Tietoliikenteen perusteet. Vähän kertausta. Tietoliikenteen perusteet /2009/ Liisa Marttinen 1

Transkriptio

1 Tietoliikenteen perusteet Vähän kertausta Tietoliikenteen perusteet /2009/ Liisa Marttinen 1

2 Internet = verkkojen verkko (löyhää hierarkiaa) Internet-palvelun tarjoaja Lähiverkkoja (LAN, Local Area Network) yhdistetty reitittimien välityksellä Tietoliikenteen perusteet /2009/ Liisa Marttinen 2

3 Asiakas-palvelija-malli /vertaistoimijamalli asiakasprosessi www-selain palvelijaprosessi www-palvelija pyyntö always on verkko vastaus sanomien reititys verkossa Oikea kone, oikea prosessi Tietoliikenteen perusteet /2009/ Liisa Marttinen 3

4 Pakettivälitys siirto-aika Olkoon siirtoaika a: a) ka+(n-1)a = (k+n-1)a b) na +(k-1)a = (n+k-1)a linkki1 linkki 2 linkki 3 R R R RR Kaikkien pakettien siirto yhden linkin yli Viimeisen siirto muiden linkkien yli Paketti 1 Paketti 2 Paketti 3 Paketti 4 Paketti 5 Paketti 1 Paketti 2 Paketti 3 Paketti 4 Paketti 5 Paketti 1 Paketti 2 Paketti 3 Paketti 4 Paketti 5 Yhden paketin siirto n linkin yli Muiden pakettien siirtoaika Sanoman siirtoaika, kun sanomassa on k pakettia ja linkkejä on n kappaletta a) k:n paketin siirto 1. linkin yli + viimeisen paketin siirto n-1 linkin yli. b) 1. paketin siirto n:n linkin yli + muiden k-1 paketin siirto yhden linkin li Animaatio: Tietoliikenteen perusteet /2009/ Liisa Marttinen 4

5 Internet-protokollapino Protocol Data Unit (PDU): Käyttöjärjestelmä laitteisto Sovelluskerros (Application) Kuljetuskerros (Transport) Verkkokerros (Network) Linkkikerros (Link) Fyysinen kerros (Physical) sanoma segmentti datagrammi = paketti kehys bittivuo Tietoliikenteen perusteet /2009/ Liisa Marttinen 5

6 Kapselointi Sovellus: Kuljetus: Verkko: Linkki: sanoma H3 sanoma H2 H3 sanoma H1 H2 H3 sano H1 H2 ma Fyysinen: Sovellus: Kuljetus: Verkko: Linkki: sanoma H3 sanoma H2 H3 sanoma H1 H2 H3 sano H1 H2 ma Fyysinen: Verkko: H2 H3 sanoma Linkki: H1 H2 H3 sano Linkki: H1 H2 H3 sano H1 H2 ma H1 H2 ma Fyysinen: Reititin Fyysinen: Linkkitason kytkin Tietoliikenteen perusteet /2009/ Liisa Marttinen 6

7 HTTP (HyperText Transfer Protocol) GET /somedir/page.html HTTP/1.1 Host: User-Agent: Mozilla/4.0 Connection: close Accept-language: fr PC, jossa on Explorer-selain WWW:N sovellusprotokolla Tekstimuotoiset sanomat pyyntö vastaus Asiakas Selain: FireFox, Internet Explorer, Opera, Apple Safari, pyytää, noutaa ja näyttää objektit Palvelija etsii objektin (tiedoston) koneen hakemistosta ja lähettää sen vastauksena asiakkaalle Tilaton protokolla Palvelija ei muista mitään edellisistä pyynnöistä => evästeet (cookies) Palvelin, jossa on Apache-wwwpalvelija HTTP/ OK Connection: close Date: Thu, 22 Feb :00:15 GMT Server: Apache/1.3.0 (Unix) Last-Modified: Mon, 29 Jan :23:24 GMT Content-Length: 6821 Content-Type: text/html data data data data data HTTP Request Linux-kone, jossa on Firefox-selain HTTP Response HTTP Response HTTP Request Tietoliikenteen perusteet /2009/ Liisa Marttinen 7

8 origin servers public Internet HTTP/ Not Modified Date: Thu, 14 Jul :39.29 GET /fruit/kiwi.gif HTTP/1.1 Host: institutional network 10 Mbps LAN 1.5 Mbps access link institutional cache GET /fruit/kiwi.gif HTTP/1.1 Host: If-modified-since: Wed, 4 Jul :23:24 Tietoliikenteen perusteet /2009/ Liisa Marttinen 8

9 Sähköpostin komponentit User agent Push-protokolla yhteydellinen User agent Mail server SMTP Mail server User agent User agent SMTP SMTP User agent Mail server Lähtevien sanomien jono User agent postilaatikot Tietoliikenteen perusteet /2009/ Liisa Marttinen 9

10 Hajautettu, hierarkinen tietokanta Root DNS Servers com DNS servers org DNS servers edu DNS servers yahoo.com DNS servers amazon.com DNS servers pbs.org DNS servers poly.edu DNS servers umass.edu DNS servers 13 juuritason nimipalvelija Replikoituja, kaikilla samat tiedot Ylätason palvelimet maa- ja yleistunnuksille (n. 265 kpl), fi, fr, uk, edu, net, com, org, KuRo05: Fig Autorisoidut aluepalvelimet (domain) (2-taso) Isoilla yliopistoilla ja firmoilla omansa, pienet käyttävät jonkun muun ylläpitämää Tietoliikenteen perusteet /2009/ Liisa Marttinen 10

11 Skaalautuvuus KuRo08: Fig Asiakas-palvelinmalli: Server u 1, d 1 u 2,d 2 Palvelimen siirrettävä n*f bittiä => siirtoaika = nf/u s. Hitain asiakas d min saa tiedoston ajassa F/ d min Siirtoaika = max(nf/u s, F/ d min ) File F u s u n, d n... Internet u 6,d 6 u 5,d 5 u 3,d 3 u 4,d 4 Kun n kasvaa, palvelimen kuorma kasvaa ja siirtoaika kasvaa. aika Vertaistoimijamalli (alussa tiedosto on palvelimella) Siirtoaika = max (F/u s, F/ d min, nf/(u s + E u i )) Summamerkki Tietoliikenteen perusteet /2009/ Liisa Marttinen 11 n

12 Pistoke (socket) Kuljetuspalvelun ja sitä käyttävän sovelluksen rajapinta isäntäkoneessa Sovelluksen tietoliikenne = KJ:n palvelupyyntöjä Pistoke on palveluluukku Alunperin Berkeley UNIXin (BSD) mukana process socket TCP with buffers, variables internet process socket TCP with buffers, variables Sovellusohjelmoija Käyttöjärjestelmä Sovellusohjelmoija Käyttöjärjestelmä host or server host or server KuRo08: Fig 2.26 Tietoliikenteen perusteet /2009/ Liisa Marttinen 12

13 UDP: Tarkistussumma Lähetys Summaa 16 bitin kokonaisuudet (otsake + pseudo-otsake mukana), ylivuotobitit lasketaan mukaan, talleta yhden komplementtina Vastaanotto Summaa 16 b kokonaisuudet (myös tarkistussumma). Jos tuloksena on 16 ykköstä, niin OK! 32 bittiä Source port # Dest. Port # Length Checksum Application data (message) UDP-otsake 0=> 1 1=> 0 Checksum Tietoliikenteen perusteet /2009/ Liisa Marttinen 13

14 rdt3.0 rdt_rcv(rcvpkt) Λ Wait for call 0from above rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isack(rcvpkt,1) stop_timer timeout udt_send(sndpkt) start_timer rdt_rcv(rcvpkt) && ( corrupt(rcvpkt) isack(rcvpkt,0) ) Λ rdt_send(data) sndpkt = make_pkt(0, data, checksum) udt_send(sndpkt) start_timer Wait for ACK1 Sender rdt_send(data) Wait for ACK0 Wait for call 1 from above sndpkt = make_pkt(1, data, checksum) udt_send(sndpkt) start_timer rdt_rcv(rcvpkt) && ( corrupt(rcvpkt) isack(rcvpkt,1) ) Λ timeout udt_send(sndpkt) start_timer rdt_rcv(rcvpkt) && notcorrupt(rcvpkt) && isack(rcvpkt,0) stop_timer rdt_rcv(rcvpkt) Λ KuRo08: Fig 3.15 Tietoliikenteen perusteet /2009/ Liisa Marttinen 14

15 Liukuhihnoitus: käyttöasteen kasvattaminen sender first packet bit transmitted, t = 0 last bit transmitted, t = L / R receiver KuRo05: Fig 3.18 RTT ACK arrives, send next packet, t = RTT + L / R first packet bit arrives last packet bit arrives, send ACK last bit of 2 nd packet arrives, send ACK last bit of 3 rd packet arrives, send ACK Increase utilization U sender = 3 * L / R RTT + L / R = = microsecon by a factor of 3! Tietoliikenteen perusteet /2009/ Liisa Marttinen 15

16 Go-Back-N: Esimerkki Ikkunankoko = 4 KuRo08: Fig 3.22 Tietoliikenteen perusteet /2009/ Liisa Marttinen 16

17 TCP: prosessilta prosessille -tavuvirta user proc Sovelluskerros tavuvirta user proc Kuljetuskerros TCP segmentti TCP TCP TCP TCP IP-datasähke IP IP T C P IP Verkkokerros Tietoliikenteen perusteet /2009/ Liisa Marttinen 17

18 TCP: Luotettava, järjestyksen säilyttävä tavuvirta Ei sanomarajoja Tavunumerointi Checksum-tarkistus Puskurointi uudelleenlähetystä varten Kumulatiiviset kuittaukset Yhteydellinen Kolminkertainen kättely, yhteyden purku Vuonvalvonta, ruuhkanhallinta (-valvonta) Lähettäjä ei saa tukahduttaa vastaanottajaa eikä reitittimiä Vuonvalvonta: Receive window Ruuhkanhallinta Tietoliikenteen perusteet /2009/ Liisa Marttinen 18

19 Yhteyden muodostus syn-sgmentti on yhden tavun kokoinen! syn-hyökkäys! 3.39 Tietoliikenteen perusteet /2009/ Liisa Marttinen 19

20 TCP Reno: Hidas aloitus (slow start) ruuhkanvälttely (congestion avoidance) Aluksi ruuhkaikkuna = yksi segmentti Alussa hidas siirtonopeus= MSS/RTT Kukin kuittaus kasvattaa yhdellä ruuhkaikkunan kokoa hidas aloitus Eksponentiaalinen kasvu Ikkuna kaksinkertaistuu yhden RTT:n aikana Jos uudelleenlähetys, puolita ruuhkaikkunan koko Multiplicative decrease Sen jälkeen kasvata ikkunaa yksi segmentti/rtt ruuhkanvälttely Lineaarinen kasvu (Additive increase) Ruuhkan välttely (congestion avoidance) Siirtonopeus = CognWin / RTT tavua/sek RTT Host A ja Host B one segment two segments four segments time Tietoliikenteen perusteet /2009/ Liisa Marttinen 20

21 TCP Tahoe vs. TCP Reno Jos 3 toistokuittausta KuRo08: Fig 3.53 Ruuhkan välttely Kynnysarvo puoleen siitä missä oltiin Hidas aloitus Jos ajastin laukeaa Tietoliikenteen perusteet /2009/ Liisa Marttinen 21

22 Verkkokerros Toimittaa kuljetuskerroksen segmentit vastaanottajalle Lähettäjä luo segmenteistä verkkokerroksen IP-paketteja application transport network data link physical Lisää otsaketietoja: mm. IP-osoitteet Reitittäminen Isäntä reititin... reititin isäntä Vastaanotto Poista otsake Anna segmentti kuljetuskerrokselle Verkkokerros toimii etenkin reitityksessä Reititin tutkii IP-paketin otsakkeen ja päättää, network data link physical network data link physical network data link physical network data link physical network data link physical network data link physical network data link physical network data link physical application transport network data link physical mihin linkkiin se lähetetään seuraavaksi KuRo08: Fig 4.1 Tietoliikenteen perusteet /2009/ Liisa Marttinen 22

23 Reitittimen arkkitehtuuri Kaksi tehtävää Välitä paketteja tulolinkeistä ulosmenolinkkeihin Suorita reititysalgoritmia / -protokollaa Portti ~verkkokortti Useita portteja niputettu yhteen linjakorteiksi (line card) KuRo08:Fig 4.6 Tietoliikenteen perusteet /2009/ Liisa Marttinen 23

24 IP-paketin rakenne (IPv4) Tietoliikenteen perusteet /2009/ Liisa Marttinen 24

25 IP-pakettien paloittelu (fragmentointi) Maximum transfer Unit (MTU) suurin mahdollinen IP-paketti eri linkeillä eri koko Esim. Ethernet 1500 B Liian iso paketti pilkottava reitittimessä pienemmiksi paketeiksi (fragmenteiksi), jotka kohdekone kokoaa voivat kukin kulkea eri reittiä reassembly fragmentation: in: one large datagram out: 3 smaller datagrams IP-otsakkeessa kentät yhteenkuuluvien fragmenttien tunnistamiseksi ja kokoamiseksi KuRo08: Fig 4.14 Tietoliikenteen perusteet /2009/ Liisa Marttinen 25

26 Esimerkki length =4000 ID =x fragflag =0 offset = tavun IP-paketti: dataa 3980 B MTU 1500 B 1480 B dataa 20 B IP-otsaketta Yhdestä IP-paketista tulee 3 pienempää IP-pakettia length =1500 length =1500 ID =x ID =x fragflag =1 fragflag =1 offset =0 offset =185 offset = 1480/8 length =1040 ID =x fragflag =0 offset = Pala: 1480 tavua 2. Pala: 1480 tavua 3. Pala: 1020 tavua Tietoliikenteen perusteet /2009/ Liisa Marttinen 26

27 CIDR: Classless InterDomain Routing Verkko-osa voi olla minkä tahansa kokoinen Vanha luokallinen osoite: A-luokka 8 b, B-luokka 16 b,c-luokka 24 b Formaatti: a.b.c.d/x x ilmoittaa verkko-osan bittienlukumäärän (prefix) Esim. Organisaatio, jolla 2000 konetta varaa 2024 = 2 11 konenumeroa, jolloin verkko-osaa varten jää 21 bittiä Yritys voi vielä itse jakaa viimeiset 11 bittiä aliverkko-osoitteeksi ja koneosoitteeksi. Tämä jako ei näy ulkopuolelle. Verkko (prefix) Kone /21 aliverkko: a.b/25 Tietoliikenteen perusteet /2009/ Liisa Marttinen 27

28 Hierarkkinen osoite CIDR luo reititystä helpottavan hierarkian Aggregointi (yhdistäminen): yhteinen alkuosa => samaan suuntaan Organization /23 Organization /23 Organization /23 Organization /23 KuRo08: Fig Fly-By-Night-ISP ISPs-R-Us Send me anything with addresses beginning /20 Send me anything with addresses beginning /16 Internet Tietoliikenteen perusteet /2009/ Liisa Marttinen 28

29 2: NAT vaihtaa lähdeosoitteksi , ja portiksi 5001, päivittää taulun 2 NAT: Esimerkki NAT-muunnostaulu WAN-osoite LAN-osoite , , S: , 5001 D: , S: , 80 D: , S: , 3345 D: , S: , 80 D: , : kone lähettää paketin , : Vastaus NAT-koneelle: , : NAT vaihtaa kohdeosoitteeksi ja portiksi 3345 Tietoliikenteen perusteet /2009/ Liisa Marttinen 29

30 Reititysalgoritmi Etsii edullisimmat reitit lähdekoneelta kohdekoneille Käytetään reititystaulun muodostamiseen - Mille linkille paketti seuraavaksi siirretään tältä reitittimeltä Reititysalgoritmi, joka tarvitsee täydellisen tiedon verkosta Ennen laskentaa käytössä koko kuva verkosta: - Kaikki linkkiyhteydet solmujen välillä ja niiden kustannukset - Käytännössä vain tietystä autonomisesta alueesta Parhaat reitit lasketaan joko keskitetysti tai hajautetusti Linkkitila-algoritmi (link-state algorithm) Reititysalgoritmi, jolle riittää epätäydellinen kuva verkosta Aluksi reititin tietää vain niistä koneista, joihin itse on yhdistetty Iteratiivinen algoritmi: reititin vaihtaa tietoja naapuriensa kanssa ja saa tietoa muusta verkosta Etäisyysvektorialgoritmi (distance vector algorithm) Tietoliikenteen perusteet /2009/ Liisa Marttinen 30

31 Dijkstran algoritmi 1 Initialization: 2 N' = {u} 3 for all nodes v 4 if v adjacent to u 5 then D(v) = c(u,v) 6 else D(v) = 7 8 Loop D(v)=2, D(w) = 5, D(x)=1 D(y) =, D(z)= 9 find w not in N' such that D(w) is a minimum 10 add w to N' 11 update D(v) for all v adjacent to w and not in N' : 12 D(v) = min( D(v), D(w) + c(w,v) ) 13 /* new cost to v is either old cost to v or known 14 shortest path cost to w plus cost from w to v */ 15 until all nodes in N' u v x w y z Tietoliikenteen perusteet /2009/ Liisa Marttinen 31

32 2 u 1 Kohde Z Etäisyysvektorireititys: Esimerkki 1 5 v x kust. linkki 4 X:ään w y z Jos on jo saatu selville (= naapurit kertoneet), että D v (z) = 5, D x (z) = 3, D w (z) = 3 D u (z) = min { c(u,v) + d v (z), c(u,x) + d x (z), c(u,w) + d w (z) } = min {2 + 5, 1 + 3, 5 + 3} = 4 Kun paketti on matkalla solmusta u solmuun z, se tulee seuraavaksi lähettää solmuun x, joka tuotti tuon minimin => talleta tieto omaan etäisyysvektoriin (= reititystauluun) Tietoliikenteen perusteet /2009/ Liisa Marttinen 32

33 Huono uutinen etenee hitaasti! A B C D E Linkki AB katkeaa => etäisyys äärettömäksi Joka vaihdossa 'paras arvio' huononee vain yhdellä = reitityssilmukka Count-to-infinity - ongelma D B (A) D c (A) D D (A) D E (A) ääretön jne Etäisyys A:han Tietoliikenteen perusteet /2009/ Liisa Marttinen 33

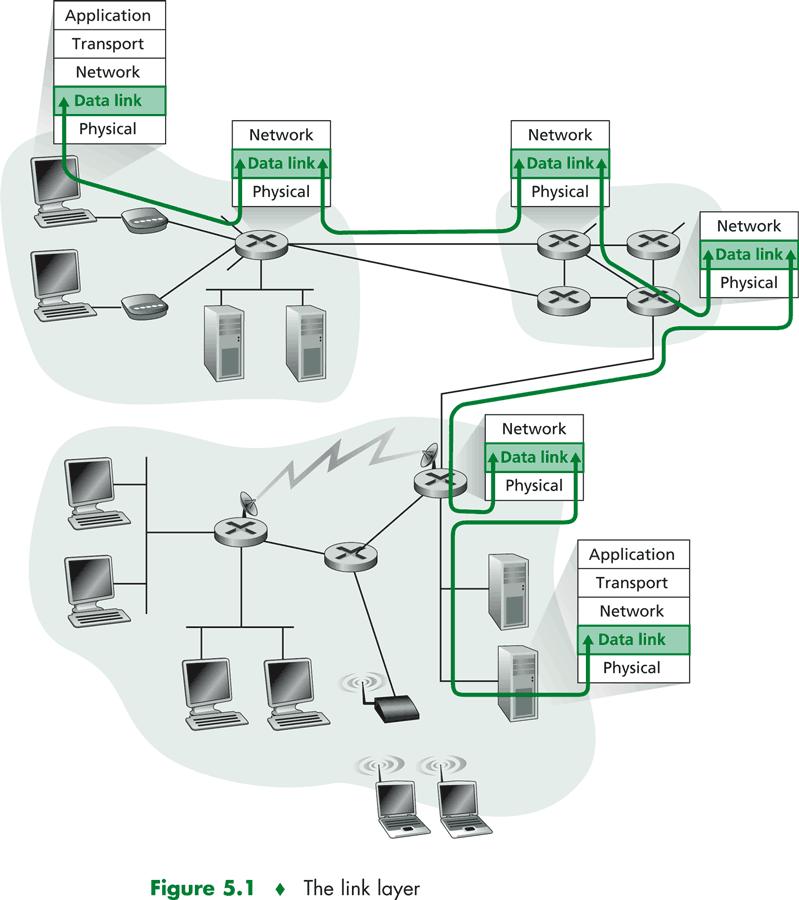

34 Laitetoimintoa Linkkikerros Siirtää paketin fyysistä linkkiä pitkin koneelta (solmulta (node)) toiselle langallinen / langaton bitit sisään, bitit ulos Kapseloi paketin siirtoon sopivaan muotoon Siirtokehys (frame) Lähiverkossa linkkejä voi yhdistää keskittimillä tai kytkimillä Käytetään fyysisiä osoitteita 'reititystä' ilman IP-osoitteita Tietoliikenteen perusteet /2009/ Liisa Marttinen 34

35 CRC-esimerkki Data: G: 1001, polynomina 1*x 3 + 0*x 2 + 0*x 1 +1*x 0 <D,R>: ??? Lähetä: Modulo 2-aritmetiikka vähennyslasku yhteenlaskuja ei lainaamista, ei muistinumeroita = bittitason XOR 1+1 =0, 1+0 = 0+1 = 1, 0+0=0 KuRo08:Fig 5.8 Tietoliikenteen perusteet /2009/ Liisa Marttinen 35

36 MAC-osoitteet ja ARP-taulu, ARPprotokolla IP-osoite MAC-osoite TTL A-23-F9-CD-06-9B 13:24: C-66-AB B1 13:52:00 Tietoliikenteen perusteet /2009/ Liisa Marttinen 36

37 Sovellusprotokolla IP/reititys Sovelluskerros Kuljetuskerros TCP/UDP Verkkokerros Linkkikerros IP IP reititys IP reititys IP LAN runkoverkko WLAN Tietoliikenteen perusteet /2009/ Liisa Marttinen 37

38 Ethernet kehys Tahdistuskuvio (preample) (8 B) 7 tavussa kellojen tahdistusta varten 8. tavu kertoo varsinaisen kehyksen alkavan Kohteen ja lähteen MAC-osoitteet (6 + 6 B) Type (2 B) verkkoprotokolla, jolle vastaanottaja luovuttaa kehyksen datan IP, ARP, jokin muu esim, Apple Talk, Novell IPX,.. Data ( B) Ethernet MTU = 1500 B CRC (4 B) tarkistusbitit, tahdistuskuvio mukana laskennassa Tietoliikenteen perusteet /2009/ Liisa Marttinen 38

39 CSMA/CD (with Collision Detection) Asema kuuntelee myös lähettämisen jälkeen Langallinen LAN: signaalin voimakkuus muuttuu - Esim. Ethernet Langaton LAN: hankalaa Jos törmäys Niin keskeytä heti lähettäminen ja yritä uudestaan satunnaisen ajan kuluttua Näin törmäyksen aiheuttama hukka-aika pienenee Kauanko kuunneltava? 2* maksimi etenemisviive solmujen välillä törmäyssignaali A A ei saa lopettaa ennenkuin törmäyssignaali olisi ehtinyt tulla! B Tietoliikenteen perusteet /2009/ Liisa Marttinen 39

40 LAN, verkkosegmentit KuRo08: Fig 5.29 to external network Takaperin oppiminen 10BaseT hub router 100 Mbps 100 Mbps 100 Mbps switch 10BaseT hub mail server web server IP subnet 10BaseT hub Electrical Engineering Computer Science System Engineering Tietoliikenteen perusteet /2009/ Liisa Marttinen 40

41 802.11: CSMA/CA KuRo08: Fig 6.10 Lähetys 1. Jos kanava vapaa Kuuntele DIFS aikayksikköä Lähetä kehys kokonaan 2. Jos kanava varattu Käynnistä peruutuslaskuri (backoff) random(max), jota vähennetään vain kun kanava on vapaa, Lähetä, kun laskuri nollassa Jos ei tule kuittausta, niin yritä uudestaan max = 2*max Vastaanotto Jos kehys OK Odota SIFS aikayksikköä Lähetä ACK (linkkikerroksen ACK) Distributed inter farme spacing Short interframe spacing Tietoliikenteen perusteet /2009/ Liisa Marttinen 41

42 Tietoliikenteen perusteet /2009/ Liisa Marttinen 42

43 Hajautettu DoS-hyökkäys (DDoS) Hyökkääjä ottaa ensin haltuun ison joukon koneita niiden omistajien huomaamatta Koputtelee ja löytää turva-aukot Asentaa hyökkäysohjelman, joka vain odottelee käskyä /kellolyömää Kaapatut koneet aloittavat samaan aikaan hyökkäyksen uhrin kimppuun Hajautetusti IP-osoitteet peukaloituina Tietoliikenteen perusteet /2009/ Liisa Marttinen 43

44 Palomuuri (firewall) Ohjelmisto + laitteisto Suodattaa (filteroi) liikennettä organisaation oman verkon (intranet) ja julkisen Interbetin välillä Osa IP-paketeista pääsee palomuurin läpi, osa ei administered network public Internet KuRo05: Fig 8.23 firewall Tietoliikenteen perusteet /2009/ Liisa Marttinen 44

45 Sovellus (HTTP, SMTP) Request Reply Sovellus (HTTP, SMTP) Internet Tietoliikenteen perusteet /2009/ Liisa Marttinen 45

46 Sovellus (HTTP, SMTP) TCP puskurit Request Reply.. SYN =1.. Sovellus (HTTP, SMTP) TCP puskurit..fin = 1.. TCP-otsake request???? TCP-otsake request Internet Tietoliikenteen perusteet /2009/ Liisa Marttinen 46

47 Kone A Sovellus (HTTP, SMTP) Reply Request.. SYN =1.. Kone B Sovellus (HTTP, SMTP) TCP TCP..FIN = 1.. TCP-otsake request Verkkopalvelu: - IP-protokolla, IP-osoitteet - reititys Tietoliikenteen perusteet /2009/ Liisa Marttinen 47

48 Kone A Sovellus (HTTP, SMTP) TCP Reply Request.. SYN =1.. Kone B Sovellus (HTTP, SMTP) TCP..FIN = 1.. IP IP TCP IP re q IP IP TCPLinkkikerroksen req IP TCP req linkkikerros palvelut linkkikerros Tietoliikenteen perusteet /2009/ Liisa Marttinen 48

49 Kone A Sovellus (HTTP, SMTP) TCP Reply Request.. SYN =1.. Kone B Sovellus (HTTP, SMTP) TCP..FIN = 1.. IP IP TCP IP req IP PPP IP TCP PPP TCP req linkkikerros req IP linkkikerros Tietoliikenteen perusteet /2009/ Liisa Marttinen 49

50 Tietoliikenteen perusteet Siinäpä se! Tietoliikenteen perusteet /2009/ Liisa Marttinen 50
