KÄYTTÖOHJE. GoLabel tarratulostusohjelma. GoLabel on monipuolinen ilmaisohjelma, joka tukee kaikkia Godex-etikettitulostimia.

Transkriptio

1 KÄYTTÖOHJE GoLabel on monipuolinen ilmaisohjelma, joka tukee kaikkia Godex-etikettitulostimia. Käyttöohje : GoLabel tarratulostusohjelma Versio : V1.10 GoLabel tarratulostusohjelma

2 Sisällysluettelo 1. GoLabel esittely Aloittaminen Aloitussivu Työskentelyalue Yleistä Yleistä GoLabelin käytöstä Komentoalue GoLabel työkalut Näytön kuvakkeet Objektityökalut, teksti, grafiikka, verkko ja muut Perustoiminnot Aloittaminen ja sivun asetukset Tulostimen asetukset Tulostimen liitäntäasetukset Tekstin lisääminen tarralle Windows-fonttien käyttäminen Uuden tarran aloittaminen ja tallentaminen Tarratiedoston avaaminen Tulostaminen tietokannasta Viivakoodin luominen Muodot (viivat suorakulmiot, ellipsit jne) Grafiikan lisääminen Objektin lukitseminen Edistyneet toiminnot Komentoformaatti Sarjanumeron käyttäminen Muuttujien käyttäminen Päivämäärän ja ajan asettaminen Tietokantaan yhdistäminen Tulostin verkkoliitännällä (LAN) Grafiikan, fonttien, lomakepohjien, DBF- ja Cmd-tiedostojen lataaminen USB muistitikun käyttäminen GS1 viivakoodit GS1-128 (EAN-128) ja GS1 DataBar - sovellustunnukset Tulostimen hallinta Tulostimen testaaminen Päätelaite Ohjelman kielen valinta... 85

3 1. GoLabel esittely 1.1 Aloittaminen Valitse [Käynnistä] Windowsin käynnistävalikosta ja käynnistä GoLabel-ohjelma tai klikkaa kuvaketta kuvaketta 1.2 Aloitussivu käynnistääksesi ohjelman. Aloitussivulla on kuusi välilehteä, kaksi työskentelyaluetta ja objektityökalut. startup: 1) Välilehdet näytön yläreunassa: Päävalikko, Objektin hallinta, Objektin kohdistus, Verkko, Työkalut ja Muut. Objektityökalut ovat näytön vasemmassa reunassa (Muodot, Viivakoodi, Teksti ja Grafiikka) Näitä käytetään tekstin, viivakoodien, muotojen ja grafiikan lisäämiseen suunnittelualueelle. 2) Työskentelyalueet: Etiketin suunnittelualue Komentoalue (näytön oikeassa reunassa) Oikeassa alanurkassa näkyy valitun tulostimen asetukset: tulostinmalli, tulostustarkkuus, tulostimen liitäntä, tulostussuunta, tulosteen tummuus ja tulostusnopeus. 1

4 2. Työskentelyalue 2.1 Yleistä GoLabelin käytöstä Uuden tarran suunnittelu aloitetaan valitsemalla. Työskentelyalueella on kaksi ikkunaa, vasemmalla puolella on suunnittelualue ja oikealla puolella komentoalue. Suunnittelualuetta käytetään tarran suunnitteluun, muokkaamiseen ja tarran tallentamiseen. Tallenetun tarran tiedostopääte on ezpx. GoLabel tallentaa tarran aina tällä päätteellä. Tarran ohjauskomennot voidaan tarvittaessa siirtää "Komentoalueelle", joka näyttää tulostimen ohjauskomennot suunnittelualueella olevalle tarralle. 2.2 Komentoalue Komentoalueelle siirretyn tarran data on tekstitiedosto, jota voidaan muokata, tallentaa ja tulostaa normaalin tekstitiedoston tavoin. Muokattu tarra voidaan myös palauttaa tarran suunnittelualuelle. Klikkaa hiiren oikealla suunnittelualueella tai objektin päällä. Tämä avaa etiketin suunnitteluun liittyviä pikavalintoja. 2

5 3. GoLabel työkalut 3.1 Näytön kuvakkeet Näytön yläreunassa kuusi välilehteä: Päävalikko, Objektin hallinta, Objektin kohdistus, Verkko, Työkalut ja Muut. Objektityökalut (Muodot, Teksti, Viivakoodi ja Grafiikka ovat näytön vasemmassa reunassa. Kuvakkeet Päävalikko Objektin hallinta Uusi Kopioi Avaa Liitä Tallenna Leikkaa Tallenna nimellä Poista Sulje Peruuta Sulje kaikki Palauta Sivun asetukset Siirrä eteen Tulostimen asetukset Siirrä taakse Tulosta Kohdista vasemmalle Tietokannan valinta Keskitä Kopio tarra leikepöydälle Kohdista oikealle Valitse kaikki Poista kaikki valinnat 3

6 Kuvakkeet (jatkuu) Objektin kohdistus Työkalut Kohdista vasemmalle Kohdista vaakasuunnassa keskelle Kohdista oikealle Kohdista ylös Kohdista pystysuunnassa keskelle Kohdista alas Tasaa vaakasuunnassa Tasaa pystysuunnassa Tulostimen hallinta Päätelaite Tarran tunnistimien kalibrointi Tulostimen päivämäärän ja ajan asetus Lataa objekti tulostimeen Poista tulostinobjekti Synkronoi tulostimen ja ja GoLabelin objektit 4

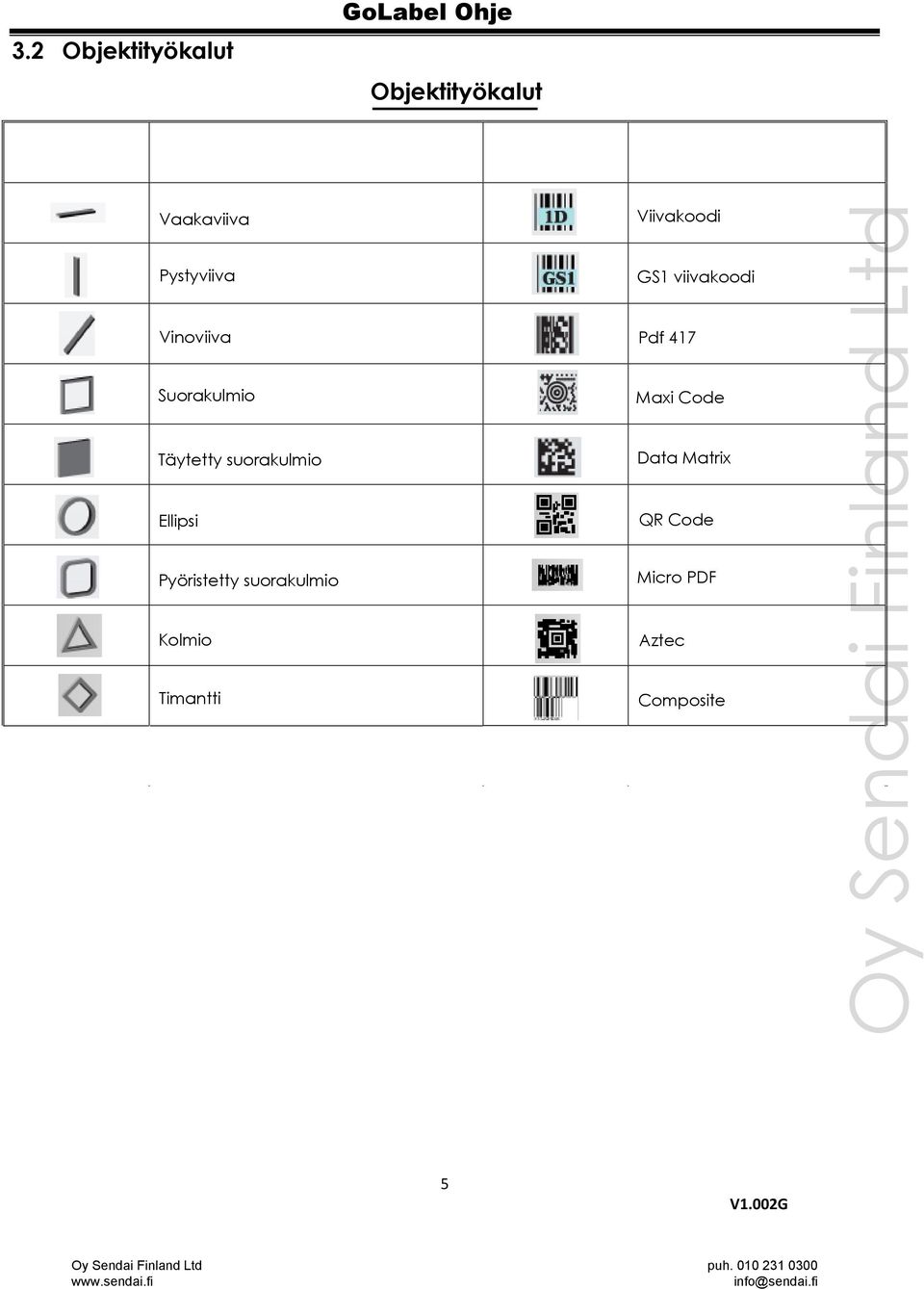

7 3.2 Objektityökalut GoLabel Ohje Objektityökalut Vaakaviiva Pystyviiva Vinoviiva Suorakulmio Täytetty suorakulmio Ellipsi Pyöristetty suorakulmio Kolmio Timantti Viivakoodi GS1 viivakoodi Pdf 417 Maxi Code Data Matrix QR Code Micro PDF Aztec Composite 5

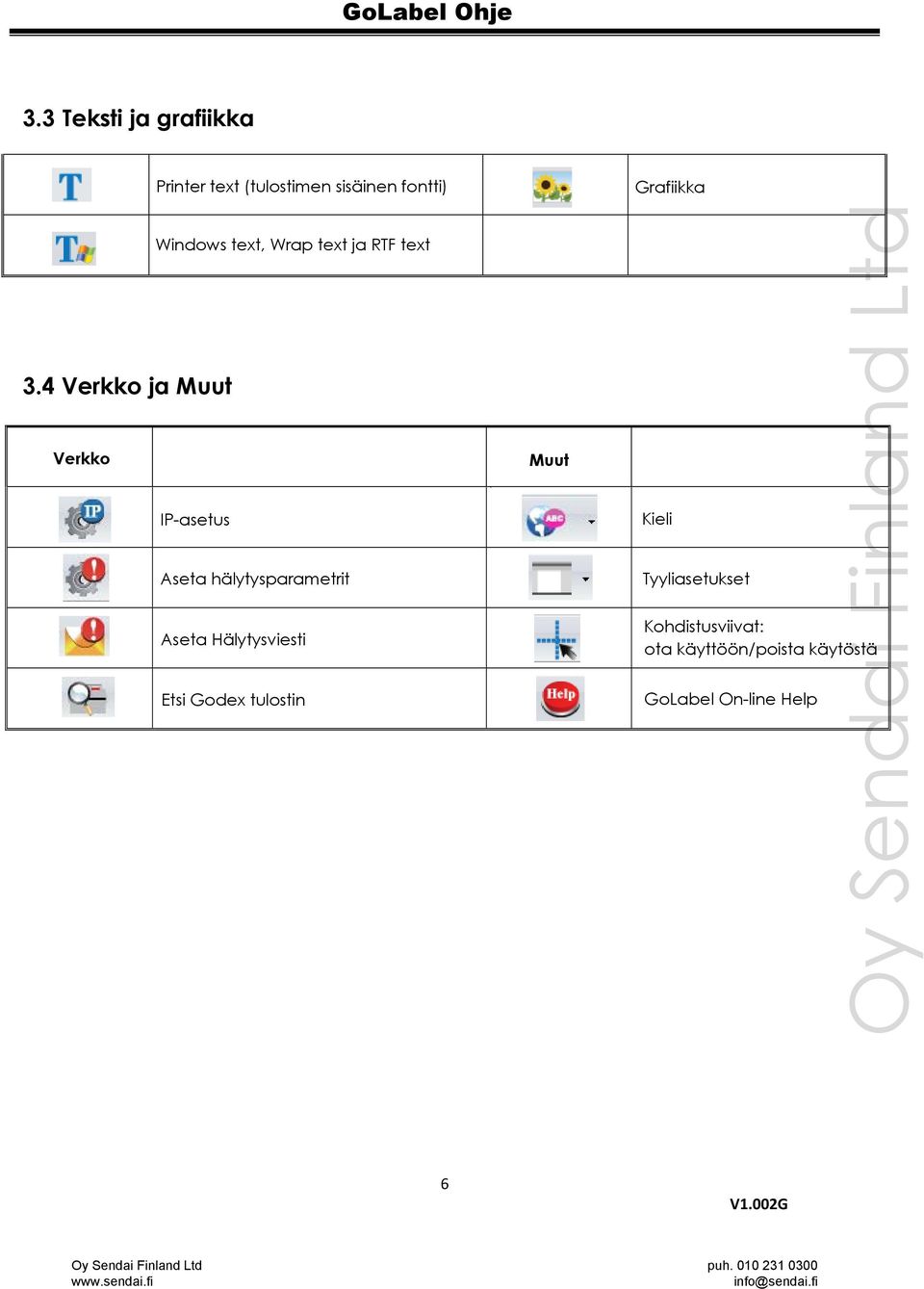

8 3.3 Teksti ja grafiikka 3.4 Verkko ja Muut Printer text (tulostimen sisäinen fontti) Windows text, Wrap text ja RTF text Verkko IP-asetus Aseta hälytysparametrit Aseta Hälytysviesti Etsi Godex tulostin Muut Grafiikka Kieli Tyyliasetukset Kohdistusviivat: ota käyttöön/poista käytöstä GoLabel On-line Help 6

9 4.1 Aloittaminen ja sivun asetukset GoLabel Ohje 4. Perustoiminnot Valitse [Käynnistä] Windowsin käynnistävalikosta ja käynnistä GoLabel-ohjelma tai klikkaa kuvaketta kuvaketta käynnistääksesi ohjelman. Määritele ensin tulostusmateriaalin ja tulostimen asetukset (kappaleet ). Määrittele tarran parametrit: Leveys, Korkeus, Vasen/oikea marginaali ja "Ylä-/Alamarginaali". Tarran omat määrittelyt tallennetaan antamalla tarralle nimi kohtaan "Kuvaus" ja tallentamalla Tallenna asetukset" valinnalla. Tallennettu tarran määrittely on käytettävissä kun GoLabel käynnistetään seuraavan kerran ja valitaan tarra "Tallennetut tarra-asetukset"-pudotusvalikosta. Sivun asetuksia voidaan muokata myöhemmin valitsemalla "Sivun asetukset" 7

10 Asettelu Yksiratainen tai moniratainen tarra Tulostusjärjestys: Tulostusjärjestys voidaan valita Kopioi, Vasemmalta oikealle Ylhäältä alas. Sarakkeet: Tulostusalue jaetaan pystysuunnassa. Tarrojen vaakaväli: Määrittelee tarrojen vaakavälin (mm). Tarrojen pystyväli: Määrittelee tarrojen pystyvälin (mm). Tarran muoto: Tarran muodon valinta. Vie kursori "Tarran määritysten esikatselun" päälle ja klikkaa. Kursoria liikuttamalla voit muuttaa määrityksiä ja seurata tekemiäsi muutoksia. 8

11 Tulostusmateriaalin määritykset Tarra tarravälillä: Tarrat ovat liimattu taustapaperiin, tarrojen väli on tyypilliseti 2-3 mm. Jatkuva: Tulostusmateriaalissa ei tarravälejä, tulosteen pituus pitää määritellä. Tarra tunnistusmerkillä: Tulostusmateriaalin pituus tunnistetaan materiaaliin painetulla mustalla raidalla. Pitää määritellä mustan raidan leveys, sijainti ja onko se rullan sisä- vai ulkopuolella. 9

12 4.2 Tulostimen asetusten muuttaminen Valitse "Tulostimen asetukset" tai klikkaa hiiren oikealla suunnittelualueella ja valitse "Tulostimen asetukset". Aseta tulostimelle haluamasi parametrit avautuvassa ikkunassa. Tärkeää: Valitse aina ensin käyttämäsi GoDEX-tulostimen malli. Jos et tiedä sitä, niin tarkista tarkka malli tulostimen pohjassa olevasta laitekilvestä. Valikon kaikkia asetuksia voidaan muuttaa. Repäisykohdan asemointi: Tarran repäisykohta säädetään tarravälin keskelle, jolloin tulostuksen päätyttyä tulostin syöttää tarran repäisyreunalle katkaistavaksi. On suositeltavaa, että repäisykohta säädetään lähelle viimeiseksi tulostetun tarran takareunaa, ei seuraavan tarran alkureunaan. 10

13 GoLabel Ohje 4.3 Tulostimen liitäntäasetukset Tulostimen liitäntä: USB, LAN, LPT ja Sarjaportti määritellään seuraavasti: Valitse "Tulostimen asetukset" tai klikkaa hiiren oikealla suunnittelualueella ja valitse Valitsele portti, johon tulostin on liitetty ja aseta parametrit USB, LAN, LPT tai Sarjaportti. Valitsemalla "Driver Port ja klikkaamalla kuvaketta GoLabel etsii yhdistyn GoDEX-tulostimen. GoLabel etsii yhdistetyn GoDEX-tulostimen automaattisesti kun ohjelma käynnistetään jos "Tunnista liitetty tulostin automaattisesti kun käynnistetään" on valittu. Tämä hidastaa hieman ohjelman käynnistymistä. 11 "Tulostimen asetukset" -> "Tulostimen liitäntä".

14 4.4 Tekstin lisääminen tarralle GoLabel Ohje Fontit: Tulostimen sisäiset fontit, Soft fontit ja True Type fontit. Valitse Teksti näytön vasemmasta reunasta ja valitse tekstityyppi. Tässä on valittu "Printer. Text". Vie kursori tarra-alueelle ja klikkaa hiiren vasenta. Tekstin asetuksissa on kolme välilehteä: Teksti, Fontin tyyppi ja Tietolähde 1) Teksti -välilehdellä määritellään "Vaakasuurennos" ja "Pystysuurennos". Tekstin suunta määritellään "Kierrä" valinnalla. Haluttu teksti kirjoitetaan Teksti-ikkunaan ja esikatselu näyttää tekstin määrityksineen. 12

15 2) "Fontin tyyppi"-välilehdeltä valitaan käytettävä fontti, Sisäinen fontti, Aasialainen fontti, "Soft fontti" tai True Type fontti". Sisäinen fontti on tulostimen sisään rakennettu fontti, vain alfanumeerinen teksti. Aasialainen fontti: ladataan tulostimen Flash-muistiin tai USB-muistiin. True Type fontti (TTF): tulostimen muistiin voidaan ladata haluttu TTF-fontti. Allaoleva valintaikkuna tulee esille kun valitaan True Type fontti ja sitten Lataa True Type fontti". Tämän jälkeen voidaan valita TTF-fontti, joka halutaan ladata tulostimen muistiin. 13

16 3) "Tietolähde"-välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleinen: Tässä määritellään sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta : Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF ). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: Katso kappaleet

17 4.5 Windows-fonttien käyttäminen GoLabel tukee Windows-fontteja. Näiden fonttien käyttö voi kuitenkin hidastaa tulostusta varsinkin jos käytetään useita erilaisia Windows-fontteja. Windows-fontteja ei voi käyttää automaattiseen päivämäärän ja "parasta ennen"päivämäärän tulostukseen. Valitse Teksti näytön vasemmassa reunassa ja valitse. Vaihtoehtoina on Windows text, Wrap text ja RTF text. Valitse tekstityyppi, vie kursori tarra-alueelle ja klikkaa hiiren vasenta. "Wrap text" rivittää tekstin automaattisesti halutulle tekstialueen leveydelle RTF-tekstissä (Rich Text Format) voi olla tekstin lihavointi, vinokirjoitus, alleviivaus jne. Tämä sopii hyvin esim. elintarvikkeiden ainesosaluettelon tulostukseen. Teksti rivittyy automaattisesti halutulle kappaleleveydelle. GoLabel Ohje 15

18 Tässä esimerkissä määritellään "Windows text": Windows tekstin asetukset -välilehdellä valitse "Fontti". Avautuvasta valikostavalitaan fontti ja fonttikoko. Tekstiä voidaan myös kiertää ja muuntaa grafiikaksi. GoLabel muuntaa teksin bmp-grafiikaksi kun käytetään Vaihda grafiikkaan toimintoa. Muodostettu grafiikka ladataan tulostimen muistiin. Tämä nopeuttaa tulostimen toimintaa. Grafiikaksi muunnettua tekstiä ei voi enää myöhemmin muokata. "Tietolähde"-välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleinen: Tässä määritellään "Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF) Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: Katso kappaleet

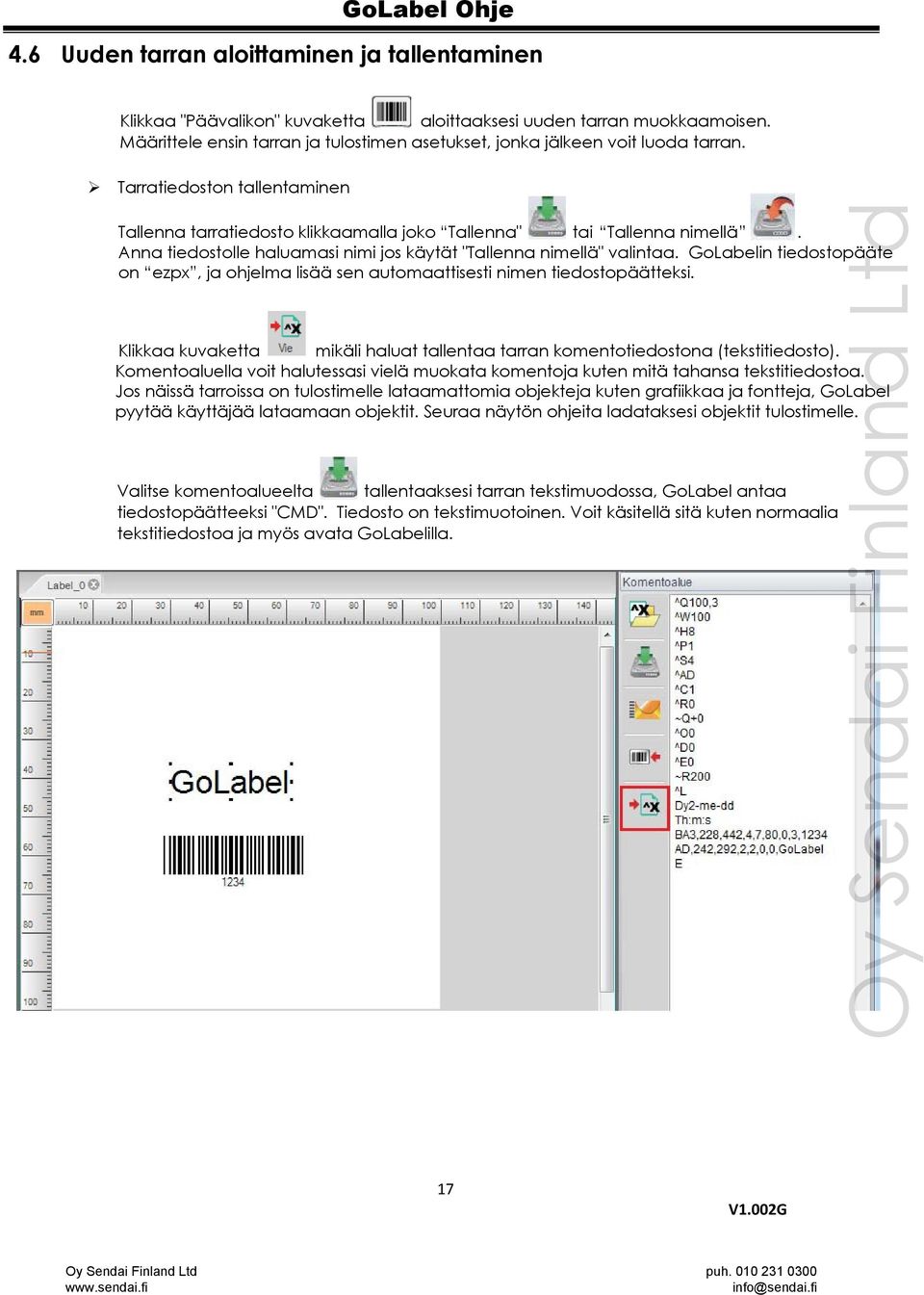

19 4.6 Uuden tarran aloittaminen ja tallentaminen Klikkaa "Päävalikon" kuvaketta aloittaaksesi uuden tarran muokkaamoisen. Määrittele ensin tarran ja tulostimen asetukset, jonka jälkeen voit luoda tarran. Tarratiedoston tallentaminen Tallenna tarratiedosto klikkaamalla joko Tallenna" tai Tallenna nimellä. Anna tiedostolle haluamasi nimi jos käytät "Tallenna nimellä" valintaa. GoLabelin tiedostopääte on ezpx, ja ohjelma lisää sen automaattisesti nimen tiedostopäätteksi. Klikkaa kuvaketta mikäli haluat tallentaa tarran komentotiedostona (tekstitiedosto). Komentoaluella voit halutessasi vielä muokata komentoja kuten mitä tahansa tekstitiedostoa. Jos näissä tarroissa on tulostimelle lataamattomia objekteja kuten grafiikkaa ja fontteja, GoLabel pyytää käyttäjää lataamaan objektit. Seuraa näytön ohjeita ladataksesi objektit tulostimelle. Valitse komentoalueelta tallentaaksesi tarran tekstimuodossa, GoLabel antaa tiedostopäätteeksi "CMD". Tiedosto on tekstimuotoinen. Voit käsitellä sitä kuten normaalia tekstitiedostoa ja myös avata GoLabelilla. 17

20 4.7 Tarratiedoston avaaminen GoLabel Ohje Valitse Avaa avataksesi olemassaolevan tarratiedoston. Valitse kansio, jossa tarratiedosto on ja avaa kansio. Valitse avattava tarratiedosto. GoLabelilla tehtyjen tarrojen tiedostopääte on ezpx. Huom: QLabel-ohjelmalla tehdyt tarrat (tiedostopääte ezp ) avautuvat myös GoLabelilla, mutta tietyin rajoituksin: Jos tarroilla on grafiikkaa tai tietokantalinkkejä, niin ne täytyy määritellä uudestaan GoLabeliin. QLabel-tarran saa avattua GoLabelilla myös jos QLabel-tarra on tallennettu cmd-tiedostona (esim. Test.cmd). 18

21 GoLabel Ohje 4.8 Tulostaminen tietokannasta Valitse "Tietokannan valinta" -> "Datataulu" jos haluat tarkastella yhdistettyä tietokantaa. Tietokantaan yhdistäminen kappaleessa 5.5 (sivu 51) Hakeminen tietokannasta: Valitse "Kysely". Haku tehdään valitsemalla ensin kentän nimi. 19

22 Seuraavassa haetaan "TUOTE", joka sisältää tekstin RT7: Kentän nimi "TUOTE", Operaattori "Like", Hakukriteeri "%RT7", haetaan koko tiedostosta "End". Hakuohje: Hakukriteerissä % korvaa minkä tahansa merkin ja _ korvaa vain yhden merkin. GoLabel suorittaa määritellyn haun kun painetaan "OK" ja avaa haetun tuotteen. Haun jälkeen GoLabel näyttää ensimmäisen tuotteen, joka täyttää hakukriteerin. Haettu tuote voidaan nyt tulostaa valitsemalla "Tulosta". Haulla voi löytyä useampia tuotteita, jotka täyttävät saman hakukriteerin. Tulostaa voidaan joko kaikki tuotteet tai vain valitut. Valitse tulostettavat ja paina "OK". Tässä tulostetaan vain toinen rivi, Godex RT730. Tietokantaan yhdistäminen kappaleessa 5.5 (sivu 51) 20 GoLabel Ohje

23 4.9 Viivakoodin luominen D-viivakoodin luominen GoLabel Ohje 1) Viivakoodin symboli Valitse Viivakoodi valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta. Viivakoodin määrittelyvalikossa määritellään: Symboli, Luettavissa oleva teksti, Fontti ja Tietolähde. Valitse ensin haluamasi viivakoodisymboli ja määrittele sitten sen korkeus, kapean ja leveän viivan viivan pistekoko ja viivasuhde. Varmista, että viivakodista tulee viivakoodilukijalle sopiva. Viivakoodia voidaan kiertää 0, 90, 180 ja 270 astetta. Viivakoodin data kirjoitetaan "Viivakodin data" ikkunaan. Viivakoodin määrittelyn jälkeen voidaan esikatselualue päivittää painamalla "Enter" tai valitsemalla "Päivitä esikatselualue". 21

24 GoLabel Ohje 2) Luettavissa oleva teksti Valitse Luettavissa oleva teksti ja märittele "Kohdistus"; miten teksti sijoitetaan suhteessa viivakoodiin. Valinta päivittyy automaattisesti viivakoodin esikatsuun. 3) Fontti Valinnalla Järjestelmäfontti voidaan käyttää Windows-fontteja. 22

25 4) Tietolähde "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta" Yleinen: Tässä määritellään "Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

26 4.9.2 GS1 DataBar viivakoodin luominen 1) Viivakoodin symboli GoLabel Ohje Valitse Viivakoodi ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta. Viivakoodin määrittelyvalikossa määritellään: Symboli, Luettavissa oleva teksti ja Tietolähde. Valitse ensin haluamasi GS1 DataBar-viivakoodisymboli ja määrittele sitten sen haluamallasi tavalla. Viivakoodia voidaan kiertää 0, 90, 180 ja 270 astetta. Viivakoodin data kirjoitetaan "Viivakodin data" ikkunaan. Viivakoodin määrittelyn jälkeen voidaan esikatselualue päivittää painamalla "Enter" tai valitsemalla "Päivitä esikatselualue". Valitse GS-128 (EAN128) mmääritelläksesi GS-128 viivakoodin. GS1 viivakoodien sovellustunnukset kappaleessa 6.1 (sivu 62). 24

27 2) Luettavissa oleva teksti Valitse Luettavissa oleva teksti ja märittele "Kohdistus"; miten teksti sijoitetaan suhteessa viivakoodiin. Valinta päivittyy automaattisesti viivakoodin esikatsuun. 25

28 3) Tietolähde "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleinen: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

29 4.9.3 PDF417 luominen Valitse Viivakoodi näytön vasemmassa reunassa ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta, jolloin määrittelyvalikko avautuu. Määrittele PDF417 parametrit. 27

30 "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleinen: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

31 4.9.4 MaxiCoden luominen Valitse Viivakoodi näytön vasemmassa reunassa ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta, jolloin määrittelyvalikko avautuu. Määrittele MaxiCoden parametrit. 29

32 "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleinen: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita päävalikon "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

33 4.9.5 DataMatrix luominen Valitse Viivakoodi näytön vasemmassa reunassa ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta, jolloin määrittelyvalikko avautuu. Määrittele DataMatrix parametrit. 31

34 "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleiset: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: "Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

35 4.9.6 QRCode luominen Valitse Viivakoodi näytön vasemmassa reunassa ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta, jolloin määrittelyvalikkoa avautuu. Määrittele QRCode parametrit. 33

36 "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleiset: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: "Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

37 4.9.7 Micro PDF 417 luominen Valitse Viivakoodi näytön vasemmassa reunassa ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta, jolloin määrittelyvalikkoa avautuu. Määrittele Micro PDF 417 parametrit. 35

38 "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleiset: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: "Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

39 4.9.8 Aztec koodin luominen Valitse Viivakoodi näytön vasemmassa reunassa ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta, jolloin määrittelyvalikkoa avautuu. Määrittele Aztec koodin parametrit. 37

40 "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleiset: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: "Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

41 4.9.9 Composite koodin luominen 1) Viivakoodin symboli GoLabel Ohje Valitse Viivakoodi ja valitse. Vie kursori tarra-alueelle ja klikkaa hiiren vasenta. Viivakoodiin määritellään: Symboli, Luettavissa oleva teksti, Fontti ja Tietolähde. Valitse ensin haluamasi viivakoodisymboli ja määrittele sitten sen korkeus, kapean ja leveän viivan pistekoko ja viivasuhde. Varmista, että viivakodista tulee viivakoodilukijalle sopiva. Viivakoodia voidaan kiertää 0, 90, 180 ja 270 astetta. Viivakoodin data kirjoitetaan "Viivakoodin data" ikkunaan. Viivakoodin määrittelyn jälkeen voidaan esikatselualue päivittää painamalla "Enter" tai valitsemalla "Päivitä esikatselualue". 39

42 2) Luettavissa oleva teksti Valitse Luettavissa oleva teksti ja märittele "Kohdistus"; miten teksti sijoitetaan suhteessa viivakoodiin. Valinta päivittyy automaattisesti viivakoodin esikatsuun. 40

43 3) Tietolähde "Tietolähde" välilehdellä valitaan mistä data saadaan. Yleisestä vai "Tietokannasta". Yleiset: Tässä määritellään Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. Tietokanta: Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: "Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa

44 4.10 Muodot (viivat, suorakulmiot, ellipsi, kolmio ja timantti) Vaaka-, pysty- ja vinoviivan piirtäminen Valitse Muodot näytön vasemmassa reunassa ja valitse sitten Vaakaviiva, Pystyviiva tai Vinoviiva. Aseta kursori paikkaan, josta haluat viivan alkavan. Liikuta hiirtä painaen samalla hiiren vasenta, vedä viiva ja vapauta hiiren painike haluamassasi viivan päättymiskohdassa. Viivan paikkaa voidaan muuttaa hiirellä vetämällä. Kaksoisklikkaa viivan päällä, jolloin asetusikkuna avautuu. Tässä määritellään viivan pituus ja paksuus. 42

45 Suorakulmion piirtäminen Valitse Muodot näytön vasemmassa reunassa ja valitse sitten. Aseta kursori paikkaan, josta haluat suorakulmion alkavan. Liikuta hiirtä painaen samalla hiiren vasenta ja vapauta hiiren painike haluamassasi suorakulmion päättymiskohdassa. Suorakulmion paikkaa, muotoa, leveyttä ja korkeutta voidaan muuttaa hiirellä vetämällä. Kaksoisklikkaa suorakulmion päällä, jolloin asetusikkuna avautuu. Tässä määritellään suorakulmion leveys ja korkeus sekä vaaka- ja pystyviivan paksuus. 43

46 Täytetyn suorakulmion piirtäminen GoLabel Ohje Valitse Muodot näytön vasemmassa reunassa ja valitse sitten. Aseta kursori paikkaan, josta haluat suorakulmion alkavan. Liikuta hiirtä painaen samalla hiiren vasenta ja vapauta hiiren painike haluamassasi suorakulmion päättymiskohdassa. Suorakulmion paikkaa, muotoa, leveyttä ja korkeutta voidaan muuttaa hiirellä vetämällä. Kaksoisklikkaa suorakulmion päällä, jolloin asetusikkuna avautuu. Tässä määritellään suorakulmion leveys ja korkeus sekä vaaka- ja pystyviivan paksuus. 44

47 Ellipsin piirtäminen (soikio ja ympyrä) Valitse Muodot näytön vasemmassa reunassa ja valitse sitten. Aseta kursori paikkaan, josta haluat ellipsin alkavan. Liikuta hiirtä painaen samalla hiiren vasenta ja vapauta hiiren painike haluamassasi ellipsin päättymiskohdassa. Elipsin paikkaa, muotoa, leveyttä ja korkeutta voidaan muuttaa hiirellä vetämällä. Kaksoisklikkaa ellipsin päällä, jolloin asetusikkuna avautuu. Tässä määritellään ellipsin leveys ja korkeus sekä vaaka- ja pystyviivan paksuus. 45

48 Pyöristetyn suorakulmion piirtäminen Valitse Muodot näytön vasemmassa reunassa ja valitse sitten. Aseta kursori paikkaan, josta haluat suorakulmion alkavan. Liikuta hiirtä painaen samalla hiiren vasenta ja vapauta hiiren painike haluamassasi suorakulmion päättymiskohdassa. Suorakulmion paikkaa, muotoa, leveyttä ja korkeutta voidaan muuttaa hiirellä vetämällä. Kaksoisklikkaa suorakulmion päällä, jolloin asetusikkuna avautuu. Tässä määritellään suorakulmion leveys ja korkeus sekä vaaka- ja pystyviivan paksuus. 46

49 Kolmion piirtäminen Valitse Muodot näytön vasemmassa reunassa ja valitse sitten. Aseta kursori paikkaan, josta haluat kolmion alkavan. Liikuta hiirtä painaen samalla hiiren vasenta ja vapauta hiiren painike haluamassasi kolmion päättymiskohdassa. Kolmion paikkaa, muotoa, leveyttä ja korkeutta voidaan muuttaa hiirellä vetämällä. Kaksoisklikkaa kolmion päällä, jolloin asetusikkuna avautuu. Tässä määritellään kolmion leveys ja korkeus sekä vaaka- ja pystyviivan paksuus. 47

50 Timantin piirtäminen Valitse Muodot näytön vasemmassa reunassa ja valitse sitten. Aseta kursori paikkaan, josta haluat timantin alkavan. Liikuta hiirtä painaen samalla hiiren vasenta ja vapauta hiiren painike haluamassasi timantin päättymiskohdassa. Timantin paikkaa, muotoa, leveyttä ja korkeutta voidaan muuttaa hiirellä vetämällä. Kaksoisklikkaa timantin päällä, jolloin asetusikkuna avautuu. Tässä määritellään timantin leveys ja korkeus sekä vaaka- ja pystyviivan paksuus. 48

51 4.11 Grafiikan lisääminen GoLabel Ohje Valitse Grafiikka näytön vasemmassa reunassa ja valitse sitten. Aseta kursori paikkaan, josta haluat graafisen kuvan ja paina hiiren vasen. Kuvan lähde välilehti: Haetaanko kuva tiedostosta, leikepöydältä vai ladatusta grafiikasta. 1. "Tiedostosta": Valitaan kuvatiedosto, joka halutaan avata. 2. "Ladatusta grafiikasta": Valitaan joko "Yleiset" tai "Tietokanta". "Yleiset": Graafinen tekstidata jossa sarjanumeron, muuttujan, päivämäärän ja ajan asetukset. "Tietokanta": Valittavissa on kuusi vaihtoehtoa (SQL, Access, Oracle, Excel, Txt, DBF). Tietokanta voidaan myös valita "Päävalikosta" valitsemalla. Sarjanumeron, muuttujan, ajan ja tietokannan asetukset: Sarjanumeron, Muuttujan, Päivämäärän, Ajan ja Tietokantojen käyttäminen kappaleissa Tulostimelle tallennetun grafiikan poistaminen: Avaa välilehti "Työkalut" ja valitse ("Poista tulostin objekti"). 49

52 "Kuvan asetukset" välilehdellä määritellään kuvan leveys, korkeus, kuvan kääntäminen ja rasterointi. Kuvaa voidaan kiertää yhden asteen askelein. 50

53 4.12 Objektin lukitseminen GoLabel Ohje Kaikki objektit (tekstit, viivakoodit, muodot jne.) voidaan lukita "Lukitse objekti" valinnalla. Lukittua objektia ei voi muokata joten tällä tavalla estetään mahdollinen vahingossa tapahtuva muokkaaminen. Valitse Lukitse objekti jos haluat estää objektin muokkaamisen. Lukituksen poistaminen: kaksoisklikkaa objektia ja poista "Lukitse objekti" valinta. 51

54 5. Edistyneet toiminnot 5.1 Komentoformaatti (tulostimen ohjauskomennot) Tarran ohjauskomennot voidaan siirtää "Komentoaluelle" valitsemalla. Tämä voidaan tehdä tarran suunnitteluvaiheessa tai sen ollessa valmis. Koko tarran sisältö näkyy komentoina, joka on normaali tekstitiedosto. Ohjauskomennot voidaan tallentaa cmd-tiedostoksi valitsemalla valitsemalla. tai lähettää tulostimelle Tallennetut ohjauskomennot (cmd-tiedosto) ladataan GoLabeliin valitsemalla. Komentoalueella oleva tekstitiedosto palautetaan takaisin suunnittelualueelle valitsemalla. Komentoalueelle vietyä tarratiedostoa voidaan muokata kuten mitä tahansa tekstitiedostoa. Tätä ominaisuutta voi hyödyntää esimerkiksi StandAlone-tulostuksen suunnittelussa. StandAlone tulostuksessa ei käytetä tietokonetta, vaan tarran data syötetään tulostimeen liitetyllä näppäimistöllä tai viivakoodinlukijalla. GoLabelin komentoalue tarjoaa nopean ja helpon menetelmän tekstipohjaisen tulostuksenohjauksen suunnitteluun. Komentoalueella oleva tulostimen ohjaus on Godexin EZPL-ohjauskieltä. Tarkempaa tietoa EZPL-kielestä ja sen käytöstä löytyy tulostimen CD-leykkeeltä (EZPL Programming Manual). 52

55 GoLabel Ohje 5.2 Sarjanumeron käyttäminen Sarjanumeron luominen ja muokkaaminen Sarjanumerointia voidaan käyttää teksti- viivakoodi- ja grafiikkaobjekteilla. Tämä valinta löytyy teksti ja viivakoodiobjekteilla "Tietolähde"-välilehdellä. Grafiikkaobjekteilla se on "Kuvan lähde"-välilehdellä "Ladatusta grafiikasta" -> "Yleiset". Valitse "Sarjanumeron,muuttujan,päivämäärän ja ajan asetukset" ja valitse avautuvasta ikkunasta Sarjanro: "Muokkaa". Anna sarjanumeron alkuarvo ja muuut parametrit. Kun olet valmis, valitse "Lisää". Kehote arvolle ennen tulostusta": Ohjelma pyytää käyttäjää antamaan sarjanumeron alkuarvon ennen tulostusta. Huom! Tätä käytetään vain StandAlone-tulostuksessa. Esimerkki: Tehdään kolme sarjanumeroa ja teksti "GoLabel": Valitse rivi 0: Anna Alkuarvoksi 1, määrittele haluamasi parametrit ja valitse "Lisää". Valitse rivi 1: Anna Alkuarvoksi 100, määrittele haluamasi parametrit ja valitse "Lisää". Valitse rivi 2: Anna Alkuarvoksi 1000, määrittele haluamasi parametrit ja valitse "Lisää". Sarjanumeroiden alkuarvot on nyt määritelty, paina "OK" sulkeaksesi ikkunan. 53

56 Valittavissa on nyt kolme määriteltyä sarjanumeroa. Valitse mikä sarjanumero tulostetaan ensimmäisenä ja valitse sitten "Syötä". Toista tämä kaikille, C0, C1 and C2. Tässä esimerkissä tulos on ^C2 ^C1 ^C0 GoLabel. (Välilyönti lisätään manuaaliseti sarjanumeroiden 0, 1 ja 2 väliin). Paina "OK" kun olet valmis. Tulostus: Ensimmäinen tarra GoLabel, toinen GoLabel, kolmas GoLabel, jne. 54

57 5.2.2 Sarjanumeron muokkaaminen GoLabel Ohje Kaksoisklikkaa objektia, jonka sarjanumeroa haluat muokata. Muokkaustoiminto on samanlainen kuin sarjanumeron luominen. Valitse rivi, jota haluat muokata ja tee haluamasi muutokset. Sarjanumeron ylläpitoikkunassa on vielä kaksi painiketta, "Tyhjennä" ja "Tyhjennä kaikki". Tyhjennä" poistaa rivit yksi kerrallaan, "Tyhjennä kaikki" poistaa kaikki. 55

58 5.3 Muuttujien käyttäminen GoLabel Ohje Normaalin GoLabel-käyttämisen lisäksi muuttujia voidaan käyttää myös StandAlone-sovelluksissa. StandAlone-sovelluksessa GoDEX-tulostimeen liitetään näppäimistö tai viivakoodinlukija, joten tietokonetta ei tarvita Muuttujan luominen Muuttujia voidaan käyttää teksti- viivakoodi- ja grafiikkaobjekteilla. Tämä valinta löytyy teksti ja viivakoodiobjekteilla "Tietolähde"-välilehdellä. Grafiikkaobjekteilla se on "Kuvan lähde"-välilehdellä "Ladatusta grafiikasta" -> "Yleiset". Valitse ensin "Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset" ja valitse avautuvasta ikkunasta sitten ikkunasta sitten "Muuttuja": "Muokkaa". Määrittele merkkien määrä kohdassa Aseta merkkien suurin sallittu määrä". Aseta muut parametrit haluamallasi tavalla ja valitse "Lisää". Toista tämä jos haluat määritellä lisää muutujia. Esimerkki: Tehdään kaksi muuttujaa ja teksti GoLabel : Riville 0: Määrittele merkkien lukumäärä kohtaan Aseta merkkien suurin sallittu määrä", aseta arvoksi 3 ja valitse "Lisää". Riville 1: Määrittele merkkien lukumäärä kohtaan Aseta merkkien suurin sallittu määrä", aseta arvoksi 4 ja valitse "Lisää". Muuttujien määrittely on nyt tehty, paina "OK" sulkeaksesi ikkunan. Valitse ensin muuttuja V01 ja valitse sitten "Syötä". Valitse sitten V00 ja "Syötä". Tulos on ^V01 ^V00 GoLabel. (Välilyönti lisätään manuaaliseti muuttujien väliin). Tulostettaessa GoLabel pyytää käyttäjää syöttämään muuttuvan datan. 56

59 57

60 5.3.2 Muuttujien muokkaaminen GoLabel Ohje Kaksoisklikkaa objektia, jonka muuttujia haluat muokata. Muokkaustoiminto on samanlainen kuin muuttujan luominen. Valitse rivi, jota haluat muokata ja tee haluamasi muutokset. Muuttujien ylläpitoikkunassa on vielä kaksi painiketta, "Tyhjennä" ja "Tyhjennä kaikki". Tyhjennä" poistaa rivit yksi kerrallaan, "Tyhjennä kaikki" poistaa kaikki. 58

61 5.4 Päivämäärän ja ajan asettaminen Päivämäärän ja ajan asettaminen tulostimen RTC-kelloon "Työkalut"-välilehdeltä valitse ( Tulostimen päivämäärän/kellonajan asetus ) Aseta päivämäärä/aika ja valitse "OK". Tai valitse vain vain OK asettaaksesi tietokoneen päivämäärän ja ajan tulostimen asetukseksi. 59

62 5.4.2 Päivämäärän ja ajan lisääminen tarralle Voidaan käyttää teksti- viivakoodi- ja grafiikkaobjekteilla. Tämä valinta löytyy teksti ja viivakoodiobjekteilla "Tietolähde"-välilehdellä. Grafiikkaobjekteilla se on "Kuvan lähde"-välilehdellä "Ladatusta grafiikasta" -> "Yleiset". Valitse "Sarjanumeron, muuttujan, päivämäärän ja ajan asetukset". Valitse "Syötä" päivämäärän ja ajan asettamiseksi. Tässä voidaan määritellä myös parasta-ennen-päivämäärä antamalla päivämäärä antamalla päivämäärälle päättymisarvo ( päivää). 60

63 Valitse Päivämäärän ja kellonajan esitysmuoto esitäytetyistä tai tee oma esitysmuoto "Lisää"-valinnalla. Esitysmuodon määrityksen jälkeen paina OK ja palaa takaisin edelliseen ikkunaan. Määrittele "Päättymistunti"ja "Päättymispäivämäärä" jos tarvitaan. Varmista, että tulostin on käynnissä kun lähetät päivämäärän ja kellonajan komennot tulostimelle. Esimerkki päivämäärän esitysmuodon muokkamisesta muotoon PP.KK.VVVV: Valitse "Lisää". Valitse avautuvasta "Päivämäärän ja kellonajan asetukset" ikkunasta "Palauta alkutilaan". 1. Valitse "Syötä Päivä", "Syötä kuukausi" ja "Syötä vuosi". 2. Valitse "Kuukauden asetus" "Numerot" ja "Vuoden asetus" "Nelimerkkinen". 3. Valitse päivämäärän erottimeksi piste (.). Valitse lopuksi "OK". 61

64 GoLabel Ohje 5.5 Tietokantaan yhdistäminen GoLabel ohjelman voi yhdistää tietokantoihin SQL, Access, Oracle, Excel, DBF ja tekstitiedostot. Tietokantaan yhdistäminen Tässä esimerkissä yhdistetään alla olevaan Excel-taulukkoon. Valitse "Teksti" -> "Printer Text". Klikkaa haluamallasi paikalla suunnittelualueella, jolloin "Tekstin asetukset" avautuu. Valitse "Tietolähde" -> "Tietokanta", jolloin "Yhteys" valikko avautuu. 62

65 5.5.2 Tietokannan valitseminen Valitse "Excel". Valitse "Selaa" ja avaa haluamasi Excel-taulukko. Valitse sitten "OK". Valitse "OK". GoLabelin lomakepohja on nyt yhdistetty Excel-taulukkoon. 63

66 Tekstiobjektin yhdistäminen Exceliin: Valitse ensin "Syötä kentät". Valitse sitten tietokenttä (tässä esimerkissä "Tuote") ja valitse "OK". 64

67 Esimerkkinä olevan Excel-tiedoston "Ominaisuudet"-sarakkeessa käytetään automaattista rivitystä. Excel ei lähetä rivinvaihtokomentoa tulostimelle vaan kyseessä on yksi pitkä rivi. GoLabelin "Wrap Text" valinnalla saadaan Excelin pitkä rivi tulostumaan halutulle tarra-alueelle. Huom! Tekstin muotoilu (esim. lihavointi, kursiivi jne.) ei siirry "Wrap text" tulostukseen. Valitse "Teksti" -> "Wrap text". Valitse "Tietolähde" -> "Tietokanta" -> "Syötä kentät" Valitse kenttä, jonka haluat tulostaa "Wrap text" muodossa.. Määrittele vielä tekstialueen leveys ja fontti haluamaksesi. Valmis etikettipohja, jossa kaikki tekstiobjektit on yhdistetty Exceliin. Tulostaminen tietokannasta kappaleessa 4.8 (sivu 19). 65

68 5.6 Tulostin verkkoliitännällä (LAN) Etsi GoDEX-tulostin Mikäli tulostin on yhdistetty verkkoon (Ethernet LAN), valitse "Tulostimen asetukset" Valitse "Tulostimen liitäntä" ja "LAN-portti". Valitse sitten "Etsi Godex verkkotulostin". GoLabel etsii yhdistetyn verkkotulostimen ja ilmoittaa tulostimen saaman DHCP-osoitteen. Tulostimen saaman DHCP-osoitteen saat myös näin: Valitse "Verkko" ja valitse Tämä toiminto etsii verkkoon yhdistetyn GoDEX-tulostimen ja ilmoittaa allaolevan kuvan mukaisesti. 66

69 5.6.2 IP osoitteen asettaminen Valitse "Verkko"-välilehdeltä. Voit valita joko "Hae IP osoite DHCP palvelimelta" tai antaa staattisen IP-osoitteen manuaalisesti. 67

70 5.7 Grafiikan, fonttien, lomakepohjan, DBF- ja Cmd-tiedostojen lataaminen Fonttien lataaminen Valitse "Työkalut" ja ("Lataa objekti tulostimeen). Valitse ja valitse ladattava fontti avautuvasta fonttilistasta. Valitse fontin tyyppi ja koko ja valitse sitten "OK" aloittaaksesi latauksen. Valitse Fontin ID. Voit valita Fontin ID:n väliltä VA - VZ tai käyttää ohjelman antamaa oletusarvoa. 68

71 Valitse "Aloita lataus". Tulostin antaa äänimerkin lautauksen kuittaamiseksi. Muutamissa GoDEX malleissa (RT230i, RT730i, EZ2350i ja ZX-sarja) on USB-liitäntä muistitikkua varten. Muistitikulle voidaan ladata tulostimen grafikka, fontit, lomakepohjat, DBF- ja Cmd-tiedostot. Valitse "Työkalut" ja "Tulostimen hallinta. Valitse Vaihda muisti. Valitse joko Flash tai Laajennetu muisti (voidaan käyttää vain Godex i-sarjan tulostimilla, joihin voi liittää USB-tikun). GoDEX i-sarjan tulostimet: Tulostin vaihtaa muistin automaattisesti Flash-muistista laajennettuun muistiin kun USB-tikku liitetään tulostimeen. Mikäli Flash-muistia halutaan edelleen käyttää, on se valittava käyttöön tulostimen hallinnasta ("Tulostimen hallinta", "Vaihda muisti"). Tulostimen hallinnan muut toiminnot, katso kappale

72 5.7.2 Tarkista Flash-muistiin ja lisämuistiin ladatut tiedostot Ladattujen tiedostojen statuksen voi tarkistaa valitsemalla ensin"työkalut" ja sitten ja sitten "Synkronoi tulostin ja GoLabel objektitietue". Näyttö ilmoittaa tulostimelle tallennetut objektit. 70

73 5.7.3 Lomakepohjan lataaminen tulostimen muistiin Valitse Työkalut"-välilehdeltä jolloin "Objektin lataaminen" avautuu. Valitse "Lomakkeet". GoLabel ehdottaa kulloinkin avoinna olevaa tarra ladattavaksi. Voit ladata myös muita tarroja tietokoneelta. Voit halutessasi nimetä tarrapohjan uudelleen tulostinta varten. GoLabel ehdottaa uutta nimeä jos nimi on jo käytössä. Lataaminen käynnistyy valitsemalla "Aloita lataus". Voit antaa lomakepohjalle haluamasi nimen. 71

74 5.7.4 Muiden objektien lataaminen GoLabel Ohje Muiden objektien (grafiikka, DBF ja Cmd) lataaminen tulostimen muistiin tapahtuu samalla tavalla kuin lomakepohjien lataaminen Objektin poistaminen tulostimen muistista Valitse "Työkalut" ja "Poista tulostin objekti". Valitse mitkä objektit poitetaan. Objektin esikatselussa näkyy vain tallennettu grafiikka ja lomake. Fontit eivät näy esikatselussa. 72

75 5.7.6 Synkronoi GoLabel objektit tulostimen kanssa Tämä toiminto synkronoi tulostimelle ladatut objektit GoLabelin kanssa. Valitse Synkronoi tulostin ja GoLabel objektitietue Työkalut"-välilehdellä. Tämä avaa "GoLabelin ja tulostinobjektin synkronointi"-ikkunan, joka näyttää tulostimelle ja GoLabeliin tallennetut objektit. 73

76 5.8 USB muistitikun käyttäminen Lomakepohjan lataaminen USB muistitikulle Klikkaa hiiren oikealla tarra-alueella ja valitse "USB muisti". Tiedostotyypit, joita voi ladata: lomakepohjat, grafiikka, fontit, TTF, TTF-taulukko ja DBF. Valitse USB-muistin polku, minne tiedostot tallennetaan. Valitse ladattavat tiedostotyypit. 74

77 Anna tiedostolle nimi tai käytä ohjelman tiedostonimeä. 75

78 GoLabel tallentaa myös lomakepohjaan sisältyvän grafiikkatekstin. Ohjelma tekee USB-muistitikulle kansion LABELDIR ja tallentaa lomakkepohjan sinne. Lomakepohja tallentuu kansioon LBL ja grafiikka kansioon IMG. Liitä muistitikku Godex i-sarjan tulostimeen. Tulostinta voidaan käyttää nyt Stand Alone tulostimena. 76

79 GoLabel Ohje Fontin lataaminen USB-muistitikulle Valitse "Teksti" ja "Printer text"". Klikkaa tarra-alueella, jolloin "Tekstin asetukset" avautuu. Valitse "Lataa fontti USB-muistitikulle" ja määrittele USB-muistin polku. Valitse fonttityyppi jonka haluat ladata. 77

80 Latauksen jälkeen ohjelma näyttää fontin tiedot. Ohjelma tekee USB-muistitikulle kansion LABELDIR ja tallentaa fontin sinne. Ladattu fontti tallentuu kansioon LABELDIR/FNT. 78

81 5.8.3 Objektien lataaminen USB muistitikulle Valitse "Työkalut". Valitse sitten "Lataa objekti tulostimeen". Valitse "Lataa USB-muistitikulle" ja valitse objektit, jotka haluat ladata (grafiikka, fontti, jne). Valitse lopuksi "Aloita lataus". Ohjelma tekee USB-muistitikulle kansion LABELDIR ja tallentaa objektit sinne. 79

82 6. GS1 viivakoodit 6.1 GS1-128 (EAN-128) ja GS1 DataBar - sovellustunnukset Sovellustunnusten (AI) käyttö GoLabel tukee GS1 sovellustunnusten (AI) dataformaattia. GS1 sovellustunnukset ovat 2-4 -numeroisia tunnuksia, jotka kertovat niihin liittyvän tiedon merkityksen ja määrittävät sen kenttäpituuden ja muodon. Esimerkiksi sovellustunnus 11 määrittää valmistuspäivämäärän (vvkkpp) ja sen muoto on n2 + n6, jossa n2 tarkoittaa, että sovellustunnus koostuu kahdesta merkistä, joita seuraa n6 (kuusi merkkiä) valmistuspäivämäärälle. Sovellustunnusten AI (Application Identifier) käytön yksityiskohdat löytyy GS1-standardista. "Viivakoodin data" näyttää viivakoodin esikatselun. Allaolevassa esimerkissä GS1-128 viivakoodin data on Formaatti on valmistuspäivämäärän mukainen dataformaatti n2+n6: sovellustunnus 11, jota seuraa valmistuspäivämäärä GoLabel lisää tarvittavat sulkumerkit, joten esikatselussa data on (11)

83 6.1.2 AI Avustaja 1) GS1-128 (EAN-128) AI Wizard -toiminto mahdollistaa sen, että käyttäjä voi tarkistaa, että data on AI-sääntöjen mukainen. "AI Avustaja avaa ikkunan, joka opastaa käyttäjää AI-sääntöjen mukaisen viivakoodidatan tuottamisessa. Ikkunan vasemmassa reunassa on AI-valikko (sovellustunnukset). Sovellustunnuksen valinta näyttää ikkunan yläreunassa esimerkkidatan. Esim. tunnukselle "11" esimerkkidata (11) Data voidaan syöttää kahdella tavalla: syötä data ( ) Datan tarkistus -kenttään tai kaksoisklikkaa ikkunan vasemmassa reunassa AI-tunnusta 11 ( valmistuspäivämäärä, vvkkpp). AI-tunnus näkyy nyt ikkunan oikeassa reunassa, lisää nyt kenttään "Data" päivämäärä Valitse check 1, jolloin AI Wizard tarkistaa että datan muoto on oikea. AI-Avustaja sallii käyttäjän siirtyä seuraavalle riville jos tietomuoto on oikein. Tekstin väri on vihreä jos tietomuoto on oikein ja punainen jos se on virheellinen. Esimerkki: Viivakoodi jossa valmistuspäivämäärä ja laskun määräpäivä: Valitse ensin 11 (valmistuspäivämäärä) ja sarakkeeseen "Data" päivämääräksi ja valitse "check1". Valitse sitten 12 (laskun määräpäivä) ja sarakkeeseen "Data" päivämääräksi ja valitse "check2". Valitse "Yhdistä" ja "OK", jolloin AI Avustaja sulkeutuu ja tuloksena on allaoleva viivakoodi. Viivakoodin data voi olla myös muuttuja, joka haetaan tietokannasta. Seuraavassa viivakoodin esikatselukuvassa on määritelty valmistuspäivämäärä (11) ja laskun päivämäärä (12) muuttujina. 81

84 2) GS1 Databar AI Wizardia voi käyttää myös GS1 Databar viivakoodien määrittelyyn. Alla esimerkki GS1 Databarin käytöstä. Määrittely tapahtuu kuten yllä GS1-128 viivakoodille. 82

85 GoLabel Ohje AI Sovellustunnukset

86 7.1 Tulostimen hallinta GoLabel Ohje Valitse "Työkalut". Valitse sitten "Tulostimen hallinta". Näytä muisti:tulostaa tulostimen muistissa olevien tiedostojen nimet - tarralomakkeet, grafiikan, fontit ja vapaana olevan muistin määrän. Tulosta kirjoituspään testi:tulostaa kirjoituspään testikuvion. Palauta tulostin alkutilaan:käynnistää tulostimen uudelleen. Tulosta tulostimen asetukset:tulostaa GoDEX- tulostimen mallin, F/W-version, tulostimen asetukset ja tulostimen muut parametrit tarralle. Tulosta viimeksi tulostettu tarra : Viimeksi tulostettu tarra tulostetaan uudelleen. Tarra eteenpäin:siirtää tarraa eteenpäin halutun mm-määrän. Tarra taaksepäin:siirtää tarraa taaksepäin halutun mm-määrän. Äänimerkki: Asettaa tulostimen äänimerki päälle ja pois (On/Off). Vaihda muisti:vaihtaa muistin joko sisäinen Flash-muisti tai laajennettu muisti (USB-muistitikku). Tarran tunnistimien kalibrointi: Säätää tarran tunnistimet käytettävälle tarramateriaalille sopivaksi. 84

87 7.2 Päätelaite GoLabel Ohje 1) Valitse "Työkalut ja Päätelaite. Tämä avaa ikkunan, josta voidaan lähettää EZPL-ohjauskomentoja suoraan tulostimelle. 2) EZPL-ohjelmointimanuaali on tulostimen CD-levykkeellä. 7.3 Muut 1) Valitse "Muut" ja valitse "Kieli. Valitse ohjelman kieli. GoLabelissa on 19 kielivaihtoehtoa. 2) Valitse "Muut" ja valitse Tyyliasetukset. Asetta GoLabelin näytön värin halutunlaiseksi, kuten Office 2007, Office 2010 ja Windows 7. 3) Valitse "Muut" ja valitse "Kohdistusviivat. Ota käyttöön/poista käytöstä kohdistusviivat. 4) Valitse "Muut" ja valitse "GoLabel On-line Help". Tämä käyttöohje on englanninkielinen. 85
