ASENNUSOHJE RIKOSILMOITINKESKUS AV-GAD 2016P. Vastaa aiempaa keskustyyppiä AV-GAD 8616P

Koko: px
Aloita esitys sivulta:

Download "ASENNUSOHJE RIKOSILMOITINKESKUS AV-GAD 2016P. Vastaa aiempaa keskustyyppiä AV-GAD 8616P"

Transkriptio

1 ASENNUSOHJE RIKOSILMOITINKESKUS AV-GAD 2016P Ohjelmaversio / JSi Vastaa aiempaa keskustyyppiä AV-GAD 8616P

2 SISÄLLYSLUETTELO 1. OMINAISUUDET SILMUKAT KÄYTTÖLAITTEET HÄLYTYSLÄHDÖT TEKNISET TIEDOT ASENNUS KESKUSLAITTEEN ASENNUS SILMUKOIDEN KYTKENTÄ NÄPPÄIMISTÖJEN ASENNUS HÄLYTYSLÄHDÖT MAADOITUS AKKU ENNEN KÄYNNISTYSTÄ JÄRJESTELMÄN KÄYTTÖ JÄRJESTELMÄN KÄYTTÖ OHISULKIJALLA JÄRJESTELMÄN KÄYTTÖ NÄPPÄIMISTÖLTÄ NÄPPÄIMISTÖN MERKKIÄÄNET MERKKIVALOT NÄYTÖN MERKITYKSET OHJELMOINTI KOODIEN OHJELMOINTI JÄRJESTELMÄN OHJELMOINTI OHJELMOINTITILAAN MENO OHJELMOINTITAULUKKO KÄYTTÄJIEN OHJELMOINTI ALUEILLE SILMUKOIDEN OHJELMOINTI ALUEISIIN SILMUKOIDEN OMINAISUUDET RYÖSTÖ- JA KANSISUOJAHÄLYTKSET AJOITUKSET JÄRJESTELMÄN OMINAISUUDET PUHELINNUMEROT TESTISOITON KELLONAIKA AUTOMAATTINEN YÖKYTKENTÄ SOITTOPARAMETRIT PALAUTUS TEHDASASETUS ARVOIHIN HÄLYTYSKESKUSYHTEYDEN OHJELMOINTI SIIRRETTÄVÄT TIEDOT TAPAHTUMAKOODIT PUHELINNUMEROON 2 SIIRRETTÄVÄT ASIAKASKOODIT PUHELINNUMEROON 3 SIIRRETTÄVÄT ASIAKASKOODIT OHJELMAVERSION TARKASTUS TAPAHTUMAMUISTIN NOLLAUS KESKUSLAITTEEN KÄYTTÖ 12 V:N TASAJÄNNITESYÖTÖLLÄ OHJELMOINNIN NÄPPÄILYESIMERKKEJÄ MENO OHJELMOINTITILAAN OHJELMAPAIKAN ARVON TARKASTAMINEN OHJELMOINTIPAIKAN ARVON MUUTTAMINEN OHJELMOINTITILASTA POISTUMINEN OHJELMOINTI ESIMERKKEJÄ OHJELMOINTI TIETOKONEELLA VIAN ETSINTÄTAULUKKO JÄRJESTELMÄN KYTKENTÄ SILMUKOIDEN KYTKENTÄESIMERKKEJÄ VILKKUSIREENIN NOVAGARD KYTKENTÄ PUHEVIESTIMODULIN SVM-24 ASENNUS...42 V / JSi 2

3 1. OMINAISUUDET AV-GAD 2016P on mikroprosessoripohjainen rikosilmoitinkeskus, jossa on kuusitoista ohjelmoitavaa silmukkaa, integroitu robottipuhelin ja modeemi. Silmukkamäärää voidaan lisätä kolmeenkymmeneenkahteen lisäkortilla AV-816. Järjestelmä voidaan jakaa kahdeksaan erikseen käytettävään alueeseen. Alue numero 1 on aina ns. yhteinen alue. AV-GAD 2016P täyttää olennaisilta osin Euroopan parlamentin ja neuvoston direktiivin 1999/5/EY (R&TTE direktiivi) vaatimukset. Laite soveltuu liitettäväksi Suomen puhelinverkkoon. Järjestelmän ohjelmointi on selkeä ja se voidaan tehdä käyttönäppäimistöltä, erillistä ohjelmointilaitetta ei tarvita. Järjestelmä voidaan ohjelmoida myös PC:n avulla joko paikallisesti tai puhelinverkon välityksellä. Automaattinen akkutesti yökytkennän yhteydessä ja automaattisesti kerran tunnissa. Robottipuhelin voidaan ohjelmoida soittamaan neljään eri puhelinnumeroon. Puhelinnumeroista kaksi voidaan ohjelmoida soittamaan hälytyskeskuksen vastaanottimelle. Jos näille puhelinnumeroille ei ohjelmoida siirtoformaattia (ohjelmapaikat 021 ja 022), laite lähettää niihinkin hälytysääntä tai puheviestiä (lisävaruste). Ensimmäinen puhelinnumero on pääkäyttäjän helposti muutettavissa. Haluttaessa tämä puhelinnumero poistuu muistista seuraavan päiväkytkennän yhteydessä. Robottipuhelimeen voidaan ohjelmoida kaikki yleisimmät tiedonsiirtoformaatit: Ademco, Radionics, Scantronic, Silent Knight, Franklin, Contact ID jne. Monipuolinen tiedonsiirto hälytyskeskukseen: silmukkakohtainen hälytystieto, käyttäjäkohtainen yö/päiväkytkentätieto, akkuvika, verkkokatkos jne. Viisi ohjelmoitavaa avokollektorilähtöä hälytyksen siirtoa, ilmaisinmuistin ohjausta, ohisulkijan merkkivaloja, hälytyksensiirtoa, puheviestimoduulin ohjausta tms. varten. 16 (32) vapaasti ohjelmoitavaa silmukkaa, joille voidaan valita kolme eri kytkentätapaa. Pulssitoiminen akun latauspiiri. Puhelinnumeron valinta pulssi- tai äänitaajuusmenetelmällä. 99 tapahtuman muisti, tapahtumat tallentuvat kellonaikoineen. PC:ltä voidaan tarkastaa myös tapahtuman päivämäärä. Kuusitoista käyttökoodia ja asentajakoodi, koodien pituus numeroa Voidaan ohjata yö/päivätilaan erillisellä ohisulkijalla, kellolla tai radiokauko-ohjaimella (esim. RKU 102). Toiminta ohjelmoitavissa pulssitoimiseksi tai tilaa vaihtavaksi. Voidaan kytkeä myös 12 V:n tehonsyöttöön. Esimerkiksi kun laitetta käytetään pelkästään robottipuhelimena tai kesämökeillä, joissa on akkusähköt. 1.1 SILMUKAT Kuusitoista (32) silmukkaa, joille voidaan ohjelmoida neljä eri kytkentätapaa: Päätevastuksellinen silmukka (2,2 kω). Kaksi päätevastusta silmukassa, hälytys- ja kansikosketin samoilla johtimilla (2,2 kω+4,7kω). Avautuva silmukka ilman päätevastusta. Sulkeutuva silmukka ilman päätevastusta. V / JSi 3

4 Silmukkatyypit: Viive-, murto-, kauttakulku-, päivä-, 24 tunnin- ja palosilmukka. Kaksi erilaista tuloviivettä eri silmukoille/reiteille. Automaattinen hälyttävien murtosilmukoiden irtikytkentä yötilaan kytkettäessä (ohjelmoitava käyttöön). Silmukoille ohjelmoitavissa nopea vasteaika, jolloin niihin voidaan kytkeä esim. värähtelykoskettimia. Ovikellotoiminta ohjelmoitavissa kaikkiin silmukoihin. 1.2 KÄYTTÖLAITTEET Keskuslaitteeseen voidaan kytkeä viisi AV-701 käyttönäppäimistöä. Lisävirtalähteen avulla näppäimistöjen määrää voidaan lisätä. Järjestelmä voidaan kytkeä yö/päivätilaan erillisellä ohisulkijalla. Ohisulkija voi olla myös pulssitoiminen. 1.3 HÄLYTYSLÄHDÖT Robottipuhelin hälytyksen siirtämiseksi hälytyskeskukseen tai tavalliseen puhelimeen. Ääniviestiä käytettäessä eri tyyppisistä hälytyksistä kolme erilaista hälytysääntä (Murto, Palo ja 24 h). Puheviestimoduuli saatavissa lisävarusteena. Viisi ohjelmoitavaa avokollektorilähtöä. Kaksi sireeniliitäntää, jotka on suojattu omilla sulakkeillaan. Lähtöön voidaan kytkeä kaiuttimet tai tasajännitesireenit (ohjelmallisesti valittavissa). Lähtö voidaan ohjelmoida ohjaamaan akkuvarmennettua sireeniä (12 V syöttöjännite normaalitilassa, katkeaa hälytyksestä. ) Kaiuttimia käytettäessä erilaiset hälytysäänet eri tyyppisille hälytyksille. Näppäimistön summeri antaa hälytysääntä, voidaan ohjelmoida pois. 2. TEKNISET TIEDOT Käyttölämpötila Suhteellinen kosteus Tehonsyöttö Muistityyppi -10 C C 80 % Max Muuntaja 16 V AC min 20 VA EEPROM Tasajännitelähdöt 13,8 Volttia +/- 5%, reguloitu Virta max. 1,4 A yhteensä ilmaisimille ja näppäimistölle. Näppäimistöjen jännitelähdön virta 0,6 A max. Suojattu oikosulkua ja ylikuormaa vastaan Sireenilähdöt Kaiutin tai tasajännitelähtö Tasajännitelähtöjen kesto 0,65 A kpl Kaiutin 8 Ohmia 15 W Min Transistorilähdöt Avokollektori tyyppiset, maksimikuormitus 50 ma 12 VDC. Lähdöillä voidaan ohjata esim. 12 V:n relettä tai merkkivaloa Päätevastukset 2200 Ω ja 4700 Ω V / JSi 4

5 Maksimi akun latausvirta Max 550 ma Akkutesti: Akkua kuormitetaan 0,5 A virralla yhden sekunnin ajan. Ilmoitus viallisesta akusta kun jännite putoaa alle 10,5 Voltin. Testi suoritetaan yökytkennän yhteydessä ja automaattisesti tunnin välein. Tieto viallisesta akusta näppäimistölle ja robottipuhelimella hälytyskeskukseen. Tehonkulutus päivätilassa 110 ma +/- 10 % Näppäimistöjen määrä Näppäimistöjen tehonkulutus Keskuslaitteen kotelo Keskuslaitteen mitat Sulakkeet 5 kpl AV-701 LED näytöllä 36 ma / kpl Metallikotelo kansikytkimellä (K) 320 x (S) 90 x (L) 360 mm Akku, tasajännitelähdöt ja sireeni: automaattisesti palautuvat puolijohde sulakkeet. 3. ASENNUS Kun otat keskuslaitteen pakkauksesta sen ohjelmointi on tehdasasetusarvoissa. Asentajan on hyvä tutustua kaikkiin keskuslaitteen toimintoihin ja mahdollisuuksiin ennen ohjelmointia. 3.1 KESKUSLAITTEEN ASENNUS Esimerkki järjestelmän kytkennästä ohjeen lopussa. Huom.! Kun keskuslaitteeseen kytketään verkkosyöttö tulee näyttöön h muistuttamaan kellon ohjelmoinnista. h poistuu näytöstä kun keskuslaitteen kello on ohjelmoitu. (koodi ja painikkeet 0 ja 1 katso sivu ). Kun käynnistät järjestelmän ensimmäisen kerran muista ohjelmoida myös päivämäärä (painikkeet 0 ja 2 katso sivu ). Päivämäärä pysyy laitteen muistissa vaikka siltä katkaistaan tehon syöttö. Sijoita keskuslaite tuuletettuun paikkaan mahdollisimman kauas lämmön lähteistä. Älä sijoita radiolähettimiä keskuslaitteen lähelle. Valitse asennuspaikka niin, että sinulla on helposti saatavissa: 1. Jatkuva MAADOITETTU verkkosyöttö 230 V AC 2. Puhelinliitäntä TURVALLISUUSSYISTÄ KESKUSLAITE TULEE SIJOITTAA VAIKEA-PÄÄSYISEEN PAIKKAAN Käytön helpottamiseksi käyttönäppäimistö on hyvä sijoittaa lähelle uloskäyntiä. Keskuslaitteen kansikytkin tulee kytkeä niin, että se on aina toiminnassa (Päivä- tai 24 h silmukka). V / JSi 5

6 3.2 SILMUKOIDEN KYTKENTÄ Silmukoille voidaan ohjelmoida neljä eri kytkentätapaa: Avautuva tai sulkeutuva ilman päätevastusta, avautuva 2,2 kω:n päätevastuksella tai avautuva kahdella päätevastuksella (2,2 kω, 4,7 kω). Kahdella päätevastuksella saadaan silmukkakohtainen kansisuojatieto. Päätevastukset tulee aina sijoittaa silmukoiden viimeisien ilmaisimien sisään. Kummankin päätevastuksellisen silmukan oikosulkeminen aiheuttaa kansisuojahälytyksen. HUOM.!! Älä koskaan sijoita silmukkakaapeleita kiinni suurivirtaisiin verkkosyöttökaapeleihin. SILMUKAT KAHDELLA PÄÄTEVASTUKSELLA Ohjelmallisesti voidaan halutuille silmukoille valita kaksoisvastuskytkentä. Kytkemällä kaksi vastusta (2,2 kω, 4,7 kω) silmukkaan saadaan samoilla johtimilla erillinen hälytys- ja kansisuojatieto. Kansisuojahälytys ilmoitetaan näytössä kirjaimella t ja sen jälkeen silmukkanumero. Silmukan oikosulkeminen käsitellään myös kansisuoja hälytyksenä. 3.3 NÄPPÄIMISTÖJEN ASENNUS Järjestelmään voidaan kytkeä 5 kpl AV-701 käyttönäppäimistöjä. Kaikki näppäimistöt tulee kytkeä rinnakkain. Näppäimistöjen kytkentä vaatii neljä johdinta (Kytkentä ohjeen lopussa olevassa kytkentäpiirroksessa). Kaapelin maksimi pituus kullekin AV-701 näppäimistöille on 100 metriä. Näppäimistöjen käyttöjännitteen tulee olla vähintään 11,5 Volttia. Näppäimistö avataan painamalla näppäimistön kansiosan yläreunaa kiinnikkeiden kohdalta (n. 35 mm reunoista) alaspäin ja vetämällä kansiosan yläreuna irti pohjaosasta. Läpivientiaihio pintakaapelia varten on pohjaosassa riviliittimen alapuolella. Jos näytössä on 8 ja näppäimet eivät toimi, näppäimistöllä ei ole yhteyttä keskuslaitteeseen, tarkasta kaapelointi. HUOM.!! Älä koskaan sijoita näppäimistön kaapelia kiinni suurivirtaisiin sähkökaapeleihin tai puhelinkaapeleihin. Näppäimistö tulee kytkeä aina omalla kaapelillaan ei koskaan samassa kaapelissa ilmaisimien, puhelimen tms. kanssa. V / JSi 6

7 3.4 HÄLYTYSLÄHDÖT SIREENIT Keskuslaitteessa on kaksi sireeniliitäntää, jotka on suojattu omilla sulakkeillaan. Sireenilähtöön voidaan kytkeä vaihtoehtoisesti joko 12 V:n tasajännitesireenit tai kaiuttimet, toimintamuoto valitaan ohjelmallisesti (osoite 072, oletusarvona on kaiutin, joten ohjelmointi on useimmiten muutettava). Kaiuttimia käytettäessä niiden tehonkeston tulee olla vähintään 15 W ja impedanssin 8 Ω. Kaiuttimia käytettäessä eri hälytystyypeillä (murto, palo ja 24h-silmukat) on erilaiset äänet. Tasajännitesireeneitä käytettäessä on liitäntöjen maksimi kuormitus 0,65 A (1,3 A yhteensä). Sireenilähtöjen jännite on reguloimaton n. 17 V DC, jos sireenit tarvitsevat reguloidun jännitteen katkaise diodi D32 piirikortin vasemmasta yläkulmasta, jolloin sireenien tehonsyöttö otetaan keskuslaitteen akusta. Tasajännitelähtöä käytettäessä voidaan lähtö ohjelmoida ohjaamaan akkuvarmennettua sireeniä (osoite 073). Tällöin lähdössä on normaalisti 12 V:n jännite, joka katkeaa järjestelmän hälyttäessä. TRANSISTORILÄHDÖT A 1 Ohjelmoitava lähtö kytkeytyy 0 V:iin kun sille ohjelmoitu silmukka hälyttää. Palautuu normaalitilaan kuitattaessa tai ohjelmoidun ajan. A 2 Ohjelmoitava lähtö kytkeytyy 0 V:iin kun sille ohjelmoitu silmukka hälyttää. Palautuu normaalitilaan kuitattaessa tai ohjelmoidun ajan. ON Kytkeytyy 0 V:iin kun järjestelmä kytketään yötilaan. Vaihtoehtoisesti lähtö voidaan ohjelmoida ohjaamaan puheviestimoduulia. SLO kytkeytyy 0 V:iin kun sille ohjelmoitu silmukka hälyttää. Palautuu normaalitilaan vasta kun hälytys kuitataan. Voidaan vaihtoehtoisesti käyttää puheviestimoduulin ohjaukseen. SLO 1 Jos oven avaustoiminto on ohjelmoitu käyttöön lähtö kytkeytyy 0 V:iin n 5 sekunnin ajaksi aina kun koodi no 7 näppäillään. TM 1 Ei käytössä ohjelmaversiossa 2.11 Transistorilähtöjen toiminta voidaan ohjelmoida toimimaan niin, että ne ovat normaalitilassa 0 V ja avautuvat aktivoituessaan (osoite 073 kohta 8). 3.5 MAADOITUS Kytke keskuslaitteen kotelon ja piirikortin maadoitus sähköverkon suojamaahan. Häiriö- ja ylijännite-suojauksen takia on maadoitus syytä tehdä vaikka käyttäisitkin erillistä, koteloitua ja suojaeristettyä muuntajaa. 3.6 AKKU Varmista että akku on kytketty oikein: punainen johdin plus napaan ja musta miinukseen. Suositeltava akku on 12 V:n lyijyhyytelöakku, kapasiteetti 6,0...7,2 Ah. Akku on suojattu automaattisella elektronisella sulakkeella. 3.7 ENNEN KÄYNNISTYSTÄ Tarkasta, että laite on maadoitettu. Tarkasta että ilmaisimet, näppäimistöt ja muut laitteet on oikein kytketty. Akkuliitännästä ei saa ottaa tehonsyöttöä millekään laitteelle. V / JSi 7

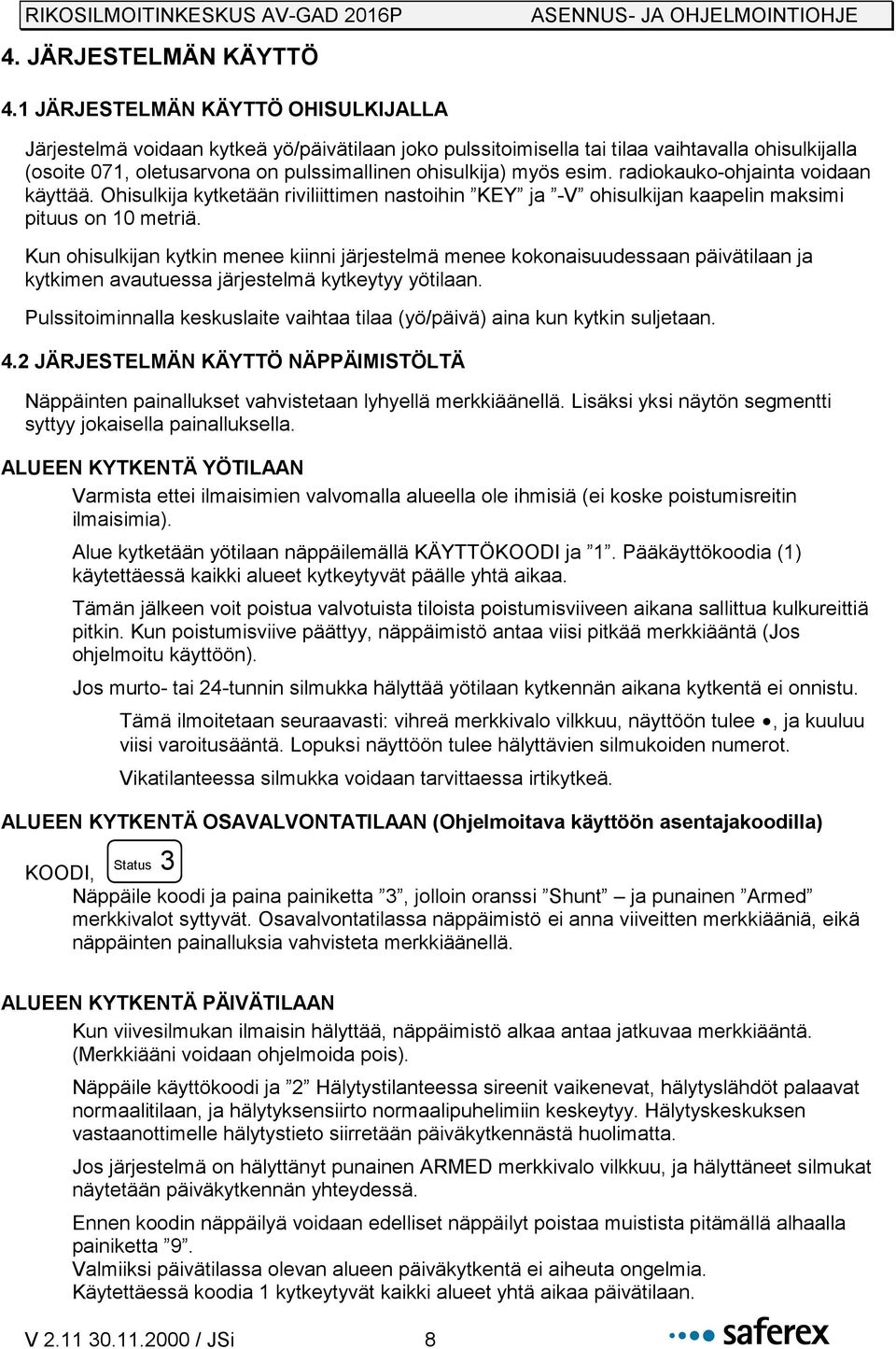

8 4. JÄRJESTELMÄN KÄYTTÖ 4.1 JÄRJESTELMÄN KÄYTTÖ OHISULKIJALLA Järjestelmä voidaan kytkeä yö/päivätilaan joko pulssitoimisella tai tilaa vaihtavalla ohisulkijalla (osoite 071, oletusarvona on pulssimallinen ohisulkija) myös esim. radiokauko-ohjainta voidaan käyttää. Ohisulkija kytketään riviliittimen nastoihin KEY ja -V ohisulkijan kaapelin maksimi pituus on 10 metriä. Kun ohisulkijan kytkin menee kiinni järjestelmä menee kokonaisuudessaan päivätilaan ja kytkimen avautuessa järjestelmä kytkeytyy yötilaan. Pulssitoiminnalla keskuslaite vaihtaa tilaa (yö/päivä) aina kun kytkin suljetaan. 4.2 JÄRJESTELMÄN KÄYTTÖ NÄPPÄIMISTÖLTÄ Näppäinten painallukset vahvistetaan lyhyellä merkkiäänellä. Lisäksi yksi näytön segmentti syttyy jokaisella painalluksella. ALUEEN KYTKENTÄ YÖTILAAN Varmista ettei ilmaisimien valvomalla alueella ole ihmisiä (ei koske poistumisreitin ilmaisimia). Alue kytketään yötilaan näppäilemällä KÄYTTÖKOODI ja 1. Pääkäyttökoodia (1) käytettäessä kaikki alueet kytkeytyvät päälle yhtä aikaa. Tämän jälkeen voit poistua valvotuista tiloista poistumisviiveen aikana sallittua kulkureittiä pitkin. Kun poistumisviive päättyy, näppäimistö antaa viisi pitkää merkkiääntä (Jos ohjelmoitu käyttöön). Jos murto- tai 24-tunnin silmukka hälyttää yötilaan kytkennän aikana kytkentä ei onnistu. Tämä ilmoitetaan seuraavasti: vihreä merkkivalo vilkkuu, näyttöön tulee, ja kuuluu viisi varoitusääntä. Lopuksi näyttöön tulee hälyttävien silmukoiden numerot. Vikatilanteessa silmukka voidaan tarvittaessa irtikytkeä. ALUEEN KYTKENTÄ OSAVALVONTATILAAN (Ohjelmoitava käyttöön asentajakoodilla) Status 3 KOODI, Näppäile koodi ja paina painiketta 3, jolloin oranssi Shunt ja punainen Armed merkkivalot syttyvät. Osavalvontatilassa näppäimistö ei anna viiveitten merkkiääniä, eikä näppäinten painalluksia vahvisteta merkkiäänellä. ALUEEN KYTKENTÄ PÄIVÄTILAAN Kun viivesilmukan ilmaisin hälyttää, näppäimistö alkaa antaa jatkuvaa merkkiääntä. (Merkkiääni voidaan ohjelmoida pois). Näppäile käyttökoodi ja 2 Hälytystilanteessa sireenit vaikenevat, hälytyslähdöt palaavat normaalitilaan, ja hälytyksensiirto normaalipuhelimiin keskeytyy. Hälytyskeskuksen vastaanottimelle hälytystieto siirretään päiväkytkennästä huolimatta. Jos järjestelmä on hälyttänyt punainen ARMED merkkivalo vilkkuu, ja hälyttäneet silmukat näytetään päiväkytkennän yhteydessä. Ennen koodin näppäilyä voidaan edelliset näppäilyt poistaa muistista pitämällä alhaalla painiketta 9. Valmiiksi päivätilassa olevan alueen päiväkytkentä ei aiheuta ongelmia. Käytettäessä koodia 1 kytkeytyvät kaikki alueet yhtä aikaa päivätilaan. V / JSi 8

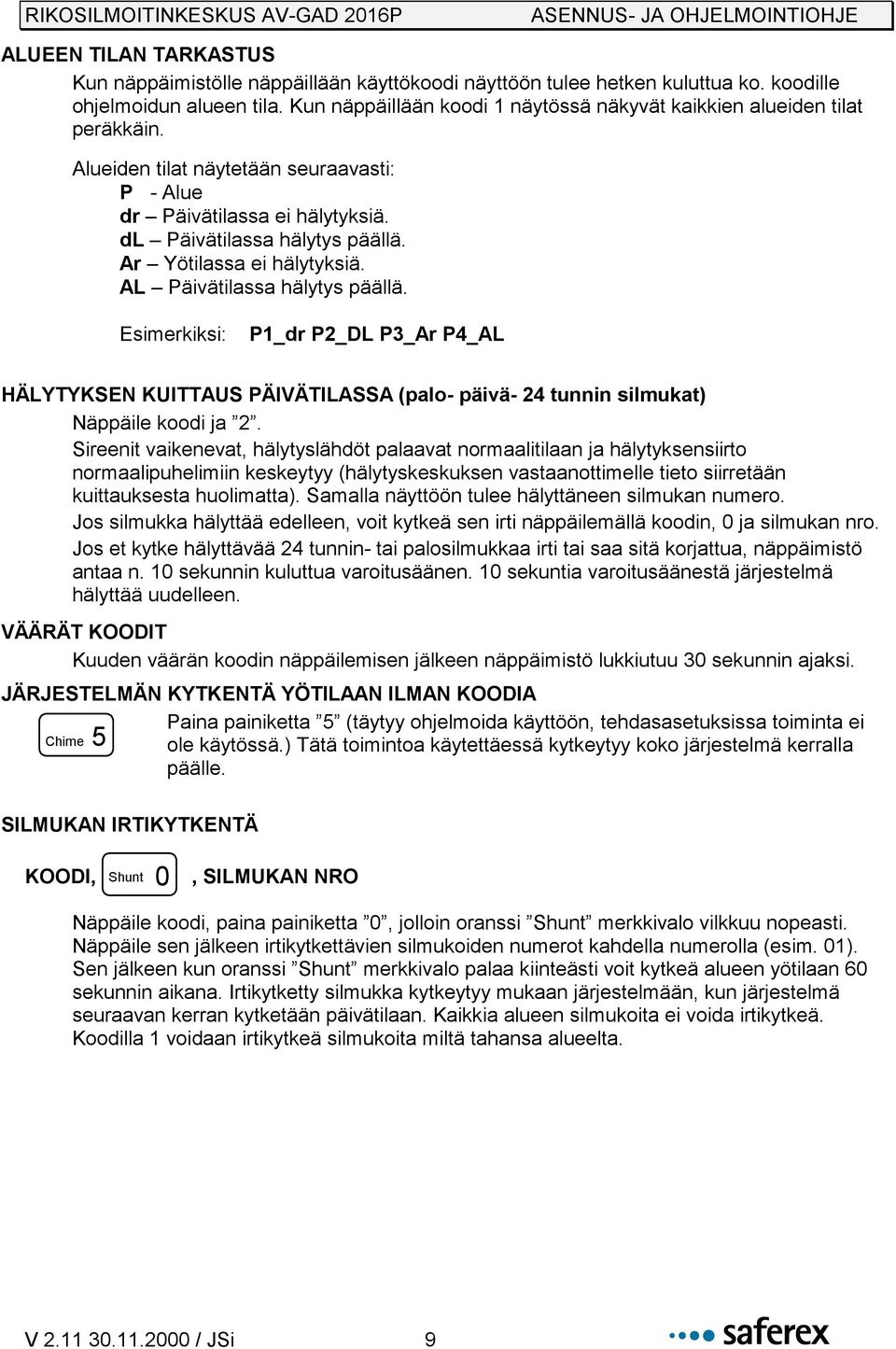

9 ALUEEN TILAN TARKASTUS Kun näppäimistölle näppäillään käyttökoodi näyttöön tulee hetken kuluttua ko. koodille ohjelmoidun alueen tila. Kun näppäillään koodi 1 näytössä näkyvät kaikkien alueiden tilat peräkkäin. Alueiden tilat näytetään seuraavasti: P - Alue dr Päivätilassa ei hälytyksiä. dl Päivätilassa hälytys päällä. Ar Yötilassa ei hälytyksiä. AL Päivätilassa hälytys päällä. Esimerkiksi: P1_dr P2_DL P3_Ar P4_AL HÄLYTYKSEN KUITTAUS PÄIVÄTILASSA (palo- päivä- 24 tunnin silmukat) Näppäile koodi ja 2. Sireenit vaikenevat, hälytyslähdöt palaavat normaalitilaan ja hälytyksensiirto normaalipuhelimiin keskeytyy (hälytyskeskuksen vastaanottimelle tieto siirretään kuittauksesta huolimatta). Samalla näyttöön tulee hälyttäneen silmukan numero. Jos silmukka hälyttää edelleen, voit kytkeä sen irti näppäilemällä koodin, 0 ja silmukan nro. Jos et kytke hälyttävää 24 tunnin- tai palosilmukkaa irti tai saa sitä korjattua, näppäimistö antaa n. 10 sekunnin kuluttua varoitusäänen. 10 sekuntia varoitusäänestä järjestelmä hälyttää uudelleen. VÄÄRÄT KOODIT Kuuden väärän koodin näppäilemisen jälkeen näppäimistö lukkiutuu 30 sekunnin ajaksi. JÄRJESTELMÄN KYTKENTÄ YÖTILAAN ILMAN KOODIA Paina painiketta 5 (täytyy ohjelmoida käyttöön, tehdasasetuksissa toiminta ei Chime 5 ole käytössä.) Tätä toimintoa käytettäessä kytkeytyy koko järjestelmä kerralla päälle. SILMUKAN IRTIKYTKENTÄ KOODI, Shunt 0, SILMUKAN NRO Näppäile koodi, paina painiketta 0, jolloin oranssi Shunt merkkivalo vilkkuu nopeasti. Näppäile sen jälkeen irtikytkettävien silmukoiden numerot kahdella numerolla (esim. 01). Sen jälkeen kun oranssi Shunt merkkivalo palaa kiinteästi voit kytkeä alueen yötilaan 60 sekunnin aikana. Irtikytketty silmukka kytkeytyy mukaan järjestelmään, kun järjestelmä seuraavan kerran kytketään päivätilaan. Kaikkia alueen silmukoita ei voida irtikytkeä. Koodilla 1 voidaan irtikytkeä silmukoita miltä tahansa alueelta. V / JSi 9

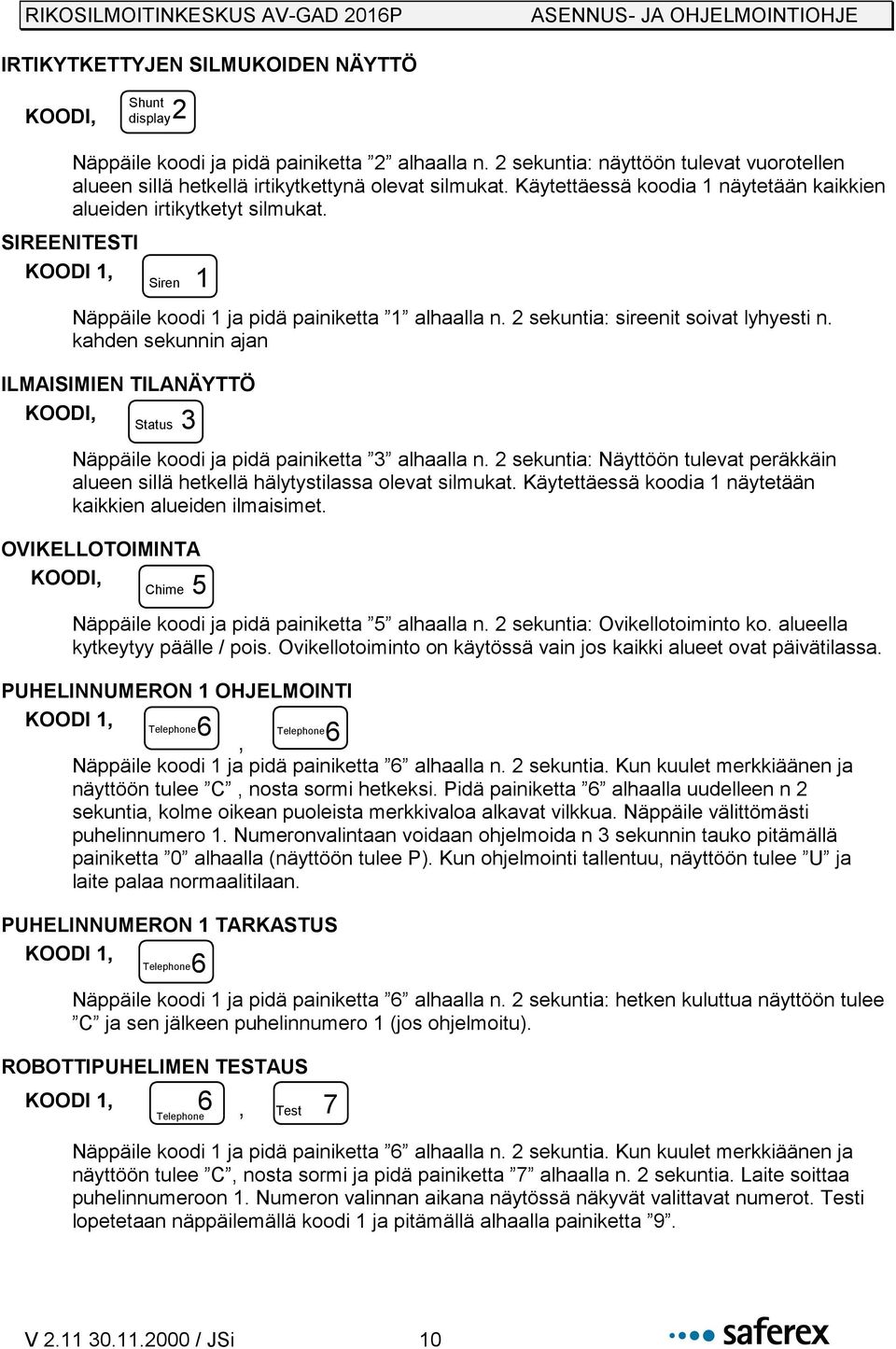

10 IRTIKYTKETTYJEN SILMUKOIDEN NÄYTTÖ KOODI, Shunt display2 Näppäile koodi ja pidä painiketta 2 alhaalla n. 2 sekuntia: näyttöön tulevat vuorotellen alueen sillä hetkellä irtikytkettynä olevat silmukat. Käytettäessä koodia 1 näytetään kaikkien alueiden irtikytketyt silmukat. SIREENITESTI KOODI 1, Siren 1 Näppäile koodi 1 ja pidä painiketta 1 alhaalla n. 2 sekuntia: sireenit soivat lyhyesti n. kahden sekunnin ajan ILMAISIMIEN TILANÄYTTÖ KOODI, Status 3 Näppäile koodi ja pidä painiketta 3 alhaalla n. 2 sekuntia: Näyttöön tulevat peräkkäin alueen sillä hetkellä hälytystilassa olevat silmukat. Käytettäessä koodia 1 näytetään kaikkien alueiden ilmaisimet. OVIKELLOTOIMINTA KOODI, Chime 5 Näppäile koodi ja pidä painiketta 5 alhaalla n. 2 sekuntia: Ovikellotoiminto ko. alueella kytkeytyy päälle / pois. Ovikellotoiminto on käytössä vain jos kaikki alueet ovat päivätilassa. PUHELINNUMERON 1 OHJELMOINTI KOODI 1, Telephone6 Telephone6 Telephone6 Telephone6 Näppäile koodi 1 ja pidä painiketta 6 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen ja näyttöön tulee C, nosta sormi hetkeksi. Pidä painiketta 6 alhaalla uudelleen n 2 sekuntia, kolme oikean puoleista merkkivaloa alkavat vilkkua. Näppäile välittömästi puhelinnumero 1. Numeronvalintaan voidaan ohjelmoida n 3 sekunnin tauko pitämällä painiketta 0 alhaalla (näyttöön tulee P). Kun ohjelmointi tallentuu, näyttöön tulee U ja laite palaa normaalitilaan. PUHELINNUMERON 1 TARKASTUS KOODI 1, Näppäile koodi 1 ja pidä painiketta 6 alhaalla n. 2 sekuntia: hetken kuluttua näyttöön tulee C ja sen jälkeen puhelinnumero 1 (jos ohjelmoitu). ROBOTTIPUHELIMEN TESTAUS KOODI 1,,, Test 7 Näppäile koodi 1 ja pidä painiketta 6 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen ja näyttöön tulee C, nosta sormi ja pidä painiketta 7 alhaalla n. 2 sekuntia. Laite soittaa puhelinnumeroon 1. Numeron valinnan aikana näytössä näkyvät valittavat numerot. Testi lopetetaan näppäilemällä koodi 1 ja pitämällä alhaalla painiketta 9. V / JSi 10

11 SILMUKOIDEN TESTAUS KOODI 1, Test 7 Testitoimintoon päästään vain 15 sekunnin aikana järjestelmän päivätilaan kytkemisen jälkeen. Palo- tai 24-tunnin silmukan hälytys keskeyttää testin. Näppäile koodi 1 ja pidä painiketta 7 alhaalla n. 2 sekuntia ja näyttöön tulee F. Kun jokin ilmaisin hälyttää, näppäimistö antaa n. 1 sekunnin merkkiäänen, ja näytössä näkyy silmukan numero. Kun ilmaisin palaa normaalitilaan, antaa näppäimistö kolme merkkiääntä. Kansisuojahälytys näytetään t - kirjaimella ja sen jälkeen silmukan numerolla. Testaustoiminnosta päästään pois näppäilemällä koodi 1 ja 2. KÄYTTÖKOODIEN OHJELMOINTI KOODI 1, Program 8 Näppäile koodi 1 ja pidä painiketta 8 alhaalla n. 2 sekuntia ja kaksi vasemman puoleista merkkivaloa alkavat vilkkua. 1. Näyttöön tulee u (user). 2. Kaksi vasemmanpuoleista merkkivaloa vilkkuu. 3. Näppäile koodin järjestysnumero kahdella numerolla (01-16) 4. Kolme oikeanpuoleista merkkivaloa vilkkuvat ja näppäimistö antaa pitkän merkkiäänen ja näyttää koodin järjestysnumeron. 5. Näppäile uusi koodi (1-6 numeroa) yhtäjaksoisesti ilman pitkiä taukoja. 6. Hetken päästä näyttöön tulee U ilmoittaen ohjelmoinnin onnistumisesta (Update). 7. Näyttöön u, voit ohjelmoida seuraavan käyttäjän jatkamalla kohdasta 5. tai voit palata päivätilaan pitämällä alhaalla painiketta 9. Jos et tee mitään laite palaa päivätilaan hetken kuluttua. KUITTAUSPAINIKE KOODI, Reset 9 VIIMEISIN HÄLYTYS KOODI, Shunt 0 Näppäile koodi ja pidä painiketta 9 alhaalla n. 2 sekuntia. Reset painikkeella on seuraavat toiminnot: 1. Keskeyttää robottipuhelimen testin.(koodi 1). 2. Kuittaa päiväsilmukan hälytyksen. 3. Voit poistua koodien ohjelmoinnista (Koodi 1). Näppäile koodi ja pidä painiketta 0 alhaalla n. 2 sekuntia. Näyttöön tulee viimeisiin hälyttänyt silmukka ko. alueella (tai tapahtuma, esim. akkuvika). Käytettäessä koodia 1 näyttöön tulevat kaikkien alueiden hälytykset. V / JSi 11

12 TAPAHTUMAMUISTI KOODI 1, Shunt 0 Shunt 0 Näppäile koodi 1 ja pidä painiketta 0 alhaalla kaksi kertaa peräkkäin n. 2 sekuntia. Näyttöön tulee 99 viimeisintä tapahtumaa: Alueiden kytkennät yö- ja päivätilaan kellonaikoineen ja käyttäjäkohtaisesti, hälytykset, viat jne. Muistin näyttämisen aikana kolme oikeanpuoleista merkkivaloa vilkkuu. Tapahtumat näytetään alkaen uusimmasta tapahtumasta, päättyen vanhimpaan. Tapahtumat näytetään seuraavassa muodossa: Tapahtuman numero (01-99), kellonaika (tunnit ja minuutit), tapahtuma Tapahtumien tunnukset ovat seuraavat u käyttäjä, no (01-16) o päivätilaan kytkentä c yötilaan kytkentä Hälytyksen aiheuttaneen silmukan numero vilkkuu kahdesti t xx ilmoittaa kansisuojahälytyksestä (X= silmukka nro) b xx irtikytketty silmukka H ryöstöhälytys verkkojännite poikki FF täydellinen sähkökatkos (verkkosyöttö + akku) Esimerkki: 01 06_24 u 1 o 02 06_ _08 u 1 c Tapahtuma Tapahtumien selaaminen tapahtuu seuraavilla näppäimillä: Shunt displa 2 Aika Päiväkytkentä Käyttäjä 1 Tapahtuma Aika Hälyttänyt silmukka vilkkuu kaksi Tapahtuma 2 - painikkeella voit siirtyä seuraavaan tapahtumaan Aika Yökytkentä Käyttäjä 1 Chime 5 Program 8 5 -painikkeella saat näytössä olevan tapahtuman uudestaan näyttöön 8 -painikkeella voit siirtyä taaksepäin edelliseen tapahtumaan Pitämällä painiketta 9 alhaalla n. 2 sekuntia voit poistua Reset 9 tapahtumamuistin selaamisesta Kun tapahtumamuistin viimeinen tapahtuma (ajallisesti ensimmäinen) on näytetty, näppäimistö antaa pitkän varoitusäänen. Näyttöön tulee - ja laite palaa päivätilaan. Jos selailunäppäimiä ei käytetä tapahtumat näkyvät peräkkäin ilman taukoja. Kun kaikki 99 tapahtumaa on näytetty laite palaa päivätilaan. KELLONAJAN TARKASTUS JA OHJELMOINTI KOODI 1, Shunt 0 Siren 1 Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi ja pidä painiketta 1 alhaalla n. 2 sekuntia. Hetken kuluttua näyttöön tulee kellonaika neljällä numerolla TT_MM. Kun haluat muuttaa kellonaikaa: näppäile koodi 1 ja pidä ensin painiketta 0 alhaalla n. 2 sekuntia. Pidä painiketta 1 alhaalla n. 2 sekuntia. Älä odota näyttöä, vaan näppäile uusi kellonaika neljällä numerolla. V / JSi 12

13 PÄIVÄMÄÄRÄN TARKASTUS JA OHJELMOINTI KOODI 1, Shunt 0 Shunt 0 Status 3 Shunt 0 Shunt 5 * # Shunt displa 2 Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi ja pidä painiketta 2 alhaalla n. 2 sekuntia. Hetken kuluttua näyttöön tulee päivämäärä kuudella numerolla PPKKVV. Kun haluat muuttaa päivämäärää: Näppäile koodi 1 ja pidä ensin painiketta 0 alhaalla n. 2 sekuntia. Pidä painiketta 2 alhaalla n. 2 sekuntia. Älä odota näyttöä, vaan näppäile uusi päivämäärä. AUTOMAATTISEN YÖKYTKENNÄN TARKASTUS JA OHJELMOINTI KOODI 1, 1. Näppäile pääkäyttökoodi 1 (oletusarvo 1234), merkkivalot alkavat vilkkua. 2. Pidä painiketta 8 alhaalla n. 2 sekuntia, näyttöön tulee u (user). 3. Pidä painiketta 8 alhaalla n. 2 sekuntia, näyttöön tulee A. 4. Jos et tee mitään hetken kuluttua näyttöön tulee automaattisen yökytkennän kellonaika ja sen jälkeen u. Kun haluat muuttaa kellonaikaa näppäile uusi aika neljällä numerolla välittömästi sen jälkeen kun näyttöön on tullut A. Järjestelmä palaa hetken kuluttua automaattisesti päivätilaan. Voit myös poistua ohjelmointitilasta pitämällä painiketta 9 alhaalla n. 2 sekuntia. Kun haluat poistaa automaattisen yökytkennän käytöstä, ohjelmoi kellonajaksi Program 8 Program 8 VIIMEISIN KANSISUOJAHÄLYTYS KOODI 1, Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi ja pidä painiketta 3 alhaalla n. 2 sekuntia: näyttöön tulee viimeisin kansisuojahälytyksen aiheuttanut silmukka. VIIMEISIMMÄT YÖ- JA PÄIVÄKYTKENNÄT KOODI 1, Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi hetkeksi ja pidä painiketta 5 alhaalla n. 2 sekuntia. Näyttöön tulee päiväkytkentäaika, u (user), käyttäjänumero ja o (open). Sen jälkeen yökytkentäaika, u (user), käyttäjänumero ja c (close). RYÖSTÖHÄLYTYS Pitämällä painikkeita * ja # yhtäaikaa alhaalla n. 2 sekuntia käynnistetään ryöstöhälytys. V / JSi 13

14 4.1 NÄPPÄIMISTÖN MERKKIÄÄNET Järjestelmän käyttönäppäimistön merkkiäänet helpottavat järjestelmän käyttöä ja ohjelmointia. Näppäimistö toimii myös paikallishälyttimenä. MERKKIÄÄNI TAPAHTUMA Lyhyt merkkiääni Näppäimen painallus Pitkä merkkiääni Näppäimen pitäminen alhaalla Pitkä merkkiääni + E näytössä Virheellinen ohjelmointi Kaksi merkkiääntä Käyttökoodin ohjelmointi hyväksytty Viisi pitkää merkkiääntä Poistumisviive päättyy Viisi merkkiääntä + avoimen silmukan numero näyttöön Järjestelmä yritetään kytkeä yötilaan, kun murto- tai 24 h-silmukka auki Seitsemän merkkiääntä Oven avaus koodilla 7 Jatkuva merkkiääni Tuloviive käynnissä Katkonainen jatkuva merkkiääni Hälytystila 4.3 MERKKIVALOT Käyttönäppäimistössä on neljä merkkivaloa, jotka antavat tietoa järjestelmän tilasta. PUNAINEN ARMED (YÖTILA/HÄLYTYS)-merkkivalo EI PALA Kaikki järjestelmän alueet päivätilassa. VILKKUU HITAASTI PALAA KIINTEÄSTI VILKKUU NOPEASTI Ainakin yksi järjestelmän alue yötilassa. Kaikki järjestelmän alueet yötilassa. Järjestelmä hälyttänyt VIHREÄ STATUS (PÄIVÄTILA)-merkkivalo EI PALA Kaikki järjestelmän alueet yötilassa. VILKKUU HITAASTI PALAA KIINTEÄSTI VILKKUU NOPEASTI Jokin järjestelmän ilmaisin hälyttää. Kaikki järjestelmän ilmaisimet OK. Kansisuojahälytys. ORANSSI SHUNT (IRTIKYTKENTÄ)-merkkivalo PALAA KIINTEÄSTI Jokin silmukka irtikytketty. VILKKUU HITAASTI PUNAINEN FIRE (PALO)-merkkivalo VILKKUU HITAASTI VILKKUU NOPEASTI 8 sekunnin ajan osavalvonnan jälkeen. Varoitus ennen palohälytystä. Palohälytys KAKSI (VASEMMAN PUOLEISTA) merkkivaloa vilkkuu: laite odottaa koodin tai koodin järjestysnumeron näppäilyä. Päivätilassa ilmoittaa 24 tunnin silmukan +hälytyksestä. KOLME (OIKEAN PUOLEISTA) merkkivaloa vilkkuu: päivätilassa valot ilmoittavat verkkosyötön puuttumisesta. Yötilassa ne ilmoittavat aikaisemmin tapahtuneesta verkkokatkoksesta. Käyttäjän 1 ohjelmoidessa puhelinnumeroa 1 merkkivalot vilkkuvat, kun laite odottaa puhelinnumeron näppäilemistä. NELJÄ merkkivaloa vilkkuu koodin näppäilyn jälkeen kun laite odottaa toiminnon näppäilyä. V / JSi 14

15 4.5 NÄYTÖN MERKITYKSET Käyttönäppäimistössä on 7-segmenttinen numeronäyttö. Näytössä ilmoitetaan hälyttäneiden, viallisten ja irtikytkettyjen silmukoiden numerot. Lisäksi näytöllä on seuraavia merkityksiä: Näyttö Ar AL C C c Toiminta Alue yötilassa (ei hälytyksiä) Alue yötilassa (hälytys päällä) Näkyy näytössä, kun aloitetaan puhelinnumeron 1 ohjelmointi tai testaus. Vilkkuva C ilmoittaa puhelinlinjan viasta. Kun ovikellotoiminta kytketään päälle painikkeella 5, c ilmoittaa ovikellotoiminnan kytkeytyneen päälle. tai Ilmoittaa tapahtumamuistia selattaessa järjestelmän kytkemisestä yötilaan (closing) dr Alue päivätilassa (ei hälytyksiä) dl Alue päivätilassa (hälytys päällä) P Alue tai Tauko numeronvalinnassa: Kun näytetään puhelinnumeroita P ilmoittaa n. 2 sekunnin viiveestä numeroiden välillä. E Ilmoittaa ohjelmointivirheestä h Ilmoittaa osavalvontatilasta H Ryöstöhälytys käyttönäppäimistöltä o Ilmoittaa tapahtumamuistia selattaessa järjestelmän päiväkytkennästä (opening) Akkuvika (Low battery) Kansisuojahälytys Ilmoittaa ohjelmoinnin onnistumisesta (Update) Ilmoittaa tapahtumamuistia selattaessa käyttäjä (user) numeron, samoin käyttäjiä ohjelmoitaessa Ilmoittaa yökytkennän yhteydessä jonkin viiveettömän silmukan olevan hälytystilassa. L t, nro U u, nro 5. OHJELMOINTI 5.1 KOODIEN OHJELMOINTI Järjestelmään voidaan ohjelmoida kuusitoista 1-6 numeroa pitkää käyttökoodia ja asentajakoodi. Kullekin koodille voidaan ohjelmoida alue, jota sen avulla kytketään päälle ja pois. Numeroa 0 ei voi käyttää koodin ensimmäisenä numerona, koska 0 painikkeella suoritetaan silmukan irtikytkentä. Jos uhkakooditoimintoa käytetään 0 ei saa olla koodin viimeisenä numerona. Jos järjestelmän pikakytkentä painikkeella 5 on ohjelmoitu käyttöön numeroa 5 ei voi käyttää koodin ensimmäisenä numerona. Koodi 1 on pääkäyttäjäkoodi, jonka avulla voidaan ohjelmoida muut käyttökoodit. Koodilla 1 voidaan kytkeä kaikki alueet kerralla päivätilaan / yötilaan. Koodit 2-16 ovat käyttökoodeja. Koodi 7 on käyttökoodi, joka voidaan vaihtoehtoisesti ohjelmoida ohjaamaan esim. sähkölukkoa. Koodi 17 on asentajakoodi, jonka avulla järjestelmä voidaan ohjelmoida. V / JSi 15

16 KÄYTTÖKOODIEN OHJELMOINTI KOODILLA 1 KOODI 1, Program 8 Näppäile koodi 1 ja pidä painiketta 8 alhaalla n. 2 sekuntia ja kaikki merkkivalot alkavat vilkkua. 1. Näyttöön tulee u (user). 2. Kaksi vasemmanpuoleista merkkivaloa vilkkuu. 3. Näppäile koodin järjestysnumero kahdella numerolla (01-16) 4. Kolme oikeanpuoleista merkkivaloa vilkkuvat ja näppäimistö antaa pitkän merkkiäänen ja näyttää koodin järjestysnumeron. 5. Näppäile uusi koodi (1-6 numeroa). 6. Hetken päästä näyttöön tulee U ilmoittaen ohjelmoinnin onnistumisesta (Update). 7. Näyttöön u, voit ohjelmoida seuraavan käyttäjän jatkamalla kohdasta 5. tai voit palata päivätilaan pitämällä alhaalla painiketta 9. Jos et tee mitään laite palaa päivätilaan hetken kuluttua. KOODIEN OHJELMOINTI ASENTAJAKOODILLA (KAIKKI KOODIT) 1. Kun järjestelmä on ohjelmointitilassa näppäile osoite 099, u näyttöön. 2. Kaksi vasemmanpuoleista merkkivaloa vilkkuvat 3. Näppäile koodin järjestysnumero kahdella numerolla (01-17),näppäimistö antaa pitkän merkkiäänen, näppäile tämän jälkeen uusi koodi (1-6 numeroa). 4. Hetken päästä näyttöön tulee U ilmoittaen ohjelmoinnin onnistumisesta (Update). 5. Näyttöön u, voit ohjelmoida seuraavan käyttäjän jatkamalla kohdasta 3. Jos et tee mitään laite palaa hetken kuluttua päivätilaan, voit palata päivätilaan myös pitämällä alhaalla painiketta JÄRJESTELMÄN OHJELMOINTI OHJELMOINTITILAAN MENO ASENTAJAKOODI, Näppäile asentajakoodi ja pidä painiketta 8 alhaalla n. 2 sekuntia, kaikki merkkivalot alkavat vilkkua. Näyttöön tulee P (Program). Pääset pois ohjelmointitilasta pitämällä alhaalla painiketta 9. Program OHJELMOINTITAULUKKO Osoitteeseen ohjelmoitu tieto voidaan tarkastaa näppäilemällä osoite, hetken kuluttua näyttöön tulee ko. osoitteeseen ohjelmoitu tieto. Ohjelmointi suoritetaan näppäilemällä osoite ja välittömästi sen jälkeen uusi arvo. Oletusarvot on esitetty taulukossa, jos osoitteessa ei ole oletusarvoa on ruutu tyhjä. Osoitteet on esitetty varjostetuissa ruudussa. V / JSi 16

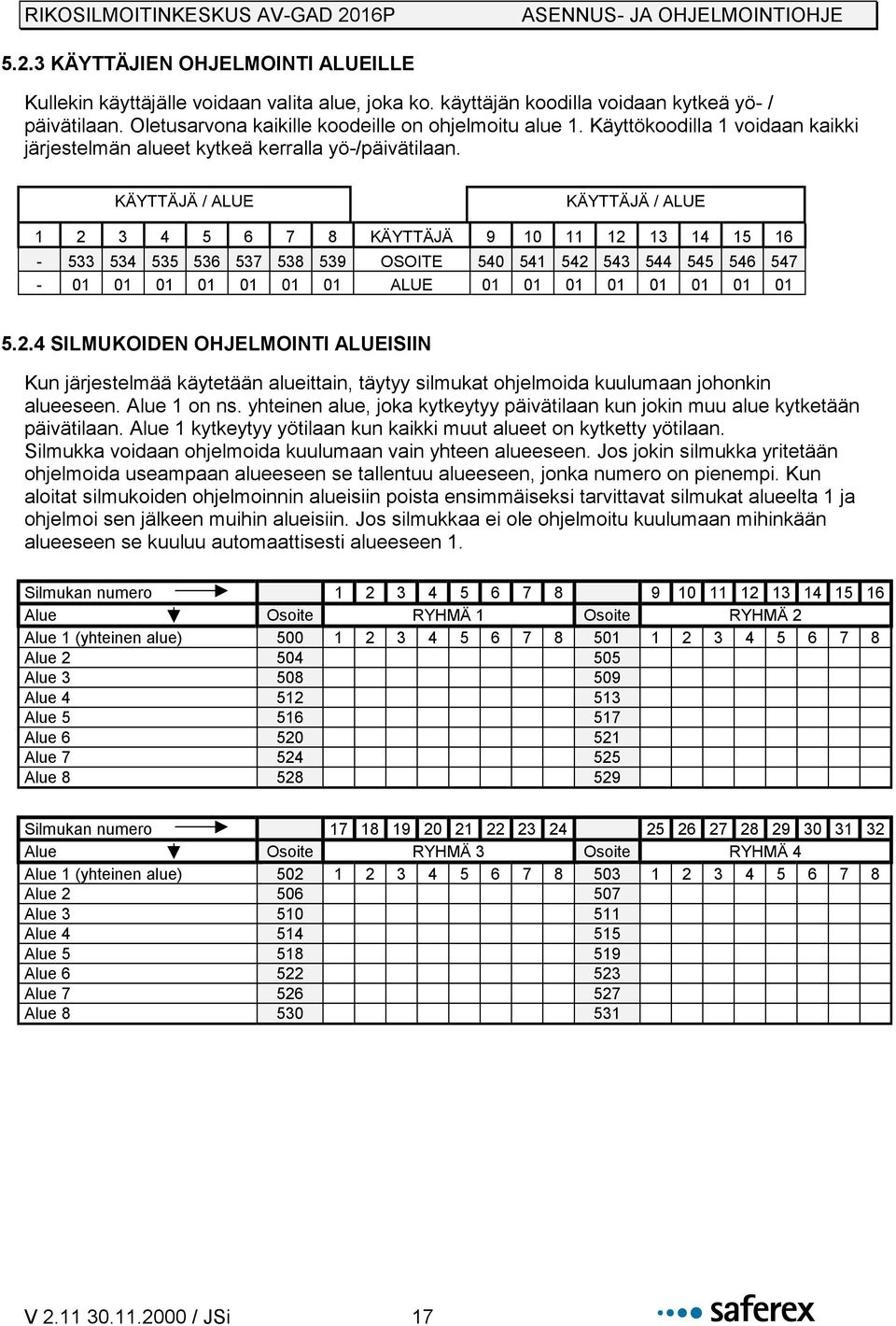

17 5.2.3 KÄYTTÄJIEN OHJELMOINTI ALUEILLE Kullekin käyttäjälle voidaan valita alue, joka ko. käyttäjän koodilla voidaan kytkeä yö- / päivätilaan. Oletusarvona kaikille koodeille on ohjelmoitu alue 1. Käyttökoodilla 1 voidaan kaikki järjestelmän alueet kytkeä kerralla yö-/päivätilaan. KÄYTTÄJÄ / ALUE KÄYTTÄJÄ / ALUE KÄYTTÄJÄ OSOITE ALUE SILMUKOIDEN OHJELMOINTI ALUEISIIN Kun järjestelmää käytetään alueittain, täytyy silmukat ohjelmoida kuulumaan johonkin alueeseen. Alue 1 on ns. yhteinen alue, joka kytkeytyy päivätilaan kun jokin muu alue kytketään päivätilaan. Alue 1 kytkeytyy yötilaan kun kaikki muut alueet on kytketty yötilaan. Silmukka voidaan ohjelmoida kuulumaan vain yhteen alueeseen. Jos jokin silmukka yritetään ohjelmoida useampaan alueeseen se tallentuu alueeseen, jonka numero on pienempi. Kun aloitat silmukoiden ohjelmoinnin alueisiin poista ensimmäiseksi tarvittavat silmukat alueelta 1 ja ohjelmoi sen jälkeen muihin alueisiin. Jos silmukkaa ei ole ohjelmoitu kuulumaan mihinkään alueeseen se kuuluu automaattisesti alueeseen 1. Silmukan numero Alue Osoite RYHMÄ 1 Osoite RYHMÄ 2 Alue 1 (yhteinen alue) Alue Alue Alue Alue Alue Alue Alue Silmukan numero Alue Osoite RYHMÄ 3 Osoite RYHMÄ 4 Alue 1 (yhteinen alue) Alue Alue Alue Alue Alue Alue Alue V / JSi 17

18 5.2.6 SILMUKOIDEN OMINAISUUDET SILMUKAT 1-16 Silmukan numero Toiminto Osoite RYHMÄ 1 Osoite RYHMÄ 2 Silmukka käytössä Viivesilmukka tuloviive Viivesilmukka tuloviive Kauttakulkusilmukka tuntinen silmukka Palosilmukka Päiväsilmukka Kertahälytys Kolme hälytystä Ovikellotoiminta Avautuva ei päätevastusta Kaksoisvastus Viivästys tehonkytkennässä Nopea silmukka Irtikytkeytyy osavalvonnassa Irtikytkeytyy automaattisesti Voi irtikytkeä Paikallishälytys Alarm 1 lähtö Alarm 2 lähtö SLO lähtö Hälytyksensiirto Näppäimistön summeri Sulkeutuva ei päätevastusta SILMUKAT Silmukan numero Toiminto Osoite RYHMÄ 1 Osoite RYHMÄ 2 Silmukka käytössä Viivesilmukka tuloviive Viivesilmukka tuloviive Kauttakulkusilmukka tuntinen silmukka Palosilmukka Päiväsilmukka Kertahälytys Kolme hälytystä Ovikellotoiminta Avautuva ei päätevastusta Kaksoisvastus Viivästys tehonkytkennässä Nopea silmukka Irtikytkeytyy osavalvonnassa Irtikytkeytyy automaattisesti Voi irtikytkeä Paikallishälytys Alarm 1 lähtö Alarm 2 lähtö SLO lähtö Hälytyksensiirto Näppäimistön summeri Sulkeutuva ei päätevastusta Automaattinen irtikytkentä toimii vain murtosilmukoilla 2 SLO lähtö ei ole ajoitettu, vaan se palautuu normaalitilaan vasta kun järjestelmä kuitataan. V / JSi 18

19 Silmukoiden ominaisuudet ohjelmoidaan näppäilemällä ensin osoite ja välittömästi sen jälkeen niitä silmukoita vastaavat numerot, joille ko. toiminta/ominaisuus halutaan ohjelmoida. Näppäilemällä osoitteeseen arvo 0 voidaan ko. toiminta poistaa kaikilta osoitteen silmukoilta. KUN VAIHDAT SILMUKKATYYPIN TOISEKSI, POISTA ENSIN VANHA OHJELMOINTI KO. SILMUKALTA. VAIN YKSI SILMUKKATYYPPI VOI OLLA OHJELMOITUNA KULLEKIN SILMUKALLE, MUUTEN SILMUKKA EI TOIMI OIKEIN SILMUKAT KÄYTÖSSÄ Tähän osoitteeseen ohjelmoidaan käytössä olevat silmukat. Käyttämättömien silmukoiden riviliittimille ei tarvitse kytkeä vastuksia tai oikosulkulankoja VIIVESILMUKKA TULOVIIVE 1 Viivesilmukka, jonka tuloviive ohjelmoidaan osoitteeseen 060 (maks. 99 s ) VIIVESILMUKKA TULOVIIVE 2 Viivesilmukka, jonka tuloviive ohjelmoidaan osoitteeseen 061 (maks. 254 s ) KAUTTAKULKUSILMUKKA Kauttakulkusilmukka ei hälytä tulo- eikä poistumisviiveen aikana. Kauttakulkusilmukka ei kuitenkaan käynnistä tuloviivettä, vaan silmukan hälyttäessä ennen viivesilmukkaa se aktivoi hälytyksen välittömästi. Tätä silmukkatyyppiä käytetään esim. tulo/poistumisreitillä olevassa tilailmaisimessa TUNTINEN SILMUKKA Kun silmukka ohjelmoidaan 24 tuntiseksi silmukaksi sen hälytys aiheuttaa paikallishälytyksen ja hälytyksen siirron myös järjestelmän ollessa päivätilassa. Silmukan hälyttäessä näppäimistön ARMED merkkivalo vilkkuu. Jos 24 tuntinen silmukka on hälytystilassa kuittauksen jälkeenkin, näppäimistön summeri antaa varoitusäänen n. 10 sekunnin kuluttua. Jos silmukkaa ei korjata tai kytketä irti se aiheuttaa hälytyksen n. 10 sekunnin kuluttua varoitusäänen jälkeen. Jos paikallishälyttiminä käytetään kaiuttimia on hälytysääni erilainen kuin muissa hälytyksissä PALOSILMUKAT Kun silmukka ohjelmoidaan palosilmukaksi sen hälytys käynnistää paikallishälytyksen ja hälytyksen siirron myös järjestelmän ollessa päivätilassa. Silmukan hälyttäessä näppäimistön FIRE merkkivalo syttyy. Jos palosilmukka on hälytystilassa kuittauksen jälkeenkin näppäimistön summeri antaa varoitusäänen n. 10 sekunnin kuluttua. Jos silmukkaa ei korjata tai kytketä irti se aiheuttaa uuden hälytyksen n. 10 sekunnin kuluttua varoitusäänen jälkeen. Jos paikallishälyttiminä käytetään kaiuttimia on hälytysääni erilainen kuin muissa hälytyksissä. Jos ohjelmoit palosilmukan toimimaan ilman päätevastusta, se on automaattisesti sulkeutuvalla koskettimella toimiva silmukka. Jos tarvitset avautuvalla koskettimella toimivaa silmukkaa ohjelmoi ja kytke se toimimaan päätevastuksen kanssa PÄIVÄSILMUKKA Järjestelmän (alueen) ollessa päivätilassa ja päiväsilmukan hälyttäessä käyttönäppäimistön summeri antaa hälytysääntä ja silmukan numero näkyy näytössä. Hälytys kuitataan näppäilemällä koodi ja pitämällä painiketta 9 alhaalla n. 2 sekuntia. Yötilassa se toimii kuten tavallinen murtosilmukka. Tätä silmukkatyyppiä voidaan käyttää esim. kansisuojasilmukkana KERTAHÄLYTYS Silmukan avautuminen aktivoi paikallishälytyksen ja hälytyksensiirron vain kerran. Seuraava hälytys on mahdollinen vasta järjestelmän päiväkytkennän jälkeen. Tällä toiminnolla voidaan estää esim. ilmaisimen viasta johtuvat toistuvat hälytykset, jotka voivat aiheuttaa häiriötä naapureille tai tukkia hälytyskeskuksen vastaanottimen. V / JSi 19

20 KOLME HÄLYTYSTÄ Silmukka aiheuttaa maksimissaan kolme hälytystä. Käyttö kuten edellisessä toiminnossa OVIKELLOTOIMINTA Järjestelmän ollessa päivätilassa käyttönäppäimistön summeri antaa sarjan merkkiääniä, kun silmukka avautuu. Toiminto kytketään päälle ja pois pitämällä painiketta 5 alhaalla. Merkkiäänien määrä voidaan ohjelmoida osoitteeseen AVAUTUVA EI PÄÄTEVASTUSTA Silmukat voidaan ohjelmoida niin, että ne kytketään ilman päätevastusta. Jos silmukat ohjelmoidaan tämän tyyppisiksi järjestelmä ei täytä SVK:n B-luokan vaatimuksia KAKSOISVASTUS Silmukat voidaan ohjelmoida niin, että niissä käytetään kahta päätevastusta (2,2 kω ja 4,7 kω). Tällä silmukkarakenteella voidaan hälytys- ja kansikoskettimet kytkeä samoilla johtimilla VIIVÄSTYS TEHONKYTKENNÄSSÄ Silmukat voidaan ohjelmoida niin, että ne eivät aiheuta hälytystä 60 sekunnin aikana täydellisen sähkökatkoksen jälkeen. Tätä silmukkatyyppiä voidaan käyttää sellaisten ilmaisimien kanssa, jotka vaativat lämpiämisajan NOPEA SILMUKKA Tällaiseen silmukkaan voidaan kytkeä värähtely- (inertia) koskettimia tai muita ilmaisimia, jotka vaativat nopean vasteajan. Vasteaikaa voidaan muuttaa osoitteessa 059. Silmukan nopeuttaminen lisää myös vikahälytysten riskiä IRTIKYTKEYTYY OSAVALVONNASSA Silmukka voidaan ohjelmoida kytkeytymään irti, kun järjestelmä (alue) kytketään osavalvontatilaan IRTIKYTKEYTYY AUTOMAATTISESTI Silmukka voidaan ohjelmoida irtikytkeytymään automaattisesti jos se on hälytystilassa kun järjestelmää kytketään yötilaan. Kun jokin silmukka irtikytkeytyy syttyy näppäimistössä oranssi SHUNT merkkivalo. Viive-, kauttakulku- palo- ja 24 tuntiset silmukat eivät irtikytkeydy automaattisesti VOI IRTIKYTKEÄ Silmukoille voidaan määritellä onko niiden irtikytkeminen mahdollista PAIKALLISHÄLYTYS Silmukoille voidaan määritellä aktivoiko niiden aiheuttama hälytys paikallishälytyksen ALARM 1 LÄHTÖ Silmukoille voidaan määritellä aktivoiko niiden aiheuttama hälytys hälytyslähdön A ALARM 2 LÄHTÖ Silmukoille voidaan määritellä aktivoiko niiden aiheuttama hälytys hälytyslähdön A SLO LÄHTÖ Silmukoille voidaan määritellä aktivoiko niiden aiheuttama hälytys hälytyslähdön SLO V / JSi 20

21 HÄLYTYKSENSIIRTO Silmukoille voidaan määritellä aktivoiko niiden aiheuttama hälytys hälytyksensiirron NÄPPÄIMISTÖN SUMMERI Silmukoille voidaan määritellä aktivoiko niiden aiheuttama hälytys näppäimistön summerin SULKEUTUVA SILMUKKA EI PÄÄTEVASTUSTA Silmukat voidaan ohjelmoida toimimaan sulkeutuvilla koskettimilla ilman päätevastusta RYÖSTÖ- JA KANSISUOJAHÄLYTKSET Ryöstöhälytys 074 Kansisuojahälytys 075 Paikallishälytys 1 24 h täyshälytys 1 Alarm 1 lähtö 2 Alarm 1 lähtö 2 Alarm 2 lähtö 3 Alarm 2 lähtö 3 SLO lähtö (4) SLO lähtö 4 Hälytyksen siirto (5) 5 Tehdasasetusarvot merkitty suluilla. Näihin osoitteisiin ohjelmoidaan mitä hälytyslähtöjä ryöstöhälytys (näppäimistöltä) ja kansisuojahälytys aktivoivat. Ohjelmointi suoritetaan näppäilemällä osoite ja välittömästi sen jälkeen haluttujen toimintojen numerot peräkkäin. Kun osoitteen 075 kohta 1 on ohjelmoitu käyttöön kansisuojahälytys toimii kuten 24-tuntinen silmukka (aktivoi sireenit ja hälytyksen siirron myös päivätilassa, jos silmukalle ohjelmoitu) ja se kuitataan koodilla AJOITUKSET Tulo- Viive 1 Tuloviive 2 Poistumis viive Sireenin soimisaika Sireeni päällä Sireeni pois Lähtö A1 aika Lähtö A2 aika Ovikello merkkiääni Ei käytössä Sek Sek x 4 Sek x 4 Min Sek Sek Sek Min Kpl Sek Ohjelmointi suoritetaan näppäilemällä ensin ohjelmapaikan osoite ja välittömästi sen jälkeen haluttu arvo kaksinumeroisena. 060 TULOVIIVE 1 on tähän osoitteeseen ohjelmoitu arvo sekunteina. 061 TULOVIIVE 2 on tähän osoitteeseen ohjelmoitu arvo sekunteina kerrottuna neljällä (maksimi 4 x 64 = 256 sekuntia) 062 POISTUMISVIIVE on tähän osoitteeseen ohjelmoitu arvo kerrottuna neljällä (maksimi 4 x 64 = 256 sekuntia) 063 SIREENIN SOIMISAIKA on tähän osoitteeseen ohjelmoitu aika minuutteina, jonka jälkeen sireenit vaikenevat automaattisesti, vaikka hälytystä ei kuitattaisikaan. 064 SIREENI PÄÄLLÄ V / JSi 21

22 Hälytystilanteessa sireeni soi katkonaisesti, tähän osoitteeseen ohjelmoidaan sireenin soimisaika sekunteina. 065 SIREENI POIS Hälytystilanteessa sireeni soi katkonaisesti, tähän osoitteeseen ohjelmoidaan sireenin poisoloaika sekunteina. 066 LÄHTÖ A1 AIKA on tähän osoitteeseen ohjelmoitu aika sekunteina, jonka kuluttua hälytyksen jälkeen lähtö automaattisesti palautuu normaalitilaan. 068 OVIKELLO Tähän osoitteeseen ohjelmoidaan montako merkkiääntä näppäimistön summeri antaa ovikellosilmukan avautuessa JÄRJESTELMÄN OMINAISUUDET Ohjelmointi suoritetaan näppäilemällä ensin ohjelmapaikan osoite ja välittömästi sen jälkeen haluttujen toimintojen numerot peräkkäin. Tehdasasetusarvot merkitty suluilla. 070 OMINAISUUS 070 Sireenitesti yökytkettäessä 1 3 merkkiääntä päiväkytkennässä (2) Tuloviiveen merkkiääni (3) Merkkiääni painalluksesta (4) Ei merkkivaloja yötilassa 5 Akkutesti yökytkennässä (6) Lukon ohjaus koodilla 7 7 Ryöstöhälytys näppäimistöltä (8) 1 SIREENITESTI YÖKYTKETTÄESSÄ Kun tämä toiminto on käytössä sireenit soivat lyhyesti kun järjestelmä kytkeytyy yötilaan. 2 KOLME MERKKIÄÄNTÄ PÄIVÄKYTKENNÄSSÄ Kun tämä toiminto on käytössä näppäimistö antaa kolme merkkiääntä kun järjestelmä (alue)kytketään päivätilaan. 3 TULOVIIVEEN MERKKIÄÄNI Kun tämä toiminto on käytössä näppäimistön summeri alkaa soida tuloviiveen käynnistyessä. 4 MERKKIÄÄNI PAINALLUKSESTA Kun tämä toiminto on käytössä näppäinten painallukset vahvistetaan lyhyellä merkkiäänellä. Jos toiminto ohjelmoidaan pois käytöstä myös viiveiden merkkiäänet poistuvat käytöstä. 5 EI MERKKIVALOJA YÖTILASSA Kun tämä toiminto on käytössä näppäimistö on täysin pimeä järjestelmän ollessa yötilassa. 6 AKKUTESTI YÖKYTKENNÄSSÄ Kun tämä toiminto on käytössä järjestelmän akku testataan aina yökytkennän yhteydessä. 7 LUKON OHJAUS KOODILLA 7 Kun tämä toiminto on käytössä koodin 7 näppäily aktivoi SLO lähdön n. 5 sekunnin ajaksi, samalla näppäimistö antaa seitsemän merkkiääntä.. 8 RYÖSTÖHÄLYTYS NÄPPÄIMISTÖLTÄ Kun tämä toiminto on käytössä voidaan näppäimistöltä antaa ryöstöhälytys painamalla * ja # painikkeita yhtäaikaa. V / JSi 22

23 071 OMINAISUUS 071 Puhelinnumeron 1 poisto päiväkytkennässä (1) Yökytkentä ilman koodia (näppäin 5) 2 SLO lähtö on kuittauslähtö 3 Hälyttävien silmukoiden näyttö yötilassa 4 Ei käytössä 5 Yötilaan lukkiutuminen kansisuojahälystä 6 Pulssimallinen ohisulkija (7) Koodi 8 kertakäyttökoodi 8 1. PUHELINNUMERON 1 POISTO PÄIVÄKYTKENNÄSSÄ Kun tämä toiminto on käytössä 1. puhelinnumero poistuu muistista aina kun järjestelmä kytketään päivätilaan. 2. YÖKYTKENTÄ ILMAN KOODIA Kun tämä toiminto on käytössä voidaan järjestelmä kytkeä yötilaan ilman koodia painamalla painiketta SLO 1 LÄHTÖ ON KUITTAUSLÄHTÖ Kun tämä toiminto on käytössä SLO 1 lähtö kytkeytyy miinukseen muutaman sekunnin ajaksi kun 9 painiketta pidetään alhaalla. 4. HÄLYTTÄVIEN SILMUKOIDEN NÄYTTÖ YÖTILASSA Kun tämä toiminto on käytössä näppäimistöllä näkyy hälytyksen aiheuttanut silmukka yötilassakin suoraan ilman koodia. 6. YÖTILAAN LUKKIUTUMINEN KANSISUOJAHÄLYSTÄ Kun tämä toiminto on käytössä voidaan kansisuojahälytyksen jälkeen järjestelmä kytkeä päivätilaan vain asentajakoodin avulla. 7. PULSSIMALLINEN OHISULKIJA Kun tämä toiminto on käytössä järjestelmä vaihtaa tilaa aina kun KEY tulo kytketään miinukseen. 8. KOODI 8 YÖKYTKENTÄKOODI Kun tämä toiminto on käytössä koodilla 8 voidaan kytkeä laite vain yötilaan. Kun toiminto on käytössä järjestelmä voidaan kytkeä koodilla 8 päivätilaan vain 30 sekunnin ajan yökytkennän jälkeen.r OMINAISUUS 072 Tasajännitelähdöt sireeneille 1 Yksityiskohtainen hälytysmuisti (2) Yö/päivä tietojen siirto (3) Testisoitto hälytyskeskukseen 4 Irtikytkentätietojen siirto yökytkennässä 5 Poistumisviive alkaa kun viivesilmukat OK 6 ON lähtö ohjaa puheviestimoduulia 7 Sallitaan koodien palautus tehdasasetuksiin (8) V / JSi 23

24 TASAJÄNNITELÄHDÖT SIREENEILLE Kun tämä toiminto on Sireenilähdöistä saadaan 12 Voltin tasajännite hälytystilanteessa. Jos toiminta ei ole ohjelmoitu käyttöön lähtöihin voidaan kytkeä 8 ohmin kaiuttimet. 2. YKSITYISKOHTAINEN TAPAHTUMAMUISTI Kun tämä toiminto on käytössä voidaan järjestelmän muistista tarkastaa 99 viimeisintä tapahtumaa. 3. YÖ/PÄIVÄ TIETOJEN SIIRTO Kun tämä toiminto on käytössä siirretään hälytyskeskukseen myös yö/päivä kytkentätiedot. 4. TESTISOITTO HÄLYTYSKESKUKSEEN Kun tämä toiminto on käytössä laite soittaa kerran vuorokaudessa automaattisen testisoiton hälytyskeskukseen. 5. IRTIKYTKENTÄTIETOJEN SIIRTO YÖKYTKENNÄSSÄ Kun tämä toiminto on käytössä siirretään yökytkennän yhteydessä tieto irtikytketyistä silmukoista (vajaatieto). 6. POISTUMISVIIVE ALKAA KUN VIIVESILMUKAT OK Kun tämä toiminto on käytössä poistumisviive alkaa vasta kun kaikki viivesilmukat ovat kiinni. Tätä toimintoa voidaan käyttää kun tarvitaan erittäin pitkä poistumisviive. 7. ON LÄHTÖ OHJAA PUHEVIESTIMODULIA Kun tämä toiminto on käytössä ON lähtöä voidaan käyttää ohjaamaan puheviestimoduulia, lähtö aktivoituu vasta numeronvalinnan jälkeen. 8. SALLITAAN KOODIEN PALAUTUS TEHDASASETUKSIIN Kun tämä toiminto on käytössä voidaan laitteeseen palauttaa tehdasasetuskoodit painamalla * ja # painikkeita kahdenkymmenen sekunnin aikana tehonsyötön kytkennän jälkeen. 073 OMINAISUUS 073 Avoimien silmukoiden näyttö päivätilassa 1 Testisoitto tunneittain 2 Akkuvarmennettu sireeni 3 Merkkiäänet poistumisviiveen loppuessa 4 Ohisulkija kytkee järjestelmän osavalvontatilaan 5 Kaksi hälytysääntä kaiuttimella päiväkytkennässä 6 Alarm 1 lähtö kuittautuu sireenin vaietessa (7) Avautuvat transistorilähdöt 8 1. AVOIMIEN SILMUKOIDEN NÄYTTÖ PÄIVÄTILASSA Kun tämä toiminto on käytössä käyttönäppäimistön näytössä näytetään hälyttävät silmukat laitteiston ollessa päivätilassa. 2. TESTISOITTO TUNNEITTAIN Kun tämä toiminto on käytössä laite soittaa testisoiton hälytyskeskukseen kerran tunnissa. 3. AKKUVARMENNETTU SIREENI Kun tämä toiminto on käytössä sireenilähdöissä on normaalisti 12 V:n latausjännite sireenin akkua varten. Järjestelmän hälyttäessä jännite katkeaa. 4. MERKKIÄÄNET POISTUMISVIIVEEN LOPPUESSA Kun tämä toiminto on ohjelmoitu käyttöön näppäimistö antaa viisi merkkiääntä kun poistumisviive päättyy. 5. OHISULKIJA KYTKEE JÄRJESTELMÄN OSAVALVONTATILAAN Kun tämä toiminto on valittu ohisulkija kytkee järjestelmän osavalvontatilaan. V / JSi 24

25 6. KAKSI MERKKIÄÄNTÄ KAIUTTIMELLA PÄIVÄKYTKENNÄSSÄ Kun käytetään kaiuttimia paikallishälyttiminä ne soivat kaksi kertaa lyhyesti kun järjestelmä kytketään päivätilaan ohisulkijalla. Toiminto on käyttökelpoinen radiokauko-ohjainta käytettäessä. 7. ALARM 1 LÄHTÖ KUITTAUTUU SIREENIN VAIETESSA Kun tämä toiminto on käytössä Alarm 1 lähtö on aktiivinen hälytyksen jälkeen, kunnes sireeni automaattisesti vaikenee tai hälytys kuitataan. 8. AVAUTUVAT TRANSISTORILÄHDÖT: Kun tämä toiminto ohjelmoidaan käyttöön ovat transistorilähdöt normaalisti kytkeytyneenä miinukseen ja avautuvat aktivoituessaan. 076 OMINAISUUS 076 SLO lähtö ohjaa puheviestimoduulia 1 Ei käytössä 2 Ei käytössä 3 Ei käytössä 4 Ei käytössä 5 Ei käytössä 6 Akun syväpurkauksen esto (7) Ei käytössä 8 1. SLO LÄHTÖ OHJAA PUHEVIESTIMODULIA Kun tämä toiminto on käytössä SLO lähtöä voidaan käyttää ohjaamaan puheviestimoduulia, lähtö aktivoituu vasta numeronvalinnan jälkeen. 7. AKUN SYVÄPURKAUKSEN ESTO Kun tämä toiminto on käytössä laite lopettaa toimintansa kun verkkojännite puuttuu ja laite tunnistaa akkuvian. - Verkkosyötön puuttuessa akku testataan 10 sekunnin välein. - Kun akkuvikatila on tunnistettu kolme kertaa laite lopettaa toimintansa jolloin: - Hälytyskeskukseen siirretään verkko- ja akkuvikatiedot. - Kaikki lähdöt palautetaan normaalitilaan. - Näppäimistön näyttöön tulee pyörivä kuvio sekuntia verkkosyötön paluun jälkeen laite palaa normaalitoimintaan, jonka jälkeen laitteen kellonaika ja päivämäärä on ohjelmoitava PUHELINNUMEROT Puh. nro 1 Puh. nro 2 Puh. nro 3 Puh. nro 4 OSOITE ARVO Puhelinnumerot 2 ja 3 voidaan ohjelmoida soittamaan hälytyskeskuksen vastaanottimelle. Tällöin numero 3 on varanumero johon laite ei soita jos se on onnistuneesti siirtänyt tiedon numeroon 2. Jos käytetään vain yhtä hälytyskeskusnumeroa se on ohjelmoitava numeroksi 2, V / JSi 25
