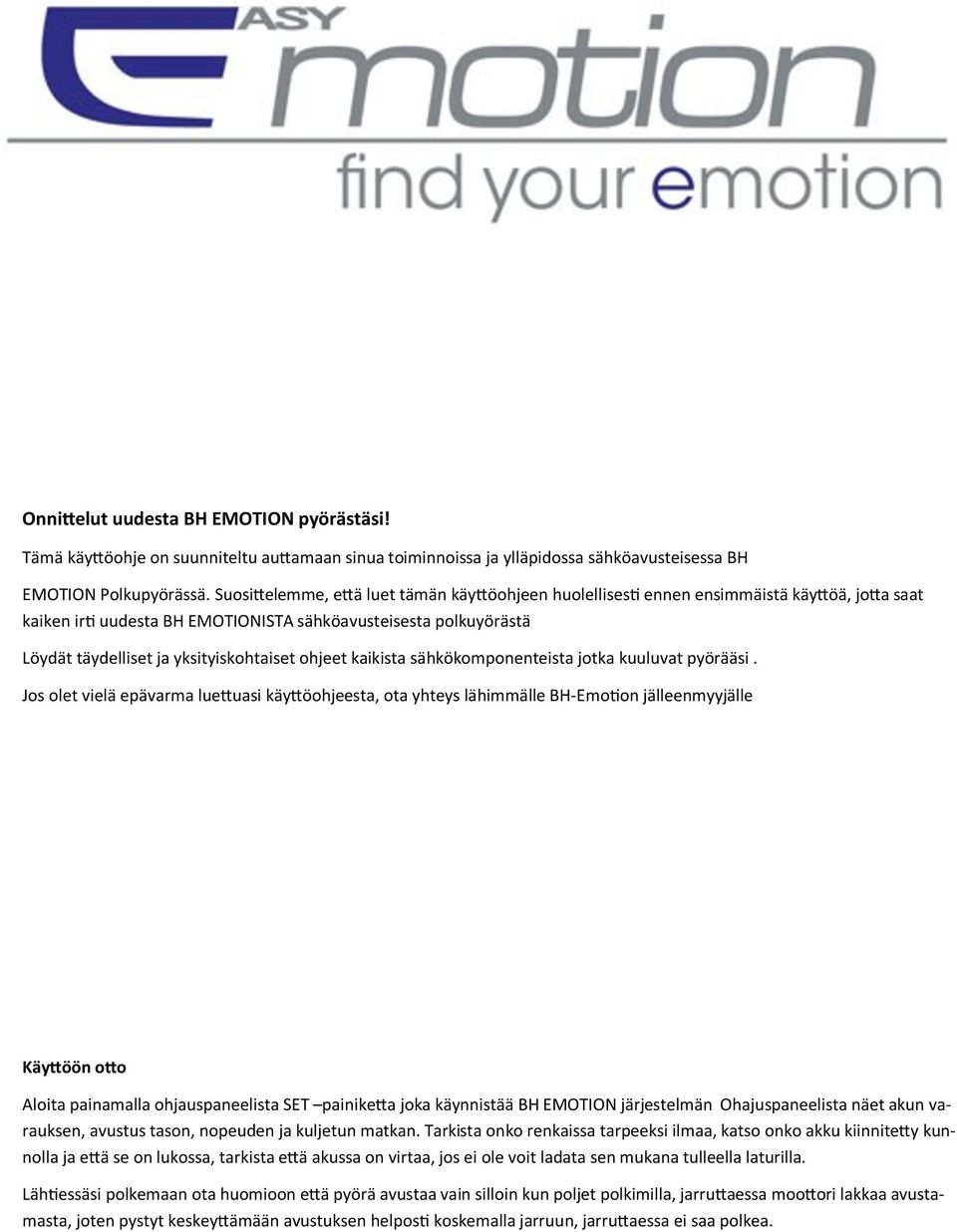

1 Onnittelut uudesta BH EMOTION pyörästäsi! Tämä käyttöohje on suunniteltu auttamaan sinua toiminnoissa ja ylläpidossa sähköavusteisessa BH EMOTION Polkupyörässä. Suosittelemme, että luet tämän käyttöohjeen huolellisesti ennen ensimmäistä käyttöä, jotta saat kaiken irti uudesta BH EMOTIONISTA sähköavusteisesta polkuyörästä Löydät täydelliset ja yksityiskohtaiset ohjeet kaikista sähkökomponenteista jotka kuuluvat pyörääsi. Jos olet vielä epävarma luettuasi käyttöohjeesta, ota yhteys lähimmälle BH-Emotion jälleenmyyjälle Käyttöön otto Aloita painamalla ohjauspaneelista SET painiketta joka käynnistää BH EMOTION järjestelmän Ohajuspaneelista näet akun varauksen, avustus tason, nopeuden ja kuljetun matkan. Tarkista onko renkaissa tarpeeksi ilmaa, katso onko akku kiinnitetty kunnolla ja että se on lukossa, tarkista että akussa on virtaa, jos ei ole voit ladata sen mukana tulleella laturilla. Lähtiessäsi polkemaan ota huomioon että pyörä avustaa vain silloin kun poljet polkimilla, jarruttaessa moottori lakkaa avustamasta, joten pystyt keskeyttämään avustuksen helposti koskemalla jarruun, jarruttaessa ei saa polkea.

2 Polkupyörä JÄRJESTELMÄ Miten se toimii? BH EMOTION avustusjärjestelmä koostuu seuraavista osista: moottori, joka avustaa polkupyörää moottorin sijainti kuvaa pyörän järjestelmää. o FDS (Front Drive System) Moottori sijaitsee etu navassa o IBS (Integrated Bottom bracket System) Moottori integroitu keskiöön o RDS (Rear Drive System) Moottori joka sijaitsee taka navassa B. näyttö paneeli, näyttää informaatiota ajosta ja voit vaihtaa avustustehoja. C. Akku, antaa virtaa moottorille ja muulle järjestelmälle. D. Momentintunnistin, Tunnistaa polkijan käyttämän poljinvoiman ja tämän mukaan säännöstelee avustutstehoa. E. Ohjainboksi, järjestelmän aivot, jotka lähettävät singaaleja muille konmponenteille

3 Ensimmäinen käyttöönotto - Lataa akkua 12tuntia ennen ensimmäistä käyttöä. - Aloita painamalla ohjauspaneelista SET painiketta joka käynnistää BH EMOTION järjestelmän. Ohjauspaneelista näet akun varauksen, avustus tason, nopeuden ja kuljetun matkan. - Tarkista: - Satulan ja ohjaustangon asento ja kiinnitys. - Jarrujen asennus ja säätö - Pyörine kiinnitys runkoon ja haarukkaan. - Rengaspaineet - Akun kiinnitys ja lukitus - Lähtiessäsi polkemaan ota huomioon että pyörä avustaa vain silloin kun poljet polkimilla, jarruttaessa moottori lakkaa avustamasta, joten pystyt keskeyttämään avustuksen helposti koskemalla jarruun, jarruttaessa ei saa polkea. NÄYTTÖPANEELI Yleisnäkymä näyttöpaneelista Järjestelmän näyttöpaneeli sijaitsee ohjaintangossa vasemmalla puolella. 1. SET pitkä painallus käynnistää ja sammuttaa järjestelmän. Lyhyt painallus vaihtaa ajotietokoneen informaatiota. 2. (+) lyhyt painallus lisää avustustehoa. Pohjassa pitämällä 6km/h. talutusavustin. 3. (-) lyhyt painallus vähentää avustustehoa. Pitkäpainallus kytkee pyörän valon ja näytön taustavalon. 4. Pyörän valojen ja näytön taustavalon ilmaisin. 5. Nopeusnäyttö 6. Järjestelmän vikailmaisin 7. Avustustehon ilmaisin. 8. Akun varaustilan ilmaisin. 9. Ajotietokoneen informaation ilmaisin. 10. Avustuksen katkaisun ilmaisin.

4 Vikakoodit SELITYS ERROR TOIMENPIDE Järjestelmässä ylijännite 01 Tarkista yhteys moottorin ja ohjainboksinvälillä, jos on ok. Järjestelmässä ylijännite 02 Vaihda ohjainboksi. TMM Sensori 03 Tarkista onko TMM sensorin ja ohjain boksin välinen yhteys kunnossa. Jos on tarkista sensorilta ulos tuleva jännite. Moottori 04 Tarkista moottorin tai ohjainboksin liitäntä. Moottorin sensori 05 Tarkista moottorin liitin. Jos anturi moottorin sisällä on rikki vaihda se uutteen. Tarkista onko moottori kytketty ohjain- Akku loppu 08 Tarkista akku tai korvaa se uudella. Moottorin blokkaus 09 Moottori on rikkoutunut. Järjestelmässä ylijännite 10 Moottorin liitin on huono/likainen. (vaihda/puhdista) Ylikuumeneminen 11 Lämpötila ylittää sallitun arvon. Ylikuumenemis-suoja 12 Ylikuumenemis-suoja kytkeytyy ja järjestelmä sammuu. Kommunikointi vika 13 Tarkista kaapelit ja liittimet. (näytönjalusta ja moottori) Poljin 14 Ota jalat pois polkimilta ja käynnistä järjestelmä uudestaan. Sensori vika 15 Säädä sensoria.

5 Näyttöpaneelin toiminta 1. Irrotettava näyttöpaneeli Käyttäjä voi tehdä näyttöpaneelin poistettavaksi tai ei, asenna tai poistat M3 ruuvin, kuten alla olevassa kuvassa: Oletuksena näyttöpaneeli on irrotettava. Seuraavista toimista, käyttäjä voi poistaa näyttöpaneeli ilman vaivaa: 1. Käyttäjä painaa läppää varovasti, joka sijaitsee Kääntöpuolella näyttöpaneelista. 2. Samalla kun painat läpän, käyttäjä liuttaa näyttöpaneelia eteenpäin. 3. näyttöpaneeli poistetaan kiinnikkeestä. 2. Käynnistys ja pysäytys avustusjärjestelmässä avustusjärjestelmä valitaan päälle tai pois painamalla SET-painiketta 3 sekunnin ajan. Polkupyörää voidaan käyttää normaalisti ilman avustusta kuten perinteistä polkupyörää. 3. avustusjärjestelmän taso Valitseminen avustusjärjestelmässä on 5 tasoa (mukaan lukien ilman avustusta ). Voit vaihtaa avustustasoa painamalla + tai - painikkeita, kunnes haluttu avustus taso tulee näyttöön, kuten on esitetty seuraavassa kaaviossa.

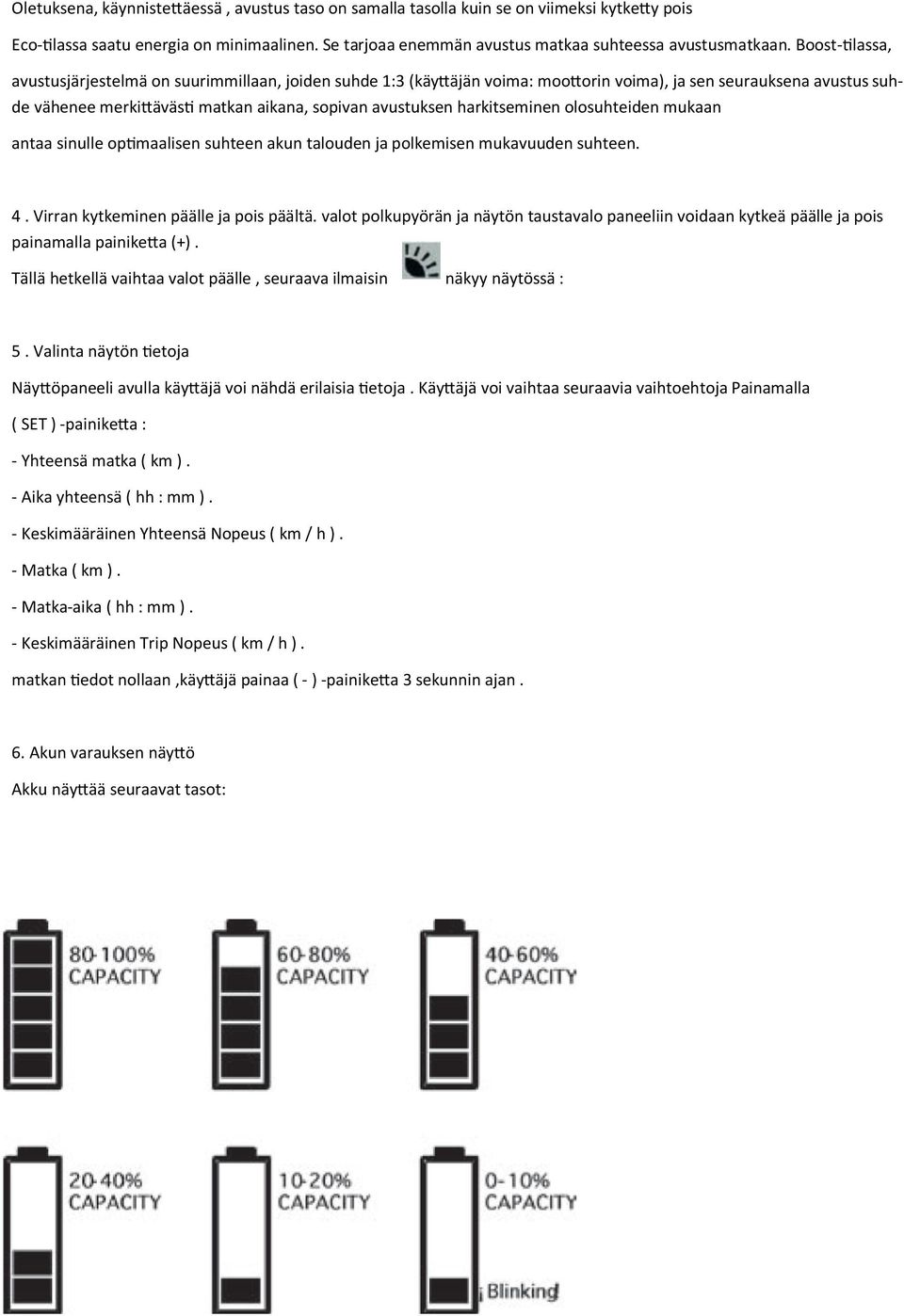

6 Oletuksena, käynnistettäessä, avustus taso on samalla tasolla kuin se on viimeksi kytketty pois Eco-tilassa saatu energia on minimaalinen. Se tarjoaa enemmän avustus matkaa suhteessa avustusmatkaan. Boost-tilassa, avustusjärjestelmä on suurimmillaan, joiden suhde 1:3 (käyttäjän voima: moottorin voima), ja sen seurauksena avustus suhde vähenee merkittävästi matkan aikana, sopivan avustuksen harkitseminen olosuhteiden mukaan antaa sinulle optimaalisen suhteen akun talouden ja polkemisen mukavuuden suhteen. 4. Virran kytkeminen päälle ja pois päältä. valot polkupyörän ja näytön taustavalo paneeliin voidaan kytkeä päälle ja pois painamalla painiketta (+). Tällä hetkellä vaihtaa valot päälle, seuraava ilmaisin näkyy näytössä : 5. Valinta näytön tietoja Näyttöpaneeli avulla käyttäjä voi nähdä erilaisia tietoja. Käyttäjä voi vaihtaa seuraavia vaihtoehtoja Painamalla ( SET ) -painiketta : - Yhteensä matka ( km ). - Aika yhteensä ( hh : mm ). - Keskimääräinen Yhteensä Nopeus ( km / h ). - Matka ( km ). - Matka-aika ( hh : mm ). - Keskimääräinen Trip Nopeus ( km / h ). matkan tiedot nollaan,käyttäjä painaa ( - ) -painiketta 3 sekunnin ajan. 6. Akun varauksen näyttö Akku näyttää seuraavat tasot:

7 7. Valinta pyöränkoon mukaan Milloin tahansa, käyttäjä voi muuttaa pyöränkokoa painamalla samaan aikaan (-) ja (+) Painikkeita 1 sekunnin ajan. Tämän seurauksena ulottuvuus pyörän kehä on esiinnyttävä tuotteen konsolissa, mittaus on millimetreinä ja sen vastaavuus näkyy tuumina (16, 20, 24, 26, 27 tai 28) Tätä voi vaihtaa painamalla painikkeita (+) ja (-). Käytetty mittausmenetelmä pyörän kehälle on seuraavanlainen. Kehä pyöräkoon mukaan (mm) = halkaisija pyöräkoon mukaan (S mm ) x 3,14 8. Kaasutoiminto jopa 6 km/h BH EMOTION järjestelmässä on intergoitu kaasutoiminto joka on käytettävissä ohjauskonsolista, joka rajoittaa nopeuden 6 km/h, EN Mukaisesti. Aktivoidakseen järjestelmän kaasun, käyttäjän on painettava (+) -painiketta vähintään 3 sekunnin ajan ja lopettaakseen on lopetettava (+) -painaminen 9. kaasutus toiminto jopa 20 km/h (yksinoikeudella Neo Nitro mallissa) Neo Nitro kaasu toiminto kiihdyttää jopa 20 Km/h se on sijoitettu ohjaustango oikealle puolelle 10. Järjestelmän virhe ilmaisin BH emotion järjestelmä jatkuvasti tarkistaa pyörän tilan. Järjestelmän virhe ilmaisin aktivoidaan ohjainkonsoliin, kun vika ilmenee. Kun tämä tapahtuu varmista että akku on ladattu, pysäytämoottori ja käynnistä järjestelmä uudelleen painamalla power-painiketta. Jos ongelma ei poistu, pysäytä moottori ja ota BH jälleenmyyjäään yhteyttä Akku Akku, jolla on varustettu teidän BH EMOTION on Ion-Litium tyyppi ja se on korkeinta teknologiaa jota on saatavilla liittyen energiatiheys (varastoitunutta energiaa painokiloa kohti ja kohti cm3 tilavuus) On olemassa useita erilaisia Akun vaihtoehtoja riippuen niiden sijainnista Polkupyörässä: lisätunnusmerkkinä BH EMOTION Ion-Litium-akuissa on, että ne eivät aiheuta "muisti-ilmiötä" ja ne ei koske puutteellisia päästöjä BH EMOTION akku saattaa olla täysin tyhjä (100%) noin 500 kertaa, enintään akun heikkenemistä 20% Jos osittaispurkauksia vain tyhjä osa pidetään Jos esimerkiksi lataamme akun joka kerta ladata alenee 25% saatamme ladata Suurin etäisyys, joka voidaan matkustaa täyteen ladatulla akulla riippuu avustuksen määrästä ja matkan määrästä Pitkä matka vaatii enemmän energiaa akusta kuin lyhyt matka Muita tekijöitä, jotka vaikuttavat Akun kestoon ovat: 1 ajettaessa maastossa 2 ympäristön lämpötila 3 jarrujen kitka 4 rengaspaineet ja vierintävastus 5 tuulen suunta

8 Seuraavat toimenpiteet on tehtävä akkua ladattaessa joka on runkoon integroitu: 1Käyttäjän on avattava lukko joka sijaitsee rungossa 2Käyttäjä nostaa akun ulos rungosta 3Käyttäjän on sammutettava laturi ennen Lataukseen kytkemistä. 4käyttäjän täytyy kytkeä laturi akkuun ja yhteiseen pistorasiaan, joka tuottaa 220 V. käyttäjän tulee käynnistää Laturi. Punainen LED _osoittaa, että laturi on kytketty verkkovirtaan ja keltainen LED (osoittaen, että akku ei ole täysin ladattu syttyy laturiin) Turvaohjeita Lue ja noudata näitä ohjeita huolellisesti, jotta voitaisiin välttää onnettomuuksia tai vaurioitumisia tai muuta vastaavaa 1 akku - Älä heitä akkua tuleen - Älä käytä akkua muiden laitteiden kanssa - Käytä omaa laturia joka on varustettu akun mukana - Älä pura tai muuta akkua - Älä liitä _+ ja _- liittimiin käyttämällä metalliesineitä - Pidä akku kaukana vedestä Jos ylimääräinen vesi osuu akkuun tämä saattaa johtaa akun oikosulkuun ja ylikuumenemiseen - Älä aseta akkua veden alle - Säilytettävä eläinten ja lasten ulottumattomissa 2 laturi - Älä pura tai muuta laturia - Älä käytä laturia muihin akkuihin - Älä sijoita laturia veden alle - Älä peitä laturia tai laita esineitä laitteen päälle

9 Takuu - Tavanomaisessa käytössä, hyvin säilytettynä ja ylläpidettynä, BH tarjoaa 2 vuoden takuun materiaalien ja valmistusvikojen varten, koko polkupyörään ja sähköosiin. - akkujen osalta, takuu on voimassa 2 vuotta toimituspäivästä. - Tämä takuu koskee vain pääomistajaa ja missään tapauksessa eivät oikeuta antamaan takuuohjelman siirtämistä. - Consult ehdot takuuseen ovat takuukortissa, josta on erikseen BH EMOTION kanssa Poikkeukset - Takuu ei koske osia, jotka kuluvat kulumisesta, kuten renkaat, ketjut, jarrut, kaapelit, kampisarja ja rattaat, edellyttäen, että ne eivät aiheuta materiaalin tai kokoonpano vikoja. - Takuu on mitätöitävä seuraavissa tapauksissa: 1.Polkupyörä on vaurioitunut, koska sitä käytetään kilpailuissa, hypyissä, laskuissa altistuvat - tai ratsastetaan - äärimmäisissä olosuhteissa tai ilmasto. 2.Polkupyörä on ollut onnettomuudessa. 3.Polkupyörä on käytetty sopimattomalla tavalla tai jollakin muulla tavalla, joka on melko harvinainen pyörän mallia kohtaan. 4.Polkupyörää ei ole korjattu huolto-ohjekirjan mukaisesti. 5.Polkupyörä on korjattu tai huolto on suoritettu muun kuin valtuutetun BH jakelijalla. 6. Muita kuin alkuperäisiä polkupyörän osia on käytetty. Pyöräntekniset tiedot Moottori...BH EMOTION jossa Jatkuva virta harjaton Teho W (500 W Neo Nitro malli) Järjestelmän jännite...36 V (48 V Neo Nitro malli) Akku...BH EMOTION Ion-Litio Suurin avustuksen nopeus...25 km / h (45 km / h Neo Nitro malli)
