Käyttöohjekirja Matkailuautot VAN ja Siesta

Koko: px
Aloita esitys sivulta:

Download "Käyttöohjekirja Matkailuautot VAN ja Siesta"

Transkriptio

1 Käyttöohjekirja Matkailuautot VAN ja Siesta FIN Version 08/2011

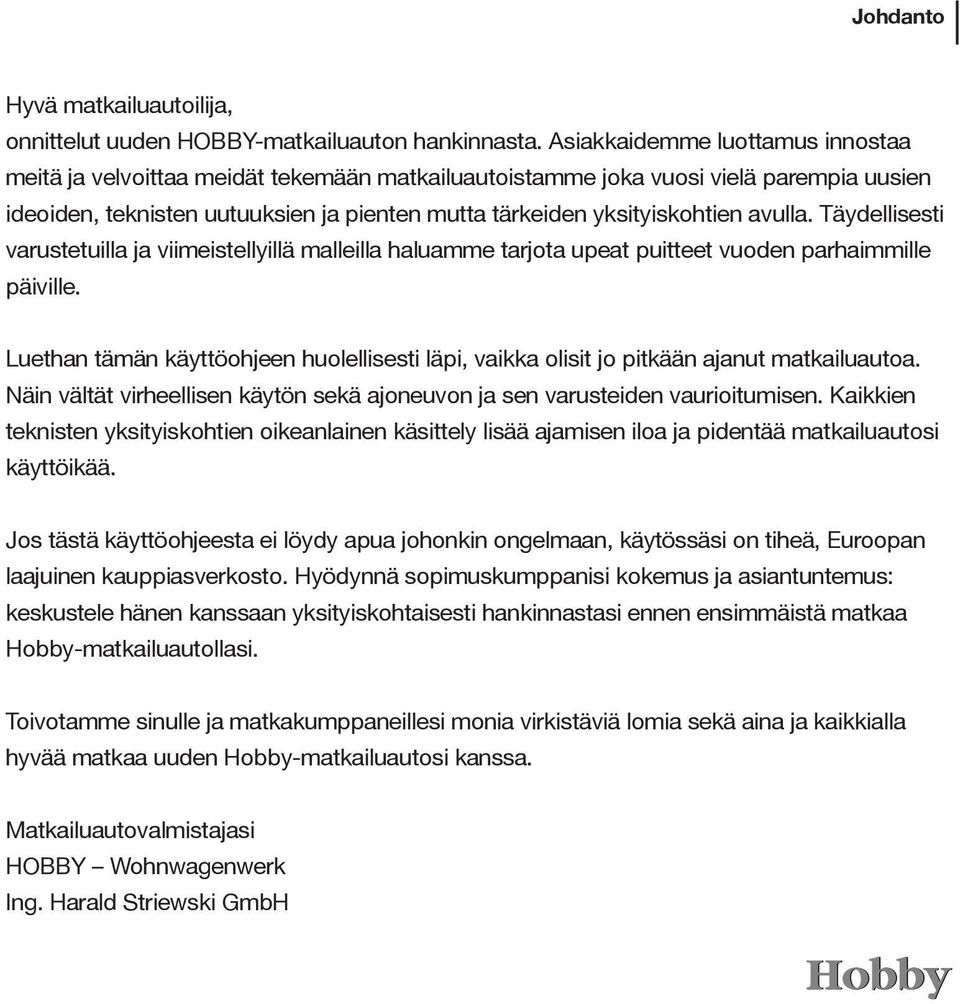

2 Johdanto Hyvä matkailuautoilija, onnittelut uuden HOBBY-matkailuauton hankinnasta. Asiakkaidemme luottamus innostaa meitä ja velvoittaa meidät tekemään matkailuautoistamme joka vuosi vielä parempia uusien ideoiden, teknisten uutuuksien ja pienten mutta tärkeiden yksityiskohtien avulla. Täydellisesti varustetuilla ja viimeistellyillä malleilla haluamme tarjota upeat puitteet vuoden parhaimmille päiville. Luethan tämän käyttöohjeen huolellisesti läpi, vaikka olisit jo pitkään ajanut matkailuautoa. Näin vältät virheellisen käytön sekä ajoneuvon ja sen varusteiden vaurioitumisen. Kaikkien teknisten yksityiskohtien oikeanlainen käsittely lisää ajamisen iloa ja pidentää matkailuautosi käyttöikää. Jos tästä käyttöohjeesta ei löydy apua johonkin ongelmaan, käytössäsi on tiheä, Euroopan laajuinen kauppiasverkosto. Hyödynnä sopimuskumppanisi kokemus ja asiantuntemus: keskustele hänen kanssaan yksityiskohtaisesti hankinnastasi ennen ensimmäistä matkaa Hobby-matkailuautollasi. Toivotamme sinulle ja matkakumppaneillesi monia virkistäviä lomia sekä aina ja kaikkialla hyvää matkaa uuden Hobby-matkailuautosi kanssa. Matkailuautovalmistajasi HOBBY Wohnwagenwerk Ing. Harald Striewski GmbH

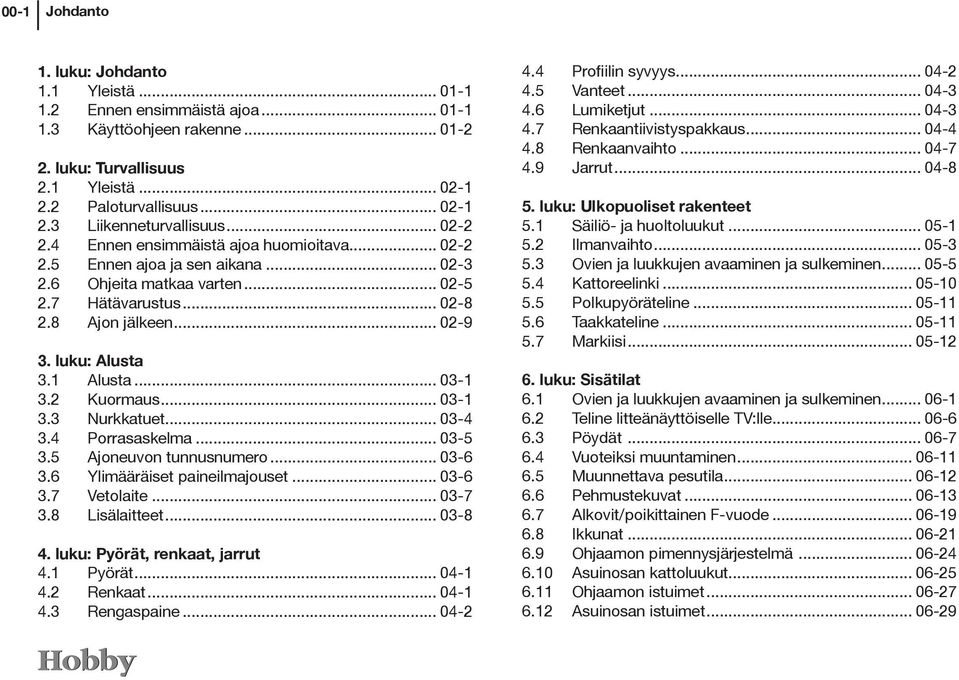

3 00-1 Johdanto 1. luku: Johdanto 1.1 Yleistä Ennen ensimmäistä ajoa Käyttöohjeen rakenne luku: Turvallisuus 2.1 Yleistä Paloturvallisuus Liikenneturvallisuus Ennen ensimmäistä ajoa huomioitava Ennen ajoa ja sen aikana Ohjeita matkaa varten Hätävarustus Ajon jälkeen luku: Alusta 3.1 Alusta Kuormaus Nurkkatuet Porrasaskelma Ajoneuvon tunnusnumero Ylimääräiset paineilmajouset Vetolaite Lisälaitteet luku: Pyörät, renkaat, jarrut 4.1 Pyörät Renkaat Rengaspaine Profiilin syvyys Vanteet Lumiketjut Renkaantiivistyspakkaus Renkaanvaihto Jarrut luku: Ulkopuoliset rakenteet 5.1 Säiliö- ja huoltoluukut Ilmanvaihto Ovien ja luukkujen avaaminen ja sulkeminen Kattoreelinki Polkupyöräteline Taakkateline Markiisi luku: Sisätilat 6.1 Ovien ja luukkujen avaaminen ja sulkeminen Teline litteänäyttöiselle TV:lle Pöydät Vuoteiksi muuntaminen Muunnettava pesutila Pehmustekuvat Alkovit/poikittainen F-vuode Ikkunat Ohjaamon pimennysjärjestelmä Asuinosan kattoluukut Ohjaamon istuimet Asuinosan istuimet

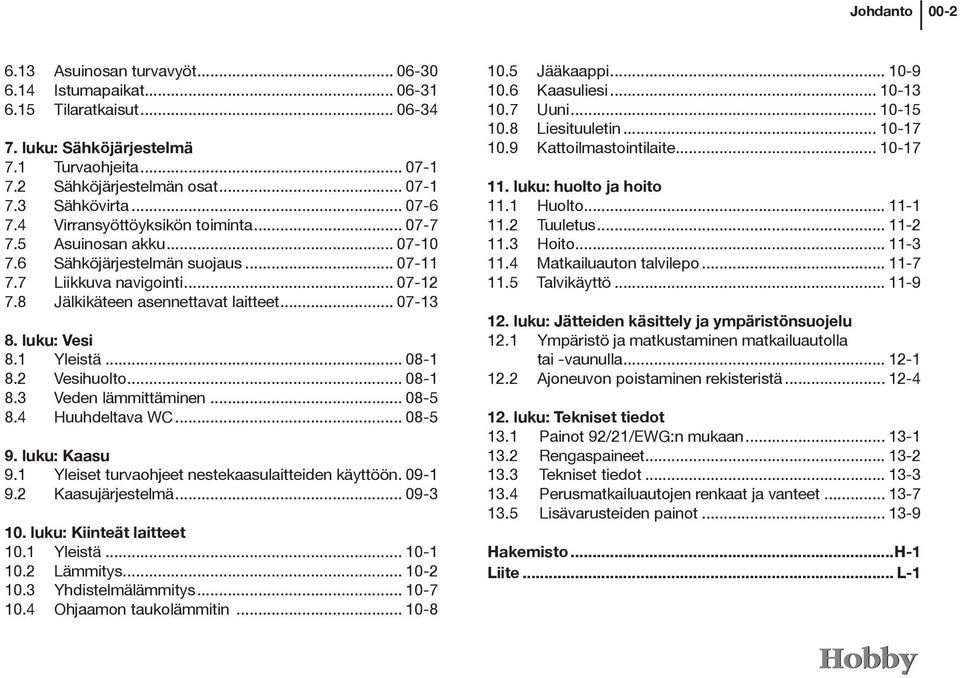

4 Johdanto Asuinosan turvavyöt Istumapaikat Tilaratkaisut luku: Sähköjärjestelmä 7.1 Turvaohjeita Sähköjärjestelmän osat Sähkövirta Virransyöttöyksikön toiminta Asuinosan akku Sähköjärjestelmän suojaus Liikkuva navigointi Jälkikäteen asennettavat laitteet luku: Vesi 8.1 Yleistä Vesihuolto Veden lämmittäminen Huuhdeltava WC luku: Kaasu 9.1 Yleiset turvaohjeet nestekaasulaitteiden käyttöön Kaasujärjestelmä luku: Kiinteät laitteet 10.1 Yleistä Lämmitys Yhdistelmälämmitys Ohjaamon taukolämmitin Jääkaappi Kaasuliesi Uuni Liesituuletin Kattoilmastointilaite luku: huolto ja hoito 11.1 Huolto Tuuletus Hoito Matkailuauton talvilepo Talvikäyttö luku: Jätteiden käsittely ja ympäristönsuojelu 12.1 Ympäristö ja matkustaminen matkailuautolla tai -vaunulla Ajoneuvon poistaminen rekisteristä luku: Tekniset tiedot 13.1 Painot 92/21/EWG:n mukaan Rengaspaineet Tekniset tiedot Perusmatkailuautojen renkaat ja vanteet Lisävarusteiden painot Hakemisto...H-1 Liite... L-1

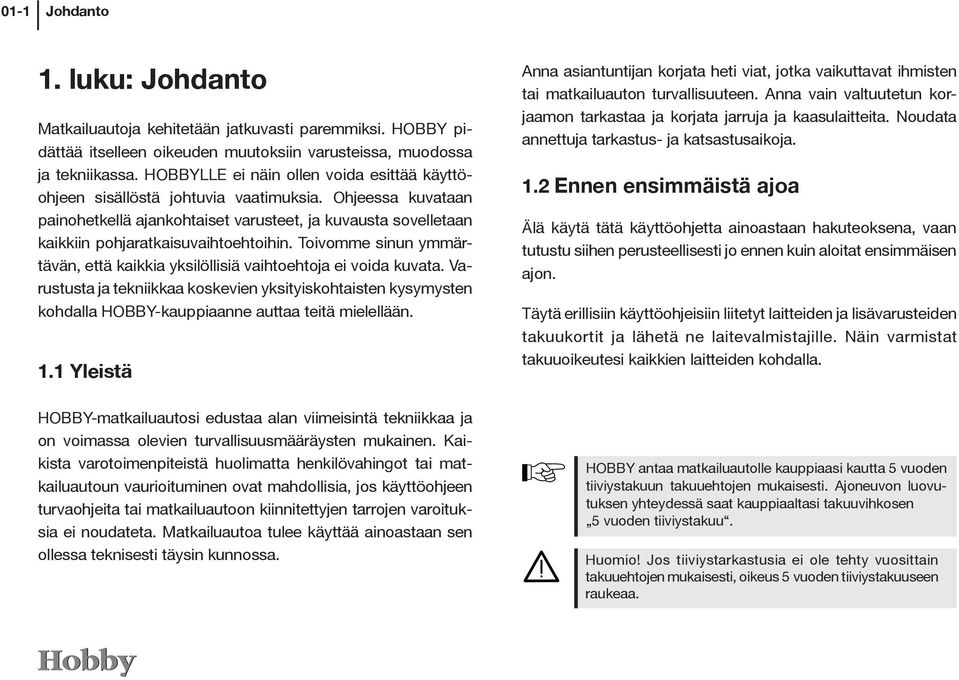

5 01-1 Johdanto 1. luku: Johdanto Matkailuautoja kehitetään jatkuvasti paremmiksi. HOBBY pidättää itselleen oikeuden muutoksiin varusteissa, muodossa ja tekniikassa. HOBBYLLE ei näin ollen voida esittää käyttöohjeen sisällöstä johtuvia vaatimuksia. Ohjeessa kuvataan painohetkellä ajankohtaiset varusteet, ja kuvausta sovelletaan kaikkiin pohjaratkaisuvaihtoehtoihin. Toivomme sinun ymmärtävän, että kaikkia yksilöllisiä vaihtoehtoja ei voida kuvata. Varustusta ja tekniikkaa koskevien yksityiskohtaisten kysymysten kohdalla HOBBY-kauppiaanne auttaa teitä mielellään. 1.1 Yleistä HOBBY-matkailuautosi edustaa alan viimeisintä tekniikkaa ja on voimassa olevien turvallisuusmääräysten mukainen. Kaikista varotoimenpiteistä huolimatta henkilövahingot tai matkailuautoun vaurioituminen ovat mahdollisia, jos käyttöohjeen turvaohjeita tai matkailuautoon kiinnitettyjen tarrojen varoituksia ei noudateta. Matkailuautoa tulee käyttää ainoastaan sen ollessa teknisesti täysin kunnossa. Anna asiantuntijan korjata heti viat, jotka vaikuttavat ihmisten tai matkailuauton turvallisuuteen. Anna vain valtuutetun korjaamon tarkastaa ja korjata jarruja ja kaasulaitteita. Noudata annettuja tarkastus- ja katsastusaikoja. 1.2 Ennen ensimmäistä ajoa Älä käytä tätä käyttöohjetta ainoastaan hakuteoksena, vaan tutustu siihen perusteellisesti jo ennen kuin aloitat ensimmäisen ajon. Täytä erillisiin käyttöohjeisiin liitetyt laitteiden ja lisävarusteiden takuukortit ja lähetä ne laitevalmistajille. Näin varmistat takuuoikeutesi kaikkien laitteiden kohdalla. HOBBY antaa matkailuautolle kauppiaasi kautta 5 vuoden tiiviystakuun takuuehtojen mukaisesti. Ajoneuvon luovutuksen yhteydessä saat kauppiaaltasi takuuvihkosen 5 vuoden tiiviystakuu. Huomio! Jos tiiviystarkastusia ei ole tehty vuosittain takuuehtojen mukaisesti, oikeus 5 vuoden tiiviystakuuseen raukeaa.

6 Johdanto 01-2 Lue seuraavat ohjeet ennen ajoneuvon käyttöönottoa: Tarkista rengaspaine. Ks. kappale Rengaspaineet. Kuormaa ajoneuvo oikein. Älä ylitä teknisesti sallittua kokonaispainoa. Ks. kohta Kuormitus Lataa akut täyteen ennen jokaista matkaa. Ks. kappale Asuinosan akku. Jos ulkolämpötila on alle 0 C, lämmitä ajoneuvo ensin jatäytä vasta sitten vesisäiliöt. Ks. kohta Vesijärjestelmä/Puhdasvesisäiliön täyttö Ensimmäisen ajon aikana kiristä rengasmutterit 50 km:n jälkeen. Ennen kuin täytät polttoainesäiliön, kytke kaasukäyttöiset laitteet pois päältä. Kuljeta kaasupulloja ainoastaan niille tarkoitetussa kaasupullokaapissa hihnoilla kiinnitettyinä. Kun leiriydyt talvella ja lämpötila saattaa laskea pakkasen puolelle, lämmitä autoa myös yöllä. Ks. kohta Talvikäyttö/Lämmitys. Pidä ilmanvaihtoaukot vapaina. Ks. kohdat Ikkunat/Kattoluukut/Tuuletus Jos ajoneuvoa ei käytetä, tyhjennä kaikki vesisäiliöt ja jätä vesihanat auki keskiasentoon. Siten vältät jäätymisvauriot vesijärjestelmässä. Ks. kohta Vesisäiliöiden tyhjentäminen 1.3 Käyttöohjeen rakenne Tässä käyttöohjeessa selvitetään matkailuauton käyttöä seuraavasti: Tekstit ja kuvat Tekstit, joissa viitataan kuviin, on sijoitettu kuvien välittömään läheisyyteen. Kuvien yksityiskohdat (tässä: sisäänkäynti) on merkitty sijaintinumeroilla j. Luettelot Luettelot esitetään listaamalla avainkohdat, ja ne on merkitty luetelmaviivoilla -. 1

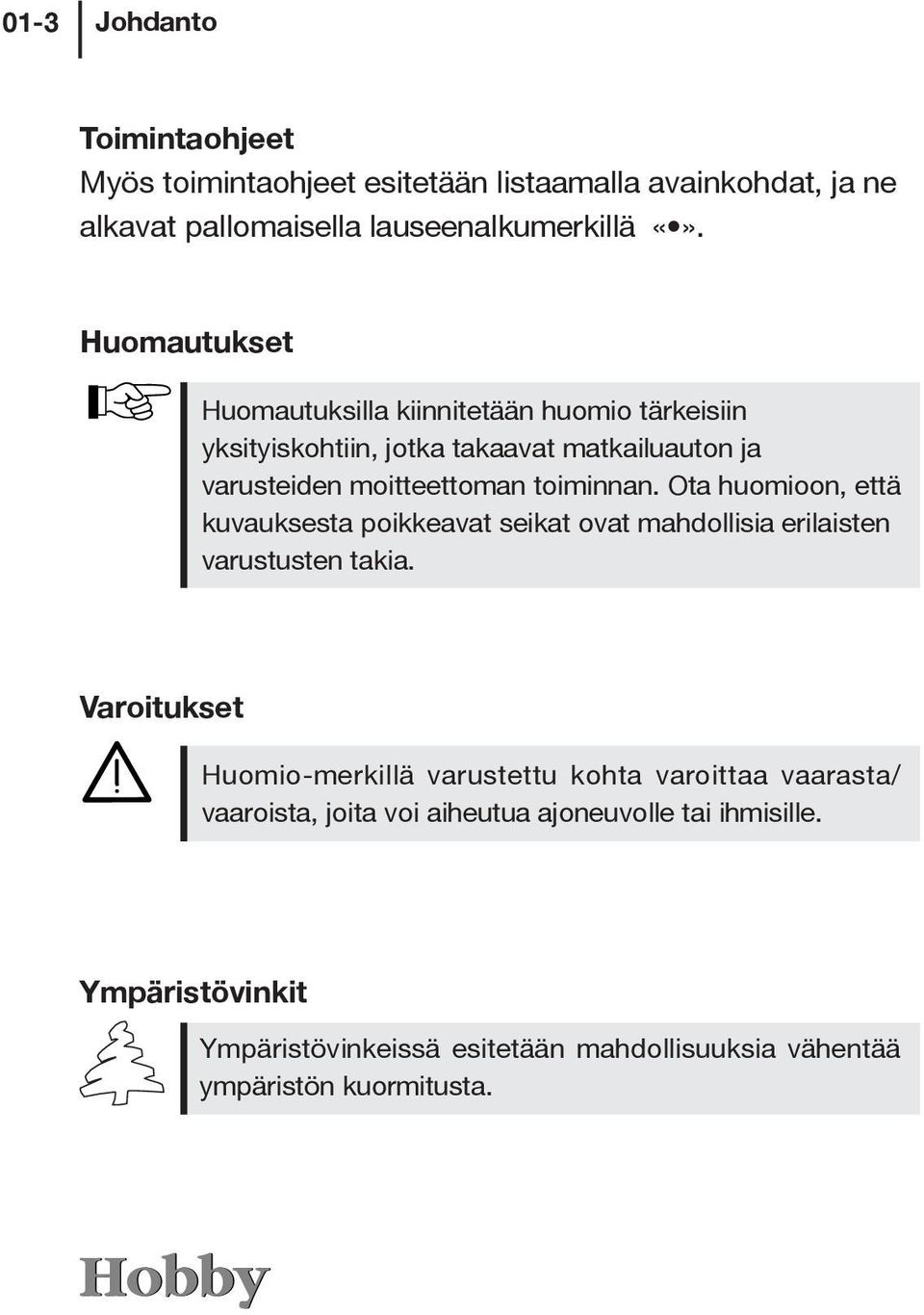

7 01-3 Johdanto Toimintaohjeet Myös toimintaohjeet esitetään listaamalla avainkohdat, ja ne alkavat pallomaisella lauseenalkumerkillä. Huomautukset Huomautuksilla kiinnitetään huomio tärkeisiin yksityiskohtiin, jotka takaavat matkailuauton ja varusteiden moitteettoman toiminnan. Ota huomioon, että kuvauksesta poikkeavat seikat ovat mahdollisia erilaisten varustusten takia. Varoitukset Huomio-merkillä varustettu kohta varoittaa vaarasta/ vaaroista, joita voi aiheutua ajoneuvolle tai ihmisille. Ympäristövinkit Ympäristövinkeissä esitetään mahdollisuuksia vähentää ympäristön kuormitusta.

8 Johdanto 01-4

9 02-1 Turvallisuus 2. luku: Turvallisuus 2.1 Yleistä Huolehdi riittävästä tuuletuksesta. Älä koskaan peitä kiinteitä ilmanvaihtoaukkoja (kattoluukkuja, joissa on ilmanvaihtoaukot, tai kattotuuletusventtiilejä). Älä anna lumen tai lehtien tukkia ilmanvaihtoaukkoja tukehtumisvaara! Noudata ehdottomasti valmiiksi asennettujen laitteiden (jääkaappi, lämmitys, liesi jne.) sekä perusajoneuvon käyttöohjeita. Kun autoon asennetaan lisävarusteita tai erityistoiveiden mukaisia tarvikkeita, matkailuauton mitat, paino ja ajokäyttäytyminen saattavat muuttua. Joillekin lisäosille vaaditaan rekisteröinti. Käytä vain matkailuautossasi sallittuja renkaita ja vanteita. Tiedot renkaiden ja vanteiden koosta voit tarkistaa ajoneuvon rekisteröintitodistuksesta. 2.2 Paloturvallisuus Paloturvallisuustoimet Älä jätä lapsia yksin ajoneuvoon. Pidä palavat materiaalit kaukana kaikista lämmitys- ja keittolaitteista. Muutoksia sähkölaitteisiin, kaasulaitteisiin ja muihin kiinteisiin laitteisiin saavat tehdä ainoastaan valtuutetut asennusliikkeet. Sijoita pääsisäänkäynnin läheisyyteen palosammutin. Sijoita lieden lähelle sammutuspeite. Älä tuki uloskäyntejä. Tutustu alueen paloturvallisuustoimiin. Toiminta tulipalon sattuessa Huolehdi siitä, että matkustajat poistuvat välittömästi autosta. Sulje kaasupullon pääsulkuventtiili ja kaasulaitteiden sulkuventtiilit. Katkaise sähkövirran syöttö. Varoita muita ja kutsu palokunta. Ryhdy itse sammutustoimiin vain, jos se on mahdollista vaaratta.

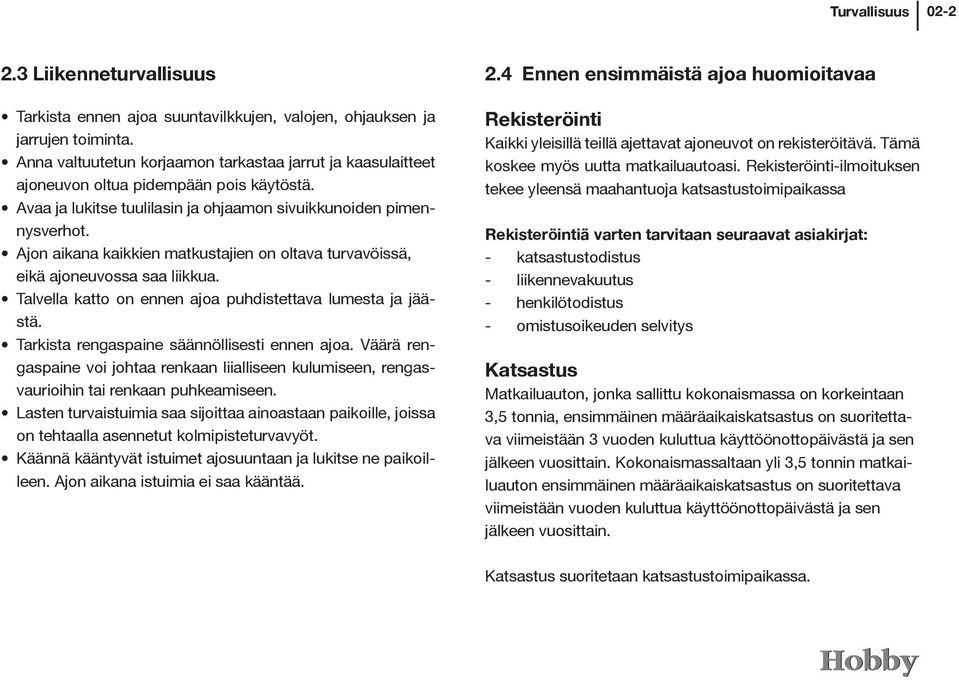

10 Turvallisuus Liikenneturvallisuus Tarkista ennen ajoa suuntavilkkujen, valojen, ohjauksen ja jarrujen toiminta. Anna valtuutetun korjaamon tarkastaa jarrut ja kaasulaitteet ajoneuvon oltua pidempään pois käytöstä. Avaa ja lukitse tuulilasin ja ohjaamon sivuikkunoiden pimennysverhot. Ajon aikana kaikkien matkustajien on oltava turvavöissä, eikä ajoneuvossa saa liikkua. Talvella katto on ennen ajoa puhdistettava lumesta ja jäästä. Tarkista rengaspaine säännöllisesti ennen ajoa. Väärä rengaspaine voi johtaa renkaan liialliseen kulumiseen, rengasvaurioihin tai renkaan puhkeamiseen. Lasten turvaistuimia saa sijoittaa ainoastaan paikoille, joissa on tehtaalla asennetut kolmipisteturvavyöt. Käännä kääntyvät istuimet ajosuuntaan ja lukitse ne paikoilleen. Ajon aikana istuimia ei saa kääntää. 2.4 Ennen ensimmäistä ajoa huomioitavaa Rekisteröinti Kaikki yleisillä teillä ajettavat ajoneuvot on rekisteröitävä. Tämä koskee myös uutta matkailuautoasi. Rekisteröinti-ilmoituksen tekee yleensä maahantuoja katsastustoimipaikassa Rekisteröintiä varten tarvitaan seuraavat asiakirjat: - katsastustodistus - liikennevakuutus - henkilötodistus - omistusoikeuden selvitys Katsastus Matkailuauton, jonka sallittu kokonaismassa on korkeintaan 3,5 tonnia, ensimmäinen määräaikaiskatsastus on suoritettava viimeistään 3 vuoden kuluttua käyttöönottopäivästä ja sen jälkeen vuosittain. Kokonaismassaltaan yli 3,5 tonnin matkailuauton ensimmäinen määräaikaiskatsastus on suoritettava viimeistään vuoden kuluttua käyttöönottopäivästä ja sen jälkeen vuosittain. Katsastus suoritetaan katsastustoimipaikassa.

11 02-3 Turvallisuus Jokaisen katsastuksen yhteydessä on esitettävä rekisteriote. Kaasulaitteiston tarkastustodistus, jonka saat ajoneuvon luovutuksen yhteydessä, on esitettävä ainoastaan rekisteröintikatsastuksessa. Ajoneuvoon tehtävät muutokset, jotka kuuluvat ajoneuvolain sovellusalaan, ovat luvanvaraisia. Jos sinulla on lisäkysymyksiä tai ongelmia, HOBBYmaahantuojasi on aina valmis auttamaan. 2.5 Ennen ajoa ja sen aikana Ajoneuvon haltijana/kuljettajana olet vastuussa ajoneuvosi ajokunnosta. Siksi sinun on otettava huomioon seuraavat seikat: Ulkopuoli Kulje ajoneuvon ympäri ja saata se ajokuntoon seuraavilla toimilla: Ajoneuvon valmistelut Taita seisontatuet ylös. Sulje asuinosan kaikki ikkunat ja kattoluukut. Nosta porrasaskelma sisään. Sulje ja lukitse paikoilleen asuinosan ovet ja huoltoluukut.

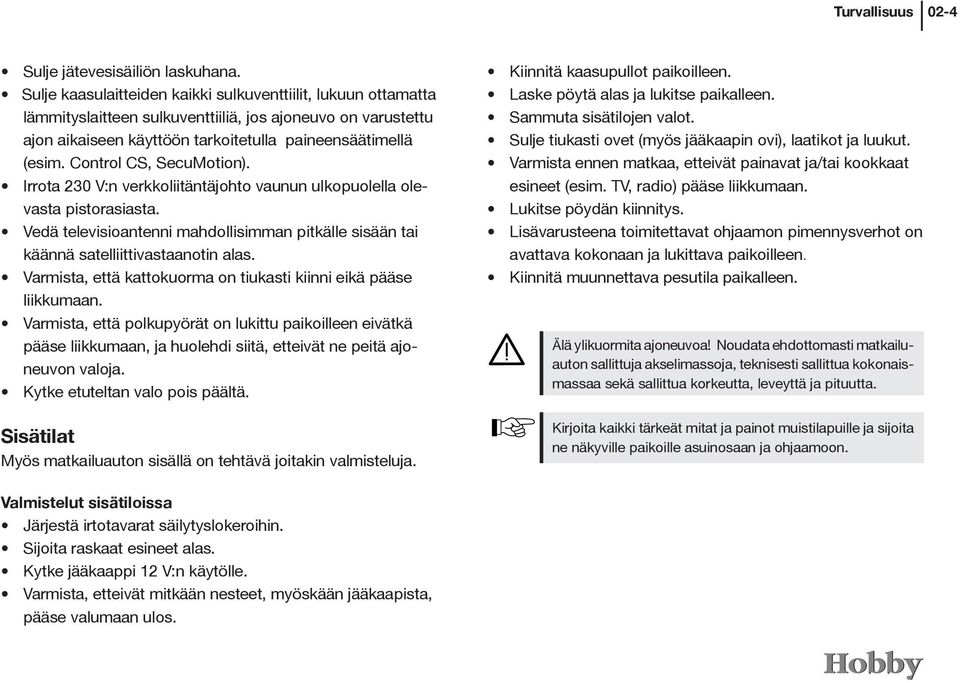

12 Turvallisuus 02-4 Sulje jätevesisäiliön laskuhana. Sulje kaasulaitteiden kaikki sulkuventtiilit, lukuun ottamatta lämmityslaitteen sulkuventtiiliä, jos ajoneuvo on varustettu ajon aikaiseen käyttöön tarkoitetulla paineensäätimellä (esim. Control CS, SecuMotion). Irrota 230 V:n verkkoliitäntäjohto vaunun ulkopuolella olevasta pistorasiasta. Vedä televisioantenni mahdollisimman pitkälle sisään tai käännä satelliittivastaanotin alas. Varmista, että kattokuorma on tiukasti kiinni eikä pääse liikkumaan. Varmista, että polkupyörät on lukittu paikoilleen eivätkä pääse liikkumaan, ja huolehdi siitä, etteivät ne peitä ajoneuvon valoja. Kytke etuteltan valo pois päältä. Sisätilat Myös matkailuauton sisällä on tehtävä joitakin valmisteluja. Kiinnitä kaasupullot paikoilleen. Laske pöytä alas ja lukitse paikalleen. Sammuta sisätilojen valot. Sulje tiukasti ovet (myös jääkaapin ovi), laatikot ja luukut. Varmista ennen matkaa, etteivät painavat ja/tai kookkaat esineet (esim. TV, radio) pääse liikkumaan. Lukitse pöydän kiinnitys. Lisävarusteena toimitettavat ohjaamon pimennysverhot on avattava kokonaan ja lukittava paikoilleen. Kiinnitä muunnettava pesutila paikalleen. Älä ylikuormita ajoneuvoa! Noudata ehdottomasti matkailuauton sallittuja akselimassoja, teknisesti sallittua kokonaismassaa sekä sallittua korkeutta, leveyttä ja pituutta. Kirjoita kaikki tärkeät mitat ja painot muistilapuille ja sijoita ne näkyville paikoille asuinosaan ja ohjaamoon. Valmistelut sisätiloissa Järjestä irtotavarat säilytyslokeroihin. Sijoita raskaat esineet alas. Kytke jääkaappi 12 V:n käytölle. Varmista, etteivät mitkään nesteet, myöskään jääkaapista, pääse valumaan ulos.

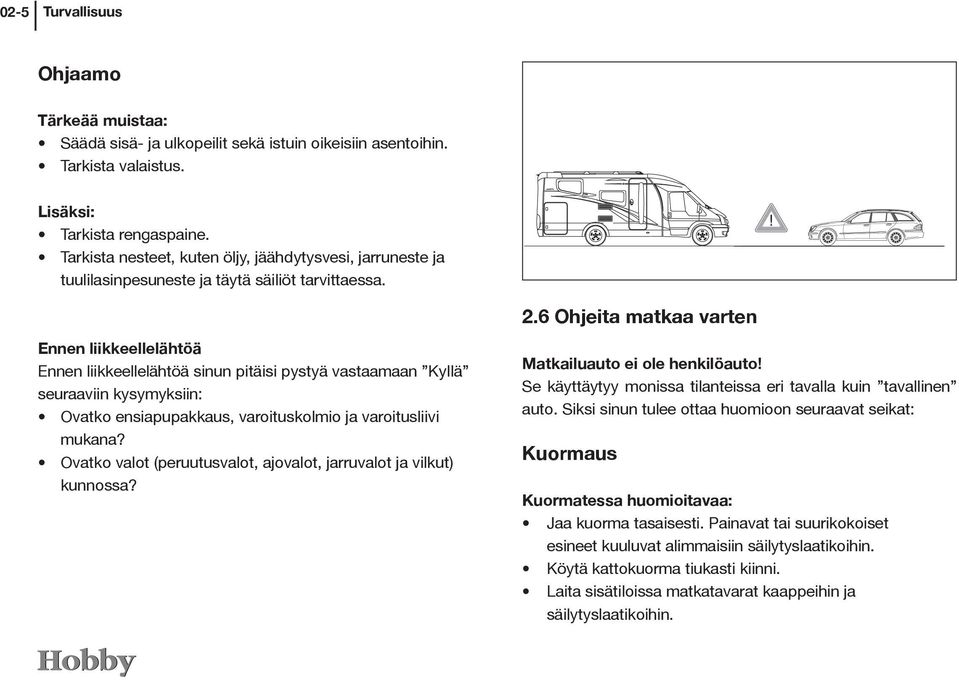

13 02-5 Turvallisuus Ohjaamo Tärkeää muistaa: Säädä sisä- ja ulkopeilit sekä istuin oikeisiin asentoihin. Tarkista valaistus. Lisäksi: Tarkista rengaspaine. Tarkista nesteet, kuten öljy, jäähdytysvesi, jarruneste ja tuulilasinpesuneste ja täytä säiliöt tarvittaessa. 2.6 Ohjeita matkaa varten Ennen liikkeellelähtöä Ennen liikkeellelähtöä sinun pitäisi pystyä vastaamaan Kyllä seuraaviin kysymyksiin: Ovatko ensiapupakkaus, varoituskolmio ja varoitusliivi mukana? Ovatko valot (peruutusvalot, ajovalot, jarruvalot ja vilkut) kunnossa? Matkailuauto ei ole henkilöauto! Se käyttäytyy monissa tilanteissa eri tavalla kuin tavallinen auto. Siksi sinun tulee ottaa huomioon seuraavat seikat: Kuormaus Kuormatessa huomioitavaa: Jaa kuorma tasaisesti. Painavat tai suurikokoiset esineet kuuluvat alimmaisiin säilytyslaatikoihin. Köytä kattokuorma tiukasti kiinni. Laita sisätiloissa matkatavarat kaappeihin ja säilytyslaatikoihin.

14 Turvallisuus 02-6 Varmista ovien ja luukkujen lukitus. Tarkista kuormauksen jälkeen kokonaismassa tarvittaessa ajoneuvovaa alla. Kattokuorma (kork. 50 kg) Matkailuauton korkeus vaihtelee mahdollisen kattokuorman vuoksi. Huomioitavaa: Lisää kattokuorman mitat matkailuauton korkeuteen. Kirjoita kokonaiskorkeudesta muistilappu ja sijoita se ohjaamoon näkyvälle paikalle. Näin et joudu enää laskemaan siltojen ja porttikäytävien kohdalla. Talli Ota tallia kuormatessasi huomioon sallitut aisapainot ja teknisesti sallittu kokonaismassa. Jaa kuorma tasaisesti. Liian suuret pistekuormat vaurioittavat lattiapäällystettä. Tallin suurin sallittu kuormitus on 200 kg. Sallittua taka-akselikuormaa ei missään tapauksessa saa ylittää. Jos talli on kuormattu täyteen, ajokäyttäytyminen heikkenee huomattavasti etuakselin kuormituksen keventymisen takia. Matkustajien turvallisuus Ajon aikana huomioitavaa: Istua saa vain niillä paikoilla, joissa on turvavyöt. Ajon aikana on kiellettyä oleskella alkovissa tai vuoteissa. Matkustajien on pysyttävä paikoillaan turvavyöt kiinnitettyinä. Ovia ei saa avata. Ajoneuvossa ei saa oleskella ylimääräisiä henkilöitä. Jarruttaminen Huomioitavaa: Ota huomioon pidempi jarrutusmatka, erityisesti märällä pinnalla. Älä käytä alamäessä suurempaa vaihdetta kuin ylämäessä. Peruuttaminen/Pysäköiminen Matkailuautosi on selvästi henkilöautoa suurempi. Peruutuksen/pysäköinnin yhteydessä huomioitavaa: Vaikka ulkopeilit olisi säädetty oikein, kuollut kulma on huomattavan suuri. Pyydä toista henkilöä ohjaamaan peruuttamista ja pysäköintiä ulkoa, jos et näe kunnolla joka suuntaan.

15 02-7 Turvallisuus Ajaminen Koeaja matkailuautoa ennen ensimmäistä pitkää matkaa tutustuaksesi sen ajokäyttäytymiseen. Harjoittele myös peruuttamista. Perusajoneuvo on itse asiassa kuorma-auto; mukauta ajotapasi tähän seikkaan. Huomioitavaa: Älä aliarvioi matkailuauton pituutta. Suuret ajoneuvot voivat suhteellisen pitkän takaylityksen takia poiketa ajouralta, ja huonoissa olosuhteissa perä voi koskettaa maata. Ole varovainen ajaessasi pihoihin ja porteista.. Matkailuauto saattaa huojua hieman sivutuulessa sekä jäisellä tai märällä pinnalla. Mukauta ajonopeus tiehen ja liikenneolosuhteisiin. Pitkät, loivat alamäet voivat olla vaarallisia. Rajoita nopeutta alusta alkaen niin, että voit tarvittaessa vielä lisätä vauhtia vaarantamatta muita tienkäyttäjiä. Älä koskaan aja alamäkeen nopeammin kuin ylämäkeen. Matkailuauto voi joutua ohitettavien tai ohittavien kuorma-autojen tai bussien imuun. Kevyt vastaohjaus korjaa tämän vaikutuksen. Aja ennakoivasti, pidä pidemmillä matkoilla säännöllisesti taukoja. Kaarreajo Matkailuauto alkaa korkeutensa takia huojua helpommin kuin henkilöauto. Huomioitavaa: Älä aja kaarteisiin liian suurella nopeudella! Taloudellinen ajo Matkailuautosi moottoria ei ole tarkoitettu jatkuvaan täydellä teholla ajamiseen. Huomioitavaa: Älä aja kaasu pohjassa! Viimeiset 20 km/h ennen huippunopeutta kuluttavat jopa 50 % enemmän polttoainetta. Polttoaineen tankkaus Matkailuautoon on asennettu laitteita, jotka toimiessaan synnyttävät liekin. Huomioitavaa: Kytke pois päältä kaikki kaasulaitteet (lämmitys, jääkaappi jne.). Sulje matkapuhelin! Tankkaa ainoastaan dieselpolttoainetta. Varo täyttämästä vahingossa puhdasvesisäiliötä polttoaineella.

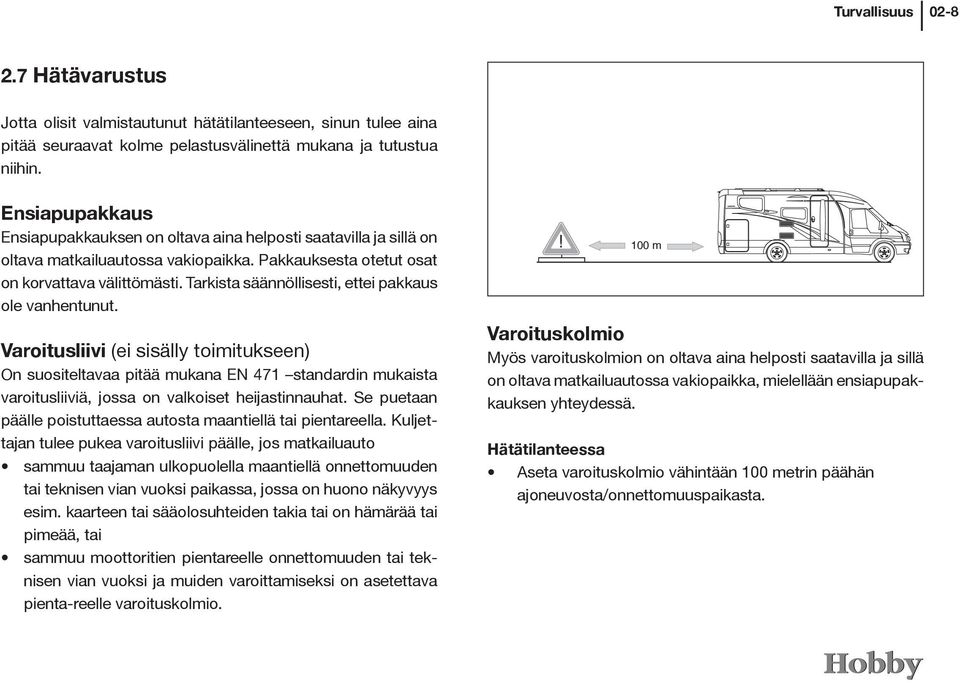

16 Turvallisuus Hätävarustus Jotta olisit valmistautunut hätätilanteeseen, sinun tulee aina pitää seuraavat kolme pelastusvälinettä mukana ja tutustua niihin. Ensiapupakkaus Ensiapupakkauksen on oltava aina helposti saatavilla ja sillä on oltava matkailuautossa vakiopaikka. Pakkauksesta otetut osat on korvattava välittömästi. Tarkista säännöllisesti, ettei pakkaus ole vanhentunut. Varoitusliivi (ei sisälly toimitukseen) On suositeltavaa pitää mukana EN 471 standardin mukaista varoitusliiviä, jossa on valkoiset heijastinnauhat. Se puetaan päälle poistuttaessa autosta maantiellä tai pientareella. Kuljettajan tulee pukea varoitusliivi päälle, jos matkailuauto sammuu taajaman ulkopuolella maantiellä onnettomuuden tai teknisen vian vuoksi paikassa, jossa on huono näkyvyys esim. kaarteen tai sääolosuhteiden takia tai on hämärää tai pimeää, tai sammuu moottoritien pientareelle onnettomuuden tai teknisen vian vuoksi ja muiden varoittamiseksi on asetettava pienta-reelle varoituskolmio. 100 m Varoituskolmio Myös varoituskolmion on oltava aina helposti saatavilla ja sillä on oltava matkailuautossa vakiopaikka, mielellään ensiapupakkauksen yhteydessä. Hätätilanteessa Aseta varoituskolmio vähintään 100 metrin päähän ajoneuvosta/onnettomuuspaikasta.

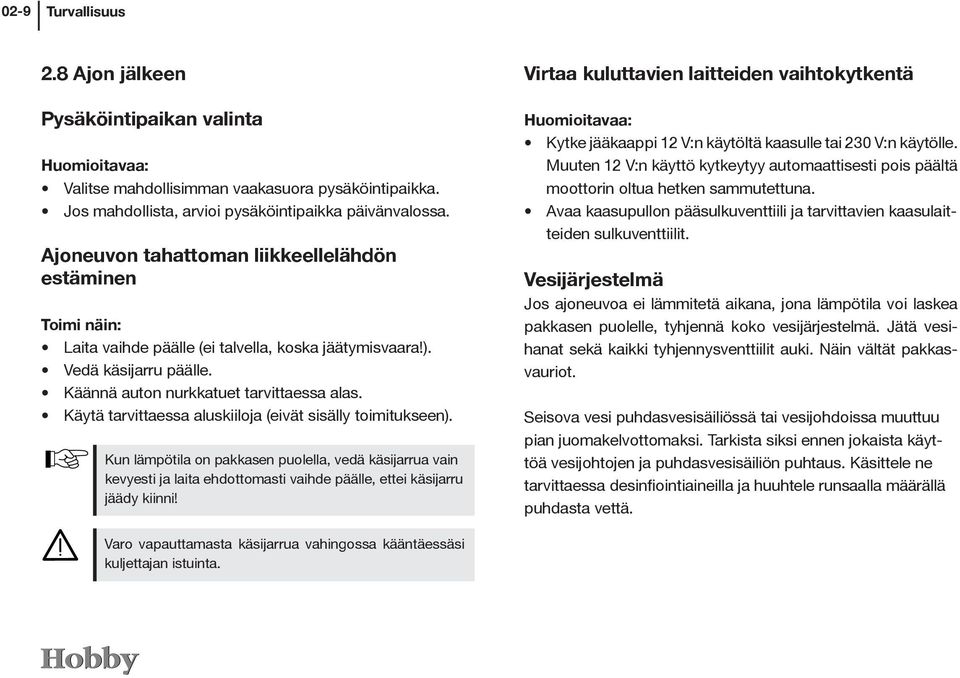

17 02-9 Turvallisuus 2.8 Ajon jälkeen Pysäköintipaikan valinta Huomioitavaa: Valitse mahdollisimman vaakasuora pysäköintipaikka. Jos mahdollista, arvioi pysäköintipaikka päivänvalossa. Ajoneuvon tahattoman liikkeellelähdön estäminen Toimi näin: Laita vaihde päälle (ei talvella, koska jäätymisvaara!). Vedä käsijarru päälle. Käännä auton nurkkatuet tarvittaessa alas. Käytä tarvittaessa aluskiiloja (eivät sisälly toimitukseen). Kun lämpötila on pakkasen puolella, vedä käsijarrua vain kevyesti ja laita ehdottomasti vaihde päälle, ettei käsijarru jäädy kiinni! Virtaa kuluttavien laitteiden vaihtokytkentä Huomioitavaa: Kytke jääkaappi 12 V:n käytöltä kaasulle tai 230 V:n käytölle. Muuten 12 V:n käyttö kytkeytyy automaattisesti pois päältä moottorin oltua hetken sammutettuna. Avaa kaasupullon pääsulkuventtiili ja tarvittavien kaasulaitteiden sulkuventtiilit. Vesijärjestelmä Jos ajoneuvoa ei lämmitetä aikana, jona lämpötila voi laskea pakkasen puolelle, tyhjennä koko vesijärjestelmä. Jätä vesihanat sekä kaikki tyhjennysventtiilit auki. Näin vältät pakkasvauriot. Seisova vesi puhdasvesisäiliössä tai vesijohdoissa muuttuu pian juomakelvottomaksi. Tarkista siksi ennen jokaista käyttöä vesijohtojen ja puhdasvesisäiliön puhtaus. Käsittele ne tarvittaessa desinfiointiaineilla ja huuhtele runsaalla määrällä puhdasta vettä. Varo vapauttamasta käsijarrua vahingossa kääntäessäsi kuljettajan istuinta.

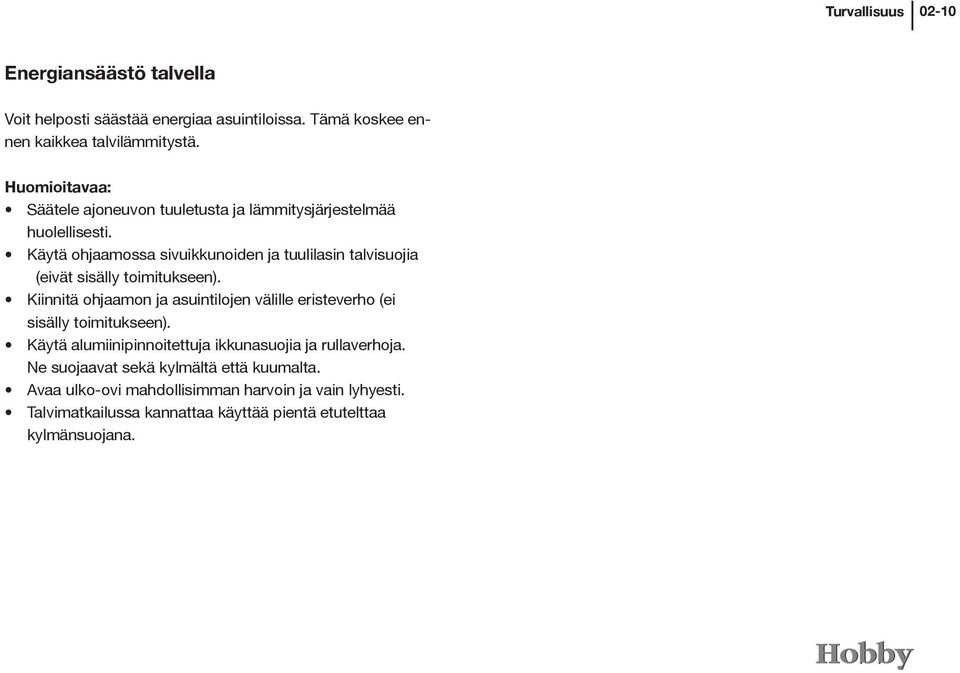

18 Turvallisuus Energiansäästö talvella Voit helposti säästää energiaa asuintiloissa. Tämä koskee ennen kaikkea talvilämmitystä. Huomioitavaa: Säätele ajoneuvon tuuletusta ja lämmitysjärjestelmää huolellisesti. Käytä ohjaamossa sivuikkunoiden ja tuulilasin talvisuojia (eivät sisälly toimitukseen). Kiinnitä ohjaamon ja asuintilojen välille eristeverho (ei sisälly toimitukseen). Käytä alumiinipinnoitettuja ikkunasuojia ja rullaverhoja. Ne suojaavat sekä kylmältä että kuumalta. Avaa ulko-ovi mahdollisimman harvoin ja vain lyhyesti. Talvimatkailussa kannattaa käyttää pientä etutelttaa kylmänsuojana.

19 03-1 Alusta 3. luku: Alusta 3.1 Alusta Rungon osat ja akselit ovat osa alustaa. Niihin ei saa tehdä teknisiä muutoksia, koska muutoin tyyppihyväksyntä raukeaa. Tekniset muutokset ovat mahdollisia ainoastaan valmistajan luvalla. Lisäohjeita voit lukea oheisesta perusajoneuvon käyttöohjeesta. 3.2 Kuormaus Rekisteriotteeseen merkittyjä enimmäisakselimassoja ja teknisesti sallittua kokonaismassaa ei saa ylittää. Matkailuautojen painot 92/21/EWG:n mukaan: Tutustu matkailuautojen massojen määritykseen. Matkailuautojen massojen määritelmät Matkailuautojen massojen ja niistä johdettavan matkailuautojen lisäpainon laskemista säätelee EU:ssa direktiivi 92/21/ETY. Alla selvitetään määrityksessä käytettäviä käsitteitä ja laskentaperusteita. 1. Teknisesti sallittu kokonaismassa (t.s.k.) Teknisesti sallittu kokonaismassa ilmoitetaan Hobby-Wohnwagenwerk-yhtiön ja edellisten valmistusvaiheiden valmistajien (FORD) tietojen mukaan. Tämä massa on määritetty seikkaperäisissä laskelmissa ja kokeissa, se määräytyy perusajoneuvon tyyppihyväksynnän mukaan eikä sitä turvallisuusteknisistä syistä saa missään tapauksessa ylittää. 2. Ajokuntoisen ajoneuvon massa Ajokuntoisen ajoneuvon massa vastaa tyhjän ajoneuvon massaa, johon sisältyvät voiteluaineet, työkalut, vararengas (mahdollisesti korjauspakkaus), polttoaine (100 %), lisäakku, kaikki tehtaalla asennetut vakiovarusteet, 75 kg kuljettajan osalta sekä perusvarustus, kuten kaasu, vesi ja sähköliitäntä. 3. Perusvarustus Perusvarustus sisältää puhdasvesi- ja kaasusäiliöiden massat. Näiden säiliöiden tilavuudesta on täytetty 90 %. Seuraavassa luettelossa on esitetty yksityiskohtaisesti kunkin valmistussarjan massat:

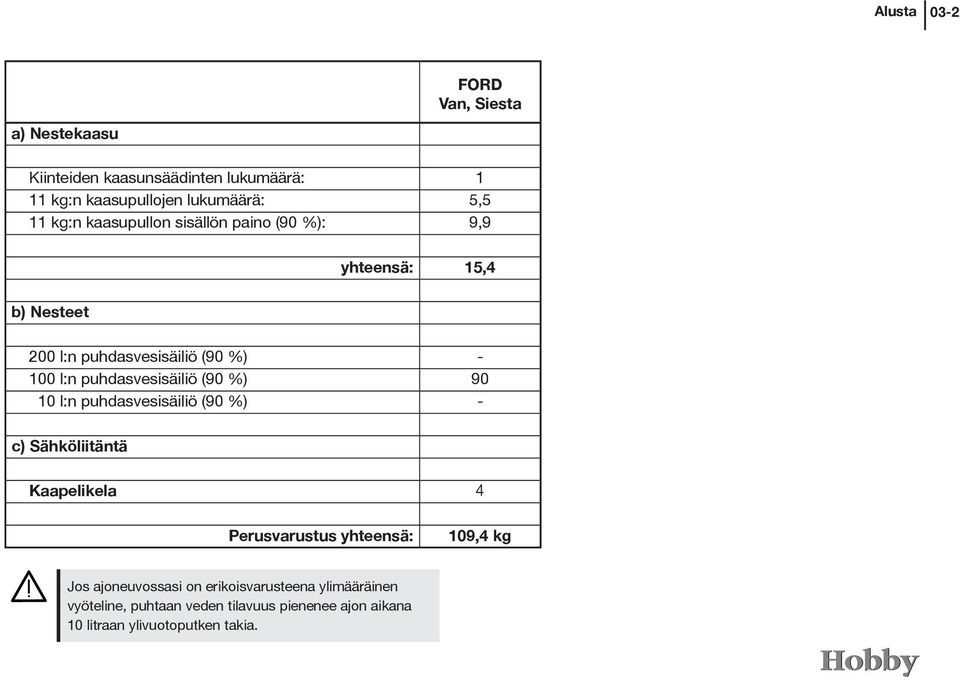

20 Alusta 03-2 FORD Van, Siesta a) Nestekaasu Kiinteiden kaasunsäädinten lukumäärä: 1 11 kg:n kaasupullojen lukumäärä: 5,5 11 kg:n kaasupullon sisällön paino (90 %): 9,9 yhteensä: 15,4 b) Nesteet 200 l:n puhdasvesisäiliö (90 %) l:n puhdasvesisäiliö (90 %) l:n puhdasvesisäiliö (90 %) - c) Sähköliitäntä Kaapelikela 4 Perusvarustus yhteensä: 109,4 kg Jos ajoneuvossasi on erikoisvarusteena ylimääräinen vyöteline, puhtaan veden tilavuus pienenee ajon aikana 10 litraan ylivuotoputken takia.

21 03-3 Alusta 4. Lisäpaino Lisäpaino vastaa "teknisesti sallitun kokonaismassan" ja "ajokuntoisen ajoneuvon massan" välistä erotusta. Tämän arvon on oltava niin suuri, että se kattaa matkustajien (tavanomainen kuormitus: 75 kg kerrottuna istumapaikkojen lukumäärällä kuljettajaa lukuun ottamatta), lisävarusteiden (esim. lisäpaketit, polkupyöräteline, vetokoukku, ilmastointilaite, markiisi) ja henkilökohtaisten varusteiden (vaatetus, vapaa-ajan välineet, elintarvikkeet, retkituolit ja -pöydät jne.) massat. Huolehdi siitä, että kaiken matkailuautossa mukana olevan massat huomioidaan. Tämä koskee esim. matkustajia, lisävarusteita, perusvarustusta sekä henkilökohtaisia varusteita, kuten vaatteita, elintarvikkeita, kotieläimiä, polkupyöriä, surffilautoja ja muita urheiluvarusteita. Kuormatun matkailuauton massa ei missään tapauksessa saa ylittää teknisesti sallittua kokonaismassaa. Ajokuntoisen ajoneuvon massa sisältää lisäarvon nesteitä ja kaasua jne. varten (ks. Perusvarustus). Osa tästä lisäarvosta voidaan käyttää myös lisäkuormitukseen, jos haluat esim. matkustaa vesisäiliöiden ollessa tyhjät tai ilman kaasupulloja.

22 Alusta Nurkkatuet (erikoisvaruste) Tukijalat sijaitsevat rungonpidennyksen takaosassa. Nurkkatukien alaskääntäminen Aseta kampi kuusikantaan j. Tukijalka käännetään käsikammella pystysuoraan asentoon. Varmista jalka k tarvittaessa painumiselta ja aseta se alustalle. Kun tukijalka on pystysuorassa asennossa, tuki työntyy teleskooppimaisesti ulos. Säädä nurkkatukia kammen avulla, kunnes ajoneuvo on vaakasuorassa. Nurkkatukien ylöskääntäminen Löysää nurkkatuet kammen avulla. Käännä tasaisesti, kunnes tukijalka on palannut vaakasuoraan lähtöasentoon. - Älä käytä nurkkatukia tunkkina. Ne on tarkoitettu ainoastaan pysäköidyn matkailuvaunun vakauttamiseen. - Kuormita nurkkatukia aina tasaisesti. - Ennen liikkeellelähtöä nosta nurkkatuet aina ylös ja kiinnitä. - Puhdista nurkkatuet säännöllisesti ja rasvaa ne kevyesti. Teleskooppijalka saa työntyä ulos vain keltaiseen merkkiviivaan asti!

23 03-5 Alusta Porrasaskelma Matkailuautossa on sähkötoiminen porrasaskelma j. Askelma vetäytyy automaattisesti sisään hetken kuluttua moottorin käynnistämisestä. Sitä ohjataan sisäpuolelle sisäänkäynnin k viereen sijoitetusta kytkimestä. Älä astu porrasaskelmalle, ennen kuin se on kokonaan ulkona. Huomioi erikorkuiset askelmat. Huolehdi siitä, että maa on uloskäynnin kohdalla tasainen.

24 Alusta Ajoneuvon tunnusnumero Ajoneuvon tunnusnumero, joka käsittää 17 numeroa, on merkitty oikean etupyörän koteloon. Jotta numero olisi helpommin luettavissa, myös ulkopuolelta, se toistuu kojelaudan vasempaan laitaan kiinnitetyssä laatassa. Lisäksi tunnusnumero ilmoitetaan Ford-tyyppikilvessä (B-pylväässä matkustajan puolella) ja Hobby-tyyppikilvessä (moottoritilan etuosassa jäähdytinpalkissa). Pidä ajoneuvon tunnusnumero käsillä esittäessäsi kysymyksiä matkailuautosta tai käydessäsi sopimuskumppanisi luona. 3.6 Ylimääräiset paineilmajouset (erikoisvaruste) Ylimääräiset paineilmajouset taka-akselilla parantavat matkailuauton ajo-ominaisuuksia huomattavasti ja täydentävät vakiomallista jousitusta. Palkeiden avulla voidaan tarvittaessa nostaa ajoneuvon perää. Ohjaamon säätimen painikkeesta j käynnistetään kompressori, joka täyttää palkeet. Painemittarista l voi jatkuvasti lukea laitteen senhetkisen paineen. Jos paine on liian suuri, ylimääräinen ilma voidaan laskea laitteesta ilmanpoistopainikkeen k avulla.

25 03-7 Alusta Ihanteellinen ilmanpaine on saavutettu, kun ajoneuvo seisoo vaakasuorassa. Vähimmäisilmanpaineen on oltava niin suuri, ettei palje voi puristua kasaan. Tyhjän ajoneuvon kohdalla se on noin 0,5 bar (selvitä tapauskohtaisesti), ajoneuvon ollessa kuormattu tämä arvo on kuormasta riippuen selvästi korkeampi. Laitteen suurin sallittu käyttöpaine on 4,0 bar. Palkeiden vaurioitumisen estämiseksi on tärkeää tarkistaa huollon yhteydessä, ettei palkeisiin ole kertynyt vieraita aineita tai likaa, ja tarvittaessa puhdistaa ne. Palkeiden puhdistamiseen saa käyttää seuraavia puhdistusaineita: saippualipeää, metanolia, etanolia ja isopropanolia. 3.7 Vetolaite (erikoisvaruste) Sallittu aisapaino ja taka-akselikuorma on merkitty rekisteröintiasiakirjoihin. Ota huomioon matkailuauton sallittu aisapaino ja taka-akselikuorma, erityisesti kuormatessasi tallia. Vetolaitteen ja takatelineen samanaikainen käyttö on kielletty. Auton ja perävaunun välissä ei saa oleskella, kun matkailuautoa siirretään perävaunun kiinnittämiseksi tai irrottamiseksi.

26 Alusta 03-8 Perusajoneuvon valmistajan ehtojen ja vetolaitteen niin kutsutun D-arvon määrityksen takia hinattavaan massaan ei voida tehdä lisäyksiä. 3.8 Lisälaitteet Lisälaitteiden merkitseminen rekisteröintitodistukseen Anna HOBBY-maahantuojasi asentaa lisälaitteet. Vie matkailuautosi katsastustoimipaikkaan. Siellä lisälaitteet tarkastetaan ja niistä laaditaan todistus. Ota rekisteröintitodistus mukaan. Katsastustoimipaikka tarkastaa lisälaitteet ja merkitsee muutoksen rekisteröintitodistukseen. Muista, että vetokoukun, moottoripyörätelineen, tasonostimen ja/tai ylimääräisten jousenlehtien rekisteröinti on pakollista. Ota huomioon, että voit ottaa matkailuautoon vähemmän kuormaa, jos siihen on asennettu lisälaitteita.

27 04-1 Pyörät, renkaat, jarrut 4. luku: Pyörät, renkaat, jarrut 4.1 Pyörät Kun matkailuautolla on ajettu ensimmäiset 50 km, on pyöränpulttien kireys tarkistettava. Tarvittaessa ne kiristetään 180 Nm: n vääntömomentilla (16 vanteet; teräs + kevytmetalli). Muita rengaskokoja saa käyttää ainoastaan perusajoneuvon valmistajan luvalla. 4.2 Renkaat Käytä ainoastaan rekisteröintiasiakirjoihin merkittyjä renkaita. Muita rengaskokoja saa käyttää ainoastaan valmistajan luvalla. Renkaita säästävä ajo Vältä äkkijarrutuksia ja turhia kiihdytyksiä. Vältä pitkiä ajoja huonoilla teillä. Älä koskaan aja ylikuormatulla autolla. Hobby-matkailuautoosi on asennettu sisärenkaattomat renkaat. Älä missään tapauksessa asenna näihin renkaisiin sisärenkaita. Talvirengaspakko Talvirengaspakko on Suomessa voimassa joulukuun alusta helmikuun loppuun. Renkaissa on oltava merkintä M+S. Velvoitteen laiminlyömisellä on oikeudellisia seuraamuksia.

28 Pyörät, renkaat, jarrut 04-2 Liian alhainen paine johtaa renkaan ylikuumenemiseen. Tämän seurauksena rengas voi vaurioitua huomattavasti. Oikea rengaspaine on merkitty taulukkoon luvussa Tekniset tiedot sekä perusajoneuvon käyttöohjeeseen. 4.4 Profiilin syvyys 4.3 Rengaspaine Tarkasta kaikkien renkaiden (myös vararenkaan) paine noin neljän viikon välein ja ennen pitkiä matkoja. Rengaspaineen tarkastaminen: Renkaiden on oltava tarkistettaessa kylmät (katso myös taulukko 12.2 Rengaspaineet). Jos renkaat ovat tarkastettaessa tai säädettäessä lämpimät, on paineen oltava 0,3 baaria korkeampi kuin kylmien renkaiden kohdalla. Huomioitavaa: - Oikea rengaspaine j - Liian alhainen rengaspaine k - Liian korkea rengaspaine l Vaihda renkaat viimeistään, kun profiilin syvyys on enää 1,6 mm. Profiilin vähimmäissyvyys takaa vain minimaalisen ajoturvallisuuden. Suosittelemme seuraavien rajojen huomioimista: Turvallinen profiilisyvyys kesällä: 4,0 mm Turvallinen profiilisyvyys talvella: 6,0 mm Renkaita ei saa vaihtaa ristikkäin eli auton oikealta puolelta vasemmalle ja päinvastoin. Renkaat vanhenevat, vaikka niitä käytettäisiin vain vähän tai ei lainkaan. Rengasvalmistajien suositus Vaihda renkaat 6 vuoden välein, profiilin syvyydestä riippumatta. Vältä voimakkaita iskuja jalkakäytävän reunoja, kuoppia tai muita esteitä vasten.

29 04-3 Pyörät, renkaat, jarrut 4.5 Vanteet Käytä ainoastaan ajoneuvon rekisteriotteseen merkittyjä vanteita. Jos haluat käyttää muita vanteita, sinun on otettava huomioon seuraavat seikat. Muita vanteita käytettäessä huomioitavaa: - koon, - mallin, - keskiösyvyyden ja - kantavuuden on oltava riittävät sallitulle aisapainolle. - kiinnityspultin kartion on vastattava vanteiden mallia. Muutokset ovat mahdollisia ainoastaan valmistajan luvalla. Kevytmetallivanteet on tarkastettava erikseen jokaisen ajoneuvotyypin kohdalla. Alumiinivanteiden pultteja ei saa käyttää teräsvanteille. Tehtaalla käytettyjen kevytmetallivanteiden asennukseen voidaan käyttää alkuperäisiä pyöränpultteja. 4.6 Lumiketjut Lumiketjuja saa käyttää ainoastaan etuakselilla. Suurin sallittu ajonopeus on 50 km/h. Älä käytä lumiketjuja lumettomilla teillä. Koristekapselit on poistettava ennen lumiketjujen asentamista. Etuvetoiset mallit Lumiketjujen käyttöä varten on etuakselille asennettava renkaat kokoa 195/75 R 16 C (M+S) teräsvanteille 5,5 J x 16 H2, ET 50. Taka-akselille voi jättää renkaat kokoa 215/75 R 16 C. Tämä sekarengastus sisältyy Fordin perushyväksyntään, eikä sitä näin ollen tarvitse rekisteröidä. Kokoa 195/75 R 16 C (M+S) olevien renkaiden rengaspaineen on oltava korkein sallittu, 4,8 baaria. Lumiketjujen käyttö on sallittu vain teräsvanteiden kanssa ja ainoastaan etuakselilla.

30 Pyörät, renkaat, jarrut Renkaantiivistyspakkaus Renkaantiivistyspakkausta ei saa käyttää, jos rengas on vaurioitunut siksi, että on ajettu rengas tyhjänä. Renkaantiivistyspakkauksella voidaan tiivistää pieniä reikiä varsinkin renkaiden kulutuspinnan kohdalta. Vieraita kappaleita kuten ruuveja tai nauloja ei poisteta renkaasta. Renkaantiivistysainetta voidaan käyttää n. -30 C:een lämpötilaan saakka. A Ravistele pulloa. Kiinnitä pulloon täyttöletku j. (Aukossa oleva kalvo läpäistään.) Renkaantiivistyspakkauksessa on säilyvyydestä kertova päiväys. Muista tarkistaa se ennen käyttöä. Vanhentuneet pakkaukset eivät takaa moitteetonta tulosta.

31 04-5 Pyörät, renkaat, jarrut B Irrota renkaan venttiilin tulppa. Poista venttiilin sisäosa k irrottimen l avulla. Älä laske venttiilin sisäosaa k hiekkaiselle tai likaiselle alustalle. C Vedä täyttöletkun j tulppa m irti. Työnnä täyttöletku renkaan venttiiliin. D Pidä täyttöpulloa siten, että täyttöletku on alaspäin, ja purista pulloa. Paina pullon koko sisältö renkaaseen. Irrota täyttöletku j ja kierrä venttiilin sisäosa k irrotinta l apuna käyttäen takaisin renkaan venttiiliin.

32 Pyörät, renkaat, jarrut 04-6 Jos minimipaine on vielä tallella q, lisää rengaspainetta taulukon 12.2 mukaisesti. Aja varovasti lähimpään korjaamoon ja pyydä vaihtamaan rengas. Onnettomuusvaara: Jos rengaspaine ei tämänkään jälkeen nouse vaadittavalle tasolle, renkaan vaurio on liian suuri eikä renkaantiivistysaine tiivistä sitä riittävästi. Ajo on keskeytettävä. Ota yhteys huoltoasemaan tai päivystävään huoltopalveluun. E Kierrä ilmantäyttöpumpun letku n renkaan venttiiliin. Työnnä pistoke o savukkeensytyttimen pistorasiaan. Pumppaa rengas täyteen p. Älä käytä sähköpumppua pitempään kuin korkeintaan 8 minuutin ajan! Ylikuumenemisvaara! Jos ilmanpaine ei nouse riittävästi, aja ajoneuvolla n. 10 metriä eteen- tai taaksepäin, jotta tiivisteaine leviää tasaisesti renkaaseen. Pumppaa ilmaa uudelleen. Jatka ajoa välittömästi, jotta tiivisteaine leviää tasaisesti. Suurin sallittu ajonopeus 80 km/h. Aja varovasti, varsinkin mutkissa. Tarkista renkaan ilmanpaine n. 10 minuutin ajon jälkeen. Jos rengaspaine on pudonnut sallitun minimiarvon q alapuolelle, ajo on keskeytettävä.

33 04-7 Pyörät, renkaat, jarrut 4.8 Renkaanvaihto Aseta tunkki ainoastaan sille tarkoitettuihin kiinnityskohtiin! Jos tunkki asetetaan johonkin muuhun kohtaan, voi seurauksena olla ajoneuvon vaurioituminen tai tapaturma ajoneuvon pudotessa maahan. Tunkki on tarkoitettu ainoastaan renkaanvaihtoon. Sitä ei saa käyttää ajoneuvon alla suoritettaviin huoltotöihin! Hengenvaara! F Kiinnitä oheinen tarra kojetauluun kuljettajan näkyville. Hävitä käytetty renkaantiivistyspakkaus huoltoasemalla. Onnettomuusvaara: Mene lähimmälle huoltoasemalle ja pyydä vaihtamaan rengas. Nurkkatukia ei saa käyttää tunkin asemesta! Noudata renkaanvaihdon yhteydessä myös ajoneuvon valmistajan käyttöopasta. Renkaanvaihto Jos maa on pehmeä, aseta tunkin alle tukeva alusta, esim. puulauta. Aseta tunkki sille tarkoitettuihin kiinnityskohtiin. Löysää pyörän kiinnityspultteja avaimella muutaman kierroksen verran, mutta älä vielä poista niitä. Nosta ajoneuvoa, kunnes pyörä on 2 3 cm maan yläpuolella.

34 Pyörät, renkaat, jarrut 04-8 Poista kiinnityspultit ja irrota rengas. Aseta varapyörä navalle ja kohdista se suoraan. Kierrä pyörän pultit paikoilleen ja kiristä niitä kevyesti vuorotellen ristikkäin. Laske tunkki alas ja poista se. Kiristä pyöränpultit avaimella tasaisesti. Pyöränpulttien kiristysmomentin ohjearvot löydät perusajoneuvon valmistajan toimittamasta käyttöoppaasta. Jos ajoneuvossa on varapyörän pidin, aseta irrottamasi pyörä siihen ja sulje se. 4.9 Jarrut Jarrujärjestelmän rakenneosat ovat osa tyyppihyväksyntää. Jos muutat jarrujärjestelmän rakenneosia, tyyppihyväksyntä raukeaa. Muutokset ovat mahdollisia ainoastaan valmistajan luvalla. Jarrut kannattaa huollattaa säännöllisesti Ford- huoltokorjaamolla. Tutustu myös Ford-palvelukorjaamoja koskeviin ohjeisiin sivulla Jarrujärjestelmää huollettaessa huomioitavaa: Tarkasta säännöllisesti jarrunesteen taso. Tarkista säännöllisesti, ettei jarrujärjestelmässä tai jarruletkuissa ole vuotokohtia. Käytä ainoastaan jarrunesteitä, joiden ominaisuudet ovat samat kuin jarrupiirissä jo olevien nesteiden. Lisätietoja Ford Transitin käyttöohjeessa.

35 05-1 Ulkopuoliset rakenteet 5. luku: Ulkopuoliset rakenteet 5.1 Säiliö- ja huoltoluukut 50 GS Van 50 VS Van 55 ES Van j k l k j k j A65 GM Siesta j l j A60 KM Siesta j A55 GS Siesta k l k j k Tavaratilan luukku j WC-luukku k Kaasupullokaapin luukku l j j j

36 Ulkopuoliset rakenteet TL Siesta j k 65 FL Siesta k l j l 65 UC Siesta l k j Tavaratilan luukku j WC-luukku k Kaasupullokaapin luukku l j

37 05-3 Ulkopuoliset rakenteet 5.2 Ilmanvaihto Huomioitavaa: Matkailuauton oikea ilmanvaihto on edellytys asumismukavuudelle. Matkailuautoosi on asennettu ohjaamo-osan kautta kulkeva vedoton ilmanotto. Ilmanpoisto tapahtuu kattoluukkujen kautta, eikä sitä saa estää Kun jääkaappia ei käytetä kaasulla, sen ilmanvaihtoaukot voidaan sulkea tähän tarkoitetuilla suojuksilla. Turvailmanvaihtoaukkoja ei missään tapauksessa saa sulkea edes osittain. Tutustu suojusten käyttöohjeisiin. Suojuksia ei saa käyttää jääkaappia kaasutoiminnolla käytettäessä. Lisätietoja saat jääkaapin valmistajan käyttöohjeista. Keittäminen, märät vaatteet jne. aiheuttavat vesihöyryä. Jokaisesta ihmisestä erittyy tunnissa jopa 35 g vettä. Siksi on tärkeää tuulettaa lisäksi ikkunoiden ja kattoluukkujen kautta, aina suhteellisen ilmankosteuden mukaan (ks. myös Talvikäyttö ). Jääkaappi Jääkaappiin johdetaan ulkoa raitista ilmaa ritilöiden kautta. Tämä takaa riittävän jäähdytystehon. Ilmanottoritilä j on ajoneuvon ulkoseinässä. Ilmanpoistoritilä k on ilmanottoritilän yläpuolella. Tukkeutuneet ilmanvaihtoaukot aiheuttavat tukehtumisvaaran! Ilmanvaihtoaukkoja ei siksi saa tukkia. Talvella on käytettävä erityisiä suojalevyjä. Näitä suojalevyjä voit ostaa maahantuojaltasi.

38 Ulkopuoliset rakenteet Ulkolämpötilan ollessa erittäin korkea on suositeltavaa pois-taa ilmanvaihtoritilät. Näin jääkaapin ilmanvaihto vilkastuu ja jäähdytyskyky paranee. Ajon aikana ja sateella ilmanvaihtoritilöiden on oltava paikoillaan. Ilmanvaihtoritilöiden poistaminen Paina salpaa l ylöspäin vastukseen saakka. (Käännä salpoja m oikealle.) Avaa ilmanvaihtoritilä varovasti ensin vasemmalta puolelta Tämän jälkeen vedä oikea puoli ulos pitimestä Lämmitys Lämmityslaitteeseen johdetaan raitista ilmaa ulkoa j. Tämän ilmanvaihtoluukun kautta johdetaan myös lämmityksen pois-toilma ulos. Ilmanvaihtoaukkojen ollessa tukossa syntyy tukehtumisvaara! Ilmanvaihtoaukkoja ei siksi saa tukkia. Talvikäytön aikana on ehdottomasti huolehdittava siitä, että ilma pääsee vapaasti poistumaan aukosta.

39 05-5 Ulkopuoliset rakenteet 5.3 Ovien ja luukkujen avaaminen ja sulkeminen Ajoneuvon avaimet Matkailuauton kanssa toimitetaan seuraavat avaimet: - 2 avainta, jotka sopivat perusajoneuvon seuraaviin lukkoihin: - ajajan puoleinen ovi, etumatkustajan puoleinen ovi ja konepellin salpa. Tutustu perusajoneuvon valmistajan käyttöohjeeseen. - 2 avainta, jotka sopivat asuinosan seuraaviin lukkoihin: - sisäänkäynti - huoltoluukut - WC-luukku Sisäänkäynti, ulkopuoli Avaaminen Avaa lukko avaimella. Vedä ovenkahvasta. Avaa ovi. Sulkeminen Sulje ovi. Käännä avainta, kunnes kuulet salvan loksahtavan paikalleen. Käännä avain takaisin kohtisuoraan asentoon ja vedä se ulos.

40 Ulkopuoliset rakenteet 05-6 Sisäänkäynti, sisäpuoli Avaaminen Paina salpaa alaspäin. Sulkeminen Vedä ovi kiinni niin, että lukko loksahtaa kiinni. Lukitseminen Käännä salpaa ylöspäin. Näin voit avata sisältäpäin myös ulkoapäin lukitun oven. Sisäänkäynti on hätätapauksessa pakoreitti. Älä siksi koskaan tuki kulkuväylää ulkoapäin!

41 05-7 Ulkopuoliset rakenteet 1 2 Tavaratilan luukku Avaaminen Avaa lukko avaimella. Paina kädellä lukon painiketta voimakkaasti sisäänpäin. Avaa luukku kääntämällä se ylös ja kiinnitä se koukulla. Sulkeminen Nosta hakasta ja irrota luukku. Sulje luukku kääntämällä se alas. Lukitse avaimella. WC-luukku Avaaminen Avaa lukko avaimella j. Paina molempia painikkeita j ja k ja avaa luukku. Sulkeminen Paina luukkua niin, että salpa loksahtaa paikalleen. Lukitse avaimella j.

42 Ulkopuoliset rakenteet Kaasun ulkoliitäntä Erikoistoiveena matkailuauto voidaan varustaa kaasun ulkoliitännällä k. Tämän liitännän kautta voidaan käyttää kaasulaitteita kuten kaasugrilliä tai kaasulamppua matkailuauton ulkopuolella. Avaaminen Ota luukusta kiinni jatkoksen j kohdalta ja vedä ulospäin. Sulkeminen Ota luukusta kiinni jatkoksen j kohdalta ja paina kiinni, kunnes lukitus loksahtaa paikalleen.

43 05-9 Ulkopuoliset rakenteet Vedentäyttöliitäntä Avaaminen Avaa lukko j avaimella. Käännä kansi k voimakkaasti auki ja vedä irti. Sulkeminen Aseta kansi k paikalleen ja käännä kiinni. Lukitse lukko j avaimella. Tankin lukko Tankin lukko sijaitsee kuljettajan oven takana B-pylvään alaosassa, luukun takana. Avaaminen Vedä luukku auki kohouman j kohdalta. Sulkeminen Paina luukkua, kunnes se loksahtaa kiinni. Tankin luukun käsittelyä koskevat ohjeet löydät erillisestä Ford-käyttöohjeesta.

44 Ulkopuoliset rakenteet Huomioi kuormauksen yhteydessä suurimmat sallitut akselimassat. Lisää kattokuorman mitat ajoneuvon korkeuteen. Kirjoita kokonaiskorkeudesta muistilappu ja sijoita se ohjaamoon näkyvälle paikalle. Näin et joudu enää laskemaan siltojen ja porttikäytävien kohdalla. Kattokuormien kuljettaminen on mahdollista ainoastaan erillisen, tarkoitukseen soveltuvan kattotelineen avulla. 5.4 Kattoreelinki Kattoreelinkiä kuormattaessa huomioitavaa: Sijoita katolle vain kevyitä matkatavaroita. Köytä kattokuorma asianmukaisesti ja varmista, ettei se pääse liukumaan eikä putoamaan. Älä sijoita katolle liian painavaa kuormaa! Kattokuormaa lisättäessä huononee ajokäyttäytyminen. Suurin sallittu kokonaiskuorma on 50 kg.

45 05-11 Ulkopuoliset rakenteet 5.5 Polkupyöräteline (erikoisvaruste) Matkailuauton ajokäyttäytyminen muuttuu huomattavasti pyörätelineen ollessa kuormattu. Ajonopeutta on vastaavasti vähennettävä: Vaikka auto olisi kuormattu ihanteellisesti, kriittinen nopeus laskee merkittävästi. Ajoneuvon kuljettaja on vastuussa polkupyörien turvallisesta kiinnityksestä. Myös ilman kuormaa ylös käännetty kuljetusteline on lukittava paikalleen tarkoitukseen varatuilla kiinnittimillä. Huolehdi siitä, ettei kuorma peitä auton valoja kokonaan tai edes osittain. Polkupyörätelineiden suurimmat sallitut kuormat ovat 50 kg (puoli-integroidut mallit) ja 60 kg (alkovit). 5.6 Taakkateline (erikoisvaruste) Taakkateline on varustettu asennussarjalla moottoripyörän tai skootterin kiinnittämistä varten. Ajoneuvon kuljettaja on vastuussa kuorman turvallisesta ja kestävästä kiinnityksestä.

46 Ulkopuoliset rakenteet Suurin sallittu kokonaiskuorma on 130 kg. Sallittua taka-akselikuormaa ei missään tapauksessa saa ylittää. Taakkateline pienentää ajoneuvon takaylityskulmaa. Epätasaisessa maastossa teline saattaa osua maahan. Kun taakkateline on täydessä kuormassa, taka-akseli kuormittuu lisää ja etuakselin kuormitus pienenee. Tämä saattaa muuttaa huomattavasti matkailuauton ajo-, ohjaus- ja jarrutuskäyttäytymistä. Takarekisterikilpi on asennettava keskelle, taakkatelineen rekisterikilpivalojen väliin. Jos mahdollinen vetolaite on vielä käytettävissä taakkatelineen ollessa asennettuna, huomioi, että molempien laitteiden yhtäaikainen käyttö on kielletty. Taakkatelineen voi jälkikäteen varustaa erityisillä asennussarjoilla esimerkiksi polkupyöriä, matkatavaralaatikoita tms. varten. Sallittuja ovat ainoastaan SAWIKOn kiinnikkeet, muussa tapauksessa raukeavat kaikki takuuvaatimukset. 5.7 Markiisi (erikoisvaruste) Mallin mukaan matkailuautossasi on joko reunalistaan yhdistetty tai sivuseinään kiinnitetty markiisi. Markiisi on aurinkosuoja, ei joka sään suoja. Markiisin avaamis- ja sulkemisalueella ei saa oleskella eikä siellä saa olla esteitä. Markiisissa on mekanismi, joka estää sen rullaamisen liian pitkälle. Rullausta ei saa koskaan jatkaa väkisin vastuksen yli. Tue avattu markiisi aina mukana olevilla tukijaloilla. Ennen liikkeellelähtöä markiisi on aina suljettava kokonaan ja lukittava paikalleen.

47 05-13 Ulkopuoliset rakenteet Avaaminen Ripusta kiertokangen koukku mekanismin sinkilään. Tartu kiertokankeen yhdellä kädellä ylemmästä, toisella kädellä alemmasta kiertokahvasta. Kankea käyttäessäsi vedä sitä kevyesti itseesi päin ja yritä pitää se kohtisuorassa sinkilään nähden. Kierrä kankea myötäpäivään, kunnes markiisi on avautunut haluttuun asentoon. Irrota kiertokanki. Käännä reunaputken sisäpuolelle sijoitetut teleskooppituet ulos ja tue markiisi niillä. Sulkeminen Työnnä teleskooppituet kasaan, käännä ne putken sisään ja lukitse paikoilleen. Ripusta kiertokangen koukku mekanismin sinkilään. Kierrä kankea vastapäivään, kunnes markiisi on rullattu kokonaan sisään ja lukittu paikalleen. Irrota kiertokanki ja laita se paikalleen autoon. Jos kangas ei avattuna ole enää kireä, rullaa markiisia sisään, kunnes kangas kiristyy jälleen.

48 Ulkopuoliset rakenteet 05-14

49 06-1 Sisätilat 6. luku: Sisätilat 6.1 Ovien ja luukkujen avaaminen ja sulkeminen 1 Säilytyskaapit ja keittiön yläkaapit Säilytyskaapit Avaa luukku painamalla painiketta j. Vedä kahvasta, kunnes luukku on auki. Sulkeminen Paina luukku kahvasta kiinni niin, että se lukittuu selvästi.

50 Sisätilat 06-2 Keulan säilytyskaapit Avaaminen Vedä kahvasta ja avaa luukku kääntämällä se ylös. Sulkeminen Paina luukku kahvasta kiinni niin, että se kiinnittyy selvästi. Painokahvalliset kalusteovet Pesutilan ovi Ovi avataan ja suljetaan kahvaa painamalla. Säilytä ylhäällä olevissa säilytyskaapeissa vain kevyitä tavaroita.

51 06-3 Sisätilat 1 Kääntökahvalliset kalusteovet Vaatekaapit Ovi avataan ja suljetaan kahvaa kääntämällä. Keittiön vetokaappi Avaaminen Painiketta j painamalla vetokaappi aukeaa. Vedä kahvasta, kunnes kaappi on auki. Sulkeminen Työnnä kaappia kahvasta kiinni, kunnes se selvästi lukkiutuu.

52 Sisätilat 06-4 Painolukitusovet Avaaminen Paina ovea lyhyesti kahvan kohdalta, kunnes se ponnahtaa auki. Vedä ovi auki. Sulkeminen Paina ovi kiinni kahvan kohdalta, kunnes se loksahtaa tiukasti paikalleen. Painonupilla varustetut ovet Jätekaappi Avaaminen Paina painonuppia niin, että nuppi ponnahtaa ylös. Vedä varovasti nupista ja avaa ovi. Sulkeminen Paina ovi nupista kiinni. Paina painonuppia niin, että nuppi loksahtaa paikalleen ja ovi on lukittu.

53 06-5 Sisätilat Baarikaappi sisäänkäynnin vieressä (ei kaikissa malleissa) Avaaminen Vedä kahvasta ja käännä ovi auki. Sulkeminen Paina ovea kahvasta, kunnes ovi selvästi lukkiutuu. Rullaovet Vuoteen alla oleva kaappi, pesutilan ovi Avaaminen Tartu rullaoviin keskilistasta ja työnnä niitä ulospäin. Sulkeminen Tartu oviin listasta ja työnnä ne keskelle toisiinsa kiinni.

54 Sisätilat 06-6 TV-toiminnon käyttämiseksi käsijarrun on oltava päällä Teline litteänäyttöiselle TV:lle Avaa lukitus painamalla metallikiskoa j sisäänpäin. Nyt voit vetää TV-telineen ulos. 230 V:n pistorasiat sekä television ja vastaanottimen antenniliitäntä on sijoitettu aivan telineen lähelle. Lukitse Mediaoval tai TV-teline paikalleen ennen liikkeellelähtöä. Asennettava TV saa painaa enintään 8 kg. Suosittelemme TV:n irrottamista telineestä ajon ajaksi ja sijoittamista paikkaan, jossa se ei pääse liikkumaan.

55 06-7 Sisätilat Pöydän laskeminen alas Vedä pöytälevy ylöspäin irti 1 4 Löysää pöytälevy 6.3 Pöydät Jalallinen pöytä Myös jalallista pöytää voidaan käyttää vuodealustana, kun se on laskettu alas. 3 Vedä pöydän jalan keskikappale ulos 4 Aseta pöytälevy jälleen jalan päälle Alas laskeminen Lukitse pöytälevyn kiertomekanismi kiristämällä pyörä k tiukkaan. Vedä pöytälevy irti suoraan ylöspäin. Vedä keskikappale l ulos jalasta m ja poista se. Aseta pöytälevy jalan m päälle. Kiinnitä pöytälevy jälleen

56 Sisätilat Ohjeita Ohjaamoon kulkemisen helpottamiseksi joissakin malleissa voidaan kääntää yksi pöydän pitkistä sivuista alas sen alapuolella olevan salvan j avulla. Seinäkiinnitteinen pöytä Seinäkiinnitteistä pöytää voidaan käyttää vuodealustana, kun se on laskettu alas. Alas laskeminen Taita käännettävä alempi pöytälevy j kokonaan sisään ja lukitse se varmistintapilla k. Nosta pöytälevyn l etureunaa n. 30. Vedä pöydän jalan alaosa m alaspäin irti ja poista se. Vedä pöytälevy ulos ylemmästä seinäpitimestä n. Nosta pöytälevyn etureunaa n. 30 ja kiinnitä se alempaan seinäpitimeen o. Aseta pöytälevyn etureuna lattialle lyhennetyn tukijalan p varaan.

57 06-9 Sisätilat Auki kääntäminen Vedä varmistintapista j. Käännä alempi pöytälevy k haluttuun asentoon. Pöydän pidentäminen Käännä pyörää j pöydän alla, kunnes pöydän lukitus on irti. Nosta pöytää hieman ylöspäin ja vedä sitä ulospäin, kunnes pidennysosa näkyy kokonaan. Nosta pidennysosa ylös sivuseinän suuntaan.

58 Sisätilat Työnnä pöytä pidennysosaa vasten ja kiinnitysosat aukkoihin. Keittiötason pidentäminen Käännä sulkumekanismi j ylös ja vedä se taakse. Käännä pidennystuki k auki. Käännä keittiötason pidennysosa alas.

59 06-11 Sisätilat Keskiosan istuinryhmän pöydän laskeminen Työnnä pöydänjalan salpaa j ylöspäin. Taivuta pöydänjalan alaosaa, kunnes se lukkiutuu selvästi. Irrota pöytä ja kiinnitä se alempaan kiinnikkeeseen. 6.4 Vuoteiksi muuntaminen Istuinryhmät voidaan muuntaa vuoteiksi. Muuntaminen Poista istuin- ja selkäpehmusteet. Laske pöytä alas. Avaa vuoteen levikkeen lukitus j. Aseta vuoteen levikkeen ulompi levy k lattialle. Nosta sisempi levy ln. 15 vaakasuoran tason yläpuolelle. Kiinnitä ulompi levy kiiloilla k n. 45 kulmaan, jotta se tukee sisempää levyä l alapuolelta. Aseta pehmusteet seuraavien piirroksien mukaisesti.

60 Sisätilat Poikittaisistuimen muuntaminen Jotta keulan lisävuodetta voi käyttää, poikittaisistuin on muunnettava vuoteenosaksi. Muuntaminen Poista istuintyynyt ja selkäpehmusteet. Laske kääntöpöytä alas. Käännä j istuinkantta 180 ja laske se kääntöpöydälle. 6.5 Muunnettava pesutila Mallissa Siesta 65 FL pesutilan voi muuntaa suihkun käyttämiseksi. Paina vipua j pesualtaan alla ylöspäin ja työnnä pesuallas takaseinineen WC:n päälle.
