1 Sisältö Sisältö...1 Käyttöhuomautus...2 Turvallisuustietoja...2 Varotoimet...3 Silmän turvallisuusvaroitukset...5 Tuoteominaisuudet...5 Esittely...6 Pakkaus...6 Tuotekuvaus...7 Pääyksikkö... 7 Ohjauspaneeli... 8 Tulo-/lähtöliitännät... 9 Kaukosäädin Asennus...11 Projektorin liittäminen...11 Tietokoneeseen/kannettavaan liittäminen Videolähteisiin liittäminen Heijastetun kuvan säätäminen...13 Projektorin kytkeminen päälle Projektorin kytkeminen pois päältä Varoitusvalo Heijastetun kuvan säätäminen...15 Projektorin korkeuden säätäminen Projektorin zoomaus/tarkentaminen Projektion kuvakoon asettaminen Käyttäjän ohjaimet...20 Ohjauspaneeli ja kaukosäädin...20 Ohjauspaneeli Kaukosäädin Näyttövalikot...28 Käyttö Valikon rakenne KUVA KUVA Lisäasetukset KUVA Lisäasetukset Signaali (RGB) NÄYTTÖ NÄYTTÖ 3D ASETUKSET ASETUS Turvallisuus ASETUKSET Ääniasetukset ASETUKSET LAN Settings ASETUS Lisäasetukset VALINNAT VALINNAT Remote Settings VALINNAT Lisä VALINNAT LAMPPUASETUKSET VALINNAT Optional Filter Settings Liitteet...54 Vianmääritys...54 Lampun vaihtaminen...60 Suodattimen asennus ja puhdistus...62 Yhteensopivuustilat...63 Tietokone/Video/HDMI/Macyhteensopivuus D-sisääntulo Video-yhteensopivuus. 64 RS-232-komennot ja protokollatoimintoluettelo...65 RS-232-nastamääritykset RS-232-protokollatoimintoluettelo SeinäKattoasennus...70 Optoman maailmanlaajuiset toimistot...71 Säädös- ja turvallisuushuomautukset Suomi

2 Käyttöhuomautus Turvallisuustietoja Tasasivuisessa kolmiossa olevan nuolipäisen salamaniskun tarkoitus on varoittaa käyttäjää eristämättömästä, tuotteen kotelon sisässä olevasta vaarallisesta jännitteestä, joka on riittävän suuri muodostamaan sähköiskun vaaran. Huutomerkki tasasivuisen kolmion sisällä on tarkoitettu osoittamaan käyttäjälle tärkeät käyttö- ja ylläpito- tai huolto-ohjeet laitteen mukana tulevissa asiakirjoissa. VAROITUS: ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE PIENENTÄÄKSESI SÄHKÖISKUN TAI TULIPALON VAARAA. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HUOLTOHENKILÖSTÖÖN. Luokan B säteilyrajat Tämä luokan B laite on kaikkein Kanadan häiriötä aiheuttavien laitteiden säädösten mukainen. Tärkeä turvaohje 1. Älä tuki tuuletusaukkoja. Jotta voisit varmistaa projektorin luotettavan käytön ja suojata sitä ylikuumenemiselta, on suositeltavaa asentaa se sijaintiin, jossa sen tuuletus ei esty. Älä esimerkiksi aseta projektoria täydelle kahvipöydälle, sohvalle, sänkyyn jne. Älä aseta projektoria syvennykseen, kuten kirjahyllyyn tai hyllyyn, joka rajoittaa ilman virtausta. 2. Älä käytä projektoria lähellä vettä tai kosteissa paikoissa. Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. 3. Älä asenna laitetta lähelle lämmönlähteitä (esim. lämpöpattereita, lämmittimiä ja liesiä) tai muita lämpöä tuottavia laitteita (esim. vahvistimia). 4. Puhdista vain kuivalla liinalla. 5. Käytä vain valmistajan määrittämiä liitäntöjä/lisälaitteita. 6. Älä käytä laitetta, jos se on fyysisesti vahingoittunut tai vaurioitunut. Fyysisiin vahinkoihin tai vaurioihin kuuluu (rajoittamatta): Laite on pudotettu. Virtajohto tai -pistoke on vahingoittunut. Nestettä on läikkynyt projektoriin. Projektori on ollut alttiina sateelle tai kosteudelle. Jotain on pudonnut projektorin sisään tai sisällä on jotain irtonaista. Älä yritä huoltaa laitetta itse. Kansien avaaminen saattaa altistaa sinut vaarallisille jännitteille tai muille vaaroille. Soita Optomalle ennen kuin lähetät laitteen korjattavaksi. 7. Älä anna esineiden tai nesteiden joutua projektorin sisään. Ne saattavat koskettaa vaarallisia jännitepisteitä tai oikosulkea osia, mistä saattaa seurata tulipalo tai sähköisku. 8. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 9. Vain pätevän huoltohenkilöstön tulee korjata laite. Suomi 2

3 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä. Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo voi satuttaa ja vahingoittaa silmiäsi. Varoitus- Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Varoitus- Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Varoitus- Kun vaihdat lamppua, anna laitteen jäähtyä. Noudata ohjeita, jotka on kuvattu sivuilla Varoitus- Laite ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat varoitusviestejä. Varoitus- Kun olet Lampun nollaus, suorita Lampun nollaus -toiminto näyttövalikon kohdasta VALINNAT Lampunasetukset (katso sivu 52). Kun lamppu saavuttaa käyttöikänsä pään, projektori ei toimi, ennen kuin lamppu on vaihdettu. Voit vaihtaa lampun noudattamalla ohjeita sivujen kohdasta Lampun vaihtaminen. Varoitus- Kun sammutat projektorin, varmista että sen jäähdytyskierto on suoritettu ennen virran katkaisemista. Anna projektorin jäähtyä 90 sekuntia. Varoitus- Kaikki projektorit ei ole varustettu linssisuojaimella. Oman turvallisuutesi vuoksi jos projektorissa on linssisuojus, varmista että poistat sen ennen kuin käynnistät projektorin. Varoitus- Kun lamppu on lähestymässä käyttöikänsä loppua, viesti Lamppuvaroitus: Lamppuikä ylitetty tulee näkyviin. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. 3 Suomi

4 Käyttöhuomautus Tee näin: Sammuta laite ja irrota virtapistoke pistorasiasta, ennen kuin puhdistat tuotteen. Käytä kotelon puhdistamiseen pehmeää, kuivaa kangasta, joka on kostutettu miedolla pesuaineella. Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Vältä käyttöä pölyisessä tai likaisessa ympäristössä. Älä: Älä tuki laitteen ilmankiertoaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä seuraavanlaisissa olosuhteissa: Käyttö äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä. Varmista, että huoneen lämpötila on 5-40 C. Suhteellisen kosteuden on oltava 5-40 C, 80 % (maks.), ei-kondensoituva. Käyttö voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. Käyttö suorassa auringonvalossa. Suomi 4

5 Käyttöhuomautus Silmän turvallisuusvaroitukset Vältä aina katsomasta suoraan projektorin säteeseen. Ole selin säteeseen niin paljon kuin mahdollista. Kun projektoria käytetään luokkahuoneessa, valvo oppilaita asianmukaisesti, kun heitä pyydetään osoittamaan jotakin ruudulta. Vähennä ympäristön hajavaloa huoneen verhoilla lampun tarvitseman virran minimoimiseksi. Tuoteominaisuudet Tuoteominaisuudet vaihtelevat mallista riippuen. XGA (1024 x 768)/WXGA (1280 x 800)-natiiviresoluutio HD-yhteensopiva 720p ja 1080p ovat tuettuja BrilliantColor TM -tekniikka Kensington-lukko RS-232-hallinta Nopea sammutus Täysi 3D (Katso sivu 64) Valmistaja määrittelee käytännön olosuhteiden mukaan tuotteen ominaisuudet. 5 Suomi

6 Power Pura pakkaus ja tarkista sisältö. Varmista, että kaikki seuraavat osat ovat pakkauksessa. Jos jotakin puuttuu, ota yhteyttä lähimpään asiakaspalvelukeskukseen. Page- Keystone Freeze Enter Switch Volume Menu HDMI 7 8 User1 Source Laser VGA User2 0 Page+ 3D Video 9 User3 Resync Esittely Pakkaus Projektori Virtajohto VGA-kaapeli (*) L R Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. Akku Asiakirjat: Infrapunakaukosäädin Kantolaukku (*) (*) Valitut lisälaitteet eivät ehkä ole pakkauksessa riippuen aluetarjonnasta ja mallimäärityksistä. Käyttöopas Takuukortti Pikaopas WEEE-kortti (vain EMEA) Suomi 6

7 Esittely Tuotekuvaus Pääyksikkö Tavallinen Lyhyt heijastus Liittymä riippuu mallin määrityksistä. Älä tuki projektorin sisään-/ulostuloaukkoja. 1. Tarkennusrengas 2. Zoomin kytkin 3. Infrapunavastaanotin 4. Ohjauspaneeli 5. Tulo-/lähtöliitännät 6. Kensington -lukkoportti 7. Ilmanvaihto (sisäänotto) 8. Kaiutin 9. Kallistuksen säätöjalka 10. Ilmanvaihto (ulosmeno) Tarkennusrengas Infrapunavastaanotin Ohjauspaneeli Tulo-/lähtöliitännät Kensington -lukkoportti Ilmanvaihto (sisäänotto) Kaiutin Kallistuksen säätöjalka Ilmanvaihto (ulosmeno) 7 Suomi

8 Esittely Ohjauspaneeli Lähde 2. Trapetsikorjaus 3. Enter 4. Synkronointi 5. Ohje 6. Nelisuuntaiset valintanäppäimet 7. Lämpötilan merkkivalo 8. Virta 9. Päällä/Valmiustila LED-lamppu 10. Lampun merkkivalo 11. Valikko Suomi 8

9 Esittely Tulo-/lähtöliitännät AUDIO-OUT AUDIO2-IN AUDIO1-IN RJ-45 RS-232C USB HDMI VIDEO S-VIDEO VGA-OUT VGA2-IN/YPbPr VGA1-IN/YPbPr/ Näytön ketjutuslähtö ainoastaan tuettuna jos VGA2-tulo/YPbPr. Liittymä riippuu mallin määrityksistä. VGA-dongle on vallinnainen lisävaruste. Ota yhteyttä Optomapalveluun yksityiskohdista. 1. Komposiittivideotuloliitäntä 2. S-Videotuloliitäntä 3. VGA-Out-liitäntä (Näytön ketjutuslähtö) 4. VGA2-tulo/YPbPr-liitäntä (Analoginen PC-signaali/komponenttivideon sisääntulo/ HDTV/YPbPr) 5. VGA1-IN/YPbPr/ -liitäntä (Analoginen PC-signaali/komponenttivideon sisääntulo/ HDTV/YPbPr/Langaton toiminnot VGA-Donglen kautta) 6. HDMI-liitäntä 7. Turvalukkopaikka 8. Audio2 sisään liitin ( 3,5 mm:n miniliitin) 9. Audio -tuloliitäntä (3,5 mm:n miniliitin) 10. Audio1 sisään liitin (3,5 mm:n miniliitin) 11. RS-232-liitäntä (9 nastaa) 12. USB palvelu ja kaukohiiri 13. Virta 14. RJ45 9 Suomi

10 Esittely Kaukosäädin TLiittymä riippuu mallin määrityksistä Power Switch Freeze L R Enter Page- Laser Page+ Keystone Volume Menu 3D HDMI VGA Video User1 User2 User3 0 Source Resync Virta päälle/pois 2. Pysäytä 3. Esittää tyhjän & äänen poiston 4. USB-Hiiren vasemman painikkeen napsautus 5. Enter 6. Vasen valintanäppäin 7. Laser-osoittimen käynnistin 8. Sivu alas 9. Kuvankorjaus +/- 10. Sivusuhde 11. HDMI 12. Käyttäjän määrittämät näppäimet 13. Lähde 14. Kirkkaustaso 15. Hiiri toiminto päällä/ pois päältä kytkin 16. Mykistys 17. USB hiiren oikea klikkaus 18. Ylös valinta-näppäin 19. Oikea valinta-näppäin 20. Alas valinta-näppäin 21. Sivu ylös 22. Äänenvoimakkuus +/ D 24. Video 25. VGA 26. Synkronointi Suomi 10

11 molex Projektorin liittäminen Asennus Tietokoneeseen/kannettavaan liittäminen Näytön ulostulo Äänen ulostulo Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. (*) Valinnainen lisävaruste Liittymä riippuu mallin määrityksistä. 1 VIDEO S-VIDEO AUDIO-OUT AUDIO2-IN RJ-45 VGA-OUT AUDIO1-IN VGA2-IN/YPbPr RS-232C VGA1-IN/YPbPr/ HDMI USB 6 7 MOLEX *Audiolähtökaapeli 2... *VGA-kaapeli ulos 3...VGA-kaapeli 4...*HDMI-kaapeli 5...Virtajohto 6... *USB-kaapeli 7... *RS-232-kaapeli 8...*Audiosisääntulolähtökaapeli 11 Suomi

12 Asennus Videolähteisiin liittäminen Komposiittivideolähtö S-Videolähtö DVD-soitin, tv-sovitin, HDTV-vastaanotin Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. (*) Valinnainen lisävaruste Liittymä riippuu mallin määrityksistä. VIDEO S-VIDEO AUDIO-OUT AUDIO2-IN AUDIO1-IN RJ-45 VGA-OUT RS-232C VGA2-IN/YPbPr 7VGA1-IN/YPbPr/ USB HDMI Äänen ulostulo 8 DVD-soitin, tv-sovitin, HDTV-vastaanotin *Komposiittivideokaapeli 2... *S-Videokaapeli 3...*HDMI-kaapeli 4...Virtajohto 5...*Audiolähtökaapeli 6...*Audiosisääntulolähtökaapeli 7...*VGA/RCA-kaapeli 8...*15-nastainen 3 RCA-komponentti-/HDTV-sovittimeen 9... *3 RCA-komponenttikaapeli Suomi 12

13 Heijastetun kuvan säätäminen Projektorin kytkeminen päälle Asennus Virtatila (Valmiustila) ollessa asennettuna Eco-tilaan (< 0,5 W), VGA-ulostulo, äänen-toisto sammutetaan projektorin ollessa valmiustilassa. 1. Kiinnitä virtajohto ja signaalikaapeli hyvin. Kytkemisen jälkeen VIRRAN MERKKIVALO syttyy palamaan punaisena. 2. Kytke lamppu päälle painamalla nappia joko projektorin päältä tai kaukosäätimestä. VIRTA LED-merkkivalo muuttuu siniseksi. Aloitusnäyttö näkyy noin 10 sekunnin ajan. Kun käytät projektoria ensimmäistä kertaa, sinua pyydetään valitsemaan kieli ja virransäästötila. 3. Liitä ja kytke päälle lähde, jonka haluat näyttää ruudulla (tietokone, kannettava, videosoitin jne.). Projektori löytää lähteen automaattisesti. Jos lähdettä ei löydy, paina valikkopainiketta ja siirry kohtaan VALINNAT. Varmista, että Lähteen lukitus -asetus on asetettu Pois päältä. Jos liität samanaikaisesti useita lähteitä, paina ohjauspaneelin LÄHDE -painiketta tai kaukosäätimen suoraa lähdepainiketta vaihtaaksesi tulojen välillä. Virta 1 Käynnistä ensin projektori ja valitse sitten signaalilähteet. 13 Suomi

14 Asennus Projektorin kytkeminen pois päältä 1. Kytke projektori päälle painamalla -painiketta kaukosäätimestä tai ohjauspaneelista. Seuraava viesti tulee näytölle. Paina nappia uudelleen ja vahvista, muutoin viesti häviää 15 sekunnissa. Projektori sammuu kun nappia on painettu kaksi sekuntia. 2. Tuulettimet jatkuvat toiminnassa 10 sekuntia ja VIRTA LED-VALO vilkkuu sinisenä. Tänä aikana projektoria ei saa kytkeä uudelleen päälle tai sitä ei saa irroittaa virrasta. Kun jäähdytysvaihe on valmis, VIRTA LED-VALO muuttuu pysyvästi punaiseksi (valmius-tila). Tässä vaiheessa projektori voidaan kytkeä uudelleen päälle painamalla nappia. 3. Irrota virtajohto pistorasiasta ja projektorista. 4. Älä käynnistä projektoria heti sen sammuttamisen jälkeen. Ota yhteyttä lähimpään huoltokeskukseen, jos projektorissa on näitä oireita. Katso lisätietoja sivuilta Varoitusvalo Kun varoitusosoittimet (katso seuraavasta) menevät päälle, projektori sammuu automaattisesti: LAMPUN merkkivalo palaa punaisena ja PÄÄLLÄ/ VALMIUSTILA -merkkivalo vilkkuu punaisena. LÄMPÖTILAN merkkivalo palaa punaisena ja PÄÄLLÄ/ VALMIUSTILA -merkkivalo vilkkuu punaisena. Tämä osoittaa, että projektori on ylikuumentunut. Tavallisissa oloissa projektori voidaan kytkeä takaisin päälle. LÄMPÖTILAN merkkivalo vilkkuu punaisena ja Päällä/ Valmiustila -merkkivalo vilkkuu punaisena. Irrota virtajohto projektorista, odota 30 sekuntia ja yritä uudelleen. Jos varoitusvalo syttyy uudelleen, ota yhteyttä lähimpään huoltokeskukseen apua varten. Suomi 14

15 Heijastetun kuvan säätäminen Projektorin korkeuden säätäminen Asennus Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla nostojalalla. 1. Paikanna projektorin alta säädettävä jalka, jota haluat muokata. 2. Pyöritä säädettävää rengasta myötäpäivään nostaaksesi projektoria tai vastapäivään laskeaksesi sitä. Toista sama muille jaloille tarpeen mukaan. Kallistuksen säätöjalka Kallistuksen säätörengas 15 Suomi

16 Asennus Projektorin zoomaus/tarkentaminen Voit kiertää zoomausrengasta sisään- ja ulospäin. Tarkenna kuva kiertämällä tarkennusrengasta, kunnes kuva on kirkas. XGA sarjat: Projektori tarkentuu etäisyydelle 3,28-39,4 jalkaa (1,0-12,0 metriä). WXGA sarjat: Projektori tarkentuu etäisyydelle 3,28-32,8 jalkaa (1,0-10,0 metriä). XGA ja 0,6 TR: Projektori tarkentuu etäisyydelle 2,5-12 jalkaa (0,76-3,66 metriä). WXGA ja 0,5 TR: Projektori tarkentuu etäisyydelle 1,64-11 jalkaa (0,5-3,35 metriä). Zoomin kytkin Tarkennusrengas Suomi 16

17 Projektion kuvakoon asettaminen Asennus XGA sarjat: Heijastettava kuvakoko välillä 27,5 ~ 302,8 (0,70 ~ 7,69 metriä). WXGA sarjat: Heijastettava kuvakoko välillä 27,3-299,5 (0,69-7,60 metriä). XGA ja 0,6 TR: Heijastettu kuvakoko välillä 60,7 ~ 291,7 (1.55 ~ 7,42 metriä). WXGA ja 0,5 TR: Heijastettu kuvakoko välillä 44,3 ~ 297 (1.13 ~ 7,54 metriä). Yläkuva Näyttö Näyttö (L) Heijastusetäisyys (D) Korkeus Halkaisija Näyttö Näyttö (K) Leveys Sivunäkymä Siirtymä (Hd) Heijastusetäisyys (D) 17 Suomi

18 Asennus Tavallinen XGA Vinoittainen pituus (tuumaa) koko 4:3 näytölle Ruutu Koko L x K Heijastusetäisyys (D) (m) (tuumaa) (m) (jalka) Siirtymä (Hd) Leveys Korkeus Leveys Korkeus leveä tele leveä tele (m) (jalka) 30,00 0,61 0,46 24,00 18,00 1,19 1,31 3,90 4,30 0,07 2,70 40,00 0,81 0,61 32,00 24,00 1,58 1,75 5,18 5,74 0,09 3,60 60,00 1,22 0,91 48,00 36,00 2,38 2,62 7,81 8,60 0,14 5,40 70,00 1,42 1,07 56,00 42,00 2,77 3,06 9,09 10,04 0,16 6,30 80,00 1,63 1,22 64,00 48,00 3,17 3,50 10,40 11,48 0,18 7,20 90,00 1,83 1,37 72,00 54,00 3,57 3,93 11,71 12,89 0,21 8,10 100,00 2,03 1,52 80,00 60,00 3,96 4,37 12,99 14,34 0,23 9,00 120,00 2,44 1,83 96,00 72,00 4,75 5,24 15,58 17,19 0,27 10,80 150,00 3,05 2,29 120,00 90,00 5,94 6,55 19,49 21,49 0,34 13,50 180,00 3,66 2,74 144,00 108,00 7,13 7,86 23,39 25,79 0,41 16,20 250,00 5,08 3,81 200,00 150,00 9,91 10,92 32,51 35,83 0,57 22,50 300,00 6,10 4,57 240,00 180,00 11,89 13,11 39,01 43,01 0,69 27,00 WXGA Vinoittainen pituus (tuumaa) koko 16:10 näytölle Ruutu Koko L x K Tämä taulukko on tarkoitettu vain viitteeksi käyttäjälle. Heijastusetäisyys (D) (m) (tuumaa) (m) (jalka) Siirtymä (Hd) Leveys Korkeus Leveys Korkeus leveä tele leveä tele (m) (jalka) 30,00 0,65 0,40 25,44 15,90 1,00 1,10 3,28 3,61 0,05 1,97 40,00 0,86 0,54 33,92 21,20 1,34 1,46 4,40 4,79 0,07 2,63 60,00 1,29 0,81 50,88 31,80 2,00 2,20 6,56 7,22 0,10 3,94 70,00 1,51 0,94 59,36 37,10 2,34 2,56 7,68 8,40 0,12 4,60 80,00 1,72 1,08 67,84 42,40 2,67 2,93 8,76 9,61 0,13 5,26 90,00 1,94 1,21 76,32 47,70 3,00 3,30 9,84 10,83 0,15 5,91 100,00 2,15 1,35 84,80 53,00 3,34 3,66 10,96 12,01 0,17 6,57 120,00 2,58 1,62 101,76 63,60 4,01 4,39 13,16 14,40 0,20 7,89 150,00 3,23 2,02 127,20 79,50 5,01 5,49 16,44 18,01 0,25 9,86 180,00 3,88 2,42 152,64 95,40 6,01 6,59 19,72 21,62 0,30 11,83 250,00 5,38 3,37 212,00 132,50 8,35 9,15 27,40 30,02 0,42 16,43 300,00 6,46 4,04 254,40 159,00 10,02 10,98 32,87 36,02 0,50 19,72 Suomi 18

19 Käyttäjän ohjaimet Lyhyt heijastus XGA Vinoittainen pituus (tuumaa) koko 4:3 näytölle Ruutu Koko L x K Heijastusetäisyys (D) (m) (tuumaa) (m) (jalka) Siirtymä (Hd) Leveys Korkeus Leveys Korkeus leveä tele leveä tele (m) (jalka) 32,00 0,65 0,49 25,59 19,29 0,40 0,40 1,31 1,31 0,07 2,89 40,00 0,81 0,61 32,00 24,00 0,50 0,50 1,64 1,64 0,09 3,60 60,00 1,22 0,91 48,00 36,00 0,75 0,75 2,46 2,46 0,14 5,40 70,00 1,42 1,07 56,00 42,00 0,88 0,88 2,89 2,89 0,16 6,30 80,00 1,63 1,22 64,00 48,00 1,00 1,00 3,28 3,28 0,18 7,20 90,00 1,83 1,37 72,00 54,00 1,13 1,13 3,71 3,71 0,21 8,10 100,00 2,03 1,52 80,00 60,00 1,25 1,25 4,10 4,10 0,23 9,00 120,00 2,44 1,83 96,00 72,00 1,50 1,50 4,92 4,92 0,27 10,80 150,00 3,05 2,29 120,00 90,00 1,88 1,88 6,17 6,17 0,34 13,50 180,00 3,66 2,74 144,00 108,00 2,26 2,26 7,41 7,41 0,41 16,20 250,00 5,08 3,81 200,00 150,00 3,13 3,13 10,27 10,27 0,57 22,50 300,00 6,10 4,57 240,00 180,00 3,76 3,76 12,34 12,34 0,69 27,00 WXGA Vinoittainen pituus (tuumaa) koko 16:10 näytölle Ruutu Koko L x K Tämä taulukko on tarkoitettu vain viitteeksi käyttäjälle. Heijastusetäisyys (D) (m) (tuumaa) (m) (jalka) Siirtymä (Hd) Leveys Korkeus Leveys Korkeus leveä tele leveä tele (m) (jalka) 44,30 0,95 0,60 37,40 23,62 0,50 0,50 1,64 1,64 0,07 2,93 50,00 1,08 0,67 42,52 26,38 0,56 0,56 1,84 1,84 0,08 3,27 60,00 1,29 0,81 50,79 31,80 0,68 0,68 2,23 2,23 0,10 3,94 70,00 1,51 0,94 59,36 37,10 0,79 0,79 2,59 2,59 0,12 4,60 80,00 1,72 1,08 67,84 42,40 0,90 0,90 2,95 2,95 0,13 5,26 90,00 1,94 1,21 76,32 47,70 1,02 1,02 3,35 3,35 0,15 5,91 100,00 2,15 1,35 84,80 53,00 1,13 1,13 3,71 3,71 0,17 6,57 120,00 2,58 1,62 101,76 63,60 1,35 1,35 4,43 4,43 0,20 7,89 150,00 3,23 2,02 127,20 79,50 1,69 1,69 5,54 5,54 0,25 9,86 180,00 3,88 2,42 152,64 95,40 2,03 2,03 6,66 6,66 0,30 11,83 250,00 5,38 3,37 212,00 132,50 2,82 2,82 9,25 9,25 0,42 16,43 300,00 6,46 4,04 254,40 159,00 3,39 3,39 11,12 11,12 0,50 19,72 19 Suomi

20 Käyttäjän ohjaimet Ohjauspaneeli ja kaukosäädin Ohjauspaneeli Ohjauspaneelin käyttäminen VIRTA Synkronointi ENTER LÄHDE Valikko Ohje Nelisuuntaiset valintanäppäimet Kuvankorjaus / Lampun merkkivalo Lämpötilan merkkivalo PÄÄLLÄ/ VALMIUSTILA LED-LAMPPU Katso sivuilta osiota Projektorin virran kytkeminen päälle/pois päältä. Synkronoi projektori automaattisesti vastaamaan lähdesignaalia. Vahvista valinta. Valitse tulosignaali painamalla Lähde-painiketta. Käynnistä näyttövalikko (OSD) painamalla Valikko - painiketta. Voit poistua näyttövalikosta painamalla Valikko -painiketta uudelleen. Ohje-valikko (käytettävissä ainoastaan kun OSDvalikko ei ole näkyvissä). Käytä painikkeita tai valinnan säätämiseen. kohtien valitsemiseen Säädä projektorin kallistuman aiheuttamaa kuvavääristymää painikkeella. (± 40 astetta) Näyttää projektorin lampun tilan. Näyttää projektorin lämmön tilan. Osoittaa projektorin tilan. Suomi 20

21 Käyttäjän ohjaimet Kaukosäädin Kaukosäätimen käyttäminen Power Switch Virta Kytkin Katso sivuilta osiota Projektorin virran kytkeminen päälle/pois päältä. USB hiiren kytkin. L Freeze R Esittää tyhjän & äänen poiston Kääntää videon ja audion hetkellisesti pois/ päälle. Enter Pysäytä Kuva pysäytetään väliaikaisesti. Mykistys Kääntää audion hetkellisesti pois/päälle. Page- Keystone Volume Menu HDMI 7 8 User1 Source Laser VGA User2 Liittymä riippuu mallin määrityksistä. 0 Page+ 3D Video 9 User3 Resync V/O Nelisuuntaiset valintanäppäimet Enter Laser Sivu +/- Kuvankorjaus +/- Äänenvoimakkuus +/- Sivusuhde Valikko Jäljittele USB-hiiren vasen/oikea klikkausta. Käytä painikkeitakohtien valitsemiseen tai valinnan säätämiseen. Ylös/Alas/Vasen/ Oikea-näppäin USB:n kautta tapahtuvaa USB-hiiren jäljittelyä varten kun Kytkin nappia on klikattu. Vahvista valinta. USB-jäljittely kun Kytkin nappia on klikattu. Laser-osoittimen käynnistin, paina ja käynnistä laservalo (vain laser-versiossa). Sivu ylös/alas USB-näppäimistön jäljittelyyn USB kautta kun OSD on sammutettu. Voit korjata projektorin kallistuksen aiheuttamaa kuvan vääristymää. Lisää/vähennä äänenvoimakkuutta. Säädä kuvasuhde tämän toiminnon avulla. Käynnistä näyttövalikko (OSD) painamalla Valikko -painiketta. Voit poistua näyttövalikosta painamalla Valikko -painiketta uudelleen. 21 Suomi

22 Käyttäjän ohjaimet Kaukosäätimen käyttäminen 3D HDMI VGA Video Käyttäjän määrittelemät näppäimet (1/2/3) Lähde Kirkkaustaso Synkronointi Kytke 3D-näyttövalikko päälle/pois päältä painamalla 3D -painiketta. Valitse HDMI -lähde painamalla HDMIpainiketta. Painamalla VGA-painiketta voit valita VGAlähdön. Painamalla Video-painiketta voit valita komposiitti- ja S- video lähteen. Näppäimet voidaan määrittää projektorin OSD:ssä. Valitse tulosignaali painamalla Lähdepainiketta. Muuta kirkkaustila: Kirkas -> Säästö -> Dynaaminen. (Katso tietoja sivulta 52) Synkronoi projektori automaattisesti vastaamaan lähdesignaalia. Suomi 22

23 Käyttäjän ohjaimet Näppäin asema Näppäin legenda Näppäin MTX NEC_CODE Toista formaatti Mukautettu nimi Tiedot Tavu 1 Tavu 2 Tavu 3 Tavu 4 K27 1 Virta F1 32 CD 81 7E K25 2 Kytkin F1 32 CD 3E C1 K28 3 Esittää tyhjän & äänen poiston F1 32 CD 8A 75 K31 4 Pysäytä F1 32 CD 8B 74 K26 5 Mykistys F1 32 CD 92 6D K29 6 V F1 32 CD CB 34 K30 7 O F1 32 CD CC 33 K33 8 YLÖS F2 32 CD C6 39 K21 9 VASEN F2 32 CD C8 37 K23 10 Enter F1 32 CD C5/CA 3A/35 K19 11 Oikea F2 32 CD C9 36 K32 12 Alas F2 32 CD C7 38 K22 13 Sivu - F2 32 CD C2 3D K20 14 Laser K24 15 Sivu + F2 32 CD C1 3E K10 16 Kuvankorjaus - F2 32 CD 84 7B K9 17 Kuvankorjaus + F2 32 CD 85 7A K8 18 Äänenvoimakkuus - F2 32 CD 8F 70 K7 19 Äänenvoimakkuus + F2 32 CD 8C 73 K16 20 Muoto/1 F1 32 CD K14 21 Valikko/2 F1 32 CD K D/3 F1 32 CD 93 6C K4 23 HDMI/4 F1 32 CD K5 24 VGA/5 F1 32 CD D0 2F K6 25 Video/6 F1 32 CD D1 2E K3 26 Käyttäjästä1/7 F1 32 CD D2 2D K2 27 Käyttäjästä2/8 F1 32 CD D3 2C K1 28 Käyttäjästä3/9 F1 32 CD D4 2B K15 29 Soure F1 32 CD C3 3C K17 30 Kirkkaus/0 F1 32 CD K18 31 Uudellen synkronointi F1 32 CD C4 3B 23 Suomi

24 Käyttäjän ohjaimet Patterien asennus Vaihda ainoastaan samanlaiseen tai vastaavaan valmistajan suosittelemaan patteriin. HUOMIO Sopimaton patterien käyttö saattaa aiheuttaa kemiallisen vuodon tai räjähdyksen. Varmista että noudatat ohjeita alhaalla. Älä sekoita erityyppisiä pattereita keskenään. Eri tyypin pattereilla on eri ominaisuuksia. Älä sekoita vanhoja ja uusia pattereita Vanhojen ja uusien patterien sekoittaminen keskenään lyhentää patterien käyttöikää ja voi aiheuttaa kemiallisen vuodon vanhoissa pattereissa. Poista petterit heti kun ne on lopussa. Pattereista vuotavat kemikaalit saattavat aiheuttaa iho-ongelmia. Jos löydät patterien vuotoja pyyhi ne pois kankaalla. Laitteen mukana tulevilla pattereilla saattaa olla lyhyempi käyttöikä varastoinnin vuoksi. Poista patterit kaukosäätimestä jos sitä ei käytetä pitkään aikaan. Noudata paikallisia lakeja kun hävität patterit. Suomi 24

25 Käyttäjän ohjaimet OHJE-painikkeen käyttäminen OHJE-toiminto varmistaa helpon asennuksen ja käytön. Paina? nappia ohjauspaneelista ja avaa Apu-tiedosto. 25 Suomi

26 Käyttäjän ohjaimet Ohje-valikon painike toimii vain silloin, kun tulolähdettä ei tunnisteta. Katso lisätietoja sivujen Vianmääritys -osiosta. Jos tulolähde on tunnistettu ja Ohje-painiketta painetaan, seuraavat sivut tulevat näkyviin auttamaan ongelmien diagnosointia. Suomi 26

27 Käyttäjän ohjaimet 27 Suomi

28 Käyttäjän ohjaimet Näyttövalikot Projektorilla on monikielinen näyttövalikko-esitys joka mahdollistaa kuvasäätöjen tekemisen ja useiden asetusten muutokset. Käyttö 1. Avaa näyttövalikko painamalla Valikko -painiketta kaukosäätimestä tai projektorin näppäimistöstä. 2. Kun näyttövalikko tulee näkyviin, voit valita päävalikon kohteita näppäimillä. Tehdessäsi valinnan tietyllä sivulla, siirry alivalikkoon painamalla - tai Enter -näppäintä. 3. Valitse haluamasi kohta näppäimillä ja säädä sitten asetuksia näppäimillä. 4. Valitse seuraava säädettävä kohta alivalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Vahvista valinta painamalla Enter -painiketta, jolloin näyttö palaa päävalikkoon. 6. Voit poistua painamalla VALIKKO -painiketta uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alivalikko Asetukset Suomi 28

29 Valikon rakenne Käyttäjän ohjaimet Main Menu Kuva NÄYTTÖ ASETUKSET Sub Menu Näyttötila Esitys / Kirkas / Elokuva / srgb / Liitutaulu / Käyttäjä / 3D Kirkkaus -50~50 Kontrasti -50~50 Terävöitys 1~15 #1 Väri -50~50 #1 Sävy -50~50 Lisäasetukset Gamma Elokuva / Video / Grafiikka / Tavallinen BrilliantColor 1~10 Värilämpötila Väriasetukset Punainen / Virheä / Sininen / Syaani / Magenta / Keltainen Valkoinen Alkuasetukset Lopeta Väriavaruus Settings Lämmin / Keski / Viileä Sävy / Värikylläisyys / Vahvistus [-50~50] Punainen / Virheä / Sininen AUTO / RGB / YUV (Input source is not HDMI) AUTO / RGB (0-255) / RGB (16-235) / YUV (Input source is HDMI) #2 Signaali Automatic Päälle / Pois Vaihe (VGA) Taajuus (VGA) Vaakasijainti (VGA) Pystysijainti (VGA) Lopeta Lopeta Alkuasetukset Muoto #3 4:3 / 16:9 / Alkuperäinen / AUTO #4 4:3 / 16:9 or 16:10 / LBX / Alkuperäinen / AUTO Reunan maski 0~10 Zoomi -5~25 (80%~200%) Image Shift H -100~100 V -100~100 Pysty kuvankorjaus -40~40 3D 3D-tila Pois / DLP-linkki 3D->2D 3D / L / R #5 3D-Muoto AUTO / SBS Mode / Top and Bottom / #5 3D-synk. kääntö Päälle / Pois Kieli English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Suomi / / / Magyar / eština / / / / / / / / Türkçe / Vi t / Bahasa Indonesia / Româ nå Projisointi Valikon sijainti #4 Näyttötyyppi 16:10 / 16:9 (WXGA) #6 Turvallisuus Turvallisuus Päälle / Pois Turva-ajastin Vaihda salasana Lopeta Kuukausi / Päivä / Tunti 29 Suomi

30 Käyttäjän ohjaimet Main Menu Sub Menu Settings ASETUKSET Projektorin tunnus 0~99 Ääniasetukset Sisäänrakennettu kaiutin Päälle / Pois Mykistys Päälle / Pois Äänenvoimakkuus 0~10 Audiotulo Oletus / AUDIO1 / AUDIO2 Audio Input 2 function Mikrofoni / Audio Input2 LAN Settings Verkon tila Connect/Disconnect(Read-Only) DHCP Päälle / Pois [Default Off] IP-osoite Oletus [ ] Aliverkon peite Oletus [ ] Yhdyskäytävä Oletus [ ] DNS Oletus [ ] Käytä Kyllä / Ei Mac-osoite Read-Only Lopeta Lisäasetukset Logo Oletus / Neutraali Tekstitys Pois / CC1 / CC2 Lopeta VALINNAT Tulolähde VGA / Video / Video / S-Video / HDMI Lähteen lukitus Päälle / Pois Korkea paikka Päälle / Pois Tiedon piilotus Päälle / Pois Näppäimistölukko Päälle / Pois Testikuvio Ei mitään / Ruudukko / Valkoinen kuvio #6 IR-toiminto Päälle / Pois / Ylös / Front Taustaväri Musta / Punainen / Sininen / Virheä / Remote Settings Käyttäjä1 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Käyttäjä2 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Käyttäjä3 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Lisäasetukset Suorakäynnistys Päälle / Pois Autom. Sammutus 0~180 Quick Resume Päälle / Pois Uniajastin (min) Virtatila (Valmiustila) 0~990 Aktiivinen / Säästö Lampun asetukset Lampputunnit Lamppumuistutus Päälle / Pois Kirkkaustaso Kirkas / Säästö / Dynamic / Eco+ Lampun nollaus Kyllä / Ei Lopeta Optional Filter Settings Optional Filter Installed Kyllä / Ei Filter Usage Hours 0~9999 Filter Reminder Pois / 300hr / 500hr / 800hr / 1000hr Filter Reset Kyllä / Ei Lopeta Alkuasetukset Kyllä / Ei Huomaa että näytön näyttövalikot (OSD) vaihtelevat valitun signaalin tyypin ja käyttämäsi projektorin mallin mukaisesti. (#1) Väri ja Sävy ovat tuettuja vain videotilassa. (#2) Signaali on tuettu vain analogisella VGA (RGB) -signaalilla. (#3) Vain XGA-mallille. (#4) Vain WXGA-mallille. 16:9 tai 16:10 riippuu Näyttötyyppi -asetuksista. (#5) 3D Synk. Invert. on käytössä ainoastaan kun 3D on voimassa ja tämä 3D tila on vain DLP-linkin lasille. (#6) Toiminto riippuu mallin määrityksistä. Suomi 30

31 Käyttäjän ohjaimet KUVA Näyttötila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Esitys: Hyvä väri ja kirkkaus PC-tulosta. Kirkas: Maksimikirkkaus PC-tulosta. Elokuva: Kotiteatteria varten. srgb: Standardisoitu tarkka väri. Liitutaulu: Valitse tämä tila, kun heijastat kuvaa liitutaululle (vihreä), jotta väriasetukset ovat optimaaliset. Käyttäjä: Käyttäjän asetukset. 3D: Suositeltu asetus 3D-tilalle käytössä. Kaikki muut käyttäjän tekemät 3D-tilan säädöt tallennetaan tähän tilaan jatkossa käytettäväksi. Kirkkaus Säädä kuvan kirkkautta. Painamalla Painamalla Kontrasti voit tummentaa kuvaa. voit vaalentaa kuvaa. Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Painamalla Painamalla voit vähentää kontrastia. voit lisätä kontrastia. 31 Suomi

32 Käyttäjän ohjaimet Väri ja Sävy ovat tuettuja vain videotilassa. Terävöitys Säädä kuvan terävyyttä. Painamalla Painamalla Väri voit vähentää terävyyttä. voit lisätä terävyyttä. Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Painamalla Painamalla Sävy voit vähentää kuvan värikylläisyyttä. voit lisätä kuvan värikylläisyyttä. Säädä punaisen ja vihreän väritasapainoa. Painamalla Painamalla voit lisätä vihreän määrää kuvassa. voit lisätä punaisen määrää kuvassa. Suomi 32

33 Käyttäjän ohjaimet KUVA Lisäasetukset Gamma Tämän avulla voit valita gammakorjauksen, joka on hienosäädetty parhaan kuvanlaadun saavuttamiseksi. Elokuva: kotiteatteria varten. Video: videota tai tv-lähdettä varten. Grafiikka: kuvalähdettä varten. Standardi: PC- tai tietokonelähdettä varten. BrilliantColor Tämä säädettävä kohta käyttää uutta väriprosessointialgoritmia ja järjestelmätason parannuksia, jotka mahdollistavat korkeamman kirkkauden ja antavat samalla kuvalle luonnollisemmat, sävykkäämmät värit. Asteikko on Jos haluat voimakkaammin parannetun kuvan, säädä maksimiasetusta kohti. Saadaksesi pehmeämmän ja luonnollisemman kuvan, säädä minimiasetusta kohti. Värilämpötila Kun asetat sen kylmille värisävyille, kuvasta tulee sinisempi. (kylmä kuva) Kun asetat sen lämpimille värisävyille, kuvasta tulee punaisempi. (lämmin kuva) Väriasetukset Paina siirtyäksesi seuraavaan valikkoon kuten alhaalla ja paina sitten tai valitaksesi osion. 33 Suomi

34 Käyttäjän ohjaimet Punainen/Vihreä/Sininen/Syaani/Magenta/Keltainen: Käytä tai ja valitse Sävy, Värikylläisyys ja Lisäysvärit. Valkoinen: Käytä tai ja valitse Punainen, Vihreä ja Sininen väri. Aseta uudelleen: Valitse Kyllä palataksesi värisäädön tehdasasetuksiin. (*) Saatavilla vain kun HDMI-lähde on kytkettynä. Väriavaruus Valitse asianmukainen värimatriisityyppi seuraavista: AUTO, RGB, RGB (0 ~ 255) (*), RGB (16 ~ 235) (*) tai YUV. Alkuasetukset Valitse Kyllä, jos haluat palauttaa kaikkien valikkojen näyttöparametrit tehtaan oletusasetuksiksi. Suomi 34

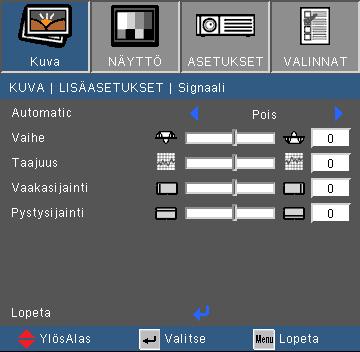

35 Käyttäjän ohjaimet KUVA Lisäasetukset Signaali (RGB) Signaali ontuettu vain analogisella VGA (RGB) -signaalilla. Automatic Valitsee automaattisesti signaalin. Jos käytät tätä toimintoa, vaiheja taajuus-osiot ovat himmennettyjä eivätkä ole käytössä, ja jos signaali ei ole automaattinen, vaihe- ja taajuus-osiot ovat näkyvissä ja käyttäjä voi manuaalisesti hienosäätää ja tallentaa asetukset seuraavaa kertaa varten, jolloin projektori kytketään pois päältä ja uudelleen päälle. Vaihe Synkronoi näytön signaaliajastuksen näytönohjaimen kanssa. Jos kuva on epävakaa tai vilkkuu, korjaa se tällä asetuksella. Taajuus Muuttaa näytön taajuutta niin, että se vastaa tietokoneen näytönohjaimen taajuutta. Käytä tätä toimintoa vain, jos kuva näyttää vilkkuvan pystysuunnassa. Vaakasijainti Painamalla Painamalla voit siirtää kuvaa vasemmalle. voit siirtää kuvaa oikealle. Pystysijainti Painamalla Painamalla voit siirtää kuvaa alaspäin. voit siirtää kuvaa ylöspäin. 35 Suomi

36 Käyttäjän ohjaimet NÄYTTÖ Muoto Säädä kuvasuhde tämän toiminnon avulla. XGA 4:3: Tämä muoto on 4x3-tulolähteille. 16:9: Tämä muoto on 16x9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. AUTO: Valitsee sopivan näyttömuodon automaattisesti. Auto 4:3 Laajakuva kannettava SDTV HDTV Sisääntulon tarkkuus Auto/Asteikko (SVGA) Auto/Asteikko (XGA) H V H V H V Suomi 36

37 Käyttäjän ohjaimet Kuvasuzhde (lähteen tunnistama) Muutettu kuvakoko (SVGA) Muutettu kuvakoko (XGA) 4:3 800 x 600 keskitetty 1024 x 768 keskitetty 16:9 800 x 450 keskitetty 1024 x 576 keskitetty Alkuperäinen Ei kuvan koon muuttamista, 1:1 määritys ja keskitys. Formaatti esittää alkuperäisen kuvan skaalaamatta. 16:9 tai 16:10 riippuu Näytön tyyppi -asetuksesta. WXGA 4:3: Tämä muoto on 4:3-tulolähteille. 16:9: Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. 16:10: Tämä formaatti sopii 16x10 syötön lähteille kuten laajakuvakannettaville. LBX: Tämä formaatti sopii muille kuin 16 x 9, letterbox-lähteelle ja käyttäjille, jotka käyttävät ulkoista anamorfista linssiä esittääkseen 2.35:1 kuvasuhteen käyttämällä täyttä resoluutiota. Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. AUTO: Valitsee sopivan näyttömuodon automaattisesti. Auto 4:3 Laajakuva kannettava SDTV HDTV Sisääntulon tarkkuus Scereeb -tyyppi = 16:10 Scereeb -tyyppi = 16:9 Auto/Asteikko Auto/Asteikko H V H V H V Suomi

38 Käyttäjän ohjaimet 16:10 näyttö 480i/p 576i/p 1080i/p 720p PC 4: x 800 keskitetty 16: x 800 keskitetty Natiivi 1:1 kartoitus keskitetty. 1:1 kartoitus (960 x 540) esitys 1280 x x 720 keskitetty 1:1 kartoitus keskitetty. 16:9 näyttö 480i/p 576i/p 1080i/p 720p PC 4:3 960 x 720 keskitetty Jokaisella I/O on erilainen Reunan maski - korjausasetus. Reunan maski - korjausasetus ja Zoomi eivät toimi samanaikaisesti 16: x 720 keskitetty Natiivi Reunan maski 1:1 kartoitus keskitetty. 1:1 kartoitus (960 x 540) esitys 1280 x x 720 keskitetty 1:1 kartoitus keskitetty. Reunan maski-yliskannaustoiminto poistaa kohinaa videokuvasta. Suorita reunan maski-toiminnonyliskannaa kuvaa poistaaksesi videokoodauksen aiheuttamaa kohinaa videolähteen reunoilta. Zoomi Painamalla Painamalla voit pienentää kuvan kokoa. voit suurentaa kuvaa projektiopinnalla. Image Shift Paina ja siirry seuraavaan valikkoon alhaalla ja käytä sitten tai valitaksesi osion. Suomi 38 H: Käytä tai ja siirrä heijastettua kuvan asemaa horisontaalisesti (pystytasossa). V: Käytä tai ja siirrä heijastettua kuvan asemaa vertikaalisti (vaakatasossa). Pysty kuvankorjaus Säädä kuvan pystysuuntaista vääristymää painamalla tai. Jos kuva näyttää trapetsoidilta, tämän asetuksen avulla siitä voi tehdä suorakulmion.

39 Käyttäjän ohjaimet NÄYTTÖ 3D 3D-synk. kääntö on käytössä ainoastaan kun 3D on voimassa ja tämä 3D tila on vain DLP linkki lasille. Yhteensopiva 3Dlähde, 3D-sisältö ja aktiiviset sulkijalasit vaaditaan 3Dkatseluun. Katso sivu 64 koskien tuettuja 3D formaatteja. 3D-tila Pois: Valitse Pois kun poistat 3D asetukset 3D kuvista. DLP-linkki: Valitse DLP-linkki kun haluat optimoida DLP linkin 3D kuvien asetukset. 3D -> 2D 3D: Esittää 3D-signaalin. L (Vasen): Näyttää 3D sisällön vasemman kehyksen. R (Oikea): Näyttää 3D sisällön oikean kehyksen. 3D-Muoto Auto: Kun 3D tunnistussignaali löytyy, valitaan 3D muoto automaattisesti. SBS: Käytä tätä tilaa 3D sisällölle joka esitetään SBS Mode muodossa. Top and Bottom: Käytä tätä tilaa 3D sisällölle joka esitetään Top and Bottom muodossa. Frame Sequential: Käytä tätä tilaa 3D sisällölle joka esitetään Frame Sequential muodossa. 3D-synk. kääntö Valitse Päälle, jos haluat kääntää vasemman ja oikean kehyksen sisällön. Valitse Pois, jos haluat käyttää kehysten oletussisältöjä. 39 Suomi

40 Käyttäjän ohjaimet ASETUKSET Kieli Valitse monikielinen näyttövalikko. Paina tai siirtyäksesi alivalikkoon ja sen jälkeen tai -näppäintä valitaksesi halutun kielen. Vahvista valinta painamalla Enter. Projisointi Molemmat takaprojektiot ovat tarkoitettu käytettäväksi läpinäkyvän ruudun kanssa. Etuprojektio Tämä on oletusasetus. Kuva projisoidaan suoraan ruudulle. Takaprojektio Tällä asetuksella kuva näkyy käänteisenä. Etuprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin. Takaprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin ja käännettynä. Suomi 40

41 Käyttäjän ohjaimet Valikon sijainti Valitse valikon sijainti näytöllä. Näytön tyyppi ainoastaan WXGA:lle. Näyttötyyppi Valitse näytön tyypiksi joko 16:10 tai 16:9. Projektorin tunnus Tunnuksen määritys voidaan asettaa valikosta (0-99) ja käyttäjille voidaan määrittää yksittäisen projektorin hallinta RS-232- komennoilla. Voit katsoa sivulta täyden luettelon RS-232- komennoista. 41 Suomi

42 Käyttäjän ohjaimet ASETUS Turvallisuus Turvallisuus riippuu mallin määrityksistä. Turvallisuus Päälle: Valitse Päälle, jos haluat ottaa käyttöön varmennuksen, kun projektori käynnistetään. Pois: Valitse Pois, jos haluat, että projektori voidaan käynnistää ilman salasanaa. Oletussalasana on 1234 (ensimmäisellä kerralla). Turva-ajastin Tällä toiminnalla määrität (Kuukausi/ Päivä/ Tunti) kuinka kauan projektoria voidaan käyttää. Tämän ajan loputtua sinulta pyydetään uudelleen projektorin salasanaa. Vaihda salasana Ensimmäistä kertaa: 1. Aseta salasana painamalla. 2. Salasanan on oltava 4 numeroa. 3. Valitse salasana kaukosäätimen numeropainikkeilla ja vahvista salasana painamalla Enter -näppäintä. Vaihda salasana: 1. Paina antaaksesi vanhan salasanan. 2. Anna nykyinen salasana numeropainikkeilla ja vahvista painamalla Enter 3. Anna uusi salasana (4 numeroa) kaukosäätimen numeropainikkeilla ja vahvista se painamalla Enter -painiketta. 4. Anna uusi salasana uudelleen ja vahvista se painamalla Enter. Suomi 42

43 Käyttäjän ohjaimet Jos väärä salasana annetaan 3 kertaa, projektori sammuu automaattisesti. Jos olet unohtanut salasanan, ota yhteyttä paikalliseen toimistoon tukea varten. 43 Suomi

44 Käyttäjän ohjaimet ASETUKSET Ääniasetukset Sisäänrakennettu kaiutin Valitse Päällä tai Pois päältä ja käynnistä tai sammuta sisäinen kaiutin. Mykistys Valitsemalla Päälle voit mykistää äänen. Valitsemalla Pois pois lopettaa mykistyksen. Ääni sisään2 toiminto Mic: Käytä mikrofonia toissijaisena äänen sisääntulona. Ääni sisääntulo 2: Käytä muuta äänen sisääntulolaitetta toissijaisena äänen sisääntulona. Äänenvoimakkuus Painamalla Painamalla Audiotulo voit vähentää äänenvoimakkuutta. voit lisätä äänenvoimakkuutta. Vakioäänen sisääntulot löytyvät projektorin takakannesta. Käytä tätä mahdollisuutta ja aseta jokin äänen sisääntuloista senhetkiselle kuvalähteelle. Oletus: VGA1/VGA2. AUDIO1: Video/S-Video. AUDIO2: HDMI. Suomi 44

45 Käyttäjän ohjaimet ASETUKSET LAN Settings Verkkotila Valitse Liitä ja käynnistä LAN-verkon toiminto Valitse Kytke pois ja poista LAN-verkon toiminto. (Vain lukutila) DHCP Jos DHCP-palvelin on olemassa verkossa johon kytket projektorin, IP-osoite haetaan automaattisesti kun valitset DHCPtilan PÄÄLLÄ: Jos DHCP on POIS PÄÄLTÄ aseta manuaalisesti IP-Osoite, Aliverkon peite ja portti. Käytä tai ja numero IP-osoitteelle, Aliverkon peitteelle ja portille. Vakioarvo on pois päältä. IP-osoite Valitse IP-osoite. Vakioarvo on Aliverkon peite Määrittele LAN-yhteyden aliverkkopeite. Vakioarvo on Yhdyskäytävä Tarkista porttikäytävän osoite verkko-/järjestelmähallinnoijalta jos haluat määritellä arvot manuaalisesti. Vakioarvo on Suomi

46 Käyttäjän ohjaimet DNS Tarkista DNS-palvelimen IP-osoite verkko-/ järjestelmähallinnoijalta jos haluat määritellä arvot manuaalisesti. Vakioarvo on Käytä Valitse Kyllä ja tallenna verkkomääritysasetusten muutokset. Mac-osoite Esitä projektorin Mac-osoite. Suomi 46

47 Käyttäjän ohjaimet ASETUS Lisäasetukset Logo Painamalla voit kaapata ruudulla näkyvän kuvan. Muutokset tulevat voimaan kun käynnistät projektorin seuraavan kerran. Oletus: Oletuskäynnistysruutu. Neutraali: Logo ei tule näkyviin käynnistysnäytössä. Tekstitys Tällä toiminnalla asetat haluamasi aloitusnäytön. Muutokset tulevat voimaan projektorin seuraavalla käynnistyskerralla. Pois: Valitse Pois, jos haluat kytkeä tekstityksen pois päältä. CC1: CC1-kieli: Amerikan englanti. CC2: CC2-kieli (käyttäjän tv-kanavan mukaan): espanja, ranska, portugali, saksa, tanska. 47 Suomi

48 Käyttäjän ohjaimet VALINNAT Tulolähde Käytä tätä valintaa, jos haluat ottaa tulolähteitä käyttöön/pois käytöstä. Painamalla voit siirtyä alivalikkoon ja valita, mitä lähteitä tarvitset. Vahvista valinta painamalla Enter. Projektori ei etsi tuloja, joita ei ole valittu. Voit kytkeä näppäimistölukon pois painamalla ja pitämällä projektorin päällä olevaa Enter - painiketta painettuna 5 sekuntia. Lähteen lukitus Päälle: Projektori hakee vain nykyistä tulolähdettä. Pois: Projektori etsii muita signaaleja, jos tämä signaali häviää. Korkea paikka Kun Päälle on valittuna, tuulettimet pyörivät nopeammin. Tämä toiminto on hyödyllinen suurissa korkeuksissa, joissa ilma on ohutta. Tiedon piilotus Päälle: Valitse Päälle, jos haluat piilottaa tietoviestit. Pois: Valitse Pois, jos haluat näyttää hakuviestin. Näppäimistölukko Kun näppäimistölukkotoiminto on kytketty Päälle, ohjauspaneeli on lukittu, mutta projektoria voi silti käyttää kaukosäätimellä. Voit taas käyttää ohjauspaneelia kun valitset Pois. Testikuvio Esittää testimallin, jotka ovat ruudukko, valkoinen ja tyhjä. Suomi 48

49 Käyttäjän ohjaimet IR-toiminto (*) (*) Toiminto riippuu mallin määrityksistä. Päällä: Valitse Päällä, projektoria voidaan ohjata kaukosäätimellä. Kun vaihdat asetuksen Pois päältä asentoon Päällä, näkyviin tulee varoitusviesti: Pois päältä: Valitse Pois päältä, voit käyttää ainoastaan ohjauspaneelin näppäimiä. Kun vaihdat asetuksen Päällä asentoon Pois päältä, näkyviin tulee varoitusviesti: Ylä: Valitse Ylin ja projektori ottaa vastaan IR-signaalin kaukosäätimestä ylimmän sensorin kautta. Etu: Valitse Etu ja projektori vastaanottaa IR-signaalin kaukosäätimestä etusensorin kautta. Taustaväri Näyttö on tämän toiminnon mukaan Musta, Punainen, Sininen, Vihreä tai Valkoinen, jos signaalia ei ole käytettävissä. Alkuasetukset Valitse Kyllä, jos haluat palauttaa kaikkien valikkojen näyttöparametrit tehtaan oletusasetuksiksi. 49 Suomi

50 Käyttäjän ohjaimet VALINNAT Remote Settings Käyttäjän 1/2/3 näppäinten toiminnot voidaan itse määrittää kaukosäätimeen. Voit valita halutun toiminnon näille näppäimille erillään tässä osassa. Käyttäjä 1 Tarjolla olevat valinnat Käyttäjä1-näppäimelle ovat VGA2/S-Video/ LAN/Kirkkaus/Kontrasti/Nukkuajastin Käyttäjä 2 Tarjolla olevat valinnat Käyttäjä2-näppäimelle ovat VGA2/S-Video/ LAN/Kirkkaus/Kontrasti/Nukkuajastin Käyttäjä 3 Tarjolla olevat valinnat Käyttäjä3-näppäimelle ovat VGA2/S-Video/ LAN/Kirkkaus/Kontrasti/Nukkuajastin Suomi 50

51 Käyttäjän ohjaimet VALINNAT Lisä Suorakäynnistys Asettamalla asetuksen Päälle voit aktivoida suorakäynnistystilan. Projektori kytkeytyy automaattisesti päälle, kun se yhdistetään verkkovirtaan painamatta projektorin ohjauspaneelin tai kaukosäätimen -näppäintä. Autom. Sammutus (min) Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, kun projektori ei enää vastaanota signaaleja. Laskennan loputtua (minuuteissa) projektori sammuu automaattisesti. Virtatila (Valmiustila) ollessa asennettuna Säästö-tilaan (< 0,5 W), VGA-ulostulo, äänen-toisto sammutetaan projektorin ollessa valmiustilassa. Uniajastimen arvo vaihtuu nollaksi kun projektori sammutetaan. Uniajastin (min) Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, vastaanotti projektori signaaleja tai ei. Laskennan loputtua (minuuteissa) projektori sammuu automaattisesti. Quick Resume Päällä: Jos projektori sammutetaan vahingossa, tämä ominaisuus mahdollistaa projektorin uudelleenkäynnistyksen heti uudelleen, jos toiminto valitaan 100 sekunnin sisällä sammutuksesta. Pois päältä: Tuuletin alkaa jäähdyttää järjestelmää heti kun käyttäjä sammuttaa projektorin. Virtatila (Valmiustila) Säästö: Vähennä virtahäviötä entisestään (<0,5 W) valitsemalla Säästö. Aktiivinen: Valitse Aktiivinen, jos haluat palata tavalliseen valmiustilaan, jolloin VGA-lähtöportti otetaan käyttöön. 51 Suomi

52 Käyttäjän ohjaimet VALINNAT LAMPPUASETUKSET Lampputunnit Näyttää heijastusajan. Lamppumuistutus Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusilmoituksen lampunvaihtoilmoituksen tullessa esiin. Viesti tulee näkyviin 30 tuntia ennen ehdotettua lampun vaihtoa. Kun taustalämpötila on yli 40 astetta käytön aikana, projektori siirtyy automaattisesti Säästö-tilaan. Kirkkaustaso Kirkas: Valitse KIRKAS, jos haluat kasvattaa kirkkautta. Säästö: Valitse Säästö, jos haluat himmentää projektorin lamppua pienentääksesi virrankulutusta ja pidentääksesi lampun kestoa. Dynaaminen: Valitse Dynaaminen himentääksesi lampun valovoimaa, joka riippuu sisällön kirkkaustasosta ja säädä lampun virrankulutus dynaamiseksi välillä 100% ja 30%. Lampun elinkaarta jatketaan. Eco+: Valitse Eco+ hyödyntääksesi uusinta Eco+ teknologiaa joka tuo yhteen ylivertaisen suorituskyvyn, parannetun lamppuiän ja energiansäästöominaisuudet. Lampun nollaus Palauttaa lampun tuntilaskurin nollaan, kun lamppu on vaihdettu. Suomi 52

53 Käyttäjän ohjaimet VALINNAT Optional Filter Settings Optional Filter Installed Valitse Kyllä näyttääksesi varoitusviestin kun laitetta on käytetty 500 tuntia. Valitse Ei kytkeäksesi varoitusviestin pois päältä. Suodattimen vakioasetus on Ei. Koottuasi suodattimen käynnistä projektori painamalla Valikko ja siirry kohtaan VALINNAT -> Valinnaiset suodatinasetukset-> Valinnainen suodatin asennettu ja valitse Kyllä. Filter Usage Hours Esitä suodatinaika. Filter Reminder Valitse tämä toiminto ja esitä tai piilota varoitusviesti kun suodattimen varoitusviesti näytetään. (Tehdasoletusasetus: 500 tuntia) Filter Reset Pölysuodattimen uudelleenasetus kun suodatin on puhdistettu tai vaihdettu uuteen. 53 Suomi

54 Liitteet Vianmääritys Jos projektoria käyttäessäsi esiintyy ongelmia, katso seuraavia ohjeita. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen. Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtaliitännät on liitetty kunnolla Asennus -osiossa kuvatulla tavalla. Tarkista, että liittimien nastat eivät ole katkennetita tai vääntyneitä. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso Lampun vaihtaminen -osiota. Varmista, että olet poistanut linssinsuojuksen, ja että projektori on päällä. Varmista, että AV-mykistys -ominaisuutta ei ole kytketty päälle. Osittainen, vierivä tai väärin näkyvä kuva Paina Re-SYNC (uudelleensynkronointi) kaukosäätimestä tai ohjauspaneelista. Jos käytät PC-tietokonetta: Windows 95, 98, 2000, XP, Windows 7: 1. Napsauta Ohjauspaneeli -kansion Oma tietokone -kuvaketta ja kaksoisnapsauta sitten Näyttö -kuvaketta. 2. Valitse Asetukset-välilehti. 3. Tarkista, että näytön resoluution asetus on pienempi tai yhtä suuri kuin UXGA ( ). 4. Napsauta Lisäasetukset -painiketta. Jos projektori ei vieläkään heijasta koko kuvaa, sinun on vaihdettava käyttämäsi monitorinäyttö. Noudata seuraavia kohtia. 5. Tarkista, että näytön resoluutio on pienempi tai yhtä suuri kuin UXGA ( ). 6. Valitse Näyttö-painikkeen alla oleva Vaihda-painike. Suomi 54

55 Liitteet 7. Napsauta kohtaa Näytä kaikki laitteet. Valitse sitten Standardinäyttötyypit kohdasta SP. Valitse tarvitsemasi resoluutio kohdasta Mallit. 8. Tarkista, että monitorin näytön resoluution asetus on pienempi tai yhtä suuri kuin UXGA ( ). Jos käytät kannettavaa tietokonetta: 1. Noudata edellä annettuja ohjeita säätäessäsi tietokoneen resoluutiota. 2. Paina kannettavaan tietokoneeseesi soveltuvia painikkeita alla kuvatuista lähettääksesi signaalin kannettavalta tietokoneelta projektoriin. Esimerkki: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: System Preference Display Arrangement Mirror display Jos kohtaat vaikeuksia vaihtaessasi monitorisi resoluutiota tai jos näyttö pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen. Notebook- tai PowerBook-tietokoneen näyttö ei näytä esitystä Kannettava PC-tietokone Jotkin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta. Kuva on epävakaa tai vilkkuva Käytä Vaihe -toimintoa sen korjaamiseen. Katso lisätietoja sivulta 35. Vaihda tietokoneesi väriasetuksia. 55 Suomi

56 Liitteet Kuvassa on pystysuora palkki Käytä Taajuus -toimintoa sen säätämiseen. Katso lisätietoja sivulta 35. Tarkista ja aseta uudelleen grafiikkakorttisi näyttötila, jotta se on yhteensopiva projektorin kanssa. Kuva ei ole tarkka STarkista onko linssinsuojus poistettu. Varmista, että ruutu on vaaditun etäisyyden päässä. Katso sivu Kuva on venynyt näytettäessä 16:9-muotoista DVD-levyä Kun toistat anamorfista DVD-levyä tai 16:9-suhteen DVD-levyä, projektori näyttää parhaan kuvan, jos projektorin näyttötilaksi on asetettu näyttövalikosta 16:9. Jos toistat 4:3-muotoista DVD:tä, vaihda muodoksi 4:3 projektorin näyttövalikossa. Jos kuva on yhä venynyt, säädä kuvasuhdetta seuraavalla tavalla: Aseta näyttömuodoksi 16:9-laajakuvasuhde DVD-soittimesta. Keystone-toiminnon käyttöä ei suositella. Kuva on liian pieni tai iso Säädä projektorin päällä olevaa zoomin rengasta. Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina kaukosäätimen VALIKKO -painiketta, siirry kohtaan Näyttö Muoto ja kokeile muita asetuksia. Kuva on kallistunut sivuilta Asemoi projektori uudelleen siten että se on vaakatasossa keskellä näyttöä ja näytön alaosan alapuolella. Paina kaukosäätimen Kuvankorjaus +/- -painiketta, kunnes sivut ovat pystysuuntaisia. Käytä Esitä V Keystone OSD-valikosta ja suorita säätö. Suomi 56

57 Liitteet Kuva on käänteinen Valitse näyttövalikon kohta ASETUS Projisointi ja säädä projektion suunta. Projektori lakkaa vastaamasta hallintalaitteisiin Jos mahdollista, sammuta projektori, irrota virtajohto ja odota vähintään 60 sekuntia, ennen kuin yhdistät virtajohdon uudelleen. Tarkista, että Näppäimistölukkoa ei ole aktivoitu kokeilemalla hallita projektoria kaukosäätimellä. Epäselvennä kaksoiskuva Paina 3D formaatti nappia ja vaihda Pois päältä tilaan välttääksesi sen että normaali 2D-kuva on epäselvä kaksoiskuva. Kaksi kuvaa vieri-vieressä-formaatissa Paina 3D Formaatti nappia ja vaihda SBS -tilaan kun sisääntulosignaali on HDMI 1.3 2D 1080i vieri-vieressä. Kuva ei näy 3D:nä. Tarkista onko 3D-lasien patteri tyhjä. Tarkista onko 3D-lasit kytketty päälle. Sisääntulosignaalin ollessa HDMI 1.3 2D (1080i vieri-vieressä puoliksi), paina 3D Formaatti nappia ja vaihda SBS :ään. Lamppu palaa tai siitä kuuluu poksahtava ääni Kun lampun käyttöikä päättyy, se sammuu ja siitä saattaa kuulua äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Voit vaihtaa lampun noudattamalla sivuilla Lampun vaihtaminen vaihtaminen annettuja ohjeita. 57 Suomi

58 Liitteet Merkkivalojen merkitys Viesti PÄÄLLÄ/ VALMIUSTILA LED-LAMPPU Lämpötilan merkkivalo Lampun merkkivalo (Sininen/Punainen) (Punainen) (Punainen) Valmiustila (Virtajohto) Punainen Virta päällä (lämmitys) Vilkkuu Sininen Lamppu valaisee Sininen Virta pois (jäähdytys) Vilkkuu Sininen Tasainen valo Ei valoa Virhe (ylikuumentunut) Vilkkuu Punainen Virhe (vika tuulettimessa) Vilkkuu Punainen Vilkkuu Virhe (vika lampussa) Vilkkuu Punainen Suomi 58

59 Liitteet Näyttöviestit Lämpötilavaroitus: Tuuletinvika: Lamppuvaroitus: Näyttöalueen ulkopuolella: Jos kaukosäädin ei toimi Tarkista, että kaukosäätimen käyttökulma on sekä vaaka- että pystytasossa ±20 projektorin infrapunavastaanottimista. Tarkista, ettei kaukosäätimen ja projektorin välillä ole esteitä. Siirrä se 7 metrin (±0 ) säteelle projektorista. Varmista, että paristot on asetettu oikein. Vaihda paristot, jos ne ovat loppuneet. 59 Suomi
