Muotoon valettujen kuitupohjaisten sovellusten mahdollisuudet. Ari Henttonen, Ecopulp Finland Oy

Transkriptio

1 Muotoon valettujen kuitupohjaisten sovellusten mahdollisuudet Ari Henttonen, Ecopulp Finland Oy

2 KUITUVALOS - arjessa päivittäin - Valmistustekniikka?

3 Historia Valmistustekniikat Lisäaineistukset Vaihtoehtoiset raaka-aineet Jälkiprässäys Suunnittelussa huomioitavat seikat Tuotteiden mahdollisuudet ja rajoitukset

4 Ensimmäinen valmistustekniikkaan liittyvä patentti tehtiin v.1903 USA. Kutistui niche-tuotteeksi ja toiminut lähinnä kananmuna pakkauksena viimeiset vuosikymmenet. Vasta viimeisen 10 vuoden aikana on kasvanut tieteellinen ymmärrys materiaalin ominaisuuksista/mahdollisuuksista. Teknologinen kehitys,yhdistettynä kasvavaan kysyntään ympäristöystävällisiä sovelluksia kohtaan on tuomassa tämän teknologian takaisin suosioon monella eri rintamalla.

5 Kuituvalostekniikka on kymmenien vuosien valmistuskokemuksen jälkeen luotettava ja perinteinen pakkausten sekä vastaavien toiminnallisten sovellusten valmistusmenetelmä, jota voidaan käyttää uusilla ja innovatiivisilla tavoilla. Käytetyt kuitumateriaalit on pääosin edullista ja ympäristöä säästävää kierrätyskuitua. Riippuen sovelluksesta, käytetään myös neitseellistä mekaanisesti tai kemiallisesti valmistettua puukuitua. Lisäksi vaihtoehtona voi olla myös turve tai esim: viljan korsi tai kaikkien näiden yhdistelmä, riippuen lopputuotteen vaatimuksista sekä ulkonäkön tavoitteista.

6 Kuitumateriaalin valmistuksessa useimmiten osittain tai kokonaan keräyspaperista koostuva raaka-aine liuotetaan vedessä hienoiksi kuitupitoiseksi massaksi. Seos pumpataan tämän jälkeen altaaseen, josta massa imetään muotteihin alipaineella samalla kun vesi erotellaan pois. Tämän jälkeen kostea materiaali prässätään ja kuivataan. Kun materiaali on kuivunut, se prässätään tarvittaessa uudelleen. Prosessissa käytetyt koneet toimivat useimmiten suljetussa vesijärjestelmässä, jossa vesi puhdistetaan ja käytetään uudelleen. Jätevettä prosessissa ei välttämättä synny ollenkaan. Karkeiden ja sileiden kuitupakkausten valmistuksessa on se perusero, että jälkimmäisiin käytetään viimeistelynä jälkiprässäystä, jossa lopputuotteen korkea laatu saavutetaan puristamalla tuote sileään ja täsmälliseen muotoon kuumassa kaksipuolisessa muotissa. Näin syntyvät tuotteet ovat ohuita ja silti tukevia, sileäpintaisia sekä täysin painatuskelpoisia.

7 Erilaisia kuitumateriaaleja voi kuituvalostekniikalla muokata melkein mihin tahansa kolmiulotteiseen muotoon. Lopputuotteet ovat kevyitä ja kestäviä, ja niiden iskunvaimennuskyky on erittäin hyvä. Kuitupakkaukset ovat kierrätyskelpoisia, biohajoavia tai kompostoitavia sekä helppoja hävittää. Sovelluksia voidaan lisäksi räätälöidä monilla erilaisilla lisäominaisuuksilla ja niissä voi käyttää eri kuitusekoituksia.

8 Miksi sitten kuituvalos? Biohajoavuus Kustannustehokkuus 3d-muotoiltavuus Ympäristövastuullisuus Yrityksen imagon parantaminen Materiaalin hengittävyys Sisäpakkauksissa ei kasaamis-vaihetta Ulkopakkauksettomuus Ei naarmuta tai hio pakattua tuotetta Pinottavuus ja varastointitehokkuus Käyttäjäystävällisyys turvallisuus Kompostoitavuus Iskunkestävyys Edullinen hyötykäyttömaksu Soveltuvuus yhdistelmäpakkauksiin Rasvankesto, vedenkesto, palonesto, jne.. Räätälöitävyys

9 Kuitupakkauksen saatavia mahdollisia lisäominaisuuksia: Vedenkesto Rasvankesto Painettavuus Palosuojaus, UV-suojaus Värjäys, väri Homeenesto Neitseellinen puukuitu Extra BULK ESD, Mineraaliöljy migraation Korroosion esto Viljan korsi Tuoksu Turve esto

10 PINNOITUS

11 VÄRJÄYS

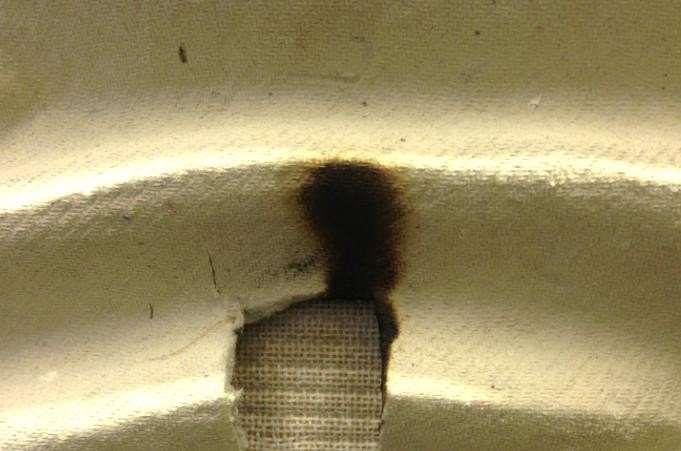

12 PALONESTO VEDEN- JA RASVANKESTO

13 Mihin kaikki muovi menee? FAKTAA: Muovia tuotetaan yli 90 milj.tonnia/a, josta 80 % haudataan maahan. 10 % päätyy meriin, joiden jättimäiset jätelautat (5 kpl) ovat kaikki valtavia, jopa Suomea suurempia. Lauttojen paksuus pahimmillaan 10 metriä ja ne kasvavat joka päivä! Arviolta miljoona merilintua kuolee muoviin joka vuosi ja noin merikilpikonnaa sekä merinisäkästä, kuten hyljettä, merileijonaa, valasta, tai delfiiniä kokee saman kohtalon.

14 Kuitupakkauksen hiilijalanjälki on pieni kg/t Pakkausmateriaalien fossiilisia hiilidioksidipäästöjä LÄHDE: FEFCO, Pro Carton, Plastics Europe

15 KUITUVALOS TÄNÄÄN:

16 KUITUVALOS HUOMENNA: ERIKOISPAKKAUKSET LÄHIRUOKA PS-KORVAUS ELINTARVIKE RAKENNUS-JA SISUSTUS LAADUKKAAT -NICHE KIERRÄTETTÄVÄT OSAT JA RAKENTEET SPECIAL - SOVELLUKSET

17 KUITUVALOSPROSESSI Kierrätysmateriaalin pulpperointi Lisäaineistus: - Vedenkesto - Palonesto - Rasvankesto - Kuivalujuus - Märkälujuus - Jne.. Jauhatus Massankäsittely ja 0-vesisysteemi Kuituvalukone

18 Kuituvalu Kuivatusosa formeriosa Pakkaus Jälkiprässäys

19

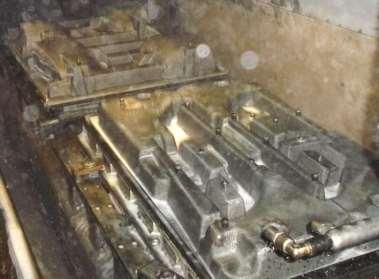

20 Siirtomuotti kuivatusosalle Muodostusmuotti

21

22 Jälkiprässäyskuva

23 Suunnittelussa huomioitavat seikat: Tavoite -Funktio Kokonaiskustannus, Elinkaariajattelu Ympäristöviestintä Ympäristövastuullisuus Ulkopakkaus

24 SUUNNITTELUN APUNA 3D

25 3D

26 3D

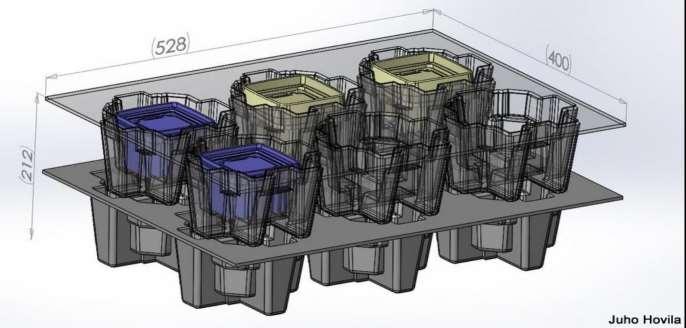

27 3D

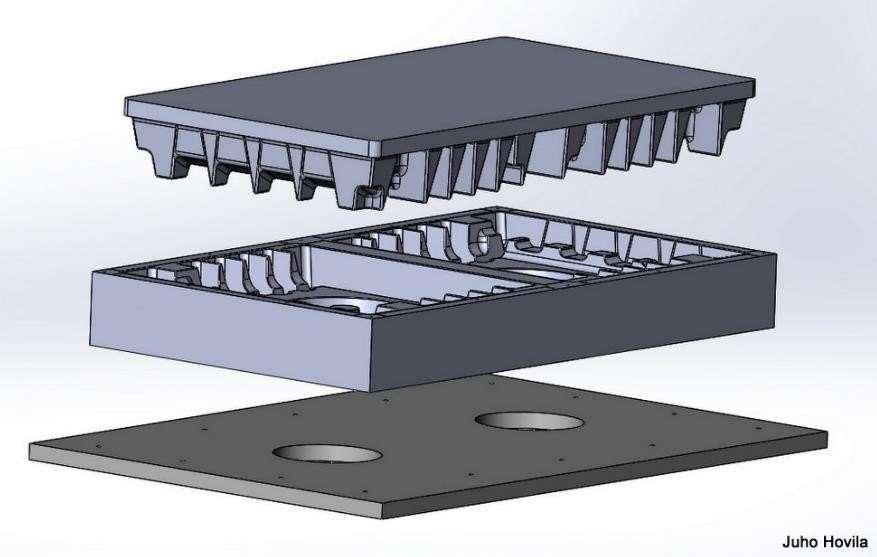

28 Muodostusmuotti Siirtomuotti Jälkiprässäysmuotti

29

30

31

32 MUODOSTUSMUOTTI SIIRTOMUOTTI

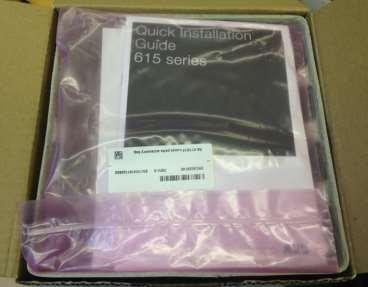

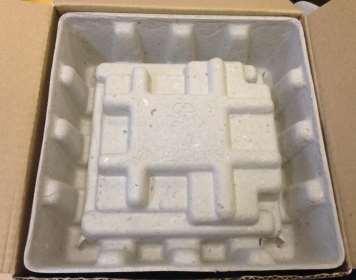

33 POHJATUKI MANUAALI PINTATUKI ULKOPAKKAUS

34 Kiitoksia Ecopulp Finland Oy.n puolesta!
