MT Erikoismateriaalit tuotantoprosesseissa (3 op) 5. Luento - Ti Tulenkestävien aineiden käyttö Case esimerkkejä

Koko: px
Aloita esitys sivulta:

Download "MT Erikoismateriaalit tuotantoprosesseissa (3 op) 5. Luento - Ti Tulenkestävien aineiden käyttö Case esimerkkejä"

Transkriptio

1 MT Erikoismateriaalit tuotantoprosesseissa (3 op) 5. Luento - Ti Marko Kekkonen MT Erikoismateriaalit tuotantoprosesseissa (3op) Luennon sisältö 1. Luentotehtävän läpikäynti Case esimerkkejä vuorauksen tuhoutumisesta / keston parantamisesta - Hiiliteräs - Konvertteriprosessi - Nikkeli - Sähköuuniprosessi - Ruostumattoman teräs - Valokaariuuni 2 1

2 Hiiliteräs - Konvertteriprosessi Raaka-aineet aineet t Masuunit Raakarauta Konvertterit Mikserit Romu Kivihiili Koksaamo Pelletit Kalkkikivi Rautarikaste Sintraamo Rikinpoisto Kuona Jatkuvavalu Happi Hiili Teräs Senkkakäsittely Sintteri Koksi Öljy Ilma Happi Aihiot Nauhatuotteet Levytuotteet 3 Konvertoinnin vaiheet kg/t terästä 880 kg/t terästä T = 1300ºC 1 Romun panostus (1 min) 2 Sulan raakaraudan panostus (2 min) 50 m 3 /t terästä 3 Happipuhallus (18 min) 4 Näytteenotto + analyysi (8 min) 4 2

3 Konvertoinnin vaiheet - happipuhallus - 50 m 3 /t terästä Puhallusaika» 18 min O 2 (g) = 2[O] Fe [C] + [O] fi CO(g) [Si] + 2[O] fi (SiO 2 ) kuona 2[P] + 5[O] fi (P 2 O 5 ) kuona [Mn] + [O] fi (MnO) kuona Fe + [O] fi (FeO) kuona CaO-lisäys kuonan muodostamiseksi (SiO 2 :n sitomiseksi) 5 Konvertoinnin vaiheet 5 Teräksen kaato (5 min) T = ºC C = % Si» 0 Mn = % P = % S = % Ti, V = < 0.05 % 6 Kuonan kaato (1 min) 80 kg/t terästä Emäksisyys (ka.) (CaO/SiO 2 )» 5 CaO = % SiO 2 = 10-16% MgO = 1-5 % MnO = % S = % FeO = 5-20% Emäksinen kuona edistää haitallisten epäpuhtauksien kuten fosforin ja rikin siirtymistä kuonaan. 6 3

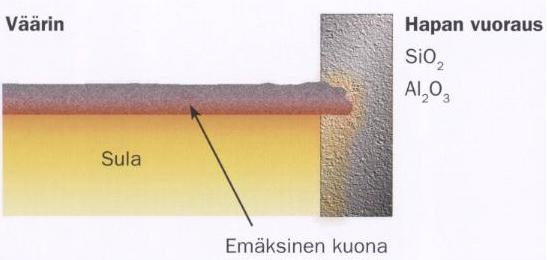

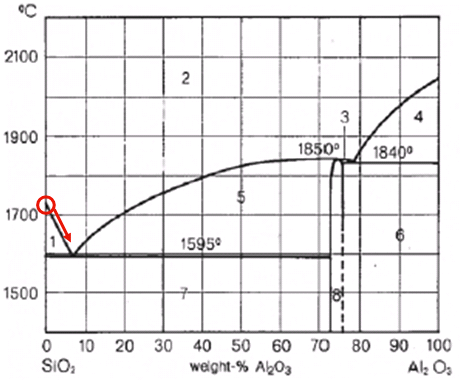

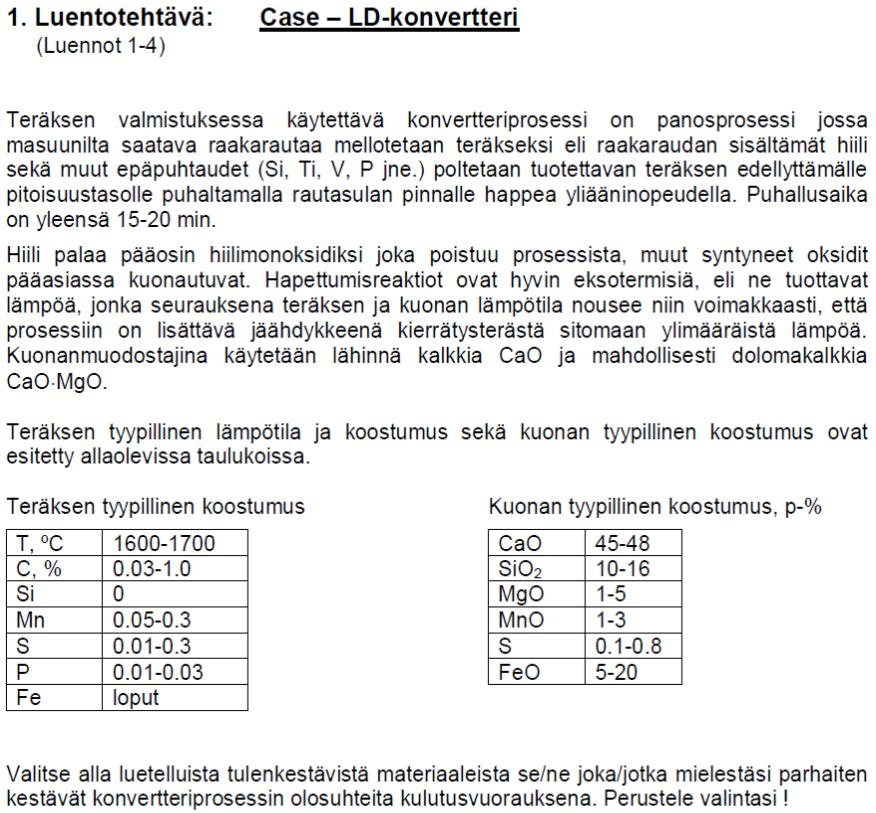

4 7 1. Luentotehtävä a) Silika (SiO 2 ) Ei. - Ei ole stabiili emäksistä konvertterikuonaa vastaan. - Puhdas SiO 2 sulaa 1713ºC:ssa - Sulan hiili tai poistokaasun korkea CO-pitoisuus saattaa pelkistää SiO 2 :a CaO+MgO/SiO 2 > 2 8 4

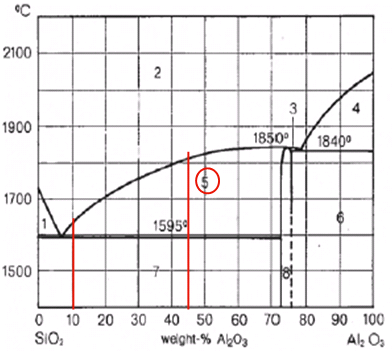

5 1. Luentotehtävä b) Samotti (Al 2 O 3 -SiO 2 ) Ei. - Pehmeneminen alkaa jo 1595ºC:ssa - Sitoutumatonta SiO 2 :a, joka muodostaa matalalla sulavia yhdisteitä mm. kuonassa olevien FeO:n ja CaO:n kanssa Luentotehtävä c) Magnesia (MgO) Kyllä. - Erittäin tulenkestävä materiaali - Kestävä emäksisiä kuonia vastaan - Heikohko kestävyys lämpötilan vaihteluja vastaa CaO+MgO/SiO 2 >

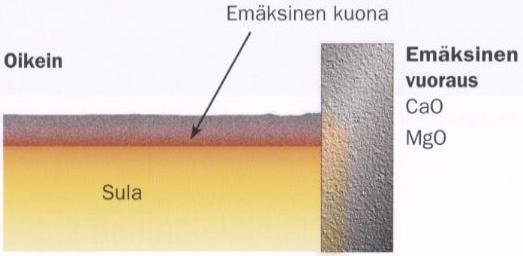

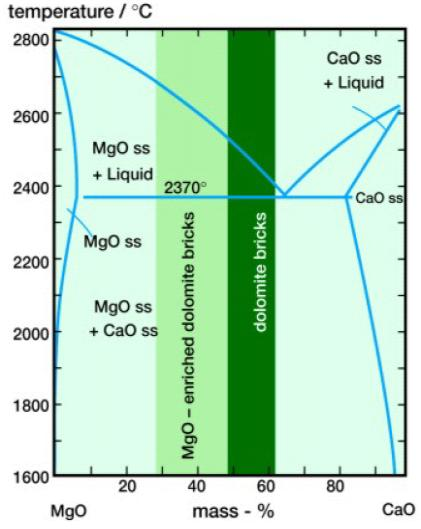

6 1. Luentotehtävä d) Doloma (CaO-MgO) Kyllä. - Erittäin tulenkestävä - Kestävä emäksisiä kuonia vastaan - Käytettiin yleisesti ennen magnesiatiiliä. - Halvempi kuin magnesia, muttei ominaisuuksiltaan yhtä hyvä. - Vapaa CaO hydratoituu ja karbonoituu herkästi. CaO+MgO/SiO 2 > 2 11 Konvertterivuoraukseen kohdistuvat rasitukset Vuoraukselta vaadittavia ominaisuuksia romun panostuksessa: Hankauksen kestävyys Iskuja absorboiva luonne Lämpötilan vaihtelun kestävyys (kylmä romu, kuuma raakarauta) Vuoraukselta vaadittavia ominaisuuksia happipuhalluksessa: Eroosion kesto kuumana Korroosion kesto kuumana (MgO:n liukeneminen vuorauksesta) Aggressiivinen kuona puhalluksen alussa (FeO, SiO 2 ja lämpötila) Hapettumisen kesto (hiili komponentti vuorauksessa) Vuoraukselta vaadittavia ominaisuuksia huoltotaukojen aikana: Lämpötilan vaihtelun kestävyys (halkeilu) Mekaanisen rasituksen kesto (skollan poisto konvertterin suulta) Hydroksidien/karbonaatin muodostuminen 12 6

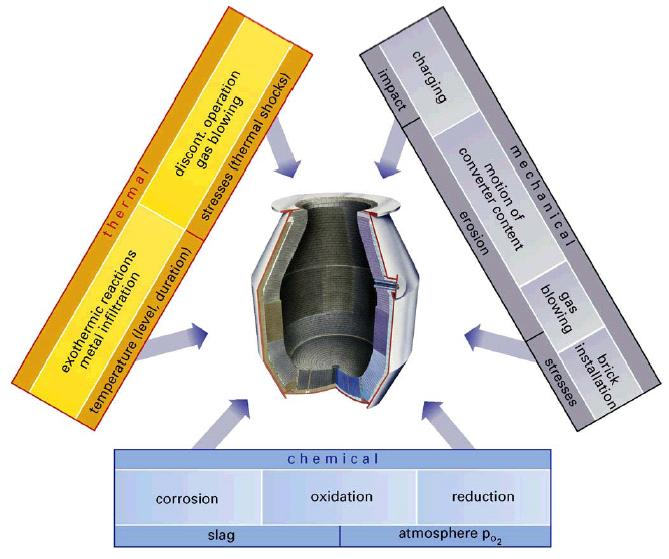

7 Teräksen valmistus - Konvertteri 13 Konvertterin kulumismekanismit Miten konstruoida muuraus joka kestää kaikkia rasituksia samanaikaisesti ja miten rakentaa vuoraus joka loppuu kaikkialta samanaikaisesti??? 14 7

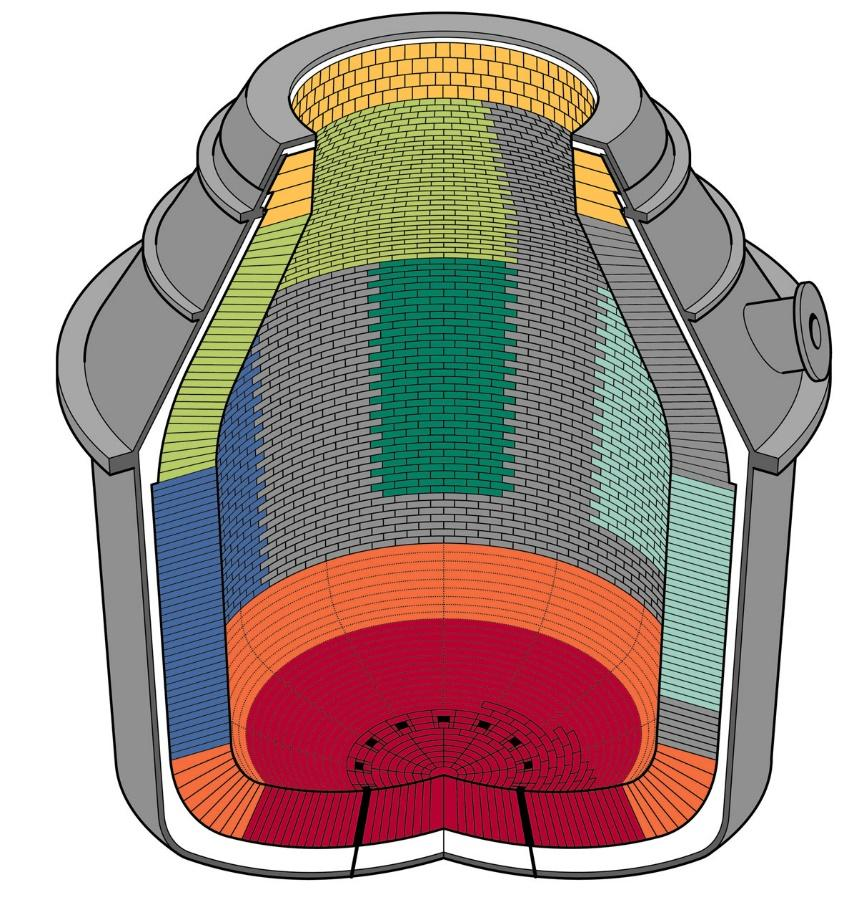

8 Kulumisherkkiä kohtia konvertterin vuorauksessa Miten paikalliset kulumiserot voidaan huomioida? Voimakas kuluminen erityisesti: - suuaukolla - romun ja raudan panostusalueella - akselitappien alueella - kyljen ja pohjan rajalla - pohjasuuttimilla - kaatoaukossa - kuonarajalla 15 Konvertterin vuorauksen optimointi Paikalliset kulumiserojen huomioiminen konvertterin vuorauksessa. Suu Yläkartio Akselitappi Takaseinä Romunpanostukohta Alakartio/pohjan raja Pohja Lähde: Konvertterien kuluminen Petri Tuominen Tuominen, Simo Isokääntä Tulenkestävät materiaalit juhlaseminaari Pohto,

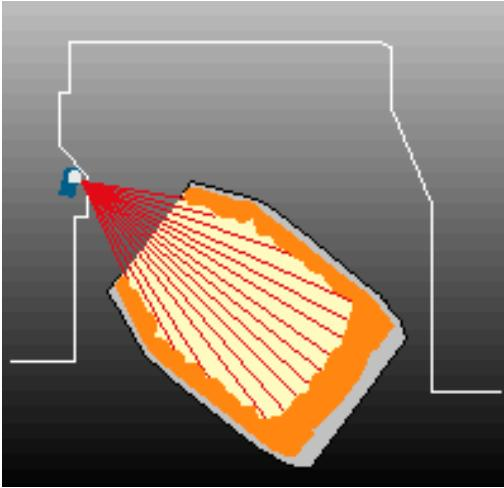

9 Konvertterin vuorauksen optimointi (Ruukki-Raahe) Vuorauksen kulumista seurataan lasermittauslaitteella 17 Konvertterin vuorauksen optimointi (Ruukki-Raahe) 1-3 mittausta vuorokaudessa ja tulosta verrataan ensimmäiseen mittaukseen. Lähde: Konvertterien kuluminen Petri Tuominen Tuominen, Simo Isokääntä Tulenkestävät materiaalit juhlaseminaari Pohto,

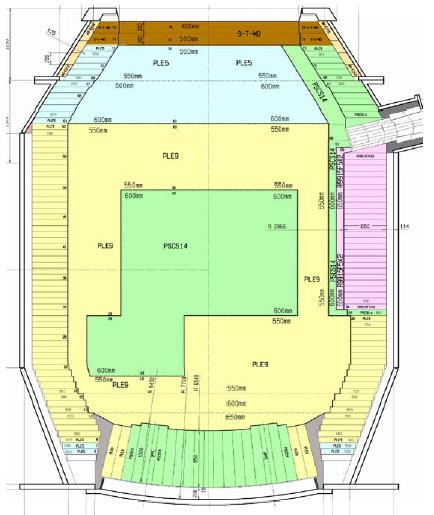

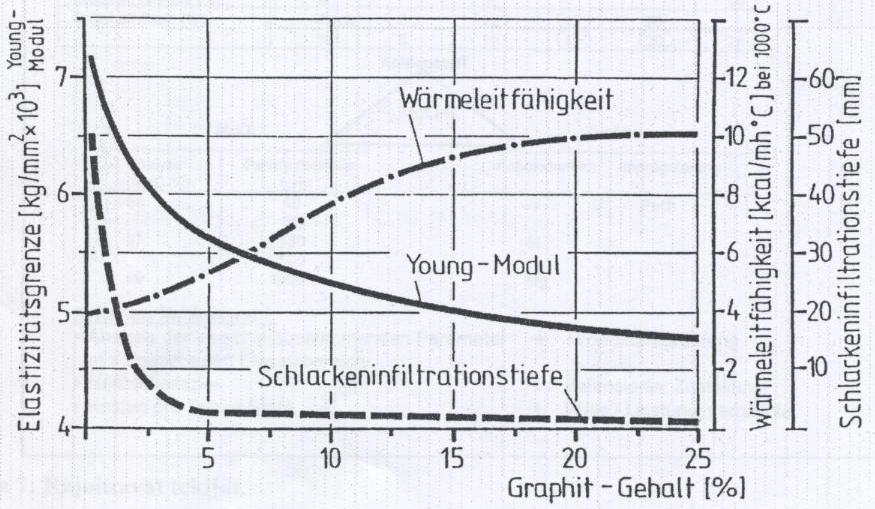

10 Konvertterin vuoraus Pyrkimyksenä käyttää materiaalia, joka kestää mahdollisimman kauan kaikkia mahdollisia rasituksia. Hiiliteräksen valmistuksessa konvertterien vuorauksessa käytetään nykyään yleisesti MgO-C tiiliä (yhdistelmätuote). Hiilen lisäyksen vaikutus MgO-C tiileen Tiilen elastisuus ja lämmönjohtokyky (lämpöshokin kesto) paranee Kuonan tunkeutuminen tiileen pienenee 19 Konvertterin vuorauksen optimointi (Ruukki-Raahe) Vanha vuoraus Sulatuksia 2631 Mitattu Parannettu vuoraus Sulatuksia 2636 Mitattu Lähde: Konvertterien kuluminen Petri Tuominen Tuominen, Simo Isokääntä Tulenkestävät materiaalit juhlaseminaari Pohto,

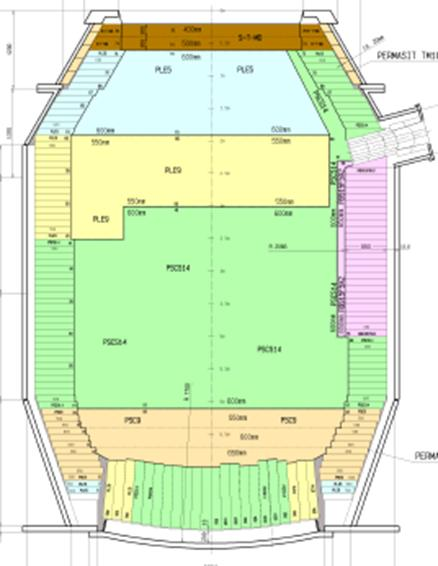

11 Konvertterin vuorauksen optimointi (Ruukki-Raahe) Parannettu vuoraus Sulatuksia 2636 Mitattu Parannettu versio edellisestä Lähde: Konvertterien kuluminen Petri Tuominen Tuominen, Simo Isokääntä Tulenkestävät materiaalit juhlaseminaari Pohto, Teräksen valmistus - Konvertteri Vuorauksia kuluttavat: Iskut panostuksen yhteydessä - romu, raakarauta Korkeat lämpötilat - teräs, kuona, kaasut, happisuihkut Aggressiivinen kuona (FeO, SiO 2 ) Sulan ja kuonan liikkeet uunia kallistettaessa Skollat ja niiden poisto Vuorauksen kestoa parantavia tekijöitä: Slag splashing* Puhallus- ja konvertteriajan lyhentäminen - intensiivisempi puhallus, yhdistelmäpuhallus - prosessinohjaus fi ei jälkipuhalluksia Puhalluspraktiikan kehittäminen - nopea kuonanmuodostus; SiO 2 :n sitominen - kuonan MgO-pitoisuuden nosto dolomakalkilla Kaatolämpötilan alentaminen - tarkka (dynaaminen prosessinohjaus) - suorakaatopraktiikka - senkkauunin käyttö * Konvertterin pohjalle kaadon jälkeen jäänyttä kuonaa roiskutetaan konvertterin seinämille puhaltamalla lanssilla typpeä

12 MT Erikoismateriaalit tuotantoprosesseissa (3op) Luennon sisältö Case esimerkkejä vuorauksen tuhoutumisesta / keston parantamisesta - Hiiliteräs - Konvertteriprosessi - Nikkeli - Sähköuuniprosessi - Ruostumattoman teräs - Valokaariuuni 23 Nikkelin valmistus kuona Harjavallan nikkelisulatossa käytettävässä niin sanotussa suorasulatusprosessissa ei tarvita konvertointivaihetta, koska hapetus viedään nikkeliliekkisulatusuunissa pidemmälle. Nikkeliliekkisulatusuunin kuona puhdistetaan kuonarikastamon sijasta sähköuunissa

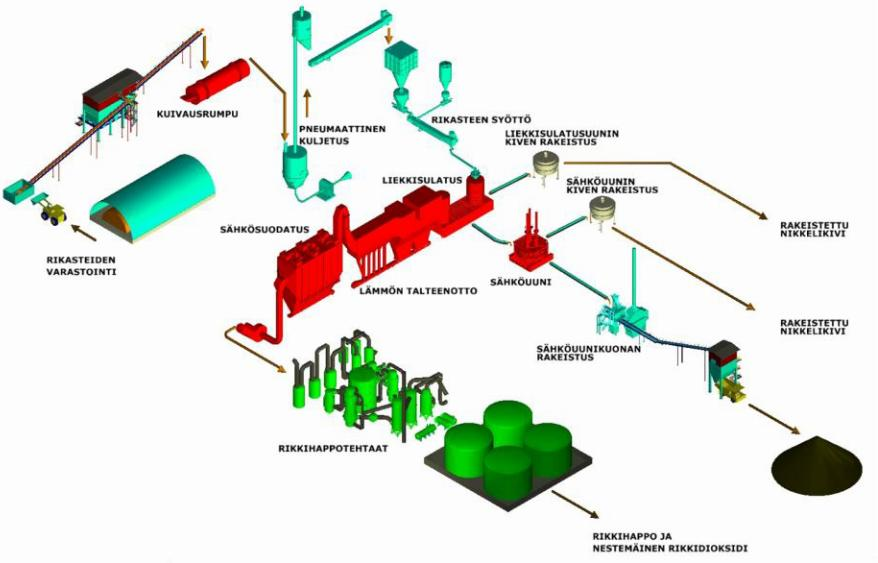

13 Nikkelin valmistus Kuonan pelkistys sähköuunissa Sähköuunia käytetään nikkeliliekkiuunista tulevien kuonien puhdistamiseen. Liekkiuunin kuonat sisältävät 2-5 % nikkeliä fi kuonan puhdistaminen tärkeää kuonahäviöiden vähentämiseksi Metallien erottaminen kuonasta tapahtuu pelkistävien olosuhteiden avulla. - Pelkistävät olosuhteet luodaan panostamalla uuniin koksia ennen kuonan sisään laskua. - Läpäistessään uunin pinnalla olevan koksipatjan kuonassa olevat metallit pelkistyvät ja erottuvat pisaroiksi, jotka laskeutuvat kuonakerroksesta uunin pohjalle. - Pelkistysaika sähköuunissa tuntia. 25 Nikkelin valmistus Kuonan pelkistys sähköuunissa Liekkissulatusuunin kuona Ni 4 % (oksidina) Cu 0.5 % (oksidina) Fe 40 % (oksidina) S 0.2 % Co, Zn (oksidina) MgO 8 % SiO 2 27 % Kuonan puhdistuksen reaktiot Kivi: - lämpötila ºC - Ni 50 % Cu 6 % Co 1.2 % Fe 30 % S 7 % Kuona: - lämpötila 1400ºC - Ni 0.3 % Cu 0.2 % Fe 42 % (oksidina) S 0.3 % MgO 8.5 % SiO 2 31 % 26 13

14 Nikkelin valmistus Kuonan pelkistys sähköuunissa Lämpötilan vaikutus nikkelisähköuunikuonan viskositeettiin. Liian korkean viskositeetin välttämiseksi kuonan lämpötilan tulee olla noin 1400 C (alle 1420 C vuorauksen kulumisen minimoimiseksi) Nikkelikiveen injektoidaan nikkelirikastetta rikkipitoisuuden kontrolloimiseksi (tarkoituksena laskea kiven viskositeettia, samalla kiven sulamispiste laskee) 27 Nikkelin valmistus Sähköuunin vuorauksen kuluminen Tero Varjuksen diplomityö, TKK-2006 Nikkelikiven tunkeutuminen sähköuunin pohjavuoraukseen Sähköuunin pohja otettiin käyttöön Vuonna 2002 sähköuunin vuorauksen kulumisesta tehtiin havaintoja, kun pohjamitta syventyi muutamassa tunnissa merkittävästi (440cmfi475cm) fi uunia ei voitu enää tyhjentää kokonaan, koska sulaa oli kivenlaskureikien alapuolella huomattavasti (kampanjan päätteeksi nikkelikiveä jäi uuniin arviolta 200 tonnia) Sähköuunin pohjan vuoraus jouduttiin uusimaan hieman suunniteltua aikaisemmin keväällä 2006 (ei olisi kestänyt seuraavaan isoon seisokkiin) Mitkä tekijät vaikuttivat uunin pohjan romahdukseen? 28 14

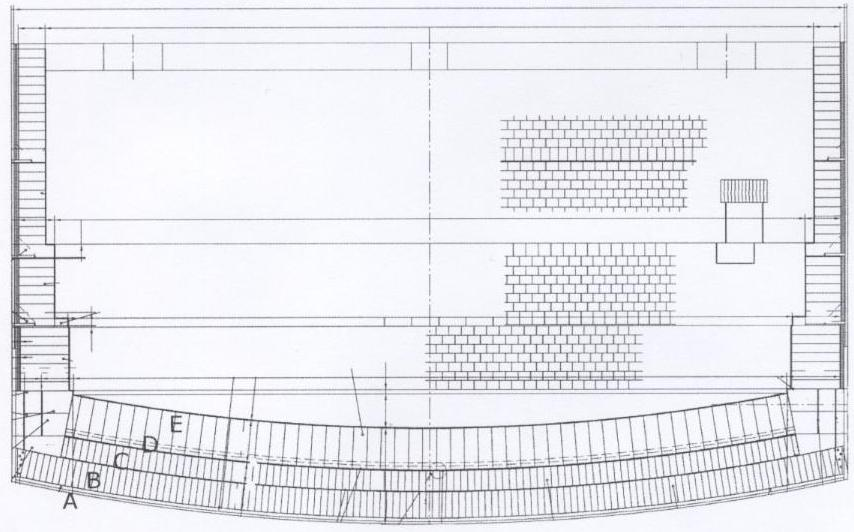

15 Nikkelin valmistus - Sähköuuni Magnesia-kromitiili on käytännössä ainoa vuorausmateriaali, jota käytetään nikkelin valmistuksessa sulfidisista raaka-aineista uunin sulien kuonien tai sulfidikiven kanssa kontaktiin tulevilla alueilla. Kromi parantaa tulenkestävyyttä ja kestävyyttä happamia kuonia vastaan. Nikkelisähköuunin konstruktio ja tiilikerrokset A) Teräsmantteli B) Samottitiili C) Magnesiatiili D) Magnesia-kromitiili, E) Magnesia-kromitiili 29 Nikkelin valmistus - Sähköuuni Sula nikkelikivi on tunkeutunut pohjan vuorauskerrosten väliin muodostaen 2-10 cm paksut metalliset linssit. A ~ 10 cm B ~ 27 cm Metallisia linssejä 2-10 cm C ~ 25 cm D ~ 55 cm Käytännössä ylin magnesiakromitiili-kerros on kokonaan kulunut pois (E) Ohut koksi/kuonakerros

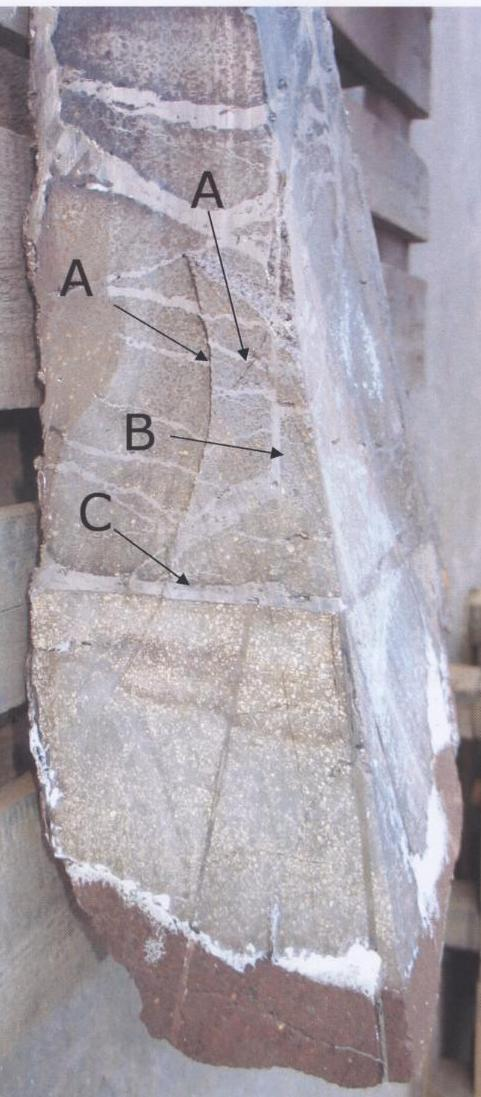

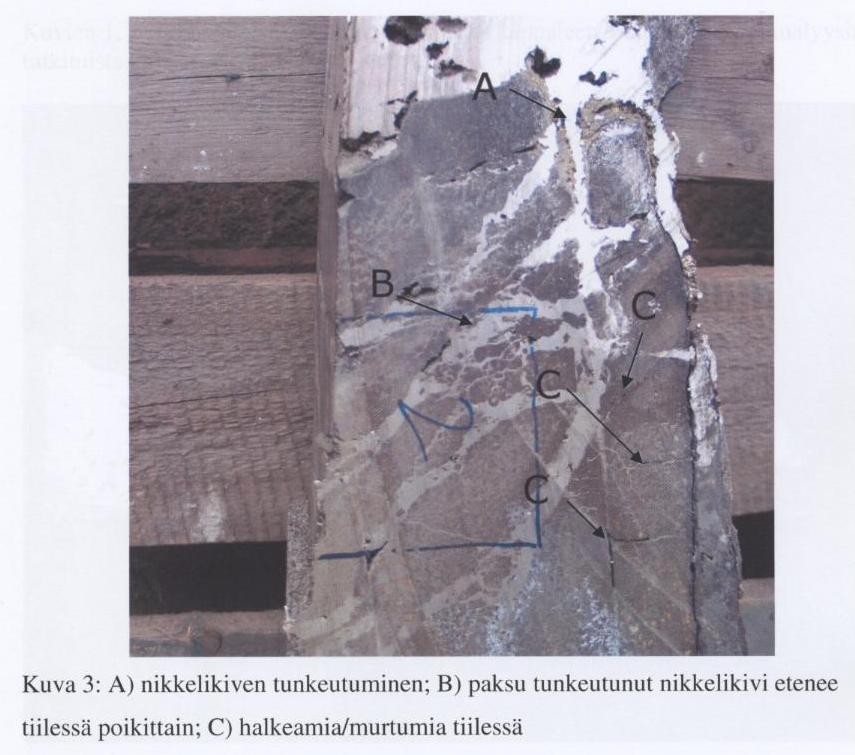

16 Nikkelin valmistus - Sähköuuni Nikkelikiven tunkeutuminen pohjavuoraukseen. A) Halkeama tiilessä (jännityskorroosion aiheuttamia, ylös- ja alasajojen aikana) B. Tiilen saumassa etenevä nikkelikivi C. Metallinen linssi tiilikerrosten välissä 31 Nikkelin valmistus - Sähköuuni 32 16

17 Nikkelin valmistus - Sähköuuni Mikä pohjavuorauksen tuhoutumisen aiheutti? Prosessin ollessa monimutkainen on mahdollisia pohjan kulumiseen vaikuttavia tekijöitä useita. Vuorauksen pohjamitta kasvoi nopeasti noin 6 vuoden kuluttua käyttöönotosta. fi muuraustyö oli onnistunut (oikeat laajenemisvarat tiilille) fi käyttöönoton alussa suoritettu ylösajo oli tehty oikein. Magnesia-kromitiilien tuhoutumista hydratoitumisen seurauksena ei havaittu. - Käytön aikana hydratoituminen ei ole mahdollista, koska hydratoituminen tapahtuu alle 150 C lämpötiloissa. Kuonan aiheuttamaa tiilten tuhoutumista ei voida pitää kulumisen aiheuttajana. - Käytön aikana kuona ei juuri pääse kosketuksiin pohjavuorauksen kanssa. 33 Nikkelin valmistus - Sähköuuni Mikä pohjavuorauksen tuhoutumisen aiheutti? Sähköuunissa on pelkistävät olosuhteet, jonka takia suojaavaa oksidikerrosta ei pääse muodostumaan tiilten päälle. fi Nikkelikivi kykenee tietyin edellytyksin tunkeutumaan tiilen huokosiin ja saumoihin. Nikkelikiven tunkeutumiseen vaikuttaneita tekijöitä: - alhaisen sulamispisteen omaavat jäännössulat - nikkelikiven alhainen viskositeetti - vuorauksen lämpötilaprofiili 34 17

18 Nikkelin valmistus - Sähköuuni Alhaisen sulamispisteen omaavat jäännössulat - Nikkelikiven likviduspiste on yli 1000ºC. - Ni-Cu-Fe-S systeemissä on huomattu metallisten (Cu, Ni, Fe)-faasien erkautuvan sulasta sen edetessä lämpötilagradientin suuntaisesti kohti vuorauksen kylmää aluetta. fi Jäännössulan rikkipitoisuus nousee metallien osuuden pienentyessä. Tällaisen rikkipitoisen sulan jähmettymislämpötila voi olla jopa ºC. fi Sula tunkeutuu yhä syvemmälle vuorauskerroksiin. Tunkeutuminen pysähtyy vasta, kun sula saavuttaa lämpötila-alueen, jossa Ni-Cu-Fe-S systeemin alhaisimman likviduspisteen omaava faasikoostumus jähmettyy. 35 Nikkelin valmistus - Sähköuuni Nikkelikiven alhainen viskositeetti - Rikasteen injektointi nostaa sulan rikkipitoisuutta fi Nikkelikiven viskositeetti laskee. - Alhaisen sulamispisteen ja viskositeetin takia nikkelikivellä on mahdollisuus tunkeutua vuorauksena olevan tiilen sisään. Tunkeutuminen pysähtyy vasta, kun nikkelikivi saavuttaa vuorauksen lämpötila-alueen, jossa se jähmettyy (vuorauksen lämpötilaprofiilin vaikutus)

19 Nikkelin valmistus - Sähköuuni Tunkeutuneen kiven takia vuorauksen lämpötilaprofiili muuttuu fi kivi kykenee tunkeutumaan yhä syvemmälle. Tunkeutunut nikkelikivi muodostaa tiilikerrosten väliin metallisen linssin, joka kasautuu uunin kaarevuussäteen ansiosta paksummaksi kerrokseksi keskelle sähköuunia. - Koska kivellä on korkeampi tiheys kuin päällä olevalla tiilikerroksella, nikkelikivi kykenee nosteen avulla nostamaan tai jopa irrottamaan ylemmän tiilikerroksen kellumaan sulan joukkoon. fi Tiilikerros on mahdollisesti kulkeutunut pieninä palasina pois uunista kuonan ja sulan mukana. 37 Nikkelin valmistus - Sähköuuni Miten nikkelikiven tunkeutuminen sähköuunin pohjavuoraukseen voitaisiin estää? Pohjajäähdytyksen parantaminen fi energiakustannukset kasvavat Lämpötilaprofiilia muuttamalla, pohjajäähdytystä lisäämällä ja pohjimmaisten tiilten tyyppiä vaihtamalla saataisiin tunkeutumissyvyys pienemmäksi kuin käytössä olleella sähköuunin pohjalla

20 Nikkelikiven tunkeumasyvyys erilaisilla vuorauskonstruktioilla sulan lämpötila / sulan jähmettymislämpötila Tapaus 1 vastaa käytössä ollutta sähköuunin pohjaa Pohjimmaisen tiilen tyyppiä vaihtamalla saataisiin tunkeutumissyvyys pienemmäksi kuin käytössä olleella sähköuunin pohjalla. magnesia-kromi magnesia samotti magnesia-kromi magnesia 39 Nikkelin valmistus - Sähköuuni Vuorauksiin kohdistuu yleensä samanaikaisesti useita eri rasituksia jotka lisäksi muuttuvat ajan myötä. Kulumismekanismit ovat usein hyvin monimutkaisia ja vaikeasti selvitettäviä

21 MT Erikoismateriaalit tuotantoprosesseissa (3op) Luennon sisältö Case esimerkkejä vuorauksen tuhoutumisesta / keston parantamisesta - Hiiliteräs - Konvertteriprosessi - Nikkeli - Sähköuuniprosessi - Ruostumattoman teräs - Valokaariuuni 41 Valokaariuunin vuoraus Outokumpu Tornio Prosessimuutos valokaariuuni 2:lla Tausta: - Kuonan suuri liukenevan kromin määrä esteenä kuonan hyötykäytölle. - Vuorauksen keston parantaminen Valokaariuunin kuonan koostumus: 42 21

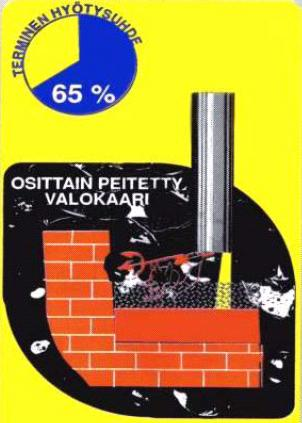

22 Valokaariuunin vuoraus Outokumpu Tornio Valokaariuunin seinillä MgO-C tiilivuoraus pohja MgO-massaa* Valokaariuunin vuorausta kuluttavat Pitkät väliajat sulatusten välillä ja ylipäätään lämpöshokit suurien lämpötilavaihtelujen vuoksi. Erityisen kuluttava vaihe vuoraukselle on vaihe jossa lämpöjä nostetaan, tällöin romut ovat sulaneet ja sula teräs ja kuona alkavat reagoida vuorauksen kanssa. Liian pitkällä valokaarella, joka ei ole kuonan peitossa, tuhotaan vuorausta kuonarajan yläpuolelta. Lisäksi kuonarajan reaktiot kiihtyvät lämpöjen noustessa * Lähde: P. Alamäki, Valokaariuuni, Tulenkestävät materiaalit, , POHTO, Oulu. 43 Valokaariuunin vuoraus Outokumpu Tornio Prosessimuutos MgO:n lisäyksen vaikutus vuoraukseen ja kuonaan Tavoitteet Kuonan korkeampi MgO-pitoisuuus vähentää MgO:n kulumista MgO-C tiilivuorauksista. Samalla saadaan lisää kuonan kromin liukoisuuden hallintaan tarvittavaa komponenttia. Lähde: J. Roininen, Valokaariuunin vuoraus ja MgO, Tulenkestävät materiaalit Prof. Jouko Härkin juhlaseminaari, , POHTO, Oulu

23 Valokaariuunin vuoraus Outokumpu Tornio MgO:n lisäämisen muutos valokaariuunilla 2:lla Kuonan MgO-pitoisuus 3-7 % fi 8-11 % Uunia purettaessa jäljellä olevien tiilien pituudet mitattiin kerroksittain 7:stä kohdasta uunia. Kulumista verrattiin edellisiin uuneihin, joita oli ajettu normaalin käytännön mukaan. Lähde: J. Roininen, Valokaariuunin vuoraus ja MgO, Tulenkestävät materiaalit Prof. Jouko Härkin juhlaseminaari, , POHTO, Oulu. 45 Valokaariuunin vuoraus Outokumpu Tornio Vuorauksen kuluminen kuonarajalta Lähde: J. Roininen, Valokaariuunin vuoraus ja MgO, Tulenkestävät materiaalit Prof. Jouko Härkin juhlaseminaari, , POHTO, Oulu

24 Valokaariuunin vuoraus Outokumpu Tornio Poikkileikkaus vuorauksesta, kohta 1 Poikkileikkaus vuorauksesta, kohta 2 Lähde: J. Roininen, Valokaariuunin vuoraus ja MgO, Tulenkestävät materiaalit Prof. Jouko Härkin juhlaseminaari, , POHTO, Oulu. 47 Valokaariuunin vuoraus Outokumpu Tornio Kuonan -korkeampi MgO pitoisuus vähentää MgO:n kulumista MgO-C tiilivuorauksesta, koska kuonan ja tulenkestävän kemiallinen potentiaaliero pienenee. - Heikoin kohta yli tuplaantui kuonarajalta. MgO:n lisääminen alentaa kuonan viskositeettia fi metallien parempi erottuminen omaan faasiinsa Seinän yläosan tiilien mahdollinen irtoaminen ainoa ongelma uudessa käytännössä - kylmettyvät helpommin ja kuona ei ole sitomassa tiiliä - ei suojaa kuonarajan yläpuolella korkean lämpötilan vaikutukselta Lähde: J. Roininen, Valokaariuunin vuoraus ja MgO, Tulenkestävät materiaalit Prof. Jouko Härkin juhlaseminaari, , POHTO, Oulu

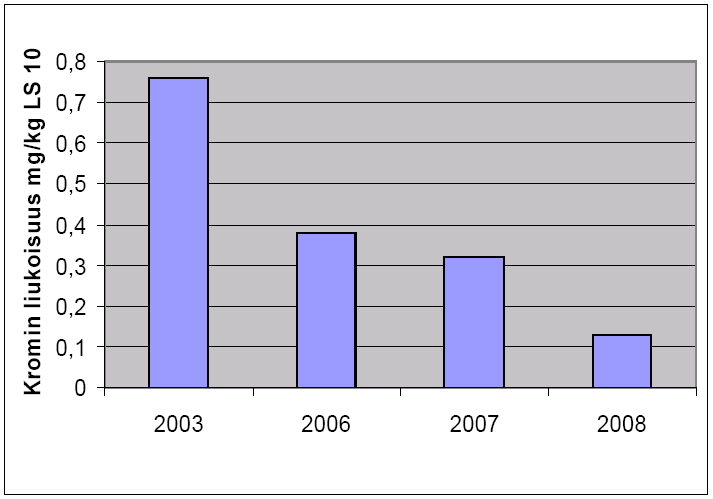

25 Valokaariuunin vuoraus Outokumpu Tornio Kromin sitoutuminen MgO:n kanssa muodostaa liukenematonta spinelliä Lähde: J. Roininen, Valokaariuunin vuoraus ja MgO, Tulenkestävät materiaalit Prof. Jouko Härkin juhlaseminaari, , POHTO, Oulu. 49 Yhteenveto Valokaariuunin vuoraus Outokumpu Tornio MgO:n lisääminen kuonan muodostajien mukana on erittäin hyödyllistä valokaariuuniprosessin tulenkestävien keston ja kuonan laadun kannalta. Lisäksi muutoksen myötä syntyvällä kuonalla on matalampi sulamispiste, jolloinsuojaava kuonakerros muodostuu aikaisemmin ja metallitappiot oksidoitumisen kautta pienenee. Kuonatuotteiden kannalta edullista on että liukenevan kromin määrä laskee spinelleihin sitoutumisen myötä ja kuonan viskositeetin muutoksen (laskee) vuoksi metallit erottuvat paremmin omaan faasiinsa ja myös tämä pienentää metallitappioita. Heikoin kohta vuorauksesta kampanjan aikana on siirtynyt ylemmäksi ja siten turvallisempaa prosessoinnin kannalta. Lähde: J. Roininen, Valokaariuunin vuoraus ja MgO, Tulenkestävät materiaalit Prof. Jouko Härkin juhlaseminaari, , POHTO, Oulu

26 MT Erikoismateriaalit tuotantoprosessissa (3 op) Alustava aikataulu Syksy Ti Johdanto tulenkestäviin materiaaleihin - Ke Tulenkestävät materiaalit - Ti 3.11 Tulenkestävien materiaalien käyttömuodot ja ominaisuudet - Ke 4.11 Vuorauksiin kohdistuvat rasitukset - Ti Tulenkestävien materiaalien käyttö Case esimerkkejä - Ke Reaktiotermodynamiikan käyttö materiaalivalinnassa - Ti Ei luentoa - Ke Peitosteet/Valupulverit - Ti 1.12 Tentti klo 12-16, MTG:n sem.huone B

MT Erikoismateriaalit tuotantoprosesseissa (3 op)

MT Erikoismateriaalit tuotantoprosesseissa (3 op) MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3 op) 6. Luento - Ke 11.11.2015 Reaktiotermodynamiikan käyttö tulenkestävien valinnassa Marko Kekkonen MT-0.6101 Erikoismateriaalit tuotantoprosesseissa

Lisätiedot

17. Tulenkestävät aineet

17. Tulenkestävät aineet 17. Tulenkestävät aineet Raimo Keskinen Peka Niemi - Tampereen ammattiopisto Alkuaineiden oksidit voidaan jakaa kemiallisen käyttäytymisensä perusteella luonteeltaan happamiin, emäksisiin ja neutraaleihin

Lisätiedot

Ruostumattoman teräksen valmistaminen loppupään terässulattoprosessit.

Ruostumattoman teräksen valmistaminen loppupään terässulattoprosessit. Ruostumattoman teräksen valmistaminen loppupään terässulattoprosessit www.outokumpu.com Johdanto Tuotantokaavio AOD-konvertteri AOD Senkka-asema SA Yhteenveto Ruostumaton teräs Ruostumaton teräs koostuu

Lisätiedot

METALLIEN JALOSTUKSEN YLEISKUVA

METALLIEN JALOSTUKSEN YLEISKUVA METALLIEN JALOSTUKSEN YLEISKUVA Raaka-aine Valu Valssaus/pursotus/ Tuotteet syväveto KAIVOS malmin rikastus MALMI- ja/tai KIERRÄTYSMATERIAALI- POHJAINEN METALLIN VALMISTUS LEVYAIHIO TANKOAIHIO Tele- ja

Lisätiedot

Kuonanmuodostus ja faasipiirrosten hyödyntäminen kuonatarkasteluissa

Kuonanmuodostus ja faasipiirrosten hyödyntäminen kuonatarkasteluissa Kuonanmuodostus ja faasipiirrosten hyödyntäminen kuonatarkasteluissa Ilmiömallinnus prosessimetallurgiassa Syksy 2015 Teema 8 - Luento 4 Tavoite Tutustua kuonanmuodostumiseen metallurgisissa prosesseissa

Lisätiedot

MT Erikoismateriaalit tuotantoprosesseissa (3 op)

MT Erikoismateriaalit tuotantoprosesseissa (3 op) MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3 op) 4. Luento - Ke 4.11.2015 Vuorauksiin kohdistuvat rasitukset Marko Kekkonen MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3op) Luennon sisältö

Lisätiedot

MT Erikoismateriaalit tuotantoprosesseissa (3 op)

MT Erikoismateriaalit tuotantoprosesseissa (3 op) MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3 op) 2. Luento - Ke 28.10.2015 Tulenkestävät materiaalit Marko Kekkonen MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3op) Luennon sisältö Tulenkestävien

Lisätiedot

Kuonien rakenne ja tehtävät

Kuonien rakenne ja tehtävät Kuonien rakenne ja tehtävät Ilmiömallinnus prosessimetallurgiassa Syksy 2016 Teema 8 - Luento 1 Tavoite Oppia tuntemaan kuonien tehtävät pyrometallurgisissa prosesseissa Oppia tuntemaan silikaattipohjaisten

Lisätiedot

Konvertteriprosessien ilmiöpohjainen mallinnus Tutkijaseminaari 24.11.2011, Oulu

Konvertteriprosessien ilmiöpohjainen mallinnus Tutkijaseminaari 24.11.2011, Oulu Konvertteriprosessien ilmiöpohjainen mallinnus Tutkijaseminaari 24.11.2011, Oulu Ville-Valtteri Visuri Ville-Valtteri Visuri Prosessimetallurgian laboratorio PL 4300 90014 Oulun yliopisto ville-valtteri.visuri@oulu.fi

Lisätiedot

11. Valuteräksen sulatus ja käsittely

11. Valuteräksen sulatus ja käsittely 11. Valuteräksen sulatus ja käsittely Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto 11.1 Lyhyesti Sulaksi ajo eli mellotus Sulaksi ajossa pyritään käyttämään kohta aloituksen jälkeen täyttä sähkötehoa

Lisätiedot

MT Erikoismateriaalit tuotantoprosesseissa (3 op) 7. Luento Ke Peitosteet / Valupulverit teräksen valmistuksessa

MT Erikoismateriaalit tuotantoprosesseissa (3 op) 7. Luento Ke Peitosteet / Valupulverit teräksen valmistuksessa MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3 op) 7. Luento Ke 18.11.2015 Peitosteet / Valupulverit teräksen valmistuksessa Marko Kekkonen Peitosteet/Valupulverit väliallas kokilli Peitosteita käytetään

Lisätiedot

6. Valokaariuunit. Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto

6. Valokaariuunit. Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto 6. Valokaariuunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto Valokaariuunit on vanhin uunityyppi, jossa sulatus tapahtuu sähköenergian avulla. Uunin perusrakenteen kehitteli ranskalainen Heroult

Lisätiedot

Ratkaisee kulumisongelmat lähes kaikissa tilanteissa Kalenborn GmbH:n tuotteiden avulla.

Ratkaisee kulumisongelmat lähes kaikissa tilanteissa Kalenborn GmbH:n tuotteiden avulla. Ratkaisee kulumisongelmat lähes kaikissa tilanteissa Kalenborn GmbH:n tuotteiden avulla. KALOCER KALOCER KALSICA ABRESIST KALSICA Piikarbidi Piikarbidi Kovasementti Valettu Kovasementti keraami Teollisuuden

Lisätiedot

Raudan valmistus masuunissa

Raudan valmistus masuunissa Raudan valmistus masuunissa Valtaosa maailman rautamalmista valmistetaan raakaraudaksi masuuneissa. Pääosa raakaraudasta käytetään sulana teräksen valmistukseen. Masuuni on ikivanha keksintö. Todennäköisesti

Lisätiedot

Prosessi- ja ympäristötekniikan perusta

Prosessi- ja ympäristötekniikan perusta Prosessi- ja ympäristötekniikan perusta Aihe 2: Materiaalitaseet Tavoite Tavoitteena on oppia tasetarkastelun käsite ja oppia tuntemaan, miten materiaalitaseita voidaan hyödyntää kokonaisprosessien sekä

Lisätiedot

Rautapelletin ominaisuudet masuunia jäljittelevissä olosuhteissa Selvitys pelkistyvyydestä, turpoamisesta ja pehmenemisestä

Rautapelletin ominaisuudet masuunia jäljittelevissä olosuhteissa Selvitys pelkistyvyydestä, turpoamisesta ja pehmenemisestä Rautapelletin ominaisuudet masuunia jäljittelevissä olosuhteissa Selvitys pelkistyvyydestä, turpoamisesta ja pehmenemisestä DI Mikko Iljana Prosessimetallurgian tutkimusryhmä, Lectio Praecursoria Teräs

Lisätiedot

Koksin laatuun vaikuttaneet tekijät Ruukki Metalsin koksaamolla vuosina 2006-2011

Koksin laatuun vaikuttaneet tekijät Ruukki Metalsin koksaamolla vuosina 2006-2011 Koksin laatuun vaikuttaneet tekijät Ruukki Metalsin koksaamolla vuosina 2006-2011 Piia Kämäräinen, Ruukki Metals Oy Koksiseminaari, Oulun yliopisto, 23.5.2012 1 23/05/2012 www.ruukki.com Piia Kämäräinen

Lisätiedot

www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet

www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet Masuunihiekka stabiloinnit (sideaineena) pehmeikkörakenteet sidekivien alusrakenteet putkijohtokaivannot salaojan ympärystäytöt alapohjan

Lisätiedot

8. Induktiokouru-uunit

8. Induktiokouru-uunit 8. Induktiokouru-uunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto Kouru-uunit koostuvat periaatteellisesti teräsrungosta, johon on kiinnitetty induktori sulan lämpötilan ylläpitämiseksi. Kouru-uunien

Lisätiedot

LPK / Oulun yliopisto

LPK / Oulun yliopisto 1 Coal Raahe Works Production Flow Limestone Plate rolling Direct quenching and Marking Normalising furnace Lime kilns Pusher type slab reheating furnaces Plate mill Pre-leveller accelerated cooling Hot

Lisätiedot

5. Sähköuunit. 5.1 Sähköuunien panostus Tyypillisiä panosraaka-aineita. Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto

5. Sähköuunit. 5.1 Sähköuunien panostus Tyypillisiä panosraaka-aineita. Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto 5. Sähköuunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto 5.1 Sähköuunien panostus 5.1.1 Tyypillisiä panosraaka-aineita Kuva. Kiertoromua Kuva. Ostoromua 9.11.2011 Raimo Keskinen, Pekka Niemi

Lisätiedot

Lapin alueen yritysten uudet teräsmateriaalit Raimo Ruoppa

Lapin alueen yritysten uudet teräsmateriaalit Raimo Ruoppa Rikasta pohjoista 10.4.2019 Lapin alueen yritysten uudet teräsmateriaalit Raimo Ruoppa Lapin alueen yritysten uudet teräsmateriaalit Nimi Numero CK45 / C45E (1.1191) 19MnVS6 / 20MnV6 (1.1301) 38MnV6 /

Lisätiedot

Biodiesel Tuotantomenetelmien kemiaa

Biodiesel Tuotantomenetelmien kemiaa Biodiesel Tuotantomenetelmien kemiaa Tuotantomenetelmät Kasviöljyjen vaihtoesteröinti Kasviöljyjen hydrogenointi Fischer-Tropsch-synteesi Kasviöljyt Rasvan kemiallinen rakenne Lähde: Malkki, Rypsiöljyn

Lisätiedot

Johanna Tikkanen, TkT

Johanna Tikkanen, TkT Johanna Tikkanen, TkT Sementin reaktiot veden kanssa ensin aluminaattiyhdisteet (kipsi) lujuudenkehitys: C 3 S ja C 2 S reaktiotuotteena luja ja kestävä sementtikivi Suomessa käytettävät betonin seosaineet

Lisätiedot

Voimalaitoksen uudistaminen Raahen Voima Oy

Voimalaitoksen uudistaminen Raahen Voima Oy Masuunien hiili-injektio Ruukki Metals Oy, Raahe Voimalaitoksen uudistaminen Raahen Voima Oy Pekka Inkala, Raahen Voima Oy Masuunien hiili-injektio Ruukki Metals Oy, Raahe Pekka Inkala, Raahen Voima Oy

Lisätiedot

Pelkistimien ja energian käyttö integroidussa terästehtaassa

Pelkistimien ja energian käyttö integroidussa terästehtaassa Pelkistimien ja energian käyttö integroidussa terästehtaassa Bioenergian uusia käyttömahdollisuuksia Biomassa metallurgisessa teollisuudessa 19.9.2013 Ruukki Metals Oy Kehitysjohtaja Erkki Pisilä 1 www.ruukki.com

Lisätiedot

3. Polttoaineuunit. 3.1 Kylmäilmakupoliuunit. Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto

3. Polttoaineuunit. 3.1 Kylmäilmakupoliuunit. Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto 3. Polttoaineuunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto 3.1 Kylmäilmakupoliuunit Kylmäilmakupoliuuni on vanhin valuraudan sulattamiseen käytetty uunityyppi. Nimitys kylmäilmakupoliuuni

Lisätiedot

Luento 1 Rauta-hiili tasapainopiirros Austeniitin hajaantuminen perliittimekanismilla

Luento 1 Rauta-hiili tasapainopiirros Austeniitin hajaantuminen perliittimekanismilla Luento 1 Rauta-hiili tasapainopiirros Austeniitin hajaantuminen perliittimekanismilla Vapaa energia ja tasapainopiirros Allotropia - Metalli omaksuu eri lämpötiloissa eri kidemuotoja. - Faasien vapaat

Lisätiedot

Uppokaariuunin panoksen sähkönjohtavuus. Anne Hietava (os Heikkilä) Prosessimetallurgian tutkimusyksikkö

Uppokaariuunin panoksen sähkönjohtavuus. Anne Hietava (os Heikkilä) Prosessimetallurgian tutkimusyksikkö Uppokaariuunin panoksen sähkönjohtavuus Anne Hietava (os Heikkilä) Prosessimetallurgian tutkimusyksikkö 6.9.2018 Mitä on FeCr ja miten sitä valmistetaan? Ferrokromi on metalliseos, joka sisältää pääasiassa

Lisätiedot

RUOSTUMATTOMAT TERÄKSET

RUOSTUMATTOMAT TERÄKSET 1 RUOSTUMATTOMAT TERÄKSET 3.11.2013 Seuraavasta aineistosta kiitän Timo Kauppia Kemi-Tornio Ammattikorkeakoulu 2 RUOSTUMATTOMAT TERÄKSET Ruostumattomat teräkset ovat standardin SFS EN 10022-1 mukaan seostettuja

Lisätiedot

Outokumpu Tornion Operaatiot. Maailman integroiduin ruostumattoman teräksen tuotantolaitos

Outokumpu Tornion Operaatiot. Maailman integroiduin ruostumattoman teräksen tuotantolaitos Outokumpu Tornion Operaatiot Maailman integroiduin ruostumattoman teräksen tuotantolaitos 17.4.2018 1 Integroitu tuotanto FeCr-tuotanto Ruostumattoman teräksen tuotanto Oma kromimalmi: varma saatavuus

Lisätiedot

Ruukki on metalliosaaja, johon voit tukeutua alusta loppuun, kun tarvitset metalleihin pohjautuvia materiaaleja, komponentteja, järjestelmiä ja

Ruukki on metalliosaaja, johon voit tukeutua alusta loppuun, kun tarvitset metalleihin pohjautuvia materiaaleja, komponentteja, järjestelmiä ja Mineraalituotteet Ruukki on metalliosaaja, johon voit tukeutua alusta loppuun, kun tarvitset metalleihin pohjautuvia materiaaleja, komponentteja, järjestelmiä ja ratkaisukokonaisuuksia. Kehitämme jatkuvasti

Lisätiedot

Chem-C2400 Luento 3: Faasidiagrammit Ville Jokinen

Chem-C2400 Luento 3: Faasidiagrammit Ville Jokinen Chem-C2400 Luento 3: Faasidiagrammit 16.1.2019 Ville Jokinen Oppimistavoitteet Faasidiagrammit ja mikrorakenteen muodostuminen Kahden komponentin faasidiagrammit Sidelinja ja vipusääntö Kolmen faasin reaktiot

Lisätiedot

Mikä on ruostumaton teräs? Fe Cr > 10,5% C < 1,2%

Mikä on ruostumaton teräs? Fe Cr > 10,5% C < 1,2% Cr > 10,5% C < 1,2% Mikä on ruostumaton teräs? Rautaseos, johon on seostettu 10,5 % kromia ja 1,2 % hiiltä. Seostuksen ansiosta ruostumattomaan teräkseen muodostuu korroosiolta suojaava sekä itsekorjautuva

Lisätiedot

Piikarbidi, jalokorundi ja tavallinen korundi

Piikarbidi, jalokorundi ja tavallinen korundi Piikarbidi, jalokorundi ja tavallinen korundi c/o Cerablast GmbH & Co.KG Gerhard-Rummler-Str.2 D-74343 Sachsenheim / Saksa Puhelin: 0049 7147 220824 Faksi: 0049 7147 220840 Sähköposti: info@korutec.com

Lisätiedot

Tärkeitä tasapainopisteitä

Tärkeitä tasapainopisteitä Tietoa tehtävistä Tasapainopiirrokseen liittyviä käsitteitä Tehtävä 1 rajojen piirtäminen Tehtävä 2 muunnos atomi- ja painoprosenttien välillä Tehtävä 3 faasien koostumus ja määrät Tehtävä 4 eutektinen

Lisätiedot

TEKNILLINEN TIEDEKUNTA. Kuonan koostumus kromikonvertteriprosessin aikana. Niilo Pitko

TEKNILLINEN TIEDEKUNTA. Kuonan koostumus kromikonvertteriprosessin aikana. Niilo Pitko TEKNILLINEN TIEDEKUNTA Kuonan koostumus kromikonvertteriprosessin aikana Niilo Pitko Prosessitekniikka Kandidaatintyö Huhtikuu 2018 TEKNILLINEN TIEDEKUNTA Kuonan koostumus kromikonvertteriprosessin aikana

Lisätiedot

Induktiouunien vuorauksen kuluminen ja turvallinen sulatus

Induktiouunien vuorauksen kuluminen ja turvallinen sulatus metallurgiaa Induktiouunien vuorauksen kuluminen ja turvallinen sulatus Calle Nybergh, DI Oy Lux Ab Raudan ja teräksen sulatus tapahtuu yhä enemmän keskijaksotaajuusinduktiouuneja käyttämällä. Kupoliuunien

Lisätiedot

FERRIITTISET RUOSTUMATTOMAT TERÄKSET. www.polarputki.fi

FERRIITTISET RUOSTUMATTOMAT TERÄKSET. www.polarputki.fi FERRIITTISET RUOSTUMATTOMAT TERÄKSET www.polarputki.fi Polarputken valikoimaan kuuluvat myös ruostumattomat ja haponkestävät tuotteet. Varastoimme saumattomia ja hitsattuja putkia, putkenosia sekä muototeräksiä.

Lisätiedot

Kuonat prosessimetallurgiassa

Kuonat prosessimetallurgiassa Kuonat prosessimetallurgiassa 11.-12.4.2018 Tavoite: Kurssilla käsitellään kuonien ominaisuuksia, eri prosessien niille asettamia vaatimuksia ja kuonan toimintaa sekä roolia metallien valmistusprosesseissa

Lisätiedot

Faasipiirrokset, osa 3 Ternääristen ja monikomponenttipiirrosten tulkinta

Faasipiirrokset, osa 3 Ternääristen ja monikomponenttipiirrosten tulkinta Faasipiirrokset, osa 3 Ternääristen ja monikomponenttipiirrosten tulkinta Ilmiömallinnus prosessimetallurgiassa Syksy 2016 Teema 1 - Luento 5 Tavoite Oppia tulkitsemaan 3-komponenttisysteemien faasipiirroksia

Lisätiedot

Kalkkikivestä sementiksi

Kalkkikivestä sementiksi Rakennussementit Kalkkikivestä sementiksi Sini Ruokonen Finnsementti Oy Betonilaborantti ja myllärikurssi 9.1.2018 21.12.2017 1 Agenda Sementtien valmistus Sementtien luokitus Sementtien käyttö 21.12.2017

Lisätiedot

Näkökulmia teräksen valmistusprosessien tutkimukseen ja kehitykseen

Näkökulmia teräksen valmistusprosessien tutkimukseen ja kehitykseen Näkökulmia teräksen valmistusprosessien tutkimukseen ja kehitykseen Professori Timo Fabritius Prosessimetallurgian laboratorio Prosessi- ja ympäristötekniikan osasto Oulun yliopisto 1 Sisältö Taustaa Koulutuksellinen

Lisätiedot

15. Sulan metallin lämpötilan mittaus

15. Sulan metallin lämpötilan mittaus 15. Sulan metallin lämpötilan mittaus Raimo Keskinen Peka Niemi - Tampereen ammattiopisto Sulan lämpötila joudutan mittaamaan usean otteeseen valmistusprosessin aikana. Sula mitataan uunissa, sekä mm.

Lisätiedot

Kuva. Upokasuunin öljypoltin

Kuva. Upokasuunin öljypoltin 4. Upokasuunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto Polttoaineilla toimivat upokasuunit muistuttavat rakenteeltaan myöhemmin käsiteltäviä sähkökäyttöisiä vastusupokasuuneja. Polttoaineina

Lisätiedot

Kuonat prosessimetallurgiassa

Kuonat prosessimetallurgiassa Kuonat prosessimetallurgiassa 11.-12.4.2018 Tavoite: Kurssilla käsitellään kuonien ominaisuuksia, eri prosessien niille asettamia vaatimuksia ja kuonan toimintaa sekä roolia metallien valmistusprosesseissa

Lisätiedot

Uutta liiketoimintaa jätteestä tuhkien modifiointi ja geopolymerisointi

Uutta liiketoimintaa jätteestä tuhkien modifiointi ja geopolymerisointi Uutta liiketoimintaa jätteestä tuhkien modifiointi ja geopolymerisointi Tuhkasta timantteja Liiketoimintaa teollisista sivutuotteista ja puhtaasta energiasta Peittoon kierrätyspuisto -hanke Yyterin kylpylähotelli,

Lisätiedot

Korkealämpötilaprosessit

Korkealämpötilaprosessit Korkealämpötilaprosessit Pyrometallurgiset raffinointiprosessit 8.10.2018 klo 810 PR126B Tavoite Tutustua keskeisimpiin pyrometallurgisiin raffinointiprosesseihin Erityisesti teräksen, ruostumattoman teräksen

Lisätiedot

KOVAJUOTTEET 2009. Somotec Oy. fosforikupari. hopea. messinki. alumiini. juoksutteet. www.somotec.fi

KOVAJUOTTEET 2009. Somotec Oy. fosforikupari. hopea. messinki. alumiini. juoksutteet. www.somotec.fi KOVAJUOTTEET 2009 fosforikupari hopea messinki alumiini juoksutteet Somotec Oy www.somotec.fi SISÄLLYSLUETTELO FOSFORIKUPARIJUOTTEET Phospraz AG 20 Ag 2% (EN 1044: CP105 ). 3 Phospraz AG 50 Ag 5% (EN 1044:

Lisätiedot

Korkealämpötilaprosessit

Korkealämpötilaprosessit Korkealämpötilaprosessit Pyrometallurgiset pelkistysprosessit 27.9.2017 klo 12-14 SÄ114 Tavoite Tutustua keskeisimpiin pyrometallurgisiin pelkistysprosesseihin - Erityisesti raudan ja ferrokromin valmistus

Lisätiedot

Kertausluennot: Mahdollisuus pisteiden korotukseen ja rästisuorituksiin Keskiviikko klo 8-10

Kertausluennot: Mahdollisuus pisteiden korotukseen ja rästisuorituksiin Keskiviikko klo 8-10 Kertausluennot: Mahdollisuus pisteiden korotukseen ja rästisuorituksiin Keskiviikko 25.10 klo 8-10 Jokaisesta oikein ratkaistusta tehtävästä voi saada yhden lisäpisteen. Tehtävä, joilla voi korottaa kotitehtävän

Lisätiedot

Korkealämpötilaprosessit

Korkealämpötilaprosessit Korkealämpötilaprosessit Näkökulma: 13.9.2017 klo 12-14 SÄ114 Tavoite Luoda yleiskatsaus tekijöihin, joita on huomioitava tarkasteltaessa tulenkestäviä vuorausmateriaaleja ja niiden käyttäytymistä Kokonaiskuva

Lisätiedot

Tulenkestävät materiaalit pyrometallurgisissa prosesseissa

Tulenkestävät materiaalit pyrometallurgisissa prosesseissa Tulenkestävät materiaalit pyrometallurgisissa prosesseissa Metallurgiset prosessit ja niiden mallinnus Tiistai 13.10.2015 klo 12-14 Luennon tavoite Luoda yleiskatsaus tekijöihin, joita on huomioitava tarkasteltaessa

Lisätiedot

Rautametallien sulametallurgia

Rautametallien sulametallurgia Rautametallien sulametallurgia Seija Meskanen, Teknillinen korkeakoulu Pentti Toivonen, Teknillinen korkeakoulu Johdanto Induktiouuneista keskitaajuusuuneja käytetään valurautojen sulatukseen. Verkkotaajuusuunit

Lisätiedot

Korkealämpötilaprosessit

Korkealämpötilaprosessit Korkealämpötilaprosessit Pyrometallurgiset sulatusprosessit 28.9.2017 klo 10-12 SÄ114 Tavoite Tutustua keskeisimpiin pyrometallurgisiin sulatusprosesseihin - Erityisesti teräksen ja kuparin valmistus -

Lisätiedot

Pellettien ja puunkuivauksessa syntyneiden kondenssivesien biohajoavuustutkimus

Pellettien ja puunkuivauksessa syntyneiden kondenssivesien biohajoavuustutkimus Pellettien ja puunkuivauksessa syntyneiden kondenssivesien biohajoavuustutkimus FM Hanna Prokkola Oulun yliopisto, Kemian laitos EkoPelletti-seminaari 11.4 2013 Biohajoavuus Biohajoavuudella yleensä tarkoitetaan

Lisätiedot

Sulametallurgia (Secondary steelmaking)

Sulametallurgia (Secondary steelmaking) Sulametallurgia (Secondary steelmaking) 1 Senkkauuni Raahessa näytteenotto/ happi- ja lämpötilanmittaus seosainejärjestelmä apulanssi 3-4 C/min 20 MVA 105-125 t Ar langansyöttö Panoskoko 125 t (min 70

Lisätiedot

MT Erikoismateriaalit tuotantoprosesseissa (3 op)

MT Erikoismateriaalit tuotantoprosesseissa (3 op) MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3 op) 1. Luento - Ti 27.10.2015 Marko Kekkonen MT-0.6101 Erikoismateriaalit tuotantoprosessissa (3 op) Luennon sisältö Kurssin esittely Tulenkestävät

Lisätiedot

Normaalisti valmistamme vastuksia oheisen taulukon mukaisista laadukkaista raaka-aineista. Erikoistilauksesta on saatavana myös muita raaka-aineita.

Normaalisti valmistamme vastuksia oheisen taulukon mukaisista laadukkaista raaka-aineista. Erikoistilauksesta on saatavana myös muita raaka-aineita. Putkivastuksien vaippaputken raaka-aineet Vastuksen käyttölämpötila ja ympäristön olosuhteet määräävät minkälaisesta materiaalista vastuksen vaippaputki on valmistettu. Tavallisesti käytettäviä aineita

Lisätiedot

Vastusupokasuuneissa irrallinen upokas on sijoitettu ylhäältä avonaiseen uunipesään, jonka seinämillä ovat sähkövastukset.

Vastusupokasuuneissa irrallinen upokas on sijoitettu ylhäältä avonaiseen uunipesään, jonka seinämillä ovat sähkövastukset. 9. Vastusupokasuunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto Vastusupokasuuneissa irrallinen upokas on sijoitettu ylhäältä avonaiseen uunipesään, jonka seinämillä ovat sähkövastukset. Upokas

Lisätiedot

Dislokaatiot - pikauusinta

Dislokaatiot - pikauusinta Dislokaatiot - pikauusinta Ilman dislokaatioita Kiteen teoreettinen lujuus ~ E/8 Dislokaatiot mahdollistavat deformaation Kaikkien atomisidosten ei tarvitse murtua kerralla Dislokaatio etenee rakeen läpi

Lisätiedot

Prosessi- ja ympäristötekniikan perusta

Prosessi- ja ympäristötekniikan perusta Prosessi- ja ympäristötekniikan perusta Aihe 2: Materiaalitaseet Tavoite Tavoitteena on oppia tasetarkastelun käsite ja oppia tuntemaan, miten materiaalitaseita voidaan hyödyntää kokonaisprosessien sekä

Lisätiedot

Korkealämpötilaprosessit

Korkealämpötilaprosessit Korkealämpötilaprosessit Näkökulma: Energia ja pelkistimet 6.9.2017 klo 12-14 SÄ114 Tavoite Luoda yleiskatsaus tekijöihin, joita on huomioitava tarkasteltaessa korkealämpötilaprosesseja erityisesti pyrometallurgisten

Lisätiedot

B.1 Johdatus teräkseen

B.1 Johdatus teräkseen B.1 Johdatus teräkseen 1 B.1.1 Terästen valmistus B.1.1.1 Terästen valmistus raakaraudasta Masuunissa valmistettu raakarauta sisältää 4-5 % hiiltä. Teräksissä pitoisuus on tavallisimmin alle 1 % ja yleisissä

Lisätiedot

AvantGuard. aivan uudenlainen korroosionesto

AvantGuard. aivan uudenlainen korroosionesto AvantGuard aivan uudenlainen korroosionesto Suojaa kolmella tavalla Estää korroosiota Rauta on maailman yleisin rakennusmateriaali. Valitettavasti rauta reagoi ilmankehän sisältämään veteen, happeen ja

Lisätiedot

Absol. monipuolinen imeytysaine

Absol. monipuolinen imeytysaine Absol monipuolinen imeytysaine Absol ehdottomasti oikea valinta ympäristölle vaarallisten nesteiden imeytykseen Absol sitoo, puhdistaa ja neutraloi nopeasti ja tehokkaasti ympäristölle vaaralliset nesteet.

Lisätiedot

Rakennussementit. Betonilaborantti ja -myllärikurssi Otaniemi, Espoo. Sini Ruokonen. Finnsementti OY

Rakennussementit. Betonilaborantti ja -myllärikurssi Otaniemi, Espoo. Sini Ruokonen. Finnsementti OY Rakennussementit Betonilaborantti ja -myllärikurssi 16.1.2019 Otaniemi, Espoo Sini Ruokonen Finnsementti OY SISÄLTÖ Sementin valmistus Sementtityypit Sementit ja seosaineet eri käyttökohteisiin Sementit

Lisätiedot

Betonin ominaisuudet talvella. Pentti Lumme

Betonin ominaisuudet talvella. Pentti Lumme Betonin ominaisuudet talvella Talven tulo Talven vaikutuksia Matalat lämpötilat Vaikutukset työolosuhteisiin, rakenteisiin, materiaaleihin, työkoneiden toimintaan jne Suojapeitteet, suojarakennelmat, sääsuojat,

Lisätiedot

Termodynaamisten tasapainotarkastelujen tulokset esitetään usein kuvaajina, joissa:

Termodynaamisten tasapainotarkastelujen tulokset esitetään usein kuvaajina, joissa: Lämpötila (Celsius) Luento 9: Termodynaamisten tasapainojen graafinen esittäminen, osa 1 Tiistai 17.10. klo 8-10 Termodynaamiset tasapainopiirrokset Termodynaamisten tasapainotarkastelujen tulokset esitetään

Lisätiedot

MT Erikoismateriaalit tuotantoprosesseissa (3 op)

MT Erikoismateriaalit tuotantoprosesseissa (3 op) MT-0.6101 Erikoismateriaalit tuotantoprosesseissa (3 op) 3. Luento - Ti 3.11.2015 Tulenkestävien materiaalien käyttömuodot ja ominaisuudet Marko Kekkonen MT-0.6101 Erikoismateriaalit tuotantoprosesseissa

Lisätiedot

Korkealämpötilaprosessit

Korkealämpötilaprosessit Korkealämpötilaprosessit Pyrometallurgiset sulatusprosessit 4.10.2018 klo 8-10 PR126A Tavoite Tutustua keskeisimpiin pyrometallurgisiin sulatusprosesseihin - Erityisesti teräksen ja kuparin valmistus -

Lisätiedot

Korkealämpötilakemia

Korkealämpötilakemia Korkealämpötilakemia Binääriset tasapainopiirrokset To 30.10.2017 klo 8-10 SÄ114 Tavoite Oppia lukemaan ja tulkitsemaan binäärisiä tasapainopiirroksia 1 Sisältö Hieman kertausta - Gibbsin vapaaenergian

Lisätiedot

12. Amiinit. Ammoniakki 1 amiini 2 amiini 3 amiini kvarternäärinen ammoniumioni

12. Amiinit. Ammoniakki 1 amiini 2 amiini 3 amiini kvarternäärinen ammoniumioni 12. Amiinit Amiinit ovat ammoniakin alkyyli- tai aryylijohdannaisia. e voivat olla primäärisiä, sekundäärisiä tai tertiäärisiä ja lisäksi ne voivat muodostaa kvaternäärisiä ammoniumioneja. Ammoniakki 1

Lisätiedot

Petri Rantapelkonen TERÄKSEN VALMISTAMINEN

Petri Rantapelkonen TERÄKSEN VALMISTAMINEN Petri Rantapelkonen TERÄKSEN VALMISTAMINEN Kone- ja tuotantotekniikan koulutusohjelma 2014 TERÄKSEN VALMISTAMINEN Rantapelkonen, Petri Satakunnan ammattikorkeakoulu Kone- ja tuotantotekniikan koulutusohjelma

Lisätiedot

HAPPAMAT SULFAATTIMAAT - haitat ja niiden torjuminen. FRESHABIT, Karjaa 31.3.2016 Mikael Eklund, Peter Edén ja Jaakko Auri Geologian tutkimuskeskus

HAPPAMAT SULFAATTIMAAT - haitat ja niiden torjuminen. FRESHABIT, Karjaa 31.3.2016 Mikael Eklund, Peter Edén ja Jaakko Auri Geologian tutkimuskeskus HAPPAMAT SULFAATTIMAAT - haitat ja niiden torjuminen FRESHABIT, Karjaa 31.3.2016 Mikael Eklund, Peter Edén ja Jaakko Auri Geologian tutkimuskeskus 31.3.2016 1 Peruskäsitteitä Sulfidisedimentti (Potentiaalinen

Lisätiedot

Voimalaitoksen vesikemian yleiset tavoitteet ja peruskäsitteitä

Voimalaitoksen vesikemian yleiset tavoitteet ja peruskäsitteitä Voimalaitoksen vesikemian yleiset tavoitteet ja peruskäsitteitä Susanna Vähäsarja ÅF-Consult 4.2.2016 1 Sisältö Vedenkäsittelyn vaatimukset Mitä voimalaitoksen vesikemialla tarkoitetaan? Voimalaitosten

Lisätiedot

1. Malmista metalliksi

1. Malmista metalliksi 1. Malmista metalliksi Metallit esiintyvät maaperässä yhdisteinä, mineraaleina Malmiksi sanotaan kiviainesta, joka sisältää jotakin hyödyllistä metallia niin paljon, että sen erottaminen on taloudellisesti

Lisätiedot

Korkealämpötilaprosessit

Korkealämpötilaprosessit Korkealämpötilaprosessit Pyrometallurgiset pelkistysprosessit 3.10.2018 klo 12-14 SÄ110 Tavoite Tutustua keskeisimpiin pyrometallurgisiin pelkistysprosesseihin - Erityisesti raudan ja ferrokromin valmistus

Lisätiedot

Lattiabetonit Betonin valintakriteerit, pinnoitettavat lattiat

Lattiabetonit Betonin valintakriteerit, pinnoitettavat lattiat Lattiabetonit Betonin valintakriteerit, pinnoitettavat lattiat Vesa Anttila Kehityspäällikkö Rudus Oy Sirotepinnan levitys edellyttää oikeaa ajankohtaa sekä betonia, josta voi imeytyä vettä pinnoitteen

Lisätiedot

POHJANVAHVISTUSPÄIVÄ 2016 PÄÄKAUPUNKISEUDUN ENERGIANTUOTANNON TUHKIEN KORROOSIOVAIKUTUS

POHJANVAHVISTUSPÄIVÄ 2016 PÄÄKAUPUNKISEUDUN ENERGIANTUOTANNON TUHKIEN KORROOSIOVAIKUTUS POHJANVAHVISTUSPÄIVÄ 2016 PÄÄKAUPUNKISEUDUN ENERGIANTUOTANNON TUHKIEN KORROOSIOVAIKUTUS ESITYKSEN SISÄLTÖ 1. Tausta 2. Ominaisuudet 3. Tuhkien aiheuttama korroosio 4. Tutkimus: Palamatta jääneen hiilen

Lisätiedot

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta 1 (6) Työkaluteräksen kriittiset ominaisuudet Ohjeanalyysi % Toimitustila C 1,4 Si 0,4 Mn 0,4 Cr 4,7 Mo 3,5 pehmeäksihehkutettu noin 230 HB V 3,7 Työkalun suorituskyvyn kannalta käyttökohteeseen soveltuva

Lisätiedot

monivuotisen yhteistyön tulos

monivuotisen yhteistyön tulos MITÄ ON 9 Se on tieteen ja käytännöllisen kokemuksen monivuotisen yhteistyön tulos o HELSINGIN KAUPPAKIRJAPAINO Oy - 1936 Uusi menetelmä moottorisylinterien ja muitten kulutukselle alttiiden pintojen suojelemiseksi

Lisätiedot

KYT - Syväbiosfääritutkimukset. Malin Bomberg Teknologian tutkimuskeskus VTT

KYT - Syväbiosfääritutkimukset. Malin Bomberg Teknologian tutkimuskeskus VTT KYT - Syväbiosfääritutkimukset Malin Bomberg Teknologian tutkimuskeskus VTT 2 Mikrobien merkitys syväbiosfäärissä Mikrobiyhteisöt ovat hyvin monimuotoiset tuhansia lajeja Yleensä matala aineenvaihdunta,

Lisätiedot

Kenttätutkimus hiiliteräksen korroosiosta kaukolämpöverkossa

Kenttätutkimus hiiliteräksen korroosiosta kaukolämpöverkossa 1 (17) Tilaajat Suomen KL Lämpö Oy Sari Kurvinen Keisarinviitta 22 33960 Pirkkala Lahti Energia Olli Lindstam PL93 15141 Lahti Tilaus Yhteyshenkilö VTT:ssä Sähköposti 30.5.2007, Sari Kurvinen, sähköposti

Lisätiedot

Cerablast. -Puhallusaineita lasista, keramiikasta ja korundista-

Cerablast. -Puhallusaineita lasista, keramiikasta ja korundista- Cerablast -Puhallusaineita lasista, keramiikasta ja korundista- Rossaecker 9 D-74343 Sachsenheim / Saksa Puhelin: 0049 7147 220814 Faksi: 0049 7147 220840 Sähköposti: info@cerablast.com http://www.cerablast.com

Lisätiedot

TEOBAL Teollisuuden sivutuotteiden hyödyntäminen ballistisissa suojamateriaaleissa

TEOBAL Teollisuuden sivutuotteiden hyödyntäminen ballistisissa suojamateriaaleissa TEOBAL 2011- Teollisuuden sivutuotteiden hyödyntäminen ballistisissa suojamateriaaleissa 17.11.2011 MATINE Tutkimusseminaari Tomi Lindroos & Pertti Lintunen 2 Rahoituspäätös MAT804 suojamateriaaleissa

Lisätiedot

J O H D A N T O... E 1. 2

J O H D A N T O... E 1. 2 Ruiskutuspulverit J O H D A N T O.......................................... E. 2 H Ö G A N Ä S r u i s k u t u s j a u h e e t................. E. 3 W O K A r u i s k u t u s j a u h e e t......................

Lisätiedot

PINTAKÄSITTELY PUHALLUSAINEET

PINTAKÄSITTELY PUHALLUSAINEET Teräshiekat ja teräsmurskeet Pyöreät teräshiekat soveltuvat kovuutensa ansiosta tehokkaaseen sinkopuhdistukseen tarjoten kustannus-tehokkaan puhdistuksen. Särmikkäät teräsmurskeet tarjoavat erittäin tehokkaan

Lisätiedot

OUTOKUMPU OY MALMINETSINTX

OUTOKUMPU OY MALMINETSINTX Q Q K OUTOKUMPU OY MALMINETSINTX M. Isohanni/TIH 15.6.1983 1 (3) TUTKIMUSRAPORTTI Ni-kriittisten lohkareiden lähtöpaikan selvittely Sievin Petäistön alueella, Sijainti 1 : 400 000 Q OUTOMUMPU OY 0 K MALMINETSINTX

Lisätiedot

HYPERSPEKTRIKAMERAN KÄYTTÖ TERÄSKUONAN KOOSTUMUSMUUTOSTEN HAVAITSEMISESSA

HYPERSPEKTRIKAMERAN KÄYTTÖ TERÄSKUONAN KOOSTUMUSMUUTOSTEN HAVAITSEMISESSA TEKNILLINEN TIEDEKUNTA HYPERSPEKTRIKAMERAN KÄYTTÖ TERÄSKUONAN KOOSTUMUSMUUTOSTEN HAVAITSEMISESSA Olli Halonen Diplomityö Prosessitekniikan koulutusohjelma Lokakuu 2014 TIIVISTELMÄ OPINNÄYTETYÖSTÄ Koulutusohjelma

Lisätiedot

EPMAn tarjoamat analyysimahdollisuudet

EPMAn tarjoamat analyysimahdollisuudet Top Analytica Oy Ab Laivaseminaari 27.8.2013 EPMAn tarjoamat analyysimahdollisuudet Jyrki Juhanoja, Top Analytica Oy Johdanto EPMA (Electron Probe Microanalyzer) eli röntgenmikroanalysaattori on erikoisrakenteinen

Lisätiedot

Pehmeä magneettiset materiaalit

Pehmeä magneettiset materiaalit Pehmeä magneettiset materiaalit Timo Santa-Nokki Pehmeä magneettiset materiaalit Johdanto Mittaukset Materiaalit Rauta-pii seokset Rauta-nikkeli seokset Rauta-koboltti seokset Amorfiset materiaalit Nanomateriaalit

Lisätiedot

Nämä PFA-vuoratut tuotteet ovat luotettava ratkaisu riskialttiisiin prosesseihin

Nämä PFA-vuoratut tuotteet ovat luotettava ratkaisu riskialttiisiin prosesseihin Nämä PFA-vuoratut tuotteet ovat luotettava ratkaisu riskialttiisiin prosesseihin Ominaisuudet Takaiskuventtiilien ominaisuudet Vaativaan käyttöön soveltuva runko, valmistettu pallografiittivaluraudasta

Lisätiedot

Synteettiset Mobil-teollisuusvoiteluaineet. Suunniteltua suorituskykyä

Synteettiset Mobil-teollisuusvoiteluaineet. Suunniteltua suorituskykyä Synteettiset Mobil-teollisuusvoiteluaineet Suunniteltua suorituskykyä Erinomainen voiteluratkaisu takaa sujuvan toiminnan... Johtavaa teknologiaa Synteettiset Mobil-voiteluaineet - suunniteltua suorituskykyä

Lisätiedot

SORPTIOMATERIAALIEN KÄYTTÖTESTAUKSET OJITETUILLA PINTAVALUTUSKENTILLÄ LOPPUSEMINAARI Heini Postila

SORPTIOMATERIAALIEN KÄYTTÖTESTAUKSET OJITETUILLA PINTAVALUTUSKENTILLÄ LOPPUSEMINAARI Heini Postila 1 SORPTIOMATERIAALIEN KÄYTTÖTESTAUKSET OJITETUILLA PINTAVALUTUSKENTILLÄ LOPPUSEMINAARI 20.5.2014 Heini Postila 2 SISÄLLYSLUETTELO Taustaa ja tavoite Tehtyjä tutkimuksia Äijönneva Saarineva Pohdinta Johtopäätöksiä

Lisätiedot

SEOSAINEIDEN VAIKUTUKSET TERÄSTEN HITSATTAVUUTEEN. MIKRORAKENTEEN MUUTOKSET HITSAUSLIITOKSESSA.

SEOSAINEIDEN VAIKUTUKSET TERÄSTEN HITSATTAVUUTEEN. MIKRORAKENTEEN MUUTOKSET HITSAUSLIITOKSESSA. 1 HITSAVONIA PROJEKTI Teemapäivä 13.12.2005. DI Seppo Vartiainen Savonia-amk/tekniikka/Kuopio SEOSAINEIDEN VAIKUTUKSET TERÄSTEN HITSATTAVUUTEEN. MIKRORAKENTEEN MUUTOKSET HITSAUSLIITOKSESSA. 1. Hitsiaine

Lisätiedot

Pienvesien neutralointikokeet Jermi Tertsunen POPELY

Pienvesien neutralointikokeet Jermi Tertsunen POPELY Pienvesien neutralointikokeet Jermi Tertsunen POPELY Pohjois-Pohjanmaan elinkeino-, liikenne- ja ympäristökeskus, Jermi Tertsunen, VY 11.12.20012 1 Pintavesien neutralointia tarvitaan yleensä kun joku

Lisätiedot

Tutkimuskohteen sijainti: Eli järvi 1 :

Tutkimuskohteen sijainti: Eli järvi 1 : Tutkimuskohteen sijainti: K E M I Eli järvi 1 : 400 000 OUTOKUMPU Oy - Malminetsinta HUMUSTUTKIMUSKOKEILU KEMI, ELIJARVI Tutkimusalueen sijainti Tutkimuksen tarkoitus Näytteenoton suoritus Preparointi

Lisätiedot

Toiminta perustuu pyörrevirtoihin, jotka syntyvät metallipanokseen, kun vaihtovirtaa johdetaan panoksen ympäri kulkevaan kuparikäämiin.

Toiminta perustuu pyörrevirtoihin, jotka syntyvät metallipanokseen, kun vaihtovirtaa johdetaan panoksen ympäri kulkevaan kuparikäämiin. 7. Induktiouunit Raimo Keskinen Pekka Niemi - Tampereen ammattiopisto Induktiouuni soveltuu hyvin uudelleensulatukseen ja kuumanapitoon. Mitään mellotusta ei suoritetta. Lämpötilaa voidaan säästää hyvin

Lisätiedot

Rak Betonitekniikka 2 Harjoitus Rakennussementit, klinkkerimineraalikoostumus ja lämmönkehitys

Rak Betonitekniikka 2 Harjoitus Rakennussementit, klinkkerimineraalikoostumus ja lämmönkehitys Rak-82.3131 Betonitekniikka 2 Harjoitus 2 23.9.2010 Rakennussementit, klinkkerimineraalikoostumus ja lämmönkehitys Portlandsementti Portlandsementin kemiallinen koostumus KOMPONENTTI LYHENNE PITOISUUS

Lisätiedot
