1 HELSINGIN YLIOPISTO HELSINGFORS UNIVERSITET UNIVERSITY OF HELSINKI Paikkatiedon hallinta ja analyysi 4. Paikkatiedon indeksointi (jatkoa) Antti Leino 4. huhtikuuta 2005 Tietojenkäsittelytieteen laitos

2 Sisältö Tilan täyttävät käyrät ja niihin perustuvat approksimaatiot R-puu johdannaisineen ja suorakulmioapproksimointi Lawder King 2000: Using Space-lling Curves for Multi-Dimensional Indexing Manolopoulos Nanopoulos Papadopoulos 2003: R-trees Have Grown Everywhere Hellerstein Naughton Pfeffer 1995: Generalized Search Trees for Database Systems

3 Ratkaisu 2: R-puut Peruslähtökohta: modioidaan B-puuta Tavoitteena indeksirakenne, joka toimii n-ulotteisella datalla, missä n > 1 Kutakin kohdetta approksimoidaan sen minimisuorakulmiolla (minimum bounding rectangle, MBR) Koordinaattiakselien suuntainen Helppo muodostaa: kohteen nurkkapisteiden kustakin koordinaatista pienin ja suurin Minimisuorakulmioiden keskinäiset suhteet helppo laskea

4 R-puu Alkuperäinen suorakulmiopuu (rectangle tree) Tasapainoinen puu Lehtisivuissa (MBR, oi d), missä oi d on kohteen tunniste ja MBR sen minimisuorakulmio Muissa solmuissa (DR, p), missä p on lapsisivu ja DR suorakulmio, joka peittää kaikki p:stä alkavan alipuun kohteet Suorakulmiot voivat mennä osittain päällekkäin

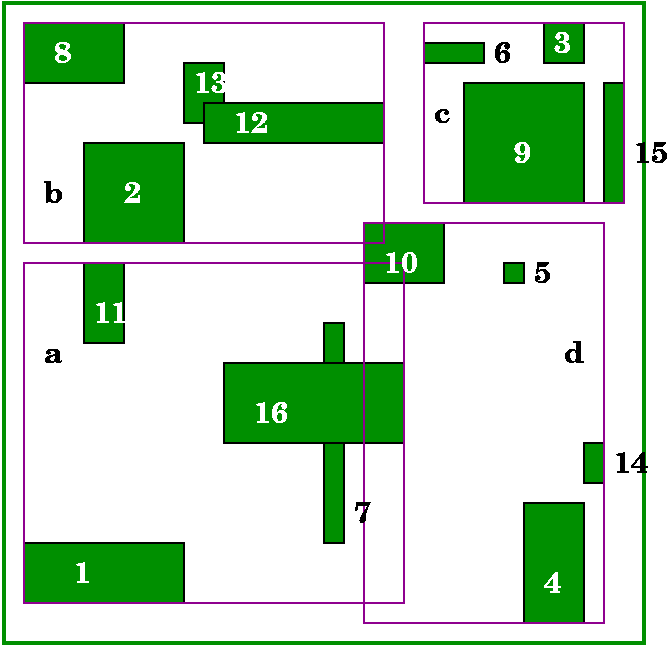

5 R-puu

6 R-puun ominaisuuksia Kaikki polut juurista lehtiin yhtä pitkiä Juurta lukuunottamatta kussakin solmussa enintään M ja vähintään m tietuetta, missä m M/2 Jos juuri ei ole samalla lehti, siinä on vähintään kaksi tietuetta Kaikki lehdet ovat samalla tasolla Puun korkeus enintään log m N + 1

7 Haku R-puusta search(t ree, S) mat ches ; if leaf(t ree) then foreach Record Tree do if intersects(record mbr,s) then mat ches mat ches Record pt r ; else foreach Record Tree do if intersects(record mbr,s) then mat ches mat ches search(record pt r ); return(mat ches);

8 Esimerkkihaku R-puusta Juuren lapsista a, b ja d leikkaavat hakualueen a:n lapsista kohteet 7, 11 ja 16 leikkaavat b:n lapsista kohde 2 leikkaa d:n lapsista kohde 10 leikkaa Kohteet 2, 7, 10, 11 ja 16 leikkaavat hakualueen

9 Kohteen lisäys R-puuhun insert(tree, ent r y) node Tree; while leaf(node) do nod e choose_subtree(nod e, ent r y); if node < M then node node {ent r y}; else split(tree, n, ent r y); adjust_keys(t ree, n);

10 Alipuun valinta chose_subtree(nod e, ent r y) if leaf(nod e) then return(nod e); else mi ni mals {c children(node) c children(node) : area(mbr(c {ent r y})) area(c) area(mbr(c {ent r y})) area(c )}; if mi ni mals = 1 then return(c mi ni mals); else return(c c mi ni mals area(c) = min(area(c mi ni mals));

11 Puun uudelleenjärjestäminen adjust_keys(t ree, nod e) if root(nod e) then return; else parent parent(nod e); foreach e parent : e pt r = &node do e MBR mbr(node); adjust_keys(t ree, parent);

12 Solmun halkaiseminen spli t(tree, node, ent r y) (node, node ) pick_split(node); parent parent(nod e); E (mbr(node ),&node ); if parent < M then parent parent {E}; else split(t ree, parent, E); foreach e parent : e pt r = &node do e MBR mbr(node);

13 Solmun halkaisutavan valinta Perustavoite: minimiotava todennäköisyys, että pitäisi tutkia sekä node että node Tämä riippuu siitä, leikkaako solmun minimisuorakulmio hakualuetta Siispä minimoitava sekä node MBR + node MBR että (node node ) MBR Nämä vaatimukset joskus keskenään ristiriitaiset

14 Solmun halkaisu pick_split(nod e) tai quadratic_split foreach e, e node do J = mbb({e, e }); d e,e area(j) (area(e) + area(e )); (E 1,E 2 ) ({e},{e }) : d e,e = min({d}); node node {e, e }; while node do if E i m node then E i E i node; node ; else foreach e node do d e,1 (area(e 1 {e}) area(e 1 )); d e,2 (area(e 2 {e}) area(e 2 )); next e : d e,1 d e,2 = max({ d,1 d,2 }); (jatkuu seuraavalla sivulla)

15 pick_split(nod e) jatkuu while node do else (jatkoa edelliseltä sivulta) return(e 1,E 2 ); if d next,1 d next,2 then E i E i {next} : d next,i < d next,(i+1mod2) ; else if area(e 1 ) area(e 2 ) then E i E i {next} : area(e i ) < area(e i+1mod2 ); else E i E i {next} : E i < E i+1mod2 ; node node {next}; Algoritmin aikavaativuus on O(N 2 ) On myös lineaarisessa ajassa toimiva algoritmi linear_split; sen tuottama jako ei ole yhtä hyvä

16 Kohteen poistaminen R-puusta Kohdetta poistettaessa on pidettävä huoli siitä, että puu pysyy tasapainossa Jos kohteen sisältävä solmu kutistuisi liiaksi, puu on järjestettävä uudelleen delete(t ree, e) L find_leaf(tree, e); L L {e}; adjust_keys(t ree, L); condense_tree(t ree, L);

17 Lehden etsiminen find_leaf(t ree, e) if leaf(tree root ) then else if e Tree root then return(tree root ); foreach node Tree root do if e MBR node MBR then T find_leaf(t, e); if T then return(t );

18 Puun tiivistys kohteen poiston jälkeen condense_tree(t ree, l ea f orphans reorganise(tree, lea f ); reinsert(t ree, or phans); reorganise(t ree, nod e) Q ; if node Tree root then if node < m then Q Q {node}; return(q); parent parent(nod e); parent parent {nod e}; adjust_keys(t ree, parent); Q Q reorganise(tree, parent)

19 Kohteiden lisäysjärjestys R-puun avulla toteutetun hakemiston tehokkuus riippuu kohteiden lisäysjärjestyksestä Väärässä järjestyksessä lisätyt kohteet tuottavat huonon hakemiston Vastaus ongelmaan: R*-puu

20 R*-puu R-puun muunnelma, jossa hiukan erilainen algoritmi solmun halkaisuun Tavoitteena minimoida Solmujen päällekkäisyys Solmun peittämä pinta-ala Solmun kattaman suorakulmion reuna Myös tilankäyttö Tietorakenteet ja hakualgoritmit samat kuin R-puussa

21 Solmun halkaisu R*-puussa R-puu lähtee rakentamaan uusia solmuja kahden toisistaan kauimpana olevan alkion ympärille R*-puu jakaa alkiojoukon koordinaattiakselin suuntaisesti Joukko jaetaan kunkin akselin suuntaisesti kahtia (kummankin puoliskon koko m) Näistä valitaan paras Jaettavat kohteet R-puu R*-puu

22 Kohteen lisäys R*-puuhun Halkaisualgoritmin lisäksi toinen parannus Ennen halkaisua sijoitetaan sen huonoimmat alkiot uudelleen Lasketaan kunkin alkion keskipiste Lasketaan sen etäisyys solmun minimisuorakulmion keskipisteestä Poistetaan puusta ne 30 % solmuista, joilla tämä etäisyys on pisin Lisätään ne uudelleen Jos sama solmu vuotaa yli toisen kerran saman kohteenlisäysoperaation aikana, se halkaistaan

23 Pakotettu uudelleenlisäys Uudelleenlisäys paikkaa väärän lisäysjärjestyksen ongelmia Lähtötilanne Ylivuoto R-puu R*-puu

24 R+-puu Saman tason solmujen suorakulmiot erillisiä Haarautumasolmun minimisuorakulmio kattaa sen lapsisolmujen minimisuorakulmiot Lehtisolmun suorakulmio joko sisältää kohteen minimisuorakulmion tai leikkaa sitä Kukin avaruuden piste yhden polun kautta Aluekyselyissä etu ei välttämättä aivan selvä Puun koko suurempi kuin R- ja R*-puissa Hakutuloksen jälkikäsittelyssä varmistettava, että kukin kohde mukana korkeintaan kerran

25 GiST: yleistetty hakupuu Tavoitteena yleiskäyttöinen hakupuu: sama toiminnallisuus kuin B- ja R-puilla, sekä muuta Ominaisuuksia 1. Juurta lukuunottamatta solmussa aina [km, M] alkiota, missä k [ 2 M, 1 2 ] (eli m = km [2, M 2 ]) 2. Lehtisolmun alkiossa (p, pt r) ehto p pätee pt r:n osoittamaan tietokantamonikkoon 3. Haarautumasolmun alkiossa (p, pt r) ehto p pätee kaikkiin alipuusta saavutettaviin monikkoihin mutta alemman tason solmun alkiossa (p, pt r ) ei välttämättä p p 4. Juurisolmussa on vähintään kaksi alkiota, paitsi jos se on myös lehti 5. Kaikki lehdet ovat samalla tasolla

26 Jotain vanhaa, jotain uutta Edellisen kalvon ehdot 1, 4 ja 5 jo B-puussa Ehto 2 olennaisesti sama kuin aiemmissa puissa Lehtisolmun alkio spesioi sen kautta tavoitettavan tietokanta-alkion Sen sijaan ehto 3 muotoiltu uudelleen Riittää, että ehto erottaa samasta solmusta alkavat alipuut toisistaan Ylemmillä tasoilla käytetyt ehdot pätevät alipuuhun, joten niitä ei tarvitse enää toistaa

27 Olioita ja metodeita Puussa esitettävältä olioluokalta edellytetään kuutta metodia Consistent(E, q),e = (p, pt r): epätosi, jos p q ei voi päteä Union(P),P = {(p 1, pt r 1 ),...,(p n, pt r n )}: palauttaa predikaatin r, joka pätee kaikille alipuille pt r i esimerkiksi p 1... p n r Compress(E), E = (p, pt r): palauttaa alkion E = (π, pt r), missä π on jollakin tapaa pakattu p:n esitys Decompress(E), E = (π, pt r),π on p:n pakattu esitys: palauttaa alkion E = (r, pt r), missä p r

28 Lisää metodeita Penalty(E 1,E 2 ): palauttaa kustannuksen E 1 :n lisäämisestä E 2 :sta lähtevään alipuuhun Käytetään alkion lisäyskohdan ja solmun halkaisusuunnan määrittämiseen Esim. R-puussa Penalty(E 1,E 2 ) = area(mbr(e 1 E 2 )) area(mbr(e 1 )) PickSplit(P),P = {p 1,..., p n }, P = M + 1: jakaa alkiojoukon kahteen vähintään km alkiota sisältävään osaan Jakokriteeri usein sukua Penalty:lle Ei kuitenkaan välttämättä

29 GiST-puun käyttö Search(R, q) mat ches ; if leaf(r) then foreach entry E R do if Consistent(E, R) then mat ches mat ches Search(E pt r, q); else foreach entry E R do if Consistent(E, R) then mat ches mat ches E pt r Lineaariselle datalle tehokkaampi B-puumainen haku Kohteen lisäys ja solmun halkaisu vastaavilla algoritmeilla kuin R-puussa
