Ingersoll Rand. Ilmansuodatus

Transkriptio

1 Ingersoll Rand Ilmansuodatus

2 Sinä, yrityksesi ja ympäristömme Ingersoll Rand Ingersoll Randin seuraavan sukupolven paineilmasuodattimissa on uusi elementin vaihto-osoitin (ERI). Se on valaiseva lähestymistapa suodattimen huoltoon, joka tuottaa todellisia, mitattavissa olevia etuja sinulle, yrityksellesi ja ympäristöllemme. 2 Ilmansuodatus

3 Maailman johtavana ilmastointiteknologian yrityksenä, Ingersoll Randin tavoitteena oli keksiä parempi tapa. Ratkaisu: paineilmasuodattimen suorituksen ja ylläpidon määrittäminen uudelleen käyttämällä ennakointiin perustuvaa, aikaperusteista elementin vaihtoa. Sinulle Uusi Ingersoll Rand suodatin tarjoaa ihanteellisen kokonaisuuden helpompaa, luotettavampaa ja täysin ennakoitavissa olevaa huoltoaikataulua varten. Käyttämällä ainutlaatuista aikaperusteista lähestymistapaa, ERI tarjoaa helposti näkyvän osoittimen ihanteellisella hetkellä tapahtuvaa suodatinelementin vaihtoa varten (kahdesti vuodessa) korkeapainehäviön välttämiseksi ja energian kulutuksen minimoimiseksi. Lisäksi elementin ja suodattimen rungon välinen ainutlaatuinen yhteensopivuus mahdollistaa ilman kosketusta ja hässäkkää tapahtuvan nopean ja puhtaan vaihtoprosessin. Yrityksellesi Standardi elementin vaihtoaikataulu vähentää huomattavasti painehäviötä (PD) ilmajärjestelmässä. Tämä johtaa tehokkaampaan ilmajärjestelmään pienemmällä energian kulutuksella sekä antaa suodatusinvestoinnille paremman tuoton ja lopuksi pidemmän kompressorin käyttöajan. Ympäristöllemme Ympäristö on sinun ja meidän meidän kaikkien etuna on huolehtia siitä parhaan kykymme mukaan säilyttäen samalla tarvittavan tuottavuustason. Sinun ja meidän ympäristölle, ERI on aidosti vihreä ratkaisu: se vähentää energian kulutusta ja pienentää hiilijalanjälkeä. Ingersoll Rand tarjoaa johtavia teollisuustuotteita ja - ratkaisuja, jotka auttavat yrityksiä vähentämään energian kulutusta ja kuluja kaikkialla maailmassa sekä vähentämään haitallisia päästöjä. Energian kulutusta vähentävistä paineilmakompressoreista sähkökäyttöisiin golf-autoihin, jotka eivät tuota päästöjä. Tämän lisäksi Ingersoll Rand tarjoaa tietoa, kokemusta ja ratkaisuja, jotka auttavat asiakasta saavuttamaan kestävän kehityksen tavoitteensa. Ilmansuodatus 3

4 Reaktiivisesta proaktiiviseen Ilmasuodattimen proaktiivinen, aikaan perustuva vaihto vähentää energian kulutusta, joka muodostaa suurimman osan suodattamisen käyttökuluista (78 %) toisin kuin perinteinen reaktiivinen lähestymistapa, joka keskittyy ainoastaan elementin vaihtokuluihin (13 %). Etuja sinulle: Uusi, helppokäyttöinen, proaktiivinen lähestymistapa ERI on aidosti tyylikäs yksinkertaisuudessaan: 6 kk käytön jälkeen se antaa visuaalisen varoituksen integraalin osoittimen avulla elementin vaihdosta. Siinä se! Miten noin yksinkertainen ratkaisu voi tarjota noin valtavat edut? Helppoa aikaperusteisella, proaktiivisella lähestymistavalla. Perinteiset käyttöön perustuvat systeemit keskittyvät suodatinelementin käyttöiän pidentämiseen suodatinjärjestelmän halvimman osan siihen saakka kunnes elementti on täysin tukossa. Tämä reaktiivinen ajattelutapa ei huomioi tukkeutuneisiin suodattimiin liittyviä korkeita energiakuluja eikä huomioi proaktiivisen, aikaperusteisen ERI-järjestelmän kaikenkattavuutta. 78% Painehäviöstä johtuvia energiamenetyksiä 8% Suodattimen hankintakulut Ympäristömme edut: Vähentynyt energian kulutus, vähentyneet päästöt Reaktiivinen lähestymistapa keskittyy ainoastaan elementin vaihtoon, joka muodostaa vain 13 % kokonaiskuluista. Uusi suodatinteknologiamme vähentää painehäviöstä johtuvia energiamenetyksiä, jotka muodostavat 78 % kokonaiskuluista, takaamalla suodattimen vaihdon ennen kuin painehäviö lisääntyy eksponentiaalisesti. Tämä tuottaa myös vähemmän päästöjä, pidentää kompressorin käyttöaikaa ja parantaa tuotannon laatua. Uudet suodattimet tuottavat myös ISO 83.1:2001 mukaista ilmanlaatua testattaessa uuden ISO kansainvälisen paineilmasuodattimen testausstandardin tiukkojen vaatimusten mukaisesti. Perustuu m 3 /min suodattimeen 5 vuoden käyttöajalla. 13% 1% asennuskulut elementin vaihdosta aiheutuvat kulut Etuja yrityksellesi: Säästät aikaa ja rahaa! Alla oleva esimerkki osoittaa tyypilliset säästöt, jotka voidaan saavuttaa Ingersoll Randin aikaperusteisella suodatusteknologialla. Vaikka toiminta voi erota yksityiskohtien osalta, perusteet ovat samat: proaktiivinen aikaperusteinen teknologia tuottaa huomattavia säästöjä verrattuna perinteisiin reaktiivisiin lähestymistapoihin. 4 Ilmansuodatus

5 Miten se toimii? Kun suodatinelementti aluksi asennetaan, ERI välähtää nopeasti ja sammuu sitten. 6 kk kuluttua, se vilkkuu automaattisesti osoittaakseen, että suodatinelementti on vaihdettava. 72 tunnin kuluttua osoitin pysyy valaistuna, ilmoittaen kaikille lähellä olijoille, että suodattimen vaihto on tarpeen! Näin yksinkertaista ja luotettavaa. Ei kosketusta, ei hässäkkää elementin vaihdossa Ainutlaatuinen nollavälimuotoilu turvalukolla, antaa käyttäjälle mahdollisuuden irrottaa suodattimen rungon alemman puoliskon ja pelkästään poistaa vanhan elementin, ilman tarvetta koskea itse elementtiin. Elementin standardihuolto on helppo, kahdesti vuodessa tehtävä toimenpide. Nettosäästöt energiakuluissa 1137 Tyypillisen painehäviön aiheuttamien energiakulujen säästöt 150 kw kompressori 1.1 käyttöasteella x 0.5 % (0.07 bar g = 0.5 % teholähteestä) x 8,000 h x 0.07 / kwh x Keskimääräinen painehäviö 1. Suodatinmaljan kääntäminen vastapäivään irrottaa elementin suodattimen pääkappaleesta, jolloin se pääsee putoamaan maljaan. Reaktiivisen painehäviön kulut 2,177 Proaktiivisen painehäviön kulut - 1,040 = 1,137 Parempi suodatinteknologia vähentää alkuperäisiä painehäviöstä johtuvia kuluja. 0 PROAKTIIVINEN KASTEPISTE Suodattimen vaihto 6kk kuluttua alentaa entisestään painehäviöstä johtuvia kuluja. REAKTIIVINEN PAINEHÄVIÖ 6 Keskimääräinen painehäviö 0.16 bar g Keskimääräinen painehäviö 0.32 bar g Painehäviö bar g 2. Poista yksinkertaisesti likainen vanha elementti maljasta ja hävitä asianmukaisesti. 3. Asentaaksesi uuden elementin, aseta se maljaan ja ruuvaa malja takaisin suodattimen rungon pääkappaleeseen. 12 Kuukaudet Huomautus: Esimerkki yllä on tyypillinen saostussuodatin käytettäväksi 150 kw kompressoreissa. Ilmansuodatus 5

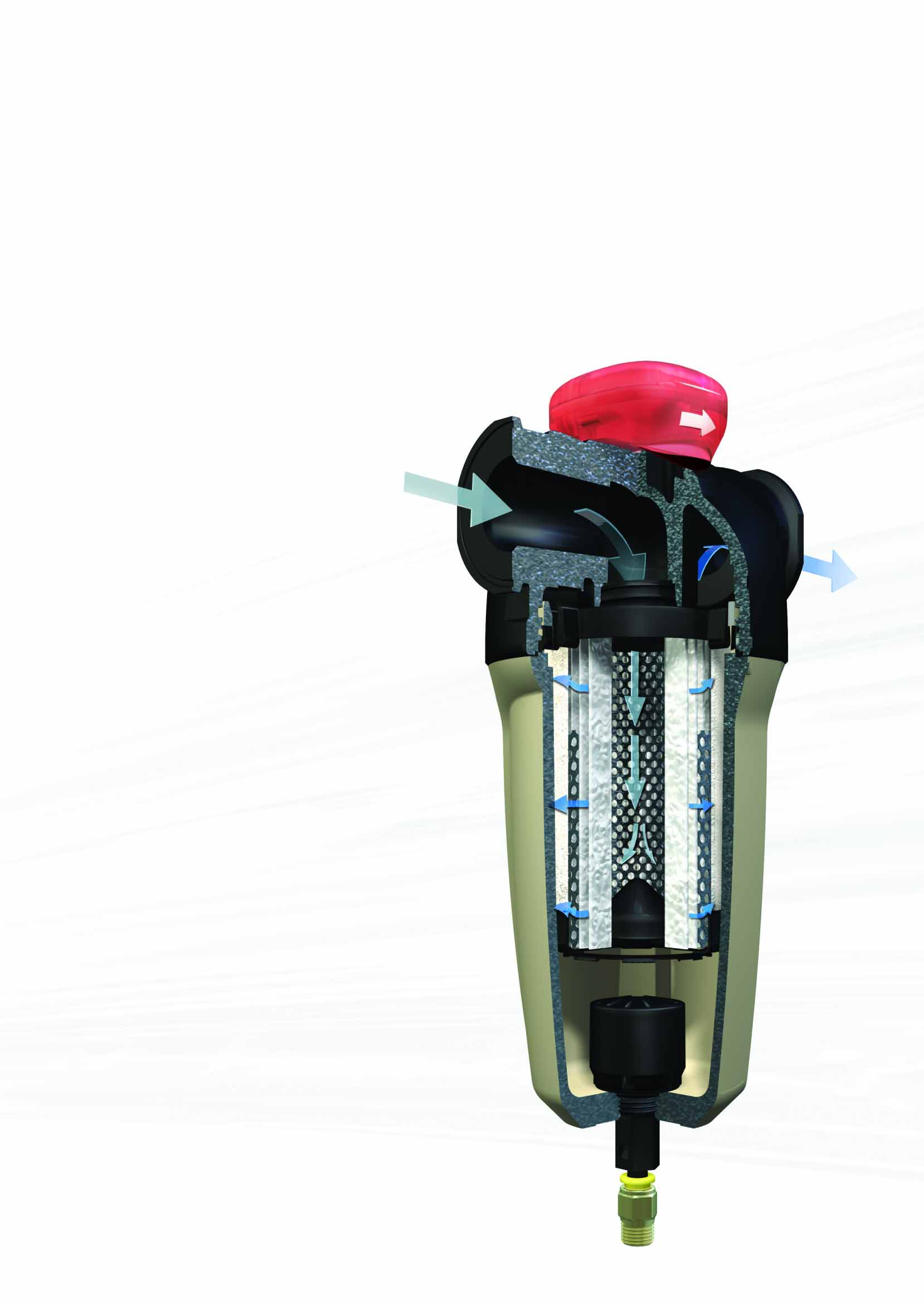

6 Valaistua suodatusteknologiaa Ingersoll Rand toimittaa seuraavan sukupolven parannuksia koskien suodattimien toimintaa, tehokkuutta, luotettavuutta ja laatua. Elementin vaihto-osoitin (ERI) A Visuaalinen osoitin, joka kertoo milloin suodatinelementti on vaihdettava. Osan suojausluokka on IP55 ja sen teholähteenä toimii kaksi (2) AA paristoa. Pehmeät kulmat B 90 kulma ilman ohjaamiseksi suodatinelementtiin. Tämä vähentää huomattavasti turbulenssia ja painehäviötä. A B Korkeatehoinen tyhjennyskerros C Parantunut nesteiden tyhjennys ja erinomainen kemiallinen yhteensopivuus. Syvät laskostukset D Vähentää ilmavirran nopeutta osan sisällä alempi virtausnopeus parantaa suodatustehokkuutta ja vähentää painehäviötä. Virtauksen hajotin E Antaa turbulenteista vapaan ilmavirran jakautumisen koko suodatinelementtiin. C D Matala profiilinen pääte F Poistaa saostuneen nesteen ilmavirtauksen reitiltä lisäten nesteen poistotehokkuutta ja tarjoten enemmän käytettävää suodatuspinta-alaa. Pintajännitteen hajottajat G Estää nesteitä tarttumasta, jolloin tuloksena on saostuneiden nesteiden nopeampi ja tehokkaampi tyhjennys. Tyhjennysrivat H Suodatinmaljaan valetut pystysuorat rivat puristaa kokoon suodatinelementin alempaa osaa mahdollistaen näin nestemäärän tyhjentymisen nopeasti. F G E H Tyhjennys I Vähentää 75 %:lla likaisuudesta johtuvaa tukkeutumista. Lisäksi sen ominaisuutena on korkea lämpötila ja sen painearvot ovat 80 C/17 bar g. I 6 Ilmansuodatus

7 Suodattimet juuri niin kuin tarvitset ne Kaikella tällä upealla uudella teknologialla ei ole arvoa, jos emme toimita juuri haluamaasi suodatin tyyppiä. Siksi tarjoamme pölysuodattimia, yleissuodattimia, saostussuodattimia ja aktiivihiilisuodattimia. Tekniset tiedot Suodatus Aste A, G, H, D Virtaus Määrä BSPT in F35 I F71 I F108 I F144 I F178 I F212 I F395 I F424 I F7 I F791 I F985 I F1155 I F1529 I F1817I F2124 I* F2378 I** AC, GP, HE, DP *H Ainoastaan 1/2" 3/4" 3/4" 1" 1" 1" 1 1/2" 1 1/2" 2" 2" 2" Laippa Koko DN40 DN50 DN80 DN100 DN100 DN150 DN200 DN250 DN300 Mitat Liitäntä Koko 7 bar g/100 psig m3/min cfm Paino A mm B mm C mm D mm kg ,070 1,250 1, m3/min m3/min **A, G, D Ainoastaan Aste A Aktiivihiili Suodatus Öljyhöyryn ja hiilivedyn hajun poisto, takaa maksimi jäännösöljyn määräksi < 0,003 mg/m3 (pois lukien metaani) (Suojattava H Asteen suodattimella). Aste H, HE Tehokas Öljynerotus Suodatin Partikkeleiden poisto 0.01 mikronia, sekä veden ja öljyn poisto, öljyaerosolin jäännösmäärään 0,01 mg/m3@21c asti (Suojattava G Asteen suodattimella). Aste D, DP Yleinen Pöly Suodatus Aste G, GP Yleinen Esisuodatus Partikkeleiden poisto 1 mikronia sekä yhdistyvien nesteiden Pölypartikkeleiden poisto 1 mikroni kuten veden ja öljyn poisto, öljyaerosolin jäännösmäärään 0,6 mg/m3@21c asti. Suositeltava Maksimi Työskentely Lämpötila Aste G,H & D = 80 C Aste GP, HE & DP = 66 C Aste A & AC = 30 C Suositeltava Minimi Työskentely Lämpötila = 1 C Maksimi Työskentely Paine 17 bar g m3/min asti 16 bar g (232 psig) yli 39,63 m3/min Linjapaine bar g psig Korjauskertoimet Ilmansuodatus 7

8 Ingersoll Rand Industrial Technologies provides products, services and solutions that enhance our customers' energy efficiency, productivity and operations. Our diverse and innovative products range from complete compressed air systems, tools and pumps to material and fluid handling systems and environmentally friendly microturbines. We also enhance productivity through solutions created by Club Car, the global leader in golf and utility vehicles for businesses and individuals. Ingersoll Rand Industrial Technologies Swan Lane, Hindley Green Wigan WN2 4EZ, UK Tel: +44 (0) Fax: +44 (0) Member of Pneurop air.ingersollrand.com Ingersoll Rand kompressoreja ei ole suunniteltu, tarkoitettu tai hyväksytty hengitysilma sovelluksiin. Ingersoll Rand ei hyväksy erikoislaitteita hengitysilman sovelluksia varten eikä ota vastuuta tai velvoitetta hengitysilmatarkoituksiin käytetyistä kompressoreista. Mikään tässä esitteessä esitetty tieto ei ole tarkoitettu laajentamaan minkään takuun tai ilmauksen, välittömästi tai välillisesti esitetyn, voimassaoloa tässä kuvattuun tuotteeseen nähden. Kaikki tällaiset takuut tai muut tuotteiden myyntiä koskevat ehdot noudattavat Ingersoll Rand -yhtiön vakiomyyntiehtoja kyseisten tuotteiden myynnin suhteen, jotka ovat saatavissa pyydettäessä. Tuoteparannukset ovat Ingersoll Rand yhtiön jatkuvana tavoitteena. Suunnittelu ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Printed in the UK. February Ingersoll-Rand Company Limited CPN NA
