1 Sivu 1/10 KIHNIÖN YHTENÄISKOULU VANHAN OSAN KATON KORJAUS RAKENNUSTYÖSELOSTUS

2 Sivu 2/10 SISÄLLYSLUETTELO RAKENNUSHANKE 3 KOHDE 3 RAKENNUTTAJA 3 SUUNNITTELIJAT, ASIANTUNTIJAT 3 YLEISTÄ TYÖN SUORITUKSESTA 4 1 RAKENNUSOSAT RUNKO Yläpohjat VESIKATOT Vesikatteet Vesikaton varusteet Maalaustyöt 10

3 Sivu 3/10 RAKENNUSHANKE KOHDE RAKENNUTTAJA Kihniön kunta, Kihniön yhtenäiskoulu Kettukalliontie 3, Kihniö Rakennustyö käsittää kahdessa vaiheessa peruskorjatun koulun vanhan luokkaosan (vaihe 2) ja teknisen työn siiven (vaihe 1) vesikatteen uusimisen. Vesikaton kaltevuus kummassakin osassa on 1:9. Katteena on peruskorjauksen yhteydessä asennettu saumattu rivipeltikate, joka uusitaan bitumikatteeksi. Luokkaosa on kaksikerroksinen ja teknisen työn siipi yksikerroksinen. Rakennuksen muutosalueen pinta-ala on yhteensä noin 2300 m2, joista luokkaosa on noin 1600 m2 ja tekniikkasiipi noin 700 m2. Luokkaosan katolle on kulkutie ulkopuolisen kierreportaan kautta ja kattopintojen erikorkuisten osien välillä on seinätikkaat. Kihniön kunta Kihniöntie Kihniö Rakennuttajan edustaja: Satu Alajärvi Kihniöntie Kihniö SUUNNITTELIJAT, ASIANTUNTIJAT Pääsuunnittelu: Tuija Ruuska ark.in Arkkitehtuuritoimisto Ky Sammonkatu 8-10 F Tampere arkin@elisanet.fi Rakennesuunnittelu: Janne Lehtonen Insinööritoimisto Janne Lehtonen Lehväskuja Riihikoski janne.a.lehtonen@gmail.com

4 Sivu 4/10 YLEISTÄ TYÖN SUORITUKSESTA Nykytilanne Tehdyt tutkimukset Konesaumatusta katosta on tehty tavarantarkastus , Juhani Leijamaa. Yläpohjarakenteista on tehty kosteustekninen kuntotutkimus 4/2015, Vahanen Oy Tampere. Kosteusteknisessä kuntotutkimusraportissa on esitetty lähtötietoina oleviin rakenne- ja pääpiirustuksiin sekä paikan päällä tehtyihin havaintoihin perustuvat rakennetyypit: Luokkaosa - konesaumattu peltikate - ruodelaudoitus 25 x 95 mm k300 (havainnoiden k120) - puiset kattokannattajat - ilmatila n mm - puhallusvilla 150 mm - teräsbetoninen ylälaattapalkisto mm Teknisen työn siipiosa - konesaumattu peltikate - ruodelaudoitus 25 x 95 mm k120 (havainnoiden umpilaudoitus) - ilmatila n mm - puhallusvilla 300 mm (havainnoiden keskimäärin 250 mm) - teräsbetoninen ylälaattapalkisto mm Tutkimusten perusteella tehdyt korjaukset Tavarantarkastuksen ja kuntotutkimuksen suositusten mukaisesti on 2015 laadittu suunnitelma (Suunnittelutalo PPG Oy) ja vesikatteiden ja yläpohjien korjaustöistä sekä samana kesänä toteutettu korjaukset: - vesikatteen saumojen kiristäminen ja tiivistykset - läpivientien tiivistykset vesikatolla - sisäpuolisten kosteusvaurioiden korjaus ja läpivientien/palokatkojen tiivistys Rakennustyössä noudatetaan - Rakennustöiden yleisiä laatumääräyksiä, RunkoRYL2010 ja SisäRYL2013 sekä KorjausRYL - Maalaustöiden yleisiä laatumääräyksiä MaalausRYL Suomen Rakennusmääräyskokoelman määräyksiä - RT-ohjetiedoston ohjeita - Kattoliiton Toimivat Katot 2013 ohjeita - RIL-normeja - EU-direktiivejä (mm. CE-merkinnät) - standardia SFS 5991 Katto- ja vedeneristysalan tulitöiden paloturvallisuus - vakuutusyhtiöiden suojeluohjeita - työsuojeluviranomaisten antamia ohjeita

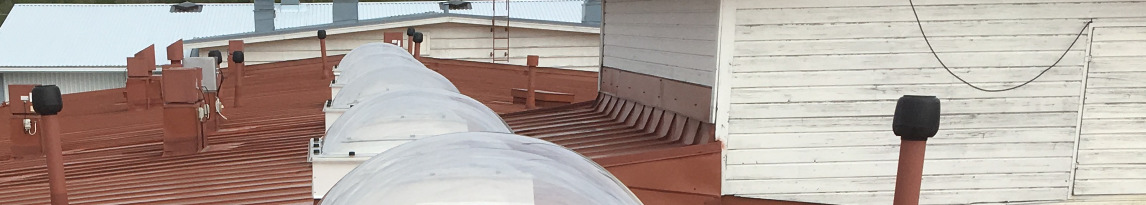

5 Sivu 5/10 - rakennustarvike- ja materiaalivalmistajien erityisiä ohjeita omien aineidensa työolosuhteista ja työtavoista Työn valmistuttua katteen on oltava pinnaltaan puhdas. Ullakkotiloista tulee poistaa kaikki sinne kuulumaton rakennusjäte. 1 RAKENNUSOSAT 123 RUNKO 1236 Yläpohjat 126 VESIKATOT 1263 Vesikatteet Teknisen työn siiven osalla vahvistetaan yläpohjarakenteita. Kts. rakennesuunnitelma. Mikäli yläpohjassa on kostuneita eristeitä, ne poistetaan ja korvataan puhallusvillalla. Yläpohjat lisäeristetään puhallusvillalla. Luokkaosassa eristettä lisätään 200 mm paksu kerros kuitenkin niin, että tuuletusväli myös räystäillä on vähintään 100 mm. Teknisen työn siivessä teoreettinen puhallusvillan eristevahvuus on 300 mm, mutta käytännössä eriste on painunut ja se on levittäytynyt epätasaisesti. Eristettä lisätään niin paljon, että lopullinen vahvuus on 450 mm. Tekniikkasiiven ullakolle rakennetaan puiset kulkusillat, kts. rakennesuunnitelma. Vesikatteet uusitaan kokonaan rakennuksen luokkaosassa ja tekniikkasiivessä sekä niihin liittyvissä konehuoneissa ja katoksissa. Katteet uusitaan kokonaan vanhat katteet purkaen. Kuvia luokkaosan katosta

6 Sivu 6/10 Kuvia luokkaosan pääsisäänkäynnistä Kuva tekniikkaosan katosta

7 Sivu 7/10 Purkutyöt Vanhat peltikatteet poistetaan kokonaan. Räystäskourut, lumiesteet ja alipainetuulettimet poistetaan. Erikorkuisten osien seinänostopellitykset, kaikkien varusteiden juuripellitykset sekä muut suojapellitykset poistetaan. Tekniikkasiiven kattojen umpilaudoituksia puretaan siten, että joka kolmas jätetään paikalleen. Luokkaosan ruodelaudoitukset jätetään paikalleen. Laudoitusten yläpuolinen kunto tarkistetaan ja laudoituksia uusitaan tarvittaessa. Uusimisesta annetaan yksikköhinta/m2. Uusi katteen alusta Kaikkiin uusittaviin kattoihin tehdään uusi alusta säänkestävästä pontatusta havuvanerista, paksuus 15 mm kattotuolijaolla 900 mm ja 19 mm kattotuolijaolla 1200 mm. Levyjen asennuksessa on huomattava, etteivät poikittaiset saumat saa osua samaan kohtaan ja että levyjen tulee ulottua vähintään kahden kannakevälin yli. Tukien suuntaiset saumat tulevat tukien kohdalle. Vanerilevyjen kiinnityksessä noudatetaan levyvalmistajan ohjeita. Kaikkien kantikkaiden läpivientien juuriin harjan puolelle tehdään nyt puuttuvat puurakenteiset taustakaadot kahteen suuntaan vähintään kaltevuuteen 1:50. Seinien ylösnostojen kohdalla tehdään 50 mm:n korkuiset holkkalistat puusta. Kattoluukkujen sijainti säilytetään. Kattoluukkujen kehyksiä korotetaan siten, että kehysten korkeus valmiista kattopinnasta on vähintään 200 mm. Uusi kate Kate tehdään hitsattavana bitumikatteena. Katteen väri on tummanharmaa. Katteen asennustyötä ei saa suorittaa vesisateessa eikä kovassa tuulessa. Aluskerminä on tuoteluokan TL2 vaatimukset täyttävä kumibitumialuskermi K-MS 170/3000, joka kiinnitetään piste- ja saumaliimauksella vanerialustaan. Alustan on oltava puhdas ja kuiva. Sisätaitteissa käytetään jiirin suuntaan asennettavaa aluskermiä. Pintakerminä käytetään TL2 vaatimukset täyttävää hitsattavaa kumibitumikermiä K-PS 170/5000. Hitsaustyön vesitiiviys varmistetaan bitumipurseella saumasta. Kermien väliin ei saa jäädä ilmapusseja. Kermikerrosten limitykset eivät saa olla päällekkäin ja vierekkäisten jatkosaumojen tulee sijaita vähintään 500 mm:n etäisyydellä toisistaan. Seinien ylösnostojen kohdalla kattokermit nostetaan holkkalistan yläreunan tasalle ja aluskermi kiinnitetään mekaanisilla kiinnikkeillä alustaan. Pystypinta tehdään erillisistä kermikaistoista kiinnittämällä ne vähintään 100 mm kattokermin päälle. Kaistat ulotetaan vähintään 300 mm

8 Sivu 8/ Vesikaton varusteet korkeuteen valmiista kattopinnasta. Kermit limitetään vähintään 100 mm leveydeltä sekä kiinnitetään yläreunastaan mekaanisesti. Ylösnosto suojataan kiinnityskohdan peittävällä pellityksellä. Konehuoneiden peltiverhouksia, nurkkalautoja ja alimmaisia lautoja irrotetaan, jotta kermit voidaan nostaa vaadittuun korkeuteen. Verhoukset kiinnitetään eristystyön jälkeen uudelleen paikalleen. Seinälaudoituksia ei kuitenkaan tuoda 300 mm lähemmäksi kattopintaa. Verhoukset uusitaan entiseen tasoon, mikäli ne rikkoutuvat irrotettaessa. Ylösnostoissa, joista suojaava verhous puuttuu, tehdään pellityksen yläreunaan ulospäin kallistettu ura, johon pellin yläreuna kiinnitetään ja ura tiivistetään tiivistysmassalla. Pelti kiinnitetään ruostumattomilla ruuveilla pellin yläreunasta. Ovien ja kulkuluukkujen kohdalla kermit nostetaan kynnyksen suojapellin alle. Liitoskohdan kynnykseen ja seinään on oltava vesitiivis. Hormien ympärillä kermit nostetaan korokkeiden yläpintaan asti. Kattoikkunoiden kohdalla kermit nostetaan kehyksien yläpintaan asti. Kattoluukkujen kohdalla kermit nostetaan ja kiinnitetään kehyksien yläpintaan asti. Alipainetuulettimet Nykyisille paikoilleen uusittavat alipainetuulettimet ovat haponkestävää terästä, putkiosan korkeus >400 mm. Alipainetuulettimien laipat (r 150 mm) liitetään kermien väliin käyttämällä niiden yläpuolella ylimääräistä kermipalaa n. 900 x 900 mm. Viemärien tuuletusputket Eristämättömät viemärien tuuletusputket lämmöneristetään pakkasmantteleilla yläpohjatilassa ja vesikatolla. Putket tiivistetään uuden kermikatteen alle EPDM-kumisilla läpivientitiivisteillä, joiden laipat ulottuvat vähintään 150 mm etäisyydelle ja jotka kiristetään putkiin, kiristyspannat ovat haponkestävää terästä. Laipat liitetään kermien väliin käyttämällä niiden yläpuolella ylimääräistä kermipalaa n. 900 x 900 mm. Muut tuuletusputket ja ilmastointihormit VILPE-ilmanvaihtoputkien läpivientikappaleet uusitaan. Uudet läpivientikappaleet ovat huopakatolle soveltuvia ja järjestelmän mukaisia ja asennuksessa noudatetaan valmistajan ohjeita. Ilmastointihormit vedeneristetään kuten seinien ylösnostot ja pellitetään uudelleen sivu- ja yläpinnoiltaan. Kattoluukut Vanhat luukut säilytetään ja pellitetään uudelleen ympäriinsä.

9 Sivu 9/10 Kattokuvut Kattokuvut säilytetään. Lumiesteet Räystäille tehdään lumiesteet kattopiirustuksessa esitettyihin kohtiin. Lumiesteet ovat polttomaalattuja putkilumiesteitä, jotka kiinnitetään sinkityillä ruuveilla kattotuolien kohdille ja kiinnitykset tiivistetään valmistajan ohjeen mukaan. Lumiesteiden väri on RR23 tummanharmaa. Räystäskourut Räystäskourut uusitaan. Kourut ovat puolipyöreitä halkaisijaltaan 125 mm molemmin puolin Pural-pinnoitettuja ja ne kiinnitetään kourun ulkopuolisilla kannakkeilla. Kourujen ja kiinnikkeiden väri RR23 tummanharmaa. Kourut liitetään olemassa oleviin syöksytorviin. Räystäiden otsalaudat Otsalaudat säilytetään ja maalataan.

10 Sivu 10/ Maalaustyöt Pellitykset Kaikki pellitykset tehdään 0,6 mm:n sinkitystä PVDF- tai Puralpinnoitetusta pellistä, väri RR23 tummanharmaa. Kiinnityksissä käytetään ruostumattomia ruuveja. Räystäiden tippapellit kiinnitetään kermien väliin. Ilmanvaihtohormien sivupellitykset uusitaan. Pellityksen alareunan etäisyyden kattopinnasta on oltava vähintään 50 mm. Kannet pellitetään uudelleen. Kattoluukkujen kehykset suojataan pellityksellä ja kattoluukut pellitetään noudattaen RT ohjetta. Kattokupujen kehysten pellitykset tehdään kuten muissa ylösnostoissa ja yläpinta ulotetaan kupujen valkoisten tippapeltien alle. Tikkaat Tikkaat säilytetään ennallaan. Mikäli ne vaurioituvat työn aikana, urakoitsija maalaa tai uusii ne kustannuksellaan. Räystäiden otsalaudat maalataan, väri valkoinen. Maalauskäsittely-yhdistelmä Esikäsittely Käsiteltävä alue pestään. Pinta hiotaan kevyesti yli ja hiontapöly poistetaan. Maalauskäsittely Valmiiksimaalaus liuoteohenteisella öljymaalilla 1 x 471 esim. Tikkurilan Teho öljymaali. Iv-piippujen näkyviin jäävät punaisiksi maalatut peltiosat maalataan. Väri Tikkurila 565X. Maalauskäsittely-yhdistelmä Esikäsittely Käsiteltävä alue pestään. Pinta hiotaan kevyesti ja hiontapöly poistetaan. Maalauskäsittely Valmiiksimaalaus peittävästi vesiohenteisella maalilla 442 esim. Tikkurilan Panssari Akva peltikattomaali.
