Sanomalehti ilmestyy sähköpaperilla v vai ilmestyykö? Jali Heilmann

Transkriptio

1 Sanomalehti ilmestyy sähköpaperilla v vai ilmestyykö? Jali Heilmann Erikoistutkija, VTT Tietotekniikka Visiting Scholar, UC Berkeley Sanomalehti ilmestyy sähköpaperilla v vai ilmestyykö? Jali Heilmann 1

2 CRT-näytöt Kannettavat näytöt 2

3 Litteät näyttöteknologiat Muut LCD-näytöt 58 % Aktiivimatriisi LCD-näytöt 29 % Elektroluminenssinäytöt 1 % Plasmanäytöt 4 % Tyhjiöfluoresenssinäytöt 8 % Litteät näyttöteknologiat 3

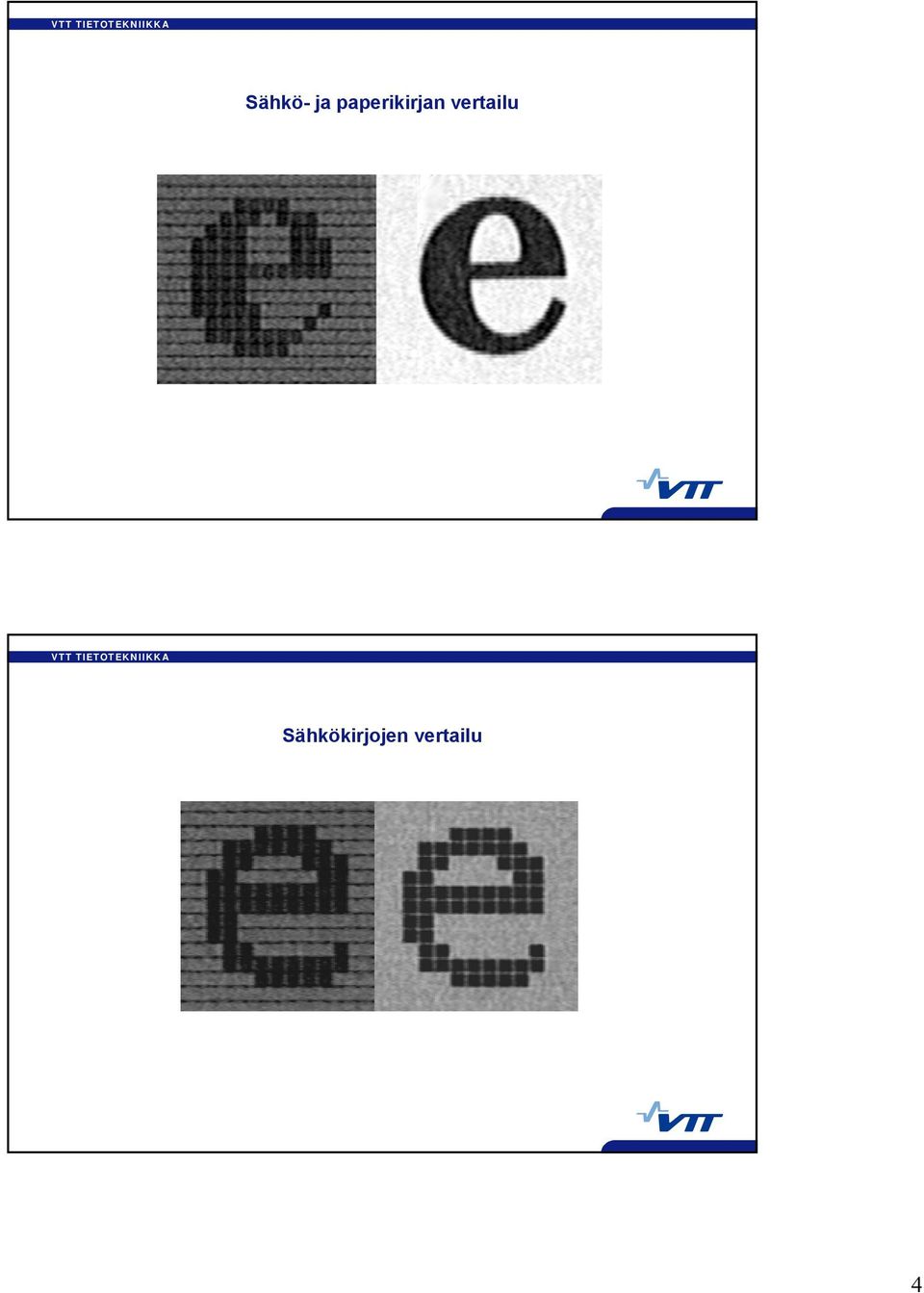

4 Sähkö- ja paperikirjan vertailu Sähkökirjojen vertailu 4

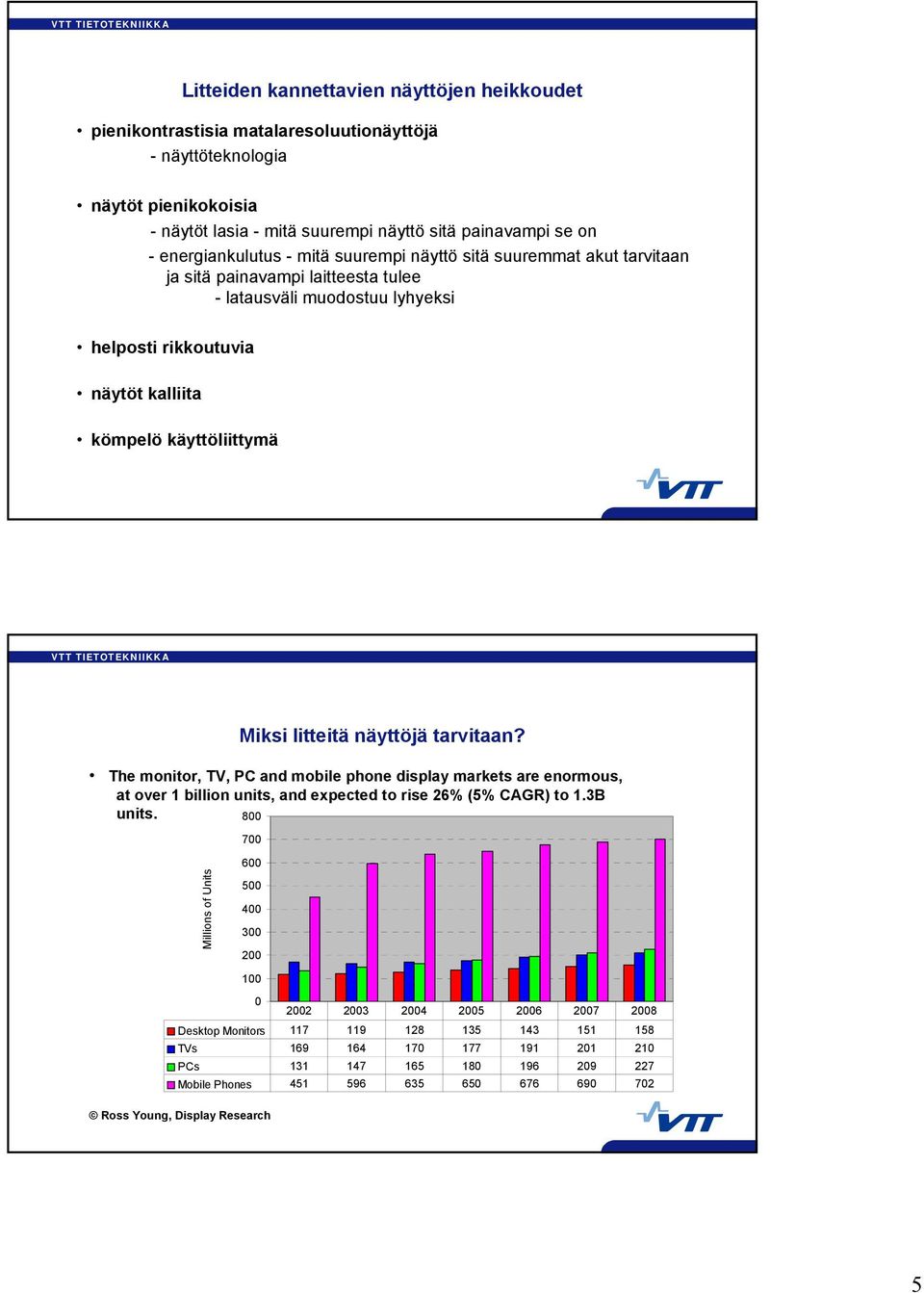

5 Litteiden kannettavien näyttöjen heikkoudet pienikontrastisia matalaresoluutionäyttöjä - näyttöteknologia näytöt pienikokoisia - näytöt lasia - mitä suurempi näyttö sitä painavampi se on - energiankulutus - mitä suurempi näyttö sitä suuremmat akut tarvitaan ja sitä painavampi laitteesta tulee - latausväli muodostuu lyhyeksi helposti rikkoutuvia näytöt kalliita kömpelö käyttöliittymä Miksi litteitä näyttöjä tarvitaan? The monitor, TV, PC and mobile phone display markets are enormous, at over 1 billion units, and expected to rise 26% (5% CAGR) to 1.3B units. Millions of Units Ross Young, Display Research Desktop Monitors TVs PCs Mobile Phones

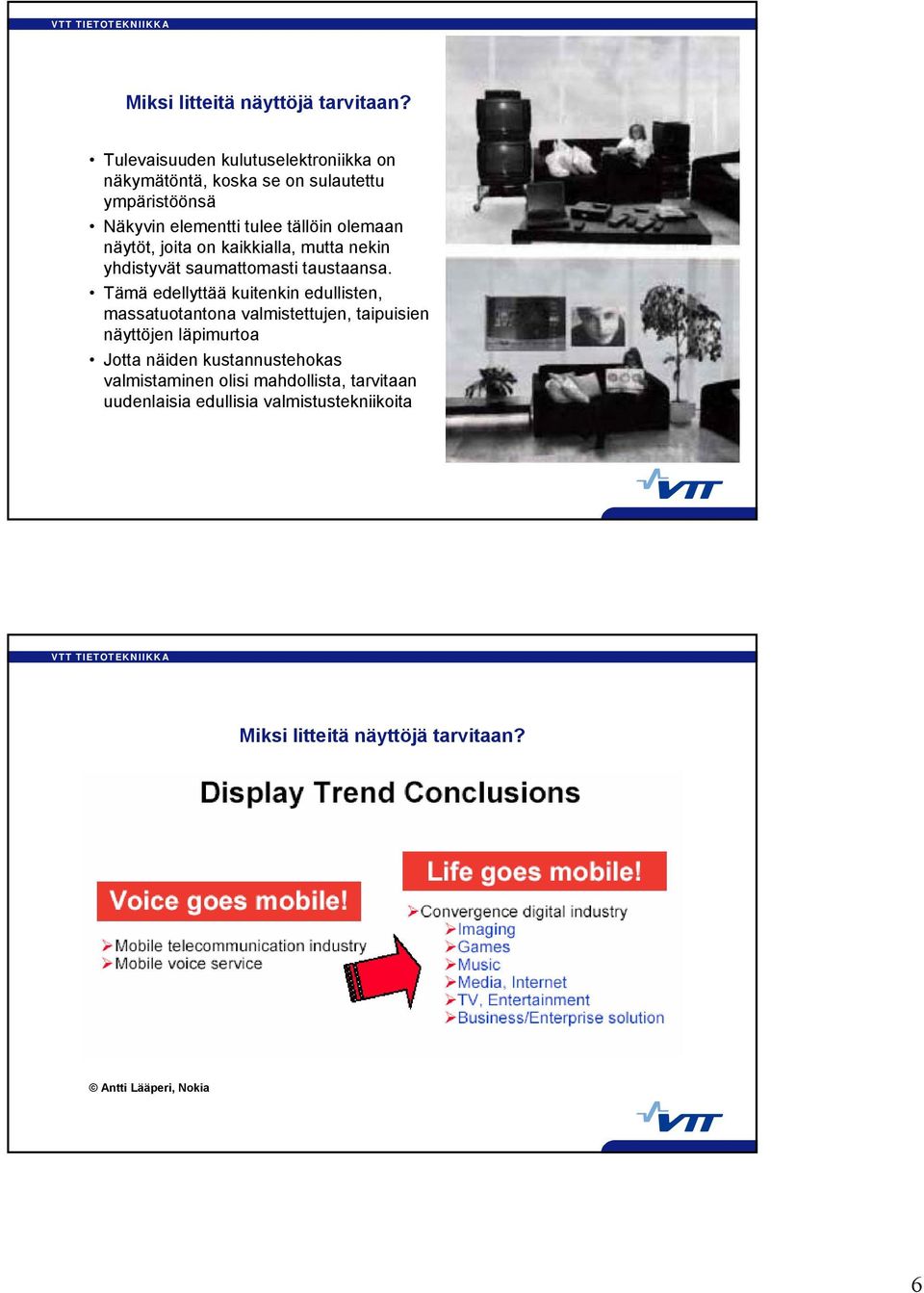

6 Miksi litteitä näyttöjä tarvitaan? s Tulevaisuuden kulutuselektroniikka on näkymätöntä, koska se on sulautettu ympäristöönsä Näkyvin elementti tulee tällöin olemaan näytöt, joita on kaikkialla, mutta nekin yhdistyvät saumattomasti taustaansa. Tämä edellyttää kuitenkin edullisten, massatuotantona valmistettujen, taipuisien näyttöjen läpimurtoa Jotta näiden kustannustehokas valmistaminen olisi mahdollista, tarvitaan uudenlaisia edullisia valmistustekniikoita Miksi litteitä näyttöjä tarvitaan? Antti Lääperi, Nokia 6

7 Sähkökirjan edut kuluttajalle q kirjat ja lehdet edullisempia: The Economist: painetun version vuositilaus $125 verkkoversion vuositilaus $ 48 kirjojen hankinta helppoa ja nopeaa mahdollistaa kirjaston kantamisen mukana kirjat eivät vie hyllytilaa eivätkä kulu käytössä datankäsittelytoimenpiteet lisäävät käyttömukavuutta tietokoneisiin verrattuna helppokäyttöinen, kevyt ja edullinen Sähkökirjan edut kustantajalle Painettujen kirjojen myyntihinnasta USA:ssa jopa yli 50% kuluu varastointiin, jakeluun ja painatukseen 30-40% kirjoista palautetaan kysynnän puutteessa takaisin kustantajille 80 % menestyskirjoista kärsii toimitusongelmista 60 % lehtikioskien lehdistä heitetään pois ei ylimääräisiä kirjoja painokset eivät lopu kesken pienet painokset mahdollisia käyttäjäkohtaiset tietokannat varastointi halpaa muuttuvien tietojen päivitys ja jakelu helpompaa 7

8 Sähkökirjan edut kirjailijalle Stephen King julkaisi uusimman pienoisromaaninsa "Riding the Bullet" maaliskuussa 2000 pelkästään sähköisenä versiona - 2,5 dollarin hintaan! Ensimmäisenä päivänä teosta imuroitiin kappaletta, kun kirjakauppamyynti jää yleensä kappaleeseen. Aikakauslehdelle myytynä King olisi saanut kirjastaan noin dollarin palkkion, nyt kirjailijan arvioidaan ansainneen muutamassa päivässä dollaria. Sähkökirjan edut kirjailijalle King julkaisi heinäkuussa 2000 jatkokertomuksensa "The Plant" ensimmäisen osan pelkästään sähköisenä versiona tällä kertaa kokonaan ilman kustantajaa. Kirjaa imuroitiin viikossa yli kappaletta. Vaikka tiedosto oli vapaasti noudettavissa ja salaamaton, 76 % kaikista tiedoston hakijoista maksoi pyydetyn 1 dollarin summan. King keskeytti jatkokertomuksensa joulukuussa 2000 kuudennen jatkoosan jälkeen.maksavien lukijoiden osuus oli laskenut alle 50 %. 8

9 Sähkökirjan edut kirjailijalle The Plant: Income/Expense Report Through 12/31/00 [$] Deposits to Philtrum through 12/31/00 721, Expenses: Compositing and design services 14, Advertising: Print Ads 139, Ad Design 1, , Web Hosting and Maintenance 102, Total Expenses 257, Net Profit 463,832.2 Seth Godin Menestyksekkäimpiä bisneskirjailijoita USA:ssa. Permission Marketing pysytteli Amazonin bestsellerlistalla vuosia. Fortune ja Business Week valitsivat kirjan yhdeksi parhaista bisneskirjoista. Asetti seuraavan kirjansa Unleashing Ideavirus yllättäen täysin ilmaiseksi noudettavaksi verkkosivuilleen. Seurauksena tästä kirjan kovakantista painosta myytiin enemmän kuin kertaakaan aikaisemmin. Kirjaa voidaan käyttää verkossa erittäin tehokkaana markkinointityökaluna oheistuotteille, mutta kirjatiedostojen myynti ei ole hyvä bisnes. 9

10 Richard Curtis New Yorkin johtavia kirjallisuusagentteja. Johtaa agentuuria, joka edustaa noin sataa kirjailijaa ja omaa oikeudet 1300 nimikkeeseen. Sähkökirjajulkaisija ereads:n perustaja ja toimitusjohtaja. Johtanut useita kustannusalan etujärjestöjä ja kirjoittanut noin 50 kirjaa, joista useat käsittelevät kustannustoiminnan tulevaisuutta. Sähköinen muoto on kirjan tulevaisuus, mutta lyhyellä aikavälillä print-ondemand tuotanto on tärkein ja nopeimmin kasvava liiketoiminta-alue. Kirjan kustantamisessa on kyse erittäin korkeatasoisesta sisällöstä ja tämän sisällön maksimaalisesta markkinoinnista ja jakelusta. Sähköpaperit korkeatasoiset litteät värinäytöt käyttävät liian paljon tehoa, jotta ne soveltuisivat esimerkiksi sähkökirjoihin ns. muistinäytöt säilyttävät kuvan ilman tehonkulutusta muistinäytöllä toteutettua kannettavaa tietokonetta pystyttäisiin käyttämään useitä kuukausia yhdellä latauksella tavoitteena paperin käyttömukavuus ja ominaisuudet 10

11 Xerox: Gyricon Gyriconin kehitti jo 70-luvun alkupuolella Xerox PARC:ssa Nick Sheridon ensimmäinen sähköpaperille muodostettu X-kirjain saatiin toteutettua vuonna 1973 Sheridon patentoi keksintönsä, jonka jälkeen se arkistoitiin 20 vuodeksi tuotekehitys aloitettiin uudelleen keväällä 1995 Xerox: Gyricon materiaali koostuu läpinäkyvän muovikalvon sisällä olevista palloista, joiden toinen puoli on värillinen ja toinen valkoinen. Pallot reagoivat sähkökenttään, joten niitä on mahdollista pyörittää selektiivisesti 11

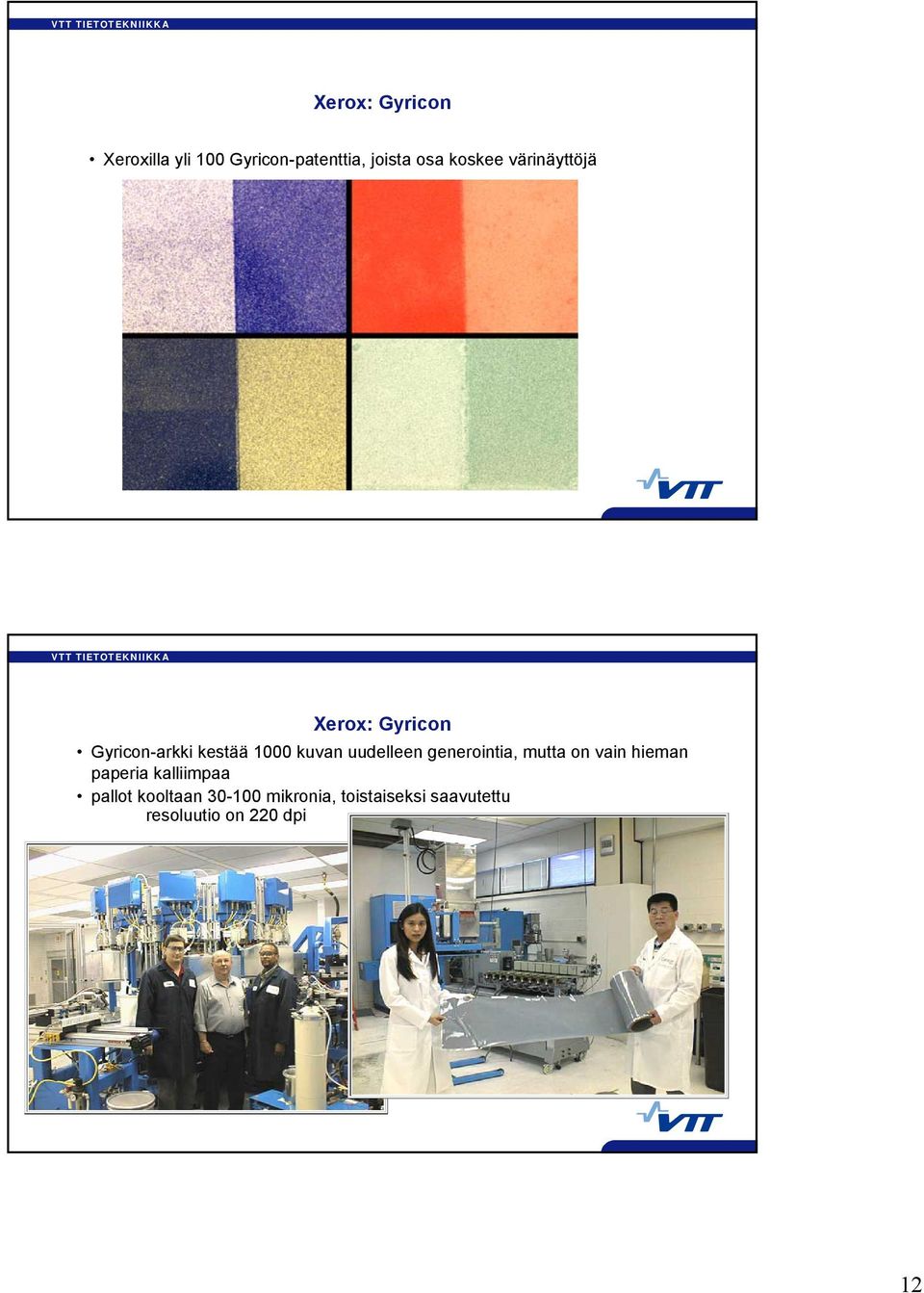

12 Xerox: Gyricon Xeroxilla yli 100 Gyricon-patenttia, joista osa koskee värinäyttöjä Xerox: Gyricon Gyricon-arkki kestää 1000 kuvan uudelleen generointia, mutta on vain hieman paperia kalliimpaa pallot kooltaan mikronia, toistaiseksi saavutettu resoluutio on 220 dpi 12

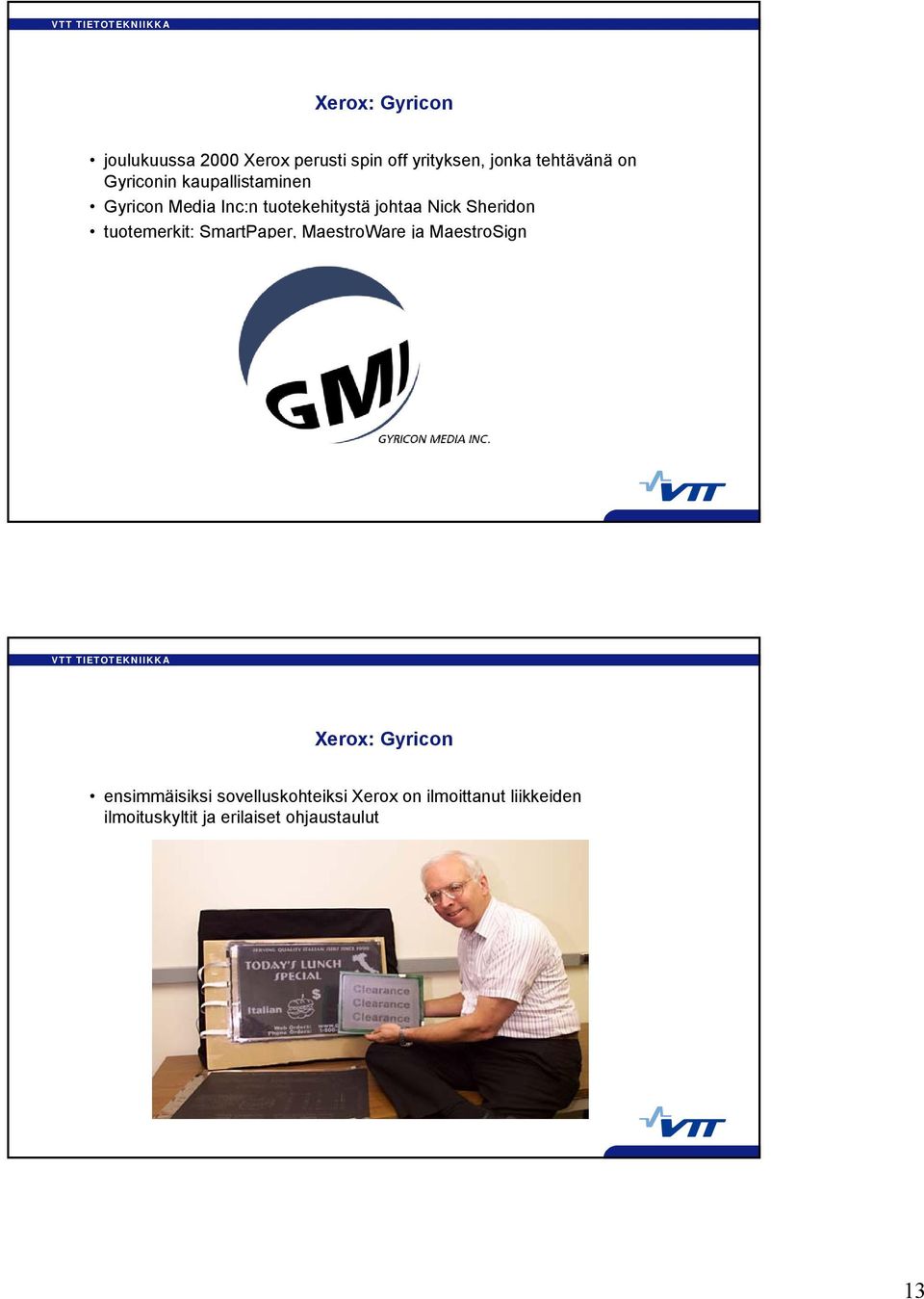

13 Xerox: Gyricon joulukuussa 2000 Xerox perusti spin off yrityksen, jonka tehtävänä on Gyriconin kaupallistaminen Gyricon Media Inc:n tuotekehitystä johtaa Nick Sheridon tuotemerkit: SmartPaper, MaestroWare ja MaestroSign Xerox: Gyricon ensimmäisiksi sovelluskohteiksi Xerox on ilmoittanut liikkeiden ilmoituskyltit ja erilaiset ohjaustaulut 13

14 Xerox: Gyricon tulevaisuuden sovelluskohteiksi Xerox on maininnut selattavat sähkökirjat, sanomalehdet ja tietokonetulostimet. Tavoitteena on myös kehittää sauvamainen laite, joka arkin yli vedettäessä pyyhii edellisen kuvan ja muodostaa tilalle uuden E Ink: Sähkömuste sähkömusteen keksivät MIT Media Lab'ssa 1996 Albert, Comiskey ja Jacobson tarkoituksena oli valmistaa Gyriconin kaksivärisiä palloja, mutta tämä epäonnistui ja tuloksena oli täysin valkeita palloja uittamalla sähkövarauksen avulla palloja tummassa nesteessä, he pystyivät muuttamaan pinnan värin mustasta valkoiseksi. vuonna1997 perustettiin E Ink Corporation sijoittajina mm. IBM, Motorola, Lucent Technologies sekä kustantajat kuten Hearst, Central Newspapers ja McClatchy ($70 miljoonaa) 14

15 E Ink: Sähkömuste koostuu läpinäkyvistä mikrokapseleista, joiden sisällä valkoisia pigmenttipartikkeleita (TiO 2 ) kuljettamalla partikkelit sähkömagneettisen kentän avulla kapselin pinnalle muuttuu näytön väri mustasta valkoiseksi toistaiseksi saavutettu resoluutio on 200 dpi yli 150 patenttihakemusta E Ink: Sähkömuste 15

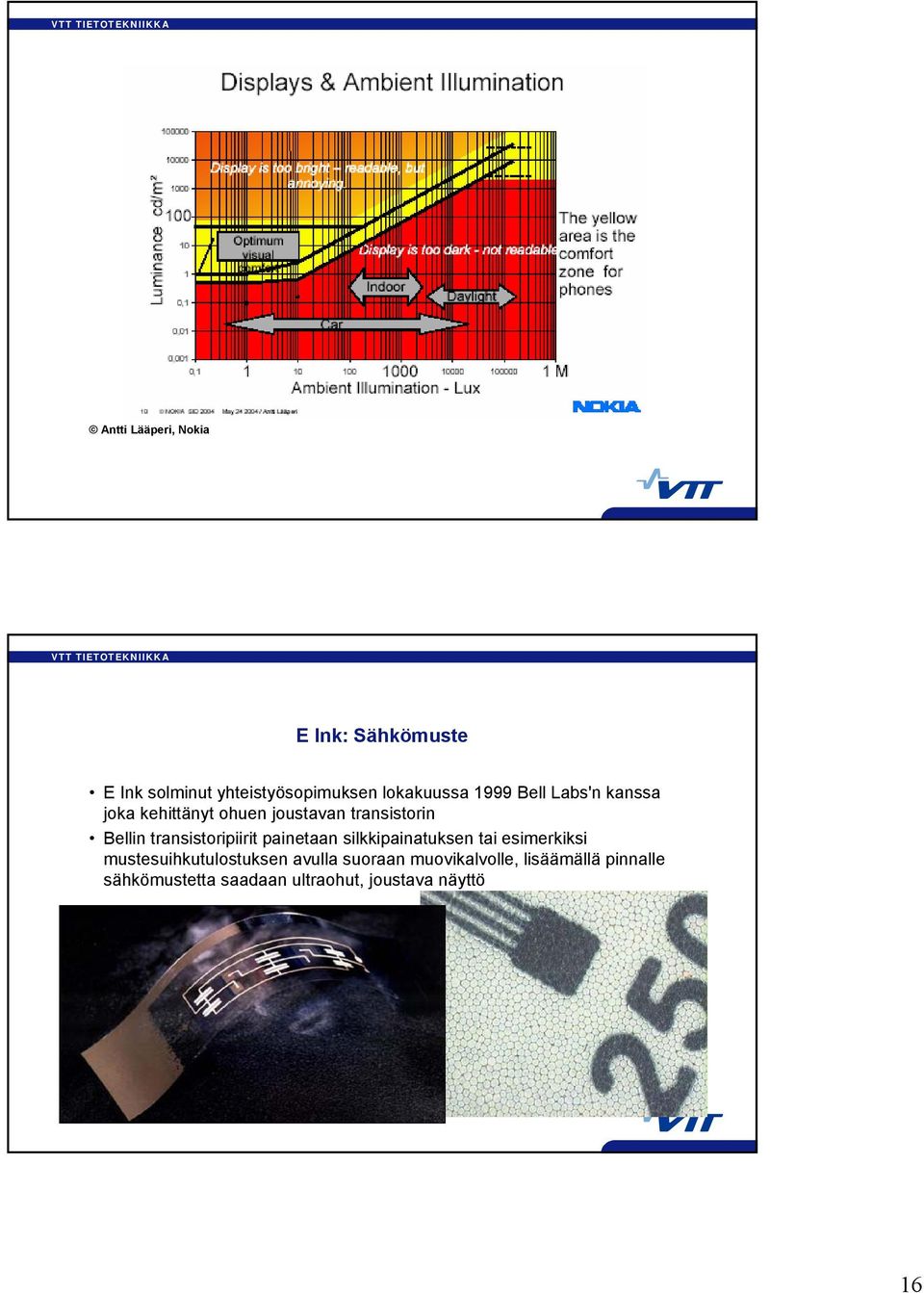

16 Antti Lääperi, Nokia E Ink: Sähkömuste E Ink solminut yhteistyösopimuksen lokakuussa 1999 Bell Labs'n kanssa joka kehittänyt ohuen joustavan transistorin Bellin transistoripiirit painetaan silkkipainatuksen tai esimerkiksi mustesuihkutulostuksen avulla suoraan muovikalvolle, lisäämällä pinnalle sähkömustetta saadaan ultraohut, joustava näyttö 16

17 E Ink: Sähkömuste sähkömusteen ensimmäisinä sovelluksina toimivat mainoskyltit E Ink: Sähkömuste Helmikuussa 2001 maailman johtava näyttöjen valmistaja Philips ilmoitti solmineensa laajan yhteistyösopimuksen E Inkin kanssa tavoitteena kehittää ja kaupallistaa korkean resoluution aktiivimatriisinäyttöjä kannettaviin laitteisiin perustuen sähkömusteeseen Yhteistyösopimuksessa E Inkin roolina on kehittää ja toimittaa sähkömustefilmejä Philipsille, joka integroi ne aktiivimatriisipiireihin näyttöjen valmistamiseksi Philips on saanut maailmanlaajuiset oikeudet valmistaa ja myydä pienten sähkömusteeseen perustuvien tietokonelaitteiden näyttöjä, sovellusalueina erityisesti sähkökirjat, kämmentietokoneet ja kännykät 17

18 E Ink: Sähkömuste TOPPAN Printing Company LTD., maailmanlaajuinen markkinajohtaja litteiden näytttöjen värisuotimien valmistajana, ilmoitti toukokuussa 2001 strategisesta yhteistyösopimuksesta E Inkin kanssa. TOPPAN on saanut maailmanlaajuiset oikeudet valmistaa ja toimittaa värisuotimia sähkömustenäyttöihin. TOPPAN teki 25 milj. $ lisäsijoituksen E Ink -yhtiöön helmikuussa 2002, aiemman 5 milj. $ sijotuksen lisäksi E Ink: Sähkömuste E Ink esitteli maailman ohuimman aktiivimatriisinäytön kesäkuussa 2002 alle puolet luottokortin paksuudesta, vain 0.3 mm 90 % ohuempi ja keveämpi kuin LCD:t kaksi kokoa: 1,6" näyttö pieniin näyttösovelluksiin, kuten älykortteihin 3,0" näyttö kannettaviin laitteisiin, kuten kännyköihin ja PDA-laitteisiin kaksi resoluutiota 80 ppi and 96 ppi saapuu kuluttajalaitteisiin vuonna

19 Sony LIBRIé Sony julkaisi ensimmäisen sähköpaperiin perustuvan sähkökirjan - nimeltään LIBRIé huhtikuussa 2004 kontrasti ja resoluutio on samaa tasoa kuin sanomalehdessä käyttää neljää AAA paristoa, joilla voidaan lukea sivua paino vain 190 grammaa laitteen hinta 320 euroa kirjat maksavat 1,6 kappale sähköisiä kirjatiedostoja saatavilla vain n kpl ja näiden käyttöoikeus 60 päivää E Ink: Sähkömuste tulevaisuuden sovelluskohteiksi E Ink on maininnut julkaisutuotteet. Se on mm. patentoinut perinteiseltä näyttävän kirjan, jonka sivuja voidaan päivittää 19

20 Cambridge Display Technology: Light Emitting Polymers polymeerien valoemission keksi kymmenen vuotta sitten kolme Cambridgen yliopiston tutkijaa (Burroughes, Frend ja Bradley), jotka saivat PPV-muovin hehkumaan johtamalla siihen sähkövarauksen muuntelemalla polymeerin kemiallista rakennetta on saatu aikaan näytön perusvärit: sinisen, vihreän ja punaisen Cambridge Display Technology Limited perustettiin 1992 yhteistyökumppaneina toimivat mm. Philips, Uniax, Hoechst, DuPont, Seiko Epson ja Delta Electronics yhtiön arvon ennustetaan moninkertaistuvan lähivuosina Cambridge Display Technology: Light Emitting Polymers sovelluskohteeksi LEP-tekniikalle on nimetty suuret, jopa seinän kokoiset näytöt, seinätelelevision prototyyppi on jo esitelty. Muita sovellusalueita ovat kevyet, kannettavat, taipuisat lukunäytöt ja näytöt esim. videopuhelimiin uskotaan, että tulevaisuudessa näyttö voidaan tulevaisuudessa painaa tai tulostaa esim. paperille patterilla varustetut LEP-vaatteet voivat esittää liikkuvaa kuvaa 20

21 Tulostetun elektroniikan ja optiikan tutkimus Suomessa Tutkimuksen tarkoituksena on kehittää valmistusmenetelmiä edullisen elektroniikan ja optiikan valmistamiseksi hyödyntäen perinteisiä painomenetelmiä ja erityisesti mustesuihkutulostusta Lisäksi tavoitteena on yhdistää kehitetyt optiset ja elektroniset komponentit ja järjestelmät erilaisiin kuitupohjaisiin tuotteisiin, kuten painotuotteisiin ja pakkauksiin Tutkimuksessa hyödynnetään uudenlaisia materiaaleja, kuten esimerkiksi johtavia ja valoa emittoivia polymeereja sekä metallisia nanopartikkeleita IBM:n sähkösanomalehti - tietokoneet tulevat erikoistumaan eri käyttötarkoituksiin - tietokoneet tullaan muotoilemaan kuluttajien tottumuksiin ja mieltymyksiin soveltuviksi 21

22 Kiitos! Contact information: Jali Heilmann Puh. (09) GSM Fax (09)
