1 PRODUAL l 1 l TUOTELUETTELO Tuoteluettelo 2015

2 PRODUAL - Luotettava kumppanisi kiinteistöautomaation mittauksissa Produal toimii jatkuvasti yhteistyössä merkittävien rakennusautomaation laiteja järjestelmätoimittajien kanssa rakennusten tehokkuuden optimoimiseksi ja sisäilman laadun parantamiseksi. Vahvalla rakennusautomaatio-osaamisellamme varmistamme laadukkaat tuotteet, nopeat ja täsmälliset toimitukset sekä kilpailukyvyn. Tarjoamme vahvan paikallisen palvelun ja pyrimme todelliseen asiakaslähtöisyyteen sekä aitoon kumppanuuteen. Tuotteiden tekninen dokumentaatio on tehty suomeksi ja yleisimmät sovellusesimerkit helpottavat oikean ratkaisun valintaa tarvittavaan kohteeseen. Huonesäätimissä ja uusissa lähetinmalleissa olevat QRkoodit tarjoavat helpon mobiililinkin käyttöohjeisiin esimerkiksi asennuksen aikana. Kaikki Produalin asiantuntijat ovat sitoutuneet tarjoamaan lisäarvoa ja vastinetta rahalle, sekä työskentelemään yhdessä kohti tulevaisuutta, joustavasti ja ammattitaidolla. Tässä tuoteluettelossa on esitetty vain tuotteittemme tärkeimmät ominaisuudet. Kehitämme jatkuvasti tuotteitamme ja viimeisin tieto sekä hinnat ovat saatavana internetissä osoitteesta

3 SISÄLLYSLUETTELO TERMOSTAATIT jäätymisvaaratermostaatit...5 MITTALÄHETTIMET...6 ilmanvirtauslähettimet...7 paine-erolähettimet ilmalle...8 ilmamäärälähettimet...9 ilmamäärämittayhteet...10 kosteuslähettimet valoisuuslähettimet valoisuusanturi...14 paine-erolähettimet vedelle painelähettimet vedelle hiilidioksidilähettimet ilmanlaatulähettimet hiilimonoksidilähettimet...20 tuulianturit sadeanturi...22 SÄHKÖTEHON OHJAUS SÄÄTIMET lämpötilasäätimet yleissäätimet LÄMPÖTILAN MITTAUS...30 vesiverkoston lämmitys-/jäähdytysanturit lämpimän käyttöveden anturit...32 jäätymisvaara-anturit pinta-anturit kanava-anturit savukaasuanturit...39 kaapelianturit I/O-liityntämoduulit...49 muuntimet muuntajat läsnäoloilmaisimet...53 infrapunatunnistimet...54 lämpötoimilaitteet...66 säätöventtiilit...67 magneettiventtiilit...67 paine-erokytkimet...68 kaapelianturit lattiaan...42 kaapelianturit maahan...42 huonelämpötila-anturit ulkolämpötila-anturit teollisuustila-anturit...47 lämpötilalähettimet...48 MUUNTIMET JA APULAITTEET ajastimet...55 painikkeet...55 merkkivalot...56 releet vesivuotovalvonta LANGATTOMAT LÄHETTIMET...60 MITTARIT, KYTKIMET, VENTTIILIT JA LÄMPÖTOIMILAITTEET mittarit...69 kapillaaritermostaatit...69 VASTUSARVOTAULUKKO TUOTEVALINTAOPPAAT säätimien valintaopas ilmanvirtaustuotteiden valintaopas anturien valintaopas INDEKSI Pidätämme oikeuden tässä luettelossa mainittujen tietojen muutoksiin ennalta ilmoittamatta. PRODUAL l 3 l TUOTELUETTELO

4 KIASMA, NYKYTAITEEN MUSEO LATVIAN KANSALLISKIRJASTO PRODUAL l 4 l TUOTELUETTELO

5 TERMOSTAATIT JÄÄTYMISVAARATERMOSTAATIT 1 Jäätymisvaaratermostaatti on varolaite, jonka avulla pyritään estämään ilmanvaihtokoneen vesipatterin jäätyminen. DIN-kotelo mittausalue ohjauslähtö hälytyslähtö toimilaiteviesti (tulo/lähtö) 24 Vac/dc, 2 VA C = 0 10 V 230 Vac, 8 A res. 60 Vdc, 1 A 0 10 Vdc, 10 ma IP20, 35 mm DIN-kiskoon JVA kiinteä ennakointi, säätävä; anturityyppi valittavissa (Pt1000, Ni1000-LG, PTC 1000/2000) JVS aseteltava ennakointi, säätävä; anturityyppi valittavissa (Pt1000, Ni1000-LG, PTC 1000/2000) JÄÄTYMISVAARATERMOSTAATIT Jäätymisvaaratermostaatti on varolaite, jonka avulla pyritään estämään ilmanvaihtokoneen vesipatterin jäätyminen. 11-napainen relekotelo mittausalue ohjauslähtö, AR 1 hälytyslähtö toimilaiteviesti (tulo/lähtö) 24 Vac, 2 VA C = 0 10 V, 10 ma 50 Vac, 6 A res. 24 Vdc, 1 A 0(2) 10 V, 10 ma IP20, 11-napainen relekotelo EJV 24-PT Pt1000-anturille (1000 Ω / 0 C), AR 1 -rele sisältyy toimitukseen JV 24-PT Pt1000 anturille (1000 Ω / 0 C), ohjauslähtö 50 Vac, 6 A res. PRODUAL l 5 l TUOTELUETTELO

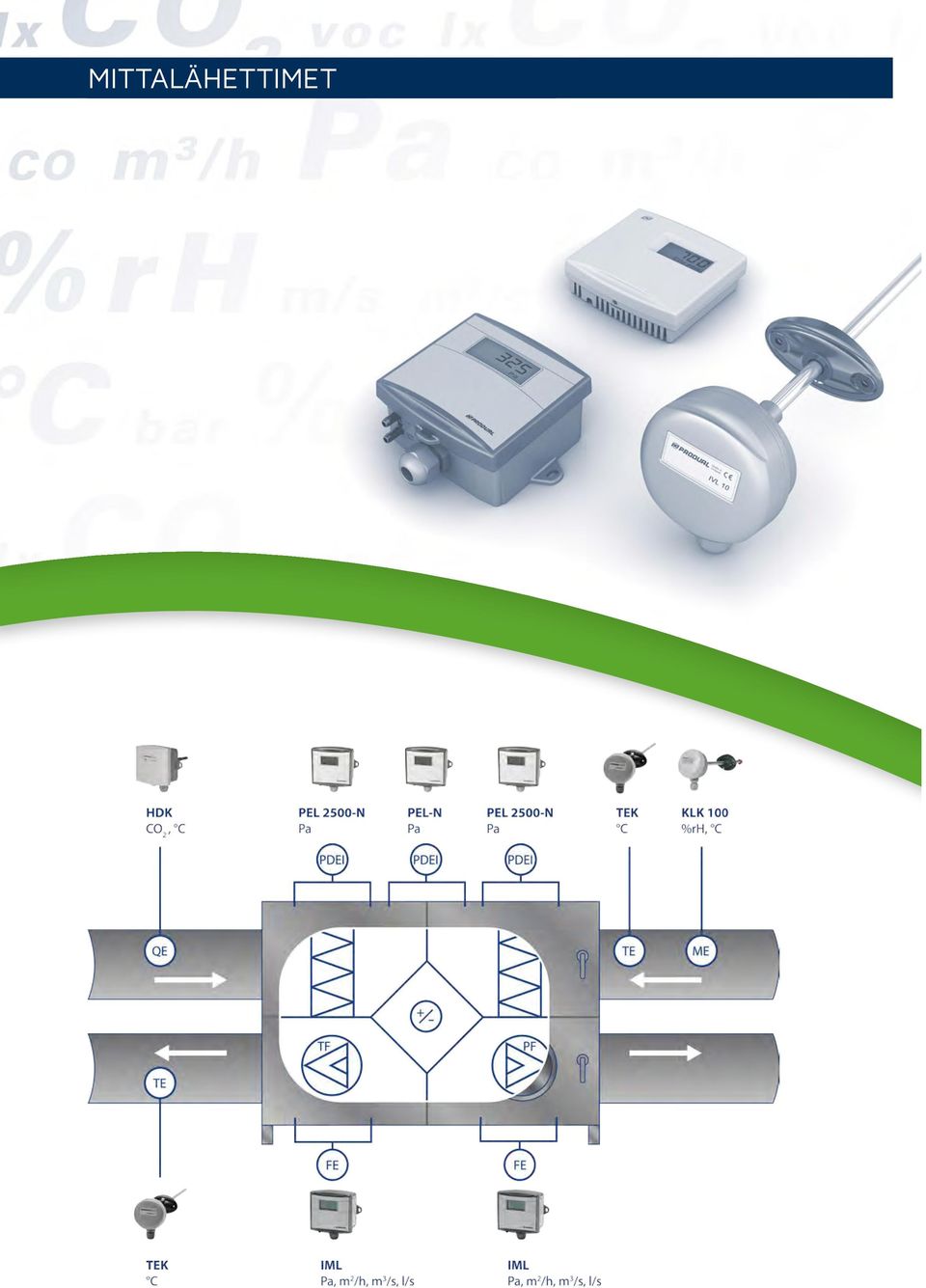

6 MITTALÄHETTIMET TURKU ICT

7 ILMANVIRTAUSLÄHETTIMET IVL-ilmanvirtauslähettimet on suunniteltu ilman virtausnopeuden ja lämpötilan mittaamiseen kanavasta. m/s, C 24 Vac/dc, < 1,5 VA mittausalue, nopeus IVL 10: 0 10 m/s, IVL 02: 0 2 m/s, IVL 20: 0 20 m/s mittausalue, lämpötila C lähtö 1, nopeus 0 10 V < 2 ma tai 4 20 ma < 600 Ω lähtö 2, lämpötila 0 10 V < 2 ma tai 4 20 ma < 600 Ω käyttölämpötila C mittayhde 10 x 200 mm IP54, mittayhde tai kaapeliläpivienti alaspäin laipalla, säädettävä upotussyvyys 2 IVL ilmanvirtauslähetin 0 10 m/s, upotussyvyys mm IVL 10-N näytöllinen ilmanvirtauslähetin, 0 10 m/s, upotussyvyys mm IVL ilmanvirtauslähetin 0 2 m/s, upotussyvyys mm IVL 02-N näytöllinen ilmanvirtauslähetin, 0 2 m/s, upotussyvyys mm IVL ilmanvirtauslähetin 0 20 m/s, upotussyvyys mm IVL 20-N näytöllinen ilmanvirtauslähetin, 0 20 m/s, upotussyvyys mm Tilauksesta saatavana 100 ja 400 mm:n versioita kaikista tyypeistä, esim. IVL ILMANVIRTAUSLÄHETTIMET IVLJ-ilmanvirtauslähettimet on suunniteltu ilman virtausnopeuden ja lämpötilan mittaamiseen kanavasta. m/s, C 24 Vac/dc, < 1,5 VA mittausalue, nopeus IVLJ 10: 0 10 m/s, IVLJ 02: 0 2 m/s, IVLJ 20: 0 20 m/s mittausalue, lämpötila C lähtö 1, nopeus 0 10 V < 2 ma tai 4 20 ma < 600 Ω lähtö 2, lämpötila 0 10 V < 2 ma tai 4 20 ma < 600 Ω käyttölämpötila C mittayhde 10 x 200 mm mittayhteen kaapelin pituus 2 m (lähetin) IP54, kaapeliläpivienti alaspäin mittayhde laipalla, säädettävä upotussyvyys lähetin ruuveilla, ulkoiset korvakkeet IVLJ ilmanvirtauslähetin 0 10 m/s, upotussyvyys mm IVLJ ilmanvirtauslähetin 0 2 m/s, upotussyvyys mm IVLJ ilmanvirtauslähetin 0 20 m/s, upotussyvyys mm Tilauksesta saatavana 100 ja 400 mm:n versioita kaikista tyypeistä, esim. IVLJ PRODUAL l 7 l TUOTELUETTELO

8 PAINE-EROLÄHETTIMET ILMALLE Produalin tuotevalikoimasta löytyy useita paine-erolähettimiä ilmalle. Mahdollisia sovelluksia ovat esimerkiksi puhdastilojen hallinta, ilmanvaihtokoneen ohjaus ja suodattimen valvonta. Mittausalueet Nollaus Lähdöt 2 Tuoteperhe ±50 Pa ±100 Pa ±250 Pa ±500 Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Pa Mukautettu 1) Automaattinen Manuaalinen V ma Modbus Virtauslineaarinen Näyttö Kaksi painemittausta Analogiatulot PEL PEL 2500 PEL 8K PEL 1000 KPEL KPEL 9K Vakio Valinnainen 1) Mukautetun alueen rajoja voidaan muuttaa ML-SER-työkalulla (tai Modbus-väylän kautta) lähettimen normaalien mittausalueiden sisällä. PEL, PEL 2500, PEL 8K, PEL 1000 lähdöt käyttölämpötila 24 Vac/dc, 2 VA (PEL 1000: 1 VA) 0 10 Vdc / Vdc / Vdc < 2 ma tai ma / 4 20 ma < 700 Ω PEL 1000: 0 10 Vdc / Vdc < 3 ma C (PEL 1000: C) IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet Tilausohje: Optiot PEL PEL 2500 PEL 8K PEL 1000 Perusmalli (PEL) (PEL 2500) (PEL 8K) (PEL 1000) Näyttö (PEL-N) (PEL 2500-N) (PEL 8K-N) (PEL 1000-N) Modbus (PEL-M) (PEL 2500-M) (PEL 8K-M) (PEL 1000-M) Modbus & näyttö (PEL-M-N) (PEL 2500-M-N) (PEL 8K-M-N) (PEL 1000-M-N) KPEL, KPEL 9K 24 Vac/dc, 2,5 VA lähdöt* 2 x 0 10 Vdc < 2 ma tai 2 x 4 20 ma, < 700 Ω tulot (M-mallit)* 2 x 0 10 Vdc / DI / lämpötila käyttölämpötila C IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet * = kaksi liitintä lähdöille/tuloille Katso tilausohje seuraavalta sivulta. PRODUAL l 8 l TUOTELUETTELO

9 KPEL-tilausohje: Nollaus Perusmalli Näyttö Modbus Modbus & näyttö Manuaalinen (KPEL) (KPEL-N) (KPEL-M) (KPEL-M-N) 1 automaattielementti (KPEL-1) (KPEL-1-N) (KPEL-1-M) (KPEL-1-M-N) 2 automaattielementtiä (KPEL-2) (KPEL-2-N) (KPEL-2-M) (KPEL-2-M-N) KPEL 9K-tilausohje: Nollaus Perusmalli Näyttö Modbus Modbus & näyttö Manuaalinen (KPEL 9K) (KPEL 9K-N) (KPEL 9K-M) (KPEL 9K-M-N) 1 automaattielementti (KPEL 9K-1) (KPEL 9K-1-N) (KPEL 9K-1-M) (KPEL 9K-1-M-N) 2 automaattielementtiä (KPEL 9K-2) (KPEL 9K-2-N) (KPEL 9K-2-M) (KPEL 9K-2-M-N) 2 ILMAMÄÄRÄLÄHETTIMET IML on suunniteltu ilmanvaihtokoneiden ja huonetilojen ilmamäärien mittaamiseen ja säätöön. m 3 /s, m 3 /h, l/s, Pa IML-M-lähetin voidaan kytkeä Modbus RTU -väylään. 24 Vac/dc, 2 VA mittausalue valittavissa käyttöönotossa lähtö 1, ilmamäärä 0 10 Vdc, < 2 ma lähtö 2, paine-ero tai säätöviesti 0 10 Vdc, < 2 ma tulo, ulkoinen asetusarvo 0 10 Vdc, < 2 ma nollaus automaattinen; poistaa mahdollisen nollapisteen siirtymän käyttölämpötila 0 45 C IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet IML mittausalueet , , tai Pa IML-M IML Modbus RTU -väylään PAINELÄHETINTARVIKKEET PEL-AS on asennussarja paine-erolähettimille ja ilmamäärälähettimille. ML-SER-käyttöönottotyökalu on suunniteltu Produallähetintuotteiden helppoa käyttöönottoa ja konfigurointia varten. ML-SER-työkalu näyttää laitekohtaisesti konfigurointivalikot, kun työkalu kytketään tuotteeseen. MPCC-PC-konfigurointityökalu on suunniteltu Produalin Modbus-tuotteiden valvontaan ja konfigurointiin Windows PC:n avulla. PEL-AS painelähetinasennussarja, sisältää 2 m letkun ja kanavayhteet ML-SER käyttöönottotyökalu lähettimille (ei ole yhteensopiva IML- ja IML-M-tuotteiden kanssa) MPCC PC-konfigurointityökalu Modbus-tuotteille PRODUAL l 9 l TUOTELUETTELO

10 ILMAMÄÄRÄMITTAYHTEET PP-mittayhteet on suunniteltu ilmamäärämittaukseen ilmanvaihtojärjestelmissä. Mittayhteissä löytyy k-arvovakioidut mallit pyöreille- ja suorakaidekanaville. l/s 2 PP-PK R mittayhde pyöreälle 100 mm kanavalle PP-PK R mittayhde pyöreälle 125 mm kanavalle PP-PK R mittayhde pyöreälle 160 mm kanavalle PP-PK R mittayhde pyöreälle 200 mm kanavalle PP-PK R mittayhde pyöreälle 250 mm kanavalle PP-PK R mittayhde pyöreälle 300 mm kanavalle PP-PK R mittayhde pyöreälle 315 mm kanavalle PP-PK R mittayhde pyöreälle 355 mm kanavalle PP-PK R mittayhde pyöreälle 400 mm kanavalle PP-PK R mittayhde pyöreälle 450 mm kanavalle PP-PK R mittayhde pyöreälle 500 mm kanavalle PP-PK R mittayhde pyöreälle 550 mm kanavalle PP-PK R mittayhde pyöreälle 600 mm kanavalle PP-PK R mittayhde pyöreälle 630 mm kanavalle PP-PK R mittayhde pyöreälle 700 mm kanavalle PP-PK R mittayhde pyöreälle 800 mm kanavalle PP-PK R mittayhde pyöreälle 1000 mm kanavalle PP-SK L mittayhde 200 mm suorakaidekanavalle PP-SK L mittayhde 250 mm suorakaidekanavalle PP-SK L mittayhde 300 mm suorakaidekanavalle PP-SK L mittayhde 350 mm suorakaidekanavalle PP-SK L mittayhde 400 mm suorakaidekanavalle PP-SK L mittayhde 450 mm suorakaidekanavalle PP-SK L mittayhde 500 mm suorakaidekanavalle PP-SK L mittayhde 550 mm suorakaidekanavalle PP-SK L mittayhde 600 mm suorakaidekanavalle PP-SK L mittayhde 650 mm suorakaidekanavalle PP-SK L mittayhde 700 mm suorakaidekanavalle PP-SK L mittayhde 750 mm suorakaidekanavalle PP-SK L mittayhde 800 mm suorakaidekanavalle PP-SK L mittayhde 850 mm suorakaidekanavalle PP-SK L mittayhde 900 mm suorakaidekanavalle PP-SK L mittayhde 950 mm suorakaidekanavalle PP-SK L mittayhde 1000 mm suorakaidekanavalle PP-SK L mittayhde 1050 mm suorakaidekanavalle PP-SK L mittayhde 1100 mm suorakaidekanavalle PP-SK L mittayhde 1150 mm suorakaidekanavalle PP-SK L mittayhde 1200 mm suorakaidekanavalle Muita pituuksia myös saatavilla. PRODUAL l 10 l TUOTELUETTELO

11 KOSTEUSLÄHETTIMET KLH-huonekosteuslähettimet on suunniteltu kosteuden ja lämpötilan mittaukseen ja säätöön sisätiloissa. huonetilat % rh, C 24 Vac/dc, 2 VA mittausalue, kosteus % rh mittausalue, lämpötila C lähdöt 3 x 0 10 V < 2 ma IP20, ABS-muovia ruuveilla seinään tai upporasian päälle (60 mm reikäväli) 2 KLH huonekosteuslähetin KLH 100-N näytöllinen huonelähetin (kosteus- ja/tai lämpötilanäyttö) KLH-M huonelähetin Modbus RTU -väylään KLH-M-N näytöllinen huonelähetin Modbus RTU -väylään (kosteus- ja/tai lämpötilanäyttö) ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille OPTIONS HD-P passiivinen potentiometri (ei saatavana Modbus-malleille) HD-PU V -potentiometri HD-R rele, 24 Vac 1 A KOSTEUSLÄHETTIMET KLH 420 on 2-johdinlähetin, joka on suunniteltu suhteellisen kosteuden mittaamiseen sisätiloissa. huonetilat % rh käyttöjännite mittausalue lähtö, 2-johdinlähetin Vdc % rh 4 20 ma < 500 Ω (24 Vdc) IP20, ABS-muovia ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) KLH huonekosteuslähetin KLH 420-N näytöllinen huonelähetin (kosteusnäyttö) PRODUAL l 11 l TUOTELUETTELO

12 KOSTEUSLÄHETTIMET KLHJ 100 -kosteuslähettimet on suunniteltu mittaamaan suhteellista kosteutta ja lämpötilaa. Mittapään kaapelin pituus on 2 m. huonetilat/kanava % rh, C 2 24 Vac/dc, < 1 VA mittausalue 1, kosteus % rh mittausalue 2, lämpötila C lähtö 1, kosteus 0 10 V < 2 ma / 4 20 ma < 600 Ω lähtö 2, lämpötila 0 10 V < 1 ma / 4 20 ma < 600 Ω käyttölämpötila C anturikaapeli 2 m IP54, kaapeliläpivienti alaspäin, (anturi IP50) lähetin ruuveilla (ulkopuoliset korvakkeet), mittapää laipalla, säädettävä upotussyvyys < 150 mm KLHJ kosteus- ja lämpötilalähetin KLHJ 100-N näytöllinen kosteus- ja lämpötilalähetin KOSTEUSLÄHETTIMET KLU 100 -lähettimet on suunniteltu mittaamaan ulkoilman kosteutta ja lämpötilaa. ulkotilat % rh, C 24 Vac/dc, < 1 VA mittausalue 1, kosteus % rh mittausalue 2, lämpötila C lähtö 1, kosteus 0 10 V < 2 ma / 4 20 ma < 600 Ω lähtö 2, lämpötila 0 10 V < 1 ma / 4 20 ma < 600 Ω käyttölämpötila C IP54, mittayhde alaspäin ruuveilla, ulkopuoliset korvakkeet KLU ulkokosteuslähetin KLU 100-N näytöllinen ulkokosteuslähetin PRODUAL l 12 l TUOTELUETTELO

13 KOSTEUSLÄHETTIMET KLK 100 -kosteuslähettimet on suunniteltu mittaamaan suhteellista kosteutta ja lämpötilaa ilmanvaihtokanavissa. kanava % rh, C 24 Vac/dc, < 1 VA mittausalue 1, kosteus % rh mittausalue 2, lämpötila C lähtö 1, kosteus 0 10 V < 2 ma / 4 20 ma < 600 Ω lähtö 2, lämpötila 0 10 V < 2 ma / 4 20 ma < 600 Ω käyttölämpötila C IP54, anturi tai kaapeliläpivienti alaspäin laipalla, säädettävä upotussyvyys < 150 mm 2 KLK kanavakosteuslähetin KLK 100-N näytöllinen kanavakosteuslähetin VALOISUUSLÄHETTIMET Valoisuuslähetin LUX 24 on suunniteltu käytettäväksi sisätiloissa mittaamaan valoisuutta. huonetilat lx 24 Vac, 1 VA mittausalue lx lähtö 0 10 V < 5 ma tai 4 20 ma < 500 Ω käyttölämpötila C IP20 ruuveilla seinäpintaan tai upporasian päälle LUX valoisuuslähetin PRODUAL l 13 l TUOTELUETTELO

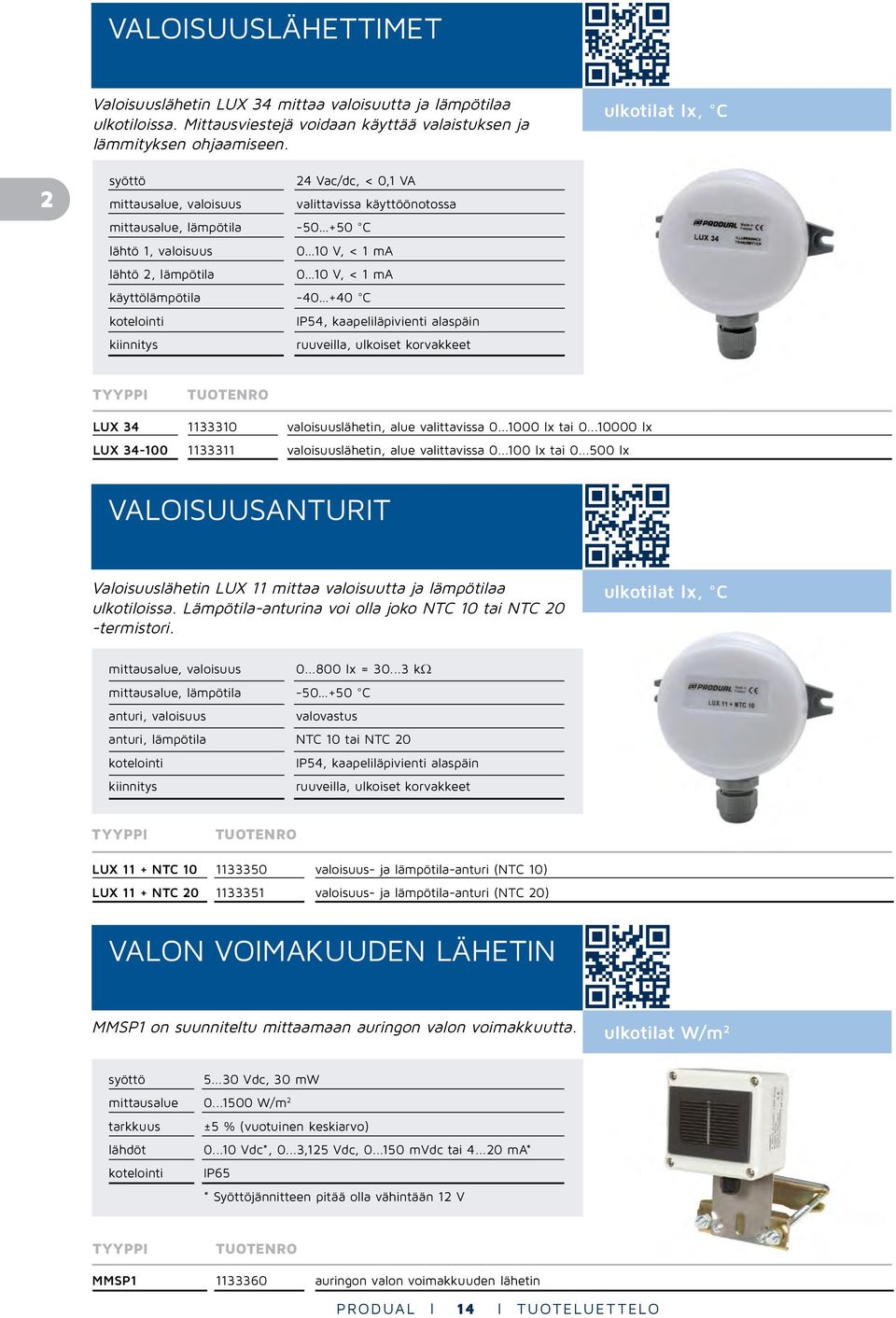

14 VALOISUUSLÄHETTIMET Valoisuuslähetin LUX 34 mittaa valoisuutta ja lämpötilaa ulkotiloissa. Mittausviestejä voidaan käyttää valaistuksen ja lämmityksen ohjaamiseen. ulkotilat lx, C 2 24 Vac/dc, < 0,1 VA mittausalue, valoisuus valittavissa käyttöönotossa mittausalue, lämpötila C lähtö 1, valoisuus 0 10 V, < 1 ma lähtö 2, lämpötila 0 10 V, < 1 ma käyttölämpötila C IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet LUX valoisuuslähetin, alue valittavissa lx tai lx LUX valoisuuslähetin, alue valittavissa lx tai lx VALOISUUSANTURIT Valoisuuslähetin LUX 11 mittaa valoisuutta ja lämpötilaa ulkotiloissa. Lämpötila-anturina voi olla joko NTC 10 tai NTC 20 -termistori. ulkotilat lx, C mittausalue, valoisuus lx = kω mittausalue, lämpötila C anturi, valoisuus valovastus anturi, lämpötila NTC 10 tai NTC 20 IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet LUX 11 + NTC valoisuus- ja lämpötila-anturi (NTC 10) LUX 11 + NTC valoisuus- ja lämpötila-anturi (NTC 20) VALON VOIMAKUUDEN LÄHETIN MMSP1 on suunniteltu mittaamaan auringon valon voimakkuutta. ulkotilat W/m Vdc, 30 mw mittausalue W/m 2 tarkkuus ±5 % (vuotuinen keskiarvo) lähdöt Vdc*, 0...3,125 Vdc, mvdc tai ma* IP65 * Syöttöjännitteen pitää olla vähintään 12 V MMSP auringon valon voimakkuuden lähetin PRODUAL l 14 l TUOTELUETTELO

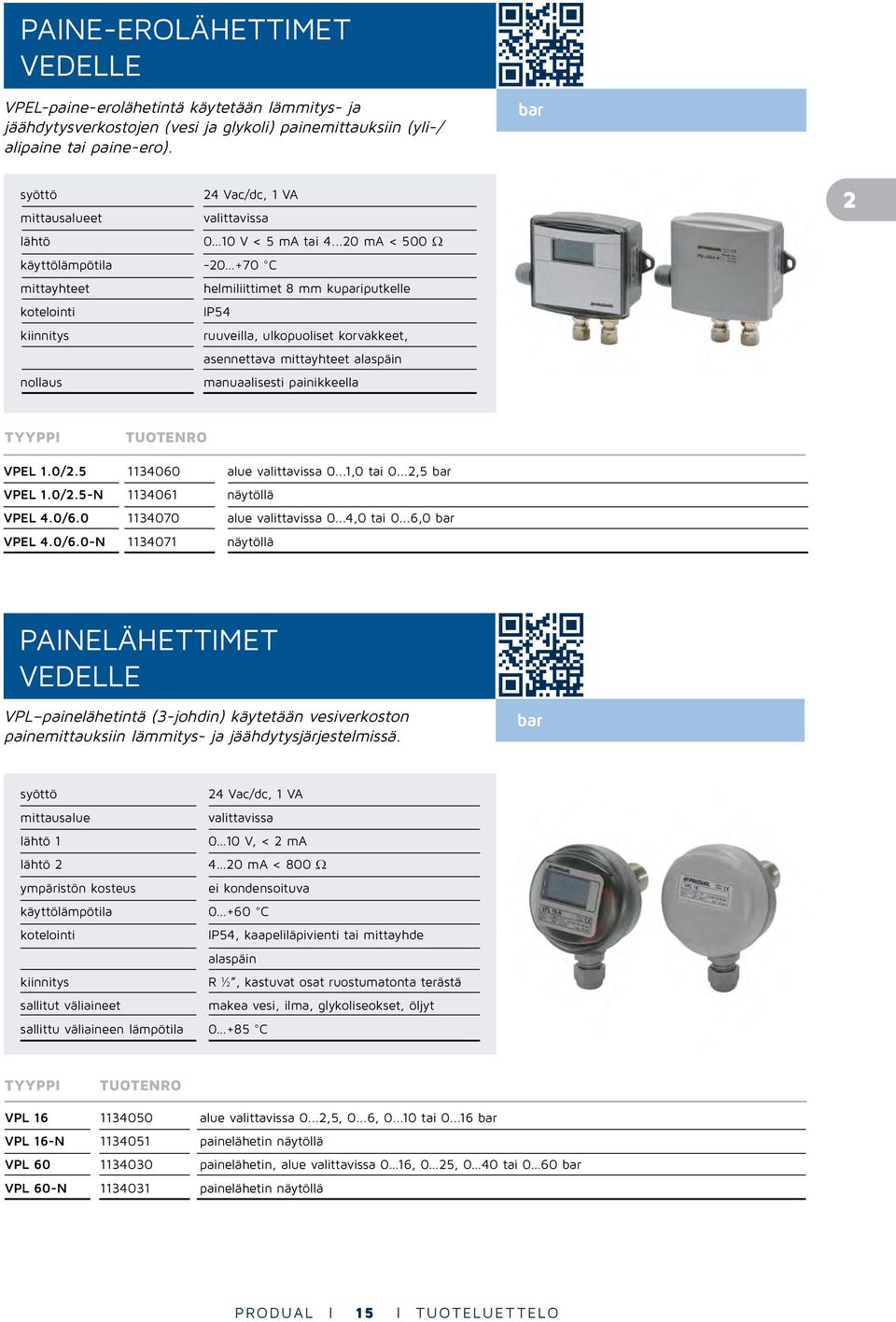

15 PAINE-EROLÄHETTIMET VEDELLE VPEL-paine-erolähetintä käytetään lämmitys- ja jäähdytysverkostojen (vesi ja glykoli) painemittauksiin (yli-/ alipaine tai paine-ero). bar 24 Vac/dc, 1 VA mittausalueet valittavissa lähtö 0 10 V < 5 ma tai ma < 500 Ω käyttölämpötila C mittayhteet helmiliittimet 8 mm kupariputkelle IP54 ruuveilla, ulkopuoliset korvakkeet, asennettava mittayhteet alaspäin nollaus manuaalisesti painikkeella 2 VPEL 1.0/ alue valittavissa 0...1,0 tai 0...2,5 bar VPEL 1.0/2.5-N näytöllä VPEL 4.0/ alue valittavissa 0...4,0 tai 0...6,0 bar VPEL 4.0/6.0-N näytöllä PAINELÄHETTIMET VEDELLE VPL painelähetintä (3-johdin) käytetään vesiverkoston painemittauksiin lämmitys- ja jäähdytysjärjestelmissä. bar 24 Vac/dc, 1 VA mittausalue valittavissa lähtö V, < 2 ma lähtö ma < 800 Ω ympäristön kosteus ei kondensoituva käyttölämpötila C IP54, kaapeliläpivienti tai mittayhde alaspäin R ½, kastuvat osat ruostumatonta terästä sallitut väliaineet makea vesi, ilma, glykoliseokset, öljyt sallittu väliaineen lämpötila C VPL alue valittavissa 0...2,5, 0...6, tai bar VPL 16-N painelähetin näytöllä VPL painelähetin, alue valittavissa 0 16, 0 25, 0 40 tai 0 60 bar VPL 60-N painelähetin näytöllä PRODUAL l 15 l TUOTELUETTELO

16 CO 2 -LÄHETTIMET HDH-lähettimet on suunniteltu mittaamaan ja säätämään CO 2 -pitoisuutta, lämpötilaa ja kosteutta kuivissa huonetiloissa. ABCLogic -itsekalibrointitekniikka poistaa mahdollisen pitkän ajan siirtymän. huonetilat ppm CO 2, C, % rh 2 24 Vac/dc, 2 VA mittausalue, CO ppm mittausalue, lämpötila C mittausalue, kosteus % rh tarkkuus, CO 2 tyyp. ±40 ppm +3 % lukemasta tarkkuus, lämpötila ±0.5 C tarkkuus, kosteus ±2 % rh lähdöt 0 10 V, < 2 ma käyttölämpötila C IP20, ABS-muovia ruuveilla seinäpintaan tai upporasian päälle HDH huonelähetin, CO 2 - ja lämpötilamittaus HDH-N huonelähetin näytöllä HDH-RH huonelähetin, CO 2 -, lämpötila- ja kosteusmittaus HDH-RH-N huonelähetin näytöllä HDH-M Modbus-huonelähetin, CO 2 - ja lämpötilamittaus HDH-M-N Modbus-huonelähetin näytöllä HDH-M-RH Modbus-huonelähetin, CO 2 -, lämpötila- ja kosteusmittaus HDH-M-RH-N Modbus-huonelähetin näytöllä HDH 10K huonelähetin, CO 2 - ja lämpötilamittaus, mittausalue ppm HDH 10K-N huonelähetin näytöllä HDH-BAC BACnet-huonelähetin, CO 2 - ja lämpötilamittaus HDH-BAC-N BACnet-huonelähetin näytöllä ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille OPTIOT HD-AL lediä erilaisten CO 2 -pitoisuuksien ilmaisemiseen (ei saatavana N-malleille) HD-P passiivinen potentiometri (ei saatavana Modbus-malleille) HD-PU V -potentiometri HD-R rele, 24 Vac 1 A PRODUAL l 16 l TUOTELUETTELO

17 CO 2 -LÄHETTIMET HDK-lähettimet on suunniteltu mittaamaan ja säätämään CO 2 -pitoisuutta, lämpötilaa ja kosteutta ilmanvaihtokanavissa. ABCLogic -itsekalibrointitekniikka poistaa mahdollisen pitkän ajan siirtymän. kanava ppm CO 2, C, % rh 24 Vac/dc, 2 VA mittausalue, CO ppm mittausalue, lämpötila C mittausalue, kosteus % rh tarkkuus, CO 2 tyyp. ±40 ppm +3 % lukemasta tarkkuus, lämpötila ±0.5 C tarkkuus, kosteus ±2 % rh lähtö 0 10 V, < 2 ma käyttölämpötila C IP54, kaapeliläpivienti alaspäin asennus kanavaan Ø 10 mm reikään, ruuveilla, ulkoiset korvakkeet 2 HDK kanavalähetin HDK-N näytöllinen kanavalähetin HDK-RH kanavalähetin kosteusmittauksella HDK-RH-N näytöllinen kanavalähetin kosteusmittauksella HDK-M Modbus-kanavalähetin HDK-M-N näytöllinen Modbus-kanavalähetin HDK-M-RH Modbus-kanavalähetin kosteusmittauksella HDK-M-RH-N näytöllinen Modbus-kanavalähetin kosteusmittauksella HDK 10K kanavalähetin, mittausalue ppm HDK 10K-N näytöllinen kanavalähetin, mittausalue ppm HDK 10K-RH kanavalähetin kosteusmittauksella, mittausalue ppm HDK 10K-RH-N näytöllinen kanavalähetin kosteusmittauksella, mittausalue ppm HDK 10K-M Modbus-kanavalähetin, mittausalue ppm HDK 10K-M-N näytöllinen Modbus-kanavalähetin, mittausalue ppm HDK 10K-M-RH Modbus-kanavalähetin kosteusmittauksella, mittausalue ppm HDK 10K-M-RH-N näytöllinen Modbus-kanavalähetin kosteusmittauksella, mittausalue ppm ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille OPTIOT HD-R rele, 24 Vac 1 A PRODUAL l 17 l TUOTELUETTELO

18 CO 2 -LÄHETTIMET 2 HDU-lähettimet on suunniteltu mittaamaan CO 2 -pitoisuutta ja lämpötilaa lämmittämättömissä tiloissa, esim. pysäköintihalleissa. ABCLogic -itsekalibrointitekniikka poistaa mahdollisen pitkän ajan siirtymän. mittausalue, CO 2 24 Vac/dc, < 10 VA ppm mittausalue, lämpötila C tarkkuus, CO 2 tarkkuus, lämpötila ±0,5 C lähdöt tyyp. ±40 ppm +3 % lukemasta 0 10 V, < 2 ma IP54, kaapeliläpivienti alaspäin ruuveilla, ulkoiset korvakkeet ulkotilat ppm CO 2, C, % rh HDU CO 2 -lähetin lämmittämättömiin tiloihin HDU-N näytöllinen CO 2 -lähetin HDU-M Modbus CO 2 -lähetin lämmittämättömiin tiloihin HDU-M-N Modbus CO 2 -lähetin näytöllä HDU 5K CO 2 -lähetin lämmittämättömiin tiloihin, mittausalue ppm HDU 5K-N näytöllinen CO 2 -lähetin, mittausalue ppm HDU 5K-M Modbus CO 2 -lähetin lämmittämättömiin tiloihin, mittausalue ppm HDU 5K-M-N Modbus CO 2 -lähetin näytöllä, mittausalue ppm ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille OPTIOT HD-R rele, 24 Vac 1 A PRODUAL l 18 l TUOTELUETTELO

19 ILMANLAATULÄHETTIMET ILH-lähettimet on suunniteltu mittaamaan ja säätämään VOCpitoisuutta (Volatile Organic Compound), lämpötilaa ja kosteutta kuivissa huonetiloissa. MEMS-mittausteknologia varmistaa tarkan ja pitkäikäisen VOC-mittauksen, joka on verrannollinen CO 2 - pitoisuuteen. mittausalue, VOC 24 Vac/dc, 2 VA mittausalue, lämpötila C mittausalue, kosteus ppm (CO 2 -verrannollinen) % rh tarkkuus, lämpötila ±0.5 C tarkkuus, kosteus lähdöt ±2 % rh 0 10 V, < 2 ma käyttölämpötila C IP20, ABS-muovia ruuveilla seinäpintaan tai upporasian päälle huonetilat VOC, C, % rh 2 ILH huonelähetin, VOC- ja lämpötilamittaus ILH-N huonelähetin näytöllä ILH-RH huonelähetin, VOC-, lämpötila- ja kosteusmittaus ILH-RH-N huonelähetin näytöllä ILH-M Modbus-huonelähetin, VOC- ja lämpötilamittaus ILH-M-N Modbus-huonelähetin näytöllä ILH-M-RH Modbus-huonelähetin, VOC-, lämpötila- ja kosteusmittaus ILH-M-RH-N Modbus-huonelähetin näytöllä ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille OPTIOT HD-AL lediä erilaisten VOC-pitoisuuksien ilmaisemiseen (ei saatavana N-malleille) HD-P passiivinen potentiometri (ei saatavana Modbus-malleille) HD-PU V -potentiometri HD-R rele, 24 Vac 1 A PRODUAL l 19 l TUOTELUETTELO

20 ILMANLAATULÄHETTIMET 2 ILK-lähettimet on suunniteltu mittaamaan ja säätämään VOC-pitoisuutta (VOC = Volatile Organic Compound = haihtuvat orgaaniset yhdisteet), lämpötilaa ja kosteutta ilmanvaihtokanavissa. MEMS-mittausteknologia varmistaa tarkan ja pitkäikäisen VOC-mittauksen, joka on verrannollinen CO 2 - pitoisuuteen. mittausalue, VOC 24 Vac/dc, 2 VA mittausalue, lämpötila C mittausalue, kosteus ppm (CO 2 -verrannollinen) % rh tarkkuus, lämpötila ±0,5 C tarkkuus, kosteus lähtö ±2 % rh 0 10 V, < 2 ma käyttölämpötila C asennus kanavaan IP54, kaapeliläpivienti alaspäin Ø 10 mm reikään ruuveilla, ulkoiset korvakkeet kanava VOC, C, % rh ILK kanavalähetin ILK-N näytöllinen kanavalähetin ILK-RH kanavalähetin kosteusmittauksella ILK-RH-N näytöllinen kanavalähetin kosteusmittauksella ILK-M Modbus-kanavalähetin ILK-M-N näytöllinen Modbus-kanavalähetin ILK-M-RH Modbus-kanavalähetin kosteusmittauksella ILK-M-RH-N näytöllinen Modbus-kanavalähetin kosteusmittauksella ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille OPTIOT HD-R rele, 24 Vac 1 A HIILIMONOKSIDILÄHETTIMET HML-lähettimet on suunniteltu mittaamaan hiilimonoksidipitoisuutta esimerkiksi pysäköintihalleissa. Mittaus perustuu sähkökemialliseen kennoon. Lähettimen mittausalue on tai ppm. ulkotilat ppm CO 24 Vac/dc, 2 VA mittausalue ppm tai ppm tarkkuus ±10 ppm tai 15 % lukemasta lähtö 0 10 V tai 4 20 ma käyttölämpötila C IP54, kaapeliläpivienti alaspäin ruuveilla, ulkopuoliset korvakkeet HML CO-lähetin HML-N näytöllinen CO-lähetin HMV vaihtosarja HML-lähettimelle PRODUAL l 20 l TUOTELUETTELO

21 TUULENNOPEUSLÄHETIN TUNA 20 on suunniteltu mittaamaan ulkoseinän pintaan kohdistuvaa tuulta ja ilman lämpötilaa. m/s, C 24 Vac/dc, < 1,5 VA mittausalue, nopeus m/s mittausalue, lämpötila C lähtö 0.10 V, < 2 ma tai ma < 600 Ω käyttölämpötila C IP54 (lähetin) ruuveilla seinälle 2 TUNA tuulennopeuslähetin TUULIANTURI VS tuulianturi on suunniteltu tuulen suunnan ja nopeuden mittaamiseen kiinteistöautomaatiojärjestelmissä. m/s, 24 Vac/dc mittausalue, tuulen suunta < mittausalue, tuulen nopeus m/s lähdöt 2 x Vdc käyttölämpötila C IP65 VS tuulensuunta- ja nopeusanturi VH tuulennopeusanturi VR tuulensuunta-anturi PRODUAL l 21 l TUOTELUETTELO

22 SADEANTURI SA 10 on suunniteltu kiinteistöautomaation tarpeisiin mittaamaan ja ilmaisemaan sadetta Vac/dc, < 5 VA mittausalue heikko sade n. 1 V, 0,5 mm/h kohtalainen sade n. 2 3 V rankka sade n V lähdöt 0 10 V, < 2 ma rele NO 60 Vdc, 0,1 A käyttölämpötila C IP54 pannalla mastoputkeen (ø mm) tai ruuveilla seinään (68 mm reikäväli) SA sadeanturi PRODUAL l 22 l TUOTELUETTELO

23 SÄHKOTEHON OHJAUS SÄHKOTEHON OHJAUS Binäärinen askelkytkin BAK 64 soveltuu sähköpattereiden tehon ohjaukseen. Se voidaan liittää kaikkiin säätöjärjestelmiin, joista saadaan V:n ohjausviesti. Apureleiksi sopivat AR 1 tai RY 1 -releet. Kytkettävien vastusten tehon on kasvettava binäärisesti esim. 1, 2, 4, 8, 16, 32 kw. tulo lähdöt 1-6 portaiden välinen viive 24 Vac, 3 VA 0 10 Vdc tai 10 0 Vdc, valittavissa < 40 Vdc 100 ma, sopii AR 1 ja RY 1 -releille aseteltava, 0,7 60 s IP20, 11-napainen relekotelo 3 BAK askelkytkin AR apurele, sulkeutuva kosketin 250 Vac, 10 A RY apurele, vaihtokosketin 250 Vac, 10 A SÄHKOTEHON OHJAUS STS 4 muuntaa 0 10 V -signalin yhdeksi aikasuhtelliseksi ja kolmeksi kontaktoriportaaksi. Kontaktoriportaiden tulee olla samantehoiset. tulo lähtö 1 lähdöt 2-4 portaiden lkm 24 Vac, 1 VA 0 10 Vdc < 1 ma puolijohdereleelle 15 Vdc < 50 ma, aikasuhteellinen 40 Vdc < 100 ma, sopii AR 1 ja RY 1 -releille valittavissa, 1-4 kpl IP20, 11-napainen relekotelo STS 4 PR 50/440 RY 1 STS sähkötehon säädin PR 50/ puolijohderele Vac, < 25 A, ohjausjännite 3 32 Vdc PR 10/ puolijohderele Vac, < 10 A, ohjausjännite 3 32 Vdc PRMK puolijohdereleen ohjausviestin muuntaja, Vac -> Vdc AR apurele, sulkeutuva kosketin 250 Vac, 10 A RY apurele, vaihtokosketin 250 Vac, 10 A PRODUAL l 23 l TUOTELUETTELO

24 SÄÄTIMET TURKU ICT

25 LÄMPÖTILASÄÄTIMET HLS 16 on 1-portainen lämpötilasäädin huonekohtaista säätöä varten. Sekä lämmitystä että jäähdytystä ohjataan samalla venttiilillä. Venttiilin toiminta voidaan vaihtaa vaihtamalla säätimen toimisuunta ulkoisen Z1-liittimeen kytketyn koskettimen avulla (kesä-/talvikäyttö). huonesäädin C 24 Vac, 2 VA asetusarvo C, ±3 C tarkkuus ±0,5 C lähdöt A1 (NC) ja A2 (NO) 24 Vac, 1 A termomoottorille käyttölämpötila C IP20, ABS-muovia ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 4 HLS säädin lattialämmitykselle ja jäähdytykselle HLS 16-N näytöllä LÄMPÖTILASÄÄTIMET HLS 21 on 2-portainen lämpötilasäädin huonekohtaista säätöä varten. Säätimessä on yksi lämpötoimilaiteporras (PWM) sekä lämmitykselle että jäähdytykselle. huonesäädin C 24 Vac, 2 VA asetusarvo C, ±3 C lähdöt 24 Vac < 1 A jäähdytyksen termomoottorille 24 Vac < 1 A lämmityksen termomoottorille käyttölämpötila C IP20, ABS-muovia ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) HLS säädin, lämpötilamittaus sisäisellä anturilla HLS 21-N näytöllä HLS 21-EXT säädin, liitin ulkoiselle NTC 10 -lämpötila-anturille HLS 21-N-EXT säädin näytöllä, liitin ulkoiselle NTC 10 -lämpötila-anturille PRODUAL l 25 l TUOTELUETTELO

26 LÄMPÖTILASÄÄTIMET HLS 33 on 2- tai 3-portainen lämpötilasäädin huonekohtaista säätöä varten. Lämmitykselle on yksi, jäähdytykselle yksi tai kaksi porrasta. Säätimen toimilaitteiksi soveltuvat 0 10 V -ohjatut toimilaitteet sekä 3-piste- tai lämpötoimilaitteet (PWM). huonesäädin C 4 24 Vac, 2 VA asetusarvo C, ±3 C lähdöt 0 10 V / 10 0 V < 2 ma jäähdytykselle 0 10 V / 10 0 V < 2 ma lämmitykselle 24 Vac < 1 A, 3-piste- tai termomoottori 24 Vac < 1 A, 3-piste- tai termomoottori käyttölämpötila C IP20, ABS-muovia ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) HLS säädin, lämpötilamittaus sisäisellä anturilla HLS 33-N näytöllä HLS 33-EXT säädin, liitin ulkoiselle NTC 10 -lämpötila-anturille HLS 33-N-EXT säädin näytöllä, liitin ulkoiselle NTC 10 -lämpötila-anturille TH termomoottoriohjain Ulkoinen NTC 10 -lämpötila-anturi, esim. TEKHA NTC 10. LÄMPÖTILASÄÄTIMET HLS 44 on monipuolinen erityisesti huonekohtaiseen lämpötilaja ilmamääräsäätöön tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. asetusarvo aseteltavissa näppäimistöltä tai väylän kautta lähdöt V < 2 ma IMS:lle V < 2 ma puhaltimelle 2 x 0 10 V / V < 2 ma jäähdytykselle/lämmitykselle 2 x 24 Vac < 1 A, jäähdytyksen/lämmityksen termomoottorille käyttölämpötila C ruuveilla seinäpintaan tai upporasian päälle IP20 HLS huonelämpötilasäädin Modbus-väylään FCRY puhallinkovektorirele HLS 44-SER käyttöönottotyökalu HLS 44:lle MPCC PC-konfigurointityökalu Modbus-tuotteille PRODUAL l 26 l TUOTELUETTELO

27 LÄMPÖTILASÄÄTIMET HLS 44-V on monipuolinen erityisesti huonekohtaiseen lämpötila- ja ilmamääräsäätöön sekä valaistuksen ohjaukseen tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS 485- liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. asetusarvo aseteltavissa näppäimistöltä tai Modbus-väylän kautta lähdöt V < 2 ma IMS:lle V < 2 ma puhaltimelle 2 x 24 Vac < 1 A, jäähdytyksen/lämmityksen termomoottorille 2 x 24 Vac < 0,5 A, on/off-tehostuspellille ja valaistukselle käyttölämpötila C ruuveilla seinäpintaan tai upporasian päälle IP20 4 HLS 44-V huonelämpötilasäädin puhallinkonvektorin, ilmamäärän ja valaistuksen ohjaukseen, Modbus FCRY puhallinkovektorirele RYVA valaistuksen ohjausrele 230 V, 10 A HLS 44-SER käyttöönottotyökalu HLS 44:lle MPCC PC-konfigurointityökalu Modbus-tuotteille LÄMPÖTILASÄÄTIMET HLS 44-3P on monipuolinen huonekohtaiseen lämpötilaja ilmamääräsäätöön tarkoitettu säädin. Säätimessä on galvaanisesti erotettu RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. asetusarvo aseteltavissa näppäimistöltä tai Modbus -väylän kautta lähdöt V < 2 ma IMS:lle V < 2 ma puhaltimelle 2 x 24 Vac < 1 A, termomoottoreille tai 3-pistelaitteelle 2 x 24 Vac < 0,5 A, termomoottoreille tai 3-pistelaitteelle käyttölämpötila C ruuveilla seinäpintaan tai upporasian päälle IP20 HLS 44-3P huonelämpötilasäädin Modbus-liitynnällä, 3-pistetoimilaitteen ohjaus FCRY puhallinkovektorirele HLS 44-3P-SER käyttöönottotyökalu HLS 44-3P:lle MPCC PC-konfigurointityökalu Modbus-tuotteille PRODUAL l 27 l TUOTELUETTELO

28 LÄMPÖTILASÄÄTIMET HLS 45 on monipuolinen huonekohtaiseen lämpötila- ja ilmamääräsäätöön tarkoitettu säädin. HLS 45 soveltuu erityisesti 2-putkikonvektorikäyttöön sekä lattialämmitys- ja lattiajäähdytyssovelluksiin. Säätimessä on galvaanisesti erotettu RS 485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. huonesäädin C 4 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. asetusarvo aseteltavissa näppäimistöltä tai väylän kautta lähdöt V < 2 ma IMS:lle V < 2 ma puhaltimelle 0 10 V < 2 ma lämmitys/jäädytysventtiilin ohjaukseen 2 x 24 Vac < 1 A termomoottoreille tai 3-pistetoimilaitteelle käyttölämpötila C ruuveilla seinäpintaan tai upporasian päälle IP20, ABS-muovia HLS room temperature controller with Modbus communication FCRY puhallinkovektorirele HLS 45-SER configuration tool for HLS 45 MPCC PC-konfigurointityökalu Modbus-tuotteille LÄMPÖTILASÄÄTIMET PDS 2 on lämpötilasäädin ilmanvaihtokonekäyttöön sekä lämpimän käyttöveden ja lämmityksen sovelluksiin. Lämpötila-antureiksi soveltuvat Pt1000-anturit. Termomoottorit voivat olla joko V tai 3-pisteohjattuja. Säätimessä on RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. C tulot lähdöt mitat 24 Vac/dc, < 2 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. 3 x Pt1000 tai 2 x Pt x potentiometri 1 x 0 10 V / digitaalinen 3 tai 4 x 0 10 Vdc, 2 ma 4 x 24 Vac 1 A triac-ohjaus IP20, 35 mm DIN-kiskoon 53 x 90 x 58 mm PDS säädin TEAT PT vesianturi AT anturitasku TEHR PT huoneanturi TEK PT kanava-anturi TENA PT käyttövesianturi TEP PT pinta-anturi TEU PT ulkoanturi TEHR PT 1000-P/PDS huoneanturi + asetusarvo PDS 2:lle PRODUAL l 28 l TUOTELUETTELO

29 YLEISSÄÄTIMET HS 2.2-M on yleissäädin kiinteistöautomaation sovelluksiin. Säädintä voidaan käyttää esim. paineen, paine-eron, lämpötilan tai valoisuustason säätöön. Säätimen näyttö voidaan skaalata mittauksen mukaan. Säätimessä on galvaanisesti erotettu RS 485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. C, % rh, Pa, bar, CO, CO 2, m/s, lx 24 Vac/dc, < 1 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus. tulot 1 x 0 10 V, 10 kω 2 x DI, potentiaalivapaa kosketin lähdöt 3 x 0 10 Vdc, 2 ma 1 x 0/10 Vdc 1 x 24 Vac, < 1 A, termomoottoreille tai 3-pistetoimilaitteelle käyttölämpötila C IP20, ABS-muovia ruuveilla seinäpintaan tai upporasian päälle (60 mm reikäväli) 4 HS 2.2-M yleissäädin, huonekoteloitu MPCC PC-konfigurointityökalu Modbus-tuotteille YLEISSÄÄTIMET PDS 2.2 yleissäädintä voidaan käyttää esimerkiksi paineen, kosteuden tai lämpötilan säätöön. Säätimen toimilaitteiksi soveltuvat V -ohjatut toimilaitteet ja 3-piste- tai termomoottorit. Säätimessä on RS-485-liityntä Modbus RTU -protokollaa käyttävää järjestelmää varten. C, % rh, Pa, bar, CO, CO 2, m/s, lx tulot lähdöt mitat 24 Vac/dc, < 2 VA HUOM: Tasajännitesyötöllä toimivat vain 0 10 V -lähdöt ja Modbus V mittaus 0 10 V ulkoinen asetusarvo 1 x 0 10 Vdc, 2 ma 2 x 24 Vac, < 1 A, termomoottoreille tai 3-pistetoimilaitteille 1 x 10 Vdc, 2 ma, ulkoista 4, kω potentiometriä varten IP20, 35 mm DIN-kiskoon 53 x 90 x 58 mm PDS yleissäädin PRODUAL l 29 l TUOTELUETTELO

30 LÄMPÖTILAN TURKU ICT MITTAUS

31 LÄMMITYS/JÄÄHDYTYS, VESIVERKOSTO TEAT-anturit on suunniteltu vesiverkoston lämpötilamittauksiin kiinteistöautomaatiojärjestelmissä. Anturit soveltuvat myös ilman lämpötilan mittaamiseen esimerkiksi ilmanvaihtokanavasta. C vesisovellukset: Produal-taskulla (R½ ) ilmasovellukset: MT4270-laipalla mittausalue C aikavakio 5 s IP54, mittayhde tai kaapeliläpivienti alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, haponkestävä teräs upotussyvyys 80 mm 50, 100, 150, 200, 250, 300, 350 ja 450 mm upotussyvyydet myös saatavilla. Tilataksesi näitä antureita, lisää upotussyvyys tuotteen tyyppiin (esim. TEAT PT ) TEAT PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEAT PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEAT NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEAT NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEAT NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEAT NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEAT NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEAT NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEAT NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEAT NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEAT NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEAT KP J070 LM235Z, 10 mv/k, 2,98 V / 25 C TEAT T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TEAT LL johdinlähetin/säädin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEAT LU johdinlähetin/säädin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TEAT-M 117Z070 Modbus-lähetin/säädin, 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille MT4270 MT4270 kanavalaippa (6 mm) 5 ANTURITASKUT (PAINELUOKKA = PN16) Taskun materiaali Ruostumaton teräs AISI 300 Messinki MS 362 Haponkestävä teräs AISI 316L TEAT-upotussyvyys AT 50 AT ATM 50 ATM 80 ATM 100 ATM 150 ATM 200 ATM 250 ATM 300 ATM 350 ATM ATH 80 ATH 100 ATH 150 ATH 200 ATH 250 ATH 300 ATH 350 ATH PRODUAL l 31 l TUOTELUETTELO

32 LÄMPIMÄN KÄYTTÖVEDEN ANTURIT TENA-anturit on suunniteltu lämpimän käyttöveden lämpötilamittauksiin. C R ½ mittausalue C aikavakio 2,5 s IP54, mittayhde tai kaapeliläpivienti alaspäin kaapeliläpivienti M16 paineluokka PN16 materiaalit PBT, PC, PA, ruostumaton teräs upotussyvyys 80 mm 50 ja 210 mm upotussyvyydet myös saatavilla. Tilataksesi näitä antureita, lisää upotussyvyys tuotteen tyyppiin (esim. TENA PT ). 5 TENA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TENA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TENA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TENA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TENA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TENA NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TENA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TENA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TENA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TENA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TENA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TENA T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TENA LL johdinlähetin/säädin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TENA LU johdinlähetin/säädin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TENA-M 117Z050 Modbus-lähetin/säädin, 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille PRODUAL l 32 l TUOTELUETTELO

33 JÄÄTYMISVAARA-ANTURIT TEKV-anturit on suunniteltu jäätymisvaaratermostaatin antureiksi. C R ¼ mittausalue C aikavakio 2,5 s IP54, mittayhde tai kaapeliläpivienti alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, haponkestävä teräs putkiliitin messinki upotussyvyys < 200 mm (saatavilla myös < 400 mm) TEKV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKV NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKV NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKV NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEKV NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKV NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKV NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKV NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKV LL johdinlähetin/säädin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEKV LU johdinlähetin/säädin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TEKV-M 117Z120 Modbus-lähetin/säädin, 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille 5 PRODUAL l 33 l TUOTELUETTELO

34 JÄÄTYMISVAARA-ANTURIT TEV-anturit on suunniteltu jäätymisvaaratermostaatin antureiksi. C R ¼ mittausalue C aikavakio 2,5 s kaapeli 2 m LIYY 2 x 0,14 materiaalit haponkestävä teräs putkiliitin messinki paineluokka PN16 upotussyvyys < 200 mm (saatavilla myös < 400 mm) 5 TEV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEV PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEV NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEV NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEV NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEV NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEV NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEV NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEV NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEV NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEV LL johdinlähetin/säädin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEV LU johdinlähetin/säädin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille PRODUAL l 34 l TUOTELUETTELO

35 PINTA-ANTURIT TEP-anturit on suunniteltu lämmitys- ja jäähdytysverkostojen lämpötilamittauksiin. Anturi asennetaan putken pinnalle. C letkunkiristimellä putken (halk. < 90 mm) pinnalle mittausalue C aikavakio noin 5 s IP54, mittayhde tai kaapeliläpivienti alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, sinkkivalu TEP PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEP PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEP NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEP NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEP NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEP NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEP NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEP NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEP NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEP NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEP NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEP KP J080 LM235Z, 10 mv/k, 2,98 V / 25 C TEP T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TEP LL johdinlähetin/säädin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEP LU johdinlähetin/säädin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TEP-M 117Z080 Modbus-lähetin/säädin, 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille 5 PRODUAL l 35 l TUOTELUETTELO

36 PINTA-ANTURIT TEPK-anturit on suunniteltu lämmitys- ja jäähdytysverkostojen lämpötilamittauksiin. Anturi asennetaan putken pinnalle. C nippusiteellä putken (Ø mm) pinnalle mittausalue C aikavakio noin 5 s mittayhde sinkkivalu kaapeli 2 m (LIYY 2 x 0,14), PVC nippuside muovia 5 TEPK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEPK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEPK NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEPK NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEPK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEPK NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEPK NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEPK NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEPK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEPK NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEPK NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEPK T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TEPK LL johdinlähetin/säädin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEPK LU johdinlähetin/säädin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TEU-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille KANAVA-ANTURIT TEKHA-lämpötila-anturit on suunniteltu pienten ilmastointikanavien lämpötilamittauksiin. C laipalla, säädettävä upotussyvyys < 90 mm mittausalue C mittayhde Ø6 mm x 100 mm, haponkestävä teräs kaapeli 2 m (LIYY 2 x 0,14) PVC muita pituuksia myös saatavilla TEKHA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEKHA PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEKHA NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEKHA NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEKHA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEKHA NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEKHA NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEKHA NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEKHA NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEKHA NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEKHA KP J290 LM235Z, 10 mv/k, 2,98 V / 25 C PRODUAL l 36 l TUOTELUETTELO

37 KANAVA-ANTURIT TEK-lämpötila-anturit on suunniteltu ilmastointikanavien lämpötilamittauksiin. C laipalla, säädettävä upotussyvyys < 200 mm mittausalue C IP54, mittayhde tai kaapeliläpivienti alaspäin kaapeliläpivienti M16 materiaalit PBT, PC, PA, ruostumaton teräs TEK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C, EN 60751/B TEK PT Ω / 0 C, tarkkuus ±0,3 C / 0 C (Honeywell-, Danfoss-yhteensopiva) TEK NTC E Ω / 25 C, tarkkuus ±0,3 C / 25 C (TAC-yhteensopiva) TEK NTC Ω / 25 C, tarkkuus ±0,25 C / 25 C (Johnson-yhteensopiva) TEK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Trend-yhteensopiva) TEK NTC 10-KB 117B Ω / 25 C, tarkkuus ±0,5 C / 25 C (Satchwell-yhteensopiva) TEK NTC 10-AN 117H kω / 25 C, tarkkuus ±0,25 C / 25 C (Andover-yhteensopiva) TEK NTC 10-C 117M kω / 25 C, tarkkuus ±0,25 C / 25 C (Carel-yhteensopiva) TEK NTC kω / 25 C, tarkkuus ±0,2 C / 25 C (Honeywell-yhteensopiva) TEK NI 1000-LG Ω / 0 C, tarkkuus ±0,5 C / 0 C (Siemens-yhteensopiva) TEK NI C Ω / 0 C, tarkkuus ±0,4 C / 0 C (Sauter-yhteensopiva) TEK KP J040 LM235Z, 10 mv/k, 2,98 V / 25 C TEK T1 117V Ω / 0 C, tarkkuus ±0,4 C / 0 C TEK LL johdinlähetin/säädin, Vdc, lähtö 4 20 ma, tarkkuus ±0,5 C TEK LU johdinlähetin/säädin, 24 Vac/dc, lähtö 0 10 V < 2 ma, tarkkuus ±0,5 C TEK-M 117Z040 Modbus-lähetin/säädin, 24 Vac/dc, tarkkuus ±0,5 C TE-N V näyttöoptio lähettimille ML-SER käyttöönottotyökalu lähettimille MPCC PC-konfigurointityökalu Modbus-tuotteille 5 PRODUAL l 37 l TUOTELUETTELO
