1 Ohjelmointitaulukot MAXSYS PC4020 MAXSYS 04/02/99 FSM Oy Fonel Security Marketing Holkkitie 14 C Tekninen tuki : Helsinki Puh. (09) Fax (09) fsm@fsm.fi

2 Sisällysluettelo Luku 1: Asennuspöytäkirja... 3 Luku 2: Järjestelmäohjelmointi... 3 JÄRJESTELMÄ... 5 Asentajan valinnat... 5 Tapahtumaviestit... 5 Järjestelmän määrittely... 6 Kaukokäytön määrittelyt... 7 Robottipuhelin... 8 SW AUX Ulostulo Sireeniulostulo PGM Ulostulot Järjestelmän nimi Vuosikello Toimintonäppäimet Osoitteellinen väylä Luku 3: Alueohjelmointi ALUE Lisää/muokkaa alue Poista alue Kopioi alue... 23

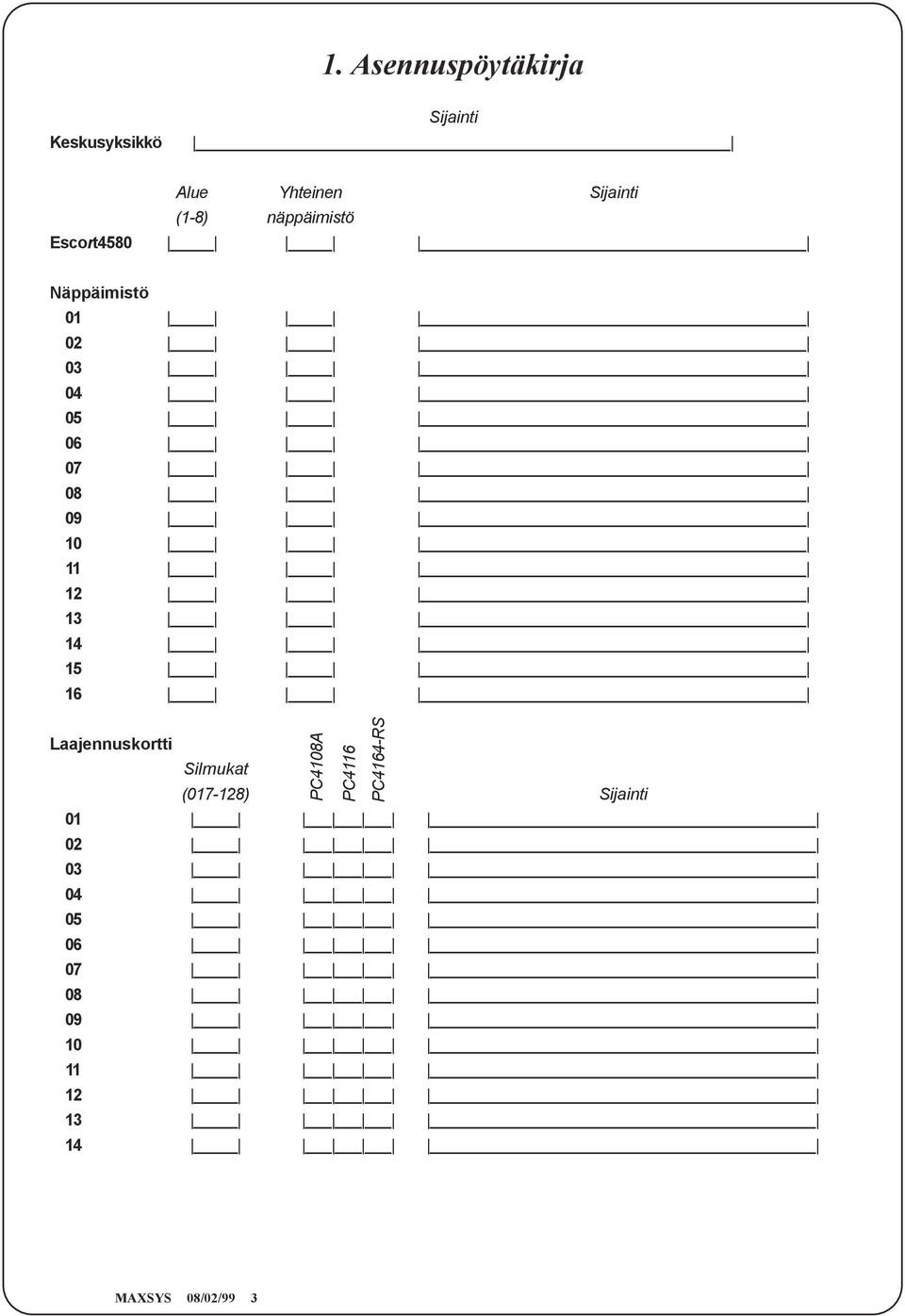

3 1. Asennuspöytäkirja Keskusyksikkö Sijainti Alue Yhteinen Sijainti (1-8) näppäimistö Escort4580 Näppäimistö Laajennuskortti Silmukat PC4108A PC4116 PC4164-RS ( ) Sijainti MAXSYS 08/02/99 3

4 PC4400 Sijainti DVACS Module (Y/N) PC4204 Sijainti Sijainti PC4216 Merkkivalotesti Merkkivalotesti Sijainti (Y/N) Sijainti (Y/N) PC4701 Sijainti PC PC

5 2. Järjestelmäohjelmointi Kts. Asennusohje: Luku 3, Ohjelmointi JÄRJESTELMÄ Asentajan valinnat [000000] Asentajan tunnus Tehdasasetus 4 -merkkinen _4_ _0_ _2_ _0_ tai 6-merkkinen _4_ _0_ _2_ _0_ _0_ _0_ [000001] Pääkäyttäjätunnus 4 -merkkinen _1_ _2_ _3_ _4_ tai 6-merkkinen _1_ _2_ _3_ _4_ _5_ _6_ [000002] 2. pääkäyttäjätunnus 4-merkkinen _A_ _A_ _A_ _A_ tai 6-merkkinen _A_ _A_ _A_ _A_ _0_ _0_ [000003] Kävelytestitunnus 4-merkkinen _A_ _A_ _A_ _A_ tai 6-merkkinen _A_ _A_ _A_ _A_ _0_ _0_ Alueet [000004] Vartijatunnus _Y_ _Y_ _Y_ _Y_ _Y_ _Y_ _Y_ _Y_ 4-merkkinen _A_ _A_ _A_ _A_ or 6-merkkinen _A_ _A_ _A_ _A_ _0_ _0_ [000005] Asentajan lukitus Ei käytössä! Ei käytössä! Käytössä Tapahtumaviestit [000100] Viritys epäonnistui (Paina [*], pääset alla oleviin optioihin) Tehdasasetus Viritys epäonnistui [000101] Viritysjakson aikana on tapahtunut hälytys (Paina [*], pääset alla oleviin optioihin) Hälytys tapahtunut [000102] johdin palokortti (Paina [*], pääset alla oleviin optioihin) 2 -johdinpalo [000103] 4701 Vesivuoto (Paina [*], pääset alla oleviin optioihin) Vesivuoto [000104] Silmukan sabotaasi eli kansisuojahälytys (Paina [*], pääset alla oleviin optioihin) Silm. kansisuoja <> [000105] Silmukkavika (Paina [*], pääset alla oleviin optioihin) Silmukkavika <> [0] Tyhjennä näyttö [2] ISOT/pienet [4] Peruuta ja poistu [1] Tyhjennä rivin loppuun [3] ASCII merkit [5] Tallenna MAXSYS 08/02/99 5

6 Järjestelmän määrittely [000200] Järjestelmävalinnat Tehdasasetus (Y/N) Tehdasasetus (Y/N) Uusi pääk.tunn. _Y_ Yht [P] käytössä _Y_ Lämpenemisaika _Y_ Yht.aika _Y_ AC vika _Y_ Yht.näpp.luk. _N_ 60 Hz AC _Y_ Yht. vikanäyttö _Y_ Kideaika _N_ Yht. hälytys _N_ AC estää virit _N_ Yht.järj.tila _N_ DC estää poisk _N_ Yht. sis.tulo _N_ Muistinäyttö _N_ Näpp1 yhteinen _N_ Ohitusnäyttö _N_ Silm. 1 nopea _N_ Sir. laskuri _Y_ Ulostulo1 kään _N_ Seuraa silm. _N_ Ulostulo2 kään _Y_ 6 merkk. tunnus _N_ Ulostulo3 kään _N_ Tunnitt.tulostus _N_ Ulostulo4 kään _N_ 24 tunnin aika _N_ Ulostulo5 kään _N_ Vika hilj.tunn. _N_ Ulostulo6 kään _N_ Sab/vika häl. _Y_ Ulostulo7 kään _N_ Palosireeni _Y_ Ulostulo8 kään _N_ Näpp.sabotaasi _N_ Virransäästö _N_ Sab.lukitus _N_ Valot tunn. _N_ Langaton sab. _Y_ RF läh.tunn. _N_ SysVikaSireen _N_ Kuuluva ACvika _N_ Tunnusnäyttö _Y_ Lukk.vika _N_ Yht [F] käytössä _Y_ 2WS AutomVar _N_ Yht [A] käytössä _Y_ [000201] Näppäimistövalinnat Tehdasasetus (Y/N) Tehdasasetus (Y/N) [F] Sireeni _Y_ [A] Summeri _N_ [F] Pulssim.sireeni _Y_ [P] Sireeni _N_ [F] Summeri _Y_ [P] Pulssim.sireeni _N_ [A] Sireeni _N_ [P] Summeri _N_ [A] Pulssim.sireeni _Y_

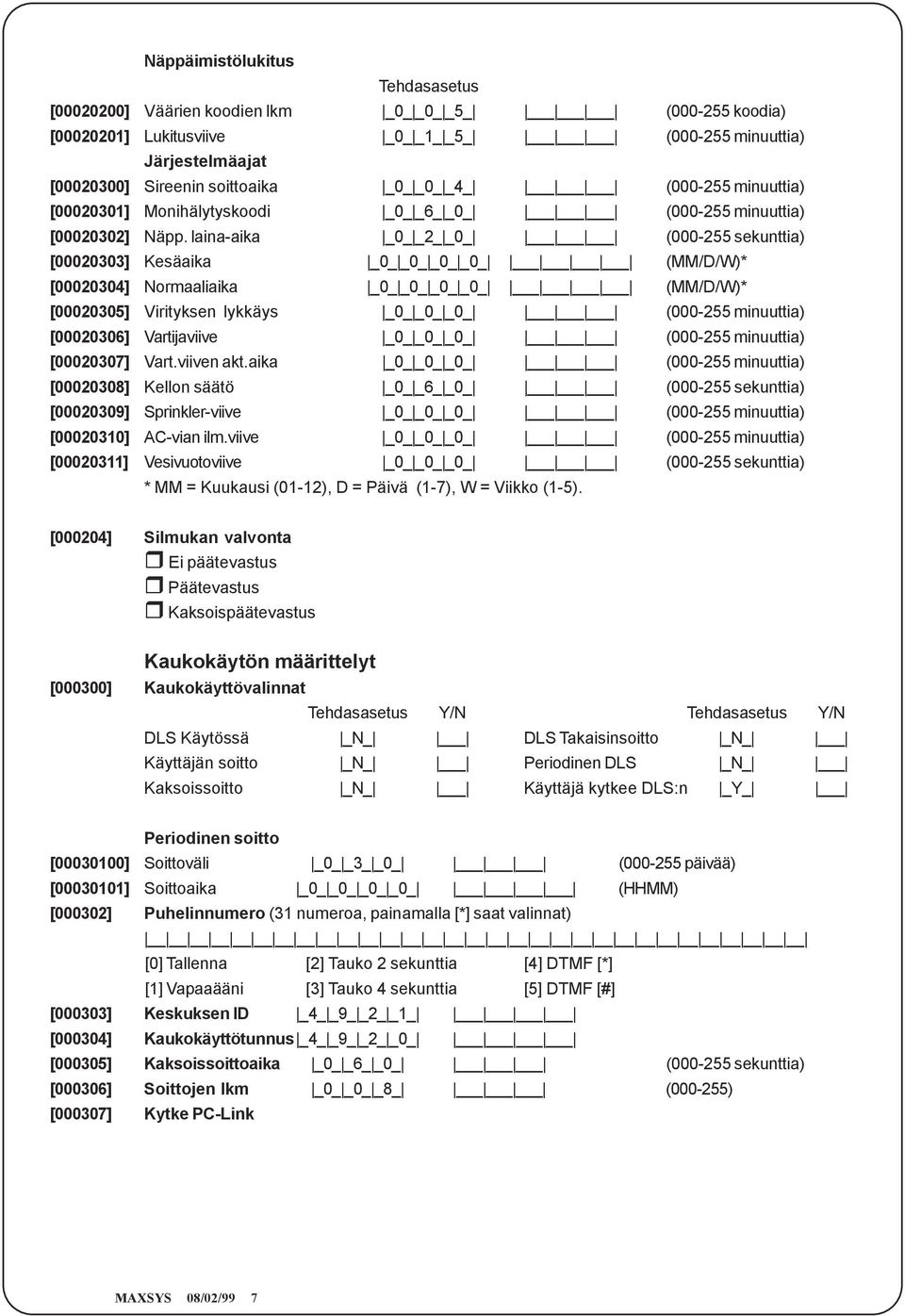

7 Näppäimistölukitus Tehdasasetus [ ] Väärien koodien lkm _0_ _0_ _5_ ( koodia) [ ] Lukitusviive _0_ _1_ _5_ ( minuuttia) Järjestelmäajat [ ] Sireenin soittoaika _0_ _0_ _4_ ( minuuttia) [ ] Monihälytyskoodi _0_ _6_ _0_ ( minuuttia) [ ] Näpp. laina-aika _0_ _2_ _0_ ( sekunttia) [ ] Kesäaika _0_ _0_ _0_ _0_ (MM/D/W)* [ ] Normaaliaika _0_ _0_ _0_ _0_ (MM/D/W)* [ ] Virityksen lykkäys _0_ _0_ _0_ ( minuuttia) [ ] Vartijaviive _0_ _0_ _0_ ( minuuttia) [ ] Vart.viiven akt.aika _0_ _0_ _0_ ( minuuttia) [ ] Kellon säätö _0_ _6_ _0_ ( sekunttia) [ ] Sprinkler-viive _0_ _0_ _0_ ( minuuttia) [ ] AC-vian ilm.viive _0_ _0_ _0_ ( minuuttia) [ ] Vesivuotoviive _0_ _0_ _0_ ( sekunttia) * MM = Kuukausi (01-12), D = Päivä (1-7), W = Viikko (1-5). [000204] Silmukan valvonta! Ei päätevastus! Päätevastus! Kaksoispäätevastus Kaukokäytön määrittelyt [000300] Kaukokäyttövalinnat Tehdasasetus Y/N Tehdasasetus Y/N DLS Käytössä _N_ DLS Takaisinsoitto _N_ Käyttäjän soitto _N_ Periodinen DLS _N_ Kaksoissoitto _N_ Käyttäjä kytkee DLS:n _Y_ Periodinen soitto [ ] Soittoväli _0_ _3_ _0_ ( päivää) [ ] Soittoaika _0_ _0_ _0_ _0_ (HHMM) [000302] Puhelinnumero (31 numeroa, painamalla [*] saat valinnat) [0] Tallenna [2] Tauko 2 sekunttia [4] DTMF [*] [1] Vapaaääni [3] Tauko 4 sekunttia [5] DTMF [#] [000303] Keskuksen ID _4_ _9_ _2_ _1_ [000304] Kaukokäyttötunnus _4_ _9_ _2_ _0_ [000305] Kaksoissoittoaika _0_ _6_ _0_ ( sekunttia) [000306] Soittojen lkm _0_ _0_ _8_ ( ) [000307] Kytke PC-Link MAXSYS 08/02/99 7

8 Robottipuhelin 1. numero [ ] Puhelinnumero (31 numeroa, painamalla [*] saat valinnat) [0] Tallenna [2] Tauko 2 sekunttia [4] DTMF [*] [1] Vapaaääni [3] Tauko 4 sekunttia [5] DTMF [#] [ ] Tietoliikenneformaatti Tehdasasetus: _0_ _1_ [00] 20 Bps 1400 [02] DTMF Contact ID [04] Hakulaite 1 [06] Hakulaite 3 [01] 20 Bps 2300 [03] SIA FSK [05] Hakulaite 2 [ ] Raportoitavat tapahtumat Tehdasasetus Y/N Hälytys/kuittaus _Y_ Päälle/poiskytkennät _Y_ Kaikki muut _Y_ 2. numero [ ] Puhelinnumero (31 numeroa, painamalla [*] saat valinnat) [0] Tallenna [2] Tauko 2 sekunttia [4] DTMF [*] [1] Vapaaääni [3] Tauko 4 sekunttia [5] DTMF [#] [ ] Tietoliikenneformaatti Tehdasasetus: _0_ _1_ [00] 20 Bps 1400 [02] DTMF Contact ID [04] Hakulaite 1 [06] Hakulaite 3 [01] 20 Bps 2300 [03] SIA FSK [05] Hakulaite 2 [ ] Raportoitavat tapahtumat Tehdasasetus Y/N Hälytys/kuittaus _N_ Päälle/poiskytkennät _N_ Kaikki muut _N_ 3. numero [ ] Puhelinnumero (31 numeroa, painamalla [*] saat valinnat) [0] Tallenna [2] Tauko 2 Sekunttia [4] DTMF [*] [1] Vapaaääni [3] Tauko 4 Sekunttia [5] DTMF [#] [ ] Tietoliikenneformaatti Tehdasasetus: _0_ _1_ [00] 20 Bps 1400 [02] DTMF Contact ID [04] Hakulaite 1 [06] Hakulaite 3 [01] 20 Bps 2300 [03] SIA FSK [05] Hakulaite 2 [ ] Raportoitavat tapahtumat Tehdasasetus Y/N Hälytys/kuittaus _N_ Päälle/poiskytkennät _N_ Kaikki muut _N_ [ ] Järjestelmän asiakaskoodi 4-numeroinen tunnus _F_ _F_ _F_ _F_ tai 6-numeroinen tunnus _F_ _F_ _F_ _F_ _F_ _F_

9 [000401] Tietoliikennevalinnat Tehdasasetus Y/N Tehdasasetus Y/N Rob.puh. käytössä _Y_ Eurooppa val. _N_ DTMF valinta _Y_ Tehdasasetusval. _Y_ (N on CF) Kuitt.sir.soit.ump. _Y_ Puh 1-2 varm. _N_ Kuitt.poiskytk. _N_ Puh 1-3 varm. _N_ Laskuri nollaus _N_ Puh 2-3 varm. _N_ PC ID _N_ Varattulinjavalv. _N_ PC autom.vir. _Y_ 1300 Hz I.D. _N_ PC ID kuittaus _N_ Vuor.soitto _N_ TLM Käytössä _Y_ SIA 1 _Y_ TLM Sireeni _Y_ Autom. koodit SIA _N_ FTC Sireeni _N_ Testiläh.min. _N_ TLM+Häl. sir. _N_ Tx-viive min _N_ Tak.soitto _N_ 6-num. asiakask. _N_ Tak.s. sireeni _N_ Linjan katk. _N_ Testilähetys _N_ Comms Misc Tehdasasetus [ ] DTMF yritykset _0_ _0_ _4_ ( ) [ ] Laskurin raja _0_ _0_ _3_ ( ) [ ] AC-vian siirtoviive _0_ _7_ _0_ _0_ (HHMM) [ ] Silmukan siirtov. _0_ _0_ _0_ ( sekunttia) Testikoodin lähetys [ ] Testilähetysväli _0_ _3_ _0_ ( päiviä) [ ] Testisoittoaika _0_ _0_ _0_ _0_ (HHMM) [ ] Varattuviive _0_ _6_ _0_ ( sekunttia) [ ] TLM -vian viive _0_ _0_ _3_ ( tarkistusta) [ ] Valintayritykset#1 _0_ _1_ _0_ ( ) [ ] Valintayritykset#2 _0_ _1_ _0_ ( ) [ ] Valintayritykset#3 _0_ _1_ _0_ ( ) [ ] Valintaviive _0_ _2_ _0_ ( sekunttia) [ ] 4164 Heikko patt.v. _0_ _0_ _7_ ( päiviä) MAXSYS 08/02/99 9

10 Raportointikoodit [ ]! Silmukka hälytys (Silmukka XXX hälytys, XXX = 1-128) [ ]! Silmukka kuittaus (Silmukka XXX kuittaus, XXX = 1-128) [ ]! Silmukan kansisuoja (Silmukka XXX kansis., XXX = 1-128) [ ]! Silmukan kansisuojan kuitt. (Silmukka XXX kansis.kuitt., XXX = 1-128) [ ]! Silmukka vika (Silmukka XXX vika, XXX = 1-128) [ ]! Silmukka vian kuitt. (Silmukka XXX vian kuitt., XXX = 1-128) Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka [ ] [F] [A] [P] näppäimet [F] Hälytys * [A] Hälytys [P] Hälytys [F] Kuittaus * [A] Kuittaus [P] Kuittaus [ ] Muut hälytykset Uhkatunnus Poliisikoodi (Monisilmukkahäl.) Poisk. häl. jälkeen Ovi auki Auki liian kauan Häl. vir. jälkeen Ovi auki kuitt. Auki kauan kuitt. [ ] Muut kansisuojat Yleinen kansisuoja Yl. kansis. kuittaus Näppäimistöluk. [ ] Palohälytykset 2-johdin palohäl. * 2-johdin Vika * Palotesti alkoi 2-johdin kuittaus * 2-johdin viankuitt. * Palotesti loppui Vesivuotohälytys * Vesivuotovika * Palo-ohitus Vesivuotohäl.kuitt. * Vesivuotovian kuitt. * Palo-ohitus loppui * 99 tehdasasetuksena palokeskuksissa (Ei toim. Suomessa). Älä syötä 00 ja FF.

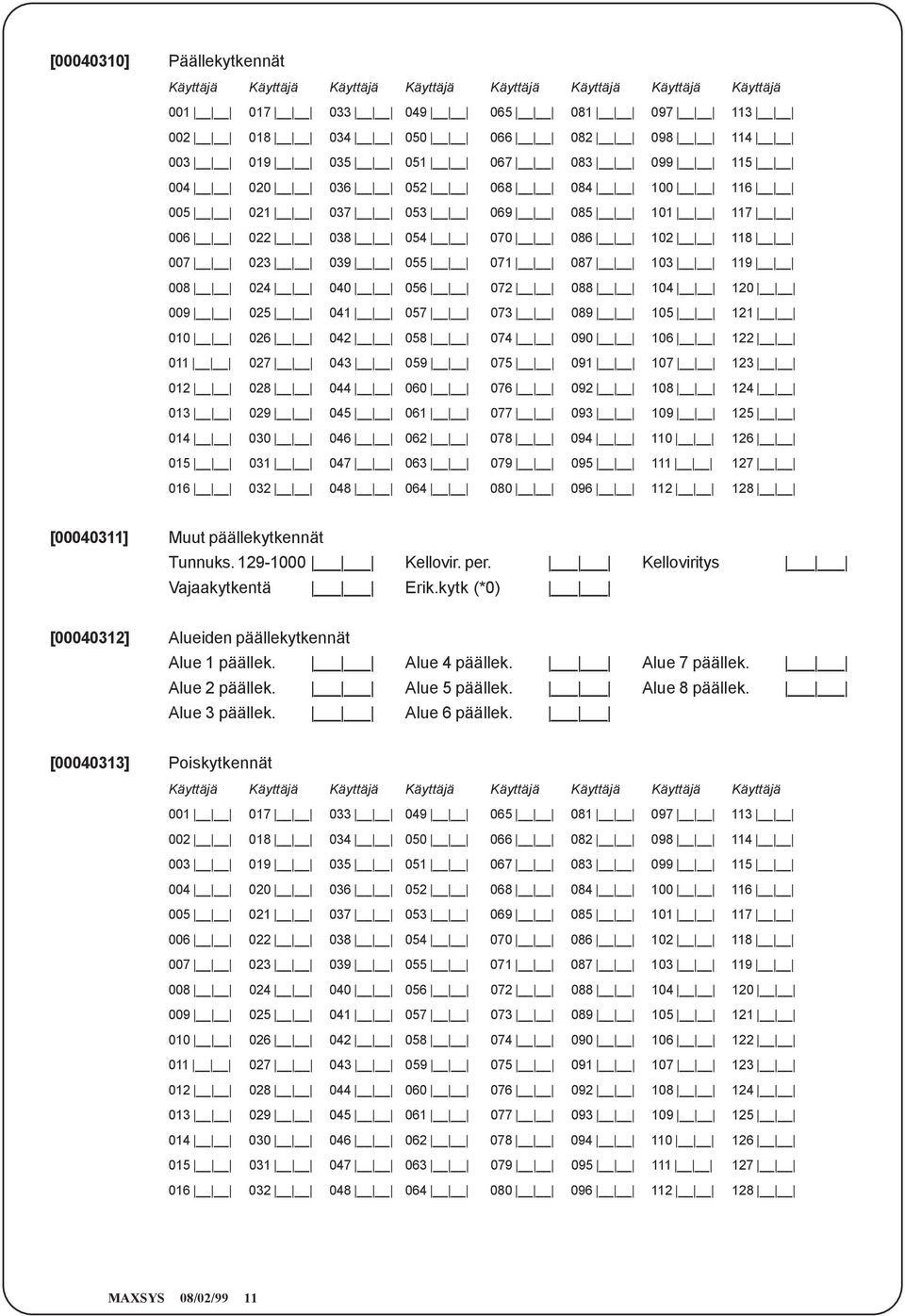

11 [ ] Päällekytkennät Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä [ ] Muut päällekytkennät Tunnuks Kellovir. per. Kelloviritys Vajaakytkentä Erik.kytk (*0) [ ] Alueiden päällekytkennät Alue 1 päällek. Alue 4 päällek. Alue 7 päällek. Alue 2 päällek. Alue 5 päällek. Alue 8 päällek. Alue 3 päällek. Alue 6 päällek. [ ] Poiskytkennät Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä Käyttäjä MAXSYS 08/02/99 11

12 [ ] Muut poiskytkennät Tunnuks Erikoispoisk. Kellopoiskytk. [ ] Alueiden poiskytkennät Alue 1 poisk. Alue 4 poisk. Alue 7 poisk. Alue 2 poisk. Alue 5 poisk. Alue 8 poisk. Alue 3 poisk. Alue 6 poisk. [ ] Järjestelmän huolto KeskusDCVika * TLM kuittaus * Ohj.tila alkoi KeskusACVika * TLM kuitt. linja 2 * Ohj.tila loppui Sireenivika * FTC kuittaus Laiminlyönti Keskus Aux vika * Muisti lähes täysi Kävelytesti alkoi Keskus DC kuitt. * Käyttäjä testi Kävelytesti loppui Keskus AC kuitt. * Periodinen testi * Yl. järj.vika Sireenikuitt. * LINKS testi Yl. järj.vika kuitt. Keskus Aux kuitt. * Periodinen tst vika * WLS HeikkoParVik Combus-vika GND vika * WLS HeikPar kuitt. Combus-kuittaus GND vian kuitt. * Yl. moduliliik.vika TLM-vika * DLS alkoi Yl.mod.l.vian kuitt. TLM-vika, linja 2 * DLS loppui * 99 tehdasasetuksena palokeskuksissa. Älä syötä 00 ja FF LINKS 1000 [ ] 1. numero (31 numeroa, painamalla [*] saat valinnat) [ ] 2. numero (31 numeroa, painamalla [*] saat valinnat) [ ] 3. numero (31 numeroa, painamalla [*] saat valinnat) [ ] DLS Number (31 numeroa, painamalla [*] saat valinnat) [0] Tallenna [2] Tauko 2 Sekunttia [4] DTMF [*] [1] Vapaaääni [3] Tauko 4 Sekunttia [5] DTMF [#] [ ] LINKS Valinnat Tehdasasetus Y/N LINKS Moduuli _N_ Periodinen testi _N_ [ ] Testiväli _0_ _3_ _0_ ( päivää) [ ] Testausaika _0_ _0_ _0_ _0_ (SSMM) [000405] LINKS 2XXX Tehdasasetus Y/N Tehdasasetus Y/N LINKS 2XXX _N_ * Päälle/poiskytkennät _N_ * Hälytys/kuittaus _N_ * Kaikki muut _N_ * * Palokeskuksissa tehdasasetus on Y.

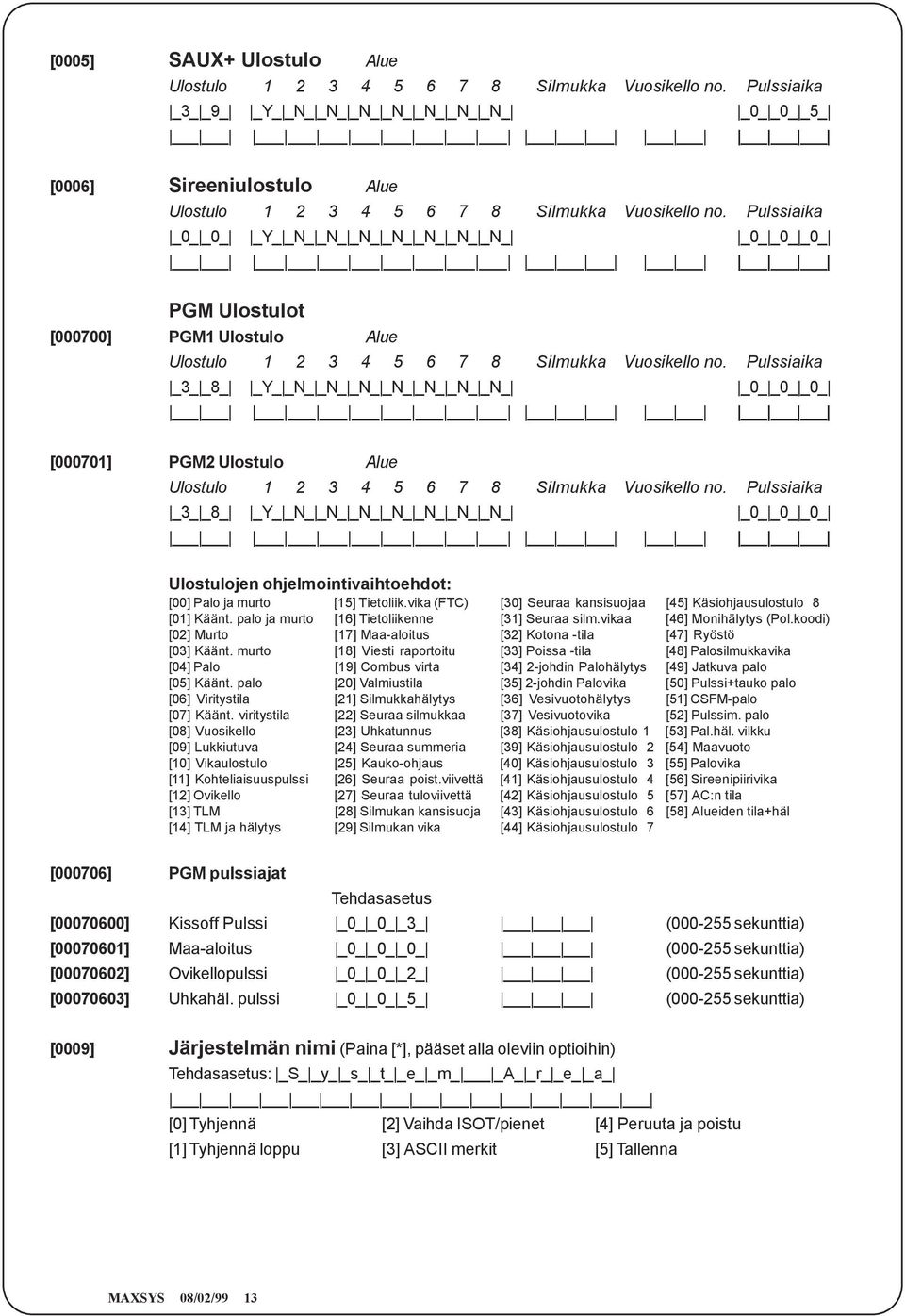

13 [0005] SAUX+ Ulostulo Alue Ulostulo Silmukka Vuosikello no. Pulssiaika _3_ _9_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _0_ _0_ _5_ [0006] Sireeniulostulo Alue Ulostulo Silmukka Vuosikello no. Pulssiaika _0_ _0_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _0_ _0_ _0_ PGM Ulostulot [000700] PGM1 Ulostulo Alue Ulostulo Silmukka Vuosikello no. Pulssiaika _3_ _8_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _0_ _0_ _0_ [000701] PGM2 Ulostulo Alue Ulostulo Silmukka Vuosikello no. Pulssiaika _3_ _8_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _0_ _0_ _0_ Ulostulojen ohjelmointivaihtoehdot: [00] Palo ja murto [15] Tietoliik.vika (FTC) [30] Seuraa kansisuojaa [45] Käsiohjausulostulo 8 [01] Käänt. palo ja murto [16] Tietoliikenne [31] Seuraa silm.vikaa [46] Monihälytys (Pol.koodi) [02] Murto [17] Maa-aloitus [32] Kotona -tila [47] Ryöstö [03] Käänt. murto [18] Viesti raportoitu [33] Poissa -tila [48] Palosilmukkavika [04] Palo [19] Combus virta [34] 2-johdin Palohälytys [49] Jatkuva palo [05] Käänt. palo [20] Valmiustila [35] 2-johdin Palovika [50] Pulssi+tauko palo [06] Viritystila [21] Silmukkahälytys [36] Vesivuotohälytys [51] CSFM-palo [07] Käänt. viritystila [22] Seuraa silmukkaa [37] Vesivuotovika [52] Pulssim. palo [08] Vuosikello [23] Uhkatunnus [38] Käsiohjausulostulo 1 [53] Pal.häl. vilkku [09] Lukkiutuva [24] Seuraa summeria [39] Käsiohjausulostulo 2 [54] Maavuoto [10] Vikaulostulo [25] Kauko-ohjaus [40] Käsiohjausulostulo 3 [55] Palovika [11] Kohteliaisuuspulssi [26] Seuraa poist.viivettä [41] Käsiohjausulostulo 4 [56] Sireenipiirivika [12] Ovikello [27] Seuraa tuloviivettä [42] Käsiohjausulostulo 5 [57] AC:n tila [13] TLM [28] Silmukan kansisuoja [43] Käsiohjausulostulo 6 [58] Alueiden tila+häl [14] TLM ja hälytys [29] Silmukan vika [44] Käsiohjausulostulo 7 [000706] PGM pulssiajat Tehdasasetus [ ] Kissoff Pulssi _0_ _0_ _3_ ( sekunttia) [ ] Maa-aloitus _0_ _0_ _0_ ( sekunttia) [ ] Ovikellopulssi _0_ _0_ _2_ ( sekunttia) [ ] Uhkahäl. pulssi _0_ _0_ _5_ ( sekunttia) [0009] Järjestelmän nimi (Paina [*], pääset alla oleviin optioihin) Tehdasasetus: _S_ _y_ _s_ _t_ _e_ _m_ _A_ _r_ _e_ _a_ [0] Tyhjennä [2] Vaihda ISOT/pienet [4] Peruuta ja poistu [1] Tyhjennä loppu [3] ASCII merkit [5] Tallenna MAXSYS 08/02/99 13

14 Vuosikello Päälle- ja poiskytkentöjen estot [001000XX] Valitse: Kytkentä (Tehdasasetus: N, N = Päällekytkennät, Y = Poiskytkennät) Vuosikello Alueet 1-8 Päälle/poiskytkentöjen estot Kellotaulu Alue (XX = 01-99) (Y/N) (00-99) Tehdasasetus: _N_ _0_ _1_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _N_

15 Aikojen asetus [001001XXYY] Syötä viitenumero, jossa: XX = on kellotaulun numero YY = on jakson numero Aloitusaika (Tehdasasetus: 0000, HHMM) Lopetusaika (Tehdasasetus: 0000, HHMM) Valitse (Tehdasasetus: N, N = No, Y = Yes) Sunnuntai Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Arkipyhä 1 Arkipyhä 2 Arkipyhä 3 Arkipyhä 4 Kelloviritys Kellopoiskytk. Päiväohjaus Aloitusaika Lopetusaika Päivä (Y/N) Arkipyhä (Y/N) Kello- Kello- (XX = 02-99) (HHMM) (HHMM) S M T K T P L viritys poiskytk. Jakso (01-04) (Y/N) (Y/N) [001001XX01] [001001XX02] [001001XX03] [001001XX04] [001001XX01] [001001XX02] [001001XX03] [001001XX04] [001001XX01] [001001XX02] [001001XX03] [001001XX04] [001001XX01] [001001XX02] [001001XX03] [001001XX04] [001001XX01] [001001XX02] [001001XX03] [001001XX04] [001001XX01] [001001XX02] [001001XX03] [001001XX04] [001001XX01] [001001XX02] [001001XX03] [001001XX04] [001001XX01] [001001XX02] [001001XX03] [001001XX04] MAXSYS 08/02/99 15

16 Lomaryhmät PVM PVM PVM PVM PVM (KK/PV/VU) (KK/PV/VU) (KK/PV/VU) (KK/PV/VU) (KK/PV/VU) Lomaryhmä 01 [ ] Lomaryhmä 02 [ ] Lomaryhmä 03 [ ] Lomaryhmä 04 [ ]

17 Kytkentäaikataulut Päälle/pois Kellotaulu Alue Aikataulu (00-99) Tehdasasetus: _0_ _1_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] MAXSYS 08/02/99 17

18 Toimintonäppäimet Näppäimistö01 Valinta (00-26) Näppäimistö09 Valinta (00-26) Valinnat: [ ] [ ] [00] Ei käytössä [ ] [ ] [01] 'Kotona'-viritys (TA: Näpp. 1) [ ] [ ] [02] 'Poissa'-viritys (TA: Näpp. 2) [ ] [ ] [03] Viritys ilman viivettä [ ] [ ] [04] Ovikello On/Off (TA: Näpp. 3) [05] Järjestelmätesti Näppäimistö02 Valinta (00-26) Näppäimistö10 Valinta (00-26) [06] Ohitus [ ] [ ] [07] Vikanäyttö [ ] [ ] [08] Hälytysmuisti [ ] [ ] [09] Käyttäjätunnukset [ ] [ ] [10] Käyttäjätoiminnot [ ] [ ] [11] Pikaviritys (TA: Näpp. 4) [12] Sisätilojen viritys Näppäimistö03 Valinta (00-26) Näppäimistö11 Valinta (00-26) [13] Ulostulo 1 [ ] [ ] [14] Ulostulo 2 (Key 4 Tehdasasetus) [ ] [ ] [15] Ulostulo 3 [ ] [ ] [16] Ulostulo 4 [ ] [ ] [17] Ulostulo 5 [ ] [ ] [18] Ulostulo 6 [19] Ulostulo 7 Näppäimistö04 Valinta (00-26) Näppäimistö12 Valinta (00-26) [20] Ulostulo 8 [ ] [ ] [21] Vian hiljennys [ ] [ ] [22] Hiljennä sireeni [ ] [ ] [23] Hiljennä palohälytys [ ] [ ] [24] Paloharjoitus [ ] [ ] [25] Merkkivalotesti [26] Palotesti Näppäimistö05 Valinta (00-26) Näppäimistö13 Valinta (00-26) [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] Näppäimistö06 Valinta (00-26) Näppäimistö14 Valinta (00-26) [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] Näppäimistö07 Valinta (00-26) Näppäimistö15 Valinta (00-26) [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] Näppäimistö08 Valinta (00-26) Näppäimistö16 Valinta (00-26) [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]

19 Osoitteellinen väylä (AML) [001400] Tehdasasetus Y/N PGM1 AML? _N_ PGM2 AML? _N_ [001401] AML Avain Syötä 00-FF _0_ _0_ [001402] AML Savutestiaikataulut Kellotaulu Alue Kellotaulu Alue (00-99) (00-99) Tehdasas.: _0_ _1_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _0_ _1_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] MAXSYS 08/02/99 19

20 XX = 03 (AML PGM1) tai 04 (AML PGM2) [0014XX00] Rekisteröi laitteet Sarja- Silmukka PGM1/ Sarja Silmukka PGM1/ Sarja Silmukka PGM1/ numero ( ) PGM2 numero ( ) PGM2 numero ( ) PGM [0014XX01] Poista laite (Näppäile [*] valitaksesi silmukka) [0014XX02] Tehdasasetus: AML. Vahvista tehdasasetus näppäilemällä [*].

21 3. Alueohjelmointi ALUE Lisää/muokkaa alue (XX = Alue 01-08) [0100XX00] Alueen asiakastunnus [0100XX01] Tehdasasetus 4-numeroinen tunnus _F_ _F_ _F_ _F_ tai 6-numeroinen tunn _F_ _F_ _F_ _F_ _F_ _F_ Aluevalinnat [F] Käytössä _Y_ [A] Käytössä _Y_ [P] Käytössä _Y_ Aika näytössä _Y_ Näytä menoviive _Y_ Ohitus tunnuksella _Y_ Kelloviritys ja -poiskytkentä _Y_ Kelloviritys tunnuksella _N_ Kelloviritys sireenihäl. _N_ Sireenimerkki _N_ Näppäimistölukitus _N_ Ulostulo 1 vaatii tunnuksen _N_ Ulostulo 2 vaatii tunnuksen _N_ Ulostulo 3 vaatii tunnuksen _N_ Ulostulo 4 vaatii tunnuksen _N_ Ulostulo 5 vaatii tunnuksen _N_ Ulostulo 6 vaatii tunnuksen _N_ Ulostulo 7 vaatii tunnuksen _N_ Ulostulo 8 vaatii tunnuksen _N_ [*6] tunnus _N_ Menoviive sireenivar. _N_ Menoviive kuuluva _N_ Sireenivaroitus poist _N_ Kiirehtivä tuloviive _N_ Tuloviive sir _N_ Menoviivepäätös _N_ Järjestelmähälytys _N_ Järjestelmän tila _N_ Ilm.res.tunn#2 _Y_ Hälytys muistissa _Y_ Vikatila _N_ Alueiden ajat [0100XX0200] Tuloviive _0_ _3_ _0_ ( sekunttia) [0100XX0201] Menoviive _1_ _2_ _0_ ( sekunttia) (060 palok.) [0100XX0202] Lisätuloviive _0_ _4_ _5_ ( sekunttia) (060 palok.) [0100XX0203] Lisämenoviive _1_ _2_ _0_ ( sekunttia) [0100XX0204] Laiminlyönti _0_ _0_ _0_ ( days) [0100XX0205] Kloviritys, esihälytysaika _0_ _0_ _1_ ( minuuttia) No.. asiakastunnus Alue. Alueen [F] käytössä [A] käytössä [P] käytössä Aika näytössä Näytä menoviiv Ohitus tunnuks Klovir ja poisk. Klovir tunnuks Klovir sireen Sireenimerkki Näpp.lukitus Ulostulo 1 tunn Ulostulo 2 tunn Ulostulo 3 tunn Ulostulo 4 tunn Ulostulo 5 tunn Ulostulo 6 tunn Ulostulo 7 tunn Ulostulo 8 tunn [*6] tunnus Menoviive sir. Menoviive kuul Sir var poist Kiir tuloviive Tuloviive sir. Menoviivepäät. Järjestelmähäl. Järj.tila Ilm.res.tunn#2 Häl muistissa Vikatila Tuloviive Menoviive Lisätuloviive Lisämenoviive Laiminlyönti Kloviritys Esihälytys MAXSYS 08/02/99 21

22 Silmukoiden määrittely (XX = Alue 01-08) [0100XX0300] Lisää silmukka [0100XX0301] Muokkaa silmukkaa [0100XX0302] Poista silm "SILMUKKA XXX" Sireeni kuuluva Tehdasasetukset [00] Vakioviive... _Y_ _N_ _Y_ _Y_ _N_ _Y_ _N_ _N_ [01] Lisäviive... _Y_ _N_ _Y_ _Y_ _Y_ _Y_ _N_ _N_ [02] Välitön... _Y_ _N_ _Y_ _Y_ _N_ _Y_ _N_ _N_ [03] Sisätila... _Y_ _N_ _Y_ _N_ _N_ _Y_ _N_ _N_ [04] Sisätila viive... _Y_ _N_ _Y_ _N_ _N_ _Y_ _N_ _N_ [05] Kotona/Poissa... _Y_ _N_ _Y_ _N_ _Y_ _Y_ _N_ _N_ [06] Kotona/Poissa Viive... _Y_ _N_ _Y_ _N_ _Y_ _Y_ _N_ _N_ [07] Palo... _Y_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ [08] Viiveellinen palo... _Y_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ [09] Palo, Autom kuitt... _Y_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ [10] Vesivuoto... _Y_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ [11] Palovalvonta... _N_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ [12] 24 h Sireeni... _Y_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [13] 24 h Sir/summeri... _Y_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [14] 24 h Summeri... _Y_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [15] 24 h Tekninen... _N_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [16] 24 h Kaasu... _Y_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [17] 24 h Lämmitys... _Y_ _Y_ _N_ _N_ _N_ _N_ _N_ _N_ [18] 24 h Ensiapu... _N_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [19] 24 h Hätä... _Y_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [20] 24 h Vesi, kosteus... _Y_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [21] 24 h Pakastin... _Y_ _N_ _Y_ _N_ _N_ _N_ _N_ _N_ [22] 24 h Ryöstö... _N_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ [23] 24 h Paniikki... _N_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ [24] 24 h Kansisuoja... _Y_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ [25] Ohisulkija pulssi... _Y_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ [26] Ohisulkija pito... _Y_ _N_ _N_ _N_ _N_ _N_ _N_ _N_ [27] Vastauspakko... _N_ _N_ _Y_ _N_ _Y_ _N_ _N_ _N_ [28] Links Valvonta... _N_ _N_ _Y_ _N_ _Y_ _N_ _N_ _N_ [29] Links Vastaus... _N_ _N_ _Y_ _N_ _Y_ _N_ _N_ _N_ Sireeni pulssim. Ohitus mahdollinen Järjestelmä Alue Silmukan Silmukan Silmukka nimi tyyppi Ovikello Pakkoviritys Hälytyslaskuri Tietoliik.viive Vesivuotoviive Sireeni kuuluva Sireeni pulssim. Ohitus mahdollinen Ovikello Pakkoviritys Hälytyslaskuri Tietoliik.viive Vesivuoto

23 Alueiden nimet (Tehdasasetus: Alue X, Näppäile [*] päästäksesi am. valintoihin) [ ] Alue 1 Nimi [ ] Alue 2 Nimi [ ] Alue 3 Nimi [ ] Alue 4 Nimi [ ] Alue 5 Nimi [ ] Alue 6 Nimi [ ] Alue 7 Nimi [ ] Alue 8 Nimi [0] Tyhjennä [2] Vaihta ISOT/pienet [4] Peruuta ja poistu [1] Tyhjennä loppu [3] ASCII merkit [5] Tallenna (XX = Alue 01-08) [0100XX05] Kulkutasojen aikataulut (Tehdasasetus: 01) TasoKlotaulu no.taso Klotaulu Taso Klotaulu Taso Klotaulu Taso Klotaulu Taso Klotaulu (00-99) (00-99) (00-99) (00-99) (00-99) Ulostulojen nimet (Tehdasasetus: Käsiohjaus no. #, Näppäile [*] päästäksesi valintoihin) [0100XX0601] Käsiohjaus no. 1 [0100XX0602] Käsiohjaus no. 2 [0100XX0603] Käsiohjaus no. 3 [0100XX0604] Käsiohjaus no. 4 [0100XX0605] Käsiohjaus no. 5 [0100XX0606] Käsiohjaus no. 6 [0100XX0607] Käsiohjaus no. 7 [0100XX0608] Käsiohjaus no. 8 [0] Tyhjennä [2] Vaihda ISOT/pienet [4] Peruuta ja poistu [1] Tyhjennä loppu [3] ASCII merkit [5] Tallenna [0101] Poista alue "Alue X" (X = 1-8), paina [*] tuhoaksesi (Alue Nimi). [0102] Kopioi alue Mistä alueesta? "Alue X" (X = 1-8) Mihin alueeseen? "Alue X" (X = 1-8) MAXSYS 08/02/99 23

24 APPENDIX A ASCII Characters Rimex Print: 3.0
