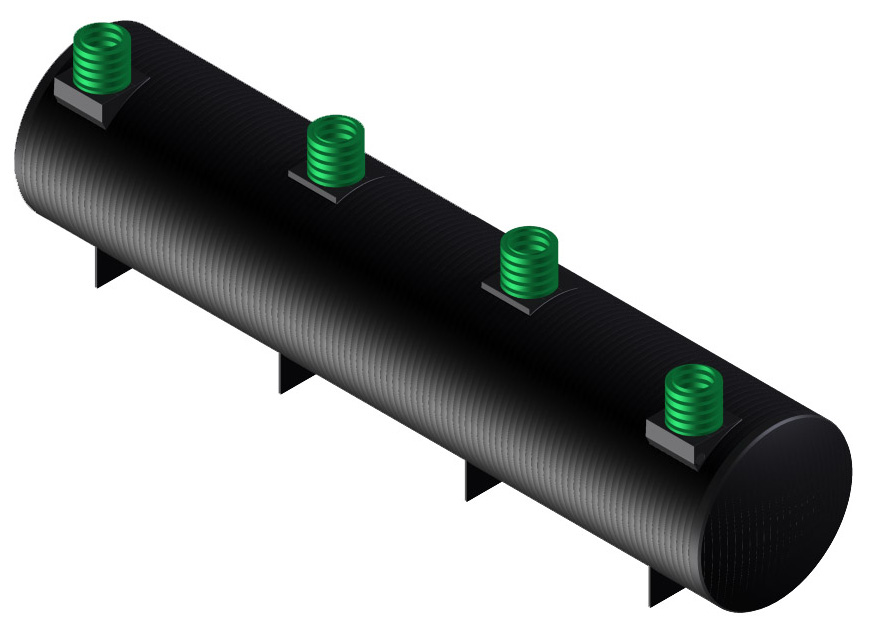

1 KÄYTTÖOHJE: SUURI SAOSTUSKAIVO 8-44 ³ - FI Versio SA 8000ce (< l = 3 osastoa) Tuloyhde Tarkastus/puhdistus/iesluukku Lähtöyhde SA (< l = 4 osastoa) KÄYTTÖOHJE: SUURI SAOSTUSKAIVO 8-44 ³ 14 FANN VA-teknik AB SS-EN /A1:2004 Jätevedet Käsittelyjärjestelät 50 henkilöön saakka Osa 1: Teollisesti valistetut saostuskaivot Kolannen osapuolen hyväksyntä: Sveriges Provnings- och Forskningsinstitut Saostuskaivo (WC+Haraat veedet) SA 8000ce/SA 12000ce/ SA 16000ce Norikapasiteetti: NC 8 3 /NC 12 ³/NC 16 ³ Vuorokausivirtaus: 4 3 /6 ³/8 ³/vuorokausi Nestekapasiteetti: Hyväksyntä Vesitiiviys (vesitesti): Hyväksytty Lujuus: Hyväksytty (1 päälletäytöllä sis. pohjavesi) Kestävyys / ateriaali: Hyväksytty / Polyeteeniuovi (PE) FANNin suurten saostuskaivojen sarja sisältää 10 saostuskaivoallia, jotka on tarkoitettu WC-, kylpy-, astianpesu- ja pesujätevesille (WC+Haraat vedet) henkilölle (5-35 taloutta) vuosittain tehtävälle lietteen tyhjennykselle. Kun saostuskaivoa käytetään yhdessä EkoTreat-fosforinsaostusyksikön kanssa, se soveltuu 13:sta jopa 87:lle hengelle, kun lietteen poisto on kerran vuodessa. Saostuskaivo on itoitettu vakiona enintään 300 l kylpyaeen tyhjennykselle. Suureat kylpyaeet tulee huoioida itoituksessa. Jos käytössä on 300 l suurepi kylpyae, voi olla tarpeen laajentaa koko jatkopuhdistuksen kapasiteettia, koska kylpyaeesta tuleva suuri vesiäärä ylittää taloudelle päivää kohden lasketun keskiääräisen jätevesiäärän. Saostuskaivoilla on CE-erkintä standardin SS-EN ukaisesti niille alleille, joille se on ahdollista, ts. SA 8000ce, SA 12000ce ja SA 16000ce. Lupa-asiat Ennen saostuskaivon asentaista on kunnan ypäristöviranoaiselta tai uulta asiasta vastaavalta viranoaiselta saatava asianukainen lupa. FANN VA-teknik AB vahvistaa, että SA 8000ce, SA 12000ce ja SA 16000ce on valistettu seuraavien vaatiusten ukaisesti: SS-EN / A1:2004. Mallisarjan uut saostuskaivot, SA SA 44000, on valistettu saojen periaatteiden ja EN vaatiusten ukaisesti. FANN Ypäristötekniikka Oy puh: s-ail: yynti@fann.se Sellukatu 5 B 11, TAMPERE puh: Sijoittainen Yleistä Saostuskaivon nosto tapahtuu säiliön ypäri ulottuvilla nostoliinoilla. Se tulisi sijoittaa kiinteään aakerrokseen, ieluiten sorasta koostuvaan. Kaivoa ei saa upottaa hyvin löysään aa-ainekseen, kuten peheään saveen, utaan, turpeeseen tai vastaaviin. Saostuskaivoa ei saa sijoittaa paikkoihin, joissa pohjaveden korkein taso nousee korkeaalle kuin poistoputken alareuna. Huoioi että jäätyinen voi vaikuttaa säilön toiintaan routivilla ailla. 1 (3)

2 KÄYTTÖOHJE: SUURI SAOSTUSKAIVO 8-44 ³ - FI Saostuskaivoalli Maks. äärä PE Säiliön pituus, Säiliön korkeus, Säiliön Ø, VG sisään VG ulos Suurin PE-äärä fosforisaostuksella Märkätilavuus ³ SA 8000ce ,5 1,83 1,7 1,65 1,55 > 8 SA 12000ce ,1 2,03 1,9 1,89 1,79 > 12 SA 12000ce ,4 2,23 2,1 2,08 1,98 > 16 SA ,9 2,23 2,1 2,08 1,98 > 20 SA ,6 2,43 2,3 2,30 2,20 > 24 SA ,4 2,43 2,3 2,30 2,20 > 28 SA ,0 2,43 2,3 2,30 2,20 > 32 SA ,6 2,63 2,5 2,52 2,42 > 36 SA ,3 2,63 2,5 2,52 2,42 > 40 SA ,6 2,63 2,5 2,52 2,42 > 44 Maanpinnan tasossa sijoita saostuskaivo ahdollisian kauas vesilähteistä, jotta saastuisen vaara vältetään. Jos saostuskaivo tyhjennetään iulla, se on sijoitettava niin lähelle iuauton pysäytyspaikkaa kuin ahdollista. Etäisyys tulee rajoittaa 25 etriin. Ajoneuvon aiheuttaa kuoritus ei saa vaikuttaa kaivoon. Korkeussuunnassa Huoioi suurin sallittu iukorkeus lietteen poistoa varten. Saostuskaivo tulisi sijoittaa niin, että sakokaivon pohjan ja lietteeniuajoneuvon korkeusero on enintään 6 etriä. Kaivanto Katso alla olevasta taulukosta pienin tarvittava kaivusyvyys eri kokoisille säilöille. Mittaa täytyy usein lisätä sortuisvaran tai ankkurilevyn valaisen takia. Tiheisiin aa-aineksiin, kuten ulta- ja saviaihin asennettaessa kaivanto tulee vieäröidä valuisputkella ja urskeella (16-32 ), jotta varistetaan että pohjaveden taso tai pintavesi ei voi nousta poistoputkea korkeaalle. Ankkurointi Suuret saostuskaivot tulee aina ankkuroida kiristysliinoilla estäään ahdollisen pohjaveden aiheuttaa nostovoia. Varista, että liinojen soljet asettuvat ahdollisian korkealle ilan että ne tulevat säiliötä vasten, jotta vältetään pohjaveden vaikutus niihin. Esierkki ankkuroinnista betoniin tai peruskallioon. Saostuskaivoalli Kaivannon vähiäisitat, pituus x leveys x syvyys, SA 8000ce 7,5 x 4,8 x 2,5 SA 12000ce 8,1 x 5,5 x 2,7 SA 16000ce 8,4 x 6,3 x 2,9 SA ,9 x 6,3 x 2,9 SA ,9 x 7,1 x 3,1 SA ,4 x 7,1 x 3,1 SA ,6 x 7,1 x 3,1 SA ,0 x 8,0 x 3,3 SA ,6 x 8,0 x 3,3 Säiliön nosto Säiliötä nostettaessa voidaan käyttää yös haarukkanostinta säiliön ypäri enevien silukoiden avulla. Varista, että silukat enevät suorassa säiliön ypäri eivätkä kosketa säiliön tuloihin ja lähtöihin eivätkä liitäntöihin ja vahvikkeisiin. Huoioi tankin päällä ja sisällä ahdollisesti oleva lui tai vesi, koska se saattaa aiheuttaa epätasapainon nostettaessa. Ankkurointi voidaan tehdä kallioon, betonilaattaan tai uuhun vastaavaan. Betoniankkuria käytettäessä tulee betonilaatan painon olla 1,5 x tankin tilavuus ja pinta-alaltaan sen tulee olla niin suuri kuin ahdollista. Betonin tiheys on noin 2,3 tonnia/³. Ankkurointi tapahtuu synteettisistä kuiduista valistetuilla liinoilla, jotka sijoitetaan ahdollisian tasaisesti jakautuneina saostuskaivon ypäri. Tarkista, että kaikki liinat ovat yhtä kireällä. Kiristysliinojen ja ankkurointipulttien ateriaalin tulee olla kestävää tai ruostuista vastaan suojattua kestääkseen aaperässä. Katso yös seuraava taulukko. Saostuskaivoalli Sidontahihnojen (6 tonnia) äärä Betoni, tonnia Betoni ³ SA 8000ce ,2 SA 12000ce ,8 SA 12000ce ,4 SA ,0 SA ,6 SA ,3 SA ,1 SA ,5 SA ,1 SA ,7 FANN Ypäristötekniikka Oy puh: s-ail: yynti@fann.se Sellukatu 5 B 11, TAMPERE puh: (3)

3 KÄYTTÖOHJE: SUURI SAOSTUSKAIVO 8-44 ³ - FI Se perustuu oletukseen, että täyttöateriaalin tiheys on 1700 kg/ 3 tai eneän, joka on tavanoainen suoja-aineena käytettävälle soralle. Kaivannon reunan tulee olla n. 30 astetta kallistettu, jotta se pysyy auki. Tää voi vaihdella, koska erilaisilla aalajeilla on erilaisia sortuiskulia. Suurean kulan käyttö voi olla tarpeen. Kaivannon reunan ja saostuskaivon välinen etäisyys lasketaan seuraavalla kaavalla: 35 c +(0,5 x saostuskaivon halkaisija). Esierkiksi saostuskaivon SA 8000ce, halkaisijaltaan 170 c, kaivannon reunan ja säiliön väliatka on 120 c oleilla puolilla. (35 +(0,5x170)= c = 120 c). Pohjavesivieäri suositellaan aina rakennettavaksi. Sen täytyy olla kaivannossa niin syvällä kuin ahdollista ja johtaa pohjavesi pois. Yhdistäinen Suurien saostuskaivojen sisäänenot ja ulostulot on tarkoitettu liitettäväksi 160 uoviputkiin. Asunnosta tulevan putken tulisi olla suoraan vedetty ja kaltevuudeltaan tasainen taitepisteiden välillä. Kaadon tulee olla vähintään 1:100. Liitoskappale on asennettava suunnan uuttuessa aanpinnan tasossa tai korkeussuunnassa. Korotuskappaleet Saostuskaivo on varustettu korotuskappaleella, joka asennetaan erillisen ohjeen ukaisesti. Korotuskappaletta voidaan leikata tai pidentää sopiaan valiiseen aanpintaan. Huoaa, että aanpinnan yläpuolelle on jätettävä 0,5-1 rengasta. Vuototarkistus Varistaaksesi ettei asennuksen aikana ole tullut vaurioita, voidaan tehdä vuototarkastus ruotsalaisen standardin SS: ukaisesti. Täyttö Täyttöassoja ei saa kipata. Laita kaivannon pohjalle (yös betonilaatalle) 25 c paksu kerros kivetöntä soraa, raekoko 2 8. Sijoita saostuskaivo alustalle ja ankkuroi se. Saostuskaivon ypärille laitetaan sitten vähintään 30 c paksuudelta edellä ainitun kaltaista soraa. Sora tulee pakata hyvin, varsinkin säiliön pohjaosaa vasten. Se tulee tehdä käsin, jotta vältetään holvautuat. Viieinen täyttö tehdään aiein kaivetulla aalla. Täyttökorkeus on enintään 1 etri itattuna saostuskaivon yläpinnasta. Jos täyttöateriaalin tiheys on alle < 1700 kg/³, voidaan täyttökorkeutta kasvattaa 1,5 etriin. Esierkiksi hiekan tiheys on 1,5 tonnia/³ ja saven 2,2 tonnia/³. Tiivistäistä ei saa tehdä 40 c lähepänä säiliön yläpintaa. Käyttö Yleistä - Paikalliset ypäristöviranoaiset käsittelevät saostuskaivoihin liittyviä kysyyksiä. Ennen saostuskaivoa on asennettava rasvanerottiet, jos siihen johdetaan tavanoaista talousjätevettä rasvapitoisepaa vettä, kuten esi. ravintolan, leipoon tai vastaavan yrityksen jätevesiä. Tyhjennysväli Tyhjennysväli riippuu kuorituksesta, fosforisaostuksen käytöstä, jne., ja se lasketaan syksystä syksyyn. Jos kelluva lietekerros on yli 10 c paksuinen tai jos pohjaliete on noussut säiliön puoleenväliin, on säiliö välittöästi tyhjennettävä lietteestä. Liete ei saa ulottua lähtöyhteen vaientieen. Jos lietettä on lähtöyhteen vaientiessa, tulee laitteeseen liian suuria ääriä rasvaa. Liete on tyhjennettävä ja tarvittaessa asennettava rasvanerottiia. Tarkastus/puhdistus Tulo- ja lähtöyhteet sekä väliosastot ovat käytettävissä sekä tarkastukseen että puhdistukseen. Takaisinhuuhteluvesi Takaisinhuuhteluvettä vedenpuhdistaosta (uraanisuodatin, vedenpehennin ja vastaavat) ei saa kytkeä vieäriverkkoon, koska se voi uuttaa veden keiallisia oinaisuuksia, jolla on negatiivinen vaikutus saostuskaivon toiintaan. Nielliskapasiteetti Nielliskapasiteetti (NC) on saostuskaivon kokonaisärkätilavuus pyöristettynä lähipään kokonaiseen kuutioetriin. Vuorokausivirtaus Vuorokausivirtaus lasketaan illasta iltaan. Vesitiiviys Saostuskaivo täytetään vedellä eikä vuotoja saa esiintyä. Lujuus Säiliön lujuuden osoittaiseen on oleassa useita eneteliä. Eleenttienetelällä saadut laskennalliset tulokset osoittavat, että uodonuutokset ovat pieneät kuin EU-noreissa vaaditut. Muodonuutosten tulee olla < 20 %. Suurin itattu uodonuutos on 6 %. Kestävyys / ateriaali: Mallien SA 8000ce, SA 12000ce ja SA 16000ce kestävyys on standardin EN ukainen. Muille allisarjan kokoluokille käytetään Verksnor ääritystä pohjana, jossa etupäässä neljää eri tekijää käytetään kestävyyden äärittäiseen: UV-stabiilisuus ei-ustille ateriaaleille, pitkän aikavälin kestävyys, jännitysurtuakestävyys ja viruiskerroin. Saostuskaivot valistetaan rotaatiovaletusta polyeteenistä, joka on testattu ja täyttää vaatiukset. Suurin kerroksen paksuus () pakattuna Materiaali Sora, hiekka, urske Lietteinen hiekka, liet teinen sora Täristin, 70 kg Tärinälevy, 100 kg 0,30 0,15 0,20 Tärinälevy, 200 kg 0,25 0,10 0,15 Tuuletus Saostuskaivon tuuletus järjestetään kytkeällä se rakennuksen tuuletettuun vieäriin. HUOM! Tuuletusputken tulee olla katon harjan yläpuolella jotta se toiisi parhaalla tavalla eikä siinä saa olla tyhjiöventtiiliä tai uuta vastaavaa laitetta. Tuuletus tulee pitää avoiena. HUOMAA! Ota huoioon yrkyllisten kaasujen uodostuisen riski, josta voi seurata välitön hengenvaara. Älä koskaan ene toiinnassa olevaan saostuskaivoon. Huolehdi riittävästä ilanvaihdosta säiliössä työskenneltäessä. Älä koskaan ene säiliöön sisälle! FANN Ypäristötekniikka Oy puh: s-ail: yynti@fann.se Sellukatu 5 B 11, TAMPERE puh: (3)
