1 XTP6 PUUTARHAJYRSIN TILLER Käyttöohje Instruction manual HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. NOTE! Read the instruction manual carefully before using the machine and follow all given instructions. Save the instructions for further reference. Maahantuoja / Importer: ISOJOEN KONEHALLI OY Keskustie 26, Kauhajoki As, Finland Tel , Fax

2 Onnittelumme tämän laadukkaan ESPINA-tuotteen valinnasta! Toivomme ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa! TEKNISET TIEDOT moottori 6,5HP, OHV, 4-tahtinen, ilmajäähdytteinen vaihteet 1 eteenpäin + peruutusvaihde pyörimisnopeus 3600r/min moottorin tilavuus 196cc jyrsintäleveys 750mm jyrsintäsyvyys 150mm polttoainesäiliön tilavuus 3,6L paino 52kg TURVAOHJEET JA VAROITUKSET 1. Polttoaineeksi suositellaan lyijytöntä bensiiniä. Käsittele bensiiniä aina varovasti, sillä se on herkästi syttyvää ja räjähdysaltista. - Älä tupakoi. - Ei avotulta tai kipinöitä ympäristössä. - Moottori kuumenee käytön aikana. Lisää polttoainetta vasta, kun moottori on jäähtynyt sen sammuttamisen jälkeen. - Pyyhi kaikki läikkynyt polttoaine huolellisesti pois ennen moottorin käynnistämistä uudelleen. 2. Älä päästä sivullisia henkilöitä tai lemmikkieläimiä laitteen eteen tai läheisyyteen välttääksesi vakavan loukkaantumisen vaaran. 3. Ennen moottorin käynnistämistä: - Käyttäjän tulee olla terve ja hyvässä työkunnossa. - Älä pukeudu roikkuviin vaatteisiin tai pidä sandaaleja tai ole avojaloin. - Pidä sivulliset henkilöt sekä lemmikkieläimet vähintään 10m etäisyydellä laitteesta. - Poista mahdolliset esteet työalueelta (esim. oksat, kivet, rautalangat, narut tai lasi). - Huomioi puut ja kaivot. - Tarkista laitteen osien kunto, erityisesti hihnansuojus, roiskesuoja sekä käynnistin. 4. Anna moottorin tyhjäkäydä noin minuutti käynnistyksen jälkeen. Nosta laitetta ylös ja paina kytkinvivusta, jolloin jyrsinterät alkavat pyöriä. Älä laske laitetta ennen kuin jyrsinterät pysähtyvät sen jälkeen, kun olet vapauttanut kytkinvivun. 5. Älä pidä molempia vaihdevipuja (eteenpäin/peruutus) pohjassa samanaikaisesti, ettei laite rikkoonnu. 6. Varmista, ettei käyttäjän takana ole esteitä tai ojaa, kun laitetta käytetään peruutusvaihteella. Käyttäjä saattaa kaatua ja loukkaantua. 7. Älä käytä laitetta jyrkässä maastossa (yli 10º). 8. Älä täytä polttoainesäiliötä enempää kuin 2/3 työskennellessäsi kaltevassa maastossa (alle 10º). Työstä mäkeä aina poikittain, älä koskaan ylös ja alas. 9. Hätätilanteessa vapauta kytkin välittömästi ja sammuta moottori. 10. Varmista, että moottori sammuu ja sytytystulppa on irrotettu. 11. Huolehdi kunnollisesta ilmanvaihdosta aina kun moottori on käynnissä. Älä lisää polttoainetta tai käynnistä moottoria suljetussa tilassa. FI

3 OSAT Kuva Moottori 8. Kädensija 15. Öljyn täyttötulppa 2. Kannatin 9. Tanko 16. Kytkin 3. Pultti 10. Syvyydensäädin 17. Ketjukotelo 4. Ohjaustangon säädin 11. Hihnansuojus 18. Jyrsinterä 5. Jarru 12. Roiskesuoja 19. Käynnistin 6. Peruutus 13. Teräpyörä 7. Eteenpäin 14. Etupyörä KÄYTTÖ 1. Ennen käyttöä: Kokoa ohjaintanko kuvan 2 mukaisesti. Poista pultti (4) ja säädin (1) ja aseta ohjaintangot kannattimeen (5). Kiinnitä pultti (4) mutterin avulla. Aseta säädin (1) paikalleen ja valitse sopiva reikä (2). Kiristä säädin hakasella (3). Kuva Säädin 2. Säätöreikä 3. Hakanen 4. Pultti 5. Kannatin Moottoriöljyksi suositellaan SAE 10W-30 kaikkiin lämpötiloihin. Kiinnitä öljysäiliön (0,4L) korkki huolellisesti estääksesi vuodot.

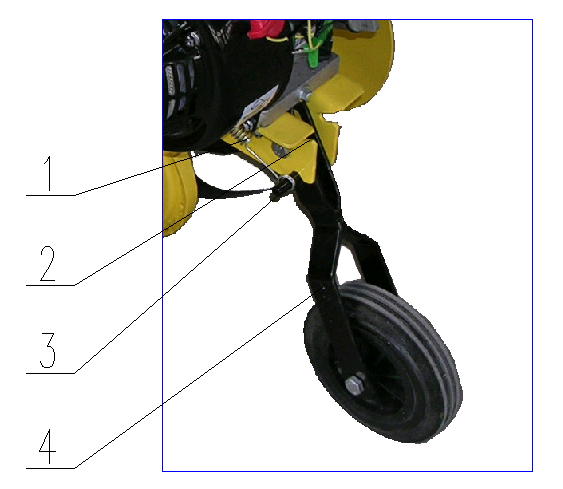

4 Polttoaineeksi suositellaan lyijytöntä 95 bensiiniä Sulje polttoainesäiliön (3L) korkki huolellisesti estääksesi vuodot. Pyyhi kaikki läikkynyt polttoaine huolellisesti pois ennen moottorin käynnistämistä 2. Käynnistä moottori. Anna käydä noin minuutti. 3. Kytkinvipu yhdistää moottorin vaihteistoon. Kytkinvipua painettaessa voimansiirto kytkeytyy ja vapautuu päästettäessä vivusta irti. Kun laitetta kohotetaan ja kytkinvipua painetaan, jyrsinterät alkavat pyöriä. Vapauta vipu noin 30 sekunnin kuluttua pyörimisen alkamisesta. Varmista, että jyrsinterät pysähtyvät ja laske laite maahan. Sammuta moottori. 4. Etupyörä helpottaa laitteen siirtämistä paikasta toiseen. Aseta etupyörä ala-asentoon ja työnnä lukitsintappi (3) sisään. Kohota laitetta ohjaustangosta niin, että sitä voi kuljettaa etupyörän varassa. Nosta etupyörä takaisin yläasentoon ja lukitse ura (2) tapilla ennen jyrsinnän aloittamista. Kuva Jousi 2. Ura 3. Lukitustappi 4. Etupyörän kannatin 5. Anna moottorin käydä noin minuutti käynnistämisen jälkeen ja säädä sen nopeutta säätöventtiilistä. 6. Pitele molemmin käsin tiukasti ohjaustangoista ja purista varovasti kytkinvipua. 7. Syvyydensäätimellä voidaan säädellä jyrsintäsyvyyttä poistamalla pidike (2) ja liu uttamalla säädintä ylös tai alas. Mitä alempana säädin on, sitä syvemmälle jyrsintä yltää. 8. Syvyydensäätimen sopiva korkeus riippuu jyrsittävän maaperän tyypistä ja olosuhteista. Säädä säätimen korkeutta irrottamalla ensin lukkomutteri ja pidike (2). Aseta sitten säädin sopivalle korkeudelle ja kiinnitä lopuksi pidikkeen avulla. Kuva Jousikiinnike 2. Pidike 3. Syvyydensäädin

5 9. Kovaa maata jyrsittäessä siirry vaiheittain matalasta syvään jyrsintään. 10. Kallista kääntyessäsi laitetta takakenoon, jolloin kääntyminen helpottuu. 11. Säädä etenemisnopeutta painamalla kytkinvipua varovasti. 12. Vapauta kytkinvipu ja sammuta moottori, kun laitetta ei käytetä tai pidät taukoa. 13. Kun laitetta halutaan siirtää, aseta etupyörä ala-asentoon. Pehmeällä maaperällä on helpompaa vetää laitetta kuin työntää sitä. Muista nostaa laitetta ohjaustangoista niin, etteivät jyrsinterät kosketa maata. 14. Jyrsintäleveyttä voidaan kasvattaa 75cm:iin irrottamalla ensin molemmat teräpyörät. Lisää sitten kaksi lisäjyrsinterää akseliin ja kiinnitä teräpyörät huolellisesti kiinnittimillä (Ks. Kuva 1 ja räjäytyskuva). 15. Halutessasi peruuttaa, vapauta laitetta eteenpäin vievä kahva ja paina peruutuskahvasta. HUOLTO Huomioi, että huolto-ohjeet koskevat normaaliolosuhteita. Mikäli käytät laitetta erikoisissa olosuhteissa, kysy tarkempia huolto-ohjeita laitteen jälleenmyyjältä. 1. Sammuta moottori ja irrota sytytystulppa ennen huoltoa. 2. Anna moottorin ja pakoputken jäähtyä, etteivät kuumentuneet osat aiheuta palovammaa. 3. Käytä suojakäsineitä suojamaan käsiäsi teräviltä jyrsinteriltä. 4. Puhdista jyrsinterät mullasta ja levitä niihin syöpymiseltä suojaavaa öljyä. 5. Valuta polttoaine kokonaan pois, mikäli laite varastoidaan yli kuukaudeksi. 6. Alla olevat huoltotoimet saa suorittaa ainoastaan pätevä huoltaja. Huoltoväli: Joka käyttökerta 1 kk/ 20h jälkeen 3kk/ 50h jälkeen 8kk/ 100h jälkeen Huollettava osa: Moottorin öljy Tarkista taso O Vaihda O O Vaihteiston öljy Tarkista O Ilmasuodatin Tarkista O Puhdista O Vaihda Hihnan kireys Säädä O O Sytytystulppa Puhdista O Vaihda Vuosittain/ 300h jälkeen O Kipinänsammutin Puhdista O Sakkakuppi Puhdista O Polttoainesäiliö Puhdista O ja suodatin Polttoaineletku Tarkista ja vaihda O tarvittaessa Valmistaja pidättää oikeuden muutoksiin ilman erillistä ilmoitusta tai lisävelvoitteita. O

6 Congratulations for choosing this high-quality ESPINA tool! We hope it will be of great help to you. Remember to read the instruction manual before using the tool for the first time in order to ensure safe usage. If you have any doubt or problems, please contact your dealer or the importer. We wish you safe and pleasant work with this tool! TECHNICAL DATA EN Motor Gear Rotation speed Engine model Working width Working depth Tank capacity Weight 6,5HP, OHV, 4 stroke, air cooled 1 forward + reverse 3600r/min 196cc 750mm 150mm 3, 6L 52kg SAFETY INSTRUCTIONS AND WARNINGS 1. Non-lead gasoline is recommended for the engine fuel. Gasoline is flammable and explosive. Take extreme care when handling gasoline. - No smoking. - No flame and spark in the area around. - Engine becomes very hot in the operation. Adding the fuel until the engine is cool down after switch off. - Restart the engine only after all the spillage on the machine is wrapped off. 2. Do not allow bystanders or pets to stand in front of or around the machine. This may cause serious injury. 3. Before starting the engine. - The operator should be healthy and in good working condition. - Do not wear loose clothes or wear slippers or bare feet while operation. - Keep bystanders or pets at least 10m far from the machine. - Clear away the obstacles in the working area before operation (like wood stick, stone, iron wire, rope, or glass). - Look out for trees and well in the working area. - Check and make sure each component is properly fixed, especially belt cover, mudguard, and starter. 4. Keep the engine idly running about one minute after starting the engine. Lifting the tiller up and pressing the clutch lever, the tines will be rotating. Do not put the machine down until tines stop moving after releasing the clutch lever. 5. Do not fasten the forward lever and the reverse lever at the same time otherwise the machine will be destroyed. 6. Do not operate the machine on a slope (more than 10º). 7. Do not add fuel more than 2/3 of the fuel tank while operating on a slope (less than 10º). Always operate across the slop and never attempt to work up and down. 8. Check whether there are any stumbling blocks or ditches behind the operator while reversing the tiller. Otherwise the operator may fall down or injure him or herself. 9. If any emergency happens, the operator should immediately release the clutch lever and switch off. 10. Make sure the engine is stopped and spark plug is disconnected.

7 11. Be sure there is adequate ventilation whenever you operate the engine. Do not add fuel or start the engine in an enclosed area. PARTS Picture Engine 8. Handle bar 15. Oil filler cap 2. Girder 9. Bolt bar 16. Switch 3. Bolt 10. Drag bar 17. Chain box 4. Handle height adjuster 11. Belt cover 18. Tine 5. Break knob 12. Mudguard 19. Recoil starter 6. Backward handle 13. Tine wheel 7. Forward handle 14. Front wheel OPERATION 1. Preparation See picture 2 for reference to assembly the handle bar. Remove the bolt 4 & adjuster 1 and attach the adjusting steel assembly over the girder 5. Insert bolt 4 and secure it with nut. Put the adjuster 1 in, select the appropriate holes 2 and tighten the adjuster with clip 3. Picture Adjuster 2. Adjustment hole 3. Clip 4. Bolt 5. Girder

8 SAE 10W-30 is recommended for general, all temperature use. The cap of 0.4l oil tank should be tightened securely to prevent leakage. Non-lead 95 gasoline is recommended as fuel. Fuel tank capacity is 3l and the cap should be properly tightened. Wipe off the spillage before starting the engine. 2. Follow the instructions to start the engine. Keep the engine idly running about one minute. 3. The clutch engages and disengages the power from the engine to the transmission. When the clutch lever is squeezed, the clutch is engaged and power is transmitted to the transmission. When the lever is released, power will not be transmitted. Lifting the tiller up and squeezing the clutch lever, the operator sees the tines assembly is rotating. After about 30 seconds of rotation, the clutch lever should be released. Make sure the tines stop running and put down the tiller on the ground. Then turn off the engine. 4. The front wheel is used to help move the tiller from one place to another. To move the tiller, place the front wheel in the down position and insert the lock pin. Then lift the handlebars so that the tiller can be easily moved on the front wheel. Before tilling, return the wheel to the up position and secure in the groove 2 with lockpin. See pic.3 Picture Spring 2. Groove 3. Lockpin 4. Front wheel bracket 5. Keep the engine idly running about one minute after starting and then adjust engine speed by moving the throttle. 6. Hold the handlebars tightly with both hands and gradually squeeze the clutch lever. 7. The drag bar is used to control the tilling depth, which can be adjusted by removing the retainer and sliding the drag bar up and down. The deeper the drag bar reaches, the deeper the tilling is. 8. The height of drag bar will be depend on the type of soil being tilled and soil conditions. See pic.4. To adjust the drag bar, loosen the locknut and the retainer first. Push the drag bar downwards to select a proper position and fix it with the retainer.

9 Picture Spring clamp 2. Retainer 3. Drag bar 9. When tilling in hard soil, gradually try the tilling depth from shallow to deep. 10. When turning, push down on the handlebars to bring the tiller s weight to the rear; this will make turning easier. 11. Carefully squeeze the clutch lever to adjust the forward speed. 12. Release the clutch lever and turn off the engine after operation or in the intervals. 13. To move the tiller, put the front wheel in the down position. It is much easier in the soft soil to pull the tiller out on the handlebars than to move the machine forward. When pulling the machine, remember to lift up the handlebars and make sure tines is away from the ground. 14. To make the working width to be 75cm, take off the left rear disc and right rear disc. Then attach the 2 additional tine assemblies to the tine shaft. And fasten the 2 rear wheels with clamps. Please refer to figure 1 and the exploded drawing attached. 15. To reverse the tiller, please loose the forward handle, and fasten the backward handle. MAINTENANCE Please note the maintenance applies to normal operating conditions. If you operate the tiller under different conditions, we recommend you to consult your local dealer for the maintenance. 1. Turn off the engine and disconnect spark plug before maintenance. 2. Let the engine and exhaust system cool down to avoid being burns from hot parts. 3. Wear safety gloves in case you may get injury by some sharp edge. 4. Clean the soil adhesive to tines and spread anticorrosive oil on. 5. Drain out all the fuel and oil from the machine if the storage is supposed to more than one month. 6. The items listed in the below should be serviced by a professional.

10 The manufacturer reserves the right to make change at any time without notice and without incurring any obligation.

11 RÄJÄYTYSKUVA JA OSAT EXPLODED VIEW AND PARTS

12 Nro Kuvaus Kpl Nro Kuvaus Kpl 1 Etupyörä PVC 1 24 Jousitappi Ø2 3 2 Mutteri M Kannatin 1 3 Pultti 1 26 Ohjaintanko 1 4 Jousi Ø Tankoliitin 1 5 Etupyörän kannatin 5X Pultti 1 6 Mutteri Takatanko 1 7 Ketjukotelo 1 30 Roiskesuoja (oikea) 1 8 Kiinnitin 6 31 Pultti 1 9 Jyrsinteräkokoonpano 2 32 Lisäjyrsinterä 2 10 Jyrsinterä 2 33 Kannatinura 1 11 Syvyydensäädin Ø Pieni hammaspyörä 1 12 Hihnapyörän tuki 1 35 Hihnapyörän kara 1 13 Vetopyörä 1 36 Hihnapyörän aluslevy 1 14 Pieni hihnapyörä 1 37 Iso hammaspyörä 1 15 Tappi 1 38 V-hihnan levy 1 16 Moottorin kannatin 1 39 Aluslevy 1 17 Laakeri 1 40 Hihnapyörän karan suojus 1 18 Iso hihnapyörä 1 41 Holkki 1 19 Hihnapyöränsuojus 1 42 Välilevy 1 20 Iso hihna 1 43 Suojus 1 21 Pieni hihna 1 44 Kahva (eteenpäin) 1 22 Pultti M Kahva (peruutus) 1 23 Roiskesuoja (vasen) 1 46 Jousi Ø2 1 No. Description Q ty No. Description Q ty 1 Front wheel PVC 1 24 Spring pin Ø2 3 2 Nut M Bracket 1 3 Bolt 1 26 Handle 1 4 Spring Ø Handle connector 1 5 Front wheel bracket 5X Bolt 1 6 Nut Rear bolt bar 1 7 Chain box 1 30 Mudguard (right) 1 8 Clamp 6 31 Bolt 1 9 Tine assembly 2 32 Additional tine assembly 2 10 Tine 2 33 Girder 1 11 Drag bar Ø Small gear 1 12 Tension wheel support 1 35 Belt pulley axis 1 13 Tension wheel 1 36 Belt pulley soleplate 1 14 Small belt pulley 1 37 Big gear 1 15 Key 1 38 V-belt board 1 16 Engine support 1 39 Soleplate 1 17 Bearing 1 40 Tension wheel axis cover 1 18 Big belt pulley 1 41 Bushing 1 19 Belt pulley cover 1 42 Big flake 1 20 Big belt 1 43 Thermal proof cover 1 21 Small belt 1 44 Forward handle 1 22 Bolt M Backward handle 1 23 Mudguard (left) 1 46 Wrest spring Ø2 1

13 EY-VAATIMUSTENMUKAISUUSVAKUUTUS Isojoen Konehalli Oy Keskustie 26, Kauhajoki As Suomi vakuuttaa täten, että PUUTARHAJYRSIN malli nro XTP6 on konedirektiivin no. 98/37/EY mukainen. Tuote täyttää seuraavien standardien vaatimukset: EN 709:1997+A1:1999 Mikäli tuotteen teknisiä ominaisuuksia tai käyttöominaisuuksia muutetaan ilman valmistajan suostumusta, tämä vakuutus lakkaa olemasta voimassa. Päiväys: Allekirjoitus: Harri Altis - Ostopäällikkö EC-DECLARATION OF CONFORMITY Isojoen Konehalli Oy Keskustie 26, Kauhajoki As Finland herewith declares that TILLER model no. XTP6 is in conformity with the Machinery Directive no. 98/37/EC. The product fulfils the requirements of the following standards: EN 709:1997+A1:1999 This declaration is not anymore valid if the technical features or other features of the tool are changed without manufacturer s permission. Date: Signature: Harri Altis - Purchase Manager
