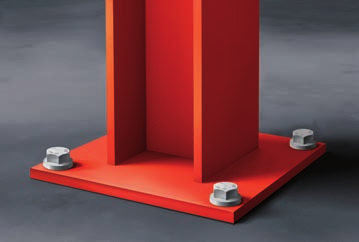

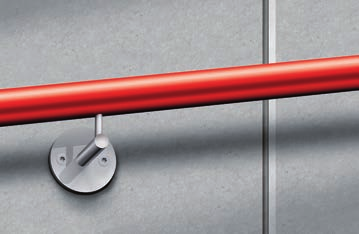

2 Betoniruuvit W-BS Helppo, nopea ja pitävä kiinnitys betoniin. Tehokkaaseen kiinnittämiseen. W-BS Betoniruuvit ovat nopein ja helpoin tapa kiinnittää erilaisia teräs ja puumateriaaleja betoniin. Uudelleen asennettavissa. W-BS Betoniruuvit voidaan käyttää useampaan kertaan. Soveltuvat erinomaisesti niin pysyviin kuin väliaikaisiin kiinnityksiin. Uudelleen säädettävissä. Hyväksytty uudelleensäädettävyys (ankkurit Ø 8-14) 3 Asennussyvyyttä. 3 asennussyvyydestä johtuen W-BS Betoniruuvi soveltuvat käytettäväksi useissa käyttökohteissa (ankkurit Ø 6-14). Pilarit Kaiteet Käsijohteet Juoksut Konsolit Alaslaskut/ripustukset 2

3 Betoniruuvit W-BS W-BS Betoniruuvit kaikkiin sovelluksiin. Asennus: 1. Poraa poravasaralla reikä ohjeiden mukaisesti 2. Puhdista porareikä 3. Väännä iskevällä vääntimellä paikalleen oikeaan syvyyteen ja kiristä annettuun momenttiin Kuusiolaipalla, mm. metallirakenteiden optimaaliseen kiinnittämisen betoniin ilman erillistä aluslevyä. Ruuvilla on mahdollista kiinnittää eri paksuisia materiaaleja. Kiinnitettävän materiaalin paksuus mm Ankkuri / Porakoko Ø mm Ruuvin pituus (mm) 3 Kiinnitettävän materiaalin paksuus mm Ankkuri / Porakoko Ø mm Ruuvin pituus (mm)

4 Kevytbetoniruuvi Ei esiporausta/ proppuja --> Nopea ja pitävä kiinnitys h nom t fix D Erityisesti kevytbetonille (esim. Siporex) ja kevytsoralle (esim. Leca) senkkaava kanta tekee kiinnityksestä siistimmän ja estää myös ylikiristämistä. Torx 30 vääntiö, kannan Ø (D) 12 mm Nanopinnoitettu ja C4- korroosioluokkaan (ankara rasitus) hyväksytty ruuvi soveltuu ulkokäyttöön esim. koolauksiin, rimoituksiin, terassin kiinnittäminen harkkoon Ø mm L mm t fix h nom sallitut kuorm.(kn) kevytbetoni 500 kg/m 3 /kevytsora veto asennussyvyys asennussyvyys 60 mm 80 mm - 0,50/0,60 0,60/0,70 4

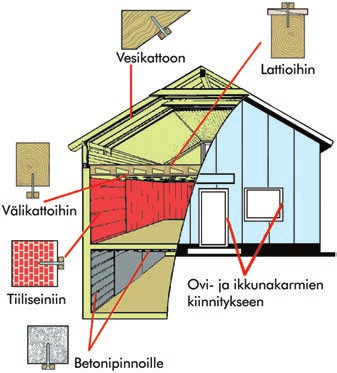

5 JAMO Plus Säädettävät koolausruuvit Porakärki, itsesenkkaava kärki Kiertyy kevyesti ja siististi. Ei halkaise puuta. AW-kanta -pitävä ote, ei heilu. Tarkka keskitys -piedempi kestoikä Sinkitty karkaistu teräs. Kitkaa pienentävä pinnoite. Erittäin vähäinen voimantarve ruuvattaessa. Puujamo puurakenteisiin ilman esiporausta Karmien asennuksiin. Seinien, kattojen ja lattioiden oikaisukoolaukseen. Kivijamo Betonipinnoille, tiiliseiniin, lattioihin. Käytä kiertämiseen AW 25 ( ) kärkeä. Esireikää puuhun ei tarvitse porata. Kiristä ruuvi koneella niin, että ruuvin kanta uppoaa puuhun 1-2 mm. Säädä kiinnitettävän etäisyyttä seinästä kiertämällä ruuvia. Säätöala riippuu valitusta ruuvin pituudesta. Mikäli esireikää ei ole, huomioi kiinnitettävän materiaalin paksuus. Poraa Ø 8 mm reikä kiinnitettävän kappaleen läpi. Työnnä JAMO-ruuvi ja JAMO-tulppa reikään, seinäpinnan tasalle. Kiristä ruuvi koneella tai käsin niin, että ruuvin kanta uppoaa 1-2 mm. Säädä kiinnitettävän osan etäisyyttä seinästä kiertämällä ruuvia. Säätöala riippuu valitusta ruuvin pituudesta. 5 Jamo Shark-seinätulppa 8 x 46 mm

6 WIT-P 200 Ankkurointimassa Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Ankkurointi pohjan lämpötila Käsittely aika Kovettumisaika kuiva-ankkurointi pohja Kovettumisaika märkä ankkurointi pohja +5 C 25 min 120 min 240 min +10 C 15 min 80 min 160 min +20 C 6 min 45 min 90 min +30 C 4 min 25 min 50 min +35 C 2 min 20 min 40 min Halkeilematon betoni C20/25 märkä tai kuiva porareikä, teräs 5.8 C Ccr,N S Scr,N h 2 x hef Mikäli arvot muuttuvat kuormitukset laskettava ETAG 001 Annex C kautta. Alla olevat kuormitukset sisältävät varmuuskertoimen. Ankkurikoko M8 M10 M12 M16 M20 Asennussyvyys h ef mm Kaksikomponenttinen polyesteri massa, styreenitön. Patruuna 300 ml Tuoten:o Kemiallinen ankkurointimassa kierretankojen ja harjaterästen kiinnitykseen betoniin, luonnonkiveen, umpi ja reikätiileen, kevytbetoni- ja kevytsoraharkkoihin. Ei vaadi erikoispuristinta, toimii tavallisella patruunapuristimella. Asennuslämpötila +5 C +35 C (ankkurointipohja) lämmönkesto kovetuttuaan C. Ankkurointien, kierrehylsyjen, raudoitusten ja profiilien kiinnitykseen. Sopii useille eri materiaaleille, huokoisille ja kiinteille. Reunaetäisyys C cr,n mm 1,5 x h ef Keskinäinen etäisyys S cr,n mm 3,0 x h ef Suositeltu vetokuorma 50 C/80 C2 N Rec kn 4,7 7,1 10,0 11,2 18,8 Suositeltu leikkausvoima V Rec kn 5,1 8,6 12,0 22,3 34,9 6

7 WIT Nordic Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy -20 C C Käsittelyaika Kovettumisaika +20 1,5 min 35 min min 45 min min 60 min min 80 min 0 25 min 150 min min 5 h min 10 h min 16 h min 24 h Kylmiin asennusoloihin kaksikomponenttinen kemiallinen ankkurointimassa Jännityksetön kiinnitys betoniin, tiileen ja kiveen. Toimii jopa -20 C lämpötilassa Ei halkaisuvoimia betoniin Pienet reuna- ja keskinäiset etäisyydet Tiivistää reiän ei jäätymishalkeilua talvella. Styreenitön. Patruuna 310 ml Sekoitusputki Kierretanko M8 M10 M12 M16 M20 Reikä Ømm Reiän syvyys mm Hyväksyntä Eurooppalainen tekninen arviointi Option 1 halkeillut betoni (M12 M30) ja halkeilematon betoni (M8 M30) LEED tested 7

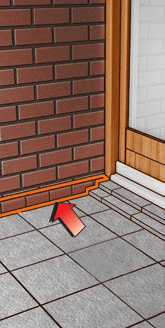

8 Power Tack Asennusliima Voimakas asennusliima. Erittäin kova tartuntavoima. Sisä- ja ulkokäyttöön. Voimakas ja pysyvästi elastinen MS Polymeeri asennusliima Suuri alkutartunta helpottaa asennusta Tarttuu lähes kaikkiin materiaaleihin Tiivistää ja täyttää epätasaisuudet Sisä- ja ulkokäyttöön, kosteisiin ja kuiviin tiloihin Meriveden ja UV:n kestävä sekä homesuojattu Lämmönkesto -40⁰C +100⁰C (max 1h 150⁰C) Työskentelylämpötila +5⁰C +40⁰C Nahkoittuminen 10 min ja kuivuminen 3 mm/vrk Turvallinen käyttää, ei sisällä happoja, liuottimia eikä iso-syanaatteja 310 ml Sisä- ja ulkokäyttöön Kaikki listat ja panelit Kulmalistat Puhdista liimattavat pinnat. Levitä massa kolmionmuotoisena palkona ja purista kappaleet yhteen niin, että massaa jää 2 mm kappaleiden väliin. Lattialistat Peilit 8

9 Polymeeri liima- ja tiivistemassa Korkealaatuinen tiivistemassa, joka muodostaa vahvan ja joustavan, pysyvästi elastisen liitoksen ja tiivistyksen erilaisissa teollisissa ja teknisissä ratkaisuissa. Tarttuu ja liimautuu hyvin moniin materiaaleihin - rakennus- ja puulevyt - styroksi ja PU-levyt - kivimateriaalit, betoni - lasi ja peili - metallit: rauta, sähkö- ja kuumasinkitty rauta, messinki, alumiini, - muovit - kumi rajoitetusti. Ei öljyisille/rasvaisille kumeille. Kestää hyvin erilaisia kemikaaleja Kestää hyvin sääolosuhteita - lämmönkesto C - hyvä UV-kesto, värit eivät haalistu - hyvä kemiallinen kesto Turvallinen käyttää - ei sisällä isosyanaattia, luottimia, happoja - kemiallisesti neutraali Asennusmukavuus - helppo levittää, tasoittaa ja viimeistellä - tuoksuton CE hyväksyntä EN : F-INT CE hyväksyntä EN : F-EXT-INT 9 Luotettava kiinnitys ja tiivistys - ei kutistu - vahva ja joustava, iskuja ja tärinää kestävä sauma - sallii 20 % muodonmuutoksen - värilliset massat homesuojattuja, voidaan käyttää saniteettitiloissa Voidaan päällemaalata - kaikilla vesiohenteisilla maaleilla

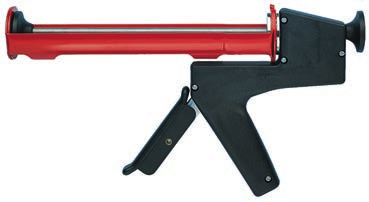

10 Asennusliima PRO 140 Liuotinvapaa asennusliima, jolla on suuri alkulujuus (140 kg/m 2 ). Asennusliima Pro:lla voidaan korvata naulat ja ruuvit lukuisissa eri asennuksissa. Soveltuu erinomaisesti useimpien rakennus materiaalien, kuten puun, paneelin, kiven, metallin ja synteettisten materiaalien liimaa miseen puuhun, kiveen, betoniin, lastu- ja kipsilevyyn. Täyttää epätasaisten pintojen välykset. Ei sovellu PP- ja PE-muoveille ja bitumille. 310 ml Liimattavien pintojen tulee olla kuivia, puhtaita ja rasvattomia. Levitä liima juovina tai pisteinä toiselle liimattavista pinnoista. Yhdistä pinnat heti ja paina voimakkaasti, käytä tarvittaessa kumivasaraa. Paneelien liimauksessa levitä liima myös reunoihin ja kulmiin. Pohja-aine Akryyli Tiheys 1,3 g/cm 3 Lämmönkesto C Työskentelylämpötila C Avoin aika* 15 min. Loppulujuus* tuntia (esim puu-puu-liitos 22 kg/cm²) Päällemaalattavissa kyllä Säilyvyys 12 kk avaamattomana suojattava jäätymiseltä. * ilmankosteus, lämpötila ja olosuhteet vaikuttavat aikoihin 10 Patruunapuristin Tuote n:o

11 Asennusliima Turvallinen, ei sisällä liuottimia. Pohja-aine muovihartsidispersio. Panelien, sisustuslevyjen, listojen, rimojen, kynnysten, PVC-, PU- ja styroxkappaleiden sekä keramiikan liimaus sisätiloissa. Tarttuu erinomaisesti puuhun, puulevyihin, kipsiin, kipsilevyihin, mineraalikuitulevyihin, rappaukseen, tiileen ja betoniin. 310 ml Asennusliima 5100 Pakkasliima -15 C Liuotinpohjainen pakkasliima, jolla pystytään liimaamaan kovalla pakkasella ulkona -15 C. Tarttuu lähes kaikkeen: Puuhun, lastulevyyn, vaneriin, laminaatteihin, kipsilevyyn, korkkiin, tiileen, betoniin, kevytbetoniin, teräkseen, alumiiniin, kupariin, sinkittyyn peltiin, ABS-, PVC-, PUR-, PC-muoviin, polyesteriin ja melamiiniin. 310 ml Tarttuu kylmiin, kosteisiin ja rasvaisiin pintoihin. 11

12 A8 PRO Silikonit CE hyväksytty Homesuojattu Neutraalisilikoni Paras UV:n kesto, erinomainen sään ja ikääntymisen kesto Sopii yhteen eri vedeneristysjärjestelmien kanssa. CE-hyväksytty kolmeen eri käyttötarkoitukseen: EN :INT-EXT-CC Seinärakenteiden tiivistys sisällä ja ulkona, myös talviolosuhteiden kylmänkestävyys testattu - ovien ja ikkunoiden reunojen tiivistys - rakennusten julkisivujen rakenteiden tiivistys: parvekelasitus EN :G-CC Lasitukset, lasirakenteiden tiivistys, myös talviolosuhteiden kylmänkestävyys testattu. EN :S Homesuojattu neutraali saniteettisilikoni. - kaikki laattatyöt, keittiöasennukset Kesä- ja talviolosuhteisiin; sisä- ja ulkokäyttöön. 12

13 Maalarinakryyli Elastinen saumamassa sisäkäyttöön 310 ml Tarttuu erinomaisesti useimpiin rakennusmateriaaleihin kuten kipsilevyyn, puuhun, puulevyihin, betoniin, kevytbetoniin, tiileen ja kiveen. Ei pysyvästi kosteisiin olosuhteisiin. Voidaan päällemaalata. Hyvä vanhenemisen ja UV-kestävyys. 13

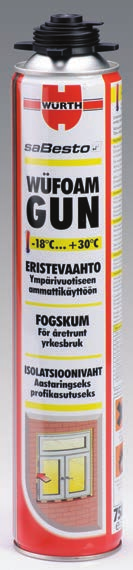

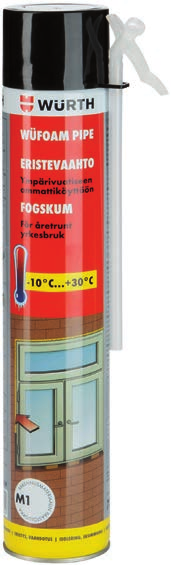

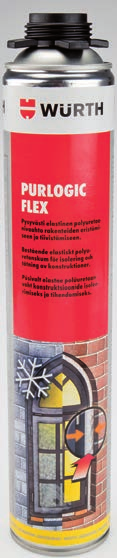

14 Uretaanivaahdot Oikea vaahto oikeaan kohteeseen Sealfire Wüfoam Gun Wüfoam pipe Purlogic Flex Megamax Palouretaanivaahto palo-ovien ja läpivientien tiivistämiseen, ETA/CE hyväksytty. Talvivaahto jopa -18 C pakkasiin. Ovi ja ikkuna-asennukset, lämpöharkot Talvivaahto -10 C pakkasiin asti. Ovi ja ikkuna-asennukset, lämpöharkot Joustava uretaanivaahto puu- ja hirsirakennuksiin, kestää enemmän rakenteiden elämistä. Suurituottoinen uretaanivaahto; 70 litraa. Ovi- ja ikkuna-asennuksiin, sekä lämpöharkkojen tiivistyksiin. 14

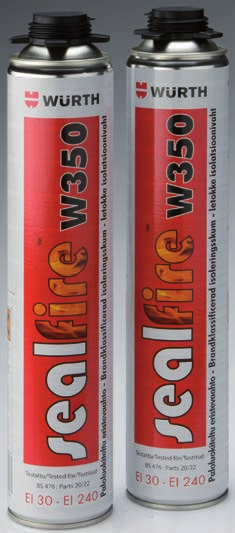

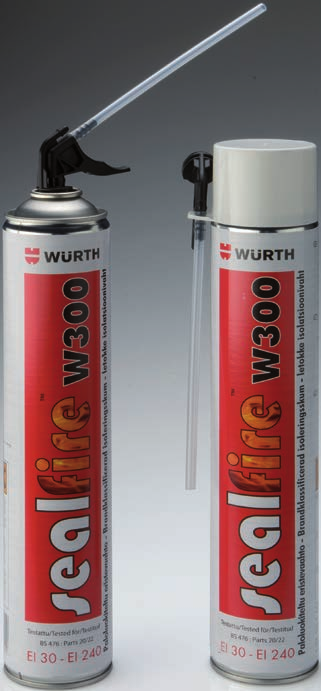

15 Palokatkotuotteet Seafire W100 on palonkestävä, paisuva akryylimassa, jota käytetään rakenteiden saumojen ja läpivientien tiivistyksiin. Sealfire W200 on palonkestävä tiivistemassa rakenteiden saumojen ja läpivientien tiivistämiseen. Paisuva, yksikomponenttinen polyuretaanieristys ja tiivistysvaahto saumojen täyttöön ja kiinnitykseen, joka kuivuttuaan muodostaa puolikovan savutiiviin ja paloa kestävän sauman. Palokatkotuotteet rakentamiseen ja korjaukseen. Katso soveltuvuuksista ja muista palokatkotuotteista lisää 15

16 CE-merkintä ja ilmastorasitusluokat 08 Ilmastorasitusluokat ISO mukaan Luokka S=sisällä, U=ulkona Esim. Ruuvisuositus C1 Hyvin lievä C2 Lievä C3 Kohtalainen C4 Ankara C5-I Hyvin ankara, teollisuus C5-M Hyvin ankara, meri S=Lämpimät, tuuletetut sisätilat U= S=Lämmittämättömät rakennukset U=Puhdas maaseutuilmasto S=Suurehko kosteus, epäpuhtauksia jonkin verran U=Kaupunki ja teollisuus, kohtalaisesti rikkirioksidia S=Kemian tuotantolaitokset, uima-altaat, telakat U=Teollisuus- ja rannikkoalueet, kohtalainen suolapitoisuus S=Jatkuvaa kondensoitumista, paljon epäpuhtauksia U=Teollisuusalueet - korkea kosteus, syövyttäviä epäpuhtauksia S= Jatkuvaa kondensoitumista, paljon epäpuhtauksia U=Meri-ilmasto, jossa korkea suolapitoisuus Hiiliteräs, sinkitty Hiiliteräs + Ruspert Hiiliteräs, Ruspert AISI Ruspert (AISI Ruspert) A2 A4 Selvitetään tapauskohtaisesti Selvitetään tapauskohtaisesti Ilmastorasitusluokat C1 Sinkityt C2 Kuumasinkityt, ruspertit, aisi 410, naulauslevyt, kulmat, pilari, palkkikengät, kateruuvit C3 A2, A2-ruspertilla C4 happoset sekä HCR kiinnikkeet Rakennustuotteiden CE- merkintä Rakennustuote tarkoittaa rakennuskohteeseen kiinteäksi osaksi tulevaa tuotetta, kuten betonielementit, kantavat teräsrakenneosat jne. Harmonisoitu tuotestandardi hen esim. EN Laki vaatii CE- merkinnän alkaen, tämän jälkeen tuotetta ei saa myydä ilman merkintää Suomessa eikä Euroopassa Eurooppalainen tekninen arviointi ETA esim. kiila- ankkuri ETA-08/0173 optio-1 halkeilleelle betonille. Voidaan myöntää rakennustuotteille, joille ei ole olemassa harmonisoitua tuotestandardia ETA on vapaaehtoinen, CE- merkintään johtava tekninen arviointi, vaikka hyväksyntä on vapaaehtoinen niin käytännössä asiakkaat ja rakennusvalvonta voivat sitä vaatia koska se helpottaa tuotteen soveltuvuuden arviointia. Milloin rakennustuote on CE- merkittävä? Tuote kuuluu harmonisoidun tuotestandardin (hen) soveltamisalaan tai Valmistaja on hakenut ja saanut tuotteelle eurooppalaisen teknisen arvioinnin (ETA) Huom! CE- merkintä ei ole tuotehyväksyntä. Rakennusvalvonta arvioi erikseen, voiko tuotetta käyttää kyseisessä rakennuskohteessa. Tuotteen valinta on kuitenkin hankkeeseen ryhtyvän suunnittelijan vastuulla. 16

17 Shark W-ZX Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Laipallinen tulppa ei uppoa reikään. Siivekkeet estävät tulpan pyörimisen Käyttökohteita: Yleisasennukset, listoitukset, erilaiset kalusteasennukset ja LVIS-asennukset W-ZX 5x28 W-ZX 6x35 W-ZX 8x46 W-ZX 10x56 W-ZX 12x66 W-ZX mitoitusohjeet Tulpan koko 5 mm 6 mm 8 mm 10 mm 12 mm Reunaetäisyys min. (Betoni B25) 30 mm 35 mm 40 mm 50 mm 65 mm Porausreiän syvyys 40 mm 50 mm 60 mm 75 mm 80 mm Asennussyvyys 27 mm 34 mm 45 mm 55 mm 65 mm Poranterä 5 mm 6 mm 8 mm 10 mm 12 mm Puuruuvin Ø mm , Ruuvin pituus = Asennettavan materiaalin paksuus + tulpan pituus + ruuvin Ø Reikätiili: Kipsilevy: Betoni- ja umpitiili: Poraa reikä Laita tulppa Ruuvaa ruuvi Poraa reikä Laita tulppa Ruuvaa ruuvi Poraa reikä Puhdista reikä Laita tulppa Ruuvaa ruuvi 17

18 Seinätulppa Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Ø A D C B Oikea ruuvin pituus: Tulpan pituus A + kiinnitettävä materiaali B + ruuvin Ø C = ruuvin vähimmäispituus D Muotoilu, joka takaa pitävyyden kaikissa materiaaleissa Soveltuu kaikille puuruuveille ja erinomainen Wüpo-yleisruuvin kanssa. Korkealaatuista nylon-materiaalia. Hyvä kemiallinen ja vanhenemisen kestävyys. Pakkauksissa merkitty pora- ja ruuvikoot. Oikea porakoko merkitty jokaiseen tulppaan. Asennus: Poraa tulpan kylkeen merkityn kokoisella poranterällä reikä kiinnityskohtaan. Reiän syvyyden tulee olla vähintään tulpan pituus+ruuvin Ø mm. Ø x pituus Ruuvin Ø mm Pora Ø mm Tuote n:o 5 x 25 2, x 30 3, x 40 4, x 50 6, x 60 8, x 75 10,

19 Seinätulppa W-RD Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Säänkestävä polyamiditulppa Soveltuu seuraaville materiaaleille: Betoni, muuratut seinät (umpitiili/ umpinainen Kahi-, seinä-, reikätiili, onteloinen Kahi ja Siporex. Koko Min. asennussyvyys mm Max. kiinnitysvahvuus mm Yleisruuvin Ø mm 6x x x x x x

20 Karmiankkuri W-ETA Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Koko Max kiinnitettävän kappaleen paksuus (T-fix) 8 x x x x x x x x x x x Kanta Uppokanta Kuusio 13 mm Laipallla AW AW30 AW40 Ankkurin Ø mm 8/10 Poranterä Ø mm d0 8/10 Porareiän syvyys mm h1 60/80 Ankkurin asennussyvyys mm 50/70 hnom Kiinnitettävä reikä mm df 8,5/10,5 ETA-hyväksyntä myös Siporexille - läpiasennattava ja välittömästi kuormitettavissa Voidaan käyttää normaaliin/halkeilleeseen betoniin, kivirakenteisiin kuten umpitiili, kahitiili, reikätiilet, umpinaisiin ja ontelorekenteisiin kevytbetoneihin, Leca-harkkoon, esijännitettyyn betoniin, teräsbetoniin ym. Soveltuu: Koolausten kiinnityksiin, karmien ja laudoitusten kiinnityksiin, julkisivukiinnityksiin, kattoasennuksiin, katon alarakenteisiin (puu/teräs), palkeille, rimoille, metallikiskoille, kulmalevyille, alaslasketuille katoille, kaapistoille jne. 20

21 Naulatulppa Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Naulatulppa luonnonvaalea Listojen, kaapelipidinten ym. kiinnitykseen. Lieriö- ja uppokanta. Nopea, helppo läpipistoasennus. Poraus+lyönti (pora Ø 5/6/8 mm). Purettavissa oleva liitos, ristiurakanta. Kestävä nylontulppa. Naula Sinkitty Tulppa Ø x pituus mm Ruuvin pituus mm Tulpan kannan Ø mm Kärki Kanta Min. asennus syvyys mm Kappaleen paksuus mm 5 x x Lieriökanta x x Pz x Uppokanta x x x x Pz3 Uppokanta x x x Poraa reikä ja lyö naulatulppa paikoilleen. 21

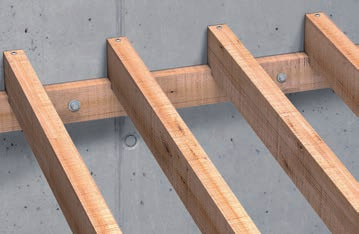

22 FIX Pika-ankkuri Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Yksinkertainen ja nopea menetelmä rimojen ja juoksujen kiinnittämiseen betoniin Materiaali sinkitty jousiteräs. Eristekiinnikkeen kanssa soveltuu eristeiden kiinnittämiseen. M x L Hylsyn Ø mm Pora Ø mm Min asennus syvyys mm Kuormitus N M6 x 30 M6 x 40 M6 x 50 M6 x 60 M6 x 80 M8 x 70 6, M8 x 90 M8 x 110 M8 x 130 M8 x 150 8, Metallinen eristekiinnike FIX-ankkurille M6(8) x 50 6, M8(10) x 50 8, Paroc- palovillan kiinnitys: Fix- ankkuri korilaatta. Kivi Asennusruuvi WG-FIX Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Tiileen kiinnitettäessä tehdään 5 mm esireikä. Betoniin 5-5,5 mm riippuen betonin laadusta (kova betoni vaatii isomman esireiän) Sallittu kuormitus norm. kipsilevy 0,1 kn ja betoni C20/25 0,4 kn 22 Poraa reikä kiinnitettävän materiaalin läpi betoniin. Lyö Fix-ankkuri paikoilleen. Tuote n:o Ilman esiporausta kipsilevyyn, kevytbetoniin, puuhun, MDF ym. Porareikään ilman tulppaa mm. betoni ja tiili (sähköasennukset, verhotangot, valaisimet ym. kevyet kiinnitykset) Koko 6,3 x 30 Kanta AW 20 Sinkitty

23 Kiila-ankkurit Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Koviin kiinnitysalustoihin, keskiraskaisiin ja raskaisiin kiinnityksiin ETA-Optio 1 Hyväksytty Asennusvalmis kokonaisuus, erinomainen ns. läpi asennuksessa, jossa reikä porataan ja kiinnike asetetaan suoraan kiinnitettävän väliaineen läpi. Erittäin laaja kokovalikoima. Vaihtoehtoisia pinnoitteita ja raaka-aineita erilaisiin korroosioolosuhteisiin. Käytön rajoitukset (reuna- ja keskin. etäisyydet) varmista toimittajalta. Poraa reikä Puhdista reikä Asenna ankkuri Kiristä oikea momentti Sopii metallirakenteiden, profiilien, jalkojen, kannattimien, kaiteiden, ritilöiden, koneiden, puurakenteiden, palkkien, tukien, kaapelihyllyjen kiinnittämiseen. Haponkestävänä sopii ulkokäyttöön, kosteisiin tiloihin, teollisuus- ja meriilmastoon. Kuumasinkittynä ulkokohteisiin, katurakenteisiin ja siltoihin. Asennus kiinnitettävän kohteen läpi mahdollista. Yksi porakoko pora-ø = ankkurin-ø = kierre-ø Varma ja turvallinen kiristettynä oikeaan asennusmomenttiin. Yleiskäyttöinen ankkuri kevyeen ja keskiraskaaseen kuormitukseen. 23

24 Wüproc kipsilevyankkuri Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Itseporautuva kärki. Varma ja pitävä kiinnitys. Kätevä ja nopea asentaa. Työkaluna vain ristipäätaltta tai ruuvinväännin. Kierrä Wüproc-ankkuria kunnes laippa on pinnan tasalla. Ruuvaa ja kiristä kiinnitettävä esine paikoilleen. D1 mm D2 mm D3 mm L mm d mm Kiinnitettävän aineen vahvuus max mm Tuote n:o 9,2 4, KL-kevytbetonitulppa Vetoarvot 13 mm kipsilevyssä; poikittaisveto 18 kg, ulosveto 6 kg. Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy KL kevytbetonitulppa Materiaali: nylon Vääntötyökalu Tuote n:o Kiinnitys 1/4 Esiporaus 10 mm Yleisruuvi-/ uraruuvikiinnitys /4-6 mm GS kipsilevyankkuri Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Tuote n:o Ø 14,5 x 33 mm Itseporautuva (kärki Ph 3) Materiaali Nylon 24

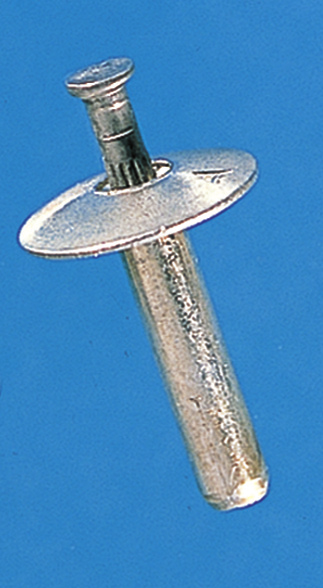

25 Lyöntiniitti Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Helppo ja nopea kiinnitys betoniin Niitti alumiinia, lyöntikara RST. Ikkunapeltien, peltisten väliseinärunkojen yms. kiinnittämiseen. WMG Kevytbetoniankkuri M x L Laipan Ø mm Ainevahvuus mm 4,8 x ,8 x ,8 x ,8 x ,8 x ,8 x Porakoko 5 Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Varma kiinnitys kevytbetoniin Tuote n:o Ripustuksiin, kantavuus perusmateriaalista riippuen 0,5 kn asti. Hauraaseen materiaaliin ankkuri lyödään vasaralla ilman esireikää. Betoniin porataan 10 mm reikä. Asennuselementti kiinnitetään 6/8 mm puu-/lastulevyruuveilla. Palamaton seinätulppa. Asennus kevybetoniin: G2 ja G4: Kiinnike lyödään ilman esiporausta. G6: Porataan 10 mm esireikä. Optimaalisten murtoarvojen saavuttamiseksi on huomattava, ettei ruuvinkärki saa kiristettäessä mennä olennaisesti kiinnikkeen päätä syvemmälle. 25

26 Kivi Kipsilevyankkuri W-HR Asennus: Käännä metalliosa muovirimojen suuntaisesti ja työnnä se Ø13mm reiän läpi Vedä metalliosa levyn taakse kiinni työntämällä muovirengas levyn etureunaan kiinni Katkaise muovirimat pois kiinnikkeestä taivuttamalla niin, että näkyviin jää vain muovirengas Tee kiinnitys M6 ruuvilla tai M6 kiinnikkeellä (avokoukku, silmuruuvi) On suositeltavaa asettaa ruuvi kierteille ensin käsin ja vasta sitten koneella jotta ankkuri pysyy paikallaan kiinnityksen ajan Porakoko mm Levyn paksuus mm Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Sallittu Kuormitus. Veto/Leikkaus Kipsilevy 12,5 mm Kipsipuukuitulevy 10 mm Ontelolaatta 35 mm 1 Levy 0,2/0,4 2 Levyä 0,4/0,7 OLA Ohutlevyankkuri 0,3/0,5 0,6/0,9 Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Tuote n:o Kestävä kiinnitys levy- ja ontelorakenteisiin Sopii esimerkiksi raskaille laitteille (LVI/Sähkö), tv-telineille ja pesualtaille levymateriaalien kestävyyden puitteissa. Kiinnitys M6 lieriökantaisella uraruuvilla esim Kiinnitettävän materiaalin reikä 7 mm. Vapaa tila levyn takana 51 mm Tuote n:o Kokonaispituus 58 mm Kiinnityspaksuus minimi 12 mm Ruuvikoko 4 x 60 mm Kuormitus: Kipsilevy GEK 13 1 levy 2 levyä - vetokuormitus 0,25 kn 0,35 kn - leikkaus 0,40 kn 0,55 kn 26

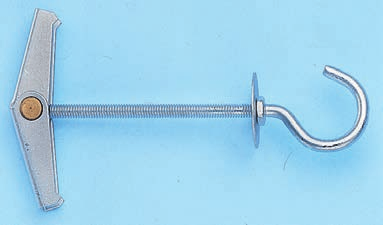

27 Kiinnitysankkuri Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Onteloasennuksiin, kipsi- ja lastulevyseiniin tai kattoihin. Sinkitty teräs Ø L I Porakoko Materiaali Tuote n:o mm mm mm d mm paksuus mm M M M M M Asennuspihdit Tuote n:o Poraa ohjeen mukainen reikä. Työnnä ankkuri reikään. Vedä asennuspihdeillä ruuvista ulospäin. Asenna kiinnitettävä kappale paikoilleen. 27

28 Ankkuriruuvi Kivi Betoni Umpitiili Reikätiili Kevytbetoni Kevytsora Kipsilevy Ø mm L mm Poraus reikä Ø mm Max aine paksuus mm Vetolujuus kn Tuote n:o M , M , Kestävä kokometallinen rakenne. Taulujen ja lamppujen kiinnittämiseen onttoihin seiniin ja kattoihin 28

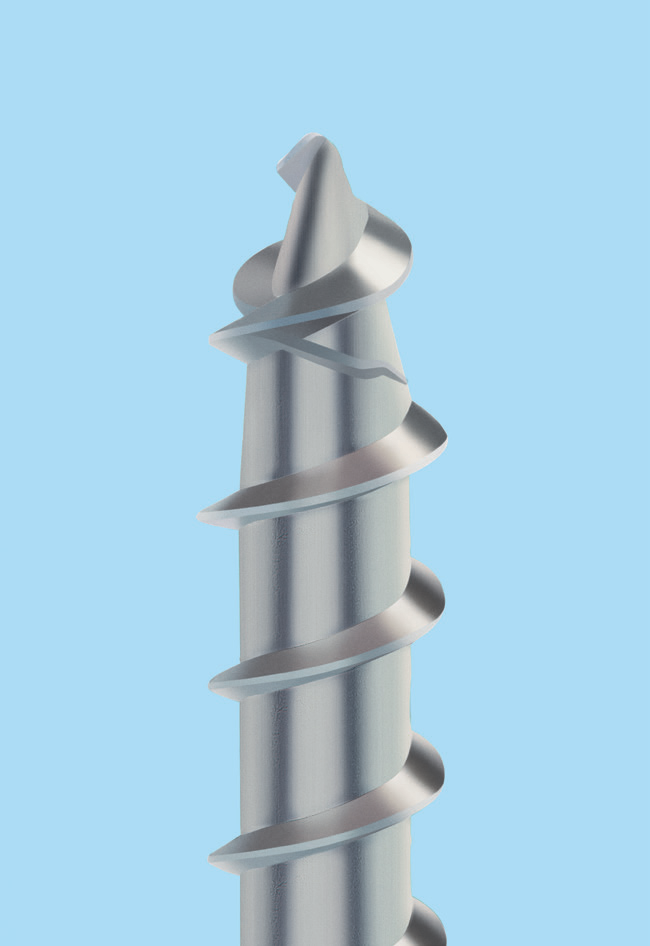

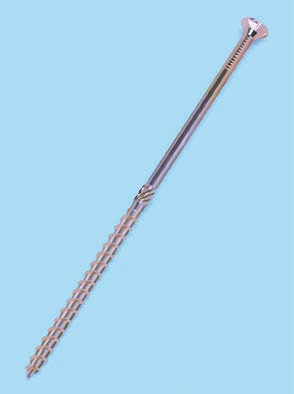

29 ASSY 3.0 Yleisruuvit ASSY Ø 3,0-14,0 mm ETA-11/0190 Uppokannan upotusnystyrät toimii puulle ja puulevyille eikä vahingoita metalliheloja senkkautuu pintaa vauriottamatta vähemmän tikkuja, purseita pinnalla ei alle 5 mm täyskierreruuveissa AW -kanta suuri kärjen ja kannan välinen pinta-ala väännössä, optimaa linen voimansiirto hyvä sopivuus tarkka keskitys ei vääntimen kärkeä ulos työntävää voimaa Vastakierre Osakierteiset ruuvit, 5x70 ja suuremmat kierteen jälkeen varressa on vastakierteinen jyrsinosa joka pienentää kiinnikiertämiseen tarvittavaa voimaa ja samalla suojaa / säästää ruuvauskärkiä ja -koneita. Ruuvin kärjessä rengas/vastakierre vähentää puun halkeilua varsinkin reuna-alueilla pienentää tarvittavaa kiinniruuvausvoimaa parantaa ruuvin ulosvetovoimaa 3-4,5 mm rengas, 5-7 mm vastakierre 29

30 ASSY 3.0 Yleisruuvit ASSY Ø 3,0-14,0 mm ETA-11/0190 AW Hyödyt käyttäjälle: AW-kanta Avain ei lipsu AW-Uppokanta AW-Lieriökanta AW-Uppokanta AW-Uppokanta ASSY P3.0 uppokanta AW-uppokanta Peitehatullinen ASSY Plus Spezial porakärki uppokanta ASSY 3.9 SK matala ja leveäkanta ASSY 3.0 SKA A2 matala leveäkanta ASSY 3.0 Kombi kuusiokanta ASSY PLUS VG täyskierreruuvi 30

31 Ruostumattomat painekyllästetyn puun kiinnikkeet Kestopuu Oy kiinnitysohje: Kaikissa kantavissa ja henkilöturvallisuuden kannalta merkittävissä rakenteissa tulee käyttää ruostumattomasta teräksestä valmistettuja kiinnikkeitä, ruuveja ja nauloja. Muissa rakenteissa voidaan käyttää myös kuumasinkittyjä kiinnikkeitä, ruuveja ja nauloja sekä ns. terassiruuveja. Tällöin on kuitenkin huomioitava, että kuumasinkityn metallin kestoikä saattaa olla lyhyempi kuin kyllästetyn puun kestoikä. Erityisen tärkeää on, että yhdessä käytettävät kiinnikkeet, ruuvit ja naulat ovat kaikki samaa materiaalia. Sinkityt ja ruostumattomat tuotteet eivät saa joutua kosketuksiin toistensa kanssa. Kuumasinkittyjen tuotteiden sinkityksen tulee olla vähintään G185 vahvuinen ASTM A123 ja A153 mukaisesti (sinkkikerroksen paksuus vähintään 90 mikrometriä). Ohuemmalla sinkkikerroksella päällystettyjen tuotteiden käyttöä tulee kokonaan välttää. Katso lisää: Wübau-kestoruuvi Ruostumaton AISI 410, ruspert pinnoitteella. Ulkokäyttöön ja painekyllästetylle puulle. Uppokanta, osakierre. 31

32 Wübau-kestopuuruuvit Ruostumaton AISI 410, ruspert pinnoite Ulkokäyttöön ja painekyllästetylle puulle Kaikissa kantavissa ja henkilöturvallisuuden kannalta merkittävissä rakenteissa tulee käyttää vain ruostumattomasta teräksestä valmistettuja kiinnikkeitä, ruuveja ja nauloja. EN Ruostumaton teräs AISI 410 (ISO standardin merkintä C1) AISI410 voidaan muista ruostumattomista teräksistä poiketen karkaista. Karkaisun ansiosta ruuveista tulee huomattavasti kovempia kuin perinteiset A2-ruuvit ovat. Tämä kovuus parantaa ruuvin kierrettävyyttä, avainkolon kestoa. AISI410:n erikoispiirre on magneettisuus. Leikkaava kärki Leikkaavuutensa ansiosta ruuvin voi ajaa lähelle päätyä tai reunaa kuitenkaan halkaisematta kiinnitettävää materiaalia ilman erikseen porattavaa esireikää. Leikkaava kärki on myös nopea; se lähtee heti vetämään materiaaliin, koska kierre alkaa heti kärjestä. Ruspert pinnoite Parantaa ruuvin korroosion kestävyyttä, ja pienentää kitkaa, joka ruostumattomissa materiaaleissa on jopa 14 -kertainen normaali teräkseen verrattuna. Wübaun pieni kitka varmistaa, että ruuvi kiertyy paikkaansa katkeamatta tai pomppimatta ja ruuvausvoima suuntautuu materiaalin kiinnittämiseen. Wübau+ Torx-kanta Kannan muoto on sama kuin Wübaussa, pieni halkaisija, kannassa senkkaus-nystyrät. Näiden ansiosta ei erillistä senkkausta tarvitse tehdä, vaan ruuvin voi ajaa kovempaakin materiaaliin yhdellä työvaiheella. Ø mm L mm kärki 35 TX 20 4,2 45 TX TX 20 4,8 75 TX TX 20 Ruskea/vihreä Wübau Ø mm L mm kärki Väri 45 TX 20 ruskea 4,2 45 TX 20 vihreä 55 TX 20 ruskea 55 TX 20 vihreä 4,8 75 TX 20 ruskea 32

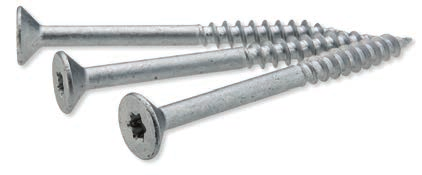

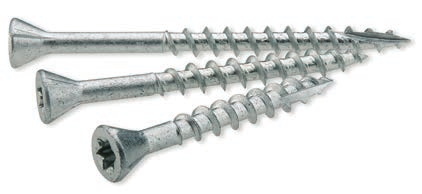

33 Terassi/Lauderuuvi Terassi/lauderuuvi 2x28 mm puutavaran kiinnitys ilman että kärki tulee läpi puusta. Kierteetön osuus ruuvissa on 28 mm jolloin 28 laude tai terassilauta kiristyy eikä jää kantamaan kierteestään. Kanta on puuruuvin uppokanta, Ø 8,8 mm, jolloin laudan kiristäminen, ilman että kanta uppoaa materiaaliin, helpottuu ja kierojen lautojen kiinnilaittaminen helpottuu. Ø mm L mm kärki 4,5 50 TX 20 Terassiruuvi leveäkantainen Ø 8,5 mm Ø mm L mm kärki Väri 55 TX 20 ruskea 4,2 55 TX 20 vihreä 33

34 Piasta -porakärkiruuvit Työskentelyä nopeuttavat PIASTA Porakärkiruuvit on valmistettu ruostumattomasta teräksestä ja lisäksi sinkkipinnoitettu. Teräslevyjen kiinnittämiseen teräsrakenteisiin, kojeisiin, laitteisiin, väliseiniin, kattorakenteisiin ja muihin asennus töihin sisä- ja ulkotiloissa. Vain paras ruostumaton laatu kestää julkisivukiinnityksissä. Würth Oy:n kattava poraruuvivalikoima tarjoaa laadukkaat, kestävät ja varmat ratkaisut vaativimpiinkin kohteisiin. 34

35 Pias/Piasta Porakärkiruuvit AW-lieriökanta DIN7504N Ruostumaton Porakärki karkaistua terästä Kanta ja kierreosa A2 Ruspert pinnoitettu. Teräslevyjen kiinnittämiseen teräsrakenteisiin ulkotiloissa. AW-uppokanta 7504-P Teräslevyjen kiinnittämiseen teräsrakenteisiin sisätiloissa Porakärki porautuu metalliin nopeasti ja tehokkaasti ilman esireiän poraamista säästäen aikaa. Kuusiokanta DIN 7976/7504-K Teräslevyjen kiinnittämiseen teräsrakenteisiin sisätiloissa. - kojeisiin, laitteisiin, väliseiniin, kattorakenteisiin ja muihin asennustöihin. Ø d mm 3,5 4,2 4,8 5,5 6,3 Työskentely r/min Ainevahvuus mm 0,7-2,25 1,75-3,0 1,75-4,0 1,75-5,25 2,0-6,0 Pitkä porakärki Ø mm 5,5 L mm Kierteen pituus mm Kannan Ø AV mm Kannan korkeus mm Terän pituus A mm Ainevahvuus mm 32 18,5 8 5,15 13,5 1, ,15 13,5 1, ,5 8 5,15 13,5 1,

36 Flügel-Porakärkiruuvit Puu ja levymateriaalien kiinnittämiseen teräsrakenteisiin. Porakärki leikkaa puuta ja metallia. Porakärjen takana olevat siivet poraavat puuhun ruuvin rungolle reiän. Siivet katkeavat osuessaan metalliin. Kanta itsesenkkaava. AW-vääntiö auttaa käyttäjää asentamaan ruuvin lipsumatta, nopeammin ja vähemmällä voimankäytöllä. AW-Uppokanta Sähkösinkitty/keltapassivoitu teräsruuvi Kiinnityksiin sisätiloissa Ø d mm 3,9 4,2 4,8 5,5 Porautuvuus metallli mm 1,5-2,4 1,75-3,0 2,0-4,0 2,0-5,0 AW-Uppokanta Ruostumaton A2 Porakärki ja kaksi ensimmäistä kierrettä karkaisua hiiliterästä. Ruspert pinnoitus. Kiinnityksiin sisä- ja ulkotiloissa Ø d mm 4,8 5,5 AW Porautuvuus metallli mm 2,0-4,0 2,0-5,0 Pituus mm AW 25 Ø mm L mm Porautuvuus metallli mm AW AW-Uppokanta Teräsruuvi, pinnoitus Ruspert 500 h Kiinnitykset sisä- ja ulkotiloissa , ,0-6,0 AW ,0-12 AW40 36

37 Piasta Porakärkiruuvit Kuusiokanta laipalla ja tiivistealuslevyllä Porakärki karkaistua terästä. Kanta ja kierreosa A2. Ruspert pinnoitettu. Ø mm L mm Ainevahvuus mm Hyötypituus max AV mm D mm 4,8 25 1,75-4,0 6, ,5 25 1,75-5, Teräslevyjen kiinnittämiseen teräsrakenteisiin ulkotiloissa. Ruuvi: - Kanta ja varsi ruostumatonta terästä A2 (W. Nr ) - Porakärki ja kaksi ensimmäistä kierrettä karkaistua hiiliterästä (W. Nr ) - Ruspert-pinnoitettu Aluslevy: - Ruostumatonta terästä A2 ja vulkanoitu EPDM-kumitiiviste Parvekelasituksiin, terasseihin Julkisivujen asennuksiin 37

38 Elementtiruuvi Eriste-elementtien kiinnitys teräsrakenteisiin. Porautuvuus 12 mm. AV 8 Ruspert pinnoitettu Ruuvi: - Karkaistua hiiliterästä - Ruspert-pinnoitettu - Kannan mitoitus DIN 7504 K Aluslevy Ø 19 mm - Ruostumatonta terästä A2 ja vulkanoitu EPDM-kumitiiviste Ø mm L mm ,

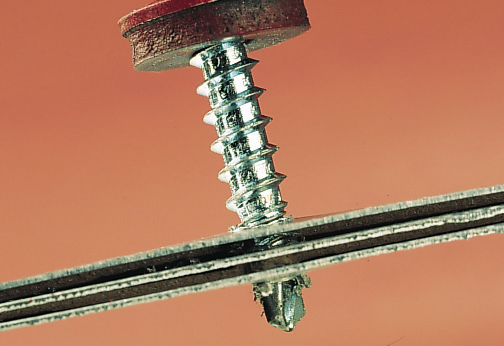

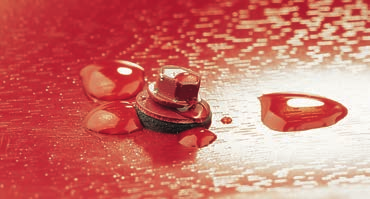

39 Kateruuvit Maalattu 8 mm kuusiokanta Alumiini-aluslevy 14 mm EPDM-tiiviste Ø 4,8 mm Vesitiivis Korroosionkestävä Pitävä kiinnitys Pulverimaalattu, kestävä pinnoite ruuvin kierteisiin saakka, jotta kattopelti ei syövy. Alumiininen aluslevy ei syövytä kattopeltiin reikää. Porakärkinen Teräväkärkinen EPDM-tiiviste estää vesivuodot. Se ei haperru auringon ja säiden vaikutuksesta. 39

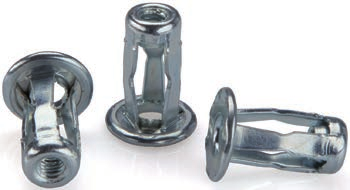

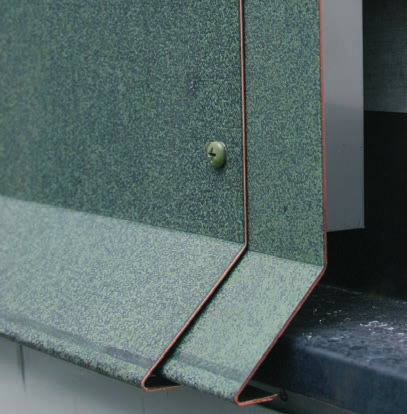

40 Niittimutteri SPYDER XS Niittimutteri Spyder XS sopii erityisesti pehmeiden materiaalien niittaamiseen. Materiaali sinkittyä terästä. Ei vahingoita pehmeitä materiaaleja kuten muoveja, voidaan käyttää myös epätasaisilla pinnoilla. Käyttökohteita mm. autot, veneet, huonekalut, valaisimet. Kierre L / mm EP (min-max)/mm D2 / mm Dcut / mm K / mm M M M M Asennusohje: 1. Poraa oikeankokoinen reikä 2. Asenna niitti 3. Kiristä niitti asennustyökalua käyttäen 4. Lisää kiinnitettävä materiaali ja kiristä liitos Maalatut ruuvit AW AW-Lieriökanta Väri esim. ikkuna-asentajat, ränni- ja katto-peltiasentajat. Maalatut porakärkiruuvit Ø mm L mm Tuote n:o Harmaa RR21 T. harmaa RR Valkoinen RR T. ruskea RR32 3, Musta RR Tiilenpun. RR Valkoinen RR AW AW Esim. Tippapeltien kiinnittämiseen puuhun Maalatut Assy 3.0 yleisruuvit Väri Ø mm L mm Tuote n:o Harmaa RR21 T. harmaa RR Valkoinen RR ,5 T. ruskea RR Musta RR Tiilenpun. RR

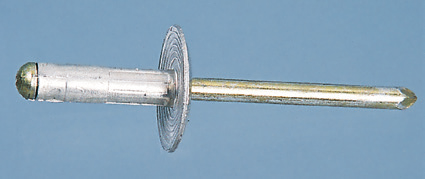

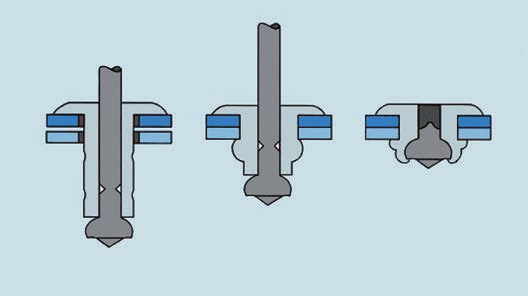

41 ZEBRA -vetoniitit Zebra vetoniiteissämme on ylivoimaisia etuja, joita tavallisista niiteistä ei löydy. Siisti ja luja liitos Karassa olevan ohennuksen ansiosta kara katkeaa siististi eikä jätä törröttävää karanpäätä esille. Täyttää väljänkin porausreiän tiiviisti. Pöly- ja roiskevesitiivis liitos. Karan ohennus takaa siistin ja oikea-aikaisen karan katkeamisen. Kara katkeaa siististi eikä jätä törröttävää karanpäätä niitin kantaan. Niitin ulkopinnassa olevat urat takaavat niittiosan siistin laajentumisen väljäänkin porausreikään. Runsaasti laajeneva niittiosa kiinnittyy tiiviisti ja niittauksesta tulee suora. Niitti laajenee siististi ja vetokaranpää jää oikeaan kohtaan. 41 Profix yleisniitit Pöly- ja roiskevesitiivis. Yhdellä niittikoolla voidaan kiinnittää paksuudeltaan vaihtelevia osia. Leveälaippainen Pöly- ja roiskevesitiivis. Käytetään kiinnitettävän materiaalin ollessa pehmeä, esim. kumi, muovi ja puu. Laippa Ø 15,6 mm.

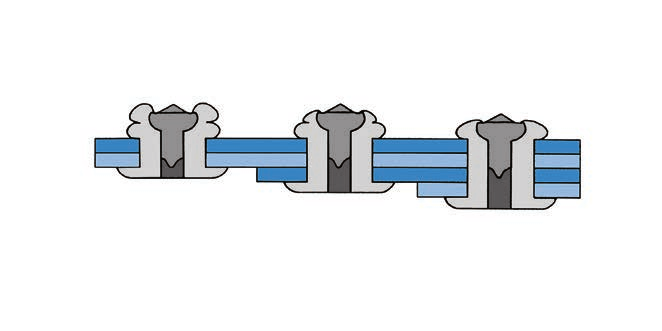

42 Zebra Vetoniitit Zebra vetoniittisarja ,2x10 4x12 4,8x15 3,2x8 4x10 4,8x10 Niittipihti ( ) Niitin Niitattava materiaali materiaali Alumiini Teräs, snkitty RST HST Kupari Pronssi Alumiini + +/ Teräs, sinkitty + RST teräs +/ +/ + +/ +/ +/ HST +/ + +/ +/ Kupari +/ +/ Niitattava ja niitin materiaali soveltuvat toisiinsa nähden +/ Soveltuu käytettäväksi lievissä ympäristöolosuhteissa, esim. kuivissa sisätiloissa tai maaseutuympäristössä. Ei sovellu kosteudelle alttiina esim. meri- tai teollisuusilmastoon. Ei sovellu käytettäväksi; materiaalien ei pidä olla kontaktissa etenkään kosteissa olosuhteissa. Yksi niitti kaikille niitattaville paksuuksille Siisti liitos, jossa katkennut kara ei törrötä Väljäänkin reikään vesitiivis liitos 42

43 Vetoniitit Vetoniitti Al/St, uppokanta avoin Vetoniitti Al/St, laajakanta avoin Niitti: Al 3,5% (5154) Vetokara: St Niitti: Al 3,5% (5154) Vetokara: St Vetoniitti Al/St, kupukanta avoin Vetoniitti Al/A2, kupukanta avoin Niitti: Al 3,5% (5154) Vetokara: St Niitti: Al 5% (5056) Vetokara: A2 Vetoniitti Al/St, kupukanta suljettu Vetoniitti Al/St, kupukanta, avoin, maalattu Niitti: Al 5 % (5056) Vetokara: St Niitti: Al 3,5% (5154) Vetokara: St 43
