Nanotäyteaineet kumissa

Koko: px
Aloita esitys sivulta:

Download "Nanotäyteaineet kumissa"

Transkriptio

1 Nanotäyteaineet kumissa Minna Poikelispää, Alexandra Shakun, Jyrki Vuorinen Kumi-instituutin kevätseminaari

2 Kumit ja nano 100 vuoden kokemuksella Noki Silika

3 Mikä nanotäyteaine? Vähintään 1 dimensio < 100 nm

4 Miksi nanoja kumiin? Koolla on väliä

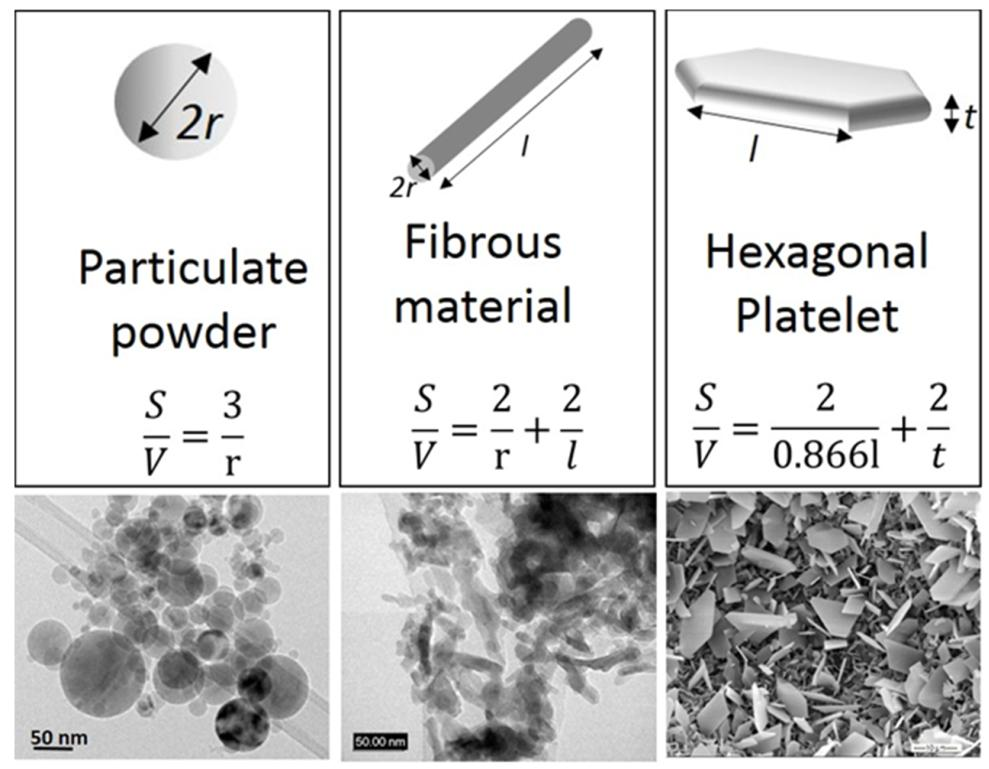

5 Miksi nanoja kumiin? Myös muodolla on väliä Pallomaiset Noki, metallioksidit, CaCO 3, silika Levymäiset Kaoliini Motmorilloniitti Illiitti Kuitumaiset Hiilinanoputket Halloysiitti Palmero, Nanomaterials 5 (2015)

6 Nanotäyteaineiden haasteet Hydrofobinen kumi modifiointi hydrofiilinen täyteaine Dispersio

7 Nanotäyteineilla saavutetut ominaisuusparannukset Lämmönkestävyys Mekaaniset ominaisuudet Lisääntynyt jäykkyys ja kovuus Kulumiskestävyys Sähkönjohtavuus Palonkestävyys Kemiallinen kestävyys Barrier-ominaisuudet Ominaisuusparannuksiin vaikuttavat käytetty nanotäyteaine ja elastomeeri. Yhden ominaisuuden parantuessa, toinen ominaisuus voi heiketä. Kumi-instituutin syysseminaari

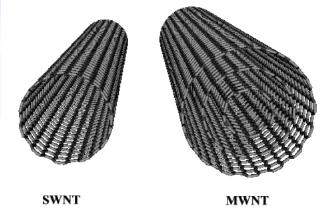

8 Hiilinanoputket Sylinterimäisiä fullereeneja Erittäin lujia Hyvin jäykkä päistä vedettäessä Kimmokerroin 1000 GPa Taivuteltaessa pehmeä kuin polymeeri Sähköä johtava Yksiseinämäiset (SWNT) Moniseinämäiset (MWNT)

9 Hiilinanoputket kumissa 8 Engineering stress, MPa EPDM_6 EPDM_9 EPDM_3 EPDM_2 EPDM_ Extension, % Conductivity (S/m) 10 2 EPCH-15CNTs-50IL x10-4 EPCH 1x EPCH-15CNTs-25IL EPCH-10CNTs-25IL EPCH-5CNTs-25IL EPCH-25IL Frequency (Hz) Lisää lujuutta, kovuutta, jäykkyyttä ja sähkönjohtavuutta Nopeampi vulkanoitumisprosessi Hoikkanen M. et al., Journal of Composite Materials

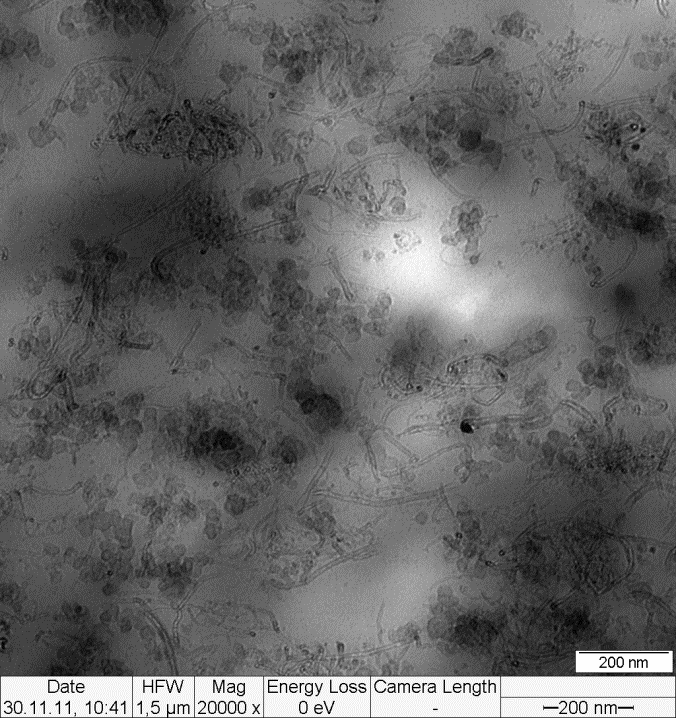

10 Partial replacement of CB by CNTs 5 phr 10 phr CNT 0 CNT 1 CNT 2.5 CNT 5 CNT 7.5 CNT 10 CNT Stress, MPa Tensile Strength 100 % 300 % CNT loading, phr G', kpa Log strain, % Storage Modulus, GPa 1 0,1 0,01 CNT 0 CNT 0.5 CNT 1 CNT 2 CNT 2.5 CNT 5 CNT 7.5 CNT 10 CNT Temperature, o C Poikelispää M. et al., J. Appl. Polym. Sci 127 (2013)

11 Nanodiamonds Promising stable diamond core highly reactive outer shell high thermal conductivity high electrical resistivity biocompatibility availability at reasonable prices NDs tend to aggregate due to the presence of a number of functional surface groups Chemical modification Stable aqueous dispersions V.N. Mochalin et al., The properties and applications of nanodiamonds. Nat. Nanotechnol. 7 (2012)

12 Nanodiamonds Carboxylated NDs ~0.3 mm thick films NR latex 0.1 phr 0.5 phr 1 phr 2 phr 1 phr (hydrogen.nd) NR/carbND1 NR ref

13 Nanodiamonds NR latex/carboxylated NDs Dielectric loss factor Area of interest for energy harvesting 1 phr 0.5 phr 0.1 phr 0 phr = E-02 1.E+00 1.E+02 1.E+04 1.E+06 Frequency, Hz Mean values TS, MPa E b, % M 100, MPa M 200, MPa NR/ NR/carbND NR/carbND NR/carbND NR/hydrND

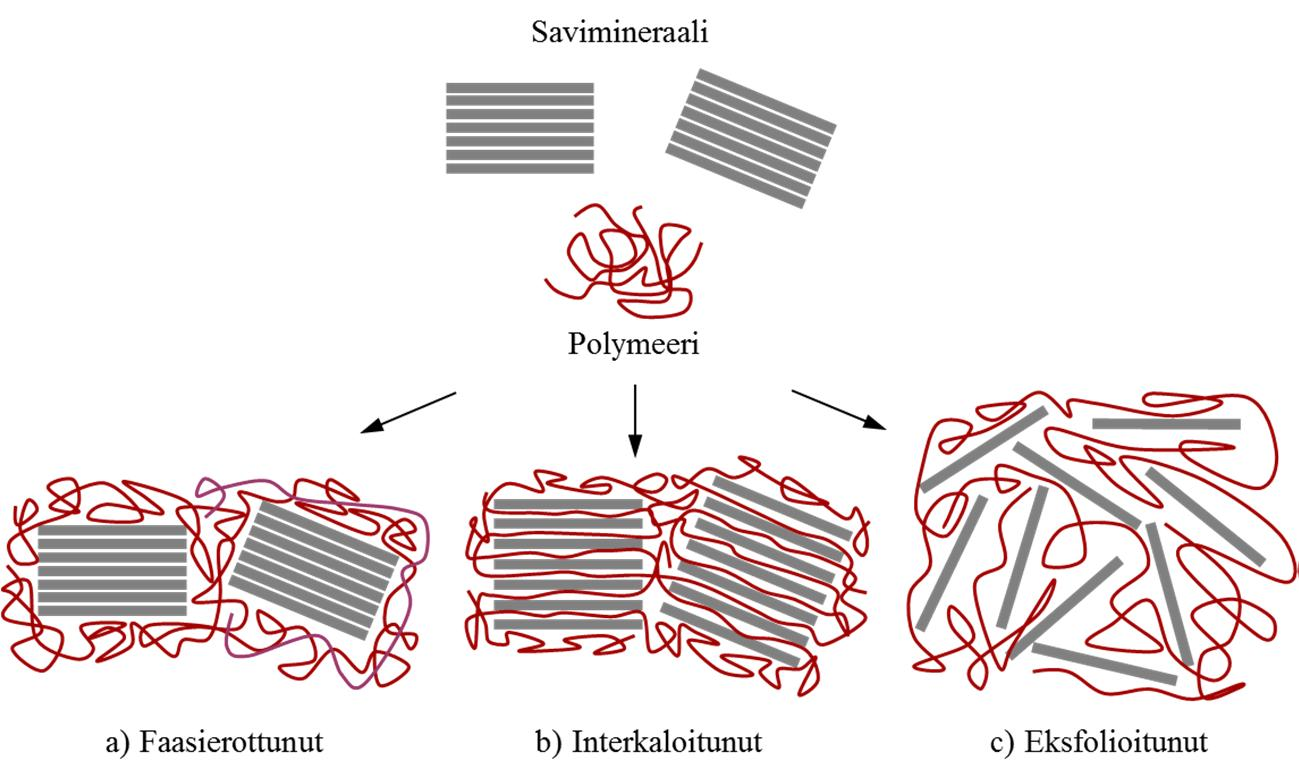

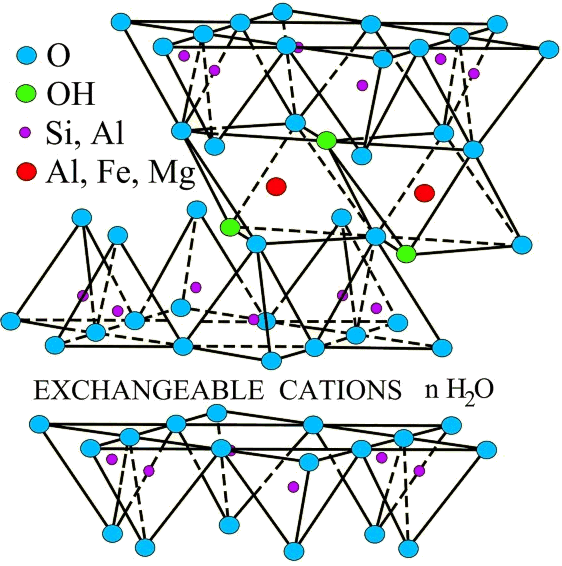

14 Nanosavi Käytetyimpiä nanotäyteaineita Montmorilloniitti Yksi savipartikkeli koostuu tuhansista silikaattilevyistä

15 Partial replacement of CB by organoclay Activation energies: NR-CB 67 kj/mol NR-CB-Clay-QUAT 52 kj/mol NR-CB-Clay-PA 54 kj/mol Sapkota J., et al., Polymer Engineering and Science 53 (2013)

16 Halloysiitti nanoputket Moniseinämäinen kaoliini nanoputki Pituus 1-15 µm Sisähalkaisija nm Pasbakhsh, P., et al., J. Appl. Polym. Sci 113 (2009)

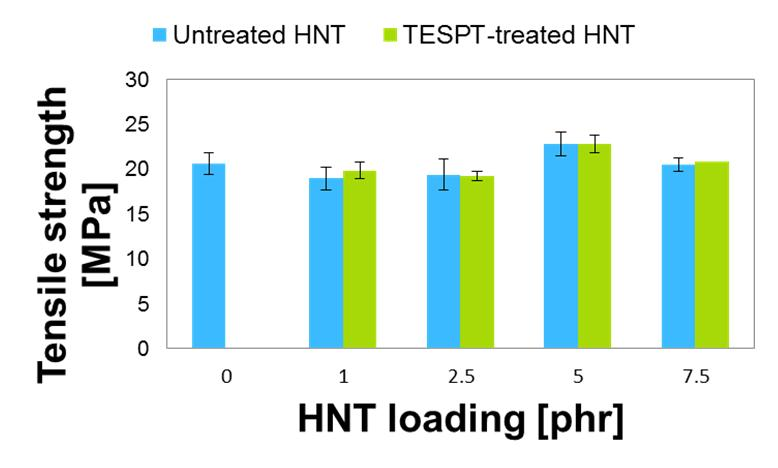

17 Partial replacement of carbon black by HNTs in NR/BR compound Easier processing Lower storage, loss modulus and tan delta -> tyre applications No significant changes in mechanical properties TESPT-silane - no effect 60 o C Poikelispää M., et al. Journal of Elastomers and Plastics 47 (2015)

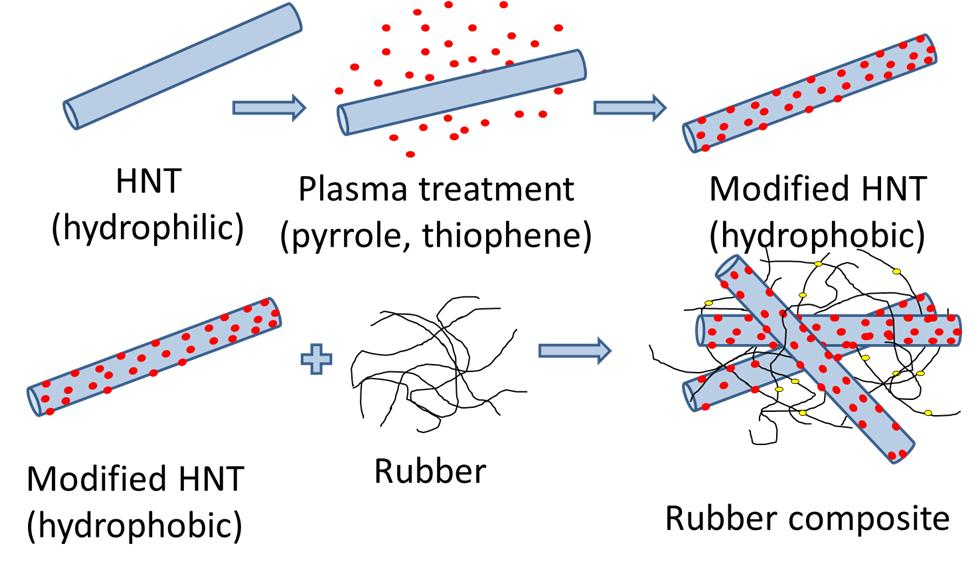

18 Plasma treatment The polarity of the HNT surface can be reduced The functional groups on the surface, mainly hydroxyl groups, can be shielded The chemical composition of the surface can be changed to hydrocarbons Functional groups can be created in the surface

19 Partial replacement of CB by plasma-treated HNTs in NR/BR The polarity of the HNTs decreased Improved dispersion Suppresses reversion Improved mechanical properties (polymer-filler interaction) Higher tan delta Weight change, g Time, min HNT Py90-HNT Thi90-HNT o C Torque, dnm CB HNT 2 0 Py90-HNT Thi90-HNT Time, min Poikelispää M. et al., J. Appl. Polym. Sci 127 (2013)

Wilmix esimerkki pitkäntähtäyksen yliopistoyhteistyöstä kumialan tutkimuksessa

Wilmix esimerkki pitkäntähtäyksen yliopistoyhteistyöstä kumialan tutkimuksessa 1 Wilmix esimerkki pitkäntähtäyksen yliopistoyhteistyöstä kumialan tutkimuksessa Jyrki Vuorinen TTY 2 Mikä Wilmix? Wilmix - The development of efficient and environmentalfriendly new elastomer based materials

Lisätiedot

Luonnonkuidusta lujitteeksi. Kumi-instituutin ja TTY:n Luomaprojektin kevätseminaari Päivi Lehtiniemi,TTY

Luonnonkuidusta lujitteeksi. Kumi-instituutin ja TTY:n Luomaprojektin kevätseminaari Päivi Lehtiniemi,TTY Luonnonkuidusta lujitteeksi Kumi-instituutin ja TTY:n Luomaprojektin kevätseminaari 15.5.2013 Päivi Lehtiniemi,TTY Sisällys Eri luonnonkuidut Prosessi pellolta kuiduksi Saatavuus Ominaisuudet lujitteena

Lisätiedot

Kumit ääriolosuhteissa mitkä ovat ääriolosuhteet? Minna Poikelispää, Maija Hoikkanen, Jyrki Vuorinen Kumi-instituutin syysseminaari TTY 9.11.

Kumit ääriolosuhteissa mitkä ovat ääriolosuhteet? Minna Poikelispää, Maija Hoikkanen, Jyrki Vuorinen Kumi-instituutin syysseminaari TTY 9.11. Kumit ääriolosuhteissa mitkä ovat ääriolosuhteet? Minna Poikelispää, Maija Hoikkanen, Jyrki Vuorinen Kumi-instituutin syysseminaari TTY 9.11.2012 Kumien ääriolosuhteita Lämpötila (kuuma/kylmä) Kemikaalit

Lisätiedot

Puun pinnan ominaisuuksien parantaminen eri menetelmillä

Puun pinnan ominaisuuksien parantaminen eri menetelmillä Puun pinnan ominaisuuksien parantaminen eri menetelmillä Aalto-yliopisto Teknillinen korkeakoulu Puunjalostustekniikan laitos Jatko-opiskelija DI Sisällys Johdanto Puun modifiointi Työn tavoitteet Puun

Lisätiedot

Nanomateriaalien mahdollisuudet ja riskit Näkökohtia, muutoksia vuoden 2008 jälkeen?

Nanomateriaalien mahdollisuudet ja riskit Näkökohtia, muutoksia vuoden 2008 jälkeen? Nanomateriaalien mahdollisuudet ja riskit Näkökohtia, muutoksia vuoden 2008 jälkeen? OLLI IKKALA aakatemiaprofessori Department of Applied Physics, Aalto University School of Science (formerly Helsinki

Lisätiedot

Keskittämisrenkaat. Meiltä löytyy ratkaisu jokaiseen putkikokoon, 25 mm ja siitä ylöspäin.

Keskittämisrenkaat. Meiltä löytyy ratkaisu jokaiseen putkikokoon, 25 mm ja siitä ylöspäin. Keskittämisrenkaat Keskittämisrenkaita käytetään kun virtausputki menee suojaputken sisällä, kuten esim. tiealituksissa. Meidän keskittämisrenkaat ovat valmistettu polyeteenistä jonka edut ovat: - helppo

Lisätiedot

DIARC-pintakäsittelyillä uusia ominaisuuksia tuotteisiin

DIARC-pintakäsittelyillä uusia ominaisuuksia tuotteisiin Nanoteknologiaa koneenrakentajille DIARC-pintakäsittelyillä uusia ominaisuuksia tuotteisiin Juha Viuhko 1 kehittää ja valmistaa älykkäitä pintaratkaisuja parantamaan asiakkaiden tuotteiden ja palveluiden

Lisätiedot

Nanotäyteaineiden sekoittamisen haasteet ja ongelmat Kumi-instituutin keväseminaari

Nanotäyteaineiden sekoittamisen haasteet ja ongelmat Kumi-instituutin keväseminaari Nanotäyteaineiden sekoittamisen haasteet ja ongelmat Kumi-instituutin keväseminaari 15.4. 2016 Antti Rautanen / Nokian Renkaat Rengasteollisuus yleisesti ja lyhyesti Rubber World julkaisun mukaan vuonna

Lisätiedot

Fysikaaliset ominaisuudet

Fysikaaliset ominaisuudet Fysikaaliset ominaisuudet Ominaisuuksien alkuperä Mistä materiaalien ominaisuudet syntyvät? Minkälainen on materiaalin rakenne? Onko rakenteellisesti samankaltaisilla materiaaleilla samankaltaiset ominaisuudet?

Lisätiedot

Materiaalien sähköiset ominaisuudet - tutkimuksen ja kehityksen painopistealueita. Jani Pelto VTT

Materiaalien sähköiset ominaisuudet - tutkimuksen ja kehityksen painopistealueita. Jani Pelto VTT Materiaalien sähköiset ominaisuudet - tutkimuksen ja kehityksen painopistealueita Jani Pelto VTT Muovimateriaalit ESD hallintaan 2009 Kaupallisia materiaaleja löytyy kaikille pintajohtavuusalueille Tekniikoita

Lisätiedot

OMINAISUUDET SOVELLUS. Technical data sheet BOAX-II HDG - KIILA-ANKKURI. Mutterin ja aluslevyn kanssa. UK-DoP-e08/0276, ETA-08/0276.

OMINAISUUDET SOVELLUS. Technical data sheet BOAX-II HDG - KIILA-ANKKURI. Mutterin ja aluslevyn kanssa. UK-DoP-e08/0276, ETA-08/0276. BOAX-II - KIILA-ANKKURI Mutterin ja aluslevyn kanssa. UK-DoP-e08/0276, ETA-08/0276 OMINAISUUDET Materiaali Kuumasinkitty teräs SOVELLUS Käyttötarkoitus Teräsrakenteiden Kiskojen Kannattimien Julkisivujen

Lisätiedot

Kolme lineaaristen polyamidien valmistusmenetelmistä on kaupallisesti merkittäviä:

Kolme lineaaristen polyamidien valmistusmenetelmistä on kaupallisesti merkittäviä: POLYAMIDIT (PA) Tampereen teknillinen yliopisto Sanna Nykänen Yleistä Polyamidit ovat eniten käytettyjä teknisiä muoveja. Esimerkkinä yleisesti tunnettu nylon luokitellaan kemiallisesti polyamidiksi (PA66).

Lisätiedot

Advanced Materials Araldite 2031 TUOTESELOSTE

Advanced Materials Araldite 2031 TUOTESELOSTE Advanced Materials Araldite 2031 TUOTESELOSTE Araldite 2031 Musta kaksikomponenttinen epoksiliima Ominaispiirteet Tiksotrooppinen Sitkistetty Soveltuu metallien ja komposiittien liimaamiseen. Myös polyamidit.

Lisätiedot

Lecture 4: Physical Vapor Deposition PVD

Lecture 4: Physical Vapor Deposition PVD Thin Films Technology Lecture 4: Physical Vapor Deposition PVD Jari Koskinen Aalto University Page 1 Contents Plasma Ion surface interactions Film growth mechanisms Different PVD methods Commercial PVD

Lisätiedot

Advanced Materials Araldite 2048 TUOTESELOSTE

Advanced Materials Araldite 2048 TUOTESELOSTE Advanced Materials Araldite 2048 TUOTESELOSTE Araldite 2048 Kaksikomponenttinen metakrylaattiliima Ominaispiirteet Nopeasti kovettuva Hyvä tartunta moniin metalleihin ja muoveihin Ei vaadi täydellistä

Lisätiedot

Thin Films Technology. Lecture 3: Physical Vapor Deposition PVD. Jari Koskinen. Aalto University. Page 1

Thin Films Technology. Lecture 3: Physical Vapor Deposition PVD. Jari Koskinen. Aalto University. Page 1 Thin Films Technology Lecture 3: Physical Vapor Deposition PVD Jari Koskinen Aalto University Page 1 Thin film deposition PVD Solid target Line of sight deposition Physical Low substrate temperature PECVD

Lisätiedot

Advanced Materials Araldite 2015 TUOTESELOSTE

Advanced Materials Araldite 2015 TUOTESELOSTE Advanced Materials Araldite 2015 TUOTESELOSTE Araldite 2015 Kaksikomponenttinen epoksiliima Ominaispiirteet Sitkistetty, tahnamainen epoksi Erinomainen lasikuitukomposiitin ja SMC liimaamiseen Pieni kutistuma

Lisätiedot

Advanced Materials Araldite 2028-1 TUOTESELOSTE

Advanced Materials Araldite 2028-1 TUOTESELOSTE Advanced Materials Araldite 2028-1 TUOTESELOSTE Araldite 2028-1 Kaksikomponenttinen kirkas polyuretaaniliima Ominaispiirteet Lasinkirkas Nopea kovetus UV- kestävä Liimaa monia metalleja ja muoveja Kuvaus

Lisätiedot

Kansallinen MEMS Teknologioiden tiekartta

Kansallinen MEMS Teknologioiden tiekartta Kansallinen MEMS Teknologioiden tiekartta Aalto-yliopiston Sähkötekniikan korkeakoulu ja VTT ovat laatineet tiiviissä yhteystyössä alan teollisten toimijoiden kanssa MEMS teknologiaan pohjautuvien järjestelmien

Lisätiedot

Advanced Materials Araldite 2029-1 TUOTESELOSTE

Advanced Materials Araldite 2029-1 TUOTESELOSTE Advanced Materials Araldite 2029-1 TUOTESELOSTE Araldite 2029-1 Tummanharmaa kaksikomponenttinen polyuretaaniliima Ominaispiirteet Hyvät täyttöominaisuudet Keskipitkä avoin aika Liimaa mm. kuparia ja messinkiä

Lisätiedot

Nanomateriaalit jätteissä. Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy

Nanomateriaalit jätteissä. Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy Nanomateriaalit jätteissä Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy Lujitemuovipäivät 14.11.2013 Teknologiakeskus KETEK Oy Tutkimus ja tuotekehitys Analyysi- ja testauspalvelut Aluekehityspalvelut

Lisätiedot

Konetekniikan koulutusohjelman opintojaksomuutokset

Konetekniikan koulutusohjelman opintojaksomuutokset Konetekniikan koulutusohjelman opintojaksomuutokset 2016-2017 UUDET OPINTOJAKSOT: BK10A3800 Principles of Industrial Manufacturing Processes BK10A3900 Reliability Based Machine Element Design BK10A4000

Lisätiedot

Austenite stability of low-temperature reversion-treated microstructures of an AISI 301LN stainless steel under monotonic and dynamic loading

Austenite stability of low-temperature reversion-treated microstructures of an AISI 301LN stainless steel under monotonic and dynamic loading Thesis based on compiled publications on Austenite stability of low-temperature reversion-treated microstructures of an AISI 301LN stainless steel under monotonic and dynamic loading Antti Järvenpää /

Lisätiedot

TUOTELUETTELO SAUMATTOMAT PUTKET

TUOTELUETTELO SAUMATTOMAT PUTKET TUOTELUETTELO SAUMATTOMAT PUTKET 16 AINESPUTKET / HOLLOW BARS EN 10294-1:2005 mukainen laatu E470, kuumavalssattuna tai kylmävedettynä EN 10294-1:2005 grade E470, hot rolled or cold drawn Ohjeanalyysi:

Lisätiedot

Akateeminen johdanto; Asiantuntijapuheenvuoro. Muovit ja Nano. Professori Jyrki Vuorinen. TkL Katja Nevalainen TkL Pirkko Eteläaho

Akateeminen johdanto; Asiantuntijapuheenvuoro. Muovit ja Nano. Professori Jyrki Vuorinen. TkL Katja Nevalainen TkL Pirkko Eteläaho 1 Akateeminen johdanto; Asiantuntijapuheenvuoro Muovit ja Nano Professori Jyrki Vuorinen TkL Katja Nevalainen TkL Pirkko Eteläaho TTY, Muovi- ja elastomeeritekniikka 2 Muovit ja nano : Uutta ja hienoa?

Lisätiedot

EU:n tuulivoimateknologiaplatformin TPWIND:in aktiviteetit. TEKES tuulivoiman workshop 7.11.2013 Hannele Holttinen, VTT

EU:n tuulivoimateknologiaplatformin TPWIND:in aktiviteetit. TEKES tuulivoiman workshop 7.11.2013 Hannele Holttinen, VTT EU:n tuulivoimateknologiaplatformin TPWIND:in aktiviteetit TEKES tuulivoiman workshop 7.11.2013 Hannele Holttinen, VTT TPWind: rakenne 3 TPWIND linkki SET Plan The SET-Plan launched European Industrial

Lisätiedot

LX 70. Ominaisuuksien mittaustulokset 1-kerroksinen 2-kerroksinen. Fyysiset ominaisuudet, nimellisarvot. Kalvon ominaisuudet

LX 70. Ominaisuuksien mittaustulokset 1-kerroksinen 2-kerroksinen. Fyysiset ominaisuudet, nimellisarvot. Kalvon ominaisuudet LX 70 % Läpäisy 36 32 % Absorptio 30 40 % Heijastus 34 28 % Läpäisy 72 65 % Heijastus ulkopuoli 9 16 % Heijastus sisäpuoli 9 13 Emissiivisyys.77.77 Auringonsuojakerroin.54.58 Auringonsäteilyn lämmönsiirtokerroin.47.50

Lisätiedot

Advanced Materials Araldite 2033 TUOTESELOSTE

Advanced Materials Araldite 2033 TUOTESELOSTE Advanced Materials Araldite 2033 TUOTESELOSTE Araldite 2033 Musta kaksikomponenttinen epoksiliima Ominaispiirteet Itsestäänsammuva UL 94 V-0 Hyvät täyttöominaisuudet Keskipitkä avoin aika Korkea lujuus

Lisätiedot

Printed matter

Printed matter D e p a r t m e n t o f C h e m i c a l a n d M e t a l l u r g i c a l E n g i n e e r i n g P rocessing and properties o f carbon nanotube-copper composites Pyry-Mikko Hannula D O C T O R A L D I S S

Lisätiedot

AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY K013

AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY K013 K013/A22/2017 Liite 1 / Appendix 1 Sivu / Page 1(5) AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY PUOLUSTUSVOIMIEN LOGISTIIKKALAITOS 3. LOGISTIIKKARYKMENTTI ILMAVOIMIEN VARIKKO

Lisätiedot

AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY IRCAL OY

AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY IRCAL OY K052/A05/2017 Liite 1 / Appendix 1 Sivu / Page 1(6) AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY IRCAL OY Tunnus Code Laboratorio Laboratory Osoite Address www www K052 Ircal Oy

Lisätiedot

Käytännön kokemuksia osallistumisesta EU projekteihin. 7. puiteohjelman uusien hakujen infopäivät 2011

Käytännön kokemuksia osallistumisesta EU projekteihin. 7. puiteohjelman uusien hakujen infopäivät 2011 Käytännön kokemuksia osallistumisesta EU projekteihin 7. puiteohjelman uusien hakujen infopäivät 2011 15.3.2010 07.09.2011 Markku Timo Ture Nikkilä T&K yritys, 8 henkilöä Elastopoli Oy PK-yritys, omistajina

Lisätiedot

Polypropeeni on kestomuovi, joka muodostuu propeenimonomeereistä (kuva 1.). Sen moolimassa vaihtelee 80 000 200 000 g/mol välillä.

Polypropeeni on kestomuovi, joka muodostuu propeenimonomeereistä (kuva 1.). Sen moolimassa vaihtelee 80 000 200 000 g/mol välillä. Polypropeeni () Technical University of Gabrovo Milena Koleva Käännös: Sanna Nykänen Tampereen teknillinen yliopisto Polypropeeni on kestomuovi, joka muodostuu propeenimonomeereistä (kuva 1.). Sen moolimassa

Lisätiedot

KESKI-SUOMI KOHTI KIERTOTALOUTTA 2018

KESKI-SUOMI KOHTI KIERTOTALOUTTA 2018 KESKI-SUOMI KOHTI KIERTOTALOUTTA 2018 7.2.2017 Jyväskylä Virva Kinnunen Mikä ihmeen nanopartikkeli? Nano: 1 nm = 10-9 m Nanopartikkeli: Partikkeli, jonka vähintään yksi dimensio 1 100 nm Luonnollisista

Lisätiedot

Advanced Materials Araldite 2021 TUOTESELOSTE

Advanced Materials Araldite 2021 TUOTESELOSTE Advanced Materials Araldite 2021 TUOTESELOSTE Araldite 2021 Kaksikomponenttinen sitkistetty metakrylaattiliima Ominaispiirteet Nopeasti kovettuva Korkea kuoriutumislujuus Monikäyttöinen Erinomainen monien

Lisätiedot

Materiaaliryhmien taksonomia

Materiaaliryhmien taksonomia Komposiitit Komposiitit Useamman materiaalin / materiaaliryhmän yhdistelmä Materiaalin ja rakenteen välimaastossa Matriisi lujite (tai funktionaalisesti valitut materiaalit) Materiaaliryhmien taksonomia

Lisätiedot

Silkistä rapuihin: Luonnosta oppia materiaaleihin

Silkistä rapuihin: Luonnosta oppia materiaaleihin Silkistä rapuihin: Luonnosta oppia materiaaleihin Olli Ikkala akatemiaprofessori Aalto-yliopisto, Teknillinen korkeakoulu, Teknillisen fysiikan laitos, Molekyylimateriaalien laboratorio PL 15100, FIN-00076

Lisätiedot

ATOMIHILAT. Määritelmä, hila: Hilaksi sanotaan järjestelmää, jossa kiinteän aineen rakenneosat ovat pakkautuneet säännöllisesti.

ATOMIHILAT. Määritelmä, hila: Hilaksi sanotaan järjestelmää, jossa kiinteän aineen rakenneosat ovat pakkautuneet säännöllisesti. ATOMIHILAT KEMIAN MIKRO- MAAILMA, KE2 Määritelmä, hila: Hilaksi sanotaan järjestelmää, jossa kiinteän aineen rakenneosat ovat pakkautuneet säännöllisesti. Hiloja on erilaisia. Hilojen ja sidosten avulla

Lisätiedot

LYTH-CONS CONSISTENCY TRANSMITTER

LYTH-CONS CONSISTENCY TRANSMITTER LYTH-CONS CONSISTENCY TRANSMITTER LYTH-INSTRUMENT OY has generate new consistency transmitter with blade-system to meet high technical requirements in Pulp&Paper industries. Insurmountable advantages are

Lisätiedot

Agglomeration of nanodiamonds during deposition

Agglomeration of nanodiamonds during deposition Mikael Sievänen Agglomeration of nanodiamonds during deposition Thesis submitted for examination for the degree of Master of Science in Technology. Espoo 27.09.2017 Thesis supervisor: Prof. Tomi Laurila

Lisätiedot

Advanced Materials Araldite 2022 TUOTESELOSTE

Advanced Materials Araldite 2022 TUOTESELOSTE Advanced Materials Araldite 2022 TUOTESELOSTE Araldite 2022 Kaksikomponenttinen metakrylaattiliima Ominaispiirteet Helppo hioa Liimaa monia kestomuoveja Kestää hyvin öljyä ja bensiiniä Ei vaadi täydellistä

Lisätiedot

KNX Partnerpäivä Tervetuloa. Johan Stigzelius KNX Finland ry

KNX Partnerpäivä Tervetuloa. Johan Stigzelius KNX Finland ry KNX Partnerpäivä 6.11.2014 Tervetuloa Johan Stigzelius KNX Finland ry KNX 1991 the first Handbook Open Specification was published 1993 ETS 1996 ET2 1997 Batibus, EHS and EIB merged 2001 Konnex Association

Lisätiedot

Mitä tiedetään nanomateriaalien terveysvaikutuksista. Harri Alenius, Tutkimusprofessori Nanoturvallisuuskeskuksen varajohtaja

Mitä tiedetään nanomateriaalien terveysvaikutuksista. Harri Alenius, Tutkimusprofessori Nanoturvallisuuskeskuksen varajohtaja Mitä tiedetään nanomateriaalien terveysvaikutuksista Harri Alenius, Tutkimusprofessori Nanoturvallisuuskeskuksen varajohtaja Nanomateriaalien ominaisuudet ovat yllättäviä nano bulkki Bulkki kulta: keltainen

Lisätiedot

ti 27.8. 9-12 Tfy-0.3131 Termodynamiikka tentinvalvonta PHYS K215 Tfy-99.2261 Fysiologia Tfy-99.4275 Signal Processing in Biomedical Engineering

ti 27.8. 9-12 Tfy-0.3131 Termodynamiikka tentinvalvonta PHYS K215 Tfy-99.2261 Fysiologia Tfy-99.4275 Signal Processing in Biomedical Engineering Aalto-yliopiston perustieteiden korkeakoulu versio 1 Teknillisen fysiikan ja matematiikan koulutusohjelma tbh 30.5.2013 F- ja LL-LAITOSTEN SYVENTÄVIEN KURSSIEN TENTTIJÄRJESTYS 2013-2014 TENTIT JÄRJESTETÄÄN

Lisätiedot

Introduction to Automotive Structure

Introduction to Automotive Structure Supakit Rooppakhun Introduction to Automotive Structure The main purpose is to: Support all the major components and sub assemblies making up the complete vehicle Carry the passengers and/or payload in

Lisätiedot

Rakennesuunnittelu. Materiaali. Kudotut rakenteet. Komposiitit ALM. Functionally graded. Vaahdot

Rakennesuunnittelu. Materiaali. Kudotut rakenteet. Komposiitit ALM. Functionally graded. Vaahdot Komposiitit Komposiitit Useamman materiaalin / materiaaliryhmän yhdistelmä Materiaalin ja rakenteen välimaastossa Matriisi lujite (tai funktionaalisesti valitut materiaalit) Materiaali Rakennesuunnittelu

Lisätiedot

VTT EXPERT SERVICES OY

VTT EXPERT SERVICES OY T001 Liite 1.07 / Appendix 1.07 Sivu / Page 1(9) VTT EXPERT SERVICES OY VTT EXPERT SERVICES LTD. Tunnus Code Yksikkö tai toimintoala Department or section of activity Osoite Address Puh./fax/e-mail/www

Lisätiedot

Advanced Materials Araldite 2014-1 TUOTESELOSTE

Advanced Materials Araldite 2014-1 TUOTESELOSTE Advanced Materials Araldite 2014-1 TUOTESELOSTE Araldite 2014-1 Kaksikomponenttinen epoksiliima Ominaispiirteet Harmaa tahnamainen epoksi Korkea lämmön-, veden- ja kemikaalinkestävyys Pieni kutistuma Hyvät

Lisätiedot

Metsäbiomassaan perustuvien nestemäisten biopolttoaineiden ilmastovaikutukset

Metsäbiomassaan perustuvien nestemäisten biopolttoaineiden ilmastovaikutukset Metsäbiomassaan perustuvien nestemäisten biopolttoaineiden ilmastovaikutukset FORESTENERGY2020 tutkimusohjelman tutkijaseminaari, VTT, 4.6.2012 Sampo Soimakallio VTT Technical Research Centre of Finland

Lisätiedot

Helsinki Metropolitan Area Council

Helsinki Metropolitan Area Council Helsinki Metropolitan Area Council Current events at YTV The future of YTV and HKL On the initiative of 4 city mayors the Helsinki region negotiation consortiums coordinating group have presented that:

Lisätiedot

FYSIIKKA. Tapio Rantala Fysiikka Tampereen teknillinen yliopisto Mensa

FYSIIKKA. Tapio Rantala Fysiikka Tampereen teknillinen yliopisto  Mensa FILOSOFIAA? ARKIPÄIVÄÄ? FYSIIKKA TEKNIIKKAA? TIEDETTÄ? 1 Tapio Rantala Fysiikka Tampereen teknillinen yliopisto http://www.tut.fi/~trantala SISÄLTÖ FILOSOFIAA VAI ARKIPÄIVÄÄ TEKNIIKKAA VAI TIEDETTÄ INNOVAATIO

Lisätiedot

Kalustetestaus- ja asiantuntijapalvelut.

Kalustetestaus- ja asiantuntijapalvelut. Kalustetestaus- ja asiantuntijapalvelut Kalustetestaus- ja asiantuntijapalvelut Tuotetestaukset Seinäkkeet Office furniture. Screens. Part 1: Dimensions EN 1023-1 Office furniture. Screens. Part 2: Mechanical

Lisätiedot

Additions, deletions and changes to courses for the academic year Mitä vanhoja kursseja uusi korvaa / kommentit

Additions, deletions and changes to courses for the academic year Mitä vanhoja kursseja uusi korvaa / kommentit s, s and changes to courses for the academic year 2016 2017 Mikro ja nanotekniikan laitos Department for Micro and Nanosciences S 69, S 87, S 104, S 129, ELEC A3, ELEC C3, ELEC D3, ELEC E3, ELEC L3 T 4030

Lisätiedot

Puristetaan puusta vielä parempaa

Puristetaan puusta vielä parempaa Puristetaan puusta vielä parempaa Veikko Möttönen PUU-ohjelman loppuseminaari - 18.3.14 ESITYKSEN SISÄLTÖ Puun ominaisuuksien modifiointi Puunsuojaus mäntyöljyllä Tutkimustuloksia: puun lujuus ja vedenkestävyys

Lisätiedot

AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY INSPECTA TARKASTUS OY MITTAUSLAITTEET

AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY INSPECTA TARKASTUS OY MITTAUSLAITTEET K004/M35/2015 Liite 1 / Appendix 1 Sivu / Page 1(13) AKKREDITOITU KALIBROINTILABORATORIO ACCREDITED CALIBRATION LABORATORY INSPECTA TARKASTUS OY MITTAUSLAITTEET INSPECTA TARKASTUS OY MEASURING INSTRUMENTS

Lisätiedot

Paikkatiedon semanttinen mallinnus, integrointi ja julkaiseminen Case Suomalainen ajallinen paikkaontologia SAPO

Paikkatiedon semanttinen mallinnus, integrointi ja julkaiseminen Case Suomalainen ajallinen paikkaontologia SAPO Paikkatiedon semanttinen mallinnus, integrointi ja julkaiseminen Case Suomalainen ajallinen paikkaontologia SAPO Tomi Kauppinen, Eero Hyvönen, Jari Väätäinen Semantic Computing Research Group (SeCo) http://www.seco.tkk.fi/

Lisätiedot

Termoplastiset polyesterit: Polyeteenitereftelaatti

Termoplastiset polyesterit: Polyeteenitereftelaatti Termoplastiset polyesterit: Polyeteenitereftelaatti (PET) ja polybuteenitereftelaatti (PBT) Tampereen teknillinen yliopisto Sanna Nykänen Polyeteenitereftelaatti (PET) Polyeteenitereftelaatti on eniten

Lisätiedot

Uudet roll-to-roll pinnoitus- ja pintakäsittelymenetelmät pakkausmateriaalien valmistuksessa

Uudet roll-to-roll pinnoitus- ja pintakäsittelymenetelmät pakkausmateriaalien valmistuksessa Suomalaisen pakkaus- ja muoviteollisuuden tutkimus, kehitys ja aikaansaannokset 4.9.2013 Helsinki 1 Uudet roll-to-roll pinnoitus- ja pintakäsittelymenetelmät pakkausmateriaalien valmistuksessa Johanna

Lisätiedot

Nestekidemuovit (LCP)

Nestekidemuovit (LCP) Nestekidemuovit (LCP) Tampereen teknillinen yliopisto Sanna Nykänen Nestekidemuovit voidaan luokitella kiteisiksi erikoismuoveiksi, jotka ovat suhteellisen kalliita materiaaleja. Niiden luokitteluperiaate

Lisätiedot

CHEM C2400 Materiaalit sidoksesta rakenteeseen (5op)

CHEM C2400 Materiaalit sidoksesta rakenteeseen (5op) CHEM C2400 Materiaalit sidoksesta rakenteeseen (5op) Kurssi-info 4.1.2017 Prof. Simo-Pekka Hannula Kemian ja materiaalitieteen laitos Vastuuopettaja Prof. Simo-Pekka Hannula Lic. Tech., Physical Metallurgy,

Lisätiedot

Catalytic conversion of synthesis gas: Methods and applications

Catalytic conversion of synthesis gas: Methods and applications Catalytic conversion of synthesis gas: Methods and applications Ulla Lassi HighBio projektiseminaari 18.11.2008 Introduction Synthesis gas is traditionally produced from fossil fuels (GTL) HighBio project

Lisätiedot

Capacity Utilization

Capacity Utilization Capacity Utilization Tim Schöneberg 28th November Agenda Introduction Fixed and variable input ressources Technical capacity utilization Price based capacity utilization measure Long run and short run

Lisätiedot

Kitchen Pendant 2/10/19

Kitchen Pendant 2/10/19 Kitchen Pendant Kitchen Pendant Dining Area Dining Area Living Area Dining Area Bathroom 201 Quantity: 2 W A L L C O L L E C T I O N Voto Wall Square DESCRIPTION The Voto light by Tech Lighting is simply

Lisätiedot

Polymetyylimetakrylaatti (PMMA)

Polymetyylimetakrylaatti (PMMA) Polymetyylimetakrylaatti () Technical University of Gabrovo Milena Koleva Kääntänyt: Sanna Nykänen Tampereen teknillinen yliopisto Polymetakrylaatit ovat metakrylaattihappojen estereitä. Yleisin näistä

Lisätiedot

MEKAANINEN AINEENKOETUS

MEKAANINEN AINEENKOETUS MEKAANINEN AINEENKOETUS KOVUUSMITTAUS VETOKOE ISKUSITKEYSKOE 1 Kovuus Kovuus on kovuuskokeen antama tulos! Kovuus ei ole materiaaliominaisuus samalla tavalla kuin esimerkiksi lujuus tai sitkeys Kovuuskokeen

Lisätiedot

Lausuntopyyntöluettelo HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa

Lausuntopyyntöluettelo HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa 1(14) FprEN ISO/IEC 13273-1 Energy efficiency and renewable energy sources. Common international terminology. Part 1: Energy efficiency (ISO/IEC 13273-1:2015) ISO/IEC 13273-1:2015 Lausuntoaika päättyy:

Lisätiedot

Sisällysluettelo Table of contents

Sisällysluettelo Table of contents Sisällysluettelo Table of contents OTC:n Moodlen käyttöohje suomeksi... 1 Kirjautuminen Moodleen... 2 Ensimmäinen kirjautuminen Moodleen... 2 Salasanan vaihto... 2 Oma käyttäjäprofiili... 3 Työskentely

Lisätiedot

Calixarene Complexation Induced Aggregation of Gold Nanoparticles

Calixarene Complexation Induced Aggregation of Gold Nanoparticles Calixarene Complexation Induced Aggregation of Gold Nanoparticles Petri Pulkkinen, Szymon Wiktorowicz, Vladimir Aseyev, Heikki Tenhu 1 Problem?? 2 Problem cm nm 3 Solution: Self-Assembly 4 Solution: Even

Lisätiedot

BENTO -ohjelma. KYT 2010 -seminaari, 8.5.2007

BENTO -ohjelma. KYT 2010 -seminaari, 8.5.2007 BENTO -ohjelma KYT 2010 -seminaari, Ohjelman tarkoitus tuottaa mahdollisuudet erilaisten bentoniittimateriaalien käyttäytymisen tutkimiseen loppusijoitusoloja riittävän hyvin kuvaavissa säädeltävissä olosuhteissa

Lisätiedot

Kurssin koodi ja nimi Ryhmä Päivä Aika Sali Luennoitsija Viikot Lisätietoja

Kurssin koodi ja nimi Ryhmä Päivä Aika Sali Luennoitsija Viikot Lisätietoja PHYS timetaböe without service teaching courses 9.6.2017 Kurssin koodi ja nimi Ryhmä Päivä Aika Sali Luennoitsija Viikot Lisätietoja PHYS-A0110 Yliopistofysiikan perusteet (TFM) L01 Ma 14:15-16:00 R001/A123

Lisätiedot

Aalto-yliopiston perustieteiden korkeakoulu Versio 2 Teknillisen fysiikan ja matematiikan koulutusohjelma tbh

Aalto-yliopiston perustieteiden korkeakoulu Versio 2 Teknillisen fysiikan ja matematiikan koulutusohjelma tbh Aalto-yliopiston perustieteiden korkeakoulu Versio 2 Teknillisen fysiikan ja matematiikan koulutusohjelma tbh 31.10.2012 F- ja LL-LAITOSTEN SYVENTÄVIEN KURSSIEN TENTTIJÄRJESTYS 2012-2013 TENTIT JÄRJESTETÄÄN

Lisätiedot

Älykkäät tekstiilit ja tekstiilihuolto

Älykkäät tekstiilit ja tekstiilihuolto Juha Kosonen UUDENMAAN SAIRAALAPESULA OY - VAATIVAN TEKSTIILIHUOLLON ASIANTUNTIJA UUDENMAAN SAIRAALAPESULA OY Suomen suurin terveydenhuollon tekstiilihuoltaja. Yhtiön omistavat HUS, Helsingin kaupunki,

Lisätiedot

Miksei voisi istua välillä lattialla? Why not sit on the floor for a change

Miksei voisi istua välillä lattialla? Why not sit on the floor for a change Mukula 12 Miksei voisi istua välillä lattialla? Why not sit on the floor for a change 12 Design Kaija Aalto Mukula-istuinseinä syntyi Aalto-yliopiston ja Iskun keväällä 2011 järjestämässä yhteisessä opiskelijaprojektissa,

Lisätiedot

BENTOMAP = Bentoniitti- ja tunnelin täyteainetutkimuksen osaamistason kartoitus

BENTOMAP = Bentoniitti- ja tunnelin täyteainetutkimuksen osaamistason kartoitus BENTOMAP = Bentoniitti- ja tunnelin täyteainetutkimuksen osaamistason kartoitus KYT puoliväliseminaari 26.9.2008 Leena Korkiala - Tanttu Tutkimuksen tavoitteet Sisältö Tutkimuksen sisältö ja rajoitukset

Lisätiedot

FYSE301(Elektroniikka(1(A3osa,(kevät(2013(

FYSE301(Elektroniikka(1(A3osa,(kevät(2013( FYSE301(Elektroniikka(1(A3osa,(kevät(2013( 1/2 Loppukoe1.3.2013 vastaakaikkiinkysymyksiin(yhteensä48pistettä) 1. Kuvailelyhyesti a. Energialineaarisissapiirielementeissä:vastuksessa,kondensaattorissajakelassa(3

Lisätiedot

Aalto University School of Engineering

Aalto University School of Engineering Aalto University School of Engineering Meriteollisuuden tulevaisuudennäkymät, Palace 13.10.2015 Osaamisen merkitys suomalaisen meriteollisuuden kannalta Jani Romanoff The Framework of Engineering and Science

Lisätiedot

Sähköjärjestelmän käyttövarmuus & teknologia Käyttövarmuuspäivä 25.11.2014

Sähköjärjestelmän käyttövarmuus & teknologia Käyttövarmuuspäivä 25.11.2014 Sähköjärjestelmän käyttövarmuus & teknologia Käyttövarmuuspäivä 25.11.2014 Jarmo Partanen, professori, Lappeenrannan yliopisto jarmo.partanen@lut.fi +358 40 5066 564 Electricity Market, targets Competitive

Lisätiedot

Viral DNA as a model for coil to globule transition

Viral DNA as a model for coil to globule transition Viral DNA as a model for coil to globule transition Marina Rossi Lab. of complex fluids and molecular biophysics LITA (Segrate) UNIVERSITA DEGLI STUDI DI MILANO - PhD Workshop October 14 th, 2013 Temperature

Lisätiedot

Lentotuhkapohjaiset Ecofax-tuotteet betonin valmistajille

Lentotuhkapohjaiset Ecofax-tuotteet betonin valmistajille Lentotuhkapohjaiset Ecofax-tuotteet betonin valmistajille YGOFORUM 2015 2.11.2015 Aino Heikkinen-Mustonen Fatec Oy Innovatiivinen cleantech-alan yhtiö Prosessoi CE-merkittyä A-luokan kivihiilen lentotuhkaa

Lisätiedot

Advanced Research on Steels Research on Advanced Steels. CASR Research Seminar 2016. Opening and Current Issues

Advanced Research on Steels Research on Advanced Steels. CASR Research Seminar 2016. Opening and Current Issues Advanced Research on Steels Research on Advanced Steels CASR Research Seminar 2016 Opening and Current Issues 1 09.00 Tilaisuuden avaus ja ajankohtaista CASR-asiaa 2 Pentti Karjalainen 09.15 Materiaalien

Lisätiedot

Uusien polymeerimateriaalien mahdollisuudet: Nanoteknologiasta, nanobioteknologiasta

Uusien polymeerimateriaalien mahdollisuudet: Nanoteknologiasta, nanobioteknologiasta Olli Ikkala Uusien polymeerimateriaalien mahdollisuudet: anoteknologiasta, nanobioteknologiasta ja muista tulevaisuuden älykkäistä materiaaleista Teknillisen fysiikan professori, aiheena toimivat nanorakenteet

Lisätiedot

Tork Xpress Soft Multifold käsipyyhe. etu

Tork Xpress Soft Multifold käsipyyhe. etu etu Erinomainen imukyky: kuivaa kädet nopeasti Pehmeä: hellävarainen käsille Tork Carry Pack -pakkaus helpottaa käsittelyä ja hävittämistä Lehti kohokuviointi: suunniteltu tekemään kauniin vaikutelman

Lisätiedot

1. Lujitusvalssaus 2. Materiaalin ominaisuudet 3. Sovellukset 4. Standardit 5. Outokumpu Tornio Worksin lujitetut tuotteet

1. Lujitusvalssaus 2. Materiaalin ominaisuudet 3. Sovellukset 4. Standardit 5. Outokumpu Tornio Worksin lujitetut tuotteet Lujat ruostumattomat teräkset, ominaisuudet ja käyttösovelluksia October 25, 2012 (Nordic Welding Expo 2012 - Tampere) Hannu-Pekka Heikkinen, tutkimusinsinööri, IWE Outokumpu Stainless Oy www.outokumpu.com

Lisätiedot

A Review of Thermal Spray Metallization of Polymer-Based Structures R. Gonzalez, H. Ashrafizadeh, A. Lopera, P. Mertiny, and A.

A Review of Thermal Spray Metallization of Polymer-Based Structures R. Gonzalez, H. Ashrafizadeh, A. Lopera, P. Mertiny, and A. JTTEE5 25:897 919 DOI: 10.1007/s11666-016-0415-7 1059-9630/$19.00 ASM International A Review of Thermal Spray Metallization of Polymer-Based Structures R. Gonzalez, H. Ashrafizadeh, A. Lopera, P. Mertiny,

Lisätiedot

Ihmisten yksilöllisten lämpöaistimusten. vaikutukset talotekniikan suunnitteluun. Evicures, 21.1.2015

Ihmisten yksilöllisten lämpöaistimusten. vaikutukset talotekniikan suunnitteluun. Evicures, 21.1.2015 Ihmisten yksilöllisten lämpöaistimusten arviointi ja vaikutukset talotekniikan suunnitteluun Evicures, 21.1.2015 Johtava tutkija Pekka Tuomaala Teknologian tutkimuskeskus VTT Oy Ihmisen lämpöviihtyvyyden

Lisätiedot

KLINGER ramikro. Tinankuja 3, 02430 MASALA Puhelin 010 400 1 015 Fax 010 400 1 550

KLINGER ramikro. Tinankuja 3, 02430 MASALA Puhelin 010 400 1 015 Fax 010 400 1 550 KLINGER ramikro Tinankuja 3, 02430 MASALA Puhelin 010 400 1 015 Fax 010 400 1 550 O-renkaita valmistetaan DIN 3770 ja DIN ISO 3601 mukaisesti. Lisäksi käytössä ovat amerikkalainen standardi MS 29513, ranskalainen

Lisätiedot

paranee oleellisesti.

paranee oleellisesti. 50 100 Elysator 13 % 100 % Ilmakello e 13 % e Anodi e O H Mg(OH) Katodi + Elektrolyytti (Vettä) Tyhjennys eliminointi. Mg + H O Mg(OH) + H H + ½O H O Mg + H O + ½O Mg(OH) + H O Toiminta paranee oleellisesti.

Lisätiedot

Huippututkimuksesta tulevaisuuden sovelluksia

Huippututkimuksesta tulevaisuuden sovelluksia Huippututkimuksesta tulevaisuuden sovelluksia Olli Ikkala Akatemiaprofessori TKK Teknillisen fysiikan ja matematiikan osasto ja Uusien Materiaalien Keskus Huippututkimuksesta tulevaisuuden sovelluksia

Lisätiedot

Maalikerrokset ja niiden ominaisuudet. Pienin sis. pokkaussäde

Maalikerrokset ja niiden ominaisuudet. Pienin sis. pokkaussäde Sida 1/6 TAULUKKO 1 Maalikerrokset ja niiden ominaisuudet Sisäkäyttö/ Ulkokäyttö I/O Nim. paksuus µm Kiilto yksikköä Pienin sis. pokkaussäde 1 mm Vähimmäislämpöt. kaavauksessa C Iskunlujuus J Kynän kovuus

Lisätiedot

Master s thesis for the degree of Master of Science in Technology submitted for inspection, Espoo, 25 February, 2013.

Master s thesis for the degree of Master of Science in Technology submitted for inspection, Espoo, 25 February, 2013. Department of Applied Mechanics Matias Mattila EXPERIMENTAL METHODS FOR DETERMINING THE RESIDUAL STRESSES OF COMPOSITE LAMINATES Master s thesis for the degree of Master of Science in Technology submitted

Lisätiedot

Asiakaskannattavuus. Cost Management Center to higher profits

Asiakaskannattavuus. Cost Management Center to higher profits Cost Management Center to higher profits Asiakaskannattavuus Tampereen teknillinen yliopisto Teollisuustalous Cost Management Center http://www.tut.fi/cmc/ jari.paranko@tut.fi +358 40 849 0220 Industrial

Lisätiedot

Maapallon energiavarat

Maapallon energiavarat Luonnonfilosofian seura Tieteiden talo 2.10.2003 klo 18.00 Maapallon energiavarat Tkt Tuomo Suntola T. Suntola 1 Luonnonfilosofian seura Tieteiden talo 2.10.2003 klo 18.00 Maapallon energiavarat Tkt Tuomo

Lisätiedot

Lujien terästen särmäys FMT tutkimusryhmän särmäystutkimus

Lujien terästen särmäys FMT tutkimusryhmän särmäystutkimus Lujien terästen särmäys FMT tutkimusryhmän särmäystutkimus Lujien terästen mahdollisuudet ja tekniikka seminaari Tiistaina 29.3.2011 klo 9 14.30 OAMK auditorio, Rantakatu 5, Raahe 1 Tulevaisuuden tuotantoteknologiat

Lisätiedot

Efficient fluorescent lighting with improved color rendering

Efficient fluorescent lighting with improved color rendering Lighting Efficient fluorescent lighting with improved color rendering The lamp can be operated in existing TL-D luminaire and is available in a wide range of wattages and colors. Hyödyt Good color rendering

Lisätiedot

Somaattinen sairaus nuoruudessa ja mielenterveyden häiriön puhkeamisen riski

Somaattinen sairaus nuoruudessa ja mielenterveyden häiriön puhkeamisen riski + Somaattinen sairaus nuoruudessa ja mielenterveyden häiriön puhkeamisen riski LINNEA KARLSSON + Riskitekijöitä n Ulkonäköön liittyvät muutokset n Toimintakyvyn menetykset n Ikätovereista eroon joutuminen

Lisätiedot

Cellgummiisolering Elastomere insulation Solukumieristeet. Solukumit

Cellgummiisolering Elastomere insulation Solukumieristeet. Solukumit Solukumit Solukumieristeet Elastomere insulation Onnline elastomere insulation is very flexible insulating material. It is made from synthetic, rubber-based elastomeric foam. The tight, closed-cell rubber

Lisätiedot

BRUTTO PINTA- ALA (M 2 ) KEHYKSEN MATERIAAL I. EA-HP-1500/47-18 Super heat ALUMIINI 1,98 108 0,172 506 1320*1680*110 59

BRUTTO PINTA- ALA (M 2 ) KEHYKSEN MATERIAAL I. EA-HP-1500/47-18 Super heat ALUMIINI 1,98 108 0,172 506 1320*1680*110 59 TYHJIÖPUTKIKERÄIMET 1. EA-HP HEAT PIPE TYHJIÖPUTKIKERÄIMEN HINTA JA TEKNISET TIEDOT KUVA MALLI KERÄIN MENETELMÄ KEHYKSEN MATERIAAL I BRUTTO PINTA- ALA (M 2 ) MAX. LÄMMITETT ÄVÄ VESIMÄÄRÄ / KERÄIME N TILAVUU

Lisätiedot

HAAPA PUUTUOTETEOLLISUUDESSA

HAAPA PUUTUOTETEOLLISUUDESSA HAAPA PUUTUOTETEOLLISUUDESSA Henrik Heräjärvi Metsäntutkimuslaitos, Joensuun toimintayksikkö Saunanlauteita haavasta, MacPine Oy., Karstula Kuvat: www.macpine.fi Saunanlauteita haavasta, MacPine Oy., Karstula

Lisätiedot

Characterization of clay using x-ray and neutron scattering at the University of Helsinki and ILL

Characterization of clay using x-ray and neutron scattering at the University of Helsinki and ILL Characterization of clay using x-ray and neutron scattering at the University of Helsinki and ILL Ville Liljeström, Micha Matusewicz, Kari Pirkkalainen, Jussi-Petteri Suuronen and Ritva Serimaa 13.3.2012

Lisätiedot

Tuotelehdet löytyvät myös varsinaiselta sivustoltamme kyseisten teräslajien muiden tuotetietojen yhteydestä.

Tuotelehdet löytyvät myös varsinaiselta sivustoltamme kyseisten teräslajien muiden tuotetietojen yhteydestä. Täydentävää tietoa Uddeholmin terästen mekaanisista ominaisuuksista koneenrakentajille Uddeholmin työvälinemateriaaleja on käytetty erilaisissa koneenrakennuskohteissa hyvällä menestyksellä jo vuosia.

Lisätiedot
