1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr M.0 TOP 852 C s-line (Tyyppi SK 2501 : ) TOP 972 C s-line (Tyyppi SK 2502 : ) Kaksiroottorinen karhotin

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

3 TAVARAN VASTAANOTTAMI SEN OHJEET Kappale Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (0) Faksi +43 (0) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 112 Faksi GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 231 Faksi Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Kone sovitettu traktoriin: Kolmipistenostolaite Voimansiirtoakselin oikea pituus todettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle tai Internetin kautta ( - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anbaugeräte - 3 -

4 SISÄLLYSLUETTELLO Sisällysluettello SISÄLLYSLUETTELLO CE-merkintä... 5 Tarrojen selitykset... 5 YLEISET TURVALLISUUSOHJEET Kuljettaminen, kun laite on kytkettynä... 6 Laitteen kytkeminen ja irrottaminen... 6 Tarkoituksenmukainen käyttö... 6 Katukuljetus... 6 Ennen laitteen käyttöönottoa... 6 Tarkastukset ennen käyttöönottoa... 6 SUORITUKSEN KUVAUS Yhteenveto... 7 Mallit... 7 TRAKTORIVAATIMUKSET Traktori... 8 Lisäpainot... 8 Hydrauliikka (kolmipistevetojärjestelmä)... 8 Tarpeelliset hydrauliliitännät... 8 Tarpeelliset sähköliitännät... 8 KONEEN LIITTÄMINEN Koneen liittäminen... 9 Voimansiirtoakselin liittäminen... 9 Sähköliitäntöjen suorittaminen Tukijalan kääntäminen ylös Hydrauliliitännät toteutus: Vakio Vivuston säätäminen kuljetusvarmistuksen osalta.. 11 KULJETUS Siirtäminen työasennosta kuljetusasentoon Ajo julkisilla teillä Koneen mitat kuljetusasennossa Runkoalusta SELECT CONTROL Päätteen ominaisuudet Käyttöönotto Käyttöliittymä Toiminnot KÄYTTÖ Siirtäminen kuljetusasennosta työasentoon Käsittelyleveyden säätäminen Haravointikorkeuden säätäminen Erityisharavointikorkeuden käyttöönotto Karhotinliinan korkeuden säätäminen Niittoalustan säätäminen Kevennysjousien kireyden säätäminen Kääntäminen työasennosta peltokuljetusasentoon Voimansiirtoakselin kiertoluku KÄYTTÖ RINTEESSÄ Ole varovainen kääntyessäsi rinteessä! YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Koneen säilytys ulkona Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä Vaihteisto Ajorunko Jousipiikit Renkaat Roottoriyksikkö Voitelukaavio Teleskooppivarrren voitelu: Talvisäilytys: TEKNISET TIEDOT Tekniset tiedot Roottoriharavan määräysten mukainen käyttö Tyyppikilpi HUOLTO Hydraulikaavio (Vakio) Hydrauliikkakaavio (Select Control) Sähkökytkentäkaavio (Select Control) Sähkökytkentäkaavio (Select Control) LIITE Turvallisuusohjeita Voimansiirtoakseli Voiteluaineet Traktorin ja työlaitteen yhdistelmä Huom! Noudata liitteessä olevia turvallisuusohjeita! 1200_-INHALT_

5 SISÄLLYSLUETTELLO CE-merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Huom! Noudata liitteessä olevia turvallisuusohjeita! Tarrojen selitykset Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Älä mene roottorin alueelle moottorin käydessä Älä mene työlaitteen kääntymisalueelle. 1200_-INHALT_

6 YLEISET TURVALLISUUSOHJEET Kuljettaminen, kun laite on kytkettynä Traktorin ajo-ominaisuudet muuttuvat, kun laite kytketään siihen. Rinneajossa on olemassa kaatumisvaara. Ajotapa on sovitettava kulloinkin valitseviin maastoja maaolosuhteisiin. Traktorin eteen on asetettava riittävästi lisäpainoja yhdistelmän ohjaus- ja jarrutuskyvyn takaamiseksi Kg 20% (vähintään 20 % ajoneuvon tyhjäpainosta on oltava etuakselin päällä). Ihmisten kuljettaminen laitteen päällä ei ole sallittua. Laitteen kytkeminen ja irrottaminen Laitteiden traktoriin kytkemisen aikana on olemassa loukkaantumisvaara. Älä astu traktorin ja laitteen väliin niin kauan, kun traktori liikkuu taaksepäin. Kukaan ei saa oleskella traktorin ja laitteen välissä, paitsi jos ajoneuvojen pois siirtyminen on estetty aluskiilojen avulla. Voimansiirtoakselin kytkeminen ja irrottaminen ainoastaan moottorin ollessa pysähdyksissä. Tarkoituksenmukainen käyttö Tarkoituksenmukainen käyttö: Katso luku Tekniset tiedot. Vaunun suoritusrajoja (sallittu akselipaino, tukikuorma, kokonaispaino) ei saa ylittää. Asianmukaiset tiedot löytyvät rungon vasemmalta puolelta. Huomioi myös traktorin tehorajat. Katukuljetus Noudata kansallisia tieliikennettä koskevia määräyksiä. Ennen laitteen käyttöönottoa a. Ennen töiden aloittamista haltijan on tutustuttava laitteen kaikkiin ohjauslaitteisiin sekä niiden toimintoihin. Käytön aikana se on jo myöhäistä! b. Tarkista ennen jokaista käyttöönottoa, että laite on liikenne- ja käyttöturvallinen. c. Ohjaa kaikki henkilöt pois vaaravyöhykkeeltä ennen hydraulisten laitteiden käyttämistä ja ennen moottorin käynnistämistä. d. Ennen ajoneuvon käynnistämistä kuljettajan täytyy varmistaa, ettei ketään vaaranneta ja kululle ei ole esteitä. Jos ajoneuvon kuljettaja ei pysty näkemään laitteen takana olevaa ajorataa, on hänen turvauduttava apulaiseen peruuttamisen valvomiseksi. e. Huomioi laitteeseen kiinnitetyt turvallisuusohjeet. Tämän käyttöoppaan sivulta 5 löytyvät eri varoitusmerkintöjen selvitykset. f. Huomioi myös käyttöoppaan eri luvuissa sekä liitteessä olevat ohjeet. Tarkastukset ennen käyttöönottoa Jäljempänä olevien ohjeiden tarkoituksena on laitteen käyttöönoton helpottaminen. Eri kohteisiin liittyvät yksityiskohtaiset tiedot löytyvät tämän käyttöoppaan vastaavilta luvuilta. 1. Tarkista, ovatko kaikki turvalaitteet (peitelevyt, kuoret jne.) ohjeiden mukaisessa kunnossa ja oikein kiinnitetty laitteeseen. 2. Voitele laitetta voitelukaavion mukaisesti. Tarkista vaihteiston öljytaso ja tiiviys. 3. Tarkista, että renkaissa on oikea ilmanpaine. 4. Tarkista, että rengasmutterit on kiristetty kunnolla. 5. Tarkista voimanottoakselin oikea kiertoluku. 6. Kytke sähköjohdot traktoriin ja tarkista, että ne on kytketty oikein. Noudata käyttöoppaan ohjeita! 7. Sovita laite traktoriin: Vetopuomin korkeus Voimansiirtoakselin pituus 8. Käytä laitteen kiinnittämiseen ainoastaan siihen tarkoitettuja osia. 9. Tarkista, että voimansiirtoakseli ja ylikuormitussuoja toimivat oikein (katso liite) 10. Tarkista sähkölaitteiston toiminta. 11. Kytke hydraulijohdot traktoriin. Tarkista hydrauliletkut vaurioiden ja kulumien osalta. Tarkista, että letkut on liitetty oikein. 12. Kaikki käännettävät osat on kiinnitetty siten, etteivät ne voi siirtyä paikaltaan ja aiheuttaa vaaraa. 13. Tarkista, että käsijarru ja ajojarru toimivat oikein. Tärkeää! Laitteen käyttöön liittyviä yleisiä turvallisuusohjeita. 0800_-AllgSicherheit_

7 SUORITUKSEN KUVAUS Yhteenveto Laitteen osat: (1) Asennusyksikkö (2) Tukijalka (3) Vasemmanpuoleisen roottorin suojakaari (4) Vasemmanpuoleinen roottorin alusta sis. tuntopyörän (5) vasemmanpuoleinen roottori (6) Karhotinliina (7) Alustan rengas (8) Valaistus (9) Ajorunko (10) Kuljetusvarmistin Mallit Nimi TOP 852 C s-line Kuvaus Suurin käsittelyleveys: 8,40 m Roottorin läpimitta: 3,70 m TOP 972 C s-line Suurin käsittelyleveys: 9,80 m Roottorin läpimitta: 4,30 m 0900-_ÜBERSICHT_

8 TRAKTORIVAATIMUKSET Traktori Tämän koneen käyttö edellyttää seuraavia traktorivaatimuksia: - Traktorin vahvuus: alk. 37 kw / 50 PS - Asennus: Alaohjain luokka II - Liitännät: katso taulukko Vaadittavat hydrauli- ja virtaliitännät Lisäpainot Traktorin eteen on asennettava riittävästi lisäpainoja yhdistelmän ohjaus- ja jarrutuskyvyn takaamiseksi. Lisäpainot Vähintään 20 % ajoneuvon painosta on oltava etuakselin kohdalla. Kg 20% Hydrauliikka (kolmipistevetojärjestelmä) - Traktorin hydrauliikka (kolmipistevetojärjestelmä) on mitoitettava käytännön kuormitusta varten. (Katso tekniset tiedot) - Nostovarret on säädettävä samaan pituuteen säätöjen avulla (4). (Katso traktorin käyttöopas) - Jos aliohjaimien nostovarret voidaan kiinnittää eri asennoissa, on valittava takimmainen asento. Näin kevennetään traktorin hydrauliikka. - Aliohjaimien (5) rajoitinketjut tai vakauttajat on säädettävä siten, että asennetut laitteet eivät voi liikkua sivusuunnassa. (Kuljetusajojen turvallisuustoimenpide) Tarpeelliset hydrauliliitännät Toteutus Kuluttaja Yksisuuntainen hydrauliikkaliitäntä Kaksisuuntainen hydrauliikkaliitäntä Merkinnät (laitteen puolella) Vakio Roottorien nosto ja lasku X *) 1 Vakio Käsittelyleveys X 2 *) edellyttää kellunta-asentoa Tarpeelliset sähköliitännät Toteutus Kuluttaja Pole Voltti Sähköliitäntä Vakio Sähköliitäntä 7-polig 12 VDC ISO 1724:n mukaan 0900-_SCHLEPPER VORAUSSETZUNG_

9 KONEEN LIITTÄMINEN Karhottimen liittäminen: - Kytke asennusyksikkö traktorin aliohjaimiin - varmista kytkentätapit (1) ohjeiden mukaan - Saata alustan runko vaaka-asentoon tai säädä aliohjainkorkeus (X) 70 cm:iin. Koneen liittäminen Turvallisuusohjeet: katso liite A1 kohdat 8a. - h.) 1 X Voimansiirtoakselin liittäminen - Sammuta moottori ja vedä virta-avain virtalukosta - Puhdista ja voitele koneen liittämisprofiilit ja traktorin voimanottoakseli ennen voimansiirtoakselin liittämistä. - Liitä laajakulmanivel ensin koneen puolelle. Liitä sen jälkeen voimansiirtoakseli traktorin voimanottoakseliin. - Kiinnitä ketjut kaikkiin voimansiirtoakselin suojuksiin, jotta ne pysyisivät paikallaan. Huomio! Tarkista voimansiirtoakselin pituus ennen ensimmäistä käyttöönottoa ja sovita sitä tarpeen vaatiessa Huomio! Sammuta moottori ja vedä avain lukosta ja varmista, että traktori ei voi siirtyä paikaltaan ennen huolto- tai korjaustöiden aloittamista. L2 Lyhyin mahdollinen käyttöasento (L2): 1. Nostolaite täysin alhaalla 2. Ohjaus on käännettu ääriasentoon. (Katso oheinen kuva) Lisätiedot löytyvät tämän oppaan liitteistä luvusta Voimansiirtoakselin sovittaminen _Anbau_2502 9

10 KONEEN LIITTÄMINEN Valaistus - kytke 7-napainen pistotulppa traktoriin (E3) - Tarkista valaistuksen toimivuus koneen kohdalta Sähköliitäntöjen suorittaminen Tukijalan kääntäminen ylös - Käännä tukijalka ylös koneen liittämisen jälkeen (5b). - Paina tukijalka jalalla alas ja käännä se ylös - Tappi lukkiutuu itsestään Huomio! Lukituksen avaamisen jälkeen tukijalka kääntyy itsestään ylös - ruhjoutumisvaara Hydraulijohtojen kytkeminen traktoriin Hydrauliliitännät toteutus: Vakio - Kytke voimanotto pois päältä ennen johtojen kytkemistä - Aseta ohjaimen vipu (ST) kellunta-asentoon (0). - Tarkista, että pistoliittimet ovat puhtaat - Kytke hydraulijohdot traktoriin vain, jos sulkuhana on kiinni (A-asennossa). - Vedä köysi (S) traktorin ohjaamoon. S 1201-_Anbau_

11 KONEEN LIITTÄMINEN Vivuston säätäminen kuljetusvarmistuksen osalta Säädä kuljetusvarmistuksen vivusto oikeaan asentoon. Tarkista tämän yhteydessä, että roottorivarret ovat hydraulisesti nostettavissa lukitussa tilassa. 1. Nosta laite kuljetusasentoon 2. Ohjain kellunta-asennossa 3. Löysää alempaa mutteria (1). 4. Kierrä ylempi mutteri (2) sen verran ylös, kunnes roottorivarsi nousee, kun ohjain kytketään Nostoon. 5. Lukitse laite tähän asentoon lukitsemalla alempi mutteri (1). 6. Saata laite etutaittoasentoon 7. Aseta ohjauslaite nostoon. Kun nyt roottorit siirtyvät kuljetusasentoon, ilman että niitä on vapautettu köydenvedolla, kierrä ruuvia alas, kunnes niiden siirtyminen kuljetusasentoon ei enää ole mahdollista _Anbau_

12 KULJETUS Siirtäminen työasennosta kuljetusasentoon Huomio! Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Kuljetusasentoon siirtämisen ehdot: - Ulostyönnettävät roottorivarret on työnnetty kokonaan sisälle. - Haravakorkeus minimoitu, jotta 3 metriä eli suurin kuljetusleveys ei ylity. 2 1 Varmista, että kääntöalue on esteetön ja kukaan ei työskentele vaaravyöhykkeellä. 1. Käännä ulkoiset tuntopyörät (lisävaruste) sisään Kuljetusasentoa varten molemmat tuntopyörät on käännettävä sisimpään asentoon. - Vedä köyttä (1) - Käännä tuntopyörä sisään ja varmista se sisimmän pykälän (2) kohdalla. Huomio! Kytke turvallisuussyistä voimanotto pois päältä ja odota, kunnes roottorit ovat pysähtyneet. 2. Kuljetusmittojen pienentäminen (Tarpeellinen ainoastaan toteutuksella Top 972 C s-line) 2.1 Suojakaaret Karhottimen kokonaiskorkeuden pienentämiseksi on suojakaaret (3) käännettävä taakse. - Avaa jokaisen roottorin osalta suojakaaren (3) lukitus köyden (4) avulla ja käännä kaari taakse, kunnes se lukkiutuu kuuluvasti. - Vedä valaisinkannattimen ulostyönnetyt ylimääräiset kaaret sisään ja varmista ne! 2.2 Piikkivarsien irrottaminen Karhottimen kokonaiskorkeuden pienentämiseksi piikkivarret (5) voidaan irrottaa. - Irrota roottoria kohti kaikki 5 piikkivartta ja aseta ne rungon pidikkeisiin sekä varmista ne. 3. Roottorien nostaminen - Nosta roottorit peltokuljetusasentoon kaksisuuntaisen ohjaimen avulla. - Työnnä ulostyönnettävät roottorivarret kokonaan sisään. - Vedä köydestä (6) ja nosta roottorit kokonaan kaksisuuntaisen ohjaimen avulla. - Päästä köysi irti. - Tarkista, että kuljetusvarmistus (7) on lukittu kunnolla Suojakaaria koskeva neuvo: Toteutus, jossa on hydraulisesti toimiva suojakaaren kääntäminen: suojakaaret kääntyvät automaattisesti noston ja laskun yhteydessä. Huomio! Ennen koneen kuljetusta on tarkistettava, että kuljetusvarmistus on kunnolla lukittu. Kuljetusvarmistuksen (7) lukituskoukkujen täytyy tarttua kokonaan roottorien tappeihin. 1000_-TRANSPORT_

13 KULJETUS Ajo julkisilla teillä Huomio! - Noudata kansallisia tieliikennettä koskevia määräyksiä. - Ajo julkisilla teillä edellyttää, että kone on muutettu luvussa Kuljetusasento kuvatulla tavalla. - Suojalaitteiden on oltava asennettuna ja ohjeiden mukaisessa kunnossa. - Käännettävät osat on ennen ajoon lähtöä saatettava oikeaan asentoon ja varmistettava siten, etteivät ne voi siirtyä. - Ennen ajoon lähtöä on tarkistettava, että valaistus toimii oikein. - Aseta suojalistat ulospäin törröttävien jousipiikkien päälle. Huomio! Sulje aina sulkuhanat katukuljetuksen ajaksi. Muuten muut tiellä liikkujat voivat vaarantua, jos hydrauliohjausta käytetään vahingossa. Huom! Tarkista nostosylinterin asento ennen kuljetusajoa. Sylinterin on oltava tiukimmassa asennossa. Ohjeiden mukaisessa kuljetusasennossa seuraavia mittoja ei ylitetä: Tyyppi korkeus (m) leveys (m) pituus (m) TOP 852 C s-line 3,99 (3,40*) 3,00 7,85 TOP 972 C s-line 4,75 (3,85*) 3,00 8,28 Koneen mitat kuljetusasennossa * Kuljetuskorkeus piikit irrotettuna 1000_-TRANSPORT_

14 KULJETUS Runkoalusta on ohjattavissa. Käännettävä asennusyksikkö välittää ohjausliikkeet ohjaustangon välityksellä runkoalustaan. Optimaalisilla asetuksilla runkoalusta seuraa traktoria samassa linjassa ajettaessa suoraan eteenpäin. (katso kuva) Jos havaitaan, että kone ei kulje samassa linjassa, voidaan säätää ohjaustangon pituutta. Säätöyksikkö sijaitsee asennusyksikössä. - Löysää vastamutteria - Säädä ohjaustangon pituutta - Kiristä vastamutteri Runkoalusta Huomio! Ennen koneen kuljettamista on suoritettava alustan silmämääräinen tarkastus. M 1000_-TRANSPORT_

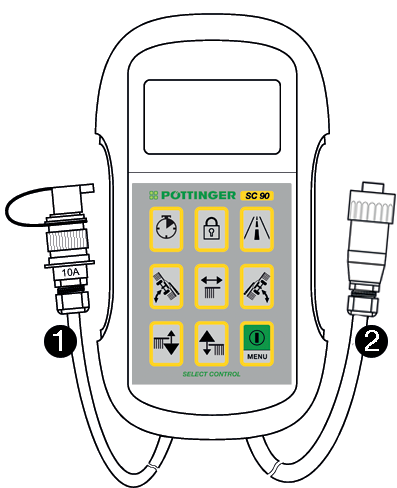

15 SELECT CONTROL 1. Sähköliitäntä Päätteen ominaisuudet Päätteen virransyöttö tapahtuu DIN pistokkeen kautta traktorin 12V-akusta. Näitä 3-napaisia pistokkeita käytetään 2-napaisina, koska tarvitaan ainoastaan kahta pääliitäntää (+12 V, massa). Huomio! Muunlaisia pistokkeita ja pistorasioita ei saa käyttää, koska niiden toimintavarmuus ei ole taattu. Tekniset tiedot Käyttöjännite: +10V +15V Käyttölämpötila-alue: -20 C +60 C Varastointilämpötila: -30 C C Suojausluokka: IP65 Sulake: 10A Multifuse käyttöjännitepistokkeessa. Toiminto Asennettua laitetta ohjataan traktorin kaksisuuntaisen ohjauslaitteen avulla, jolloin yksittäiset toiminnot valitaan Select- Control-päätteeltä. Esivalitut toiminnot näkyvät päätteen nestekidenäytössä. Käyttöönotto 1. Asemaan siirtäminen Kiinnitä Select-Control-pääte traktorin hyttiin hyvin näkyvälle paikalle. (Kiinnitystä varten päätteen takana on magneetti.) 2. Kytkeminen Työnnä pistoke (1) traktorin 12 V virtarasiaan. Kytke pistoke (2) laitteen laskimen 7-napaiseen liitäntään. 3. Kytkeminen päälle ja pois päältä Paina I/O-näppäintä kun haluat käynnistää päätteen. Pöttinger Rakes - TOP Vers. FO92: V 1.0 Vers. LIN-IO: V 1.0 Pääte sammutetaan pitämällä I/O-näppäintä 3 sekunnin ajan alhaalla. Kun pääte kytketään päälle, ilmestyy käynnistysnäyttö. Senhetkisen Select-Control ohjelmiston (FO92) ja liittymäohjelmiston (LIN-IO) versionumero löytyvät aloitusnäytön alaosasta. 1201_-Select Control_

16 SELECT CONTROL Käyttöliittymä d a b e c f Painikkeiden merkitys a Tuntilaskuri (osa- ja kokonaistuntilaskuri) b Kuljetusvarmistin c Katukuljetus d vasemmanpuoleisen roottoriyksikön esivalinta e Karholeveyden valinta f oikeanpuoleisen roottoriyksikön valinta g Vasemmanpuoleisen haravointikorkeuden valinta/nuoli alas h Oikeanpuoleisen haravointikorkeuden valinta/nuoli ylös i I/O tai valikko g h i Käyttöohjeet Valitse haluttu toiminto painamalla vastaavaa painiketta. Esivalittu toiminto näkyy näyttöruudussa. Toiminnot 1. Roottoriyksiköiden kääntäminen työ- ja peltokuljetusasentojen välissä: Valitse käännettävä roottoriyksikkö painikkeella Vasemman- tai oikeanpuoleisen roottorin valinta. Itse kääntäminen suoritetaan ohjauslaitteen avulla. Painikkeet Näyttö Huomautus + Traktorin ohjauslaite kääntää molemmat roottoriyksiköt asentojen Peltokuljetus ja Työasento välillä. / Traktorin ohjauslaite kääntää valitun roottoriyksikön asentojen Peltokuljetus ja Työasento välillä. (Paina yhtä valintapainiketta kahdesti, kun haluat valita molemmat roottoriyksiköt) 2. Työleveyden säätäminen: Tällä painikkeella valitaan toiminto Työleveyden säätäminen. Itse kääntäminen suoritetaan ohjauslaitteen avulla. Painikkeet Näyttö Huomautus Traktorin ohjaimen avulla säädetään molempien roottoriyksiköiden käsittelyleveyttä.. Toiminto on mahdollinen asennoissa Peltokuljetus ja Työasento 1201_-Select Control_

17 SELECT CONTROL 3. Haravointikorkeuden säätäminen: Tällä painikkeella valitaan toiminto Haravointikorkeuden säätäminen. Toiminta suoritetaan ohjauslaitteen avulla. Painikkeet Näyttö Huomautus + Traktorin ohjain säätää molempien roottoriyksiköiden haravointikorkeutta / Traktorin ohjain säätää valitun roottoriyksikön haravointikorkeutta. (Paina yhtä valintapainiketta kahdesti, kun haluat valita molemmat roottoriyksiköt) 4. Kääntäminen peltokuljetusasennosta katukuljetusasentoon Tällä painikkeella valitaan toiminto Kääntäminen katukuljetusasentoon. Toiminta suoritetaan ohjauslaitteen avulla. Tämän toiminnon ehto: Molemmat niittoyksiköt ovat peltokuljetusasennossa ja nivelakseli on pysähtynyt! Painikkeet Näyttö Huomautus Traktorin ohjauslaite kääntää molemmat roottoriyksiköt asentojen Peltokuljetus ja Kuljetusasento välillä. Tämän toiminnon ehtona on asento Peltokuljetus Jos Peltokuljetus-asennossa vähittäiskäsittelyleveyttä ei ole asetettu, astuu voimaan ensin Käsittelyleveys-toiminto. Jos anturit ilmoittavat vähittäistä käsittelyleveyttä, kytkeytyy Katukuljetustoiminto päälle. Toiminto kytkeytyy automaattisesti pois päältä, kun Peltokuljetus-asento on saavutettu. Huom! Käännettäessä rinneajon aikana on olemassa kaatumisvaara! Kun nivelakseli pyörii ja käyttäjä painaa Katukuljetus-painiketta, ilmestyy näyttöön oheinen varoitus. Odota, kunnes nivelakseli on pysähtynyt, ennen laitteen kääntämistä katukuljetusasentoon. 1201_-Select Control_

18 SELECT CONTROL 5. Kääntäminen katukuljetusasennosta peltokuljetusasentoon Huomio! Kuljetusvarmistusta voidaan käyttää erikseen vikatoiminnon tapahduttua. Sen jälkeen kuin kuljetusvarmistuspainiketta ei enää paineta, näyttää roottori näytössä tyhjänä, kunnes toinen toiminto valitaan. Niin kauan kuin näytössä roottori on tyhjä, voit ohjata ohjaimen avulla vain kuljetusvarmistusta. Painikkeet Näyttö Huomautus (1) Valitse Katukuljetus-painiketta (2) Pidä Kuljetusvarmistus-painiketta alhaalla ja käytä traktorin ohjauslaitetta (nosta), kunnes kuljetusvarmistus on lauennut. 3) Paina Katukuljetus-painiketta ja kytke traktorin ohjauslaite lasku-asentoon, kunnes Peltokuljetusasento on saavutettu (4) Kun katukuljetusasento on saavutettu, paina painiketta Katukuljetus tai Vasemman/oikeanpuoleisen roottorin valinta.. Molemmat roottoriyksiköt on valittu 6. TIEDOT-valikko# Painikkeet Näyttö Huomautus Paina lyhyesti painiketta Tieto-valikko, kun haluat siirtyä osatuntilaskuriin (Data1). Paina painiketta Tieto-valikko pitkään, kun haluat nollata osatuntilaskurin. Tuntilaskuri laskee, kuinka kauan nivelakseli pyörii. Paina painiketta Tieto-valikko uudestaan lyhyesti, kun haluat siirtyä kokonaistuntilaskuriin (Data2). Paina painiketta Tieto-valikko uudestaan lyhyesti, kun haluat siirtyä takaisin työalueeseen. 1201_-Select Control_

19 SELECT CONTROL 7. Järjestelmävalikko Painikkeet Näyttö Huomautus Paina I/O-painiketta lyhyesti, kun haluat siirtyä kirkkausvalikkoon. Säädä näytön kirkkautta nuolipainikkeiden avulla. Neuvo: jos säädät kirkkautta alle 30 prosenttiin, kytkeytyy taustavalaistus päälle. Paina I/O-painiketta uudestaan lyhyesti, kun haluat siirtyä kontrastivalikkoon. Säädä näytön kontrastia nuolipainikkeiden avulla. Paina I/O-painiketta uudestaan lyhyesti, kun haluat siirtyä anturitestivalikkoon. Paina I/O-painiketta uudestaan lyhyesti, kun haluat siirtyä takaisin työalueeseen. 7.1 Anturitestinäyttö Kuvake Merkitys Huomautus ,2 V senhetkinen syöttöjännite Senhetkisen syöttöjännitteen on oltava suurempi kuin 12 V, kun traktori on käynnissä. 0 rpm Voimanottoakselin kiertonopeus [1/min] anturi - vasen mattoperä musta: käytössä, kun karholeveys minimissä valkoinen: ei käynnissä anturi - oikea mattoperä musta: käytössä, kun karholeveys minimissä valkoinen: ei käynnissä Voimansiirtoakselin hall-anturi musta: magneetti sensorilla valkoinen: magneetti muussa asennossa vasemmanpuoleisen roottoriyksikön anturi musta: käytössä, pelto/katukuljetus valkoinen: ei käynnissä oikeanpuoleisen roottoriyksikön anturi musta: käytössä, pelto/katukuljetus valkoinen: ei käynnissä 1201_-Select Control_

20 KÄYTTÖ Siirtäminen kuljetusasennosta työasentoon Huomio! Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Huomio! Roottorien hydraulinen laskeminen on suoritettava keskeytyksettä. Jos liike keskeytyy, on mahdollista, että yksittäiset roottorit laskevat tai nousevat epämääräisesti. 1. Roottorien laskeminen - Nosta kaksisuuntaisen ohjaimen avulla roottoreita lyhyesti, jotta kuljetusvarmistus (2) vapautuu. - Vedä köydestä (1) ja laske roottorit kokonaan kaksisuuntaisen ohjaimen avulla. - Päästä köysi (1) irti. 2. Kuljetustoimenpiteiden poistaminen (Tarpeellinen ainoastaan toteutuksella Top 972 C s-line) 2.1 Piikkivarsien asentaminen Asenna rungossa kuljetetut piikkivarret roottoreihin. - Asenna piikkivarret ja varmista ne kääntötapeilla! 2.2 Suojakaaren kääntäminen asentoon - Avaa jokaisen roottorin osalta suojakaaren (3) lukitus köyden (4) avulla ja käännä kaari eteen, kunnes se lukkiutuu kuuluvasti. - Vedä jokaisen roottorin osalta lisäkaari etuvalaisinkannattimesta ja aseta se käsittelyleveyden mukaan. 3. Ulkoisten tuntopyörien asennon säätäminen (lisävaruste) Ulkoiset tuntopyörät voidaan asettaa karhosta riippuen, jotta ne toimivat optimaalisesti. - Vedä köydestä (5) - Käännä tuntopyörä asentoon, päästä köysi irti ja anna tuntopyörän lukittua Varmista, että kääntöalue on esteetön ja kukaan ei työskentele vaaravyöhykkeellä. Huomio! Pyörivien piikkien muodostuma vaara Sammuta karhotin ennen poistumista hytistä tai jos ihmisiä lähestyvät vaaravyöhykkettä. Suojakaaria koskeva neuvo: Toteutus Hydraulisesti kääntyvä suojakaari - suojakaaret kääntyvät automaattisesti noston ja laskun yhteydessä Einsatz_

21 KÄYTTÖ Käsittelyleveyden säätäminen Käsittelyleveyden säätäminen tapahtuu kaksisuuntaisen hydrauliliitännän avulla. Käsittelyleveys on portaattomasti säädettävissä näin: Mahdollisen käsittelyleveyden yhteenveto/tyyppi: tyyppi A1 A2 TOP 852 C s-line 7,8 m 8,4 m TD 44/94/15 Huomio! Varmista, että kääntöalue on esteetön ja että kukaan ei työskentele vaaravyöhykkeellä. TOP 972 C s-line 9,0 m 9,8 m A1 A2 Neuvo: Käsittelyleveys on milloin tahansa käytön aikana portaattomasti säädettävissä. Haravointikorkeuden säätäminen Haravointikorkeuden säätämisen ehtona on tasainen ja kestävä pohja. Koneen on oltava kytkettynä traktoriin, traktorin aliohjaimien korkeuden on oltava säädettynä kuten luvussa Koneen liittäminen on selitetty. Neuvo: Aliohjaimien (5) rajoitinketjut tai vakauttajat on säädettävä siten, että traktoriin kytketty kone ei voi liikkua sivusuunnassa. Huomio! Vain säätämällä haravointikorkeus minimiin voidaan varmistaa, että kuljetusasennon 3 metrin kuljetusleveys ei ylity. 1. Roottorien piikkikorkeuden säätäminen Jokaisen yksittäisen roottoriyksikön haravointikorkeus on säädettävissä käsikammen (1) avulla. - Korkeus on säädettävä maapohjan mukaan. - Piikkien on koskettava kevyesti (n. 10 mm) maahan. - Jos ne on säädetty liian mataliksi likaantuu rehu tai vaurioituu nurmen pinta. - Tarkista säädöt työn aikana tiheästi Ulkoisen tuntopyörän (lisävaruste) säätäminen - Haravointikorkeuden yhteydessä on myös tuntopyörän korkeus säädettävä uudestaan pistotapin (3) avulla. - Valitse tuntopyörän ja piikin etäisyys (A) mahd. pieneksi, näin saavutat puhtaan haravointituloksen. - aseta tappi (4) kohtaan, joka vastaa rehun määrää. Jos karho kiertyy tuntopyörän ympärille, on etäisyyttä (A) lisättävä pykälä kerrallaan A 1200 Einsatz_

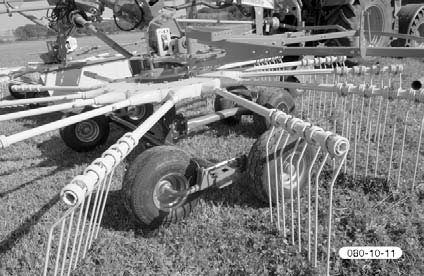

22 KÄYTTÖ Erityisharavointikorkeuden käyttöönotto Vakioharavointikorkeus on säädettävissä välillä mm. Mikäli tämä säätöalue ei riitä (esim. olkia käsiteltäessä), voidaan ottaa käyttöön erityisharavointikorkeus. Säätöalue: mm Huomio! Muistathan turvallisuusnäkökohdat korjaus- tai muutostöiden aikana! Varmista kone, tue nostettuja roottoreita jne. - Nosta roottoria hieman - Aseta roottorin alle tuki - Siirrä akselin ruuvit jokaisen roottorin kohdalla ylempään reikään (1) 1 Huomio! Kun roottoriyksiköt on muutettu erityisharavointikorkeuteen, ylittyy kuljetusasennon suurin kuljetusleveys eli 3 m. Muista siirtää kone takaisin vakioharavointikorkeuteen ennen koneen kuljettamista julkisilla teillä! Karhotinliinan korkeuden säätäminen Jos haluat säätää karhotinliinan korkeutta, jotta se ei esim. pyyhkäisisi leikkuupuimurin jättämää sänkeä: 1. Pultin paikkaavaihtamalla voit muuttaa karhotinliinan korkeutta. Tässä näkymässä oikeanpuoleinen reikä on asento, jossa karhotinliina on syvimmillään. Huom! Vara lyömästä päätä tukikannattimeen korkeutta säätäessäsi! Niittoalustan säätäminen Huolellisen haravointituloksen edellytyksenä on, että roottori on mahdollisimman vaakatasossa. Pieni kallistus karhon puolelle (10 15 mm) on sallittu. - Roottorinakselin (X) säätäminen tapahtuu kunkin roottorialustan kohdalla kiristysruuvin (3) avulla. - Roottorinakselin (Y) muuttaminen tapahtuu sisäisen tuntopyörän (4) korkeutta säätämällä. 3 4 Huomio! Vain säätämällä haravointikorkeus minimiin voidaan varmistaa, että kuljetusasennon 3 metrin kuljetusleveys ei ylity Einsatz_

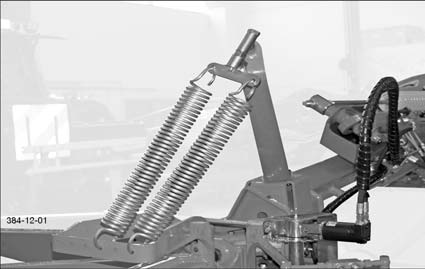

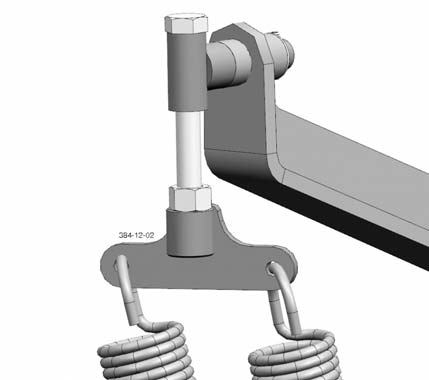

23 KÄYTTÖ Kevennysjousien kireyden säätäminen Muuta välimatkaa X, kun haluat sovittaa kevennysjousien kireyttä maasto-olosuhteisiin. Välimatkan X tehdasasetukset TOP 972 C s-line oikea: vasen: ulkoisen tuntopyörän 50 mm kanssa 50 mm ilman ulkoista tuntopyörää 50 mm 50 mm TOP 852 C s-line oikea: vasen: ulkoisen tuntopyörän 50 mm kanssa 50 mm ilman ulkoista tuntopyörää 50 mm 0 mm (ingen avstand) Kääntäminen työasennosta peltokuljetusasentoon X Huomio! Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Varmista, että kääntöalue on esteetön ja että kukaan ei työskentele vaaravyöhykkeellä. Huomio! Kytke voimansiirtoakselin käyttö päälle vain, jos vaaravyöhykkeellä ei ole ketään ja kaikki suojalaitteet on asennettu. Älä koskaan kytke nivelakselia päälle, kun moottori on sammuksissa! Kääntäminen työasennosta peltokuljetusasentoon tapahtuu kaksisuuntaisen hydrauliliitännän kautta (kellunta-asennossa) - Kääntäminen peltoasentoon on mahdollista myös suurimman käsittelyleveyden kanssa. - Voimansiirtoakselin käyttöä ei tarvitse kytkeä pois päältä. Neuvo: Traktorin ohjausventtiili on kytkettävä työasennossa kelluntaan, jotta roottoriyksiköiden sovittaminen mastoon onnistuu hyvin. Voimansiirtoakselin suurin kiertoluku on: 540 k/min Voimansiirtoakselin suositeltu kiertoluku on: 450 k/min Voimansiirtoakselin kiertoluku Neuvo: Jos käsittely on huono (esimerkiksi jos piikit heittävät rehun valmiista karhosta takaisin käsittelyvyöhykkeelle), on kiertolukua pienennettävä. Huomio! Varmista, että työn aikana ei kukaan oleskele laitteen läheisyydessä. Ota huomioon myös, että laite voi heitellä kiviä yms. ympäristöön, jotka voivat loukata ihmisiä Einsatz_

24 TD 33/97/2 KÄYTTÖ RINTEESSÄ Ole varovainen kääntyessäsi rinteessä! Roottoriyksikköjen paino (G) vaikuttaa traktorin ajo-ominaisuuksiin. Tämä voi johtaa vaarallisiin tilanteisiin erityisesti rinteissä. Kone saattaa kaatua kun roottoriyksikköjä nostetaan hydrauliikalla, - rinteeseen nähden ylöspäin asetettu roottoriyksikkö kääntyy aina ensin ylös, mikä aiheuttaa epätasaisen painojakauman (G), Turvallisuutta koskeva neuvo Vähennä vauhtia riittävästi kaarreajon aikana. Rinteessä on parempi peruuttaa kuin yrittää uskaliasta kääntymistä. TD 33/97/1 G kaarreajon aikana roottoriyksikköjen ollessa ylös nostettuina HANGFAHRT_

25 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Yleisiä huolto-ohjeita Noudata alla olevia ohjeita, jotta kone pysyy kauan hyvässä kunnossa. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Niittoterien ruuviliitokset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien käytön aiheuttamista vahingoista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Koneen säilytys ulkona Jos kone jätetään pitemmäksi ajaksi ulos, männänvarret on puhdistettava ja voideltava. Talvisäilytys TD 49/93/2 - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa paljaat osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. FETT Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Pysäköi kone ainoastaan tasaiselle ja kestävälle alustalle. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos puhdistettaessa käytetään liian suurta painetta, voi syntyä maalivaurioita. Ennen hydraulijohtojen kytkemistä on varmistettava, että laitteen hydrauliikka on sovitettu traktorin hydrauliikkaan. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkujen on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. Turvallisuusohjeita! Puhdista hydrauliletkujen liitännät ja öljypistorasiat ennen jokaista kytkemistä. Huomioi kulumisja puristuskohdat. 1201_-Allgemeine-Wartung_BA

26 HUOLTO Vaihteisto Öljyn määrä: 1 litraa SAE 90 Öljyntason tarkistus: Öljytaso on oikein, jos vaihteistoöljy ulottuu tasoruuviin (1) asti. Öljynvaihto: viimeistään 500 ha välein. Varo! Ohjausakselin säätäminen: Vain, jos ajorunko ei kulje samassa linjassa traktorin perässä ajettaessa suoraan eteenpäin. - Ohjausakselin säätö tapahtuu karan (2) kohdalla. Ajorunko 2 Sammuta moottori ja vedä avain lukosta ennen huolto- tai korjaustöiden aloittamista. Suorita huoltotöitä ainoastaan tasaisella alustalla. Aseta konepyörien eteen kiiloja. Jousipiikit Tarkista jousipiikkien kiinnitysruuvit (S) ensimmäisen 10 käyttötunnin jälkeen ja kiristä ne tarvittaessa. Ulkoisten piikkien (ZA) kohdalle asennetaan ylimääräinen välikappale (U). Tarvitaan pidempiä ruuveja (pituus: 80 mm) S ZA U Varo! Ennen työskentelemistä hydrauliikan parissa: Laskse ylös nostetut roottorit maahan. Tee hydrauliikka paineettomaksi Renkaat Yksikkö Ilmanpaine Alusta 18,5 x 8,5-8 (6PR) 1,2 bar roottori 380 / ,5 bar Renkaat Käytä vuotoja etsiessäsi sopivia apuvälineitä Wartung_

27 HUOLTO Roottoriyksikkö 1. Ohjausakselin irrottaminen - avaa piikkivarren sokka ja vedä piikkivarsi pois. - löysää M12-muttereita - irrota M12x110-ruuvit - vedä ohjausakseli (C) ulos 2. Laakerihylsyn vaihtaminen Pitkän käytön jälkeen piikkivarsien laakerihylsyt voivat kulua ohjausakselin kohdalla. Laakerihylsyt (3) on vaihdettava, jos hylsyn kaulus (1) on ohuempi kuin 1 mm Peiteläpät (A) irtoavat samalla - vedä vastalaakeri (4) eteenpäin pois. - iske laakerihylsy (3) ulos - vaihda tarvittaessa ohjausakseli (C) C Tarvittaessa: Vaihda ohjausvipu (B) - aseta uusi laakerihylsy (3) vastalaakeriin (4). Huomioi asennuksen yhteydessä hylsyn nokan (2) oikea asento! Nokka on pyörimislukko ja sopii tarkasti vastalaakerin uraan. - Aseta vastalaakeri hylsyn kanssa ohjausakseliin (C) ja pyöritä se oikeaan asentoon. 3. Ohjausakselin asentaminen - aseta ohjausakseli vastalaakerin kanssa roottoriin. - kiristä M12 x110 ruuvit mutterien avulla. - aseta peiteläpät (A) vastalaakereiden väliin. - aseta piikkivarsi ohjausakseliin ja kiinnitä se sokan avulla Neuvo: Huomioi kiristysnastojen asento! (kts. kohta B kuvassa ) B Wartung_

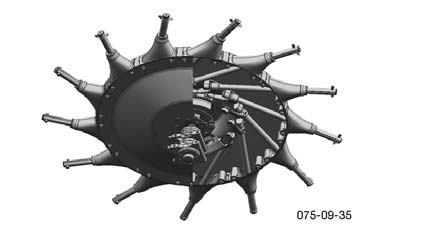

28 HUOLTO Käyräohjain VOITELUVÄLI: 50 h Suoritus: - Poista voiteluaukon kansi (4) - käännä roottoria, kunnes pääset voitelunippaan voiteluaukon kautta rasvapuristimen puristusta - pyöritä roottoria 360, jotta rasva voi tasoittua hyvin käyräohjaimeen - toista 3-4 kertaa - pane voiteluaukon kansi (4) paikalleen Wartung_

29 HUOLTO Voitelukaavio 8 h FETT Varo! Sammuta moottori ja vedä avain lukosta ennen huolto- tai korjaustöiden aloittamista cm OIL (V) 1 J 1l OIL (V) 20 h FETT FETT (IV) (IV) OIL 1 J (IV) (IV) 20 h FETT FETT (IV) FETT (IV) FETT SCHMIERPLAN cm OIL (V) Wartung_

30 HUOLTO 1. Työnnä teleskooppivarsi kokonaan ulos 2. Levitä siveltimen avulla rasvaa joka kohtaan. 3. Työnnä teleskooppivarsi sisään Teleskooppivarrren voitelu: Voitele teleskooppivarsi vähintään 2 kertaa kauden aikana tai tarvittaessa useammin. Talvisäilytys: Jos on aikomus säilyttää laite talven ajaksi katukuljetusasennossa, on kevennettävä jousia, jotka pitävät roottorit kuljetusasennossa. 1. Avaa mutterit. 2. Kierrä rengaspulttia siten, että jousien vetokuorma vähenee. 3. Lukitse mutterit Wartung_

31 TEKNISET TIEDOT Tekniset tiedot Osan nimi TOP 852 C s-line (Type 2501) TOP 972 C s-line (Type 2502) Roottoreiden lukumäärä 2 2 Piikkivarsien määrä roottoria kohti Työleveys 7,8-8,4 m 9,0-9,8 m Koneen leveys työasennossa 7,8-8,4 m 9,0-9,8 m Kuljetusleveys roottorit ylhäällä 3,0 m 3,0 m Työpituus 7,85 m 8,28 m Kuljetuspituus 7,85 m 8,28 m Kuljetuskorkeus, roottorit ylhäällä 3,99 m (3,40 m *) 4,75 m (3,85 m *) Tarvittava teho alk. 37 KW (50 PS) alk. 37 KW (50 PS) Paino voimansiirtoakseleineen 2990 KG 3480 KG Voimansiirtoakselin suurin pyörimisnopeus 540 U/min 540 U/min Roottoreiden renkaat 18,5 x 8,5-8 6PR 18,5 x 8,5-8 6PR 1,2 bar 1,2 bar 380 / A8 380 / A8 Alustan renkaat enintään 40 km/h asti: 1,5 bar enintään 40 km/h asti: 1,5 bar yli 40 km/h: vähint. 1,8 bar yli 40 km/h: vähint. 1,8 bar Suuri sallittu nopeus 30 km/h 30 km/h Melutaso 84,8 db(a) 84,8 db(a) Kaikki tiedot sitoumuksetta * piikkivarsi irrotettuna Roottoriharavan määräysten mukainen käyttö Roottoriharava on tarkoitettu yksinomaan tavanomaiseen maataloustyöhön. Viher- ja kuivarehun, siilorehun ja oljen haravointiin. Kaikki muu käyttö ei ole asianmukaista käyttöä. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. * Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan. Tyyppikilpi Alustan numero on merkitty viereisen kuvan mukaiseen tyyppikilpeen. Muista aina ilmoittaa alustan numero, muuten takuutapauksia, kysymyksiä ja varaosatilauksia ei voida käsitellä. Muista merkitä alustan numero käyttöoppaan kansilehteen heti ajoneuvon/laitteen luovutuksen jälkeen TECHN. DATEN_

32 HUOLTO Hydraulikaavio (Vakio) OPTION OPTION TOP 852 Suojus Peltokuljetusasento Katukuljetusasento Työleveys TOP 852 Karhotinliina SERVICE_

33 HUOLTO Hydrauliikkakaavio (Select Control) Y8 Y8 Y7 Y7 Suojus Peltokuljetusasento Katukuljetusasento Työleveys V Työkorkeus Y6 Y5 Karhotinliina Kuljetusvarmistin A2 B2 Y4 Y2 A1 Y3 B1 Y1 B A Schlepper DW mit Schwimmstellung TOP SERVICE_

34 HUOLTO Sähkökytkentäkaavio (Select Control) Neuvo! Kaikki pistokkeet on kuvattu ulkopuolelta Värikoodi: bl sininen br ruskea gn vihreä gnge vihreä / keltainen gr harmaa rt punainen sw musta ws valkoinen Selitys: Y1 istukkaventtiili - vasen roottori Y2 istukkaventtiili - oikea roottori Y3 tieventtiili - katukuljetusasento Y4 tieventtiili - karholeveys Y5 istukkaventtiili - kellunta-asennon lukitus Y5 istukkaventtiili - lukitus nosto/lasku Y7 istukkaventtiili - haravointikorkeuden säätä vasen Y8 istukkaventtiili - haravointikorkeuden säätä oikea S4 S5 S6 S7 S8 nivelakselin kiertoluku sivuttaissiirto MIN vasen sivuttaissiirto MIN oikea etutaittoasenton vasen etutaittoasenton oikea SERVICE_

35 HUOLTO Sähkökytkentäkaavio (Select Control) Neuvo! Kaikki pistokkeet on kuvattu ulkopuolelta Värikoodi: bl sininen br ruskea gn vihreä gnge vihreä / keltainen gr harmaa rt punainen sw musta ws valkoinen SERVICE_

36 LIITE SF-Anhang Titelblatt _BA-Allgemein

37 Alkuperäistä ei voi väärentää Kaikki sujuu paremmin Pöttingerin alkuperäisosilla Laatua ja hyvää yhteensopivuutta - käyttövarmuutta Luotettava toimivuus Pitempi käyttöikä - taloudellisuus Taattu saatavuus lähimmän Pöttinger jakelupartnerin kautta: Edessäsi on päätös: Alkuperäinen vai tarvikeosa? Usein hinta ratkaisee valinnan. Halpa ostohinta voi kuitenkin joskus tulla todella kalliiksi. Pidä siksi mielessäsi neliapila - alkuperäisyyden tae! SF-Anhang Titelblatt _BA-Allgemein

38 Turvallisuusohjeita LIITE -A Työturvallisuuden merkki Tässä käyttöohjeessa kaikki turvallisuutta käsittelevät kohdat on varustettu tällä merkillä. 1.) Käyttöopas a. Käyttöopas on laitteen tärkeä osa. Varmista, että käyttöopas säilytetään laitteen käyttöpaikassa aina välittömästi saatavilla. b. Säilytä käyttöopasta laitteen koko käyttöiän ajan. c. Laitteen myynnin tai käyttäjän vaihdon yhteydessä käyttöopas on siirrettävä laitteen mukana. d. Laitteessa olevat turvallisuus- ja vaaramerkinnät on säilytettävä täysimääräisinä ja luettavassa kunnossa. Vaaramerkinnät antavat tärkeitä neuvoja turvalliselle käytölle ja ne palvelevat omaa turvallisuuttasi. 2.) Henkilökunnan pätevyys a. Laitteen kanssa saavat työskennellä ainoastaan sellaiset henkilöt, jotka ovat täysikäisiä, jotka soveltuvat työhön ruumiillisesti ja henkisesti, ja joita on koulutettu tai opastettu laitteen käyttöä varten. b. Koulutettavat tai opastettavat tai yleisessä koulutuksessa olevat henkilöt saavat työskennellä laitteen kanssa tai sen parissa vain kokeneen henkilön valvonnassa. c. Ainoastaan valtuutetut ammattihenkilöt saavat suorittaa tarkastus-, säätö- ja korjaustöitä. 3.) Kunnossapitotöiden suoritus a. Tässä oppaassa mainitaan ainoastaan sellaiset hoito-, huolto- ja korjaustyöt, jotka haltija saa suorittaa itse. Kaikki ylimääräiset työt on annettava huoltamon suoritettaviksi. b. Sähkövarusteiden, hydrauliikan ja paineilmavarusteiden sekä esijännitettyjen jousien, paineakkujen jne. korjaukset edellyttävät erikoisosaamista ja ohjeiden mukaisia työkaluja. Siksi niitä saadaan suorittaa ainoastaan huoltamossa. 4.) Tarkoituksenmukainen käyttö a. Katso Tekniset tiedot. b. Asianmukaiseen käyttöön kuuluu myös valmistajan ohjeiden mukaan tehtävät korjaukset, huollot ja koneen kunnossapito. 5.) Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. 6.) Suojavarusteet a. Kaikki koneeseen kuuluvat suojukset on pidettävä paikoillaan ja hyvässä kunnossa. Kuluneet ja vaurioituneet suojukset on vaihdettava oikeaan aikaan. 7.) Ennen käyttöönottoa a. Tutustu ennen koneen käyttöönottoa kaikkiin sen hallintalaitteisiin ja toimintoihin. Työn aikana se on liian myöhäistä! b. Varmista aina ennen koneen käyttöä, että se on liikenneja käyttöturvallinen. 8.) Asbesti a. Tietyt koneessa käytettävät varaosat voi vat teknisistä syistä sisältää asbestia. Noudata pakkauksen ohjeita. 1200_-ANHANGA_SICHERHEIT

39 LIITE -A 9.) Henkilöiden kuljetus on kielletty a. Henkilöiden kuljettaminen koneen päällä on kielletty. b. Konetta saa yleisillä teillä kuljettaa ainoastaan ohjeiden mukaisessa kuljetusasennossa. 10.) Ajo-ominaisuudet kytketyillä työkoneilla a. Traktori on varustettava riittävillä etu- tai takalisäpainoilla ohjausja jarrutusominaisuuksien säilyttämiseksi (väh. 20 % traktorin Kg 20% kokonaispainosta on oltava etuakselilla). b. Traktorin ajoominaisuuksiin vaikuttaa kytketyn työkoneen lisäksi myös tien kunto. Ajotapa on sovitettava maaston ja maaperän mukaan. c. Kaarteissa ajettaessa on otettava lisäksi huomioon kuorman paino ja koneen massavoimat! d. Kun työkone on kytketty traktoriin, on lisäksi kaarteissa otettava huomioon kuorman pitkä ylitys ja massavoimat! 11.) Yleistä a. Kun traktorin nostolaitteeseen on kytketty työkone, on hallintavipu lukittava niin, että kone ei pääse laskemaan tahattomasti! b. Konetta traktoriin kytkettäessä on puristuksiin joutumisen vaara! c. Älä mene nostolaitteeseen kytketyn koneen ja traktorin väliin. Onnettomuusvaara! d. Älä oleskele traktorin ja koneen välissä, jos käytät nostolaitteita ohjaamon ulkopuolelta! e. Nivelakselin saa kiinnittää ja irrottaa vain, kun moottori on sammutettu. f. Maantiellä ajettaessa on hydrauliikan hallintavipu pidettävä lukittuna. g. Ennen ohjaamosta nousemista on työkone laskettava alas - irrota virta-avain! h. Kukaan ei saa oleskella koneen ja traktorin välissä ellei traktorin liike ole estetty kytkemällä pysäköintijarru tai asettamalla esteet pyörien eteen! i. Ennen puhdistus-, huolto- ja korjaustöiden aloittamista on voimanotto kytkettävä pois päältä ja moottori pysäytettävä. 12.) Koneen puhdistus a. Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia koht. 1200_-ANHANGA_SICHERHEIT

40 Liite - B VOIMANSIIRTOAKSELI Akselin pituuden sovittaminen Ajo-ohjeita Oikea mitta todetaan asettamalla puolikkaat vierekkäin ja merkitsemällä katkaistava osa. Annettuja voimanoton pyörintänopeuden suosituksia ei saa ylittää. - Voimansiirron irtikytkemisen jälkeen kone voi jatkaa pyörimistään. Koneen on oltava täysin pysähdyksissä ennen puhdistusta, huoltoa y.m. - Kun kone irrotetaan on voimansiirtoakseli asetettava esim ketjun avulla riippumaan. Älä käytä lukitusketjua tähän tarkoitukseen. Huom! Käytä ainoastaan vaunun mukana seuraavaa voimansiir toakselia sillä takuu ei vastaa muiden akseleiden aiheutta mista vaurioista. Pituuden sovittaminen - Aseta pituuden sovittamiseksi nivelakselin puolikkaat vierekkäin lyhimmässä käyttöasennossa ja merkitse sopiva pituus (L2). Laajakulmanivelakseli: Maksimaalinen kääntökulma on 70 käytössä ja pysähdyksissä. Normaalinivel: Maksimaalinen kääntökulma pysähdyksissä 90 ja pyöriessä 35. Huom! Huomioi suurin sallittu käyttöpituus(l1) - Pyri muotoputkien mahdollisimman suureen päällekkäisyyteen (min. 1 / 2 X). Lyhennä sisä- ja ulkosuojusputkia saman verran Aseta ylikuormitussuoja (2) työkoneen puolelle! Huolto Vaihda kuluneet nivelet heti uusiin! Varmista aina ennen nivelakselin käyttöönottoa, että lukitus on todella tapahtunut. Lukitusketju Lukitse akselin suoja putken pyörintä ketjun avulla. Anna ketjulle riittävä kääntymisvara - Ennen jokaista käyttökautta ja joka 8. käyttötunnin jäl keen on akseli voideltava. - Ennen pitempiaikaista varastointia on akseli puhdistettava ja voideltava. - Talvikäytössä on suojaputket voideltava hyvin kiinnijääty misen estämiseksi _ -Gelenkwelle_BA-ALLG - B1 -

41 Liite - B VOIMANSIIRTOAKSELI Nokkakytkin on ylikuormituskytkin. Se muuttaa vääntömomentin 0 yli kuormitustilanteessa. Kytkin saadaan toimimaan pysäyttämällä voimanotto uudelleen. Kytkentänopeus on alle 200 r/min HUOM! Uudelleenkytkeminen on mahdollinen myös voimanoton kiertonopeuden laskiessa Ylikuormituskytkimen käyttöohje HUOMAA! Ylikuormituskytkin ei ole täytönosoitin vaan se on ko neiden suoja ylikuormitusta vasten. Järkevällä käytöllä säästät kytkintä ja kalustoa, jolloin sen käyttöikä pitenee. Voiteluväli: 500 h (erikoisrasva) Kitkakytkimellä varustettujen akseleiden kohdalla tärkeää Ylikuormituksen ja hetkittäisten vääntömomenttihuippujen aikana vääntömomenttia rajoitetaan ja siirretään tasaisesti liukujakson aikana. Tarkista kitkakytkimen toiminta pitemmän seisokin jälkeen ja uuden akselin kohdalla. a.) Mittaa mitta L akseleiden K90, K90/4 ja K94/1 painejousten kohdalla sekä vastaavasti säätöruuvin kohdalla akseleissa K92E ja K92/4E. b) Löysää ruuveja, jolloin kytkinlevyt vapautuvat. Pyöritä kytkintä. c) Kiristä ruuvit mittaan L. Kytkin on nyt valmis käyttöön. K90,K90/4,K94/1 L K92E,K92/4E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

42 Voiteluaineet 1997 Huolellinen huolto ja hyvät voiteluaineet vaikuttavat koneen tehoon ja kestoikään. Alla olevat tiedot helpottavat voiteluaineiden valintaa. Kulloinkin käytettävä voiteluaine on merkitty voitelukaaviossa tunnuksella (esim. "III"). Vaihda 4-tahtimoottoreiden öljy 100 käyttötunnin vvälein. Vaihda vaihteistoöljy käyttöohjeiden mukaisesti kuitenkin vähintään kerran vuodessa. Voitelu käyttöohjeiden mukaisesti. Vaihda öljy ja voitele kaikki voitelukohdat ennen seisokkeja (talvivarastointi). Paljaat metalliosat (nivelet jne.) suojataan ruostumiselta. (II) FETT I III (IV) V VI VII ÖL Tunnus Laatuvaatimus HYDRAULIIKKA- ÖLJY HLP DIN osa 2 Moottoriöljy SAE 30 API CD/SF Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 4 tai API-GL5 Litiumrasva (DIN : KP 2K) Puolijuokseva vaihteistorasva (DIN : GOH) yhdistelmärasva (DIN : KP 1R) Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 5 Katso huom - D 42 -

43 Firma Company Société Societá AGIP ARAL AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA A FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL (II) MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBORAL SUPER TRAK- TORAL 15W-30 V GR SLL GR LFO ARALUB FDP 00 AVIA GETRIEBEFLIESSFETT GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N FLIESSFETT NO ENERGREASE HTO IMPERVIA MMO RHENOX 34 GA O EP POLY G O FIBRAX EP 370 GETRIEBEFETT MO 370 NATRAN 00 AGRIFARM FLOWTEC 000 RENOLIT SO-GFO 35 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N GETRIEBEFLIESSFETT PLANTOGEL 00N MOBILUX EP 004 RENOSOD GFO 35 SPEZ. GETRIEBEFETT H SIMMNIA GREASE O MULTIS EP 200 RENOLIT LZR 000 DEGRALUB ZSA 000 WIOLUB GFW VI ARALUB FK 2 AVIALUB SPEZIALFETT LD RENOPLEX EP 1 OLEX PR 9142 CASTROLGREASE LMX MULTIMOTIVE 1 NEBULA EP 1 GP GREASE EVVA CA 300 MARSON AX 2 RENOLIT DURAPLEX EP 1 RENOPLEX EP 1 MOBILPLEX 47 RENOPLEX EP 1 AEROSHELL GREASE 22 DOLIUM GREASE R MULTIS HT 1 DURAPLEX EP 1 WIOLUB AFK 2 HUOMIOITAVAA * Käytettäessä öljykylpyjarruilla varustettua traktoria on käytettävä öljyä, jonka luokitus on J 20 A. ** Hydrauliikkaöljy HLP-(D) + HV *** Kasviöljypohjainen hydrauliikkaöljy HLP + HV on biologisesti hajoavaa, ja sen takia erityisen ympäristöystävällistä. * When working in conjunction with wet-brake tractors, the international specifi cation J 20 A is necessary. ** Hydraulic oil HLP-(D) + HV. *** Hydraulic oil with vegetable oil base HLP + HV is bio-degradable and is therefore especially safe for the enviroment ÖL WIN TERS HALL I OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM HF 32/46 AVILUB RL 32/46 AVILUB VG 32/46 HYDRAULIKÖL HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * HYDRAULIKÖL MC 530 ** PLANTOHYD 40N *** ENERGOL SHF 32/46/68 HYSPIN AWS 32/46/68 HYSPIN AWH 32/46 HLP 32/46/68 HLP-M M32/M46 OLNA 32/46/68 HYDRELF 46/68 NUTO H 32/46/68 NUTO HP 32/46/68 ENAK HLP 32/46/68 ENAK MULTI 46/68 HYDRAN 32/46/68 TITAN HYD 1030 AGRIFARM STOU MC 10W-30 AGRIFARM UTTO MP PLANTOHYD 40N *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MC * HYDRAULIKÖL 520 ** PLANTOHYD 40N *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RE- NOLIN B 32 HVI/46HVI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 ULTRAMAX HLP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX HVLP 32 ** ULTRAPLANT 40 *** ANDARIN 32/46/68 WIOLAN HS (HG) 32/46/68 WIOLAN HVG 46 ** WIOLAN HR 32/46 *** HYDROLFLUID * MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 RX SUPER DIESEL 15W-40 POWERTRANS MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER DELTA PLUS SAE 30 SUPER UNIVERSAL OIL AGRIFARM STOU MC 10W-30 TITAN UNIVERSAL HD MULTI TC HYDRAMOT 15W-30 HYDRAMOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA H 30 MULTAGRI TM 15W-20 SUPER HPO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 HD PLUS SAE 30 MULTI-REKORD 15W-40 PRIMANOL REKORD 30 III ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GE- TRIEBEÖL HYP 85W-90 GETRIEBEÖL MZ 90 M MULTIHYP 85W-140 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL MP 85W-90 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PON- TONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL AGRIFARM GEAR 80W90 AGRIAFRM GEAR 85W-140 AGRIFARM GEAR LS 90 GETRIEBEÖL MP 90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖlSAE90 HYPOID EW 90 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 HP GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 HYPOID-GETRIEBEÖL 80W-90, 85W-140 MEHRZWECKGETRIEBEÖL 80W-90 FETT (IV) GR MU 2 ARALUB HL 2 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N ENERGREASE LS-EP 2 CASTROLGREASE LM LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 MULTI PURPOSE GREASE H HOCHDRUCKFETT LT/SC 280 MARSON EP L 2 AGRIFARM HITEC 2 AGRIFARM PROTEC 2 RENOLIT MP RENOLIT FLM 2 PLANTOGEL 2-N MEHRZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N MOBILGREASE MP MEHRZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 MULTIS EP 2 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N MULTIPURPOSE WIOLUB LFP 2 VII ROTRA MP 80W-90 ROTRA MP 85W-140 GETRIEBEÖL HYP 90 GETRIEBEÖL HYP 90 EP MULTIHYP 85W-140 EP HYPOID 85W-140 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-140 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 HYPOID GB 90 PONTONIC MP 85W-140 AGRIFARM GEAR 8090 AGRIFARM GEAR 85W-140 AGRIFARM GEAR LS90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE HD 90 MOBILUBE HD 85W-140 HYPOID EW 90 SPIRAX HD 90 SPIRAX HD 85W-140 TOTAL EP B 85W-90 HP GEAR OIL 90 oder 85W-140 MULTIGEAR B 90 MULTI C SAE 85W-140 HYPOID-GETRIEBEÖL 80W-90, 85W-140

44 TÄRKEÄÄ LISÄTIETOA TURVALLISUUDESTA Traktorin ja työlaitteen yhdistelmä Kun kiinnitetään laitteita edessä ja takana oleviin kolmipistenostolaitteisiin, traktorin sallittua kokonaispainoa, sallittua akselipainoa ja renkaiden kantavuutta ei saa ylittää. Vähintään 20 % traktorin omapainosta tulee aina kuormittaa traktorin etuakselia. Varmistu ennen laitteen ostoa siitä, että nämä edellytykset täyttyvät suorittamalla seuraavat laskelmat tai punnitsemalla traktorin ha työlaitteen yhdistelmän. Kokonaispainon, akselikuormitusten ja renkaiden kantavuuden sekä tarvittavan pienimmän vastapainon selvittäminen. Laskelmia varten tarvitaan seuraavat tiedot: T L [kg] Traktorin omapaino 1 a [m] Etutyölaitteen/etuvastapainon painopisteen ja etuakselin keskikohdan välinen etäisyys 2 3 T V [kg] Tyhjän traktorin etuakselipaino 1 T H [kg] Tyhjän traktorin taka-akselipaino 1 b [m] Traktorin akseliväli 1 3 G H [kg] Taakse kiinnitettävän laitteen/vastapainon kokonaispaino 2 c [m] Taka-akselin keskikohdan ja alatankojen kuulien keskivälin välinen etäisyys 1 3 G V [kg] Eteen kiinnitettävän laitteen/vastapainon kokonaispaino 2 d [m] Alatankojen kuulien keskikohdan ja takatyölaitteen/takavastapainon painopisteen välinen etäisyys Katso traktorin käyttöohjeita Katso työlaitteen hinnastoa ja/tai käyttöohjetta Mittaus Takatyölaite tai etu-taka-yhdistelmä 1. PIENIMMÄN ETUVASTAPAINON GV min LASKENTA Merkitse laskettu traktorin etupäähän tarvittava vähimmäisvastapaino taulukkoon. Etutyölaite 2. PIENIMMÄN TAKAVASTAPAINON GH min LASKENTA Merkitse laskettu traktorin takapäähän tarvittava vähimmäisvastapaino taulukkoon ZUSINFO / BA-EL ALLG. - Z.44 -

45 TÄRKEÄÄ LISÄTIETOA TURVALLISUUDESTA 3. TODELLISEN ETUAKSELIKUORMAN T V tat LASKENTA (Ellei pienintä tarvittavaa etuvastapainoa (G V min ) saavuteta pelkällä etutyölaitteella, etutyölaitteen painoa on lisättävä niin, että saavutetaan vähintään tarvittava etuvastapaino!) Merkitse laskettu todellinen etuakselikuorma ja traktorin käyttöohjeissa mainittu suurin sallittu etuakselikuorma taulukkoon. 4. TODELLISEN KOKONAISPAINON G tat LASKENTA (Ellei pienintä tarvittavaa takavastapainoa (G V min ) saavuteta pelkällä takatyölaitteella, takatyölaitteen painoa on lisättävä niin, että saavutetaan vähintään tarvittava takavastapaino!) Merkitse laskettu todellinen kokonaispaino ja traktorin käyttöohjeissa mainittu suurin sallittu kokonaispaino taulukkoon. 5. TODELLISEN TAKAAKSELIKUORMAN T H tat LASKENTA Merkitse laskettu todellinen taka-akselikuorma ja traktorin käyttöohjeissa mainittu suurin sallittu taka-akselikuorma taulukkoon. 6. RENKAAN KANTAVUUS Merkitse renkaan kantavuus x 2 (kaksi rengasta) (katso renkaiden valmistajan antamia tietoja) taulukkoon. Taulukko Todellinen arvo Laskelma Sallittu arvo Käyttöohje Renkaan sallittu kantavuus x 2 (kaksi rengasta) Vastapaino vähintään Etu / taka Kokonaispaino Etuakselikuorma Taka-akselikuorma Vähimmäispainolasti on kiinnitettävä traktoriin joko työlaitteena tai lisäpainolastina. Laskettujen arvojen tulee olla pienempiä tai yhtä suuria (=) kuin sallitut arvot! ZUSINFO / BA-EL ALLG. - Z.45 -

46 Yrityksen nimi ja valmistajan osoite:: Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 AT Grieskirchen Kone (vaihdettava varuste): EYvaatimustenmukaisuusvakuutus Alkuperäinen vaatimustenmukaisuusvakuutus Karhotin Tyyppi Sarjanumero TOP 852 C s-line TOP 972 C s-line Valmistaja vakuuttaa, että puolivalmiste täyttää niin pitkälle kuin se on toimituskokoonpanon osalta mahdollinen seuraavien EY-direktiivien olennaiset vaatimukset.: Koneet 2006/42/EG Lisäksi vakuutetaan määräystenmukaisuus seuraavien muiden EY-direktiivien ja/tai asiaan liittyvien määräyksien kanssa Käytettyjen yhdenmukaistettujen standardien lähteet:: EN ISO EN ISO EN ISO EN ISO EN ISO Käytettyjen muiden teknisten standardien ja/tai määräysten lähteet:: Asiakirjavaltuutettu:: Josef Mairhuber Industriegelände 1 A-4710 Grieskirchen Klaus Pöttinger, Liikkeen johto Grieskirchen,
