1 Käyttöohje Interroll Rumpumoottori i-sarja S-sarja S/A-sarja D-sarja Versio 4.1 (06/2015) fi

2 Versio 4.1 (06/2015) fi

3 Sisällysluettelo Tietoa tästä dokumentista... 7 Ohjeita käyttöohjeen käsittelyyn... 7 Tämän käyttöohjeen sisältö... 7 Käyttöohje on osa tuotetta... 7 Tämän dokumentin varoitukset... 7 Merkit... 8 Turvallisuus... 9 Tekninen taso... 9 Määräystenmukainen käyttö... 9 Määräystenvastainen käyttö... 9 Henkilöstöä koskevat vaatimukset Käyttäjä Huoltoasentajat Sähköasentajat Vaarat Henkilövahingot Sähkö Öljy Pyörivät osat Kuumat moottorin osat Työympäristö Käytön häiriöt Huolto Tahaton moottorin käynnistäminen Rajapinnat muihin laitteisiin Teknisiä yleistietoja Tuotekuvaus Lisävarusteet Tekniset tiedot Tuotteen tunnistetiedot Lämpösuojaus Vakiomalli: Lämpötilarajoitin, automaattisesti palautuva Lisävarustus: PTC-vastus (positive temperature coefficient resistor) Hz:n moottorien käyttö 60 Hz:n verkossa Vaikutus käytettäessä 50 Hz:n moottorin nimellisjännitteellä varustettua moottoria 60 Hz:n verkossa Vaikutus käytettäessä 50 Hz:n moottorin nimellisjännitteellä varustettua moottoria 60 Hz:n verkossa 15/20 prosenttia korkeammalla jännitteellä i-sarjan tuotetiedot i-sarjan rumpumoottorin arvokilpi Versio 4.1 (06/2015) fi 3

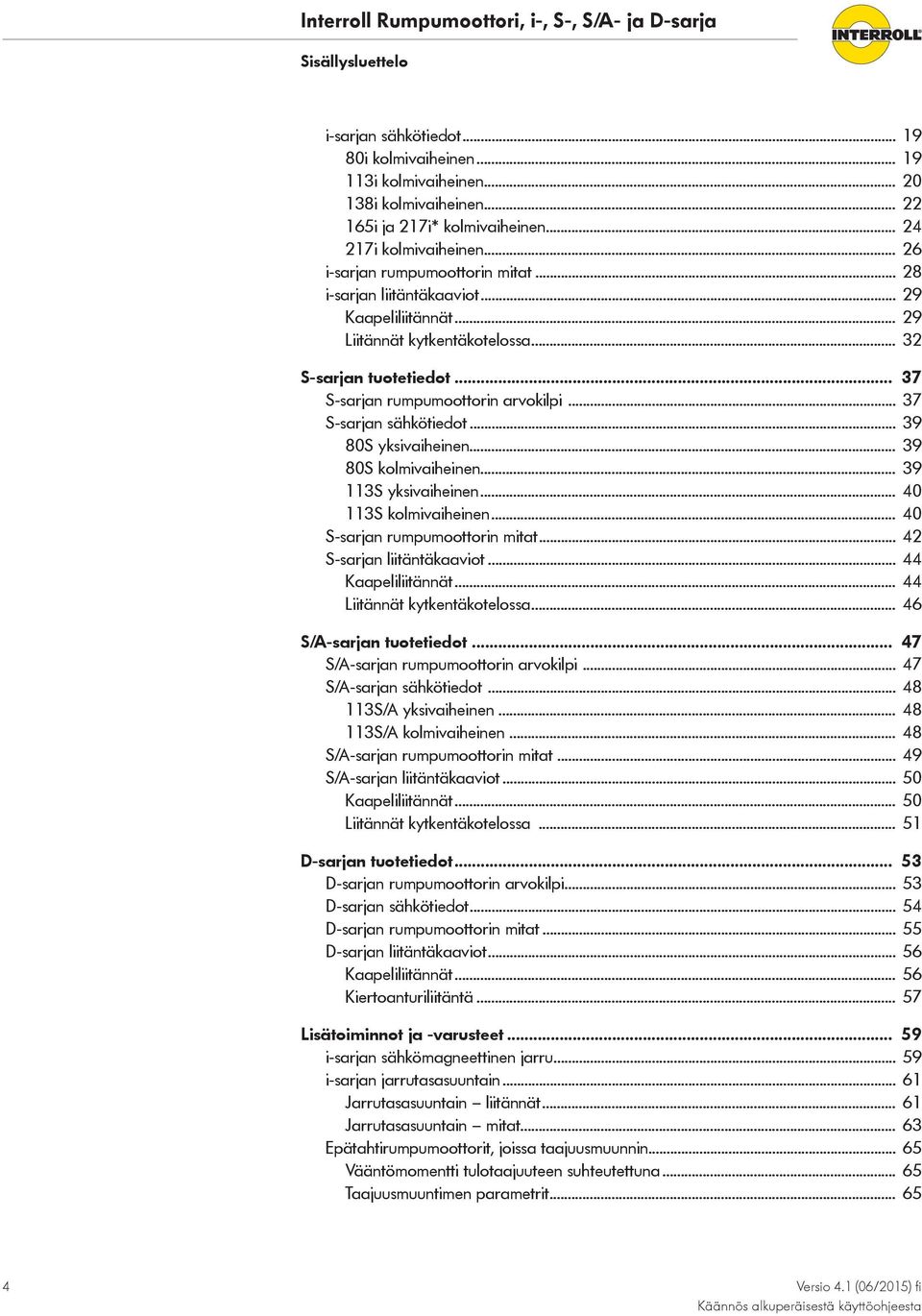

4 Sisällysluettelo i-sarjan sähkötiedot i kolmivaiheinen i kolmivaiheinen i kolmivaiheinen i ja 217i* kolmivaiheinen i kolmivaiheinen i-sarjan rumpumoottorin mitat i-sarjan liitäntäkaaviot Kaapeliliitännät Liitännät kytkentäkotelossa S-sarjan tuotetiedot S-sarjan rumpumoottorin arvokilpi S-sarjan sähkötiedot S yksivaiheinen S kolmivaiheinen S yksivaiheinen S kolmivaiheinen S-sarjan rumpumoottorin mitat S-sarjan liitäntäkaaviot Kaapeliliitännät Liitännät kytkentäkotelossa S/A-sarjan tuotetiedot S/A-sarjan rumpumoottorin arvokilpi S/A-sarjan sähkötiedot S/A yksivaiheinen S/A kolmivaiheinen S/A-sarjan rumpumoottorin mitat S/A-sarjan liitäntäkaaviot Kaapeliliitännät Liitännät kytkentäkotelossa D-sarjan tuotetiedot D-sarjan rumpumoottorin arvokilpi D-sarjan sähkötiedot D-sarjan rumpumoottorin mitat D-sarjan liitäntäkaaviot Kaapeliliitännät Kiertoanturiliitäntä Lisätoiminnot ja -varusteet i-sarjan sähkömagneettinen jarru i-sarjan jarrutasasuuntain Jarrutasasuuntain liitännät Jarrutasasuuntain mitat Epätahtirumpumoottorit, joissa taajuusmuunnin Vääntömomentti tulotaajuuteen suhteutettuna Taajuusmuuntimen parametrit Versio 4.1 (06/2015) fi

5 i-sarjan kooderin tyyppi BMB-6202 & 6205 SKF Tekniset tiedot Liitännät Paras liitäntätapa I- ja D-sarjan kooderin tyyppi RM44-RLS Tekniset tiedot Liitännät Signaaliliitäntä Resolveri, tyyppi RE-15-1-LTN Liitännät Tekniset tiedot Impedanssi Kuljetus ja varastointi Kuljetus Varastointi Asennus ja liitännät Asennusta koskevia varoituksia Rumpumoottorin asennus Rumpumoottorin asento Moottorin asennus moottorikiinnikkeiden kanssa Asennus hygienianäkökohdat huomioon ottaen Hihnan asennus Hihnan leveys / putken pituus Hihnan säätö Hihnan kiristäminen Hihnankireys Hihnan pidennys Hihnan pidennyksen mittaaminen Hihnan pidennyksen laskeminen Rumpupinnoite Ketjupyörät Sähköasennusta koskevia varoituksia Rumpumoottorin sähköliitäntä Rumpumoottorin liitäntä kaapeliversio Rumpumoottorin liitäntä kytkentäkoteloversio Yksivaiheinen moottori Ulkoinen moottorinsuojus Integroitu lämpösuojaus Taajuusmuunnin Takaisinpyörinnän esto: Sähkömagneettinen jarru Käyttöönotto ja käyttö Ensimmäinen käyttöönotto Tarkastukset ennen ensimmäistä käyttöönottoa Käyttö Tarkastukset ennen jokaista käyttöönottoa Ohjeet tapaturman tai häiriön sattuessa Versio 4.1 (06/2015) fi 5

6 Sisällysluettelo Huolto ja puhdistus Huoltoa ja puhdistusta koskevia varoituksia Huollon ja käsin tapahtuvan puhdistuksen esivalmistelu Huolto Rumpumoottorin tarkastaminen Rumpumoottorin jälkivoitelu Lisävarusteena saatavilla jälkivoideltavilla IP66-tiivisteillä varustettujen rumpumoottorien huolto Rumpumoottorin öljyvaihto Öljytyypit i-sarjan öljymäärä litroissa (normaali asennus) i-sarjan öljymäärät (pystyasennus) Puhdistus Puhdista rumpumoottori suurpainepesurilla Hygieeninen puhdistus Neuvoja käyttöhäiriöiden sattuessa Vianhaku Käytöstäpoisto ja hävittäminen Käytöstä poistaminen Hävittäminen Liite Interroll-rumpumoottoreiden takuu Rajoitukset Poikkeukset Lyhennehakemisto Sähkötiedot Liitäntäkaaviot Värikoodit Asennusvakuutus Versio 4.1 (06/2015) fi

7 Tietoa tästä dokumentista Ohjeita käyttöohjeen käsittelyyn Tässä käyttöohjeessa kuvataan seuraavat rumpumoottorityypit: 80S, 113S 113S/A 80i, 113i, 138i, 165i, 217i 80D, 88D, 113D Tämän käyttöohjeen sisältö Käyttöohje on osa tuotetta Tämä käyttöohje sisältää tärkeitä ohjeita ja tietoja rumpumoottorin eri käyttövaiheista. Tämä käyttöohje kuvaa rumpumoottoria Interrollilta toimitettaessa. Erikoismalleja koskevat tämän käyttöohjeen lisäksi erityissopimukset ja tekniset asiakirjat. 4 Voit varmistaa häiriöttömän ja turvallisen käytön sekä mahdollisten takuuvaatimusten täyttymisen lukemalla ensin käyttöohjeen ja noudattamalla sen ohjeita. 4 Säilytä käyttöohjetta rumpumoottorin lähellä. 4 Anna käyttöohje mahdolliselle seuraavalle omistajalle tai käyttäjälle. 4 ILMOITUS! Valmistaja ei vastaa tämän käyttöohjeen noudattamatta jättämisestä aiheutuvista vahingoista ja käyttöhäiriöistä. 4 Jos sinulla on kysyttävää luettuasi käyttöohjeen, ota yhteys Interroll-asiakaspalveluun. Löydät lähelläsi olevat yhteyshenkilöt internetistä osoitteesta Tämän dokumentin varoitukset Varoitukset varoittavat vaaroista, joita saattaa esiintyä rumpumoottoria käsiteltäessä. Käytössä on neljä vaaratasoa, joita kuvataan seuraavin merkkisanoin: Merkkisana VAARA VAROITUS VARO HUOMIO Merkitys Merkitsee korkean riskin sisältävää vaaraa, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen. Merkitsee keskitasoisen riskin sisältää vaaraa, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen. Merkitsee vähäisen riskin sisältävää vaaraa, joka voi aiheuttaa lievän tai keskitasoisen loukkaantumisen. Merkitsee vaaraa, joka voi aiheuttaa aineellisia vahinkoja. Versio 4.1 (06/2015) fi 7

8 Tietoa tästä dokumentista Merkit Tämä merkki viittaa hyödyllisiin ja tärkeisiin tietoihin. Edellytys: R Tämä merkki tarkoittaa edellytystä, jonka on täytyttävä ennen asennus- ja huoltotöiden tekemistä. 4 Tämä merkki tarkoittaa suoritettavaa toimintaa. 8 Versio 4.1 (06/2015) fi

9 Turvallisuus Tekninen taso Rumpumoottori on rakennettu tekniikan nykytason mukaisesti ja se toimitetaan käyttöturvallisena. Tästä huolimatta käytössä voi esiintyä vaaroja. Tämän käyttöohjeen ohjeiden noudattamatta jättäminen voi johtaa vakaviin loukkaantumisiin. 4 Lue käyttöohje huolellisesti läpi ja noudata sen ohjeita. Määräystenmukainen käyttö Rumpumoottori on tarkoitettu käytettäväksi teollisuusympäristöissä, supermarketeissa ja lentokentillä ja se on tarkoitettu osien, laatikoiden tai arkkujen kaltaisten yksikkökuormien kuljetukseen sekä granulaatin, jauheen ja muiden soluvien materiaalien kaltaisen irtotavaran kuljetukseen. Rumpumoottori on integroitava kuljetusyksikköön tai kuljetuslaitteistoon. Kaikenlainen muu käyttö katsotaan määräystenvastaiseksi. Rumpumoottori on suunniteltu vain luvussa Tuotetiedot kuvatulle käyttöalueelle. Tuotteen turvallisuutta heikentävät omavaltaiset muutokset eivät ole sallittuja. Rumpumoottoria saa käyttää ainoastaan määriteltyjen tehorajojen sisällä. Määräystenvastainen käyttö Rumpumoottoria ei saa käyttää henkilöiden kuljetukseen. Rumpumoottoria ei ole suunniteltu lyönti- tai iskukuormitusta varten. Rumpumoottoria ei ole suunniteltu vedenalaiseen käyttöön. Tällaisessa käytössä sähköisku aiheuttaa henkilövahinkoja ja moottorin sisään pääsevä vesi aiheuttaa oikosulun tai moottorin vaurioita. Rumpumoottoria ei saa käyttää nosturien tai nostolaitteiden tai niihin kuuluvien nostoköysien, kaapeleiden ja ketjujen käyttövoimana. Rumpumoottorin määräystenmukaisesta käytöstä poikkeaviin käyttötarkoituksiin tarvitaan Interrollin suostumus. Jos muuta ei ole kirjallisesti ja/tai tarjouksessa määritelty, Interroll ja sen sopimuskauppiaat eivät vastaa tuotevahingoista tai tuotetappioista, jotka johtuvat näiden vaatimusten ja rajoitusten noudattamatta jättämisestä (ks. luku Sähkötiedot kutakin sarjaa koskien). Versio 4.1 (06/2015) fi 9

10 Turvallisuus Henkilöstöä koskevat vaatimukset Epäpätevä henkilöstö ei tunnista vaaroja ja altistuu tästä syystä vakavimmille vaaroille. 4 Ainoastaan pätevä henkilöstö saa suorittaa tässä käyttöohjeessa kuvattuja töitä. 4 Käyttäjäyrityksen on varmistettava, että henkilöstö noudattaa olennaisia turvallista ja vaarat tiedostavaa työskentelyä koskevia paikallisia määräyksiä ja sääntöjä. Tässä käyttöohjeessa mainitaan seuraavat kohderyhmät: Käyttäjä Huoltoasentajat Sähköasentajat Käyttäjille on opastettu rumpumoottorin käyttö ja puhdistus ja he noudattavat turvallisuusohjeita. Huoltoasentajilla on ammatillinen koulutus tai suoritettuna valmistajan antama koulutus, ja he vastaavat huolto- ja korjaustöistä. Sähkölaitteiden töitä tekevillä henkilöillä on oltava alan ammatillinen koulutus ja suoritettuna valmistajan antama koulutus. Vaarat Tästä löytyy tietoja rumpumoottorin käytön yhteydessä mahdollisesti esiintyvien vaarojen tai vahinkojen laaduista. Henkilövahingot Sähkö Öljy Pyörivät osat 4 Laitteen huolto- ja korjaustyöt saa suorittaa ainoastaan valtuutettu ammattihenkilöstö voimassa olevia määräyksiä noudattaen. 4 Varmista ennen rumpumoottorin käynnistämistä, että kuljettimen lähellä ei oleskele asiatonta henkilöstöä. 4 Suorita asennus- ja huoltotyöt aina jännitteettömässä tilassa. Varmista rumpumoottori tahattoman päällekytkeytymisen varalta. 4 Älä niele öljyä. Käytetty öljy on useimmiten suhteellisen myrkytöntä, mutta saattaa silti sisältää haitallisia aineita. Öljyn nielemisestä saattaa aiheutua pahoinvointia, oksentelua ja/ tai ripulia. Yleensä tällainen tapaus ei kuitenkaan vaadi lääkärillä käyntiä, ellei öljyä ole nielty suuria määriä. Lääkärille kannattaa kuitenkin aina soittaa. 4 Vältä iho- ja silmäkontaktia. Jos öljy on pidemmän aikaa kosketuksissa ihon kanssa ilman asianmukaista puhdistamista, ihohuokoset saattavat tukkeutua. Tämä puolestaan voi aiheuttaa iho-ongelmia, kuten öljyaknea ja karvan juuritupen tulehduksen. 4 Roiskunut öljy on pyyhittävä pois mahdollisimman nopeasti, jotta voidaan välttää liukkaat pinnat. Varmista, ettei öljyä pääse ympäristöön. Hävitä likaiset liinat ja puhdistusmateriaalit asianmukaisesti, jotteivät ne syty itsestään palamaan ja aiheuta tulipaloja. 4 Öljytulipalo on sammutettava vaahdolla, vesisumuttimella tai vesisumulla, kemiallisella kuivajauheella tai hiilidioksidilla. Älä sammuta ruiskutettavalla vedellä. Käytä soveltuvia suojavaatteita sekä hengityssuojaa. 4 Huomioi vastaavat sertifikaatit osoitteessa 4 Älä koske rumpumoottorin ja kuljetushihnojen tai rullaketjujen välisiin osiin. 4 Pidä pitkät hiukset kiinni. 4 Käytä vartalonmyötäistä työvaatetusta. 4 Älä käytä koruja, kuten ketjuja tai rannerenkaita. 10 Versio 4.1 (06/2015) fi

11 Turvallisuus Kuumat moottorin osat Työympäristö Käytön häiriöt Huolto Tahaton moottorin käynnistäminen 4 Älä koske rumpumoottorin pintaan. Kosketuksesta saattaa aiheutua palovamma myös normaalissa käyttölämpötilassa. 4 Älä käytä rumpumoottoria räjähdysvaarallisilla alueilla. 4 Poista tarpeeton materiaali ja esineet työskentelyalueelta. 4 Käytä turvajalkineita. 4 Valvo kuljetettavan materiaalin asettumista kuljettimelle. 4 Tarkista rumpumoottori säännöllisesti näkyvien vaurioiden varalta. 4 Jos esiintyy savunmuodostusta, epätavallisia ääniä tai kuljetettava tuote kiilautuu tai vioittuu, ota rumpumoottori välittömästi pois käytöstä ja varmista se tahattoman päällekytkeytymisen varalta. 4 Ota välittömästi yhteyttä ammattihenkilöstöön häiriön syyn selvittämistä varten. 4 Älä astu käytön aikana rumpumoottorin äläkä kuljettimen/laitteiston päälle, johon rumpumoottori on asennettu. 4 Tarkista tuote säännöllisesti näkyvien vaurioiden, epätavallisten äänien varalta ja varmista, että koneistot, ruuvit ja mutterit ovat tiukasti paikoillaan. Muilta osin huoltoa ei tarvita. 4 Älä avaa rumpumoottoria. 4 Varo rumpumoottorin asennuksessa ja huollossa tai häiriön sattuessa: Rumpumoottori saattaa käynnistyä tahattomasti. Rajapinnat muihin laitteisiin Asennettaessa rumpumoottoria kokonaislaitteistoon voi esiintyä vaaroja. Nämä eivät sisälly tähän käyttöohjeeseen, ja ne on huomioitava kokonaislaitteiston suunnittelussa, asennuksessa ja käyttöönotossa. 4 Kun rumpumoottori on asennettu kuljetinlaitteistoon, kokonaislaitteisto on tarkistettava mahdollisten vaarapaikkojen suhteen ennen kuljettimen kytkemistä päälle. 4 Tarvittaessa on tehtävä rakenteellisia lisätoimia. Versio 4.1 (06/2015) fi 11

12 Teknisiä yleistietoja Tuotekuvaus Rumpumoottori on täysin suljettu sähkökäyttöinen vetotela. Se korvaa vaihdemoottorien ja hammaspyörästöjen kaltaiset ulkoiset rakenneosat, joita on huollettava usein. Rumpumoottoria voidaan käyttää ympäristöissä, joissa se altistuu karkealle pölylle ja hienopölylle sekä vesisuihkuille ja vesisumulle, ja se kestää useimpia aggressiivisia ympäristöolosuhteita. Aggressiivisissa ympäristöissä ja ympäristöissä, joissa esiintyy suolavettä, saa käyttää ainoastaan ruostumattomasta teräksestä valmistettuja moottoreita. Kotelointiluokan IP66 tai IP69k sekä ruostumattoman teräksen (pyynnöstä) ansiosta rumpumoottoria voidaan käyttää myös elintarvikkeiden käsittelyssä ja lääketeollisuudessa sekä muissa sovelluksissa, joissa on korkeat hygieniavaatimukset. Rumpumoottoria voidaan käyttää sekä ilman pinnoitetta että pinnoitettuna, mikä lisää rumpumoottorin ja kuljetushihnan välistä kitkaa. Profiilipinnoitettu rumpumoottori soveltuu puolestaan muotoliitoksella käytettäviin hihnoihin. S-, S/A- ja i-sarjojen rumpumoottorit käyvät vaihtovirtatoimisella epätahtimoottorilla (induktiomoottori) Moottoria on saatavana erilaisilla tehotasoilla ja useimmille kansainvälisille verkkojännitteille. D-sarjan rumpumoottorit käyvät tahtimoottorilla, ja niiden on oltava liitettynä soveltuvaan käytönohjauslaitteeseen. Lisätietoja käytönohjauslaitteesta saat kyseisestä oppaasta. Rumpumoottori sisältää voitelu- ja jäähdytysaineena öljyä, joka johtaa lämpöä rummulle ja kuljetushihnalle. Jos epätahtirumpumoottoria käytetään ilman hihnaa tai muotoliitoksella käytettävällä hihnalla, on saatavana jäähdytyksen takaava erikoismalli. Lisävarusteet Integroitu ylikuumenemissuoja: Käämityspäähän integroitu lämpösuojakytkin suojaa ylikuumenemiselta. Kytkin laukeaa, kun moottori ylikuumenee. Kytkin on kuitenkin liitettävä soveltuvaan ulkoiseen ohjauslaitteeseen, joka keskeyttää virransyötön moottoriin ylikuumenemisen sattuessa (ks. "Lämpösuojaus", sivu 14). Integroitu sähkömagneettinen jarru: Integroitu sähkömagneettinen jarru voi pidättää kuormia. Se vaikuttaa suoraan rumpumoottorin roottoriakseliin ja käy tasasuuntaimella. Jarrulla varustetun rumpumoottorin pitovoima on määritettävä ennen käyttöä eikä se vastaa aina moottorin hihnan vetovoimaa. Sähkömagneettinen jarru on saatavana kaikkiin rumpumoottoreihin lukuun ottamatta i-sarjaa (ks. "i-sarjan sähkömagneettinen jarru", sivu 59). Mekaaninen takaisinpyörinnän esto: Roottoriakseliin ja mallissa 80i kanteen kiinnitettyä mekaanisen takaisinpyörinnän estoa voidaan käyttää kaltevilla kuljetushihnoilla. Se estää hihnan kulun taaksepäin sähkökatkoksen sattuessa. Mekaaninen takaisinpyörinnän esto on saatavana kaikkiin rumpumoottoreihin lukuun ottamatta mallia 113s sekä D-sarjan rumpumoottoreita. Kiertoanturi: Kiertoanturin signaaleja voidaan käyttää sijainnin määrittämiseen ja nopeuden ja pyörimissuunnan ohjaukseen (ks. "Lisätoiminnot ja -varusteet", sivu 59). 12 Versio 4.1 (06/2015) fi

13 Teknisiä yleistietoja Tekniset tiedot Kotelointiluokitus IP65 (S/A-sarja) IP66 (i- ja S-sarja) IP69k (D-sarja) Ympäristön lämpötila-alue +5 C +40 C normaalikäyttöön 1) Ympäristön lämpötila-alue käyttöön 25 C +15 C alhaisissa lämpötiloissa 1) Ympäristön lämpötila-alue +5 C +25 C redusoiduissa rumpumoottoreissa 1) Käyttötaajuudet enintään 3 käynnistystä/pysäytystä tunnissa 2) Ramppiajat Asennuskorkeus merenpinnan yläpuolella i-sarja: 0,5 s S-sarja: 1 s D-sarja: 0,5 s enint m 1) Ympäristön lämpötilasta riippuen tarvitaan erilaisia öljytyyppejä (ks. "Öljytyypit", sivu 92). Jos ympäristön lämpötila on alle +1 C, Interroll suosittelee seisontalämmitystä ja erikoiskaapelia. 2) Korkeammat käyttötaajuudet, eli yli kolme käynnistystä/pysäytystä tunnissa ovat mahdollisia vain, jos moottorin laakeroinnit on toteutettu täysin välyksettömästi. Interroll suosittelee käyttämään taajuusmuunninta, jossa on säädetty kiihdytys- tai hidastusrampit tai erikoismalleja. Tuotteen tunnistetiedot Rumpumoottorin tunnistamiseen tarvitaan alla mainitut tiedot. Tietyn rumpumoottorin arvot voidaan merkitä viimeiselle palstalle. Tiedot Mahdollinen arvo Oma arvo Rumpumoottorin arvokilpi Rummun halkaisija (putken halkaisija) Pinnoitteen materiaali Moottorityyppi Nopeus (m/s) Sarjanumero Putken pituus millimetreissä Napojen lukumäärä Teho (kw) esim. 112,3 mm rummun päät 113,3 mm rummun keskus esim. kumi, paksuus, profiili Versio 4.1 (06/2015) fi 13

14 Teknisiä yleistietoja Lämpösuojaus Tavallisissa käyttöolosuhteissa staattorikäämitykseen sisältyvä lämpökytkin on kiinni. Kun moottorin rajalämpötila saavutetaan (ylikuumeneminen), kytkin aukeaa ennalta asetetussa lämpötilassa estääkseen moottorin vahingoittumisen. VAROITUS Lämpökytkin palautuu automaattisesti moottorin jäähdyttyä Moottorin tahaton käynti 4 Kytke lämpökytkin sarjaan releen tai kontaktorin kanssa, jotta moottorin virransyöttö varmasti keskeytyy, kun kytkin laukeaa. 4 Varmista, että moottori voidaan kytkeä ylikuumenemisen jälkeen uudelleen päälle ainoastaan kuittauspainikkeella. 4 Kytkimen laukeamisen jälkeen on odotettava, kunnes moottori jäähtyy. Ennen uudelleen päälle kytkemistä on varmistettava, ettei kenellekään aiheudu vaaratilannetta. Vakiomalli: Lämpötilarajoitin, automaattisesti palautuva Käyttöikä: kytkentää AC cos φ = 1 2,5 A 250 V AC cos φ = 0,6 1,6 A 250 V AC DC 1,6 A 24 V DC 1,25 A 48 V DC Käyttöikä: kytkentää AC cos φ = 1 6,3 A 250 V AC Takaisinkytkentälämpötila 40 K ± 15 K Vastus < 50 mω Värähtelyaika < 1 ms 14 Versio 4.1 (06/2015) fi

15 Teknisiä yleistietoja Lisävarustus: PTC-vastus (positive temperature coefficient resistor) PTC Enimmäiskäyttöjännite V 25 Terminen aikavakio s < 10 Vastus kytkentälämpötilassa + 15 K Ω K Ω Ω K Ω K Ω < 250 Erityisesti silloin, kun moottorissa ei ole sisäistä käämityksen lämpösuojaa, on käytettävä ulkoista lämpösuojaa. Käämityksen lämpösuoja ei korvaa ylikuumenemissuojaa. Jokaiseen moottoriin on lisäksi liitettävä soveltuva ylivirtasuoja, joka on säädetty moottorin nimellisvirran mukaan. 50 Hz:n moottorien käyttö 60 Hz:n verkossa Tämä vaihtoehto ei ole saatavissa D-sarjan moottoreille. Vaikutus käytettäessä 50 Hz:n moottorin nimellisjännitteellä varustettua moottoria 60 Hz:n verkossa Moottorin nimellisjännite: 230/400 V 3 vaih. 50 Hz Verkkojännite: 230/400 V 3 vaih. 60 Hz Jos 50 Hz:n moottori liitetään 60 Hz:n verkkoon, taajuus ja siten myös nopeus nousevat 20 %. Koska tällöin vääntömomentti puolestaan pienenee, moottorin teho pysyy samana. Jännitteestä riippuvaiset parametrit muuttuvat kentän heikennysalueella 60 Hz:n taajuudella seuraavan taulukon mukaan: Verkkojännite = moottorin nimellisjännite Teho P kw 100 % Nimelliskierrosluku n n rpm 120 % Nimellismomentti M n Nm 83,3 % Käynnistysvääntömomentti M A Nm 64 % Huippumomentti M S Nm 64 % Kippausmomentti M K Nm 64 % Nimellisvirta I N A 95 % Käynnistysvirta I A A 80 % Versio 4.1 (06/2015) fi 15

16 Teknisiä yleistietoja Tehokerroin cos φ 106 % Hyötysuhde η 99,5 % Vaikutus käytettäessä 50 Hz:n moottorin nimellisjännitteellä varustettua moottoria 60 Hz:n verkossa 15/20 prosenttia korkeammalla jännitteellä. Moottorin nimellisjännite: 230/400 V 3 vaih. 50 Hz Verkkojännite: 276/480 V 3 vaih. 60 Hz 2 ja 4 napaa (moottorijännite + 20 %) Verkkojännite: 265/460 V 3 vaih. 60 Hz 6, 8 ja 12 napaa (moottorijännite + 15 %) Jos 50 Hz:n moottoria käytetään 60 Hz:n verkossa 20 % korkeammalla jännitteellä, taajuus ja kierrosluku nousevat 20 %. Moottorin nimellisparametrit pysyvät kuitenkin vakioina (U/f vakio) pieniä poikkeamia lukuun ottamatta. Jos syöttöjännitettä korotetaan 15 % moottorijännitteeseen verrattuna, todellinen moottoriteho laskee 92 %:iin alkuperäisestä moottoritehosta. Tässä käyttötavassa rumpumoottorilla tulee olla vähintään 20 %:n tehoreservi. Verkkojännite = 1,2 x moottorin nimellisjännite (napamäärille 2 ja 4) Teho P kw 100 % Nimelliskierrosluku n n rpm 120 % Nimellismomentti M n Nm 100 % Käynnistysvääntömomentti M A Nm 100 % Huippumomentti M S Nm 100 % Kippausmomentti M K Nm 100 % Nimellisvirta I N A 102 % Käynnistysvirta I A A 100 % Tehokerroin cos φ 100 % Hyötysuhde η 98 % 16 Versio 4.1 (06/2015) fi

17 i-sarjan tuotetiedot i-sarjan rumpumoottorin arvokilpi Rumpumoottorin arvokilvessä annetut tiedot on tarkoitettu laitteen tunnistamista varten. Vain niin rumpumoottoria voidaan käyttää määräysten mukaisesti. I-sarjan rumpumoottoreissa voi olla erityyppisiä arvokilpiä: puolipyöreä arvokilpi rumpumoottorin päätekotelossa (liimattu tai laseroitu) suorakulmainen arvokilpi kytkentäkotelossa (mikäli olemassa) Nelikulmaiset kulmista pyöristetyt arvokilvet yksittäisissä komponenteissa sisältävät erityistietoja tuotteen ominaisuuksista CD: 34 ~ 3 Phases PN: 225 W np: 4 / 2 IEC UN: 230 V/ Y400 V Ø: 138 mm fn: 50 Hz SL: 500 mm (UN: 276 V/ Y480 V) Weight: 12,35 kg (fn: 60 Hz) Ins. Class: F; IP66 IN: 1,00 A / 0,62 A vn: 0,5 (0,6) m/s (IN: 1,08 A / 0,62 A) Oil: Iso VG 150 FDA 1,25 l nn: (1.626) rpm Ser. N : cos φ: 0,76 138i Brake: EM 207 VDC 41/14/DE CR: 10 μf Encoder: SKF 24 VDC 48 inc Order N : Pos: Cust.Ref.: Interroll Trommelmotoren GmbH Hückelhoven Made in Germany i Amb. Temp.: -20 C to +40 C Prod. Week/Year: 41/14/DE ~ 3 Phases PN: 225 W Ser. N : np: 4 / 2 Order N : Pos: Cust. Ref.: Encoder: SKF 24 VDC 48 inc CD: 34 Brake: EM 207 VDC IEC UN: 230 V/ Y400 V; fn: 50 Hz Ø: 138 mm (UN: 276 V/ Y480 V; fn: 60 Hz) SL: 500 mm IN: 1,00 A / 0,62 A Weight: 12,35 kg (IN: 1,08 A / 0,62 A) vn: 0,5 (0,6) m/s nn: (1.626) rpm Oil: Iso VG 150 FDA 1,25 l cos φ: 0,76 Ins. Class: F; IP66 CR: 10 μf UL-Type: Q6113 Interroll Trommelmotoren GmbH Hückelhoven Made in Germany Interroll Trommelmotoren GmbH Hückelhoven Made in Germany 138i Amb. Temp.: -20 C to +40 C ~ 3 Phases UN: 230 V/ Y400 V; fn: 50 Hz IEC Prod. Week/Year: 41/14/DE PN: 225 W (UN: 276 V/ Y480 V; fn: 60 Hz) Ø: 138 mm Ser. N : np: 4 / 2 IN: 1,00 A / 0,62 A SL: 500 mm Order N : Pos: (IN: 1,08 A / 0,62 A) Weight: 12,35 kg Cust. Ref.: nn: (1.626) rpm vn: 0,5 (0,6) m/s Encoder: SKF 24 VDC 48 inc cos φ: 0,76 Oil: Iso VG 150 FDA 1,25 l Brake: EM 207 VDC CR: 10 μf Ins. Class: F; IP66 CD: 33 UL-Type: Q i-sarjan arvokilpi Pyörimissuunta 18 Tyyppi 2 Liitäntäkaavion numero 19 CE-merkki 3 Vaiheiden lukumäärä 20 UL-merkki 4 Nimellisteho 21 Rumpumoottoristandardi 5 Napojen lukumäärä 22 Putken maks.halkaisija Versio 4.1 (06/2015) fi 17

18 i-sarjan tuotetiedot 6 Nimellisjännite 23 Tela- ja putkipituus 7 Nimellistaajuus 24 Paino 8 (Nimellisjännite) 1) 25 Eristysluokka ja suojaluokka 9 (Nimellistaajuus) 1) 26 Putken kehänopeus 10 Nimellisvirta 27 Öljytyyppi 11 (Nimellisvirta) 1) 28 Sarjanumero 12 Roottorin nimellisnopeus 1) 29 Jarrun tiedot 13 Tehokerroin 30 Valmistuspäivä (viikko/vuosi/maa) 14 Käyttökondensaattori 31 Kiertoanturin tiedot 15 Valmistaja/valmistuspaikka 32 Sallittu ympäristön lämpötila 16 Asiakkaan osanumero 33 UL-standardin tyyppi 17 Osanumero 34 EAN-koodi 1) Arvo riippuu käytetystä jännitteestä. Kaikki suluissa olevat arvot koskevat suluissa olevaa nimellisjännitettä. 18 Versio 4.1 (06/2015) fi

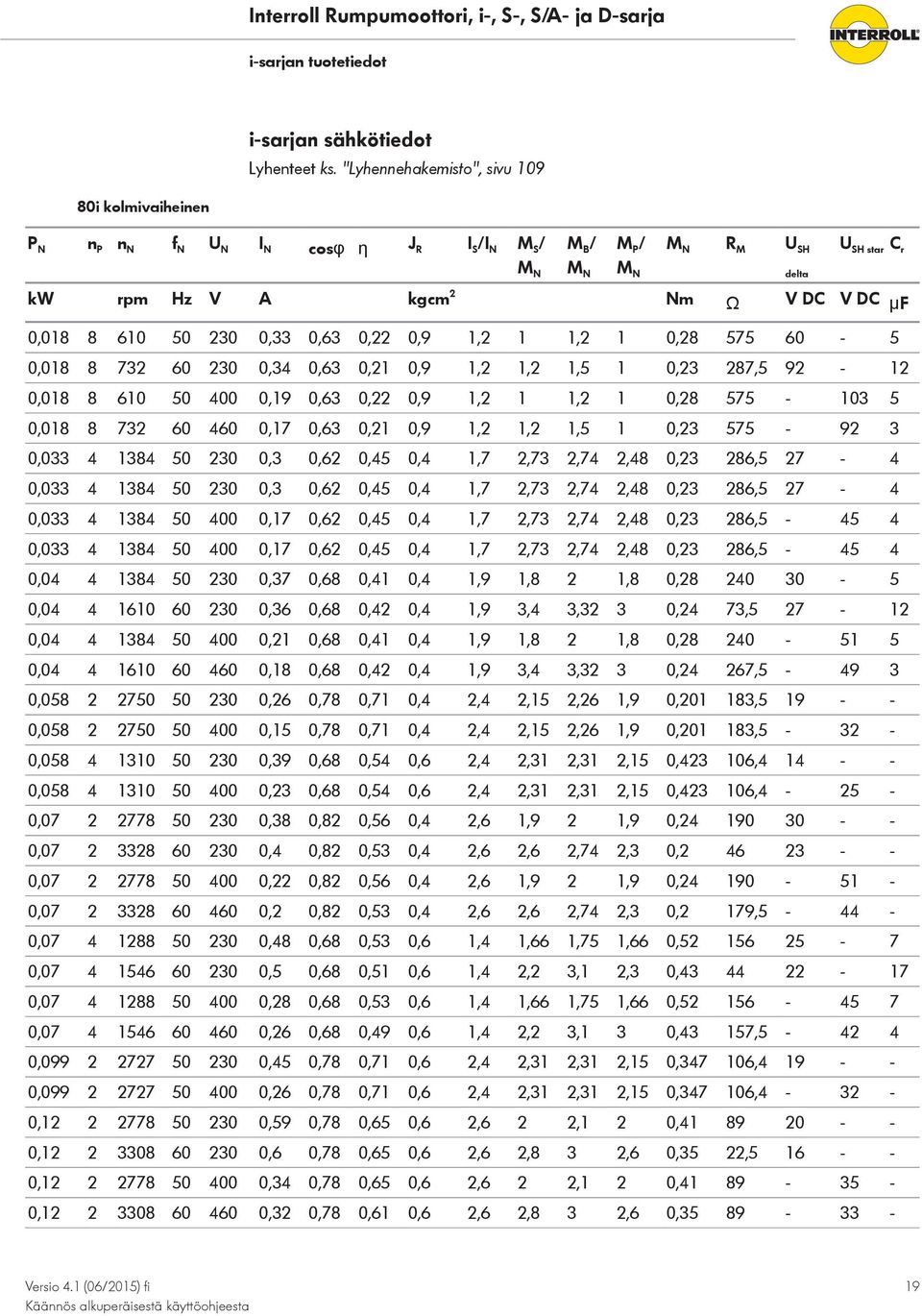

19 i-sarjan tuotetiedot i-sarjan sähkötiedot Lyhenteet ks. "Lyhennehakemisto", sivu i kolmivaiheinen P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,33 0,63 0,22 0,9 1,2 1 1,2 1 0, , ,34 0,63 0,21 0,9 1,2 1,2 1,5 1 0,23 287, , ,19 0,63 0,22 0,9 1,2 1 1,2 1 0, , ,17 0,63 0,21 0,9 1,2 1,2 1,5 1 0, , ,3 0,62 0,45 0,4 1,7 2,73 2,74 2,48 0,23 286, , ,3 0,62 0,45 0,4 1,7 2,73 2,74 2,48 0,23 286, , ,17 0,62 0,45 0,4 1,7 2,73 2,74 2,48 0,23 286, , ,17 0,62 0,45 0,4 1,7 2,73 2,74 2,48 0,23 286, , ,37 0,68 0,41 0,4 1,9 1,8 2 1,8 0, , ,36 0,68 0,42 0,4 1,9 3,4 3,32 3 0,24 73, , ,21 0,68 0,41 0,4 1,9 1,8 2 1,8 0, , ,18 0,68 0,42 0,4 1,9 3,4 3,32 3 0,24 267, , ,26 0,78 0,71 0,4 2,4 2,15 2,26 1,9 0, , , ,15 0,78 0,71 0,4 2,4 2,15 2,26 1,9 0, , , ,39 0,68 0,54 0,6 2,4 2,31 2,31 2,15 0, , , ,23 0,68 0,54 0,6 2,4 2,31 2,31 2,15 0, , , ,38 0,82 0,56 0,4 2,6 1,9 2 1,9 0, , ,4 0,82 0,53 0,4 2,6 2,6 2,74 2,3 0, , ,22 0,82 0,56 0,4 2,6 1,9 2 1,9 0, , ,2 0,82 0,53 0,4 2,6 2,6 2,74 2,3 0,2 179, , ,48 0,68 0,53 0,6 1,4 1,66 1,75 1,66 0, , ,5 0,68 0,51 0,6 1,4 2,2 3,1 2,3 0, , ,28 0,68 0,53 0,6 1,4 1,66 1,75 1,66 0, , ,26 0,68 0,49 0,6 1,4 2,2 3,1 3 0,43 157, , ,45 0,78 0,71 0,6 2,4 2,31 2,31 2,15 0, , , ,26 0,78 0,71 0,6 2,4 2,31 2,31 2,15 0, , , ,59 0,78 0,65 0,6 2,6 2 2,1 2 0, , ,6 0,78 0,65 0,6 2,6 2,8 3 2,6 0,35 22, , ,34 0,78 0,65 0,6 2,6 2 2,1 2 0, , ,32 0,78 0,61 0,6 2,6 2,8 3 2,6 0, Versio 4.1 (06/2015) fi 19

20 i-sarjan tuotetiedot 113i kolmivaiheinen P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,71 0,6 0,21 3,3 2,4 1,1 1,46 1,1 0, , ,41 0,6 0,21 3,3 2,4 1,1 1,46 1,1 0, , ,91 0,6 0,26 5,7 1,9 1,07 1,16 0,91 1, , ,53 0,6 0,26 5,7 1,9 1,07 1,16 0,91 1, , ,55 0,6 0,5 3,3 2 1,57 1,82 1,74 0, , ,32 0,6 0,5 3,3 2 1,57 1,82 1,74 0, , ,07 0,6 0,27 5, ,3 1 1, , ,08 0,6 0,21 5,7 1,92 1,2 1,29 1,1 1, , ,62 0,6 0,27 5, ,3 1 1, , ,62 0,6 0,21 5,7 1,92 1,2 1,29 1,1 1, , ,69 0,6 0,48 3,3 2,2 1,4 1,6 1,4 1, , ,4 0,6 0,48 3,3 2,2 1,4 1,6 1,4 1, , ,66 0,63 0,5 3,3 1,9 1,82 1,74 1,49 0, , , ,38 0,63 0,5 3,3 1,9 1,82 1,74 1,49 0, , , ,8 0,66 0,47 3,3 2,1 1,8 2 1,8 1,1 111, , ,46 0,66 0,47 3,3 2,1 1,8 2 1,8 1,1 111, , ,37 0,63 0,43 3,3 2,1 2,17 2,13 1,8 0, , ,97 0,62 0,52 5,7 2 2,32 2,18 2,05 1, , ,56 0,62 0,52 5,7 2 2,32 2,18 2,05 1, , ,65 0,7 0,67 2,1 2,9 1,57 1,57 1,32 0, , ,38 0,7 0,67 2,1 2,9 1,57 1,57 1,32 0, , ,02 0,62 0,59 5,7 2,2 2,81 2,64 2,48 1,555 54, , ,59 0,62 0,59 5,7 2,2 2,81 2,64 2,48 1,555 54, , ,18 0,62 0,51 5,7 2,2 1,35 1,5 1,35 2, , ,68 0,62 0,51 5,7 2,2 1,35 1,5 1,35 2, , ,94 0,71 0,56 2,1 3,2 1,85 2,15 1,85 1, , ,38 0,7 0,57 2,1 3,2 1,9 1,9 1,6 0, , ,54 0,71 0,56 2,1 3,2 1,85 2,15 1,85 1, , ,39 0,62 0,52 5,7 2,4 2,8 3 2,8 1,88 42, , ,36 0,76 0,44 5,7 3,2 3,4 3,2 3 1,57 43, , ,8 0,62 0,52 5,7 2,4 2,8 3 2,8 1,88 42, , ,5 0,68 0,44 5,7 2,4 3,4 3,2 3 1,57 11, Versio 4.1 (06/2015) fi

21 i-sarjan tuotetiedot P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,75 0,68 0,44 5,7 3,2 3,4 3,2 3 1,57 43, , ,68 0,76 0,44 5,7 3,2 3,4 3,2 3 1,57 43, , ,1 0,71 0,66 1,4 4,2 2,48 2,56 2,31 0,69 36, , ,64 0,71 0,66 1,4 4,2 2,48 2,56 2,31 0,69 36, , ,56 0,71 0,51 2,1 2,7 2 2,3 2 1,64 40, , ,9 0,71 0,51 2,1 2,7 2 2,3 2 1,64 40, , ,21 0,71 0,65 1,4 4,6 3,5 3,7 3,5 0,76 29, , ,43 0,77 0,68 1,4 4,6 3 3,09 2,8 0, , ,7 0,71 0,65 1,4 4,6 3,5 3,7 3,5 0,76 29, , ,02 0,79 0,77 3,8 2,9 2,23 2,23 2,07 1,782 49, , ,59 0,79 0,77 3,8 2,9 2,23 2,23 2,07 1,782 49, , ,58 0,79 0,6 3,8 3,2 1,7 1,9 1,7 2, , ,6 0,78 0,6 3,8 3,2 2,7 2,7 2,55 1,73 40, , ,91 0,79 0,6 3,8 3,2 1,7 1,9 1,7 2, , ,55 0,78 0,62 3,8 3,2 2,7 2,65 2,5 1,73 10, , ,8 0,78 0,6 3,8 3,2 2,7 2,7 2,55 1,73 40, , ,8 0,78 0,6 3,8 3,2 2,7 2,7 2,55 1,73 40, , ,62 0,78 0,62 3,8 3,2 2,7 2,6 2,55 1, , ,43 0,78 0,68 3,8 2,9 2,23 2,23 2,07 2,124 41, , ,83 0,78 0,68 3,8 2,9 2,23 2,23 2,07 2,124 41, , ,41 0,79 0,68 2,4 4,2 2,48 2,56 2,31 1,015 20, , ,82 0,79 0,68 2,4 4,2 2,48 2,56 2,31 1,015 20, , ,91 0,79 0,62 3,8 3,2 2,4 2,3 2,2 2,72 26, , ,76 0,78 0,69 3,8 3,2 2,4 2,3 2,2 2,17 28, , ,1 0,79 0,62 3,8 3,2 2,4 2,3 2,2 2,72 26, , ,08 0,78 0,55 3,8 3,2 2,4 2,3 2,2 2,12 28, , ,87 0,78 0,69 3,8 3,2 2,4 2,3 2,2 2,14 28, , ,88 0,78 0,69 3,8 3,2 2,4 2,3 2,2 2,17 28, , ,77 0,78 0,62 3,8 3,2 2,4 2,3 2,2 2,12 45, , ,91 0,79 0,62 2,4 6,1 3,65 3,9 3,65 1,25 16, , ,39 0,79 0,74 2,4 6,1 4,1 4,07 3,55 1,04 16, , ,1 0,79 0,62 2,4 6,1 3,65 3,9 3,65 1,25 16, , ,6 0,79 0,74 2,4 6,1 4,1 4,07 3,55 1,04 4, Versio 4.1 (06/2015) fi 21

22 i-sarjan tuotetiedot P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,8 0,79 0,74 2,4 6,1 4,1 4,07 3,55 1,04 16, , ,8 0,79 0,74 2,4 6,1 4,1 4,07 3,55 1,04 16, , ,8 0,79 0,59 2,4 6,1 4,1 4,07 3,5 1,04 23, , ,73 0,64 0,62 4,9 3,9 2,42 2,45 2,42 3, , ,65 0,7 0,52 2,1 2,7 1,9 1,8 1,6 2,92 27, , ,36 0,68 0,6 4,9 3, ,81 16, , ,75 0,64 0,62 4,9 3,9 2,42 2,45 2,42 3, , ,53 0,7 0,52 2,1 2,7 1,9 1,8 1,6 2,92 27, , ,95 0,68 0,6 4,9 3, ,81 16, , ,42 0,8 0,69 1,4 4,6 3 3,1 2,8 1,9 19, , ,3 0,87 0,74 4,9 4,7 2,5 2,29 2,5 1, , ,4 0,8 0,69 1,4 4,6 3 3,1 2,8 1,9 19, , ,23 0,87 0,74 4,9 4,7 2,5 2,29 2,5 1, i kolmivaiheinen P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,94 0,4 0,49 9,3 2,7 1,16 1,32 0,99 1, , ,55 0,4 0,49 9,3 2,7 1,16 1,32 0,99 1, , ,06 0,4 0,43 9,3 2,88 1,29 1,47 1,1 1, , ,61 0,4 0,43 9,3 2,88 1,29 1,47 1,1 1, , ,14 0,4 0,49 9,3 3 1,15 1,68 1,15 2, , ,66 0,4 0,49 9,3 3 1,15 1,68 1,15 2, , ,94 0,64 0,61 9,3 2,4 1,32 1,4 1,16 2, , ,55 0,64 0,61 9,3 2,4 1,32 1,4 1,16 2, , ,21 0,64 0,58 9,3 2,6 1,1 1,55 1,1 2, , ,2 0,64 0,59 9 2,6 1,6 1,7 1,4 2, , ,7 0,64 0,58 9,3 2,6 1,1 1,55 1,1 2, , ,6 0,64 0,59 9 2,6 1,6 1,7 1,4 2, , ,1 0,68 0,69 9,3 2,7 1,4 1,4 1,24 2,149 47, , ,64 0,68 0,69 9,3 2,7 1,4 1,4 1,24 2,149 47, , ,3 0,72 0,67 9,3 3 1,35 1,75 1,35 2, Versio 4.1 (06/2015) fi

23 i-sarjan tuotetiedot P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,3 0,72 0, ,66 1,82 1,5 2,16 19, , ,75 0,72 0,67 9,3 3 1,35 1,75 1,35 2, , ,65 0,72 0, ,66 1,82 1,5 2,16 19, , ,52 0,72 0, ,66 1,82 1,5 2, , ,26 0,79 0,77 5,6 3 1,34 1,49 1,16 2,165 33, , ,73 0,79 0,77 5,6 3 1,34 1,49 1,16 2,165 33, , ,68 0,79 0,7 5,6 3,3 1,55 1,95 1,55 2,64 26, , ,7 0,78 0,7 5,6 3,3 1,62 1,8 1,4 2,2 26, , ,97 0,79 0,7 5,6 3,3 1,55 1,95 1,55 2,64 26, , ,85 0,78 0,7 5,6 3,3 1,62 1,8 1,4 2,2 26, , ,65 0,78 0,74 5,6 3,7 1,62 1,8 1,5 2,14 41, , ,12 0,72 0,74 3,5 5 2,38 2,56 1,98 1,538 14, , ,23 0,72 0,74 3,5 5 2,38 2,56 1,98 1,538 14, , ,25 0,8 0,76 3,5 5,5 3,2 3,65 3,2 1,86 11, , ,2 0,81 0,77 3,5 5,5 2,88 3,1 2,4 1,58 95, , ,3 0,8 0,76 3,5 5,5 3,2 3,65 3,2 1,86 11, , ,1 0,81 0,77 3,5 5,5 2,88 3,1 2,4 1,58 95, , ,9 0,81 0,76 3,5 6,7 2,88 3,1 2,7 1, , ,66 0,79 0,73 9,9 3,1 1,07 1,24 1,4 4,244 11, , ,55 0,79 0,73 9,9 3,1 1,07 1,24 1,4 4,244 11, , ,29 0,8 0,71 9,9 3,4 2,1 2,45 2,1 5,19 9, , ,3 0,82 0,7 9,9 3,4 1,8 2,1 1,7 4,31 9, , ,9 0,8 0,71 9,9 3,4 2,1 2,45 2,1 5,19 9, , ,65 0,82 0,7 9,9 3,4 1,8 2,1 1,7 4,31 9, , ,3 0,79 0, ,4 1,3 1,5 1,7 4,28 18, , ,13 0,81 0,81 6,2 4,9 1,9 2,07 1,74 2,856 6, , ,82 0,81 0,81 6,2 4,9 1,9 2,07 1,74 2,856 6, ,16 0,8 0,75 6,2 5,4 3,4 3,95 3,4 3,44 5, ,2 0,8 0,75 6,2 5,4 2,8 3,1 2,5 2,87 5, ,4 0,8 0,75 6,2 5,4 3,4 3,95 3,4 3,44 5, ,1 0,8 0,75 6,2 5,4 2,8 3,1 2,5 2,87 5, ,68 0,81 0,74 6,2 5,4 2,8 3,1 2,5 2,87 12, Versio 4.1 (06/2015) fi 23

24 i-sarjan tuotetiedot 165i ja 217i* kolmivaiheinen P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,8 0,63 0,53 35,1 2 2,1 2,4 1,9 6, , ,4 0,63 0,53 35,1 2 2,1 2,4 1,9 6, , ,3 0,78 0,6 22,6 3,2 1,17 1,2 1,16 6,845 6, , ,91 0,78 0,6 22,6 3,2 1,17 1,2 1,16 6,845 6, , ,55 0,74 0,71 35,1 7,6 1,3 1,6 1,3 10,37 15, , ,05 0,74 0,71 35,1 7,6 1,3 1,6 1,3 10,37 15, , ,64 0,81 0,64 22,6 3,5 1,75 2 1,75 8,48 6, , ,7 0,81 0,63 35,1 3,5 1,4 1,45 1,2 7,06 5, , ,1 0,81 0,64 22,6 3,5 1,75 2 1,75 8,48 6, , ,85 0,81 0,63 35,1 3,5 1,4 1,45 1,2 7,06 5, , ,35 0,81 0,69 35,1 3,5 1,41 1,45 1,4 7,06 18, , ,94 0,8 0,78 19,8 3,5 1,18 1,21 1,07 8,501 6, , ,86 0,8 0,78 19,8 3,5 1,18 1,21 1,07 8,501 6, , ,06 0,87 0,71 19,8 3,8 1,55 2,1 1,55 10,28 5, , ,2 0,85 0,72 11,3 4,8 1,43 1,46 1,3 8,57 5, , ,5 0,87 0,71 19,8 3,8 1,55 2,1 1,55 10,28 5, , ,1 0,85 0,72 11,3 4,8 1,43 1,46 1,3 8,57 5, , ,5 0,85 0,68 19,8 4,8 1,43 1,46 1,3 8, , ,43 0,85 0,83 7,6 4,8 2,07 2,31 1,65 6,092 6, , ,73 0,85 0,83 7,6 4,8 2,07 2,31 1,65 6,092 6, , ,88 0,86 0,81 7,6 5,3 2,6 3,2 2,6 7,4 6, , ,86 0,8 7,6 3,4 3,2 2 3,2 6,16 2, , ,55 0,86 0,81 7,6 5,3 2,6 3,2 2,6 7,4 6, , ,86 0,8 7,6 3,4 3,2 2 3,2 6,16 2, , ,2 0,86 0,8 7,6 5,3 3,2 3,4 3,2 6,16 7, , ,13 0,6 0,56 22,6 5,37 1 1,3 1 3,14 75, , ,65 0,6 0,56 22,6 5,37 1 1,3 1 3,14 75, , ,51 0,62 0,49 35,1 1,8 1,74 1,98 1,57 6,409 22, , ,45 0,62 0,49 35,1 1,8 1,74 1,98 1,57 6,409 22, , ,97 0,62 0,62 22,6 2,9 1,24 1,4 1,16 3, , ,15 0,62 0,62 22,6 2,9 1,24 1,4 1,16 3, , ,77 0,63 0,53 35,1 2 1,2 1,5 1,2 7,75 19, Versio 4.1 (06/2015) fi

25 i-sarjan tuotetiedot P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,6 0,63 0,53 35,1 2 1,2 1,5 1,2 7,75 19, , ,42 0,62 0,57 22,6 2,87 1,9 2,35 1,9 5, , ,8 0,62 0,54 22,6 2,8 1,7 1,9 1,6 4,27 18, , ,5 0,62 0,57 22,6 2,87 1,9 2,35 1,9 5, , ,4 0,62 0,54 22,6 2,8 1,7 1,9 1,6 4,27 18, , ,9 0,77 0,66 11,3 3,2 1,6 1,8 1,6 2,7 29, , ,1 0,77 0,66 11,3 3,2 1,6 1,8 1,6 2,7 29, , ,04 0,75 0,74 22,6 3,1 1,07 1,07 1,07 5, , ,18 0,75 0,74 22,6 3,1 1,07 1,07 1,07 5, , ,77 0,69 0,72 22,6 3,4 1,4 1,65 1,4 6,22 19, , ,6 0,8 0,67 22,6 3,4 2,2 2,3 2,1 4,96 19, , ,6 0,69 0,72 22,6 3,4 1,4 1,65 1,4 6,22 19, , ,3 0,8 0,67 22,6 3,4 2,2 2,3 2,1 4,96 19, , ,55 0,8 0,76 11,3 3,6 1,26 1,49 1,07 4,297 14, , ,48 0,8 0,76 11,3 3,6 1,26 1,49 1,07 4,297 14, , ,12 0,8 0,75 11,3 3,5 1,53 1,8 1,3 5,29 23, , ,1 0,76 0,8 11,3 1,8 1,53 1,4 1,53 4,52 11, , ,8 0,8 0,75 11,3 3,5 1,53 1,8 1,3 5,29 23, , ,55 0,76 0,8 11,3 1,8 1,53 1,4 1,53 4,52 11, , ,92 0,84 0,69 11,3 3,7 1,16 1,24 1,07 6,576 8, , ,27 0,84 0,69 11,3 3,7 1,16 1,24 1,07 6,576 8, , ,3 0,86 0,8 7,3 4,6 2,48 2,64 1,74 3,035 6, , ,91 0,86 0,8 7,3 4,6 2,48 2,64 1,74 3,035 6, , ,85 0,82 0,69 11,3 3,5 1,5 1,7 1,3 7,96 7, , ,8 0,82 0,69 11,3 3,5 1,5 1,7 1,3 7,96 7, , ,2 0,86 0,77 6,8 3,42 3,15 2,1 3,15 3,08 2, , ,16 0,86 0,77 7,6 5,2 3,15 3,42 2,1 3,69 2, , ,1 0,86 0,77 6,8 3,42 3,15 2,1 3,15 3,08 2, , ,4 0,86 0,77 7,6 5,2 3,15 3,42 2,1 3,69 2,9-9 - Versio 4.1 (06/2015) fi 25

26 i-sarjan tuotetiedot 217i kolmivaiheinen P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 0, ,97 0,62 0,62 22,6 2,9 1,24 1,4 1,16 3, , ,15 0,62 0,62 22,6 2,9 1,24 1,4 1,16 3, , ,42 0,62 0,57 22,6 2,87 1,9 2,35 1,9 5, , ,5 0,62 0,57 22,6 2,87 1,9 2,35 1,9 5, , ,04 0,75 0,74 22,6 3,1 1,07 1,07 1,07 5, , ,18 0,75 0,74 22,6 3,1 1,07 1,07 1,07 5, , ,77 0,69 0,72 22,6 3,4 1,4 1,65 1,4 6,22 19, , ,6 0,69 0,72 22,6 3,4 1,4 1,65 1,4 6,22 19, , ,55 0,8 0,76 11,3 3,6 1,26 1,49 1,07 4,297 14, , ,48 0,8 0,76 11,3 3,6 1,26 1,49 1,07 4,297 14, , ,12 0,8 0,75 11,3 3,5 1,53 1,8 1,3 5,29 23, , ,8 0,8 0,75 11,3 3,5 1,53 1,8 1,3 5,29 23, , ,98 0,81 0,7 86 3,9 1,75 1,95 1,7 9,29 10, , ,3 0,81 0,7 86 3,9 1,75 1,95 1,7 9,29 10, , ,92 0,84 0,69 11,3 3,7 1,16 1,24 1,07 6,576 8, , ,27 0,84 0,69 11,3 3,7 1,16 1,24 1,07 6,576 8, , ,3 0,86 0,8 7,3 4,6 2,48 2,64 1,74 3,035 6, , ,91 0,86 0,8 7,3 4,6 2,48 2,64 1,74 3,035 6, , ,54 0,81 0, ,5 1,8 2,2 1,7 15,12 6, , ,2 0,81 0, ,5 1,8 2,2 1,7 15,12 6, , ,85 0,82 0,69 11,3 3,5 1,5 1,7 1,3 7,96 7, , ,8 0,82 0,69 11,3 3,5 1,5 1,7 1,3 7,96 7, , ,16 0,86 0,77 7,6 5,2 3,15 3,42 2,1 3,69 2, , ,4 0,86 0,77 7,6 5,2 3,15 3,42 2,1 3,69 2, , ,93 0,82 0, ,8 2,1 2,5 1,9 14,92 4, , ,82 0, ,8 2,1 2,5 1,9 14,92 4, , ,41 0,87 0,67 49,6 5,5 2,2 2,5 1,8 10,16 3, , ,7 0,87 0,67 49,6 5,5 2,2 2,5 1,8 10,16 3, , ,41 0,85 0, ,4 2,7 3,2 2,4 5,15 4, , ,7 0,85 0, ,4 2,7 3,2 2,4 5,15 4, , ,87 0,8 0, ,1 2,5 1,9 22,49 3, , ,7 0,8 0, ,1 2,5 1,9 22,49 3, Versio 4.1 (06/2015) fi

27 i-sarjan tuotetiedot P N n P n N f N U N I N cosφ η J R I S /I N M S / M N M B / M N M P / M N M N R M U SH delta U SH star C r kw rpm Hz V A kgcm 2 Nm Ω V DC V DC µf 2, ,01 0,87 0,7 60 5,9 2,4 2,9 2,3 14,8 3, , ,2 0,87 0,7 60 5,9 2,4 2,9 2,3 14,8 3, , ,83 0,88 0, ,4 2,6 3,02 2,3 7,52 2, , ,1 0,88 0, ,4 2,6 3,02 2,3 7,52 2, ,12 0,82 0,76 46,9 5 2,4 2,9 2,3 20,18 1, ,82 0,76 46,9 5 2,4 2,9 2,3 20,18 1, ,52 0,82 0,8 38,1 6,5 2,6 3,4 2,4 10,19 1, ,65 0,82 0,8 38,1 6,5 2,6 3,4 2,4 10,19 1, Versio 4.1 (06/2015) fi 27

28 i-sarjan tuotetiedot i-sarjan rumpumoottorin mitat Osa mitoista ilmoitetaan SL+ :n avulla. SL on lyhenne sanoista shell length (putken pituus). Tämä tieto on merkitty rumpumoottorin tyyppikilpeen (ks. "i-sarjan rumpumoottorin arvokilpi", sivu 17). Kaikki kuvastossa ja tässä käyttöohjeessa olevat pituudesta riippuvaiset mitat ovat DIN/ ISO 2768-standardin mukaisia (välitaso). Suositeltu etäisyys moottorikiinnikkeiden (EL) välillä, maksimaalinen lämpölaajeneminen ja sisäiset toleranssit huomioiden, on EL + 2 mm. C AGL EL FW C F ØB ØE ØA D P 1/3 1/3 1/3 H SL i-sarjan rumpumoottorin mitat P H Tyyppi A mm B mm C mm D mm 80i kupera 81,5 80,5 12, ,5 6 2 SL+7 SL+12 SL+37 80i lieriömäinen , ,5 6 2 SL+7 SL+12 SL+37 80i lieriömäinen + kiila 81,7 81,7 12, ,5 6 2 SL+7 SL+12 SL i kupera 113, ,5 SL+10,6 SL+20 SL i lieriömäinen ,5 SL+10,6 SL+20 SL i lieriömäinen + kiila ,5 SL+10,6 SL+20 SL i kupera ,5 SL+13 SL+30 SL i lieriömäinen ,5 SL+13 SL+30 SL i lieriömäinen + kiila ,5 SL+13 SL+30 SL i kupera ,5 SL+17 SL+40 SL i lieriömäinen ,5 SL+17 SL+40 SL i lieriömäinen + kiila ,5 SL+17 SL+40 SL i kupera 217,5 215, ,5 SL+17 SL+40 SL i lieriömäinen 215,5 215, ,5 SL+17 SL+40 SL+130 E mm F mm H mm P mm FW mm EL mm AGL mm 28 Versio 4.1 (06/2015) fi

29 i-sarjan tuotetiedot i-sarjan liitäntäkaaviot Tässä käyttöoppaassa esitellään vain vakioliitäntäkaaviot. Muille liitäntätavoille toimitetaan liitäntäkaavio erikseen rumpumoottorin mukana. Lyhenteet ks. "Lyhennehakemisto", sivu 109 Kaapeliliitännät kolmivaiheinen, 4+2-johtiminen kaapeli, käämitys 1 jännitteelle, kolmio- tai tähtikytkentä (liitäntä sisäpuolella) Kolmiokytkentä: alhainen jännite tähtikytkentä: korkea jännite 30B 31B kolmivaiheinen, 7+2-johtiminen kaapeli, käämitys 1 jännitteelle, kolmio- tai tähtikytkentä (liitäntä sisäpuolella), jarrullinen Kolmiokytkentä: alhainen jännite tähtikytkentä: korkea jännite Versio 4.1 (06/2015) fi 29

30 i-sarjan tuotetiedot kolmivaiheinen, 7+2-johtiminen kaapeli, käämitys 2 jännitteelle, kolmio- tai tähtikytkentä Kolmiokytkentä: alhainen jännite tähtikytkentä: korkea jännite kolmivaiheinen, 7+2-johtiminen kaapeli, 2 nopeutta, kolmio- tai kaksoistähtikytkentä Kolmiokytkentä: alhainen nopeus Johdot 4, 5 ja 6 on eristettävä erikseen. kaksoistähtikytkentä: korkea nopeus kolmivaiheinen, käämitys 1 jännitteelle, kaksoistähti- tai tähtikytkentä (liitäntä sisäpuolella) kaksoistähtikytkentä: alhainen jännite tähtikytkentä: korkea jännite 30 Versio 4.1 (06/2015) fi

31 i-sarjan tuotetiedot kolmivaiheinen, käämitys 1 jännitteelle, kaksoistähti- tai tähtikytkentä, jarrullinen (liitäntä sisäpuolella) kaksoistähtikytkentä: alhainen jännite tähtikytkentä: korkea jännite kolmivaiheinen, käämitys 2 jännitteelle, kaksoistähti- tai tähtikytkentä kaksoistähtikytkentä: alhainen jännite tähtikytkentä: korkea jännite kolmivaiheinen, 12-johtiminen kaapeli, käämitys 2 jännitteelle, kaksoistähti- tai tähtikytkentä kaksoistähtikytkentä: alhainen jännite tähtikytkentä: korkea jännite Versio 4.1 (06/2015) fi 31

32 i-sarjan tuotetiedot Liitännät kytkentäkotelossa 40B 41B kolmivaiheinen, käämitys 1 jännitteelle, kolmio- tai tähtikytkentä (liitäntä sisäpuolella), jarrullinen Kolmiokytkentä: alhainen jännite tähtikytkentä: korkea jännite Enimmäisvääntömomentti kansiruuvein varustetulle kytkentäkotelolle: 1,5 Nm kolmivaiheinen, käämitys 2 jännitteelle, kolmio- tai tähtikytkentä Kolmiokytkentä: alhainen jännite tähtikytkentä: korkea jännite Enimmäisvääntömomentti kansiruuvein varustetulle kytkentäkotelolle: 1,5 Nm 32 Versio 4.1 (06/2015) fi
