Pyöräkuormaaja WA470-5 WA470-5

Transkriptio

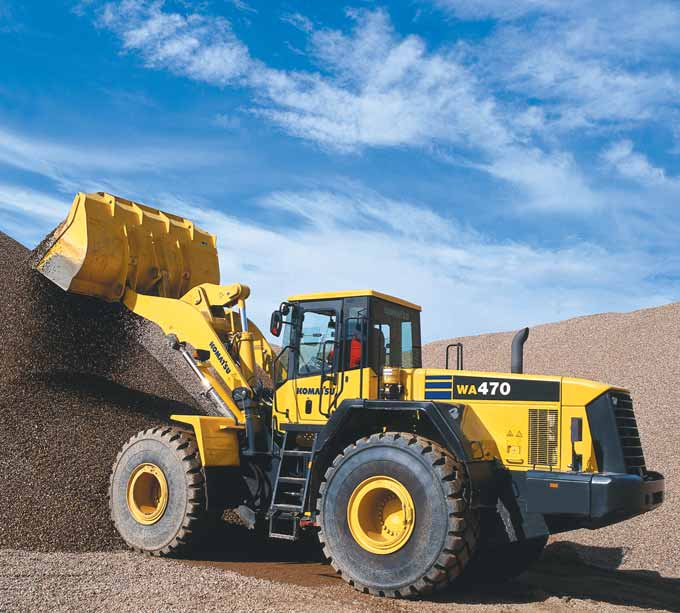

1 WA470-5 VAUHTIPYÖRÄTEHO 195 kw rpm max. 202 kw rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 3,8-6,0 m³ WA 470 Pyöräkuormaaja WA470-5

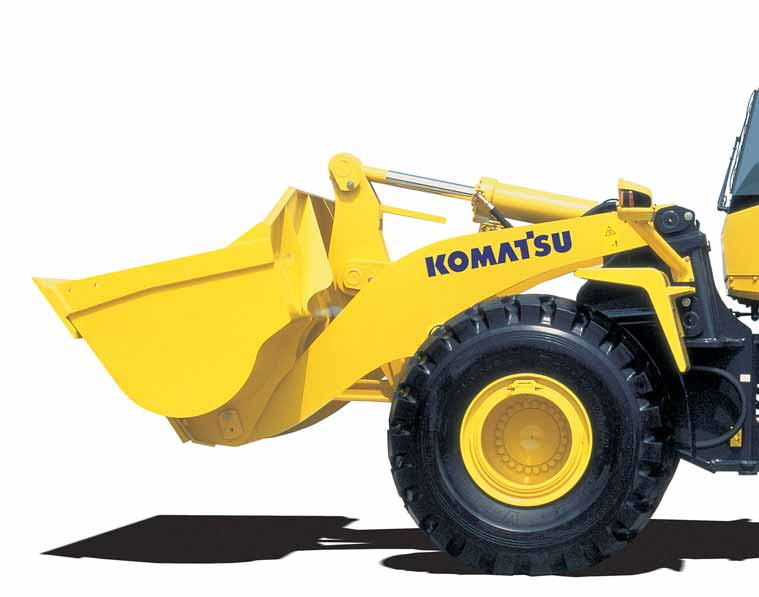

2 WA470-5 P YÖRÄKUORMAAJA YHDELLÄ SILMÄYKSELLÄ Uudessa WA470-5 pyöräkuormaajassa yhdistyvät esimerkillisellä tavalla suorituskyky, ajomukavuus ja taloudellisuus. Ajatelkaapa vain SpaceCab -ohjaamon verratonta mukavuutta, mahtavaa vetovoimaa ja kokoluokkansa alhaisinta polttoaineenkulutusta. Unohtaa ei myöskään pidä kuiskauksen tasolle vaimennettua käyntiääntä ja lisävarusteena saatavaa, työtehoa merkittävästi lisäävää puoliautomaattista kauhan täyttötoimintoa. Tässä on kuormaaja, joka on taatusti 5 tähteään ansainnut! Erinomainen ajomukavuus Vertaansa vailla oleva suorituskyky Viimeisimmän kehityksen mukaisella yhteispaineruiskutuksella varustettu sitkeästi vääntävä, vähäpäästöinen moottori Poikkeuksellisen alhainen polttoaineenkulutus Työtapavalinta työhydrauliikalle ja voimansiirrolle Suuri tyhjennyskorkeus ja erinomainen ulottuma Elektronisesti ohjattu ajonvakaaja Puoliautomaattinen kauhan täyttötoiminto (lisävaruste) KOMTRAX Komatsun koneen paikannusjärjestelmä Katso sivu 4 SpaceCab -ohjaamo Optimaalinen näkyvyys joka suuntaan Melutaso ohjaamossa ainoastaan 71 db(a)* Tehdasasennettu ilmastointilaite Pituus- ja korkeussuunnissa säädettävä ohjauspilari Mukava ilmajousitettu istuin Hydraulisesti esiohjatut lyhyet hallintavivut tai elektronisesti ohjattu sormenpäähallinta (lisävaruste) Katso sivu 10 2 Monikäyttöinen ja joustava Laaja työ- ja lisälaitevalikoima erilaisia käyttötarkoituksia varten Katso sivu 12 The 5 Star Loader Ympäristöystävällinen Täyttää pakokaasupäästöjä koskevat TIER IIvaatimukset Melutaso koneen ulkopuolella vain 105 db(a)* *mitattu arvo

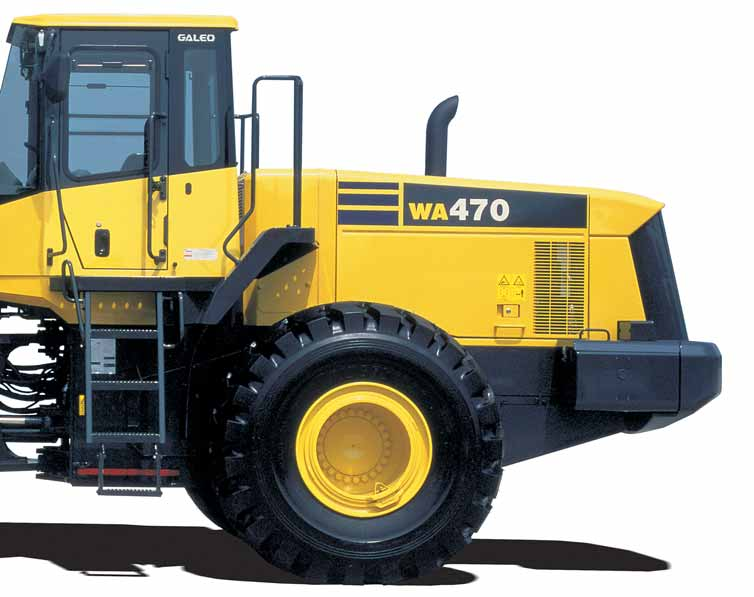

3 PYÖRÄKUORMAAJA WA470-5 VAUHTIPYÖRÄTEHO 195 kw 261 hv TYÖPAINO kg Pitkäikäinen ja luotettava Komatsun alkuperäiset luotettavat komponentit Vääntörasitusta hyvin kestävä vankka runko Huoltovapaat, täyshydrauliset öljykylvyssä olevat ajo- ja seisontajarrut Järeät HD-akselit Johtosarjoissa tiivistetyt DT-liittimet Katso sivu 7 KAUHOJEN TILAVUUDET 3,8-6,0 m³ Helppo huoltaa EMMS -valvontajärjestelmä Hydraulikäyttöinen tuuletin, jonka pyörimissuunta voidaan vaihtaa ohjaamosta Kääntyvä öljynjäähdytin ja ilmasta ilmaan välijäähdytin Suurten ylöspäin avautuvien huolto-ovien takaa paljastuvat kaikki tärkeimmät kohteet, jotka on helppo huoltaa maassa seisten Pidennetyt öljynvaihtovälit Tehdasasennettu keskusvoitelujärjestelmä Katso sivu 8 3

4 WA470-5 P YÖRÄKUORMAAJA VERTAANSA VAILLA OLEVA SUORITUSKYKY 1245Nm / 1400 rpm Nm 1500 Poikkeuksellisen kovavääntöinen moottori Komatsun vähäpäästöinen SAA6D125E-3 moottori kw kehittää 195 kw/261 hv tehon käyntinopeudella rpm. Kun moottoria aletaan kuormittaa nimelliskierroslukua alhaisemmalla käyntinopeudella, kasvaa teho portaattomasti polttoaineen ruiskutusmäärän lisääntyessä. Samalla nousee myös kW (265PS/261HP) / 2000 rpm 0 vääntömomentti parantaen kuormaajan vetokykyä ja nostovoimaa, jonka seurauksena työkierrosajat lyhenevät merkittävästi. Moottori saavuttaa huipputehonsa 202 kw/271 hv sille ominaisella rpm käyntinopeudella Täytettäessä kauhaa Nostettaessa kauhaa Pääpumppu Lisäpumppu Lisäpumpun tuottama öljyvirta ohjataan kokonaan takaisin säiliöön. Hydrauliikan kuormitus alenee ja renkaille ohjautuu suurempi teho. Pääpumppu Lisäpumppu Lisäpumpun tuottama öljyvirta ohjataan kokonaan takaisin säiliöön. Nostoliike nopeutuu. Öljysäiliö Katkaisuventtiili Katkaisuventtiili Öljysäiliö Voima Nopeus Uusi kaksivaiheinen hydrauliikkajärjestelmä Työhydrauliikka mukautuu erinomaisesti vastaamaan kulloistakin tehontarvetta. Pää- ja lisäpumppu kehittävät yhdessä suuret öljyvirtamäärät nopeita työkierroksia varten. Pääpumppu kehittää yksinään pienemmän öljyvirran suuria tunkeutumis- ja irrotusvoimia varten. Aivan uutta on se, että kick-down napin painallus ohjaa lisäpumpun virtauksen takaisin säiliöön. Nyt sinulla on käytössäsi maksimi vetokyky samaan aikaan kun nostat kauhaa. Tämän ominaisuuden tärkeys korostuu etenkin syötettäessä murskainta, jonka syöttösuppilo on jyrkän rampin yläpäässä. Maksimi tyhjennyskorkeus ja ulottuma Pitkien nostovarsien ansiosta tyhjennyskorkeus on mm ja ulottuma mm. Vaikuttavien lukemien mittausperusteena on käytetty 4,1 m³ sorakauhaa. 28-tonnisten, korkealaitaisten sora-autojen kuormaaminen on tällä koneella leikin tekoa. Tyhjennyskorkeus: mm Ulottuma: mm 4

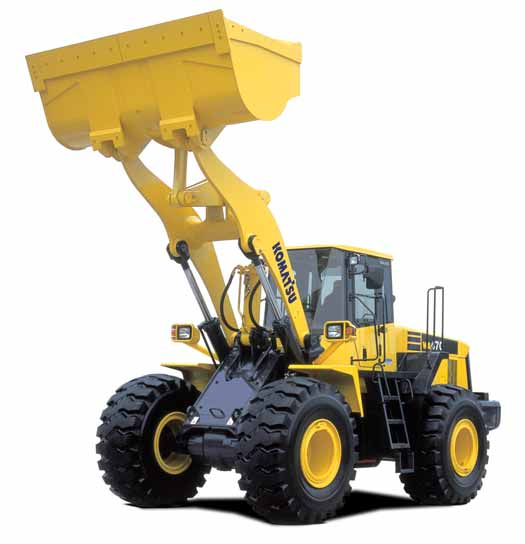

5 PYÖRÄKUORMAAJA WA470-5 Erinomainen vakavuus ja ketteryys mm raideleveys ja pitkä mm akseliväli tekevät WA470-5 kuormaajasta erittäin vakaan kaikissa työolosuhteissa. Renkaista mitattu mm kääntösäde antaa mahdollisuuden tehokkaaseen työskentelyyn ahtaissakin olosuhteissa. Työhydrauliikan työtavan valintakytkin Kuljettaja voi helposti valita kahdesta hydrauliikan työnopeudesta kyseiseen tehtävään parhaiten soveltuvan työnopeuden. Esimerkiksi nopeutta ja voimaa kanto- ja syöttötehtäviin tai ergonomista ja tarkkaa hallintaa tukkien käsittelyyn. Vaihteiston valintakytkin WA470-5 kuormaajan vaihteiston toimintaa voidaan säätää työolosuhteiden mukaan. Kuljettaja voi valita käsivälitteisen vaihtamistavan tai automatiikan, jossa on lisäksi valittavana vaihtamisajankohdille kolme eri tasoa (korkea-, keski- ja matalataso). Valintakytkimen avulla on aina mahdollista löytää optimaalinen asetus suurimman polttoainesäästön ja maksimitehon väliltä muuttamalla vaihtamisajankohtaa työolosuhteiden salliman ajonopeuden mukaan. 5

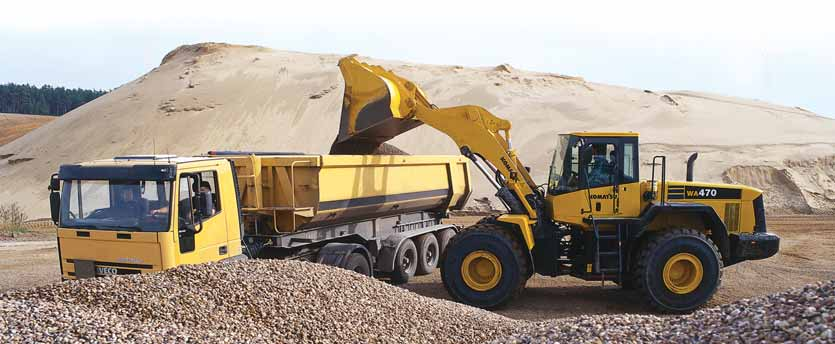

6 WA470-5 P YÖRÄKUORMAAJA TYÖTEHOA PARANTAVAT UUDET LISÄVARUSTEET Kantotehtävissä kierrosaikoja nopeuttava lukittava vääntömomentinmuunnin Kantotehtävissä kuljettaja voi nopeuttaa työkierrosaikoja käyttämällä suoravetoa 3. ja 4. vaihteilla ajaessaan. Ajonopeudet kasvavat selkeästi etenkin ylämäkeen kannettaessa, sillä kone liikkuu huomattavasti nopeammin vetäviin pyöriin välittyvän suuremman voiman ansiosta. Samalla eliminoituu muuntimen aiheuttama tehohäviö ja polttoainetta kuluu huomattavasti vähemmän. Puoliautomaattinen kauhan täyttötoiminto Uusinta uutta on Komatsun patentoima puoliautomaattinen kauhan täyttötoiminto. Ohjelmoitu kauhan täyttö tapahtuu elektronisesti esiohjattujen hallintavipujen avulla. Itse asiassa kasaan ajettaessa hallintavipuja ei enää tarvitse käsin liikuttaa. Aloittelevakin kuljettaja pystyy nopeasti tehokkaisiin työkierroksiin ja kokeneille ammattilaisille työskentely on aikaisempaa helpompaa ja mukavampaa. KOMTRAX: Paikallista koneesi koska hyvänsä ja missä hyvänsä Komatsun Komtrax-paikannusjärjestelmä tarjoaa uuden tehokkaan tavan koneittesi paikantamiseen koska hyvänsä ja missä hyvänsä. Komtraxin avulla saat selville koneittesi tarkat sijainnit ja käyttötuntimittareiden reaaliaikaiset lukemat internet-yhteyden välityksellä. Komtrax-järjestelmän muodostavat koneeseen asennettu elektroninen ohjausyksikkö, GPS-lähetin ja satelliittiantenni. Järjestelmä lähettää paikannusta ja käyttötunteja koskevat tiedot GPS- ja viestintäsatelliittien välityksellä. Teknisen kehityksen etulinjassa kulkeva Komtrax-järjestelmä täyttää tarpeesi jo nyt ja tulevaisuudessa. 6

7 PYÖRÄKUORMAAJA WA470-5 PITKÄIKÄINEN JA LUOTETTAVA Laatua, johon voit luottaa! Moottori, vaihteisto, vääntömomentinmuunnin sekä etu- ja taka-akselit ovat alkuperäisiä Komatsun komponentteja. Niiden kaikille osille pienintä ruuvia myöten on asetettu erittäin korkeat laatuvaatimukset, joiden noudattamista valvotaan tiukan laadunvarmistusjärjestelmän avulla. Osien saumaton yhteensopivuus varmistaa maksimi tehokkuuden ja luotettavuuden. Vääntömomentinmuunnin Vaihteisto Moottori Etuakseli Taka-akseli Vääntörasitusta kestävä runko Runkonivelen etäälle toisistaan sijoitetut nivelpisteet lisäävät koko runkorakenteen lujuutta ja vähentävät laakereihin kohdistuvia vääntörasituksia. 40º kääntökulma kumpaankin suuntaan takaa joustavat kuormausliikkeet. Järeät HD-akselit Järeät HD-akselit ovat pitkäikäisiä kovissakin työolosuhteissa. WA470-5 kuormaajan tasauspyörästöihin on lisävarusteena saatavana monilevyiset kitkalukot parantamaan pitokykyä huonoissa työolosuhteissa. Luotettavat rakennuskonekäyttöön suunnitellut moottorit Paksuseinämäisellä kampikammiolla varustetun luotettavan Komatsun moottorin kehitystyössä kiinnitettiin aivan erityistä huomiota järeyteen ja alhaiseen melutasoon. Yksityiskohtiin menevää luotettavuutta Hydrauliikan kaikkien liittimien pitävyys on varmistettu Komatsun O- rengastiivisteillä. Komatsun työsylinterit on varustettu erityisillä männänvarsia suojaavilla ja tukevilla ohjausrenkailla. Sähköjärjestelmän pitkäikäinen ja häiriötön toiminta on varmistettu johtosarjojen DT-liittimillä, joka ovat täysin pöly- ja vesitiiviitä. Hydrauliikkaletku O-rengas 7

8 WA470-5 P YÖRÄKUORMAAJA HELPPO JA NOPEA HUOLTO Hyvin esillä olevat huoltokohteet Ylöspäin aukeavat huolto-ovet on suunniteltu siten, että tilaa huoltamiseen jää riittävästi. Huolto-ovien takana sijaitsevat kaikki päivittäiset huoltokohteet, joihin ulottuu hyvin maassa seisten. Pyörimissuuntaa vaihtava tuuletin ja kääntyvä jäähdytin Jäähdyttimen tuulettimen puhallussuunta voidaan vaihtaa ohjaamosta sähkökatkaisijalla työskenneltäessä pölyisissä olosuhteissa. Lisäksi öljynjäähdytin ja ilmasta ilmaan välijäähdytin voidaan kääntää niin, että niiden huolto ja puhdistus on helppoa. EMMS - Valvontajärjestelmä E01 MAINTENANCE Täysin uuden tyyppinen, selkeästi jäsennelty valvontajärjestelmä, jonka lukemista helpottaa sen sijainti suoraan kuljettajan näkökentässä. Toimintahäiriön sattuessa valvontalaitteen näyttöön ilmestyy välittömästi yksityiskohtainen tekstiviesti kuljettajan valitsemalla kielellä. Vikamuistin ja toimintojen automaattisen tarkistuksen lisäksi järjestelmä näyttää myös määräaikaishuoltojen ajankohdat. Toiminto helpottaa merkittävästi huoltotyötä ja muistuttaa kuljettajaa riittävän ajoissa lähestyvistä öljyjen ja suodattimien vaihdoista. Järjestelmä pitää sekä kuljettajan että huoltoorganisaation koko ajan tietoisina koneen pääkomponenttien toimintakunnosta ja estää odottamattomien ongelmien syntymisen. 8

9 PYÖRÄKUORMAAJA WA470-5 Huoltovapaa jarrujärjestelmä Monilevyisiin öljykylpyjarruihin perustuva täyshydraulinen kaksipiirinen ajojarrujärjestelmä on erittäin luotettava ja pitkäikäinen. Uudessa järjestelmässä jarrutustehon hallinta on huomattavasti aikaisempaa tarkempaa eikä siinä esiinny paineilmakäyttöisille jarruille ominaisia epäkohtia. Uusi jarrujärjestelmä on täysin tunnoton säänvaihteluille ja käyttövalmis heti moottorin käynnistyttyä. Lisäksi ajojarrut kuten monilevyinen seisontajarrukin ovat täysin huoltovapaat. Tehdasasennettu keskusvoitelujärjestelmä Keskusvoitelujärjestelmä vähentää päivittäiset huoltotyöt ehdottomaan minimiinsä. Järjestelmän hyvin suojattu järeä putkitus varmistaa jatkuvan voitelun ja koneen hyvän käyttövalmiuden. Ohjaamossa oleva elektroninen valvontalaite ilmaisee voitelujärjestelmässä ilmenevät toimintahäiriöt. Keskusvoitelu lisää koneen käyttövarmuutta ja alentaa korjaus- ja huoltokustannuksia. Tuotetuki ja varaosien saatavuus Ostaessasi Komatsu maarakennuskoneen sisältyy kauppaan paljon enemmän kuin pelkkä kone. Tuotetukipalvelumme ovat käytettävissäsi koneen koko pitoajan. Valikoimastamme löytyy sekä erilaisia ennakolta ehkäiseviä huolto-ohjelmia että täydellisiä kaiken kattavia kaluston kunnossapitosopimuksia. Käyttöhäiriön sattuessa Komatsun tiheä dealeriverkosto sekä hyvä varaosapalvelu paluttaa koneesi nopeasti takaisin työhön. 9

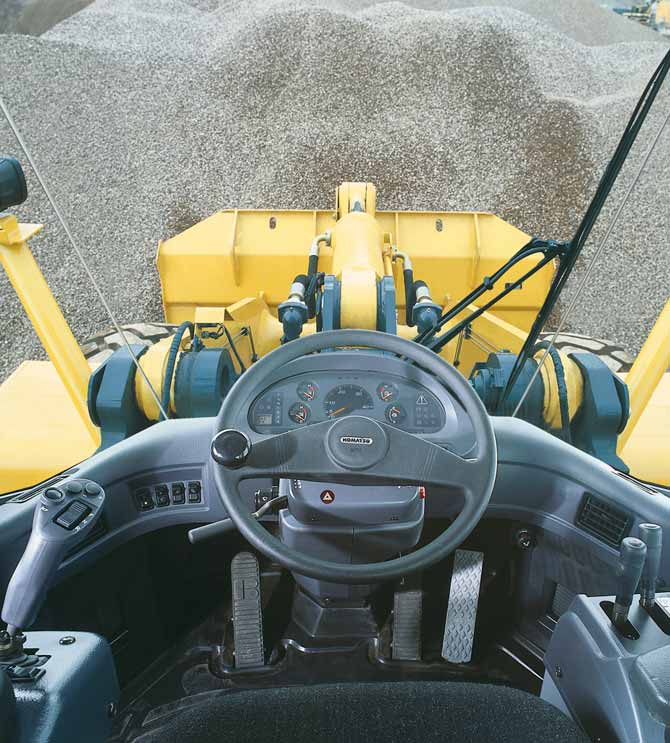

10 WA470-5 P YÖRÄKUORMAAJA SPACECAB-OHJAAMO Ylittämätön ajomukavuus ja paras näkyvyys joka suuntaan Henkilöautoon verrattavan erinomaisen ajomukavuuden tarjoava, kokoluokkansa tilavin ohjaamo. Suuresta raamittomasta tuulilasista avautuu esteetön näkyvyys kauhalle ja renkaille. Alaspäin viisto konepeitto parantaa näkyvyyttä taaksepäin. 71 db(a) melutaso tekee tästä viskoosivaimentimien varaan asennetusta ohjaamosta yhden kokoluokkansa hiljaisimmista. Oman lisänsä kuljettajan viihtyvyyteen tuovat tehdasasennettu ilmastointilaite sekä niska- ja ristiseläntuilla sekä lämmittimellä varustettu ilmajousitettu istuin. Runsailla säätömahdollisuuksilla varustettuun hallintakonsoliin sijoitetut lyhyet hallintavivut helpottavat työskentelyä ja parantavat ajomukavuutta. Kuljettaja pysyy virkeänä pitkienkin työvuorojen ajan. 10

11 PYÖRÄKUORMAAJA WA470-5 HELPPO JA MUKAVA AJAA Säädettävä ohjauspilari ja siihen yhdistetty valvontamonitori Portaattomasti kallistettavaan ja korkeussuunnassa säädettävään ohjauspilariin on yhdistetty valvontalaitteen monitori ja mittaristo. Kunkin kuljettajan on helppo säätää yhdistelmä hänelle sopivimpaan asentoon. Kaikki näytöt ja mittarit ovat helposti luettavissa kaksipuolaisen ohjauspyörän lävitse. Automaattivaihteisto, jossa säädettävä vedon irrotus Vaihtoehtoisilla vaihtamisajankohdilla varustetun ja elektronisesti ohjatun vaihteiston toiminta on helppo mukauttaa kulloinkin vallitseviin työolosuhteisiin. Kuljettaja voi jokaista työtä varten säätää vasempaan jarrupolkimeen eri painamissyvyyden, jossa veto irtoaa. Säätöön vaikuttava tekijä voi olla esimerkiksi kauhan täytössä tarvittava suuri irrotusvoima tai jarrutuksen pehmentäminen lähestyttäessä kuormattavaa ajoneuvoa. Uusi helppo joystick-ohjaus (lisävaruste) Lisävarusteena saatavan joystick-ohjausjärjestelmän avulla konetta on helppo ohjata kevyellä ranneliikkeellä tiukoissa kuormaustilanteissa. Ajosuunnan muutokset ja nopeusalueiden valinnat tehdään vivussa olevilla painikkeilla. Lisäksi käytettävissä on kaksi erilaista ohjausnopeutta sen mukaan, onko kysymyksessä tiukka V-liikeratainen autojen kuormaus vai materiaalin kantaminen pitemmällä siirtomatkalla. Pehmeäliikkeiset ergonomiset työlaitteen hallintavivut Uusilla hydraulisesti esiohjatuilla ja sormenpäillä liikuteltavilla työlaitteen hallintavivuilla kuormaaminen on vaivatonta ja tarkkaa. Vipuja sekä koko hallintakonsolia on mahdollisuus säätää pituus- ja korkeussuunnassa. Hydrauliikkajärjestelmän hallintaan on lisävarusteena saatavana elektroninen esiohjaus. Sen etuja ovat mm. modulointitoiminto, joka hidastaa ja pysäyttää työlaitteen laskuliikkeen täysin tärinättömästi. Toiseksi nostoliikkeen rajoittimen ylempi ja alempi pysäytyskohta on helppo asettaa ohjaamossa olevalla kytkimellä helpottamaan kuljettajan työtä vaihtelevissa olosuhteissa. Kolmanneksi elektronisessa esiohjauksessa on työskentelyä nopeuttava puoliautomaattinen kauhan täyttötoiminto (katso myös s. 6). Lisävarusteena kuormaajaan on saatavana myös yksivipuhallinta. 11

12 WA470-5 P YÖRÄKUORMAAJA KAUHAT JA LISÄLAITTEET Sorakauha Sorakauhalle ominaisia piirteitä ovat hyvä tunkeutumis- ja irrotuskyky sekä erinomainen kuormanpito. Sorakauha voidaan varustaa leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla. Tasauskauha Yksiosaisen sileän pohjan ansiosta tasauskauha soveltuu hyvin sekä kuormaukseen että pinnan tasaukseen. Viistetyt sivulevyt parantavat kauhan tunkeutumiskykyä. Kauha on varustettu leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla sekä vaihdettavalla takaterällä. Irtomateriaalikauha Irtomateriaalikauha on oikea valinta irrallisen ja suhteellisen kevyen materiaalin käsittelyyn. Suorat sivureunat takaavat suuren kauhakapasiteetin, takareuna tekee tasoittamisen ja työmaan viimeistelyn helpoksi. Tämä irtomateriaalikauha voidaan varustaa joko huulilevyllä, johon on hitsattu kynnen tuppilot vaihdettaville kynsille tai pultatulla huulilevyllä. Louhoskauha V-teräinen kauha tunkeutuu louhoskasaan erinomaisesti vaikeissakin olosuhteissa. Järeät hardox-kulutuslevyt pidentävät kauhan käyttöikää. Erittäin kuluttaviin olosuhteisiin on saatavana kestävillä KVX kulutusosilla varustettuja erikoiskauhoja. Hydraulinen pikaliitin WA470-5 pystyy vaihtamaan työlaitetta muutamassa sekunnissa kiilalukitukseen perustuvan HD-pikaliittimen avulla. Uudessa rakenteessa alkuperäisten ja liittimen kiinnityspisteiden ero on minimaalisen pieni. Tämän ansiosta nostovoimat säilyvät miltei muuttumattomina tappikiinnitteisiin työlaitteisiin verrattuna. Monipuolinen työlaitevalikoima Esimerkiksi tukkipihti: Tukkien käsittelyyn tarkoitetulla erikoiskaatosylinterillä varustettuna WA470-5 soveltuu vahvan rakenteensa ja tehokkaan hydrauliikkansa ansiosta hyvin tukkikoneeksi. Järeä kuormausrunko ja vahvat akselit takaavat erinomaisen käyttövarmuuden. 12

13 PYÖRÄKUORMAAJA WA470-5 TEKNISET TIEDOT MOOTTORI Tyyppi... Komatsu SAA6D125E-3 vesijäähdytteinen, 4-tahtinen, turboahdettu Nimellisteho kw/261 hv (SAE J1349) käyntinopeudella rpm Maksimiteho kw/271 hv (SAE J1349) käyntinopeudella rpm Suurin vääntömomentti/käyntinopeus Nm/1.400 rpm Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 11,04 l Ruiskutusjärjestelmä...Yhteispaineruiskutus elektronisesti ohjattu Voitelujärjestelmä...Hammaspyöräpumppu, suodatettu painevoitelu Suodatin... Päävirtasuodatin Sähköjärjestelmä...24 V Akku Ah Vaihtovirtalaturi A Ilmanpuhdistimen tyyppi... Kuiva ilmanpuhdistin, automaattinen pölynpoisto ja pölymäärän näyttävä esipuhdistin VAIHTEISTO Vääntömomentinmuunnin...Yksivaiheinen, yksiasteinen, 3-elementtinen Vaihteisto... Automaattinen powershift-vaihteisto Ajonopeudet km/h Vaihde R25 renkailla/muunnin lukittuna eteenpäin 6,3 12,1 22,8 39,7 taaksepäin 6,7 12,8 24,7 40, R25 renkailla/ilman muuntimen lukitusta eteenpäin 6,3 12,1 21,7 34,9 taaksepäin 6,7 12,8 23,0 36,0 AKSELIT JA RENKAAT Vetojärjestelmä... 4-pyöräveto Etuakseli... HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö (LSD-akselisto lisävarusteena) Taka-akseli...HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö, 30º kallistusvara, (LSD-akselisto lisävarusteena) Väliakseli...kierähampainen kartiohammaspyörä Tasauspyörästö... suora kartiohammaspyöräpari Päätepyörästö... öljykylvyssä oleva planeettapyörästö Renkaat R25 (vakio) TÄYTTÖMÄÄRÄT Jäähdytysjärjestelmä l Polttoainesäiliö l Moottoriöljy l Hydrauliikkajärjestelmä l Akseli (edessä ja takana) l Vääntömomentinmuunnin ja vaihteisto l JARRUT Ajojarrut... Täyshydraulinen kaksipiirinen järjestelmä kaikkiin pyöriin vaikuttavat huoltovapaat öljykylpylevyjarrut Seisontajarru...Sähköhydraulisesti toimiva Huoltovapaa öljykylpylevyjarru Hätäjarru... Käyttää seisontajarrua HYDRAULIIKKAJÄRJESTELMÄ Hydrauliikkapumppu...Hammaspyöräpumppu Työpaine bar Pumpun tuotto l/min Nosto-/kallistussylinterien lukumäärä... 2/1 Tyyppi...Kaksitoiminen Sylinterimitat, halkaisija iskunpituus Nostosylinterit mm Kallistussylinteri mm Hallintavivut... Esiohjattu 2-vipujärjestelmä Hydrauliikkajärjestelmän työkierrosaika nimelliskuorma kauhassa Nosto... 6,0 s Lasku (kauha tyhjänä)... 3,7 s Tyhjennys... 1,4 s OHJAUSJÄRJESTELMÄ Järjestelmä...Runko-ohjaus Tyyppi...Täyshydraulinen ohjaus Ohjauskulma kumpaankin suuntaan...40 Ohjauspumppu...Hammaspyöräpumppu Työpaine bar Pumpun tuotto l/min Ohjaussylintereiden lukumäärä... 2 Tyyppi...Kaksitoiminen Halkaisija x iskunpituus mm Pienin kääntösäde (26.5 R25 renkaiden ulkoreunasta mitattuna) mm OHJAAMO Kaksiovinen ohjaamo täyttää ISO 3471 ja SAE J1040c standardien ROPS -rakenteille asettamat vaatimukset sekä ISO 3449 standardin FOPS -rakenteita koskevat vaatimukset. Paineistettu ja ilmastoitu ohjaamo on meluvaimennettu ja asennettu nestettä sisältävien joustintukien varaan. ROPS = Koneen ympäripyörähtämisen kestävä rakenne FOPS = Putoavilta esineiltä suojaava rakenne ISO 6396-standardin mukaisella dynaamisella testillä mitattuna melutaso ohjaamossa on tuulettimen pyöriessä: 72 db(a) tuulettimen ollessa pysäytettynä: 71 db(a) 13

14 WA470-5 P YÖRÄKUORMAAJA PÄÄMITAT JA SUORITUSARVOT Mitat ja suoritusarvot Kauhan tyyppi Sorakauha Tasauskauha ilman hampaita pultattu terä ilman hampaita pultattu terä ilman hampaita pultattu terä ilman hampaita pultattu terä Kauhan tilavuus (ISO 7546 kukkura) m³ 4,1 4,3 4,5 4,7 4,2 4,4 4,4 4,5 Myyntikoodi C01 C03 C11 C13 C41 C45 C46 C50 Materiaalin tiheys t/m³ 1,85 1,80 1,70 1,65 1,80 1,75 1,75 1,70 Kauhan paino ilman hampaita kg Staat. kaatokuorma runko suorana kg Staat. kaatokuorma 40º ohjauskulmalla kg Irrotusvoima kn Nostokyky maanpinnan tasossa kn Työpaino (ilman lisävastapainoa) kg Kääntösäde renkaasta mitattuna mm Kääntösäde kauhan kulmasta mitattuna mm a Ulottuma 45º tyhjennyskulmalla mm b Tyhjennys. 45º tyhjennyskulmalla mm c Saranatapin korkeus mm d Kauhan takareunan korkeus mm e Kaivusyvyys mm f Suurin kuormaus. 45º tyhjennyskulmalla mm A Kokonaispituus kauha maassa mm B Akseliväli mm C Kauhan leveys mm D Leveys renkaista mitattuna mm E Raideleveys mm F Maavara mm H Kokonaiskorkeus mm Ilmoitetut mitat perustuvat 26.5 R25 L3 renkaisiin. Mikäli koneeseen asennetaan 23.5 R25 renkaat: tyhjennyskorkeudet -65 mm, tyhjennysulottumat +65 mm. Ilmoitetut mitat perustuvat ilman hampaita oleviin kauhoihin. Jos kauhoihin asennetaan hampaat: Tyhjennyskorkeudet -180 mm, tyhjennysulottumat +180 mm ja kokonaispituus +255 mm.

15 PYÖRÄKUORMAAJA WA470-5 Kauhan hampaat Paino kg Sta. kaato. runko suor. kg Sta. kaato. 40º ohjauskul. kg Kokonaispituus (A) mm Korkeanostovarsistolla Mittojen ja painojen muutokset Lisävastapaino Lisävastapaino* Kauhan hampaat Paino kg Sta. kaato. runko suor. kg Sta. kaato. 40º ohjauskul. kg Kokonaispituus (A) mm * Vakio arvot korkealle nostavalle versiolle Kauhan täyttökerroin % Kauhan tilavuus (m³) Materiaalin tiheys (kg/m³) Kevyen tavaran kauha Teollisuuskäyttöön esimerkiksi kevyiden kierrätysmateriaalien sekä hakkeen tai lastujen käsittelyyn Irtomateriaalikauha Irrotetun tai murskatun materiaalin käsittelyyn Sora- ja tasauskauhat Soveltuvat parhaiten tie- ja maarakennukseen sekä kantamiseen Järeä sorakauha Erityisen kuluttavien materiaalien irrotukseen ja kuormaukseen Louhoskauha Irrotetun louheen kuormaukseen Tyypillisiä materiaalien tiheyksiä i- m³ Irtomateriaalikauha Järeä sorakauha ilman hampaita pultattu terä ilman hampaita pultattu terä ilman hampaita pultattu terä ilman hampaita pultattu terä 4,6 4,8 4,8 4,9 4,1 4,3 4,1 4,3 C43 C70 C48 C71 C27 C29 C35 C37 1,65 1,60 1,60 1,55 1,85 1,80 1,85 1, Basaltti Bauksiitti, kaoliini Multa, kuiva varastoitu Multa, märkä kaivettu Kipsi, louhittu Kipsi, murskattu Graniitti, louhittu Kalkkikivi, louhittu Kalkkikivi, murskattu Sora, seulomaton Sora. kuiva Sora, kuiva, 6-50 mm Sora, märkä, 6-50 mm Hiekka, kuiva, irtonainen Hiekka, kostea Hiekka, märkä Hiekka ja savi, irtonainen Hiekka ja sora, kuiva Hiekkakivi Saviliuske Kuona, rikottu Kivimurske Savi, häiriintymätön Savi, kuiva Savi, märkä Savi ja sora, kuiva Savi ja sora, märkä

16 WA470-5 PYÖRÄKUORMAAJA Automaattinen kauhan kaivukulman asetinlaite Automaattinen nostokorkeuden rajoitin Vastapaino Hydraulikäyttöinen tuuletin, jonka pyörimissuuntaa voidaan vaihtaa Kääntyvä öljynjäähdytin ja ilmasta ilmaan välijäähdytin 2-karainen päähallintaventtiili Keskusvoitelujärjestelmä Elektronisesti ohjattu toisen sukupolven ajonvakaaja Täyshydrauliset jarrut Jäähdytysjärjestelmän vesisuodatin Voimansiirtolaitteiston suoja 26.5 R25 L-3 renkaat Järeät akselit VAKIOVARUSTEET Elektronisesti ohjattu automaattivaihteisto, jossa voidaan säätää sekä vaihtamisajankohtaa että vedon irrotusta Vaihtovirtalaturi 50 A Käynnistysmoottori 11 kw/24 V Akut 143 Ah/2 12 V Tilava kaksiovinen DIN / ISO normit täyttävä ohjaamo SAE vaatimukset täyttävä ROPS/FOPS -ohjaamorakenne Sävylasit kaikissa ovissa ja ikkunoissa Laminoitu etulasi Sähköisesti toimiva ilmastointilaite Sähkölämmitteinen takalasi Takalasin pyyhkijä Ilmajousitettu, lämmitettävä istuin Häikäisysuoja EU-standardin mukainen turvavyö Hydraulisesti esiohjattu 2- vipuhallinta EMMS -valvontajärjestelmä, jossa automaattinen tarkistus ja huoltovälien näyttö Pysty- ja vaakasuunnissa säädettävä ohjauspilari sekä siihen kiinnitetty valvontamonitori Stereo radionauhuri 2 eteen suunnattua halogeeni työvaloa 2 valonheitintä edessä ja takana Peruutusvalo Äänimerkinantolaite Kädensijat vasen/oikea Varaohjausjärjestelmä Suojat ilkivaltaa vastaan Työkalut WA470-5 on varustettu koneita koskevien 89/392 EWG ff ja EN474 -ohjeistojen turvamääräyksien mukaisesti. Pakokaasupäästöiltään se noudattaa EC 2000/14 ja EC 97/68 Stage II -vaatimuksia. Korkeanostovarsisto ja siihen kuuluva kg lisävastapaino 3-karainen päähallintaventtiili 400 kg lisävastapaino Automaattiset tasauspyörästön kitkalukot eteen ja taakse Vääntömomentinmuuntimen lukitus Renkaat 23.5 R25 Renkaiden suojaketjut Sorakauha 4,3 m³ Sorakauha 4,5 m³ Sorakauha 4,7 m³ Tasauskauha 4,2 m³ Tasauskauha 4,4 m³ Tasauskauha 4,5 m³ Irtomateriaalikauha 4,6 m³ Irtomateriaalikauha 4,8 m³ Irtomateriaalikauha 4,9 m³ LISÄVARUSTEET Järeä sorakauha 4,1 m³ Järeä sorakauha 4,3 m³ Louhoskauha 3,8 m³ Kevyen tavaran kauha 6,0 m³ Erilaiset kauhan hampaat ja teräsegmentit (Komatsu/KVX ) ja muut erikoistilauksesta saatavat lisälaitteet ja kulutusosat Pikaliitin Tukkipihti Erikoiskauhat Akut 180 Ah/2 12 V Joystick-sauvaohjaus ja siihen yhdistetty suunnanvaihdin Hydraulisesti esiohjattu yksivipuhallinta Elektronisesti ohjattu 2-vipuhallinta, jossa Kauhanliikkeen pysäytyksen modulointi Nostoliikkeen katkaisun asettaminen ohjaamosta Puoliautomaattinen kauhan täyttötoiminto KOMTRAX Komatsun koneen paikannusjärjestelmä CD-radio Peruutushälytin Vilkkumajakka Lisävalot eteen ja taakse Tuulilasin suojaritilä Ohjaamon ilman turvajärjestelmä Pakokaasuhiukkasten suodatin Turbo II ilman esipuhdistin Elektroninen varkaudenestolukko 20 km/h versio Takarenkaiden täyspitkät lokasuojat Päävirtakatkaisin Jauhesammutin Hydrauliikkajärjestelmän biohajoava öljy Maalaus asiakkaan toivomiin erikoisväreihin Jätteenkäsittelyvarustus Terästehdasvarustus Tunnelivarustus Erikoisvarustus erittäin syövyttäviin olosuhteisiin Muista lisävarusteista saat tarkemmat tiedot lähimmältä maahantuojan edustajalta Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VYSS /2005 Materials and specifi cations are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
