MOOTTORITEHO 224 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 4,5-5,0 m³ WA480-6 PYÖRÄKUORMAAJA WA480-6

Transkriptio

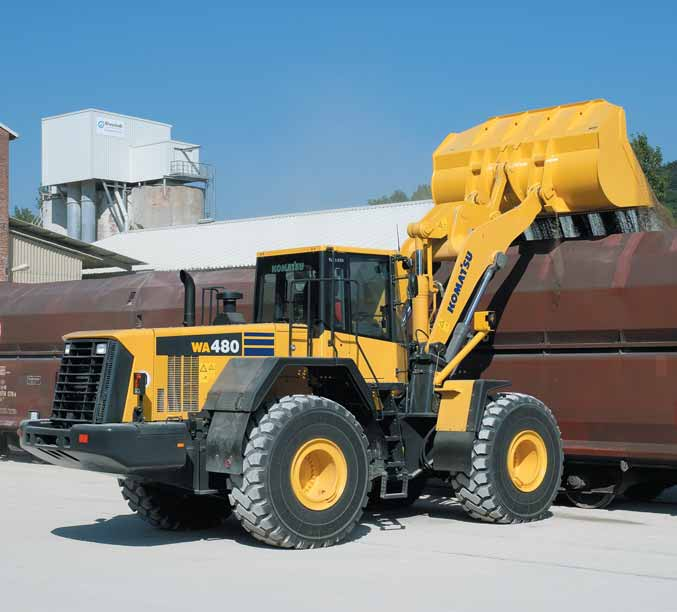

1 MOOTTORITEHO 224 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 4,5-5,0 m³ WA 480 PYÖRÄKUORMAAJA

2 P YÖRÄKUORMAAJA YHDELLÄ SILMÄYKSELLÄ on täydellinen valinta raskaisiin töihin, jotka vaativat äärimmäistä kestävyyttä sekä korkeaa tuottavuutta. Komatsun pitkälle kehitetyn voimansiirtolaitteiston ja suorituskykyisen, jo alhaisilla käyntinopeuksilla suuren tehon ja vääntömomentin kehittävän moottorin turvin ylittää tämän kokoluokan pyöräkuormaajille asetetut vaatimukset. suoriutuu kaikista töistään erittäin polttoainetehokkaasti erinomaisen pitokykynsä ja suljettupiirisen, kuormituksen tunnistavan hydrauliikkajärjestelmänsä (CLSS) ansiosta. Edelleen uusi SpaceCab -ohjaamo tarjoaa kuljettajalle poikkeuksellisen hyvän ajomukavuuden ja erinomaisen näkyvyyden kauhaan ja pyörille. asettaa aivan uudet tavoitteet luotettavuudelle, huollettavuudelle, taloudellisuudelle ja turvallisuudelle. Monikäyttöinen ja joustava Laaja työ- ja lisälaitevalikoima erilaisia käyttötarkoituksia varten Vertaansa vailla oleva suorituskyky Muuttuvatilavuuksisilla pumpuilla varustettu suljettupiirinen, kuormituksen tunnistava hydraulijärjestelmä (CLSS) Suuri tyhjennyskorkeus ja erinomainen ulottuma Pitkä akseliväli Vääntömomentinmuuntimen lukitus Erinomainen ajomukavuus 2 Kaksiovinen SpaceCab -ohjaamo Optimaalinen näkyvyys joka suuntaan Automaattivaihteisto, jossa toimintovalinnat ja säädettävät vaihtamispisteet Elektronisesti ohjatut, liikeradoiltaan lyhyet hallintavivut (lisävaruste) Kookkaat käsinojat ja säädettävä konsoli Pituus- ja korkeussuunnissa säädettävä ohjauspilari Tavanomainen ilmastointilaite ja CD-radio Automaattinen ilmastointi (lisävaruste) Ilmajousitettu, lämmitettävä istuin

3 PYÖRÄKUORMAAJA MOOTTORITEHO 224 kw / rpm Helppo huoltaa EMMS - Valvontajärjestelmä Keskitetyt öljy- ja polttoainesuodattimet Suurten ylöspäin avautuvien huolto-ovien takaa paljastuvat kaikki tärkeimmät kohteet, jotka on helppo huoltaa maassa seisten Hydraulikäyttöinen tuuletin, jonka pyörimissuunta voidaan vaihtaa ohjaamosta Automaattinen keskusvoitelujärjestelmä Komtrax Komatsun koneen paikannusjärjestelmä TYÖPAINO kg KAUHOJEN TILAVUUDET 4,5-5,0 m³ Pitkäikäinen ja luotettava Komatsun alkuperäiset luotettavat komponentit Vääntörasitusta hyvin kestävä vankka runko Huoltovapaat, täyshydrauliset öljykylvyssä olevat ajo- ja seisontajarrut Johtosarjoissa tiivistetyt DT-liittimet Komatsu SAA6D125E-5 moottori, jonka korkeapaineinen yhteispaineruiskutus kehittää tarvittavan tehon polttoainetehokkaalla tavalla. Moottori täyttää EU Vaihe IIIA ja EPA Tier III -päästövaatimukset. 3

4 P YÖRÄKUORMAAJA UUSI ECOT3 -MOOTTORI mallin uusi, elektronisesti ohjattu Komatsu SAA6D125E-5 moottori kehittää suuren vääntömomentin ja erinomaisen suorituskyvyn ja vastaa nopeasti kaasupolkimen liikkeisiin. Tuloksena on ylittämätön tuottavuus ja alhainen polttoaineenkulutus. Moottori kehittää 224 kw / 300 hv tehon käyntinopeudella rpm ja Nm vääntömomentin käyntinopeuden ollessa vain rpm. Komatsun korkeimpien koneenrakennus- ja laatuvaatimusten mukaan suunnittelema ja valmistama (Komatsun valmistamat elektroniset komponentit mukaan luettuina) on vankka luotettavuuden ja kestävyyden esikuva haasteesta riippumatta. Järeä HPCR-järjestelmä (Korkeapaineinen yhteispaineruiskutus) 1600 Nm kw 250 Korkeapaineinen ruiskutuspumppu pumppaa 1400 polttoaineen yhteiseen painetilaan, josta elektroninen 200 ohjausyksikkö (ECU) ohjaa sen edelleen optimaalisen 1200 tarkasti moottorin sylintereihin. Järjestelmä parantaa moottorin tehoa ja polttoainetehokkuutta vähentäen päästöjä ja alentaen melutasoja Uusi palamisjärjestelmä Uusi järjestelmä optimoi palotapahtuman ajoituksen ja sytytyksen. Laajoihin tietokonesimulointeihin ja -analyyseihin perustuva muodoltaan uusi palotila Nm kw 50 vähentää typpioksidi- ja hiukkaspäästöjä ja alentaa polttoaineen kulutusta ja melutasoja rpm Ruiskutussuutin Järeä jäähdytetty pakokaasujen takaisinkierrätysjärjestelmä ERG Sylintereihin palautuvat, jäähdytetyt pakokaasut estävät hapen ja typen sitoutumista palotapahtuman aikana, vähentäen typpioksidipäästöjä, alentaen lämpörasitusta ja parantaen polttoainetehokkuutta. ECU (elektroninen ohjausjärjestelmä) Yhteispainejärjestelmä Syöttöpumppu Elektroninen ohjausjärjestelmä Komatsun elektroninen ohjausjärjestelmä valvoo koneen suorituskykyä optimoiden polttoainetehokkuuden ja melutasot äärimmäisen vaikeissakin työolosuhteissa. Uudelleen muotoiltu palotila Ilmasta ilmaan välijäähdytysjärjestelmä Jäähdyttämällä turboahtimen sylintereihin ahtaman ilman järjestelmä optimoi palamistehokkuuden, vähentää päästöjä ja parantaa moottorin suorituskykyä. Ilmanjäähdytin 4

5 PYÖRÄKUORMAAJA VERTAANSA VAILLA OLEVA SUORITUSKYKY Edistyksellinen rakenne kuormaajassa yhdistyvät ihanteellisesti poikkeuksellisen tehokas voimansiirtolinja, vahva hydrauliikka ja erinomainen vakavuus. Hyvän vetokyvyn ansiosta kauha on helppo täyttää tiukoistakin rintauksista ja ylläpitää korkeaa työtehoa autojen kuormauksessa. Vahvan hydrauliikan tukemana kauha täyttyy mahdollisimman nopeasti ja tehokkaasti. Hyvä stabiliteetti varmistaa koneen turvallisen työskentelyn silloinkin, kun kuormattava materiaali on poikkeuksellisen raskasta. Lisäksi vakiona oleva ajonvakausjärjestelmä vähentää materiaalin varisemista kauhasta ajon aikana. Kustannukset alenevat ja laakereiden ja holkkien käyttöikä pitenee. Täsmällistä hallintaa helposti :n hydrauliikka- ja ohjausjärjestelmien säätyvätilavuuksiset pumput toimittavat täsmälleen tarvittavan öljymäärän parantaen ratkaisevasti polttoainetehokkuutta. Komatsun CLSS-hydrauliikka antaa mahdollisuuden työlaitteen tarkkaan hallintaan ja varmistaa, että kauha, puomi ja hydraulisesti toimivat lisälaitteet liikkuvat juohevasti ja samanaikaisesti. Lukittava momentinmuunnin nopeuttaa kantamista Lukittava momentinmuunnin parantaa tuottavuutta ja polttoainetaloutta kantotehtävissä ja lyhyillä siirtomatkoilla. Kuljettaja voi kytkeä järjestelmän toimintaan 3. ja 4. vaihteilla. Ajonopeus kohoaa huomattavasti etenkin nousuissa suuremman vetokyvyn ansiosta. Samalla muuntimen tehohäviöt eliminoituvat ja polttoaineenkulutus pienenee merkittävästi. 5

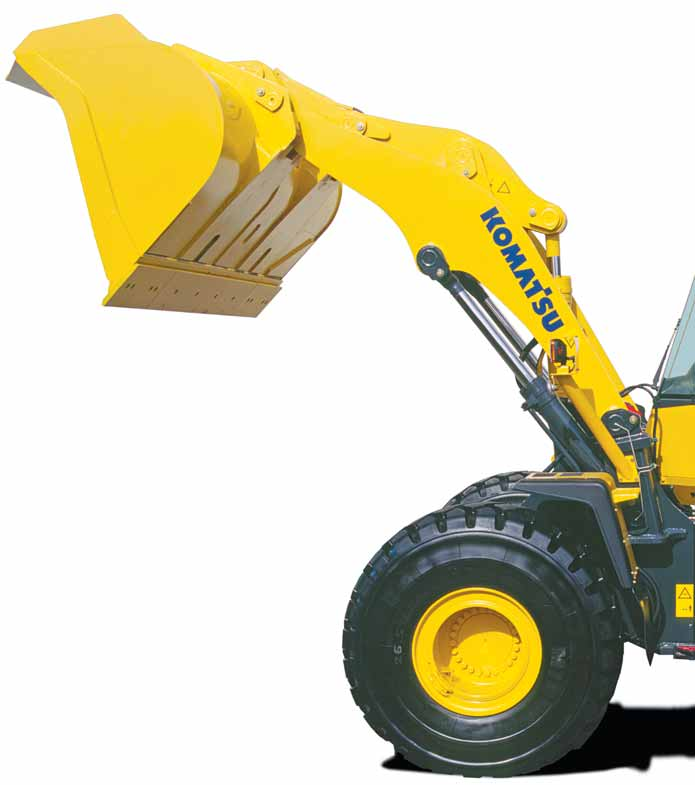

6 P YÖRÄKUORMAAJA ERINOMAINEN VAKAVUUS JA KETTERYYS Leveä raideväli ja pitkä akseliväli mm levyinen raideväli ja mm pituinen akseliväli takaavat :n erinomaisen vakavuuden joka riittää nopeisiin työkierroksiin epätasaisessakin maastossa materiaalia varistamatta ja mukavuudesta tinkimättä. 37º kääntökulma kumpaankin suuntaan tekee mallista poikkeuksellisen ketterän ja nopean ahtaissakin olosuhteissa. Suuri tyhjennyskorkeus ja erinomainen ulottuma Pitkien nostovarsien ansiosta tyhjennyskorkeus on mm ja ulottuma mm. Vaikuttavien lukemien mittausperusteena on käytetty 4,5 m³ sorakauhaa. 28-tonnisten, korkealaitaisten sora-autojen kuormaaminen on tällä koneella leikin tekoa. 6

7 PYÖRÄKUORMAAJA HELPPO JA MUKAVA AJAA Pehmeäliikkeiset ergonomiset työlaitteen hallintavivut Uusilla hydraulisesti esiohjatuilla ja sormenpäillä liikuteltavilla työlaitteen hallintavivuilla kuormaaminen on vaivatonta ja tarkkaa. Vipuja sekä koko hallintakonsolia on mahdollisuus säätää pituus- ja korkeussuunnassa. Hydrauliikkajärjestelmän hallintaan on lisävarusteena saatavana elektroninen esiohjaus. Sen etuja ovat mm. modulointitoiminto, joka hidastaa ja pysäyttää työlaitteen laskuliikkeen täysin tärinättömästi. Toiseksi nostoliikkeen rajoittimen ylempi ja alempi pysäytyskohta on helppo asettaa ohjaamossa olevalla kytkimellä helpottamaan kuljettajan työtä vaihtelevissa olosuhteissa. Kolmanneksi elektronisessa esiohjauksessa on työskentelyä nopeuttava puoliautomaattinen kauhan täyttötoiminto. Elektronisesti ohjatut, liikeradoiltaan lyhyet hallintavivut (lisävaruste) Yksivipuhallinta (lisävaruste) Lisävarusteena on tarjolla yksivipuhallinta, johon on myös yhdistetty suunnanvaihtokytkin. Servotehostettu vipu on helpoin ja mukavin tapa hallita työlaitetta ja vaihtaa tarvittaessa samanaikaisesti ajosuuntaa vivussa olevalla keinukytkimellä. Yksivipuhallinta on oikea valinta maansiirtotöihin. Vaistoava kaasupoljin Uusi vaistoava kaasupoljin toimii automaattisesti ja ohjaa kuljettajaa vaihtamaan oikealla hetkellä kuormitukseen nähden. Raskaissa työolosuhteissa, joissa tarvitaan suurta vetovoimaa ja rajua kiihtyvyyttä, kuljettajilla on taipumus painaa kaasupoljinta syvempään. Kone vaistoaa tämän ja vaihtaa suuremmalle vaihteelle mahdollisimman myöhään. Kevyissä töissä, joissa polttoaineenkulutus on tärkein tekijä, kuljettajan kaasujalka on huomattavasti kevyempi. Kone vaistoaa tämänkin tilanteen ja vaihtaa polttoainetehokkuuden parantamiseksi suuremmalle vaihteelle niin nopeasti kuin mahdollista. Uusi helppo joystick-ohjaus (lisävaruste) Lisävarusteena saatavan joystick-ohjausjärjestelmän avulla konetta on helppo ohjata kevyellä ranneliikkeellä tiukoissa kuormaustilanteissa. Ajosuunnan muutokset ja nopeusalueiden valinnat tehdään vivussa olevilla painikkeilla. Lisäksi käytettävissä on kaksi erilaista ohjausnopeutta sen mukaan, onko kysymyksessä tiukka V-liikeratainen autojen kuormaus vai materiaalin kantaminen pitemmällä siirtomatkalla. 7

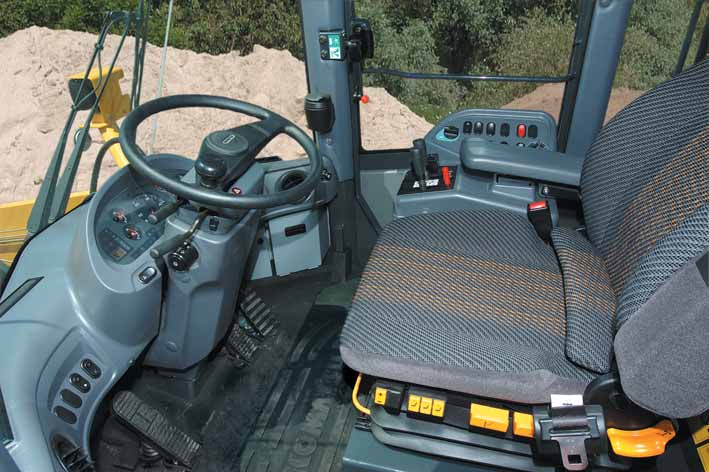

8 P YÖRÄKUORMAAJA SPACECAB -OHJAAMO Ylittämätön ajomukavuus ja paras näkyvyys joka suuntaan Henkilöautoon verrattavan erinomaisen ajomukavuuden tarjoava, kokoluokkansa tilavin ohjaamo. Suuresta raamittomasta tuulilasista avautuu esteetön näkyvyys kauhalle ja renkaille. Alaspäin viisto konepeitto parantaa näkyvyyttä taaksepäin. 73 db(a) melutaso tekee tästä viskoosivaimentimien varaan asennetusta ohjaamosta yhden kokoluokkansa hiljaisimmista. Oman lisänsä kuljettajan viihtyvyyteen tuovat tehdasasennettu ilmastointilaite sekä niska- ja ristiseläntuilla sekä lämmittimellä varustettu ilmajousitettu istuin. Runsailla säätömahdollisuuksilla varustettuun hallintakonsoliin sijoitetut lyhyet hallintavivut helpottavat työskentelyä ja parantavat ajomukavuutta. Kuljettaja pysyy virkeänä pitkienkin työvuorojen ajan. Turvallinen ja helppo kulku ohjaamoon Ohjaamoon kulku on helppoa portaita pitkin, joissa on itsepuhdistuvat, 8 eteenpäin kallistuvat askelmat. Takareunasta saranoidut ohjaamon ovet avautuvat täysin auki-asentoon ja myös oikean puoleinen ovi avautuu täysin avoimeksi. 8

9 PYÖRÄKUORMAAJA Tavanomainen ilmastointilaite Ilmajousitettu, lämmitettävä istuin Kylmä/kuuma eväslaatikko Pituus- ja korkeussuunnissa säädettävä ohjauspilari CD-radio Liukuikkuna 12 V ulosotto ohjaamossa (lisävaruste) Säilytyslokero Leveät, monisäätöiset käsinojat Pullonpidike 9

10 P YÖRÄKUORMAAJA HELPPO JA NOPEA HUOLTO EMMS - Valvontajärjestelmä Täysin uudentyyppinen, selkeästi jäsennelty valvontajärjestelmä, jonka lukemista helpottaa sen sijainti suoraan kuljettajan näkökentässä. Toimintahäiriön sattuessa valvontalaitteen näyttöön ilmestyy välittömästi yksityiskohtainen tekstiviesti kuljettajan valitsemalla kielellä. Vikamuistin ja toimintojen automaattisen tarkistuksen lisäksi järjestelmä näyttää myös määräaikaishuoltojen ajankohdat. Toiminto helpottaa merkittävästi huoltotyötä ja muistuttaa kuljettajaa riittävän ajoissa lähestyvistä öljyjen ja suodattimien vaihdoista. Järjestelmä pitää sekä kuljettajan että huoltoorganisaation koko ajan tietoisina koneen pääkomponenttien toimintakunnosta ja estää odottamattomien ongelmien syntymisen. E01 MAINTENANCE Pyörimissuuntaa nopeasti vaihtava tuuletin Kuljettaja voi ohjaamossa olevalla painikkeella vaihtaa aika ajoin tuulettimen pyörimissuuntaa pölyisissä olosuhteissa. Tämä käy päinsä työskentelyn aikana ilman, että moottoria tarvitsee pysäyttää. Automaattisesti vaihtuva pyörimissuunta Puhdistusaikoja on edelleen mahdollisuus lyhentää varustamalla kone automaattisesti pyörimissuuntaa vaihtavalla tuulettimella, ja asettaa vaihto tapahtuvaksi 10 minuutin - 2 tunnin määräajoin. Komtrax Komatsun koneen paikannusjärjestelmä Komatsun KOMTRAX - paikannusjärjestelmä tarjoaa uuden tehokkaan tavan koneittesi paikantamiseen ja seuraamiseen koska hyvänsä ja missä hyvänsä. KOMTRAX mahdollistaa koneen tarkan paikantamisen ja konetietojen reaaliaikaisen seurannan. GPS-lähetin ja satelliittiteknologia varmistavat, että järjestelmää voidaan käyttää pitkälle tulevaisuuteen ja että se täyttää sille asetetut vaatimukset nyt ja tulevina vuosina. 10

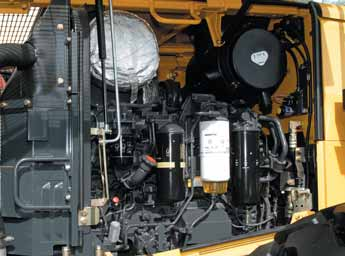

11 PYÖRÄKUORMAAJA Aikaa säästäväksi suunniteltu Pitkät huoltovälit ja hyvin esillä olevat huoltokohteet vähentävät kuormaajan kunnossapitoon kuluvaa aikaa ja kustannuksia. Kaasujouset keventävät ja helpottavat kaikkien ylöspäin aukeavien huolto-ovien avaamista päivittäisten huoltojen yhteydessä. Hyvin esillä olevat huoltokohteet Ylöspäin aukeavat huolto-ovet on suunniteltu siten, että tilaa huoltamiseen jää riittävästi. Huolto-ovien takana sijaitsevat kaikki päivittäiset huoltokohteet, joihin ulottuu hyvin maassa seisten. Keskitetysti sijoitetut suodattimet Kaikkien suodattimien keskittäminen samaan paikkaan lyhentää huoltoon kuluvaa aikaa merkittävästi. Ulkopuoliset tyhjennystulpat Kaikki öljyt ja nesteet voidaan tyhjentää huoltotyötä helpottavien ja valumia estävien ulkopuolisten venttiileiden kautta. Tehdasasennettu keskusvoitelujärjestelmä Keskusvoitelujärjestelmä vähentää päivittäiset huoltotyöt ehdottomaan minimiinsä. Järjestelmän hyvin suojattu järeä putkitus varmistaa jatkuvan voitelun ja koneen hyvän käyttövalmiuden. Ohjaamossa oleva elektroninen valvontalaite ilmaisee voitelujärjestelmässä ilmenevät toimintahäiriöt. Keskusvoitelu lisää koneen käyttövarmuutta ja alentaa korjaus- ja huoltokustannuksia. Tuotetuki ja varaosien saatavuus Ostaessasi Komatsu maarakennuskoneen sisältyy kauppaan paljon enemmän kuin pelkkä kone. Tuotetukipalvelumme ovat käytettävissäsi koneen koko pitoajan. Valikoimastamme löytyy sekä erilaisia ennaltaehkäiseviä huolto-ohjelmia että täydellisiä kaiken kattavia kaluston kunnossapitosopimuksia. Käyttöhäiriön sattuessa Komatsun tiheä dealeriverkosto sekä hyvä varaosapalvelu palauttaa koneesi nopeasti takaisin työhön. 11

12 P YÖRÄKUORMAAJA KAUHAT JA LISÄLAITTEET Sorakauha Sorakauhalle ominaisia piirteitä ovat hyvä tunkeutumis- ja irrotuskyky sekä erinomainen kuormanpito. Sorakauha voidaan varustaa leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla. Tasauskauha Yksiosaisen sileän pohjan ansiosta tasauskauha soveltuu hyvin sekä kuormaukseen että pinnan tasaukseen. Viistetyt sivulevyt parantavat kauhan tunkeutumiskykyä. Kauha on varustettu leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla sekä vaihdettavalla takaterällä. Irtomateriaalikauha Irtomateriaalikauha on oikea valinta irrallisen ja suhteellisen kevyen materiaalin käsittelyyn. Suorat sivureunat takaavat suuren kauhakapasiteetin, takareuna tekee tasoittamisen ja työmaan viimeistelyn helpoksi. Tämä irtomateriaalikauha voidaan varustaa joko huulilevyllä, johon on hitsattu kynnen tuppilot vaihdettaville kynsille tai pultatulla huulilevyllä. Erittäin kestävät kulutusosat Komatsun KVX, Kmax, ja Hensley osien takana on Komatsun laaja tieto-taito, joka tekee siitä johtavan kulutusosien markkinoijan kansainvälisillä markkinoilla. Laaja valikoima erittäin kestäviä kauhan kynsiä, kynsisegmenttejä ja kulutuslevyjä kattaa kaikki sovellukset kaikkein hankalimmissakin olosuhteissa. Hydraulinen pikaliitin pystyy vaihtamaan työlaitetta muutamassa sekunnissa kiilalukitukseen perustuvan HD-pikaliittimen avulla. Kiilalukitukseen perustuvassa liittimessä kauhan alatappien siirtymä rajoittuu mahdollisimman lyhyeksi. Tämän ansiosta nostovoimat säilyvät miltei muuttumattomina tappikiinnitteisiin työlaitteisiin verrattuna. Monipuolinen työlaitevalikoima Esimerkiksi tukkipihti: Tukkien käsittelyyn tarkoitetulla erikoiskaatosylinterillä varustettuna soveltuu vahvan rakenteensa ja tehokkaan hydrauliikkansa ansiosta hyvin tukkikoneeksi. Järeä kuormausrunko ja vahvat akselit takaavat erinomaisen käyttövarmuuden. 12

13 PYÖRÄKUORMAAJA TEKNISET TIEDOT MOOTTORI Malli... Komatsu SAA6D125E-5 Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytetty, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori, jossa jäähdytetty pakokaasujen ERG-kierrätysjärjestelmä Moottoriteho käyntinopeudella rpm ISO kw / 300 hv ISO 9249 (vauhtipyöräteho) kw / 299 hv Maks. suurin vääntömomentti/käyntinopeus Nm/1.400 rpm Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 11,04 l Tuulettimen tyyppi...hydraulinen Voitelujärjestelmä... Hammaspyöräpumppu, vesijäähdytteinen öljynjäähdytin ja mäntiä jäähdyttävät suuttimet Suodatin... Vedenerottimella varustettu päävirtasuodatin Ilmanpuhdistimen tyyppi... Kuiva ilmanpuhdistin, automaattinen pölynpoisto ja pölymäärän näyttävä esipuhdistin VAIHTEISTO Vaihteisto...Automaattinen powershift-vaihteisto Vääntömomentinmuunnin...Yksivaiheinen, yksiasteinen, 3-elementtinen Ajonopeudet km/h (26.5 R25 renkaat) Vaihde eteenpäin 5,9 11,3 20,3 33,2 muunnin lukittuna 21,5 37,0 taaksepäin 6,2 12,0 21,4 34,8 muunnin lukittuna 22,5 40,0 AKSELIT JA RENKAAT Vetojärjestelmä... 4-pyöräveto Etuakseli... Komatsu HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö (LSD-akselisto lisävarusteena) Taka-akseli... Komatsu HD-akseli, puolikevennetty vääntömomenttia suhteuttava tasauspyörästö, 26º kallistusvara, (LSD-akselisto lisävarusteena) Tasauspyörästö... Suora kartiohammaspyöräpari Päätepyörästö...Öljykylvyssä oleva planeettapyörästö Renkaat R25 PÄÄSTÖARVOT Moottorin päästöt...täyttää EU Vaihe IIIA ja EPA Tier III pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Stage II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,66 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,21 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. JARRUT Ajojarrut... Kaikkiin pyöriin vaikuttavat hydrauliset öljykylpylevyjarrut Seisontajarru... Öljykylvyssä olevat monilevyjarrut Hätäjarru... Käyttää seisontajarrua HYDRAULIIKKAJÄRJESTELMÄ Tyyppi... Komatsu CLSS (Closed Load Sensing System) Hydrauliikkapumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine bar Pumpun tuotto l/min Nosto-/kallistussylinterien lukumäärä...2/1 Tyyppi... Kaksitoiminen Sylinterimitat, halkaisija iskunpituus Nostosylinterit mm Kallistussylinteri mm Hydrauliikkajärjestelmän työkierrosaika nimelliskuorma kauhassa Nosto... 6,7 s Lasku (kauha tyhjänä)... 3,8 s Tyhjennys... 1,6 s OHJAUSJÄRJESTELMÄ Järjestelmä...Runko-ohjaus Tyyppi... Täyshydraulinen ohjaus Ohjauskulma kumpaankin suuntaan...37 Ohjauspumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine bar Pumpun tuotto l/min Ohjaussylintereiden lukumäärä... 2 Tyyppi... Kaksitoiminen Halkaisija x iskunpituus mm Pienin kääntösäde (26.5 R25 renkaiden ulkoreunasta mitattuna) mm OHJAAMO Kaksiovinen ohjaamo täyttää ISO 3471 ja SAE J1040c standardien ROPS -rakenteille asettamat vaatimukset sekä ISO 3449 standardin FOPS -rakenteita koskevat vaatimukset. Paineistettu ja ilmastoitu ohjaamo on meluvaimennettu ja asennettu nestettä sisältävien joustintukien varaan. ROPS = Koneen ympäripyörähtämisen kestävä rakenne FOPS = Putoavilta esineiltä suojaava rakenne TÄYTTÖMÄÄRÄT Jäähdytysjärjestelmä l Polttoainesäiliö l Moottoriöljy l Hydrauliikkajärjestelmä l Etuakseli l Taka-akseli l Vääntömomentinmuunnin ja vaihteisto l 13

14 P YÖRÄKUORMAAJA PÄÄMITAT JA SUORITUSARVOT Mitat ja suoritusarvot Kauhan tyyppi Sorakauha Tasauskauha ilman hampaita hampailla varustettuna pultattu terä ilman hampaita hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä Kauhan tilavuus (ISO 7546 kukkura) m³ 4,5 4,5 4,65 4,65 4,65 4,8 4,5 4,65 Myyntikoodi 3947 C01 C02 C03 C15 C16 C17 C42 C43 Materiaalin tiheys t/m³ 1,8 1,75 1,7 1,7 1,7 1,6 1,75 1,65 Kauhan paino kg Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 37º ohjauskulmalla kg Irrotusvoima kn Nostokyky maanpinnan tasossa kn Työpaino (ilman lisävastapainoa) kg Kääntösäde renkaasta mitattuna mm Kääntösäde kauhan kulmasta mitattuna mm a Ulottuma 45º tyhjennyskulmalla mm b Tyhjennys. 45º tyhjennyskulmalla mm c Saranatapin korkeus mm d Kauhan takareunan korkeus mm e Kaivusyvyys mm f Suurin kuormaus. 45º tyhjennyskulmalla mm A Kokonaispituus kauha maassa mm B Akseliväli mm C Kauhan leveys mm D Leveys renkaista mitattuna mm E Raideleveys mm F Maavara mm H Kokonaiskorkeus mm Ilmoitetut mitat perustuvat 26.5 R25 renkaisiin. Tyhjennyskorkeudet ja ulottumat on mitattu leikkuuterästä tai pultatusta terästä.

15 PYÖRÄKUORMAAJA Mittojen ja painojen muutokset: Lisävastapaino (taakse) Lisävastapaino (taakse + sivuille) 26.5 R25 renkaat XLD D1A L R25 renkaat XMINE D2 L5 Työpaino kg kg kg kg Staatt. kaatokuorma runko suorana kg kg kg kg Staatt. kaatokuorma 37 ohjauskulmalla kg kg kg kg Kokonaiskorkeus (A) mm mm Ulottuma 45º tyhjennyskulmalla - 35 mm - 29 mm Tyhjennys. 45º tyhjennyskulmalla + 35 mm + 45 mm Leveys renkaista mitattuna + 17 mm + 45 mm Kokonaiskorkeus (H) + 35 mm + 45 mm % Kauhan täyttökerroin Kauhan tilavuus (m³) 5,0 4,8 4,5 4, Irtomateriaalikauha Irrotetun tai murskatun materiaalin käsittelyyn Sora- ja tasauskauhat Soveltuvat parhaiten tie- ja maarakennukseen sekä kantamiseen Järeä sorakauha Erityisen kuluttavien materiaalien irrotukseen ja kuormaukseen Louhoskauha Räjäytettyjen, erittäin kuluttavien materiaalien kuormaukseen Materiaalin tiheys (kg/m³) Irtomateriaalikauha Järeä sorakauha Louhoskauha Suora terä V-terä ilman hampaita hampailla varustettuna pultattu terä ilman hampaita hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä 4,9 4,9 5,0 4,5 4,5 4,65 4,5 4,6 C44 C45 C46 C35 C36 C37 C65 C66 1,6 1,6 1,55 1,75 1,7 1,65 1,65 1, Tyypillisiä materiaalien tiheyksiä (kg/m³) Basaltti Bauksiitti, kaoliini Multa, kuiva varastoitu Multa, märkä kaivettu Kipsi, louhittu Kipsi, murskattu Graniitti, louhittu Kalkkikivi, louhittu Kalkkikivi, murskattu Sora, seulomaton Sora. kuiva Sora, kuiva, 6-50 mm Sora, märkä, 6-50 mm Hiekka, kuiva, irtonainen Hiekka, kostea Hiekka, märkä Hiekka ja savi, irtonainen Hiekka ja sora, kuiva Hiekkakivi Saviliuske Kuona, rikottu Kivimurske Savi, häiriintymätön Savi, kuiva Savi, märkä Savi ja sora, kuiva Savi ja sora, märkä
