1 Luettelo Laitevalmistajaratkaisut

2

3 Ota itsellesi aikaa Kaikella todennäköisyydellä, asiat ovat sinulla samoin kuin monella muulla toimialallamme. Liiketoiminnan vaatimustaso kasvaa koko ajan, sen muuttuessa päivä päivältä monimutkaisemmaksi ja suurempi määrä haasteita odottaa meitä yhä kiihtyvällä tahdilla. Sen tuloksena, luotaessa räätälöityjä ratkaisuja uusia rakennuksia varten ja saneerattaessa asiakkaan tiettyjen tarpeiden mukaan, aika on usein puuttuva luonnonvara. Mutta tänä päivänä ja tässä iässä, todelliset mahdolliisuudet ovat käsillä. Tarjoamalla uusia konsepteja kiinteistöautomaatioon, energiatehokkuuteen, ja uusiutuvan energian käyttöön, pystymme tekemään asiakkaittemme päivittäisistä tehtävistä turvallisempia ja mukavampia varmistaen samalla, että liiketoimintamme kehittyy dynaamisesti. Hager työllistää yli 800 kehittäjää, jotka työskentelevät jatkuvasti näiden ratkaisujen parissa ympäri maailmaa. Toisin sanottuna: käytämme aikamme luodaksemme aidosti uraa uurtavia innovaatioita ja älykkäitä teknologioita jotka ovat yhtä nopeita asentaa kuin niitä on helppo käyttää. Ja tottakai, jatkamme kaikkien luotettavien tuotteiden ja turvallisten ratkaisujen, joista Hager on tunnettu, toimittamista sinulle. Olemme tehneet tätä noin 60 vuoden ajan. Ja olemme näin menestyksekkäitä vain siksi että luottamuksesi meihin pysyy vankkumattomana. Haluan käyttää tilaisuuteni ilmaista lämpimät kiitoksemme sinulle tästä jatkuvasta luottamuksestasi meihin ja suositella että tutustut huolella uuteen luetteloomme, joka toimii käytännöllisenä työkaluna sähkösuunnitteluun. Pyydämme että tutustut luetteloon aika ajoittain. Se tarjoaa kätevän katselmuksen kaikista ratkaisuistamme, joita emme käytä ainoastaan säästääksemme runsaasti sinun aikaa säästämiseksi vaan myös tarttuaksemme jatkuvasti uusiin myyntipotentiaaleihin. Ja siltä varalta jos sinulle herää kysymyksiä: yhteystiedot paikalliselle tukipalvelulle löytyvät luettelon takasivulta. He auttavat sinua mielellään koska tahansa. Hager on aina sinun puolellasi kuten se on ollut kuuden vuosikymmenen aikana ja tulee olemaan osana sähköistyvää tulevaisuutta joka meillä on edessämme. Me Hagerilla odotamme innolla tämän ajan muovaamista kanssasi. Lämpimin terveisin, Daniel Hager CEO of Hager Group

4 Berker Integro Berker Integro Moduulirungot Berker Integro Flow Berker Twin Berker Twin-Box Berker Integro-Box Kojepistorasiat Liite

5 Tuotekonsepti, Katsaus väreistä Pistorasiat, tele/tietoverkko, Kytkimet, Painikkeet, Kiertovalonsäätimet, Ohjausyksiköt, Lisätarvikkeet 12 Integro Peitelevyt, Pinta-asennuskotelot 44 Integro Flow Pistorasiat, Kannet, Keskiölevyt, Peitelevyt 52 Twin Yksilölliset kojeyhdistelmät, Asennusohjeet, Yhdistelmät, Lisätarvikkeet 58 Twin-Box Integro Box Schuko-pistorasialla, Integro Box - asennuspakkaus 64 Integro-Box Yleiskatsaus kojepistorasiat, Integro-pistorasiat 68 Koje- Pistorasiat Puhdistusohjeet, Tekniset tiedot, Myyntiehdot, Tuotekatsaus 72 Liite

6 Uusi Berker Integro Berker Integro -kalustejärjestelmä täyttää korkeimmat vaatimukset: mutoilultaan modernit vaihtoehdot, nopea asennus, nykyaikaisten multimediajärjestelmien integrointi. Lisänä valikoiman houkuttelevan muodikkaat väri- ja pintavaihtoehdot joustavaan sisustussuunnitteluun. Erittäin ohut rakenne - soveltuu käytettäväksi erityisesti asuntovaunuissa, ambulansseissa, keittiökalusteissa, sähkölaitteissa tai huonekaluvalmistukseen ja kylpyhuonekalusteisiin Täyttää myös erikoisvaatimukset, esimerkiksi veneen rakennuksessa ja laboratorioissa Modulaarinen tuotekonsepti Kolme erilaista, modernia designvaihtoehtoa saatavilla - Integro Flow, Classic ja Pure Poikkeuksellisen laaja valikoima värejä Elegantti kiiltävä ja matta -strukturoidut pinnat pinnaltaan sileä Värit, merkinnät ja materiaalit voidaan räätälöidä asiakkaan tarpeiden mukaan. 6

7 7

8 8

9 9

10 Berker Integro Modulaarinen tuotekonsepti Berker Integro -kalustejärjestelmä jatkaa Berkerin perinteitä modulaariselle tuotekonseptille. Tässä mielessä Berker Integro -moduulirungot on valmiiksi täydennetty yhdenmukaisilla toimintopeiteosilla kuten vipu, asettelunuppi ja keskiölevy. Niinpä moduulirungon kanssa valittavaksi jäljelle jää valittavaksi sopivan värinen peitelevy Integro Flow -sarjasta. Kokonainen tuote on valmis. Sen lisäksi Berker Integro vakuuttaa sarjan tuotteiden syvyydellä joka täyttää kaikki vaatimukset. Alkaen yksinkertaisesta TV/ audio-ratkaisun liitännästä valaisimen kytkentään ja kansainvälisten liitäntäjärjestelmien standardointiin Berker Integron avulla löydät oikean ratkaisun tarpeisiisi. Löydä moduulirunko sunniteltuun sovellukseen Valitse peitelevyvaihtoehto + 1 haluttu väri = 2 Yhdistä kokonaiseksi tuotteeksi 2 Vipu Kytkimet Painikkeet askelille Vipu Kytkimet SCHUKO-pistorasia päälle/poiskontrollikytkin USB-latauspistorasia 230 V Pistorasia 12 V Lisäperusversiot - moduulirungot: TV-/Audio ja kansainväliset pistorasiat Vipupainike, verhopainike Lisäpeitelevyversiot: merkintäikkunalla kontrolli-ledin linssillä IP44 tiivisteen kanssa 1 peitelevy 1-3 -osainen soveltuu pysty- ja vaaka-asennukseen 2 Kokonaiset tuotteet ja useiden kalusteiden yhdistelmät näytetään vain esimerkkinä 10

11 Berker Integro Kokonais värivalikoima Berker Integro -sarjan tuotteiden kojesyvyys kuten myös toiminto- ja maaversiot täydennettynä laajalla valikoimalla väri ja pintaversioita. Alla esiteltynä vakiovärivaihtoehdot Integro Flow -sarjan korkealaatuisin pintamateriaalein. Ylimääräiset värit ja pintamateriaalivaihtoehdot mahdollisia erikseen kysyttäessä. Värivaihtoehdot Pinnan tyyppi Vastaa RAL-sävy Integro FLOW ruskea matta RAL 8017 antrasiitti matta RAL 7021 harmaa kiiltävä RAL 7038 puhtaanvalkoinen kiiltävä RAL 9010 musta kiiltävä RAL 9005 kromi matta, maalattu RAL 9006 kromi kiiltävä, galvanoitu RAL 9023 kromi matta, galvanoitu RAL 9006 ruostumaton teräs maalattu RAL 9022 kulta kiiltävä, galvanoitu PISTORASIAT punainen kiiltävä RAL 3002 vihreä kiiltävä RAL 6032 oranssi kiiltävä RAL

12 Berker Integro Moduulirungot Pieni - mutta käytännössä välttämätön. Moduulirunkojen pyöreät toimintoelementit antavat jokaiselle yksikölle ominaisen leiman. Kalusteiden minimaalisten mitat ja pieni asennussyvyys tekevät niistä erittäin monipuolisia. Tuotevalikoiman uskomaton laajuus merkitsee sitä, että käytettävissäsi on erinomainen valikoima toimintoja ja sitä myötä optimaalinen ratkaisu kaikkiin projekteihin. Helppo asentaa, erikoistyökaluja ei tarvita Nopea asennus asennusaukkoon pikakiinnityksellä SNAP IN Erikoisratkaisut, kuten asennus peileihin, lasiin tai IP44-sovelluksiin Sisältää monipuoliset multimediajärjestelmät Laaja valikoima kansainvälisiä pistorasiajärjestelmiä Erikseen merkityt tuotteet soveltuvat roiskevesitiiviisin IP44 asennuksiin käytettäessä yhteensopivan tiivisteen kanssa. 12

13 Integro Schuko-pistorasiat 14 Kansainväliset pistorasiajärjestelmät 16 Pistorasiat maadoitustapilla 20 Pistorasiat ilman maadoituskosketinta 20 Liitäntäkojeet 12 V 21 USB-latauspistorasia 24 TV/multimedia 35 Vipukytkimet 31 Verhopainikkeet 35 Verhopainike 36 Napaisuudenvaihtopainikeet 37 Kojekytkimet V -ohjausyksiköt 39 Kotelotarvikkeet 39 13

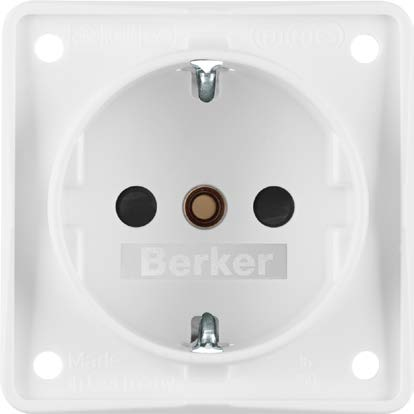

14 Berker Integro moduulirungot SCHUKO-pistorasiat SCHUKO-pistorasiat SCHUKO-pistorasiat keskiölevyt thermoplast-muovista Duroplast-runko Koskettimet tehty kupariseoksesta 4-pisteruuvikiinnitykseen Merkityt tuotteet soveltuvat roiskevesisuojattuihin IP44-uppoasennuksiin ainoastaan käytettäessä yhteenso pi van tiivisteen ja saranakannellisen peitelevyn kanssa (merkintä IP44 ). SCHUKO-pistorasia 74 - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevyt saranakannella ja merkintä IP ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta SCHUKO-pistorasia 74 - Korotettu kosketussuojaus - jousiliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A Maadoitusliuskojen kiristyvoimat TNO vaatimusten mukai ses ti. Standardi NEN 1010 Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevyt saranakannella ja merkintä IP ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

15 Berker Integro moduulirungot SCHUKO-pistorasiat SCHUKO-pistorasiat jousiliittimin Integro Pikakiinnityksellä Merkityt tuotteet soveltuvat roiskevesisuojattuihin IP44-uppoasennuksiin ainoastaan käytettäessä yhteenso pi van saranakannellisen peitelevyn kanssa (merkintä IP44 ). SCHUKO-pistorasia 45, SNAP IN 1.8 mm 77 - Korotettu kosketussuojaus - jousiliittimet etäisyydentiivistysrenkaalla viistoasennukseen Nimellisjännite 250 V~ Nimellisvirta 16 A Asennuspinnan paksuus 1,8 mm (± 0,2 mm) Maadoitusliuskojen kiristyvoimat TNO vaatimusten mukai ses ti. Ei sovellu kosketussuojarasioille (kevyet väliseinät). Standardi NEN 1010 Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Valinnainen Peitelevyt saranakannella ja merkintä IP harmaa matta SCHUKO-pistorasia 45, SNAP IN 1.8 mm 77 - Korotettu kosketussuojaus - ruuviliittimet etäisyydentiivistysrenkaalla viistoasennukseen Nimellisjännite 250 V~ Nimellisvirta 16 A Asennuspinnan paksuus 1,8 mm (± 0,2 mm) Ei sovellu kosketussuojarasioille (kevyet väliseinät). Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Valinnainen Peitelevyt saranakannella ja merkintä IP harmaa matta SCHUKO-pistorasia 45, SNAP IN 2.8 mm 77 - Korotettu kosketussuojaus - jousiliittimet etäisyydentiivistysrenkaalla viistoasennukseen Nimellisjännite 250 V~ Nimellisvirta 16 A Asennuspinnan paksuus 2,8 mm (± 0,2 mm) Maadoitusliuskojen kiristyvoimat TNO vaatimusten mukai ses ti. Ei sovellu kosketussuojarasioille (kevyet väliseinät). Standardi NEN 1010 Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Valinnainen Peitelevyt saranakannella ja merkintä IP harmaa matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 15

16 Berker Integro moduulirungot Kansainväliset pistorasiajärjestelmät SCHUKO-pistorasia kontrollitoiminnolla Pikakiinnityksellä SCHUKO-pistorasia 45, LED-merkkivalolla, SNAP IN 2 mm 74 - Korotettu kosketussuojaus - jousiliittimet Nimellisvirta 16 A Käyttöjännite 250 V~ LED-virta 1 ma Asennuspinnan paksuus 2 mm etäisyydentiivistysrenkaalla viistoasennukseen Peitelevyt saranakannella Peitelevy Maadoitusliuskojen kiristyvoimat TNO vaatimusten mukai ses ti. Ei sovellu kosketussuojarasioille (kevyet väliseinät). Standardi NEN 1010 Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan antrasiitti matta harmaa matta puhtaanvalkoinen matta punainen matta vihreä matta oranssi maalattu Kansainväliset pistorasiajärjestelmät NEMA-pistorasiat Pistorasia maadoituskoskettimella USA/CANADA NEMA 5-15 R 74 - ruuviliittimet Nimellisjännite 125 V~ Nimellisvirta 15 A 2-napainen + maadoitus Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Kytkentäliittimet soveltuvat ainoastaan liitäntään kiinteille joh ti mil le. Standardi NEMA 5-15 R ruskea matta, runko, ruskea puhtaanvalkoinen matta, runko valkoinen musta matta, runko musta ruskea matta, runko, ruskea puhtaanvalkoinen matta, runko valkoinen musta matta, runko musta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

17 Berker Integro moduulirungot Kansainväliset pistorasiajärjestelmät Pistorasia maadoituskoskettimella USA/CANADA NEMA 6-20 R - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 20 A 2-napainen + maadoitus Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Integro Kytkentäliittimet soveltuvat ainoastaan liitäntään kiinteille joh ti mil le. Standardi NEMA 6-20 R ruskea matta, runko, ruskea harmaa kiiltävä, runko valkoinen puhtaanvalkoinen kiiltävä, runko valkoinen musta kiiltävä, runko, ruskea Australialainen pistorasia ruskea matta, runko, ruskea antrasiitti matta, runko, ruskea harmaa kiiltävä, runko valkoinen puhtaanvalkoinen kiiltävä, runko valkoinen musta kiiltävä, runko, ruskea Pistorasia maadoituskoskettimella AUSTRALIA 10 A 74 - ruuviliittimet 2-napainen + maadoitus kosketinruuvit, ristipää, koko PH2 Nimellisjännite 250 V~ Nimellisvirta 10 A Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta, runko musta antrasiitti matta, runko musta harmaa matta, runko musta puhtaanvalkoinen matta, runko valkoinen musta matta, runko musta Pistorasia maadoituskoskettimella AUSTRALIA 15 A 74 - ruuviliittimet 2-napainen + maadoitus kosketinruuvit, ristipää, koko PH2 Nimellisjännite 250 V~ Nimellisvirta 15 A Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta, runko musta antrasiitti matta, runko musta harmaa matta, runko musta puhtaanvalkoinen matta, runko valkoinen musta matta, runko musta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 17

18 Berker Integro moduulirungot Kansainväliset pistorasiajärjestelmät Tanskalaiset pistorasiat Pistorasia maadoituskoskettimella TANSKA 74 - Korotettu kosketussuojaus 2-napainen + maadoitus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 13 A Standardi DK/SR D1 Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen musta matta Italialaiset pistorasiat antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Pistorasia maadoituskoskettimella ITALIA - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A 2-napainen + maadoitus Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Ei sovellu kiinnitykseen kiristysrenkaalla! Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan antrasiitti matta, runko musta puhtaanvalkoinen matta, runko valkoinen musta matta, runko musta Sveitsiläiset pistorasiat Pistorasia maadoituskoskettimella SVEITSI tyyppi ruuviliittimet 2-napainen + maadoitus Nimellisjännite 250 V~ Nimellisvirta 10 A Ei sovellu kiinnitykseen kiristysrenkaalla! Kytkentäliittimet IEC mukaan Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta antrasiitti matta musta matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

19 Berker Integro moduulirungot Kansainväliset pistorasiajärjestelmät Pistorasia maadoituskoskettimella SVEITSI tyyppi ruuviliittimet 2-napainen + maadoitus Nimellisjännite 250 V~ Nimellisvirta 16 A Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Integro Ei sovellu kiinnitykseen kiristysrenkaalla! Kytkentäliittimet IEC mukaan British Standard -pistorasiat ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Pistorasia maadoituskoskettimella BRITISH STANDARD - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 13 A 2-napainen + maadoitus Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Standardi BS 1363 antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 19

20 Berker Integro moduulirungot Pistorasiat ilman maa doi tus kos ke tin ta Pistorasiat maadoitustapilla Merkityt tuotteet soveltuvat roiskevesisuojattuihin IP44-uppoasennuksiin ainoastaan käytettäessä yhteenso pi van tiivisteen ja saranakannellisen peitelevyn kanssa (merkintä IP44 ). Ranskalaiset/belgialaiset pistorasiat Pistorasia maadoitustapilla 74 - Korotettu kosketussuojaus 2-napainen + maadoitus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevyt saranakannella ja merkintä IP antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Pistorasiat ilman maadoituskosketinta Hollantilaiset pistorasiat Pistorasia ilman maadoituskosketinta ALANKOMAAT 74 - Korotettu kosketussuojaus 2-napainen - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A Pesän syvyys 14,5 mm Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

21 Berker Integro moduulirungot Liitäntäkojeet 12 V Euro-American Standard -pistorasiat Integro Pistorasia ilman maadoituskosketinta EURO-AMERICAN STANDARD - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 10 A 2-napainen Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Ei sovellu SCHUKO-tulpalle DIN mukaan. Standardi GB 1002 Kytkentäliittimet IEC mukaan antrasiitti matta puhtaanvalkoinen matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Liitäntäkojeet 12 V Pistorasia 12 V Nimellisvirta Käyttöjännite Lattaliitinkoko (koko leveys x koko leveys) maks. 16 A V 6,3 x 0,8 mm Huomio: Käytettäessä 12 V -liitintä (tyyppi 4637), huomioi maks. nimel lis vir ta 8 A. DIN EN ISO 4165 jousiliittimillä pikakiinnitykseen Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Pistoke 12 V ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta matta ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 21

22 Berker Integro moduulirungot Liitäntäkojeet 12 V Tehopistorasia 12 V Käyttöjännite Nimellisvirta kun 1.5 mm² Nimellisvirta kun 2.5 mm² Lattaliitinkoko (koko leveys x koko leveys) V maks. 15 A maks. 20 A 6,3 x 0,8 mm jousiliittimillä pikakiinnitykseen Ei sovellu kosketussuojarasioille (kevyet väliseinät). Ei sovellu asennettavaksi pinta-asennuskoteloon. Täyttää ehdot SAE J563 (Helmikuu 2009), VW-standardi TL82285 (Huhtikuu 2007) ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta matta ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä Tehopistorasia 12 V, merkinnällä 20 A moottoriajoneuvoille Käyttöjännite Nimellisvirta kun 1.5 mm² Nimellisvirta kun 2.5 mm² Lattaliitinkoko (koko leveys x koko leveys) V maks. 15 A maks. 20 A 6,3 x 0,8 mm jousiliittimillä pikakiinnitykseen Ei sovellu kosketussuojarasioille (kevyet väliseinät). Ei sovellu asennettavaksi pinta-asennuskoteloon. antrasiitti matta Tehopistorasia 12 V, merkinnällä 10 A moottoriajoneuvoille Nimellisvirta Käyttöjännite Lattaliitinkoko (koko leveys x koko leveys) maks. 10 A V 6,3 x 0,8 mm jousiliittimillä pikakiinnitykseen Ei sovellu kosketussuojarasioille (kevyet väliseinät). Ei sovellu asennettavaksi pinta-asennuskoteloon. antrasiitti matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

23 Berker Integro moduulirungot Liitäntäkojeet 12 V Pistorasia 12 V + SAT Nimellisvirta maks. 10 A Käyttöjännite 12 V= kaksois F-pistokkeella jousiliittimillä pikakiinnitykseen Integro Ei soveltuva peitelevyille saranoiduilla kansilla. Sateliitti-TV -signaalien vastaanottoon ja samanaikaisesti sovel tu vien TV-laiteiden tehonsyöttöön. ruskea matta antrasiitti matta puhtaanvalkoinen matta musta matta ruskea matta antrasiitti matta puhtaanvalkoinen matta musta matta Pistorasia 12 V + TV Käyttöjännite 12 V= Nimellisvirta maks. 10 A IEC- ja F-pistokkeella jousiliittimillä pikakiinnitykseen Maanpäällisten tai kaapeliliitettyjen TV -signaalien vastaan ot toon ja samanaikaisesti soveltuvien laitteiden tehon syöt töön. Ei soveltuva peitelevyille saranoiduilla kansilla. antrasiitti matta puhtaanvalkoinen matta Pistorasia 12 V + Radio Käyttöjännite 12 V= Nimellisvirta maks. 10 A IEC- ja F-pistokkeella jousiliittimillä pikakiinnitykseen Maanpäällisten tai kaapeliliitettyjen radiosignaalien vastaan ot toon ja samanaikaisesti soveltuvien laitteiden tehon syöt töön. Joissain maissa tätä runkoa voidaan käyttää myös TVvas taan ot toon. Ei soveltuva peitelevyille saranoiduilla kansilla. antrasiitti matta puhtaanvalkoinen matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 23

24 Berker Integro moduulirungot USB-latauspistorasia USB-latauspistorasia Mobiililaitteiden lataamiseksi USB-kaapelilla Oikosulku- ja ylikuormitussuojattu (elektroninen sulake) 230 V USB -latauspistorasia - ruuviliittimet Taajuus 50/60 Hz Tulojännite V~ Lähtöjännite 5 V= (± 5 %) Lähtövirta maks. 500 ma Tehonkulutus (lepotila) < 50 mw Johtimen poikkipinta (lanka) maks. 2,5 mm² 2:lla USB-pistokkeella tyyppi A Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Datansiirto ei mahdollinen! USB-liitynnät DIN EN mukaan antrasiitti matta puhtaanvalkoinen matta V USB -latauspistorasia Tulojännite V= Lähtöjännite 5 V= (± 5 %) Lähtövirta maks ma Tehonkulutus (lepotila) < 100 mw Datansiirto ei mahdollinen! USB-pistokkeella tyyppi A esiasennettu liityntäkaapeleilla (punainen, musta), pituus noin 15 cm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta, runko musta antrasiitti matta, runko musta harmaa kiiltävä, runko musta puhtaanvalkoinen kiiltävä, runko musta musta matta, runko musta ruskea matta, runko musta antrasiitti matta, runko musta harmaa kiiltävä, runko musta puhtaanvalkoinen kiiltävä, runko musta musta matta, runko musta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

25 Berker Integro moduulirungot TV/multimedia 12 V USB -latauspistorasia 2-osainen Tulojännite V= Lähtöjännite 5 V= Lähtövirta maks. per lähtö 2,5 A Tehonkulutus (lepotila) 100 mw Datansiirto ei mahdollinen! mobiililaitteiden kuten tablettien, älypuhelinten, navigoin ti lait tei den ja digitaalikameroiden lataukseen USBkaa pe lil la 2:lla USB-pistokkeella tyyppi A esiasennettu liityntäkaapeleilla (punainen, musta), pituus noin 15 cm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Integro ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta matta ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta matta TV/multimedia Antennirasiat Antenniliityntärasia TV DIN IEC-liittimellä (uros) juotetulle liitokselle Valinnainen Peitelevyt saranakannella sivu 48 sivu sivu ruskea matta, juotetulle liitokselle antrasiitti matta, juotetulle liitokselle puhtaanvalkoinen matta, juotetulle liitokselle musta matta, juotetulle liitokselle Antenniliityntärasia TV Ei soveltuva peitelevyille saranoiduilla kansilla DIN IEC-liittimellä (uros) Liitäntä F-järjestelmään takana ruskea matta, liitäntä F-järjestelmään antrasiitti matta, liitäntä F-järjestelmään harmaa matta, liitäntä F-järjestelmään puhtaanvalkoinen matta, liitäntä F-järjestelmään musta matta, liitäntä F-järjestelmään Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 25

26 Berker Integro moduulirungot TV/multimedia Antenniliityntärasia radio Ei soveltuva peitelevyille saranoiduilla kansilla. IEC-liittimellä (naaras) Liitäntä F-järjestelmään takana antrasiitti matta Antenniliityntärasia SAT Ei soveltuva peitelevyille saranoiduilla kansilla. kaksois F-pistokkeella antrasiitti matta puhtaanvalkoinen matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Antenniliityntärasia radio/sat Ei soveltuva peitelevyille saranoiduilla kansilla. IEC- ja F-pistokkeella Liitäntä F-järjestelmään takana ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Antenniliityntärasia radio/tv Ei soveltuva peitelevyille saranoiduilla kansilla. IEC-liittimillä (uros/naaras) Liitäntä F-järjestelmään takana puhtaanvalkoinen matta Antenniliityntärasia TV/SAT Ei soveltuva peitelevyille saranoiduilla kansilla. IEC- ja F-pistokkeella Liitäntä F-järjestelmään takana harmaa matta musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

27 Berker Integro moduulirungot TV/multimedia Multimediapistorasiat Integro USB/3.5 mm -audiopistorasia Taajuusalue ääni USB-tiedonsiirtonopeus Hz maks. 480 Mbit/s kaksoiliitin kullattu 3.5 mm, stereo USB kaksoisliitin tyyppi A, USB 2.0 yhteensopiva Mobiililaitteiden, kuten matkapuhelinten tai MP3-soit timien (mini audio), digitaalikameroihin ja tie to ko ne li sä laittei den (USB 2.0) liittämiseen. Huomioi kaapeli- ja laitevalmistajien ohjeita USB-kaa pelien maksimipituudelle. ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Teräväpiirtopistorasia Resoluutio Tiedonsiirtonopeus Video kaistanleveys Taajuusalue (vertikaali) maks x 1080 px maks. 8,16 Gbit/s maks. 165 MHz Hz HDMI kaksoiliittimellä tyyppi A, tukee HDMI -tekniik kaa (V 1.3 syväväreillä) 19-napainen kullatut koskettimet Korkearesoluutioisen ääni- ja kuvasignaalin digi taa li lä hetin lait tei den, kuten sateliittivastaanottimet ja DVD-soit timet, liittämiseksi LCD- tai plasmanäyttöihin. Noudata kaapeli- ja laitevalmistajien ohjeita HDMI-kaape lin maksimipituudelle. ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Cinch-pistorasia 3-osainen Ei soveltuva peitelevyille saranoiduilla kansilla. 1:llä cinch -kaksoisliittimellä videoliityntöihin (keltainen) 2:lla cinch -kaksoisliittimellä audioliityntöihin (punainen, valkoinen) ruskea matta antrasiitti matta harmaa matta puhtaanvalkoinen matta musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 27

28 Berker Integro moduulirungot TV/multimedia Audio-/videomoduulit Cinch-moduulipakkaus audio 75 2:lla Cinch-pistokkeella ja moduulikannakkeilla työkaluvapaat leikkaavat liittimet Johdin Ø 0,5... 0,65 mm (AWG 24-22) Johtimen poikkipinta 0,2 mm²... 0,325 mm² Mitat per moduuli (L x K x S) 15 x 18 x 35 mm Sovitelevy kahdelle MINI-COM moduulille puhtaanvalkoinen/punainen Cinch-moduuli video 75 Cinch-pistokkeella ja moduulikannatimella työkaluvapaat leikkaavat liittimet Johdin Ø 0,5... 0,65 mm (AWG 24-22) Johtimen poikkipinta 0,2 mm²... 0,325 mm² Mitat (L x K x S) 15 x 18 x 35 mm Sovitelevy kahdelle MINI-COM moduulille puhtaanvalkoinen/keltainen VGA-moduuli 75 Johtimen poikkipinta 1,5 mm² 15-napaisella D-sub miniature -pistokkeella Mitat (L x K x S) 31 x 18 x 35 mm vie 2 MINI-COM -moduulin tilan keskiölevystä SVGA-yhteensopiva ruuviliittimillä Sovitelevy kahdelle MINI-COM moduulille puhtaanvalkoinen/musta S-Video -moduuli 75 S-video ja moduulipidikkeellä työkaluvapaat leikkaavat liittimet Johdin Ø 0,5... 0,65 mm (AWG 24-22) Johtimen poikkipinta 0,2 mm²... 0,325 mm² Mitat (L x K x S) 15 x 18 x 35 mm Sovitelevy kahdelle MINI-COM moduulille puhtaanvalkoinen/musta Umpimoduuli Mitat (L x K x S) 15 x 18 x 35 mm Sovitelevy kahdelle MINI-COM moduulille puhtaanvalkoinen Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

29 Berker Integro moduulirungot TV/multimedia Dataviestintätekniikka Kannatinlevyt moduuliliittimille Integro Sovitelevy kahdelle MINI-COM moduulille Ei sovellu saranoidulle kannelle. Mini-Com 3.5 mm stereo liityntä-/yhdistymoduuleille Mini-Com BNC -liitinmoduuleille Mini-Com Cinch liityntä-/yhdistysmoduuleille Mini-Com D-Sub miniature 15-napaisille liittimille Mini-Com F-plug -yhdistysmoduuleille Mini-Com kaiutin johdin/banaaniliitinmoduuleille Mini-Com S-Video liityntä-/yhdistysmoduuleille Mini-Com -liittimille kat.3, kat.5e, kat.6, kat.6 10Gig Mini-Com -kuituliitinmoduuleille Mini-Com-umpimoduuleille 1-osainen 30 vinoilla pistokepesillä Audio-/videomoduulit sivu 28 Modulaariset liittimet sivu 30 Valmistaja tuotesarja Mini-Com -moduulit Panduit Tyyppi antrasiitti kiiltävä harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä Sovitelevy 1-osainen AMP-moduuliliittimille Aukkomitta (L x K) Ei sovellu saranoidulle kannelle. 14,9 x 20,7 mm AMP modulaarisille liittimille sarjat 110 Connect kat.3, kat.5, kat.5e ja kat.6 Valmistaja tuotesarja EMT modulaarinen liitin AMP Standard 110 Connect -liitin AMP MT-RJ -liitin AMP Intracom Telena Moduuliliittimet Brand-Rex CobiNet EFB Electronic Schumann SL-sarja työkaluton liitin AMP Tyyppi antrasiitti kiiltävä harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 29

30 Berker Integro moduulirungot TV/multimedia Sovitelevy 2-osainen BTR-/E-DAT -moduuleille Ei sovellu saranoidulle kannelle I BTR-umpimoduulille I BTR-koaksiaalimoduulille F/F I BTR-koaksiaalimoduulille F/IEC-pis tokkeel la I BTR-koaksiaalimoduulille F/IEC-liittimellä I BTR FCC -moduulille Kat.5e 8(8) I BTR FCC -moduulille Kat.6 8(8) I BTR E-Dat -moduulille kat.6a 8(8) 1309A0-I BTR E-Dat -moduuliliitynnällä 8(8) kat I BTR Op-Dat -moduulille ST I BTR Op-Dat -moduulille LC I BTR Op-Dat -moduulille LC Dätwyler Unilan -pistokemoduulille MS 1/8 kat Dätwyler Unilan pistokemoduulille MU 1/8 kat Dätwyler Unilan RJ45 läpimenoliitynnälle 25 vinoilla pistokepesillä Valmistaja tuotesarja Moduulit BTR NETCOM Tyyppi antrasiitti kiiltävä harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä Modulaariset liittimet Mini-liitin, 8-napainen Värikoodi A ja B TIA/EIA-568-B.2 mukaan leikkaavilla liittimillä Sovitelevy kahdelle MINI-COM moduulille UAE musta, RJ45, kat.3, ISDN-yhteensopiva (AWG 24-22) alumiini, RJ45, kat.5e, suojattu (AWG 24-22) RJ45, kat.6, suojattu (AWG 26) Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

31 Berker Integro moduulirungot Vipukytkimet Vipukytkimet Integro Merkityt tuotteet soveltuvat roiskevesisuojattuihin IP44-uppoasennuksiin ainoastaan käytettäessä yhteenso pi van tiivisteen ja IP44-merkityn peitelevyn kanssa. Päälle/pois-kytkin 75 Nimellisjännite 250 V~ merkinnöillä Kytkentävirta 16 AX Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu Vaihtokytkin 75 Nimellisjännite 250 V~ merkinnöillä Kytkentävirta 16 AX Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu kulta kiiltävä, galvanoitu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 31

32 Berker Integro moduulirungot Vipukytkimet Ristikytkin 75 Nimellisjännite 250 V~ merkinnöillä Kytkentävirta 16 AX Kosketussuojarasia Ø 45 mm Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu Päälle/pois -kontrollikytkin 2-napainen merkinnällä 0 Nimellisjännite 250 V~ Kytkentävirta 16 AX Esimerkiksi 16 A pistorasioiden kytkentään. merkinnöillä Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP puhtaanvalkoinen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

33 Berker Integro moduulirungot Vipukytkimet Päälle/pois -kontrollikytkin 2-napainen merkinnällä 0 - punainen linssi valaistus- ja valvontapiireille integroidulla hohtolampulla merkinnöillä 75 Integro Nimellisjännite 250 V~ Kytkentävirta 16 AX Hohtolamppuvirta 0,9 ma Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP antrasiitti matta kromi kiiltävä, galvanoitu ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi matta, maalattu ruostumaton teräs, matta, maalattu Päälle/pois -kontrollikytkin 2-napainen merkinnällä 0, 12 V - punainen linssi - valvonta-led valaistus- ja valvontapiireille integroidulla merkkivalo-ledillä merkinnöillä 75 Nimellisjännite 12 V= Kytkentävirta 5 A LED-virta 10 ma Kosketussuojarasia Ø 45 mm Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP ruskea matta antrasiitti matta puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 33

34 Berker Integro moduulirungot Vipukytkimet Moniosaiset vipukytkimet Kruunukytkin, yhteinen tuloliitin 75 Nimellisjännite 250 V~ merkinnöillä Kytkentävirta 16 AX Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu kulta kiiltävä, galvanoitu Kaksoiskytkin päälle/pois 12 V, erotetut tuloliittimet 75 Nimellisjännite 12 V merkinnöillä Kytkentävirta 5 A Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta antrasiitti matta musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

35 Berker Integro moduulirungot Verhopainikkeet Verhopainikkeet Integro Merkityt tuotteet soveltuvat roiskevesisuojattuihin IP44-uppoasennuksiin ainoastaan käytettäessä yhteenso pi van tiivisteen ja IP44-merkityn peitelevyn kanssa. Painike, sulkeutuva kosketin 75 Nimellisjännite 250 V~ merkinnöillä Hetkellinen kosketinvirta 10 A Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP antrasiitti matta harmaa kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu Painike, avautuva kosketin, valaistu 75 - punainen linssi valaistus- ja valvontapiireille integroidulla hohtolampulla merkinnöillä Nimellisjännite 250 V~ Hohtolamppuvirta 0,9 ma Hetkellinen kosketinvirta 10 A Käytettäessä useita neonhohtolamppuyksiköitä, lamp puvir ta voi aiheuttaa releen/pulssireleen toimintahäiriön. Korjaus: Kytke nollajohdin tai kytke kondensaattori 230 V (1 µf per 10 ma neonhohtolamppuvirtaa) kelan kanssa rin nak kain. Kosketussuojarasia Ø 45 mm Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Tiiviste IP 44 -sovelluksiin Peitelevy merkinnällä IP ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 35

36 Berker Integro moduulirungot Verhopainike Moniosaiset vipupainikkeet Kruunupainike, 2s kosketinta, yhteinen tuloliitin 75 Nimellisjännite 250 V~ merkinnöillä Hetkellinen kosketinvirta 10 A Kosketussuojarasia Ø 45 mm Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu Kruunupainike, erilliset tuloliittimet 75 Nimellisjännite 12 V~ merkinnöillä Hetkellinen kosketinvirta 5 A Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen kromi kiiltävä, galvanoitu Verhopainike Verhokruunupainike nuoli-symbolimerkinnällä Nimellisjännite 250 V~ Hetkellinen kosketinvirta 10 A Seuraa moottorivalmistajan ohjeita. sähköisellä ristilukituksella samanaikaisen aktivoinnin estä mi sek si merkinnöillä Kosketussuojarasia Ø 45 mm Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä graniitinmusta, silkki matta, maalattu kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

37 Berker Integro moduulirungot Napaisuudenvaihtopainikeet Napaisuudenvaihtopainikeet Integro Napaisuudenvaihtopainike, 6 kosketinta Käyttöjännite V= Lattaliitinkoko (koko leveys x koko leveys) 4,8 x 0,8 mm Hetkellinen kosketinvirta kun 24 V= 7,5 A Hetkellinen kosketinvirta kun 12 V= 15 A esim. asuntovaunujen askelmille kaksoisvaihtokoskettimella, käytettävissä avautuvina tai sulkeutuvina erillisillä tuloliittimillä 6 kosketinta takapinnalla jousiliittimillä pikakiinnitykseen Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen kromi kiiltävä, galvanoitu Napaisuudenvaihtopainike, 4 kosketinta, askelmerkinnöillä Käyttöjännite V= Hetkellinen kosketinvirta kun 12 V= 15 A Hetkellinen kosketinvirta kun 24 V= 7,5 A Lattaliitinkoko (koko leveys x koko leveys) 4,8 x 0,8 mm esim. asuntovaunujen askelmille 4 kosketinta takapinnalla jousiliittimillä pikakiinnitykseen Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen antrasiitti matta ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi matta, maalattu kromi matta, galvanoitu Napaisuudenvaihtopainike, 5 kosketinta, askelmerkinnöillä Käyttöjännite V= Hetkellinen kosketinvirta kun 12 V= 15 A Hetkellinen kosketinvirta kun 24 V= 7,5 A Lattaliitinkoko (koko leveys x koko leveys) 4,8 x 0,8 mm esim. asuntovaunujen askelmille 5 kosketinta takapinnalla jousiliittimillä pikakiinnitykseen Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen ruostumaton teräs, matta, maalattu ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 37

38 Berker Integro moduulirungot Kojekytkimet Napaisuudenvaihtopainike, 6 kosketinta, askelmerkinnöillä Käyttöjännite V= Hetkellinen kosketinvirta kun 12 V= maks. 15 A Hetkellinen kosketinvirta kun 24 V= maks. 7,5 A Lattaliitinkoko (koko leveys x koko leveys) 4,8 x 0,8 mm esim. asuntovaunujen askelmille kaksoisvaihtokoskettimella, käytettävissä avautuvina tai sulkeutuvina erillisillä tuloliittimillä 6 kosketinta takapinnalla jousiliittimillä pikakiinnitykseen Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen antrasiitti matta musta kiiltävä kromi kiiltävä, galvanoitu Napaisuudenvaihtopainike, 4 kosketinta, markiisimerkinnällä Käyttöjännite V= Hetkellinen kosketinvirta kun 12 V= 15 A Hetkellinen kosketinvirta kun 24 V= 7,5 A Lattaliitinkoko (koko leveys x koko leveys) 4,8 x 0,8 mm esim. asuntovaunujen markiiseille 4 kosketinta takapinnalla jousiliittimillä pikakiinnitykseen Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen antrasiitti matta kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu Napaisuudenvaihtopainike, 6 kosketinta, nuolisymbolimerkinnällä Käyttöjännite 24 V= Hetkellinen kosketinvirta kun 12 V= 15 A Hetkellinen kosketinvirta kun 24 V= 7,5 A Lattaliitinkoko (koko leveys x koko leveys) 4,8 x 0,8 mm Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm (poislukien matala malli) ja Ø 49 mm kans sa. kaksoisvaihtokoskettimella, käytettävissä avautuvina tai sulkeutuvina erillisillä tuloliittimillä 6 kosketinta takapinnalla Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen kromi kiiltävä, galvanoitu Kojekytkimet Päälle/pois-kytkin, 2-napainen USA/CANADA merkinnällä 0 ja I Nimellisjännite 250 V~ Kytkentävirta 16 A Lattaliitinkoko (koko leveys x koko leveys) 6,3 x 0,8 mm Kykin UL-listattu. jousiliittimillä pikakiinnitykseen Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen puhtaanvalkoinen matta antrasiitti matta musta matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

39 Berker Integro moduulirungot 1-10 V -ohjausyksiköt / Kotelotarvikkeet 1-10 V -ohjausyksiköt Integro 1-10 V -kiertopotentiometri peitelevyllä - asettelunuppi - pehmeälukitus Taajuus 50/60 Hz Käyttöjännite 230 V~ Kytkentävirta 6 A Ohjausvirta 50 ma Laitekotelon syvyys 22 mm Akselin mitta Ø 4 mm peruskirkkaus opetettavissa esim. loistelampuille ja PJ-halogeenilampuille elektronisten liitäntälaitteiden ja 1-10 V Tronic-muunta jien, 105 W kytkentään ja ohjaukseen päälle/pois-painokytkimellä oikosulku- ja ylikuormitussuojattu (lasiputkisulake) varasulakkeella merkinnöillä Saman valaistustason varmistamiseksi, käytä ainoastaan saman valmistajan elektronisia liitäntälaitteita ja loiste lamp pu ja. Sulakkeen vaihto mahdollista ilman kannen irrotusta. Älä asenna Berker Intergro -kosketussuojarasioiden, uppoa sen nus ko te loi den tai kiinnityskiristysrenkaan kanssa. Liityntä DIN EN mukaan ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä Kotelotarvikkeet Kosketussuojarasiat Palonkestoisuus VDE mukaan Kosketussuojarasia Ø 45 mm, matala 76 Kaapeli Ø maks. 12 mm vain kytkimille ja painikkeille Laitekotelon syvyys 22 mm kaapeliläpiviennillä Vedonpoistin ei sovellu lattakaapeleille. harmaa, ilman vedonpoistinta harmaa, vedonpoistimella Kosketussuojarasia Ø 45 mm 76 Kaapeli Ø maks. 12 mm kytkimille ja pistorasioille Laitekotelon syvyys 35,5 mm 4:lla kaapeliläpiviennillä 6 läpilyöntiaihiota Vedonpoistin ei sovellu lattakaapeleille. harmaa, ilman vedonpoistinta harmaa, vedonpoistimella harmaa, vedonpoistolla palosuojaussovelluksiin Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 39

40 Berker Integro moduulirungot Kotelotarvikkeet Kosketussuojarasia Ø 49 mm 76 Kaapeli Ø maks. 12 mm 2:lla kaapeliläpiviennillä Laitekotelon syvyys 38 mm Vedonpoistin ei sovellu lattakaapeleille. harmaa, ilman vedonpoistinta harmaa, 1:llä sisäisellä kaksoisvedonpoistimella sivussa Kosketussuojarasia Ø 49 mm, syvä 76 Kaapeli Ø maks. 12 mm 2:lla kaapeliläpiviennillä takaa Laitekotelon syvyys 45,5 mm 1 läpilyöntiaihio Vedonpoistin ei sovellu lattakaapeleille. harmaa, 1:llä ulkoisella kaksoisvedonpoistimella harmaa, 1:llä ulkoisella kaksoisvedonpoistimella palo suojaus so vel luk siin Kosketussuojarasia 2-osainen 76 Pituus 109 mm 2:lla kaapeliläpiviennillä Leveys 49 mm vaaka- ja pystyasennukseen Laitekotelon syvyys 37 mm 1 läpilyöntiaihio Johdin Ø maks. mm Vedonpoistimet eivät sovellu lattakaapeleille. Soveltuu ainoastaan 2-osaisille peitelevyille! harmaa, vedonpoistimella harmaa, 2:lla vedonpoistimella harmaa, vedonpoistimella harmaa, 2:lla vedonpoistimella Kosketussuojarasia 2-osainen pysty, syvä 76 Pituus 109 mm 4:lla kaapeliläpiviennillä takaa Leveys 48 mm pystyasennukseen Kaapeli Ø maks. 12 mm 3 läpilyöntiaihiota Laitekotelon syvyys 45,5 mm Vedonpoistin ei sovellu lattakaapeleille. Soveltuu ainoastaan 2-osaisille peitelevyille! harmaa, ilman vedonpoistinta harmaa, 1:llä ulkoisella kaksoisvedonpoistimella harmaa, 2:lla ulkoisella kaksoisvedonpoistimella Kosketussuojarasia 2-osainen vaaka, syvä 76 Pituus 48 mm 4:lla kaapeliläpiviennillä takaa Leveys 109 mm vaaka-asennukseen Kaapeli Ø maks. 12 mm 2 läpilyöntiaihiota Laitekotelon syvyys 45,5 mm Vedonpoistin ei sovellu lattakaapeleille. Soveltuu ainoastaan 2-osaisille peitelevyille! harmaa, 1:llä ulkoisella kaksoisvedonpoistimella harmaa, 2:lla ulkoisella kaksoisvedonpoistimella Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

41 Berker Integro moduulirungot Kotelotarvikkeet Kosketussuojarasia 3-osainen 76 Pituus 168 mm 6:lla kaapeliläpiviennillä, 1 per sivu, ylhäällä, alhaalla ja Leveys 49 mm 2 takana vaaka- ja pystyasennukseen Kaapeli Ø maks. 12 mm 5 läpilyöntiaihiota Laitekotelon syvyys 38 mm Integro Vedonpoistin ei sovellu lattakaapeleille. Kaikki laitteet voidaan vaihtoehtoisesti asentaa pystyyn tai vaakaan. Soveltuu ainoastaan 3-osaisille peitelevyille (paitsi tyyppi , ja ). Rajoitetut asennusvaihtoehdot ovat voimassa jos kaa peli kiin ni ke on asennettu etupintaan. harmaa, 1:llä vedonpoistimella Kosketussuojarasia Ø 58 mm liitinten lisäykseen 76 Kaapeli Ø maks. 12 mm Laitekotelon syvyys 35 mm Vedonpoistin ei sovellu lattakaapeleille. harmaa, ilman vedonpoistinta harmaa, 1:llä sisäisellä vedonpoistimella Lisätuotteet Kiristysrenkaat kiinnitykseen 77 Reikä Ø 50 mm Berker Integro -rungoille, esim. peiliasennuksiin. Kosketussuojarasia Ø 58 mm liitinten lisäykseen harmaa, materiaalipaksuus 5 mm tummanharmaa, materiaalipaksuus 4 mm puhtaanvalkoinen matta, materiaalipaksuus 6 mm Umpilevy kiinnityslevyllä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä kromi matta, maalattu ruskea matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä musta matta graniitinmusta, silkki matta, maalattu ruostumaton teräs, matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 41

42 Berker Integro moduulirungot Kotelotarvikkeet Asennussapluuna 3-osainen, pahvista Tarkkaan reikien poraukseen 1-osaisille laitteille ja 2- ja 3-osai sil le yhdistelmille. harmaa, kartonki Asennussapluuna, 2-osainen, rakenne alumiini Tarkkaan reikien poraukseen 1-osaisille laitteille ja 2-osai sil le yhdistelmille. anodisoitu alumiini Asennussapluuna, 3-osainen, rakenne alumiini Tarkkaan reikien poraukseen 1-osaisille laitteille ja 2- ja 3-osai sil le yhdistelmille. anodisoitu alumiini Uppoasennuspistoke kelluvalle lähdölle Johtimen poikkipinta (lanka) maks. 6 mm² Lääkintäteknisten laitteiden ja laboratoriolaitteiden eril liseen maadoitukseen. Liitäntäpinnit DIN mukaan keskiölevylle aukolla halkaisija 18,8 mm vihreä-keltaisella signaalirenkaalla Uppoasennuspistoke kelluvalle lähdölle Pistoke 12 V Nimellisvirta Käyttöjännite maks. 8 A V juotosliitynnällä Pistorasia 12 V Pistorasia 12 V musta matta Kaapeli- ja kanavaläpivienti Soveltuu myös pinta-asennuskehyksille ja uppoa sen nussar jo jen koteloille. kaapelille tai 15 x 15 mm asennuskanavalle Pinta-asennuskotelo korkea puhtaanvalkoinen musta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

43 Berker Integro moduulirungot Kotelotarvikkeet Tuotteet Truma-laitteille Integro Peitelevy 1-osainen Truma-laitteille Käytettäväksi vain Truma-laitteiden kanssa! antrasiitti matta kromi kiiltävä, galvanoitu ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi matta, maalattu kromi kiiltävä, galvanoitu ruostumaton teräs, matta, maalattu Peitelevy 2-osainen Truma-laitteille Käytettäväksi vain Truma-laitteiden kanssa! ruskea matta antrasiitti matta ruskea matta antrasiitti matta kromi matta, maalattu Peitelevy 3-osainen Truma-laitteille Käytettäväksi vain Truma-laitteiden kanssa! ruskea matta antrasiitti matta ruskea matta antrasiitti matta kromi matta, maalattu Umpilevy Truma-peitelevyille ruskea matta antrasiitti matta harmaa matta musta matta kromi matta, maalattu ruskea matta antrasiitti matta kromi matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 43

44 Berker Integro Flow Nykyaikainen ratkaisu kaikkiin asennusympäristöihin - linjakkaat reunat ja suorat kulmat, yhdistettynä pyöristettyyn pinnanmuotoon. Tällä tavoin Integro Flow varmistaa harmoonisen siirtymän ohjauspisteestä asennuspintaan. Ideaalinen tuote lähes kaikkiin sisustustyyleihin. Erikseen merkityt tuotteet soveltuvat roiskevesitiiviisin IP44 asennuksiin käytettäessä yhteensopivan tiivisteen kanssa. 44

45 Peitelevyt 46 Pinta-asennuskotelot 50 Integro Flow 45

46 Berker Integro Flow Peitelevyt Peitelevyt Peitelevy 1-osainen 76 ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu kulta kiiltävä, galvanoitu punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Peitelevy 2-osainen 76 vaaka- ja pystyasennukseen ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä punainen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu kulta kiiltävä, galvanoitu punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

47 Berker Integro Flow Peitelevyt Peitelevy 3-osainen 76 vaaka- ja pystyasennukseen antrasiitti matta ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi matta, maalattu kromi kiiltävä, galvanoitu ruostumaton teräs, matta, maalattu punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Integro Flow Peitelevy - merkintäikkuna Merkintäikkunan korkeus on suunniteltu 6 mm P-touch -lius koil le. antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä kromi matta, maalattu punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Peitelevy - linssi, ylä oikea pistorasialle LED-merkkivalolla antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Peitelevy - merkintäikkuna - linssi, ylä vasen pistorasialle LED-merkkivalolla Merkintäikkunan korkeus on suunniteltu 6 mm P-touch -lius koil le. antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 47

48 Berker Integro Flow Peitelevyt Peitelevy - merkintäikkuna - linssi, ylä oikea pistorasialle LED-merkkivalolla Merkintäikkunan korkeus on suunniteltu 6 mm P-touch -lius koil le. antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Peitelevyt saranakannella antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Peitelevyt saranakannella 76 pistorasioiden peittämiseksi ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, galvanoitu kromi matta, maalattu ruostumaton teräs, matta, maalattu kulta kiiltävä, galvanoitu punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Peitelevyt saranakannella - merkintäikkuna 2:lla merkintäikkunaupotuksella, neutraali ja rei itetty LED-merkkivalolliselle pistorasialle pistorasioiden peittämiseksi Merkintäikkunan korkeus on suunniteltu 9 mm P-touch -lius koil le. antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

49 Berker Integro Flow Peitelevyt IP44-sovellukset Merkityt tuotteet soveltuvat roiskevesisuojattuihin IP44-uppoasennuksiin ainoastaan käytettäessä yhteenso pi van tiivistepakkauksen kanssa. Peitelevy merkinnällä IP44 77 Ei kytkimille/painikkeille jaetulla vivulla! IP44 ilman tiivistettä vipukytkinten/vipupainikkeiden vesitiiviiseen peit tä miseen Päälle/pois-kytkin Vaihtokytkin Ristikytkin Päälle/pois -kontrollikytkin 2-napainen merkin näl lä 0 Päälle/pois -kontrollikytkin 2-napainen merkin näl lä 0 Päälle/pois -kontrollikytkin 2-napainen merkin näl lä Päälle/pois -kontrollikytkin 2-napainen mer kinnäl lä 0, 12 V Painike, sulkeutuva kosketin Painike, avautuva kosketin, valaistu Tiiviste IP 44 -sovelluksiin Integro Flow ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä kromi matta, maalattu Peitelevyt saranakannella ja merkintä IP44 77 IP44 ilman tiivistettä pistorasioiden vesitiiviiseen peittämiseen SCHUKO-pistorasiat jousiliittimin sivu 15 SCHUKO-pistorasia SCHUKO-pistorasia Pistorasia maadoitustapilla Pistorasia maadoitustapilla RANSKA/BELGIA Tiiviste IP 44 -sovelluksiin antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä ruskea matta antrasiitti matta harmaa kiiltävä puhtaanvalkoinen kiiltävä kromi matta, maalattu punainen kiiltävä vihreä kiiltävä oranssi kiiltävä Tiiviste IP 44 -sovelluksiin 77 SCHUKO-pistorasioille ja maadoitustapillisille pis torasioil le (peitelevy saranakannella IP 44 ja kos ke tussuo ja ra sia tarvitaan!) vipukytkimelle/vipupainikkeelle (peitelevy IP 44 ja koske tus suo ja ra sia tarvitaan!) SCHUKO-pistorasiat sivu 14 Pistorasiat maadoitustapilla sivu 20 Vipukytkimet sivu 31 Verhopainikkeet sivu 35 Peitelevyt saranakannella ja merkintä IP Peitelevy merkinnällä IP musta musta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 49

50 Berker Integro Flow Pinta-asennuskotelo Pinta-asennuskotelo Pinta-asennuskotelo korkea 76 Mitat (L x K x S) 59,5 x 59,5 x 41 mm kaapeliläpiviennillä asennukseen palaville alustoille laitteiden pinta-asennukseen Kaapeli- ja kanavaläpivienti ilman vedonpoistoa ruskea kiiltäävä antrasiitti kiiltävä harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä vedonpoistimella ruskea kiiltäävä antrasiitti kiiltävä harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä Pinta-asennuskotelo matala 76 Mitat (L x K x S) 59,5 x 59,5 x 16 mm asennukseen palaville alustoille kytkinten ja painikkeiden pinta-asennukseen ilman vedonpoistoa antrasiitti kiiltävä puhtaanvalkoinen kiiltävä :llä vedonpoistimella puhtaanvalkoinen kiiltävä antrasiitti kiiltävä puhtaanvalkoinen kiiltävä :lla vedonpoistimella puhtaanvalkoinen kiiltävä antrasiitti kiiltävä puhtaanvalkoinen kiiltävä Pinta-asennettava välirengas 76 Mitat (L x K x S) 59,5 x 59,5 x 10 mm laitteiden asennussyvyyden pienentämiseksi ja kyt kimien ja painikkeiden pinta-asennukseen ruskea kiiltäävä antrasiitti kiiltävä harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi matta, maalattu ruostumaton teräs, matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

51 51

52 Berker Twin Tätä sarjaa voidaan käyttää kaikkialla missä erittäin matala asennussyvyys ja minimaalinen mekaaninen koko ovat tärkeitä. Ajaton design mahdollistaa Berker TWIN -ratkaisun yhdistämisen mihin tahansa moderniin ympäristöön. Yhdistettynä kalusteiden suunnitteluun, erityisesti kylpyhuonekalusteissa ja tiloissa Nykyaikainen, toiminnallinen muotoilu Saatavissa pinnat: puhtaanvalkoinen, musta ja kromi Soviterenkaat mahdollistavat Integro-sarjan kalusteiden yhdistämisen Twin-rakenteeseen 52

53 SCHUKO-pistorasiat 54 Pistorasiat maadoitustapilla 54 Kytkimet 55 Peitelevyt 56 Twin 53

54 Berker Twin SCHUKO-pistorasiat / Pistorasiat maadoitustapilla SCHUKO-pistorasiat SCHUKO-pistorasia - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm (poislukien matala malli) ja Ø 49 mm kans sa. Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan puhtaanvalkoinen kiiltävä musta kiiltävä SCHUKO-pistorasia saranakannella - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A saranakantta avattaessa, se voidaan jättää ääria sentoon Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm (poislukien matala malli) ja Ø 49 mm kans sa. Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan puhtaanvalkoinen kiiltävä musta kiiltävä musta kiiltävä, saranakansi kromi kiiltävä, galvanoitu musta kiiltävä, saranakansi kromi matta, galvanoitu Pistorasiat maadoitustapilla Pistorasia maadoitustapilla - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A 2-napainen + maadoitus Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm (poislukien matala malli) ja Ø 49 mm kans sa. Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

55 Berker Twin Kytkimet Pistorasia maadoitustapilla ja saranakannella - Korotettu kosketussuojaus - ruuviliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm (poislukien matala malli) ja Ø 49 mm kans sa. Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan saranakantta avattaessa, se voidaan jättää ääria sentoon 2-napainen + maadoitus Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen musta kiiltävä musta kiiltävä, saranakansi kromi kiiltävä, galvanoitu musta kiiltävä, saranakansi kromi matta, galvanoitu Kytkimet Twin Päälle/pois-kytkin Nimellisjännite 250 V~ Kytkentävirta 16 AX Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm ja Ø 49 mm kanssa. merkinnöillä Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Valinnainen Peitelevy 1-osainen, 19 mm reunuksella Peitelevy 2-osainen, 19 mm reunuksella puhtaanvalkoinen kiiltävä musta kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, maalattu Vaihtokytkin Nimellisjännite 250 V~ Kytkentävirta 16 AX Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm ja Ø 49 mm kanssa. merkinnöillä Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Valinnainen Peitelevy 1-osainen, 19 mm reunuksella Peitelevy 2-osainen, 19 mm reunuksella puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, galvanoitu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 55

56 Berker Twin Peitelevyt Päälle/pois -kontrollikytkin 2-napainen merkinnällä 0 Nimellisjännite 250 V~ Kytkentävirta 16 AX Yhteensopiva kaikkien Berker Intergro -kos ke tus suo jarasioi den Ø 45 mm ja Ø 49 mm kanssa. Esimerkiksi 16 A pistorasioiden kytkentään. merkinnöillä Kosketussuojarasia Ø 45 mm, matala Kosketussuojarasia Ø 45 mm Kosketussuojarasia 2-osainen Kosketussuojarasia 3-osainen Valinnainen Peitelevy 1-osainen, 19 mm reunuksella Peitelevy 2-osainen, 19 mm reunuksella puhtaanvalkoinen kiiltävä musta kiiltävä Peitelevyt Peitelevy 1-osainen puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, galvanoitu Peitelevy 2-osainen vaaka- ja pystyasennukseen puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu kromi matta, galvanoitu Peitelevy 1-osainen, 19 mm reunuksella Asennussyvyyden vähennys 10 mm Käytä ainoastaan välikappaleen kanssa tyyppi 91936! laitteiden asennussyvyyden pienentämiseksi ja kyt kimien ja painikkeiden pinta-asennukseen Kytkimet sivu 55 Soviterengas peitelevyllä 19 mm reunuksella Päälle/pois-kytkin puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä, galvanoitu Peitelevy 2-osainen, 19 mm reunuksella Asennussyvyyden vähennys 10 mm Käytä ainoastaan välikappaleen kanssa tyyppi 91936! vaaka- ja pystyasennukseen laitteiden asennussyvyyden pienentämiseksi ja kyt kimien ja painikkeiden pinta-asennukseen Kytkimet sivu 55 Soviterengas peitelevyllä 19 mm reunuksella Päälle/pois-kytkin puhtaanvalkoinen kiiltävä musta kiiltävä Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

57 Berker Twin Peitelevyt Soviterengas peitelevyllä 19 mm reunuksella Asennussyvyyden vähennys 10 mm laitteiden asennussyvyyden pienentämiseksi ja kyt kimien ja painikkeiden pinta-asennukseen Peitelevy 1-osainen, 19 mm reunuksella Peitelevy 2-osainen, 19 mm reunuksella musta kiiltävä Soviterengas TWIN/TWIN-Box Käytettäväksi kaikkien Berker Integro -sarjan laitteiden kans sa poislukien: - Kiertovalonsäätimet ja kiertopotentiometrit V USB-latauspistorasiat - Pistorasiat maadoituskoskettimella BRITISH STAN DARD - Pistorasiat maadoituskoskettimella USA/CANADA NEMA antrasiitti matta, maalattu harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä Twin Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 57

58 Berker Twin-Box Kulmat tuovat mukanaan erityisen haasteen jokaisessa sähköasennuksessa. Normaaleja kytkimiä ja pistorasioita ei voida noin vain asentaa niihin vaikka kulmat tarjoavat ideaalisen sijainnin helposti luokse päästäville ohjauspisteille ja pistorasioille, esim. kylpyhuoneiden tai matkailuajoneuvojen kalusteiden sisällä. Berker TWIN-Boxin ansiosta kulmaratkaisut eivät ole enää ongelma. TWIN-Box mahdollistaa nopeat asennukset kaikkiin kulmiin. Tämä tarkoittaa sitä, että käyttämätön tila voidaan useimmiten käyttää optimaalisesti tai TWIN-Boxia voidaan käyttää täydentävänä design-elementtinä. Kekseliäs idea, joka erottuu edukseen muotoilunsa ansiosta. TWIN-Box on suuninteltu 2-osaiseksi yhdistelmäksi. TWIN-Box voidaan varustaa vapaasti valikoimasta löytyvillä BERKER INTEGROkalusterungoilla. Helposti luokse päästävällä vedopoistimella varustettu takapinnan kaapeliläpivienti, kuten myös mukana toimitettavat kiinnitystarvikkeet varmistavat nopean asennuksen. TWIN-Box voidaan asentaa sekä pysty- että vaakasuuntaan. 58

59 Kotelotarvikkeet 63 Twin-Box 59

60 Berker Twin-Box Yksilölliset kojeyhdistelmät Berker Twin-Box voidaan kalustaa räätälöidysti. Laaja valikoima yhteensopivia Integro -moduulirunkoja tarjoaa laajat yhdistelymahdollisuudet. Yksinkertaisesti asennat kaksi Integro-runkoa, kumpikin adapterirenkaan kanssa, halutun värisenä (tyyppi ) tyhjään Twin-Box -koteloon (tyyppi ). Kotelon toimitukseen kuuluu tasapääruuvit, koko M3, takapinnan rungon kiinnitykseen ja vedonpoistoon. 2 moduulirunkoa 2 adapterirengasta + TWIN-Box :lle Tyhjä kotelo + = Koontituote 1 Integro Ohjauskytkin 1x Integro Pistorasia maadoitustapilla Twin Schuko -pistorasia Integro Kruunukytkin 2x Lisäperusversiot moduulirungot: kansainväliset pistorasiat vipupainikkeet Yhdistä ainoastaan verkkojännite- tai heikkovirtakojeita TWIN-Box -rasioihin samanaikaisesti. 1 Koontituoteet esitetty vain esimerkkinä 60

61 Berker Twin-Box Asennusohjeet Sähköliitynnät suihku- tai kylpyhuonetiloissa Asuntojen ja hotellien kylpy- ja suihkutilat edellyttävät erityisiä turvallisuustoimia asennuksessa ja sähköliityntöjen käytössä (esim. kytkimet, pistorasiat). Vaikka tilaa ei ole määritetty kosteaksi tilaksi, turvallisuusriskit ovat suurempia alueilla kylpyammeiden ja suihkujen läheisyydessä. Sähköiskun vaaran välttämiseksi, on määritelty kolme aluetta eri suojausvaatimuksin: Kylpyammeelliset alueet SALUE 0 SALUE 1 SALUE ,25 m* 0,6 m * Alueet 1 ja 2 laajennettu ylöspäin korkeimpaan vesipisteeseen asti, jos sijainti yli 2.25 m Suihkulliset alueet Twin-Box SALUE 0 0,6 m 2 Fadenmaß tiukka jännepituus 0,6 m SALUE 1 SALUE ,6 m Millekään näistä kolmesta alueesta ei saa asentaa 230 V pistorasioita. Näiden alueiden ulkopuolella, 230 V -kojeiden asennus (esim. asennettuna Berker TWIN-Box -rasiaan) on sallittua, edellyttäen että piiri on suojattu vikavirtasuojalla (vikavirtasuojalaite nimellislaukaisuvirralla I N 30 ma). Ylimääräistä suojausta vedeltä ei edellytetä, esimerkiksi laitteita IP44-tiiveysluokkaisena. Veden kerääntymisen estämiseksi pistorasioihin ja kytkimiin, suosittelemme käyttämään IP44-tuotteita näiden kolmen alueen ulkopuolella. Tarkat alueen rajat vaihtelevat kohdemaan mukaan. Siksi, tarkista sovellusta koskevat voimassa olevat maakohtaiset sähköasennusmääräykset. 61

62 Berker Twin-Box Asennusohjeet asennus yläkulmaan 2. asennus oikeaan kulmaan 3. asennus alakulmaan 4. asennus vasempaan kulmaan Kaapelit tuodaan kalusteen takapinnan läpi Kiinnitysruuvit sisältyvät toimitukseen 62

63 Berker Twin-Box Kotelotarvikkeet Kotelotarvikkeet Tyhjä kotelo TWIN/TWIN-Box 79 Laiteaukko Ø 51,5 mm vaaka- ja pystyasennukseen Pohja ja takaseinä musta Varoitus! Yhdistä ainoastaan joko verkkojännite tai suo ja jän ni telait tei ta TWIN-Box -rasiaan. kiinnitys- ja asennusruuveilla vedonpoistimella 2:lla kosketussuojarasialla suojaerotukseen antrasiitti matta, maalattu harmaa kiiltävä puhtaanvalkoinen kiiltävä kromi matta, maalattu kromi matta, galvanoitu Soviterengas TWIN/TWIN-Box Käytettäväksi kaikkien Berker Integro -sarjan laitteiden kans sa poislukien: - Kiertovalonsäätimet ja kiertopotentiometrit V USB-latauspistorasiat - Pistorasiat maadoituskoskettimella BRITISH STAN DARD - Pistorasiat maadoituskoskettimella USA/CANADA NEMA antrasiitti matta, maalattu harmaa kiiltävä puhtaanvalkoinen kiiltävä musta kiiltävä kromi kiiltävä Twin-Box Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi 63

64 Berker Integro-Box Kompakti rakenne yhdistettynä useisiin eri kiinnitystapoihin tarjoavat käyttäjälle laajan valikoiman helppoja mahdollisuuksia Berker Intergro Box -rasian yhdistämiseksi eri ympäristöihin. Useat Flowkalustesarjan peitelevyjen yhdistelymahdollisuudet yhdistettynä Berker Integro -kalusterunkojen koko valikoimaan tarjoavat laajan valikoiman tarpeen mukaan räätälöityjä asennusmahdollisuuksia. 64

65 Asennussarjat 66 Integro-Box 65

66 Berker Integro Box Asennussarjat Asennussarjat INTEGRO-box asennuspakkaus 78 Takaseinä puhtaanvalkoinen Peitelevyt/peitelevyt saranakannella pitää tilata erikseen kosketussuojarasialla kaksoisvedonpoistolla ainoas taan Integro Flow -sarjasta asennuksen vii meis tele mi sek si. pistorasiarungon kiinnitysruuveilla SCHUKO-pistorasiat sivu 14 Kansainväliset pistorasiajärjestelmät sivu 16 Pistorasiat maadoitustapilla sivu 20 Pistorasiat ilman maadoituskosketinta sivu 20 Peitelevy 1-osainen Peitelevy 1-osainen Peitelevyt saranakannella Peitelevyt saranakannella puhtaanvalkoinen kiiltävä kromi matta, maalattu INTEGRO-box asennuspakkaus 78 - päälle/pois-kytkin vipukytkimellä lampun kytkentään päälle/pois Takaseinä puhtaanvalkoinen kosketussuojarasialla kaksoisvedonpoistolla pistorasiarungon kiinnitysruuveilla eristystulpalla kytkimet jousiliittimillä Nimellisjännite 250 V~ Nimellisvirta kytkin 2 A Johtimen poikkipinta (monisäikeinen), 0,5... 0,75 mm² pää te hol kil la Varoitus! Kosketussuojaus taataan vain jos johtimen kuo rin ta pituus on 10 mm. Peitelevyt/peitelevyt saranakannella pitää tilata erikseen ainoas taan Integro Flow -sarjasta asennuksen vii meis tele mi sek si. SCHUKO-pistorasiat sivu 14 Kansainväliset pistorasiajärjestelmät sivu 16 Pistorasiat maadoitustapilla sivu 20 Pistorasiat ilman maadoituskosketinta sivu 20 Peitelevy 1-osainen Peitelevy 1-osainen Peitelevyt saranakannella Peitelevyt saranakannella puhtaanvalkoinen kiiltävä kromi matta, maalattu Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

67 67

68 Berker Kojepistorasiat Laboratoriokalusteet, peilikaapit, työkalut, koneet - useimmiten siellä missä tarvitaan sähköliityntää, ei ole jäljellä tilaa perinteiselle pistorasialle. Siksi kojepistorasiamme on rakennettu kooltaan pienikokoisiksi. Ne täyttävät kalusteteollisuuden sähköasennusten vaatimukset ja ne sopivat paikalle myös silloin kun tila on kortilla. Asentajaystävällisen SNAP-IN -kiinnityksen ansiosta pistorasia-asennus onnistuu myös vaikeissa asennusympäristöissä. Soveltuu käytettäväksi erityisesti erikoiskohteiden kalustuksessa Yksinkertainen asennus perustyökaluilla Minimi asennussyvyys, kompakti rakenne Varustettu eriskoisasennusmekanismilla - SNAP IN eri seinäpaksuuksille Erikoissovellukset, kuten IP44-asennus, mahdollisia 68

69 SCHUKO-kojepistorasiat 70 Kojepistorasiat 69

70 Sisäänrakennettavat pistorasiat Schuko-kojepistorasiat Schuko-kojepistorasiat Schuko-kojepistorasiat SNAP IN Schuko-kojepistorasia 45, SNAP IN mm 79 - Korotettu kosketussuojaus viistoasennukseen - ruuviliittimet koskettimet tehty kupariseoksesta duroplast-runko keskiölevy thermoplast-muovista, matta pikakiinnityksellä Nimellisjännite 250 V~ Nimellisvirta 16 A Asennuspinnan paksuus 1,3... 2,2 mm Laitekotelon syvyys 32,3 mm Ei sovellu kosketussuojarasioille (kevyet väliseinät). Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan harmaa matta Schuko-kojepistorasia Ø 50 mm, SNAP IN 2 mm 79 - Korotettu kosketussuojaus - jousiliittimet Nimellisjännite 250 V~ Nimellisvirta 16 A Asennuspinnan paksuus 2 mm Laitekotelon syvyys 39,3 mm Ei sovellu kosketussuojarasioille (kevyet väliseinät). Maadoitusliuskojen kiristyvoimat TNO vaatimusten mukai ses ti. Kytkentäliittimet IEC mukaan Korotettu kosketussuojaus (lapsisuojaus) IEC mukaan keskiölevy vääntösuojauksella koskettimet tehty kupariseoksesta thermoplast-runko keskiölevy thermoplast-muovista, matta pikakiinnityksellä puhtaanvalkoinen matta Varataan oikeus muutoksiin - Huomio, tuote poistumassa! - Huomio, uusi koodi

71 71

72 Ohjeet puhdistukseen ja hoitoon Muovista, metallista tai lasista valmistetut pinnat Puhdistus pyyhkimällä pinnat kostealla, pehmeällä, nukkaamattomalla liinalla. Vaikeammalle lialle suosittelemme käytetäväksi laimennettua saippuapohjaista kodin pesunestettä. Huokoiset luonnonmateriaalista valmistetut pinnat ovat herkkiä rasvalle ja lialle. Ne tulee puhdistaa ainoastaan kuivalla, nukkaamattomalla liinalla. Pätee kaikille pinnoille: Hiovat ja kiillottavat, happopohjaiset (kalkkia irrottavat) puhdistusaineet ja klooria sisältävät pesuaineet vahingoittavat yleisesti kaikkia pintoja. Lisäksi, maalattuja/ pinnoitettuja pintoja ei tule altistaa alkoholia sisältäville puhdistusaineille. 72 Tekniset muutokset mahdollisia
