1 Sisältö Sisältö...1 Käyttöhuomautus... 2 Turvallisuustietoja...2 Varotoimet...3 Silmän turvallisuusvaroitukset...5 Tuoteominaisuudet...5 Esittely...6 Pakkaus...6 Tuotekuvaus...7 Pääyksikkö... 7 Ohjauspaneeli... 8 Tulo-/lähtöliitännät... 9 Kaukosäädin Asennus...12 Projektorin liittäminen...12 Tietokoneeseen/kannettavaan liittäminen Videolähteisiin liittäminen Projektorin kytkeminen päälle/pois päältä...14 Projektorin kytkeminen päälle Projektorin kytkeminen pois päältä Varoitusvalo Heijastetun kuvan säätäminen...16 Projektorin korkeuden säätäminen Projektorin zoomin/tarkennuksen säätäminen Projektion kuvakoon asettaminen Käyttäjän ohjaimet Ohjauspaneeli ja kaukosäädin...18 Ohjauspaneeli Kaukosäädin OHJE-painikkeen käyttäminen Näyttövalikot...24 Käyttö Valikon rakenne KUVA NÄYTTÖ ASETUS VALINNAT Liitteet...48 Vianmääritys...48 Projektorin tilan merkkivalo...51 Kaukosäädin...52 Lampun vaihtaminen...53 Yhteensopivuustilat...55 RS-232-komennot ja protokollatoimintoluettelo...57 Kattoasennus...61 Optoman maailmanlaajuiset toimistot...62 Säädös- ja turvallisuushuomautukset

2 Käyttöhuomautus Turvallisuustietoja Tasasivuisessa kolmiossa olevan nuolipäisen salamaniskun tarkoitus on varoittaa käyttäjää eristämättömästä, tuotteen kotelon sisässä olevasta vaarallisesta jännitteestä, joka on riittävän suuri muodostamaan sähköiskun vaaran. Huutomerkki tasasivuisen kolmion sisällä on tarkoitettu osoittamaan käyttäjälle tärkeät käyttö- ja ylläpito- tai huolto-ohjeet laitteen mukana tulevissa asiakirjoissa. VAROITUS: ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE PIENENTÄÄKSESI SÄHKÖISKUN TAI TULIPALON VAARAA. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HUOLTOHENKILÖSTÖÖN. Luokan B säteilyrajat Tämä luokan B laite on kaikkein Kanadan häiriötä aiheuttavien laitteiden säädösten mukainen. Tärkeä turvaohje 1. Älä tuki tuuletusaukkoja. Jotta voisit varmistaa projektorin luotettavan käytön ja suojata sitä ylikuumenemiselta, on suositeltavaa asentaa se sijaintiin, jossa sen tuuletus ei esty. Älä esimerkiksi aseta projektoria täydelle kahvipöydälle, sohvalle, sänkyyn jne. Älä aseta projektoria syvennykseen, kuten kirjahyllyyn tai hyllyyn, joka rajoittaa ilman virtausta. 2. Älä käytä projektoria lähellä vettä tai kosteissa paikoissa. Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. 3. Älä asenna laitetta lähelle lämmönlähteitä (esim. lämpöpattereita, lämmittimiä ja liesiä) tai muita lämpöä tuottavia laitteita (esim. vahvistimia). 4. Puhdista vain kuivalla liinalla. 5. Käytä vain valmistajan määrittämiä liitäntöjä/lisälaitteita. 6. Älä käytä laitetta, jos se on fyysisesti vahingoittunut tai vaurioitunut. Fyysisiin vahinkoihin tai vaurioihin kuuluu (rajoittamatta): Laite on pudotettu. Virtajohto tai -pistoke on vahingoittunut. Nestettä on läikkynyt projektoriin. Projektori on ollut alttiina sateelle tai kosteudelle. Jotain on pudonnut projektorin sisään tai sisällä on jotain irtonaista. Älä yritä huoltaa laitetta itse. Kansien avaaminen saattaa altistaa sinut vaarallisille jännitteille tai muille vaaroille. Soita Optomalle ennen kuin lähetät laitteen korjattavaksi. 7. Älä anna esineiden tai nesteiden joutua projektorin sisään. Ne saattavat koskettaa vaarallisia jännitepisteitä tai oikosulkea osia, mistä saattaa seurata tulipalo tai sähköisku. 8. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 9. Vain pätevän huoltohenkilöstön tulee korjata laite. 2

3 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä. Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo voi satuttaa ja vahingoittaa silmiäsi. Varoitus- Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Varoitus- Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Varoitus- Kun vaihdat lamppua, anna laitteen jäähtyä. Noudata ohjeita, jotka on kuvattu sivuilla Varoitus- Laite ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat varoitusviestejä. Varoitus- Kun olet vaihtanut lampun, suorita Lampun nollaus -toiminto näyttövalikon kohdasta Valinnat Lampun asetukset (katso sivu 47). Kun lamppu saavuttaa käyttöikänsä pään, projektori ei toimi, ennen kuin lamppu on vaihdettu. Voit vaihtaa lampun noudattamalla ohjeita sivujen kohdasta Lampun vaihtaminen. Varoitus- Kun sammutat projektorin, varmista että sen jäähdytyskierto on suoritettu ennen virran katkaisemista. Anna projektorin jäähtyä 90 sekuntia. Varoitus- Linssinsuojus ei saa olla päällä projektorin ollessa toiminnassa. Varoitus- Kun lamppu on lähestymässä käyttöikänsä loppua, viesti Lamppuvaroitus: Lamppuikä ylitetty tulee näkyviin. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varoitus- Älä katso kaukosäätimen laserosoittimeen tai osoita sillä kenenkään silmiin. Laserosoitin voi aiheuttaa pysyvää vahinkoa näkökyvylle. 3

4 Käyttöhuomautus Tee näin: Sammuta laite ja irrota virtapistoke pistorasiasta, ennen kuin puhdistat tuotteen. Käytä kotelon puhdistamiseen pehmeää, kuivaa kangasta, joka on kostutettu miedolla pesuaineella. Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Älä: Älä tuki laitteen ilmankiertoaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä seuraavanlaisissa olosuhteissa: - Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä. Varmista, että huoneen lämpötila on 5-35 C. Suhteellisen kosteuden on oltava 5-35 C, 80 % (maks.), ei-kondensoituva. - Pölyisessä tai likaisessa ympäristössä. - Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. - Suorassa auringonvalossa. 4

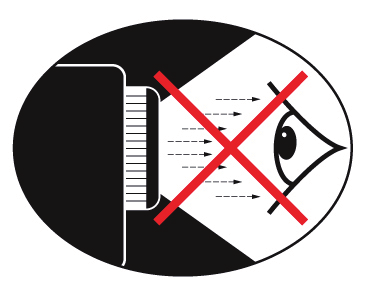

5 Käyttöhuomautus Silmän turvallisuusvaroitukset Vältä aina katsomasta suoraan projektorin säteeseen. Ole selin säteeseen niin paljon kuin mahdollista. Kun projektoria käytetään luokkahuoneessa, valvo oppilaita asianmukaisesti, kun heitä pyydetään osoittamaan jotakin ruudulta. Vähennä ympäristön hajavaloa huoneen verhoilla lampun tarvitseman virran minimoimiseksi. Tuoteominaisuudet XGA (1024x768) -natiiviresoluutio HD-yhteensopiva 1080p-tuki VGA-näytön ketjutus (toimii valmiustilassa > 1 W) BrilliantColor TM -tekniikka Turvapalkki ja Kensington-lukko RS-232-hallinta Nopea sammutus Sisäinen kaiutin Verkkotuki (joissakin malleissa) 5

6 Esittely Pakkaus ER POW Pura pakkaus ja tarkista sisältö. Varmista, että kaikki seuraavat osat ovat pakkauksessa. Jos jotakin puuttuu, ota yhteyttä lähimpään asiakaspalvelukeskukseen.? Virtajohto 1,8 m Projektori ja linssinsuojus /? Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. 2 AAA-paristoa Asiakirjat: Käyttöopas Takuukortti Pikaopas WEEE-kortti (vain EMEA) 6 Infrapunakaukosäädin VGA-kaapeli 1,8 m

7 Esittely Tuotekuvaus Pääyksikkö PO ER W 3? 5 6 4? POW ER VGA1-IN USB / YPbPr / VGA-O UT RJ45 S-VIDE O HDMI VGA2-IN VIDEO AUDIO -OUT / SCAR T / YPbPr RS232 S-VIDE O/VIDE O AUDIO 3-IN VGA AUDIO 2 2-IN VGA 12V OUT AUDIO 1 1-IN Ohjauspaneeli Zoomausrengas Tarkennusrengas Zoom-linssi Infrapunavastaanottimet Kallistuksen säätöjalka Turvapalkki Tulo-/lähtöliitännät Virtapistoke 7

8 Esittely Ohjauspaneeli ? POWER Ohje 2. Valikko 3. Lähde 4. Enter 5. Synkronointi 6. Virta 7. Trapetsikorjaus 8. Nelisuuntaiset valintanäppäimet 9. Päällä/Valmiustila-merkkivalo 10. Lamppuvian merkkivalo 11. Lämpötilan merkkivalo 12. Infrapunavastaanotin 8

9 Esittely Tulo-/lähtöliitännät VGA1-IN / YPbPr / VGA-OUT S-VIDEO VIDEO AUDIO-OUT USB RJ45 HDMI VGA2-IN / SCART / YPbPr RS232 S-VIDEO/VIDEO AUDIO3-IN VGA 2 AUDIO2-IN VGA 1 AUDIO1-IN 12V OUT RJ-45-verkkoliitäntä 2. USB-liitäntä (Liitetään tietokoneeseen langatonta hiirtä varten) 3. HDMI-liitäntä 4. VGA1-tulo/YPbPr/ -liitäntä (Analoginen PC-signaali/komponenttivideotulo/HDTV/YPbPr/ Langaton dongle) 5. VGA-lähtöliitäntä (näytön ketjutuslähtö VGA1-tulosta) 6. S-videotuloliitäntä 7. Komposiittivideotuloliitäntä 8. Audiolähtöliitäntä (3,5 mm:n miniliitin) 7. Virtapistoke 9. VGA1-tulo/SCART/YPbPr-liitäntä (Analoginen PC-signaali/komponenttivideotulo/HDTV/ SCART/YPbPr) 10. RS-232-liitäntä (9-nastainen) 9

10 Esittely VGA1-IN / YPbPr / VGA-OUT S-VIDEO VIDEO AUDIO-OUT USB RJ45 HDMI VGA2-IN / SCART / YPbPr RS232 S-VIDEO/VIDEO AUDIO3-IN VGA 2 AUDIO2-IN VGA 1 AUDIO1-IN 12V OUT Audio 3 -tuloliitäntä (3,5 mm:n miniliitin) (S-video/Video-liitännälle) 12. Audio 2 -tuloliitäntä (3,5 mm:n miniliitin) (VGA 2 -liitännälle) 13. Audio 1 -tuloliitäntä (3,5 mm:n miniliitin) (VGA 1 -liitännälle) 14. Kensington TM -lukkoportti 15. Turvapalkki Seuraavat kohteet ovat vain tietyissä malleissa V Trigger -releliitäntä 10

11 Esittely Kaukosäädin /? Merkkivalo 2. Virta päälle/pois 3. Sivu ylös 4. Hiiren oikean painikkeen napsautus 5. Nelisuuntaiset valintanäppäimet 6. Synkronointi 7. Sivu alas 8. Äänenvoimakkuus +/- 9. Zoom 10. AV-mykistys 11. Video 12. VGA 13. Pysäytys 14. S-video 15. HDMI 16. Kirkkaus 17. Valikko 18. Trapetsikorjaus +/- 19. Lähde 20. Enter/Ohje 21. Hiiren vasemman painikkeen napsautus 22. PC/Hiiri-säädin 23. Numeronäppäimistö (salasanan antoa varten) 24. Laserosoitin 11

12 E62405SP R RJ45 MOLEX USB HDMI VGA1-IN / YPbPr / VGA2-IN / SCART / YPbPr VGA-OUT S-VIDEO VIDEO AUDIO-OUT RS232 S-VIDEO/VIDEO AUDIO3-IN VGA 2 AUDIO2-IN VGA 1 AUDIO1-IN 12V OUT Asennus Projektorin liittäminen Tietokoneeseen/kannettavaan liittäminen I/O-konfiguraatio poikkeaa eri malleissa. Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. (*) Valinnainen lisävaruste V -lähtö Virtajohto 2...VGA-kaapeli 3...*Verkkokaapeli 4... *USB-kaapeli 5...*DVI/HDMI-kaapeli 6... *RS-232-kaapeli 7...*Audiotulokaapeli 8... *VGA-lähtökaapeli 9...*Audiolähtökaapeli

13 E62405SP R RJ45 USB HDMI VGA1-IN / YPbPr / VGA2-IN / SCART / YPbPr VGA-OUT S-VIDEO VIDEO AUDIO-OUT RS232 S-VIDEO/VIDEO AUDIO3-IN VGA 2 AUDIO2-IN VGA 1 AUDIO1-IN 12V OUT Videolähteisiin liittäminen Asennus DVD-soitin, tv-sovitin, HDTVvastaanotin Komposiittivideolähtö V -lähtö 5 1 I/O-konfiguraatio poikkeaa eri malleissa Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. (*) Valinnainen lisävaruste 7 S-videolähtö 8 DVD-soitin, tv-sovitin, HDTVvastaanotin 1...Virtajohto 2...VGA-kaapeli 3...*Komposiittivideokaapeli 4...*S-videokaapeli 5...*15-nastainen 3 RCA-komponentti-/HDTV-sovittimeen 6... *3 RCA-komponenttikaapeli 7... *SCART/VGA-sovitin 8... *Audiokaapeliliitin/RCA 9...*HDMI-kaapeli 10...*Verkkokaapeli 13

14 Asennus Projektorin kytkeminen päälle/pois päältä Projektorin kytkeminen päälle (*) Kun virransäästötila on päällä, VGA- ja audioläpikäynti sekä RS-232 ja RJ-45 deaktivoidaan valmiustilassa. 1. Poista linssinsuojus. 2. Kiinnitä virtajohto ja signaalikaapeli hyvin. Liittämisen jälkeen Päällä/Valmiustila-merkkivalo syttyy keltaisena. 3. Sytytä lamppu painamalla -painiketta joko projektorin päältä tai kaukosäätimestä. Päällä/Valmiustila-merkkivalo muuttuu vihreäksi. Aloitusnäyttö näkyy noin 10 sekunnin ajan. Kun käytät projektoria ensimmäistä kertaa, sinua pyydetään valitsemaan kieli ja virransäästötila.(*) 4. Liitä ja kytke päälle lähde, jonka haluat näyttää ruudulla (tietokone, kannettava, videosoitin jne.). Projektori löytää lähteen automaattisesti. Jos lähdettä ei löydy, paina valikkopainiketta ja siirry kohtaan VALINNAT. Varmista, että Lähteen lukitus -asetus on asetettu Pois päältä. Jos liität samanaikaisesti useita lähteitä, paina ohjauspaneelin LÄHDE-painiketta tai kaukosäätimen suoraa lähdepainiketta vaihtaaksesi tulojen välillä. 2 Virta POW? PO ER W ER? Käynnistä ensin projektori ja valitse sitten signaalilähteet Linssinsuojus

15 Asennus Projektorin kytkeminen pois päältä 1. Kytke projektori päälle painamalla -painiketta kaukosäätimestä tai ohjauspaneelista. Seuraava viesti näytetään ruudulla. Vahvista painamalla -painiketta uudelleen, muuten viesti poistuu 15 sekunnin kuluessa. Kun painat -painiketta toistamiseen, projektori näyttää ajastinlaskurin ja sammuu. 2. Jäähdytystuulettimien toiminta jatkuu noin 10 sekunnin ajan ja Päällä/Valmiustila-merkkivalo vilkkuu vihreänä. Kun Päällä/Valmiustila-merkkivalo palaa tasaisesti keltaisena, projektori on siirtynyt valmiustilaan. Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytyskierto on suoritettu ja laite mennyt valmiustilaan. Paina valmiustilassa -painiketta, jos haluat käynnistää projektorin uudelleen. 3. Irrota virtajohto pistorasiasta ja projektorista. 4. Älä käynnistä projektoria heti sen sammuttamisen jälkeen. Varoitusvalo Kun varoitusosoittimet (katso seuraavasta) menevät päälle, projektori sammuu automaattisesti: Ota yhteyttä lähimpään huoltokeskukseen, jos projektorissa on näitä oireita. Katso lisätietoja sivuilta Lampun merkkivalo palaa punaisena ja Päällä/Valmiustila -merkkivalo vilkkuu keltaisena. Lämpötilan merkkivalo palaa punaisena ja Päällä/Valmiustila -merkkivalo vilkkuu keltaisena. Tämä osoittaa, että projektori on ylikuumentunut. Tavallisissa oloissa projektori voidaan kytkeä takaisin päälle. Lämpötilan merkkivalo vilkkuu punaisena ja Päällä/Valmiustila -merkkivalo vilkkuu keltaisena. Irrota virtajohto projektorista, odota 30 sekuntia ja yritä uudelleen. Jos varoitusvalo syttyy uudelleen, ota yhteyttä lähimpään huoltokeskukseen apua varten. 15

16 Asennus Heijastetun kuvan säätäminen Projektorin korkeuden säätäminen Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla nostojalalla. 1. Paikanna projektorin alta säädettävä jalka, jota haluat muokata. 2. Nosta tai laske projektoria kääntämällä säädettäviä renkaita myötä- tai vastapäivään. Toista tarvittaessa muille jaloille. Kallistuksen säätöjalka Kallistuksen säätörengas 16

17 Asennus Projektorin zoomin/tarkennuksen säätäminen Voit kiertää zoomausrengasta sisään- ja ulospäin. Tarkenna kuva kiertämällä tarkennusrengasta, kunnes kuva on selkeä. POWER 1.2x Zoom -sarja voi tarkentaa etäisyyksiltä 1,5 ja 10 metrin välillä (4,92 32,81 jalkaa).? Zoomausrengas Tarkennusrengas Projektion kuvakoon asettaminen Halkaisija Leveys Korkeus 46,1" (117,2cm) 38,4" (97,7cm) 76,9" (195,3cm) 64,1" (162,8cm) 100,0" (253,9cm) 83,3" (211,6cm) 153,8" (390,6cm) 128,2" (325,5cm) 246,1" (625,0cm) 205,1" (520,8cm) 307,6" (781,3cm) 256,3" (651,0cm) Hd 4,92'(1,50m) 8,20'(2,50m) 10,66'(3,25m) 16,40'(5,00m) 26,25'(8,00m) 32,81'(10,00m) Ruutu (Halkaisija) Enintään 46,1 (117,2cm) 76,9 (195,3cm) 100,0 (253,9cm) 153,8 (390,6cm) 246,1 (625,0cm) 307,6 (781,3cm) Vähintään 38,4 (97,7cm) 64,1 (162,8cm) 83,3 (211,6cm) 128,2 (325,5cm) 205,1 (520,8cm) 256,3 (651,0cm) Ruutu Koko Enintään (LxK) Vähintään (LxK) 36,9 x 27,7 93,8 x 70,3cm 30,8 x 23,1 78,1 x 58,6cm 61,5 x 46,1 156,3 x 117,2cm 51,3 x 38,4 130,2 x 97,7cm 80,0 x 60,0 203,1 x 152,3cm 66,6 x 50,0 169,3 x 127,0cm 123,0 x 92,3 312,5 x 234,4cm 102,5 x 76,9 260,4 x 195,3cm 196,9 x 147,6 500,0 x 375,0cm 164,0 x 123,0 416,7 x 312,5cm 246,1 x 184,5 625,0 x 468,8cm 205,1 x 153,8 520,8 x 390,6cm Hd Enintään 4,15 (10,55cm) 6,92 (17,58cm) 9,00 (22,85cm) 13,84 (35,16cm) 22,15 (56,25cm) 27,68 (70,31cm) Vähintään 3,46 (8,79cm) 5,77 (14,65cm) 7,50 (19,04cm) 11,53 (29,3cm) 18,45 (46,88cm) 23,07 (58,59cm) Etäisyys 4,92 (1,50m) 8,20 (2,50m) 10,66 (3,25m) 16,40 (5,00m) 26,25 (8,00m) 32,81 (10,00m) Tämä taulukko on tarkoitettu vain viitteeksi käyttäjälle. 17

18 Käyttäjän ohjaimet Ohjauspaneeli Ohjauspaneeli ja kaukosäädin? POWER Ohjauspaneelin käyttäminen Virta SYNKRONOINTI Enter LÄHDE Valikko Katso sivuilta osiota Projektorin virran kytkeminen päälle/pois päältä. Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Vahvista valinta. Valitse tulosignaali painamalla LÄHDE-painiketta. Käynnistä näyttövalikko (OSD) painamalla Valikkopainiketta. Voit poistua näyttövalikosta painamalla Valikko-painiketta uudelleen.? OHJE Ohje-valikko (katso sivu 21). Nelisuuntaiset valintanäppäimet Käytä painikkeita tai valinnan säätämiseen. kohtien valitsemiseen Kuvankorjaus Lampun merkkivalo Lämpötilan merkkivalo Säädä projektorin kallistuman aiheuttamaa kuvavääristymää painikkeella. (±40 astetta) Osoittaa projektorin lampun tilan. Osoittaa projektorin lämmön tilan. Päällä/Valmiustilamerkkivalo Osoittaa projektorin tilan. 18

19 Käyttäjän ohjaimet Kaukosäädin Kaukosäätimen käyttäminen /? Virta Laser L-painike R-painike Sivu+ Sivu- Enter/Ohje Lähde SYNKRONOINTI Nelisuuntaiset valintanäppäimet Trapetsikorjaus +/- Äänenvoimakkuus +/- Kirkkaus Valikko ZOOM Katso sivuilta osiota Projektorin virran kytkeminen päälle/pois päältä. Käytä laserosoitinta. Hiiren vasemman painikkeen napsautus. Hiiren oikean painikkeen napsautus. Tällä näppäimellä voit siirtyä sivun ylöspäin. Tällä näppäimellä voit siirtyä sivun alaspäin. Vahvista valinta.? Ohje-valikko (katso sivu 21). Valitse tulosignaali painamalla Lähde-painiketta. Synkronoi projektori automaattisesti vastaamaan lähdesignaalia. Käytä painikkeita kohtien valitsemiseen tai valinnan säätämiseen. Voit korjata projektorin kallistuksen aiheuttamaa kuvan vääristymää. Lisää/vähennä äänenvoimakkuutta. Säädä kuvan kirkkautta. Käynnistä näyttövalikko (OSD) painamalla Valikko-painiketta. Voit poistua näyttövalikosta painamalla Valikko-painiketta uudelleen. Zoomaa kuvaa. Säädä zoomia painikkeilla 19

20 Käyttäjän ohjaimet Kaukosäädin Kaukosäätimen käyttäminen /? HDMI Pysäytys AV-mykistys S-video VGA Video Valitse HDMI-lähde painamalla HDMI-painiketta. Paina Pysäytys, kun haluat pysäyttää kuvan.poista lukitus painamalla painiketta uudestaan. Kääntää videon ja audion hetkellisesti pois/päälle. Painamalla S-Video-painiketta voit valita S-videolähteen. Painamalla VGA-painiketta voit valita VGAlähdön. Painamalla Video-painiketta voit valita komposiittivideolähteen. 20

21 POWER? Käyttäjän ohjaimet OHJE-painikkeen käyttäminen OHJE-toiminto varmistaa helpon asennuksen ja käytön. Voit avata Ohje-valikon painamalla ohjauspaneelin?- painiketta.? 21

22 Käyttäjän ohjaimet Ohje-valikon painike toimii vain silloin, kun tulolähdettä ei tunnisteta. Katso lisätietoja sivujen Vianmääritys-osiosta.. Jos tulolähde on tunnistettu ja Ohje-painiketta painetaan, seuraavat sivut tulevat näkyviin auttamaan ongelmien diagnosointia. 22

23 Käyttäjän ohjaimet 23

24 Käyttäjän ohjaimet Näyttövalikot Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Avaa näyttövalikko painamalla Valikko-painiketta kaukosäätimestä tai projektorin näppäimistöstä. 2 Kun näyttövalikko tulee näkyviin, voit valita päävalikon kohteita näppäimillä. Tehdessäsi valinnan tietyllä sivulla, siirry alivalikkoon painamalla - tai Enter-näppäintä. 3. Valitse haluamasi kohta näppäimillä ja säädä sitten asetuksia näppäimillä. 4. Valitse seuraava säädettävä kohta alivalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Vahvista valinta painamalla Enter-painiketta, jolloin näyttö palaa päävalikkoon. 6. Voit poistua painamalla VALIKKO-painiketta uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alivalikko Asetukset 24

25 Käyttäjän ohjaimet Valikon rakenne (#) Värikylläisyys ja Sävy ovat tuettuja vain videotilassa. ( *) Signaali on tuettu vain analogisella VGA (RGB) -signaalilla. # # Seuraavat kohteet ovat vain tietyissä malleissa. ( ) Tekstitys * 25

26 Käyttäjän ohjaimet Valikon rakenne 26

27 Käyttäjän ohjaimet KUVA Näyttötila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Esitys: Hyvä väri ja kirkkaus PC-tulosta. Kirkas: Maksimikirkkaus PC-tulosta. Elokuva: Kotiteatteria varten. srgb: Standardisoitu tarkka väri. Liitutaulu: Valitse tämä tila, kun heijastat kuvaa liitutaululle (vihreä), jotta väriasetukset ovat optimaaliset. Luokkahuone: Suosittelemme tämän tilan käyttämistä, kun kuvaa heijastetaan luokkahuoneessa. Käyttäjä1: Käyttäjän asetukset. Käyttäjä2: Tämän tilan alkuoletusasetukset ovat Elokuva-tilasta. Käyttäjä2:n kaikki lisäsäädöt tallennetaan tässä tilassa tulevaa käyttöä varten. Kirkkaus Säädä kuvan kirkkautta. Painamalla Painamalla voit tummentaa kuvaa. voit vaalentaa kuvaa. 27

28 Käyttäjän ohjaimet KUVA Kontrasti Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Painamalla Painamalla voit vähentää kontrastia. voit lisätä kontrastia. Terävöitys Säädä kuvan terävyyttä. Painamalla Painamalla voit vähentää terävyyttä. voit lisätä terävyyttä. Värikylläisyys ja Sävy ovat tuettuja vain videotilassa. Värikylläisyys Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Painamalla Painamalla Sävy voit vähentää kuvan värikylläisyyttä. voit lisätä kuvan värikylläisyyttä. Säädä punaisen ja vihreän väritasapainoa. Painamalla Painamalla voit lisätä vihreän määrää kuvassa. voit lisätä punaisen määrää kuvassa. 28

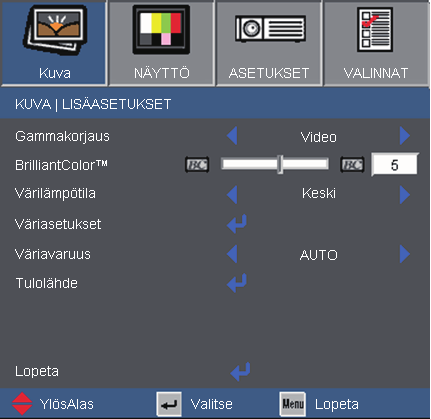

29 Käyttäjän ohjaimet KUVA Lisäasetukset Gammakorjaus Tämän avulla voit valita gammakorjauksen, joka on hienosäädetty parhaan kuvanlaadun saavuttamiseksi. Elokuva: kotiteatteria varten. Video: videota tai tv-lähdettä varten. Grafiikka: kuvalähdettä varten. PC: PC- tai tietokonelähdettä varten. BrilliantColor Tämä säädettävä kohta käyttää uutta väriprosessointialgoritmia ja järjestelmätason parannuksia, jotka mahdollistavat korkeamman kirkkauden ja antavat samalla kuvalle luonnollisemmat, sävykkäämmät värit. Asteikko on Jos haluat voimakkaammin parannetun kuvan, säädä maksimiasetusta kohti. Saadaksesi pehmeämmän ja luonnollisemman kuvan, säädä minimiasetusta kohti. Värilämpötila Säädä värilämpötilaa. Alhaisemmissa lämpötiloissa näytön kuva näyttää kylmemmältä ja korkeammissa lämpötiloissa lämpimämmältä. Väriavaruus Valitse asianmukainen värimatriisityyppi seuraavista: AUTO, RGB tai YUV. 29

30 Käyttäjän ohjaimet Lisäasetukset Väriasetukset Väri Säädä näillä asetuksilla tarkemmin yksittäisiä värejä punainen, vihreä, sininen, syaani, magenta ja keltainen. Alkuasetukset Valitse Kyllä, jos haluat palauttaa värisäädöt tehtaan oletusasetuksiin. Lisäasetukset Tulolähde Tulolähde Käytä tätä valintaa, jos haluat ottaa tulolähteitä käyttöön/pois käytöstä. Painamalla voit siirtyä alivalikkoon ja valita, mitä lähteitä tarvitset. Vahvista valinta painamalla Enter. Projektori ei etsi tuloja, joita ei ole valittu. 30

31 Käyttäjän ohjaimet NÄYTTÖ Muoto Säädä kuvasuhde tämän toiminnon avulla. 4:3: Tämä muoto on 4:3-tulolähteille. 16:9-I Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. (576i/p) 16:9-II: Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. (480i/p) Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. AUTOMAATTINEN: Valitsee sopivan näyttömuodon automaattisesti. Kuvasuhde (lähteen tunnistama) Muutettu kuvakoko XGA-malli 4: x 768 keskitetty 16:9-I 16:9-II Natiivi 1024 x 576 keskitetty 854 x 480 keskitetty Alkuperäinen kuvakoko vastaa edellä olevaa kuvausta, ei pikseliresoluutiota. 31

32 Käyttäjän ohjaimet Näytön ala Kuvan ala Tulosignaali Ruudun näkymä 4 : 3 -muoto tai 16 : 9-I-muoto tai 16 : 9-II-muoto Natiivimuoto 32

33 Käyttäjän ohjaimet NÄYTTÖ Yliskannaus Yliskannaustoiminto poistaa kohinaa videokuvasta. Yliskannaa kuvaa poistaaksesi videokoodauksen aiheuttamaa kohinaa videolähteen reunoilta. Zoomi Painamalla Painamalla voit pienentää kuvan kokoa. voit suurentaa kuvaa projektiopinnalla. Vaaka kuvan siirto Muuttaa heijastetun kuvan sijaintia vaakasuunnassa. Pysty kuvan siirto Muuttaa heijastetun kuvan sijaintia pystysuunnassa. Pysty kuvankorjaus Säädä kuvan pystysuuntaista vääristymää painamalla tai. Jos kuva näyttää trapetsoidilta, tämän asetuksen avulla siitä voi tehdä suorakulmion. 33

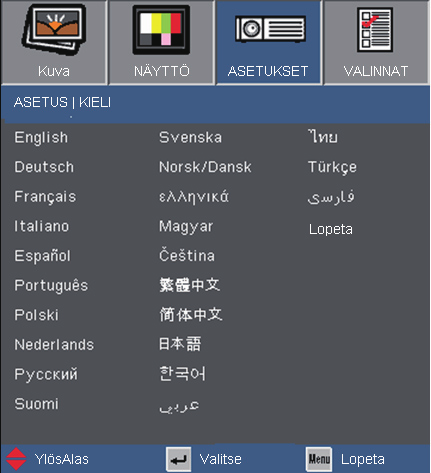

34 Käyttäjän ohjaimet ASETUS Kieli Kieli Valitse monikielinen näyttövalikko. Paina tai siirtyäksesi alivalikkoon ja sen jälkeen tai -näppäintä valitaksesi halutun kielen. Vahvista valinta painamalla Enter. 34

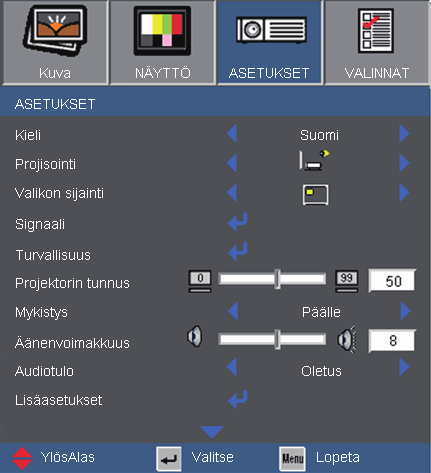

35 Käyttäjän ohjaimet ASETUKSET Projisointi Etuprojektio Tämä on oletusasetus. Kuva projisoidaan suoraan ruudulle. Molemmat takaprojektiot ovat tarkoitettu käytettäväksi läpinäkyvän ruudun kanssa. Takaprojektio Tällä asetuksella kuva näkyy käänteisenä. Etuprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin. Takaprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin ja käännettynä. 35

36 Käyttäjän ohjaimet ASETUKSET Valikon sijainti Valitse valikon sijainti näytöllä. Projektorin tunnus Tunnuksen määritys voidaan asettaa valikosta (0-99) ja käyttäjille voidaan määrittää yksittäisen projektorin hallinta RS-232-komennoilla. Voit katsoa sivulta 58 täyden luettelon RS-232-komennoista. Mykistys Valitsemalla Päälle voit mykistää äänen. Valitsemalla Pois pois lopettaa mykistyksen. Äänenvoimakkuus Painamalla Painamalla Audiotulo voit vähentää äänenvoimakkuutta. voit lisätä äänenvoimakkuutta. Oletusääniasetukset ovat projektorin takapaneelissa. Määritä tällä asetuksella jokin audiotuloista (1, 2 tai 3) nykyiseen kuvalähteeseen. Kukin audiotulo voidaan määrittää useampaan kuin yhteen videolähteeseen. AUDIO1: VGA1 AUDIO2: VGA2 AUDIO3: S-VIDEO / VIDEO 36

37 Käyttäjän ohjaimet ASETUS Signaali Signaali ontuettu vain analogisella VGA (RGB) - signaalilla. Vaihe Synkronoi näytön signaaliajastuksen näytönohjaimen kanssa. Jos kuva on epävakaa tai vilkkuu, korjaa se tällä asetuksella. Taajuus Muuttaa näytön taajuutta niin, että se vastaa tietokoneen näytönohjaimen taajuutta. Käytä tätä toimintoa vain, jos kuva näyttää vilkkuvan pystysuunnassa. Vaakasijainti Painamalla Painamalla voit siirtää kuvaa vasemmalle. voit siirtää kuvaa oikealle. Pystysijainti Painamalla Painamalla voit siirtää kuvaa alaspäin. voit siirtää kuvaa ylöspäin. 37

38 Käyttäjän ohjaimet ASETUS Turvallisuus Turvallisuus Päälle: Valitse Päälle, jos haluat ottaa käyttöön varmennuksen, kun projektori käynnistetään. Pois: Valitse Pois, jos haluat, että projektori voidaan käynnistää ilman salasanaa. Turva-ajastin Ajastimen avulla voidaan valita tunti, jona projektoria voidaan käyttää (kuukausi/päivä/tunti). Kun aika on kulunut, salasanaa kysytään uudelleen. 38

39 Käyttäjän ohjaimet ASETUS Turvallisuus Oletussalasana on 1234 (ensimmäisellä kerralla). Vaihda salasana Ensimmäistä kertaa: 1. Aseta salasana painamalla. 2. Salasanan on oltava 4 numeroa. 3. Valitse salasana kaukosäätimen numeropainikkeilla ja vahvista salasana painamalla -näppäintä. Vaihda salasana: 1. Paina antaaksesi vanhan salasanan. 2. Anna nykyinen salasana numeropainikkeilla ja vahvista painamalla. 3. Anna uusi salasana (4 numeroa) kaukosäätimen numeropainikkeilla ja vahvista se painamalla - painiketta. 4. Anna uusi salasana uudelleen ja vahvista se painamalla. Jos väärä salasana annetaan 3 kertaa, projektori sammuu automaattisesti. Jos olet unohtanut salasanan, ota yhteyttä paikalliseen toimistoon tukea varten. 39

40 Käyttäjän ohjaimet ASETUKSET RS-232 RS-232: Mahdollistaa yksittäisen projektorin RS-232- ohjaamisen.(oletus asetus) Verkko: Salli projektorin hallinta verkon kautta verkkoselaimella (Internet Explorer). Langaton toimii vain valinnaisen VGA1-liitännän kanssa. Langaton Kytke langattomuus päälle valitsemalla Päälle. Varoitus: Langallinen VGA ei toimi ja projektori saattaa sammua, jos Langaton kytketään päälle. 40

41 Käyttäjän ohjaimet ASETUS Lisäasetukset Logo Käytä tätä toimintoa asettamaan haluttu käynnistysruutu. Jos muutoksia tehdään, ne tulevat voimaan seuraavan kerran kun projektori käynnistetään. OPTOMA: Oletuskäynnistysruutu. Käyttäjä: Käytä Logonkaappaus-toiminnolla tallennettua kuvaa. Logonkaappaus Painamalla voit välittömästi tallentaa ruudulla juuri näkyvän kuvan. Tekstitys : tietyissä malleissa Tekstitys Pois: Valitse Pois, jos haluat kytkeä tekstityksen pois päältä. CC1: CC1-kieli: Amerikan englanti. CC2: CC2-kieli (käyttäjän tv-kanavan mukaan): espanja, ranska, portugali, saksa, tanska. 41

42 Käyttäjän ohjaimet ASETUKSET Verkko Verkon tila Näyttää verkkoyhteyden tilan. DHCP Käytä tätä toimintoa valitaksesi haluamasi käynnistyskuvan. Vaihtaessasi tämän asetuksen toiseen ja poistuessasi näyttövalikosta, uusi asetus tulee voimaan seuraavan kerran avattaessa. Päälle: Anna projektorille IP-osoite automaattisesti ulkoiselta DHCP-palvelimelta. Pois: Anna IP-osoite manuaalisesti. IP-osoite Valitse IP-osoite. Aliverkon peite Valitse aliverkon peitteen numero. Yhdyskäytävä Valitse projektoriin liitetyn verkon oletusyhdyskäytävä. DNS Valitse DNS-numero. Käytä Ota valinta käyttöön painamalla ja valitsemalla sitten Kyllä. 42

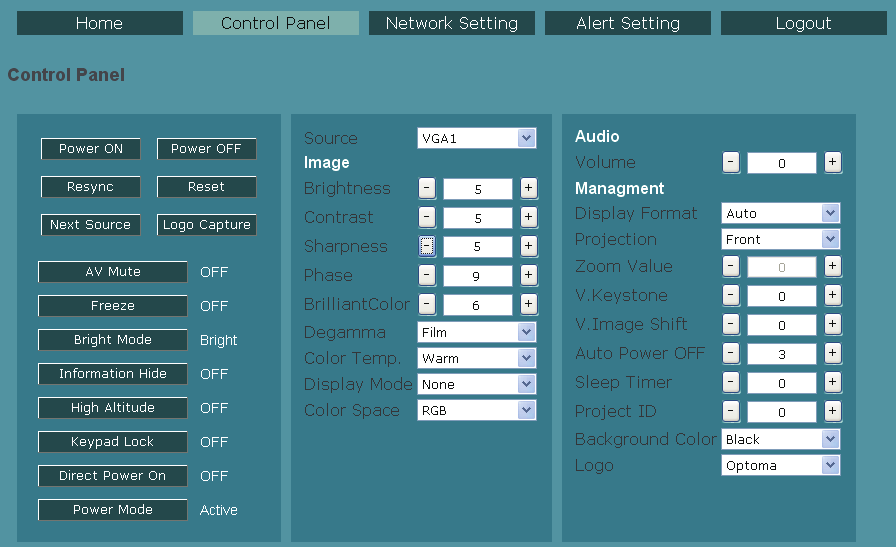

43 Käyttäjän ohjaimet Verkkoselaimen käyttö projektorin hallinnassa 1. Kytke DHCP päälle, jotta DHCP-palvelin määrittää IP-osoitteen automaattisesti, tai anna vaaditut verkkotiedot manuaalisesti. 2. Valitse sitten Käytä ja suorita määritystoimenpide loppuun painamalla -painiketta. 3. Avaa verkkoselain ja mene sovellukseen näyttövalikon LANruudusta, jolloin verkkosivu tulee näkyviin seuraavasti: Käyttäessäsi projektorin IP-osoitetta et saa yhteyttä normaalisti käytettävään palvelimeen. 4. Avaa Ohjauspaneeli projektorin hallintaa varten. Luotaessa suora yhteys tietokoneesta projektoriin Vaihe 1: Etsi projektorin LAN-toiminnosta IP-osoite ( ). 43

44 Käyttäjän ohjaimet Vaihe 2: Valitse Käytä ja ota toiminto käyttöön painamalla Enter-painiketta tai poistu painamalla Valikko-näppäintä. Vaihe 3: Avaa verkkoyhteydet napsauttamalla Käynnistä, Ohjauspaneeli, Verkko- ja Internetyhteydet ja napsauta sitten Verkkoyhteydet. Napsauta yhteyttä, jota haluat määrittää, ja napsauta sen jälkeen kohdassa Verkkotehtävät asetuksia. Vaihe 4: Napsauta Yleiset-välilehdellä kohdassa Tämä yhteys käyttää seuraavia kohtia kohtaa Internetprotokolla (TCP/IP) ja napsauta kohtaa Ominaisuudet. kohtaa Muuta tämän yhteyden Vaihe 7: Paikallisverkon (LAN) asetukset -ikkuna tulee näkyviin. Poista Välityspalvelin-alueelta valinta Käytä välityspalvelinta paikallisverkossa ja napsauta OKpainiketta kahdesti. Vaihe 5: Napsauta kohtaa Käytä seuraavaa IP-osoitetta ja kirjoita tiedot seuraavasti: 1) IP-osoite: XXX 2) Aliverkon peite: ) Oletusyhdyskäytävä: Vaihe 8: Avaa IE-selain ja kirjoita osoiteriville IP-osoite ja paina Enter-painiketta. Näkyviin tulee seuraava verkkosivu: Vaihe 6: Voit avata Internet-asetukset, napsauttamalla IE-verkkoselainta, napsauttamalla Internet-asetukset, valitsemalla Yhteydet-välilehden ja napsauttamalla LAN-asetukset... Vaihe 9: Hallitse projektoria avaamalla Ohjauspaneeli. 44

45 Käyttäjän ohjaimet VALINNAT Lähteen lukitus Päälle: Projektori hakee vain nykyistä tulolähdettä. Pois: Projektori etsii muita signaaleja, jos tämä signaali häviää. Korkea paikka Kun Päälle on valittuna, tuulettimet pyörivät nopeammin. Tämä toiminto on hyödyllinen suurissa korkeuksissa, joissa ilma on ohutta. Tiedon piilotus Päälle: Valitse Päälle, jos haluat piilottaa tietoviestit. Pois: Valitse Pois, jos haluat näyttää hakuviestin. Voit kytkeä näppäimistölukon pois painamalla ja pitämällä projektorin päällä olevaa Enter-painiketta painettuna 5 sekuntia. Näppäimistölukko Kun näppäimistölukkotoiminto on kytketty Päälle, ohjauspaneeli on lukittu, mutta projektoria voi silti käyttää kaukosäätimellä. Voit taas käyttää ohjauspaneelia kun valitset Pois. Taustaväri Näyttö on tämän toiminnon mukaan Musta, Punainen, Sininen, Vihreä tai Valkoinen, jos signaalia ei ole käytettävissä. Alkuasetukset Valitse Kyllä, jos haluat palauttaa kaikkien valikkojen näyttöparametrit tehtaan oletusasetuksiksi. 45

46 Käyttäjän ohjaimet VALINNAT Lisäasetukset Suorakäynnistys Asettamalla asetuksen Päälle voit aktivoida suorakäynnistystilan. Projektori kytkeytyy automaattisesti päälle, kun se yhdistetään verkkovirtaan painamatta projektorin ohjauspaneelin tai kaukosäätimen -näppäintä. Autom. sammutus (min) Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, kun projektori ei enää vastaanota signaaleja. Laskennan loputtua (minuuteissa) projektori sammuu automaattisesti. Tämä poistaa VGAlähdön ja RJ-45- hallinnan käytöstä, kun projektorin Virtatila (Valmiustila) on Ekovalmiustila. Uniajastin (min) Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, vastaanotti projektori signaaleja tai ei. Laskennan loputtua (minuuteissa) projektori sammuu automaattisesti. Virtatila (Valmiustila) Ekovalmiustila: Vähennä virtahäviötä entisestään (<1 W) valitsemalla Ekovalmiustila. Aktiivinen: Valitse Aktiivinen, jos haluat palata tavalliseen valmiustilaan, jolloin VGA-lähtöportti otetaan käyttöön. 46

47 Käyttäjän ohjaimet VALINNAT LAMPPUASETUKSET Lampputunnit Näyttää heijastusajan. Lamppumuistutus Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusilmoituksen lampunvaihtoilmoituksen tullessa esiin. Viesti tulee näkyviin 30 tuntia ennen ehdotettua lampun vaihtoa. Kun ympäristön lämpötila on yli 35 C käytössä, projektori vaihtaa Standardi-tilaan automaattisesti. Kirkkaustaso Standardi: Valitse Standardi, jos haluat himmentää projektorin lamppua pienentääksesi virrankulutusta ja pidentääksesi lampun kestoa. Kirkas: Valitse Kirkas, jos haluat kasvattaa kirkkautta. Lampun nollaus Palauttaa lampun tuntilaskurin nollaan, kun lamppu on vaihdettu. 47

48 Liitteet Vianmääritys Jos projektoria käyttäessäsi esiintyy ongelmia, katso seuraavia ohjeita. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen. Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtaliitännät on liitetty kunnolla Asennus-osiossa kuvatulla tavalla. Tarkista, että liittimien nastat eivät ole katkennetita tai vääntyneitä. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso Lampun vaihtaminen -osiota. Varmista, että olet poistanut linssinsuojuksen, ja että projektori on päällä. Varmista, että AV-mykistys-ominaisuutta ei ole kytketty päälle. Osittainen, vierivä tai väärin näkyvä kuva Paina SYNKRONOINTI-näppäintä kaukosäätimestä. Jos käytät PC-tietokonetta: Windows 95, 98, 2000, XP: 1. Napsauta Ohjauspaneeli-kansion Oma tietokone -kuvaketta ja kaksoisnapsauta sitten Näyttö-kuvaketta. 2. Valitse Asetukset-välilehti. 3. Tarkista, että näytön resoluution asetus on pienempi tai yhtä suuri kuin UXGA (1600 x 1200). 4. Napsauta Lisäasetukset-painiketta. Jos projektori ei vieläkään heijasta koko kuvaa, sinun on vaihdettava käyttämäsi monitorinäyttö. Noudata seuraavia kohtia. 5. Tarkista, että näytön resoluutio on pienempi tai yhtä suuri kuin UXGA (1600 x 1200). 6. Valitse Näyttö-painikkeen alla oleva Vaihda-painike. 48

49 Liitteet 7. Napsauta kohtaa Näytä kaikki laitteet. Valitse sitten Standardinäyttötyypit kohdasta SP. Valitse tarvitsemasi resoluutio kohdasta Mallit. 8. Tarkista, että monitorin näytön resoluution asetus on pienempi tai yhtä suuri kuin UXGA (1600 x 1200). Jos käytät kannettavaa tietokonetta: 1. Noudata edellä annettuja ohjeita säätäessäsi tietokoneen resoluutiota. 2. Paina kannettavaan tietokoneeseesi soveltuvia painikkeita alla kuvatuista lähettääksesi signaalin kannettavalta tietokoneelta projektoriin. Esimerkki: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Järjestelmäasetukset Näyttö Järjestys Peilaa näyttö Jos kohtaat vaikeuksia vaihtaessasi monitorisi resoluutiota tai jos näyttö pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen. Notebook- tai PowerBook-tietokoneen näyttö ei näytä esitystä Kannettava PC-tietokone Jotkin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta. Kuva on epävakaa tai vilkkuva Käytä Vaihe-toimintoa sen korjaamiseen. Katso lisätietoja sivulta 37. Vaihda tietokoneesi väriasetuksia. Kuvassa on pystysuora palkki Käytä Taajuus-toimintoa sen säätämiseen. Katso lisätietoja sivulta 37. Tarkista ja aseta uudelleen grafiikkakorttisi näyttötila, jotta se on yhteensopiva projektorin kanssa. 49

50 Liitteet Trapetsikorjausnäppäimen käyttö ei ole suositeltavaa. Kuva ei ole tarkka Tarkista onko linssinsuojus poistettu. Säädä projektorin linssin tarkennusrengasta. Varmista, että ruutu on vaaditun etäisyyden päässä. Katso sivu 17. Kuva on venynyt näytettäessä 16:9-muotoista DVD-levyä Kun toistat anamorfista DVD-levyä tai 16:9-suhteen DVD-levyä, projektori näyttää parhaan kuvan, jos projektorin näyttötilaksi on asetettu näyttövalikosta 16:9. Jos toistat 4:3-muotoista DVD:tä, vaihda muodoksi 4:3 projektorin näyttövalikossa. Jos kuva on yhä venynyt, säädä kuvasuhdetta seuraavalla tavalla: Aseta näyttömuodoksi 16:9-laajakuvasuhde DVD-soittimesta. Kuva on liian pieni tai iso Säädä zoomausrengasta projektorin päällä. Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina kaukosäätimen tai projektorin ohjauspaneelin Valikko -painiketta, siirry kohtaan Näyttö Muoto ja kokeile muita asetuksia. Kuva on kallistunut sivuilta Jos mahdollista, sijoita projektori uudelleen niin, että se on keskitetty valkokankaaseen ja sijaitsee sen alareunan alapuolella. Paina kaukosäätimen Trapetsikorjaus +/- -painiketta tai projektorin paneelin painikkeita /, kunnes sivut ovat pystysuuntaisia. Kuva on käänteinen Valitse näyttövalikon kohta ASETUS Projisointi ja säädä projektion suunta. 50

51 Liitteet Projektori lakkaa vastaamasta hallintalaitteisiin Jos mahdollista, sammuta projektori, irrota virtajohto ja odota vähintään 60 sekuntia, ennen kuin yhdistät virtajohdon uudelleen. Tarkista, että Näppäimistölukkoa ei ole aktivoitu kokeilemalla hallita projektoria kaukosäätimellä. Lamppu palaa tai siitä kuuluu poksahtava ääni Kun lampun käyttöikä päättyy, se sammuu ja siitä saattaa kuulua äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Voit vaihtaa lampun noudattamalla sivuilla kohdassa Lampun vaihtaminen annettuja ohjeita. Projektorin tilan merkkivalo Merkkivalojen merkitys Viesti Päällä/Valmiustilamerkkivalo (Vihreä/ Kullanruskea) Lämpötilan merkkivalo (Punainen) Lampun merkkivalo (Punainen) Valmiustila (Virtajohto) Keltainen Virta päällä (lämmitys) Vilkkuu vihreänä Lamppu valaisee Vihreä Virta pois (jäähdytys) Vilkkuu vihreänä Virhe (ylikuumentunut) Vilkkuu keltaisena Tasainen valo Ei valoa Virhe (vika tuulettimessa) Virhe (vika lampussa) Vilkkuu keltaisena Vilkkuu keltaisena Vilkkuu * VIRTA/VALMIUSTILA-merkkivalo on päällä kun näyttövalikko tulee näkyviin ja pois päältä kun näyttövalikko poistuu näkyvistä. 51

52 Liitteet Näyttöviestit Lämpötilavaroitus: Tuuletinvika: Lampun varoitus: Näyttöalueen ulkopuolella: Kaukosäädin Jos kaukosäädin ei toimi Tarkista, että kaukosäätimen käyttökulma on sekä vaaka- että pystytasossa ±15 projektorin infrapunavastaanottimista. Tarkista, ettei kaukosäätimen ja projektorin välillä ole esteitä. Siirrä se 7 metrin (±0 ) säteelle projektorista. Varmista, että paristot on asetettu oikein. Vaihda paristot, jos ne ovat loppuneet. 52

53 Liitteet Lampun vaihtaminen Projektori havaitsee automaattisesti lampun käyttöiän loppumisen. Kun lamppu lähestyy loppuaan, näyttöön tulee varoitusviesti. Kun näet tämän viestin, ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varmista, että projektori on ehtinyt jäähtyä vähintään 30 minuuttia, ennen kuin vaihdat lampun. Varoitus: Jos monitori on kiinnitetty kattoon, ole varovainen avatessasi lampun käyttöpaneelia. On suositeltavaa käyttää suojalaseja vaihdettaessa kattoon kiinnitetyn projektorin lamppua. Ole varovainen, ettei mitään irrallisia esineitä putoa projektorista. Varoitus: Lampun kotelo voi olla kuuma! Anna sen jäähtyä, ennen kuin vaihdat lampun! Varoitus: Henkilövahinkojen välttämiseksi älä pudota lamppumoduulia tai koske hehkulamppuun. Hehkulamppu saattaa rikkoutua ja aiheuttaa vahinkoja pudotessaan. 53

54 Liitteet 1 2 Lampun kannen ruuveja ja lamppua ei voi irrottaa. Projektoria ei voida käynnistää, jos lampun kantta ei ole asetettu paikalleen projektoriin. 4 3 Älä koske mihinkään lampun lasialueeseen. Käden rasva voi aiheuttaa lampun särkymisen. Pyyhi lamppumoduuli kuivalla kankaalla, jos sitä kosketetaan vahingossa. Lampun vaihtaminen: Sammuta projektorin virta painamalla -painiketta. Anna projektorin jäähtyä vähintään 30 minuutin ajan. Irrota virtajohto. Irrota kannen kaksi ruuvia. 1 Nosta kotelo ja irrota se. 2 Irrota lamppumoduulin kaksi ruuvia. 3 Nosta lampun kahvasta ja irrota lamppumoduuli hitaasti ja varovasti. 4 Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppumoduulin. 8. Kytke projektori päälle ja suorita Nollaa lamppu -toiminto, kun lamppumoduuli on vaihdettu. Lampun nollaus: (i) Paina Valikko (ii) Valitse VALINNAT (iii) Valitse Lampun asetukset (iv) Valitse Lampun nollaus (v) Valitse Kyllä. 54

55 Liitteet Yhteensopivuustilat Tietokoneen yhteensopivuus Tila Resoluutio Pystysynkronointi (Hz) Vaakasynkronointi (KHz) Analoginen Digitaalinen Analoginen Digitaalinen Laajakuvaresoluutiolla (WXGA) yhteensopivuuteen vaikuttaa kannettavan tietokoneen malli. VGA ,50 31,50 VGA ,90 37,90 VGA ,90 37,90 VGA ,50 31,50 VGA ,90 37,90 VGA ,50 37,50 VGA ,30 43,30 VGA ,50 31,50 VGA ,90 37,90 SVGA ,20 35,20 SVGA ,90 37,90 SVGA ,10 48,10 SVGA ,90 46,90 SVGA ,70 53,70 XGA ,40 48,40 XGA ,50 56,50 XGA ,00 60,00 XGA ,70 68,70 WXGA ,75,85 47,80 47,80 WXGA ,30 - WXGA ,00 - WXGA ,68 49,64 SXGA ,50 53,50 SXGA ,80 63,80 SXGA ,50 67,50 SXGA ,10 77,10 SXGA ,98 63,98 SXGA ,98 79,98 SXGA ,10 91,10 SXGA ,00 - SXGA ,98 63,98 UXGA ,00 75,00 55

56 Liitteet Tietokoneen yhteensopivuus Tila Resoluutio Pystysynkronointi (Hz) Vaakasynkronointi (KHz) MAC LC ,66 34,98 MAC II ,68 35,00 MAC ,55 49,73 MAC ,24 MAC ,06 68,68 MAC G ,35 i MAC DV ,00 i MAC DV ,49 i MAC DV ,00 Videoyhteensopivuus NTSC M (3,58 MHz), 4,43 MHz PAL SECAM SDTV/HDTV B, D, G, H, I, M, N B, D, G, K, K1, L 480i/p, 576i/p, 50 Hz/60 Hz, 50 Hz/60 Hz 56

57 Liitteet RS-232-komennot ja protokollatoimintoluettelo RS-232-nastamääritykset Nastanro Tiedot (projektorin sivusta) 1 Ei sovellettavissa 2 RXD 3 TXD 4 Ei sovellettavissa 5 GND 6 Ei sovellettavissa 7 Ei sovellettavissa 8 Ei sovellettavissa 9 Ei sovellettavissa 57

58 Liitteet Optoma EX615/EX542 RS232 Command Table RS-232-protokollatoimintoluettelo Baud Rate : 9600 Note : There is a <CR> after all ASCII commands Data Bits: 8 0D is the HEX code for <CR> in ASCII code Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F XX=01 99, projector's ID, XX=00 is for all projectors SEND to projector ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E a 0D Power ON with Password ~nnnn = ~0000 (a=7e ) - ~9999(a=7E ) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX07 1 7E D Up (Pan under zoom) ~XX08 1 7E D Down (Pan under zoom) ~XX09 1 7E D Left (Pan under zoom) ~XX10 1 7E D Right (Pan under zoom) ~XX12 1 7E D Direct Source Commands HDMI ~XX12 5 7E D VGA 1 ~XX12 6 7E D VGA 2 ~XX12 8 7E D VGA 1 Component ~XX12 9 7E D S-Video ~XX E D Video ~XX E D VGA 2 SCART ~XX E D VGA 2 Component ~XX20 1 7E D Display Mode Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User1 ~XX20 6 7E D User2 ~XX20 7 7E D Blackboard ~XX20 8 7E D Classroom ~XX21 n 7E a 0D Brightness n = 0 (a=30) ~ 100 (a= ) ~XX22 n 7E a 0D Contrast n = 0 (a=30) ~ 100 (a= ) ~XX23 n 7E a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31) ~XX24 n 7E a 0D Color Settings Red Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX25 n 7E a 0D Green Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX26 n 7E a 0D Blue Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX27 n 7E a 0D Red Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX28 n 7E a 0D Green Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX29 n 7E a 0D Blue Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX30 n 7E a 0D Cyan n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX31 n 7E a 0D Yellow n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX32 n 7E a 0D Magenta n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX33 1 7E D Reset ~XX34 n 7E a 0D BrilliantColor TM n = 0 (a=30) ~ 10 (a=31 30) ~XX35 1 7E D Degamma Film ~XX35 2 7E D Video ~XX35 3 7E D Graphics ~XX35 4 7E D PC ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 1 7E D Color Space Auto ~XX37 2 7E D RGB ~XX37 3 7E D YUV ~XX44 n 7E a 0D Color (Saturation) n = 0 (a=30) ~ 100 (a= ) ~XX45 n 7E a 0D Tint n = 0 (a=30) ~ 100 (a= )

59 Liitteet ~XX60 1 7E D Format 4:3 ~XX60 2 7E D 16:9-l ~XX60 3 7E D 16:9-ll ~XX60 6 7E D Native ~XX60 7 7E D Auto ~XX61 n 7E a 0D Overscan n = 0 (a=30) ~ 10 (a=31 30) ~XX62 n 7E a 0D Zoom n = -5 (a=2d 35) ~ 25 (a=32 35) ~XX63 n 7E a 0D H Image Shift n = -50 (a=2d 35 30) ~ +50 (a=35 30) ~XX64 n 7E a 0D V Image Shift n = -50 (a=2d 35 30) ~ +50 (a=35 30) ~XX66 n 7E a 0D V Keystone n = -40 (a=2d 34 30) ~ 40 (a=34 30) ~XX70 1 7E D Language English ~XX70 2 7E D German ~XX70 3 7E D French ~XX70 4 7E D Italian ~XX70 5 7E D Spanish ~XX70 6 7E D Portuguese ~XX70 7 7E D Polish ~XX70 8 7E D Dutch ~XX70 9 7E D Swedish ~XX E D Norwegian/Danish ~XX E D Finnish ~XX E D Greek ~XX E D Traditional Chinese ~XX E D Simplified Chinese ~XX E D Japanese ~XX E D Korean ~XX E D Russian ~XX E D Hungarian ~XX E D Czechoslovak ~XX E D Arabic ~XX E D Thai ~XX E D Turkish ~XX E D Farsi ~XX71 1 7E D Projection Front-Desktop ~XX71 2 7E D Rear-Desktop ~XX71 3 7E D Front-Ceiling ~XX71 4 7E D Rear-Ceiling ~XX72 1 7E D Menu Location Top Left ~XX72 2 7E D Top Right ~XX72 3 7E D Centre ~XX72 4 7E D Bottom Left ~XX72 5 7E D Bottom Right ~XX73 n 7E a 0D Signal Frequency n = -5 (a=2d 35) ~ 5 (a=35) By signal ~XX74 n 7E a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal ~XX75 n 7E a 0D H. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX76 n 7E a 0D V. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX77 n 7E aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh mm = 00 (aa=30 30) ~ 12 (aa=31 32) dd = 00 (bb=30 30) ~ 30 (bb=33 30) hh = 00 (cc=30 30) ~ 24 (cc=32 34) ~XX78 1 7E D Security Settings Enable ~XX78 2 7E D Disable ~XX79 n 7E a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39) ~XX80 1 7E D Mute On ~XX80 0 7E D Off (0/2 for backward compatible) ~XX81 n 7E a 0D Volume n = 0 (a=30) ~ 10 (a=31 30) ~XX82 1 7E D Logo Optoma ~XX82 2 7E D User ~XX83 1 7E D Logo Capture (Option) ~XX88 0 7E D Closed Captioning Off Only for EX542 ~XX88 1 7E D cc1 Only for EX542 ~XX88 2 7E D cc2 Only for EX ~XX E D Source Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D Next Source ~XX E D High Altitude On ~XX E D Off (0/2 for backward compatible) ~XX E D Information Hide On ~XX E D Off (0/2 for backward compatible) ~XX E D Keypad Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D Background Color Blue ~XX E D Black ~XX E D Red ~XX E D Green ~XX E D White
