1 Maisema-arkkitehtuurin perusteet 1B, kevät 2016, DEMO 3: MAISEMA-ARKKITEHTUURIN ESITYSTEKNIIKASTA Esitystekniikassa on kyse suunnitelmien ja ideoiden visualisoimisesta, illustroimisesta. Kyse on suunnitelman pelkistämisestä, yksinkertaistamisesta, suunnitelman tekemisestä ymmärrettäväksi.

2 On olemassa tiettyjä sovittuja illustroimisen keinoja: piirustusmerkinnät. Tässä esitetyt ovat teknisen piirustuksen eli toteutusasiakirjan merkintöjä. Ne luovat pohjan illustraatiolle, joka on ns. havainnekuva.

3 Esimerkki toteutussuunnitelmasta, jota ei ole illustroitu

4

5

6 HARJOITUSTYÖN TEHTÄVÄNANTO: Paikan ja tilapihojen pohjapiirros 1:100 (1:50) Maantasokerroksen pohjapiirroksessa esitetään myös ulkotila. Piirroksessa esitetään maastonmuodot, kasvillisuusalueet ja puut (ei lajeja), rakenteet (muurit, portaat, pergolat, altaat tms.), pintamateriaalit, pääreitit ja keskeiset toiminnot. Korkeusasemat esitetään korkeuskäyrin (0,2m käyrävälit ja tarvittaessa korkeuspistein) merkittynä. Pohjapiirros varustetaan pohjoisnuolella. Pohjapiirroksen on oltava varjostettu.

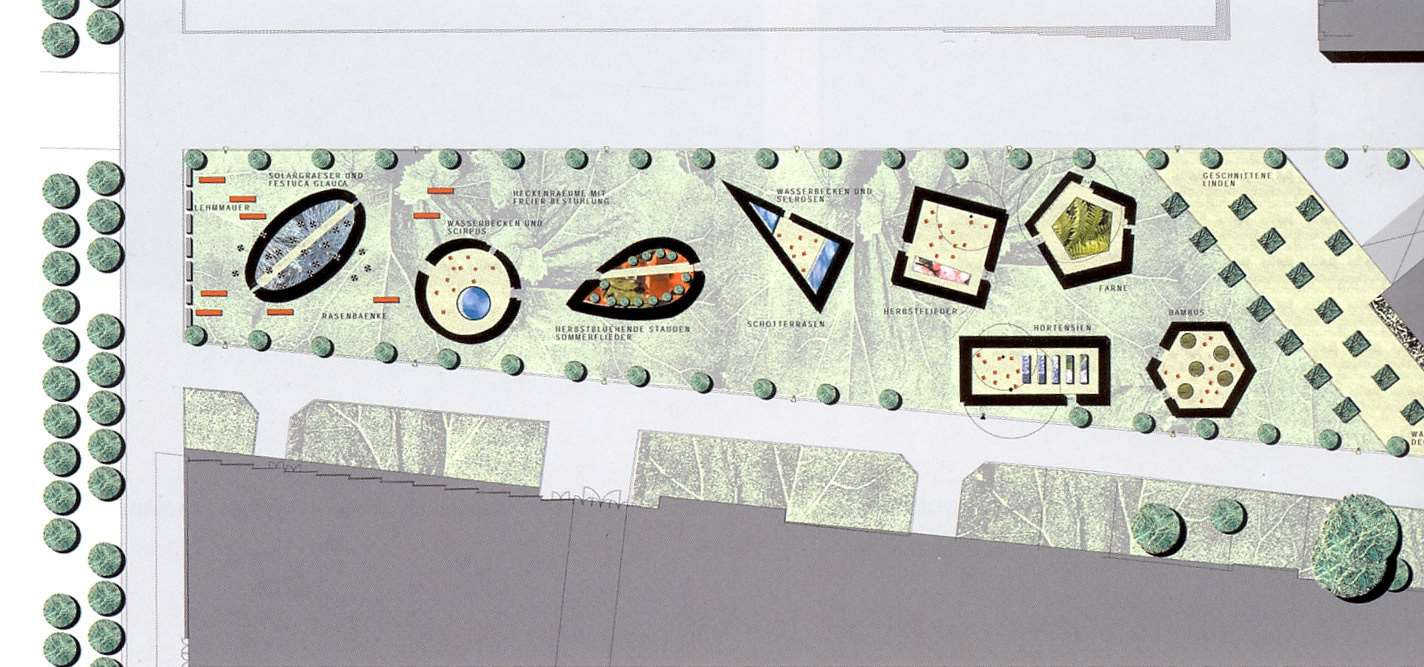

7 TARKKUUSTASO 1: astinkivet nurmi vaahterat vesiallas -MATERIAALIT EROTTUVAT YKSITYISKOHTAISESTI: puu, kiveys, laatoitus, vesi, sora, hiekka -KASVILLISUUSALUEIDEN EROT: kasvillisuus (nurmi, niitty, maanpeitekasvit, kukkaistutukset, pensaat, puut..) -lehvästön rakenne, tekstuurit, mittakaavasuhteet, kasvillisuuden korkeus -puiden latvusten koko ja muoto, rungon paikka, oksiston struktuuri RAKENTEET: muurit, pergolat, portaat, luiskat MAASTONMUODOT: korkeuskäyrät, luiskamerkinnät Tarkkuustaso määrittää sen missä määrin kuvassa täytyy yksinkertaistaa ja pelkistää suhteessa todelllisuuteen. Skaalan merkitys - 1:100 mittakaavassa näkyy tiettyjä asioita.

8 Esimerkkejä: realistinen ns. puutarhalehtigrafiikkaa mahdollisimman havainnollinen, ei tarvitse juuri tulkintaa. Tässä näkyy perusasioita: kasvillisuuden erot, eri rakeisuus, puuston läpinäkyvä latvus jotta nähdään mitä maan pinnassa tapahtuu, eri materiaalit sekä viivapiirroksella, että värillä, heikot varjot.

9 DIETER KIENAST sveitsiläinen maisema-arkkitehti

10 Kun katsotaan tarkemmin nähdään mitä kuva sisältää: tekstiä käytetty rasterina. - rasterin tiheys oleellinen: tumma ja tiheä nousee yleensä kuvapinnasta ja antaa vaikutelman korkeasta kasvillisuudesta. - varjostus reunalla korostaa korkeusvaikutelmaa - harvassa pisterasteri: nurmi tai niittypinnat - tehostevärit

11 Esimerkki, toinen KIENAST, vahvemmin kollaasimainen ja osin valokuvista koottu ei pelkästään rasteria kuten edellisessä.

12 Tarkemmin katsottuna näkyy kuinka valokuvia käytetty kuvaamaan erilaisia kasvillisuusalueita tässä ei ole haettu mittakaavavaikutelmaa ja tekstuuria vaan ikään kuin koodattu kuvien avulla mistä on kysymys joko tunnelmana tai kasvillisuutena.

13 Maastonmuotojen esittäminen: käyrät ja lisäksi on tehty varjostusta jyrkille rinteen kohdille vesi on mustaa, vaikutelma syvyydestä.

14 Laajempaa aluetta kuvattaessa yksinkertaistuminen, tässä hyvä esimerkki kuinka julkisivu ja pohja rinnakkain kertovat paljon kuvien asettelu, selventävät tekstit osana kuvaa. PAN GYO Kutsukilpailu Koreaan. LOCI maisema-arkkitehdit yhdessä Pekka Helinin Co:n kanssa

15 Tietokonegrafiikkaa - joskus jopa varsin lattea tapa esittää (oik puol. kuva on jo varsin kaaviomainen), vasemmalla puolella huomatkaa mustan ympäristön merkitys luomassa tilavaikutelmaa tässä on kyseessä kaupunkiaukio joka on vahvasti rakennusten ympäröimä - kuva kertoo sen nopeasti.

16 MUSTAVALKOGRAFIIKKAA Axel Anderssen luvulla valöörien käyttö nopeasti lyijykynällä aikaansaatavissa

17 Kun kuvaa katsotaan tarkemmin nähdään kuinka helposti on mahdollista esittää puu, rento viiva, viivoitus sisällä, laatoituksen elävä luonne erottuu samoin leikattu pensasaita joka on esitetty viivoituksella. Kuvassa näkyy myös kuinka helposti illustraatioon voi merkitä pienten tekstien avulla esim. kasvillisuuden lajimerkinnät

18 Toinen esimerkki mustavalkografiikasta, hieman esittävämpi kun edellinen, joka oli varsin pelkistetty. Tämä on ARNE JACOBSSENin piirtämä 1940-luvulta.

19 Nähdään miten erilaiset kasvillisuusalueet on erotettu erilaisella viivalla ja lehvästön mittakaavaerot tulevat esille. -pensaat valkoisena, erottuvat -varjostus nostaa ne esiin ja hahmottuvat korkeina -puut jo varsin esitttäviä -korkeuskäyrät näkyvät pohjalla hennosti erottuvat kuitenkin ja kertovat maaston muodosta

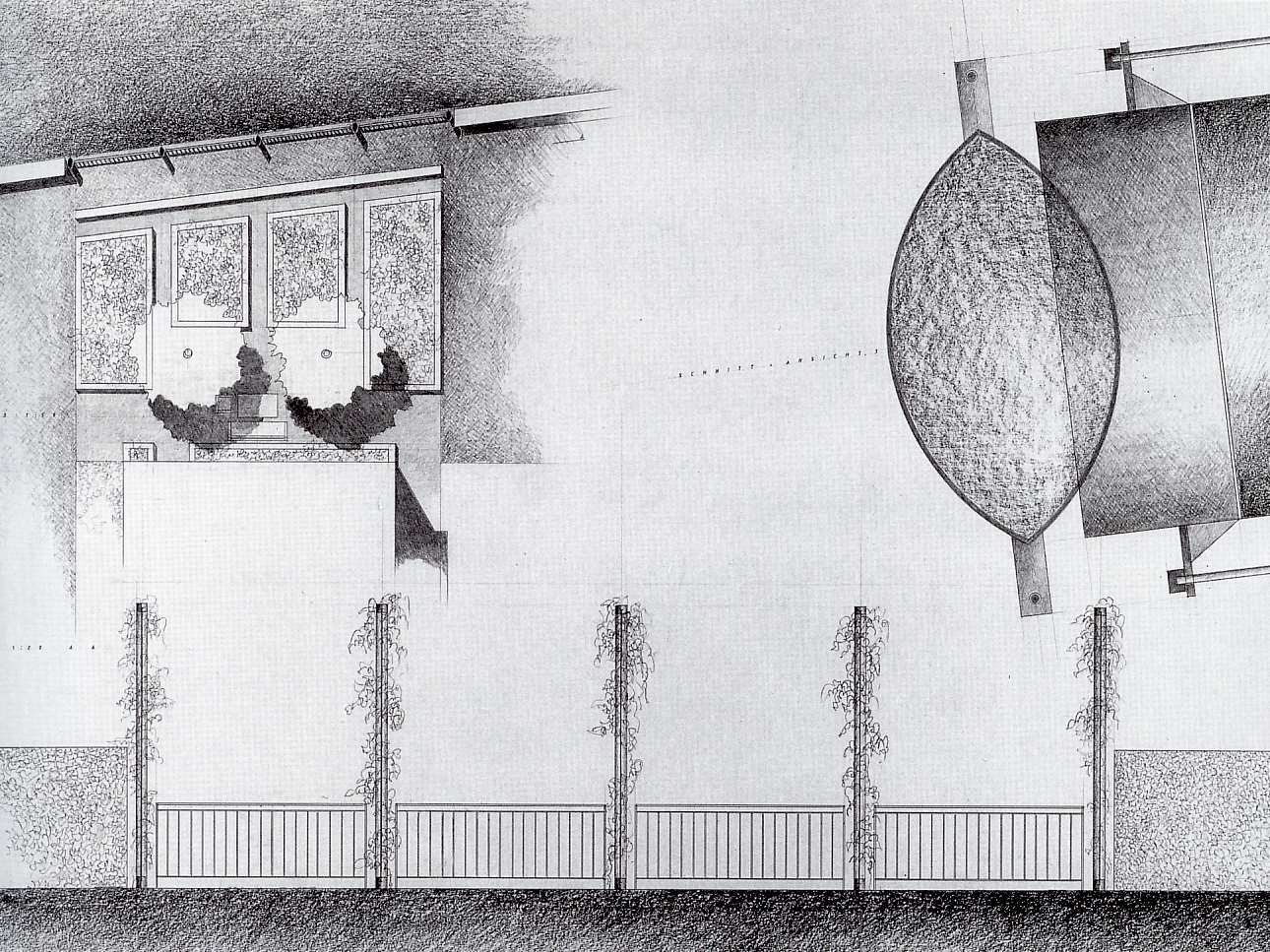

20 Tarkempaan mittakaavaan piirretty esitys, ote puutarhasta KIENAST: Lyijykynä/ tussi, varjostamalla käsittelemällä alueina puut valkoisina ja varjostettuina nousevat esille.

21 Tässä myös KIENAST, jossa vapaan käden piirtämistä yhdistetty valokuvista otettuihin osiin, kollaasitekniikka

22 Puun latvusta kuvaa lehden suurennos varjostus vahvoja valöörieroja mustasta valkoiseen!

23 Mistä rasterit: luontokuvakirjoista kopioimalla ja skannaamalla - rasterikirjastoa kannattaa kerätä koko ajan.

24 Elsi Lehto, Asuinympäristö- kurssin harjoitustyö

25 Kaaviomainen kuvaus myös mahdollista - tässä sisäpihapuutarha jossa leikatut pensasaidat muodostavat pääaiheen SÖRENSSEN, Tanska 1950-luvulta

26

27

28

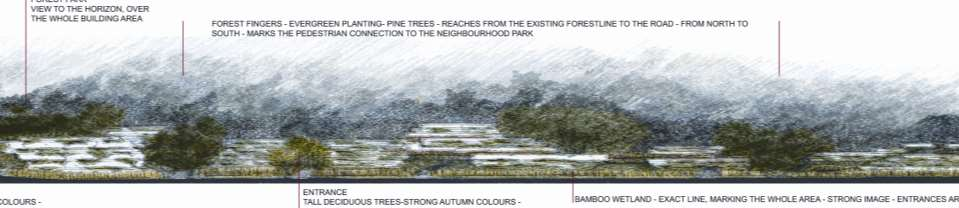

29 LEIKKAUSKUVA kuvittaa perspektiivikuvien ohella suunnitelman tilallisuutta ja mittakaavaa

30

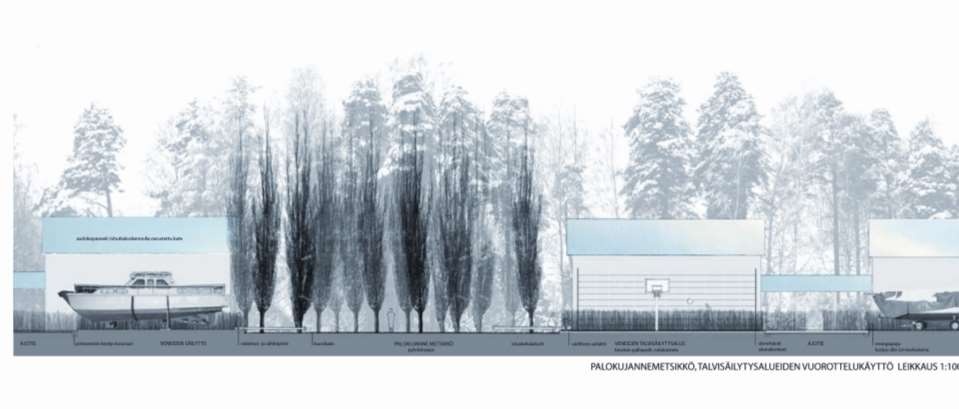

31 leikkaus voi olla perspektiivikuvanomainen näyttäen myös leikkauspinnan takana olevia mittakaavaihmiset/ eläimet ovat tärkeitä

32 Miten tämä kuva on tehty? kollaasi valokuvia työstetty photoshopissa -runko käsin piirtäen haluttuun mittakaavaan on skannattu koneelle se muodostaa pohjan sille esim. miten korkeita puut ovat ja eri alueiden korkeudet yms. mittakaavaa säilyy sopivana -kerätty materiaalia, valokuvattu koivuja, haapoja muutamia kappaleita. Tavoitteena on kuvata puut mahdollisimman rauhallista taustaa vasten, jotta puu erottuu kokonaisuudessaan, kuvia voi myös etsiä kirjoista ja lainata - ikään kuin rakentaisi kollaasia -kuvan osat omilla layereillään, -taivas valokuvasta -photoshopissa voi säätää tasojen läpinäkyvyyttä ja sitä kautta saada aikaan vaikutelman siitä että jotkut puut ovat taampana ja leikkautuvat tummempia

33

34 Kaisaniemen puistokilpailu, Gretel Hemgårdin ehdotus. Tämä on tehty kopiokonetekniikalla eli käyttäen kuvamateriaalia, valokuvia rasteritekniikka käytännössä skannerin ja photoshopin sijaan käytetty kopiokonetta ja tarrakalvoja, ja sommiteltu osia käsin leikkaamalla tarrakalvoa. TAIVAS! esittäkää ilmaa!

35 kuva on kollaasimainen esitys, leikkauksesta kasvaa perspektiivi

36 KIENAST maastonmuodon esittäminen, maanalaiset rakenteet ym

37 KIENAST yksinkertainen viivapiirros, muutama valokuva ja rasterialue

38 Tarkempaan mittakaavatasoon mentäessä periaatteet voivat olla samoja leikkausote, detalji vesikanavasta

39 Elsi Lehto, Asuinympäristö- kurssin harjoitustyö

40 Elsi Lehto, Asuinympäristö- kurssin harjoitustyö

41 NÄKYMÄKUVAT, NÄKYMÄKUVA, PERSPEKTIIVIKUVAT

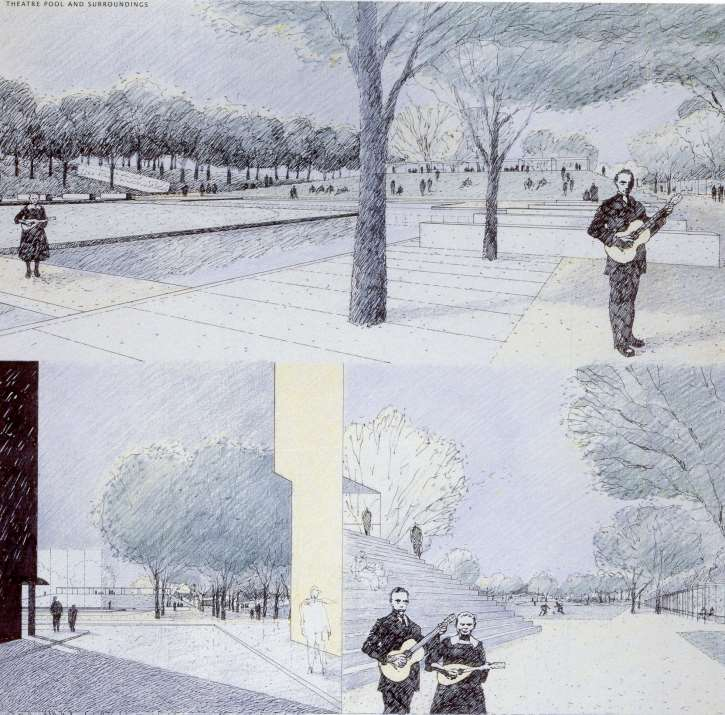

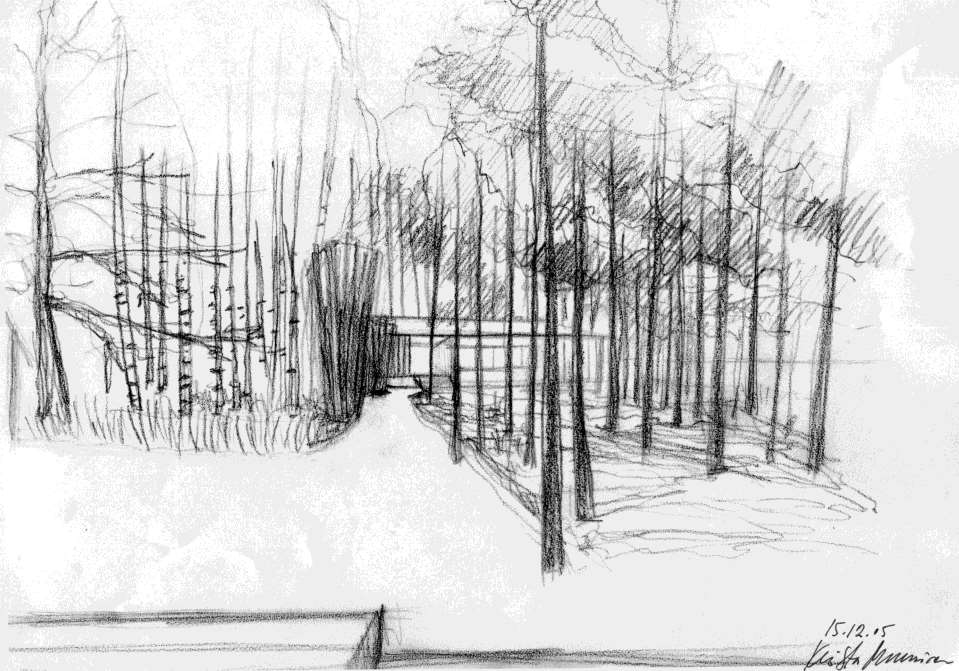

42 perspektiivikuvan ei tarvitse olla konstruoitu ns. oikea perspektiivi vaan voi olla käsivaralla piirretty tunnelmakuva riittää kuvaamaan paikan tunnelmaa ja maisema-arkkitehtuuria.

43

44

45

46

47

48

49

50

51

52 Etualan merkitys on oleellinen kuvan intensiivisyyden kannalta: maisema näkyy puiden lomasta. miettikää miltä tämä näkymä näyttäisi ilman koivuja?

53 Mahdollinen muu materiaali suunnitelmaan: Keskeiset luonnokset ja muistiinpanot, mahdolliset suunnittelun innoittajat, referenssikuvat, materiaalikuvat tms.

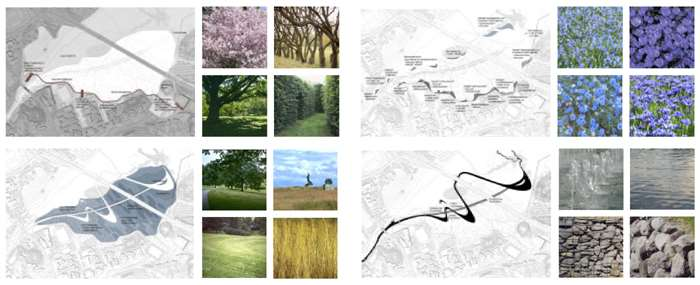

54 KAAVIOT JA REFERENSSIKUVAT Kaavioiden avulla voi selventää suunnitelman eri osa-alueita, korostaa jotakin teemaa rinnalla referenssikuvat kuvittavat materiaaleja tms. Milla Hakarin ehdotus Espoonjokilaakson maisema-arkkitehtuurikilpailu.

55 sama asia referenssikuvat kasvillisuudesta, materiaaleista, yksityiskohdista Pan Gyo kutsukilpailu.

56 Kaaviokuvat, pohjapiirroksen eri elementit tai asiat erotettuna layereille tasoille yksinkertaistetuksi esitykseksi.

57

58

59 AKSONOMETRIA
