Tuotteet jyrkille katoille

Transkriptio

1 Bitumikatteet Plano-kattolaatat TopSafe Pro LiimaUltra PintaUltra Decra Aluskatteet Tuotteet jyrkille katoille Mitä jyrkempi katto on, sitä enemmän se vaikuttaa talon ulkonäköön. Jyrkille katoille tarkoitettuja bitumikatteita ovat bitumikattolaatat, kolmiorimakate ja tiivissaumakatteet. monimuotoisten kattojen tekemiseen. Muita bitumikatteen etuja ovat keveys, äänettömyys sekä laaja väri- ja muotovalikoima. Bitumikatteiden karkea pinta myös estää lumen valumista katolta. Bitumikatteet ovat helposti työstettäviä ja tiiviitä, siksi ne soveltuvat erityisesti 5

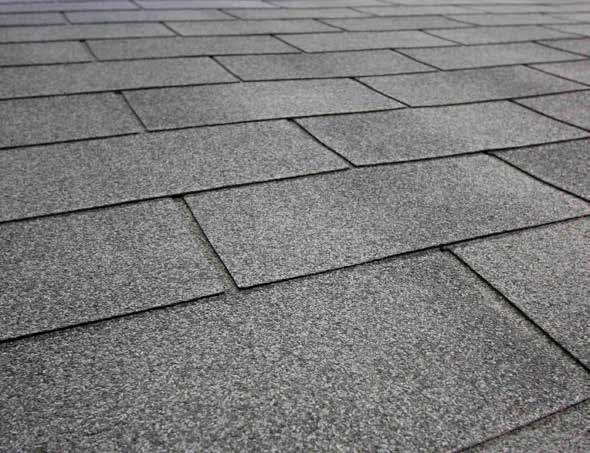

2 Plano-kattolaatat Plano-kattolaatat ovat laadukkaita, kestäviä ja helposti asennettavia katteita näyttäville ja monimuotoisille katoille. Bitumikattolaatta on moneen mukautuva vesikate. Taipuisana sillä saa toimivasti tiivistettyä myös jiirit, kulmat ja muut yksityiskohdat. Liuskekivisirotepinta vaimentaa tehokkaasti ulkopuolelta tulevia ääniä. Valittavana on laaja valikoima ympäristöön sopivia värejä sekä erilaisia kuvio- ja muotovaihtoehtoja. Plano-kattolaatat soveltuvat katoille, joiden kaltevuus on 1:5 tai jyrkempi. UUTUUS! Plano XL Modernin ilmeen kattolaatta Uusi kattolaattamalli joka istuu kauniisti moneen kohteeseen! Plano XL -laattamallin suunnittelussa on huomioitu erityisesti tämän päivän talojen visuaaliset vaatimukset: linjakas Plano XL on perinteistä kattolaattaa suurempi, kuvioltaan selkeä ja yleisilmeeltään rauhallisen tyylikäs. Värivaihtoehtoja ovat musta antrasiitti ja harmaa graniitti. Laatan pintasirote on värjättyä liuskekiveä. PlanoPro Ammattimaista asennusnopeutta PlanoPro-kattolaatoista ei tarvitse poistaa erillistä suojamuovia vaan laatat voidaan asentaa suoraan pakkauksesta katolle. Asennus on nopeampaa, työmaa pysyy siistimpänä ja näin säästetään myös jätekustannuksissa. Malliltaan PlanoPro vastaa Plano Natur -kattolaattaa. PlanoPro:ta asennettaessa harjalla ja räystäällä käytetään harja/räystäslevyä kuten muidenkin Plano-kattolaattojen kanssa. 6

3 TopSafe Pro TopSafe Pro on tiivissaumakate modernien kattojen vedeneristykseen. Se soveltuu loiville harja- ja pulpettikatoille. TopSafe Pro:ssa on 500 mm leveä liimareuna, joka takaa tiiveyden loivemmillakin kattopinnoilla. Alapinnaltaan tuote on kauttaaltaan itseliimautuva. Vesikaton minimikaltevuus 1:20, rullakoko 1x8m. Tuotteet jyrkille katoille / Bitumikatteet Uutuusvärit musta antrasiitti ja korostusradallinen linear. LiimaUltra Pitkäikäinen tiivissaumakate Harja- tai pulpettikatto edellyttää Suomen oloissa ehdottoman tiiviitä saumoja, jotka syntyvät LiimaUltralla vuorenvarmasti. Lujat liimapinnat kiinnittävät kermit toisiinsa vedenpitävästi. Joustavat tiivissaumakatteet taipuvat vaikeisiinkin mutkiin ja jiireihin ja myötäilevät murtumatta rakenteiden liikkeitä. Asentaminen sujuu jokamiehen työkaluilla. LiimaUltra sopii uusille ja vanhoille katoille joiden kaltevuus on 1:10 tai jyrkempi. PintaUltra Kolmiorimakate perinteisellä, arvokkaalla ulkonäöllä PintaUltra-kolmiorimakate on perinteikäs kattamisratkaisu. Sitkeä ja joustava kumibitumiseos ja vahvistettu tukikerros varmistavat, että PintaUltra kestää vuodesta toiseen ankarissakin sääoloissa. PintaUltra sopii niin uusille kuin korjaustarpeessa oleville katoille, joiden kaltevuus on vähintään 1:3. 7

4 Bitumikatteiden malli- ja värivalikoima Plano XL Musta antrasiitti Harmaa graniitti PlanoPro Grafiitinmusta Hiilenharmaa Luonnonruskea Metsänvihreä Tiilenpunainen TopSafe Pro Plano Tema LiimaUltra-tiivissaumakate Musta antrasiitti Linear Metsänvihreä Tiilenpunainen Luonnonruskea Karpalonpunainen Grafiitinmusta Musta antrasiitti LiimaUltra-tiivissaumakate Harmaa graniitti Hiilenharmaa Metsänvihreä Tiilenpunainen Plano Antik Tiilenpunainen Luonnonruskea Metsänvihreä Plano Natur Musta PintaUltra-kolmiorimakate Grafiitinmusta Musta Hiilenharmaa Metsänvihreä Tiilenpunainen Luonnonruskea 8

5 Decra on takuulla kestävä kiviteräskate Decra tarjoaa rakennukselle turvallisen suojan, vaikka myrskytuulet kuinka tuivertaisivat tai lämpötilat vaihtelisivat. Ei vain kymmenen vuotta, vaan vuosikymmeniä. Decra on kevyt nostaa katolle: levy painaa vain kolmisen kiloa. Se on myös helppo asentaa, sillä Decra kestää taivuttelua ja sopii kattokaltevuuksille 1:5:een asti. Decra sopii sekä saneeraukseen, uudiskohteisiin, pientaloihin että julkiseen rakentamiseen. Hiljainen ja ympäristöystävällinen Decra on tiivis ja hiljainen: se vaimentaa tehokkaasti jopa rankkasateen rummutuksen. Kivisirotteinen pinta sulautuu kauniisti ympäristöön. Decra-kattoratkaisu sisältää kaiken katolle tarvittavan Toimivan Decra-kattokokonaisuuden varmistavat Icopalin laadukas aluskate ja Sadetar-sadevesijärjestelmä. Aluskate varmistaa vedenpitävyyden Parhaimmankin vesikatteen alle pääsee kosteutta esimerkiksi rakennuksen sisältä tulevan vesihöyryn vuoksi. Kohteeseen sopiva, laadukas aluskate varmistaa, ettei kosteus pääse rakenteisiin. Decra-kiviteräskatteelle löytyy Icopalin aluskatevalikoimista useita hyviä vaihtoehtoja. Lisätietoa kohdassa aluskatteet (s. 16). Tuotteet jyrkille katoille / Aluskatteet ja -kermit 9 9 9

6 Decran värimallit Musta tuotenumero Punainen tuotenumero Ruskea tuotenumero Vihreä tuotenumero Antiikinharmaa tuotenumero Tiilenpunainen antiikki tuotenumero Punaruskea tuotenumero

7 Aluskatteet jyrkille katoille Aluskatteet jyrkille katoille Aluskate on tärkeä osa toimivaa kattokokonaisuutta alus katteen tulee kestää yhtä kauan kuin varsinaisen katemateriaalin. Käyttämällä laadukasta aluskatetta varmistetaan rakenteiden toimivuus koko varsinaisen katemateriaalin käyttöiän ajan. Laatua kannattaa valita siis myös päällim mäisen katteen alle! Jos aluskate pettää, on edessä usein iso remontti. Oikealla aluskatevalinnalla säästät siis selvää rahaa. Varmin ja pit käikäisin vaihtoehto aluskatteeksi on umpialustan päälle asennettu kumibitumialuskermi. Aluskatteet suojaavat rakenteita katteen raoista mahdolli sesti tulevalta vedeltä ja lumelta. Tuotteet on UV-suojattu, joten ne toimivat myös väliaikaisena suojana ennen varsi naisen katteen asentamista. Aina on kuitenkin suositeltavaa asentaa vesikate mahdollisimman pian aluskatteen asenta misen jälkeen. Tuotteet jyrkille katoille Infratuotteet / Aluskatteet ja -kermit 11

8 Bitumiset aluskatteet Kumibitumista valmistetut aluskatteet soveltuvat käytettäväksi silloin, kun alustana on raakapontti tai kosteudenkestävä pontattu rakennuslevy. Tämän rakenteen etuna on yksityiskohtien, esimerkiksi läpivientien luotettava tiivistys ja sekä kumibitumin tuoma erittäin hyvä pitkäaikaiskestävyys. Hiekkapintaiset aluskatteet TarraPolar Tarrareunainen, erittäin vahva aluskermi vaativiin kohteisiin TarraLight Tarrareunainen, vahva aluskermi vaativiin kohteisiin. Plano-aluskermi Tarrareunainen aluskermi Fel x -aluskatteet Perinteisiin bitumialuskatteisiin verrattuna Fel x-aluskatteet ovat kevyempiä ja helpommin käsiteltäviä, koska niissä ei ole hiekkapintaa Fel x Pro Aluskateluokka AKK1 Tarrareunainen Hiekaton Rullakoko: 1,25 x 25 m Fel x Plus UUTUUS! Aluskateluokka AKK2 Hiekaton 1,2 x 25 m 12

9 Monarperm diffuusioavoimet aluskatteet Monarperm-aluskatteet ovat korkealaatuisia diffuusioavoimia eli ns. hengittäviä, mutta vedenpitäviä aluskatteita. Ne ovat kevyitä ja helposti käsiteltäviä tuotteita, jotka soveltuvat sekä uudisrakennuksiin että saneerauskohteisiin. Esimerkiksi lämpövuodosta johtuva alhaalta tuleva kosteus läpäisee aluskatteen, jonka jälkeen kosteus tiivistyy varsinaisen katteen alapintaan ja valuu räystäiden kautta pois. Katon tuuletusväliä ja kattorakenteita voidaan tarvittaessa madaltaa ilman riskiä rakenteiden kastumisesta, kun höyrynsulun riittävästä tiiveydestä on huolehdittu. Vesihöyry läpäisee hengittävän mutta vedenpitävän Monarperm-aluskatteen ja tiivistyy pisaroiksi vesikatteen alapintaan. Putoavat pisarat ohjautuvat aluskatteen yläpintaa pitkin pois rakenteista. Tuotteet jyrkille katoille / Aluskatteet ja -kermit Monarperm 1000 Erittäin vahva Tarrareunainen Valmistettu synteettisesta huovasta ja diffuusioavoimesta muovikalvosta Rullakoko: 1,45 x 25 m Monarperm TP 140 R Verkkovahvistettu Valmistettu ylä- ja alapinnan polypropeenikuitukankaista, TPEE-kalvosta ja polyesteriverkosta Rullakoko: 1,5 x 50 m 13

10 Vapaasti asennettavat (kattokannattajiin kiinnitettävät) diffuusioavoimet aluskatteet Kiinteälle alustalle (raakaponttilaudoitus, kosteudenkestävä pontattu rakennuslevy) kiinnitettävät kumibitumiset aluskatteet / aluskermit Aluskatteet valintataulukko Monarperm TP 140 R Monarperm 1000 Fel x Plus Fel x Pro Plano Aluskermi TarraLight TarraPolar Aluskatteiden tuoteluokka AKV1 AKV1 AKK2 AKK1 AKK2 AKK1 AKK1 Bitumikatteiden tuoteluokka TL3 TL2 Neliöpaino g/m Tarrareuna ei kyllä kyllä kyllä kyllä kyllä kyllä Ominaisuudet Liitosten ja yksityiskohtien tiivistettävyys Rakenteen ääneneristävyys Soveltuvuus eri olosuhteisiin ja eri katemateriaaleille Katto talven yli aluskatteen varassa Aluskate suoraan lämmöneristeen päällä (kaltev. >1:3) Aluskatteen alapuolinen tuulettuvuus epävarmaa + + Metallikatteet Decra-kiviteräskate vaativa tai monimuotoinen kattorakenne Profiilipelti- ja pystysaumakatteet vaativa tai monimuotoinen kattorakenne Saumattu teräskate - aluskatteen päälle tuuletusrimat ja ruoteet ennen katetta - kaltevuus jyrkempi kuin 1: kaltevuus jyrkempi kuin 1: kaltevuus 1:7 1: kate suoraan aluskatteen päälle - kaltevuus jyrkempi kuin 1:7 Hiekaton pinta! + Hiekaton pinta! kaltevuus 1:7 1:10 Hiekaton pinta! vaativa tai monimuotoinen kattorakenne Bitumikattolaatta - kaltevuus > 1: kaltevuus 1:4...1: vaativa tai monimuotoinen kattorakenne Tiilikatteet Betonikattotiilet - kaltevuus > 1: kaltevuus 1:3 1: kaltevuus 1:4 1: vaativa tai monimuotoinen kattorakenne Savikattotiilet - lukkiutumaton, kaltevuus > 1: lukkiutuva, kaltevuus > 1: lukkiutuva, kaltevuus 1:3 1: vaativa tai monimuotoinen kattorakenne Taulukko on suuntaa-antava. Aluskatteen valinta tulee tehdä kohteeseen tapauskohtaisesti ja huomioiden voimassa olevat rakentamismääräykset ja -ohjeet, katemateriaalin valmistajan antamat ohjeet, olosuhteet sekä katteen minimikaltevuudet. Taulukko pohjautuu RIL Rakennusten veden- ja kosteudeneristysohjeisiin, Kattoliiton Toimivat Katot 2013-julkaisuun sekä Icopalin suosituksiin. Lisätietoa saatavana aluskatteiden asennusohjeesta ja Icopal Oy:n teknisestä neuvonnasta sekä yllämainituista ohjekirjoista. 14
