1 Elektroninen Sähköinen käyttöohje

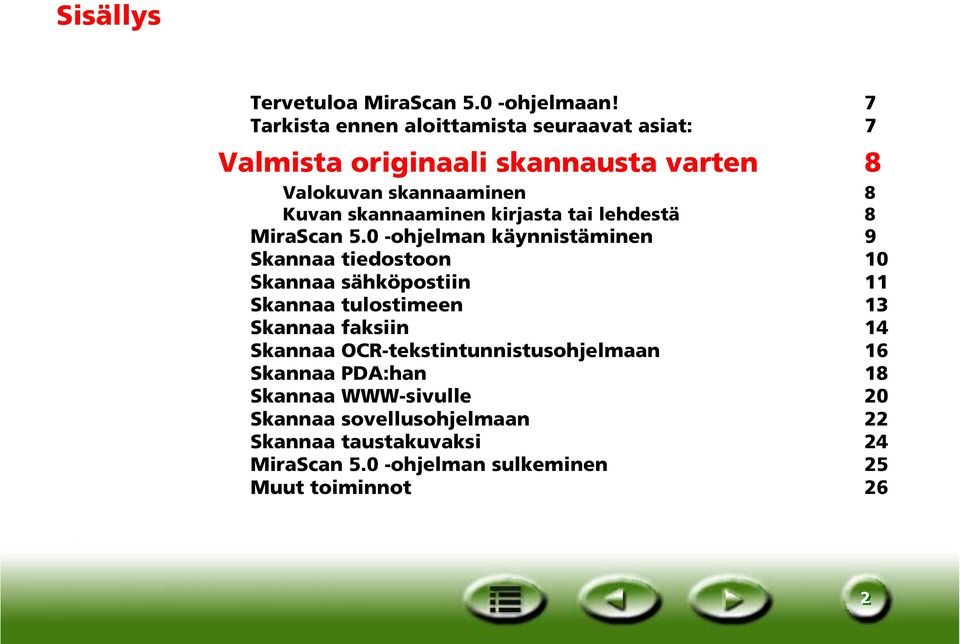

2 Sisällys Tervetuloa MiraScan 5.0 -ohjelmaan! 7 Tarkista ennen aloittamista seuraavat asiat: 7 Valmista originaali skannausta varten 8 Valokuvan skannaaminen 8 Kuvan skannaaminen kirjasta tai lehdestä 8 MiraScan 5.0 -ohjelman käynnistäminen 9 Skannaa tiedostoon 10 Skannaa sähköpostiin 11 Skannaa tulostimeen 13 Skannaa faksiin 14 Skannaa OCR-tekstintunnistusohjelmaan 16 Skannaa PDA:han 18 Skannaa WWW-sivulle 20 Skannaa sovellusohjelmaan 22 Skannaa taustakuvaksi 24 MiraScan 5.0 -ohjelman sulkeminen 25 Muut toiminnot 26 2

3 Yleistä 27 MiraScan 5.0 -ohjelman esittely 27 Uutta MiraScan 5.0 -ohjelmassa 27 MiraScan 5.0 -ohjelman rakenne 29 MiraScan 5.0 -käyttöliittymät 30 Button Mode (Painiketila) 30 Console Mode (Konsolitila) 33 Hallintaikkuna 34 Esikatseluikkuna 36 Työluetteloikkuna 39 Pika-aloitus 41 Skannaaminen painiketilassa 41 Skannaaminen konsolitilassa 45 Skannaaminen TWAIN-tilassa 46 Tarkempia tietoja MiraScan 5.0 -ohjelmasta 47 Painiketila 47 Toimintopainikkeet 48 Skannausluokkapainikkeet 49 Toimistoapuluokka 49 Scan to File (Skannaa tiedostoon) 49 Scan To Fax (Skannaa faksiin) 49 Scan to (Skannaa sähköpostiin) 50 Scan to Printer (Skannaa tulostimeen) 50 3

4 Asiakirjaluokka 50 WWW ja etälaite -luokka 50 Scan to ClubPhoto/iMira (Skannaa ClubPhotoon tai imiraan) 51 Scan to PDA (Skannaa PDA:han) 51 Scan to web navigator/editor (Skannaa WWW-selaimeen tai -editoriin) 51 Kuvasovellusluokka 52 Kuvaviihdeluokka 52 Paneelin osoitintoimintoja 52 Painiketilan asetukset 54 Yleiset asetukset -välilehti 54 Toimistoapu-välilehti 55 Asiakirja-välilehti 58 Kuvasovellus-välilehti 59 WWW ja etälaite -välilehti 60 Kuvaviihde-välilehti 63 Toimintanappitoiminnot-välilehti (näkyvissä vain, jos skannerissa on toimintanappeja) 64 Ohjeiden käyttäminen 65 Konsolitila 66 Hallintaikkuna 67 Skannausasetusten makrot 69 Heijastava tyyppi -makrot 69 Kalvotyyppimakrot 70 Negatiivimakro 70 4

5 Konsolitilan lisäasetukset 71 Macro (Makro) -välilehti 71 Advanced (Lisäasetukset) -välilehti 73 Esikatseluikkuna 75 Viivaintoiminnot 76 Kehystyökalut 76 Kuvanmuokkausikkuna 79 Color Wizard (Ohjattu värinsäätö) -tila 80 Tiheys-välilehti 81 Valotus-välilehti 82 Kontrasti-välilehti 83 Terävyys-välilehti 84 Kylläisyys-välilehti 85 Film wizard -välilehti 86 Color Matching (Värin täsmäytys) -tila 87 Standard (Perus) -tila 90 Yhdistelmä-välilehti 91 Kirkkaus ja kontrasti -välilehti 93 Värin puhtaus ja kylläisyys -välilehti 94 Väritasapaino-välilehti 96 Kaari-välilehti 98 Taso-välilehti 101 Raja-arvo-välilehti 104 Työluetteloikkuna 106 TWAIN-tila 111 Pikavalinnat 111 5

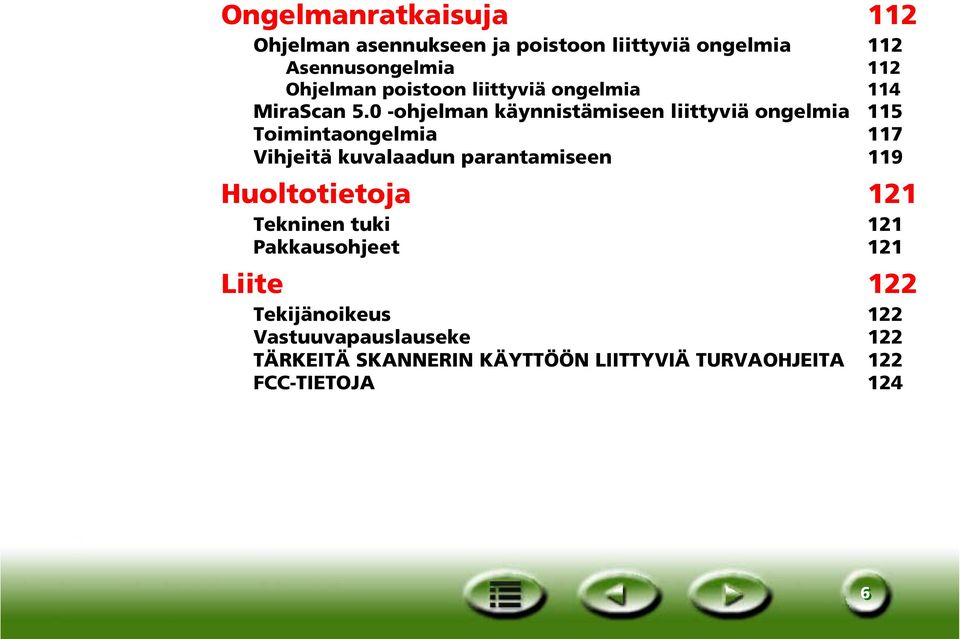

6 Ongelmanratkaisuja 112 Ohjelman asennukseen ja poistoon liittyviä ongelmia 112 Asennusongelmia 112 Ohjelman poistoon liittyviä ongelmia 114 MiraScan 5.0 -ohjelman käynnistämiseen liittyviä ongelmia 115 Toimintaongelmia 117 Vihjeitä kuvalaadun parantamiseen 119 Huoltotietoja 121 Tekninen tuki 121 Pakkausohjeet 121 Liite 122 Tekijänoikeus 122 Vastuuvapauslauseke 122 TÄRKEITÄ SKANNERIN KÄYTTÖÖN LIITTYVIÄ TURVAOHJEITA 122 FCC-TIETOJA 124 6

7 Tervetuloa MiraScan 5.0 -ohjelmaan! Aloittelijoille-osassa neuvomme sinut vaihe vaiheelta ensimmäisen skannauksen läpi. Sinun ei välttämättä tarvitse tietää etukäteen juuri mitään skannereista ja digitaalisesta kuvankäsittelystä. Kun noudatat tässä osassa annettuja ohjeita, opit muun muassa skannaamaan kuvan ja tallentamaan sen tiedostoon, lähettämään sen faksiohjelmalla tai sähköpostina ja sijoittamaan sen WWW-sivuille. Tarkista ennen aloittamista seuraavat asiat: Varmista, että skanneri on asennettu oikein ja että se on kytketty tietokoneeseen. Katso lisätietoja pakkauksessa olevasta skannerin asennusohjeesta. Jos haluat käyttää Scan to Fax (Skannaa faksiin)-, Scan to (Skannaa sähköpostiin)- ja Scan to PDA (Skannaa PDA:han) -toimintoja, varmista, että tarvittavat ohjelmat on asennettu. Varmista, että tulostin on asennettu oikein ja että se on päällä, ennen kuin käytät Scan to Printer (Skannaa tulostimeen) -toimintoa. Siirry -painikkeella seuraavalle sivulle ja -painikkeella edelliselle sivulle. Siirry sisällysluetteloon napsauttamalla -painiketta. 7

8 Valmista originaali skannausta varten Valokuvan skannaaminen Aseta valokuva skannerin valotustasolle kuvapuoli alaspäin ja varmista, että se on samassa tasossa skannerin reunan kanssa. Ota huomioon valokuvan suunta, jotta se skannataan oikein päin. Sulje skannerin kansi. Kuvan skannaaminen kirjasta tai lehdestä Avaa kirjasta sivu, jolla skannattava kuva on, ja aseta sivu skannerin valotustasolle kuvapuoli alaspäin. Ota huomioon kuvan suunta, jotta se skannataan oikein päin. Sulje skannerin kansi. 8

9 MiraScan 5.0 -ohjelman käynnistäminen -kuvaketta. MiraScan 5.0 avautuu näyt- Kaksoisnapsauta työpöydän MiraScan töön. Voit nyt käyttää Scan to (Skannaa) -toimintoja. Napsauttamalla tämän sivun vasemmassa reunassa olevia pikahakupainikkeita siirryt sivulle, jossa kuvataan painikkeen toimintoja. 9

10 Pikahaku Tiedost Skannaa tiedostoon Napsauta alla olevaa painiketta. Sähköposti Tulostin Faksi Napsauta tätä painiketta. OCR PDA WWW Sovellukset Taustakuva Skanneri aloittaa originaalin skannaamisen. Kun skannaus on valmis, skannattu kuvatiedosto tallennetaan Windows 98-, Me- ja NT-käyttöjärjestelmissä Omat tiedostot -kansioon ja Windows käyttöjärjestelmässä Omat kansiot -kansioon. 10

11 Pikahaku Tiedost Skannaa sähköpostiin Napsauta alla olevaa painiketta. Sähköposti Tulostin Faksi Napsauta tämän painikkeen kolmiota. OCR PDA WWW Näytön vasemmalle puolelle avautuu painikerivi. Napsauta painikerivin -painiketta. Sovellukset Taustakuva Napsauta tätä painiketta. 11

12 Pikahaku Tiedost MiraScan 5.0 -ohjelma skannaa originaaliin ja siirtää skannatun kuvan uuden sähköpostin liitetiedostoksi. Sähköposti Tulostin Faksi OCR PDA WWW Sovellukset Taustakuva 12

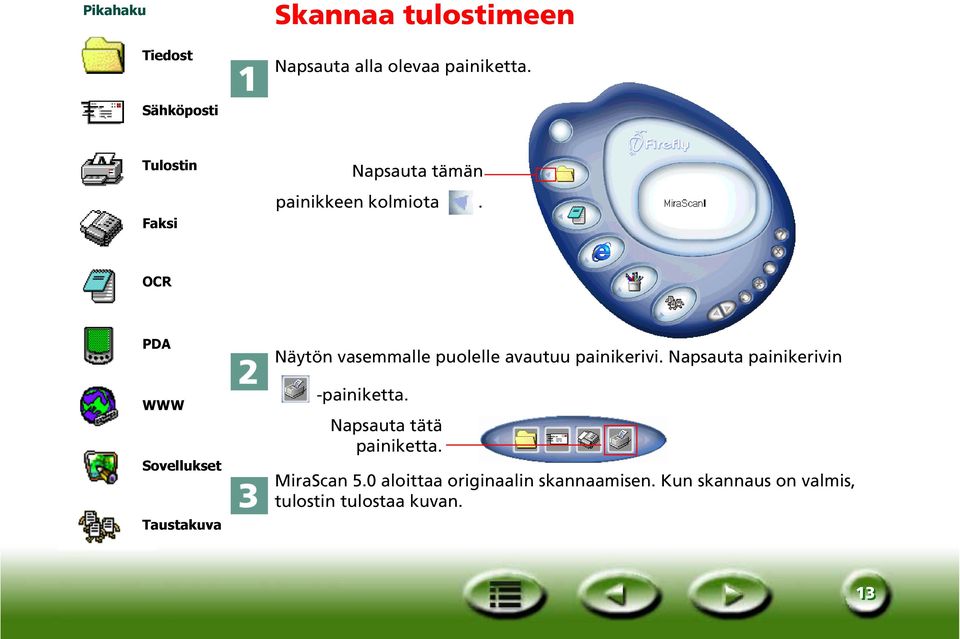

13 Pikahaku Tiedost Skannaa tulostimeen Napsauta alla olevaa painiketta. Sähköposti Tulostin Faksi Napsauta tämän painikkeen kolmiota. OCR PDA WWW Sovellukset Taustakuva Näytön vasemmalle puolelle avautuu painikerivi. Napsauta painikerivin -painiketta. Napsauta tätä painiketta. MiraScan 5.0 aloittaa originaalin skannaamisen. Kun skannaus on valmis, tulostin tulostaa kuvan. 13

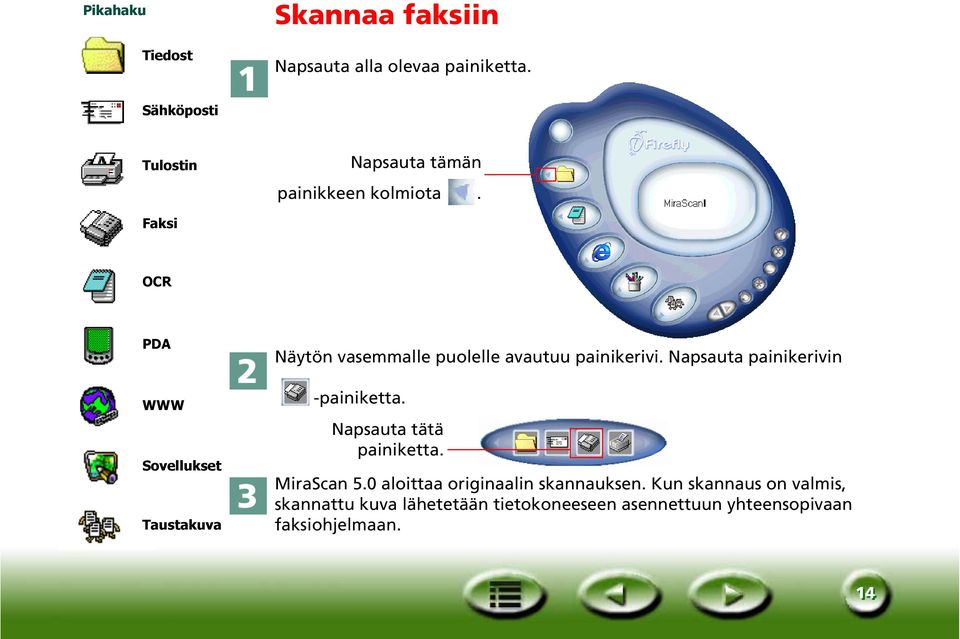

14 Pikahaku Tiedost Skannaa faksiin Napsauta alla olevaa painiketta. Sähköposti Tulostin Napsauta tämän painikkeen kolmiota. Faksi OCR PDA WWW Sovellukset Taustakuva Näytön vasemmalle puolelle avautuu painikerivi. Napsauta painikerivin -painiketta. Napsauta tätä painiketta. MiraScan 5.0 aloittaa originaalin skannauksen. Kun skannaus on valmis, skannattu kuva lähetetään tietokoneeseen asennettuun yhteensopivaan faksiohjelmaan. 14

15 Pikahaku Tiedost Näyttöön avautuu Send Fax Wizard (Faksin lähettämisen ohjattu toiminto) (esimerkkinä on WinFax). Faksaa skannattu kuva ohjeiden mukaan. Sähköposti Tulostin Faksi OCR PDA WWW Sovellukset Taustakuva 15

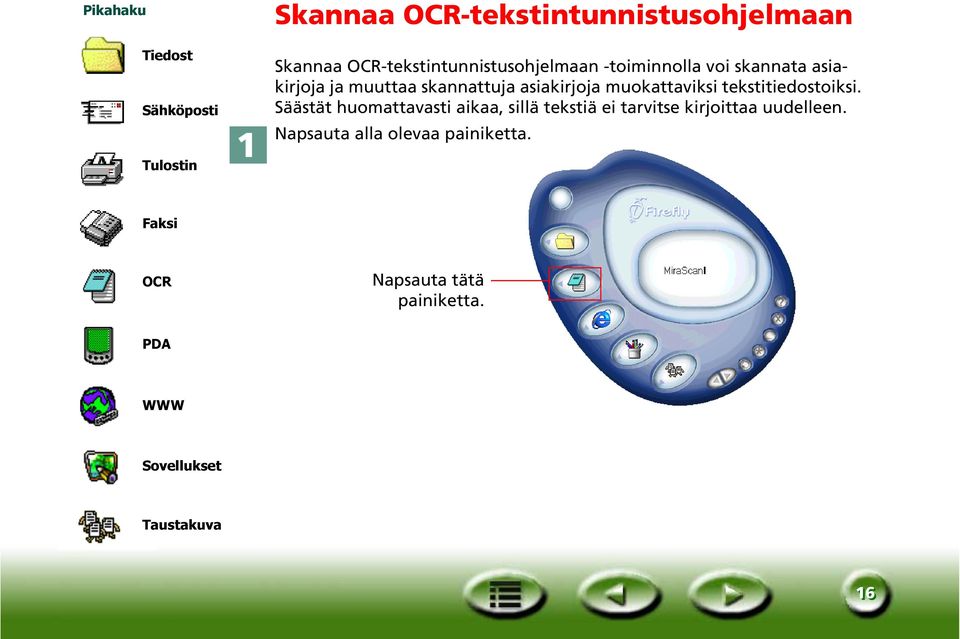

16 Pikahaku Tiedost Sähköposti Skannaa OCR-tekstintunnistusohjelmaan Skannaa OCR-tekstintunnistusohjelmaan -toiminnolla voi skannata asiakirjoja ja muuttaa skannattuja asiakirjoja muokattaviksi tekstitiedostoiksi. Säästät huomattavasti aikaa, sillä tekstiä ei tarvitse kirjoittaa uudelleen. Napsauta alla olevaa painiketta. Tulostin Faksi OCR Napsauta tätä painiketta. PDA WWW Sovellukset Taustakuva 16

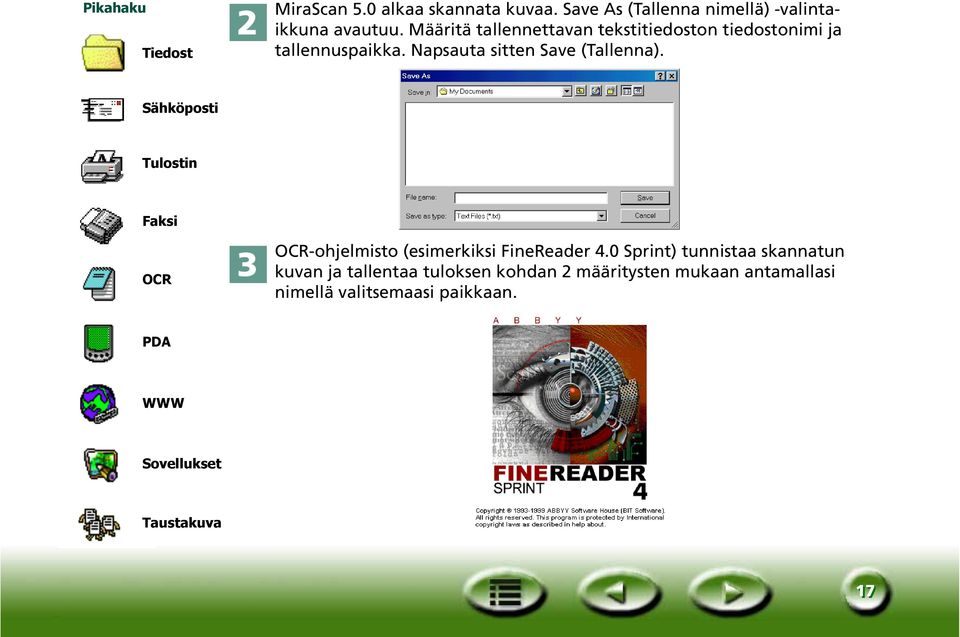

17 Pikahaku Tiedost MiraScan 5.0 alkaa skannata kuvaa. Save As (Tallenna nimellä) -valintaikkuna avautuu. Määritä tallennettavan tekstitiedoston tiedostonimi ja tallennuspaikka. Napsauta sitten Save (Tallenna). Sähköposti Tulostin Faksi OCR OCR-ohjelmisto (esimerkiksi FineReader 4.0 Sprint) tunnistaa skannatun kuvan ja tallentaa tuloksen kohdan 2 määritysten mukaan antamallasi nimellä valitsemaasi paikkaan. PDA WWW Sovellukset Taustakuva 17

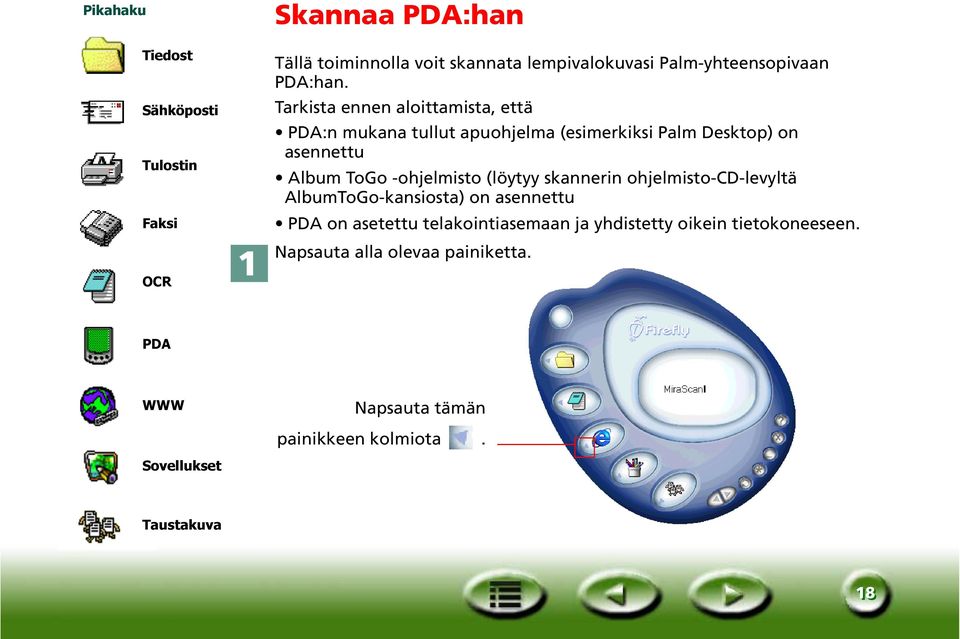

18 Pikahaku Tiedost Sähköposti Tulostin Faksi Skannaa PDA:han Tällä toiminnolla voit skannata lempivalokuvasi Palm-yhteensopivaan PDA:han. Tarkista ennen aloittamista, että PDA:n mukana tullut apuohjelma (esimerkiksi Palm Desktop) on asennettu Album ToGo -ohjelmisto (löytyy skannerin ohjelmisto-cd-levyltä AlbumToGo-kansiosta) on asennettu PDA on asetettu telakointiasemaan ja yhdistetty oikein tietokoneeseen. Napsauta alla olevaa painiketta. OCR PDA WWW Napsauta tämän painikkeen kolmiota. Sovellukset Taustakuva 18

19 Pikahaku Tiedost Sähköposti Näytön vasempaan reunaan avautuu painikerivi. Napsauta painikerivin -painiketta. Napsauta tätä painiketta. Tulostin Faksi MiraScan 5.0 aloittaa originaalin skannaamisen. Kun skannaus on valmis, paina telakointiaseman Sync-näppäintä, jolloin skannattu kuva siirtyy PDA:han OCR PDA WWW Sovellukset Taustakuva 19

20 Pikahaku Tiedost Skannaa WWW-sivulle Napsauta alla olevaa painiketta. Sähköposti Tulostin Faksi OCR Napsauta tämän painikkeen kolmiota. PDA WWW Sovellukset Näytön vasempaan reunaan avautuu painikerivi. Napsauta painikerivin -painiketta. Napsauta tätä painiketta. Taustakuva 20

21 Pikahaku Tiedost Sähköposti Tulostin MiraScan 5.0 aloittaa originaalin skannaamisen. Kun skannaus on valmis, näyttöön avautuu seuraavanlainen valintaikkuna: Kirjoita sähköpostiosoitteesi. Määritä salasanasi. Faksi OCR PDA Rekisteröidy valokuvasivustoon ja hanki oma albumisivu. Ota yhteys Internetiin. Kirjoita sähköpostiosoitteesi ja määritä salasanasi valintaikkunassa. Kun olet valmis, napsauta OK. Näyttöön avautuu uusi valintaikkuna, josta voit seurata latautumisen etenemistä. Kun lataaminen on päättynyt, näyttöön avautuu Internetselain (esimerkiksi Microsoft Internet Explorer) ja skannattu kuva näkyy albumisivullasi. Jos kuva ei tule näyttöön, napsauta selaimesi Päivitä-painiketta. WWW Sovellukset Taustakuva 21

22 Pikahaku Tiedost Sähköposti Skannaa sovellusohjelmaan Jos olet asentanut sovellusohjelmia, jotka MiraScan 5.0 tunnistaa ja jotka ovat yhteensopivia MiraScan 5.0:n kanssa, voit skannata ja siirtää skannattuja kuvia tällä toiminnolla näihin sovellusohjelmiin. Napsauta alla olevaa painiketta. Tulostin Faksi OCR PDA WWW Napsauta tämän painikkeen kolmiota. Näyttöön tulee painikerivi, jolla on useita sovellusohjelmakuvakkeita. Sovellukset Taustakuva 22

23 Pikahaku Tiedost Napsauta painikerivillä olevaa kuvaketta. MiraScan 5.0 alkaa skannata originaalia ja siirtää sitten skannatun kuvan valitsemaasi sovellusohjelmaan. Sähköposti Tulostin Faksi OCR PDA WWW Sovellukset Taustakuva 23

24 Pikahaku Tiedost Sähköposti Skannaa taustakuvaksi Tällä toiminnolla voit skannata kuvia ja vaihtaa taustakuvan tilalle uuden skannatun kuvan. Napsauta alla olevaa painiketta. Tulostin Faksi OCR PDA WWW Napsauta tätä painiketta. Sovellukset MiraScan 5.0 alkaa skannata originaalia. Kun skannaus päättyy, skannattu kuva on vaihtunut taustakuvaksi. Taustakuva 24

25 MiraScan 5.0 -ohjelman sulkeminen Sulje MiraScan 5.0 -ohjelma napsauttamalla. Napsauta tätä painiketta. 25

26 Muut toiminnot Saat käytönaikaisia ohjeita napsauttamalla tätä painiketta. Pienennä MiraScan 5.0 napsauttamalla tätä painiketta. Siirry lisäasetuksiin napsauttamalla tätä painiketta. Siirry konsolitilaan napsauttamalla tätä painiketta. Piilota kaikki painikerivit napsauttamalla tätä painiketta. Näytä kaikki painikerivit napsauttamalla tätä painiketta. 26

27 Yleistä MiraScan 5.0 -ohjelman esittely MiraScan 5.0 on aivan uudenlainen sovellusohjelma, jonka edistynyt suunnittelu ja pitkäaikainen kehitystyö takaavat, että käyttöliittymä ja toiminnot ovat helppokäyttöisiä. MiraScan 5.0 tarjoaa käyttäjille ennennäkemättömän tavan toimia. Uutta MiraScan 5.0 -ohjelmassa Seuraavat ominaisuudet takaavat, että versiota voi mukauttaa mahdollisimman paljon omien mieltymysten mukaan: Painiketila --- Käytitpä MiraScan 5.0 -ohjelmaa ensimmäistä kertaa tai olitpa kokenut käyttäjä, sinun kannattaa aloittaa ohjelman monien etujen käyttäminen välittömästi. Painiketilan käyttöliittymä on helppokäyttöinen ja hyvännäköinen. MiraScan 5.0 -ohjelmaa on vaivatonta käyttää painiketilan helposti tunnistettavilla painikkeilla. Havaitset helposti, mitä painiketta tarvitset tehtävän suorittamiseen. Niiden avulla on helpompi ymmärtää entistä paremmin MiraScan 5.0 tukemien toimintojen välisiä suhteita. Sinun ei tarvitse välittää, jos sinulla ei ole aikaisempaa kokemusta skannaamisesta tai kuvatiedostomuodoista. Tällä sovellusohjelmalla voi skannata moneen kohteeseen yhtä painiketta napsauttamalla. Olemme jakaneet toiminnot karkeasti viiteen luokkaan. Ne ovat Scan to Office Assistance (OA) (Skannaa toimistoapuun), Scan to Document (Skannaa asiakirjaan), Scan to Web & Remote (Skannaa WWW-sivuille ja etälaitteeseen), Scan to Image Application (Skannaa kuvasovellukseen) ja Scan to Image Fun (Skannaa kuvaviihteeseen). Kun napsautat luokkaa, painike suurenee ja esille tulee lisää valintoja. Jokaiseen luokkaan on asennettu valmiiksi oletussovellusohjelmia. Voit lisätä uusia sovellusohjelmia käyttämällä vedä ja pudota -toimintoa tai Settings (Asetukset) -valintaikkunaa. Sovellusohjelman tuttuutta lisää se, että kaikki kehotteet näkyvät viesti-ikkunassa. Lähes kaikkia asetuksia ja makroja voi muuttaa Settings-välilehdillä. Kaikki tämä yhdellä napsautuksella. Tämän helpommaksi skannausta ei voi tehdäkään, vai mitä? 27

28 Konsolitila --- Jos et ole tyytyväinen painiketilan tuloksiin tai jos haluat käyttää edistyneempiä toimintoja, siirry konsolitilaan. Konsolitilassa voit hallita tehokkaasti kaikki toimintoja. Voit suorittaa toimintoja hyvinkin itsenäisesti omassa ikkunassaan sekä siirtyä valintasi mukaan osittaisten ja pakollisten ikkunoiden välillä. Konsolitilassa on helppo hyödyntää edistyneen käyttäjän taitoja. Käytettävissäsi on helppokäyttöisiä asetuksia, parametreja, makroja ja toimintoja. Kuten muissakin suosituissa kuvankäsittelyohjelmistoissa, käyttöä helpottavat pääikkunan vieressä olevat liikuteltavat ja hallittavat ali-ikkunat. Sovellusohjelman erinomaiset toiminnot takaavat ammattimaisen tuloksen. Sinun ei tarvitse miettiä, osaatko oikeat asiat. Ohjelman avulla sinusta tulee vähitellen kuvankäsittelyn asiantuntija. Liikkuminen painike- ja konsolitilan välillä --- Kun olet tutustunut kumpaankin tilaan, voit ryhtyä käyttämään niitä saavuttaaksesi haluamasi tuloksen. Voit siirtyä tilasta toiseen. Järjestelmä tallentaa konsolitilan viimeiset asetukset. Skannaustyöt-ikkuna --- Voit määrittää töiden skannausjärjestyksen skannaustyöt-ikkunassa. Työluettelo sisältää töiden kulun yleiskatsauksen. Tästä ikkunasta näkee muun muassa kaikki selailu-, skannaus-, muuttuja- ja toimintatiedot. Voit määritellä erilaisia ominaisuuksia tarpeittesi mukaan. TWAIN-tila --- Sovellusohjelmassa käytetään kahden käyttötilan lisäksi kuvalähteenä TWAIN-tilaa. Tämä tila muistuttaa ominaisuuksiltaan konsolitilaa, ja skannatun materiaalin esikatselu ja ominaisuuksien muokkaaminen on yhtä helppoa kuin konsolitilassa. Muokkauksen jälkeen skannattu kuva lähetetään automaattisesti valitsemaasi sovellukseen tarkempaa käsittelyä varten. Valmistelu onkin optimaalista. 28

29 MiraScan 5.0 -ohjelman rakenne Oheisen kuvan avulla saat käsityksen MiraScan 5.0 -ohjelman rakenteesta ja toimintatiloista. Painiketila MiraScan 5.0 Konsolitila TWAIN-tila 29

30 MiraScan 5.0 -käyttöliittymät Button Mode (Painiketila) Originaalin tyyppi Toimistoapuluokka Asiakirjaluokka Viestiruutu Ohje WWW ja etälaite -luokka Kuvanmuokkausluokka Kuvaviihdeluokka Sulje Pienennä Asetukset Vaihto Suurenna tai sulje 30

31 Vaihto Kun napsautat tätä painiketta, siirryt painiketilasta konsolitilaan. Asetukset Voit esimerkiksi vaihtaa painiketilan oletusasetuksia tai muokata makroja. Kun napsautat tätä painiketta, näyttöön avautuu uusi valintaikkuna. Lisätietoja on kohdassa "Painiketilan asetukset" sivulla 54. Pienennä Voit pienentää käyttöliittymän työkalupalkkiin (valittavissa asetuksista) tai tehtäväpalkkiin (oletusasetus). Lopeta Sulje MiraScan 5.0 napsauttamalla tätä painiketta. Samalla tallennat nykyiset asetukset. Lisätietoja on kohdassa "Painiketila" sivulla 47. Ohje Pääset Ohjeisiin napsauttamalla tätä painiketta. Suurenna tai sulje Kun napsautat tätä painiketta, luokkien suurennetut painikerivit sulkeutuvat ja suljetut painikerivit suurenevat. Käytettävissäsi on viiden luokan painikerivit. Luokat ovat toimistoapu, asiakirja, WWW ja etälaitteet, kuvasovellus ja kuvaviihde. Originaalin tyyppi Voit valita avatusta palkista skannattavan materiaalin tyypin. Vaihtoehtoja ovat Transparency (Kalvo), Negative Film (Negatiivi) ja Reflective (Heijastava). Tätä painiketta voi käyttää vain, jos skannerissasi on TPO (Transparency Option) (Kalvo) -vaihtoehto. Toimistoapuluokan painike Avaa luokan painikerivi napsauttamalla tätä painiketta, jolloin esiin tulee toimistoapuun liittyviä toimintoja. Lisätietoja on kohdassa "Toimistoapuluokka" sivulla 49. Asiakirjaluokan painike Tällä painikkeella voit suurentaa luokan painikerivin, jolla on OCR (Optinen tekstintunnistus)- tai asiakirjasovelluksien luettelo. Lisätietoja on kohdassa "Asiakirjaluokka" sivulla

32 WWW ja etälaite -luokan painike Tällä painikkeella voit suurentaa luokan painikerivin, jolla on WWW-sivujen linkkien sekä WWW-sivujen editointiohjelmien luettelo. Lisätietoja on kohdassa "WWW ja etälaite -luokka" sivulla 50. Kuvankäsittelyluokan painike Tällä painikkeella voit suurentaa luokan painikerivin, jolla on kuvankäsittelyohjelmien luettelo. Lisätietoja on kohdassa "Kuvasovellusluokka" sivulla 52. Kuvaviihdeluokan painike Tällä painikkeella voit suurentaa luokan painikerivin, jolla on välineitä näppäriin kuvankäsittelyominaisuuksiin. Lisätietoja on kohdassa "Kuvaviihdeluokka" sivulla 52 32

33 Console Mode (Konsolitila) Hallintaikkuna Esikatseluikkuna 33

34 HALLINTAIKKUNA Esikatselu Työluettelo Tilakytkin Originaalin tyyppi Kohde Ohje Sulje Pienennä Automaattiset toiminnot Makrot Skannaaminen Asetukset Kuvan muokkaaminen Originaalin tyyppi Voit valita avatusta palkista skannattavan materiaalin tyypin. Vaihtoehtoja ovat Positive film (Kalvo tai filmi), Negative Film (Negatiivi) ja Reflective (Heijastava). Tätä painiketta voi käyttää vain, kun skanneriisi on asennettu TPO (Transparency Option) (Kalvo) -vaihtoehto. Automaattiset toiminnot -painike Voit ottaa käyttöön tai poistaa käytöstä asetusten automaattiset toiminnot. Esikatselu Tällä painikkeella voit esikatsella skannatun aineiston. Tulos näkyy esikatseluikkunassa. Kohde Kun napsautat tätä painiketta, näyttöön tulee valintaikkuna, josta voit valita skannauksen kohteen. 34

35 Makrot Napsauttamalla tätä painiketta voit valita ennalta määritetyt skannausasetukset tai skannausasetusten mukautetut makrot. Lisätietoja on kohdassa "Skannausasetusten makrot" sivulla 69. Työluettelopainike Avaa ja sulkee työluetteloikkunan. Lisätietoja on kohdassa "Työluetteloikkuna" sivulla 106. Kuvan muokkaaminen Tällä painikkeella avataan ja suljetaan kuvanmuokkausikkuna. Kun avaat kuvanmuokkausikkunan ensimmäistä kertaa, näyttöön tulee Color Wizard (Ohjattu värinsäätö) -tila. Lisätietoja on kohdassa "Color Wizard (Ohjattu värinsäätö) -tila" sivulla 80. Skannaa Skannaa napsauttamalla tätä painiketta. Vaihto Kun napsautat tätä painiketta, siirryt konsolitilasta painiketilaan. Ohje Pääset Ohjeisiin napsauttamalla tätä painiketta. Lopeta Sulje MiraScan 5.0 napsauttamalla tätä painiketta. Samalla tallennat nykyiset asetukset. Asetukset Kun napsautat tätä painiketta, voit muuttaa konsolitilan oletusasetuksia, jotka poikkeavat hieman painiketilan asetuksista. Tällä painikkeella voit myös muokata makroja. Lisätietoja on kohdassa "Skannausasetusten makrot" sivulla 69. Pienennä Napsauttamalla tätä painiketta voit pienentää käyttöliittymän tehtäväpalkkiin (oletusasetus) tai työkalupalkkiin (valittavissa asetuksista). 35

36 ESIKATSELUIKKUNA Suurenna tai palauta Viivain Esikatselualue Kehystyökalupainikkeet Kahva ikkunan koon muuttamiseen 36

37 Kehystyökalupainikkeet Valitse Valitse yksi kehys tai useita kehyksiä napsauttamalla tätä painiketta. Lisätietoja on kohdassa "Kehystyökalut" sivulla 76. Lisää Vedä uusi kehys esikatseluikkunaan napsauttamalla tätä painiketta. Kopioi kehys Kopioi kehys napsauttamalla tätä painiketta. Ensimmäinen kehys Aktivoi ensimmäinen kehys napsauttamalla tätä painiketta. Edellinen kehys Aktivoi edellinen kehys napsauttamalla tätä painiketta. Seuraava kehys Aktivoi seuraava kehys napsauttamalla tätä painiketta. Viimeinen kehys Aktivoi viimeinen kehys napsauttamalla tätä painiketta. Käännä Kun napsautat tätä painiketta, piirtoalue kääntyy vaakasuorassa vastaiseksi. Voit kääntää piirtoaluetta pystysuorassa napsauttamalla painiketta ja painamalla näppäimistön Shift-näppäintä. Kierrä Kierrä piirtoaluetta 90 astetta myötäpäivään napsauttamalla tätä painiketta. Kun haluat kiertää piirtoaluetta 90 astetta vastapäivään, pidä Shift-näppäintä alhaalla. Suurenna Napsauttamalla tätä painiketta voit suurentaa tai pienentää kuvaa. 37

38 Suurennus päällä Kun napsautat tätä painiketta, voit suurentaa aktivoidut kehykset mahdollisimman suuriksi. Suurenna kuva mahdollisimman suureksi Kun napsautat tätä painiketta, esikatselu näkyy mahdollisimman suurena, olipa Suurenna skannaus -toiminto valittuna tai ei. Näytä mahdollisimman leveänä Kun napsautat tätä painiketta, esikatselu näkyy mahdollisimman leveänä. Näytä mahdollisimman korkeana Kun napsautat tätä painiketta, esikatselu näkyy mahdollisimman korkeana. Suurenna skannaus Kun napsautat tätä painiketta, voit suurentaa aktivoidun kehyksen niin, että se sopii esikatseluikkunaan mahdollisimman hyvin ja näkyy mahdollisimman tarkkana. Käsi Kun napsautat tätä painiketta, näyttöön tulee käden kuva. Kädellä voit vetää kuvaa, joka ei sovi kokonaan esikatseluikkunaan. Roskakori Voit poistaa aktivoidun kehyksen napsauttamalla tätä painiketta. Se poistetaan roskakorista, kun poistut ohjelmasta. Viivainasetukset Lisätietoja on kohdassa "Viivaintoiminnot" sivulla 76. Viivaimet Vaakasuoralla viivaimella voit sijoittaa kuvan ja arvioida sen koon. Sen yksikkö muuttuu automaattisesti, kun viivaintoiminnoista valitaan uusi yksikkö. Esikatselualue Voit esikatsella tällä alueella kaikkia ennen skannausta saatuja tuloksia. 38

39 TYÖLUETTELOIKKUNA Työluetteloikkuna tulee näkyviin, kun napsautat työluettelopainiketta hallintaikkunassa. Liitä Tallenna Lisää Kopioi Lataa Palauta Poista Sulje Työlomake Tilan näyttö 39

40 Kopioi Kopioi alkuperäinen työ tai kaikki parametrit leikepöydälle napsauttamalla tätä painiketta. Liitä Liitä leikepöydällä olevat parametrit valitsemaasi työhön tai tallennussoluun napsauttamalla tätä painiketta. Lataa Lataa tiedoston skannausparametrit napsauttamalla tätä painiketta. Tallenna Tallenna tiedostona valitsemasi parametrit tai kaikki parametrit napsauttamalla tätä painiketta. Valitsemalla valintaruudun voit tallentaa parametrit uutena makrona. Jos pidät Shift-näppäintä alhaalla, voit tallentaa parametrit suoraan uusina makroina. Palauta Palauta kaikki parametrit järjestelmän oletusarvoihin. Lisää Lisää uusi skannaustyö työlomakkeeseen napsauttamalla tätä painiketta. Poista Poista valitsemasi työt napsauttamalla tätä painiketta. Jobs Sheet (Työlomake) Voit muuttaa töiden parametreja. Lisätietoja on kohdassa Työlomake. Status display area (Tilan näyttö) Näytössä on nykyinen skannaus ja järjestelmän tila, mukaan lukien kiintolevyn vapaa tila, skannattavien töiden numerot ja töiden yhteiskoko. 40

41 Pika-aloitus Skannaaminen painiketilassa Noudata seuraavia ohjeita, kun aloitat työskentelyn MiraScan 5.0 -ohjelman painiketilassa: Vaihe 1: Tarkista, että skanneri on hyvässä kunnossa ja että olet sulkenut muut paitsi käyttämäsi sovellukset (suositus). Kun haluat käynnistää MiraScan 5.0 -ohjelman, napsauta Käynnistä - Ohjelmat - MiraScan V5.0 - MiraScan V5.0 tai kaksoisnapsauta työpöydän -kuvaketta. Vaihe 2: Aseta originaali skannerin valotustasolle. Tutustu alla oleviin kuviin. Niissä selvitetään, kuinka skannattava originaali asetetaan skannerin valotustasolle. Huomautus: Kuvassa oleva skanneri saattaa olla erilainen kuin sinun skannerisi. Alkuperäinen asiakirja asetetaan kuitenkin samalla tavalla. Heijastavien originaalien skannaaminen Heijastavien originaalien skannaaminen Aseta originaali skannerin valotustasolle kuvapuoli alaspäin. Ota huomioon originaalin suunta, jotta se skannataan oikein päin. Ota huomioon kuvan suunta. 41

42 Läpikuultavien originaalien skannaaminen Huomautus: Läpikuultavien originaalien skannaamista varten skannerissa on oltava TPO (kalvotoiminto) -varustus. Poista TPO:n optinen suojus ennen skannaamista. TPO:n optisen suojuksen poistaminen: Avaa skannerin kansi ja etsi TPO-suojuksen kädensija. Vedä kädensijaa alaspäin, jolloin TPO-suojus irtoaa TPO:sta. Vedä TPO-suojusta alaspäin, kunnes se on vaakatasossa TPO:hon nähden. Poista suojus TPO:sta. 42

43 Aseta originaali sopivaan kehykseen ja laske se sitten skannerin valotustasolle. Varmista, että kalibrointialue on oikeaan suuntaan (kohti skannerin etureunaa). Älä peitä kalibrointialuetta, tai skanneri ei toimi kunnolla. Huomaa kalibrointialueen suunta. Kalvon asettelukehys Kalibrointialue Filmien skannaaminen Kalvo- ja filmipidike Aseta filmi kiiltävä puoli alaspäin. Aseta kalvo tai filmi pidikkeeseen. 43

44 Diakuvien skannaaminen Diakuvan pidike Filminauhan skannaaminen Filminauhan pidike Aseta filminauha pidikkeeseen. 44

45 Vaihe 3: Kun käynnistät MiraScan 5.0 -ohjelman ensimmäisen kerran, painiketila avautuu näyttöön automaattisesti. Voit siirtää skannatun materiaalin painiketilasta toiseen sovellusohjelmaan lisäkäsittelyä varten. Jos esimerkiksi haluat tallentaa skannaustyön tiedostona, sinun tarvitsee vain napsauttaa Skannaa tiedostoon -painiketta. Vaihe 4: MiraScan 5.0 aloittaa automaattisesti esikatselun ja skannauksen. Näyttöön tulee ensin etenemisruutu, jonka jälkeen avautuu Save File (Tallenna tiedosto) -valintaikkuna. Voit määrittää ikkunassa tiedoston nimen ja muodon sekä valita polun. Kaikissa kohteissa on oletusasetukset. Voit kuitenkin muuttaa niitä tarpeittesi mukaan. Lisätietoja näiden asetusten mukauttamisesta on kohdassa "Painiketilan asetukset" sivulla 54. Skannaaminen konsolitilassa Vaihe 1: Aseta originaali skannerin valotustasolle. Vaihe 2: Kun haluat käynnistää MiraScan 5.0 -ohjelman, napsauta Käynnistä - Ohjelmat - MiraScan V5.0 - MiraScan V5.0 tai kaksoisnapsauta työpöydän -kuvaketta. Jos MiraScan 5.0 on painiketilassa, voit siirtyä konsolitilaan napsauttamalla -painiketta. MiraScan 5.0 aloittaa originaaliin esikatselun. Kun esikatselu on suoritettu, esikatseluikkunaan avautuu esikatselukuva. Vaihe 3: Jos MiraScan 5.0 on jo konsolitilassa, voit esikatsella originaalin napsauttamalla hallintaikkunassa. -painiketta Vaihe 4: Valitse sopiva originaalin tyyppi napsauttamalla hallintaikkunassa -painiketta ja valitse tyyppi näyttöön tulevasta -kuvakkeesta. Jos valitset negatiivin, näyttöön tulee Filmin tyyppi -valintaruutu. Valitse skannattavan filmin tyyppi valintaruudusta. Vaihe 5: Seuraavaksi voit valita, mitä säätöjä skannaukseen tehdään. Voit esimerkiksi käyttää esikatseluikkunan kehystyökaluja ja lisätä, kopioida tai selata skannattavia töitä (lisätietoja on kohdassa "Kehystyökalut" sivulla 76) napsauttaa hallintaikkunassa -painiketta ja ottaa käyttöön valmiita skannausmakroja (lisätietoja on "Skannausasetusten makrot" sivulla 69) 45

46 napsauttaa hallintaikkunassa -painiketta, jolloin näyttöön avautuu työasetusluetteloikkuna, jossa voi muokata skannattavien töiden asetuksia (lisätietoja on kohdassa "Työluetteloikkuna" sivulla 106) napsauttaa hallintaikkunassa -painiketta ja avata kuvanmuokkausikkunan, jossa voi muokata kuvaa tarkemmin (lisätietoja on "Kuvanmuokkausikkuna" sivulla 79) valita kohteen, jonne skannattu kuva lähetetään, napsauttamalla hallintaikkunassa valitsemalla avautuvasta luettelosta sovellusohjelman tai laitteen. -painiketta ja Vaihe 6: Aloita originaalin skannaaminen napsauttamalla lähetetään määrittämääsi kohteeseen. Skannaaminen TWAIN-tilassa -painiketta. Skannauksen jälkeen kuva(t) Vaihe 1: Avaa TWAIN-yhteensopiva sovellusohjelma. Vaihe 2: Kun suoritat ensimmäistä skannausta, voit joutua määrittämään TWAIN-lähteen: Valitse sovellusohjelmassa ensin File (Tiedosto) -valikosta Select Source (Valitse lähde) ja sitten MiraScan 5.0. (Tämä tarvitsee tehdä vain kerran, ellei sovellusohjelmaa asenneta uudelleen.) Huomaa, että TWAIN-lähteen määrittely voi tapahtua eri ohjelmissa eri tavalla. Katso yksityiskohtaisia ohjeita käyttämäsi sovellusohjelman käyttöohjeista. Vaihe 3: Näyttöön avautuu MiraScan 5.0 -ohjelman konsolitila. Napsauttamalla hallintaikkunassa -painiketta voit esikatsella originaalin. Vaihe 4: Noudata Skannaaminen konsolitilassa -kohdassa annettujen ohjeiden kohtia 3 ja 4. Vaihe 5: Aloita originaalien skannaaminen napsauttamalla tuodaan sovellusohjelmaan. -painiketta. Skannauksen jälkeen kuva(t) 46

47 Tarkempia tietoja MiraScan 5.0 -ohjelmasta MiraScan 5.0 -ohjelmassa on kolme toimintatilaa: painike-, konsoli- ja TWAIN-tila. Nämä toimintatilat on suunniteltu vastaamaan tarpeisiisi. Ne ovat myös useimmissa tapauksissa entistä tehokkaampia. Painiketila: käytä, kun haluat skannata nopeasti. Konsolitila: käytä, kun haluat tehdä tarkkoja säätöjä ja kun tavoittelet parasta skannaustulosta. TWAIN-tila: käytä yhdessä TWAIN-yhteensopivan sovellusohjelman kanssa kuvien skannaukseen. Painiketila Jos olet käyttänyt muissa ohjelmissa yhden napsautuksen toimintoja, tunnet niiden edut. Jos et ole tutustunut niihin aikaisemmin, voit tutustua toiminnoista ja osoittimen toiminnasta kertoviin lisätietoihin. Kun käynnistät MiraScan 5.0 -ohjelman tai siirryt konsolitilasta painiketilaan, se avautuu näyttöön seuraavanlaisena: 47

48 Pääalueella on skannausluokkapainikkeet ja muutamia toimintopainikkeita. Kun siirrät hiiren osoittimen painikkeen päälle, viestipaneeliin tulee painikkeen kuvaus. Seuraavaksi selitetään painikkeiden toimintaa. Toimintopainikkeet Originaalin tyyppi Voit valita skannattavan materiaalin tyypin, joka voi olla filmi tai kalvo, negatiivi tai heijastava. Tätä painiketta voi käyttää vain, jos skanneriisi on asennettu TPO (Kalvo) -vaihtoehto. Suurenna kaikki tai kutista kaikki Suurentaa kaikki luokkapainikkeet, jolloin jokaisen luokan painikerivi näkyy kokonaisuudessaan, tai kutistaa kaikki luokkapainikkeet. Pienennä Pienentää käyttöliittymän ja näyttöpainikkeet tehtäväpalkkiin tai kuvakkeeksi työkalupalkkiin. Oletuskohde on tehtäväpalkki, mutta voit muuttaa asetuksen Settings (Asetukset) -valintaikkunassa. Lopeta Ennen lopettamista näyttöön tulee vahvistusvalintaruutu. Don't ask me again! (Älä kysy uudelleen) - valintaruudussa oletusvalintaruutua ei ole valittu ja valintanapin oletusasetus on Yes (Kyllä). Jos suljet MiraScan 5.0 -ohjelman napsauttamalla tätä valintanappia, nykyiset asetukset tallentuvat seuraavaa käyttökertaa varten. Jos jokin skannerin nykyisistä parametreista kuitenkin poikkeaa edellisestä käyttökerrasta, MiraScan 5.0 käyttää oletusasetuksia näiden parametrien sijaan. Siirtyminen konsolitilaan Kun napsautat tätä painiketta, MiraScan 5.0 siirtyy välittömästi konsolitilaan ja käyttää toiminnoissa edellisen konsolitilan asetuksia. 48

49 Asetukset Voit muuttaa painiketilan oletusasetuksia tai mukauttaa makroja. Kun napsautat tätä painiketta, näyttöön avautuu uusi valintaikkuna. Lisätietoja on kohdassa "Painiketilan asetukset" sivulla 54. Ohje Pääset Ohjeisiin napsauttamalla tätä painiketta. Skannausluokkapainikkeet Toimistoapuluokka Toimistoapuluokassa voit skannata aineistoa oheislaitteisiin ja eräisiin ohjelmistoihin. Oletuskohteita ovat skannaa tiedostoon, skannaa faksiin, skannaa sähköpostiin ja skannaa tulostimeen. Voit lisätä uusia kohteita. SCAN TO FILE (SKANNAA TIEDOSTOON) Kun napsautat tätä painiketta, MiraScan 5.0 tallentaa skannatun kuvan tiedostona. Tämä versio tukee esimerkiksi tiff-, jpg-, gif-, bmp-, pcx-, tga- ja png-tiedostomuotoja. (Oletustiedostomuoto on *.bmp.) Tallennetun tiedoston oletuspolkuna on Windows 95- ja 98-käyttöjärjestelmässä Omat tiedostot -kansio ja Windows ja Me-käyttöjärjestelmässä Omat kansiot -kansio. Oletusasetus: Tarkkuus: 150 dpi Automaattiset toiminnot: automaattinen tyyppi, automaattinen rajaus, automaattinen kierto ja automaattinen rasterin poisto -ominaisuus. SCAN TO FAX (SKANNAA FAKSIIN) Kun napsautat tätä painiketta, MiraScan 5.0 lähettää skannatun kuvan yhteensopivaan faksiohjelmaan. Oletusasetus: Tarkkuus: 200 dpi Automaattiset toiminnot: automaattinen tyyppi (harmaa, viivapiirros), automaattinen rajaus, automaattinen kierto ja automaattinen rasterin poisto -ominaisuus. 49

50 SCAN TO (SKANNAA SÄHKÖPOSTIIN) Kun napsautat tätä painiketta, MiraScan 5.0 lähettää skannatun kuvan yhteensopivaan sähköpostisovellukseen järjestelmätyökalun avulla. Jos tiedostotyyppinä on.rtf, MiraScan 5.0 käsittelee väliaikaista kuvatiedostoa OCR-tekstintunnistusohjelmalla. Tuloksena on tiedosto, joka liitetään uuteen sähköpostiin. Oletusasetus: Tarkkuus: 150 dpi (kuvatiedosto) tai 300 dpi (.rtf-tiedosto) Automaattiset toiminnot: automaattinen tyyppi, automaattinen rajaus, automaattinen kierto (jos harmaa, värillinen), automaattinen rasterin poisto -ominaisuus (kuvatiedossa). SCAN TO PRINTER (SKANNAA TULOSTIMEEN) Kun napsautat tätä painiketta, MiraScan 5.0 lähettää skannatun kuvan tulostimeen. Tarkkuus ja kuvatyyppi määräytyvät tulostimen asetusten mukaan. Tulostimen ominaisuuksiin Settings-valintaikkunassa tehdyt muutokset otetaan huomioon. Oletusasetus: Tarkkuus ja kuvatyyppi ovat samat kuin tulostimessa. Automaattiset toiminnot: automaattinen rajaus, automaattinen kierto (jos harmaa, värillinen), automaattinen rasterin poisto -ominaisuus (jos harmaa, värillinen). Asiakirjaluokka Asiakirjaluokassa voi skannata aineistoa OCR-ohjelmaan (optiseen tekstintunnistusohjelmaan) tai asiakirjasovelluksiin. (Jos ohjelma on OCR-sovellus, kuvatiedot lähetetään siihen.) Jos järjestelmään on asennettu tekstinkäsittelyohjelma, esimerkiksi Word, MiraScan 5.0 havaitsee sen automaattisesti ja lisää sen tähän luokkaan. WWW ja etälaite -luokka WWW ja etälaite -luokassa voi skannata aineistoa WWW-sivuille tai etäkohteeseen. Oletuskohteena on Scan to ClubPhoto (Skannaa ClubPhotoon). Muita kohteita ovat Scan to imira (Skannaa imiraan), Scan to PDA (Skannaa PDA:han), Scan to web navigator (Skannaa WWW-selaimeen) sekä Scan to web page editor (Skannaa WWW-editoriin). 50

51 SCAN TO CLUBPHOTO/IMIRA (SKANNAA CLUBPHOTOON TAI IMIRAAN) Kun napsautat tätä painiketta, MiraScan 5.0 skannaa ja lataa kuvan Club Photon tai imiran WWWvalokuva-albumisivustoon. Oletusasetus: Tarkkuus: 72 dpi Automaattiset toiminnot: automaattinen tyyppi (harmaa, värillinen), automaattinen rajaus, automaattinen kierto ja automaattinen rasterin poisto -ominaisuus. Tiedostomuoto: JPEG Mittasuhde: korkeintaan x kuvapistettä. SCAN TO PDA (SKANNAA PDA:HAN) Lähettää kuvan kuvankehittimeen. MiraScan 5.0 skannaa ja lähettää kuvan kuvankehittimeen. Kun olet sulkenut MiraScan 5.0 -ohjelman, paina telakointiaseman HotSync-näppäintä. Skannattu kuva siirtyy PDA-laitteeseesi. Skannaustarkkuus määrittyy valitun alueen mukaan. Suurin mittasuhde on 256 x 256 kuvapistettä. Oletusasetus: Tarkkuus: 72 dpi Automaattiset toiminnot: automaattinen tyyppi (harmaa, värillinen), automaattinen rajaus, automaattinen kierto ja automaattinen rasterin poisto -ominaisuus. Tiedostomuoto: JPEG SCAN TO WEB NAVIGATOR/EDITOR (SKANNAA WWW-SELAIMEEN TAI -EDITORIIN) Luo automaattisesti HTML-tiedoston, jossa on kaikki valitut alueet. Luo skannauksen jälkeen hakemistokehyksen HTML-tiedostoon. Oletusasetus: Tarkkuus: 150 dpi. 51

52 Kuvasovellusluokka Tässä luokassa voit lähettää skannatun kuvan kuvankäsittelysovellukseen. Skannauksen oletusasetus: Tarkkuus: 150 dpi. Automaattiset toiminnot: automaattinen tyyppi, automaattinen rajaus, automaattinen kierto ja automaattinen rasterin poisto -ominaisuus. Kuvaviihdeluokka Tässä luokassa voit tallentaa skannatun kuvan tiedostona ja vaihtaa sen välittömästi nykyisen taustakuvan paikalle. Vähimmäismitat ovat 800 x 600 kuvapistettä ja enimmäismitat x kuvapistettä. Bittikarttatiedoston värisyvyys määräytyy näytön väritilan mukaan. Paneelin osoitintoimintoja Kun siirrät osoittimen painikealueelle, viestiruutuun tulee siitä kertova työkaluvihje. Napsauta hiiren vasenta painiketta luokan tai luokkarivin päällä. Kyseisen luokan oletustoiminnot käynnistyvät. Jos napsautat hiiren vasenta painiketta luokan tai luokkarivin päällä ja painat samanaikaisesti Shiftnäppäintä, avautuneessa palkissa napsautetusta kuvakkeesta tulee luokan oletusvalinta. Jos vedät painikkeen pois avautuneesta palkista, painike poistetaan palkista. Näyttöön tulee viestiruutu, jossa pyydetään vahvistamaan toiminto. Vedä pikakuvake tai suoritettava tiedosto Resurssienhallinnasta tai työpöydältä johonkin luokkaan ja lisää tämä toiminto valittuun luokkaan. Settings-valintaikkunaan tulee vastaava välilehti, ja voit määrittää siinä skannausasetukset. Kun napsautat luokkapainiketta hiiren oikealla painikkeella, näyttöön avautuu valikko, jossa on seuraavat säädöt: 52

53 Settings (Asetukset): avaa Settings-valintaikkunan. Delete/Hide (Poista tai piilota): Poista mukautetut painikkeet. MiraScan 5.0 -oletusasetuspainikkeen voi vain piilottaa. Jos poistat tämän painikkeen, MiraScan 5.0 poistaa kaikki vastaavat asetukset. Voit muuttaa painikkeen tilan (shown/hidden [esillä/piilossa]) Settings-valintaikkunassa. Set as default (Aseta oletukseksi): Voit asettaa valittuna olevan painikkeen oletuspainikkeeksi. Kun pidät Shift-näppäintä alhaalla, valittu painike asetetaan palkkiin oletuspainikkeeksi. Add new program (Lisää uusi ohjelma): Näyttöön avautuu valintaikkuna, josta voit valita suoritettavan tiedoston tai pikakuvakkeen valitsemallesi sovellusohjelmalle. Avaa asetusten valinnat ja näyttää vastaavan välilehden muokkaamista varten, jos MiraScan 5.0 tunnistaa ne (tukee niitä). 53

54 Painiketilan asetukset Napsauta hiiren oikealla painikkeella luokkapainiketta ja valitse Settings (Asetukset). Näyttöön avautuu ikkuna, jossa voit määrittää erilaisia asetuksia. Ikkunassa on kuusi välilehteä: Yleiset asetukset-, Toimistoapu-, Asiakirjat-, WWW ja etälaite-, Kuvasovellus-, Kuvaviihde- ja Toimintanappitoiminnot-välilehti. Yleiset asetukset -välilehti Auto-crop (Automaattinen rajaus) Tällä asetuksella voi valita, kuinka kuva(t) rajataan skannauksen jälkeen. Crop max area of all image object (Rajaa mahdollisimman suuri alue kaikista kuvaobjekteista) -vaihtoehto (oletusasetus) rajaa mahdollisimman suuren kaikki kuvaobjektit sisältävän alueen. Crop area for each object (Rajaa alue jokaiselle objektille) rajaa puolestaan jokaisen kuvan erikseen. 54

55 Minimize to (Pienennä) Voit valita, pienentyykö MiraScan 5.0 oletusasetuksen mukaisesti tehtäväpalkkiin (Task bar) (oletusasetus) vai Työkalupalkkiin (System Tray) sen jälkeen, kun olet napsauttanut Pienennä -painiketta. Exit (Lopeta) Jos valitset Exit without hint (Älä anna lopetettaessa vihjettä), vihjevalintaikkuna ei avaudu näyttöön sen jälkeen, kun olet painanut Exit-painiketta. Oletusasetuksena on Exit with hint (Anna lopetettaessa vihje). OCR Engine (OCR-moottori) Oletusasetuksena on ABBYY FineReader sprint 4.0. Jos olet asentanut muita OCR-ohjelmia, voit valita jonkin toisen ohjelman napsauttamalla ohjelman nimeä luetteloruudussa. Toimistoapu-välilehti Kun napsautat välilehden vasemmassa reunassa olevia vaihtoehtoja, välilehden oikealle puolelle tulee valittuun vaihtoehtoon liittyviä lisävalintoja. 55

56 Scan to File (Skannaa tiedostoon) -asetukset File type (Tiedostotyyppi) Määrittää, mitä tiedostotyyppiä skannattu kuva käyttää. Käytettävissä olevat tiedostotyypit ovat RGB-tuetut: BMP, TIF (24/48 bittiä), PCX, JPG, TGA, PNG GRAY-tuetut: BMP, TIF (8/16 bittiä), PCX, JPG, TGA, PNG, GIF BW-tuetut: BMP, TIF, PCX, TGA, PNG, GIF. File path (Tiedostopolku) Voit valita, mihin skannattu kuvatiedosto tallennetaan. Oletuspolku on C:\My Documents (C:\Omat tiedostot). Browse (Selain) -painikkeella voi valita uuden polun. Resolution (Tarkkuus) Valitsee skannauksen tarkkuuden. Oletustarkkuus on 150 dpi. Muita vaihtoehtoja ovat 72, 96, 100, 150, 200, 263, 300, 350, 600, sekä mukautettu tarkkuus. Show item (Näytä asetus) Jos tämä asetus ei ole valittuna, Scan to file -kuvake ei näy luokan painikerivillä. Auto Function (Automaattiset toiminnot) Vaihtoehdossa on viisi valintaruutua: Auto-type (Automaattinen tyyppi), Auto-descreen (Automaattinen rasterin poisto -ominaisuus), Auto-crop (Automaattinen rajaus), Auto-density (Automaattinen tiheys) ja Auto-rotate (Automaattinen kierto). Auto-type (Automaattinen tyyppi): Jos olet valinnut tämän valintaruudun, MiraScan 5.0 valitsee skannaukseen sopivan kuvatyypin. Voit myös poistaa valintaruudun valinnan ja valita kuvan luetteloruudusta. Auto-descreen (Automaattinen rasterin poisto -ominaisuus): Aikakaus- tai sanomalehdistä tai muusta painetusta materiaalista skannaamissasi kuvissa on usein pieniä pisteitä. Näiden kuvioiden esiintymisen voit estää käyttämällä luetteloruudun asetuksia. Kun valitset tämän valintaruudun, MiraScan 5.0 käyttää skannattuun kuvaan automaattisesti rasterin poisto -ominaisuutta. Auto-crop (Automaattinen rajaus): kun valitset tämän valintaruudun, MiraScan 5.0 rajaa skannatun kuvan automaattisesti sopivan kokoiseksi. 56

57 Auto-density (Automaattinen tiheys): kun valitset tämän valintaruudun, MiraScan 5.0 säätää automaattisesti skannatun kuvan tiheyden tyydyttävälle tasolle. Auto-rotate (Automaattinen kierto): kun valitset tämän valintaruudun, MiraScan 5.0 kiertää automaattisesti skannatun kuvan oikeaan asentoon. Scan to Fax (Skannaa faksiin) -asetukset FAX driver (Faksiohjain) Nykyinen faksiohjelma näkyy käsittelyruudussa. Napsauta Select (Valitse) -painiketta. Näyttöön tulee faksisovellusluettelo, josta voit tehdä valintasi. Resolution (Tarkkuus) Valitsee skannauksen tarkkuuden. Oletustarkkuus on 200 dpi. Muita vaihtoehtoja ovat esimerkiksi 150, 263, 300, 350, 600, ja mukautettu. Image type (Kuvatyyppi) Oletustyyppinä on automaattinen tyyppi. Muita vaihtoehtoja ovat harmaa ja viivapiirros. Show item (Näytä asetus) Jos tämä asetus ei ole valittuna, Scan to fax -kuvake ei näy luokan painikerivillä. Auto Function (Automaattiset toiminnot) Sama kuin Scan to File -asetuksissa. 57

58 Asiakirja-välilehti Application (Sovellus) -luettelo Luettelossa mainitaan tuetut sovellukset. Napsauta luettelossa olevaa sovellusta, jolloin välilehden oikealle puolelle tulee sovellukseen liittyviä asetuksia. Document type (Asiakirjan tyyppi) Voit valita asiakirjan tiedostomuodon luetteloruudusta. OCR-sovellus luo sisällön. Resolution (Tarkkuus) Oletustarkkuus on 300 dpi. Skanneri tukee myös vaihtoehtoja 300, 350, 600, ja mukautettu. Show item (Näytä asetus) Jos et ole valinnut tätä asetusta, Application-kuvake ei näy luokan painikerivillä. Auto Function (Automaattiset toiminnot) Sama kuin Scan to File -asetuksissa. 58

59 Kuvasovellus-välilehti Application (Sovellus) -luettelo Luettelossa mainitaan tuetut kuvasovellukset. Napsauta luettelossa olevaa sovellusta, jolloin välilehden oikealle puolelle tulee sovellukseen liittyviä asetuksia. Document type (Asiakirjan tyyppi) Oletustyyppi on *.bmp sekä siihen kuuluvat BMP, JPEG. Tämä asetus muuttuu automaattisesti sovelluksen mukaan. Resolution (Tarkkuus) Oletustarkkuus on 300 dpi. Muita vaihtoehtoja ovat 72, 96, 100, 150, 263, 300, 350, 600, sekä mukautettu tarkkuus. Show item (Näytä asetus) Jos olet valinnut tämän asetuksen, valitun sovelluksen kuvake ei näy luokan painikerivillä. 59

60 Auto Function (Automaattiset toiminnot) Sama kuin Scan to File -asetuksissa. WWW ja etälaite -välilehti Napsauta luettelossa olevaa toiminta-asetusta, jolloin välilehden oikealle puolelle tulee siihen liittyviä asetuksia. 60

61 ClubPhoto-asetukset Resolution (Tarkkuus) Määrittää skannauksen tarkkuuden. Oletustarkkuus on 72 dpi. Muita vaihtoehtoja ovat 72, 96, 100, 150, 263, 300, 350, 600, sekä mukautettu tarkkuus. Muista, että suurempi tarkkuus kasvattaa tiedoston kokoa ja pidentää latausaikaa. Show item (Näytä asetus) Jos tämä asetus ei ole valittuna, Scan to ClubPhoto -kuvake ei näy luokan painikerivillä. Linkki ClubPhoton WWW-sivuille. Kun napsautat tätä linkkiä, järjestelmän WWW-selain käynnistyy ja ClubPhoton WWW-sivujen rekisteröintisivu avautuu. Auto Function (Automaattiset toiminnot) Sama kuin Scan to File -asetuksissa. imira-asetukset Resolution (Tarkkuus) Oletustarkkuus on 72 dpi. Muita vaihtoehtoja ovat 72, 96, 100, 150, 263, 300, 350, 600, sekä mukautettu tarkkuus. Muista, että suurempi tarkkuus kasvattaa tiedoston kokoa ja pidentää latausaikaa. User (Käyttäjä) Sinun täytyy rekisteröityä imiraan. Kirjoita käyttäjätunnuksesi tässä, jotta voit ladata skannatun kuvan imiraan. Password (Salasana) Sinun täytyy rekisteröityä imiraan. Kirjoita salasanasi tässä, jotta voit ladata skannatun kuvan imiraan. Site (Sivusto) Linkki imiran WWW-sivuille. Show item (Näytä asetus) Jos tämä asetus ei ole valittuna, Scan to imira -kuvake ei näy luokan painikerivillä. 61

62 Linkki imiran WWW-sivuille. Kun napsautat tätä linkkiä, järjestelmän WWW-oletusselain käynnistyy ja imiran WWW-sivujen rekisteröintisivu avautuu. Auto Function (Automaattiset toiminnot) Sama kuin Scan to File -asetuksissa. PDA-asetukset Auto re-scale selection area to 256 x 256 pixel (Automaattinen uudelleen skaalausalue 256 x 256 kuvapisteeseen saakka) Kun valitset tämän valintaruudun, voit skaalata skannauksen aikana automaattisesti uudelleen valitun alueen 256 x 256 kuvapisteeseen saakka. 256 x 256 kuvapistekoko sopii parhaiten PDA:si näyttöön. Fixed selection area 256 x 256 pixel (Kiinteä valinta-alue 256 x 256 kuvapistettä) Kun valitset tämän valintaruudun, voit valita kehykseksi 256 x 256 kuvapistettä ilman, että kokoa täytyy muuttaa. Show item (Näytä asetus) Jos tämä asetus ei ole valittuna, Scan to PDA -kuvake ei näy luokan painikerivillä. Auto Function (Automaattiset toiminnot) Sama kuin Scan to File -asetuksissa. 62

63 Kuvaviihde-välilehti Scan to wallpaper (Skannaa taustakuvaksi) Auto detection (Automaattinen havainto) Kun tämä valintanappi on valittuna, kuvatyyppi vastaa skannauskohdetta ja ainoastaan harmaasävyjä ja värejä tuetaan. Customized settings (Mukautetut asetukset) Kun tämä valintanappi on valittuna, kuvatyyppi perustuu yhdistelmäruutujen kuvatyyppiasetuksiin. Image type (Kuvatyyppi) Mukana ovat harmaasävy- ja väriasetukset. Size (Koko) Voit valita taustakuvan kooksi jonkin seuraavista: 800 x 600, x 768, x 864, x tai x

64 Show item (Näytä asetus) Jos tämä asetus ei ole valittuna, Scan to Wallpaper -kuvake ei näy luokan painikerivillä. Toimintanappitoiminnot-välilehti (näkyvissä vain, jos skannerissa on toimintanappeja) Default Mode (Oletusasetustila) Button mode (Painiketila) Jos olet napsauttanut tätä valintanappia, kun painat skannerin näppäintä, MiraScan 5.0 käynnistyy painiketilassa. Console mode (Konsolitila) Jos olet napsauttanut tätä valintanappia, kun painat skannerin näppäintä, MiraScan 5.0 käynnistyy konsolitilassa. 64

65 Close Driver when finish push-button event (Sulje ohjain, kun lopetat toimintanappitoiminnon) MiraScan 5.0 joko sulkeutuu (päällä) tai ei (poissa päältä) toimintanappitoimintojen loputtua. Scan after time counting down to 0 (Skannaa, kun laskenta päättyy nollaan) Voit valita käsittelyruudusta, kuinka pian skannaus alkaa sen jälkeen, kun olet painanut skannausnäppäimiä. Tänä aikana näkyy konsolitilan esikatselukuva, ja voit päättää, haluatko suorittaa skannauksen. Play sound (Äänimerkki) Jos tämä vaihtoehto on valittuna, skannerista kuuluu äänimerkkejä. Ohjeiden käyttäminen Opit käyttämään ja ymmärtämään MiraScan 5.0 -ohjelmaa paremmin tutustumalla ohjeisiin, jotka ovat luettavissa painiketilassa. Napsauta ohje -painiketta. Näyttöön avautuu alavalikko, jossa on seuraavat vaihtoehdot: Content (Sisältö): Lataa ohjetiedosto ja näytä MiraScan 5.0 -painiketilasivu. Voit myös painaa näppäimistön F1-näppäintä. What's this? (Mikä tämä on?): Hiiren osoitin muuttuu kysymysmerkiksi, jolloin voit tiedustella kohdetta. Seuraavaksi näyttöön tulee asianomainen sivu. Voit myös painaa samanaikaisesti näppäimistön Shift- ja F1-näppäimiä. Scanner Information (Tietoja skannerista): Näyttää tietoja skannerista valintaruudussa, jossa on valittavana Scanner Model (Skannerin malli), Firmware version (Firmware-versio), Driver version (Ohjainversio), Device Manager (Laitehallinta), USB Info (USB-tietoja), Max resolution (Enimmäistarkkuus), Max Scan area (Suurin skannattava alue) ja OK-painike. Ennen kuin otat yhteyttä tekniseen tukeen, varmista, että sinulla on käytettävissäsi nämä tiedot. Driver update (Ohjaimen päivitys): voit ladata ohjaimen viimeisimmän version ohjaimen päivityksen WWW-sivuilta. About (Lisätietoja): näyttöön avautuu viestiruutu, jossa on tietoja ohjaimen versiosta ja lisenssistä. 65

66 Konsolitila Kun siirryt konsolitilaan, se avautuu näyttöön seuraavanlaisena: Konsolitilassa on neljä ikkunaa: hallinta-, esikatselu-, työasetusluettelo- (oletusasetuksena piilotettu) ja kuvanmuokkausikkuna (oletusasetuksena piilotettu). Kuten nimetkin osoittavat, näiden ikkunoiden avulla voit hallita skannaustoimintoja, esikatsella kuvia, tarkastella työasetuksia ja muokata kuvia. Kun siirryt konsolitilaan, avoimina ovat oletusasetusten mukaisesti hallintaikkuna ja esikatseluikkuna. Voit avata työasetusluetteloikkunan napsauttamalla hallintaikkunassa -painiketta. Avaa kuvanmuokkausikkuna napsauttamalla -painiketta. 66

67 Hallintaikkuna Hallintaikkuna sijaitsee konsolitilan oletusikkunan yläreunassa. Jokaisella painikkeella on oma tehtävänsä: Originaalin tyyppi Tuettuja originaalimateriaaleja on kolme: kalvo tai filmi, negatiivi ja heijastava. Jos valitset orinaalin tyypiksi negatiivin, näyttöön avautuu valintaruutu, jossa sinua pyydetään valitsemaan filmityyppi. Automaattiset toiminnot -painike Voit valita, otatko käyttöön automaattiset toiminnot. Automaattiset toiminnot asetetaan Settingikkunassa (lisätietoja on kohdassa "Auto function (Automaattiset toiminnot)" sivulla 74). Esikatselupainike Voit esikatsella tai päivittää esikatselukuvan. Kohde Voit nimetä skannauskohteen avautuneesta luettelosta tiedoston tyypin, muodon, tarkoituksen tai jonkin muun ominaisuuden perusteella. MiraScan 5.0 -ohjelmassa kohteet on jaettu ennakolta viiteen luokkaan. Skannausasetusten makro MiraScan 5.0 -ohjelmassa voi käyttää makroja, joiden avulla voi skannata kätevästi monenlaisia töitä. Suosittelemme lämpimästi niiden käyttöä. Tarkempia tietoja on kohdassa "Skannausasetusten makrot" sivulla

68 Avaa työasetusluetteloikkuna Avaa työasetusluetteloikkuna napsauttamalla tätä painiketta (lisätietoja on kohdassa "Työluetteloikkuna" sivulla 106). Avaa kuvanmuokkausikkuna Avaa kuvanmuokkausikkuna napsauttamalla tätä painiketta (lisätietoja on kohdassa "Kuvanmuokkausikkuna" sivulla 79). Skannaa Aloita skannaaminen napsauttamalla tätä painiketta. Asetukset Muistuttaa painiketilan Asetukset-painiketta, mutta mukana on kaksi lisäasetusta: Operate Scan Settings Macro (Käytä skannausasetusmakroja) ja Advanced Settings (Lisäasetukset). Ohje Napsauttamalla tätä painiketta voit tutustua ohjeisiin sekä saada lisätietoja MiraScan 5.0 -ohjelmasta ja -päivityksistä. Pienennä Napsauttamalla tätä painiketta voit pienentää käyttöliittymän tehtäväpalkkiin tai työkalupalkkiin. Lopeta Lopeta MiraScan 5.0 -ohjelman käyttö painamalla tätä painiketta. Siirry painiketilaan Kaikki asetukset tallennetaan, jonka jälkeen ohjelma siirtyy painiketilaan. 68

69 Skannausasetusten makrot Skannausasetusten makrot ovat ennakkoon määriteltyjä asetusyhdistelmiä usein käytettyihin skannaustoimintoihin. Niiden avulla saat juuri sellaisen skannatun kuvan kuin haluat. Skannauksessa käytettävän skannausasetusten makron valitseminen: 1. Valitse esikatselun jälkeen esikatseluikkunasta skannattava työ (kehys). 2. Napsauta skannausasetusten -painiketta. Näyttöön tulee skannausasetusten makrotyökalurivi. 3. Napsauta työkaluriviltä skannaustarkoitukseen sopivaa skannausasetusten makron kuvaketta. 4. Valitsemasi skannausasetusten makron kuvake tulee näkyviin skannausasetusten makron painikkeeseen. Makroasetuksia käytetään valitussa skannauksessa. 5. Jos skannaat useita töitä, toista vaiheet Makroasetuksia käytetään suorittamissasi skannauksissa. Valmiiden skannausasetusten makrojen lisäksi voit mukauttaa omia makroja. Lisätietoja on kohdassa "Macro (Makro) -välilehti" sivulla 71. Oheisessa taulukossa on luettelo kaikista valmiista skannausasetusten makroista. HEIJASTAVA TYYPPI -MAKROT Kuvake OCR: vain tekstiä OCR: teksti ja kuva Trance-viivapiirros Office-viivapiirros Selite Käytetään pelkkää tekstiä sisältävän asiakirjan skannaamiseen ja tekstin tunnistamiseen. Käytetään skannaamaan asiakirja, jossa on tekstiä ja kuvia, sekä tekstin tunnistamiseen. Käytetään muuttamaan skannatut kuvat vektorikuviksi muissa sovellusohjelmissa. Käytetään viivapiirroksien skannaamiseen ja niiden siirtämiseen Office-asiakirjaan. 69

70 Viivapiirros ja tulostaminen WWW ja valokuva Valokuva ja Office Valokuva ja tulostaminen Käytetään viivapiirroskuvien skannaamiseen ja tulostamiseen. Käytetään valokuvien skannaamiseen ja asettamiseen WWW-sivuille. Käytetään valokuvien skannaamiseen ja asettamiseen Office-asiakirjaan. Käytetään valokuvien skannaamiseen ja tulostamiseen. KALVOTYYPPIMAKROT Kuvake Diakuva 135 Filmi tai kalvo 120 Filmi tai kalvo 4 x 5 Selite Käytetään 135-diakuvien skannaamiseen. Käytetään 120-filmien tai -kalvojen skannaamiseen. Käytetään 135-filmien tai -kalvojen skannaamiseen. NEGATIIVIMAKRO Kuvake Negatiivi Selite (parametrit) Käytetään negatiivien skannaamiseen. 70

71 Konsolitilan lisäasetukset Avaa Settings-asetusikkuna napsauttamalla -painiketta. Suurin osa asetuksia ei poikkea painiketilan Settings-asetusikkunan asetuksista, mutta Customized macro setting (Mukautettu makroasetus)- ja Advanced (Lisäasetukset) -välilehdet ovat erilaiset. MACRO (MAKRO) -VÄLILEHTI Välilehdeltä voi valita seuraavat vaihtoehdot: Show item (Näytä asetus) -valintaruudut Valitse makron vieressä oleva valintaruutu, jolloin makro tulee näkyviin skannausmakrotyökalurivillä tai pienenee kuvakkeeksi skannausmakrotyökaluriville. Macro list (Makroluettelo) Makroluettelo. Valitse makro napsauttamalla sitä ja poista valittu makro napsauttamalla Delete (Poista) - painiketta. 71

72 Resolution (Tarkkuus) Mukautetun makron tarkkuuden valitsemiseen. Image type (Kuvatyyppi) Mukautetun makron kuvatyypin valitsemiseen. Scan Mode (Skannaustila) Mukautetun makron skannaustilan valitsemiseen. More setting (Lisää asetuksia) Avaa lisää Mukautettu makro -asetuksia. Save as (Tallenna nimellä) Avaa valintaikkunan makron tallentamiseen. Tiedoston tunnisteeksi tulee *.msf. Load (Lataa) Avaa tavallisen valintaikkunan, jossa makron voi ladata. Suodattimena on *.msf. Add (Lisää) Kopioi valittuna olevan makron uutena makrona. Delete (Poista) Poistaa valittuna olevan makron. Oman skannausasetusten makron määrittäminen Oman skannausasetusten makron määrittäminen tapahtuu näin: 1. Valitse sopiva tarkkuus, kuvatyyppi ja skannaustila Resolution-, Image type- ja Scan mode -pudotusvalikoista. Napsauttamalla More (Lisää) -painiketta saat lisävaihtoehtoja. 2. Napsauta Save as (Tallenna nimellä) -painiketta. Näyttöön tulee valintaikkuna, jossa sinua pyydetään tallentamaan makro. Määritä makron nimi ja tallenna makro. 72

73 Mukautetun makron lataaminen Mukautetun makron lataaminen tapahtuu näin: 1. Napsauta Load (Lataa) -painiketta ja selaa makrotiedostoja. 2. Valitse haluamasi makro napsauttamalla sitä ja lataa makro napsauttamalla OK. 3. Kun makro on ladattu, skannausasetusmakrojen työkaluriville tulee sitä vastaavan mukautetun makron kuvake. ADVANCED (LISÄASETUKSET) -VÄLILEHTI Hallintaikkunassa on useita lisäasetusvaihtoehtoja. Seuraavassa on niiden kuvaukset: 73

74 Auto function (Automaattiset toiminnot) Auto preview (Automaattinen esikatselu) Jos valitset tämän vaihtoehdon, MiraScan 5.0 suorittaa esikatselun tilaa vaihdettaessa. Auto type (Automaattinen tyyppi) Jos olet valinnut tämän valintaruudun, MiraScan 5.0 valitsee skannaukseen sopivan kuvatyypin. Voit myös poistaa valintaruudun valinnan ja valita kuvan luetteloruudusta. Auto-crop (Automaattinen rajaus) Jos valitset tämän valintaruudun, MiraScan 5.0 rajaa skannatun kuvan automaattisesti sopivan kokoiseksi. Auto-rotate (Automaattinen kierto) Kun valitset tämän valintaruudun, MiraScan 5.0 kiertää automaattisesti skannatun kuvan oikeaan asentoon. Auto-descreen (Automaattinen rasterin poisto -toiminto) Aikakaus- ja sanomalehdistä tai muusta painetusta materiaalista skannatuissa kuvissa on usein pieniä pisteitä. Voit estää näiden kuvioiden esiintymisen käyttämällä luetteloruudun asetuksia. Kun valitset tämän valintaruudun, MiraScan 5.0 käyttää skannattuun kuvaan automaattista rasterin poisto -ominaisuutta. Preview resolution (Esikatselun tarkkuus) Voit muuttaa esikatselun resoluutiota kirjoittamalla arvon muokkausruutuun tai vetämällä liukusäädintä. Ruler (Viivain) Show ruler (Näytä viivain) Viivain ei näy, jos poistat tämän ruudun valinnan. Show cross-axis on preview area (Näytä ruudukko esikatselualueella) Jos valitset tämän valintaruudun, ruudukko näkyy viivaimessa. Unit (Yksikkö) Voit valita viivaimen yksikön luetteloruudusta. 74

75 Esikatseluikkuna Viivain Suurenna tai palauta -painike Esikatselualue Kehystyökalut Kahva ikkunan koon muuttamiseen Esikatseluikkuna sijaitsee konsolitilassa hallintaikkunan alapuolella. Esikatselualue Kuvan katsominen ja rajaaminen. Viivain Osoittaa kuvan sijainnin. Kehystyökalut Työkalut skannauskehyksien muokkaamiseen esikatselualueella. Suurenna tai palauta Suurentaa tai palauttaa ikkunan. 75

76 Viivaintoiminnot Tässä voi muuttaa viivaimen kokoonpanoa. Napsauta viivaimen yhtymäkohdassa -painiketta, jolloin näyttöön avautuu vaihtoehtovalikko. Show Cross Lines (Näytä ristikkoviivat): kun napsautat tätä vaihtoehtoa ja siirrät osoittimen takaisin esikatseluikkunaan, voit asettaa osoittimen entistä tarkemmin ristikkoviivojen avulla. Hide Ruler (Piilota viivain): Jos napsautat tätä vaihtoehtoa, viivain piilotetaan ja esikatseluikkuna laajenee. Jos haluat palauttaa viivaimen, valitse Settings-asetusvalinnoista Show ruler (Näytä viivain) tai napsauta avautuneessa valikossa rastia. Unit (Yksikkö): valitse viivaimen yksikkö. Kehystyökalut Kehystyökaluilla voi määrittää ja muokata skannausalueita. Kun napsautat skannauspainiketta, ainoastaan skannausalueiden ympäröimä kuva skannautuu. Skannausalueet ovat esikatselualueen pilkullisia kehyksiä. Voit käsitellä näitä kehyksiä alla kuvatuilla työkaluilla. Kehyksen valinta Voit valita yhden kehyksen: siirrä, pyöritä, suurenna ja pienennä yhtä kehystä useita kehyksiä: siirrä kehyksiä yhtenä kokonaisuutena. Lisää uusi kehys Napsauttamalla tätä painiketta voit vetää uuden kehyksen esikatseluikkunaan. Kun pidät Shift-näppäintä alhaalla samanaikaisesti, ikkunaan muodostuu neliö. Kopioi kehys Napsauta valitsemaasi kehystä esikatselualueella. Voit kopioida sen napsauttamalla tätä painiketta. Siirry ensimmäiseen kehykseen Kun napsautat tätä painiketta, siirryt aktiivisesta kehyksestä ensimmäiseen kehykseen. 76

77 Siirry edelliseen kehykseen Kun napsautat tätä painiketta, siirryt aktiivisesta kehyksestä edelliseen kehykseen. Siirry seuraavaan kehykseen Kun napsautat tätä painiketta, siirryt aktiivisesta kehyksestä seuraavaan kehykseen. (Tämä toiminto ei ole käytössä, jos aktiivisia kehyksiä on monta.) Siirry viimeiseen kehykseen Kun napsautat tätä painiketta, siirryt aktiivisesta kehyksestä viimeiseen kehykseen. (Tämä toiminto ei ole käytössä, jos kehyksiä on monta.) Kierrä piirtoaluetta Kierrä piirtoaluetta 90 astetta myötäpäivään napsauttamalla tätä painiketta. Jos pidät Shift-näppäintä alhaalla samanaikaisesti, kuva kiertää 90 astetta vastapäivään. Käännä piirtoaluetta Voit kääntää piirtoaluetta vaakatasossa ylösalaisin. Suurennuslasi Kun napsautat hiiren vasenta painiketta, piirtoalue suurenee. Kun napsautat oikeanpuolista painiketta (Alt+vasen), piirtoalue pienenee. Näytä koko esikatselu Kun napsautat tätä painiketta, voit esikatsella koko aineiston mahdollisimman suurikokoisena. Suurenna mahdollisimman suureksi Kun napsautat tätä painiketta, voit suurentaa aktiivisen kehyksen tai aktiiviset kehykset mahdollisimman suuriksi. Näytä mahdollisimman leveänä Kun napsautat tätä painiketta, voit esikatsella koko aineiston mahdollisimman leveänä. Näytä mahdollisimman korkeana Kun napsautat tätä painiketta, voit esikatsella koko aineiston mahdollisimman korkeana. 77

78 Käsi-työkalu Kun napsautat tätä painiketta, näyttöön tulevalla kädellä voi vetää kuvaa, joka ei mahdu kokonaan esikatseluikkunaan Suurenna skannaus Kun napsautat tätä painiketta, voit suurentaa aktiivisen kehyksen niin, että se sopii esikatseluikkunaan mahdollisimman tarkkana. Roskakori Valitse kehys napsauttamalla sitä. Poista valittu kehys napsauttamalla tätä painiketta. 78

79 Kuvanmuokkausikkuna Kuvanmuokkausikkuna avautuu näyttöön, kun napsautat -painiketta hallintaikkunassa. Kuvanmuokkausikkunassa on kolme tilaa: ohjattu värinsäätö, värin täsmäytys ja perustila. Voit muokata näiden tilojen työkaluilla kuvaa, ennen kuin lopullinen skannaus lähetetään tiedostoon tai sovellusohjelmaan. Siirry Color Wizard (Ohjattu värinsäätö) -tilaan napsauttamalla kuvatyypiksi on valittu viivapiirros.) -painiketta. (Tämä tila ei päällä, jos Siirry Color Matching (Värin täsmäytys) -tilaan napsauttamalla -painiketta. (Tämä tila ei ole päällä, jos skannaat negatiiveja tai jos olet valinnut kuvatyypiksi viivapiirroksen ja harmaasävyt.) Siirry Standard (Perus) -tilaan napsauttamalla -painiketta. 79

80 Color Wizard (Ohjattu värinsäätö) -tila Tässä tilassa on kaksi ikkunaa, viisi välilehteä ja muutamia painikkeita. Viiden välilehden vaihtoehdot muuttuvat automaattisesti tekemiesi valintojen mukaan. Voit myös siirtyä kahteen muuhun tilaan: Color Matching- tai Standard-tilaan. Huomautus: Color Wizard -tilan asetukset poistavat Standard-tilan asetukset. Tilan perusikkunassa näkyy ensisijainen kuva, kun taas tehosteiden vaikutukset näkyvät tehosteikkunassa. Kun haluat käyttää tehostetta, napsauta -painiketta. Palauta alkuperäinen asetus napsauttamalla -painiketta. Voit peruuttaa muutoksen napsauttamalla -painiketta. 80

81 TIHEYS-VÄLILEHTI Tämän välilehden asetuksilla voit säätää skannatun kuvan tiheyttä. Oletustiheystaso on 5. Tiheystaso on Kun kirjoitat arvon muokkausruutuun, MiraScan 5.0 muuttaa vierityspalkin sijaintia ja päivittää tehosteen. 81

82 VALOTUS-VÄLILEHTI Kuvan valotuksen muuttamiseen on kolme vaihtoehtoa: Under (Ali) tummentaa kuvaa. General (Yleis) laajentaa väritasoa ja terävöittää kuvaa. Over (Yli) kirkastaa kuvaa. 82

83 KONTRASTI-VÄLILEHTI Voit säätää skannatun kuvan kontrastia. Valittavana on kolme valintanappia: From a vague photo (Epäselvästä kuvasta), Keep color detail (Säilytä väritarkkuus) ja With sharp and keep color detail (Säilytä värien tarkkuus ja terävyys). 83

84 TERÄVYYS-VÄLILEHTI Kuvan terävyyden säätämiseen on kaksi tapaa. 84

85 KYLLÄISYYS-VÄLILEHTI Tämän välilehden asetuksilla voit säätää kuvan värikylläisyyttä neljällä tasolla. 85

86 FILM WIZARD -VÄLILEHTI Film wizard on kätevä työkalu skannaustuloksen optimointiin, kun skannattavana on filmiä. Käytettävissäsi on neljä tehostetta ja neljä pienoiskuvaa. Valitse haluamasi vaihtoehto napsauttamalla sitä. Valinnan ympärille tulee punainen kehys. 86

87 Color Matching (Värin täsmäytys) -tila Siirry Color Matching -tilaan napsauttamalla -painiketta. Tila jakautuu kahteen osaan ja käytettävissäsi on myös painikkeita. Ensimmäinen osa liittyy syöttölaitteeseen (input device), josta näkee mallin ja profiilin nimen. Toinen osa liittyy tiedot vastaanottavaan oheislaitteeseen (output device). Huomautus: Color Matching -tilan asetukset poistavat Standard-tilan asetukset. 87

88 Lisätietoja tulostuslaitteesta srgb Color Space Ilmoittaa kyseisen profiilin nimen. Current monitor (Valittu näyttö) Sama kuin edellä. Current printer (Valittu tulostin) Sama kuin edellä. Other device profile (Toinen laiteprofiili) Muuttaa profiiliasetuksia. Output device profile information (Tulostuslaitteen laiteprofiilitiedot) Tietoja valittuna olevasta profiilista. Output Intent (Lähetettävien tietojen tarkoitus) Picture Intent -ominaisuus Picture Intent -ominaisuudessa koko kuva-asteikko supistetaan tai laajennetaan kohdelaitteen asteikon kokoiseksi. Tällä tavoin harmaasävytasapaino säilyy, mutta kolorimetrinen tarkkuus voi muuttua. Toisin sanoen jos tietyt kuvan värit eivät sovi tulostuslaitteen väriasteikkoon, Picture Intent -ominaisuuden avulla kaikkia kuvan värejä säädetään siten, että kaikki kuvan värit sopivat tulostettavaan väriasteikkoon. Näin ollen värien suhde säilyy mahdollisimman muuttumattomana. Tämä ominaisuus sopii parhaiten valokuvien ja kuvien näyttämiseen, ja se on yleensä oletusasetuksena. 88

89 Graphic Intent -ominaisuus Graphic Intent -ominaisuuden avulla säilytetään kuvan värikylläisyys, mutta värin puhtaus ja vaaleus voivat kärsiä. Tämän ominaisuuden käyttäminen on melko hankalaa, ja ICC pyrkiikin kehittämään tapoja, joilla saadaan haluttu vaikutus. Tätä ominaisuutta kannattaa käyttää yritysgrafiikassa, esimerkiksi taulukoissa, silloin kun värien täytyy olla kirkkaita ja erottua selkeästi toisistaan eikä värillä sinänsä ole merkitystä. Proof Intent -ominaisuus Proof Intent -ominaisuutta käytettäessä värit, joita tulostuslaite ei kykene tuottamaan, muuttuvat lähimpään tuotettavaan väriin. Muut värit eivät muutu. Proof Intent -ominaisuus ei säilytä valkoista. Esimerkiksi valkoisinkin paperi on keltaisempaa kuin tietokonenäytön valkoisin valkoinen. Jos kuvassa käytetään tulostimen suhteellista kolorimetrista asteikkoa, värit muuttuvat keltaisemmiksi. Kuvan valkoisuus muutetaan vastaamaan tulostimen valkoisuutta. Kuvan muut värit pysyvät samanlaisina suhteessa valkoiseen. Tuloksena on kuva, joka muistuttaa entistä tarkemmin tulostettavaa kuvaa. Käyttäjä voi kuitenkin pitää kuvaa hämmentävän näköisenä. Match Intent -ominaisuus Match Intent -ominaisuutta käytettäessä värit, joita tulostin ei kykene tuottamaan, muuttuvat lähimpään tuotettavaan väriin. Muut värit eivät muutu. Match Intent -ominaisuus säilyttää valkoisen. Esimerkiksi valkoisinkin paperi on keltaisempaa kuin tietokonenäytön valkoisin valkoinen. Jos kuvassa käytetään tulostimen Match Intent -ominaisuutta, kaikki värit muutetaan vastaamaan tulostimen väriasteikkoa. Kuvan valkoisuutta ei muuteta vastaamaan tulostimen valkoisuutta. Näin ollen värien etäisyys valkoisesta voi muuttua. Käyttäjän mielestä kuva ei ole yhtä hämmentävä, mutta se ei muistuta tulostettavaa kuvaa yhtä tarkasti. 89

90 Standard (Perus) -tila Standard-tilassa on seitsemän alatasoa: yhdistelmä, kirkkaus ja kontrasti, värin puhtaus ja kylläisyys, väritasapaino, kaari, taso sekä raja-arvo. Kun haluat käyttää tilan omia asetuksia, napsauta -painiketta. Kun haluat käyttää kaikkia asetuksia, napsauta -painiketta. Palauta alkuperäinen asetus napsauttamalla -painiketta. Voit peruuttaa muutoksen napsauttamalla -painiketta. Huomautus: Värin puhtaus ja kylläisyys-, Väritasapaino- ja Raja-arvo-välilehdet eivät ole näkyvissä, jos kuvatyypin asetuksena on harmaasävyt. Raja-arvo-välilehti on näkyvissä vain, jos kuvatyypiksi on valittu viivapiirros. 90

91 YHDISTELMÄ-VÄLILEHTI Välilehdellä tehtävät asetukset: Invert (Käänteinen) Kun napsautat tätä painiketta, valitun kehyksen väri muuttuu käänteiseksi. Tämä tarkoittaa sitä, että jokaisen värisävyn kuvapisteen arvoksi tulee 256-vaiheisen väriarvoasteikon käänteisarvo. Horizontal mirror (Heijastuskuva vaakatasossa) Tämä tehoste ei näy esikatselualueella, vaan se toteutetaan skaunnaustuloksena. Rotate (Kierrä) Kirjoita kiertokulma muokkaussoluun tai vedä vierityspalkkia. 91

92 Blur/Sharpen (Pehmennä tai terävöitä) Kuvaa voi pehmentää tai terävöittää vetämällä liukusäädintä. Kuva pehmenee, kun liukusäädintä vedetään vasemmalle, ja terävöityy, kun sitä vedetään oikealle. Rasterin poisto -ominaisuus Aikakaus- ja sanomalehdistä tai muusta painetusta materiaalista skannaamissasi kuvissa on usein pieniä pisteitä. Voit estää näiden kuvioiden esiintymisen käyttämällä luetteloruudun asetuksia. Voit valita luetteloruudusta originaaliin sopivan rasterin poisto -vaihtoehdon. 92

93 KIRKKAUS JA KONTRASTI -VÄLILEHTI Tämän välilehden asetuksilla voit säätää skannatun kuvan kirkkautta ja kontrastia. Voit kirjoittaa tekstiruutuun jonkin arvon, joka on lukujen -127 ja 127 välillä (oletusarvona on 0). Voit myös pienentää ja suurentaa arvoa vetämällä vierityspalkkia vasemmalle tai oikealle. Suosittelemme, että napsautat Auto-painiketta, jolloin ohjelmisto säätää tehosteen automaattisesti. 93

94 VÄRIN PUHTAUS JA KYLLÄISYYS -VÄLILEHTI Värin puhtaus erottaa värin muista väreistä ja kylläisyys määrittää värin voimakkuuden. Käytä Color Wheel (Väripyörä) -toimintoa valitun värin puhtauden ja kylläisyyden määrittämiseen. Siirrä hiiren osoitin väripyörän kohdalle ja napsauta sitä. Valitse käytettävän värin puhtaus vetämällä väripyörän sisällä. Etäisyys pyörän keskuksesta määrittää värin kylläisyyden: mitä kauemmaksi vedät hiiren osoitinta väripyörän keskuksesta, sitä korkeampi on värin kylläisyys. Säädä valitsemasi värin vaaleutta vetämällä Lightness-palkin alla olevaa kolmiota. Lisää vaaleutta vetämällä kolmiota oikealle. Vähennä vaaleutta vetämällä kolmiota vasemmalle. 94

95 Kun valitset värin puhtauden ja kylläisyyden Color Wheel -väripyörän sisällä vetämällä kolmiota tai määrittämällä värin vaaleuden, tiedot näkyvät tekstiruuduissa. Jokaisen arvon voi määrittää myös erikseen tässä kohdassa. Oletusparametrit: Ominaisuus Asteikko Oletusarvo Hue (Värin puhtaus) Saturation (Kylläisyys) % 0 % Lightness (Vaaleus) % 50 % 95

96 VÄRITASAPAINO-VÄLILEHTI Väritasapainotyökalulla voit muuttaa kuvan värivalikoimaa ja korostaa tai heikentää tiettyjä värejä. Voit valita säädettävän sävyn keskisävypalkista. Säädä vetämällä kolmioista tai kirjoita arvo (0-100) suoraan ruutuun. 96

97 Säädä väritasapainoa seuraavalla tavalla: Valitse säädettävä värisävy ja vedä sitten kolmen väripalkin alla olevia kolmioita. Voit myös kirjoittaa haluamasi arvot suoraan väripalkkien oikealla puolella oleviin ruutuihin. Jos esimerkiksi originaalin vaalean alueen värit näyttävät skannattaessa sinertäviltä, valitse ensin värisävyksi Highlight (Vaalea) ja vedä sitten Cyan-Red-palkin alla olevaa kolmiota oikealle tai Yellow- Blue-palkin alla olevaa kolmiota vasemmalle. Oletusparametrit: Ominaisuus Asteikko Oletusarvo Värisävy Mid-tone (Keskisävy) Cyan and red (syaani ja punainen) Magenta and green (magenta ja vihreä) Yellow and blue (keltainen ja sininen)

98 KAARI-VÄLILEHTI Kaarityökalua käytetään kuvan keskisävyisten kuvapisteiden kirkkausominaisuuksien säätämiseen. Värisävyruudussa voit valita säädettävän värisävyn. Tällöin voit säätää jokaista kaaren värisävyä erikseen. 98

99 Sävykarttakaavion x-akseli kuvaa syötettävän kuvan kuvapisteiden kirkkaustasoa. Y-akseli kuvaa tulostettavan kuvan kirkkaustasoa. Voit säätää syötettävän ja tulostettavan kuvan kirkkaustason eroja ilman merkittävää tummien ja kirkkaiden alueiden muokkaamista napsauttamalla ja vetämällä kaarta erimuotoiseksi. Vertaa seuraavia kuvia ja niiden sävykarttoja. Alkuperäinen kuva ja sen Tonal Map -kaavio. Kaari on suora ja vino. Vedä kaarta vasemmalle, jolloin kuvan keskisävyjen alue vaalenee. Vedä kaarta oikealle, jolloin kuvan keskisävyjen alue tummenee. 99

100 Voit myös lisätä uusia pisteitä napsauttamalla kaarta ja muuttamalla kaaren muotoa. Lisää uusi piste napsauttamalla. Tilanäytöstä voit katsoa tallennuksen ja tulosteen tarkat arvot. 100

101 TASO-VÄLILEHTI Väritasovalintaikkunasta näkee kuvan kirkkaustasojen jakauman. Arvot luokitellaan Input Level (Tulotaso)- ja Output Level (Ulostulon taso) -ruuduissa. Värisävyruudussa voit valita säädettävän värisävyn. Tällöin voit säätää jokaisen värisävyn histogrammia erikseen. 101

102 Histogrammi näyttää tummien ja vaaleiden kuvapisteiden jakauman kuvassa. X-akseli on jaettu 256 samankokoiseen osaan, jotka edustavat kirkkaustasoja Y-akseli näyttää kuvapisteiden lukumäärän jokaisella kirkkaustasolla. Vertaa seuraavaksi kahta kuvaa ja niiden histogrammeja. Kirkkaissa kuvissa kuvapisteet ovat kirkkaampia. Siksi oikealla puolella olevat pylväät ovat korkeammat kuin vasemmalla puolella olevat. Hämärissä kuvissa kuvapisteet ovat tummemmat. Siksi vasemmalla puolella olevat pylväät ovat korkeammat kuin oikealla puolella olevat. Katso myös alla olevaa kahta kuvaa: Kuva 1 Kuva 2 102

103 Kuvassa 1 on suurempi kontrasti kuvan kirkkaiden ja tummien osien välillä. Kirkkaat ja tummat kuvapisteet ovat vallitsevia. Tämän vuoksi histogrammin vasemmanpuoleiset (tummat) ja oikeanpuoleiset (kirkkaat) pylväät ovat korkeita, kun taas keskellä olevat pylväät ovat matalia. Tämä tarkoittaa, että kuvassa on vähän keskisävyisiä kuvapisteitä. Kuvassa 2 suurin kirkkauden ja tummuuden taso on kohteiden kuvapisteissä. Myös niiden jakauma on tasaisempi kuin kuvassa 1. Kuvan kokonaiskuvapistemäärä on jakautunut tasaisesti kuvan kirkkaisiin, keskisävyisiin ja tummiin kuvapisteisiin. Tämän vuoksi kuvan 2 histogrammi näyttää tasaisemmalta. Kun haluat säätää tasoa, valitse ensin värisävy. Värisävyruudussa on neljä valintaruutua. Jos valitset Master-vaihtoehdon, kolmen muun värin (punaisen, vihreän ja sinisen) värisävy säädetään samanaikaisesti. Jos valitset yksittäisen värin (Red, Green tai Blue), ainoastaan valitun värin värisävyä säädetään. Säädä seuraavaksi väritasoa vetämällä kaavion alapuolella olevaa kolmiota. Vasemmanpuoleisella mustalla kahvalla säädetään varjon tulo- ja ulostulotasoa, keskimmäisellä harmaalla kahvalla keskisävyjä ja oikeanpuoleisella valkoisella kahvalla vaaleutta. Voit säätää arvoja myös kirjoittamalla haluamasi arvot suoraan tekstiruutuun. Jos painat Auto-painiketta, MiraScan 5.0 säätää automaattisesti väritason koko kuvan värin mukaan. Alla on esimerkki histogrammityökaluilla tehdyistä korjauksista kuvaan. Ennen säätämistä Säätämisen jälkeen 103

104 Oletusparametrit: Ominaisuus Asteikko Oletusarvo Input level max (Maksimitulotaso) Tulotaso min Input level min (Minimitulotaso) 0 - maksimitulostaso -2 0 Gamma 0,1-9,9 1,5 Output level max (Maksimiulostulotaso) Output level min (Minimiulostulotaso) RAJA-ARVO-VÄLILEHTI Raja-arvotyökalu on käytännöllinen skannattaessa viivapiirroksia tai asiakirjoja OCR-käyttöön. Toiminnolla voit säätää viivapiirroksien laatua tai parantaa niiden tunnistustarkkuutta poistamalla asiakirjasta ylimääräisiä pisteitä. 104

105 Huomautus: Toiminto on käytössä ainoastaan silloin, kun kuvatyypiksi on valittu Line Art. Histogrammin x-akseli edustaa kuvan kuvapisteiden kirkkaustasoa (0-255, vasemmalta oikealle). Y-akseli edustaa kuvapisteiden määrää. Säädä raja-arvoa vetämällä histogrammin alapuolella olevaa kolmiota tai kirjoita raja-arvo suoraan raja-arvoruutuun. Esimerkki: Kuva 1 on originaalista skannattu kuva, kun taas kuvan 2 raja-arvoksi on määritetty 70. Kuva 1 Kuva 2 Kuvapisteet, joiden kirkkaustaso on alle 70, ovat mustia. Jos kirkkaustaso on yli 56, kuvapisteet ovat valkoisia. Tämän vuoksi jotkin yksityiskohdat eivät näy uudessa kuvassa, jos raja-arvo on asetettu alas. Jos kuvassa kuitenkin on ylimääräisiä pisteitä, ne voidaan poistaa. Voit asettaa arvon vetämällä kolmikulmaista liukusäädintä tai kirjoittamalla arvon tekstiruutuun. Oletusparametrit: Ominaisuus Asteikko Oletusarvo Raja-arvo
