Alkulause I.;znclrel ER seismografin mukana tullut ohjekirja on laaja ja perusteellinen.kirja on kuitenkin englanninkielinen ja yksityiskohtaise
|
|
- Miina Sipilä
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 KALUSTON
2 Alkulause I.;znclrel ER seismografin mukana tullut ohjekirja on laaja ja perusteellinen.kirja on kuitenkin englanninkielinen ja yksityiskohtaisesta esitystavasta johtuen on kokbnaiskuvan snaminen lyhyessa ajassa laitteen kayt6sta verraten vaikeaa. Kun laitteen koneistoa on paaasiassa laukaisusysteemin osalta jouduttu muuttamaan,ettz toiminta olisi mahdollista vastaisuudessakin on perusteltua laatia lyhyt suomenkielinen kaytteohje,laitetta tullaan kayttamaiin viela nonet vuodet ja sita voi kzyttaa joku muukin kuin vakituinen luotausryhmg. Oppaaseen sisaltyy selostus seismografin rzkenteesta ja toiminnasta seka kzytannon 1uotausohjeet.Kuvien tulkintaa on kasitelty ainoastaan maastossa suoritettavien paatelmien osalta. Otaniemessa 31 pna maaliskuuta 1980
3
4
5 Vahvis timien virto ja varten on laitteessa tasasuuntauksen jalkeen stabilisaattorikytkenta, jolla 30 V- jannite pudotetaan 18,3 volttiin ja vakavoidaan tahan arvoon. Stabilisaattorista vahvistimiin kulkeva virtapiiri on varustettu suojasulakkeella (sopiva arvo 0,25 AI,Suojasulake on sijoitettu myos tasaairtamuuttajan ensiijpuolelle, jolle sopiva awo on: 0,5-0,63 A. Vahvistimien virtapiirissa on tasasuuntaajan jalkeen 22 ohm vastus, jolla rajoftetaan elektrolyyttien 2200 pl? ja 1000 )rf varautumisvfrtaa. T3ma vastus helpottaa osaltaan oskillaattorin kiiynnfstymista. Tasavirtamuuttajan kytkenta on esitetty kaaviossa 4 (sivu 401. Mainittakoon tassa yhteydessa, etta tilan puutteen vuoksi on laukaisupiiriin kuuluvat osat, jotka ovat tasasuuntaajan jalkeen jouduttu sijoittamaan tasavirtamuuttajan kotelon ulkopuolelle. Tasavirtamuuttaja kaynnistyy painamalla ARI4-ALIGN kytkintki jompaan kumpaan asentoon. Laukaisukondensaattori varautuu kuitenkin vasta sitten kun heiluri (COCK) on tyonnetty etuasentoon. Laukaisukondensaattorin varautuminen todetaan taulumittarista, joka on asennettu aikaisemman hoht~lamppuindikaattor~ntilalle. Taulumittarista on helppo todeta laukaisukondensaattorin jannite kunakin hetkena ja koneen kaytt3jz ef laukaise panosta liian aikaisin. Aikaisemmasta hohtolarnpusta oli tassti suhteessa haittaa. Hohtolamppu syttyi nimitt3in jo 60 V- jannitteella ja siten kayttaja laukaisi usein panoksen liian aikaisin so. jannite ei ehtinyt nousta paristojannitteen 90 V- arvoon. Laukaisukondensaattorin varaus paasee laukaisuvirtapiiriin vasta kun painetaan FIRE kytklnt3, SwqnaAkaLsesti kun painetaan ARM-ALIGN kytkinta syttyy galvanometrilamppu (11 V- 1 A). Tam3 ottaa akusta saatavasta tehosta suurimman osan ja pitaa akun kuormitettuna (n. 14 V-:ssa). Miksli laukaisukondensaattorin vuotovirta on liian suuri ei jannite nouse tarpeeksi, vaan jaa alle 300 V-. Ta11Bin laukaisukondensaattori on syyta vaihtaa uuteen, jolla vuotovfrta on riittavan pieni. Myos akkujen heikko varaus aiheuttaa sen, ettei laukaisukonden-.. {saattorin varaus nouse 340 volttiin, vaan jaa tavallisesti. noin 300 volttiin.
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

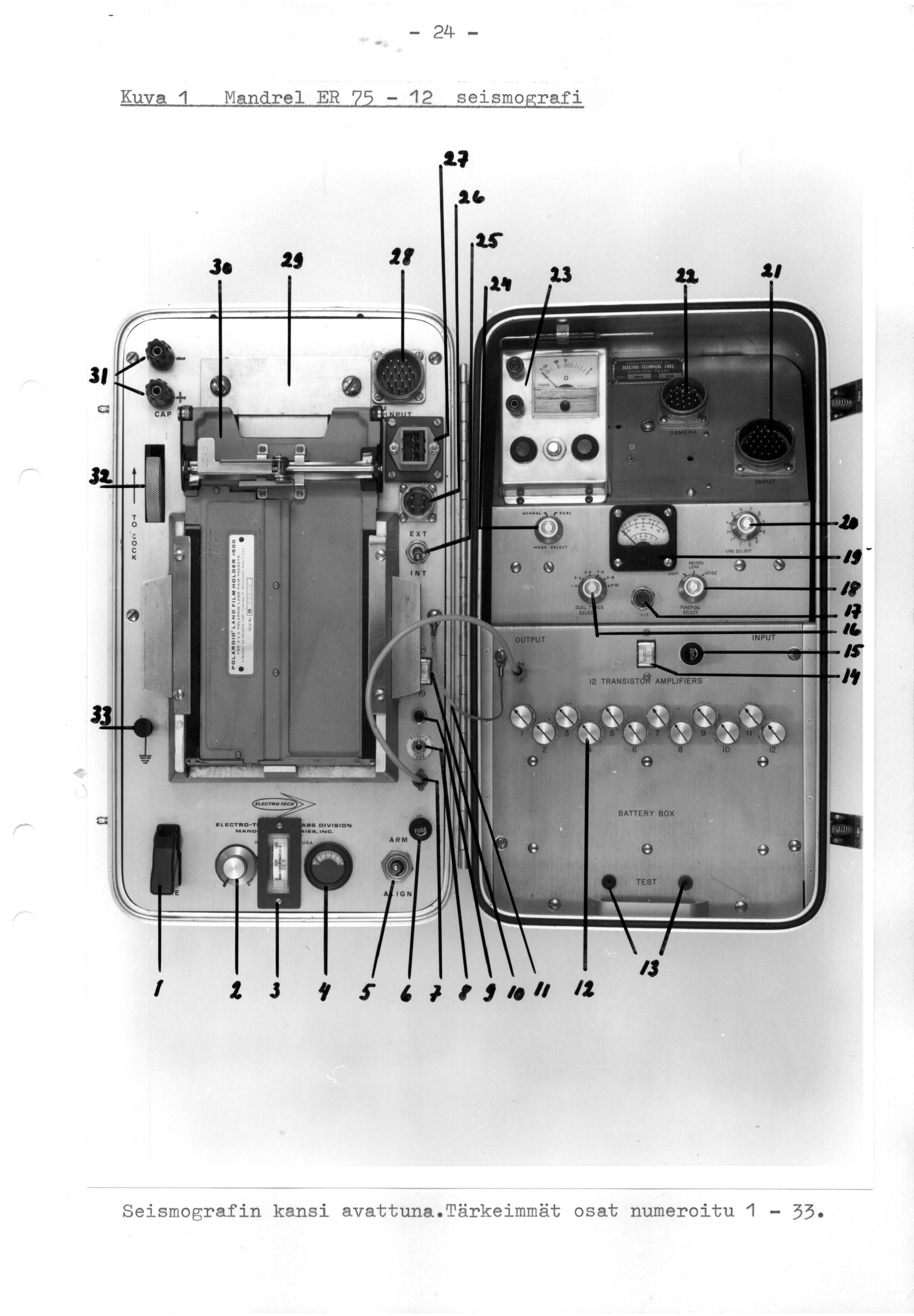

27 Osaluettelo (kuva 11 w 1. Laukaisukytkin 2. Potentiometri galvanometrilampun virransaatoa varten 3. Laukaisujannitteen mittari 4. Galvanometrilampun virtaa osoittava mittari 5. Arm-Align kytkin 6. Tasavirtamuuttajan sylake 7. Valijohto vahvistinjannitetta varten 8. Arm-Align kytkimen ohituskytkin 9. Akkujannitteen testauskytkin 10. Akkujannitetta osoittava mittari 11. Runkojohto (varmistaa kontaktin seismografin puoliskojen valilla t 12. Vahvistuksen saatopotentiometrit (12 kpl) 13. Koskettimet vahvistinjannitteen testaamista varten 14. Vahvistimien virtalahdejannitetta osoittava mittari 15. Sulake vahvis timien virto j a varten 16. Dual - Trace valintakytkin 17. Testauskytkin (geofonien vastus, maavuoto ja kohina) 18. Mittausalueen valintakytkin 19. Mittari geofonien vastuksen, maavuodon ja kohinan totevista varten 20. Geofonilinjojen valintakytkin mittauksia varten 21. Geofonikaapelin runkokosketin 22. Runkokosketin valikaapelia varten (22 ja 28) 23. Vastusmittari laukaisupiirin vastyksen mittausta varten Mittari on korvattu myohemmin uudella, joka tayttaa paremmis vaaditut normit (kytkenta sivulla 42). 24. Normal-Dual valintakytkin 25. Sisaisen ja ulkoisen virtqlahteen valintakytkin 26. Kosketin vasaraseismista toimintaa varten 27. Runkokosketin sisaisen virtalahteen latausta ja ulkoisen virtalahteen liittamis ta varten 28. Runkokosketin valikaapelia varten (22 ja 28) 29. Galvanometrikotelon suojakansi 30. Polqroid-filmin kehys 31. Koskettimet laukaisujohtoq varten 32. Heilurin virityskiekko 33. Runkokosketin maajohtoa varten 34. Alumiiniripa, johon on asennettu ns. oikosulkukosketin (vrt. sivu 20)
28
29 Osaluettelo (kuya 2) 1. Kestomagneetti 2. Heilurin alempi paino (kiintea) 3. Heilurin ylempi paino (liikkuva) 4. Heilurin virityskiekko ja sen kiinnitysruu~it 5. Mikrokytkin 6. Rele 7. Kondensaattori (0,15 pf 500 V-) (kaavio 4) Korvattu myohemmin 0,47 ~~(400 V- kondensaattorilla 8. Vastus (18 K 3W) (kaavio 4) Korvattu myohemmin 22K 2W vastuksella 9. Vastus (0,47 ohm) (kaavio 1) 10. Tasavirtamuuttaja 11. Muuntaja (ETL 145, kaavio 1) 12. Laukaisukondensaattori 2 x 100 juf 350 V- 13. Peilia kaantava hammaspyora 14. Heilurin varsi Muut kuvassa nakyvat osat selviavat kuvasta 1
30
31 Osaluektelo (kuva 3 ) 'T, Seismografin sisainen virtalahde Ni-Cd akku,24 kpl kennoja DKZ Jannitteen alentaja 3, ~ikrowkimen kaant ijvipu 4, Mikrokytkin " Mu& kuvassa n-at osat selvi3vzt kuvasta 1
32
33 Osaluettelo (kuva 4) b Vahvistimien sisaantulomuuntajat 2. Vahvistimien kytkentakortit (12 kpll 3. Rele 4. Vahvistimien virtapiirin e1ektyolyyta-t 2 x 2200 )IF 40 V- Toinen elektrolyyteis ta on korvattzz rnyohemmin 100 O pf/ 40 V- elektrolyytilla (kts, siyu 38) 5. Galvanometrin n:o 13 vahvistinkortti 6. Mittausjarjestelman virtalahde 6 V- 7. Valikaapelin runkokosketin 8. Geofonikaapelfn runkokosketin 9. Mittausjarjestelmaan kuuluva piirilevy Mittausjarjestelmaan kuuluvat kytkimet ja tqulwnittari 11. Mittausjarjestelman ja vahvistinosan koskettimet 12. Sisaantulopotentionetrien rajoitusvastukset 680 ohm (12 kpll 13. Sisaantulopotentionetrit 1 K lin 12 kpl
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
