Käyttöohje MOVITRAC LTE-B

Transkriptio

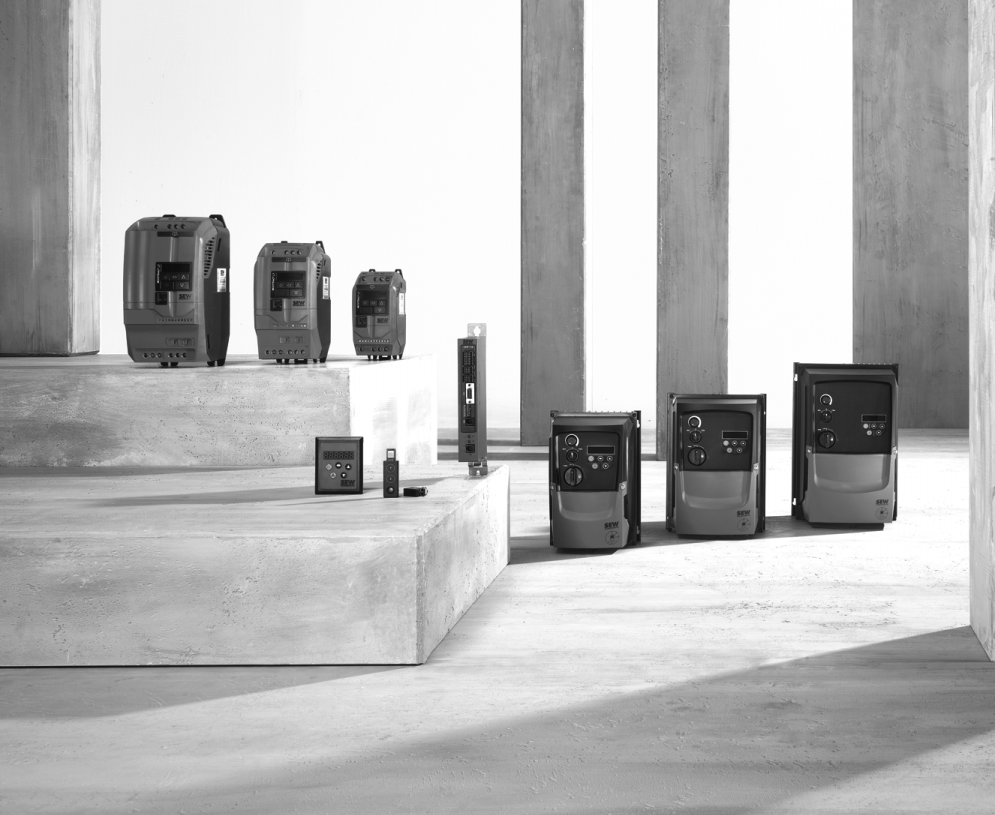

1 Käyttötekniikka \ Käyttöautomaatio \ Kokonaistoimitukset \ Palvelut Käyttöohje MOVITRAC LTE-B Julkaisuajankohta 11/ / FI

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo 1 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia Turvaohjeiden rakenne Korvausvaatimukset Vastuun rajoitus Tekijänoikeusmerkintä Tuotenimet ja merkit Turvaohjeita Huomautuksia Yleistä Kohderyhmä Määräysten mukainen käyttö Kuljetus / asennus Sähköinen liitäntä Turvallinen galvaaninen erotus Käyttöönotto / käyttö Tarkastus / huolto Yleisiä määritelmiä Tulojännitealueet Tyyppimerkintä Ylikuormitettavuus Suojatoiminnot Asennus Yleisiä ohjeita Mekaaninen asennus Sähköasennus Käyttöönotto Käyttöliittymä Yksinkertainen käyttöönotto Käyttöönotto kenttäväylän kautta Käyttöönotto 87-Hz-ominaiskäyrällä Käyttö Taajuusmuuttajan tila ja virhekoodit Virheenpoisto Virhemuisti Virhekoodit SEW-elektroniikkahuolto Käyttöohje MOVITRAC LTE-B 3

4 Sisällysluettelo 8 Parametrit Vakioparametrit Laajennetut parametrit P-15 binääritulojen toimintojen valinta Käyttötietojen reaaliaikaisen valvonnan parametri (vain lukeminen) Tekniset tiedot Yhteensopivuus Ympäristöä koskevat tiedot Lähtöteho ja virtakuormitettavuus ilman suodatinta Lähtöteho ja virtakuormitettavuus suodattimen kanssa Osoiteluettelo Hakemisto Käyttöohje MOVITRAC LTE-B

5 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia 1 1 Yleisiä ohjeita 1.1 Dokumentaation käyttöä koskevia huomatuksia Tämä dokumentaatio on tuotteen tärkeä osa ja sisältää sen käyttöön ja huoltoon liittyviä tärkeitä ohjeita. Dokumentaatio on tarkoitettu kaikille henkilöille, jotka suorittavat tuotteeseen kohdistuvia pystytys-, asennus-, käyttöönotto- ja huoltotöitä. Dokumentaation on oltava aina käytettävissä luettavassa kunnossa. Varmista, että laitteistosta ja sen käytöstä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet dokumentaation kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVEen. 1.2 Turvaohjeiden rakenne Merkkisanojen merkitys Seuraavassa taulukossa näkyy merkkisanojen tasot ja niiden tarkoitus, kun niitä käytetään ilmaisemaan turvaohjeita tai esinevahinkovaroituksissa ja muissa ohjeissa. Merkkisana Merkitys Laiminlyönnin seuraukset VAARA! Välittömästi uhkaava vaara Välittömästi uhkaava vaara VAROITUS! Mahdollinen vaaratilanne Kuolema tai erittäin vakava loukkaantuminen VARO! Mahdollinen vaaratilanne Lievä loukkaantuminen HUOMIO! Mahdolliset esinevahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM Hyödyllinen ohje tai vihje: Helpottaa käyttölaitejärjestelmän käsittelyä Osiokohtaisten turvaohjeiden rakenne Osiokohtaiset turvaohjeet eivät vain koske jotain tiettyä toimenpidettä vaan useita saman aihepiirin toimenpiteitä Käytetyt kuvasymbolit viittaavat joko yleiseen tai johonkin tiettyyn vaaraan. Tässä näkyy osiokohtaisen turvaohjeen rakenne: MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi Sisällytettyjen turvaohjeiden rakenne Sisällytetyt turvaohjeet on sisällytetty suoraan työ- tai käsittelyohjeeseen ennen vaarallista työ- tai käsittelyvaihetta. Tässä näkyy sisällytetyn turvaohjeen rakenne: MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. Käyttöohje MOVITRAC LTE-B 5

6 1 Yleisiä ohjeita Korvausvaatimukset 1.3 Korvausvaatimukset Käyttöohjeen noudattaminen on edellytyksenä sille, että laite toimii häiriöittä ja mahdolliset takuuvaatimukset voidaan täyttää. Lue dokumentaatio ennen kuin käytät laitetta! 1.4 Vastuun rajoitus Dokumentaation noudattaminen on perusedellytys turvalliselle käytölle ja toiminnalle sekä ilmoitettujen ominaisuuksien ja suoritusarvojen saavuttamiselle. SEW-EURODRIVE ei vastaa henkilö-, esine- tai omaisuusvahingoista, jotka aiheutuvat käyttöohjeen noudattamatta jättämisestä. Tuotevastuu raukeaa sellaisissa tapauksissa. 1.5 Tekijänoikeusmerkintä 2012 SEW-EURODRIVE. Kaikki oikeudet pidätetään. Kaikenlainen myös osittainen kopiointi, muokkaaminen, levittäminen tai muu hyödyntäminen on kielletty. 1.6 Tuotenimet ja merkit Tässä dokumentaatiossa mainitut tuotenimet ovat haltijoidensa omistamia tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 6 Käyttöohje MOVITRAC LTE-B

7 Turvaohjeita Huomautuksia 2 2 Turvaohjeita 2.1 Huomautuksia Seuraavia perusturvallisuusohjeita noudattamalla vältetään henkilö- ja omaisuusvahingot. Käyttäjän on huolehdittava siitä että näitä periaatteellisia turvaohjeita noudatetaan. Varmista, että laitteistosta ja yrityksestä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet asianomaiset dokumentit kokonaisuudessaan ja ymmärtäneet niiden sisällön. Epäselvissä tapauksissa ja lisätietojen saamiseksi kehotamme kääntymään SEW-EURODRIVE:n puoleen. Seuraavat turvaohjeet koskevat etupäässä MOVIPRO -laitteita. Muita SEW-komponentteja käytettäessä tulee noudattaa lisäksi kyseisten komponenttien dokumenteissa olevia turvaohjeita. Ota myös huomioon näiden dokumenttien yksittäisissä luvuissa olevat lisäturvaohjeet. 2.2 Yleistä VAROITUS! Laitteessa voi olla käytön aikana sen kotelointiluokan mukaisesti jännitteisiä, paljaita ja mahdollisesti myös liikkuvia tai pyöriviä osia sekä kuumia pintoja. Kuolema tai vakava loukkaantuminen Vain koulutetut henkilöt saavat kuljettaa, varastoida, asentaa, liittää, ottaa käyttöön, huoltaa ja kunnostaa laitteita ja niiden osia, ja silloin on ehdottomasti otettava huomioon: voimassa olevat yksityiskohtaiset dokumentit laitteen varoitus- ja ohjekilvet kaikki muut laitteeseen liittyvät suunnitteludokumentit, käyttöönotto-ohjeet ja liitäntäkaaviot laitteistokohtaiset määräykset ja vaatimukset kansalliset/alueelliset turvallisuus- ja tapaturmantorjuntamääräykset. Älä koskaan asenna viallisia tuotteita. Ilmoita vaurioista viipymättä kuljetusliikkeelle. Suojakansien luvattomasta poistosta, epäasiallisesta käytöstä, virheellisestä asennuksesta tai käytöstä voi aiheutua vakavia henkilö- ja omaisuusvahinkoja. Lisätietoja on seuraavissa luvuissa. 2.3 Kohderyhmä Vain ammattitaitoiset henkilöt saavat suorittaa mekaanisia töitä. Ammattitaitoisilla henkilöillä tarkoitetaan näissä dokumenteissa henkilöitä, jotka hallitsevat tuotteen rakenteeseen, mekaaniseen asennukseen, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Mekaniikkaan liittyvä koulutus (esimerkiksi mekaanikko tai mekatronikko) ja hyväksytty loppututkinto. Näiden dokumenttien tuntemus Käyttöohje MOVITRAC LTE-B 7

8 2 Turvaohjeita Määräysten mukainen käyttö Vain ammattitaitoiset sähköasentajat saavat suorittaa sähköteknisiä töitä. Ammattitaitoisilla sähköasentajilla tarkoitetaan näissä dokumenteissa henkilöitä jotka hallitsevat tuotteen sähköasennukseen, käyttöönottoon, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Sähkötekniikkaan liittyvä koulutus (esimerkiksi sähkömies tai mekatronikko) ja hyväksytty loppututkinto Näiden dokumenttien tuntemus Kyseisten henkilöiden on lisäksi tunnettava kulloinkin voimassa olevat turvallisuusmääräykset ja lait, ja ennen kaikkea standardin DIN EN ISO turvatoiminnan tason mukaiset vaatimukset sekä muut näissä dokumenteissa mainitut normit, direktiivit ja lait. Näillä henkilöillä on oltava erityinen ammatillinen lupa turvateknisten standardien mukaisten laitteiden, järjestelmien ja virtapiirien käyttöönottoon, ohjelmointiin, parametrointiin, merkitsemiseen ja maadoittamiseen. Muita kuljetukseen, varastointiin, käyttöön ja jätteiden hävittämiseen liittyviä töitä saavat suorittaa vain henkilöt, jotka ovat saaneet kyseisen tehtävän vaatimaa opastusta. 2.4 Määräysten mukainen käyttö Taajuusmuuttajat ovat asynkronikolmivaihemoottoreiden ohjaukseen käytettäviä komponentteja. Taajuusmuuttajat ovat sähköjärjestelmiin tai koneisiin asennettavia komponentteja. Taajuusmuuttajiin ei saa missään tapauksessa liittää kapasitiivisia kuormia. Käyttö kapasitiivisen kuormituksen alaisena aiheuttaa ylijännitteen ja voi tuhota laitteen. Mikäli taajuusmuuttajat saatetaan liikkeelle EU-/EFTA-alueella, seuraavia standardeja on noudatettava: Koneisiin asennettaessa taajuusmuuttajan käyttöönotto (ts. määräysten mukaisen käytön aloittaminen) on kielletty, kunnes on todettu, että kone täyttää direktiivin 2006/42/EY (konedirektiivi) vaatimukset; EN on otettava huomioon. Käyttöönotto (ts. määräysten mukaiseen käyttöön ottaminen) on sallittu vain, mikäli EMC-direktiivin 2004/108/EY vaatimukset täyttyvät. Taajuusmuuttajat täyttävät pienjännitedirektiivin 2006/95/EY vaatimukset. Taajuusmuuttajiin sovelletaan sarjan EN /DIN VDE T105 harmonisoituja normeja yhdessä EN /VDE 0660 osan 500 ja EN 60146/VDE 0558 kanssa. Tekniset tiedot sekä liitäntäedellytyksiä koskevia ohjeita on tyyppikilvessä sekä käyttöohjeessa. Niitä on ehdottomasti noudatettava. 2.5 Kuljetus Tarkasta mahdolliset kuljetusvauriot heti toimituksen saavuttua. Niistä on ilmoitettava välittömästi kuljetusliikkeelle. Käyttöönotto on tarvittaessa estettävä. Kuljetuksessa on otettava huomioon seuraavat ohjeet: Aseta mukana toimitetut suojakuvut ennen kuljetusta liittimien päälle. Aseta laite kuljetuksen ajaksi vain jäähdytysripojen päälle tai toiselle kyljelle, jolla ei ole pistoketta. Varmista, ettei laite joudu alttiiksi kolhuille kuljetuksen aikana. Käytä tarvittaessa tarkoitukseen sopivia ja riittävästi mitoitettuja nosto- ja siirtovälineitä. Poista käytetyt kuljetusvarmistimet ennen käyttöönottoa. Noudata luvun "Tekniset tiedot" mukaisia ilmasto-oloja koskevia ohjeita. 8 Käyttöohje MOVITRAC LTE-B

9 Turvaohjeita / asennus / asennus Varmista, että laite on asennettu ja sen jäähdytys tapahtuu tämän dokumentaation ohjeiden mukaisella tavalla. Suojaa laite liian suurelta kuormitukselta. Kuljetuksen ja käsittelyn aikana on varottava erityisesti rakenneosien taipumista ja/tai eristysvälien muuttumista. Sähköisiä komponentteja ei saa vahingoittaa mekaanisesti tai tuhota muulla tavoin. Seuraavat sovellukset ovat kiellettyjä, ellei laitetta ole erityisesti suunniteltu kyseiseen tarkoitukseen: käyttö räjähdysvaarallisissa tiloissa käyttö tiloissa, joissa esiintyy haitallisia öljyjä, happoja, kaasuja, höyryjä, pölyjä, säteilyjä tms. käyttö sovelluksissa, joissa värähtely- ja iskukuormitukset ylittävät EN vaatimukset. Noudata luvussa "Mekaaninen asennus" olevia ohjeita. 2.7 Sähköinen liitäntä Jännitteistä käyttölaiteohjausta käsiteltäessä on noudatettava voimassa olevia kansallisia tapaturmien torjuntamääräyksiä. Tee sähköiset asennukset voimassa olevien määräysten mukaisesti (esim. johdinpoikkipinta-alat, varokkeet, suojamaakytkennät). Dokumentit sisältävät täydentäviä ohjeita. Turvatoimenpiteiden ja -laitteiden on oltava voimassa olevien määräysten mukaisia (esim. EN tai EN ). Tarvittavat suojatoimenpiteet: Käytetyn energiansiirtojärjestelmän tyyppi Turvatoimenpide Syöttö suoraan verkosta Suojamaadoitus 2.8 Turvallinen galvaaninen erotus Laite täyttää kaikki standardin EN mukaiset teho- ja elektroniikkaliitäntöjen turvallista erottamista koskevat vaatimukset. Turvallisen erottamisen varmistamiseksi myös kaikkien liitettyjen virtapiirien on täytettävä samat turvallista erottamista koskevat vaatimukset. Käyttöohje MOVITRAC LTE-B 9

10 2 Turvaohjeita Käyttöönotto / käyttö 2.9 Käyttöönotto / käyttö VARO! Laitteen ja siihen kytkettyjen elementtien, kuten jarruvastusten, pinnat olla erittäin kuumia käytön aikana. Palovamman vaara. Anna laitteen ja ulkopuolisten lisälaitteiden jäähtyä ennen töiden aloittamista. Älä poista valvonta- ja suojalaitteita käytöstä koekäytönkään aikana. Mikäli havaitset normaalista toiminnasta poikkeavia muutoksia (esim. kohonneita lämpötiloja, melua, tärinää), laite on tarvittaessa pysäytettävä. Selvitä syy ja ota tarvittaessa yhteys SEW-EURODRIVEen. Laitteistot, joihin tämä laite asennetaan, on tarvittaessa lisäksi varustettava kulloinkin voimassa olevien turvamääräysten, kuten teknisiä työvälineitä koskevien lakien ja tapaturmien torjuntamääräysten, mukaisilla valvonta- ja suojajärjestelmillä. Lisäsuojatoimenpiteet voivat olla tarpeen, mikäli käytetään sovelluksia, joista voi aiheutua lisävaaroja. Suojalaitteiden toiminta on tarkastettava aina kun konfigurointia on muutettu. Käytön aikana käyttämättöminä olevat liitännät on peitettävä mukana toimitetuilla suojakuvuilla. Kun laite on erotettu käyttöjännitteestä, laitteiden jännitettä johtaviin osiin tai teholiittimiin ei saa koskea heti, sillä kondensaattorit voivat olla varautuneita. Noudata vähintään 10 minuutin poiskytkentäaikaa. Noudata laitteessa olevia ohjekilpiä. Kun virta on kytkettynä, teholiittimissä sekä niihin kytketyissä kaapeleissa ja moottorien liittimissä on vaarallisia jännitteitä. Sama on voimassa myös silloin kun laite on lukittu ja moottori on pysäytetty. Käyttötilan LED-merkkivalojen tai muiden näyttölaitteiden sammuminen eivät tarkoita sitä, että laite olisi erotettu sähköverkosta ja jännitteetön. Moottorin pysähtyminen voi johtua mekaanisesta juuttumisesta tai laitteen sisäisistä turvatoiminnoista. Häiriön aiheuttajan poistaminen tai kuittaus voivat aiheuttaa käyttölaitteen automaattisen uudelleen päälle kytkeytymisen. Ellei tämä ole käytettävän koneen osalta turvallisuussyistä sallittua, on laite erotettava sähköverkosta ennen häiriönpoiston aloittamista Tarkastus / huolto VAROITUS! Suojaamattomien, jännitettä johtavien laitteen osien aiheuttama sähköiskun vaara. Kuolema tai vakava loukkaantuminen Laitetta ei saa koskaan avata. Vain SEW-EURODRIVE-henkilökunta saa suorittaa korjaustöitä. 10 Käyttöohje MOVITRAC LTE-B

11 Yleisiä määritelmiä Tulojännitealueet 3 3 Yleisiä määritelmiä 3.1 Tulojännitealueet Taajuusmuuttajat on suunniteltu mallista ja nimellisjännitteestä riippuen kytkettäväksi suoraan seuraaviin jännitelähteisiin: MOVITRAC LTE-B, rakennekoot 1, 2 (tulojännite 115 V): 115 V ± 10 %, 1-vaiheinen, Hz ± 5 % MOVITRAC LTE-B, rakennekoot 1, 2 ja 3s ( V): 200 V 240 V ± 10 %, 1-vaiheinen* / 3-vaiheinen, Hz ± 5 % MOVITRAC LTE-B, rakennekoot 1, 2 ja 3s ( V): 380 V 480 V ± 10 %, 3-vaiheinen, Hz ± 5 % * HUOMAA: Yksivaiheinen MOVITRAC -LTE-B-taajuusmuuttaja voidaan myös kytkeä kolmivaiheisen V -verkon kahteen vaiheeseen. Kolmivaiheisen jännitelähteen kanssa käytetyt tuotteet on suunniteltu enintään 3 prosentin epätasapainolle vaiheiden välillä. Jännitelähteissä, joissa vaiheiden välinen epätasapaino on yli 3 % (kuten Intian niemimaalla, Kaakkois-Aasiassa ja Kiinassa usein on), on suositeltavaa käyttää tulokuristimia. Käyttöohje MOVITRAC LTE-B 11

12 3 Yleisiä määritelmiä Tyyppimerkintä 3.2 Tyyppimerkintä MC LTE 1 B (60 Hz) 60 Hz Vain amerikkalainen versio Tyyppi Kvadrantit Liitäntätyyppi Häiriönpoisto verkon puolella Verkkojännite Suositeltava moottoriteho Versio Moottori Tuotetyyppi 00 = vakio-ip20-kotelo 10 = IP55 / NEMA-12-kotelo ilman kytkintä 20 = IP55 / NEMA-12-kotelo ja kytkin 30 = IP66 / NEMA-4X-kotelo ilman kytkintä 40 = IP66 / NEMA-4X-kotelo ja kytkin 1 = 1Q (ilman jarruhakkuria) 4 = 4Q 1 = 1-vaiheinen 3 = 3-vaiheinen 0 = luokka 0 A = luokka A B = luokka B 1 = 115 V 2 = V 5 = V 0015 = 1,5 kw B 1 = ainoastaan yksivaiheiset moottorit MC LTE 12 Käyttöohje MOVITRAC LTE-B

13 Yleisiä määritelmiä Ylikuormitettavuus Ylikuormitettavuus Kaikilla MOVITRAC LTE-B -malleilla on seuraava ylikuormitettavuus: 150 % 60 sekunnin ajan 175 % 2 sekunnin ajan Lähtötaajuuden ollessa alle 10 Hz ylikuormitettavuus lasketaan 150 %:iin 7,5 sekunniksi. Ks. moottorin ylikuormituksen sovittamiseksi parametrit P-08 osiossa "Vakioparametrit" ( sivu 43). 3.4 Suojatoiminnot Lähdön oikosulku, vaihe-vaihe, vaihe-maa Lähdön ylivirta Ylikuormitussuoja Taajuusmuuttaja toimittaa 150 % moottorin nimellisvirrasta 60 sekunnin ajan. Ylijännitepoiskytkentä Poiskytkentä jännitteen ollessa 123 % taajuusmuuttajan maksimaalisesta nimelliskäyttöjännitteestä Alijännitepoiskytkentä Poiskytkentä ylilämpötilan johdosta Poiskytkentä alilämpötilan johdosta Taajuusmuuttajan poiskytkentä alle 10 C:een lämpötilassa tapahtuvassa aktivoinnissa Verkkovaiheen puuttuminen Päällä oleva taajuusmuuttaja kytketään pois päältä, kun kolmivaiheisen virransyötön yksi vaihe puuttuu yli 15 sekunnin ajan. Käyttöohje MOVITRAC LTE-B 13

14 4 Asennus Yleisiä ohjeita 4 Asennus 4.1 Yleisiä ohjeita Tarkista taajuusmuuttaja huolellisesti ennen asennusta varmistaaksesi, että laite ei ole päässyt vaurioitumaan. Säilytä taajuusmuuttajaa sen laatikossa siihen asti, kunnes sitä tarvitaan. Laite on säilytettävä puhtaassa ja kuivassa paikassa 40 C +60 C asteen lämpötilassa. Asenna taajuusmuuttaja tasaiselle, pystysuoralle, liekinkestävälle, tärinättömälle pinnalle ja soveltuvaan koteloon sijoitettuna. Mikäli tarvitaan erityinen kotelointiluokka (IP), kotelon on täytettävä EN standardin vaatimukset. Taajuusmuuttajan lähettyvillä ei saa olla syttyviä aineita. Johtavien tai helposti syttyvien vieraiden esineiden pääsy koteloon on estettävä. Ympäristön suurin lämpötila käytön aikana on IP20-taajuusmuuttajalle 50 C ja IP55- ja IP65-taajuusmuuttajalle 40 C. Ympäristön minimilämpötila käytön aikana on 10 C. Ota huomioon erityiset koteloluokat, jotka on ilmoitettu osiossa "Ympäristöä koskevat tiedot" ( sivu 52). Suhteellisen ilmankosteuden on oltava alle 95 % (ei kondensoiva). MOVITRAC -LTE-B-laitteet voidaan asentaa vierekkäin. Järjestelyssä laitteiden väliin jää riittävästi tilaa tuuletusta varten. Mikäli taajuusmuuttaja asennetaan jonkin toisen taajuusmuuttajan tai toisen lämpöä johtavan laitteen yläpuolelle, on noudatettava 150 mm:n vähimmäisetäisyyttä. Kotelossa on oltava joko lisätuuletus tai sen on oltava riittävän suuri, jotta lämpö pääsee poistumaan itsestään, ks. osio "IP20-kotelo: asennus- ja kytkentäkaapin mitat" ( sivu 19). Hattukiskojen DIN-asennussarjaa tuetaan vain rakennekokojen 1 ja 2 (IP20) taajuusmuuttajissa. 4.2 Mekaaninen asennus Kotelovaihtoehdot ja mitat Kotelovaihtoehdot MOVITRAC LTE-B:stä on saatavana kolme eri kotelovaihtomallia IP66 / NEMA 4X IP55 / NEMA 12K IP20-kotelo asennettavaksi kytkentäkaappeihin IP55- / NEMA-12K- ja IP66- / NEMA-4X-kotelo on suojattu kosteudelta ja pölyltä. Siksi kyseisiä taajuusmuuttajia voidaan käyttää sisätiloissa pölyisissä / kosteissa olosuhteissa. Taajuusmuuttajien elektroniikka on identtinen. Ne eroavat toisistaan vain kotelon mittojen ja painon suhteen. Taajuusmuuttajia on saatavilla kotelointiluokissa IP55 ja IP66 myös kytkinlisälaitteilla varustettuna (pääkytkin, pyörimissuuntakytkin ja potentiometri). 14 Käyttöohje MOVITRAC LTE-B

15 Asennus Mekaaninen asennus 4 Mitat IP66-/NEMA-4X-kotelo (LTE xxx -30 ja -40) b a b A d B C c Mitat Rakennekoko 1 Rakennekoko 2 Rakennekoko 3 Korkeus (A) Leveys (B) Syvyys (C) Paino a b c d Teholiitinten kiristysmomentti mm in 9,13 10,12 12,20 mm ,5 in 6,34 7,4 8,29 mm ,5 228,7 in 7,05 7,34 9 kg 2,8 4,6 7,4 lb 6,2 10,1 16,3 mm 148, ,5 in 5,85 6,93 7,78 mm 6,25 6 6,5 in 0,25 0,24 0,26 mm 25 28,5 33,4 in 0,98 1,12 1,31 mm ,5 in 7,44 7,87 9,9 Nm lb.in 8,85 8,85 8,85 Ohjausliitinten Nm 0,5 0,5 0,5 kiristysmomentti lb.in 4,43 4,43 4,43 Suositeltu ruuvikoko 4 M4 4 M4 4 M4 Käyttöohje MOVITRAC LTE-B 15

16 4 Asennus Mekaaninen asennus Mitat IP55- / NEMA-12-kotelo (LTE xxx -10 ja -20) b a b Z A X Y X d B c C Mitta Rakennekoko 1 Rakennekoko 2 Rakennekoko 3 Korkeus (A) Leveys (B) Syvyys (C) Paino a b c d Teholiitinten kiristysmomentit mm in 7,9 12,2 12,2 mm in 5,5 6,5 8,31 mm in 6,5 6,9 9,45 kg 2,3 4,5 7,4 lb 5,1 9,9 12,4 mm in 5 6 7,72 mm in 0,23 0,23 0,28 mm in 0,98 0,98 0,98 mm in 5,6 9,9 9,88 Nm lb.in 8,85 8,85 8,85 Ohjausliitinten Nm 0,5 0,5 0,5 kiristysmomentit lb.in 4,43 4,43 4,43 Suositeltu ruuvikoko 2 M4 4 M4 4 M4 16 Käyttöohje MOVITRAC LTE-B

17 Asennus Mekaaninen asennus 4 IP20-kotelon mitat L1/L L2/N L3 d c a c A b U V W Mitat Yksikkö Rakennekoko 1 Rakennekoko 2 Rakennekoko 3 Korkeus (A) Leveys (B) Syvyys (C) Paino a b c d Teholiitinten kiristysmomentit B mm in 6,85 8,66 10,28 mm in 3,11 4,10 4,96 mm 122, in 4,83 5,90 7,01 kg 1,1 2 4,5 lb 2,43 4,40 10,0 mm in 1,97 2,48 3,15 mm ,0 247 in 6,38 8,23 9,72 mm ,5 in 0,63 0,91 1,02 mm 5 5,25 7,25 in 0,2 0,21 0,29 Nm lb.in 8,85 8,85 8,85 Ohjausliitinten Nm 0,5 0,5 0,5 kiristysmomentit lb.in 4,43 4,43 4,43 Suositellut ruuvit 4 M4 4 M4 4 M4 C d Käyttöohje MOVITRAC LTE-B 17

18 4 Asennus Mekaaninen asennus Kytkentätoiminnolla varustettujen IP55/66-laitteiden lukitus Kytkentäkäytöstä voi lukita pääerotuskytkimen 20 mm:n vakioriippulukolla "OFF"-asentoon. Riippulukko ei sisälly toimitukseen. Kytkintä on painettava keskeltä, jotta lukko saadaan ripustettua paikoilleen Käyttöohje MOVITRAC LTE-B

19 Asennus Mekaaninen asennus IP20-kotelo: asennus ja kytkentäkaapin mitat Taajuusmuuttaja on sijoitettava kytkentäkaappiin sovelluksissa, joissa tarvitaan kotelointiluokkaa IP20 korkeampi kotelointiluokka. Noudata seuraavia edellytyksiä: Kytkentäkaapin on oltava lämpöä johtavasta materiaalista, paitsi mikäli käytetään lisätuuletusta. Mikäli käytetään tuuletusaukoilla varustettua kytkentäkaappia, aukkojen on sijaittava taajuusmuuttajan ylä- ja alapuolella, jotta ilma pääsee kiertämään hyvin. Ilma tulee johdattaa sisään taajuusmuuttajan alapuolelta ja ulos taajuusmuuttajan yläpuolelta. Mikäli ulkoinen ympäristö sisältää likahiukkasia (esim. pölyä), tuuletusaukkoihin tulee asentaa soveltuva hiukkassuodatin ja silloin tulee käyttää lisätuuletusta. Suodatin on huollettava ja puhdistettava tarvittaessa. Ympäristöissä, joissa esiintyy paljon kosteutta, suolaa tai kemikaaleja, tulee käyttää soveltuvaa suljettua kytkentäkaappia (ilman tuuletusaukkoja). Tuuletusaukottoman metallikaapin mitat Tehotiedot Rakennekoko 1 Rakennekoko 1 Rakennekoko 2 Rakennekoko V: 0,37 kw, 0,75 kw 230 V: 0,37 kw, 0,75 kw 230 V: 1,5 kw 400 V: 0,75 kw, 1,5 kw 115 V: 1,1 kw 230 V: 1,5 kw 400 V: 1,5 kw, 2,2 kw 230 V: 2,2 kw 400 V: 4,0 kw Tiiviisti sulkeutuva kytkentäkaappi A B C D mm in mm in mm in mm in , , , , , , , , , , , , , , , ,94 C B D A D Käyttöohje MOVITRAC LTE-B 19

20 4 Asennus Mekaaninen asennus Tuuletusaukollisen kytkentäkaapin mitat Tehotiedot Rakennekoko 1 Rakennekoko 1 Rakennekoko 2 Rakennekoko 2 Rakennekoko V: 0,37 kw, 0,75 kw 230 V: 0,37 kw, 0,75 kw 230 V: 1,5 kw 400 V: 0,75 kw, 1,5 kw 115 V: 1,1 kw 230 V: 1,5 kw 400 V: 1,5 kw, 2,2 kw 230 V: 2,2 kw 400 V: 4,0 kw Tuuletusaukollinen kytkentäkaappi A B C D mm in mm in mm in mm in , , , , , , , , , , , , , , , ,94 Kaikki tehoalueet , , , ,91 Lisätuuletuksella varustetun kytkentäkaapin mitat Tehotiedot Rakennekoko 1 Rakennekoko 1 Rakennekoko 2 Rakennekoko 2 Rakennekoko V: 0,37 kw, 0,75 kw 230 V: 0,37 kw, 0,75 kw 230 V: 1,5 kw 400 V: 0,75 kw, 1,5 kw 115 V: 1,1 kw 230 V: 1,5 kw 400 V: 1,5 kw, 2,2 kw 230 V: 2,2 kw 400 V: 4,0 kw Lisätuuletuksella varustettu kytkentäkaappi A B C D Ilman läpipääsy mm in mm in mm in mm in , , , ,97 > 15 m 3 /h , , , ,95 > 15 m 3 /h , , , ,94 > 45 m 3 /h , , , ,94 > 45 m 3 /h Kaikki tehoalueet , , , ,91 > 80 m 3 /h Kaapeliläpiviennit Käytä soveltuvia kaapeliläpivientejä vastaavan IP-/NEMA-luokituksen säilyttämiseksi. Tarvittavat reiät on porattava. Suositeltavat mitat käyvät ilmi seuraavasta taulukosta. Mitat Rakennekoko 1 Rakennekoko 2 Rakennekoko 3 X mm 22,3 28,2 28,2 in 0,88 1,11 1,11 PG PG13.5 / M20 PG16 / M22 PG16 / M22 Y 1) mm in 0,87 0,87 0,87 PG PG13.5 / M20 PG13.5 / M20 PG13.5 / M20 Z 1) mm in 0,67 0,67 - PG PG9 / M16 PG9 / M16-1) Kaapeliläpiviennit Y ja Z on esistanssattu 20 Käyttöohje MOVITRAC LTE-B

21 Asennus Sähköasennus Sähköasennus Asennuksessa on ehdottomasti noudatettava luvun 2 turvallisuusohjeita! VAROITUS Sähköiskun aiheuttama vaara. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen Laite on irrotettava kokonaan sähköverkosta ja eristettävä vähintään 10 minuuttia ennen kuin MOVITRAC LTE-B:hen kohdistuvat työt aloitetaan. MOVITRAC LTE-taajuusmuuttajia saavat asentaa ainoastaan valtuutetut sähköalan ammattihenkilöt voimassa olevia paikallisia ja kansallisia määräyksiä ja ohjeita noudattaen. MOVITRAC LTE-B:n kotelointiluokka on IP20. Mikäli tarvitaan korkeampia kotelointiluokkia, on käytettävä soveltuvaa koteloa tai IP55 / NEMA-12- tai IP66 / NEMA-4Xmallista koteloa. Mikäli käyttölaitteen virransyöttö tapahtuu pistokkeen ja pistorasian tai kytkimen kautta, pistokkeen saa irrottaa vasta 10 minuutin kuluttua virransyötön katkaisemisen jälkeen. Varmista, että laitteet on maadoitettu ohjeiden mukaisesti. Ks. kytkentäkaavio osiossa "Taajuusmuuttajan ja moottorin kytkentä" ( sivu 25). Maadoituskaapelin on oltava suunniteltu suurimmalle mahdolliselle jännitelähteen vikavirralle, jota rajoittavat normaalisti varokkeet tai moottorinsuojakytkin. VAROITUS Nostolaitteen putoamisen aiheuttama hengenvaara. Kuolema tai vakava loukkaantuminen MOVITRAC -LTP-B-taajuusmuuttajaa ei saa käyttää nostosovellusten turvalaitteena. Käytä turvalaitteina valvontajärjestelmiä tai mekaanisia turvalaitteita Ennen asennusta Varmista, että käyttöjännite, taajuus ja vaiheiden lukumäärä (yksi- tai kolmivaiheinen) vastaavat toimitettavan MOVITRAC -taajuusmuuttajan nimellisarvoja. Jännitteensyötön ja taajuusmuuttajan väliin on asennettava erotuskytkin tai vastaava erotuslaite. Verkkojännitettä ei saa koskaan liittää MOVITRAC -LTE-B-taajuusmuuttajan lähtöliittimiin U, V tai W. Kaapelit on suojattu vain hitailla suurtehovarokkeilla tai moottorinsuojakytkimellä. Lisätietoja on osiossa "Sallitut jänniteverkot" ( sivu 23). Älä asenna taajuusmuuttajan ja moottorin väliin automaattista kytkentäkontaktoria. Kohdissa, joissa ohjausjohdot ja voimajohdot on vedetty lähelle toisiaan, on huolehdittava 100 mm:n vähimmäisetäisyydestä ja kaapeliristeyksissä 90 asteen kulmasta. Käyttöohje MOVITRAC LTE-B 21

22 4 Asennus Sähköasennus Varmista, että tehokaapelien suojaukset ja eristykset on tehty osiossa "Taajuusmuuttajan ja moottorin kytkentä" ( sivu 25) olevan kytkentäkaavion mukaisesti. Varmista, että kaikki liittimet on kiristetty oikeaan kiristysmomenttiin. Ohjausliittimet 0,5 Nm Teholiittimet: 1 Nm Etukannen avaaminen IP55 rakennekoot 1 ja 2 Aseta ruuviavain seuraavassa kuvassa näkyvällä tavalla aukkoon etukannen avaamiseksi. IP55 rakennekoko 3 ja IP66 kaikki rakennekoot Irrota taajuusmuuttajan etupuolella olevat 2 ruuvia etukannen avaamiseksi [1] [1] [1] Etukannen ruuvit Pikaohje IP20-kotelossa on pikaohje näytön yläpuolella olevassa erillisessä sisääntyöntölokerossa. IP55-/IP66-kotelossa pikaohje on kiinnitetty etukannen sisäpuolelle. 22 Käyttöohje MOVITRAC LTE-B

23 Asennus Sähköasennus Asennus Sallitut jänniteverkot Liitä taajuusmuuttaja seuraavien kytkentäkaavioiden mukaisesti. Huolehdi siitä, että moottorin kytkentäkotelon kytkennät ovat oikein. Yleisesti ottaen voidaan erottaa kaksi peruskytkentää: tähtikytkentä ja kolmiokytkentä. On ehdottomasti varmistettava, että moottori on kytketty jännitelähteeseen siten, että syötettävä käyttöjännite on oikea. Lisätietoja on kuvassa, joka on osiossa "Kytkentä moottoriliitinkotelossa" ( sivu 24). On suositeltavaa käyttää tehokaapelina 4-napaista, PVC-eristettyä suojattua kaapelia. Sen on oltava alalla voimassa olevien kansallisten ja yleisten määräysten ja ohjeiden mukainen. Tehokaapelin liittämiseksi taajuusmuuttajaan tarvitaan pääteholkit. Jokaisen MOVITRAC -LTE-B-taajuusmuuttajan maadoitusliitin on liitettävä kuvan mukaisesti yksitellen ja suoraan sijoituspaikan maadoituskiskoon (massa) (suodattimen kautta, mikäli olemassa). MOVITRAC -LTE-B:n maaliitäntöjä ei saa tehdä käyttölaitteesta käyttölaitteeseen. Niitä ei saa myöskään johdattaa taajuusmuuttajiin toisista taajuusmuuttajista. Maadoituspiirin impedanssin on oltava alalla hyväksyttyjen paikallisten turvallisuusmääräysten mukainen. Kaikki maadoitusliitännät tulee tehdä UL-määräysten täyttämiseksi UL-luetteloissa olevia Crimp-rengaskaapelikenkiä käyttäen. Verkkojärjestelmät, joissa on maadoitettu tähtipiste MOVITRAC -LTE-B-taajuusmuuttaja on tarkoitettu käytettäväksi TN- ja TT-verkoissa, joissa on suoraan maadoitettu tähtipiste. Jänniteverkot, joissa on maadoittamaton tähtipiste Käyttö on sallittua myös verkoissa, joissa on maadoittamaton tähtipiste (esim. IT-verkot). SEW-EURODRIVE suosittelee, että siihen käytetään eritystilan valvontalaitetta pulssi-koodi-mittausmenetelmän mukaisesti. Kyseisiä laitteita käyttämällä estetään puuttuvan kapasiteetin johdosta taajuusmuuttajan maadoidusta vastaan eristystilan valvontalaitteen virheellinen laukaiseminen. Ulkojohdin, maadoitetut jänniteverkot Taajuusmuuttajia saa käyttää verkoissa vain vaihe-maata-vastaan-vaihtojännitteellä, joka on enintään 300 V. Verkkokontaktori ja verkkosulakkeet Verkkokontaktorit Vain käyttöluokan AC-3 (EN ) tulokontaktoreita saa käyttää. Varmista, että kahden verkkoaktivoinnin välillä noudatetaan 120 sekunnin vähimmäisväliä. Verkkosulakkeet Sulaketyypit: Käyttöluokkien gl./ gg johdonsuojatyypit: Sulakkeen nimellisjännite verkon nimellisjännite Sulakkeiden nimellisvirta on mitoitettava taajuusmuuttajan kuormituksesta riippuen 100 prosentiksi taajuusmuuttajan nimellisvirrasta. Ominaisuuksien B, C johdonsuojakytkin: Suojakytkimen nimellisjännite verkon nimellisjännite Johdonsuojakytkimen nimellisvirtojen on oltava 10 % yli taajuusmuuttajan nimellisvirran. Käyttöohje MOVITRAC LTE-B 23

24 4 Asennus Sähköasennus Moottorin kytkentäkotelon kytkennät Moottorit kytketään tähtikytkentänä, kolmiona, kaksoistähtenä tai NEMA-tähtenä. Moottorin tyyppikilpeen on merkitty kytkentätavan nimellisjännite, jonka on oltava sama kuin MOVITRAC -LTE-B:n käyttöjännite. R13 W2 U2 V2 W2 U1 U2 V1 V2 W1 U1 V1 W1 U V W Matala jännite Ö U V W Korkea jännite Õ R76 T6 T4 T5 W2 U2 V2 T9 T7 T8 U3 V3 W3 T1 T2 T3 U1 V1 W1 T6 T4 T5 W2 U2 V2 T9 U1 T7 V1 T8 W3 U3 V3 T1 T2 T3 W1 L1 L2 L1 Matala jännite ÕÕ L1 L2 L1 Korkea jännite Õ DR/DT/DV T4 T5 T6 U2 V2 W2 T7 T8 T9 U3 U1 V3 T1 T2 T3 V1 W3 W1 T4 T5 T6 U2 V2 W2 T7 T8 T9 U3 T1 T2 T3 U1 V3 V1 W3 W1 U V W Matala jännite ÕÕ U V W Korkea jännite Õ 24 Käyttöohje MOVITRAC LTE-B

25 Asennus Sähköasennus 4 Taajuusmuuttajan ja moottorin liitäntä VAROITUS Sähköiskun aiheuttama vaara. Laitteen osissa voi olla korkeita jännitteitä, mikäli taajuusmuuttajaa ei ole kytketty oikein. Kuolema tai vakava loukkaantuminen Kytkennöissä on ehdottomasti noudatettava alla kuvattua liitäntäjärjestystä. F11/F12/F13 L1 L2/N ei 1-vaih. 230 V PE K10 (AC-3) [1] L1 L2 L3 Vaihtoehto ND.. Verkkokuristin L1' L2' L3' V AC V DC BMV V AC BMK V AC Lisälaite IP55 / IP66 Vain kytkimen kanssa (MC LT xxx 20 / -40) F14/F15 F14/F15 F14/F15 L1 L2 L3 [2] K11 (AC-3) K11 (AC-3) V+ K11 (AC-3) Pääteaste [V+] 10 V+ 11 [4] 10 [4] K12 GND K12 (AC-3) (AC-3) [3] [3] GND GND U V W BR + BW.. / BW..-T Jarruvastuksen liitäntä* * 1 white BG 2 red 3 BGE 4 blue 5 DR/DT/DV/D: Tasa- ja vaihtovirranpuoleinen poiskytkentä 1 BMK 2 3 BMV red white blue white 1 BG 2 red 3 BGE 4 blue 5 DR/DT/DV/D: Vaihtovirtapuolen poiskytkentä M 3-vaiheinen BW [1] Verkkosyöttökontaktori taajuusmuuttajassa [2] Verkkosyöttö jarrun tasasuuntaajassa, kytketty K10:llä [3] Ohjauskontaktori/rele jarrun tasasuuntaajan virransyöttöön. Ohjaus relekoskettimen [4] kautta taajuusmuuttajassa. [4] Potentiaalivapaat relekoskettimet taajuusmuuttajassa [V+] Ulkoinen virransyöttö AC 250 V / DC 30 V virran ollessa enintään 5 A * Vain rakennekoot 2 ja 3 V DC BMV Tasajännitteensyöttö BMV V AC BMK Vaihtojännitteensyöttö BMK Käyttöohje MOVITRAC LTE-B 25

26 4 Asennus Sähköasennus HUOM Kytke jarrun tasasuuntaaja erillisellä syöttöjohdolla. Moottorikaapelin kautta tapahtuva syöttö ei ole sallittua. Jarru on kytkettävä seuraavissa sovelluksissa aina pois päältä AC- ja DC-puolelta: kaikissa nostinkäyttösovelluksissa sovelluksissa, joissa tarvitaan nopea jarrun reagointiaika Moottorin lämpötilasuojaus (TF/TH) Monimoottorikäyttö/ryhmäkäyttö Sisäisellä ylilämpötila-anturilla (TF, TH tai vastaava) varustetut moottorit voidaan kytkeä suoraan MOVITRAC LTE-B:hen. Taajuusmuuttajassa näytetään mahdollisesti virhe. Anturi kytketään liittimeen 1 (+24 V) ja binäärituloon 3, ks. osio "Signaaliliitinten yleiskatsaus" ( sivu 26). Parametri P-15 on asetettava ulkopuoliseksi virhetuloksi, jotta ylilämpötilapoiskatkaisu voidaan tunnistaa. Poiskytkentätasoksi on asetettu 2,5 kω. Moottorin nimellisvirta ei saa ylittää yhteensä taajuusmuuttajan nimellisvirtaa, ks. luku "Tekniset tiedot" ( sivu 52). Moottoriryhmän koko on rajoitettu 5 moottoriksi eivätkä yhden ryhmän moottorit saa olla kolmea rakennekokoa kauempana toisistaan. Ryhmän suurin sallittu kaapelipituus on rajoitettu yksittäisliitännän arvoiksi, ks. luku "Tekniset tiedot" ( sivu 52). SEW-EURODRIVE suosittelee lähtökuristimen käyttöä ryhmissä, joissa on enemmän kuin kolme moottoria Signaaliliitinten yleiskatsaus IP20 ja IP55 IP55 ja IP66 joissa on kytkinvaihtoehto +24 V DI 1 DI 2 DI V AI/DI 0 V AO/DO 0 V Releen vert.pot. Relekosketin +24 V DI 1 DI 2 DI V AI/DI 0 V AO/DO 0 V Releen vert.pot. Relekosketin FWD REV Käyttöohje MOVITRAC LTE-B

27 Asennus Sähköasennus 4 Signaaliliitinrimassa on seuraavat signaaliliitännät: Liitin nro. Signaali Yhteys Kuvaus V ref out Lähtö +24 V vertailujännite 2 DI 1 Binääritulo 1 Positiivinen logiikka 3 DI 2 Binääritulo 2 4 DI 3 Binääritulo 3 / termistorikontakti V Lähtö +10 V vertailujännite 6 AI / DI Analogitulo (12 Bit) Binääritulo V 0 V:n vertailupotentiaali 8 AO / DO Analogilähtö (10 Bit) Binäärilähtö Vertailujännite DI1:n DI3:n aktivoinnille (100 ma max.) "Looginen 1" tulojännitealue: DC 8 30 V "Looginen 0" tulojännitealue: DC 0 2 V Yhteensopiva PLC-vaatimuksen kanssa, kun 0 V on kytketty liittimeen 7 tai V vertailujännite analogitulolle (pot.syöttö +, 10 ma maks., 1 K Ω min.) 0 10 V, 0 20 ma, 4 20 ma "Looginen 1" tulojännitealue: DC 8 30 V 0 V:n vertailupotentiaali analogitulolle (potentiaalisyöttö -) 0 10 V, maks. 20 ma analoginen 0/24 V, maks. 20 ma digitaalinen 9 0 V 0 V:n vertailupotentiaali 0 V vertailupotentiaali analogilähdölle 10 Releen vertailupotentiaali Releen vertailupotentiaali 11 Releen kosketin Releen kosketin Sulkeva kosketin (AC 250 V / DC 30 5 A) Kaikki binääritulot aktivoidaan tulojännitteellä alueella +8 V 30 V, eli ne ovat +24-V-yhteensopivia. HUOMIO Mahdolliset esinevahingot. Mikäli ohjausliittimiin kytketään yli 30 V:n jännite, ohjaus voi vaurioitua. Ohjausliittimiin kytketty jännite ei saa ylittää 30 V. HUOM Liittimiä 7 ja 9, ks. osiot "Signaaliliitinten yleiskatsaus" ( sivu 26) voi käyttää GND-ohjearvona, kun MOVITRAC LTE-B:tä ohjataan SPS:n/PLC:n kautta. Käyttöohje MOVITRAC LTE-B 27

28 4 Asennus Sähköasennus Tiedonsiirtoliitäntä RJ45 [1] [2] [3] [4] [5] [6] [7] [8] [1] Ei käytössä [2] Ei käytössä [3] +24 V [4] Sisäinen väylä 1) [5] Sisäinen väylä [6] 0 V [7] SBus+ 2) [8] SBus- 1) Bittimuoto on määritetty seuraavalla tavalla: 1 käynnistys- / 8 tieto- / 1 pysäytysbitti, ei pariteettia 2) P-12 on oltava asetettuna SBus-tiedonsiirtoa varten arvoksi 3 tai Käyttöohje MOVITRAC LTE-B

29 Asennus Sähköasennus UL-vaatimusten mukainen asennus Noudata seuraavia ohjeita, jotta UL-vaatimukset täyttyvät: Taajuusmuuttajia voi käyttää seuraavissa ympäristölämpötiloissa: IP-kotelointiluokka Ympäristön lämpötila IP66 / NEMA 4X 10 C 40 C IP55 / NEMA C 40 C IP20 10 C 50 C Käytä ainoastaan kuparisia liitäntäkaapeleita, joiden käyttölämpötilan yläraja on 75 C. MOVITRAC LTE-B -teholiittimille pätevät seuraavat sallitut kiristysmomentit: Rakennekoko Kiristysmomentti 1, 2 ja 3 1 Nm / 8,9 lb.in V-laitteet V-laitteet MOVITRAC LTE-B-taajuusmuuttajat soveltuvat käytettäväksi jänniteverkoissa, joissa on maadoitettu tähtipiste (TN- ja TT-verkot) ja jotka toimittavat suurimman sallitun verkkovirran ja suurimman sallitun verkkojännitteen seuraavien taulukoiden mukaisesti. Seuraavien taulukoiden varokkeita koskevat tiedot kuvaavat kunkin taajuusmuuttajan suurinta sallittua etuvaroketta. Käytä vain sulakkeita. Käytä ulkoisena DC 24 V -jännitelähteenä vain testattuja laitteita, joissa on rajoitettu lähtöjännite (U maks = 30 V DC) ja rajoitettu lähtövirta (I 8 A). UL-sertifiointi ei koske käyttöä jänniteverkoissa, joissa on maadoittamaton tähtipiste (IT-verkot). MOVITRAC LTE... Nimellisoikosulkuvirta Suurin sallittu verkkojännite Sulakkeet 0004 AC 5000 A AC 240 V AC 6 A / 250 V 0008 AC 5000 A AC 240 V AC 10 A / 250 V 0015 AC 5000 A AC 240 V AC 20 A / 250 V 0022, 0040 AC 5000 A AC 240 V AC 32 A / 250 V MOVITRAC LTE... Nimellisoikosulkuvirta Suurin sallittu verkkojännite Sulakkeet 0008, 0015 AC 5000 A AC 480 V AC 15 A / 600 V 0022, 0040 AC 5000 A AC 480 V AC 20 A / 600 V 0055, 0075 AC 5000 A AC 480 V AC 60 A / 600 V 0110 AC 5000 A AC 480 V AC 110 A / 600 V Käyttöohje MOVITRAC LTE-B 29

30 4 Asennus Sähköasennus Sähkömagneettinen yhteensopivuus MOVITRAC LTE-B-sarjan taajuusmuuttajat on suunniteltu käytettäväksi koneissa ja käyttölaitejärjestelmissä Ne täyttävät vaihtelevalla pyörimisnopeudella varustettuja käyttölaitteita koskevan EMC-tuotestandardin EN Käyttölaitejärjestelmän EMC-kelpoisessa asennuksessa on noudatettava direktiivin 2004/108/EY (EMC) määräyksiä. Häiriönsieto Häiriöemissioiden osalta MOVITRAC LTE-B -sarja täyttää standardin EN raja-arvot ja sitä voidaan näin ollen käyttää sekä teollisuudessa että kotitalouksissa (kevyt teollisuus). Häiriöemissiot Häiriöemissioiden osalta MOVITRAC LTE-B täyttää standardien EN ja EN raja-arvot ja sitä voidaan näin ollen käyttää sekä teollisuudessa että kotitalouksissa (kevyt teollisuus). Jotta saavutetaan paras mahdollinen sähkömagneettinen yhteensopivuus, käyttölaitteet on asennettava luvun "Asennus" ( sivu 23) ohjeiden mukaisesti. Samalla on huolehdittava taajuusmuuttajan hyvistä maadoitusliitännöistä. Häiriöemissiomääräysten täyttämiseksi on käytettävä suojattuja moottorikaapeleita. Alla olevassa taulukossa määritetään MOVITRAC LTE-B:n käyttölaitesovelluksissa tapahtuvan käytön edellytykset: Taajuusmuuttajatyyppi Kat. C1 (luokka B) Kat. C2 (luokka A) Kat. C3 230 V, 1-vaiheinen LTEB xxxx 2B1-x-xx 230 V / 400 V, 3-vaiheinen LTEB xxxx 2A3-x-xx LTEB xxxx 5A3-x-xx Lisäsuodatusta ei tarvita Käytä suojattua moottorikaapelia Käytä tyypin NF LT 5B3 0xx ulkopuolista suodatinta. Käytä suojattua moottorikaapelia Lisäsuodatusta ei tarvita Taajuusmuuttajia koskevien määräysten noudattamiseksi taajuusmuuttajissa, joissa ei ole sisäistä suodatinta, on käytettävä ulkopuolista suodatinta ja suojattua moottorikaapelia: Taajuusmuuttajatyyppi Kat. C1 (luokka B) Kat. C2 (luokka A) Kat. C3 230 V, 1-vaiheinen LTEB xxxx 201-x-xx 230 V, 3-vaiheinen LTEB xxxx 203-x-xx 400 V, 3-vaiheinen LTEB xxxx 503-x-xx Käytä tyypin NF LT 2B1 0xx ulkopuolista suodatinta. Käytä suojattua moottorikaapelia Käytä tyypin NF LT 5B3 0xx ulkopuolista suodatinta. Käytä suojattua moottorikaapelia 30 Käyttöohje MOVITRAC LTE-B

31 Asennus Sähköasennus 4 EMC-suodatinvaristorin poiskytkentä (IP20) IP20-taajuusmuuttajissa, joissa on sisäänrakennettu EMC-suodatin (esim. MOVITRAC LTE-B xxxx xaxx 00 tai MOVITRAC LTE-B xxxx xbxx 00) on korkeampi ryömintävirta maata vasten (massa) kuin laitteissa, joissa ei ole EMC-suodatinta. Mikäli maavuotoindikaattoreissa käytetään useampaa kuin yhtä MOVITRAC LT:tä, sovelluksissa voi ilmetä virheitä. EMC-suodattimen voi silloin erottaa poistamalla laitteen sivulla olevan EMC-ruuvin. VAROITUS Sähköiskun aiheuttama vaara. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen Laite on irrotettava kokonaan sähköverkosta ja eristettävä vähintään 10 minuutin ajaksi ennen MOVITRAC LTE-B:hen kohdistuvien töiden aloittamista. [1] [2] [1] EMC-ruuvi [2] VAR-ruuvi MOVITRAC LTE-B -taajuusmuuttajat on varustettu komponenteilla, jotka tukahduttavat tuloverkkojännitteen vaihtelut. Kyseisiä komponentteja käytetään tehotulojen suojaamiseen jännitepiikeiltä, jotka aiheutuvat salamaniskusta tai muista samassa verkossa olevista laitteista. Korkeajännitetestausta (Flash-testaus) käyttölaitejärjestelmässä suoritettaessa komponentit, jotka tukahduttavat jännitesykäyksiä, voivat aiheuttaa testin epäonnistumisen. Jotta järjestelmässä voidaan suorittaa korkeajännitetestauksia, laitteen sivulta on poistettava molemmat ruuvit, jotta kyseiset komponentit erotetaan. Heti kun korkeajännitetesti on suoritettu loppuun, molemmat ruuvit tulee vaihtaa ja testaus on suoritettava uudelleen. Testauksen pitäisi nyt epäonnistua, mikä tarkoittaa, että kytkentäpiiri on jälleen suojattu jännitesykäyksiltä. Käyttöohje MOVITRAC LTE-B 31

32 5 I 0 Käyttöönotto Käyttöliittymä 5 Käyttöönotto 5.1 Käyttöliittymä Ohjauslaite Jokainen MOVITRAC -LTE-B-taajuusmuuttaja on varustettu vakiona ohjauspaneelilla, jonka ansiosta taajuusmuuttajaa voidaan käyttää ilman erillisiä laitteita. Ohjauslaitteessa on 5 painiketta, joilla on seuraavat toiminnot: Painike Käynnistys / suorittaminen Toiminto Moottorin aktivointi Pyörimissuunnan vaihto, kun kaksisuuntainen ohjauslaitetila on aktivoitu. Stop / reset Pysäyttää moottorin Kuittaa virheen Navigointi Näyttää reaaliaikaiset tiedot Paina ja pidä painettuna, jotta pääset siirtymään parametrien muuttamistilaan tai poistumaan sieltä Tallentaa parametrimuutokset Ylös Pyörimisnopeuden korottaminen reaaliaikaisessa tilassa Parametriarvojen korottaminen parametrien muuttamistilassa Alas Pyörimisnopeuden laskeminen reaaliaikaisessa tilassa Parametriarvojen laskeminen parametrien muuttamistilassa Ohjauslaitteen käynnistys- ja pysäytyspainikkeet on deaktivoitu silloin kuin parametrit on asetettu tehdasasetustilaan. P-12 on asetettava tilaan "1" tai "2" operointipaneelin <Start>- / <Stop>-painikkeiden aktivoimiseksi, ks. osio "Vakioparametrit" ( sivu 43). Parametrien muuttovalikkoon pääsee vain navigointipainikkeella [4]. Vaihtaminen parametrien muutosvalikon ja reaaliaikaisen näytön välillä (käyttönopeus / käyttövirta): Pidä painiketta painettuna yli 1 sekunnin ajan. Vaihtaminen käynnissä olevan taajuusmuuttajan käyttönopeuden ja käyttövirran välillä: Paina painiketta lyhyesti (alle 1 sekunti). [1] [2] MOVITRAC LT [4] [5] [3] [6] [1] Näyttö [4] Navigointi [2] Start [5] Ylös [3] Stop / reset [6] Alas HUOM Jotta laitteeseen saadaan palautettua tehdasasetukset, paina painikkeita <Ylös, <Alas> ja <Pysäytys> yhtäaikaa 2 sekunnin ajan. Näyttöön ilmestyy "P-deF". Paina pysäytyspainiketta uudelleen muutoksen kuittaamiseksi ja taajuusmuuttajan asetusten palauttamiseksi. 32 Käyttöohje MOVITRAC LTE-B

33 Käyttöönotto Yksinkertainen käyttöönotto I Näyttö Jokaiseen taajuusmuuttajaan on sisällytetty 6-numeroinen 7-osainen näyttö, jonka avulla toimintoja voidaan valvoa, virheitä voidaan näyttää ja parametriasetuksia voidaan visualisoida. 5.2 Yksinkertainen käyttöönotto 1. Kytke moottori taajuusmuuttajaan. Ota kytkennässä huomioon moottorin nimellisjännite. 2. Syötä moottorin tyyppikilvessä ilmoitetut nimellisarvot: Parametreillä P-01 ja P-02 asetetaan vähimmäis- ja maksimipyörimisnopeuden raja-arvot. Parametreillä P-03 ja P-04 asetetaan kiihdytys- ja jarrutusajat. Parametrilla P-08 asetetaan moottorin nimellisvirta. Parametrilla P-09 asetetaan moottorin nimellistaajuus. 3. Aktivoi taajuusmuuttaja luomalla yhteys liitinten 1 ja 2 välille, ks. sitä koskien luku "Signaaliliitinten yleiskatsaus" ( sivu 26) Liitintila (tehdasasetus) Liitintilakäyttö (tehdasasetus) aktivoidaan seuraavalla tavalla: Varmista, että parametrin P-12 arvoksi on asetettu "0" (tehdasasetus). Kytke liitinrimaan liitinten 1 ja 2 välille kytkin. Kytke liitinten 5, 6 ja 7 välille potentiometri (1 k 10 k). Kosketinvarsi kytketään liittimeen 6. Liitä kytkin taajuusmuuttajan aktivoimiseksi. Säädä pyörimisnopeus potentiometrillä. HUOM Tehdasasetus (P-12 = 0 ja P-15 = 0) IP55/IP66-kytkentäkaapin vaihtoehtoiselle kytkimelle on "FWD./REV". Moottorin pyörimisnopeuden voi asettaa potentiometrillä. Käyttöohje MOVITRAC LTE-B 33

34 5 I 0 Käyttöönotto Käyttöönotto kenttäväylän kautta Painikekenttätila Painikekenttäohjaustila aktivoidaan seuraavalla tavalla: Muuta parametri P-12 arvoksi "1" (vain eteenpäin) tai "2" (eteenpäin ja taaksepäin). Kytke liittimet 1 ja 2 johtimella tai kytkimellä liitinrimaan taajuusmuuttajan aktivoimiseksi. Paina <Start>-painiketta. Taajuusmuuttaja aktivoidaan 0 Hz:n kohdalla. Paina <Ylös>-painiketta pyörimisnopeuden korottamiseksi. Paina <Stop>-painiketta taajuusmuuttajan pysäyttämiseksi. Mikäli <Start>-painetaan nyt, taajuusmuuttaja palaa takaisin alkuperäiselle pyörimisnopeudelle. Mikäli kaksisuuntainen tila on aktivoitu (P-12 = 2), pyörimissuunta muuttuu <Start>painikkeen painamisen jälkeen. HUOM Mikäli haluttu pyörimisnopeus on asetettu käytön aikana painikekentästä ja sen jälkeen on painettu <Stop>-painiketta, taajuusmuuttaja ajaa <Start>-painikkeen uudelleenpainamisen jälkeen jälleen aikaisemmin asetetulle pyörimisnopeudelle. 5.3 Käyttöönotto kenttäväylän kautta Ota taajuusmuuttaja käyttöön osion "Yksinkertainen käyttöönotto" ( sivu 33) kuvauksen mukaisesti. Aseta parametrin P-12 arvoksi "3" tai "4" taajuusmuuttajan ohjaamiseksi SBusjärjestelmäväylän kautta. 3 = ohjaussana ja pyörimisnopeuden ohjearvo SBus-järjestelmäväylän kautta, ramppiajat parametrien P-03 / P-04 määrityksen kautta. 4 = ohjaussana, nopeuden ohjearvo ja ramppiaika SBus-järjestelmäväylän kautta. Aseta parametrin P-14 arvoksi "101" päästäksesi laajennettuun valikkoon. Aseta arvot parametriin P-36 seuraavasti: Jotta SBus-osoitteesta tulee selkeä, arvoksi asetetaan luku väliltä "1" ja "63". Yhdysväylän SBus-siirtonopeudeksi asetetaan "500 kbaud" (tehdasasetus). Määritä taajuusmuuttajan käyttäytyminen aikaylityksen yhteydessä, mikäli tiedonsiirto on katkennut: 0: jatka työskentelyä viimeksi käytetyillä tiedoilla (tehdasasetus) t_xxx: Virhe xxx millisekunnin viiveen jälkeen, virhe on nollattava r_xxx: Ramppi on pysäytettävä xxx millisekunnin viiveen jälkeen, minkä jälkeen tapahtuu automaattinen uudelleenkäynnistys, kun uusia tietoja otetaan vastaan. Kytke taajuusmuuttaja SBus-järjestelmäväylän kautta DFx/UOH-yhdysväylään, kuten luvussa "Tiedonsiirtoliitäntä RJ45" ( sivu 28) on kuvattu. 34 Käyttöohje MOVITRAC LTE-B

35 DFP 21B nc RUN BUS FAULT 0 1 ADDRESS Käyttöönotto Käyttöönotto kenttäväylän kautta I 0 5 Aseta DIP-kytkin "AS" DFx/UOH-yhdysväylästä asennosta "AUS" (POIS) asentoon "AN" (PÄÄLLE) kenttäväyläyhdyskäytävän asetusten automaattiseksi tekemiseksi. Yhdyskäytävän LED "H1" syttyy uudelleen palamaan ja sammuu sen jälkeen kokonaan. Mikäli LED "H1" palaa, yhdyskäytävä tai jokin SBus-järjestelmäväylän taajuusmuuttajista on kytketty ohjeiden vastaisesti tai se on käynnistetty väärin. DFx- / UOH-yhdyskäytävän ja väylämasterin välisen kenttäväylätiedonsiirron konfigurointi kuvataan sitä vastaavassa DFx-käsikirjassa. X30 A B D D F C E max [A] [B] [C] [D] [E] [F] Väyläliitäntä Yhdyskäytävä (esim. DFx/UOH-käytävä) Liitäntäkaapeli Pilkkoja Liitäntäkaapeli Päätevastus Sallitut johtopituudet Johtimen sallittu kokonaispituus riippuu järjestelmäväylän siirtonopeuden asetusarvosta: 125 kbaud: 500 m (1640 ft) 250 kbaud: 250 m (820 ft) 500 kbaud: 100 m (328 ft) (tehdasasetus) 1000 kbaud: 25 m (82 ft) Vain suojattuja johtoja saa käyttää Siirrettyjen tietojen valvonta Yhdyskäytävän kautta siirrettyjen tietojen valvonta voi tapahtua jollain seuraavista tavoista: MOVITOOLS MotionStudiolla yhdyskäytävän X24-engineering-liitännän tai vaihtoehtoisesti Ethernetin kautta. Yhdyskäytävän internet-sivun kautta (esim. DFE3x Ethernet-yhdyskäytävät). Käyttöohje MOVITRAC LTE-B 35

36 5 I 0 Käyttöönotto Käyttöönotto kenttäväylän kautta Siirretyn prosessidatan (PD) kuvaus Prosessidatasanat (16-bitin) yhdyskäytävästä taajuusmuuttajaan (PO): Kuvaus Bittiä Asetukset PO1 Ohjaussana 0 Säätimen lukitus 0: Start 1: Stop 1 Pikapysäytys 2. hidastusrampin varrella (P-24) 0: Pikapysäytys 1: Start PO2 PO3 Kierrosluvun ohjearvo Ramppiaika (kun P-12 = 4) Ei toimintoa (kun P-12 = 3) 2 Pysähdys prosessirampin varrella P-03 / P-04 tai PO3 0: Stop 1: Start 3 5 Varattu 0 6 Virheen kuittaus Reunaviiva 0 1:ksi = vian kuittaus 7 15 Varattu 0 Skaalaus: 0x4000 = 100 % enimmäispyörimisnopeudesta, asetettu kuten parametristä P-01 Arvot, jotka ovat suurempia kuin 0 x4000 tai pienempiä kuin 0 xc000, on rajoitettu arvoiksi 0x4000 / 0xC000 Skaalaus: Kiihdytys ja hidastus (ms) mitoituskierrosluvulle n = 50 Hz Ramppiajat asetettu kuten parametreissä P-03 ja P-04 Prosessidatasanat (16-bitin) taajuusmuuttajasta yhdyskäytävään (PI): Kuvaus Bittiä Asetukset Tavua PI1 Tilasana 0 Pääteasteen vapautus 0: Lukittu 1: Aktivoitu PI2 PI3 Nopeuden oloarvo Sen hetkinen virta 1 Taajuusmuuttaja käyttövalmis 0: Ei toimintavalmis 1: Käyttövalmis 2 PO-data aktivoitu 1 kun P-12 = 3 tai Varattu 5 Virhe / varoitus 0: Ei virhettä 1: Virhe 6 7 Varattu 8 15 Taajuusmuuttajan tila, kun bit 5 = 0 0x01 = pääteaste lukittu 0x02 = ei aktivoitu / ei käynnissä 0x04 = aktivoitu / käynnissä 0x05 = tehdasasetus on aktiivinen 8 15 Taajuusmuuttajan tila, kun bit 5 = 1 0x01 = pääteaste lukittu 0x04 = ei aktivoitu / ei käynnissä 0x06 = tulon vaihe-epäsymmetrian virhe / tulovaihekatkos 0x07 = DC-väylän ylijännite 0x08 = moottorin ylikuormitus 0x09 = parametri tehdasasetustilassa 0x0B = poiskytkentä ylilämpötilan vuoksi 0x1A = ulkoinen virhe 0x2F = tiedonsiirtoyhteyden (SBus) katkeamisvirhe 0x71 = virhe analogitulossa, virta alle 2,5 ma 0x75 = poiskytkentä alilämpötilan vuoksi 0xC6 = DC-väylän alijännite 0xC8 = yleinen virhe / pääteasteen virhe Skaalaus: 0x4000 = 100 % enimmäispyörimisnopeudesta, asetettu kuten parametristä P-01 Skaalaus: 0x4000 = 100 % enimmäispyörimisnopeudesta, asetettu kuten parametristä P-08 Low-tavu High-tavu 36 Käyttöohje MOVITRAC LTE-B

37 Käyttöönotto Käyttöönotto 87-Hz-ominaiskäyrällä I 0 5 Esimerkki: Seuraavassa taulukossa luetellut tiedot siirretään taajuusmuuttajaan, mikäli: binääritulot on konfiguroitu ja kytketty asianmukaisesti taajuusmuuttajan aktivoimiseksi. parametrin P-12 arvoksi on asetettu 3 taajuusmuuttajan käyttämiseksi SBus-järjestelmäväylän kautta. Kuvaus Arvo Kuvaus PO1 Ohjaussana 0 Pikapysäytys 2. hidastusrampin varrella (P-24) 1 Vähitellen pysähtyminen 2 Pysähdys prosessirampin P-04 varrella 3 5 Varattu 6 Ylösajaminen rampilla (P-03) ja pyöriminen nopeuden ohjearvolla (PO2) PO2 Nopeuden 0x4000 = = maksiminopeus, esim. 50 Hz (P-01) oikealle ohjearvo 0x2000 = 8192 = 50 % maksiminopeudesta, esim. 25 Hz oikealle 0xC000 = = maksiminopeus, esim. 50 Hz (P-01) vasemmalle 0x0000 = 0 = vähimmäisnopeus, asetettu parametristä in P-02 Taajuusmuuttajan siirtämät tiedot näyttävät käytön aikana seuraavalta: Kuvaus Arvo Kuvaus PI1 Tilasana 0x0407 Tila = käynnissä Pääteaste aktivoitu Taajuusmuuttaja käyttövalmis PO-datan aktivointi PI2 Nopeuden Tulisi vastata arvoa PO2 (nopeuden ohjearvo) oloarvo PI3 Sen hetkinen virta Riippuvainen pyörimisnopeudesta ja kuormasta 5.4 Käyttöönotto 87-Hz-ominaiskäyrällä Seuraavat parametrit tulee asettaa: P-01: 87 Hz P-07: 400 V P-08: Moottorivirta Δ-käytölle (ks. tyyppikilpi) P-09: 87 Hz Käyttöohje MOVITRAC LTE-B 37

38 6 Käyttö Taajuusmuuttajan tila 6 Käyttö Seuraavat tiedot näytetään, jotta taajuusmuuttajan käyttötila voidaan tarkistaa milloin vain: Tila Taajuusmuuttaja OK Taajuusmuuttaja käynnissä Virhe / poiskytkentä Ilmoitusnäyttö Kun taajuusmuuttajaa ei ole aktivoitu Taajuusmuuttajan ollessa aktivoitu Virhe 6.1 Taajuusmuuttajan tila Näyttö kun taajuusmuuttajaa ei ole aktivoitu Seuraavassa taulukossa näytetään taajuusmuuttajan tilailmoitukset, jotka näytetään moottorin ollessa pysähdyksissä. Ilmoitus StoP P-deF Stndby Kuvaus Taajuusmuuttajan tehotaso deaktivoitu. Kyseinen ilmoitus näytetään, kun moottori on pysäytetty eikä virheitä ole ilmennyt. Taajuusmuuttaja on valmis normaalikäyttöön. Parametrien tehdasasetukset on ladattu. Kyseinen ilmoitus näytetään, kun käyttäjä aktivoi käskyn ladata parametrien tehdasasetukset. <Reset>-painiketta on painettava, ennen kuin taajuusmuuttaja voidaan ottaa uudelleen käyttöön. Taajuusmuuttaja on standby-tilassa. Kyseinen ilmoitus näytetään, kun moottorilla on ollut jo 30 sekunnin ajan pyörimisnopeus 0 ja myös nopeuden ohjearvo on Näyttö taajuusmuuttajan ollessa aktivoitu Seuraavassa taulukossa näytetään taajuusmuuttajan tilailmoitukset, jotka näytetään moottorin ollessa pysähdyksissä. Painamalla lyhyesti ohjauskentän <Navigate>-painiketta voidaan vaihdella lähtötaajuuden, lähtövirran ja pyörimisnopeuden näytön välillä. Ilmoitus H xxx A xxx xxxx C xxx (vilkkuvat pisteet) Kuvaus Taajuusmuuttajan lähtötaajuus näytetään Hz:inä. Kyseinen ilmoitus näytetään, kun moottori on käynnissä. Taajuusmuuttajan lähtövirta näytetään ampeereina. Kyseinen ilmoitus näytetään, kun moottori on käynnissä. Taajuusmuuttajan lähtöpyörimisnopeus näytetään mittayksikkönä 1/min. Kyseinen ilmoitus näytetään, kun moottori on käynnissä ja moottorin nimellispyörimisnopeus on syötetty parametriin P-10. Skaalattu pyörimisnopeus (P-40). Taajuusmuuttajan lähtövirta ylittää parametriin P-08 varatun virran. MOVITRAC LTE-B valvoo ylikuormituksen korkeutta ja kestoa. MOVITRAC LTE-B kytkeytyy pois päältä ylikuormituksesta riippuen toiminnolla "I.t-trP" Virheen kuittaus Virhereaktion yhteydessä, ks. osio "Virhekoodit" ( sivu 40), virheen voi kuitata painamalla <Stop>-painiketta tai avaamalla tai sulkemalla binääritulon Käyttöohje MOVITRAC LTE-B

39 ja virhekoodit Virheenpoisto 7 7 ja virhekoodit 7.1 Virheenpoisto Oire Kuormittamattoman moottorin ylikuormitus- tai ylivirtavirhe kiihdytyksen aikana. Ylikuormitus tai ylivirta moottori ei pyöri Ei taajuusmuuttajan vapautusta näytössä säilyy "StoP" Taajuusmuuttaja ei käynnisty erittäin kylmissä ympäristöolosuhteissa. Syy ja korjaaminen Tarkista tähti- / kolmioliitännän liittimet moottorissa. Moottorin ja taajuusmuuttajan käyttöjännitteiden tulisi vastata toisiaan. Kolmiokytkennän ansiosta moottoria voidaan aina käyttää alhaisemmalla jännitteellä. Tarkista jumiutuneen roottorin mahdollisuus. Varmista, että mekaaninen jarru on auki (mikäli olemassa). Tarkista, onko binääritulossa 1 laitteiston vapautussignaali. Huolehdi oikeasta käyttäjän +10-V-lähtöjännitteestä (liitinten 5 ja 7 välillä). Mikäli jännite on väärä, tarkista käyttäjän liitinkiskon johdotus. Tarkista, onko parametrissa P-12 liitin-/painikekenttälaitetila. Mikäli ohjauslaitetila on valittu, paina <start>-painiketta. Verkkojännitteen on oltava ohjeiden mukainen. Mikäli ympäristön lämpötila on alle 10 C, voi olla, että taajuusmuuttaja ei käynnisty. Em. kaltaisissa olosuhteissa on varmistettava, että jokin paikalla oleva lämmönlähde pitää ympäristön lämpötilan yli 0 C:eessa. Ei pääsyä laajennettuihin valikoihin Parametrin P-14 on oltava asetettuna laajennetuksi pääsykoodiksi. Koodi on "101", paitsi mikäli käyttäjä on muuttanut koodin parametrissa P-37. Parametrien muuttaminen ei mahdollista "L" näytetään arvon edessä Parametrit on lukittu. Varmista, että parametri P38=0 parametripääsyn varmistamiseksi. Joitain parametreja ei voi muuttaa moottorin ollessa käynnissä. Varmista, että taajuusmuuttajaa ei ole aktivoitu. (Binääritulo 1). 7.2 Virhemuisti Parametri P-13 saa parametrointitilassa tietueen, jossa on neljä viimeistä ilmennyttä tapahtumaa. Ilmoitukset näytetään lyhennetyssä muodossa ja uusin ilmoitus on ensimmäisenä (avattaessa parametri P-13), edelliset tapahtumat siirtyvät alaspäin. Uuden ilmoituksen tullessa vanhin ilmoitus poistetaan virheprotokollasta. HUOM Mikäli viimeinen poiskytkentä aiheutui esim. alijännitteen johdosta, virhemuistiin ei tallenneta enää muita alijännitevirheitä. Näin on tarkoitus varmistaa, että virhemuistia ei täytetä alijännitevirheillä, joita ilmenee luonnollisestikin joka kerta, kun taajuusmuuttaja on kytketty pois päältä. Käyttöohje MOVITRAC LTE-B 39

40 7 ja virhekoodit Virhekoodit 7.3 Virhekoodit Virheilmoitus Selitys Ratkaisu "P-dEF" Tehtaalla asetetut parametrit on Paina <Stop>-painiketta. Taajuusmuuttaja voidaan ladattu. nyt konfiguroida haluttua sovellusta varten. "O-I" "I.t-trP" "OI-b" Ylivirta moottoriin menevässä taajuusmuuttajalähdössä. Moottorin ylikuormitus. Taajuusmuuttajan jäähdytyselementin ylilämpötila. Taajuusmuuttajan ylikuormitusvirhe. Ilmenee, kun taajuusmuuttaja on toiminttanut tietyn ajan yli 100 % mitoitusvirrasta (määritetty parametristä P-08). Näyttö vilkkuu osoituksena ylikuormituksesta. Jarrukanavan ylivirta. Ylivirta jarruvastuspiirissä. Virhe tasaisen kierrosluvun aikana: tarkista ylikuormitus tai häiriö. Virhe taajuusmuuttajan aktivoinnin yhteydessä: Tarkista moottori kippaamisen tai jumiutumisen varalta. Tarkista tähti-kolmio-moottorinkytkentävirhe. Tarkasta, onko kaapelin pituus ohjeiden mukainen. Vika käytön aikana: Tarkista äkillisen ylikuormituksen tai virheellisen toiminnan mahdollisuus. Tarkasta muuttajan ja moottorin välinen kaapeliyhteys Kiihdytys- / hidastusaika on mahdollisesti liian lyhyt ja tarvitsee liikaa tehoa. Mikäli parametrejä P-03 tai P-04 ei voi korottaa, on käytettävä suurempaa taajuusmuuttajaa. Korota kiihdytysramppia (P-03) tai alenna moottorin kuormaa. Tarkasta, onko kaapelin pituus ohjeiden mukainen. Tarkasta kuormitus mekaanisesti varmistaaksesi, että sitä voidaan liikuttaa vapaasti eikä jumiutumista tai muita mekaanisia häiriöitä esiinny. Tarkasta jarruvastuksen kaapeli. Tarkasta jarruvastuksen arvo. Ota huomioon taulukoiden minimivastusarvot. "OL-br" Jarruvastus ylikuormitettu Pidennä hidastusaikaa, pienennä kuormituksen massahitautta tai kytke lisäjarruvastukset rinnakkain. Ota huomioon taulukoiden minimivastusarvot. "PS-trP" Sisäinen pääteastevika Virhe taajuusmuuttajan aktivoinnin yhteydessä: Tarkista johdotusvirhe- tai oikosulkumahdollisuus. Tarkasta vaiheoikosulun tai maasulun varalta. Vika käytön aikana: Tarkista äkillisen ylikuormituksen tai ylilämpötilan mahdollisuus. Mahdollisesti tarvitaan lisätilaa tai jäähdytys. "O.Uolt" Välipiirin ylijännite Tarkasta, onko syöttöjännite liian korkea tai matala. Mikäli vika ilmenee hidastuksen yhteydessä, parametrin P-04 viivettä on korotettava. Liitä jarruvastus, mikäli tarpeen. Mikäli jarruvastus on jo asennettu, varmista, että parametriksi P-34 on asennettu 1 tai Käyttöohje MOVITRAC LTE-B

41 ja virhekoodit Virhekoodit 7 Virheilmoitus Selitys Ratkaisu "U.Uolt" Välipiirin alijännite Ilmenee rutiinimaisesti taajuusmuuttajan pysäyttämisen yhteydessä. Tarkista verkkojännite, mikäli katkaisu ilmenee moottorin ollessa käynnissä. "O-t" Jäähdytyselementin ylilämpötila Tarkista taajuusmuuttajan jäähdytys ja kotelon mitat. Mahdollisesti tarvitaan lisätilaa tai jäähdytys. "U-t" Alilämpötila Esiintyy ympäristön lämpötilan ollessa alle 10 C. Korota lämpötila taajuusmuuttajan käynnistämiseksi siten, että se on yli 10 C. "th-flt" Jäähdytyselementin viallinen termistori. Pyydä lisätietoja SEW-EURODRIVE-huoltopalvelulta "E-triP" Ulkopuolinen virhe (binääritulon 3 yhteydessä). Ulkopuolinen vika binääritulossa 3. Avautuva kosketin on avattu. Tarkista moottorin termistori (mikäli liitetty). "SC-trP" Tiedonsiirron katkeamisvirhe Tarksta taajuusmuuttajan ja ulkopuolisten laitteiden välinen tiedonsiirtoyhteys. Varmista, että jokaisella taajuusmuuttajalla on verkossa selkeä osoite. "P-LOSS" Tulovaihekatkosvika Kolmivaihevirtaverkkoon tarkoitetussa taajuusmuuttajassa jää tulovaihe pois. "SPIn-F" Spinkäynnistys ei onnistunut Spinkäynnistystoiminto ei voinut mitata moottorin pyörimisnopeutta. "data-f" Sisäinen muistivirhe Parametreja ei tallennettu, tehdasasetukset palautettu. Yritä uudelleen. Mikäli virhe ilmenee toistamiseen, ota yhteyttä SEW-EURODRIVE-huoltoon. "EE-F" EEPROM-vika parametreja ei tallennettu, tehdasasetukset palautettu. "4-20 F" Virtaa analogitulossa määritetyn alueen ulkopuolella. EEPROM-vika parametreja ei tallennettu, tehdasasetukset palautettu. Mikäli virhe esiintyy uudelleen, ota yhteyttä SEW-EURODRIVE-huoltoon. Varmista, että tulovirta on parametrissa P-16 määritetyn alueen sisäpuolella. Tarkasta yhdyskaapeli. "SC-FLt" Taajuusmuuttajan sisäinen virhe Pyydä lisätietoja SEW-EURODRIVE-huoltopalvelulta "FAULtY" "Prog " Käyttöohje MOVITRAC LTE-B 41

42 7 ja virhekoodit SEW-elektroniikkahuolto 7.4 SEW-elektroniikkahuolto Korjaukseen lähettäminen Mikäli virhettä ei voida poistaa, ota yhteyttä SEW-EURODRIVE-elektroniikkahuoltoon. Ilmoita seuraavat tiedot, kun toimitat laitteen korjattavaksi: Sarjanumero ( tyyppikilpi) Tyyppimerkintä Sovelluksen lyhyt kuvaus (sovellus, liitin- vai sarjaväyläohjaus) Liitetyt komponentit (moottori, jne.) Vian tyyppi Muut olosuhteet Omat oletukset vian syistä Vian ilmaantumista edeltäneet, tavanomaisesta poikkeavat seikat tms. 42 Käyttöohje MOVITRAC LTE-B

43 Parametrit Vakioparametrit kva i P f n Hz 8 8 Parametrit 8.1 Vakioparametrit Parametrit Kuvaus Arvoalue Tehdasasetus Selitys P-01 Maksiminopeus P-02 5 P-09 (enint. 500 Hz) 500 Hz 1) Pyörimisnopeuden yläraja Hz tai 1/min (ks. P-10) P-02 Vähimmäisnopeus 0 P-01 (enint. 500 Hz) 0 Hz Pyörimisnopeuden alaraja Hz tai 1/min (ks. P-10) P-03 Kiihdytysramppi (s) s 5 s Kiihdytysramppiaika 0-50 Hz (kiinteä) sekunneissa. P-04 Hidastusramppi (s) s 5 s Hidastus-ramppiaika 50 Hz (kiinteä) pysähtymiseen asti sekunneissa. Kun asetuksena on 0, kaikkein nopein mahdollinen ramppiaika aktivoidaan ilman virhettä. P-05 Stoptila-valinta Verkkokatkoksen yhteydessä: 0: Käytön ylläpitäminen 1: Moottori pysähtyy hiljalleen 2: Pikapysäytys rampin P-24 varrella Normaalipysäytyksessä: 0: Pysäytys rampin P-04 varrella 1: Moottori pysähtyy hiljalleen 2: Pysäytys rampin P-04 varrella P-06 Energiansäästötoiminto P-07 Moottorin nimellisjännite P-08 Moottorin nimellisvirta P-09 Moottorin nimellistaajuus P-10 Moottorin nimellisjännite 0 sammunut 1 päällä 0 Verkkokatkoksen yhteydessä taajuusmuuttaja yrittää ajaa asetetut rampit ja kytkee sen jälkeen lähtötasot pois päältä. Rampilla P-05 taajuusmuuttaja yrittää pitää käytön yllä alentamalla moottorin pyörimisnopeutta ja käyttämällä kuormaa generaattorina. 0 Pienentää moottorin jännitettä automaattisesti kuormituksen ollessa kevyttä, mikäli toiminto on aktivoitu. Pienin mahdollinen moottorin jännite on pienennyksessä 50 % nimellisjännitteestä V 230 V Moottorin mitoitusjännite (tyyppikilpi) voltteina. Matalajännitekäyttölaitteissa kyseinen arvo on V 400 V 2) rajotettu 250 voltiksi. Kun asetuksena on 0, jännitteen kompensaatio on deaktivoitu % taajuusmuuttajan lähtövirrasta P-11 Lisäjännite / boost 0 20 % suurimmasta lähtöjännitteestä. Resoluutio 0,1 % DR-moottorimitoitus Moottorin mitoitusjännite (tyyppikilpi) ampeereina Hz 50 Hz Moottorin nimellistaajuus (tyyppikilpi) /min 0 Kun asetus ei ole 0, kaikki pyörimisnopeuteen liittyvät parametrit näytetään 1/min. Aktivoi luiston kompensoinnin, mikäli moottorin pyörimisnopeus (tyyppikilpi) on asetettu. Rakennekoko 1 enint. 20 % Rakennekoko 2 enint. 15 % Rakennekoko 3 enint. 10 % Moottorin tehosta riippuvainen Nostaa alhaisilla nopeuksilla MOVITRAC :in lähtöjännitettä säädettävän arvon verran 'juuttuneiden' kuormien irtoamisen helpottamiseksi. Jatkuvassa käytössä alhaisilla nopeuksilla on käytettävä erillistuulettimella varustettua moottoria. U P-07 P % 10 % 0 % P-09 P-09 2 f Käyttöohje MOVITRAC LTE-B 43

44 8 kva i P f n Hz Parametrit Laajennetut parametrit Parametrit Kuvaus Arvoalue Tehdasasetus P-12 Liitin- / ohjauslaite- / SBus-ohjaus 0 Liitinohjaus 0 1 Ohjauspaneeliohjaus (vain taaksepäin) 2 Ohjauspaneeliohjaus (<Start>-painikkeella siirrytään eteen- ja taaksepäin) 3 SBus-verkko-ohjaus, jossa on sisäänrakennetut kiihdytys- /hidastusrampit 4 SBus-verkko-ohjaus väylän kautta tapahtuvan kiihdytys- / hidastusrampin sovituksen kanssa P-13 Virheprotokolla Neljä viimeistä virhettä tallennetaan P-14 Laajennetun valikon pääsykoodi 1) 60 Hz (vain amerikkalainen versio) 2) 460 V (vain amerikkalainen versio) (liitinohjaus) Ei virhettä Selitys Ks. osio "Yksinkertainen käyttöönotto" ( sivu 33). Neljä viimeistä virhettä tallennetaan kronologisesti, viimeisin näytetään ensimmäisenä. Tallennetut virheet saa näkyviin painikkeilla <Ylös/Alas>. Ks. osio "Virhekoodit" ( sivu 40) "101" (vakio) laajennettua valikkoonpääsyä varten. Parametrin P-37 koodi muutetaan asiattoman laajennettuun parametrisarjaan pääsyn estämiseksi. 8.2 Laajennetut parametrit Parametrit Kuvaus Alue Vakio Selitys P-15 Binääritulo, toimintoasetus P-16 Analogitulo V / ma Määrittää binääritulojen toiminnot. Ks. osio "P-15 Binääritulojen toiminnot" ( sivu 48) V, b 0 10 V, 0 20 ma t 4 20 ma, r 4 20 ma t 20 4 ma, r 20 4 ma 0 10 V Konfiguroi analogitulon formaatin V: Unipolar-tila (jännitetulo) b 0 10 V: Bipolar-tila (jännitetulo) Bipolaarisille tulosignaaleille 50 % erosuure parametrissa P % skaalaus parametrissa P-35 antaa tulokseksi ± P ma: Unipolar-tila (virtatulo) 4 20 ma: Unipolar-tila (virtatulo) 20 4 ma: Unipolar-paluuvirtatila "t" = taajuusmuuttaja kytkeytyy pois päältä, mikäli signaali poistetaan taajuusmuuttajan ollessa aktivoituna. "r" osoittaa, että taajuusmuuttaja ajaa ramppia pitkin parametrista P-20 asetetulle pyörimisnopeudelle. P-17 PWM 2 16 khz 4 / 8 khz Asetus PWM. Korkeampi kytkentätaajuus merkitsee moottorin alhaisempaa melutasoa mutta myös pääteasteen suurempaa hävikkiä. P-18 Käyttäjä-relelähdön valinta 0 Taajuusmuuttaja on aktivoitu 1 1 Taajuusmuuttaja kunnossa (ei virhettä) 2 Moottori nopeuden ohjearvon ollessa 3 Taajuusmuuttajaa ei ole aktivoitu 4 Moottorin pyörimisnopeus raja-arvo 5 Moottorivirta raja-arvo 6 Moottorin pyörimisnopeus < raja-arvo 7 Moottorivirta < raja-arvo (taajuusmuuttaja kunnossa) Käyttäjä-releasetukset. Kykentäkynnys määritetään parametrissa P-19. Deaktivoitu: koskettimet auki Aktivoitu: koskettimet kiinni 44 Käyttöohje MOVITRAC LTE-B

45 Parametrit Laajennetut parametrit kva i P f n Hz 8 Parametrit Kuvaus Alue Vakio Selitys P-19 Releen kytkentäkynnys P-20 Esiasetettu ohjearvo pyörimisnopeus 1 P-21 Esiasetettu ohjearvo pyörimisnopeus 2 P-22 Esiasetettu ohjearvo pyörimisnopeus 3 P-23 Esiasetettu ohjearvo pyörimisnopeus % enimmäispyörimisnopeudesta P-01 tai moottorin nimellisvirrasta P % Määrittää parametrien P-18 ja P-25 raja-arvon. P-01 (min.) P-01 (maks.) 0 Hz Sisäinen ohjearvo pyörimisnopeudelle 1 P-01 (min.) P-01 (maks.) 0 Hz Sisäinen ohjearvo pyörimisnopeudelle 2 P-01 (min.) P-01 (maks.) 0 Hz Sisäinen ohjearvo pyörimisnopeudelle 3 P-01 (min.) P-01 (maks.) 0 Hz Sisäinen ohjearvo pyörimisnopeudelle 4 P-24 Hidastusramppi s 0 s Valittu binääritulojen kautta tai verkon katkoksen yhteydessä parametrin P-05 mukaisesti. P-25 Analogitulon toimintojen valinta P-26 Nopeusalueen ohitus 0 Taajuusmuuttaja aktivoitu (digitaalinen) 1 Taajuusmuuttaja kunnossa (digitaalinen) 2 Moottori nopeuden ohjearvon ollessa (digitaalinen 3 Taajuusmuuttaja kytketty pois (digitaalinen) 4 Moottorin pyörimisnopeus raja-arvo (digitaalinen) 5 Moottorivirta raja-arvo (digitaalinen) 6 Moottorin pyörimisnopeus raja-arvo (digitaalinen) 7 Moottorivirta raja-arvo (digitaalinen) 8 Moottorin kierrosluku (analoginen) 9 Moottorivirta (analoginen) 8 Binäärilähtötila Lisälaitteet 0 7: Digitaalisen jännitelähtösignaalin valinta Deaktivoitu: 0 V Aktivoitu: +24 V (20 ma raja-arvo) Analogilähtötila Optio 8: moottorin pyörimisnopeuden signaalialue 0 10 V = % parametrista P-01 Optio 9: moottorivirran signaalialue 0 10 V = % parametrista P-08 0 P-01 0 Hz Nopeusalueen ohitus: Pyörimisnopeus kulkee hystereesin läpi parametreihin P-03 ja P-04 asetetulla nopeudella. pyörimisnopeudella P27 P26 n-ohjearvo positiivinen ja negatiivinen Rampit n-ohjearvo Ohjearvo (integraattoritulo) (integraattorilähtö) P-27 Ohitettavan kaistan keskikohta P-28 U/f-ominaiskäyräsovitusjännite P-02 (min.) P-01 (maks.) 0 Hz Ohitusnauha-keskipiste. 0 P-07 0 V Sovittaa olemassa olevan moottorin jännitteen kyseiseen arvoon parametriin P-29 esiasetetulla taajuudella. U P07 P28 P11 P29 P09 f P-29 U/f-ominaiskäyräsovitustaajuus 0 P-09 0 Hz Asettaa taajuuden, jolla parametriin P-28 esiasetettu U/f-sovitus kytketään. Käyttöohje MOVITRAC LTE-B 45

46 8 kva i P f n Hz Parametrit Laajennetut parametrit Parametrit Kuvaus Alue Vakio Selitys P-30 Liitinkäytön uudelleenkäynnistystoiminto P-31 Ohjauslaitetilan uudelleenkäynnistystoiminto P-32 Tasavirtapitotoiminto Edge-r Auto-0 Auto-1 Auto-5 Auto-0 Määrittelee taajuusmuuttajan käyttäytymisen suhteessa aktivointi-digitaalituloon ja konfiguroi myös automaattisen uudelleenkäynnistymistoiminnon. Edge-r: Taajuusmuuttaja ei käynnisty päällekytkennän tai palauttamisen (reset) jälkeen, mikäli binääritulo 1 pysyy kiinni. Tulon täytyy olla päällekytkennän tai palauttamisen (reset) jälkeen suljettuna taajuusmuuttajan käynnistämiseksi. Auto-0: Taajuusmuuttaja käynnistyy päällekytkennän tai palauttamisen (reset) jälkeen automaattisesti, mikäli binääritulo 1 on kiinni. Auto-1 Auto-5: Virhepoiskytkennän (trip) jälkeen taajuusmuuttaja tekee enintään viisi yritystä käynnistyä uudelleen, aina 20 sekunnin välein. Taajuusmuuttaja on kytkettävä jännitteettömäksi laskurin nollaamiseksi. Uudelleenkäynnistysyritysten lukumäärä lasketaan ja mikäli taajuusmuuttaja ei käynnisty viimeisellä yrityksellä, taajuusmuuttaja siirtyy virhetilaan ja edellyttää käyttäjältä, että käyttäjä nollaa virheen manuaalisesti. 0 Vähimmäispyörimisnopeus 1 Mikäli asetus on 0 tai 1, on käytettävä <Start>painiketta. 1 Viimeinen nopeus Taajuusmuuttaja aktivoidaan asetuksen ollessa 2 2 Miniminopeus (auto-run) tai 3, kun taajuusmuuttajan ohjelma saa aktivointisignaalin. Nopeutta voidaan lopuksi muuttaa 3 Viimeinen nopeus (auto-run) ohjauspaneelilla s 0 s Kyseistä toimintoa käytetään tuuletinsovelluksissa ja sen tarkoituksena on estää roottorin jälkikäteen tapahtuva uudelleenkäynnistyminen ilmavirran johdosta. Pysähdyksen yhteydessä tasavirtapitotoiminto aktivoidaan parametrista P-32 asetetuksi aikajaksoksi pyörimisnopeuden "0" saavuttamisen jälkeen. Pitomomentti on riippuvainen parametrin P-11 asetuksista. n P-32 P-33 Vauhtikäynnistystoiminto 1) 1 päällä 0 pois 0 Rakennekoko 1: Parametrilla P-33=1 aktivoidaan tasavirtapitotoiminto aktivoinnin yhteydessä. Roottoria jarrutetaan sen johdosta kokonaan ennen kuin se käynnistetään uudelleen. Kesto ja pitomomentti asetetaan parametreilla P-32 ja P-11. Rakennekoko > 1: Parametriasetuksella P-33=1 taajuusmuuttaja käynnistyy mitatulta roottorin pyörimisnopeudelta. Käynnistymisessä ilmenee lyhyt viive. P-34 Jarruhakkurin aktivointi 0 sammunut 0 Kaikki jarruvastukset on suojattava ulkopuolisilla 1 Aktivoitu, ohjelmasuojaus ainoastaan BWLT :lle suojalaitteilla. 2 Aktivoitu, muille BWxxxx:lle erillinen suojaus t 46 Käyttöohje MOVITRAC LTE-B

47 Parametrit Laajennetut parametrit kva i P f n Hz 8 Parametrit Kuvaus Alue Vakio Selitys P-35 Analogisen tulon 0 % 500 % 100 % Analogisen tulon skaalausresoluutio 0,1 %. skaalaustekijä 100% Käyntinopeus 50% P-35 = 200% P-35 = 100% P - 35 = 50% 0% 0V 5V Analogitulo 10V P-36 Tiedonsiirtoosoite SBus-väylän aktivointi / siirtonopeuden valinta Laukaisu aktivoitu / hidastettu P-37 Pääsykoodin määritelmä P-38 Parametreihin pääsyn lukitus P-39 Analogisen tulon offset Osoite: 0 deaktivoitu, Osoite: Selkeä taajuusmuuttajaosoite tiedonsiirtoverkostolle kbaud 500 kbaud 0 (ei virhettä), t 30, 100, 1000, 3000 (ms) r 30, 100, 1000, 3000 (ms) 100 ms Siirtonopeuden asettaminen aktivoi järjestelmäväyläväylän kyseisellä siirtonopeudella. Pois kytkentää edeltävä aika voidaan asettaa millisekuntien tarkkuudella tiedonsiirron katkeamisen varalta. Asetus "0" deaktivoi tiedonsiirron poiskytkennän. "t" osoittaa, että taajuusmuuttaja kytkeytyy pois päältä (SC-trP) kun aika on ylitetty. "r" osoittaa, että käyttölaite pysähtyy rampilla, kun aika on ylitetty Määritetty pääsykoodi Laajennettu parametritietue P Kaikkia parametreja voidaan muuttaa, ne tallennetaan automaattisesti verkkokatkoksen yhteydessä. 1 Vain lukeminen. Muutokset eivät ole sallittuja. 0 (kirjoituspääsy ja automaattinen tallennus aktivoitu) Säätelee käyttäjän pääsyä käsiksi parametreihin. Kaikkia parametreja voi muuttaa, kun P-38 = 0. Kyseiset muutokset tallennetaan automaattisesti. Kun P-38 = 1, parametrit on lukittu eikä niitä voi muuttaa % 0 % Analogisen tulon offset, resoluutio 0,1 %. 100% P-39 = -50% P-39 = 0% 50% Käyntinopeus 0% 0V 5V P-39 = 50% P-39 = 100% 10V Analogitulo -50% -100% P-40 Skaalauskerroin, nopeuden oloarvo 1) Vain rakennekoot 2 ja 3. Rakennekoko 1 toimii tasajännitteellä ,000 Nopeuden oloarvo = nopeuden ohjearvo P-40. Kun P-10 = 0: nopeus Hz tällä kertoimella skaalattuna. Kun P-10 > 0: nopeus 1/min skaalattu. Näytetään reaaliaikaisena käyttötilanäytössä (cxxx). Käyttöohje MOVITRAC LTE-B 47

48 8 kva i P f n Hz Parametrit P-15 binääritulojen toimintojen valinta 8.3 P-15 binääritulojen toimintojen valinta Digitaalitulojen toiminnot MOVITRAC LTE-B:ssä voidaan ohjelmoida, eli voit valita tarvitsemasi toiminnot. Seuraavista taulukoista käy ilmi binääritulojen toiminnot riippuen parametrien P-12 (liitin- / ohjauslaite- / SBus-ohjaus) ja P-15 (binääritulojen toiminta) arvoista Liitinkäyttö Kun P-12 = 0 (liitinkäyttö), seuraava taulukko on voimassa. P-15 Binääritulo 1 Binääritulo 2 Binääritulo 3 Analogitulo Huomautuksia 0 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys 1 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys 2 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys 3 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys 4 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys 5 Auki: Eteenpäin stop Suljettu: Eteenpäin 6 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys 7 Auki: Eteenpäin stop Suljettu: Eteenpäin 8 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki: Eteenpäin Suljettu: taaksepäin Auki: Analogisen pyörimisnopeusarvon vertailuarvo Suljettu: Esimääritetty kierrosluku 1 / 2 Auki: Analogisen pyörimisnopeusarvon vertailuarvo Suljettu: Esimääritetty kierrosluku 1 Auki: Esimääritetty kierrosluku 1 Suljettu: Esimääritetty kierrosluku 2 Pyörimisnopeusreferenssi Pyörimisnopeusreferenssi Auki Auki Auki: Esimääritetty kierrosluku 1 4 Esimääritetty kierrosluku 1 Suljettu: Enimmäispyörimisnopeus Suljettu Auki Esimääritetty kierrosluku 2 (P-01) Auki Suljettu Esimääritetty kierrosluku 3 Suljettu Suljettu Esimääritetty kierrosluku 4 Auki: Analogisen pyörimisnopeusarvon vertailuarvo Suljettu: Esimääritetty kierrosluku 1 Auki: Eteenpäin Suljettu: taaksepäin Auki: Taaksepäin stop Suljettu: taaksepäin Auki: Eteenpäin Suljettu: taaksepäin Auki: Taaksepäin stop Suljettu: taaksepäin Auki: Eteenpäin Suljettu: taaksepäin Erillisen laukaisimen tulo: Auki: Poiskytkentä Suljettu: Moottori on käynnissä Auki: Analogisen pyörimisnopeusarvon vertailuarvo Suljettu: Esimääritetty kierrosluku 1 Auki: Analogisen pyörimisnopeusarvon vertailuarvo Suljettu: Esimääritetty kierrosluku 1 Erillisen laukaisimen tulo: Auki: Poiskytkentä Suljettu: Moottori on käynnissä Erillisen laukaisimen tulo: Auki: Poiskytkentä Suljettu: Moottori on käynnissä Pyörimisnopeusreferenssi Pyörimisnopeusreferenssi Pyörimisnopeusreferenssi Binääritulojen 1 ja 2 samanaikainen sulkeminen johtaa pikapysäytykseen. Pyörimisnopeusreferenssi Pyörimisnopeusreferenssi Kytke ulkoinen PTClämpötila-anturi tai vastaava binäärituloon 3. Kytke ulkoinen PTClämpötila-anturi tai vastaava binäärituloon 3. Kytke binääritulot 1 ja 2 yhteen moottorin ja hidastusrampin 2 (P-24) pysäyttämiseksi. Auki Auki Esimääritetty kierrosluku 1 Suljettu Auki Esimääritetty kierrosluku 2 Auki Suljettu Esimääritetty kierrosluku 3 Suljettu Suljettu Esimääritetty kierrosluku 4 48 Käyttöohje MOVITRAC LTE-B

49 Parametrit P-15 binääritulojen toimintojen valinta kva i P f n Hz 8 P-15 Binääritulo 1 Binääritulo 2 Binääritulo 3 Analogitulo Huomautuksia 9 Auki: Eteenpäin stop Suljettu: Eteenpäin 10 Sulkija (NO) Suljettu hetkeksi käynnistämiselle 11 Sulkija (NO) Suljettu hetkeksi eteenpäinpyörimistä varten 12 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki: Taaksepäin stop Suljettu: taaksepäin Avaaja (NC) Avattu hetkeksi pysäyttämiselle Avaaja (NC) Avattu hetkeksi pysäyttämiselle Suljettu käynnistymiselle Suljettu hidatusrampi 2 aktivoinnilta. Auki Auki Esimääritetty kierrosluku 1 Suljettu Auki Esimääritetty kierrosluku 2 Auki Suljettu Esimääritetty kierrosluku 3 Suljettu Suljettu Esimääritetty kierrosluku 4 Auki: Analogisen pyörimisnopeusarvon vertailuarvo Suljettu: Esimääritetty kierrosluku 1 Sulkija (NO) Suljettu hetkeksi taaksepäinpyörimistä varten Auki: Analogisen pyörimisnopeusarvon vertailuarvo Suljettu: Esimääritetty kierrosluku 1 Pyörimisnopeusreferenssi Pyörimisnopeusreferenssi Pyörimisnopeusreferenssi Kytke binääritulot 1 ja 3 yhteen moottorin ja hidastusrampin 2 (P-24) pysäyttämiseksi Painikekenttätila Kun P-12 = 1 tai 2 (ohjauslaitetila) seuraava taulukko on voimassa. P-15 Binääritulo 1 Binääritulo 2 Binääritulo 3 Analogitulo Huomautuksia Painike 5 Painike 6 0, 1, 5, 8-12 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki: ei toimintoa Suljettu: Pyörimisnopeuden korottaminen Auki: ei toimintoa Suljettu: Pyörimisnopeuden alentaminen Auki (0 V): Oikealle Suljettu: (10-24 V): Vasemmalle Suurenna käyntinopeutta Pyörimisnopeuden alentaminen 2 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki: ei toimintoa Suljettu: Pyörimisnopeuden korottaminen Auki: ei toimintoa Suljettu: Pyörimisnopeuden alentaminen Auki (0 V): Operointipaneelin pyörimisnopeusreferenssi Suljettu: (10-24 V): Esiasetettu ohjearvo pyörimisnopeus 1 Suurenna käyntinopeutta Pyörimisnopeuden alentaminen 3 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki: ei toimintoa Suljettu: Pyörimisnopeuden korottaminen Ulk. tulo Vika: Auki: Säätimen lukitus Suljettu: Aktivointi Auki (0 V): Operointipaneelin pyörimisnopeusreferenssi Suljettu: (10-24 V): Moottori pysähtyy Kytke ulkoinen PTC-lämpötilaanturi tai vastaava binäärituloon 3. Suurenna käyntinopeutta Pyörimisnopeuden alentaminen 4 Auki: Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki: ei toimintoa Suljettu: Pyörimisnopeuden korottaminen Auki: Ohjauslaitteen pyörimisnopeusref erenssi Suljettu: Analogitulon pyörimisnopeusref erenssi Pyörimisnopeusreferenssi Suurenna käyntinopeutta Pyörimisnopeuden alentaminen 6 Auki Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki Oikealle Suljettu: Vasemmalle Ulkoisen virheen tulo: Auki Säätimen lukitus Suljettu: Aktivointi Auki (0 V): Operointipaneelin pyörimisnopeusreferenssi Suljettu: (10-24 V): Esiasetettu ohjearvo pyörimisnopeus 1 Kytke ulkoinen PTC-lämpötilaanturi tai vastaava binäärituloon 3. Suurenna käyntinopeutta Pyörimisnopeuden alentaminen Käyttöohje MOVITRAC LTE-B 49

50 8 kva i P f n Hz Parametrit Käyttötietojen reaaliaikaisen valvonnan parametri (vain lukeminen) P-15 Binääritulo 1 Binääritulo 2 Binääritulo 3 Analogitulo Huomautuksia Painike 5 Painike 6 7 Auki Pysäytys / säätimen lukitus Suljettu: Aktivointi / käynnistys Auki Stop Suljettu: Oikealle DI3: Ulkoisen virheen tulo: Auki Säätimen lukitus Suljettu: Aktivointi Auki (0 V): Operointipaneelin pyörimisnopeusreferenssi Suljettu: (10-24 V): Esiasetettu ohjearvo pyörimisnopeus 1 DI1 ka DI2 suljettu: Moottori pysähtyy pikapysäytysrampilla P-24. Suurenna käyntinopeutta Pyörimisnopeuden alentaminen SBus-ohjaustila Kun P-12 = 3 tai 4 (SBus-ohjaustila), seuraava taulukko on voimassa. P-15 Binääritulo 1 Binääritulo 2 Binääritulo 3 Analogitulo Huomautuksia 0, 1, 2, 4, 5, 8 12 Auki Säätimen lukitus Suljettu: Aktivointi 3 Auki Säätimen lukitus Suljettu: Aktivointi 6 Auki Säätimen lukitus Suljettu: Aktivointi 7 Auki Säätimen lukitus Suljettu: Aktivointi Ei vaikutusta Ei vaikutusta Ei vaikutusta Binääritulon 1 on oltava kiinni, jotta moottori toimii. Start- ja Stop-komennot annetaan yhdyskäytävän kautta. Auki Masterin käyntinopeusreferenssi Suljettu: Esimääritetty kierrosluku 1 Auki Masterin käyntinopeusreferenssi Suljettu: Ohjauslaitteen pyörimisnopeuden vertailuarvo Erillisen laukaisimen tulo: Auki Poiskytkentä Suljettu: Moottori on käynnissä Erillisen laukaisimen tulo: Auki Poiskytkentä Suljettu: Moottori on käynnissä Erillisen laukaisimen tulo: Auki Poiskytkentä Suljettu: Moottori on käynnissä Ei vaikutusta Auki Masterin pyörimisnopeusreferenssi Suljettu: Analogitulon pyörimisnopeusreferenssi Pyörimisnopeusreferenssi Kytke ulkoinen PTC-lämpötila-anturi tai vastaava binäärituloon 3. Suljetussa binääritulossa 2 käynnistyst ja pysäytystä ohjataan yhdyskäytävän kautta. Suljetussa binääritulossa 2 moottori toimii automaattisesti, mikäli binääritulo 1 on suljettu. Ei vaikutusta Suljetussa binääritulossa 2 käynnistyst ja pysäytystä ohjataan yhdyskäytävän kautta. Suljetussa binääritulossa 2 käyttölaite toimii automaattisesti, mikäli binääritulo 1 on suljettu, riippuen parametrin P-31 asennosta. 8.4 Käyttötietojen reaaliaikaisen valvonnan parametri (vain lukeminen) Taajuusmuuttajan sisäisiä käyttötietoja voidaan valvoa parametriryhmän P00 kautta. Kyseisiä parametrejä ei voi muuttaa. Parametrit Kuvaus Näyttöosa Selitys P00 (1) Arvo analogitulo % 100 % = maksimaalinen tulojännite P00 (2) Varattu Varattu P00 (3) Pyörimisnopeuden ohjearvon tulo P1-01 (min.) P1-01 (maks.) Pyörimisnopeusnäyttö Hz parametrissa P-10 = 0, muutoin 1/min. P00 (4) Binääritulon tila Binääriarvo Taajuusmuuttajan binääritulon tila P00 (5) Varattu 0 Varattu P00 (6) Varattu 0 Varattu P00 (7) Moottorissa oleva jännite AC V Moottorissa olevan jännitteen efektiivinen arvo P00 (8) DC-väyläjännitteen DC V Sisäinen DC-väyläjännite protokolla P00 (9) Jäähdytyselementin lämpötila C Jäähdytyselementin lämpötila C 50 Käyttöohje MOVITRAC LTE-B

51 Parametrit Käyttötietojen reaaliaikaisen valvonnan parametri (vain lukeminen) kva i P f n Hz 8 Parametrit Kuvaus Näyttöosa Selitys P00 (10) Käyttötuntilaskurit tuntia Ei riippuvainen parametrien tehdasasetusten palauttamisesta P00 (11) P00 (12) P00 (13) P00 (14) Käyttöaika viimeisen virheen jälkeen (1) Käyttöaika viimeisen virheen jälkeen (2) Käyttöaika viimeisen deaktivoinnin jälkeen Taajuusmuuttajan efektiivinen kytkentätaajuus tuntia Käyttötuntilaskuri pysähtyy taajuusmuuttajan deaktivoinnin (tai virheen) jälkeen. Reset tulee tehdä seuraavassa aktivoinnissa vain poiskytkennän yhteydessä. Reset tulee tehdä myös verkkokatkoksen yhteydessä seuraavan aktivoinnin jälkeen tuntia Käyttötuntilaskuri pysähtyy taajuusmuuttajan deaktivoinnin (tai virheen) jälkeen. Reset tulee tehdä seuraavassa aktivoinnissa vain poiskytkennän yhteydessä (alijännite ei ole virhe). Ei resetiä verkkokatkoksen/uudelleenkäynnistyksen jälkeen mikäli ennen verkkokatkosta on ilmennyt virhe. Samaa pätee seuraavssa aktivoinnissa verkkokatkoksen jälkeen tuntia Käyttötuntilaskuri pysähtyy taajuusmuuttajan deaktivoinnin johdosta. Arvon reset seuraavassa aktivoinnissa khz Taajuusmuuttajan efektiivinen olo-lähtökytkentätaajuus. Mikäli taajuusmuuttaja on liian kuuma, kyseinen arvo voi olla alhaisempi kuin parametrista P-17 valittu taajuus. Taajuusmuuttaja laskee kytkentätaajuutta automaattisesti ylilämpötilakatkaisun välttämiseksi, jotta se pysyy edelleen päällä. P00 (15) DC-väyläjännitteen V 8 viimeistä arvoa ennen poiskytkentää protokolla P00 (16) Lämpötilatunnistimen C 8 viimeistä arvoa ennen poiskytkentää protokolla P00 (17) Moottorin virta 0-2 nimellisvirta 8 viimeistä arvoa ennen poiskytkentää P00 (18) P00 (19) Ohjelma-ID, I/O ja moottorin ohjaus Taajuusmuuttajan sarjanumero esim. "1.00", "47AE" P00 (20) Taajuusmuuttajan tunnistus Taajuusmuuttajan nimellisarvo / ohjelmistoversio Versionumero ja tarkistussumma. "1" vasemmalla puolella tarkoittaa I/O-prosessoria "2" vasemmalla puolella tarkoittaa moottorin ohjausta Taajuusmuuttajan tarkka sarjanumero esim / 32 / 005 Nimellisarvo, taajuusmuuttajan tyyppi ja ohjelmistoversion koodit esim. B. 0,37, 1 230, 3 P-pois Pääsy parametriryhmän 0 kautta Kun P-14 = P-37 (101 tehdasasetuksessa), kaikki parametrit ovat näkyvissä. Painamalla <Navigate>-painiketta voi siirtyä parametriin P-00. "P00-z" näytetään, ja "z" tarkoittaa toista numeroa parametrin P-00 sisällä (eli 1 14). Sen jälkeen voidaan siirtyä tarvittavaan parametriin P-00. Kun <Navigate>-painiketta painetaan uudelleen, kyseisen tietyn nollaparametriryhmän arvo näytetään. Parametreissa, joissa on useita arvoja (esim. ohjelmisto-id), erilaiset arvot kyseisen parametrin sisällä voidaan näyttää painamalla painikkeita <Ylös>/<Alas>. Seuraavalle ylemmälle tasolle pääsee painamalla nopeasti <Navigate>-painiketta. Kun <Navigate>-painiketta painetaan uudelleen nopeasti (painamatta <Ylös>-/<Alas>-painikkeita) näyttö siirtyy seuraavalle ylemmälle tasolle (parametrien päätaso, eli P-00). Mikäli ollaan alemmalla tasolla (esim. P00-05) ja <Ylös>-/<Alas>-painikkeita painetaan hakemistoon P-00 siirtymistä varten, kyseinen parametriarvo näytetään nopeasti <Navigate>-painiketta painamalla. Käyttöohje MOVITRAC LTE-B 51

52 9 kva i P f n Hz Tekniset tiedot Yhteensopivuus 9 Tekniset tiedot 9.1 Yhteensopivuus Kaikki tuotteet ovat seuraavien kansainvälisten standardien mukaisia: Pienjännitedirektiivin mukainen CE-merkíntä IEC Pienjännitelaitteistojen sähköisten käyttöaineiden eristysvarmistus UL 508C "Power Conversion Equipment" EN Säädettävänopeuksiset sähköiset käyttöjärjestelmät Osa 3 EN / -2, -3, -4 Häiriönsieto / häiriönpäästö (EMC) Koteloiden NEMA 250:n, EN 60529:n mukaiset suojausluokat UL 94 mukainen palamisluokitus C-Tick cul 9.2 Ympäristöä koskevat tiedot Ympäristön lämpötila käytön aikana Maksimaalinen redusointi ympäristön lämpötilasta riippuen Sallitut olosuhteet C PWM-taajuudelle tehdasasetuksessa (IP20) C PWM-taajuudelle tehdasasetuksessa (IP66 NEMA 4X / IP55 NEMA 12k) 4 % / 1 C 55 C IP20-taajuusmuuttajille 4 % / 1 C 45 C IP66/IP55-taajuusmuuttajille Ympäristön lämpötila varastoinnin aikana 40 C +60 C Suurin sallittu pystytyskorkeus nimelliskäytössä 1000 m Redusointi yli 1000 m 1 % / 100 m enint m Suhteellinen ilmankosteus < 95 % (kondensaatio luvaton) Kytkentäkaappitaajuusmuuttajan kotelointiluokka IP20 NEMA 1 Taajuusmuuttaja, jolla on korkea kotelointiluokka IP66 NEMA 4X / IP55 NEMA 12k 52 Käyttöohje MOVITRAC LTE-B

53 Tekniset tiedot Lähtöteho ja virtakuormitettavuus ilman suodatinta kva i P f n Hz Lähtöteho ja virtakuormitettavuus ilman suodatinta MOVITRAC LTE-B -taajuusmuuttajan käyttö suodattimen kanssa tai ilman määräytyy eri maiden määräysten mukaisesti. Ilman suodatinta: sallittu Amerikassa, Aasiassa ja Afrikassa Suodattimen kanssa: soveltuu maailmanlaajuiseen käyttöön vaihejärjestelmä AC 115 volttia 3-vaiheisille AC-230-V-moottoreille (jännitteen kahdentaja) MOVITRAC LTE-B EMC-suodatinluokka 0 IP20 Tyyppi MC LTE B Tuotenumero IP55/NEMA-12-kotelo ilman Tyyppi MC LTE B kytkintä Tuotenumero IP55/NEMA-12-kotelo ja Tyyppi MC LTE B kytkin Tuotenumero IP66-/NEMA-4X-kotelo ilman Tyyppi MC LTE B kytkintä Tuotenumero IP66-/NEMA-4X-kotelo ja Tyyppi MC LTE B kytkin Tuotenumero TULO Verkkojännite U verkko V 1 AC 115 V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (15) 1) 20 Tulonimellisvirta A 6,7 12,5 16,8 LÄHTÖ Suositeltava moottoriteho kw 0,37 0,75 1,1 HV 0,5 1,0 1,5 Lähtöjännite U moottori V V (jännitteen kahdentaja) Lähtövirta A 2,3 4,3 5,8 Moottorikaapelin poikkipinta Cu 75C mm 2 1,5 AWG 16 Suurin sallittu moottorikaapelin pituus Suojaamaton Suojattu m YLEISTÄ Rakennekoko RK 1 2 Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω ) Suositellut arvot UL-yhteensopivuudelle Käyttöohje MOVITRAC LTE-B 53

54 9 kva i P f n Hz Tekniset tiedot Lähtöteho ja virtakuormitettavuus ilman suodatinta vaihejärjestelmä AC 230 volttia 3-vaiheisille AC-230-V-moottoreille MOVITRAC LTE-B EMC-suodatinluokka 0 IP20 1) 00 Tyyppi MC LTE B Tuotenumero IP55/NEMA- 12-kotelo ilman kytkintä 1) IP55/NEMA- 12-kotelo ja kytkin 1) Tyyppi MC LTE B Tuotenumero Tyyppi MC LTE B Tuotenumero TULO Verkkojännite U verkko V 1 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (35) 2) 40 Tulonimellisvirta A 6,7 12,5 14,8 14,8 22,2 31,7 LÄHTÖ Suositeltava moottoriteho kw 0,37 0,75 1,5 1,5 2,2 4 HV 0, Lähtöjännite U moottori V V Lähtövirta A 2,3 4, ,5 16 Moottorikaapelin poikkipinta Cu 75C mm 2 1,5 2,5 AWG Suurin sallittu moottorikaapelin pituus Suojattu Suojaamaton m YLEISTÄ Rakennekoko RK Lämpöhävikki lähtönimellisteholla Minimaalinen jarruvastusarvo W Ω ) Laite Amerikkaa, Aasiaa ja Afrikkaa varten 2) Suositellut arvot UL-yhteensopivuudelle 54 Käyttöohje MOVITRAC LTE-B

55 Tekniset tiedot Lähtöteho ja virtakuormitettavuus ilman suodatinta kva i P f n Hz vaihejärjestelmä AC 230 volttia 3-vaiheisille AC-230-V-moottoreille MOVITRAC LTE-B EMC-suodatinluokka 0 IP20 1) 00 Tyyppi MC LTE B IP55/NEMA- 12-kotelo ilman kytkintä 1) IP55/NEMA- 12-kotelo ja kytkin 1) Tuotenumero Tyyppi MC LTE B Tuotenumero Tyyppi MC LTE B Tuotenumero TULO Verkkojännite U verkko V 3 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (15) 2) (35) 2) Tulonimellisvirta A 3 5,8 9,2 13,7 20,7 LÄHTÖ Suositeltava moottoriteho kw 0,37 0,75 1,5 1,5 2,2 4,0 HV 0, Lähtöjännite U moottori V V Lähtövirta A 2,3 4, ,5 18 Moottorikaapelin poikkipinta Cu 75C Suurin sallittu moottorikaapelin pituus mm 2 1,5 2,5 AWG Suojattu Suojaamaton m YLEISTÄ Rakennekoko RK s Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω ) Laite Amerikkaa, Aasiaa ja Afrikkaa varten 2) Suositellut arvot UL-yhteensopivuudelle Käyttöohje MOVITRAC LTE-B 55

56 9 kva i P f n Hz Tekniset tiedot Lähtöteho ja virtakuormitettavuus ilman suodatinta vaihejärjestelmä AC 400 volttia 3-vaiheisille AC-400-V-moottoreille Rakennekoot 1 ja 2 MOVITRAC LTE-B EMC-suodatinluokka 0 IP20 1) IP55/NEMA- 12-kotelo ilman kytkintä 1) IP55/NEMA- 12-kotelo ja kytkin 1) Tyyppi MC LTE B Tuotenumero Tyyppi MC LTE B Tuotenumero Tyyppi MC LTE B Tuotenumero TULO Verkkojännite U verkko V 3 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (15) 2) Tulonimellisvirta A 2,9 5,4 7,6 12,4 LÄHTÖ Suositeltava moottoriteho kw 0,75 1,5 1,5 2,2 4 HV Lähtöjännite U moottori V V Lähtövirta A 2,2 4,1 4,1 5,8 9,5 Moottorikaapelin poikkipinta Cu 75C mm 2 1,5 AWG 16 Suurin sallittu Suojattu moottorikaapelin pituus maton Suojaa- m YLEISTÄ Rakennekoko RK 1 2 Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω ) Laite Amerikkaa, Aasiaa ja Afrikkaa varten 2) Suositellut arvot UL-yhteensopivuudelle 56 Käyttöohje MOVITRAC LTE-B

57 Tekniset tiedot Lähtöteho ja virtakuormitettavuus ilman suodatinta kva i P f n Hz 9 Rakennekoko 3 MOVITRAC LTE-B EMC-suodatinluokka 0 IP20 1) Tyyppi MC LTE B Tuotenumero IP55/NEMA-12- Tyyppi MC LTE B kotelo ilman kytkintä 1) Tuotenumero IP55/NEMA-12- Tyyppi MC LTE B kotelo ja kytkin 1) Tuotenumero TULO Verkkojännite U verkko V 3 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (35) 2) Tulonimellisvirta A 16,1 20,7 27,1 LÄHTÖ Suositeltava moottoriteho kw 5,5 7,5 11 HV 7, Lähtöjännite U moottori V V Lähtövirta A Moottorikaapelin poikkipinta Cu 75C Suurin sallittu moottorikaapelin pituus mm 2 2,5 4 AWG Suojattu 100 Suojaamaton m 150 YLEISTÄ Rakennekoko RK 3 s Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω 47 1) Laite Amerikkaa, Aasiaa ja Afrikkaa varten 2) Suositellut arvot UL-yhteensopivuudelle Käyttöohje MOVITRAC LTE-B 57

58 9 kva i P f n Hz Tekniset tiedot Lähtöteho ja virtakuormitettavuus suodattimen kanssa 9.4 Lähtöteho ja virtakuormitettavuus suodattimen kanssa MOVITRAC LTE-B -taajuusmuuttajan käyttö suodattimen kanssa tai ilman määräytyy eri maiden määräysten mukaisesti. Suodattimen kanssa: soveltuu maailmanlaajuiseen käyttöön Ilman suodatinta: sallittu Amerikassa, Aasiassa ja Afrikassa vaihejärjestelmä AC 230 volttia 3-vaiheisille AC-230-V-moottoreille MOVITRAC LTE-B EMC-suodatinluokka B IP20 1) IP55-/NEMA-12- kotelo ilman kytkintä 1) IP55-/NEMA-12- kotelo ja kytkin 1) IP66-/NEMA-4Xkotelo ilman kytkintä 1) IP66-/NEMA-4Xkotelo ja kytkin 1) Tyyppi MC LTE B B B B B B B Tuotenumero Tyyppi MC LTE B B B B B B B Tuotenumero Tyyppi MC LTE B B B B B B B Tuotenumero Tyyppi MC LTE B B B B B B B Tuotenumero Tyyppi MC LTE B B B B B B B Tuotenumero TULO Verkkojännite U verkko V 1 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (35) 2) 40 Tulonimellisvirta A 6,7 12,5 14,8 14,8 22,2 31,7 LÄHTÖ Suositeltava moottoriteho kw 0,37 0,75 1,5 1,5 2,2 4 HV 0, Lähtöjännite U moottori V V Lähtövirta A 2,3 4, ,5 16 Moottorikaapelin poikkipinta Cu 75C mm2 1,5 2,5 AWG Suurin sallittu moottorikaapelin pituus Suojattu Suojaamaton m YLEISTÄ Rakennekoko RK Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω ) Laite Eurooppaa, Australiaa ja Uutta-Seelantia varten 2) Suositellut arvot UL-yhteensopivuudelle 58 Käyttöohje MOVITRAC LTE-B

59 Tekniset tiedot Lähtöteho ja virtakuormitettavuus suodattimen kanssa kva i P f n Hz vaihejärjestelmä AC 230 volttia 3-vaiheisille AC-230-V-moottoreille MOVITRAC LTE-B EMC-suodatinluokka A IP20 1) Tyyppi MC LTE B A A A Tuotenumero IP55-/NEMA-12-kotelo Tyyppi MC LTE B A A A ilman kytkintä 1) Tuotenumero IP55- / NEMA-12-kotelo Tyyppi MC LTE B A A A ja kytkin 1) Tuotenumero IP66-/NEMA-4X-kotelo Tyyppi MC LTE B A A A ilman kytkintä 1) Tuotenumero IP66-/NEMA-4X-kotelo Tyyppi MC LTE B A A A ja kytkin 1) Tuotenumero TULO Verkkojännite U verkko V 3 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A 16 (15) 2) (35) 2) Tulonimellisvirta A 9,2 13,7 20,7 LÄHTÖ Suositeltava moottoriteho kw 1,5 2,2 4,0 HV Lähtöjännite U moottori V V Lähtövirta A 7 10,5 18 Moottorikaapelin poikkipinta Cu 75C Suurin sallittu moottorikaapelin pituus Suojattu Suojaamaton mm 2 1,5 2,5 AWG m YLEISTÄ Rakennekoko RK 2 3 s Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω 47 1) Laite Eurooppaa, Australiaa ja Uutta-Seelantia varten 2) Suositellut arvot UL-yhteensopivuudelle Käyttöohje MOVITRAC LTE-B 59

60 9 kva i P f n Hz Tekniset tiedot Lähtöteho ja virtakuormitettavuus suodattimen kanssa vaihejärjestelmä AC 400 volttia 3-vaiheisille AC-400-V-moottoreille Rakennekoot 1 ja 2 MOVITRAC LTE-B EMC-suodatinluokka A IP20 1) IP55/NEMA-12-kotelo ilman kytkintä 1) IP55/NEMA-12-kotelo ja kytkin 1) Tyyppi MC LTE A A A A A B... Tuotenumero Tyyppi MC LTE B... 1) Laite Eurooppaa, Australiaa ja Uutta-Seelantia varten 2) Suositellut arvot UL-yhteensopivuudelle A A A A A Tuotenumero Tyyppi MC LTE A A A A A B... Tuotenumero Tyyppi MC LTE A A A A A IP66/NEMA-4Xkotelo ilman kytkintä 1) B... Tuotenumero IP66/NEMA-4Xkotelo ja kytkin 1) Tyyppi MC LTE A A A A A B... Tuotenumero TULO Verkkojännite U verkko V 3 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (15) 2) Tulonimellisvirta A 2,9 5,4 7,6 12,4 LÄHTÖ Suositeltava moottoriteho kw 0,75 1,5 1,5 2,2 4 HV Lähtöjännite U moottori V V Lähtövirta A 2,2 4,1 4,1 5,8 9,5 Moottorikaapelin poikkipinta Cu 75C Suurin sallittu moottorikaapelin pituus Suojattu Suojaamaton mm 2 1,5 AWG 16 m YLEISTÄ Rakennekoko RK 1 2 Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω Käyttöohje MOVITRAC LTE-B

61 Tekniset tiedot Lähtöteho ja virtakuormitettavuus suodattimen kanssa kva i P f n Hz 9 Rakennekoko 3 MOVITRAC LTE-B EMC-suodatinluokka A IP20 1) Tyyppi MC LTE B A A A Tuotenumero IP55/NEMA-12-kotelo Tyyppi MC LTE B A A ilman kytkintä 1) Tuotenumero IP55/NEMA-12-kotelo ja Tyyppi MC LTE B A A kytkin 1) Tuotenumero IP66/NEMA-12-kotelo Tyyppi MC LTE B A A ilman kytkintä 1) Tuotenumero IP66-/NEMA-12-kotelo Tyyppi MC LTE B A A ja kytkin 1) Tuotenumero TULO Verkkojännite U verkko V 3 AC V ± 10 % Verkkotaajuus f verkko Hz 50/60 Hz ± 5 % Verkkosulake A (35) 2) Tulonimellisvirta A 16,1 20,1 27,1 LÄHTÖ Suositeltava moottoriteho kw 5,5 7,5 11 HV 7, Lähtöjännite U moottori V V Lähtövirta A Moottorikaapelin poikkipinta Cu 75C mm 2 2,5 4 AWG Suurin sallittu moottorikaapelin pituus Suojaamaton 150 Suojattu 100 m YLEISTÄ Rakennekoko RK 3 s Lämpöhävikki lähtönimellisteholla W Minimaalinen jarruvastusarvo Ω 47 1) Laite Eurooppaa, Australiaa ja Uutta-Seelantia varten 2) Suositellut arvot UL-yhteensopivuudelle Käyttöohje MOVITRAC LTE-B 61

62 10 Osoiteluettelo 10 Osoiteluettelo Saksa Pääkonttori Tuotantolaitos Tuotantolaitos / Teollisuusvaihteet Competence Center Drive Technology Center Ranska Bruchsal Bruchsal Mechanics / Mechatronics Elektroniikka Pohjoisosa Itäosa Eteläosa SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal Postilokero-osoite Postfach 3023 D Bruchsal SEW-EURODRIVE GmbH & Co KG Christian-Pähr-Str.10 D Bruchsal SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 1 D Graben-Neudorf SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal SEW-EURODRIVE GmbH & Co KG Alte Ricklinger Straße D Garbsen (Hannoverin lähellä) SEW-EURODRIVE GmbH & Co KG Dänkritzer Weg 1 D Meerane (Zwickaun lähellä) SEW-EURODRIVE GmbH & Co KG Domagkstraße 5 D Kirchheim (Münchenin lähellä) Länsiosa SEW-EURODRIVE GmbH & Co KG Siemensstraße 1 D Langenfeld (Düsseldorfin lähellä) Drive Service Hotline / puhelinpäivystys 24 h Muiden huoltopisteiden yhteystiedot Saksassa pyynnöstä. Tel Fax sew@sew-eurodrive.de Tel Fax Tel Fax sc-mitte@sew-eurodrive.de Tel Fax sc-elektronik@sew-eurodrive.de Tel Fax sc-nord@sew-eurodrive.de Tel Fax sc-ost@sew-eurodrive.de Tel Fax sc-sued@sew-eurodrive.de Tel Fax sc-west@sew-eurodrive.de SEWHELP Tuotantolaitos Haguenau SEW-USOCOME route de Soufflenheim B. P F Haguenau Cedex Tuotantolaitos Forbach SEW-USOCOME Zone industrielle Technopôle Forbach Sud B. P F Forbach Cedex Bordeaux Lyon Nantes SEW-USOCOME Parc d'activités de Magellan 62 avenue de Magellan - B. P. 182 F Pessac Cedex SEW-USOCOME Parc d'affaires Roosevelt Rue Jacques Tati F Vaulx en Velin SEW-USOCOME Parc d activités de la forêt 4 rue des Fontenelles F Le Bignon Tel Fax sew@usocome.com Tel Tel Fax Tel Fax Tel Fax Käyttöohje MOVITRAC LTE-B

63 Osoiteluettelo 10 Ranska Paris SEW-USOCOME Zone industrielle 2 rue Denis Papin F Verneuil I'Etang Muiden huoltopisteiden yhteystiedot Ranskassa pyynnöstä. Tel Fax Alankomaat Rotterdam SEW-EURODRIVE B.V. Industrieweg 175 NL-3044 AS Rotterdam Postbus NL-3004 AB Rotterdam Tel Fax Service: 0800-SEWHELP info@sew-eurodrive.nl Algeria Alger REDUCOM Sarl 16, rue des Frères Zaghnoune Bellevue El Harrach Alger Tel Fax info@reducom-dz.com Argentiina Buenos Aires SEW EURODRIVE ARGENTINA S.A. Ruta Panamericana Km 37.5, Lote 35 (B1619IEA) Centro Industrial Garín Prov. de Buenos Aires Tel Fax sewar@sew-eurodrive.com.ar Australia Melbourne SEW-EURODRIVE PTY. LTD. 27 Beverage Drive Tullamarine, Victoria 3043 Tel Fax enquires@sew-eurodrive.com.au Sydney SEW-EURODRIVE PTY. LTD. 9, Sleigh Place, Wetherill Park New South Wales, 2164 Tel Fax enquires@sew-eurodrive.com.au Belgia Bryssel SEW-EURODRIVE n.v./s.a. Researchpark Haasrode 1060 Evenementenlaan 7 BE-3001 Leuven Tel Fax info@sew-eurodrive.be Competence Center Teollisuusvaihteet SEW-EURODRIVE n.v./s.a. Rue de Parc Industriel, 31 BE-6900 Marche-en-Famenne Tel Fax service-wallonie@sew-eurodrive.be Brasilia Tuotantolaitos São Paulo SEW-EURODRIVE Brasil Ltda. Avenida Amâncio Gaiolli, Rodovia Presidente Dutra Km 208 Guarulhos SP SAT - SEW ATENDE Tel Fax sew@sew.com.br Rio Claro SEW-EURODRIVE Brasil Ltda. Rodovia Washington Luiz, Km 172 Condomínio Industrial Conpark Caixa Postal: Rio Claro / SP Tel Fax montadora.rc@sew.com.br Käyttöohje MOVITRAC LTE-B 63

64 10 Osoiteluettelo Brasilia Joinville Indaiatuba SEW-EURODRIVE Brasil Ltda. Rua Dona Francisca, Pirabeiraba Joinville / SC SEW-EURODRIVE Brasil Ltda. Estrada Municipal Jose Rubim, 205 Rodovia Santos Dumont Km Indaiatuba / SP Tel Fax filial.sc@sew.com.br Tel sew@sew.com.br Bulgaria Sofia BEVER-DRIVE GmbH Bogdanovetz Str.1 BG-1606 Sofia Tel Fax bever@bever.bg Chile Santiago de Chile SEW-EURODRIVE CHILE LTDA. Las Encinas 1295 Parque Industrial Valle Grande LAMPA RCH-Santiago de Chile Postilokero-osoite Casilla 23 Correo Quilicura - Santiago - Chile Tel Fax ventas@sew-eurodrive.cl Egypti Kairo Copam Egypt for Engineering & Agencies 33 EI Hegaz ST, Heliopolis, Cairo Tel Fax copam@datum.com.eg Espanja Bilbao SEW-EURODRIVE ESPAÑA, S.L. Parque Tecnológico, Edificio, 302 E Zamudio (Vizcaya) Tel Fax sew.spain@sew-eurodrive.es Etelä-Afrikka Johannesburg SEW-EURODRIVE (PROPRIETARY) LIMITED Eurodrive House Cnr. Adcock Ingram and Aerodrome Roads Aeroton Ext. 2 Johannesburg 2013 P.O.Box Bertsham 2013 Tel Fax info@sew.co.za Cape Town SEW-EURODRIVE (PROPRIETARY) LIMITED Rainbow Park Cnr. Racecourse & Omuramba Road Montague Gardens Cape Town P.O.Box Chempet 7442 Cape Town Tel Fax Telex cfoster@sew.co.za Durban SEW-EURODRIVE (PROPRIETARY) LIMITED 2 Monaco Place Pinetown Durban P.O. Box 10433, Ashwood 3605 Tel Fax cdejager@sew.co.za 64 Käyttöohje MOVITRAC LTE-B

65 Osoiteluettelo 10 Etelä-Afrikka Nelspruit SEW-EURODRIVE (PTY) LTD. 7 Christie Crescent Vintonia P.O.Box 1942 Nelspruit 1200 Tel Fax robermeyer@sew.co.za Etelä-Korea Ansan SEW-EURODRIVE KOREA CO., LTD. B 601-4, Banweol Industrial Estate #1048-4, Shingil-Dong, Danwon-Gu, Ansan-City, Kyunggi-Do Zip Tel Fax master.korea@sew-eurodrive.com Busan SEW-EURODRIVE KOREA Co., Ltd. No , Songjeong - dong Gangseo-ku Busan Tel Fax master@sew-korea.co.kr Gabon Libreville ESG Electro Services Gabun Feu Rouge Lalala 1889 Libreville Gabun Tel Fax esg_services@yahoo.fr Hong Kong Hong Kong SEW-EURODRIVE LTD. Unit No , 8th Floor Hong Leong Industrial Complex No. 4, Wang Kwong Road Kowloon, Hong Kong Tel Fax contact@sew-eurodrive.hk Intia Pääkonttori Vadodara SEW-EURODRIVE India Private Limited Plot No. 4, GIDC POR Ramangamdi Vadodara Gujarat Tel , Fax , salesvadodara@seweurodriveindia.com Chennai SEW-EURODRIVE India Private Limited Plot No. K3/1, Sipcot Industrial Park Phase II Mambakkam Village Sriperumbudur Kancheepuram Dist, Tamil Nadu Tel Fax saleschennai@seweurodriveindia.com Irlanti Dublin Alperton Engineering Ltd. 48 Moyle Road Dublin Industrial Estate Glasnevin, Dublin 11 Tel Fax info@alperton.ie Iso-Britannia Normanton SEW-EURODRIVE Ltd. Beckbridge Industrial Estate Normanton West Yorkshire WF6 1QR Tel Fax info@sew-eurodrive.co.uk Drive Service Hotline / puhelinpäivystys 24 h Tel Käyttöohje MOVITRAC LTE-B 65

66 10 Osoiteluettelo Israel Tel-Aviv Liraz Handasa Ltd. Ahofer Str 34B / Holon Tel Fax office@liraz-handasa.co.il Italia Solaro SEW-EURODRIVE di R. Blickle & Co.s.a.s. Via Bernini,14 I Solaro (Milano) Tel Fax sewit@sew-eurodrive.it Itävalta Wien SEW-EURODRIVE Ges.m.b.H. Richard-Strauss-Strasse 24 A-1230 Wien Tel Fax sew@sew-eurodrive.at Japani Iwata SEW-EURODRIVE JAPAN CO., LTD 250-1, Shimoman-no, Iwata Shizuoka Tel Fax sewjapan@sew-eurodrive.co.jp Kamerun Douala Electro-Services Rue Drouot Akwa B.P Douala Tel Fax electrojemba@yahoo.fr Kanada Kazakstan Toronto Vancouver SEW-EURODRIVE CO. OF CANADA LTD. 210 Walker Drive Bramalea, ON L6T 3W1 SEW-EURODRIVE CO. OF CANADA LTD. Tilbury Industrial Park 7188 Honeyman Street Delta, BC V4G 1G1 Montreal SEW-EURODRIVE CO. OF CANADA LTD Rue Leger Lasalle, PQ H8N 2V9 Muiden huoltopisteiden yhteystiedot Kanadassa pyynnöstä. Tel Fax l.watson@sew-eurodrive.ca Tel Fax b.wake@sew-eurodrive.ca Tel Fax a.peluso@sew-eurodrive.ca Almaty ТОО "СЕВ-ЕВРОДРАЙВ" пр.райымбека, г. Алматы Республика Казахстан Тел. +7 (727) Факс +7 (727) sew@sew-eurodrive.kz Kenia Nairobi Barico Maintenances Ltd Kamutaga Place Commercial Street Industrial Area P.O.BOX Nairobi Tel /5 Fax info@barico.co.ke 66 Käyttöohje MOVITRAC LTE-B

67 Osoiteluettelo 10 Kiina Tuotantolaitos Kolumbia Tianjin Suzhou Kanton Shenyang Wuhan Xi'An SEW-EURODRIVE (Tianjin) Co., Ltd. No. 46, 7th Avenue, TEDA Tianjin SEW-EURODRIVE (Suzhou) Co., Ltd. 333, Suhong Middle Road Suzhou Industrial Park Jiangsu Province, SEW-EURODRIVE (Guangzhou) Co., Ltd. No. 9, JunDa Road East Section of GETDD Guangzhou SEW-EURODRIVE (Shenyang) Co., Ltd. 10A-2, 6th Road Shenyang Economic Technological Development Area Shenyang, SEW-EURODRIVE (Wuhan) Co., Ltd. 10A-2, 6th Road No. 59, the 4th Quanli Road, WEDA Wuhan SEW-EURODRIVE (Xi'An) Co., Ltd. No. 12 Jinye 2nd Road Xi'An High-Technology Industrial Development Zone Xi'An Muiden huoltopisteiden yhteystiedot Kiinassa pyynnöstä. Tel Fax Tel Fax Tel Fax Tel Fax Tel Fax Tel Fax Bogotá SEW-EURODRIVE COLOMBIA LTDA. Calle 22 No Bodega 6, Manzana B Santafé de Bogotá Tel Fax sewcol@sew-eurodrive.com.co Kreikka Ateena Christ. Boznos & Son S.A. 12, K. Mavromichali Street P.O. Box GR Piraeus Tel Fax info@boznos.gr Kroatia Latvia Zagreb KOMPEKS d. o. o. Zeleni dol 10 HR Zagreb Tel Fax kompeks@inet.hr Riika SIA Alas-Kuul Katlakalna 11C LV-1073 Riga Tel Fax info@alas-kuul.com Libanon Libanon Beirut Gabriel Acar & Fils sarl B. P Bourj Hammoud, Beirut After Sales Service Tel Fax ssacar@inco.com.lb service@medrives.com Käyttöohje MOVITRAC LTE-B 67

68 10 Osoiteluettelo Libanon Jordania / Kuwait / Saudi- Arabia / Syyria Beirut Middle East Drives S.A.L. (offshore) Sin El Fil. B. P Beirut Tel Fax info@medrives.com After Sales Service service@medrives.com Liettua Alytus UAB Irseva Statybininku 106C LT Alytus Tel Fax irmantas@irseva.lt Luxemburg Bryssel SEW-EURODRIVE n.v./s.a. Researchpark Haasrode 1060 Evenementenlaan 7 BE-3001 Leuven Tel Fax info@sew-eurodrive.be Madagaskar Antananarivo Ocean Trade BP21bis. Andraharo Antananarivo. 101 Madagascar Tel Fax oceantrabp@moov.mg Malesia Johor SEW-EURODRIVE SDN BHD No. 95, Jalan Seroja 39, Taman Johor Jaya Johor Bahru, Johor West Malaysia Tel Fax sales@sew-eurodrive.com.my Marokko Mohammedia SEW-EURODRIVE SARL 2 bis, Rue Al Jahid Mohammedia Tel /81 Fax sew@sew-eurodrive.ma Meksiko Quéretaro SEW-EURODRIVE MEXICO SA DE CV SEM M93 Tequisquiapan No. 102 Parque Industrial Quéretaro C.P Quéretaro, México Tel Fax scmexico@seweurodrive.com.mx Namibia Swakopmund DB Mining & Industrial Services Einstein Street Strauss Industrial Park Unit1 Swakopmund Tel Fax sales@dbmining.in.na Nigeria Lagos EISNL Engineering Solutions and Drives Ltd Plot 9, Block A, Ikeja Industrial Estate (Ogba Scheme) Adeniyi Jones St. End Off ACME Road, Ogba, Ikeja, Lagos Nigeria Tel (0) team.sew@eisnl.com 68 Käyttöohje MOVITRAC LTE-B

69 Osoiteluettelo 10 Norja Moss SEW-EURODRIVE A/S Solgaard skog 71 N-1599 Moss Tel Fax Norsunluurannikko Abidjan SICA Société Industrielle & Commerciale pour l'afrique 165, Boulevard de Marseille 26 BP 1173 Abidjan 26 Tel Fax Pakistan Karachi Industrial Power Drives Al-Fatah Chamber A/3, 1st Floor Central Commercial Area, Sultan Ahmed Shah Road, Block 7/8, Karachi Tel Fax Peru Lima SEW DEL PERU MOTORES REDUCTORES S.A.C. Los Calderos, Urbanizacion Industrial Vulcano, ATE, Lima Tel Fax sewperu@sew-eurodrive.com.pe Portugali Coimbra SEW-EURODRIVE, LDA. Apartado 15 P Mealhada Tel Fax infosew@sew-eurodrive.pt Puola Romania Łódź SEW-EURODRIVE Polska Sp.z.o.o. ul. Techniczna 5 PL Łódź Tel / Fax Tel Fax sew@sew-eurodrive.pl Linia serwisowa Hotline 24H Tel ( SEW SEW) serwis@sew-eurodrive.pl Bukarest Sialco Trading SRL str. Brazilia nr Bucuresti Tel Fax sialco@sialco.ro Ruotsi Jönköping SEW-EURODRIVE AB Gnejsvägen 6-8 S Jönköping Box 3100 S Jönköping Tel Fax jonkoping@sew.se Käyttöohje MOVITRAC LTE-B 69

70 10 Osoiteluettelo Sambia Kitwe EC Mining Limited Plots No & 5294,Tangaanyika Road, Off Mutentemuko Road, Heavy Industrial Park, P.O.BOX 2337 Kitwe Tel Fax Senegal Dakar SENEMECA Mécanique Générale Km 8, Route de Rufisque B.P. 3251, Dakar Tel Fax Serbia Belgrad DIPAR d.o.o. Ustanicka 128a PC Košum, IV sprat SRB Beograd Tel / Fax office@dipar.rs Singapore Singapore SEW-EURODRIVE PTE. LTD. No 9, Tuas Drive 2 Jurong Industrial Estate Singapore Tel Fax sewsingapore@sew-eurodrive.com Slovakia Bratislava SEW-Eurodrive SK s.r.o. Rybničná 40 SK Bratislava Žilina Košice SEW-Eurodrive SK s.r.o. Industry Park - PChZ ulica M.R.Štefánika 71 SK Žilina SEW-Eurodrive SK s.r.o. Rudlovská cesta 85 SK Banská Bystrica SEW-Eurodrive SK s.r.o. Slovenská ulica 26 SK Košice Tel Fax sew@sew-eurodrive.sk Tel Fax sew@sew-eurodrive.sk Tel Fax sew@sew-eurodrive.sk Tel Fax sew@sew-eurodrive.sk Slovenia Celje Pakman - Pogonska Tehnika d.o.o. UI. XIV. divizije 14 SLO Celje Tel Fax pakman@siol.net Suomi Lahti SEW-EURODRIVE OY Vesimäentie 4 FIN Hollola 2 Tel Fax sew@sew.fi Tuotantolaitos Karkkila SEW Industrial Gears Oy Valurinkatu 6, PL 8 FI Karkkila, Karkkila Tel Fax sew@sew.fi 70 Käyttöohje MOVITRAC LTE-B

71 Osoiteluettelo 10 Sveitsi Basel Alfred lmhof A.G. Jurastrasse 10 CH-4142 Münchenstein bei Basel Tel Fax Swazimaa Manzini C G Trading Co. (Pty) Ltd PO Box 2960 Manzini M200 Tel Fax engineering@cgtrading.co.sz Tanska Kööpenhamina SEW-EURODRIVE A/S Geminivej DK-2670 Greve Tel Fax sew@sew-eurodrive.dk Thaimaa Chonburi SEW-EURODRIVE (Thailand) Ltd. 700/456, Moo.7, Donhuaroh Muang Chonburi Tel Fax sewthailand@sew-eurodrive.com Tunesia Tunis T. M.S. Technic Marketing Service Zone Industrielle Mghira 2 Lot No Fouchana Tel Fax tms@tms.com.tn Turkki Istanbul SEW-EURODRIVE Hareket Sistemleri Sanayi Ticaret Limited Şirketi Gebze Organize Sanayi Bölgesi 400.Sokak No:401 TR Gebze KOCAELİ Tel Fax sew@sew-eurodrive.com.tr Tšekin tasavalta Hostivice SEW-EURODRIVE CZ s.r.o. Floriánova Hostivice Tel Fax sew@sew-eurodrive.cz Drive Service Hotline / puhelinpäivysty s 24 h HOT-LINE (800 SEW SEW) Servis: Tel Fax servis@sew-eurodrive.cz Ukraina Dnipropetrovsk ООО «СЕВ-Евродрайв» ул.рабочая, 23-B, офис Днепропетровск Тел Факс sew@sew-eurodrive.ua Unkari Budapest SEW-EURODRIVE Kft. H-1037 Budapest Kunigunda u. 18 Tel Fax office@sew-eurodrive.hu Käyttöohje MOVITRAC LTE-B 71

72 10 Osoiteluettelo USA Tuotantolaitos Uusi-Seelanti Kaakkois- Yhdysvallat Koillis- Yhdysvallat Keskilänsi Lounais- Yhdysvallat Länsi- Yhdysvallat SEW-EURODRIVE INC Old Spartanburg Highway P.O. Box 518 Lyman, S.C SEW-EURODRIVE INC. Pureland Ind. Complex 2107 High Hill Road, P.O. Box 481 Bridgeport, New Jersey SEW-EURODRIVE INC West Main Street Troy, Ohio SEW-EURODRIVE INC Platinum Way Dallas, Texas SEW-EURODRIVE INC San Antonio St. Hayward, CA Muiden huoltopisteiden yhteystiedot USA:ssa pyynnöstä. Tel Fax Sales Fax Manufacturing Fax Assembly Fax Confidential/HR Tel Fax Tel Fax Tel Fax Tel Fax Auckland SEW-EURODRIVE NEW ZEALAND LTD. P.O. Box Greenmount drive East Tamaki Auckland Tel Fax sales@sew-eurodrive.co.nz Christchurch SEW-EURODRIVE NEW ZEALAND LTD. 10 Settlers Crescent, Ferrymead Christchurch Tel Fax sales@sew-eurodrive.co.nz Valko-Venäjä Minsk SEW-EURODRIVE BY RybalkoStr. 26 BY Minsk Tel / Fax sales@sew.by Venezuela Valencia SEW-EURODRIVE Venezuela S.A. Av. Norte Sur No. 3, Galpon Zona Industrial Municipal Norte Valencia, Estado Carabobo Tel Fax ventas@sew-eurodrive.com.ve sewfinanzas@cantv.net Venäjä Pietari ZAO SEW-EURODRIVE P.O. Box 36 RUS St. Petersburg Tel Fax sew@sew-eurodrive.ru 72 Käyttöohje MOVITRAC LTE-B

73 Osoiteluettelo 10 Vietnam Hồ Chí Minhin kaupunki Kaikki alat paitsi satama-ala, teräsala, hiilivoima ja offshore: Nam Trung Co., Ltd 250 Binh Duong Avenue, Thu Dau Mot Town, Binh Duong Province HCM office: 91 Tran Minh Quyen Street District 10, Ho Chi Minh City Tel Fax namtrungco@hcm.vnn.vn truongtantam@namtrung.com.vn khanh-nguyen@namtrung.com.vn Satama-ala ja offshore: DUC VIET INT LTD Industrial Trading and Engineering Services A75/6B/12 Bach Dang Street, Ward 02, Tan Binh District, Ho Chi Minh City Tel Fax totien@ducvietint.com Hiilivoima ja teräs: Thanh Phat Co Ltd DMC Building, L11-L12, Ward3, Binh Thanh Dist, Ho Chi Minh City Tel Fax sales@thanh-phat.com Hanoi Nam Trung Co., Ltd R.205B Tung Duc Building 22 Lang ha Street Dong Da District, Hanoi City Tel Fax namtrunghn@hn.vnn.vn Viro Tallin ALAS-KUUL AS Reti tee 4 EE Peetri küla, Rae vald, Harjumaa Tel Fax veiko.soots@alas-kuul.ee Yhdistyneet arabiemiirikunnat Sharjah Copam Middle East (FZC) Sharjah Airport International Free Zone P.O. Box Sharjah Tel Fax copam_me@eim.ae Käyttöohje MOVITRAC LTE-B 73
