1 ElastoFlake & ElastoTec Relining Group

2 02 Muoviputkien ruiskuvalun vallankumous Relining Groupin kehittämä uusi materiaali ElastoFlake on ruiskuvalumenetelmässä käytettävä polymeerimuovimassa, joka on kehitetty ensisijaisesti ratkaisemaan muovisten viemäriputkien saneerauksen haasteet. Uuden teknologian myötä minkä tahansa putkimateriaalin sisälle on mahdollista toteuttaa luotettavasti uusi saumaton ja kestävä pinnoite rakenteita rikkomatta. Vastaavia materiaaleja on käytetty muun muassa uima-altaissa, vesilaitoksissa, säiliöiden sisäpinnoilla suojapinnoitteena, uusien valurautaputkien pinnoituksessa ja putkistojen sisäpintamateriaalina, kuten viemäri-, öljy- ja kaasuputkissa. Pinnoite muodostaa antibakteerisen suojan, minkä vuoksi se soveltuu käytettäväksi hyvin myös jätevesiviemärien pinnoittamiseen. Kestää lämpötilamuutoksia Materiaali kestää laajoja lämpötilomuutoksia hyvin, mikä mahdollistaa erilaisten kohteiden, kuten teollisuusrakennusten viemärisaneerauksen. Korkean elastisuusominaisuuden myötä vältytään halkeamien ja jännitteiden muodostumiselta, joita voi syntyä lämpölaajenemisen tai muun mekaanisen rasituksen yhteydessä. Elastoflake sopeutuu erinomaisesti putken aksiaalisiin sekä radiaalisiin muutoksiin.

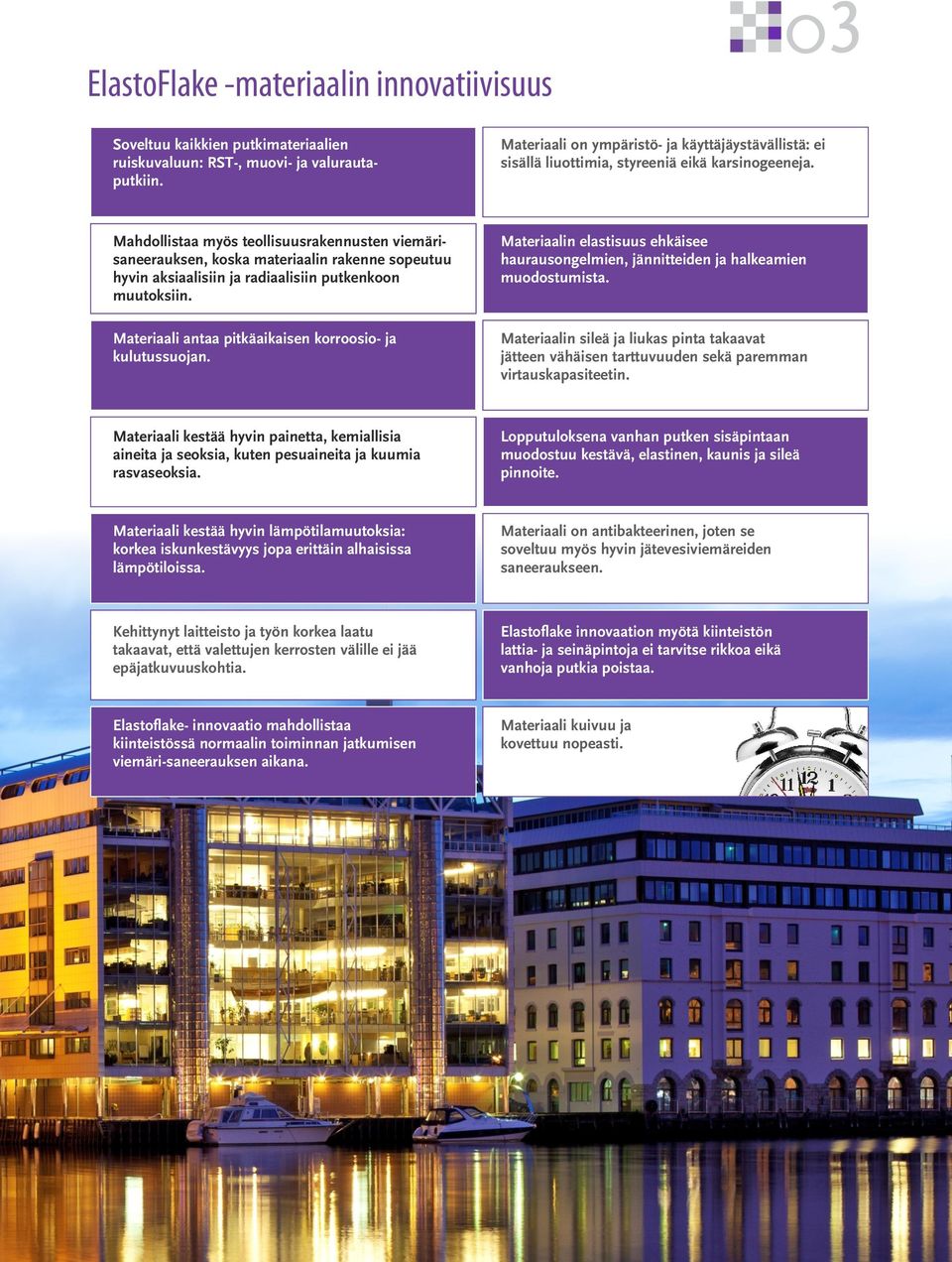

3 ElastoFlake -materiaalin innovatiivisuus 03 Soveltuu kaikkien putkimateriaalien ruiskuvaluun: RST-, muovi- ja valurautaputkiin. Materiaali on ympäristö- ja käyttäjäystävällistä: ei sisällä liuottimia, styreeniä eikä karsinogeeneja. Mahdollistaa myös teollisuusrakennusten viemärisaneerauksen, koska materiaalin rakenne sopeutuu hyvin aksiaalisiin ja radiaalisiin putkenkoon muutoksiin. Materiaalin elastisuus ehkäisee haurausongelmien, jännitteiden ja halkeamien muodostumista. Materiaali antaa pitkäaikaisen korroosio- ja kulutussuojan. Materiaalin sileä ja liukas pinta takaavat jätteen vähäisen tarttuvuuden sekä paremman virtauskapasiteetin. Materiaali kestää hyvin painetta, kemiallisia aineita ja seoksia, kuten pesuaineita ja kuumia rasvaseoksia. Lopputuloksena vanhan putken sisäpintaan muodostuu kestävä, elastinen, kaunis ja sileä pinnoite. Materiaali kestää hyvin lämpötilamuutoksia: korkea iskunkestävyys jopa erittäin alhaisissa lämpötiloissa. Materiaali on antibakteerinen, joten se soveltuu myös hyvin jätevesiviemäreiden saneeraukseen. Kehittynyt laitteisto ja työn korkea laatu takaavat, että valettujen kerrosten välille ei jää epäjatkuvuuskohtia. Elastoflake innovaation myötä kiinteistön lattia- ja seinäpintoja ei tarvitse rikkoa eikä vanhoja putkia poistaa. Elastoflake- innovaatio mahdollistaa kiinteistössä normaalin toiminnan jatkumisen viemäri-saneerauksen aikana. Materiaali kuivuu ja kovettuu nopeasti.

4 04 Upea ja kestävä lopputulos Kestävä Elastinen Kaunis Sileä Liukas ElastoFlake -ruiskuvalumateriaali soveltuu kiinteistöjen sisäisiin viemäreihin. ElastoFlake-ruiskuvalu pinnoitetaan käsityönä vanhojen putkien sisäpinnalle, jonka ansiosta vanhoja putkia ei tarvitse poistaa, lattia- ja seinäpinnat säilyvät ehjinä ja toiminta kiinteistössä voi jatkua normaalisti. ElastoFlake muodostaa vanhan putken sisälle kestävän ja kauniin saumattoman pinnoitteen. Vanha valurautaputki Putken uusi ElastoFlake-pinnoite Asiakkaan tarpeisiin kehitetty Relining Groupin tuotekehittäjät lähtivät kehittämään uutta massaa asiakkaiden toiveita kuunnellen. Asiakkaiden näkökulmasta tärkeää on vaivaton viemäriremontti, joka on mahdollisimman edullisesti ja luotettavasti toteutettavissa laadusta tinkimättä. ElastoFlake on kehitetty osaksi laatujärjestelmää, jossa keskeisenä tekijänä on laadunvarmistus. Sen avulla taataan, että projektit täyttävät työlle asetetut laatu- ja tehokkuusvaatimukset. ElastoFlake antaa materiaalina niin asiakkaalle kuin asukkaallekin ihanteellisen lupauksen työn tehokkuudesta, sillä materiaali kuivuu ja kovettuu nopeasti, mikä mahdollistaa nopeavaiheisen työskentelytahdin laadusta tinkimättä. Putkimateriaalit: Ÿ Muoviputket Ÿ Valurautaputket Ÿ RST-putket Halkaisijaltaan noin mm Saneerattavat kohteet: Ÿ Kerrostalot Ÿ Omakotitalot Ÿ Rivitalot Ÿ Kiinteistöt Ÿ Teollisuusrakennukset

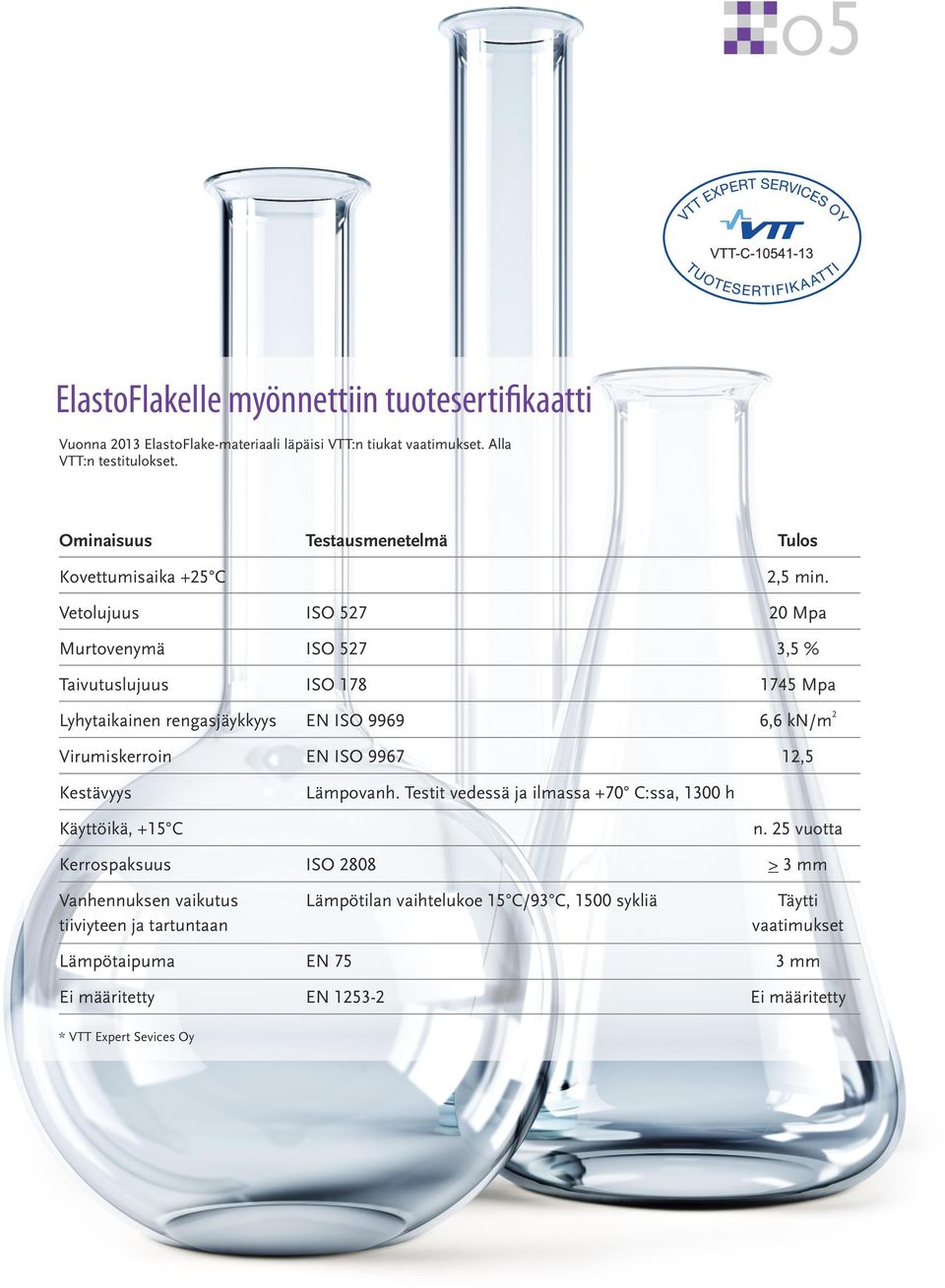

5 05 ElastoFlakelle myönnettiin tuotesertifikaatti Vuonna 2013 ElastoFlake-materiaali läpäisi VTT:n tiukat vaatimukset. Alla VTT:n testitulokset. Ominaisuus Testausmenetelmä Tulos Kovettumisaika +25 C 2,5 min. Vetolujuus ISO Mpa Murtovenymä ISO 527 3,5 % Taivutuslujuus ISO Mpa 2 Lyhytaikainen rengasjäykkyys EN ISO ,6 kn/m Virumiskerroin EN ISO ,5 Kestävyys Lämpovanh. Testit vedessä ja ilmassa +70 C:ssa, 1300 h Käyttöikä, +15 C n. 25 vuotta Kerrospaksuus ISO 2808 > 3 mm Vanhennuksen vaikutus Lämpötilan vaihtelukoe 15 C/93 C, 1500 sykliä Täytti tiiviyteen ja tartuntaan vaatimukset Lämpötaipuma EN 75 3 mm Ei määritetty EN Ei määritetty * VTT Expert Sevices Oy

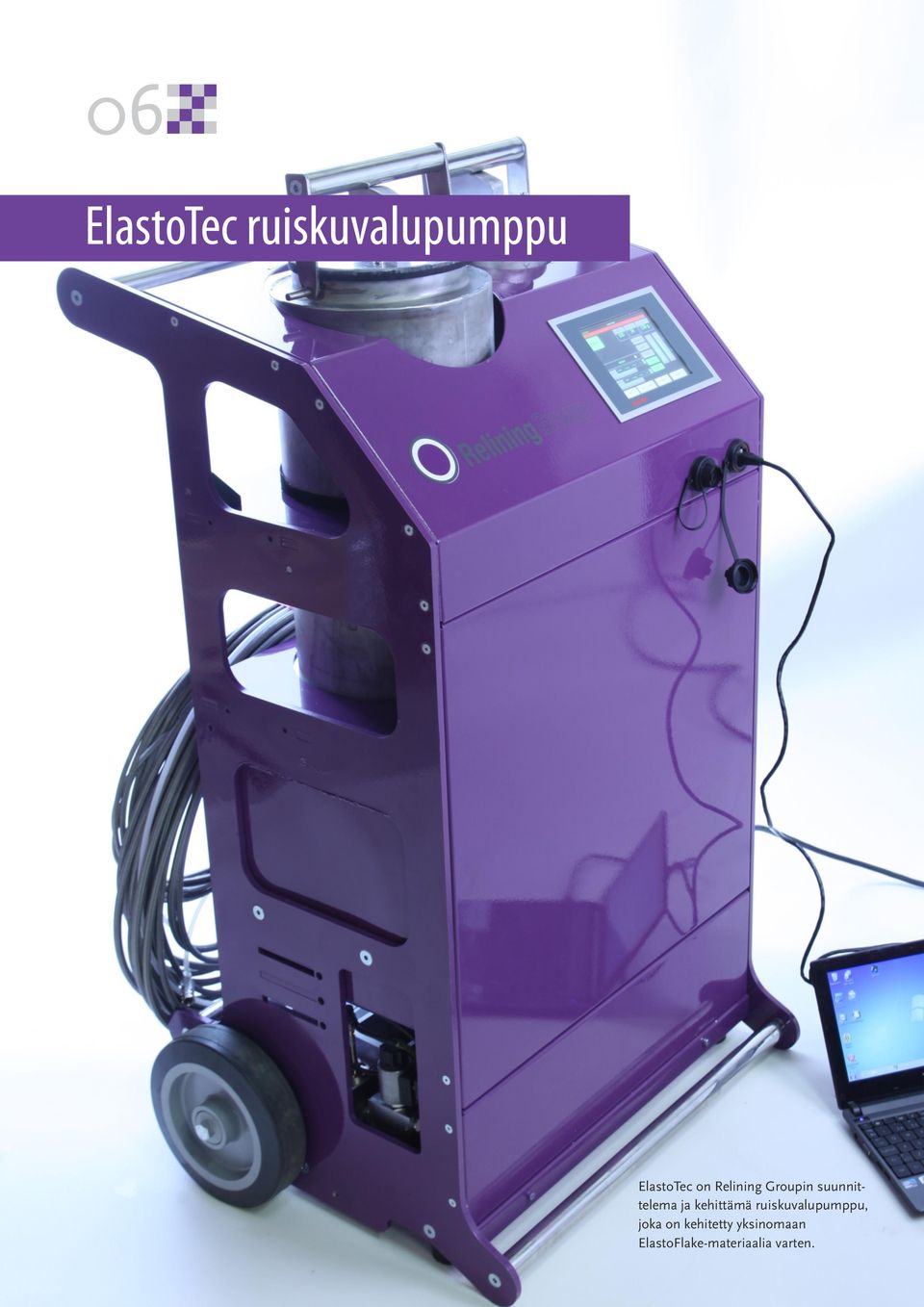

6 06 ElastoTec ruiskuvalupumppu ElastoTec on Relining Groupin suunnittelema ja kehittämä ruiskuvalupumppu, joka on kehitetty yksinomaan ElastoFlake-materiaalia varten.

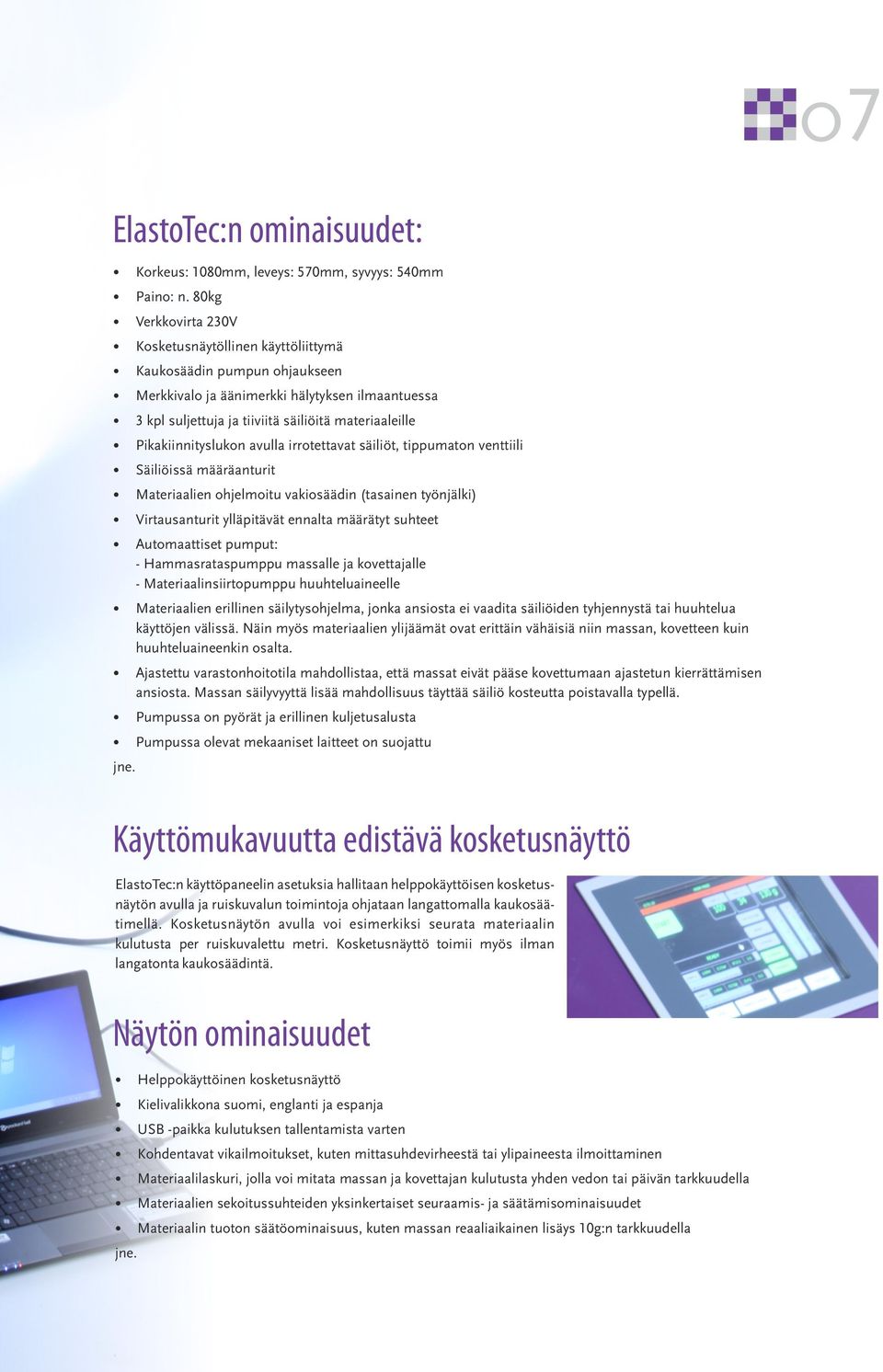

7 07 ElastoTec:n ominaisuudet: Korkeus: 1080mm, leveys: 570mm, syvyys: 540mm Paino: n. 80kg Verkkovirta 230V Kosketusnäytöllinen käyttöliittymä Kaukosäädin pumpun ohjaukseen Merkkivalo ja äänimerkki hälytyksen ilmaantuessa 3 kpl suljettuja ja tiiviitä säiliöitä materiaaleille Pikakiinnityslukon avulla irrotettavat säiliöt, tippumaton venttiili Säiliöissä määräanturit Materiaalien ohjelmoitu vakiosäädin (tasainen työnjälki) Virtausanturit ylläpitävät ennalta määrätyt suhteet Automaattiset pumput: - Hammasrataspumppu massalle ja kovettajalle - Materiaalinsiirtopumppu huuhteluaineelle Materiaalien erillinen säilytysohjelma, jonka ansiosta ei vaadita säiliöiden tyhjennystä tai huuhtelua käyttöjen välissä. Näin myös materiaalien ylijäämät ovat erittäin vähäisiä niin massan, kovetteen kuin huuhteluaineenkin osalta. Ajastettu varastonhoitotila mahdollistaa, että massat eivät pääse kovettumaan ajastetun kierrättämisen ansiosta. Massan säilyvyyttä lisää mahdollisuus täyttää säiliö kosteutta poistavalla typellä. Pumpussa on pyörät ja erillinen kuljetusalusta Pumpussa olevat mekaaniset laitteet on suojattu jne. Käyttömukavuutta edistävä kosketusnäyttö ElastoTec:n käyttöpaneelin asetuksia hallitaan helppokäyttöisen kosketusnäytön avulla ja ruiskuvalun toimintoja ohjataan langattomalla kaukosäätimellä. Kosketusnäytön avulla voi esimerkiksi seurata materiaalin kulutusta per ruiskuvalettu metri. Kosketusnäyttö toimii myös ilman langatonta kaukosäädintä. Näytön ominaisuudet Helppokäyttöinen kosketusnäyttö Kielivalikkona suomi, englanti ja espanja USB -paikka kulutuksen tallentamista varten Kohdentavat vikailmoitukset, kuten mittasuhdevirheestä tai ylipaineesta ilmoittaminen Materiaalilaskuri, jolla voi mitata massan ja kovettajan kulutusta yhden vedon tai päivän tarkkuudella Materiaalien sekoitussuhteiden yksinkertaiset seuraamis- ja säätämisominaisuudet Materiaalin tuoton säätöominaisuus, kuten massan reaaliaikainen lisäys 10g:n tarkkuudella jne.

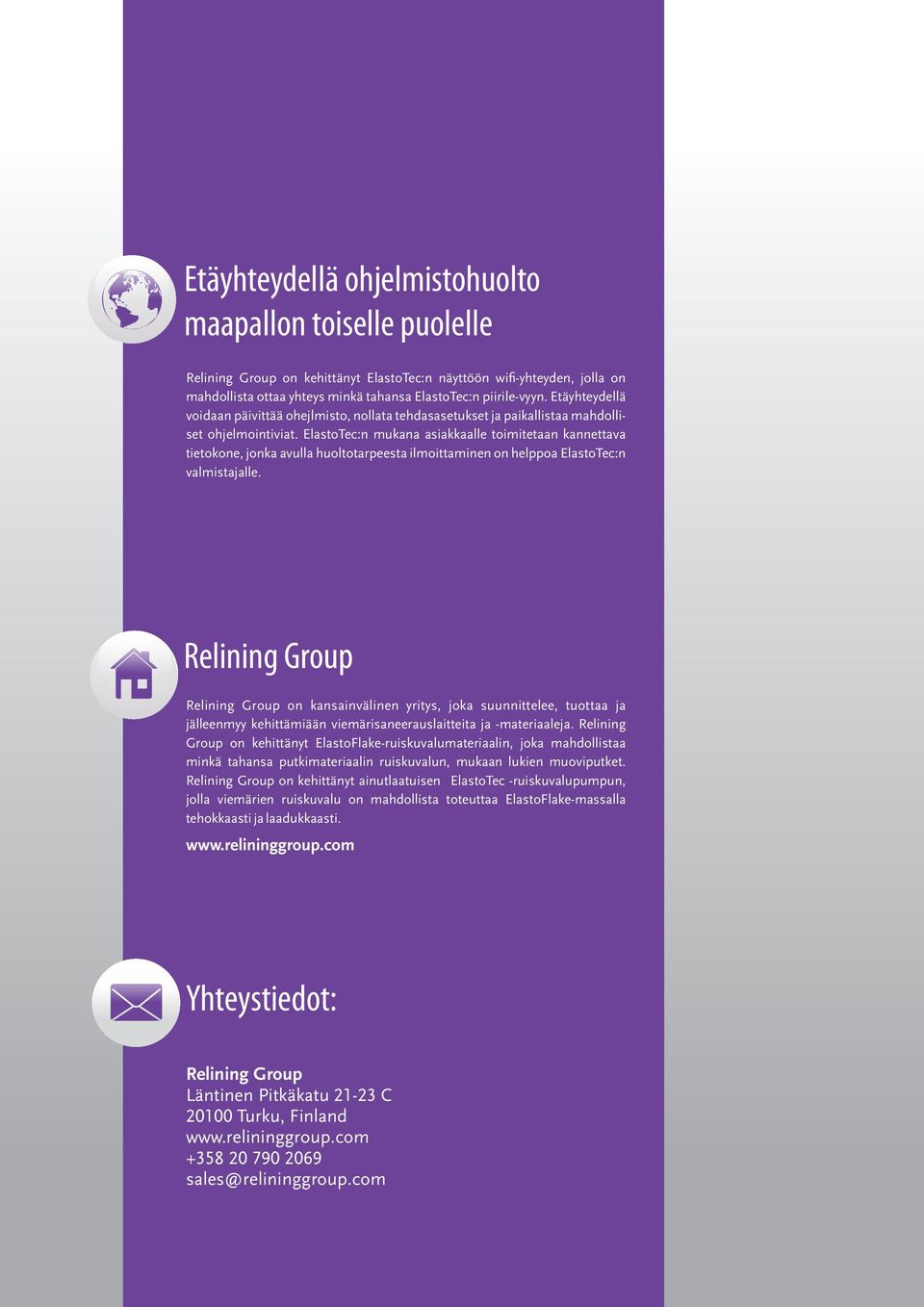

8 Etäyhteydellä ohjelmistohuolto maapallon toiselle puolelle Relining Group on kehittänyt ElastoTec:n näyttöön wifi-yhteyden, jolla on mahdollista ottaa yhteys minkä tahansa ElastoTec:n piirile-vyyn. Etäyhteydellä voidaan päivittää ohejlmisto, nollata tehdasasetukset ja paikallistaa mahdolliset ohjelmointiviat. ElastoTec:n mukana asiakkaalle toimitetaan kannettava tietokone, jonka avulla huoltotarpeesta ilmoittaminen on helppoa ElastoTec:n valmistajalle. Relining Group Relining Group on kansainvälinen yritys, joka suunnittelee, tuottaa ja jälleenmyy kehittämiään viemärisaneerauslaitteita ja -materiaaleja. Relining Group on kehittänyt ElastoFlake-ruiskuvalumateriaalin, joka mahdollistaa minkä tahansa putkimateriaalin ruiskuvalun, mukaan lukien muoviputket. Relining Group on kehittänyt ainutlaatuisen ElastoTec -ruiskuvalupumpun, jolla viemärien ruiskuvalu on mahdollista toteuttaa ElastoFlake-massalla tehokkaasti ja laadukkaasti. Yhteystiedot: Relining Group Läntinen Pitkäkatu C Turku, Finland sales@relininggroup.com
