TARKASTUSLUETTELO LVI-TEKNISET TYÖT ASENNUSTAPA- JA MALLIASENNUSTARKASTUKSET. Pekka Karsimus VALVONTASUUNNITELMA

Transkriptio

1 31a) LÄMMITYSLAITTEET Kaukolämmön alajakokeskus: (VO) siirtimet (tyyppihyväksyntä, eristys, pellitys, laitekilpi) (RA) huollettavuus (RA) kytkentä (RA) varusteet (paisunta, lämpömittarit, painemittarit, varoventtiilit) (RA) pumput (RA) moottorisäätöventtiilit AU (RA) kertasäätöventtiilit (RA) laitekytkentäkaavio ja -merkinnät (RA) Patteriverkosto: pysty-/nousulinjat verkoston linjasäätö- ja sulkuventtiilit (RA) putkistojen asennus (kannatus) (RA) putkistojen eristys (RA) putkien välipohjaläpiviennit (armaflex) tai hormiasennus (RA) verkoston lämpölaajeneminen (paljetasaimet tai paisuntalenkit ja kiintopisteet) (RA) Patteriverkosto: kerrosputkistot (kerroksen vaakaputket) putkien kannatus (RA) rakenteiden (seinien) läpiviennit (armafex-suoja) (RA) putkistojen eristys (RA) ilmaus, lämpölaajeneminen (paisuntalenkit) (RA) Lattialämmitysverkosto putkistomateriaali (tyyppihyväksyntä) (RA) putkiston asennus (tasaisuus, putkiväli, kiinnitys) (RA) jakotukit, termostaatti (asennus, sijoitus, huollettavuus, säätöventtiilit, ilmaus) (RA) Ilmanvaihtokoneverkosto verkoston linjasäätöventtiilit: (RA) verkoston nousulinjat (asennus, kannatus, eristys, ilmaus) (RA) verkoston lämpölaajeneminen (paljetasaimet tai paisuntalenkit ja kiintopisteet) (RA) konekytkennät (ohitus, säätöventtiili, sulkuventtiilit, laippaliitokset, lämpömittarit) (RA) Kiertoilmakoneet konekytkennät (ohitus, magneettiventtiili, sulku- ja säätöventtiili, lämpömittarit) (RA) huollettavuus (RA) putkistojen eristys (RA) putkistojen asennus (kannatus) (RA) Jälkikäsittelypatterit kytkentä ja varusteet (moottorisäätöventtiili, kertasäätöventtiili, laippaliitokset) (RA) Patterit seinäasennus (kannatus, termostaatti, ilmaus) (RA) lattia-asennus (kannakkeet, kiinnitys, termostaatti, ilmaus) (RA) patterin kytkentäputkien lattian läpivienti (armaflex-eriste) (RA) LTO-verkosto patterikytkennät (laippaliitos) (RA) järjestelmän huollettavuus (RA) varusteet (paisunta, lämpömittarit, painemittarit, varoventtiilit, täyttö) (RA) nestekiertopumppu (RA) moottorisäätöventtiilit AU (RA) verkoston linjasäätöventtiilit (RA) putkistojen asennus (kannatus) (RA) putkistojen eristys (RA)

2 27) VESI- JA VIEMÄRILAITTEET 1 Liittyminen vesi- ja viemäriverkostoon: / VO (VO) liitoskaivon tai -putken asennus VO (VO) Putkikaivannot: RU putkiperusta RU (RA) alkutäyttö RU (RA) täyttö RU (RA) routaeristeet / putkieristeet RU (RA) Ulkopuoliset vesi- ja jätevesiviemärijohdot kaivoineen: / RU putkimateriaali ja kestävyys (RA), PS jätevesiviemäriputken asennus ja tuenta (RA) erottimien asennus ja ankkurointi RU, (RA) erottimen hälytyskeskus (RA) jätevesipumppaamon asennus ja ankkurointi RU, (RA) jätevesipumppaamon ohjauskeskus (RA) jätevesikaivomallit ja niiden asennus, pohjakourut ja putkiliittymät RU, (RA) tonttivesijohdon sulkuventtiili VO, () (RA) tonttiviemärin ja -vesijohdon sokkelilävistykset RU (RA) kansistojen korot ja liittymiset ympäröivään pintarakenteeseen RU (RA) Piha-alueiden viemäröinti ja sadevesiviemärit / RU sadevesiviemäriputken asennus ja tuenta (RA) sadevesipumppaamon asennus ja ankkurointi RU, (RA) sadevesipumppaamon ohjauskeskus (RA) sadevesikourut ja niidenliittyminen sadevesiviemäriin / -kaivoon, RU (RA) sadevesikaivojen teleskooppiosat, huuhteluputki, roska-astia ja kansisto (RA) sadevesikaivojen jäätymisen suojaus ja hiekkasihdit (RA) kansistojen korot ja liittymiset ympäröivään pintarakenteeseen RU (RA) Salaojakaivon liittyminen sadevesiviemäriin / RU salaojaverkoston padotusventtiili (RA) pumppaamon asennus ja ankkurointi RU, (RA) pumppaamon ohjauskeskus (RA)

3 Pekka KarsImus 27) VESI- JA VIEMÄRILAITTEET 2 Alapohjan alapuoliset viemärijohdot: putket ja putkiosat (tyyppihyväksyttyjä) (RA) kantava alapohja: asennus mahdollistaa vaihdettavuuden / putkitunneli, RU (RA) kantava alapohja: viemärien kannatus ryömintätilassa ja painuvassa maassa, RU (RA) viemärien perustaminen RU (RA) putkien kannatus (materiaali, tyypin soveltuvuus, asennus) (RA) viemäreiden puhdistusyhteet (RA) pohjalaatan lävistävän viemärin tuenta, RU (RA) Kellari-/pohjakerroksen vesijohdot: vesijohtoputkien seinä- ja holvilävistysten solukumieristys (RA) vesijohtojen sijoitus ja kannatus (RA) vesijohtojen eristys ja pinnoite (RA) kylmävesijohtoeristyksen höyrynsulku ja teippaus (RA) runkonousujen sulkuventtiilit (RA) Kellari-/pohjakerroksen sisäpuoliset jätevesiviemärit: putket ja putkiosat (tyyppihyväksyttyjä) (RA) viemärien kannatus (putkimateriaalin mukaan) (RA) viemäreiden puhdistusyhteet (RA) pystyviemärin liittymä vaakaviemäriin; betonivalu- tmv. tuenta, RU (RA) osastoiva seinä; muoviviemärilävistys palomansetti tms. (RA) puhdistusyhteen ja mahd. varauksen tulppaus padotuspainekestävä (RA) padotusventtiili; sijoitus ja käyttöohje (RA) vss-tila: viemärin vss-sulkuventtiili ja sen merkintä (RA) vss-tila: vesijohtojen vss-sulkuventtiilit ja niiden läpimenojen tiivistys (RA) Kellari-/pohjakerroksen sisäpuoliset sadevesiviemärit: putket ja putkiosat (tyyppihyväksyttyjä) (RA) viemärien kannatus (putkimateriaalin mukaan) (RA) viemärin lämpöeristys ja pinnoite (RA) viemäreiden puhdistusyhteet (RA) pystyviemärin liittymä vaakaviemäriin; betonivalu- tmv. tuenta, RU (RA) osastoiva seinä; muoviviemärilävistys palomansetti tms. (RA) puhdistusyhteen ja varauksen tulppaus padotuspainekestävä (RA) Pystylinjat: vesijohdot ja viemärit viemäreiden ja vesijohtoputkien hormiasennukset: sijoitus ja kannatus (RA) jätevesiviemäreiden kannatus välipohjien kohdalla (RA) jätevesiviemärin paloeristykset (RA) viemäreiden alaosien puhdistusyhteet (RA) viemäreiden ja vesijohtojen paloluokitetut hormien tarkastusluukut kerroksittain RU (RA) vesijohtoejn vuodonilmausjärjestelmä, RU (RA) vesijohtoputkien holvilävistysten solukumieristys (RA) vesijohtojen kannatus (RA) vesijohtojen eristys ja pinnoite (RA) kylmävesijohtoeristyksen höyrynsulku ja teippaus (RA) sadevesiviemärin lämpöeristys ja pinnoite (RA) sadevesiviemäreiden kannatus välipohjien kohdalla (RA) tuuletusviemärin vesikaton vesieristysliittymä (RA)

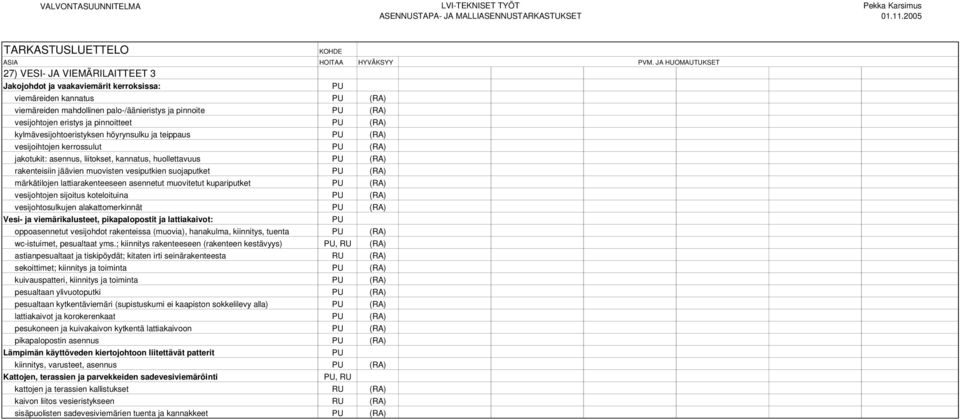

4 27) VESI- JA VIEMÄRILAITTEET 3 Jakojohdot ja vaakaviemärit kerroksissa: viemäreiden kannatus (RA) viemäreiden mahdollinen palo-/äänieristys ja pinnoite (RA) vesijohtojen eristys ja pinnoitteet (RA) kylmävesijohtoeristyksen höyrynsulku ja teippaus (RA) vesijoihtojen kerrossulut (RA) jakotukit: asennus, liitokset, kannatus, huollettavuus (RA) rakenteisiin jäävien muovisten vesiputkien suojaputket (RA) märkätilojen lattiarakenteeseen asennetut muovitetut kupariputket (RA) vesijohtojen sijoitus koteloituina (RA) vesijohtosulkujen alakattomerkinnät (RA) Vesi- ja viemärikalusteet, pikapalopostit ja lattiakaivot: oppoasennetut vesijohdot rakenteissa (muovia), hanakulma, kiinnitys, tuenta (RA) wc-istuimet, pesualtaat yms.; kiinnitys rakenteeseen (rakenteen kestävyys), RU (RA) astianpesualtaat ja tiskipöydät; kitaten irti seinärakenteesta RU (RA) sekoittimet; kiinnitys ja toiminta (RA) kuivauspatteri, kiinnitys ja toiminta (RA) pesualtaan ylivuotoputki (RA) pesualtaan kytkentäviemäri (supistuskumi ei kaapiston sokkelilevy alla) (RA) lattiakaivot ja korokerenkaat (RA) pesukoneen ja kuivakaivon kytkentä lattiakaivoon (RA) pikapalopostin asennus (RA) Lämpimän käyttöveden kiertojohtoon liitettävät patterit kiinnitys, varusteet, asennus (RA) Kattojen, terassien ja parvekkeiden sadevesiviemäröinti, RU kattojen ja terassien kallistukset RU (RA) kaivon liitos vesieristykseen RU (RA) sisäpuolisten sadevesiviemärien tuenta ja kannakkeet (RA)

5 KATSELMUS- JA 30) ILMANVAIHTOLAITTEET 1 Kanavat ja kanavaosat: kanavat ja kanavaosat (tyyppihyväksyntä) (RA) kanavien ja osien puhtaus ja öljyttömyys (RA) Kanavien työnaikainen suojaus yleensä (RA) Kanavien varastointi yleensä, RU (RA) Hormi-/ pystykanavien asennukset hormeihin asennetut kanavat; kannatus, tuenta, sijainti (RA) puhdistusluukut; saavutettavuus (RA) osastoivien rakenteiden läpiviennit; tiivistys, RU (RA) kanavaeritykset (RA) eristepinnoitteet (RA) Kerroskanavien asennukset kanaviston liitostapa (RA) kanavien sijoitus ja kannatus (RA) osastoivien rakenteiden läpiviennit; tiivistys, RU (RA) palopellit, palorajoittimet; kiinnitys rakenteeseen, RU (RA) puhdistusluukut; saavutettavuus (RA) säätöpellit (sijoitus, saavutettavuus) (RA) ilmavirtasäätimet (sijoitus, saavutettavuus) (RA) jälkikäsittelypatterit (sijoitus, saavutettavuus, laiteosat) (RA) kanavien lämpö- /paloeristys (RA) eristepinnoitukset (RA) alaslaskujen yläpuoliset huoltokohdat merkitty (RA) Kanaviston tiiviyskoe (RA) Konehuoneen ja ullakkotilan kanavistoasennukset: ullakkotilan puhdistustilat ja mahdollinen kattoluukku RU (RA) kammioiden ja kokoojalaatikoiden paloeristykset, (RU) (RA) raitisilmakanavan lämpöeristys ja pellitys (RA) kanavien kannatus (RA) kanavat lämpöeristykset (RA) kanavien paloeristykset (RA) palopellit (kiinnitys rakenteeseen) (RA) säätöpellit (sijoitus, saavutettavuus) (RA) puhdistusluukut; saavutettavuus (RA) virtaussäätimet (asennus, huollettavuus) (RA) Ulkoilmakammio ja -säleiköt: / RU ulkoilmakammio (rakenne, eristys, huoltoluukku, vesitys, säleikkö), RU (RA) kammion siisteys ja puhtaus RU (RA) säleikön ja ulkoseinän välinen rako tiivistetty RU (RA) säleikkömalli ja sen rakenne / RU (RA) Ilmanvaihtokoneet: laitteiden virheettömyys (RA) jalustat, kannatus (RA) varustus (suodatin, äänenvaimennus, lto, patterit, tarkastusosat, huoltoluukut) (RA) pattereiden kondenssiviemäröinti (RA) kanavakytkennät (asennus, tiiveys, kannatus, tuenta) (RA) putkistokytkennät (laippaliitokset, tyhjennykset, ilmaus, mittarit, sulut) (RA) taajuusmuuttajat (sijoitus, asennus, laitetyyppi) (RA) puhallinkammiot (eristys, pellitys, äänenvaimennus, muovitus) (RA) liittyvät äänenvaimennukset (RA) huollettavuus ja muut asennusperiaatteet (RA) laitekytkentäkaavio ja -merkinnät / (RA)

6 30) ILMANVAIHTOLAITTEET 2 Huippuimurit ja keskipakopuhaltimet huippuimurit; sijainti, liitos piippuun, huollettavuus (RA) huippuimuripiiput; perustaminen, RU (RA) keskipakopuhallin; sijainti, liitos imukammioon/-kanavaan, huollettavuus (RA) keskipakopuhaltimet; tärinänvaimennus, perustus, RU (RA) ulospuhallushajottajan perustaminen RU (RA) ulospuhallushajottajan asennus ja tuenta RU, (RA) laitemerkinnät (RA) Aksiaalipuhaltimet sijoitus, asennus, huollettavuus (RA) suodatus (huollettavuus) (RA) varusteet (äänenvaimennin, joustavat liitokset, imukartio, säleikkö, palopelti) (RA) laitemerkinnät (RA) Kanaviston puhdistusluukut ja merkinnät alakatoissa (RA) Alustilan koneellinen tuuletus, RU kanavisto ja puhallin (RA) sokkelin korvausilma-aukot: säleiköt ja verkot RU (RA) korvausilman ulkopuoliset putket; törmäyssuojat RU, (RA) alustilan venttiilit ja säätöpellit; sijainti huollolle (RA) Maanalaiset kanavat kanavat ja kanavaosat (tyyppihyväksyntä) (RA) kanavien ja osien puhtaus ja öljyttömyys (RA) kanaviston liitostapa (RA) kanavien sijoitus ja perustaminen, RU (RA) kanavien suojaus ja lämpöeristys, RU (RA) kanavien peittäminen, RU (RA) kanaviston tiiviyskoe (RA)

7 31b) JÄÄHDYTYS- JA KYLMÄLAITTEET Vedenjäähdytyskone ja kompressorikoneikot / kompressorit ja siirtimet (tyyppihyväksyntä, eristys, pellitys, laitekilpi) / (RA) perustus ja tärinävaimennus RU, / (RA) huollettavuus / (RA) kytkentä (vesi, liuos, kylmäaine) / (RA) varusteet (täyttö, paisunta, lämpömittarit, painemittarit, varoventtiilit) / (RA) pumput ja vesisäiliö (eristys, asennus) / (RA) säätöventtiilit / (RA) kylmäaineputkistot (eristys, kannatus, läpimenot) / (RA) jäähdytysvesiputkistot (eristys, kannatus) / (RA) lauhdutusvesiputkistot (kannatus, läpimenot) / (RA) sähkö- ja ohjauskeskus (varustus, huolto, turvallisuus) / (RA) laitekytkentäkaavio ja -merkinnät / (RA) Ulkolauhduttimet ja liuosjäähdyttimet / perustaminen (painekyllästetty arina) RU, / (RA) sijoitus (ilmanotto ja puhallussuunta) / (RA) kylmäaine-/jäähdytysvesiputkistot (eristys, kannatus, kytkentä, läpviennit) / (RA) sähkö- ja ohjauskeskus (varustus, huolto, turvallisuus) / (RA) Palkkiverkosto: verkoston linjasäätöventtiilit: (RA) verkoston putkilinjat (asennus, kannatus, eristys) (RA) palkit (asennus, kannatus, termostaatti, ilmaus) (RA) Puhallinkonvektoriverkosto konekytkentä ja varusteet (asennus, magneettiventtiili, säätöventtiili) (RA) konvektorit (sijoitus, huollettavuus, säätöventtiili, ilmaus) (RA) Ilmanvaihtokoneverkosto verkoston linjasäätöventtiilit: (RA) verkoston nousulinjat (asennus, kannatus, eristys, ilmaus) (RA) konekytkennät (laippaliitokset, tyhjennykset, ilmaus, mittarit, sulut, säätöventtiili) (RA) Jälkikäsittelypatterit kytkentä ja varusteet (ilmaus, mittarit, moottorisäätöventtiili, kertasäätöventtiili) (RA) huollettavuus (RA)

8 ) PALONSAMMUTUSJÄRJESTELMÄN LAITTEET Sammutuslaitekeskus: SPRU laitteet (tyyppihyväksyntä, laitekilpi) SPRU (RA) huollettavuus SPRU (RA) kytkentä SPRU (RA) putkistomateriaali (tyyppihyväksyntä) SPRU (RA) varusteet (painemittarit, koestusventtiilit) SPRU (RA) laite- ja putkistomerkinnät (järjestelmäkaavio) SPRU (RA) kompressorit (tyyppihyväksyntä, laitekilpi) SPRU (RA) koestusviemäröinti SPRU (RA) Märkäverkosto: SPRU putkistomateriaali (tyyppihyväksyntä) SPRU (RA) verkoston runkolinjat (asennus, kannatus) SPRU (RA) suutinpisteet (asennus, malli) SPRU (RA) laite- ja putkistomerkinnät SPRU (RA) Kuivaverkosto: SPRU putkistomateriaali (tyyppihyväksyntä) SPRU (RA) verkoston runkolinjat (asennus, kannatus) SPRU (RA) suutinpisteet (asennus, malli) SPRU (RA) laite- ja putkistomerkinnät SPRU (RA) Pumppaamo SPRU pumput SPRU (RA) huollettavuus SPRU (RA) kytkentä SPRU (RA) putkistomateriaali (tyyppihyväksyntä) SPRU (RA) varusteet SPRU (RA) laite- ja putkistomerkinnät (järjestelmäkaavio) SPRU (RA)

9 27a) SAIRAALAKAASULAITTEET Happikeskus: laitteet (tyyppihyväksyntä, laitekilpi) RA (RA) huollettavuus RA (RA) kytkentä (RA) putkistomateriaali (tyyppihyväksyntä) (RA) varusteet (painemittarit, varoventtiilit) (RA) laite- ja putkistomerkinnät (järjestelmäkaavio) (RA) Happiverkosto: putkistomateriaali (tyyppihyväksyntä) (RA) verkoston nousulinjat (asennus, kannatus) (RA) ulosottopisteet (asennus, malli) (RA) laite- ja putkistomerkinnät (RA) Paineilmakeskus kompressorit (tyyppihyväksyntä, laitekilpi) (RA) huollettavuus (RA) kytkentä (RA) putkistomateriaali (tyyppihyväksyntä) (RA) varusteet (painemittarit, varoventtiilit) (RA) laite- ja putkistomerkinnät (järjestelmäkaavio) (RA) Paineilmaverkosto: putkistomateriaali (tyyppihyväksyntä) (RA) verkoston nousulinjat (asennus, kannatus) (RA) ulosottopisteet (asennus, malli) (RA) laite- ja putkistomerkinnät (RA) RA

10 27b) VARAVOIMALAITTEET Varavoimakoneen polttoaineverkosto: putkistomateriaali (tyyppihyväksyntä) (RA) huollettavuus (RA) kytkentä (RA) varusteet (varastosäiliö, vuotoallas, siirtopumppu, päiväsäiliö) (RA) järjestelmän täyttö- ja ilmaputki (säiliön mittatikku, ylitäytön vahti) (RA) laite- ja putkistomerkinnät (järjestelmäkaavio, oven kilpi) (RA) Varavoimakoneen pakokaasuputkisto: vesitys (RA) äänenvaimennin, joustavat liittimet (RA) kannatus ja tuenta (RA) putken eristys ja pellitys (RA) Varavoimakoneen jäähdytysvesiputkisto: putkimateriaali, kannatus, eristys (RA) huollettavuus (RA) kytkentä (RA) varusteet (pumppu, täyttö, varolaitteet) (RA) laite- ja putkistomerkinnät (järjestelmäkaavio) (RA)

11 VASTAANOTTOTARKASTUKSET / / SU / RAU / RU Toimintakokeet lämmityslaitteet ja -järjestelmä / SU / RAU RA pumppaamot / SU / RAU RA ilmastointilaitteet ja -järjestelmät / / SU / RAU / RU RA jäähdytyslaitteet ja -järjestelmät / / SU / RAU RA kylmälaitteet ja -järjestelmät / / SU / RAU / RU RA palonsammutuslaitteet ja -järjestelmät / SU RA savunpoistolaitteet ja -järjestelmät / / SU / RAU / RU RA sairaalakaasulaitteet ja -järjestelmät / RAU / RU RA polttoainelaitteet ja -järjestelmät / SU / RAU / RU RA Tarkastusmittaukset lämmitysjärjestelmän nestevirrat ja asetusarvot RA pumppaamojen nestevirrat RA ilmastointijärjestelmän ilmavirrat, äänitasot ja asetusarvot RA ilmastointijärjestelmän painesuhteet RA ilmastointilaitteiden puhtaus RA jäähdytysjärjestelmän nestevirrat ja asetusarvot RA palonsammutuslaitteiden nestevirrat RA savunpoistojärjestelmän ilmavirrat ja nopeudet RA Laitemerkinnät putkilaitteet RA ilmanvaihtolaitteet RA jäähdytys- ja kylmälaitteet / RA palonsammutuslaitteet / SLU RA savunpoistolaitteet RA sairaalakaasulaitteet RA polttoainelaitteet RA Koekäytöt pumppaamot / SU / RU RA jäähdytysjärjestelmä / / SU / RAU RA kylmälaitteet / / SU / RAU RA ilmastointijärjestelmät / / SU / RAU / RU RA savunpoistojärjestelmät / SU / RAU / RU RA automaattinen palonsammutusjärjestelmä / SLU / RU RA väestänsuojan ilmanvaihtolaitteet / SU / RU RA varavoimakone / SU / RAU RA Yhteiskoekäyttö / /SU / RAU / RU RA
