Seminaari , SYKE Lars Forstén, Lemminkäinen Infra Oy, Tekninen Toimisto Bitumigeomembraanit ja tiiviit asfaltit allasrakenteissa

Transkriptio

1 Seminaari , SYKE Lars Forstén, Lemminkäinen Infra Oy, Tekninen Toimisto Bitumigeomembraanit ja tiiviit asfaltit allasrakenteissa

2 Bitumiset Geomembraanit ja tiiviit asfaltit allasrakenteissa Bitumiset Geomembraanit, BGM Suomessa on käytetty bitumisia geomembraaneja pohjavesisuojaus- ja allasrakenteissa! Ämmässuolla on käytetty Kaivosteollisuudessa on käytetty Tiiviit Asfalttirakenteet Tiiviitä asfalttirakenteita on käytetty melko runsaasti eri pohjavesisuojausrakenteissa Altaitakin on tehty melko paljon tiiviillä asfalttirakenteilla. 2 [ ] [Lars Forstén]

3 Bituminen geomembraani Mikä on bituminen geomembraani? Kuten bitumikermi (kattohuopa), mutta - paljon leveämpi (~4 m) - ehkä paksumpi (~4-6 mm) - vahvempi Eli bitumisessa geomembraanissa on tukikerros (tai kaksi), joka on pinnattu bitumisella massalla (bitumi + täyteaineet) Suomen olosuhteisiin aina bitumiksi PMB:n. PMB = polymer modified bitumen eli kumibitumi. Kumibitumi antaa bitumille elastisuutta, kylmänkestävyyttä sekä lämmönestoa. Kumibitumissa käytetään polymeerinä SBS, joka on lähes ainoa polymeeri joka parantaa samalla kylmä- ja lämpöominaisuuksia. 3 [ ] [Lars Forstén]

4 Bituminen geomembraani Isot rullat. Tarvitaan koneita! Levitys * tasatulle ja tiivistetylle pohjalle. Pohjamateriaali pitää olla hienojakoinen - ei isoja kiviä. (puhkaisuriski) Suojaus * hienorakeista kivi-ainesta Kuva Ämmässuolta [ ] [Lars Forstén]

5 Bituminen geomembraani Mielestäni kilpailee lähinnä muovimembraanien kanssa! Edut: - liittäminen muihin materiaaleihin - kiinnitystapa - helppo korjata - kitka Haitat: - pehmeämpi Kuvat Ämmässuo [ ] [Lars Forstén]

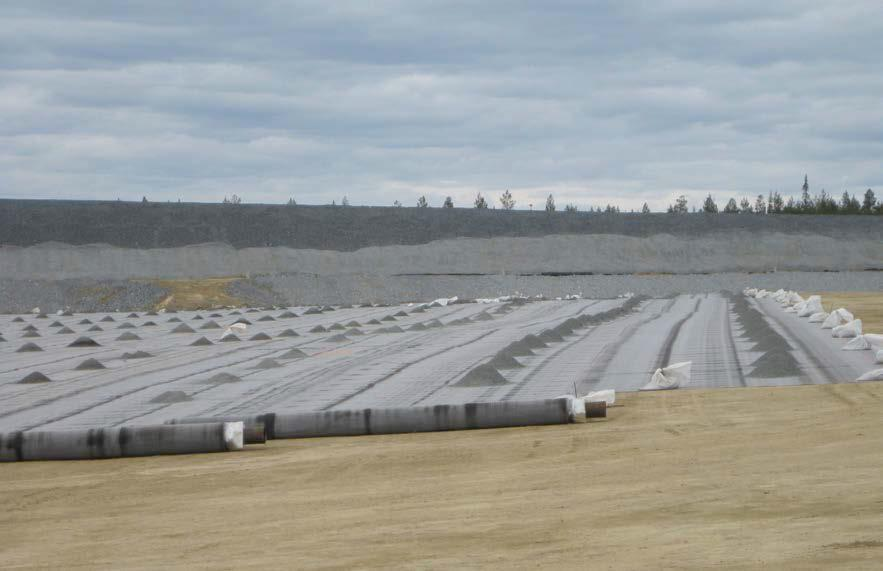

6 Bitumiset geomembraanit, BGM Kittilä Suurkuusikon kaivos BGM kumibituminen Teranap 331 TP 6 [ ] [Lars Forstén]

7 Tiiviit Asfaltit Vesitiiviit asfalttityypit: Tiivis asfalttibetoni, ABT ABT 16 ja ABT 11 ovat eniten käytettyjä Valmistetaan joko normaali tiebitumilla tai kumibitumilla ABT 16 tai KBABT 16 Pintakerroksessa suositellaan kumibitumin käyttö On jyräasfaltti! Lemminkäisen tuotenimi on Lemdense Kumibitumivaluasfaltti, KBVA KBVA 16 ja KBVA 11 eniten käytettyjä valuasfaltteja. Valettava asfalttituote. Ympäristösuojaukseen suositaan aina kumibitumia Lemminkäisen tuotenimi on Lemproof Eristysmastiksi On hienorakeinen valuasfalttituote. Tehdään aina kumibitumilla. Lemminkäisen tuotenimi on Lemmastix. (Sivelymastiksi) 7 [ ] [Lars Forstén]

8 Tiiviit Asfaltit Tietoa eri vesitiiviistä asfalteista löytyy Asfalttinormit Asfalttinormit 2011; PANK ry; Uudet normit julkaistaan 2017; PANK ry:n kotisivut SYKE Ympäristöopas, 2006 Asfalttiset ympäristönsuojausrakenteet ja tuotteet>julkaisut> Ympäristöoppaat>Ympäristöoppaat 2006>YO Asfalttiset ympäristösuojausrakenteet Lemminkäinen; Asfalttirakenteiden Suunnittelun käsikirja Uusi versio ilmestyy 2017 alkuvuonna. unnittelukansio 8 [ ] [Lars Forstén]

9 Tiiviit Asfaltit Tiivis asfaltti sisältää enemmän sideainetta kuin tie- ja katuasfaltit! Siksi tiiviin asfaltin huokoisuus on alhaisempi. Asfaltti on vesitiivis kun sen tyhjätila (huokoisuus) on < 3 %. Tiiviin asfalttirakenteen saumojen tyhjätilat tulee myös olla < 3%. Tie- ja katupäällysteiden tyhjätila on usein alle 3 %, mutta harvoin niiden saumat ovat tiiviitä. Tiiviiden asfalttirakenteiden saumoihin on kiinnitettävä erityistä huomiota. - saumojen lämmittäminen, liimaaminen ja saumojen eri tiivistyslaitteet - eri kerrosten saumat limitettävä 9 [ ] [Lars Forstén]

10 Tiiviit Asfaltit Sideainerikkaat tiiviit asfaltit ovat pehmeämmät kuin normaali tie- ja katuasfaltit. Niillä on siksi - parempi venyvyys ja joustavuus - heikompi kestävyys raskasta liikennettä vastaan Ympäristösuojausrakenteissa on usein suositeltavaa rakentaa kaksi asfalttikerrosta. Valettavat tiiviit asfaltit, KBVA ja Eristysmastiksi, tarvitsevat aina pohja-asfaltin. Tiiviillä asfalttibetonilla, ABT:llä, voidaan tehdä yksikerrosrakenteita kun suojausvaatimukset ovat alhaiset. Altaissa suositellaan aina joko kaksikerrosrakennetta tai yhdistelmärakennetta 10 [ ] [Lars Forstén]

11 Tiiviit Asfaltit PÄÄLLYSTEELTÄ VAADITAAN * TIIVEYTTÄ (VESIPAINE) * KEMIKAALIEN KESTÄVYYTTÄ * PAKKASKESTÄVYYTTÄ * LÄMMÖNKESTÄVYYTTÄ * PITKÄAIKAISKESTÄVYYTTÄ TIIVIS ASFALTTI USEIN MYÖS PINTARAKENNE 11 [ ] [Lars Forstén]

12 Tiiviit Asfaltit Tiivis Asfalttipäällyste on ainoa tiivistysrakenne, joka kestää liikennettä! Tiivis asfalttirakenne ei tarvitse suojakerrosta. Jos tiiviin asfaltin päällä on runsaasti raskasta liikennettä, suositellaan että tiivis asfaltti sijoitetaan pohja- tai välikerrokseen! 12 [ ] [Lars Forstén]

13 Tiiviit Asfaltit / Altaat Asfaltin levitys Altaiden luiskat ovat usein varsin jyrkkiä. Luiskat asettavat tiettyjä vaatimuksia levitystyölle Konelevitys horisontaalinen 1:4 / 14 ABT/KBVA Konelevitys horisontaalinen, erikois 1:3 / 18 ABT/KBVA Konelevitys vertikaalinen 1:4 / 14 ABT/KBVA Konelevitys vertikaalinen, erikois 1:3 / 18 ABT/KBVA ABT käsityö + jyräys (vert) 1:2,5 / 22 ABT ABT käsityö + erikoiskal (vert) 1:2 / 26 ABT Valettavat; Eritt jyrkkä luiska, Kerros <7mm 1:1,5 / 34 MX (kerros) Valettava; Jyrkät, Kerroksittain (<20mm) 1:2 / 26 MX, KBVA Valettava; Keskijyrkkä, 1-kerros 1:3 / 18 KBVA, MX 13 [ ] [Lars Forstén]

14 RUSKON KAATOPAIKKA, 2003 Lemminkäisen ympäristöseminaarit 2005

15 Tiiviin asfaltin Lemproofin levitystä Ämmässuon jätteenkäsittelykeskus Espoo/Kirkkonummi

16 Tiiviit Asfaltit Lemproof levitys (KBVA) Ämmässuo 16 [ ] [Lars Forstén]

17 RUSKON KAATOPAIKKA, 2003 Lemminkäisen ympäristöseminaarit 2005

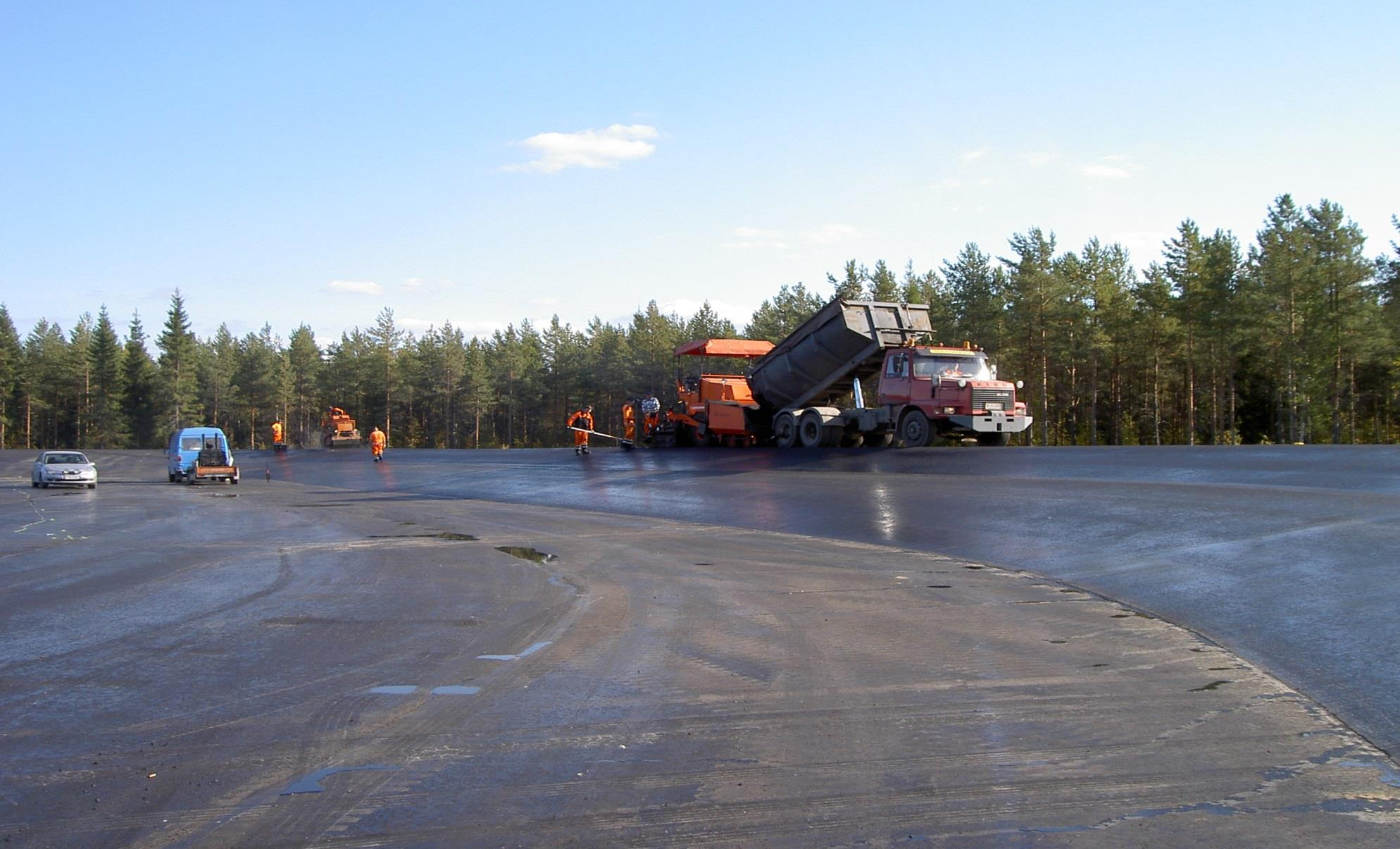

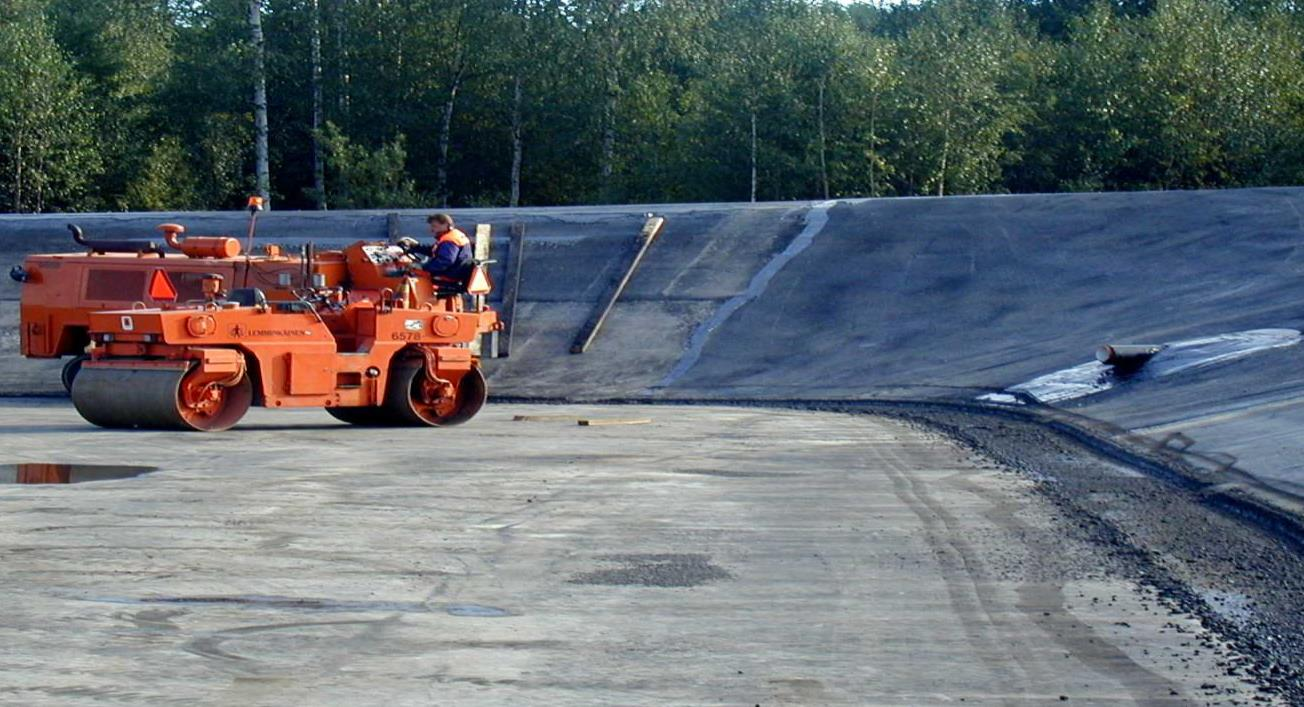

18 Tiiviin asfaltin Lemdensen levitystä Savonlinnan kaatopaikka

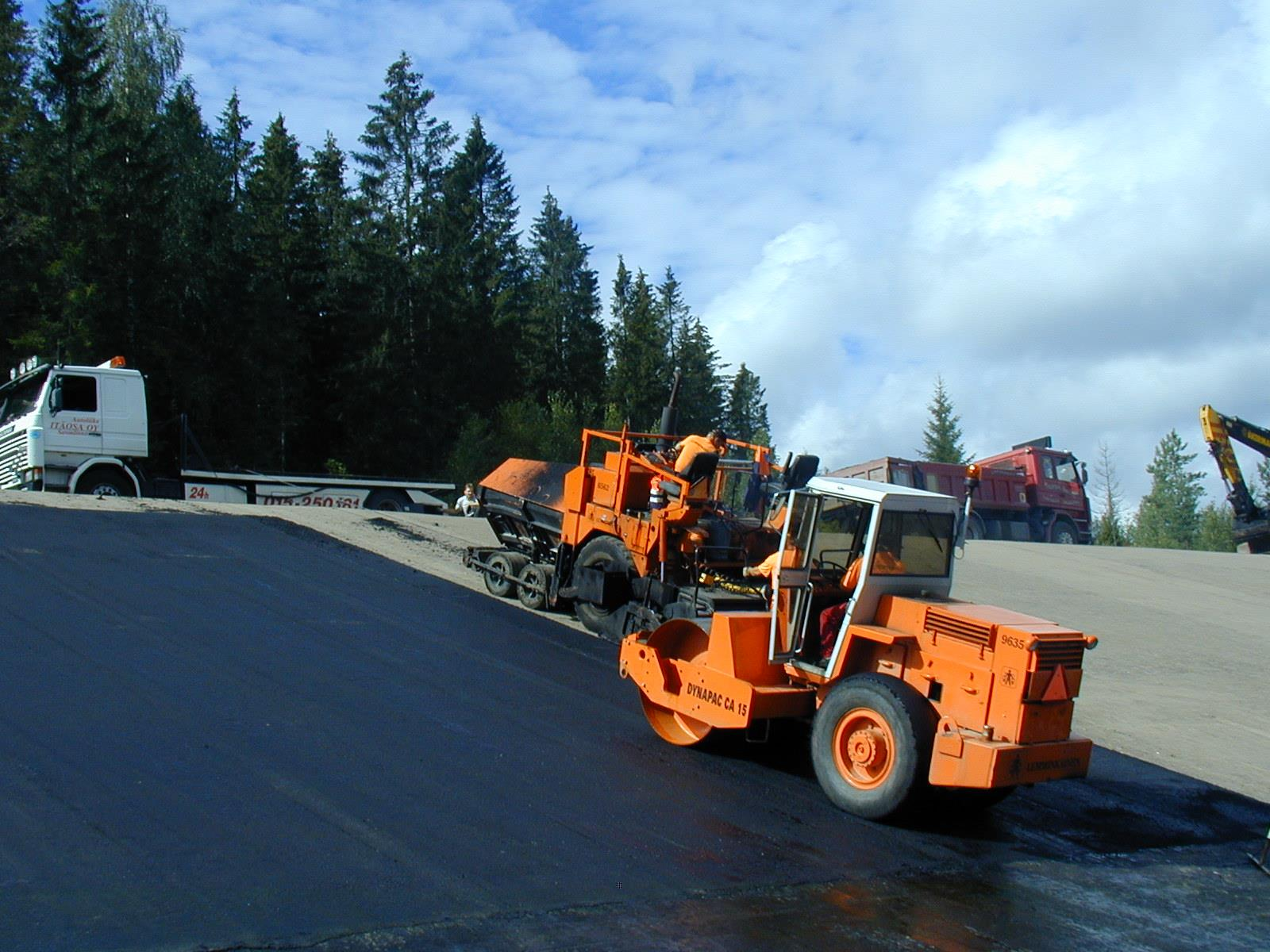

19 SAVONLINNAN KAATOPAIKKA Lemminkäisen ympäristöseminaarit 2005

20 SAVONLINNAN KAATOPAIKKA Lemminkäisen ympäristöseminaarit 2005

21 Tiiviit Asfaltit Valettava päällyste Luiskatyö Lemmastix 21 [ ] [Lars Forstén]

22 Laadunvarmistus kenttäolosuhteissa Asfalttisaumojen tiiveyden varmistus työn aikana Levityssaumat tampataan ja liimataan kuumalla bitumilla Luiskan ja pohjan sauman tiiveys varmistettu jyrsinnällä ennen pohjan pintakerroksen levitystä.

23 Laadunvarmistus kenttäolosuhteissa Ainetta rikkomattomia tiiveydenmittausmenetelmiä Troxler PDM Pavement density meter

24 Laadunvarmistus kenttäolosuhteissa Ainetta rikkomattomia tiiveydenmittausmenetelmiä Mitta-autot DOR

25 Tiiviit Asfaltit / Altaat Asfalttipäällysteitä on käytetty jo kauan vesirakentamisessa * Vesialtaat * Padot * Suotovesialtaat * Teollisuuden kemikaalialtaat * Suoja-altaat * Kemikaalien lastauspaikat (pienet altaat) Uudempi sovellutus on käyttää tiiviitä asfalttirakenteita suojaaltaissa. 25 [ ] [Lars Forstén]

26 Tiiviit Asfaltit / Altaat SOVELLUSALUE VAATIMUS- RAK.- TASO TYYPPI HUOM. Altaat, patoluiskat - Vesialtaat Eriste Asfaltti - Suotovesialtaat Eriste Yhdist. Riskin mukaan - Kemikaalialtaat Eriste Asf/Yhd. SFS/Tukes-ohj. - Suoja-altaat Eriste Asfaltti 26 [ ] [Lars Forstén]

27 SUOTOVESIALLAS Vuosaaren voimalaitos, Helsinki Hiilivaraston suotovesi Rakenne: 70 kg/m² Lemproof 11 (KBVA 11) 120 kg/m² ABK 25 Lemminkäisen ympäristöseminaarit 2004

28 Suotovesiallas (Ämmässuo)

29 Säiliöiden suoja-altaat Suoja-allas SÄILIÖ Altaan tilavuuden oltava 1,1 x säiliön tilavuus Altaan säilyttävä tiiviinä kemikaalin läpäisyä vastaan Normaalisti 2 vrk Pohjavesialueella 7 vrk

30 ASFALTIN KEMIALLINEN KESTÄVYYS Kestävä Rajoitetusti kestävä Ei kestä Laimeat epäorgaaniset hapot Orgaaniset hapot paitsi muurahais-, etikka- ja rasvahappo Emäkset Suolaliuokset Muurahaishappo Etikkahappo Väkevät epäorgaaniset hapot Rasvahappo Öljypohjaiset tuotteet Lemminkäisen ympäristöseminaarit 2004

31 Tiiviiden asfalttien vaurioitumisnopeus 50 C POR:n vaikutuksen alaisena 3,00 vaurion syvyys,mm 2,50 2,00 1,50 1,00 0,50 - Sivelymastiks i Kumibitumiv aluasfaltti Eristysmastik si aika,vrk

32 Tiiviiden asfalttien vaurioitumisnopeus bensiinin vaikutuksen alaisena vaurion syvyys,mm aika,vrk Sivelymastiksi Kumibitumivalua sfaltti Eristysmastiksi

33 Säiliöiden suoja-altaat

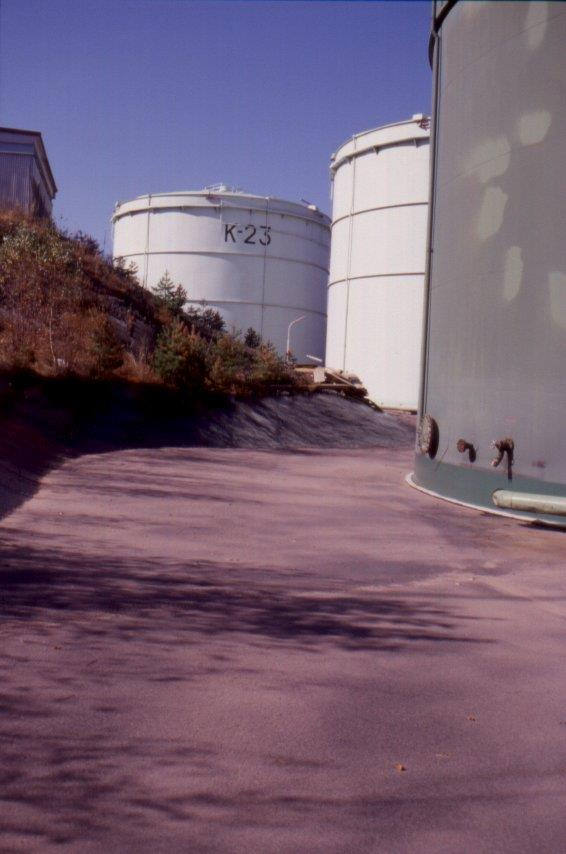

34 TIIVIIT ASFALTTIRAKENTEET Suoja-altaat; Altaat Neste Oil Oy Sköldvik Öljysäiliöiden suoja-altaat / Vallitilat Rakenne: Lemmastix 25 mm (Eristysmastiksi) Pohja-asfaltti 40 mm Murske

35 SÄILIÖIDEN SUOJA-ALTAAT Fortum Oil and Gas Oy, Kemi Lemminkäisen ympäristöseminaarit 2004

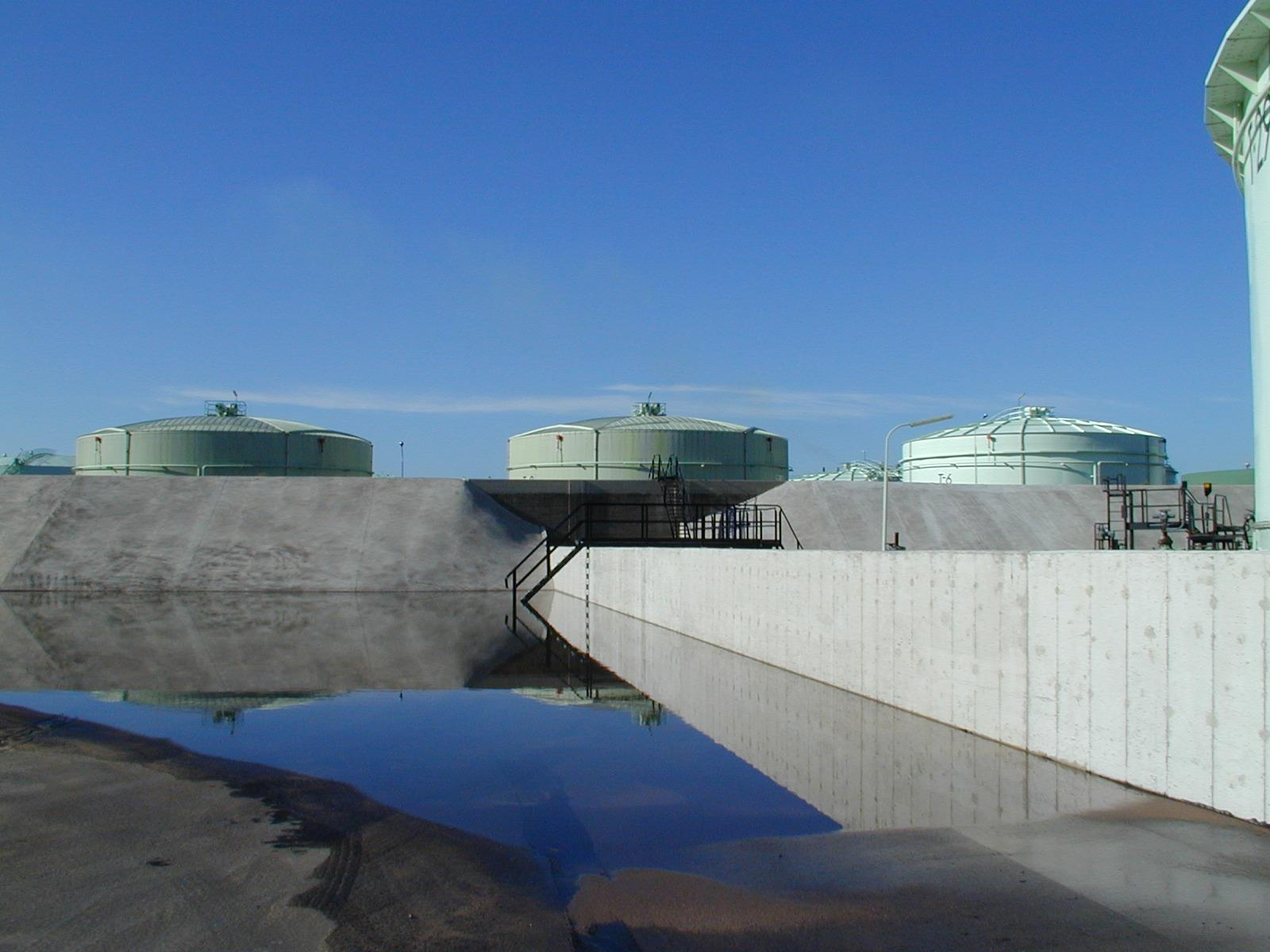

36 Vallitila, Fortum, Sköldvik Lemminkäisen ympäristöseminaarit 2004

37 Vallitila, Fortum, Sköldvik Lemminkäisen ympäristöseminaarit 2004

38 Säiliöiden suoja-altaat Fortum Oil and Gas Oy, Kemi 38

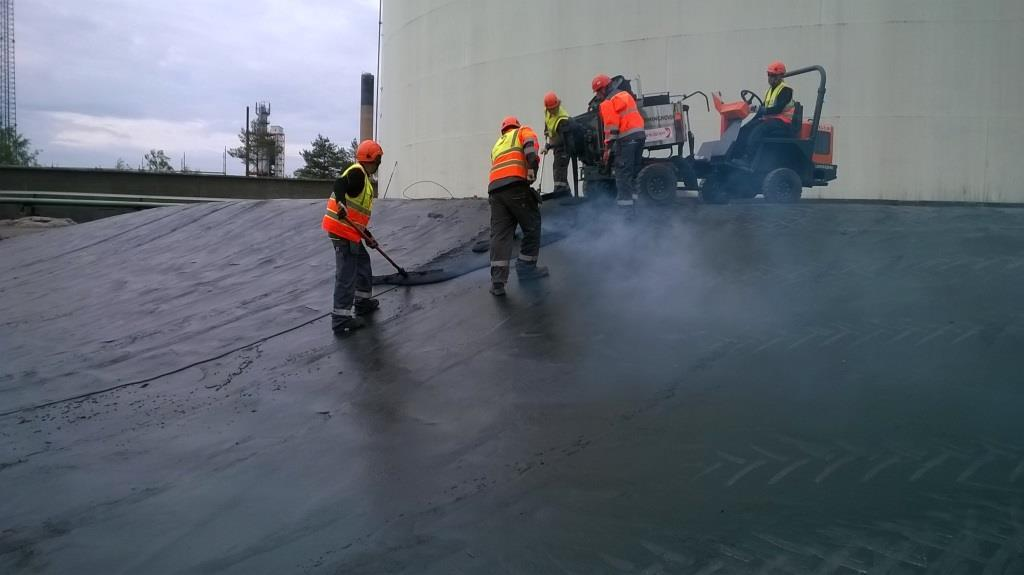

39 Tiiviit Asfaltit Valettava päällyste Luiskatyö Lemmastix 39 [ ] [Lars Forstén]

40 Säiliöiden suoja-altaat Fortum Oil and Gas Oy, Kilpilahti 40

41 Vallitila, Kemi Fortum Oil and Gas Oy. Lemminkäisen ympäristöseminaarit 2004

42 Tiiviit asfaltit / Altaat Ahtaiden tilojen eristäminen Ahtaissa tiloissa valettava päällyste on ainoa vaihtoehto Lemmastix tai Lemproof Detaljit! 42 [ ] [Lars Forstén]

43 Tiiviit Asfaltit / Altaat Allas Lohjan kp Kaltevuus lähes 1:1 Luiskien tiivistys Sivelymastiksi 43 [ ] [Lars Forstén]

44 KOMPOSTOINTIKENTTÄ, SIPOO 1994, 17 ha Lemminkäisen ympäristöseminaarit 2005

45 Tiiviit Asfaltit Kumibitumipäällysteiden pitkäaikaiskestävyys Vanhimmat kumibitumipäällysteet suojausrakenteissa ovat jo > 20 vuotta vanhoja. Metsäpirtti tehty 1994 kumibitumivaluasfaltilla (Lemproof) Toimii edelleen hyvin. KBVA on edelleen varsin joustava ja elastinen 45 [ ] [Lars Forstén]

46 Bitumiset geomembraanit ja Tiiviit asfaltit KIITOS 46 [ ] [Lars Forstén]

47 Lars Forstén Tutkimusjohtaja Lemminkäinen Infra Oy, Päällystystoiminta, Tekninen Toimisto Puh Mob
