1 Moottori Lineaariliike Lineaarijohteet Yleistä lineaarijohteista PUH, , FAX / 12

2 Yleistä OEM Automatic OY myy japanilaisen, lineaarijohteisiin erikoistuneen THK:n tuotteita. Maailman johtavan johdevalmistajan tuotteita hyödynnetään tarkkuutta vaativan teollisen tuotannon parissa. Yhtiö perustettiin vuonna 1972 ja sen katsotaan luoneen pohjan moderneille lineaarijohteille. Kun THK vuonna 1972 valmisti ensimmäiset modernit johteensa, se oli ensimmäinen yhtiö maailmassa, joka käytti pyörivää liikettä lineaariliikkeen aikaansaamiseksi. Lineaariliikettä synnyttävät järjestelmät ovat erittäin monikäyttöisiä, joten niillä on käyttökohteita käytännössä kaikilla teollisuudenaloilla. THK:n lineaarijohteissa hyödynnetään samaa periaatetta, kuin tavallisissa kuulalaakereissa. Perinteisen ruuviratkaisun sijaan THK:n johteissa johdekelkan ja kuularuuvin väliin suljetut kuulat saavat aikaan erittäin tasaisen lineaariliikkeen. Tämänkaltaisella ratkaisulla saavutetaan uskomattoman pitkä käyttöikä ja paikoitustarkkuus, sekä erittäin korkea luotettavuus. THK:n johteet ovatkin saaneet korkeimman standardin aseman, joihin kaikkia moderneja lineaarijohteita verrataan. THK:n lineaarijohteiden tuoteperhe koostuu seuraavista ryhmistä: Kuulaketjulliset johteet Perinteiset johteet Pyöröjohteet /lineaariholkit Liukujohteet Teleskooppijohteet THK:n laadukkaiden tuotteiden myötä OEM Automatic tarjoaa johderatkaisut kaikenlaisiin käyttökohteisiin. Perustuotteiden lisäksi THK:n mallistosta löytyy erikoistuotteet esimerkiksi korkeita/matalia lämpötiloja kestävät tai ruostumattomat mallit. Lisävarusteet lineaarijohteisiin PUH, , FAX / 12

3 Lineaarijohteet kuulaketjuilla Lineaarijohteet kuulaketjuilla Vuonna 1996 THK kehitti teknologiaa, jossa johteen yksittäiset laakerikuulat ovat suljettu "taskuihin" kuulaketjuun. Kehitystyön johdosta myötä syntynyt laakerointi menetelmä tekee THK:n johdevalmisteista merkittävästi tehokkaampia ja luotettavampia verrattuna tuotteisiin, joissa laakerikuulat vierivät vapaina radoillaan. Tämän teknologian yksi suurimmista eduista on myös huoltovapaus, joka on ollut äärimmäisen arvostettu ominaisuus koko historiansa ajan. Joitakin THK:n johdeteknologialla saavutettavia hyötyjä: Alhainen melutaso Kuulaketjussa olevien kuulien välillä on pieni välys, minkä ansiosta sekä kitka että melutaso pysyy erittäin alhaisena. Väljyyden vuoksi kuulat eivät myöskään pääse kulumaan, jolloin mekaniikalle haitallisia partikkeleita ei irtoa radoille. Pitkäaikainen huoltovapaus Kuularadoille sijoitetut voitelutaskut voitelevat kuulia tasaisesti, mikä antaa tuotteille erittäinen pitkät huoltovälit. Nerokas kuulateknologia tuplaa tuotteen käyttöiän ja vähentää huoltojen tarvetta merkittävästi. Näiden ansiosta THK:n tuotteet alentavat käyttökohteen käyttökustannuksia huomattavasti. Kuulaketjutuotteet Optimaaliset käyttöominaisuudet Omiin taskuihinsa suljetut kuulat muodostavat yhtenäisen, mutta väljän ketjun. Tämän johdosta mekanismi ei jumidu, jolloin johde sopii käytettäväksi äärimmäisen tasaista liikettä vaativissa töissä. Vähäinen lämmönmuodostus Lämmönmuodostus on myös erittäin alhaista, sillä kuulat eivät pääse pyörimään toisiaan vastaan. Tämän ominaisuuden edut korostuvat etenkin korkeilla työskentelynopeuksilla. PUH, , FAX / 12

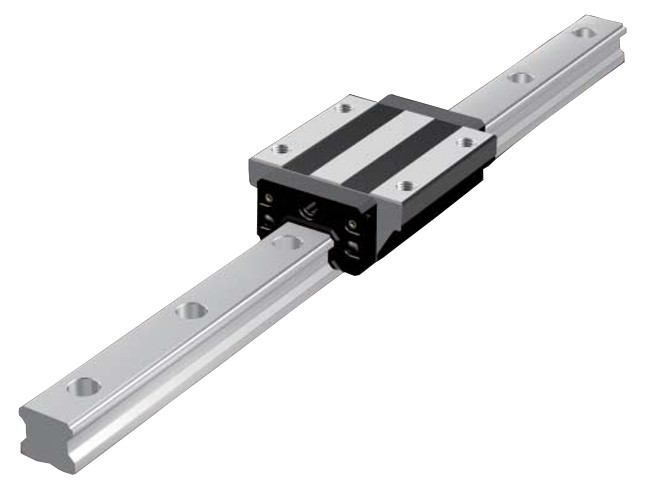

4 Kuormituksen tyyppi Tuote Kuvaus SHS Koska jokainen kuularivi on 45º kulmassa toisiinsa, tuote voidaan asentaa mihin suuntaan tahansa. Globaali standardimalli. SHW SSR SSR-mallin korkeuden ja 90º kulmissa olevat kantavat kuularadat tekevät siitä optimaalisen ratkaisun vaakatasossa tehtäviin operaatioihin. SNR SNR-mallin johteessa kuularadat on sijoitettu 90º kulmiin. Tämän ansiosta johde on äärimmäisen vakaa. SNS Nelisuuntajohde, jossa kantavat kuularadat 45º kulmissa toisiinsa nähden. Johdekelkka kestää kuormitusta niin pysty- kuin vaakasuunnassa. SRS Pienoiskoon johdemalli, joka on erittäin kevyt, kompakti ja vahvarakenteinen. SRN SRN- ja SRG-mallit ovat laakeroitu erityisillä rullalaakereilla. Mallit ovat rakenteensa ansiosta tuplasti vakaampia, kuin kuulalaakerilliset johdemallit. SRN kestää erittäin suuren kuorman ja soveltuu siten käytettäväksi etenkin raskaassa teollisuudessa. SRG SRG-malli on SRN:n tapaan suunniteltu käytettäväksi PUH, , FAX / 12

5 raskaan teollisuuden operaatioissa, joissa johteelle kohdistuu erittäin suuri kuormitus. EPF Erittäin pienikokoinen ja kompakti EPF-malli omaa pienen iskupituuden, äärimmäisen tasaisen toiminnan ja korkean tarkkuuden. PUH, , FAX / 12

6 Perinteiset lineaarijohteet Perinteiset lineaarijohteet THK:n perinteisten lineaarijohteiden tuoteperheestä löytyy sopivat johdemallit kaikkiin operaatiohin. Mallien kokoluokat vaihtelevat 1mm raideleveydestä ultra-raskaisiin malleihin, jotka kestävät jopa 760 tonnin kuormituksen! Saatavilla myös laaja mallisto kaarevia johteita ympyrämäistä lineaariliikettä vaativiin operaatiohin. What the traditional technology has in common is that the balls are free Yhteistä kaikille malliston tuotteille on laakeroinnin rakenne: laakerikuulat vierivät vapaasti kuularadoillaan, minkä vuoksi johteiden ominaisuudet eivät täysin vastaa THK:n moderneimpia johdemalleja. Malliston johteet ovat tästä huolimatta täysin kilpailukykyisiä - edullinen hinta yhdistettynä laadukkaisiin materiaaleihin tekee niistä optimaalisia operaatioihin, joissa vaaditut toleranssit ovat suhteellisen suuret. Tuotteet asiakaspalvelu@oem.fi, PUH, , FAX / 12

7 HSR Standardimitoitettu johdemalli jossa kantavat kuularadat ovat 45º kulmissa toisiinsa nähden. Tämän ansiosta kelkkaan kohdistuva kuorma jakautuu tasaisesti kaikille kuularadoille. Kelkka kestää niin pysty- kuin vaakasuuntaisen kuormituksen, minkä ansiosta johde voidaan asentaa mihin suuntaan tahansa. SR Kompakti ja matala SR-malli kestää suuremman pystysuuntaisen kuormituksen kuin vaakasuuntaisen. Soveltuu tämän vuoksi vaakasuunnassa tapahtuviin operaatioihin. NR Johdemalli NR on suunniteltu käytettäväksi erityisesti raskaan koneistuksen parissa. NR:n kuulaurat ovat tavallista syvemmät, minkä vuoksi laakerikuulien ja urien välillä oleva välys on normaalia pienempi. Poikkeuksellisen rakenteen vuoksi johde sietää tärinää ja iskuja erittäin hyvin. Mallin tukeva rakenne mahdollista suuren pystysuuntaisen kuormituskyvyn. NRS NRS-mallin johde on muutoin identtinen NR-mallin kanssa, mutta sen kelkan sisälle suljetut kuularadat ovat 45º kulmissa toisiinsa nähden. Tämän vuoksi malli kestää niin pysty- ja vaakasuuntaisen kuormituksen. HRW HRW-mallin kelkka on profiililtaan erittäin matala ja leveä. Tämän vuoksi se soveltuu erinomaisesti operaatioihin, joissa työtila on rajattu, mutta yksittäisellekin johteelle kohdistuva vääntömomentti on suuri. RSR Nämä pienoiskoon johdemallit kestävät pienen kuormituksen niin pystykuin vaakasuunnassakin. Mallit sietävät pienen vääntömomentin ja soveltuvat RSR-Z RSH kevyeseen lineaarityöskentelyyn. Saatavilla erilaisia versioita, kuten RSH-Z normaalia pidemmällä kelkalla varustetut tai ruostumattomasta teräksestä RSR-W valmistetut mallit. PUH, , FAX / 12

8 Liukujohteet Liukujohde THK:n liukujohteet ovat rakenteeltaan erilaisia muihiin johdetyyppeihin verrattuna. Ne koostuvat peräkkäisistä kiskoista, joissa johdekelkka liukuu laakerikuulien varassa. Tämän johdetyypin erityisominaisuus on muokattavuus: johdekiskoja voi asentaa peräkkäin tarpeen mukaan, joten johteen iskupituus on teoriassa rajaton. Johdekiskot ovat tarkkuusvalssattu ruostumattomasta teräksestä. Laakerikuulat ovat joko kiinteästi asennettuna johdekelkkaan tai kiskojen ylä- ja alareunoihin. Saatavilla sekä normaali lineaarimalli että korkean tarkkuuden omaavat mallit. Tuotteet PUH, , FAX / 12

9 ER Pienoiskoon liukujohde ER on erittäin pienikokoinen ja kevyt. Se on optimaalinen ratkaisu operaatioihin, jotka vaativat suurta tarkkuutta. Käyttökohteita ovat muun muassa mittauslaitteet, puolijohderakenteet sekä ohjausjärjestelmät. FBW FBW on liukujohdesarjan perusmalli. Se on kevyt, kompakti ja valmistettu valmisitettu ruostumattomasta teräksestä. Saatavilla kolme erilaista toimintamallia. FBL Teleskooppijohde FBL on saatavilla sekä kaksi- että kolmiosaisena. Tämän tyypin johteissa kiskot liukuvat sisäkkäin lineaariliikkeen aikaansaamiseksi. E15/20 Alumiinista valmistettu teleskooppijohde, joka soveltuu operaatioihin, joissa kuormitus on verrattain pieni. Erinomainen tarkkuus ja ruosteenkestävyys. Model D20 Kolmiosainen alumiinista valmistettu teleskooppijohde, joka kestää pienen kuormituksen. Raidepituudet: mm. Iskupituudet: mm. PUH, , FAX / 12

10 Erikoisjohteet PUH, , FAX / 12

11 HR HR-mallin johde sietää kuormituksen sekä pysty- että vaakasuunnassa. Johteen erikoisuuten kaksikelkkaisuus, eli raiteella kulkee kaksi kelkkaa vierekkäin. Erittäin matalaprofiilinen rakenne. Mahdollisuus säätää sisäistä toleranssia. GSR GSR:n erityisrakenne tekee siitä optimaalisen valinnan operaatioihin, joissa on vaikea saavuttaa korkea asennustarkkuus. GSR-R Muutoin identtinen edellisen kanssa, mutta raide on varustettu kiinteällä hammastuksella. JR JR-mallin I-palkin muotoinen johderaide tekee johteesta äärimmäisen jäykän. Johdetta voidaan käyttää jopa kantavana rakenteena. Johteen rakenteen ansiosta sen toimintakyky ei heikkene, vaikka asennustarkkuudessa olisi verrattain suuri toleranssi. HCR Kaareva johdemalli, josta on saatavilla monia eri kaarevuussäteellä ja kuormituskyvyllä toimivia malleja. HCR-mallin merkittävin etu liittyy juurikin sen kaarevuuteen, mikä tarjoaa lukuisia mahdollisuuksia ekaikenlaisissa operaatioissa. HMG HMG-mallissa yhdistyy sekä suora- että kaareva lineaariliike. Malli mahdollistaa PUH, , FAX / 12

12 operaatiot, jossa johdekelkan tulee liikkua edellä mainituin tavoin. PUH, , FAX / 12
