1 SYSTEM ELPRESS TUOTELUETTELO

2 Elpress liikeidea Elpress-konsernin liikeidea on toimittaa korkealuokkaisen toimituskyvyn ja tuoteosaamisen avulla laadukkaita materiaaleja ja osaamista sähköalan käyttökohteisiin lähinnä pohjoismaisille käyttäjille mutta myös kaikkialle maailmaan. Yhteystiedot Pääkonttori Elpress AB Industrivägen 15 P.O. Box 186 SE Kramfors, Sverige Tel Myyntivastaavat Area Manager Finland Tel Asiakastuki* Tel Tilaukset* Tel Fax * Tilaukset ja asiakastuki palvelee tehtaalta toistaiseksi vain Ruotsiksi ja Englanniksi. Suomeksi sinua auttaa alueen myyntivastaavat. Tämän luettelon sisällön tarkoitus on opastaa oikean tuotteen valinnassa. Se ei ole tarkoitettu käytettäväksi laatu-ohjeiden antamiseen, tuotantoon, piirustusten tai käyttöohjeiden tekemiseen tai vastaavaan. Vaadittaessa tällaista dokumentaatiota, ota yhteys lähimpään Elpress-edustajaasi, tai suoraan Elpressiin. Pidätäe oikeuden mahdollisiin painovirheisiin, vanhentuneeseen tietoihin sekä tuotemuutoksiin. Tämä luettelo on Elpress Ab:n omaisuutta. Kaikenlainen kopiointi, osittainen tai kokonaan, myös kuvien kopiointi, on kielletty ilman Elpress Ab:n lupaa.

3 SYSTEM ELPRESS Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut 1 Päätehylsyt 0,14-50 ² ja niihin kuuluvat työkalut 2 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut 3 Cu-liittimet 0, ² 4 Al- ja AlCu-liittimet ² 5 Työkalut Cu- Al- ja Alcu-liitoksille 6 Ilmajohtojatkot ja niihin kuuluvat työkalut 7 Ruuviliittimet 8 click&rip, click&heat, crimp&heat tarvikkeita kaapelijatkoihin 9 Katkaisu- ja kuorintatyökalut 10 Maadoitus 11 Yleistä 12

4 Ympäristöpolitiikka työskennellä hakeaksee parannuksia jotka vähentävät vaikutuksiae ympäristöön käyttämällä resursseja ympäristöä edistävästi, sekä vähentämällä päästöjen ja jätteiden määrää. Meidän on hyvällä marginaalilla noudatettava voimassa olevaa lainsäädäntöä. Tuotteee on suunniteltava niin, että ympäristövaikutukset minimoidaan valmistuksessa, käytössä ja käytöstä poistettaessa Lisäaineet, materiaalit ja komponentit, joilla on negatiivinen ympäristövaikutus, on asteittain vaihdettava toisiin. Prosessie, työpaikkae ja työmenetelmäe on muotoiltava ja sovitettava niin, että toimintaa voidaan ylläpitää minimaalisin ympäristövaikutuksin, ja että ihmisille aiheutuvia tapaturmia ja sairauksia vältetään. Tietojen välittäminen ja koulutus on oltava osa yrityksen normaalia aktiviteettia ympäristökysymysten kiinnostuksen lisäämiseksi on johdettava henkilökohtaiseen kehitykseen ja osallisuuteen yhtiön ympäristötyössä. Toimittajae ja toimeksisaajiee on valittava ja niihin on vaikutettava siten, että heidän on voitava edistää ympäristöpolitiikkae toteutumista. Asiakkaidee on oltava tietoisia ympäristötyöstäe, ja toimittava yhteistyökumppaneina tiedon levittämisessä ja neuvojen antamisessa jakeluketjun toimijoille, jotta tuotteitae voidaan käyttää, varastoida ja loppukäsitellä oikealla tavalla. Ympäristötyötä on jatkuvasti arvioitava. Meidän tulee suhtautua avoimesti ympäristöä kohtaan kun kyseessä on tietojen jakaminen ympäristötyöstäe ja ympäristövaikutuksestae. Ympäristötyö on johtanut siihen että Elpress mukaisesti. Sertifikaatti, numerolla FM , on kansainvälisesti tunnustetun sertifiointi- Laatu Laatu tarkoittaa Elpressille jatkuvaa pyrkimystä täyttää odotuksesi ja mieluiten ylittää ne. Mahdollistaaksee tämän, kehitäe jatkuvasti sekä itseäe, tuotteitae että asiakkaitae - jos he niin haluavat. Tieto on tärkeä korkeian laadun komponentti. Laatutyö on johtanut siihen että - kaatti, numerolla FM 20987, on kansainväl- myöntämä. Kaapeliliitoksiin voidaan soveltaa suurta määrää koestusstandardeja ja hyväksymiskäytäntöjä. Määrästä ja eri maiden eroista johtuen on kuitenkin tehtävä valintoja. Pohjoismaisilla markkinoilla Elpress käyttää ensisijaisesti ruotsalaisia standardeja sekä viime aikoina myös IEC- ja EN-standardeja jotka ovat voimassa tai tulossa voimaan Pohjoismaissa. Monessa tapauksessa on myös olemassa erityisiä hyväksyntöjä ja listauksia muilta elimiltä, kuten esim. Det Norske Veritas ja UL. IEC - International Electrical Coission - - julkaisee kansainvälisesti käypiä standardeja joilla on suuri vaikutus, vaikka eivät olekaan suoranaisesti velvoittavia. Niitä käytetään usein perustana kansainvälisissä toimituksissa. DNV - Det Norske Veritas Elpressin KR/KS/KRF/KSF-liittimet täyttävät Det Norske Veritas Offshore Standards. Liitokset on hyväksytty tiedoston nro. E-7619 mukaisesti käytettäväksi alusten asennuksissa ja liikkuvissa offshore -yksiköissä. UL on amerikkalainen standardi jolla on myös kansainvälinen hyväksyntä. Elpressin vakio Cu-liittimet tyyppiä KR/KS/KRF/ KSF ovat UL-hyväksytyt tiedoston nro. E mukaisesti. Cu-liittimet, tyyppiä KRF/KSF, ovat tarkoitetut harvasäikeiselle ja monisäikeiselle kuparijohtimelle, luokat 2 ja 5 standardin IEC mukaisesti, ja niiden käyttöalue on

5 CA TIO N FI CER CO N S U LT I N A C SE RV SYSTEM ELPRESS TI IC E AD EMY G

6 SYSTEM ELPRESS System Elpress symbolisoi kulmakiviäe turvallisuutta ja laatua. Varman liitoksen saavuttamiseksi tarjoae sertifioidut ratkaisut yhdistelmään kaapeli, liitin sekä työkalu. Asentajan tulisi suorittaa liitospuristustekniikan kurssi Elpress Academy:ssä jotta asennus olisi asianmukainen. Jos kyseessä on epästandardit ratkaisut, voit kääntyä puoleee

7 ja antaa tuotantoe ja laboratorioe varmentaa ratkaisusi. Työkalun ennaltaehkäisevä huolto on järjestelmän toimivuuden perusta. Sertifiointi, koulutus, konsultointi ja huolto ovat yhdessä System Elpress varma liitoksesi!

8

9 S CERTIFICAT A ION Valmistae koestettuja järjestelmiä sähköisiin liitoksiin ja niihin tarvittaviin työkaluihin. Saat varman liitoksen. SYSTEM ELPRESS CERTIFICATION SY S S YST S EM ELPRESS CERT R C IFICA ATION SY Tarjoae: YST Työkalun mukana toimitettavan sertifikaatin Kaapelin, liittimen ja työkalun verifioitu ja testattu yhdistelmä Sertifioidut ratkaisut asiakaskohtaiseen tuotekehitykseen Sertifiointi DNV:n sekä UL-hyväksynnän mukaisesti Kolmannen osapuolen laatu- ja ympäristösertifiointi ISO9001 ja ISO14001 mukaisesti S EM ELPRESS S

10 S SY S S SY S YST S EM ELPRESS CERT R C IFICA CERTIFICAT ATION A ION Varman liitoksen saavuttamiseksi tarjoae sertifioituja ratkaisuja kaapeli liitin työkalu yhdistelmistä. Tämä jotta voit asiakkaana tuntea turvallisuutta käyttäessäsi järjestelmääe, ja olla varma siitä että varma liitos saadaan aikaan käytettäessä tuotteitae oikein. TURVALLISUUTESI TAKIA Järjestelmään kuuluu: YST EM ELPRESS S Liitin Puristustyökalu Oikea kaapeli Koulutettu ja osaava käyttäjä Järjestelmä on kehitetty ja testattu olemassa olevien standardien ja normien mukaisesti. Tuotekehitys Asiakaskohtaiset ratkaisut Ratkaisut erikoissegmenteille Teollisuudenalae johtavaa teknologiaa Innovatiiviset tuotteet

11 Laatu- & ympäristösertifikaatit ISO ISO 9001 DNV UL

12

13 S SY S CONSULT L ING Meillä on tarvittavat resurssit voidaksesi ylläpitää korkeian laadun SYSTEM ELPRESS CONSULTING SY S S YST S EM ELPRESS L CONSULT ING Tarjoae: YST Laboratoriotestejä Ongelmien ratkaisua Teknistä ja asiakastukea Asiakaskohtaisia liittimiä ja työkaluja Auditointia ja validointia työmaallasi EM ELPRESS S

14 ELPRESS G SY S M TE C O N S U LT IN IN G C O N S U LT S SY MIKSI TE KÄÄNTYISIT M ELPRESS PUOLEEMME? Kehittäe, valmistae ja markkinoie täydellisiä liitospuristusjärjestelmiä sähköliitoksia varten yli 50 vuoden kokemuksella. Siksi meillä on tarpeisiisi ja vaatimuksiisi paras kokemus ja parhaat laitteet. Sinulla on käytettävissäsi: Tekninen osastoe, joka kehittää ratkaisuja tarpeisiisi. Tuotantoe, joka osaa valmistaa ainutlaatuisia ratkaisuja. Laboratorioe, joka voi tehdä esimerkiksi Sähköisiä koestuksia Mekaanisia koestuksia Korroosio- ja ympäristökokeita Ota meihin yhteyttä, ja anna meidän auttaa.

15

16

17 S SY ACADEMY Koulutettu henkilökuntanne varmistaa tuotteidenne ja palveluidenne lopullisen laadun. Akatemiae todistus on Sinun ja asiakkaasi välinen laatudokumentti. SYSTEM ELPRESS ACADEMY SY S S YST S EM ELPRESS ACADEMY Fokusoie seuraavalle neljälle alueelle: YST S Sähkölaitosala sekä sen asentajat Muuntajavalmistajat Vetokalusto- ja junanvalmistajat Tuulienergialaitteiden valmistajat EM ELPRESS S

18 S ACADEMY S SY S YST S EM ELPRESS ACADEMY KETÄ JA MITEN KOULUTAMME? Sähkölaitosala ja sen asentajat Muuntajavalmistajat Taso 1 Yleinen koulutus koko henkilökunnalle. Antaa yleistietoa liitospuristamisesta kaikilla aloilla. SY YST S EM ELPRESS S Taso 1 Käyttäjille jotka työskentelevät päivittäin tuotannossa. Tarkoitus on perehdyttää henkilökunta niihin erikoisehtoihin jotka ovat voimassa muuntajien valmistuksessa. Koulutukseen sisältyy: Liittimet alle 10 2 Cu-liittimet yli 10 2 Al-liittimet 16 2 lähtien Cu-haaroitukset Pulttiliitokset Syvämaadoitus Standardit ja vaatimukset Turvallisuus ja huolto Työkalujen hallinta Laskutoimituksia ja puristusten valmistelua Työskentelykäytännöt Laadun tarkastus Käytön turvallisuus Ennalta ehkäisevä huolto päivittäisessä tuotannossa Ohjelma yhdistää teorian ja käytännön sekä päättyy kirjalliseen kokeeseen. Koulutuksen päätteeksi osallistujat saavat todistuksen. Taso 2 Koulutus on tarkoitettu pääasiallisesti työnjohtajille, insinööreille, suunnittelijoille ja laadun tarkkailijoille. Kurssi antaa syvennettyä tietoa liitospuristus- ja huoltokäytännöistä. Koulutuksen päätyttyä osallistujien tietotaito osoitetaan todistuksella. Koulutus sisältää teoreettisen ja käytännön osuuden sekä päättyy kirjalliseen kokeeseen. Koulutuksen päätteeksi osallistujat saavat todistuksen. Taso 2 Koulutus on suunnattu pääasiallisesti työnjohtajille, suunnittelijoille ja laadun tarkkailijoille. Kurssi antaa perusteelliset tiedot laskutoimituksista, työkalujen valinnasta ja hallinnasta, ongelmista ja niiden ratkaisuista sekä laadun arvioinnista. Koulutuksen läpikäyminen antaa sertifioidun luvan tälle alalle. Uppföljning av certifierad personal sker efter överenskoelse.

19 Jokaisessa koulutuksessa on kaksi tasoa; peruskoulutus koko henkilökunnalle, sekä harjoittelu tarkoitettu suunnittelijoille, valvojille ja laadun tarkkailijoille. Kolutusta on myös mahdollista sovittaa niin että sisältö on sopiva yrityksesi tarpeisiin. Voit myös päättää tapahtuuko koulutus omissa tiloissasi vai Elpressin harjoittelutiloissa. Vetokaluston/junien valmistajat Taso 1 Henkilökunnan kouluttaminen niihin erikoisvaatimuksiin ja ulkoisiin ehtoihin jotka ovat voimassa raideliikennealan valmistuksessa. Koulutukseen sisältyy: Tuulienergialaitteiden valmistajat Taso 1 Henkilökunnan kouluttaminen niihin erikoisvaatimuksiin ja ulkoisiin ehtoihin jotka ovat voimassa tuulivoimaturpiinien valmistuksessa. Koulutukseen sisältyy: Työkalujen hallinta Työskentelykäytännöt Elpress Dual-teknologia Laadun tarkkailu Käytön turvallisuus Ennalta ehkäisevä huolto päivittäisessä tuotannossa Työkalujen hallinta Työskentelykäytännöt Elpress Dual-teknologia Laadun tarkkailu Käytön turvallisuus Ennalta ehkäisevä huolto päivittäisessä tuotannossa Koulutus sisältää teoreettisen ja käytännön osuuden sekä päättyy kirjalliseen kokeeseen. Koulutuksen päätteeksi osallistujat saavat todistuksen. Taso 2 Koulutus on suunnattu pääasiallisesti työnjohtajille, suunnittelijoille ja laadun tarkkailijoille. Kurssi antaa perusteelliset tiedot työkalujen valinnasta ja niiden hallinnasta, ongelmista ja niiden ratkaisuista sekä laadun arvioinnista. Koulutuksen läpikäyminen antaa sertifioidun luvan tälle alalle. Koulutus sisältää teoreettisen ja käytännön osuuden sekä päättyy kirjalliseen kokeeseen. Koulutuksen päätteeksi osallistujat saavat todistuksen. Taso 2 Koulutus on suunnattu pääasiallisesti työnjohtajille, insinööreille, suunnittelijoille ja laadun tarkkailijoille. Kurssi antaa perusteelliset tiedot työkalujen valinnasta ja niiden hallinnasta, ongelmista ja niiden ratkaisuista sekä laadun arvioinnista. Koulutuksen läpikäyminen antaa sertifioidun luvan tälle alalle. Uppföljning av certifierad personal sker efter överenskoelse.

20

21 S SY SERVICE Ennalta ehkäisevän huollon sopimukset turvaavat liitoksesi laadun SYSTEM ELPRESS SERVICE SY S S YST S EM ELPRESS R SERV ICE Tarjoae: Ennalta ehkäisevän huollon sopimuksia Sertifioitujen työkalujen kalibrointia Työkalujen korjausta ja huoltoa Liitospuristusjärjestelmien vuokrausta Varaosien myyntiä YST S EM ELPRESS S

22 S SERVICE S SY S YST S EM ELPRESS R SERV ICE MIKÄ ON SINULLE PARAS RATKAISU? Ennalta ehkäisevän huollon sopimukset Huoltoe tarjoaa joustavan ratkaisun parempaan turvallisuuteen nopean huollon ja korkean käytettävyyden avulla: Suunniteltu ja ennalta ehkäisevä huolto takaa laitteesi korkean suorituskyvyn. Säännölliset huoltovälit minimoivat yllättävät käyttökatkot havaitsemalla kaikki turvallisuus- ja toiminnalliset virheet sekä ehdottamalla toimia sellaisten ongelmien välttämiseksi. SY YST S EM ELPRESS S Säännölliset huoltovälit ovat tavallisesti 12 kuukautta kiinteällä kustannuksella. Kustannus perustuu huoltotason valintaan ja laitteeseen. Laitteen täyttäessä kalibrointivaatimukset sille annetaan sertifikaatti. Huolto voidaan suorittaa asiakkaan tiloissa. Elpress Basic Elpress Basic huoltosopimus sisältää seuraavat kohdat: Ennakoiva huolto, sertifioiva kalibrointi. Työkalun yleinen tarkastus Turvallisuusnäkökohdat yhdenmukaisuusvaatimusilmoituksen mukaisesti (yhdenmukaisuus Koneturvallisuusdirektiivin, Pienjännitedirektiivin ja EMC-vaatimusten kanssa). Toimintakoe Lisätarvikkeiden kuten puristusmuottien jne. tarkastus. Sertifikaatin antaminen Tarkastus noudattaa Elpressin lopputarkastuksen ja hyväksynnän vaatimuksia. Elpress Advance Elpress Advance huoltosopimus sisältää seuraavat kohdat: Elpress Basic + korjaava huolto Sisältää kalibroinnin ja sertifioinnin sekä kulumien korjauksen kiinteään hintaan. Sertifioitujen työkalujen kalibrointi Kalibrointi noudattaa samoja vaatimuksia ja sisältää samat kohdat kuin Elpress Basic, mutta työkalun toimittaminen kalibrointiin on asiakkaan vastuulla. Ostitko uuden tuotteen? Lähetä tuoterekisteröintilomake Elpressille, niin Elpress Basic huoltosopimus sisältyy ilmaiseksi ensiäisenä vuonna.

23

24 Muistiinpanot

25 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Eristetyt liittimet ja niihin kuuluvat työkalut 1 Yleistietoa eristetyistä liittimistä 2 Yleistietoa käsityökaluista eristetyille liittimille 3 Rengaskaapelikengät 0,1-6 ² 4 Haarukkakaapelikengät 0,1-6 ² 5 Haarukkakaapelikengät, jossa taivutettu etureuna 0,5-2,5 ² 5 Koukkukaapelikengät 0,5-2,5 ² 5 Piikkikaapelikengät 0,1-6 ² 6 Piikkikaapelikengät, litteät 0,25-6 ² 6 Jatkosholkit 0,25-6 ² 6 Jatkosholkit, lämpökutisteella 0,5-6 ² 7 Rinnakkaisjatkosholkit 0,5-6 ² 7 Lattapistokehylsyt, rullattu malli 0,1-6 ² 8 Lattapistokehylsyt, uroshaaroituksella, rullattu malli 0,5-2,5 ² 8 Lattapistokehylsyt, täysin eristetyt, rullattu malli 0,5-6 ² 9 Lattapistokkeet 0,5-6 ² 9 Huppupäätehylsyt, täysin eristetyt, 1-6 ² 9 Pyöröpistokkeet 0,25-6 ² 10 Pyöröpistokehylsyt, täysin eristetyt, 0,25-6 ² 10 Lajitelmamalaatikot 11 Harrastetyökalut eristetyille liittimille 0,5-6 ² 13 Työkalut eristetyille liittimille 0,14-2,5 ² 14 Miniforce-työkalut eristetyille liittimille 0,5-6 ² 16 Elpress Mobile - työkalut vaihdettavilla leuoilla 18 Akkukäyttöinen puristustyökalu eristetyille liittimille 0,25-10 ² 21 1:1

26 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Yleistietoa eristetyistä liittimistä Vaal.keltainen 0,1-0,5 ² Vihreä* 0,25-0,75 ² Punainen 0,5-1,5 ² Sininen 1,5-2,5 ² Keltainen 4-6 ² * tai läpinäkyvä valkoinen System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmääe, koska varma liitos saadaan aikaan kun tuotteitae käytetään oikein. Eristetyt liittimet Elpressin rengas-, haarukka- ja piikkikaapelikengät on valmistettu laadukkaasta 99,95-prosenttisesta kuparista. Lattapistoke- ja pyöröpistokehylsyt on valmistettu messingistä tai tinapronssista. Kaapelikengät on lisäksi elektrolyyttisesti tinattu parhaan korroosiosuojan saavuttamiseksi. Kaapelikengän kaula on kovajuotettu ja pehmythehkutettu, joten se voidaan puristaa mistä suunnasta tahansa. Lattapistokehylsyjen kaulaosan materiaali on kaksikertainen. Tämä takaa liitokselle hyvän vetolujuuden ja alhaisen resistanssin. Eristys Elpressin eristyshylsy valmistetaan normaalisti halogeenittomasta polykarbonaatista (PC), jonka muodonmuutosominaisuudet ovat erinomaiset. Puristamisen jälkeen se säilyttää muotonsa ja tärinäkestoisuuden jopa yli 100 C:n lämpötiloissa. Hylsyjen altistamista emäksisille aineille tulee välttää. Joissakin tuotetyypeissä on halogeeniton PAnailoneriste tai PVC-eriste. Eristehylsyn väri ilmaisee mille poikkipinta-alueelle liitin on tarkoitettu: Alla olevassa taulukossa näet Elpressin eristettyjen liittimien ominaisuudet. Huomaa että taulukko on yleistasolla, koska ympäristö, lämpltila yms. asiat voivat vaikuttaa liitokseen. Polykarbonaatti, PC, ja polyamidi, PA, ovat halogeenittomia, ts. eivät sisällä fluoria, klooria, bromia tai jodia. Eriste PA (polyamiidi) PC (polykarbonaatti) PVC (polyvinyylikloridi) Easy-entry Elpressin eristehylsy on yleensä easy entry-tyyppinen eli se ohjaa johtimen oikein kaapelikenkään. Näin eliminoidaan riski taittuneista tai ulosjäävistä säikeistä ja vältytään mahdollisilta läpilyönneiltä ja heikentyneiltä sähköominaisuuksilta. Easy-entry. Eristettyjen liittmien merkintä Elpressin eristettyihin liittimiin on merkitty logo, poikkipinta ja mahdollinen ruuvin halkaisija, työn ja tarkistusmahdollisuuksien helpottamiseksi. Eristettyjen liittimien puristuksessa Elpressin työkalut jättävät merkinnän liittimen holkkiin ja liitos on näin jälkeenpäin varmennettavissa. Lämpötila-alue Halogeenivapaa Paloluokka, UL Kyllä V Kyllä V2 60 Ei, klooria V0 Elpress-liittimillä tehtyjä liitoksia. Merkintäesimerkkejä Luettelonumero A1532R (E, FLS, G jne.) A = eristetty 15 = johdinala (1,5 ²) 32 = tunnusomaiset mitat (reikä 3,2 ) E = päätehylsy FLS = lattapistokehylsy, rullattu malli FLSF = lattapistokehylsy, kokonaan eristetty FLSH = lattapistokehylsy, uroshaaroituksella FLST = lattapistokehylsy, tinapronssi G = haarukkakaapelikenkä GB = haarukkakaapelikenkä, taivutettu H = lattapistoke HA = pyöröpistoke HO = pyöröpistokehylsy K = koukkukaapelikenkä PSK = rinnakkaisjatkosholkki R = rengaskaapelikenkä SF = litteä piikkikaapelikenkä SFK = litteä piikkikaapelikenkä, lyhyt piikki SFL = litteä piikkikaapelikenkä, pitkä piikki SFN = litteä piikkikaapelikenkä, piikki nastalla SFB = litteä piikkikaapelikenkä, taivutettu SR = piikkikaapelikenkä SRK = piikkikaapelikenkä, lyhyt SK = jatkosholkki SKW = jatkosholkki, kuumakutistesuojalla Elpressin rengaskaapelikengän liitospuristus käsityökalulla GSA :2

27 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Mekaaniset pihdit Elpress pyrkii mekaanisten puristuspihtien kehitystyössä parhaaseen laatuun ja ergonomiaan, sekä puristetun liittimen parhaisiin ominaisuuksiin. Kaikkein yksinkertaisimpia työkaluja lukuun ottamatta työkaluissa on sisäänrakennettu salpajärjestelmä, jolla varmistetaan koko puristusmenettelyn noudattaminen - tämä on aattilaistasoisen ja laadultaan varmistetun työn edellytys. Ainutlaatuiset Miniforce-työkalut määrittävät uuden käyttöergonomian tason. Voimaa tarvitaan erittäin vähän. Tarvittavaa käsipuristusvoimaa on voitu vähentää jopa 45 %. Tämä kaikki on tulosta edistyksellisestä kehitysprosessista, jossa tärkeintä on ollut työtapaturmien riskien minimointi ja paras mahdollinen ergonomia. Käsityökalut eristetyille liittimille yksinkertainen ja luonnollinen tapa vähentää kuormitusta. Elpressin työkalut ja liittimet muodostavat yhdessä liitospuristusjärjestelmän, jossa puristustuloksia valvotaan jatkuvasti alan voimassa olevien standardien, kuten SEN245010, DIN46429, BS4579:1 jne., mukaisesti. Monissa käsipihdeissä käytetään syetrisiä puristusasentoja, joten pihtejä voidaan käyttää kualtakin puolelta - tämä on tärkeää vasenkätisille. Miniforce-, D- ja 50-sarjan pihdit valmistetaaan erittäin laadukkaasta, karkaistusta teräksestä, joka mustaoksidoidaan ja lasermerkitään. huomioon. Tämän jälkeen kiinnitetään huomiota säännöllisiin tarkistuksiin, joissa mahdolliset muutokset voidaan havaita ja korjata. Sertifikaatti osoittaa, että jokainen yksittäinen työkalu täyttää ne vaatimukset, jotka on asetettu työkalun perustason erittelyssä. Sertifikaatti ilmoittaa, mitkä ovat tärkeiät noudatettavat ominaisuudet. Elpressin huolto-osasto tarjoaa mahdollisuuden työkalujen jatkuvaan laaduntarkkailuun. 1 Elpress Mobile, aattilaisen työkalu vaihdettavilla puristusleuoilla asentajalle tai huoltoteknikolle. Miniforce tyyppi C:ssä on pideät kahvat, jotka helpottavat työskentelyä kahden käden otteella, mikä on usein Puristustyökalujen sertifiointi Mitä sertifioie? Puristustyökalun sertifiointi merkitsee sitä, että jokainen yksittäinen työkalu dokumentoidaan loppukokoonpanon ja -tarkistuksen yhteydessä seuraavien tekijöiden suhteen: kahvapuristusvoima, joka on se voima, joka tarvitaan laukaisemaan salpa, jolla estetään puristuksen lopettaminen liian aikaisin. puristusaukkokorkeudet, eli suurin korkeusmitta, joka voidaan syöttää kuhunkin aukkoon, kun leuat on puristettu yhteen. Työkalun mukana tuleva sertifikaatti. Mihin sertifiointia tarvitaan? Pihtien mukana tuleva sertifikaatti täyttää monta eri tehtävää: puristustyökalut otetaan usein käyttöön hankittaessa laatuohjausjärjestelmä. Tällöin työkalun status on tietenkin otettava ensiäiseksi 1:3

28 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut ² Rengaskaapelikengät 0,1-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. Luettelonro S-nro Ruuvi W d t L 1 L s Työkalusuositus Kpl/ pak. Eriste 0,1-0,5 A0522R M2,5 5,4 2,0 0,5 14,0 16,0 6 DSA PA* 0,1-0,5 A0532R M3 5,4 2,0 0,5 14,0 16,0 6 DSA PA* 0,1-0,5 A0543R M4 7,0 2,0 0,5 16,0 19,0 6 DSA PA* 0,1-0,5 A0553R M5 8,0 2,0 0,5 15,0 19,0 6 DSA PA* 0,25-0,75 A0832R M3 5,5 3,2 0,5 15,0 18,0 7 DSA PC 0,25-0,75 A0837R M3,5 6,2 3,2 0,5 17, DSA PC 0,25-0,75 A0843R M4 7,5 3,2 0,5 17, DSA PC 0,25-0,75 A0853R M5 9 3,2 0,5 17, DSA PC 0,5-1,5 A1532R M3 5,5 4,0 0,7 16,0 19,0 7 GSA PC 0,5-1,5 A1537R M3,5 6,0 4,0 0, ,0 7 GSA PC 0,5-1,5 A1543R M4 7,0 4,0 0, ,5 7 GSA PC 0,5-1,5 A1553R M5 9,0 4,0 0, ,5 7 GSA PC 0,5-1,5 A1565R M6 11,0 4,0 0,7 20, GSA PC 0,5-1,5 A1585R M8 14,0 4,0 0, ,5 7 GSA PC 0,5-1,5 A1510R M10 16,5 4,0 0, ,5 7 GSA PC 1,5-2,5 A2532R M3 5,5 4,5 0,8 16, GSA PC 1,5-2,5 A2537R M3,5 6,0 4,5 0, GSA PC 1,5-2,5 A2543R M4 7,0 4,5 0,8 17, GSA PC 1,5-2,5 A2553R M5 9,0 4,5 0,8 18, GSA PC 1,5-2,5 A2565R M6 11,0 4,5 0,8 20, GSA PC 1,5-2,5 A2585R M8 14,0 4,5 0, ,5 8 GSA PC 1,5-2,5 A2510R M10 16,5 4,5 0, ,5 8 GSA PC 1,5-2,5 A2513R M12 19,0 4,5 0, GSA PA 4-6 A4643R M4 7,8 6,4 1,0 20,5 24,5 9 GSA PC 4-6 A4653R M5 9,0 6,4 1,0 20, GSA PC 4-6 A4665R M6 11,0 6,4 1, ,5 9 GSA PC 4-6 A4685R M8 14,0 6,4 1,0 23,8 30,8 9 GSA PC 4-6 A4610R M10 17,0 6,4 1,0 25, GSA PC 4-6 A4613R M12 19,2 6,8 1, GSA PVC** t = levyn paksuus, s = kuorintapituus, * ei easy-entry, ** easy-entry Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 1:4

29 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Haarukkakaapelikengät 0,1-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. 1 ² Luettelonro S-nro Ruuvi W d t L 1 L s Työkalusuositus Kpl/ pak. Eriste 0,1-0,5 A0532G M3 5,0 2,0 0,5 14,0 16,0 6 DSA PA* 0,25-0,75 A0832G M3 5,5 3,2 0,5 15,0 18,0 7 DSA PC 0,25-0,75 A0837G M3,5 6,2 3,2 0,5 17, DSA PC 0,25-0,75 A0843G M4 6,2 3,2 0,5 17, DSA PC 0,5-1,5 A1532G M3 5,5 4,0 0,7 16, GSA PC 0,5-1,5 A1537G M3,5 6,2 4,0 0,7 17, GSA PC 0,5-1,5 A1537GS M3,5 5,5 4,0 0, ,2 7 GSA PC 0,5-1,5 A1543G M4 7,0 4,0 0,7 17, GSA PC 0,5-1,5 A1553G M5 9,0 4,0 0, ,5 7 GSA PC 0,5-1,5 A1565G M6 11,0 4,0 0, ,5 7 GSA PC 1,5-2,5 A2532G M3 5,5 4,5 0,8 15,0 18,0 8 GSA PC 1,5-2,5 A2537G M3,5 6,2 4,5 0,8 17, GSA PC 1,5-2,5 A2537GS M3,5 5,5 4,5 0, ,2 8 GSA PC 1,5-2,5 A2543G M4 7,0 4,5 0,8 17, GSA PC 1,5-2,5 A2553G M5 9,0 4,5 0, GSA PC 1,5-2,5 A2565G M6 11,0 4,5 0,8 19, GSA PC 4-6 A4643G M4 7,8 6,4 1, GSA PC 4-6 A4653G M5 9,0 6,4 1,0 20, GSA PC 4-6 A4665G M6 11,0 6,4 1,0 21, GSA PC 4-6 A4685G M8 14,0 6,4 1, GSA PC 4-6 A4610G M10 18,0 6,4 1, GSA PA t = levyn paksuus, s = kuorintapituus, * ei easy-entry ² Haarukkakaapelikengät, jossa taivutettu etureuna 0,5-2,5 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. Luettelonro S-nro Ruuvi W d t L 1 L s Työkalusuositus Kpl/ pak. Eriste 0,5-1,5 A1537GB M3,5 6,2 4,0 0,7 17, GSA PC 0,5-1,5 A1543GB M4 6,2 4,0 0,7 17, GSA PC 1,5-2,5 A2543GB M4 6,2 4,5 0,8 17, GSA PC 1,5-2,5 A2553GB M5 9,0 4,5 0,8 17,5 22,5 7 GSA PC t = levyn paksuus, s = kuorintapituus ² Koukkukaapelikengät 0,5-2,5 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. Luettelonro S-nro Ruuvi W d t L 1 L s Työkalusuositus Kpl/ pak. 0,5-1,5 A1543K M4 7 4,0 0, ,5 7 GSA PC 1,5-2,5 A2543K M4 7,5 4,5 0, GSA PC t = levyn paksuus, s = kuorintapituus Eriste Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 1:5

30 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut ² Piikkikaapelikengät 0,1-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. S-nro W d L 1 L s Kpl/ pak. Eriste 0,1-0,5 A0514SR ,4 2,0 8,0 18, DSA0115 PA* 0,25-0,75 A0819SR ,8 3,2 12, DSA0115 PC 0,25-0,75 A0819SRK ,8 3,2 8,5 18, DSA0115 PC 0,5-1,5 A1519SR ,7 4,0 12, GSA0760 PC 0,5-1,5 A1519SRK ,7 4,0 8,5 18, GSA0760 PC 1,5-2,5 A2519SR ,9 4,5 11,5 21, GSA0760 PC 1,5-2,5 A2519SRK ,9 4,5 8,5 18, GSA0760 PC 4-6 A4630SR ,7 6,4 14, GSA0760 PC s = kuorintapituus, * ei easy-entry ² Piikkikaapelikengät, litteät 0,25-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. S-nro W d t L 1 L s Kpl/ pak. Työkalusuositus Eriste 0,25-0,75 A0825SFK ,5 3,2 0,5 10, DSA0115 PC 0,5-1,5 A1518SFL ,3 4,6 0,8 18, GSA0760 PVC* 0,5-1,5 A1529SF ,9 4,0 0,7 12, GSA0760 PC 0,5-1,5 A1529SFN ,9 4 0, GSA0760 PC** 0,5-1,5 A1530SFB ,0 4,5 0,8 17, GSA0760 PVC* 1,5-2,5 A2524SFL ,4 4,5 0,8 18, GSA0760 PVC* 1,5-2,5 A2529SF ,9 4,3 0,7 11,5 21, GSA0760 PC 1,5-2,5 A2529SFN ,9 4,3 0, GSA0760 PC** 1,5-2,5 A2530SFB ,6 0,7 17, GSA0760 PVC* 4-6 A4640SF ,7 1,0 13, GSA0760 PVC* 4-6 A4645SFB ,5 6,7 1, GSA0760 PVC* t = levyn paksuus, s = kuorintapituus, * ei easy-entry, ** nastalla ² Jatkosholkit 0,25-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kontaktihylsy valmistettu Cu-putkesta. Halogeeniton PC-eriste ilman easy-entry-ominaisuutta. Luettelonro Työkalusuositus Luettelonro Luettelonro S-nro d L s Kpl/ pak. Työkalusuositus 0,25-0,75 A0824SK ,9 24, DSA0115 PC 0,5-1,5 A1525SK , GSA0760 PC 1,5-2,5 A2527SK , GSA0760 PC 4-6 A4652SK , GSA0760 PC s = kuorintapituus Eriste Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 1:6

31 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut ² Jatkosholkit, lämpökutisteella 0,5-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kontaktihylsy valmistettu Cu-putkesta. Eristeen sisäpuolella on sulateliimaa. S-nro d L s Kpl/ pak. Työkalu - suositus 0,5-1,5 A1535SKW , GSW0560C PA 1,5-2,5 A2535SKW , GSW0560C PA 4-6 A4650SKW , GSW0560C PA s = kuorintapituus Eriste 1 Puristamisen ja kuumailmapistoolilla läittämisen jälkeen saadaan nestetiivis liitos, joka on liimattu kaapelieristettä ja jatkosholkkia vasten. Yhteensä ² Rinnakkaisjatkosholkit 0,5-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kontaktihylsy valmistettu Cu-putkesta. Eriste halogeeniton PA. Luettelonro Luettelonro S-nro d L s Kpl/ pak. Työkalusuositus 0,5-1,5 A1515PSK ,2 17, GSA0760 PA 1,5-2,5 A2517PSK , GSA0760 PA 4-6 A4634PSK , GSA0760 PA s = kuorintapituus PSK-tyyppi puristetaan GSA0760 (C):llä ja kahdella puristuksella. Eriste Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 1:7

32 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut ² Lattapistokehylsyt, rullattu malli 0,1-6 ² Tiedot: messinki, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ovat halogeenivapaa. S-nro d L Lattapistoke s Kpl/ pak. Työkalusuositus Eriste 0,1-0,5 A0503FLS ,3 16,0 2,8x0, DSA0115 PVC* 0,1-0,5 A0503FLS ,3 16,0 2,8x0, DSA0115 PVC* 0,5-1,5 A1503FLS ,3 18,5 2,8x0, GSA0760 PC 0,5-1,5 A1503FLS ,3 18,5 2,8x0, GSA0760 PC 0,5-1,5 A1505FLS ,7 19,0 4,8x0, GSA0760 PVC* 0,5-1,5 A1505FLS ,7 19,0 4,8x0, GSA0760 PVC* 0,5-1,5 A1507FLS ,0 20 6,3x0, GSA0760 PC 0,5-1,5 A1507FLST ,0 20 6,3x0, GSA0760 PC** 1,5-2,5 A2505FLS ,4 19,0 4,8x0, GSA0760 PVC* 1,5-2,5 A2505FLS ,4 19,0 4,8x0, GSA0760 PVC* 1,5-2,5 A2507FLS ,5 20 6,3x0, GSA0760 PC 1,5-2,5 A2507FLST ,5 20 6,3x0, GSA0760 PC** 1,5-2,5 A2508FLS ,3 24 8,4x0, GSA0760 PVC* 4-6 A4607FLS ,4 24 6,3x0, GSA0760 PC 4-6 A4609FLS ,2 31 9,5x1, GSA0760 PVC* s = kuorintapituus, * ei easy-entry, ** Valmistettu tinapronssista (fosforipronssi) *** juottamaton vahvikehylsyllä, ei easy-entry. ² Lattapistokehylsyt, uroshaaroituksella, rullattu malli 0,5-2,5 ² Tiedot: messinki, tinattu Cu/Sn. Ei easy-entry-ominaisuutta. Luettelonro Luettelonro S-nro d L Lattapistoke s Kpl/ pak. Työkalusuositus Eriste 0,5-1,5 A1507FLSH ,7 22 6,3x0, GSA0760 PVC* 1,5-2,5 A2507FLSH ,3 22 6,3x0, GSA0760 PVC* s = kuorintapituus, * juottamaton vahvikehylsyllä Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 1:8

33 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Lattapistokehylsyt, täysin eristetyt, rullattu malli 0,5-6 ² Tiedot: messinki, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. ² S-nro d L Lattapistoke s Kpl/ pak. Työkalusuositus Eriste 0,5-1,5 A1503FLSF ,8 19,3 2,8x0, GSA0760 PA* 0,5-1,5 A1503FLSF ,8 19,3 2,8x0, GSA0760 PA* 0,5-1,5 A1505FLSF ,6 20,2 4,8x0, GSA0760 PA* 0,5-1,5 A1505FLSF ,6 20,2 4,8x0, GSA0760 PA* 0,5-1,5 A1507FLSF ,0 21 6,3x0, GSA0760 PC 1,5-2,5 A2505FLSF ,9 19,5 4,8x0, GSA0760 PA* 1,5-2,5 A2505FLSF ,9 19,5 4,8x0, GSA0760 PA* 1,5-2,5 A2507FLSF ,5 21 6,3x0, GSA0760 PC 4-6 A4607FLSF ,3 26 6,3x0, GSA0760 PA* s = kuorintapituus, * juottamaton vahvikehylsyllä, ei easy-entry. 1 ² Lattapistokkeet 0,5-6 ² Tiedot: messinki, tinattu Cu/Sn, kovajuotettu kaulaosa. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. S-nro d L Latta s Kpl/ pak. Työkalusuositus Eriste 0,5-1,5 A1507H ,0 22 6,3x0, GSA0760 PC 1,5-2,5 A2507H ,5 22 6,3x0, GSA0760 PC 4-6 A4607H ,3 25 6,3x0, GSA0760 PVC* s = kuorintapituus, * juottamaton vahvikehylsyllä, ei easy-entry. ² Huppupäätehylsyt, täysin eristetyt, 1-6 ² Tiedot: Cu, tinattu Cu/Sn. Luettelonro Luettelonro Luettelonro S-nro d L 1 L s Kpl/ pak. Työkalusuositus 1-3 A2500E ,4 8,0 15, GSA0760 PA 4-6 A4600E ,2 9,0 17, GSA0760 PA s = kuorintapituus Eriste Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 1:9

34 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut ² Pyöröpistokkeet 0,25-6 ² Tiedot: messinki/cu, tinattu Cu/Sn. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. S-nro d L Pyöreä nasta s Kpl/ pak. Työkalusuositus Eriste 0,25-0,75 A0802HA ,6 26 2, DSA0115 PA* 0,5-1,5 A1504HA ,0 22 4, GSA0760 PC 1,5-2,5 A2505HA ,3 20 5, GSA0760 PVC* 4-6 A4605HA ,6 26 5, GSA0760 PA* s = kuorintapituus, * juottamaton vahvikehylsyllä, ei-easy-entry. ² Pyöröpistokehylsyt, täysin eristetyt, 0,25-6 ² Tiedot: messinki/cu, tinattu Cu/Sn. PC-eristeissä easy-entry, PC ja PA ovat halogeenivapaita. Luettelonro Luettelonro S-nro d L Pyöröpistike s kpl/ pak. Työkalusuositus Eriste 0,25-0,75 A0802HO ,9 24 2, DSA0115 PA* 0,5-1,5 A1504HO ,0 25 4, GSA0760 PC** 1,5-2,5 A2505HO ,3 26 5, GSA0760 PVC* 4-6 A4605HO ,5 27 5, GSA0760 PA* s = kuorintapituus, * juottamaton vahvikehylsyllä, ei easy-entry. ** valmistettu tinapronssista (fosforipronssi), easy-entry-ominaisuudella. Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 1:10

35 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Lajitelmamalaatikot PL1001 S-nro Elpressin lajitelmalaatikko, joka on suunniteltu sähkömekaanisia pajoja ja huoltokorjaamoja varten. 1 Ominaisuudet: laatikko on ABS-muovia, sisäosa styreenimuovia 29 lokeroa 1000 eristettyä liitintä 0,5-6 ² kytkentärimat puristustyökalu GSA0760 Miniforce kuorintapihdit SCT001 paino 3,9 kg pituus 380, leveys 298, korkeus 72 PL451M S-nro Elpressin lajitelmalaatikko aattityötä varten. Ominaisuudet: laatikko on polypropeenimuovia, sisäosa styreenimuovia 11 lokeroa 350 eristettyä liitintä 0,5-6 ² 2 kytkentärimaa puristustyökalu GSA0760 Miniforce kuorintapihdit SCT001 paino 1,5 kg pituus 240, leveys 215, korkeus 60 1:11

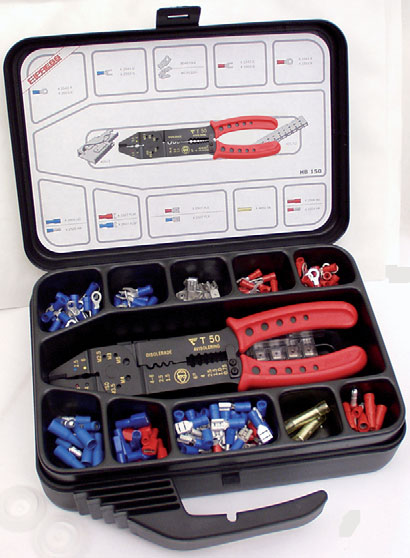

36 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut PL450 S-nro Elpressin lajitelmalaatikko harrastekäyttöä varten. Ominaisuudet: laatikko on polypropeenimuovia, sisäosa styreenimuovia 11 lokeroa 350 eristettyä liitintä 0,5-6 ² 2 kytkentärimaa T50 puristustyökalu harrastekäyttöön, puristaa, leikkaa ja kuorii 6 ² asti sekä katkaisee ruuveja M2,5-M5 paino 1,1 kg pituus 240, leveys 215, korkeus 60 HB150 S-nro Elpressin lajitelmalaatikko harrastekäyttöä varten. Ominaisuudet: laatikko on polypropeenimuovia, sisäosa styreenimuovia 11 lokeroa 150 eristettyä liitintä 0,5-6 ² 2 kytkentärimaa T50 puristustyökalu harrastekäyttöön, puristaa, leikkaa ja kuorii 6 ² asti sekä katkaisee ruuveja M2,5-M5 paino 0,80 kg pituus 240, leveys 215, korkeus 60 1:12

37 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Harrastetyökalut eristetyille liittimille 0,5-6 ² Puristus, katkaisu ja kuorinta 1 Ominaisuudet: valmistettu laatuteräksestä, puolipehmeät kahvat puristusvälit on selvästi merkitty pihdeissä ei ole salpatoimintoa katkaisee 6 ² asti kuorii 6 ² asti katkaisee ruuveja M2,5-M5 Puristusalue 0,5-6 ² T50 Puristusmuodot T50 S-nro Harrastepihdit. Ominaisuudet: puristaa 0,5-6 ² eristetyt liittimet ja eristämättömät liittimet 1,5-6 ² punaiset kahvat Alue Luettelonro S-nro Puristusmuodot Paino Pituus 0,5-6 ² T soikea/nasta 0,200 kg 225 T51 Puristusmuodot T51 S-nro Harrastepihdit. Ominaisuudet: puristaa 0,5-6 ² eristetyt liittimet ja pyöröpuristaa eristämättömät liittimet 0,5-2,5 ² keltaiset kahvat Alue Luettelonro S-nro Puristusmuodot Paino Pituus 0,5-6 ² T soikea/rullaus 0,200 kg 225 T52 Puristusmuoto T52 S-nro Harrastepihdit. Ominaisuudet: pyöröpuristaa eristämättömät liittimet 0,5-6 ² vihreät kahvat Alue Luettelonro S-nro Puristusmuoto Paino Pituus 0,5-6 ² T rullaus 0,200 kg 225 1:13

38 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Työkalut eristetyille liittimille 0,14-2,5 ² (sertifikaatilla) Ominaisuudet: puristusvälit on selkeästi merkitty pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu SEN :n vaatimusten mukaan Elpressin liittimillä salpatoiminto takaa täydellisen puristuksen hätälaukaisu, jos puristusjakso täytyy keskeyttää ainutlaatuinen muotoilu tekee työkaluista ohuita ja joustavia täydelliseen puristukseen vaaditaan vain vähän lihasvoimaa sopii oikea- ja vasenkätisille kestää vähintään puristusta toimitetaan setifikaatilla yksinkertaista laaduntarkkailua varten Puristusalue 0,14-1,5 ² DSA0115 DSA0115 S-nro Puristuspihdit eristettyjen liittimien syetristä puristusta varten. Ominaisuudet: kalibrointi on yksinkertaista tulkin avulla, ESAQ Puristusmuoto Alue Luettelonro S-nro Puristusmuodot Paino Pituus x Leveys 0,14-1,5 ² DSA soikea, syetrinen 0,445 kg 192 x 66 Puristusalue 0,5-2,5 ² DSA0725 DSA0725 S-nro Puristuspihdit eristettyjen liittimien syetristä puristusta varten. Ominaisuudet: kalibrointi on yksinkertaista tulkin avulla, ESAQ Alue Luettelonro S-nro Puristusmuodot Paino Pituus x Leveys Puristusmuoto 0,5-2,5 ² DSA soikea, syetrinen 0,449 kg 192 x 66 1:14

39 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut ESAQ0760 ESAQ tulkki S-nro Tarkastustulkki seuraavien pihtien leukoja varten: DSA0115, DSA0725, GSA0760(C), GSEA0340C. Ominaisuudet: kahvaosa Ø 8 työkalun leukavälien helppo tarkastus helppo käyttää, koska tulkissa GO- ja NO GO -asento pihdin jokaista leukaväliä varten. Elpressiltä saa lisätietoja kalibroinnista ja laadunohjauksesta Alue Luettelonro S-nro Paino Pituus 0,5-2,5 ² ESAQ tulkki ,250 kg 55 1 Pihti DSA0115 DSA0725 GSA0760(C) GSEA0340(C) Leukavälit 1:15

40 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Miniforce-työkalut eristettyjä liittimiä 0,5-6 ² ja päätehylsyjä 0,25-4 ² (sertifikaatilla) varten Ominaisuudet: salpatoiminto, joka laukeaa vasta, kun puristus on valmis hätälaukaisu, jos puristusjakso täytyy keskeyttää syetriset ja selvästi merkityt puristusvälit pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu Elpressin liittimillä SEN-standardin vaatimusten mukaan ainutlaatuinen mekanismi, joka vähentää suurinta tarvittavaa kahvavoimaa 450 N:sta aina 200 N:iin (malli C) ergonominen kahva, joka sopii kaikille käyttäjille maksimoi työn laadun vähentää työperäisten vaojen vaaraa kevyt ja joustava kestävyydestä tinkimättä mallissa C on erityisen pitkät kahvat kahden käden otetta varten kestää vähintään puristusta toimitetaan sertifikaatilla yksinkertaista laaduntarkkailua varten Puristusalue 0,25-4 ² GSEA0340C GSEA0340C S-nro Miniforce-pihdit, joilla puristetaan eristettyjä liittimiä 0,5-2,5 ² sekä eristettyjä ja eristämättömiä päätehylsyjä 0,25-4 ². Puristusmuodot Alue Luettelonro S-nro Puristusmuodot Paino 0,25-4 ² GSEA0340C soikea, syetrinen, trapetsi Pituus x Leveys 0,493 kg 256 x 80 Puristusalue 0,5-6 ² GSW0560C GSW0560C S-nro Miniforce-pihdit, joilla puristetaan jatkosholkkeja lämpökutiste-eristyksellä, tyyppi SKW. Alue Luettelonro S-nro Puristusmuodot Paino Pituus x Leveys Puristusmuoto 0,5-6 ² GSW0560C soikea, syetrinen 0,493 kg 256 x 80 1:16

41 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut GSA0760 GSA0760C Puristusmuoto GSA0760 ja GSA0760C S-nro (GSA0760), (GSA0760C) Miniforce-pihdit eristettyjen liittimien 0,5-6 ² syetristä puristamista varten. Ominaisuudet: paikannin, joka pitää kaapelikengän oikeassa asennossa puristuksen yhteydessä ja helpottaa työtä esimerkiksi ahtaissa tiloissa kalibroidaan helposti tulkilla ESAQ0760 Alue Luettelonro S-nro Puristusmuodot Paino Pituus x Leveys 0,5-6 ² GSA soikea, syetrinen 0,5-6 ² GSA0760C soikea, syetrinen 0,433 kg 203 x 76 0,493 kg 256 x 80 1 GSA0760 paikannin Seuraa vaiheita (1) ja (2), kun kaapelikenkä kiinnitetään pihtien GSA0760(C) ohjaimeen. 1:17

42 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Elpress Mobile - työkalut vaihdettavilla leuoilla Aattityökalu vaihdettavilla leuoilla asennustyöhön ja DataCom sovelluksiin. Ominaisuudet: Luotettava, turvallinen, taloudellinen ja ergonominen työkalu Rinnakkaispuristusliike, testattu puristukseen, N:n puristusvoima Puristusleuan vaihto yhdellä otteella - nopeasti ja helposti Leukapari on aina yhdessä ja se säilytetään omassa pitimessään. Laaja puristusleukojen valikoima mahdollistaa kaikkien sovellusten puristamisen yhdellä työkalun rungolla Elpress mobile, vain runko. Elpress Mobilesta on neljä perusversiota: Elpress Mobile S-nro Mobile käsipuristin (vain runko). Varustettava puristusleuoilla. Luettelonro S-nro Paino Pituus x Leveys Elpress Mobile ,554 kg 234 x 64 Mobile Installation S-nro Käsipihdit kahdella vaihdettavalla leukaparilla: OAA0525, eristettyjen liittimien 0,5-2,5 ² puristamiseen OEB0210, päätehylsyjen puristamiseen 0,25-10 ² Pihdit toimitetaan siihen kuuluvilla leuoilla kuplapakkauksessa Luettelonro S-nro Paino Pituus x Leveys Elpress mobile + puristusleuat OAA0525 ja OEB0210. Mobile Installation ,694 kg 234 x 64 1:18

43 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Mobile DataCom S-nro Käsipihdit kahdella vaihdetavalla leukaparilla: 1 OMP45, modulaariliittimien puristamiseen, RJ45-liittimet OCC1113, koaksiaaliliittimet RG58, 59, 62, 71 puristamiseen Pihdit toimitetaan siihen kuuluvilla leuoilla kuplapakkauksessa Luettelonro S-nro Paino Pituus x Leveys Elpress Mobile + leuat OMP45 ja OCC1113. Mobile DataCom ,659 kg 234 x 64 Mobile Solar Kit S-nro Käsipihdit kahdella vaihdetavalla leukaparilla: OMS4, rullapuristus liittimille 2,5-6,0 ² joissa on Ø 4 hylsy OMS3, nelikulmapuristus liittimille 2,5-6,0 ² joissa on Ø 3 hylsy OMSL, nelikulmapuristus liittimille, 2,5-6,0 ² Luettelonro S-nro Paino Pituus x Leveys Elpress Mobile + leuat OMS4, OMS3 ja OMSL. Mobile Solar Kit ,722 kg 234 x 64 Kuorintatyökalu LOKE. Mobile Box S-nro Laatikko mobiletyökalulle sekä 5-6 leukaparille. Työkalu ja leuat tilataan erikseen. Luettelonro S-nro Paino Pituus x Leveys Korkeus Mobile Box ,32 kg 246 x ,5 Leukavailkoima katso seuraava sivu. 1:19

44 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Voit täydentää sarjaasi seuraavilla leuoilla Vaihtoleukoja Elpress Mobile-pihteihin oheisen taulukon mukaan. Leukapari on toisissaan kiinni tapilla ja ne toimitetaan kasetissa, jonka voi kiinnittää toisiin kasetteihin. OAA0160 S-nro Eristettyjen liitimien epäsyetriseen puristamiseen 0,1-0,4 ja OAA0525 S-nro Eristettyjen liittimien epäsyetriseen puristamiseen 0,5-2,5 2. OSW0360 S-nro Jatkosholkkeja varten, jossa lämpökutiste 4-6/0,3-0,75 2. OSW0525 S-nro Jatkosholkkeja varten, jossa lämpökutiste 0,5-2,5 2. OPB0140 S-nro GPC-liittimien (Global Power Connectors) puristamiseen. OPB6099 S-nro GPC-liittimien (Global Power Connectors) puristamiseen. OWB4099 S-nro Eristämättömien liitimien W-puristamiseen OKB0725 S-nro Eristämättömien liittimien tuurnapuristukseen 0,75-2,5 2. OKB0560 S-nro Eristämättömien liittimien tuurnapuristukseen 0, OEB0210 S-nro Päätehylsyjen puristamiseen 0, OEB1625 S-nro Päätehylsyjen puristamiseen OEB3550 S-nro Päätehylsyjen puristamiseen ORB0110 S-nro Eristämättömien liittimien pyöröpuristamiseen 0,1-1,0 2. ORB0560 S-nro Eristämättömien liittimien pyöröpuristamiseen 0, OMP45 S-nro Modulaariliittimien puristamiseen RJ45. OMP11 S-nro Modulaariliittimien puristamiseen RJ11. OFO5432 S-nro Valokuituliittimien puristamiseen. OCC0908 S-nro Koaksiaaliliittimien puristamiseen. OCC1113 S-nro Koaksiaaliliittimien puristamiseen. OCC4755 S-nro Koaksiaaliliittimien puristamiseen. OMS4 S-nro rullapuristus liittimille 2,5-6,0 ² joissa on Ø 4 hylsy. OMS3 S-nro nelikulmapuristus liittimille 2,5-6,0 ² joissa on Ø 3 hylsy. OMSL S-nro nelikulmapuristus liittimille, 2,5-6,0 ². 1:20

45 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Akkukäyttöinen puristustyökalu eristetyille liittimille 0,5-6 ², eristämättömille liittimille 0,25-10 ² ja päätehylsyille 0,5-50 ² 1 Ominaisuudet: NiMh-akku (9,6 V ja 2,0 Ah), latausaika noin 40 min erittäin hyvä käytettävyys ja ergonomia työkalu huoltoon ja asennuksiin nopea puristusjakso 2 4 sek noin 150 puristusta/akun latauskerta työkalun leuat myydään erikseen toimitetaan muovilaukussa, jossa laturi ja yksi akku PV130P, PV130S - Elpress MINI, leuat myydään erikseen. Puristusalue 0,5-6/0,25-10/0,5-50 ² PV130P - Elpress Mini S-nro Akkukäyttöinen työkalu, jolla puristetaan eristettyjä kaapelikenkiä aina 6 ² asti sekä eristämättömiä kaapelikenkiä ja jatkoksia 10 ² asti sekä päätehylsyjä 50 ² asti (syöttö sivusta). Erityisominaisuudet: rinnan liikkuvat puristusleuat Alue Luettelonro S-nro Paino Pituus 0,5-6/0,25-10/0,5-50 ² PV130P - Elpress Mini ,3 kg 360 PV130S - Elpress Mini S-nro Akkukäyttöinen työkalu, jolla saksipuristetaan eristettyjä kaapelikenkiä aina 6 ² asti sekä eristämättömiä kaapelikenkiä ja jatkoksia 10 ² asti sekä päätehylsyjä 50 ² asti (syöttö sivusta). PV130P laukkuineen ja latureineen. EB0560 WB4099 KB0325 EB3550 EB1025 EB4010 Erityisominaisuudet: saksiliikkeinen puristus Alue Luettelonro S-nro Paino Pituus 0,5-6/0,25-10/0,5-50 ² PV130S - Elpress Mini ,5 kg 360 Leukataulukko Käyttö Leuka S-nro Puristusmuoto Eristetyt 0,5-6 ² SA syetrinen Eristämättömät, nastapuristus 0,25-2,5 ² KB nasta Eristämättömät, W-pur ² WB W-puristus Eristämättömät, pyöröpur. 0,5-6 ² RB rullaus Päätehylsyt 0,5-6 ² EB trapetsi 4-10 ² EB trapetsi ² EB trapetsi ² EB trapetsi Ilmoita haluamasi leuan tyyppi tilausvaiheessa. RB0560 1:21

46 Eristetyt liittimet 0,1-6 ² ja niihin kuuluvat työkalut Muistiinpanot 1:22

47 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Päätehylsyt ja niihin kuuluvat työkalut Yleistietoa päätehylsyt 2 Käsityökalut päätehylsyt 3 Eristetyt päätehylsyt 0,14-50 ², ET, standardivärit 4 Eristetyt päätehylsyt 0,14-50 ², ETT, vaihtoehtoinen väri 5 Eristetyt päätehylsyt 0,14-50 ², ETD, vaihtoehtoinen väri 6 Eristetyt päätehylsyt 1,5-16 ² oikosulkuvarmoille johtimille 7 Eristämättömät päätehylsyt 0,25-50 ² 8 Eristetyt TWIN-päätehylsyt 2 x 0,5-2 x 10 ², ET2 10 Eristetyt TWIN-päätehylsyt 2 x 0,5-2 x 10 ², ETT2 11 Eristetyt TWIN-päätehylsyt 2 x 0,5-2 x 10 ², ETW2 11 Lajitelmamalaatikot 12 Miniforce-työkalut eristetyille liittimille 0,25-4 ² 13 Työkalut päätehylsyille 0,25-16 ² (sertifikaatilla) 14 Miniforce-työkalut päätehylsyille 0,1-6 ² ja TWIN-päätehylsyille 2 x 0,5-2 x 10 ² 16 Miniforce-työkalut päätehylsyille 4-50 ² 18 Elpress Mobile - työkalut vaihdettavilla leuoilla 20 Akkukäyttöinen puristustyökalu eristetyille liittimille :1

48 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmääe, koska varma liitos saadaan aikaan kun tuotteitae käytetään oikein. Päätehylsyt Yleistietoa päätehylsyistä Värikoodit Elpressin eristetyt ja eristämättömät päätehylsyt on valmistettu tinatusta, 99,95 %:n kuparista. Päätehylsyt on mitoitettu standardin DIN mukaan muutamaa poikkeusta lukuun ottamatta (katso tuotetaulukon *huomautusmerkintöjä). Suojaholkki on PP:tä (polypropeeniä) ja on muodoltaan verrattavissa easy entry-holkkeihin, katso luku 1. Elpressin päätehylsyjä käytetään, kun kaapelin päähän tarvitaan paras mahdollinen liitos. Elpress-päätehylsyillä vältät harottavat säikeet, ja kaapelin katkeamisen vaara pienenee. Lisäksi saadaan aikaan pitkäaikainen kosketuspaine ja suuri kosketuspinta. Elpress-järjestelmän työkaluilla tehdyt päätehylsyjen puristusliitokset ovat vetolujuudeltaan VDE normin mukaisia. Taulukoissa esitettyjen päätehylsyjen lisäksi toimitae päätehylsyjä, joiden suojaholkkien värit seuraavat yleisimpiä Pohjoismaiden markkinoilla esiintyviä värijärjestelmiä. Suojaholkin väri ilmoittaa johtimen poikkipinnan. Tilauksesta toimitae myös pääteholkkeja yli 50 ²:n poikkipintoja varten. Kosketuspuristettu päätehylsy. Kosketuspuristettu TWIN-päätehylsy. Easy-entry. Merkintäesimerkkejä Tuotenumero A4-12ET A = eristetty B = eristämätön 4 = poikkipinta (4 ²) 12 = hylsyn pituus ET = päätehylsy ET2 = TWIN-päätehylsy Poikkipinta ² Vakioväri W Elpress-tyyppi ET Väristandardi DIN Elpress-tyyppi ET2TWIN 0,14 harm harm ruskea 0,25 vaal sin kelt viol 0,34 turk turk vaal pun 0,50 pun. oranssi valk valk 0,75 valk harm sin 1 kelt pun pun 1,5 pun musta musta 2,5 sin sin harm 4 harm harm oranssi 6 musta kelt vihreä 10 norsunluuv pun ruskea 16 vihreä sin valk 25 ruskea kelt musta 35 beige pun pun 50 olive sin sin 70 kelt kelt kelt 95 pun pun pun 120 sin sin sin 150 kelt kelt kelt Vaihtoehtoinen väri T, tyyppi ETT CSA, Canadian Standards Association, on kanadalainen organisaatio, joka sertifioi tuotteita amerikkalaisten standardien mukaisesti. Elpressin päätehylsyt tyyppiä A...ET/ETT/ETD, B...ET, A...ET2/ETT2/ETW2 ovat CSA-sertifioituja amerikkalaisten standardien C22.2 nro 159 ja UL 1059 tiedosto nro mukaisesti. Päätehylsyt tyyppiä A...ET/B...ET/A...ET2 ovat tarkoitettuja harvasäikeiselle Cu-johtimelle kokovälille 25 AWG MCM vastaten metrisiä poikkipintoja 0, ². Käytettävä Elpressin liitinpuristustyökalujen kanssa. 2:2

49 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Mekaaniset pihdit Elpress pyrkii mekaanisten puristuspihtien kehitystyössä parhaaseen laatuun ja ergonomiaan, sekä puristetun liittimen parhaisiin ominaisuuksiin. Kaikkein yksinkertaisimpia työkaluja lukuun ottamatta työkaluissa on sisäänrakennettu salpajärjestelmä, jolla varmistetaan koko puristusmenettelyn noudattaminen - tämä on aattilaistasoisen ja laadultaan varmistetun työn edellytys. Ainutlaatuiset Miniforce-työkalut määrittävät uuden käyttöergonomian tason. Voimaa tarvitaan erittäin vähän. Tarvittavaa käsipuristusvoimaa on voitu vähentää jopa 45 %. Tämä kaikki on tulosta edistyksellisestä kehitysprosessista, jossa tärkeintä on ollut työtapaturmien riskien minimointi ja paras mahdollinen ergonomia. Käsityökalut päätehylsyille yksinkertainen ja luonnollinen tapa vähentää kuormitusta. Elpressin työkalut ja liittimet muodostavat yhdessä liitospuristusjärjestelmän, jossa puristustuloksia valvotaan jatkuvasti alan voimassa olevien standardien, kuten SEN245010, DIN46429, BS4579:1 jne., mukaisesti. Monissa käsipihdeissä käytetään syetrisiä puristusasentoja, joten pihtejä voidaan käyttää kualtakin puolelta - tämä on tärkeää vasenkätisille. Miniforce-, D- ja 50-sarjan pihdit valmistetaaan erittäin laadukkaasta, karkaistusta teräksestä, joka mustaoksidoidaan ja lasermerkitään. huomioon. Tämän jälkeen kiinnitetään huomiota säännöllisiin tarkistuksiin, joissa mahdolliset muutokset voidaan havaita ja korjata. Sertifikaatti osoittaa, että jokainen yksittäinen työkalu täyttää ne vaatimukset, jotka on asetettu työkalun perustason erittelyssä. Sertifikaatti ilmoittaa, mitkä ovat tärkeiät noudatettavat ominaisuudet. Elpressin huolto-osasto tarjoaa mahdollisuuden työkalujen jatkuvaan laaduntarkkailuun. 2 Elpress Mobile, aattilaisen työkalu vaihdettavilla puristusleuoilla asentajalle tai huoltoteknikolle. Miniforce tyyppi C:ssä on pideät kahvat, jotka helpottavat työskentelyä kahden käden otteella, mikä on usein Puristustyökalujen sertifiointi Mitä sertifioie? Puristustyökalun sertifiointi merkitsee sitä, että jokainen yksittäinen työkalu dokumentoidaan loppukokoonpanon ja -tarkistuksen yhteydessä seuraavien tekijöiden suhteen: kahvapuristusvoima, joka on se voima, joka tarvitaan laukaisemaan salpa, jolla estetään puristuksen lopettaminen liian aikaisin. puristusaukkokorkeudet, eli suurin korkeusmitta, joka voidaan syöttää kuhunkin aukkoon, kun leuat on puristettu yhteen. Työkalun mukana tuleva sertifikaatti. Mihin sertifiointia tarvitaan? Pihtien mukana tuleva sertifikaatti täyttää monta eri tehtävää: puristustyökalut otetaan usein käyttöön hankittaessa laatuohjausjärjestelmä. Tällöin työkalun status on tietenkin otettava ensiäiseksi 2:3

50 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Eristetyt päätehylsyt 0,14-50 ², ET, standardivärit Tiedot: Cu 99,95%, tinattu Cu/Sn, CSA-hyväksytyt. Polypropeenieristys, mitat standardin DIN46228 mukaan, värikoodi W. AWG ² S-nro d L 1 L s Luettelonro Työkalusuositus Kpl/ pak. 26 0,14 A0,14-6ET ,9* 6* 10,5* 8* EEB ,14 A0,14-8ET ,9* 8* 12,5* 10* EEB ,25 A0,25-6ET ,9* 6* 10,5* 8* EEB ,25 A0,25-8ET ,9* 8* 12,5* 10 EEB ,34 A0,34-6ET ,9* 6* 10,5* 8* EEB ,34 A0,34-8ET ,9* 8* 12,5* 10* EEB ,5 A0,5-6ET ,3* 6 12,0 8 EEB ,5 A0,5-8ET ,3* 8 14,0 10 EEB ,5 A0,5-10ET ,3* 10 16,0 12 EEB ,75 A0,75-6ET ,6* 6 12,0 8 EEB ,75 A0,75-8ET ,6* 8 14,0 10 EEB ,75 A0,75-10ET ,6* 10 16,0 12 EEB ,75 A0,75-12ET ,6* 12 18,0 14 EEB A1-6ET ,8* 6 12,5* 8 EEB A1-8ET ,8* 8 14,5* 10 EEB A1-10ET ,8* 10 16,5* 12 EEB A1-12ET ,8* 12 18,5* 14 EEB ,5 A1,5-6ET ,2* 6* 12,5* 8* EEB ,5 A1,5-8ET ,2* 8 14,5* 10 EEB ,5 A1,5-10ET ,2* 10 16,5* 12 EEB ,5 A1,5-12ET ,2* 12 18,5* 14 EEB ,5 A1,5-18ET ,2* 18 24,5* 20 EEB ,08 A2,08-8ET ,5* 8* 14,5* 10* EEB ,5 A2,5-8ET ,0* 8 15,0* 10 EEB ,5 A2,5-10ET ,0* 10* 17,0* 12* EEB ,5 A2,5-12ET ,0* 12 19,0* 14 EEB ,5 A2,5-18ET ,0* 18 25,0* 20 EEB A4-10ET ,6* 10 17,5* 12 EEB A4-12ET ,6* 12 19,5* 14 EEB A4-18ET ,6* 18 25,5* 20 EEB A6-12ET ,1* 12 20,0 14 EEB A6-18ET ,1* 18 26,0 20 EEB A10-12ET ,2* 12 21,0* 14 GEB A10-18ET ,2* 18 27,0* 20 GEB A16-12ET ,6* 12 23,0* 14 GEB A16-18ET ,6* 18 29,0* 20 GEB A25-16ET ,9* 16 29,0* 18 GEB A25-18ET ,9* 18 31,0* 20 GEB A25-22ET ,9* 22 35,0* 24 GEB A35-16ET ,3* 16 30,0 18 GEB A35-18ET ,3* 18 32,0* 20 GEB A35-25ET ,3* 25 39,0 27 GEB /0 50 A50-20ET ,8* 20 36,0 22 GEB /0 50 A50-25ET ,8* 25 41,0* 27 GEB * Ei DIN46228 mukainen mitoitus. s = kuorintapituus Saatavana myös muunvärisiä päätehylsyjä ja yli 50 ²:n poikkipintoja. Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 2:4

51 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Eristetyt päätehylsyt 0,14-50 ², ETT, vaihtoehtoinen väri Tiedot: Cu 99,95%, tinattu Cu/Sn, CSA-hyväksytyt. Polypropeenieristys, mitat standardin DIN46228 mukaan, värikoodi T. AWG ² S-nro d L 1 L s Luettelonro Työkalusuositus Kpl/ pak. 26 0,14 A0,14-6ETT ,9* 6* 10,5* 8* EEB ,14 A0,14-8ETT ,9* 8* 12,5* 10* EEB ,25 A0,25-6ETT ,9* 6* 10,5* 8* EEB ,25 A0,25-8ETT ,9* 8* 12,5* 10 EEB ,34 A0,34-6ETT ,9* 6* 10,5* 8* EEB ,34 A0,34-8ETT ,9* 8* 12,5* 10* EEB ,5 A0,5-6ETT ,3* 6 12,0 8 EEB ,5 A0,5-8ETT ,3* 8 14,0 10 EEB ,5 A0,5-10ETT ,3* 10 16,0 12 EEB ,75 A0,75-6ETT ,6* 6 12,0 8 EEB ,75 A0,75-8ETT ,6* 8 14,0 10 EEB ,75 A0,75-10ETT ,6* 10 16,0 12 EEB ,75 A0,75-12ETT ,6* 12 18,0 14 EEB A1-6ETT ,8* 6 12,5* 8 EEB A1-8ETT ,8* 8 14,5* 10 EEB A1-10ETT ,8* 10 16,5* 12 EEB A1-12ETT ,8* 12 18,5* 14 EEB ,5 A1,5-6ETT ,2* 6* 12,5* 8* EEB ,5 A1,5-8ETT ,2* 8 14,5* 10 EEB ,5 A1,5-10ETT ,2* 10 16,5* 12 EEB ,5 A1,5-12ETT ,2* 12 18,5* 14 EEB ,5 A1,5-18ETT ,2* 18 24,5* 20 EEB ,08 A2,08-8ETT ,5* 8* 14,5* 10* EEB ,5 A2,5-8ETT ,0* 8 15,0* 10 EEB ,5 A2,5-10ETT ,0* 10* 17,0* 12* EEB ,5 A2,5-12ETT ,0* 12 19,0* 14 EEB ,5 A2,5-18ETT ,0* 18 25,0* 20 EEB A4-10ETT ,6* 10 17,5* 12 EEB A4-12ETT ,6* 12 19,5* 14 EEB A4-18ETT ,6* 18 25,5* 20 EEB A6-12ETT ,1* 12 20,0 14 EEB A6-18ETT ,1* 18 26,0 20 EEB A10-12ETT ,2* 12 21,0* 14 GEB A10-18ETT ,2* 18 27,0* 20 GEB A16-12ETT ,6* 12 23,0* 14 GEB A16-18ETT ,6* 18 29,0* 20 GEB A25-16ETT ,9* 16 29,0* 18 GEB A25-18ETT ,9* 18 31,0* 20 GEB A25-22ETT ,9* 22 35,0* 24 GEB A35-16ETT ,3* 16 30,0 18 GEB A35-18ETT ,3* 18 32,0* 20 GEB A35-25ETT ,3* 25 39,0 27 GEB /0 50 A50-20ETT ,8* 20 36,0 27 GEB /0 50 A50-25ETT ,8* 25 41,0* 22 GEB * Ei DIN46228 mukainen mitoitus. s = kuorintapituus Saatavana myös muunvärisiä päätehylsyjä ja yli 50 ²:n poikkipintoja. 2 Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 2:5

52 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Eristetyt päätehylsyt 0,14-50 ², ETD, vaihtoehtoinen väri Tiedot: Cu 99,95%, tinattu Cu/Sn, CSA-hyväksytyt. Polypropeenieristys, mitat ja värikoodi DIN46228 mukaiset. AWG ² S-nro d L 1 L s Luettelonro Työkalusuositus Kpl/ pak. 26 0,14 A0,14-6ETD ,9* 6* 10,5* 8* EEB ,14 A0,14-8ETD ,9* 8* 12,5* 10* EEB ,25 A0,25-6ETD 1,9* 6* 10,5* 8* EEB ,25 A0,25-8ETD ,9* 8* 12,5* 10 EEB ,34 A0,34-6ETD ,9* 6* 10,5* 8* EEB ,34 A0,34-8ETD ,9* 8* 12,5* 10* EEB ,5 A0,5-6ETD ,3* 6 12,0 8 EEB ,5 A0,5-8ETD ,3* 8 14,0 10 EEB ,5 A0,5-10ETD ,3* 10 16,0 12 EEB ,75 A0,75-6ETD ,6* 6 12,0 8 EEB ,75 A0,75-8ETD ,6* 8 14,0 10 EEB ,75 A0,75-10ETD ,6* 10 16,0 12 EEB ,75 A0,75-12ETD ,6* 12 18,0 14 EEB A1-6ETD ,8* 6* 12,5* 8* EEB A1-8ETD ,8* 8 14,5* 10 EEB A1-10ETD ,8* 10 16,5* 12 EEB A1-12ETD ,8* 12 18,5* 14 EEB ,5 A1,5-6ETD ,2* 6 12,5* 8 EEB ,5 A1,5-8ETD ,2* 8 14,5* 10 EEB ,5 A1,5-10ETD ,2* 10 16,5* 12 EEB ,5 A1,5-12ETD ,2* 12 18,5* 14 EEB ,5 A1,5-18ETD ,2* 18 24,5* 20 EEB ,08 A2,08-8ETD ,5* 8* 14,5* 10* EEB ,5 A2,5-8ETD ,0* 8 15,0* 10 EEB ,5 A2,5-10ETD ,0* 10* 17,0* 12* EEB ,5 A2,5-12ETD ,0* 12 19,0* 14 EEB ,5 A2,5-18ETD ,0* 18 25,0* 20 EEB A4-10ETD ,6* 10 17,5* 12 EEB A4-12ETD ,6* 12 19,5* 14 EEB A4-18ETD ,6* 18 25,5* 20 EEB A6-12ETD ,1* 12 20,0 14 EEB A6-18ETD ,1* 18 26,0 20 EEB A10-12ETD ,2* 12 21,0* 14 GEB A10-18ETD ,2* 18 27,0* 20 GEB A16-12ETD ,6* 12 23,0* 14 GEB A16-18ETD ,6* 18 29,0* 20 GEB A25-16ETD ,9* 16 29,0* 18 GEB A25-18ETD ,9* 18 31,0* 20 GEB A25-22ETD ,9* 22 35,0* 24 GEB A35-16ETD ,3* 16 30,0 18 GEB A35-18ETD ,3* 18 32,0* 20 GEB A35-25ETD ,3* 25 39,0 27 GEB /0 50 A50-20ETD ,8* 20 36,0 22 GEB /0 50 A50-25ETD ,8* 25 41,0* 27 GEB * Ei DIN46228 mukainen mitoitus. s = kuorintapituus Saatavana myös muunvärisiä päätehylsyjä ja yli 50 ²:n poikkipintoja. Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 2:6

53 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Eristetyt päätehylsyt 1,5-16 ² oikosulkuvarmoille johtimille Tiedot: Cu 99,95%, tinattu Cu/Sn. Polypropeenieristys, mitat standardin DIN46228 (Ei eristyksen) mukaan, värikoodi DIN. ² Luettelonro d L 1 L s Työkalusuositus Kpl/Pak. 1,5 A1,5-8ETDXL 6,9 8 17,5 11 EEB ,5 A1,5-10ETDXL 6, ,5 13 EEB ,5 A2,5-8ETDXL 7,8 8 17,5 11 EEB ,5 A2,5-12ETDXL 7, ,5 15 EEB A4-10ETDXL 7, ,5 13 EEB A6-12ETDXL 8, EEB A10-12ETDXL 9, GEB A16-12ETDXL ,5 15 GEB s = kuorintapituus 2 Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 2:7

54 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut AWG Eristämättömät päätehylsyt 0,25-50 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, CSA-hyväksytyt, DIN 46228:n mukainen mitoitus. ² S-nro d L s Luettelonumero Työkalusuositus Kpl/Pak. Huom. 24 0,25 B0,25-5ET ,8 5 5 EEB ,25 B0,25-7ET ,8 7 7 EEB ,34 B0,34-5ET ,9 5 5 EEB ,34 B0,34-7ET ,9 7 7 EEB ,5 B0,5-6ET EEB ,5 B0,5-8ET EEB ,5 B0,5-10ET EEB ,75 B0,75-6ET ,2 6 6 EEB ,75 B0,75-8ET ,2 8 8 EEB ,75 B0,75-10ET , EEB ,75 B0,75-12ET , EEB B1-6ET ,4 6 6 EEB B1-8ET ,4 8 8 EEB B1-10ET , EEB B1-12ET , EEB ,5 B1,5-7ET ,7 7 7 EEB ,5 B1,5-8ET ,7 8 8 EEB ,5 B1,5-10ET , EEB ,5 B1,5-12ET , EEB ,5 B1,5-15ET , EEB ,5 B1,5-18ET , EEB ,5 B1,5-20ET , EEB ,5 B2,5-7ET ,2 7 7 EEB ,5 B2,5-8ET ,2 8 8 EEB ,5 B2,5-10ET , EEB ,5 B2,5-12ET , EEB ,5 B2,5-15ET , EEB ,5 B2,5-18ET , EEB ,5 B2,5-20ET , EEB B4-9ET ,8 9 9 EEB B4-10ET , EEB B4-12ET , EEB B4-15ET 2, EEB B4-18ET 2, EEB B4-20ET , EEB B6-10ET , EEB B6-12ET , EEB B6-15ET , EEB B6-18ET , EEB B6-20ET , EEB B6-25ET , EEB B10-12ET , GEB B10-15ET , GEB B10-18ET , GEB B10-20ET , GEB B10-25ET , GEB s = kuorintapituus 1) Ei DIN mukainen mitoitus. Saatavana myös yli 50 ² poikkipinnoille. Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 2:8

55 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut AWG ² S-nro d L s Luettelonumero Työkalusuositus Kpl/Pak. Huom B16-12ET , GEB B16-15ET , GEB B16-18ET , GEB B16-20ET , GEB B16-25ET , GEB B16-32ET , GEB B25-12ET , GEB B25-15ET , GEB B25-18ET , GEB B25-25ET , GEB B25-32ET , GEB B35-18ET , GEB B35-20ET , GEB B35-22ET , GEB B35-25ET , GEB B35-32ET , GEB /0 50 B50-18ET , GEB /0 50 B50-22ET , GEB /0 50 B50-25ET , GEB /0 50 B50-32ET , GEB s = kuorintapituus 1) Ei DIN mukainen mitoitus. Saatavana myös yli 50 ² poikkipinnoille. 2 Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 2:9

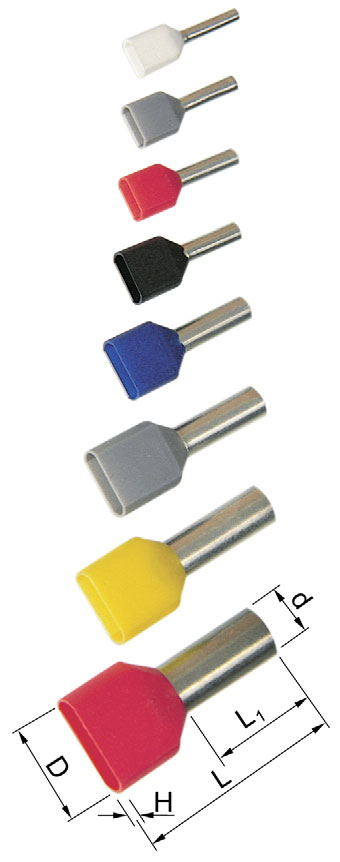

56 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Eristetyt TWIN-päätehylsyt 2 x 0,5-2 x 10 ², ET2, standardin mukainen värikoodi Tiedot: Cu 99,95%, tinattu Cu/Sn. CSA-hyväksytyt. Polypropeenieristys, värikoodi ja mitoitus DIN 46228:n mukaan. AWG ² Luettelonro S-nro d H/D L 1 L s Kpl/ pak. Työkalusuositus* 2 x 20 2 x 0,5 A0,5-6ET ,5 2,4/4,6 6 13, EEB x 20 2 x 0,5 A0,5-8ET ,5 2,4/4,6 8 15, EEB x 20 2 x 0,75 A0,75-8ET ,8 2,7/5,4 8 15, EEB x 20 2 x 0,75 A0,75-10ET ,8 2,7/5, , EEB x 20 2 x 0,75 A0,75-12ET ,8 2,7/5, , EEB x 18 2 x 1 A1-8ET ,05 3,3/5,3 8 15, EEB x 18 2 x 1 A1-10ET ,05 3,3/5, , EEB x 18 2 x 1 A1-12ET ,05 3,3/5, , EEB x 16 2 x 1,5 A1,5-8ET ,3 3,5/6,5 8 16, EEB x 16 2 x 1,5 A1,5-12ET ,3 3,5/6, , EEB x 14 2 x 2,5 A2,5-10ET ,9 4,1/7, , EEB x 14 2 x 2,5 A2,5-13ET ,9 4,1/7, , EEB x 12 2 x 4 A4-12ET ,8 4,9/8, , GEB4010C-TWIN/ EEB x 12 2 x 4 A4-18ET ,8 4,9/8, , GEB4010C-TWIN/ EEB x 10 2 x 6 A6-14ET ,9 6,1/9, , GEB4010C-TWIN/ EEB x 10 2 x 6 A6-18ET ,9 6,1/9, , GEB4010C-TWIN/ EEB x 8 2 x 10 A10-14ET ,5 7,1/ 12, , GEB4010C-TWIN s = kuorintapituus * Käytä työkalupäätä, joka vastaa parhaiten hylsyn yhteispoikkipintaa. Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 2:10

57 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Eristetyt TWIN-päätehylsyt 2 x 0,5-2 x 10 ², ETT2, vaihtoehtoinen värikoodi Tiedot: Cu 99,95%, tinattu Cu/Sn. CSA-hyväksytyt. Polypropeenieristys, värikoodi tyyppiä T. AWG ² S-nro d H/D L 1 L s Kpl/ pak. Luettelonro Työkalusuositus* 2 x 20 2 x 0,5 A0,5-6ETT ,5 2,4/4,6 6 13, EEB x 20 2 x 0,5 A0,5-8ETT ,5 2,4/4,6 8 15, EEB x 20 2 x 0,75 A0,75-8ETT ,8 2,7/5,4 8 15, EEB x 20 2 x 0,75 A0,75-10ETT ,8 2,7/5, , EEB x 20 2 x 0,75 A0,75-12ETT ,8 2,7/5, , EEB x 18 2 x 1 A1-8ETT ,05 3,3/5,3 8 15, EEB x 18 2 x 1 A1-10ETT ,05 3,3/5, , EEB x 18 2 x 1 A1-12ETT ,05 3,3/5, , EEB x 16 2 x 1,5 A1,5-8ETT ,3 3,5/6,5 8 16, EEB x 16 2 x 1,5 A1,5-12ETT ,3 3,5/6, , EEB x 14 2 x 2,5 A2,5-10ETT ,9 4,1/7, , EEB x 14 2 x 2,5 A2,5-13ETT ,9 4,1/7, , EEB x 12 2 x 4 A4-12ETT ,8 4,9/8, , GEB4010C- TWIN/EEB x 12 2 x 4 A4-18ETT ,8 4,9/8, , GEB4010C- TWIN/EEB x 10 2 x 6 A6-14ETT ,9 6,1/9, , GEB4010C- TWIN/EEB x 10 2 x 6 A6-18ETT ,9 6,1/9, , GEB4010C- TWIN/EEB x 8 2 x 10 A10-14ETT ,5 7,1/ 12,9 s = kuorintapituus * Käytä työkalupäätä, joka vastaa parhaiten hylsyn yhteispoikkipintaa , GEB4010C- TWIN/EEB Eristetyt TWIN-päätehylsyt 2 x 0,5-2 x 10 ², ETW2, vaihtoehtoinen värikoodi Tiedot: Cu 99,95%, tinattu Cu/Sn. CSA-hyväksytyt. Polypropeenieristys, värikoodi tyyppiä W. Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. AWG ² S-nro d H/D L 1 L s Kpl/ pak. Luettelonro Työkalusuositus* 2 x 20 2 x 0,5 A0,5-6ETW ,5 2,4/4,6 6 13, EEB x 20 2 x 0,5 A0,5-8ETW ,5 2,4/4,6 8 15, EEB x 20 2 x 0,75 A0,75-8ETW ,8 2,7/5,4 8 15, EEB x 20 2 x 0,75 A0,75-10ETW ,8 2,7/5, , EEB x 20 2 x 0,75 A0,75-12ETW ,8 2,7/5, , EEB x 18 2 x 1 A1-8ETW ,05 3,3/5,3 8 15, EEB x 18 2 x 1 A1-10ETW ,05 3,3/5, , EEB x 18 2 x 1 A1-12ETW ,05 3,3/5, , EEB x 16 2 x 1,5 A1,5-8ETW ,3 3,5/6,5 8 16, EEB x 16 2 x 1,5 A1,5-12ETW ,3 3,5/6, , EEB x 14 2 x 2,5 A2,5-10ETW ,9 4,1/7, , EEB x 14 2 x 2,5 A2,5-13ETW ,9 4,1/7, , EEB x 12 2 x 4 A4-12ETW ,8 4,9/8, , GEB4010C- TWIN/EEB x 12 2 x 4 A4-18ETW ,8 4,9/8, , GEB4010C- TWIN/EEB x 10 2 x 6 A6-14ETW ,9 6,1/9, , GEB4010C- TWIN/EEB x 10 2 x 6 A6-18ETW ,9 6,1/9, , GEB4010C- TWIN/EEB x 8 2 x 10 A10-14ETW ,5 7,1/ 12,9 s = kuorintapituus * Käytä työkalupäätä, joka vastaa parhaiten hylsyn yhteispoikkipintaa , GEB4010C- TWIN 2:11

58 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Lajitelmamalaatikot PL800ET S-nro Elpress-lajitelmalaatikko aattimaiseen käyttöön. Ominaisuudet: materiaali polypropeenimuovia, sisus styreenimuovia 11 lokeroa 800 eristettyä päätehylsyä 0,5-16 ² typ ET, tyyppiä ET, värikoodi W puristustyökalu TEB0516, kuorintapihdit SCT001 paino 0,9 kg, pituus 246, leveys 218, korkeus 57 PL900ET S-nro Elpress-lajitelmalaatikko aattimaiseen käyttöön. Ominaisuudet: materiaali polypropeenimuovia, sisus styreenimuovia 11 lokeroa 900 eristettyä päätehylsyä 0,5-6 ² tyyppiä ET, värikoodi W puristustyökalu EEB0160 Miniforce kuorintapihdit SCT001 paino 1,0 kg, pituus 246, leveys 218, korkeus 57 SD4016 S-nro Elpress-rasia. Ominaisuudet: valmistettu muovista 4 lokeroa 150 eristettyä päätehylsyä 4-16 ² ET, värikoodi W paino 90 g, Ø 90, korkeus 40 SD0525 S-nro Elpress-rasia. Ominaisuudet: valmistettu muovista 5 lokeroa 400 eristettyä päätehylsyä 0,5-2,5 ² ET, värikoodi W paino 90 g, Ø 90, korkeus 40 2:12

59 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Miniforce-työkalut eristetyille liittimille 0,25-4 ² Ominaisuudet: salpatoiminto, joka laukeaa vasta, kun puristus on valmis hätälaukaisu, jos puristusjakso täytyy keskeyttää syetriset ja selvästi merkityt puristusvälit pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu Elpressin liittimillä SEN-standardin vaatimusten mukaan ainutlaatuinen mekanismi, joka vähentää suurinta tarvittavaa kahvavoimaa 450 N:sta aina 200 N:iin (malli C) ergonominen kahva, joka sopii kaikille käyttäjille maksimoi työn laadun vähentää työperäisten vaojen vaaraa kevyt ja joustava kestävyydestä tinkimättä mallissa C on erityisen pitkät kahvat kahden käden otetta varten kestää vähintään puristusta toimitetaan sertifikaatilla yksinkertaista laaduntarkkailua varten 2 Puristusalue 0,25-4 ² GSEA0340C GSEA0340C S-nro Miniforce-pihdit, joilla puristetaan eristettyjä liittimiä 0,25-2,5 ² sekä eristettyjä ja eristämättömiä päätehylsyjä 0,25-4 ². Puristusmuodot Alue Luettelonro S-nro Puristusmuodot Paino 0,25-4 ² GSEA0340C soikea, syetrinen, trapetsi Pituus x Leveys 0,493 kg 256 x 80 2:13

60 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Työkalut päätehylsyille 0,25-16 ² (sertifikaatilla) Ominaisuudet: puristusvälit on selkeästi merkitty salpatoiminto, joka laukeaa vasta, kun puristus on valmis hätälaukaisu, jos puristusjakso täytyy keskeyttää pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu DIN-standardin vaatimusten mukaan ainutlaatuinen muotoilu tekee työkaluista ohuita ja joustavia vaaditaan vain vähän lihasvoimaa sopii sekä oikea- että vasenkätisille kestää vähintään puristusta toimitetaan sertifikaatilla yksinkertaista laaduntarkkailua varten Puristusalue 0,25-2,5 ² DEB0325 DEB0325 S-nro Puristuspihdit eristettyjen ja eristämättömien päätehylsyjen puristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 0,25-2,5 ² DEB trapetsi 0,453 kg 192 x 66 Puristusmuoto Puristusalue 0,5-6 ² DEB0560 DEB0560 S-nro Puristuspihdit eristettyjen ja eristämättömien päätehylsyjen puristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 0,5-6 ² DEB trapetsi 0,452 kg 192 x 66 Puristusmuoto 2:14

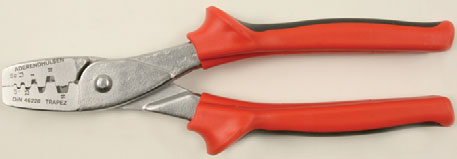

61 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut T2104 Puristusalue 0,25-2,5 ² T2104 S-nro Eristettyjen ja eristämättömien päätehylsyjen 0,25-2,5 puristusta varten. Pihdeissä ei ole salpatoimintoa (ei sertifikaattia). Alue Luettelonro S-nro Puristusmuoto Paino Pituus 0,25-2,5 ² T trapetsi 0,160 kg Puristusmuoto Puristusalue 0,25-16 ² TEB0516 Puristusmuoto TEB0516 S-nro Eristettyjen ja eristämättömien päätehylsyjen 0,25-16 ² puristusta varten. Pihdeissä ei ole salpatoimintoa (ei sertifikaattia). Alue Luettelonro S-nro Puristusmuoto Paino Pituus 0,25-16 ² TEB nasta 0,320 kg 185 2:15

62 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Miniforce-työkalut päätehylsyille 0,1-6 ² ja TWIN-päätehylsyille 2 x 0,5-2 x 10 ² Ominaisuudet: salpatoiminto, joka laukeaa vasta, kun puristus on valmis hätälaukaisu, jos puristusjakso täytyy keskeyttää selvästi merkityt puristusvälit pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu Elpressin liittimillä ergonominen kahva, joka sopii kaikille käyttäjille maksimoi työn laadun vähentää työtapaturmien vaaraa kevyt ja joustava kestävyydestä tinkimättä mallissa C on erityisen pitkät kahvat kahden käden otetta varten kestää vähintään puristusta toimitetaan sertifikaatilla yksinkertaista laaduntarkkailua varten Puristusalue 0,1-6 ² EEB0160 Puristusmuoto EEB0160 S-nro Elpress Miniforce -pihdit, joilla puristetaan eristettyjä päätehylsyjä 0,1-6 ja eristettyjä TWIN-päätehylsyjä 2 x 0,5-2 x 4. Ominaisuudet: vain yksi puristusväli, joka asettuu automaattisesti hylsyn koon mukaan syöttö edestä selviytyy jopa 20 :n puristuspituuksista Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 0,1-6 ² EEB trapetsi 0,551 kg 220 x 72 Puristusalue 0,5-6 ² PZD3 Puristusmuoto PZD3 S-nro Puristustyökalut, joilla puristetaan eristettyjä ja eristämättömiä päätehylsyjä 0,5-6 ja TWIN-päätehylsyjä 2 x 0,5-2 x 4. Ominaisuudet: yksi puristusväli, joka asettuu automaattisesti syöttö edestä selviytyy jopa 17 :n puristuspituudesta Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 0,5-6 ² PZD suorakulmio 0,472 kg 192 x 66 2:16

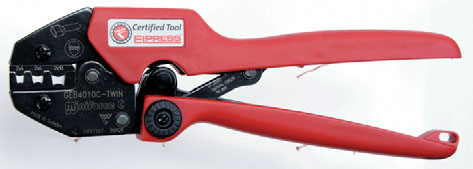

63 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Puristusalue 4-10 ² GEB4010C-TWIN GEB4010C-TWIN S-nro Miniforce-pihdit, joilla puristetaan eristettyjä TWIN-päätehylsyjä. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 4-10 ² EEB4010C- TWIN trapetsi 0,498 kg 256 x 80 2 Puristusmuoto 2:17

64 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Miniforce-työkalut päätehylsyille 4-50 ², joilla on mittasertifikaatti Ominaisuudet: salpatoiminto, joka laukeaa vasta, kun puristus on valmis hätälaukaisu, jos puristusjakso täytyy keskeyttää selvästi merkityt puristusvälit pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu Elpressin liittimillä ainutlaatuinen mekanismi, joka vähentää suurinta tarvittavaa kahvavoimaa 450 N:sta aina 200 N:iin (malli C) ergonominen kahva, joka sopii kaikille käyttäjille maksimoi työn laadun vähentää työtapaturmien vaaraa kevyt ja joustava kestävyydestä tinkimättä mallissa C on erityisen pitkät kahvat kahden käden otetta varten kestää vähintään puristusta toimitetaan sertifikaatilla yksinkertaista laaduntarkkailua varten GEB4010 Puristusalue 4-10 ² GEB4010 ja GEB4010C S-nro (GEB4010), (GEB4010C) Miniforce-pihdit eristettyjen ja eristämättömien päätehylsyjen puristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys GEB4010C 4-10 ² GEB trapetsi 0,438 kg 203 x ² GEB4010C trapetsi 0,498 kg 256 x 80 Puristusmuoto Puristusalue 6-16 ² GEB0616C GEB0616C S-nro Miniforce-pihdit eristettyjen ja eristämättömien päätehylsyjen puristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 6-16 ² GEB0616C trapetsi 0,503 kg 256 x 80 Puristusmuoto 2:18

65 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut GEB1025 GEB1025C Puristusalue ² GEB1025 ja GEB1025C S-nro (GEB1025), (GEB1025C) Miniforce-pihdit eristettyjen ja eristämättömien päätehylsyjen puristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys ² GEB trapetsi 0,443 kg 203 x ² GEB1025C trapetsi 0,503 kg 256 x 80 2 Puristusmuoto GEB3550 GEB3550C Puristusalue ² GEB3550 ja GEB3550C S-nro (GEB3550), (GEB3550C) Miniforce-pihdit eristettyjen ja eristämättömien päätehylsyjen puristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys ² GEB trapetsi 0,438 kg 203 x ² GEB3550C trapetsi 0,498 kg 256 x 80 Puristusmuoto 2:19

66 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Elpress Mobile - työkalut vaihdettavilla leuoilla Aattityökalu vaihdettavilla leuoilla asennustyöhön ja DataCom sovelluksiin. Ominaisuudet: Luotettava, turvallinen, taloudellinen ja ergonominen työkalu Rinnakkaispuristusliike, testattu puristukseen, N:n puristusvoima Puristusleuan vaihto yhdellä otteella - nopeasti ja helposti Leukapari on aina yhdessä ja se säilytetään omassa pitimessään. Laaja puristusleukojen valikoima mahdollistaa kaikkien sovellusten puristamisen yhdellä työkalun rungolla Elpress mobile, vain runko. Elpress Mobilesta on neljä perusversiota: Elpress Mobile S-nro Mobile käsipuristin (vain runko). Varustettava puristusleuoilla. Luettelonro S-nro Paino Pituus x Leveys Elpress Mobile ,554 kg 234 x 64 Mobile Installation S-nro Käsipihdit kahdella vaihdettavalla leukaparilla: OAA0525, eristettyjen liittimien 0,5-2,5 ² puristamiseen OEB0210, päätehylsyjen puristamiseen 0,25-10 ² Pihdit toimitetaan siihen kuuluvilla leuoilla kuplapakkauksessa Luettelonro S-nro Paino Pituus x Leveys Elpress mobile + puristusleuat OAA0525 ja OEB0210. Mobile Installation ,694 kg 234 x 64 2:20

67 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Elpress Mobile + leuat OMP45 ja OCC1113. Mobile DataCom S-nro Käsipihdit kahdella vaihdetavalla leukaparilla: OMP45, modulaariliittimien puristamiseen, RJ45-liittimet OCC1113, koaksiaaliliittimet RG58, 59, 62, 71 puristamiseen Pihdit toimitetaan siihen kuuluvilla leuoilla kuplapakkauksessa Luettelonro S-nro Paino Pituus x Leveys Mobile DataCom ,659 kg 234 x 64 2 Elpress Mobile + leuat OMS4, OMS3 ja OMSL. Mobile Solar Kit S-nro Käsipihdit kahdella vaihdetavalla leukaparilla: OMS4, rullapuristus liittimille 2,5-6,0 ² joissa on Ø 4 hylsy OMS3, nelikulmapuristus liittimille 2,5-6,0 ² joissa on Ø 3 hylsy OMSL, nelikulmapuristus liittimille, 2,5-6,0 ² Luettelonro S-nro Paino Pituus x Leveys Mobile Solar Kit ,722 kg 234 x 64 Kuorintatyökalu LOKE. Mobile Box S-nro Laatikko mobiletyökalulle sekä 5-6 leukaparille. Työkalu ja leuat tilataan erikseen. Luettelonro S-nro Paino Pituus x Leveys Korkeus Mobile Box ,32 kg 246 x ,5 Leukavailkoima katso seuraava sivu. 2:21

68 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Voit täydentää sarjaasi seuraavilla leuoilla Vaihtoleukoja Elpress Mobile-pihteihin oheisen taulukon mukaan. Leukapari on toisissaan kiinni tapilla ja ne toimitetaan kasetissa, jonka voi kiinnittää toisiin kasetteihin. OAA0160 S-nro Eristettyjen liitimien epäsyetriseen puristamiseen 0,1-0,4 ja OAA0525 S-nro Eristettyjen liittimien epäsyetriseen puristamiseen 0,5-2,5 2. OSW0360 S-nro Jatkosholkkeja varten, jossa lämpökutiste 4-6/0,3-0,75 2. OSW0525 S-nro Jatkosholkkeja varten, jossa lämpökutiste 0,5-2,5 2. OPB0140 S-nro GPC-liittimien (Global Power Connectors) puristamiseen. OPB6099 S-nro GPC-liittimien (Global Power Connectors) puristamiseen. OWB4099 S-nro Eristämättömien liitimien W-puristamiseen OKB0725 S-nro Eristämättömien liittimien tuurnapuristukseen 0,75-2,5 2. OKB0560 S-nro Eristämättömien liittimien tuurnapuristukseen 0, OEB0210 S-nro Päätehylsyjen puristamiseen 0, OEB1625 S-nro Päätehylsyjen puristamiseen OEB3550 S-nro Päätehylsyjen puristamiseen ORB0110 S-nro Eristämättömien liittimien pyöröpuristamiseen 0,1-1,0 2. ORB0560 S-nro Eristämättömien liittimien pyöröpuristamiseen 0, OMP45 S-nro Modulaariliittimien puristamiseen RJ45. OMP11 S-nro Modulaariliittimien puristamiseen RJ11. OFO5432 S-nro Valokuituliittimien puristamiseen. OCC0908 S-nro Koaksiaaliliittimien puristamiseen. OCC1113 S-nro Koaksiaaliliittimien puristamiseen. OCC4755 S-nro Koaksiaaliliittimien puristamiseen. OMS4 S-nro rullapuristus liittimille 2,5-6,0 ² joissa on Ø 4 hylsy. OMS3 S-nro nelikulmapuristus liittimille 2,5-6,0 ² joissa on Ø 3 hylsy. OMSL S-nro nelikulmapuristus liittimille, 2,5-6,0 ². 2:22

69 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Akkukäyttöinen puristustyökalu eristetyille liittimille 0,5-6 ², eristämättömille liittimille 0,25-10 ² ja päätehylsyille 0,5-50 ² Ominaisuudet: NiMh-akku (9,6 V ja 2,0 Ah), latausaika noin 40 min erittäin hyvä käytettävyys ja ergonomia työkalu huoltoon ja asennuksiin nopea puristusjakso 2 4 sek noin 150 puristusta/akun latauskerta työkalun leuat myydään erikseen toimitetaan muovilaukussa, jossa laturi ja yksi akku 2 PV130P, PV130S - Elpress MINI, leuat myydään erikseen. Puristusalue 0,5-6/0,25-10/0,5-50 ² PV130P - Elpress Mini S-nro Akkukäyttöinen työkalu, jolla puristetaan eristettyjä kaapelikenkiä aina 6 ² asti sekä eristämättömiä kaapelikenkiä ja jatkoksia 10 ² asti sekä päätehylsyjä 50 ² asti (syöttö sivusta). Erityisominaisuudet: rinnan liikkuvat puristusleuat Alue Luettelonro S-nro Paino Pituus 0,5-6/0,25-10/0,5-50 ² PV130P - Elpress Mini ,3 kg 360 PV130S - Elpress Mini S-nro Akkukäyttöinen työkalu, jolla saksipuristetaan eristettyjä kaapelikenkiä aina 6 ² asti sekä eristämättömiä kaapelikenkiä ja jatkoksia 10 ² asti sekä päätehylsyjä 50 ² asti (syöttö sivusta). PV130P laukkuineen ja latureineen. EB0560 WB4099 KB0325 EB3550 EB1025 EB4010 Erityisominaisuudet: saksiliikkeinen puristus Alue Luettelonro S-nro Paino Pituus 0,5-6/0,25-10/0,5-50 ² PV130S - Elpress Mini ,5 kg 360 Leukataulukko Käyttö Leuka S-nro Puristusmuoto Eristetyt 0,5-6 ² SA syetrinen Eristämättömät, nastapuristus 0,25-2,5 ² KB nasta Eristämättömät, W-pur ² WB W-puristus Eristämättömät, pyöröpur. 0,5-6 ² RB rullaus Päätehylsyt 0,5-6 ² EB trapetsi 4-10 ² EB trapetsi ² EB trapetsi ² EB trapetsi Ilmoita haluamasi leuan tyyppi tilausvaiheessa. RB0560 2:23

70 Päätehylsyt 0,14-50 (185) ² ja niihin kuuluvat työkalut Muistiinpanot 2:24

71 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Yleistietoa eristämättömistä liittimistä ja niihin kuuluvat työkalut 2 Rengaskaapelikengät 0,25-6 ² 4 Putkikaapelikengät 0,75-10 ² 5 Haarukkakaapelikengät 0,25-10 ² 5 Piikkikaapelikengät 0,25-6 ² 6 Jatkosholkit 0,75-10 ² 6 Lattapistokehylsyt, rullattu malli 0,5-6 ² 6 Nastalliset lattapistokehylsyt, rullattu malli 0,5-6 ² 7 Lattapistokehylsyt uroshaaroituksella, rullattu malli 0,5-2,5 ² 7 Lattapistokehylsyt 90º rullattu malli 0,5-1,5 ² 7 Lattapistokehylsyt, kulma, rullattu malli 0,5-1 ² 7 Lattapistoke 0,5-2,5 ² 8 Nastallinen lattapistoke 0,5-6 ² 8 Pyöröpistokkeet 0,2-1,5 ² 8 Pyöröpistokehylsyt 0,2-1,5 ² 8 Lattapistokkeet 9 Juotettavat lattapistokkeet 10 Eristysholkit 11 Kytkentärasiat 12 Lajitelmalaatikko 13 Harrastetyökalut eristetyille liittimille 0,5-6 ² 14 Työkalut eristämättömille liittimille 0,15-6 ² 15 Miniforce-työkalut eristämättömille liittimille 0,5-10 ² 16 Elpress Mobile - työkalut vaihdettavilla leuoilla 18 Akkukäyttöinen puristustyökalu eristetyille liittimille 0,25-10 ² :1

72 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmääe, koska varma liitos saadaan aikaan kun tuotteitae käytetään oikein. Eristämättömät liittimet Elpressin jatkoshylsyt, rengas-, putki-, haarukka- ja piikkikaapelikengät on valmistettu korkealuokkaisesta 99,95- prosenttisesta kuparista. Lattapistokehylsyt ja pyöröpistokehylsyt ovat messinkiä. Kaikki liittimet on tinattu elektrolyyttisesti parhaan mahdollisen korroosiosuojan saavuttamiseksi. Kuparilevystä valmistetuilla kaapelikengillä on kovajuotettu kaula ja ne on pehmennyshehkutettu, minkä ansiosta puristussuunta voi olla mikä tahansa. Yleistietoa eristämättömät liittimet Eristämättömien liitosten merkintä Elpressin eristämättömiin liittimiin on merkitty logo, poikkipinta ja mahdollinen ruuvin halkaisija työn ja tarkastamisen helpottamiseksi. Merkintäesimerkkejä Tuotenro B1532R (G, HO, FLS jne.) B = eristämätön 15 = poikkipinta (1,5 ²) 32 = tunnusomaiset mitat (reikä 3,2 ) G = haarukkakaapelikenkä GS= haarukkakaapelikenkä H = lattapistoke HN = nastallinen lattapistoke HA = pyöröpistoke HO = pyöröpistokehylsy R = rengaskaapelikenkä SR = piikkikaapelikenkä FLS = lattapistokehylsy, rullattu malli FLSB = lattapistokehylsy 90, rullattu malli FLSH = lattapistokehylsy (uroshaaroituksella), rullattu malli FLSN = nastallinen lattapistokehylsy, rullattu malli FLSV = lattapistokehylsy 90, rullattu malli Ruuvi ja aluslevy Kirkassinkittyä tyyppiä, lujuusluokka 8.8 muttereille ja ruuveille joita käytetään Al- ja Cu-lattaisten kaapelikenkien liittämiseen. Seuraavia sääntöjä on noudatettava: Käytä aina momenttiavainta ollaksesi varma oikean kiristysmomentin saavuttamisesta. Varmistu että avain on kalibroitu toimittajan ohjeiden mukaisesti. Käytä suositeltua momenttia ruuvinvalmistajan ohjeiden mukaan. Käytä aina kovaa tasoaluslaattaa liityntäpinnan kitkan ja reiän reunapaineen vähentämiseksi, kovuus väh. HB200. Vaativiin asennuksiin voidaan käyttää DIN 6796 mukaista jousilaattaa yhdessä tasoaluslaatan kanssa puristusvoiman lisäämiseksi. Asenna kuvan mukaisesti. Ruuvi Kiristysmomentti (Nm) M5 5 M6 9 M8 21 M10 41 M12 70 M M M UL-hyväksytyt liittimet UL on amerikkalainen standardi jolla myös on kansainvälinen hyväksyntä. Elpressin tavalliset KRF/KSF-tyypin Cu-liittimet ovat UL-hyväksyttyjä tiedoston nro. E mukaisesti. KR/KS ja KRF/KSF-tyypin Cu-liittimet ovat tarkoitettu harvasäikeiselle ja taipuisalle kuparijohtimelle IEC luokan 2 ja 5 mukaisesti. Työskentelyalue on ². Elpress-liittimillä tehtyjä liitoksia. 3:2

73 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Mekaaniset pihdit Elpress pyrkii mekaanisten puristuspihtien kehitystyössä parhaaseen laatuun ja ergonomiaan sekä puristetun liittimen parhaisiin ominaisuuksiin. Kaikkein yksinkertaisimpia työkaluja lukuun ottamatta työkaluissa on sisäänrakennettu salpajärjestelmä, jolla varmistetaan koko puristusmenettelyn noudattaminen - tämä on aattilaistasoisen ja laadultaan varmistetun työn edellytys. Ainutlaatuiset Miniforce-työkalut määrittävät uuden käyttöergonomian tason. Voimaa tarvitaan erittäin vähän. Tarvittavaa käsipuristusvoimaa on voitu vähentää jopa 45 %. Tämä kaikki on tulosta edistyksellisestä kehitysprosessista, jossa tärkeintä on ollut työtapaturmien riskien minimointi ja paras mahdollinen ergonomia. Käsityökalut eristämättömille liittimille yksinkertainen ja luonnollinen tapa vähentää kuormitusta. Elpressin työkalut ja liittimet muodostavat yhdessä kosketuspuristusjärjestelmän, jossa puristustuloksia valvotaan jatkuvasti alan voimassa olevien standardien, kuten SEN245010, DIN46429, BS4579:1 jne., mukaisesti. Monissa käsipihdeissä käytetään syetrisiä puristusasentoja, joten pihtejä voidaan käyttää kualtakin puolelta - tämä on tärkeää vasenkätisille. Miniforce-, D- ja 50-sarjan pihdit valmistetaaan erittäin laadukkaasta, karkaistusta teräksestä, joka mustaoksidoidaan ja lasermerkitään. tietenkin otettava ensiäiseksi huomioon. Tämän jälkeen kiinnitetään huomiota säännöllisiin tarkistuksiin, joissa mahdolliset muutokset voidaan havaita ja korjata. Sertifikaatti osoittaa, että jokainen yksittäinen työkalu täyttää ne vaatimukset, jotka on asetettu työkalun perustason erittelyssä. Sertifikaatti ilmoittaa, mitkä ovat tärkeiät noudatettavat ominaisuudet. Elpressin huolto-osasto tarjoaa mahdollisuuden työkalujen jatkuvaan laaduntarkkailuun. 3 Elpress Mobile, aattilaisen työkalu vaihdettavilla puristusleuoilla asentajalle tai huoltoteknikolle. Miniforce tyyppi C:ssä on pideät kahvat, jotka helpottavat työskentelyä kahden käden otteella, mikä on usein Puristustyökalujen sertifiointi Mitä sertifioie? Puristustyökalun sertifiointi merkitsee sitä, että jokainen yksittäinen työkalu dokumentoidaan loppukokoonpanon ja -tarkistuksen yhteydessä seuraavien tekijöiden suhteen: kahvapuristusvoima,joka on se voima, joka tarvitaan laukaisemaan salpa, jolla estetään puristuksen lopettaminen liian aikaisin. puristusaukkokorkeudet,eli suurin korkeusmitta, joka voidaan syöttää kuhunkin aukkoon, kun leuat on puristettu yhteen. Työkalun mukana tuleva sertifikaatti. Mihin sertifiointia tarvitaan? Pihtien mukana tuleva sertifikaatti täyttää monta eri tehtävää: puristustyökalut otetaan usein käyttöön hankittaessa laatuohjausjärjestelmä. Tällöin työkalun status on 3:3

74 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut ² Rengaskaapelikengät 0,25-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaula. Luettelonro S-nro Ruuvi W d t L s Kpl/ pak. Työkalusuositus 0,25-0,75 B0832R M3 5,5 1,3 0,5 13, DKB0325 0,25-0,75 B0843R M4 7,5 1,3 0,5 16, DKB0325 0,25-0,75 B0853R M5 9,0 1,3 0,5 17, DKB0325 0,75-1,5 B1532R M3 5,5 1,8 0,7 13, DKB0325, DKB0760 0,75-1,5 B1543R M4 7,0 1,8 0,7 16, DKB0325, DKB0760 0,75-1,5 B1553R M5 9,0 1,8 0,7 17, DKB0325, DKB0760 0,75-1,5 B1565R M6 11,0 1,8 0, DKB0325, DKB0760 0,75-1,5 B1585R M8 14,0 1,8 0, DKB0325, DKB0760 0,75-1,5 B1510R M10 17,0 1,8 0, DKB0325, DKB0760 1,5-2,5 B2532R M3 6,0 2,3 0,8 15, DKB0325, DKB0760 1,5-2,5 B2537R M3,5 6,2 2,3 0,8 16, DKB0325, DKB0760 1,5-2,5 B2543R M4 7,5 2,3 0,8 16, DKB0325, DKB0760 1,5-2,5 B2553R M5 9,0 2,3 0,8 17, DKB0325, DKB0760 1,5-2,5 B2565R M6 11,0 2,3 0, DKB0325, DKB0760 1,5-2,5 B2585R M8 14,0 2,3 0, DKB0325, DKB0760 1,5-2,5 B2510R M10 17,0 2,3 0, DKB0325, DKB B4643R M4 7,8 3,4 1,0 17, DKB B4653R M5 9,0 3,4 1,0 18, DKB B4665R M6 11,0 3,4 1, DKB B4685R M8 14,0 3,4 1, DKB B4610R M10 17,0 3,4 1, DKB B4613R M13 18,0 3,7 1, DKB0760 t = levyn paksuus, s = kuorintapituus Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 3:4

75 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Putkikaapelikengät 0,75-10 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn. Tarkastusreikä, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (1-10 ²). Esimerkki latan merkinnöistä KR: = ² 10 = latan reikä M10 AWG ² Luettelonro, ² - pultinreikä M S-nro Ruuvi W d t L s Kpl/ Pak. (22)-18 0,75 KR0,75-3* M3 6,0 1,3 0,8 16, DKB0325, DKB0760 (22)-18 0,75 KR0,75-4* M4 6,0 1,3 0,8 17, DKB0325, DKB0760 (18)-16 1,5 KR1,5-3* M3 6,5 1,8 1,0 16, DKB0325, DKB0760 (18)-16 1,5 KR1,5-4* M4 6,5 1,8 1,0 17, DKB0325, DKB0760 (18)-16 1,5 KR1,5-5* M5 7,5 1,8 0,8 18, DKB0325, DKB0760 (16)-14 2,5 KR2,5-3* M3 7,5 2,3 1,3 17, DKB0325, DKB0760 (16)-14 2,5 KR2,5-4* M4 7,5 2,3 1,3 18, DKB0325, DKB0760 (16)-14 2,5 KR2,5-5* M5 8,5 2,3 1,2 19, DKB0325, DKB0760 (16)-14 2,5 KR2,5-6* M6 8,5 2,3 1,1 19, DKB0325, DKB KR M4 8,5 3,0 1, GWB4099, ES KR M5 9,0 3,0 1, GWB4099, ES KR M6 10,0 3,0 1, GWB4099, ES KR M4 9,5 4,0 1, GWB4099, ES KR M5 9,5 4,0 1, GWB4099, ES KR M6 10,0 4,0 1, GWB4099, ES KR M8 13,0 4,0 1, GWB4099, ES KR M5 11,5 5,0 3, GWB4099, ES KR M6 11,5 5,0 3, GWB4099, ES KR M8 13,5 5,0 2, GWB4099, ES KR M10 16,0 5,0 2, GWB4099, ES KR M12 19,0 5,0 1, GWB4099, ES2258 * ilman tarkastusreikää t = levyn paksuus, s = kuorintapituus 3 ² Haarukkakaapelikengät 0,25-10 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaula. Työkalusuositus Luettelonro S-nro Ruuvi W d t L s Kpl/ pak. Työkalusuositus 0,25-0,75 B0832G M3 5,5 1,3 0,5 13, DKB0325 0,25-0,75 B0843G M4 7,5 1,3 0,5 16, DKB0325 0,75-1,5 B1532G M3 5,5 1,8 0,7 13, DKB0325, DKB0760 0,75-1,5 B1537GS M3,5 5,5 1,8 0,7 16, DKB0325, DKB0760 0,75-1,5 B1543G M4 7,0 1,8 0,7 16, DKB0325, DKB0760 0,75-1,5 B1553G M5 9,0 1,8 0,7 17, DKB0325, DKB0760 1,5-2,5 B2532G M3 5,5 2,3 0,8 13, DKB0325, DKB0760 1,5-2,5 B2543G M4 7,0 2,3 0,8 16, DKB0325, DKB0760 1,5-2,5 B2553G M5 9,0 2,3 0,8 17, DKB0325, DKB B4643G M4 7,8 3,4 1,0 18, DKB0760, GWB B4653G M5 9,0 3,4 1,0 18, DKB0760, GWB B9953G M5 12,0 4,6 1, GWB B9965G M6 11,0 4,6 1, GWB4099 t = levyn paksuus, s = kuorintapituus Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 3:5

76 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut ² Piikkikaapelikengät 0,25-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kovajuotettu kaula. S-nro W d L 1 L s Kpl/ pak. Työkalusuositus 0,25-0,75 B0819SR ,8 1,3 12,0 17, DKB0325 0,75-1,5 B1519SR ,9 1,8 12,0 17, DKB0325, DKB0760 1,5-2,5 B2519SR ,9 2,3 12,0 17, DKB0325, DKB B4630SR ,8 3,4 14, DKB0760 s = kuorintapituus AWG ² Jatkosholkit 0,75-10 ² Tiedot: Cu 99,95%, tinattu Cu/Sn. S-nro d L s Kpl/ pak. Työkalusuositus (22)-18 0,75 KS0, ,3 14, DKB0760 (18)-16 1,5 KS1, ,8 14, DKB0760 (16)-14 2,5 KS2, ,3 16, DKB KS ,0 19, GWB4099, ES KS ,0 19, GWB4099, ES KS , GWB4099, ES KST , GWB4099 s = kuorintapituus ² Lattapistokehylsyt, rullattu malli 0,5-6 ² Tiedot: messinki, tinattu Cu/Sn. Luettelonro Luettelonro Luettelonro S-nro e t L Lattapistokkeelle s Kpl/ pak. Työkalusuositus 0,5-1 B1003FLS ,0 0,25 14,0 2,8x0, DRB0115 0,5-1 B1003FLS ,0 0,3 12,7 2,8x0, DRB0115 0,75-1,5 B1505FLS ,4 0,4 16,0 4,8x0, GRB0560 0,75-1,5 B1505FLS ,4 0,4 16,0 4,8x0, GRB0560 0,75-1,5 B1507FLS ,6 0,4 19,0 6,3x0, GRB0560 1,5-2,5 B2505FLS ,0 0,35 15,6 4,8x0, GRB0560 1,5-2,5 B2505FLS ,0 0,4 16,0 4,8x0, GRB0560 1,5-2,5 B2507FLS ,6 0,4 19,0 6,3x0, GRB B4607FLS ,6 0,4 19,0 6,3x0, GRB0560 t = levyn paksuus, s = kuorintapituus Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 3:6

77 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut ² Nastalliset lattapistokehylsyt, rullattu malli 0,5-6 ² Tiedot: messinki, tinattu Cu/Sn. S-nro e t L Lattapistokkeelle s Kpl/ pak. Työkalusuositus 0,5-1,5 B1507FLSN ,5 0,4 19,2 6,3x0, GRB0560 1,5-2,5 B2507FLSN ,5 0,4 19,0 6,3x0, GRB B4607FLSN ,5 0,4 19,0 6,3x0, GRB0560 t = levyn paksuus, s = kuorintapituus 3 ² Lattapistokehylsyt uroshaaroituksella, rullattu malli 0,5-2,5 ² Tiedot: messinki, tinattu Cu/Sn. S-nro e t L Lattapistokkeelle s Kpl/ pak. Työkalusuositus 0,5-1,5 B1507FLSH ,0 0,4 20,0 6,3x0, GRB0560 1,5-2,5 B2507FLSH ,0 0,4 20,0 6,3x0, GRB0560 t = levyn paksuus, s = kuorintapituus ² Lattapistokehylsyt 90º rullattu malli 0,5-1,5 ² Tiedot: messinki, tinattu Cu/Sn. S-nro e t L Lattapistokkeelle s Kpl/ pak. Työkalusuositus 0,5-1,5 B1507FLSB ,7 0,4 13,0 6,3x0, TRB0515B t = levyn paksuus, s = kuorintapituus ² Lattapistokehylsyt, kulma, rullattu malli 0,5-1 ² Tiedot: messinki, tinattu Cu/Sn. Luettelonro Luettelonro Luettelonro Luettelonro S-nro W e t L Lattapistokkeelle s Kpl/ pak. Työkalusuositus 0,5-1 B1003FLSV ,8 4,9 0,3 9,3 2,8x0, DRB0115 t = levyn paksuus, s = kuorintapituus Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 3:7

78 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut ² Lattapistoke 0,5-2,5 ² Tiedot: messinki, tinattu Cu/Sn. S-nro e L Latta s Kpl/ pak. Työkalusuositus 0,5-1 B1003H ,6 12,7 2,8x0, DRB0115 0,5-1,5 B1507H ,0 19,0 6,3x0, GRB0560 1,5-2,5 B2507H ,0 20 6,3x0, GRB0560 s = kuorintapituus ² Nastallinen lattapistoke 0,5-6 ² Tiedot: messinki, tinattu Cu/Sn. S-nro e L Latta s Kpl/ pak. Työkalusuositus 0,5-1,0 B1007HN ,0 28 6,3x0, DRB0115 1,5-2,5 B2507HN ,0 28 6,3x0, GRB B4607HN ,0 28 6,3x0, GRB0560 s = kuorintapituus ² Pyöröpistokkeet 0,2-1,5 ² Tiedot: messinki, tinattu Cu/Sn. S-nro e L Ø pyöröpistike s Kpl/ pak. Työkalusuositus 0,2-0,5 B0502HA ,5 21 2, DRB0115 0,5-1,5 B1502HA ,5 21 2, DRB0115 s = kuorintapituus ² Luettelonro Luettelonro Luettelonro Luettelonro Pyöröpistokehylsyt 0,2-1,5 ² Tiedot: messinki, tinattu Cu/Sn. S-nro e L Pyöröpistikkeille s Kpl/ pak. Työkalusuositus 0,2-0,5 B0502HO ,5 21 2, DRB0115 0,5-1,5 B1502HO ,5 21 2, DRB0115 s = kuorintapituus Koskien yksityiskohtaisia tietoja suositeltavista työkaluista, katso työkaluosuutta tämän luvun lopussa. 3:8

79 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Kuva Lattapistokkeet Tiedot: messinki, tinattu Cu/Sn. S-nro W e L Latta Kpl/ pak. 1 B07FLS1H ,5 8,0 8,5 6,3x0, B07FLS2H ,0 7,5 18,5 6,3x0, B07FLS3H ,0 7,5 21 6,3x0, Kuva S-nro W L Latta 4 B07FLS ,5 9,0 6,3x0,8 100 Kpl/ pak. Kuva S-nro W e Ø L Latta Kpl/ pak. 5 B1807H ,1 8,3 4,4 19,1 6,3x0, B1807H ,0 8,3 5,4 19,2 6,3x0,8 100 Kuva S-nro b e Ø c Latta Kpl/ pak. Kulma 6 B0457H ,0 8,0 4,1 8,0 6,3x0, B0457H ,0 8,0 5,3 8,0 6,3x0, B0907H ,0 8,3 4,1 8,0 6,3x0, B0907H ,0 8,0 5,3 8,0 6,3x0, Kuva Luettelonro Luettelonro Luettelonro Luettelonro Luettelonro S-nro W c e Ø L Latta Kpl/ pak. Kulma 8 B2457H ,0 12,0 8,0 4,2 10,0 6,3x0, x45 8 B2457H ,0 12,0 8,0 5,2 10,0 6,3x0, x45 Ø Reiän halkaisija 3:9

80 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut S-nro Juotettavat lattapistokkeet Tiedot: messinki, tinattu Cu/Sn. cc e d L Latta Kpl/ pak. Suositus pora Ø ,0 8,0 1,5 16,8 6,3x0, ,45 S-nro cc d W L Latta Kpl/ pak. Suositus pora Ø ,0 1,3 5,0 13,4 2,8x0, , ,0 1,2 9,0 16,0 6,3x0, ,30 Luettelonro Luettelonro Luettelonro S-nro d W L Latta Kpl/ pak. Suositus pora Ø ,9 6,5 10,5 2,8x0, ,0 3:10

81 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Eristysholkit Tiedot: käytetään suorien ja taivutettujen lattapistokeliittimien kanssa. Kuva Luettelonro S-nro L W Materiaali Väri Lattapistokehylsy Kaapelin maksimi Ø Kpl/ pak. Lämpötila C 1 ISO1003FL ,0 5,6 PVC transp 2,8 2, ISO1005FL ,0 7,6 PVC transp 4,8 3, ISO1507HBW ,0 PVC transp 6,3 3, ISO1507FLS ,4 9,0 PP transp 6,3 3, ISO2507FLS ,5 9,5 PE transp 6,3 3, ISO1507FLB ,3 15,0 PVC transp 6,3 2, * Käytetään 90 lattapistokehylsyn kanssa. 3 3:11

82 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Kytkentärasiat käytetään yhdessä lattapistokehylsyjen ja nastallisten lattapistokkeiden 1,5-6 ² kanssa materiaali läpinäkyvää nailonia maksimi jännite 250 V Kuva Luettelonro Napoja L W H Kpl/ pak. Huom M ,4 9, M , M , M , F , F , F , F , Huom. 1 Käytetään lattapistokehylsyjen B2507FLSN ja B4607FLSN kanssa. 2 Käytetään lattapistokkeiden B2507HN ja B4607HN kanssa. Kytkentärasiat käytetään yhdessä pyöröpistikehylsyjen ja pyöröpistikkeiden 0,2-2,5 ² kanssa materiaali läpinäkyvää polyamidia maksimi jännite 250 V maksimi virta 20 A lämpötila-alue -20 C -l +105 C Kuva Luettelonro Napoja L W H Kpl/ pak. Huom. - MC02F ,6 7, MC02M ,5 7, MC03F ,6 7, MC03M ,6 7, MC04F ,5 13, MC04M ,5 13, MC06F ,6 13, MC06M ,6 13, MC09F ,7 19, MC09M ,7 19, MC12F , MC12M , MC15F , MC15M , Huom. 3 Käytetään pyöröpistikkeiden B0502HA ja B1502HA kanssa. 4 Käytetään pyöröpistikehylsyjen B0502HO ja B1502HO kanssa. 3:12

83 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Kytkentärasiat käytetään yhdessä lattapistokehylsyjen kanssa materiaali läpinäkyvä PVC maksimi jännite 400 V maksimi virta 18 A Kuva Luettelonro S-nro Napoja L W H Latta Kpl/ pak ,0 6,0 6,3x0, ,5 21 7,4 6,3x0, ,0 6,3x0, Lajitelmalaatikko PL701 S-nro Lajitelmalaatikko on tarkoitettu sähköasentajille, huoltoliikkeille ja korjaamoille. Ominaisuudet laatikko ABS-muovia, sisäosa styreenimuovia 19 lokeroa (+ 10 tyhjää lokeroa) 700 eristämätöntä kaapelikenkää ja jatkoshylsyä 0,75-10 ² puristustyökalu DKB0325 puristustyökalu GWB4099 Miniforce kuorintapihdit SCT001 paino 4,3 kg pituus 370 leveys 298 korkeus 36,5 3:13

84 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Harrastetyökalut eristetyille liittimille 0,5-6 ² Puristus, katkaisu ja kuorinta Ominaisuudet: valmistettu laatuteräksestä, puolipehmeät kahvat puristusvälit on selvästi merkitty pihdeissä ei ole salpatoimintoa katkaisee 6 ² asti kuorii 6 ² asti katkaisee ruuveja M2,5-M5 Puristusalue 0,5-6 ² T50 Puristusmuodot T50 S-nro Harrastepihdit. Ominaisuudet: puristaa 0,5-6 ² eristetyt liittimet ja eristämättömät liittimet 1,5-6 ² punaiset kahvat Alue Luettelonro S-nro Puristusmuodot Paino Pituus 0,5-6 ² T soikea/nasta 0,200 kg 225 T51 Puristusmuodot T51 S-nro Harrastepihdit. Ominaisuudet: puristaa 0,5-6 ² eristetyt liittimet ja pyöröpuristaa eristämättömät liittimet 0,5-2,5 ² keltaiset kahvat Alue Luettelonro S-nro Puristusmuodot Paino Pituus 0,5-6 ² T soikea/rullaus 0,200 kg 225 T52 Puristusmuoto T52 S-nro Harrastepihdit. Ominaisuudet: pyöröpuristaa eristämättömät liittimet 0,5-6 ² vihreät kahvat Alue Luettelonro S-nro Puristusmuoto Paino Pituus 0,5-6 ² T rullaus 0,200 kg 225 3:14

85 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Työkalut eristämättömille liittimille 0,15-6 ² (sertifikaatilla) Ominaisuudet: puristusvälit on selkeästi merkitty pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu SEN- ja DIN-standardien vaatimusten mukaan Elpressin liittimillä salpatoiminto takaa täydellisen puristuksen hätälaukaisu, jos puristusjakso täytyy keskeyttää ainutlaatuinen muotoilu tekee työkaluista ohuita ja joustavia täydelliseen puristukseen vaaditaan vain vähän lihasvoimaa kestää vähintään puristusta toimitetaan sertifikaatilla yksinkertaista laaduntarkkailua varten 3 TRB0515B Puristusmuoto Puristusalue 0,5-1,5 ² TRB0515B S-nro Puristuspihdit lippuliittimen B1507FLSB8 pyöröpuristusta varten. ei sertifikaattia Alue Luettelonro S-nro Puristusmuoto Paino Pituus 0,5-1,5 ² TRB0515B rullaus 0,740 kg 260 DRB0115 Puristusmuoto Puristusalue 0,15-1,5 ² DRB0115 S-nro Puristuspihdit, jotka on tarkoitettu eristämättömien lattapistokeliittimien, pyöröpistikkeiden ja pyöröpistikehylsyjen pyöröpuristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 0,15-1,5 ² DRB rullaus 0,444 kg 192 x 66 DKB0325 Puristusmuoto Puristusalue 0,25-2,5 ² DKB0325 S-nro Puristuspihdit Cu-liittimien nastapuristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Levey 0,25-2,5 ² DKB nasta 0,444 kg 192 x 66 DKB0760 Puristusmuoto Puristusalue 0,75-6 ² DKB0760 S-nro Puristuspihdit Cu-liittimien nastapuristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 0,75-6 ² DKB nasta 0,445 kg 192 x 66 3:15

86 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Miniforce-työkalut eristämättömille liittimille 0,5-10 ² (sertifikaatilla) Ominaisuudet: salpatoiminto, joka laukeaa vasta, kun puristus on valmis hätälaukaisu, jos puristusjakso täytyy keskeyttää selvästi merkityt puristusvälit pitkän käyttöajan jälkeen säädettävissä muutosten yhteydessä testattu Elpressin liittimillä SEN-standardin vaatimusten mukaan ainutlaatuinen mekanismi, joka vähentää suurinta tarvittavaa kahvavoimaa 450 N:sta aina 200 N:iin (malli C) ergonominen kahva, joka sopii kaikille käyttäjille maksimoi työn laadun vähentää työperäisten vaojen vaaraa kevyt ja joustava kestävyydestä tinkimättä mallissa C on erityisen pitkät kahvat kahden käden otetta varten kestää vähintään puristusta toimitetaan sertifikaatilla yksinkertaista laaduntarkkailua varten GRB0560L GRB0560LC Puristusalue 0,5-6 ² GRB0560L ja GRB0560LC S-nro (GRB0560L), (GRB0560LC) Elpress Miniforce -pihdit eristämättömien liittimien pyöröpuristusta varten. Tyypin L pihdit, joissa on kolme vaihdettavaa paikanninta eri kaapelikenkätyyppejä varten (katso taulukko). Tyypissä LC on pideät kahvat. Ominaisuudet: toimitetaan käytännöllisessä muovilaatikossa paikannin, joka pitää kaapelikengän oikeassa asennossa puristuksen yhteydessä antaa käyttöösi tavallaan "ylimääräisen käden" ja helpottaa työtä esimerkiksi ahtaissa tiloissa Puristusmuoto GRB0560-paikannin. Paikannin Merkintä A 1. B1507FLS1 B1507FLSN 2. B2507FLS1 B2507FLSN 3. B4607FLSN B4607FLS1 C 1. B1507H 2. B2507HN 3. B4607HN E 1. B1505FLS (5 tai 8) B2505FLS (5 tail 8) -1 Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys 0,5-6 ² GRB0560L rullaus 0,860 kg 203 x 76 0,5-6 ² GRB0560LC rullaus 0,920 kg 256 x 80 3:16

87 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut GRB0560 GRB0560 ja GRB0560C S-nro (GRB0560), (GRB0560C) Miniforce-pihdit eristämättömien liittimien pyöröpuristusta varten. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys GRB0560C 0,5-6 ² GRB rullaus 0,433 kg 203 x 76 0,5-6 ² GRB0560C rullaus 0,493 kg 256 x 80 3 Puristusmuoto Puristusalue 4-10 ² GWB4099 GWB4099 ja GWB4099C S-nro (GWB4099), (GWB4099C) Miniforce-pihdit, joita käytetään W-puristamaan eristämättömiä rengas-, haarukka- ja lattakaapelikenkiä ja jatkosholkkeja, joiden tyyppi on KR ja KS. Alue Luettelonro S-nro Puristusmuoto Paino Pituus x Leveys GWB4099C 4-10 ² GWB W-puristus 0,418 kg 203 x ² GWB4099C W-puristus 0,478 kg 256 x 80 Puristusmuoto 3:17

88 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Elpress Mobile - työkalut vaihdettavilla leuoilla Aattityökalu vaihdettavilla leuoilla asennustyöhön ja DataCom sovelluksiin. Ominaisuudet: Luotettava, turvallinen, taloudellinen ja ergonominen työkalu Rinnakkaispuristusliike, testattu puristukseen, N:n puristusvoima Puristusleuan vaihto yhdellä otteella - nopeasti ja helposti Leukapari on aina yhdessä ja se säilytetään omassa pitimessään. Laaja puristusleukojen valikoima mahdollistaa kaikkien sovellusten puristamisen yhdellä työkalun rungolla Elpress mobile, vain runko. Elpress Mobilesta on neljä perusversiota: Elpress Mobile S-nro Mobile käsipuristin (vain runko). Varustettava puristusleuoilla. Luettelonro S-nro Paino Pituus x Leveys Elpress Mobile ,554 kg 234 x 64 Mobile Installation S-nro Käsipihdit kahdella vaihdettavalla leukaparilla: OAA0525, eristettyjen liittimien 0,5-2,5 ² puristamiseen OEB0210, päätehylsyjen puristamiseen 0,25-10 ² Pihdit toimitetaan siihen kuuluvilla leuoilla kuplapakkauksessa Luettelonro S-nro Paino Pituus x Leveys Elpress mobile + puristusleuat OAA0525 ja OEB0210. Mobile Installation ,694 kg 234 x 64 3:18

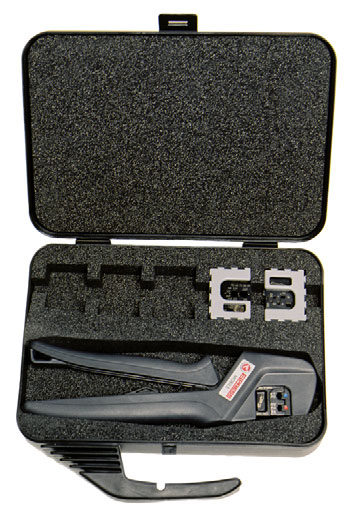

89 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Elpress Mobile + leuat OMP45 ja OCC1113. Elpress Mobile + leuat OMS4, OMS3 ja OMSL. Mobile DataCom S-nro Käsipihdit kahdella vaihdetavalla leukaparilla: OMP45, modulaariliittimien puristamiseen, RJ45-liittimet OCC1113, koaksiaaliliittimet RG58, 59, 62, 71 puristamiseen Pihdit toimitetaan siihen kuuluvilla leuoilla kuplapakkauksessa Luettelonro S-nro Paino Pituus x Leveys Mobile DataCom ,659 kg 234 x 64 Mobile Solar Kit S-nro Käsipihdit kahdella vaihdetavalla leukaparilla: OMS4, rullapuristus liittimille 2,5-6,0 ² joissa on Ø 4 hylsy OMS3, nelikulmapuristus liittimille 2,5-6,0 ² joissa on Ø 3 hylsy OMSL, nelikulmapuristus liittimille, 2,5-6,0 ² Luettelonro S-nro Paino Pituus x Leveys Mobile Solar Kit ,722 kg 234 x 64 3 Kuorintatyökalu LOKE. Mobile Box S-nro Laatikko mobiletyökalulle sekä 5-6 leukaparille. Työkalu ja leuat tilataan erikseen. Luettelonro S-nro Paino Pituus x Leveys Korkeus Mobile Box ,32 kg 246 x ,5 Leukavailkoima katso seuraava sivu. 3:19

90 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Voit täydentää sarjaasi seuraavilla leuoilla Vaihtoleukoja Elpress Mobile-pihteihin oheisen taulukon mukaan. Leukapari on toisissaan kiinni tapilla ja ne toimitetaan kasetissa, jonka voi kiinnittää toisiin kasetteihin. OAA0160 S-nro Eristettyjen liitimien epäsyetriseen puristamiseen 0,1-0,4 ja OAA0525 S-nro Eristettyjen liittimien epäsyetriseen puristamiseen 0,5-2,5 2. OSW0360 S-nro Jatkosholkkeja varten, jossa lämpökutiste 4-6/0,3-0,75 2. OSW0525 S-nro Jatkosholkkeja varten, jossa lämpökutiste 0,5-2,5 2. OPB0140 S-nro GPC-liittimien (Global Power Connectors) puristamiseen. OPB6099 S-nro GPC-liittimien (Global Power Connectors) puristamiseen. OWB4099 S-nro Eristämättömien liitimien W-puristamiseen OKB0725 S-nro Eristämättömien liittimien tuurnapuristukseen 0,75-2,5 2. OKB0560 S-nro Eristämättömien liittimien tuurnapuristukseen 0, OEB0210 S-nro Päätehylsyjen puristamiseen 0, OEB1625 S-nro Päätehylsyjen puristamiseen OEB3550 S-nro Päätehylsyjen puristamiseen ORB0110 S-nro Eristämättömien liittimien pyöröpuristamiseen 0,1-1,0 2. ORB0560 S-nro Eristämättömien liittimien pyöröpuristamiseen 0, OMP45 S-nro Modulaariliittimien puristamiseen RJ45. OMP11 S-nro Modulaariliittimien puristamiseen RJ11. OFO5432 S-nro Valokuituliittimien puristamiseen. OCC0908 S-nro Koaksiaaliliittimien puristamiseen. OCC1113 S-nro Koaksiaaliliittimien puristamiseen. OCC4755 S-nro Koaksiaaliliittimien puristamiseen. OMS4 S-nro rullapuristus liittimille 2,5-6,0 ² joissa on Ø 4 hylsy. OMS3 S-nro nelikulmapuristus liittimille 2,5-6,0 ² joissa on Ø 3 hylsy. OMSL S-nro nelikulmapuristus liittimille, 2,5-6,0 ². 3:20

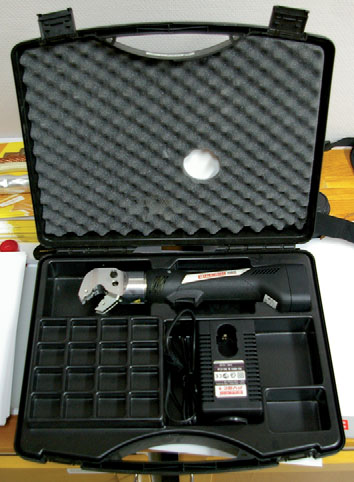

91 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Akkukäyttöinen puristustyökalu eristetyille liittimille 0,5-6 ², eristämättömille liittimille 0,25-10 ² ja päätehylsyille 0,5-50 ² Ominaisuudet: NiMh-akku (9,6 V ja 2,0 Ah), latausaika noin 40 min erittäin hyvä käytettävyys ja ergonomia työkalu huoltoon ja asennuksiin nopea puristusjakso 2 4 sek noin 150 puristusta/akun latauskerta työkalun leuat myydään erikseen toimitetaan muovilaukussa, jossa laturi ja yksi akku 3 PV130P, PV130S - Elpress MINI, leuat myydään erikseen. Puristusalue 0,5-6/0,25-10/0,5-50 ² PV130P - Elpress Mini S-nro Akkukäyttöinen työkalu, jolla puristetaan eristettyjä kaapelikenkiä aina 6 ² asti sekä eristämättömiä kaapelikenkiä ja jatkoksia 10 ² asti sekä päätehylsyjä 50 ² asti (syöttö sivusta). Erityisominaisuudet: rinnan liikkuvat puristusleuat Alue Luettelonro S-nro Paino Pituus 0,5-6/0,25-10/0,5-50 ² PV130P - Elpress Mini ,3 kg 360 PV130S - Elpress Mini S-nro Akkukäyttöinen työkalu, jolla saksipuristetaan eristettyjä kaapelikenkiä aina 6 ² asti sekä eristämättömiä kaapelikenkiä ja jatkoksia 10 ² asti sekä päätehylsyjä 50 ² asti (syöttö sivusta). PV130P laukkuineen ja latureineen. Erityisominaisuudet: saksiliikkeinen puristus Alue Luettelonro S-nro Paino Pituus 0,5-6/0,25-10/0,5-50 ² PV130S - Elpress Mini ,5 kg 360 Leukataulukko EB0560 WB4099 KB0325 EB3550 EB1025 EB4010 Käyttö Leuka S-nro Puristusmuoto Eristetyt 0,5-6 ² SA syetrinen Eristämättömät, nastapuristus 0,25-2,5 ² KB nasta Eristämättömät, W-pur ² WB W-puristus Eristämättömät, pyöröpur. 0,5-6 ² RB rullaus Päätehylsyt 0,5-6 ² EB trapetsi 4-10 ² EB trapetsi ² EB trapetsi ² EB trapetsi Ilmoita haluamasi leuan tyyppi tilausvaiheessa. RB0560 3:21

92 Eristämättömät liittimet 0,20-10 ² ja niihin kuuluvat työkalut Muistiinpanot 3:22

93 Cu-liittimet ² Cu-liittimet 0, ² Yleistietoa Cu-liittimet 2 Putkikaapelikengät 0,75-10 ² 4 Putkikaapelikengät ² KRF ja ² KRD 5 Putkikaapelikengät ², KRT 7 Putkikaapelikengät ², KRD 9 Putkikaapelikengät ², KRFN, kapealla laatalla 10 Putkikaapelikengät kahdella reiällä ², KRF 11 Putkikaapelikengät, joissa 45 kulma ², KRF 12 Putkikaapelikengät, joissa 45 kulma ², KRT 13 Putkikaapelikengät, joissa 90 kulma ², KRF 14 Putkikaapelikengät, joissa 90 kulma ², KRT 15 Putkikaapelikengät ² DIN Peltikaapelikengät ² DIN Jatkohylsy 0, ², KS/KSF 18 Jatkohylsy ², KST 19 Jatkohylsy ², KSD 19 Jatkohylsy väliseinällä ² 20 Rinnakkaisjatkoliitin johtimille, joiden kokonaispoikkipinta on 0,5-7,5 ² 20 4 Jatkosholkit yksisäikeisille johtimille 6-16 ² 20 Piikkikaapelikengät ² DIN Putkikaapelikengät Excel-kaapelille ² 21 Jatkoshylsyt Excel-kaapelille ² 21 Haaroitusliittimet ² 22 C-liitin taulukko (vain sivusta syöttö) 23 4:1

94 Cu-liittimet 0, ² Yleistietoa Cu-liittimet System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmääe, koska varma liitos saadaan aikaan kun tuotteitae käytetään oikein. Cu-liittimet Elpress-kupariliittimet on valmistettu 99,95 %:n puhtaasta kuparista. Valmistae putkikaapelikenkiä tyyppiä KR/ KRF/KRD, jatkoshylsyjä tyyppiä KS/KSF/ KSD harvasäikeisille johtimille, IEC228 luokka 2 mukaan ja monisäikeisille johtimille IEC228 luokka 5 mukaan sekä C-liitimiä pääasiassa Cu-johtojen haaroitusta varten. Lisäksi valikoimassa on monia asiakaskohtaisia versioita. Moni- ja harvasäikeisille Cu-johtimille käytetään kaapelikenkiä tyyppiä KR/KRF ja jatkoshylsyjä tyyppiä KS/KSF. Kaapelikenkiä tyyppiä KRD ja jatkoshylsyjä tyyppiä KSD käytetään normaalisti harvasäikeisille Cu-johtimille, joiden poikkipinta on alkaen 500 ². Kaapelikengät tyyppiä KR/KRF/KRD on tarkoitettu enintään 47 kv:n jännitteelle ja niitä käytetään pääasiassa pääteliittiminä liityttäessä kuparisiin kiskoihin ja kojeliittimiin, kun taas jatkoshylsyjä tyyppiä KS/ KSF/KSD käytetään pääasiassa kaapeliasennusten kuparijohtimien jatkoksiin. Niitä voidaan käyttää myös maajohdinten suorajatkoksiin. Haaroitusliittimellä tyyppiä C jatketaan ja haaroitetaan maajohtoja, ukkosjohdinasennuksia jne. Käyttämällä Elpressin työkaluja puristettaessa Elpressin päätteitä ja liittimiä saavutetaan liitokset jotka täyttävät vaatimukset SEN , BS 4579:1, VDE 0220:1 ja EN-IEC 61238:1 mukaisesti, mikä näistä on kulloinkin sovellettavissa. KRT-kaapelikengät ja KST-liittimet vastaavat saksalaisia standardityyppejä (ei DIN!) ja niitä käytetään monisäikeisissä johtimissa. UL-hyväksytyt liittimet UL on amerikkalainen standardi jolla myös on kansainvälinen hyväksyntä. Elpressin tavalliset KRF/KSF-tyypin Culiittimet ovat UL-hyväksyttyjä tiedoston nro. E mukaisesti. KR/KS ja KRF/ KSF-tyypin Cu-liittimet ovat tarkoitettu harvasäikeiselle ja taipuisalle kuparijohtimelle IEC luokan 2 ja 5 mukaisesti. Työskentelyalue on ². DNV-hyväksytyt liitokset Elpressin liitimet KR/KS ja KRF/KSF ovat DNV:n alusten luokitussäännösten sekä Det Norske Veritas Offshore Standards:in mukaisia. Liittimet ovat hyväksyttyjä alusten ja liikkuvien offshore -yksikköjen asennuksissa. Puristusten määrä Normaalisti vaaditaan yksi puristus aina 150 ² liittimiin asti ja kaksi puristusta suureilla poikkipinnoilla. Joissakin tapauksissa tarvitaan muu puristusmäärä. Katso käytettävien puristusleukojen tiedot luvun 10 taulukoista. Jos mahdollista, puristusten on oltava vierekkäin. Puristettaessa päällekkäisyyttä ei kuitenkaan aina voida välttää. Puristusjärjestys kahdella puristuksella. Puristusjärjestys kolmella puristuksella. Cu-liittimien merkintä Elpress-merkintäjärjestelmä käsittää kupariliitimien osalta logon, kaapelien poikkipinnan ja kuusioleuan tyyppinumeron. Järjestelmä mahdollistaa oikean puristustyökalun käytön tarkastuksen, koska leuan numero syntyy automaattisesti liitintä puristettaessa. Putkikaapelikenkien merkintä 20 (kaulamerkintä) Leuan tunnus (Elpress logo) F (latassa) 95 = Cu-johdin ² 12 = reikäkoko F = KRF Jatkoshylsyjen merkintä (Elpress logo) 9 Leuan tunnus 16 F (mahd. vaippajohdin poikkipinta ja maadoitusmerkki) 16 = Cu-johdin ² F = KSF Haaroitusliittimien merkintä / = Cu-köysi ² = Cu-köysi ² (Elpress logo) C16-19 Luettelonr 4:2

95 Cu-liittimet 0, ² Kaapelikenkälatan reikä SS-ISO 273:n mukaan Ruuvimitta Ruuvinreiän tol H13 (Ø ) M 3 3,2 M 4 4,3 M 5 5,3 M 6 6,4 M 8 8,4 M 10 10,5 M M M M EasyGuide - helpottaa erittäin monisäikeisten johtimien asennusta kaapelikenkään. EasyGuide koostuu telineestä (EG-TS) ja asennuspaloista (EG-XX), jotka valitaan johtimien tyypin ja kaapelikengän mukaan. Asenna kaapelikenkä asennuspalojen aukkoon, vie johdin sisään toisesta suunnasta ja avaa asennuspalat, viimeinkin helppo tapa saada kaikki säikeet kaapelikenkään. Sopeutettu Elpressin kaapelikenkätyypille KR/KRF ². Asennuspalat EG-XX EG-TS Ruuvi ja aluslevy Kirkassinkittyä tyyppiä, lujuusluokka 8.8 muttereille ja ruuveille joita käytetään Al- ja Cu-lattaisten kaapelikenkien liittämiseen. Seuraavia sääntöjä on noudatettava: Käytä aina momenttiavainta ollaksesi varma oikean kiristysmomentin saavuttamisesta. Varmistu että avain on kalibroitu toimittajan ohjeiden mukaisesti. Käytä suositeltua momenttia ruuvinvalmistajan ohjeiden mukaan. Käytä aina kovaa tasoaluslaattaa liityntäpinnan kitkan ja reiän reunapaineen vähentämiseksi, kovuus väh. HB200. Vaativiin asennuksiin voidaan käyttää DIN 6796 mukaista jousilaattaa yhdessä tasoaluslaatan kanssa puristusvoiman lisäämiseksi. Asenna kuvan mukaisesti. 6 ² EG 6 10 ² EG ² EG ² EG ² EG ² EG ² EG ² EG ² EG ² EG ² EG ² EG 240 EasyGuide. 4 Ruuvi Kiristysmomentti (Nm) M5 5 M6 9 M8 21 M10 41 M12 70 M M M Asiakaskohtaisesti räätälöidyt tuotteet Asiakkaalle räätälöity tuote on tärkeä osa työtäe. Asiakkaan ongelmien ratkaisu on erityinen haaste samalla kun tuote on valmistettava kannattavasti. Tällä tavoin lisääe myös tietämystäe asiakkaiden tarpeista. Yllä mainituista liitoksista voidaan mainita erimalliset T-liitokset, joihin voidaan liittää kolme samankokoista johdinta yhdellä liitoksella. Näitä käytetään esimerkiksi muuntajien valmistuksessa. Muita muuntajavalmistuksessa käytettäviä liitoksia ovat läpivientitapit sekä käämikytkimien erikoiskaapelikengät. Yhteenvetona voidaan sanoa että kaikki liitokset on kehitetty jotta yksinkertaisella tavalla voidaan varmistaa korkeatasoinen liitos myös kehittyneissä sovelluksissa. 4:3

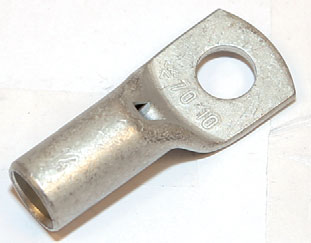

96 Cu-liittimet 0, ² Putkikaapelikengät 0,75-10 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn. Tarkastusreikä, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (1-10 ²). Esimerkki latan merkinnöistä KR: = ² 10 = latan reikä M10 AWG ² Luettelonro, ² - pultinreikä M S-nro Ruuvi W d t L s Kpl/ Pak. Työkalusuositus (22)-18 0,75 KR0,75-3* M3 6,0 1,3 0,8 16, DKB0325, DKB0760 (22)-18 0,75 KR0,75-4* M4 6,0 1,3 0,8 17, DKB0325, DKB0760 (18)-16 1,5 KR1,5-3* M3 6,5 1,8 1,0 16, DKB0325, DKB0760 (18)-16 1,5 KR1,5-4* M4 6,5 1,8 1,0 17, DKB0325, DKB0760 (18)-16 1,5 KR1,5-5* M5 7,5 1,8 0,8 18, DKB0325, DKB0760 (16)-14 2,5 KR2,5-3* M3 7,5 2,3 1,3 17, DKB0325, DKB0760 (16)-14 2,5 KR2,5-4* M4 7,5 2,3 1,3 18, DKB0325, DKB0760 (16)-14 2,5 KR2,5-5* M5 8,5 2,3 1,2 19, DKB0325, DKB0760 (16)-14 2,5 KR2,5-6* M6 8,5 2,3 1,1 19, DKB0325, DKB KR M4 8,5 3,0 1, GWB4099, ES KR M5 9,0 3,0 1, GWB4099, ES KR M6 10,0 3,0 1, GWB4099, ES KR M4 9,5 4,0 1, GWB4099, ES KR M5 9,5 4,0 1, GWB4099, ES KR M6 10,0 4,0 1, GWB4099, ES KR M8 13,0 4,0 1, GWB4099, ES KR M5 11,5 5,0 3, GWB4099, ES KR M6 11,5 5,0 3, GWB4099, ES KR M8 13,5 5,0 2, GWB4099, ES KR M10 16,0 5,0 2, GWB4099, ES KR M12 19,0 5,0 1, GWB4099, ES2258 * ilman tarkastusreikää t = levyn paksuus, s = kuorintapituus Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:4

97 Cu-liittimet 0, ² Putkikaapelikengät ² KRF ja ² KRD Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (KRF ²). DNV-hyväksytyt (KRF ²). Esimerkki levyn merkinnästä KRF: 95 12F, KRD: (Elpressin logo on merkinnässä) 95 = ² 12 = reikä M10:lle F = tyyppi KRF, harva- ja monisäikeinen johdin 500 = ² 16 = reikä M16:lle AWG Luettelonro, ² - pultinreikä M S-nro W d N N 1 L Kpl/ Pak. Leuka nro Työkalusuositus N 1 N L 6 KRF ,0 6,0 8,0 9, V600, V KRF ,0 6,0 8,0 9, V600, V KRF ,0 6,0 10,0 11, V600, V KRF ,0 12,0 13, V600, V KRF ,0 8,0 8,0 10, V600, V KRF ,0 8,0 8,0 10, V600, V KRF ,0 8,0 10,0 11, V600, V KRF ,0 12,0 13, V600, V KRF ,0 9,0 10,0 11, V600, V KRF ,0 9,0 10,0 11, V600, V KRF ,0 9,0 10,0 11, V600, V KRF ,0 12,0 14, V600, V1300 1/0 KRF ,0 11,0 12, ,5 V600, V1300 1/0 KRF ,0 11,0 12, ,5 V600, V1300 1/0 KRF ,0 11,0 12, ,5 V600, V1300 1/0 KRF ,0 12,0 14, ,5 V600, V1300 1/0 KRF ,0 15,0 17, ,5 V600, V1300 2/0 KRF ,0 11,0 12, V600, V1300 2/0 KRF ,0 11,0 12, V600, V1300 2/0 KRF ,0 11,0 12, V600, V1300 2/0 KRF ,0 12,0 14, V600, V1300 2/0 KRF ,0 15,0 17, V600, V1300 4/0 KRF ,0 15,0 17, V600, V1300 4/0 KRF ,0 15,0 17, V600, V1300 4/0 KRF ,0 15,0 17, V600, V1300 4/0 KRF ,0 15,0 17, V600, V KRF ,0 15,0 17, V1300, V KRF ,0 15,0 17, V1300, V KRF ,0 15,0 17, V1300, V KRF ,0 15,0 16, V1300, V KRF ,0 15,0 16, V1300, V KRF ,0 15,0 16, V1300, V KRF ,0 19,0 19, V1300, V KRF ,0 16, V1300, V KRF ,0 16, V1300, V KRF ,0 16, V1300, V KRF , V1300, V KRF240A , V1300, V KRF240A , V1300, V KRF240A , V1300, V KRF240A , V1300, V250 W 4 d ** vastaa koko latan pituutta Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:5

98 Cu-liittimet 0, ² AWG Luettelonro, ² - pultinreikä M S-nro W d N N 1 L 600 KRF300A , V1300, V KRF300A , V1300, V KRF300A , V1300, V KRF300A , V1300, V KRF300A , V1300, V KRF400A V1300, V KRF400A V1300, V KRF400A V1300, V KRF400A V1300, V KRF400A V1300, V250 Monisäikeisille Cu-johtimille 1000 KRF ** V KRF V KRF V KRF V250 KRF ** V250 KRF V250 KRF V250 KRF ** V250 KRF V250 Harvasäikeisille Cu-johtimille Kpl/ Pak. Leuka nro Työkalusuositus KRD ** V250 KRD V250 KRD V250 KRD V250 KRD ** V250 KRD V250 KRD V250 KRD ** V250 KRD V250 KRD ** V1470 ** vastaa koko latan pituutta Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:6

99 Cu-liittimet 0, ² Putkikaapelikengät ², KRT Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä, harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (KRT ²). DNV-hyväksytyt (KRT ²). Esimerkki levyn merkinnästä: (Elpressin logo on merkinnässä) 70 = ² 10 = reikä M10:lle AWG Luettelonro, ² - pultinreikä M S-nro W d N N 1 L Kpl/Pak. Leuka nro Työkalusuositus 8 KRT , V600, V KRT , V600, V KRT , V600, V KRT ,5 8 10, V600, V KRT , V600, V KRT , ,5 V600, V KRT , ,5 V600, V KRT , ,5 V600, V KRT , ,5 V600, V KRT , ,5 V600, V KRT V600, V KRT V600, V KRT V600, V KRT V600, V KRT ,5 9,5 11, V600, V KRT ,5 9,5 11, V600, V KRT ,5 9,5 11, V600, V KRT , V600, V1300 1/0 KRT V600, V1300 1/0 KRT V600, V1300 1/0 KRT V600, V1300 1/0 KRT V600, V1300 2/0 KRT V600, V1300 2/0 KRT V600, V1300 2/0 KRT V600, V1300 4/0 KRT , V600, V1300 4/0 KRT , V600, V1300 4/0 KRT , V600, V1300 4/0 KRT , V600, V KRT V600, V KRT V600, V KRT V600, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V KRT V1300, V250 N 1 N W 4 L d ** vastaa koko latan pituutta Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:7

100 Cu-liittimet 0, ² AWG Luettelonro, ² - pultinreikä M S-nro W d N N 1 L Kpl/Pak. Leuka nro Työkalusuositus 750 KRT V1300, V KRT V1300, V KRT V1300, V KRT ** V KRT V KRT V KRT V250 KRT ** V250 KRT V250 KRT V250 KRT ** V250 KRT V250 KRT ** V1470 ** vastaa koko latan pituutta Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:8

101 Cu-liittimet 0, ² Putkikaapelikengät ², KRD Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä, harvasäikeiselle (luokan 2) Cu-johtimelle. Esimerkki levyn merkinnästä KRD: (Elpressin logo on merkinnässä) 70 = ² 10 = reikä M10:lle N 1 N W Luettelonro, ² - pultinreikä M S-nro W d N N 1 L Kpl/Pak. Leuka nro Työkalusuositus L KRD , V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD , , V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD ,5 8,5 11, V600, V1300 KRD ,5 8,5 11, V600, V1300 KRD ,5 9,5 11, V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD , V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V600, V1300 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 KRD V1300, V250 d 4 Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:9

102 Cu-liittimet 0, ² Putkikaapelikengät ², KRFN, kapealla laatalla Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. Helppo asentaa läpiviennin kautta, mahdollistaa esiasennuksen. Esimerkki levyn merkinnästä KRFN: 70 10F (Elpressin logo on merkinnässä) 70 = ² 10 = reikä M10:lle F = tyyppi KRF, harva- ja monisäikeinen johdin Luettelonro, ² - pultinreikä M S-nro W d D N N 1 L 1 L Kpl/Pak. Leuka nro Työkalusuositus KRFN , ,5 V600, V1300 KRFN , , ,5 V600, V1300 KRFN , , ,5 V600, V1300 KRFN ,0 17, , V600, V1300 KRFN ,0 17, , V600, V1300 KRFN ,0 17, , V600, V1300 KRFN ,0 20, V600, V1300 KRFN ,0 20, V600, V1300 KRFN ,0 20, V600, V1300 KRFN ,0 22, V1300, V250 KRFN ,0 22, V1300, V250 KRFN ,0 22, V1300, V250 KRFN ,0 25, V1300, V250 KRFN ,0 25, V1300, V250 KRFN ,0 27, V1300, V250 KRFN ,0 27, V1300, V250 KRFN ,0 27, V1300, V250 KRFN240A ,5 29, V1300, V250 KRFN240A ,5 29, V1300, V250 KRFN240A ,5 29, V1300, V250 KRFN-liittimet on sovitettu erityisesti ahtaisiin tiloihin. Helppo asentaa läpiviennin kautta. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:10

103 Cu-liittimet 0, ² Putkikaapelikengät kahdella reiällä ², KRF Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (KRF ²). DNV-hyväksytyt (*-merkityt). Esimerkki levyn merkinnästä: 70 10F (Elpressin logo on merkinnässä) 70 = ² 10 = reikä M10:lle F = tyyppi KRF, harva- ja monisäikeinen johdin AWG Luettelonro, ², Pultti, cc-mitta W d N N 1 L Kpl/Pak. Leuka nro Työkalusuositus 2 KRF35-10X , V600, V1300 1/0 KRF50-10X , ,5 V600, V1300 2/0 KRF70-10X , V600, V1300 2/0 KRF70-12X2-40* 25 13, V600, V1300 4/0 KRF95-10X , V600, V1300 4/0 KRF95-12X2-40* 29 15, V600, V KRF120-10X , V1300, V KRF120-12X2-40* 32 17, V1300, V KRF150-10X , V1300, V KRF150-12X2-40* 36 19, V1300, V KRF185-10X V1300, V KRF185-12X2-40* V1300, V KRF240A-10X , V1300, V KRF240A-12X2-40* 42 22, V1300, V KRF300A-12X2-40* 46 24, V1300, V KRF400A-12X V1300, V250 * DNV-hyväksytyt 4 Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:11

104 Cu-liittimet 0, ² Putkikaapelikengät, joissa 45 kulma ², KRF Tiedot: Cu 99,9%, tinattu Cu/Sn. Tarkastusreikä, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (KRF ²). DNV-hyväksytyt (KRF ²). Esimerkki levyn merkinnästä: 95 12F (Elpressin logo on merkinnässä) 95 = ² 12 = reikä M10:lle F = tyyppi KRF, harva- ja monisäikeinen johdin AWG Luettelonro, ², Pultti, 45 S-nro W d N N 1 A Kpl/ Pak. Leuka nro Työkalusuositus 8 KR GR 13,0 5,0 6,5 11, V600, V KR GR ,5 5,0 8,5 12, V600, V KRF GR ,0 6,0 6,5 11, V600, V KRF GR ,0 6,0 8,5 12, V600, V KRF GR ,0 8,0 6,5 11, V600, V KRF GR ,0 8,0 8,5 12, V600, V KRF GR ,0 8,0 11,5 13, V600, V KRF GR ,0 9,0 6,5 11, V600, V KRF GR ,0 9,0 8,5 12, V600, V KRF GR ,0 9,0 11,5 13, V600, V1300 1/0 KRF GR ,0 8,5 17, ,5 V600, V1300 1/0 KRF GR ,0 11,5 18, ,5 V600, V1300 1/0 KRF GR ,0 12,5 19, ,5 V600, V1300 2/0 KRF GR ,0 13,0 8,5 17, V600, V1300 2/0 KRF GR ,0 13,0 11,5 18, V600, V1300 2/0 KRF GR ,0 13,0 12,5 19, V600, V1300 4/0 KRF GR ,0 15,0 11,5 18, V600, V1300 4/0 KRF GR ,0 15,0 12,5 19, V600, V1300 4/0 KRF GR ,0 15,5 20, V600, V KRF GR ,0 11,5 18, V1300, V KRF GR ,0 12,5 19, V1300, V KRF GR ,0 15,5 20, V1300, V KRF GR ,0 11,5 18, V1300, V KRF GR ,0 12,5 19, V1300, V KRF GR ,0 15,5 20, V1300, V250 A N 1 N W d Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:12

105 Cu-liittimet 0, ² Putkikaapelikengät, joissa 45 kulma ², KRT Tiedot: Cu 99,95%, tinattu Cu/Sn. KRT-tyypit ilman tarkastusreikää, harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt. DNV-hyväksytyt. Esimerkki levyn merkinnästä KRT: (Elpressin logo on merkinnässä) 70 = ² 10 = reikä M10:lle AWG Luettelonro, ², Pultti, 45 S-nro W d N N 1 A Kpl/ Pak. Leuka nro Työkalusuositus 8 KRT10-6NS-45GR 13 4,5 6,5 11, V600, V KRT10-8NS-45GR 13,5 4,5 8, V600, V KRT16-6NS-45GR ,4 6,5 11, ,5 V600, V KRT16-8NS-45GR 13,5 5,4 8, ,5 V600, V KRT16-10NS-45GR 16 5,4 11,5 13, ,5 V600, V KRT25-6NS-45GR ,5 11, V600, V KRT25-8NS-45GR , V600, V KRT25-10NS-45GR ,5 13, V600, V KRT35-6NS-45GR ,5 6,5 11, V600, V KRT35-8NS-45GR ,5 8, V600, V KRT35-10NS-45GR 19 8,5 11,5 13, V600, V1300 1/0 KRT50-8NS-45GR ,5 17, V600, V1300 1/0 KRT50-10NS-45GR ,5 18, V600, V1300 1/0 KRT50-12NS-45GR ,5 19, V600, V1300 2/0 KRT70-8NS-45GR ,5 17, V600, V1300 2/0 KRT70-10NS-45GR ,5 18, V600, V1300 2/0 KRT70-12NS-45GR ,5 19, V600, V1300 4/0 KRT95-8NS-45GR 28 13,5 8,5 17, V600, V1300 4/0 KRT95-10NS-45GR ,5 11,5 18, V600, V1300 4/0 KRT95-12NS-45GR ,5 12,5 19, V600, V1300 4/0 KRT95-16NS-45GR 28 13,5 15,5 20, V600, V KRT120-10NS-45GR ,5 18, V600, V KRT120-12NS-45GR ,5 19, V600, V KRT120-16NS-45GR ,5 20, V600, V1300 d A N 1 N W 4 Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:13

106 Cu-liittimet 0, ² Putkikaapelikengät, joissa 90 kulma ², KRF Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (KRF ²). DNV-hyväksytyt (KRF ²). Esimerkki levyn merkinnästä: 95 12F (Elpressin logo on merkinnässä) 95 = ² 12 = reikä M10:lle F = tyyppi KRF, harva- ja monisäikeinen johdin AWG Luettelonro, ², Pultti, 90 S-nro W d N N 1 A Kpl/ Pak. Leuka nro Työkalusuositus 8 KR GR ,0 5,0 6,5 11, V600, V KR GR ,5 5,0 8,5 12, V600, V KRF GR ,0 6,0 6,5 11,5 16, V600, V KRF GR ,0 6,0 8,5 12,0 16, V600, V KRF GR ,0 8,0 6,5 11,5 18, V600, V KRF GR ,0 8,0 8,5 12,0 18, V600, V KRF GR ,0 8,0 11,5 13,5 18, V600, V KRF GR ,0 9,0 6,5 11,5 22, V600, V KRF GR ,0 9,0 8,5 12,0 22, V600, V KRF GR ,0 9,0 11,5 13,5 22, V600, V1300 1/0 KRF GR ,0 8,5 17,5 30, ,5 V600, V1300 1/0 KRF GR ,0 11,5 18,5 30, ,5 V600, V1300 1/0 KRF GR ,0 12,5 19,5 30, ,5 V600, V1300 2/0 KRF GR ,0 13,0 8,5 17,5 31, V600, V1300 2/0 KRF GR ,0 13,0 11,5 18,5 31, V600, V1300 2/0 KRF GR ,0 13,0 12,5 19,5 31, V600, V1300 4/0 KRF GR ,0 15,0 11,5 18,5 32, V600, V1300 4/0 KRF GR ,0 15,0 12,5 19,5 32, V600, V1300 4/0 KRF GR ,0 15,5 20,5 32, V600, V KRF GR ,0 11,5 18,5 34, V1300, V KRF GR ,0 12,5 19,5 34, V1300, V KRF GR ,0 15,5 20,5 34, V1300, V KRF GR ,0 11,5 18,5 37, V1300, V KRF GR ,0 12,5 19,5 37, V1300, V KRF GR ,0 15,5 20,5 37, V1300, V250 d N 1 N W A Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:14

107 Cu-liittimet 0, ² Putkikaapelikengät, joissa 90 kulma ², KRT Tiedot: Cu 99,95%, tinattu Cu/Sn. KRT-tyypit ilman tarkastusreikää, harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt. DNV-hyväksytyt. Esimerkki levyn merkinnästä KRT: (Elpressin logo on merkinnässä) 95 = ² 12 = reikä M10:lle AWG Luettelo nro, ² Pultti, 90 S-nro W d N N 1 A Kpl/ Pak. Leuka nro Työkalusuositus 8 KRT10-6NS-90GR ,5 6,5 11,5 15, V600, V KRT10-8NS-90GR ,5 4,5 8, , V600, V KRT16-6NS-90GR ,4 6,5 11, ,5 V600, V KRT16-8NS-90GR ,5 5,4 8, ,5 V600, V KRT16-10NS-90GR ,4 11,5 13, ,5 V600, V KRT25-6NS-90GR ,5 11, V600, V KRT25-8NS-90GR , V600, V KRT25-10NS-90GR ,5 13, V600, V KRT35-6NS-90GR ,5 6,5 11,5 23, V600, V KRT35-8NS-90GR ,5 8, , V600, V KRT35-10NS-90GR ,5 11,5 13,5 23, V600, V1300 1/0 KRT50-6NS-90GR , , V600, V1300 1/0 KRT50-8NS-90GR ,5 17,5 31, V600, V1300 1/0 KRT50-10NS-90GR ,5 18,5 31, V600, V1300 2/0 KRT70-8NS-90GR ,5 17,5 32, V600, V1300 2/0 KRT70-10NS-90GR ,5 18,5 32, V600, V1300 2/0 KRT70-12NS-90GR ,5 19,5 32, V600, V1300 4/0 KRT95-8NS-90GR ,5 8,5 17,5 32, V600, V1300 4/0 KRT95-10NS-90GR ,5 11,5 18,5 32, V600, V1300 4/0 KRT95-12NS-90GR ,5 12,5 19,5 32, V600, V1300 4/0 KRT95-16NS-90GR 28 13,5 15,5 20,5 32, V600, V KRT120-10NS-90GR ,5 18,5 34, V600, V KRT120-12NS-90GR ,5 19,5 34, V600, V KRT120-16NS-90GR ,5 20,5 34, V600, V1300 d N 1 N W 4 A Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:15

108 Cu-liittimet 0, ² Putkikaapelikengät ² DIN Tiedot: Cu 99,95%, tinattu Cu/Sn. DIN 46235:n mukainen mitoitus, puristusten määrä on ilmoitettu kaapelikengän kaulassa. Esimerkki levyn merkinnästä: = ² 10 = reikä M10:lle Luettelonro, ², Pultti S-nro W d L Kpl/Pak. Leuka nro Työkalusuositus KR10-6DIN ,0 4, V600, V1300 KR16-6DIN ,0 5, V600, V1300 KR16-8DIN ,0 5, V600, V1300 KR16-10DIN ,5 5, V600, V1300 KR25-6DIN ,0 7, V600, V1300 KR25-8DIN ,0 7, V600, V1300 KR25-10DIN ,0 7,0 40, V600, V1300 KR25-12DIN ,0 7,0 40, V600, V1300 KR35-8DIN ,0 8, V600, V1300 KR35-10DIN ,0 8, V600, V1300 KR35-12DIN , V600, V1300 KR50-8DIN , V600, V1300 KR50-10DIN , V600, V1300 KR50-12DIN , V600, V1300 KR50-16DIN 28 10,0 55, V600, V1300 KR70-10DIN , V600, V1300 KR70-12DIN ,3 56, V600, V1300 KR70-16DIN , V600, V1300 KR95-10DIN ,5 65, V600, V1300 KR95-12DIN ,5 65, V600, V1300 KR95-16DIN 32 13,5 65, V600, V1300 KR120-12DIN ,5 70, V1300, V250 KR120-16DIN 31,5 15, V1300, V250 KR120-20DIN 36 15, V1300, V250 KR150-12DIN 34 17,0 78, V1300, V250 KR150-16DIN 34 17, V1300, V250 KR150-20DIN 38 17, V1300, V250 KR185-12DIN 37 19,0 82, V1300, V250 KR185-16DIN 37 19, V1300, V250 KR185-20DIN 40 19, V1300, V250 KR240-12DIN ,5 21, V1300, V250 KR240-16DIN , V1300, V250 KR240-20DIN V1300, V250 KR300-16DIN ,5 24, V1300, V250 KR300-20DIN , V1300, V250 Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:16

109 Cu-liittimet 0, ² Peltikaapelikengät ² DIN Tiedot: Cu 99,95%, tinattu Cu/Sn. DIN 46234:n mukainen mitoitus. Luettelonro, ², Pultti S-nro W d N1 N L Kpl/Pak. Lattamerkintä Työkalusuositus B10-5R ,0 4,5 5,0 8, GWB4010, V600 B10-6R ,0 4,5 5,5 9, GWB4010, V600 B10-8R ,0 4,5 7,0 12, GWB4010, V600 B10-10R ,0 4,5 9,0 13, GWB4010, V600 B10-12R ,5 11,0 15, GWB4010, V600 B16-5R ,0 5,8 5,5 10, V600, V1300 B16-6R ,0 5,8 5,5 10, V600, V1300 B16-8R ,0 5,8 7,0 12, V600, V1300 B16-10R ,0 5,8 9,0 14, V600, V1300 B16-12R ,8 11,0 16, V600, V1300 B25-5R ,0 7,5 6,0 14, V600, V1300 B25-6R ,0 7,5 6,0 14, V600, V1300 B25-8R ,0 7,5 8,0 14, V600, V1300 B25-10R ,0 7,5 9,0 15, V600, V1300 B25-12R ,5 11, V600, V1300 B25-16R ,5 14, V600, V1300 B35-6R ,0 9,0 7,5 14, V600, V1300 B35-8R ,0 9,0 8,0 14, V600, V1300 B35-10R ,0 9,0 9,0 15, V600, V1300 B35-12R ,0 11,0 19, V600, V1300 B35-16R ,0 14, V600, V1300 B50-6R ,0 11,0 9,0 18, V600, V1300 B50-8R ,0 11,0 9,0 18, V600, V1300 B50-10R ,0 11,0 9,0 18, V600, V1300 B50-12R ,0 11, V600, V1300 B50-16R ,0 14, V600, V1300 B70-8R ,0 11, V600, V1300 B70-10R ,0 11, V600, V1300 B70-12R ,0 11, V600, V1300 B70-16R ,0 14, V600, V1300 B95-10R ,0 12, V600, V1300 B95-12R ,0 12, V600, V1300 B95-16R ,0 14, V600, V1300 B120-10R ,5 12, V600, V1300 B120-12R ,5 12, V600, V1300 B120-16R ,5 14, V600, V1300 B150-12R ,0 15, V600, V1300 B150-16R ,0 15, V600, V1300 B185-12R , V1300, V250 B185-16R , V1300, V250 B240-12R , V1300, V250 B240-16R , V1300, V250 4 Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:17

110 Cu-liittimet 0, ² Jatkohylsy 0, ², KS/KSF Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä ja sisäpuolinen kaapelin pysäytin, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt (1-500 ²). DNV-hyväksytyt ( ²). Esimerkki levyn merkinnästä: 20 95F 111 (maadoitusmerkintä) Elpressin logo on merkinnässä. 20 = Leuka nro 95 = ² F = tyyppi KSF, harva- ja monisäikeinen johdin 111 = vaippajohdinpoikkipinta ² AWG Luettelonro, ² S-nro d D L Kpl/ Pak. Leuka nro Vaippajohdinpoikkipinta Työkalusuositus (22)-18 KS0, ,3 2,8 14,0 100 DKB0760 (18)-16 KS1, ,8 3,3 14,0 100 DKB0760 (16)-14 KS2, ,3 4,2 16,0 100 DKB KS ,0 5,0 19,0 100 GWB4099, ES KS ,0 6,0 19,0 100 GWB4099, ES KS ,0 8, GWB4099, ES KSF ,0 9, V600, V KSF ,0 11, V600, V KSF ,0 13, V600, V1300 1/0 KSF ,0 14, ,5 V600, V1300 2/0 KSF ,0 17, V600, V1300 4/0 KSF , V600, V KSF , V1300, V KSF , V1300, V KSF V1300, V KSF240A , V1300, V KSF300A , V1300, V KSF400A V1300, V250 Monisäikeinen 1000 KSF V250 KSF V250 KSF V250 D d L Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:18
