1 JÄMPTI 4 JÄMPTI 5 JÄMPTI 6 JÄMPTI 7 JÄMPTI 8 JÄMPTI 9 JÄMPTI 10 kerrosala (m 2 ) runkoleveys (m) 13,5 13,5 13,5 13,5 13,5 13,5 13,5 pituus (m) 18,2 22,7 27,2 31,7 36,2 40,7 45,2 sisäkorkeus (m) 5,15 5,15 5,15 5,15 5,15 5,15 5,15 JÄMPTI-HALLIT RATKAISU TILANTARPEESEEN! Visiomme on ollut toimivan ja kustannustehokkaan rakennuskonseptin tuominen markkinoille!

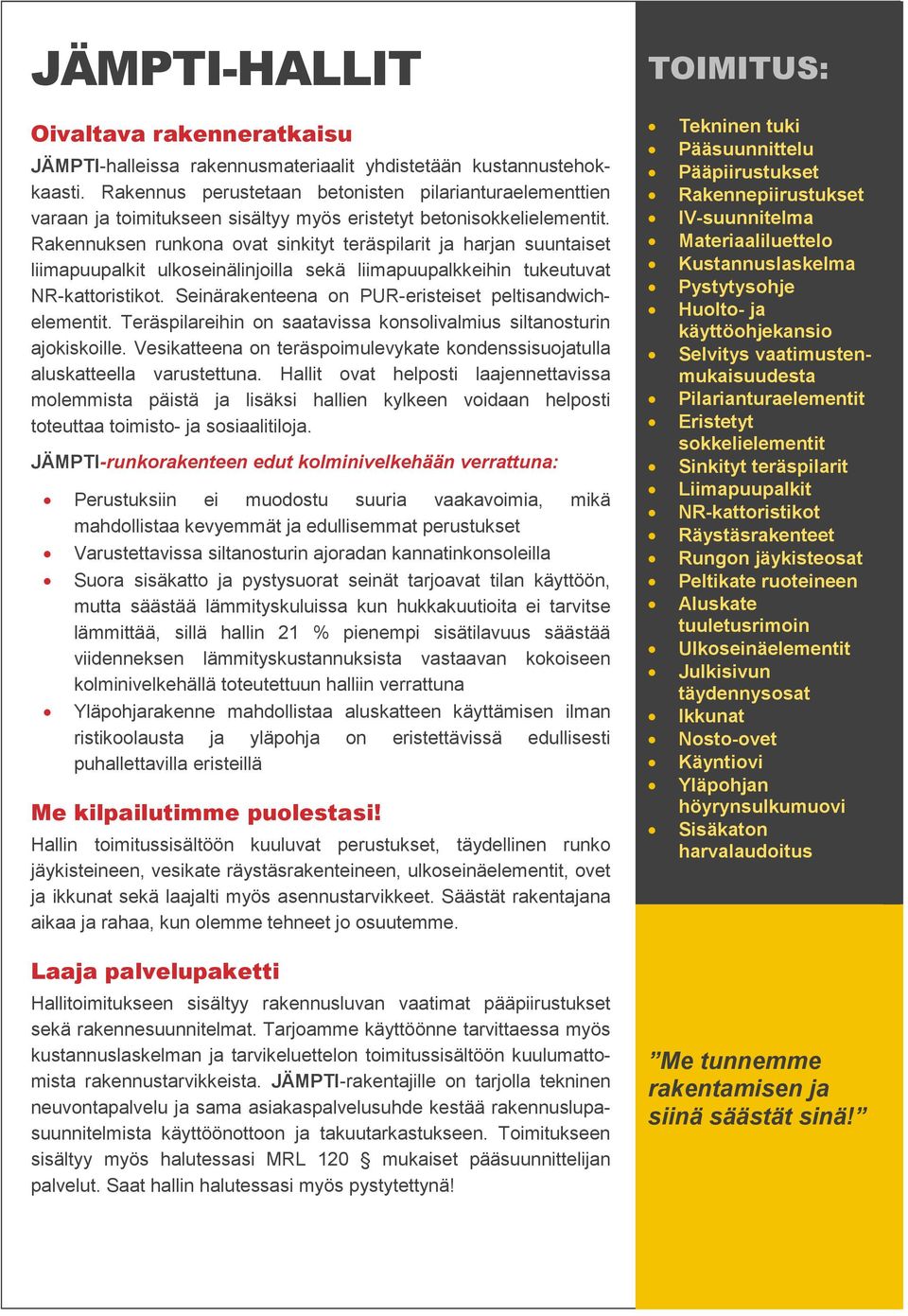

2 JÄMPTI-HALLIT TOIMITUS: Oivaltava rakenneratkaisu JÄMPTI-halleissa rakennusmateriaalit yhdistetään kustannustehokkaasti. Rakennus perustetaan betonisten pilarianturaelementtien varaan ja toimitukseen sisältyy myös eristetyt betonisokkelielementit. Rakennuksen runkona ovat sinkityt teräspilarit ja harjan suuntaiset liimapuupalkit ulkoseinälinjoilla sekä liimapuupalkkeihin tukeutuvat NR-kattoristikot. Seinärakenteena on PUR-eristeiset peltisandwichelementit. Teräspilareihin on saatavissa konsolivalmius siltanosturin ajokiskoille. Vesikatteena on teräspoimulevykate kondenssisuojatulla aluskatteella varustettuna. Hallit ovat helposti laajennettavissa molemmista päistä ja lisäksi hallien kylkeen voidaan helposti toteuttaa toimisto- ja sosiaalitiloja. JÄMPTI-runkorakenteen edut kolminivelkehään verrattuna: Perustuksiin ei muodostu suuria vaakavoimia, mikä mahdollistaa kevyemmät ja edullisemmat perustukset Varustettavissa siltanosturin ajoradan kannatinkonsoleilla Suora sisäkatto ja pystysuorat seinät tarjoavat tilan käyttöön, mutta säästää lämmityskuluissa kun hukkakuutioita ei tarvitse lämmittää, sillä hallin 21 % pienempi sisätilavuus säästää viidenneksen lämmityskustannuksista vastaavan kokoiseen kolminivelkehällä toteutettuun halliin verrattuna Yläpohjarakenne mahdollistaa aluskatteen käyttämisen ilman ristikoolausta ja yläpohja on eristettävissä edullisesti puhallettavilla eristeillä Me kilpailutimme puolestasi! Hallin toimitussisältöön kuuluvat perustukset, täydellinen runko jäykisteineen, vesikate räystäsrakenteineen, ulkoseinäelementit, ovet ja ikkunat sekä laajalti myös asennustarvikkeet. Säästät rakentajana aikaa ja rahaa, kun olemme tehneet jo osuutemme. Tekninen tuki Pääsuunnittelu Pääpiirustukset Rakennepiirustukset IV-suunnitelma Materiaaliluettelo Kustannuslaskelma Pystytysohje Huolto- ja käyttöohjekansio Selvitys vaatimustenmukaisuudesta Pilarianturaelementit Eristetyt sokkelielementit Sinkityt teräspilarit Liimapuupalkit NR-kattoristikot Räystäsrakenteet Rungon jäykisteosat Peltikate ruoteineen Aluskate tuuletusrimoin Ulkoseinäelementit Julkisivun täydennysosat Ikkunat Nosto-ovet Käyntiovi Yläpohjan höyrynsulkumuovi Sisäkaton harvalaudoitus Laaja palvelupaketti Hallitoimitukseen sisältyy rakennusluvan vaatimat pääpiirustukset sekä rakennesuunnitelmat. Tarjoamme käyttöönne tarvittaessa myös kustannuslaskelman ja tarvikeluettelon toimitussisältöön kuulumattomista rakennustarvikkeista. JÄMPTI-rakentajille on tarjolla tekninen neuvontapalvelu ja sama asiakaspalvelusuhde kestää rakennuslupasuunnitelmista käyttöönottoon ja takuutarkastukseen. Toimitukseen sisältyy myös halutessasi MRL 120 mukaiset pääsuunnittelijan palvelut. Saat hallin halutessasi myös pystytettynä! Me tunnemme rakentamisen ja siinä säästät sinä!

3 TOIMITUSSISÄLTÖ Rakennuttaminen PALVELUT Pääsuunnittelijan palvelu (MRL 120 ) Tekninen tuki- ja neuvontapalvelu ASIAKIRJAT Pääpiirustukset rakennuslupaa varten (sis. 4 sarjaa paperitulosteita) Rakennepiirustukset (sis. 3 sarjaa paperitulosteita) Ilmanvaihtosuunnitelma painovoimaiselle minimi-ilmanvaihdolle Materiaaliluettelo toimitussisällön ulkopuolisista tarvikkeista Kustannuslaskelma Pystytysohje Huolto- ja käyttöohjekansio Selvitys vaatimustenmukaisuudesta Pohjarakenteet Pohjarakenteet eivät kuulu toimitukseen Pohjarakenteiden osalta tilaajalle toimitetaan: o kaivupiirustus 1:100 o perustusten tasokuva 1:100 (sis. routasuojausohjeen, salaoja- ja sadevesijärjestelmät) o perustusleikkaukset 1:20 o ohjeellinen materiaaliluettelo Perustukset Pilarianturaelementit o peruspultein varustetut pilarianturaelementit, jotka on mitoitettu 150 kn/m 2 maapohjan kantavuudelle Eristetyt sokkelielementit, U-arvo 0,66 W/m 2 K o 50 mm EPS-eristeellä eristetyt sokkelielementit 210 mm x 1000 mm o sokkelielementeissä on huomioituna tarvittaessa oviaukotus Sokkelielementtien kiinnitystarvikkeet o M10 kierretangot o suuret aluslevyt o M10 mutterit Sokkelielementtien saumaustarvikkeet, juotosbetoni ja elementti-asennuspalat eivät kuulu toimitukseen

4 Alapohjarakenteet Alapohjarakenteet eivät kuulu toimitukseen Alapohjarakenteiden suunnitelmat on valittavissa kolmesta eri vaihtoehdosta: o raskas kuormitus o keskiraskas kuormitus o lattialämmityksellinen alapohja raskaalle tai keskiraskaalle kuormitukselle Alapohjarakenteiden rakennesuunnitelmien osalta tilaajalle toimitetaan: o alapohjan tasokuva 1:100 o alapohjaleikkaukset 1:20 o ohjeellinen materiaaliluettelo Teräsrunko Rungon sinkityt teräpilarit pulttiliitoksin (myös päätyjen tuulipilarit) Rungon tuulijäykisteet pulttiliitoksin Suurten oviaukkojen sinkityt pielirakenteet pulttiliitoksin Asennuksen vaatimat itsekierteyttävät pultit Liimapuupalkit Liimapuupalkit L40, U, H, puuvalmiina, suorapäisinä, suojamuoviin käärittynä Kansipuuruuvit 12x50 liimapuupalkkien kiinnittämiseksi teräspilareiden palkkitukiin Ulkoseinät Izopanel IzoCold PUR 120 polyuretaanieristeinen seinäelementti 120 mm o U-arvo 0,16 W/m 2 K o valmistajan myöntämä 10 vuoden rakennetakuu o palonkestävyysluokka EI15 ja palotekninen käyttäytyminen Bs2d0 o sisäpinta Z mm polyesterimaalaus RAL 9010 valkoinen o ulkopinta Z mm polyesterimaalaus RAL-vakiosävyin Asennustarvikkeet o pilaritiiviste 3 mm x 40 mm elementtien ja rungon väliin o butyylinauha 1,5 mm x 15 mm elementtien sisempään ponttiin höyrynsuluksi o IMPACT-R 14 porakärkiset elementtiruuvit 5,5x175 8 mm kuusiokannalla o sokkelilista ja talotiiviste? Valkoinen RAL 9010 Valkoharmaa RAL 9002 Vaalea harmaa RAL 7035 Harmaa RAL 9006 Hiekka RAL 1002 Norsunluu RAL 1015 Oma valinta RAL-värikartasta Vaalea vihreä RAL 6021 Sininen RAL 5010 Vaalea sininen RAL 5012 Keltainen RAL 1021 Kirsikka RAL 3011 Punainen RAL 3016 Tiilen punainen RAL 8004

5 Ikkunat Salmisen Puutyö Oy:n valmistamat kiinteät puu-alumiiniikkunat 1050x1050 o 2-kertainen eristyslasielementti selektiivipinnalla ja argon-kaasulla o U-arvo 1,10 W/m 2 K o alumiinilistan värivaihtoehtoina tumma harmaa (RR 23), valkoinen (RR 20) ja ruskea (RR 31) o 120 mm karmisyvyys Valkoinen RR 20 Tumma harmaa RR 23 Ruskea RR 31 Ulko-ovet Käyntiovena Skaalan urakuvioitu lämpöulko-ovi, väri valkoinen 9x21 oikea- tai vasenkätisenä o vakiovärinä valkoinen RAL 9010, muut värit lisähinnalla o ovella 2 vuoden rakennetakuu ja 10 vuoden suoranapysymistakuu o U-arvo 0,80 W/m 2 K o heloitettuna vakioheloin o perinteisellä Abloy-lukkopesällä (mikäli useampia käyntiovia niin haluttaessa samalle avaimelle sarjoitettuna) Nassau 9000A teollisuusnosto-ovet toimittaa Turner Door asennettuna o 44 mm uretaanieristeinen alumiinipintainen ovilamelli, U-arvo 1,02 W/m 2 K o vakiona sisäpuolinen salpalukko o vakiovärinä sisä- ja ulkopinnassa alumiini o nosto-ovissa on vakiovarusteina 650x100 mm 2 tuloilmaventtiilit o päätyyn vakio-ovena 1 kpl 5000x4500 o pitkälle sivulle vakio-ovena 1 kpl 3750x4000 o vaihtoehtoiset valmiiksi hinnoitellut ovikoot: 3000x3000, 5000x4000, 4000x4500 o nosto-ovet on mahdollista lisävarustaa ikkunallisilla lamelleilla, käyntiovella, sähkötoimisella nostomekanismilla ja maalattuina RAL-sävyihin (ei kuulu vakiotoimituksen hintaan) Julkisivun täydennysosat 120 mm karmirakenteella oleva ullakkoluukku 700x700 yläpohjan ullakkotilaan Nurkkapellit kiinnitysruuveineen Peitepellit kiinnitysruuveineen Ovenpielipellit kiinnitysruuveineen Ikkunanpielipellit kiinnitysruuveineen Tippapellit kiinnitysruuveineen RAL-värikartta, kuten ulkoseinäelementeissä

6 Yläpohja Sepa Oy:n valmistamat NR-kattoristikot Kattoristikoiden kiinnittämiseen vahvistetut kulmaraudat ja ankkurinaulat Kattoristikoiden tuentaan tarvittava lautatavara 25x100 Kondenssisuojattu aluskate Tuuletusrakorimat 25x50 ja ruodelaudat 32x100 Teräspoimulevykate polyesterimaalipinnoitteella, 20 vuoden pinnoitetakuu Päätyräystäs- ja harjapellit Katteen väriset itseporautuvat peltikattoruuvit Havunvihreä RR 11 Tumma harmaa RR 23 Punainen RR 29 Tumma ruskea RR 32 Musta RR 33 Tiilen punainen RR 750 Räystäät Päätyräystäiden runkopuutavara naulauslevyineen ja ankkurinauloineen Laperäystäiden runkosoiro Räystäspellitys ruuveineen (RR-värikartta) tai räystäslaudoitus 20x145 HS PM Yläpohjavarusteet Yläpohjavarusteet eivät kuulu vakiotoimitussisältöön Alakatot Sisäkaton harvalaudoitus 25x100 K300 0,2 mm höyrynsulkumuovi höyrynsulkuteippi LVI Toimitukseen kuuluu painovoimaisen ilmanvaihdon ilmanvaihtosuunnitelma sekä tulo-ilmanvaihtoventtiilit Käyttövesi- ja viemäröintijärjestelmät eivät kuulu toimitukseen, tilaajan tulee itse hankkia ja kustantaa KVV-suunnitelmat ja putkiurakoitsija Lämmitysjärjestelmät eivät kuulu toimitukseen, tilaajan tulee itse hankkia ja kustantaa lämmitysjärjestelmän suunnittelu ja asennus Sähköistys Sähköistys ei kuulu toimitukseen, tilaajan tulee itse hankkia ja kustantaa tarvitsemansa sähkösuunnitelma sekä sähköurakoitsija

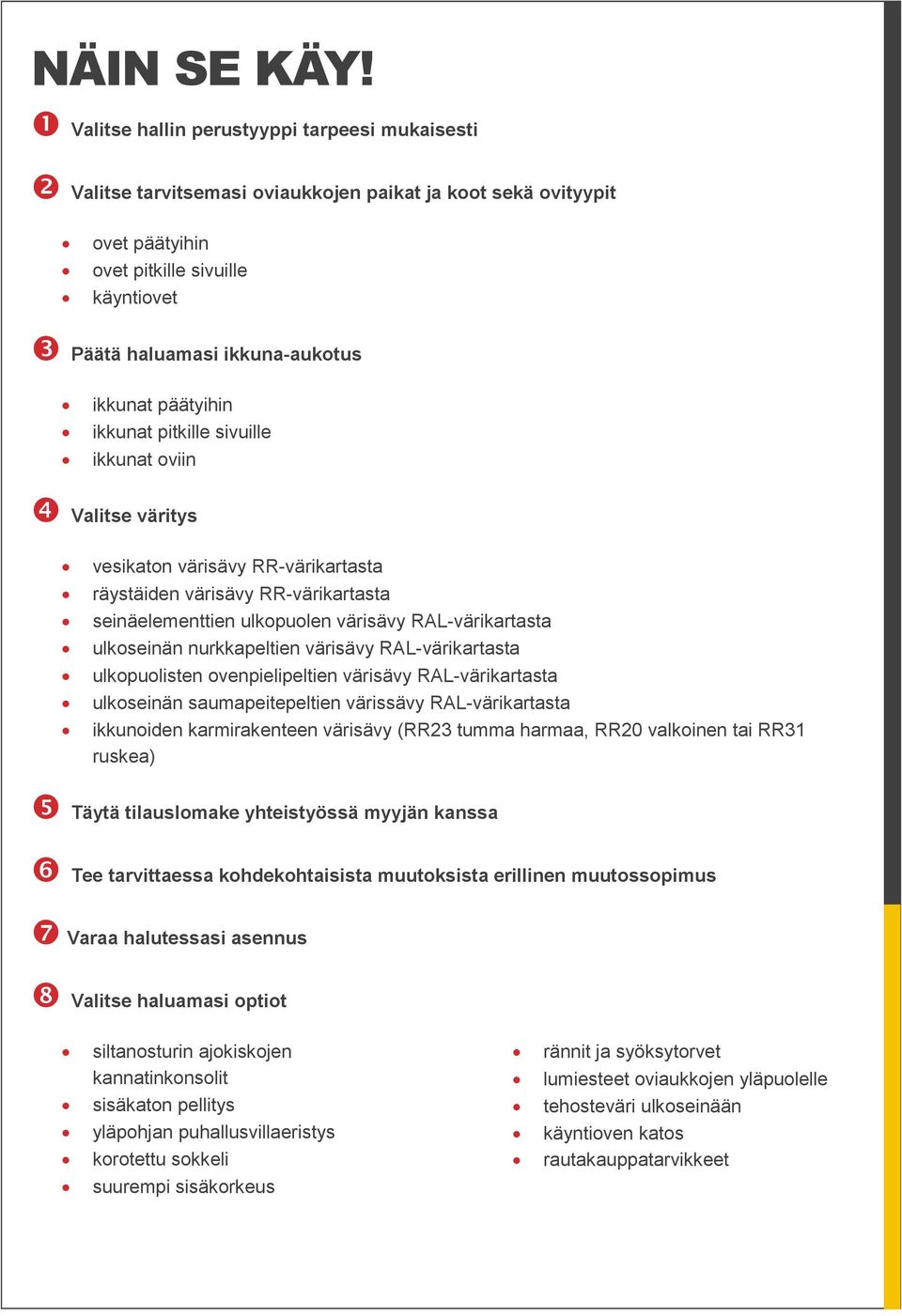

7 NÄIN SE KÄY! Valitse hallin perustyyppi tarpeesi mukaisesti Valitse tarvitsemasi oviaukkojen paikat ja koot sekä ovityypit ovet päätyihin ovet pitkille sivuille käyntiovet Päätä haluamasi ikkuna-aukotus ikkunat päätyihin ikkunat pitkille sivuille ikkunat oviin Valitse väritys vesikaton värisävy RR-värikartasta räystäiden värisävy RR-värikartasta seinäelementtien ulkopuolen värisävy RAL-värikartasta ulkoseinän nurkkapeltien värisävy RAL-värikartasta ulkopuolisten ovenpielipeltien värisävy RAL-värikartasta ulkoseinän saumapeitepeltien värissävy RAL-värikartasta ikkunoiden karmirakenteen värisävy (RR23 tumma harmaa, RR20 valkoinen tai RR31 ruskea) Täytä tilauslomake yhteistyössä myyjän kanssa Tee tarvittaessa kohdekohtaisista muutoksista erillinen muutossopimus Varaa halutessasi asennus Valitse haluamasi optiot siltanosturin ajokiskojen kannatinkonsolit sisäkaton pellitys yläpohjan puhallusvillaeristys korotettu sokkeli suurempi sisäkorkeus rännit ja syöksytorvet lumiesteet oviaukkojen yläpuolelle tehosteväri ulkoseinään käyntioven katos rautakauppatarvikkeet

8 VAATIMUSTENMUKAISUUS JÄMPTI-toimitus sisältää selvityksen tarvikkeiden ja tuoteosien vaatimustenmukaisuudesta ja toimitetut tarvikkeet ja tuotteet ovat vaadittavailta osin CE-merkittyjä mennessä. JÄMPTItoimitusketjussa valvotaan tilaajavastuun alaisten velvoitteiden täyttymistä säännöllisesti ja pyydettäessä tilaajalle annetaan toimitusketjun taustoista selvitys. TEKNINEN TUKI JÄMPTI-rakentaminen on tarkoitettu rakentajalle mahdollisimman helpoksi ja rakennushankkeen toteutus nopeaksi. Valmiit suunnitelmat ja niiden nopea tapauskohtainen räätälöinti mahdollistavat rakennushankkeen nopean aloittamisen hankintapäätöksen ja rakennusluvan myöntämisen jälkeen. JÄMPTI-hallin ostaja saa käyttöönsä rakennusluvan vaatimat pääpiirustukset, rakennepiirustukset sekä ilmanvaihtosuunnitelman painovoimaiselle ilmanvaihtojärjestelmälle. Rakentaja saa myös halutessaan hankkeeseensa pääsuunnittelijan palvelut palvelupakettiin sisältyen. SÄHKÖPOSTINEUVONTA Sähköpostilla lähetettyihin kysymyksiin ja tiedusteluihin vastataan pääsääntöisesti päivittäin ja vastauksen yhteyteen voidaan liittää asiaa selventäviä tietoja ja piirustuksia esim. PDF-muodossa tai CAD-ohjelmistoille DWG- tai DXF-tiedostomuodoissa. PUHELINNEUVONTA Suunnittelijan nauvontapalvelu puhelimitse on rakentajien käytössä vapaasti ilman erillistä päivystysvelvoitetta. Suunnittelijan tavoittaa varmimmin JÄMPTI-suunnitelmien ääreltä tiistaisin kello JÄMPTI-TUKI JA ASIAKASPALVELU SEKÄ KOHDEKOHTAISET MUUTOKSET Teemu Marttinen, RI amk Kumputie KANGASAHO teemu.marttinen@gmail.com ASENNUSPALVELU Halutessasi voit ostaa JÄMPTI-hallisi myös asennettuna. Asennuksen hintaan sisältyy myös asennuksen vaatimat tarvikkeet siltä osin, kuin ne eivät ole kuuluneet toimitussisältöön. Asennukseen on valittavissa laajuudeltaan kolme eri vaihtoehtoa: Kantavan rungon pystytys ja jäykistys Säältä suojaan pystytys Toimitetun toimitusosakokonaisuuden täysi asennuspalvelu, jonka yhteydessä voimme tarjota hankkeeseen myös vastaavan työnjohtajan palvelut

9 ASIAKKAAN VELVOLLISUUDET Tilauksen ja toimituksen yhteydessä Mikäli asiakas haluaa hyödyntää JÄMPTI-toimitukseen kuuluvat pääpiirustukset, rakennepiirustukset sekä MRL 120 :n mukaisen pääsuunnittelijan palvelun, tulee hänen: o allekirjoittaa erillinen suunnittelusopimus sopimuskumppaninaan Rakennus- ja suunnittelupalvelu Teemu Marttinen o luovuttaa suunnittelijan käyttöön suunnittelun vaatimat asiakirjat ja lähtötiedot Asiakkaan tulee hakea ja kustantaa tarvittavat viranomaisluvat rakennushankkeelle Asiakkaan tulee hankkia kustannuksellaan viranomaisen vaatima vastaava työnjohtaja Asiakkaan tulee teettää kustannuksellaan rakennuspaikalla maaperätutkimus ja mikäli maaperätutkimusta ei tehdä, tulee asiakkaan allekirjoittaa toimittajalle vastuuvapautuslomake mahdollisen maapohjan painumisen suhteen Asiakkaan tulee tilata mahdollisesti tarvittavat vesi- ja viemäröintisuunnitelmat ja sähkösuunnitelmat Asiakkaan tulee järjestää rakennuspaikalle ajotie ja kääntöpaikka täysperävaunulliselle rekalle ja varmistaa liikennöitävyys keliolosuhteista riippumatta Asiakkaan tulee järjestää ja osoittaa rakennustarvikkeille ja tuoteosille purkupaikka toimittajan ohjeiden mukaisesti (tilantarve, tasoitus, aluspuut) Asiakkaan tulee järjestää purkuapua rakennustarvikkeita toimittaville rekka-autoille sovittuun toimitusaikaan Asiakkaan tulee tarkistaa vastaanottamansa rakennustarvikkeet ja tarvittaessa tehdä kuormakirjaan merkintä mahdollisista huomautuksista Asiakkaan tulee huolehtia varastoinnin aikana rakennustarvikkeiden tarvittavasta tuennasta ja suojaamisesta Asennuksen yhteydessä Pystytyksestä tulee tehdä erillinen kirjallinen sopimus Asiakkaan tulee järjestää työmaasähkö (3-vaihevirta 16 A) ja paineellinen vesijohtovesi työmaan välittömään läheisyyteen asennusurakoitsijan vapaaseen käyttöön Asiakas vastaa kaivu- ja täyttötöistä sekä pohjarakentamisen putkistojen ja routasuojausten asentamisesta Asiakkaan tulee ottaa huomioon asennusurakoitsijan toimittama työmaasuunnitelma, jossa on osoitettu asennustyön vaatimat vapaat alueet, nosturille varatut alueet ja suositellut tarvikkeiden varastointipaikat Asiakkaan tulee järjestää perustuselementtien alapuolisen pohjatäytön tiivistys ja tasaus suunnitelmien mukaiseen tasoon (±10 mm) Rakennuspaikan välittömässä läheisyydessä tulee varastoida alustäytöissä käytettyä soraainesta siten, että sitä voidaan tarvittaessa käyttää anturoiden alustäytön tasaukseen Sisä- ja ulkopuolisten täyttötöiden jälkeen rakennuksen sisäpuolella ja 4 metrin leveydeltä seinälinjojen ulkopuolella tulee olla tasoitettu ja tiivistetty kantava täyttösorakerros, joka mahdollistaa henkilönostimien vapaan käytettävyyden Asiakkaan tulee järjestää ja osoittaa rakennusjätteelle osoitettu paikka ja järjestää jätteiden jatkokäsittely Asiakkaan tulee osallistua asennustyön lopuksi vastaanottotarkastukseen

10 SUUNNITTELUN LÄHTÖTIEDOT Kuormitukset Tavarakuormana lattian osalla raskas kuormitus o pintakuorma 7,5 kn/m 2 (liikkuva osa 100 %) o pistekuormana 25 kn (0,1x0,1 m 2 kokoiselle alalle, ei samanaikaista vaikutusta pintakuorman kanssa) Lumikuormana (EC) 3,0 kn/m 2 Tuulikuormitus o mitoittava tuulennopeus 21 m/s o mitoitustilanteessa oletettu ovien ja ikkunoiden olevan kiinni kovalla tuulella ja myrskyllä o maastoluokkana II-luokka o tuulenpaineena 0,60 kn/m 2 Nosturin ajoradan kannatuskonsolin pistekuormana 50 kn Palomääräykset Rakennuksen paloluokka on P3 Käyttötarkoituksenmukainen palovaarallisuusluokka on 1 Palokuormaryhmä käyttötarkoituksen mukaisesti (alle 600 MJ/m 2, MJ/m 2 tai yli 1200 MJ/m 2 ) Suojaustaso on 1 (tavallinen alkusammutuskalusto) Savunpoiston automaatiotaso on 1 Ei vaateita rakennusosien osastoivuudelle Etäisyys toisiin rakennuksiin 8 metriä Pohjarakennus Rakennuspaikalla tulee teettää pohjatutkimus Maapohjan geotekninen kantavuus vähintään 150 kn/m 2 Täyttökerrosten tiiveys anturoiden alla vähintään 95 % ja lattialaatan alla vähintään 92 % (parannettu proctorkoe) Routasuojaus mitoitetaan tapauskohtaisesti Energiatalous Eristetyt rakennukset on suunniteltu puolilämpimiksi tiloiksi (+5 C +17 C) Mikäli tilaajan käyttötarkoitus, yksilölliset toiveet, rakennuspaikan olosuhteet tai viranomaisvaatimukset vaativat muutoksia suunnitelma-asiakirjoihin tai edellä mainittuihin lähtötietoihin, tullaan suunnitelmien muutoksista aiheutuneet kustannukset laskuttamaan tilaajalta. Mahdollisen poikkeamisluvan tai suunnittelutarveratkaisun vaatimat lisäkustannukset laskutetaan tilaajalta.

11 YHTEISTYÖKUMPPANIMME: Teemme jatkuvaa tuotekehitystä ja reagoimme nopeasti asiakaspalautteeseen. Näin ollen pidätämme oikeuden materiaalivalintojen ja toimittajien mahdollisiin muutoksiin laadultaan vastaaviin tai parempiin tuotteisiin.

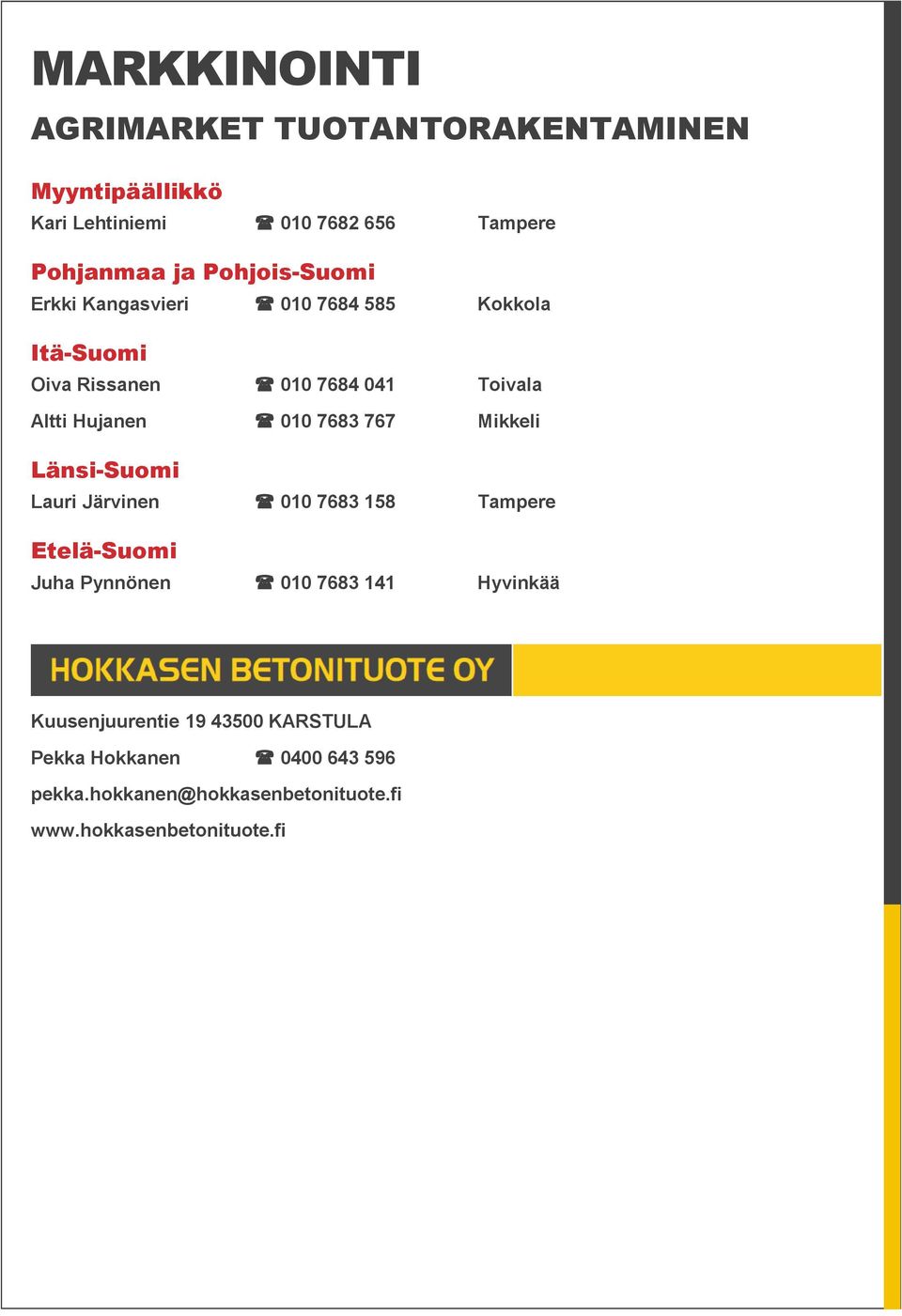

12 MARKKINOINTI AGRIMARKET TUOTANTORAKENTAMINEN Myyntipäällikkö Kari Lehtiniemi Tampere Pohjanmaa ja Pohjois-Suomi Erkki Kangasvieri Kokkola Itä-Suomi Oiva Rissanen Toivala Altti Hujanen Mikkeli Länsi-Suomi Lauri Järvinen Tampere Etelä-Suomi Juha Pynnönen Hyvinkää Kuusenjuurentie KARSTULA Pekka Hokkanen
