2 MASINO KUMIPALJETASAIMET Paljetasainluettelo Tyyppiselostukset Käyttötapoja Laskentaperusteita Paljetasaimia kumista PTFE-muovista Tässä luettelossa esittelemme uuden laajennetun ja täydennetyn valikoimamme kumipaljetasaimia. Luettelon tyyppiselostukset, tekniset tiedot, käyttöehdotukset ja laskentaperusteet on tarkoitettu avuksi suunnittelijoille tilanteisiin, joissa on tasattava laajenemisliikettä ja värinää putkistoissa. Saatte käyttöönne yli 40-vuotisen kokemuksemme. MASINO kumipaljetasaimia käytetään hyvällä menestyksellä maailmanlaajuisesti kaikkiin mahdollisiin tarkoituksiin. Tuotantoa kehitetään jatkuvasti ja sitä tarkkaillaan puolueettomalla laadunvarmistusjärjestelmällä. Saatte aina käyttöönne huipputuotteen, johon voitte luottaa niin tekniikan kuin laadunkin puolesta. Asiantuntijamme auttavat Teitä kaikissa teknisissä kysymyksissä ja laativat antamienne suunnittelutietojen perusteella yksityiskohtaisen tarjouksen laskelmineen ja piirustuksineen.

3 SISÄLLYSLUETTELO Sivu Materiaalikaavio 4 Materiaaliselosteet 5 Tyypit DN-alue Rakenne- Käyttöalue pituus mm Tyyppi voimalaitosten ja muiden isojen laitosten jäähdytysjärjestelmät 6-11 Tyyppi /110 LVI, laivanrakennus, teollisuus Tyyppi /200 teollisuus, LVI Tyyppi /250 kemianteollisuus 23 Tyyppi teollisuus, LVI Tyyppi laivanrakennus, LVI, vesi- ja vedenpuhdistuslaitokset Tyyppi LVI, moottoritekniikka Tyyppi 47 PR kaikki 150 paperitehtaat, kuljetustekniikka 30 Tyyppi laivanrakennus, LVI, vesija vedenpuhdistamot 31 Tyyppi LVI, teollisuus 32 Tyyppi teollisuus, jätevesitekniikka, moottoritekniikka 33 Tyyppi valinnainen viemäröintijärjestelmät, sillat, hallit 34 Tyyppi 63 kaikki vapaamuotoinen koot erikoistuote laitosrakennus / läpiviennit 35 Tyyppi kemian teollisuus Liikkeenrajoittimet / Pituudenrajoitus Erikoisosat: tulenkestävä suojavaippa - virtausputki maasuojus Laippojen liitäntämitat 42 Suunnittelu-, asennus- ja hoito-ohjeet Laipparuuvien kiristysmomentit 49 Muut 51 Yhteystiedot 52

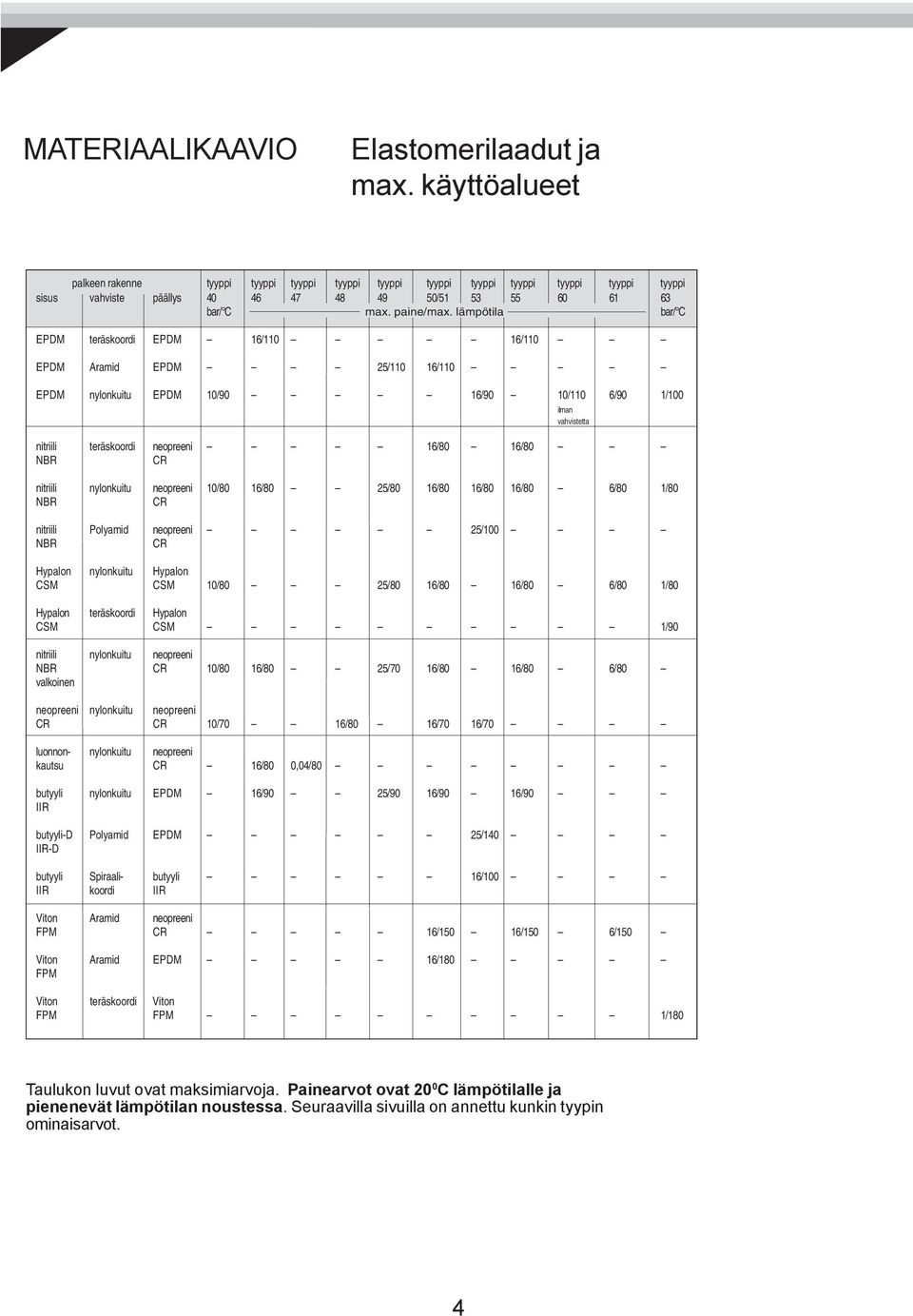

4 MATERIAALIKAAVIO Elastomerilaadut ja max. käyttöalueet palkeen rakenne tyyppi tyyppi tyyppi tyyppi tyyppi tyyppi tyyppi tyyppi tyyppi tyyppi tyyppi sisus vahviste päällys / bar/ C max. paine/max. lämpötila bar/ C EPDM teräskoordi EPDM 16/110 16/110 EPDM Aramid EPDM 25/110 16/110 EPDM nylonkuitu EPDM 10/90 16/90 10/110 6/90 1/100 ilman vahvistetta nitriili teräskoordi neopreeni 16/80 16/80 NBR CR nitriili nylonkuitu neopreeni 10/80 16/80 25/80 16/80 16/80 16/80 6/80 1/80 NBR CR nitriili Polyamid neopreeni 25/100 NBR CR Hypalon nylonkuitu Hypalon CSM CSM 10/80 25/80 16/80 16/80 6/80 1/80 Hypalon teräskoordi Hypalon CSM CSM 1/90 nitriili nylonkuitu neopreeni NBR CR 10/80 16/80 25/70 16/80 16/80 6/80 valkoinen neopreeni nylonkuitu neopreeni CR CR 10/70 16/80 16/70 16/70 luonnon- nylonkuitu neopreeni kautsu CR 16/80 0,04/80 butyyli nylonkuitu EPDM 16/90 25/90 16/90 16/90 IIR butyyli-d Polyamid EPDM 25/140 IIR-D butyyli Spiraali- butyyli 16/100 IIR koordi IIR Viton Aramid neopreeni FPM CR 16/150 16/150 6/150 Viton Aramid EPDM 16/180 FPM Viton teräskoordi Viton FPM FPM 1/180 Taulukon luvut ovat maksimiarvoja. Painearvot ovat 20 0 C lämpötilalle ja pienenevät lämpötilan noustessa. Seuraavilla sivuilla on annettu kunkin tyypin ominaisarvot. 4

5 MATERIAALISELOSTEET Lyhenne Nimi Ominaisuudet (tunnusväri) EPDM etyleeni-propyleeni- Kestää hyvin kuumuutta, ja sopii alkaalisille jätevesille, punainen terpolymerisaatti öljyttömälle paineilmalle ja kemikaaleille. Säänkestävä ja erittäin kaasutiivis, lukuun ottamatta hiilivetyä. Lämpötila-alue C. Ei sovi öljyille eikä rasvapitoisille aineille. Nitriili NBR akryylinitriili-butadieeni- Öljyä ja polttoaineita kestävä laatu. Sopii myös kaasuille, keltainen kautsu liuottimille ja rasvoille. Erittäin hankausluja. Lämpötila-alue C. Ei sovi höyrylle eikä kuumalle vedelle. Nitriili NBR akryylinitriili-butadieeni- Elintarvikelaatu RAL-normien mukaan. Sopii soseille, valkoinen kautsu rasvoille, jauhoille, mehuille ja viineille sekä suolanpoistoon merivedestä. Lämpötila-alue C. Hypalon CSM kloori-sulfonoitu Kemikaaleja kestävä laatu hapoille, emäksille ja lipeille. vihreä polyetyleeni Lämpötila-alue C. Annettuja lämpötilarajoja ei missään tapauksessa saa ylittää. Neopreeni CR kloropreeni-kautsu Vesipalje, säänkestävä. Sopii myös joillekin lipeille. harmaa Lämpötila-alue C. Luonnonkautsu NR luonnonkautsu Vesipalje. Sopii myös elintarvikkeille sekä joillekin lipeille. väritön Lämpötila-alue C. Butyyli IIR butyylikautsu Erittäin lämmönkestävä. Sopii alkaalisille jätevesille, punainen öljyttömälle paineilmalle, kemikaaleille ja tietyille hydrauliikkaöljyille. Säänkestävä. Lämpötila-alue C. sininen Juomavesilaatu KTW-normien mukaan. Butyyli IIR-D butyylikautsu D Erittäin lämmönkestävä. Sopii esim. kaukolämpövedelle. punainen/ Lämpötila-alue C. sininen Viton FPM fluorikautsu Erityisesti korkeisiin lämpötiloihin. Kestää hyvin kemikaaleja lila ja öljyjä, polttoaineita ja liuottimia. Lämpötila-alue C. Ei sovi ketoneille eikä kloorille. PTFE polytetra-fluorieteeni Kestää ehdottomasti kaikkia aineita. Lämpötila-alue väritön C. Ei sovi sulassa tilassa oleville alkalimetalleille eikä reaktioissa muodostuville amideille. Annetut lämpötilat on tarkoitettu noudatettaviksi silloin, kun paljetasain joutuu käytössä joustamaan. Staattisessa tilanteessa lämpötilat voivat olla näitä alhaisempia. Paine- ja liikeominaisuudet selviävät tyyppiselostuksista. Kemiallisesta kestävyydestä on eri taulukot. 5

6 MASINO KUMIPALJETASAIN TYYPPI 40 Continental-tuote Tyyppi 40 on erittäin joustava paljetasain, joka kiinnitetään irtolaipoilla. Sille on tunnusomaista suuri jousto ja vähäinen ominaisvastus. Rakenne: Korkeapoimuinen kumipaljeosa, jossa on sisäpuoliset vahvisteet ja painevahvistetut umpikumilaipat. Rakenne on siis itsetiivistävä, eikä muita tiivisteitä tarvita. Yksiosaiset teräksiset irtolaipat varustettuina tukikauluksin. Käyttötarkoitukset: Voimalaitosten ja muiden isojen laitosten jäähdytysvesiputkistot, suolanpoistolaitokset, juomavesijohdot, laivanrakennus, pumput, turbiinit ja säiliöt, laajenemisliikkeiden kompensointiin, tärinän, melun ja värinän vaimennukseen sekä rakennuksen liikkuessa syntyvien asennuspoikkeamien tasaukseen aksiaali- ja lateraalisuunnassa. rakenne- tehollinen pin- Ø tehollinen suurin mahd. laipan pituus ta-ala rakenne- poimu sisä-ø laippa Ø vahvuus pituudella A D s DN BL mm cm 2 mm mm mm mm

7 Laipat: Vakiomalli DIN 2501 mukaan PN 10, irtolaippa materiaalista RSt 37-2 pohjamaalattuna ruosteenestomaalilla. Muita materiaaleja ja porauksia tarjoamme erikseen. TYYPPI 40 Rakennepituudet: Annetut rakennepituudet ovat vakiomittoja. Niitä voidaan muuttaa ± 50 mm. Ominaistiedot tyypille 40 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen tunnus- vastus Shore A merkintä sisus vahviste päällys bar C bar C Ohmi cm EPDM/Ny EPDM Nylonkuitu EPDM x CR/Ny CR Nylonkuitu CR x CSM/Ny CSM Nylonkuitu CSM x NBR/Ny NBR Nylonkuitu CR x NBR valk. / Ny NBR valk. Nylonkuitu CR x Kaikkiin paljetasaimiin on saatavissa maadoituslenkit. Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). Räjähdyspaine >50 bar DN Taulukko 1 6 bar Taulukko 2 10 bar Taulukko 3 10 bar Taulukko 4 10 bar aksiaali + 10 mm kulma aksiaali + 10 mm kulma aksiaali + 30 mm kulma aksiaali + 10 mm kulma aksiaali - 40 mm < 0 aksiaali - 40 mm < 0 aksiaali - 50 mm < 0 aksiaali - 70 mm < 0 later. ± 40 mm ± later. ± 40 mm ± later. ± 15 mm ± later. ± 40 mm ± h 1 h 2 h 1 h 2 h 1 h 2 h 2 raskas

8 Taulukko 5 TYYPPI 40 Lateraalinen reaktiovoima F (kn) putkiston siirtymissä käyttöpaine p 8

9 Taulukko 6 TYYPPI 40 Lateraalinen reaktiovoima F (kn) putkiston siirtymissä käyttöpaine p 9

10 LATERAALINEN REAKTIOVOIMA F (kn) TYYPPI 40 Annettuihin voima/liikekäyriin sisältyy palkeen ominaisvastus l. jousivoima sekä irtolaippojen tukeman poimun käyttöpaineesta riippuva jäykistyminen. kn-asteikon osoittaman lateraalisen reaktiovoiman perusteella voidaan tarkasti määritellä putkistoon vaikuttava kokonaisvoima käyttöolosuhteissa. Huomioitavaa: a) Asennuspituus rakennepituus + 10 mm ~ reaktiovoima + 10 % rakennepituus - 10 mm ~ reaktiovoima - 10 % Jos liikekuormitus on etupäässä lateraalista ja liiketaajuus on usein, olisi käytettävä nylonkuituvahvisteista paljetta, tyyppi 40. b) Käyttöpaine/lateraalijousto = laskostuminen Alle 2 barin käyttöpaineissa saattaa noin mm lateraaliliikkeestä alkaen palkeen kaaren alueella esiintyä pientä laskostumista. Tämä ei ole haitaksi eikä lyhennä palkeen käyttöikää. Sallittu yhteisjousto Kaksitasoiset liikkeet aksiaalinen ja lateraalinen kuormitus lateraali sallittu = lateraali max (1- aksiaali tehollinen ) aksiaali max Kahden tason liikkeissä aksiaaliset ja lateraaliset liikeradat lyhenevät. Esimerkki: Tarve: paljetasain DN 1200, käyttöpaine 8 bar, lateraaliliike 25 mm 10 vuodessa pumppuliitäntöjen suojaamiseksi rakennuksen laskeutuessa. Ratkaisu: MASINO paljetasain tyyppi 40, nylonkuituvahviste, DN 1200 laipat PN 10 (taulukosta 2) asennuspituus 340 mm (rakennepituus 350 mm) lateraalinen esijännitys 15 mm F = 65 kn (taulukosta 6 keskiarvo 10 ja 6 barin väliltä). Pohjan laskeutuessa paljetasaimen kuormitus muuttuu aluksi nopeasti, ja akselinsuuntaisen asennon kautta päädytään 10 vuoden kuluttua asentoon lateraalisiirtymä = 10 mm. Pumppuliitäntöihin kohdistuva kuormitus on silloin max F = 45 kn mikä vastaa 4500 kp. Kiintopisteet lasketaan 60 kn lateraalivoimalle. Esimerkki: paljetasain tyyppi 40, DN 1200, PN 10 laipat taulukon 2 mukaan rakennepituus 350 mm, aksiaalijousto ± 10 mm max sallittu säteittäisliike 10 Ratkaisu: lateraali sallittu = 30 (1 ) = = ± 18 mm lateraalikuormitus sallittu, asennuspituus 335 mm Koestuslaite tyypille 40, DN

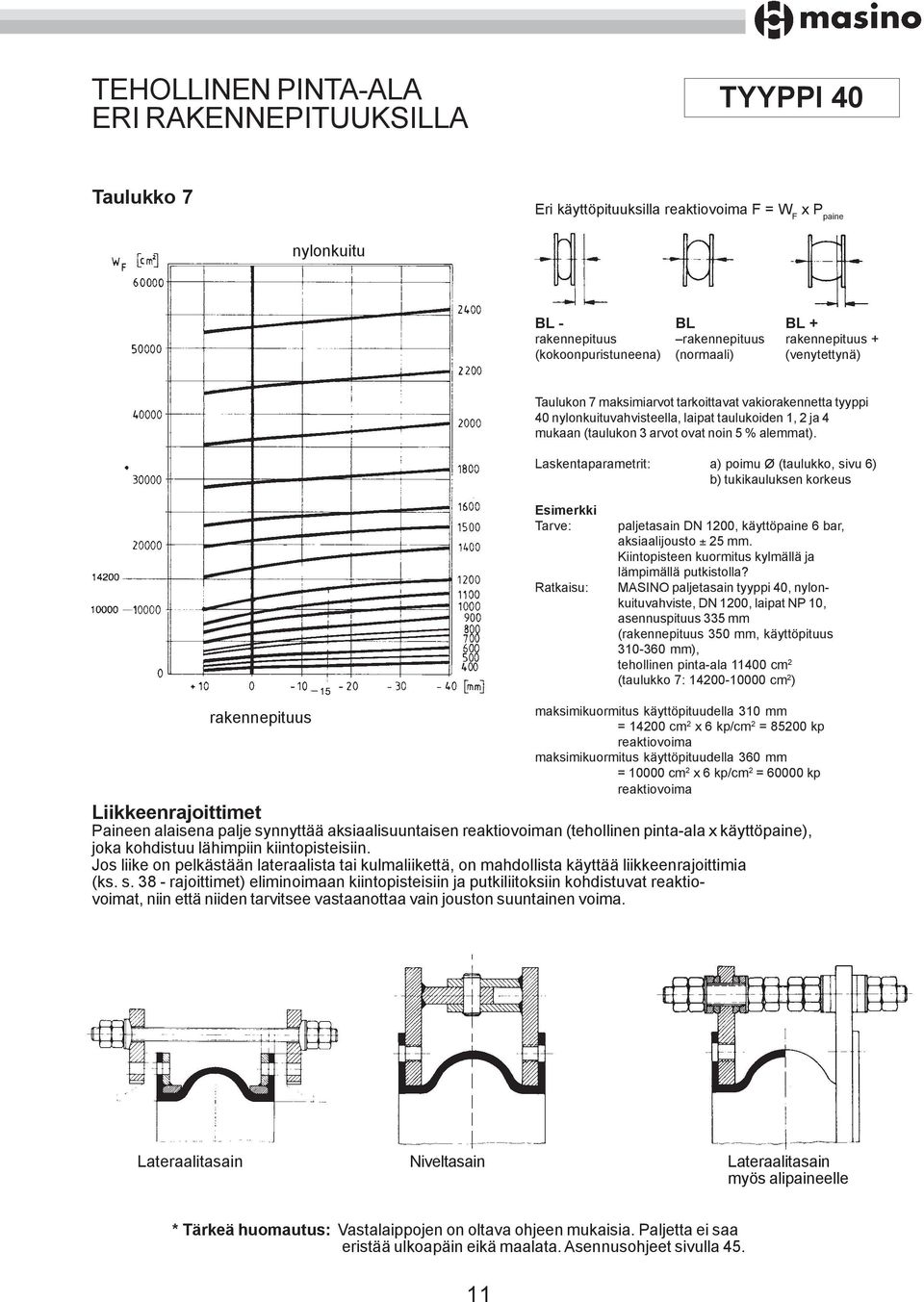

11 TEHOLLINEN PINTA-ALA ERI RAKENNEPITUUKSILLA TYYPPI 40 Taulukko 7 Eri käyttöpituuksilla reaktiovoima F = W F x P paine nylonkuitu BL - BL BL + rakennepituus rakennepituus rakennepituus + (kokoonpuristuneena) (normaali) (venytettynä) Taulukon 7 maksimiarvot tarkoittavat vakiorakennetta tyyppi 40 nylonkuituvahvisteella, laipat taulukoiden 1, 2 ja 4 mukaan (taulukon 3 arvot ovat noin 5 % alemmat). Laskentaparametrit: a) poimu Ø (taulukko, sivu 6) b) tukikauluksen korkeus Esimerkki Tarve: Ratkaisu: paljetasain DN 1200, käyttöpaine 6 bar, aksiaalijousto ± 25 mm. Kiintopisteen kuormitus kylmällä ja lämpimällä putkistolla? MASINO paljetasain tyyppi 40, nylonkuituvahviste, DN 1200, laipat NP 10, asennuspituus 335 mm (rakennepituus 350 mm, käyttöpituus mm), tehollinen pinta-ala cm 2 (taulukko 7: cm 2 ) maksimikuormitus käyttöpituudella 310 mm rakennepituus = cm 2 x 6 kp/cm 2 = kp reaktiovoima maksimikuormitus käyttöpituudella 360 mm = cm 2 x 6 kp/cm 2 = kp reaktiovoima Liikkeenrajoittimet Paineen alaisena palje synnyttää aksiaalisuuntaisen reaktiovoiman (tehollinen pinta-ala x käyttöpaine), joka kohdistuu lähimpiin kiintopisteisiin. Jos liike on pelkästään lateraalista tai kulmaliikettä, on mahdollista käyttää liikkeenrajoittimia (ks. s rajoittimet) eliminoimaan kiintopisteisiin ja putkiliitoksiin kohdistuvat reaktiovoimat, niin että niiden tarvitsee vastaanottaa vain jouston suuntainen voima. Lateraalitasain Niveltasain Lateraalitasain myös alipaineelle * Tärkeä huomautus: Vastalaippojen on oltava ohjeen mukaisia. Paljetta ei saa eristää ulkoapäin eikä maalata. Asennusohjeet sivulla

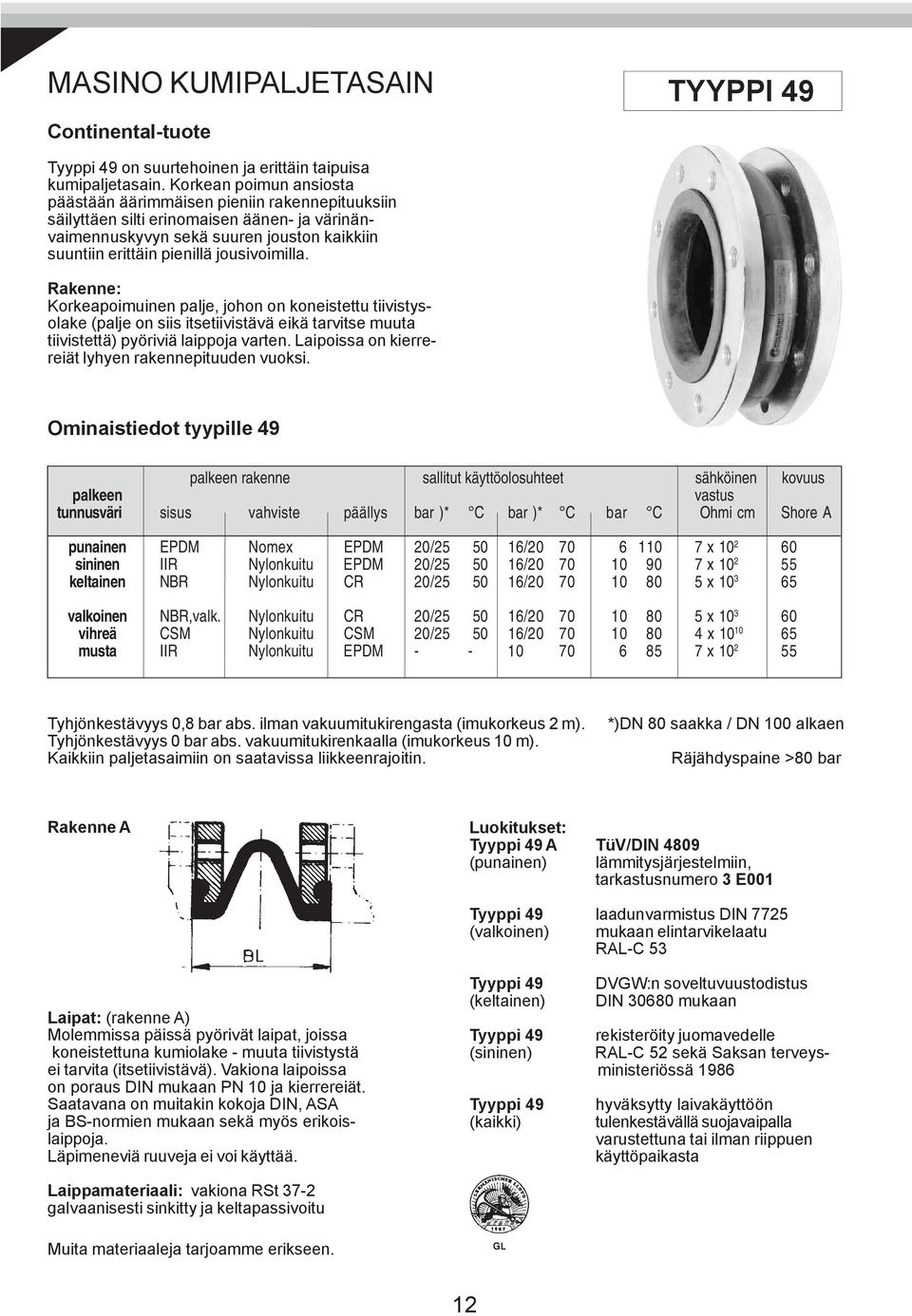

12 MASINO KUMIPALJETASAIN Continental-tuote TYYPPI 49 Tyyppi 49 on suurtehoinen ja erittäin taipuisa kumipaljetasain. Korkean poimun ansiosta päästään äärimmäisen pieniin rakennepituuksiin säilyttäen silti erinomaisen äänen- ja värinänvaimennuskyvyn sekä suuren jouston kaikkiin suuntiin erittäin pienillä jousivoimilla. Rakenne: Korkeapoimuinen palje, johon on koneistettu tiivistysolake (palje on siis itsetiivistävä eikä tarvitse muuta tiivistettä) pyöriviä laippoja varten. Laipoissa on kierrereiät lyhyen rakennepituuden vuoksi. Ominaistiedot tyypille 49 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar )* C bar )* C bar C Ohmi cm Shore A punainen EPDM Nomex EPDM 20/ / x sininen IIR Nylonkuitu EPDM 20/ / x keltainen NBR Nylonkuitu CR 20/ / x valkoinen NBR,valk. Nylonkuitu CR 20/ / x vihreä CSM Nylonkuitu CSM 20/ / x musta IIR Nylonkuitu EPDM x Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). Kaikkiin paljetasaimiin on saatavissa liikkeenrajoitin. *)DN 80 saakka / DN 100 alkaen Räjähdyspaine >80 bar Rakenne A Luokitukset: Tyyppi 49 A TüV/DIN 4809 (punainen) lämmitysjärjestelmiin, tarkastusnumero 3 E001 Tyyppi 49 laadunvarmistus DIN 7725 (valkoinen) mukaan elintarvikelaatu RAL-C 53 Laipat: (rakenne A) Molemmissa päissä pyörivät laipat, joissa koneistettuna kumiolake - muuta tiivistystä ei tarvita (itsetiivistävä). Vakiona laipoissa on poraus DIN mukaan PN 10 ja kierrereiät. Saatavana on muitakin kokoja DIN, ASA ja BS-normien mukaan sekä myös erikoislaippoja. Läpimeneviä ruuveja ei voi käyttää. Laippamateriaali: vakiona RSt 37-2 galvaanisesti sinkitty ja keltapassivoitu Muita materiaaleja tarjoamme erikseen. Tyyppi 49 (keltainen) Tyyppi 49 (sininen) Tyyppi 49 (kaikki) DVGW:n soveltuvuustodistus DIN mukaan rekisteröity juomavedelle RAL-C 52 sekä Saksan terveysministeriössä 1986 hyväksytty laivakäyttöön tulenkestävällä suojavaipalla varustettuna tai ilman riippuen käyttöpaikasta 12

13 Käyttötarkoitukset: TYYPPI 49 Tyyppi 49 A-punainen Tyyppi 49 sininen Tyyppi 49 valkoinen Tyyppi 49 vihreä Tyyppi 49 keltainen Tyyppi 49 musta Lämmityslaitoksiin, DIN 4809 mukaan Jatkuvaan käyttöön lämpimälle ja kuumalle lämmitysvedelle 100 /110 C, käyttöpaineelle 10/6 bar, käyttöikä yli 10 vuotta. Ei sovi öljypitoisille aineille. Juomavedelle/lämpimälle vedelle Kylmälle ja lämpimälle vedelle, myös vedenpuhdistuskemikaaleja käytettäessä. Käyttövesi, hapot, lipeät, alkoholit, esterit ja ketonit. Ei sovi öljypitoisille aineille. Elintarvike- ja juomateollisuuteen Sopii myös öljy- ja rasvapitoisille elintarvikkeille. Kemiallisiin laitoksiin Kestää suurta kemiallista kuormitusta. Öljyille, polttoaineille, kaasuille Kaupunkikaasulle, maakaasulle, masuunikaasulle, polttoaineille, voiteluöljyille, lämmitykseen ja jäähdytysvesiemulsioille. Vesijohtoihin Kylmälle ja lämpimälle vedelle, pesuvedelle, merivedelle, uimalaitoksiin, jätevedelle. Ei sovi öljypitoisille aineille. palje laippa PN 10 jousto paino DN BL A Ø teh. pinta-ala D Ø LK Ø Ø d n s + aks. ±lat )* < 0 ) )* C Ø mm mm cm 2 mm mm mm mm mm mm +/- mm kg M , M , M , M , M , M , M , M , M , M , M , M , M , M , M ,0 Lämpötilan vaikutus nimellisjoustoon: )* Edellyttää asennusta 10 mm lyhennettynä (90/100 mm). 50 C saakka 100 % nimellisjoustosta 70 C saakka 80 % nimellisjoustosta 90 C saakka 70 % nimellisjoustosta Huomautus: Syövyttäville aineille on noudatettava kestävyystaulukkoa. Paljetta ei saa maalata eikä eristää ulkoapäin. Lisää asennusohjeita sivulla Lisävarusteet: Pituudenrajoittimet/vetotangot sivu 38 Virtausputket sivu 40 Tulenkestävät suojavaipat sivu 40 Maasuojukset sivu 41

14 Aksiaalinen reaktiovoima käyttöpaineella TYYPPI 49 käyttöpaine p jousivakio paineettomana venytettynä rakennepituus kokoonpuristettuna Esimerkki: paljetasain tyyppi 49, DN 250, PN 10 rakennepituus 100 mm käyttöpaine 10 bar Tarve: lämpöliikkeestä johtuva aksiaalijousto 35 mm asennuspituus? kiintopisteiden kuormitus kylmänä ja lämpimänä? Ratkaisu: 14 asennuspituus kylmänä = 110 mm = 10 mm venytettynä pituus lämpimänä = 75 mm = 25 mm kokoonpuristettuna kiintopisteiden kuormitus kylmänä 10 barin paineessa = 85 kn kiintopisteiden kuormitus lämpimänä 10 barin paineessa = 110 kn

15 Lateraalinen reaktiovoima käyttöpaineella TYYPPI 49 käyttöpaine p jousivakio paineettomana noin tyyppi 49 lateraaliliike 15

16 PITUUDENRAJOITTIMET (vakiomallit B + C) TYYPPI 49 Koska kumipalje on pehmeä ja taipuisa rakenneosa, paineen alaisena paljetasain pyrkii reaktiovoimallaan (palkeen poikkipinta-ala x käyttöpaine) työntämään putkijohtoa aksiaalisuuntaan. Palkeen liiallinen venyminen on estettävä rakenteellisilla toimenpiteillä putkistossa (ohjaimet, tuet tai kiintopisteet) tai asentamalla pituudenrajoittimia itse paljetasaimeen. Pituudenrajoittimemme on esitelty sivuilla rakenne B rakenne C Laipparakenteet B ja C pituudenrajoitusta käytettäessä, 10 barissa DN DN Päämitat PN 10 DN BL S A B mm mm mm mm

17 RUUVISARJAT SU Kuusioruuvit DIN 933/8.8 Aluslevyt DIN 125 Paljetasainten tyyppi 49 asentamiseksi putkistoon on saatavissa valikoituja ruuvisarjoja, niin että DIN-laippoja käytettäessä ruuvi on juuri oikean pituinen eikä kosketa kumipaljeosaan. Asennettaessa on pidettävä huoli siitä, että kumipaljetta vasten tulevat pinnat ovat sileät ja purseettomat. Pituuseroja voi korjata aluslevyillä (sijoitetaan ruuvin kannan alle). TUKIKIERUKAT ALIPAINEELLE MASINO paljetasaimet tyyppi 49 ovat tyhjönkestäviä. 2 m imukorkeudesta (0,8 bar abs., 20 % alipaine) alkaen on kuitenkin käytettävä vakuumitukirengasta estämään palkeen kokoon imeytyminen alipaineessa. DN koko TYYPPI 49 ruuvipakkausten kokonumerot DIN-normit DN PN 6 PN 10 PN SU 1 SU 2 SU 2 40 SU 1 SU 2 SU 2 50 SU 1 SU 3 SU 3 65 SU 1 SU 3 SU 3 80 SU 4 SU 7 SU SU 4 SU 7 SU SU 5 SU 6 SU SU 6 SU 10 SU SU 6 SU 10 SU SU 8 SU 10 SU SU 9 SU 13 SU SU 11 SU 14 SU SU 12 SU 15 SU SU 15 SU 19 SU SU 16 SU 20 SU 22 ruuvipakkauksen sisältö pakkaus kpl-määrä ruuvi kpl-määrä aluslevy kg DIN 933/88 Ø SU 1 0,35 8 M 12x SU 2 0,62 8 M 16x SU 3 0,67 8 M 16x SU 4 0,68 8 M 16x SU 5 1,4 16 M 16x SU 6 1,5 16 M 16x SU 7 1,55 16 M 16x SU 8 2,6 16 M 16x SU 9 2,4 24 M 16x SU 10 2,7 16 M 20x SU 11 4,1 24 M 20x SU 12 4,2 24 M 20x SU 13 4,3 24 M 20x SU 14 4,2 24 M 20x SU 15 5,8 32 M 20x SU 16 7,3 40 M 20x SU 17 6,7 24 M 24x SU 18 6,6 24 M 24x SU 19 9,3 32 M 24x SU 20 11,7 40 M 24x SU 21 13,5 32 M 27x SU 22 22,0 40 M 30x pituudenrajoitin rakenne C/DN 150 pituudenrajoitussanka lämmityslaitoksessa 17

18 MASINO KUMIPALJETASAIN Continental-tuote TYYPPI 50 Tyyppi 50 on matalapoimuinen kumipaljetasain, joka ominaisuuksiltaan hyvin sopii runkomelun ja nestevirtausäänen vaimennukseen. Sille on ominaista suuri jousto erityisesti kulmittain. Rakenne: Matalapoimuinen kumipalje varustettuna sisäpuolisilla vahvisteilla ja koneistetuilla tiivistysolakkeilla (itsetiivistävä, muita tiivisteitä ei tarvita) pyöriviä laippoja varten. Laipoissa on läpimenevät kiinnitysreiät. Ominaistiedot tyypille 50 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar )* C bar )* C bar )* C Ohmi cm Shore A pun. -Aramid EPDM Aramid EPDM x punainen IIR nylonkuitu EPDM x valkoinen NBR valk. nylonkuitu CR x vihreä CSM nylonkuitu CSM x keltainen NBR nylonkuitu CR x kelt. -teräskoordi NBR teräskoordi CR x musta/cr CR nylonkuitu CR x musta/epdm IIR nylonkuitu EPDM x Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). Kaikkiin paljetasaimiin on saatavissa liikkeenrajoitin. )* DN = 10 bar Räjähdyspaine > 50 bar rakenne A Luokitukset: Tyyppi 50 TüV/DIN-luokitus, DIN 4809 punainen - lämmitysjärjestelmiin, tarkastus- Aramid numero 3 E003 Laipat: (rakenne A) Molemmissa päissä pyörivät laipat, joissa koneistettuna kumiolake - muuta tiivistystä ei tarvita (itsetiivistävä). Vakiona laipoissa on poraus DlN mukaan PN 10. Saatavana on muitakin kokoja DIN, ASA ja BSnormien mukaan sekä myös erikoislaippoja. Laippamateriaali: vakiona RSt 37-2 galvaanisesti sinkitty ja keltapassivoitu. Tyyppi 50 punainen Tyyppi 50 valkoinen Tyyppi 50 kaikki juomavesi hyväksytty KTW:n mukaan laadunvarmistus DIN 7725 mukaan elintarvikelaatu hyväksytty laivakäyttöön tulenkestävällä suojavaipalla varustettuna tai ilman Muita materiaaleja tarjoamme erikseen. (DN 200 saakka laippoihin voidaan tehdä taottu tukikaulus palkeen puolelle.) Germanischer Lloyd Lloyd s Register Bureau Veritas Det Norske Veritas 18

19 Käyttötarkoitukset: Tyyppi 50 punainen- Aramid Tyyppi 50 punainennylon Tyyppi 50 valkoinen Lämmityslaitoksiin, DIN 4809 mukaan Varustettu hiilikuitu-koordivahvisteilla. Jatkuvaan käyttöön lämpimälle ja kuumalle lämmitysvedelle 100 /110 C, käyttöpaineelle 10/6 bar, käyttöikä 10 yli vuotta. Ei sovi öljypitoisille aineille. Juomavedelle/lämpimälle vedelle Kylmälle ja lämpimälle vedelle (90 C saakka), myös vedenpuhdistuskemikaaleja käytettäessä. Käyttövesi, hapot, lipeät, alkoholit, esterit ja ketonit. Ei sovi öljypitoisille aineille. Elintarvike- ja juomateollisuuteen Sopii myös öljy- ja rasvapitoisille elintarvikkeille. Voidaan käyttää +80 C lämpötilaan saakka. Tyyppi 50 Kemiallisiin laitoksiin vihreä Kestää suurta kemiallista kuormitusta 16 barin käyttöpaineeseen saakka. Sallittu lämpötila ja käyttöpaine sekä käyttöikä ovat tapauskohtaisia ja riippuvat käsiteltävästä aineesta ja sen väkevyydestä. Pyytäkää kestävyystaulukko. Tyyppi 50 Öljyille, polttoaineille, kaasuille keltainen Sähköisesti johtava, R = keltainen - ohmia. Sopii kaupunkikaasulle, teräskoordi maakaasulle, masuunikaasulle, polttoaineille, voiteluöljyille, lämmitysöljylle ja jäähdytysvesiemulsioille. Tyyppi50 musta/cr musta/ EPDM Vesijohtoihin Kylmälle ja lämpimälle vedelle, pesuvedelle, merivedelle, uimalaitoksiin, jätevedelle (myös öljypitoiselle, lievästi happamalle tai emäksiselle laatu CR). (Saatavissa vain kokoon DN 600 saakka.) TYYPPI 50 palje laippa PN 10 jousto jousto DN BL A Ø teholl. D Ø LK Ø Ød n s C Ø aks. lat. < 0 aks. lat. < 0 pinta-ala + - +/ /- mm mm cm 2 mm mm mm mm mm mm mm mm +/- mm mm mm +/ M Lämpötilan vaikutus nimellisjoustoon: 50 C saakka 100 % nimellisjoustosta, 70 C saakka 75 %, 90 C saakka 60 %. 19 vakiotyypit teräskoordilla

20 Reaktiovoima lateraaliliikkeessä asennuspituus 130 mm sisäpuolinen vahviste nylonia Reaktiovoima jousivakio paineettomana Lateraaliliike aksiaalinen jousivakio paineettomana DN 40 60,4 [N/mm] DN 50 24,5 [N/mm] DN 65 24,2 [N/mm] DN 80 27,9 [N/mm] DN [N/mm] DN ,1 [N/mm] DN ,5 [N/mm] DN ,1 [N/mm] 20

21 PITUUDENRAJOITTIMET (rakenteet B + C) TYYPPI 50 Koska kumipalje on pehmeä ja taipuisa rakenneosa, paljetasain paineen alaisena pyrkii reaktiovoimallaan (palkeen poikkipinta-ala x käyttöpaine) työntämään putkijohtoa aksiaalisuuntaan. Palkeen liiallinen venyminen on estettävä rakenteellisilla toimenpiteillä putkistossa (ohjaimet, tuet tai kiintopisteet) tai asentamalla pituudenrajoittimia itse paljetasaimeen. Pituudenrajoittimemme on esitelty sivuilla rakenne B rakenne C Laipparakenteet B ja C pituudenrajoitusta käytettäessä, 10 barissa DN DN DN 1000 Vakuumitukirenkaat alipaineelle MASINO paljetasaimet tyyppi 50 ovat tyhjönkestäviä. 2 m imukorkeudesta (0,8 bar abs., 20 % alipaine) alkaen on kuitenkin käytettävä tukikierukkaa estämään palkeen kokoonimeytyminen alipaineessa. DN koko umpirengas umpirengas ja lukko Huomautus: Syövyttäville aineille on noudatettava kestävyystaulukkoa. Paljetta ei saa maalata eikä eristää ulkoapäin. Lisää asennusohjeita sivulla 44. Lisävarusteet: Pituudenrajoittimet/vetotangot sivu 38 Virtausputket sivu 40 Käyttöesimerkki: niveltasain Tulenkestävät suojavaipat sivu 40 laipparakenne DN 300 Maasuojukset sivu 41 21

22 MASINO KUMIPALJETASAIN TYYPPI 50 PTFE-KEMIKAALEJA VARTEN TYYPPI 50 Tämä erikoisrakenne tyypistä 50 on tarkoitettu suureen kemialliseen kuormitukseen. Kestävyyden parantamiseksi kumipalje on suojattu PTFE-kalvolla. PTFE-vuoraus sopii kaikille käytössä oleville nesteille. Lämmönkestävyys on otettava huomioon. Tätä paljetasainta saa käyttää vain ylipainealueella (max 6 bar); tyhjö ei ole sallittu. Tyhjölle tarvitaan PTFE-tukirengas, jonka käyttö on mahdollista vain kokoalueella DN palje laippa PN 1 0 jousto paino teholl. DN BL A Ø pinta-ala D Ø LK Ø Ø d n s + - +/- < ) C Ø mm mm cm 2 mm mm mm mm mm mm mm +/- mm kg , , , , , , , , , , , , aks. lat 22

23 MASINO KUMIPALJETASAIN TYYPPI 51 LILA TYYPPI 51 Tyyppi 51 lila on 50-sarjan erikoismalli, joka valmistetaan erikoismenetelmällä. Se sopii kemiallisiin laitoksiin, erityisesti suureen lämpökuormitukseen, noin 180 C saakka. Sallittuun maksimikuormitukseen lasketaan mukaan lämpötila, paine, joustoliike sekä vaadittu käyttöikä. palkeen rakenne sallitut käyttöolosuhteet palkeen tunnusväri sisus vahviste päällys bar C bar C bar C lila/lila FPM Aramid FPM lila FPM Aramid CR Räjähdyspaine > 50 bar Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). Huomautus: Paljetta ei saa maalata eikä eristää ulkoapäin. palje laippa PN 1 0 jousto paino teholl. aks. lat DN BL A Ø pinta-ala D Ø LK Ø Ø d n s + - +/- < ) 0 C Ø mm mm cm 2 mm mm mm mm mm mm mm +/- mm kg , , , , , , , , ,

24 MASINO KUMIPALJETASAIN TYYPPI 53 Tyyppi 53 on matalapoimuinen kumipaljetasain, joka ominaisuuksiltaan hyvin sopii runkomelun ja hydroakustisen melun vaimennukseen. Sille on ominaista suuri jousto erityisesti kulmittain. Rakenne: Matalapoimuinen kumipalje varustettuna sisäpuolisilla vahvisteilla ja koneistetuilla tiivistysolakkeilla (itsetiivistävä, muita tiivisteitä ei tarvita) pyöriviä laippoja varten. Laipoissa on läpimenevät kiinnitysreiät. Ominaistiedot tyypille 53 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar )* C bar )* C bar C Ohmi cm Shore A Harmaa CR Nylon CR * Punainen EPDM Nylon EPDM * Keltainen NBR Nylon CR * Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). Kaikkiin paljetasaimiin on saatavissa liikkeenrajoittimet (ks. rakenne B ja C). Palje Laippa PN 10 Jousto DN BL ØA Ø D Ø Lk Ø d n s Aks.+ Aks.- Lat < ) Ø C +/- mm mm mm mm mm mm mm mm mm +/ M Rakenne A Rakenne B Rakenne C 24

25 MASINO KUMIPALJETASAIN TYYPPI 53 Tyyppi 53 on matalapoimuinen kumipaljetasain, joka ominaisuuksiltaan hyvin sopii runkomelun ja hydroakustisen melun vaimennukseen. Sille on ominaista suuri jousto erityisesti kulmittain. Rakenne: Matalapoimuinen kumipalje varustettuna sisäpuolisilla vahvisteilla ja koneistetuilla tiivistysolakkeilla (itsetiivistävä, muita tiivisteitä ei tarvita) pyöriviä laippoja varten. Laipoissa on läpimenevät kiinnitysreiät. Ominaistiedot tyypille 53 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar )* C bar )* C bar C Ohmi cm Shore A Pun./sininen IIR-D Polyamid EPDM Kelt./sininen NBR Polyamid CR Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). Kaikkiin paljetasaimiin on saatavissa liikkeenrajoittimet (ks. rakenne B ja C). palje Laippa PN 10 Jousto DN BL ØA Ø D Ø Lk Ø d n s Aks.+ Aks.- Lat < ) Ø C +/- mm mm mm mm mm mm mm mm mm +/- mm Rakenne A Rakenne B Rakenne C 25

26 MASINO KUMIPALJETASAIN Tyyppi 55 on matalapoimuinen paljetasain, joka ominaisuuksiltaan hyvin sopii runkomelun ja hydroakustisen melun vaimennukseen. TYYPPI 55 Sille on ominaista suuri jousto erityisesti kulmittain. Rakenne: Matalapoimuinen kumipalje varustettuna sisäpuolisilla vahvisteilla ja koneistetuilla tiivistysolakkeilla (itsetiivistävä, muita tiivisteitä ei tarvita) pyöriviä laippoja varten. Laipoissa on läpimenevät kiinnitysreiät. Ominaistiedot tyypille 55 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar C bar C bar C Ohm cm Shore A Pun./Aramid EPDM Aramid EPDM x Pun. IIR Nylonkuitu EPDM x Kelt. NBR Nylonkuitu CR x Vihreä CSM Nylonkuitu CSM x Räjähdyspaine > 50 bar Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). Rakenne A 26 Laipat: (rakenne A) Molemmissa päissä pyörivät laipat, joissa koneistettuna kumiolake - muuta tiivistystä ei tarvita (itsetiivistävä). Vakiona laipoissa on poraus DIN 2501 mukaan PN 10. Saatavana on muitakin kokoja DIN, ASA ja BS-normien mukaan sekä myös erikoislaippoja. Laippamateriaali: vakiona RSt 37-2 galvaanisesti sinkitty ja keltapassivoitu. Muita materiaaleja tarjoamme erikseen. (DN 200 saakka laippoihin voidaan tehdä taottu tukikaulus palkeen puolelle.) Huomautus: Syövyttäville aineille on noudatettava kestävyys - taulukkoa. Paljetta ei saa maalata eikä eristää ulkoapäin. Lisää asennusohjeita sivulla 44.

27 Käyttötarkoitukset: Tyyppi 55 punainen Tyyppi 55 keltainen Tyyppi 55 punainen Aramid Lämpimälle vedelle Kylmälle ja lämpimälle vedelle, myös vedenpuhdistuskemikaaleja käytettäessä. Käyttövesi, hapot, lipeät, alkoholit, esterit ja ketonit. Ei sovi öljypitoisille aineille. Öljyille, polttoaineille, kaasuille Sopii kaupunkikaasulle, maakaasulle, masuunikaasulle, polttoaineille, voiteluöljyille, lämmitysöljylle ja jäähdytysvesiemulsioille. Lämmityslaitoksiin, DIN 4809 mukaan Varustettu korroosiosuojatuilla Aramid-koordi vahvisteilla. Jatkuvaan käyttöön lämpimälle ja kuumalle lämmitysvedelle 100 /110 C, käyttöpaineelle 10/6 bar, käyttöikä vähintään 10 vuotta. Ei sovi öljypitoisille aineille. TYYPPI 55 reikien lukumäärä n tehollinen pinta-ala Tyyppi 55 kaikki hyväksytty laivakäyttöön tulenkestävällä suojavaipalla varustettuna tai ilman GL palje laippa PN 1 0 jousto paino teholl. aks. lat DN BL A Ø pinta-ala D Ø LK Ø Ø d n s + - +/- < 0 C Ø mm mm cm 2 mm mm mm mm mm mm mm +/- mm kg Lämpötilan vaikutus nimellisjoustoon: 50 C saakka 100 % nimellisjoustosta. 70 C saakka 75 % nimellisjoustosta. 90 C saakka 60 % nimellisjoustosta. Lisävarusteet: Pituudenrajoittimet/vetotangot sivu 38 Virtausputket sivu 40 Tulenkestävät suojavaipat sivu 40 Maasuojukset sivu 41 27

28 MASINO KUMIPALJETASAIN Tyyppi 46 on matalapoimuinen ja suurpaineenkestävä. Se sopii saniteetti-, lämmitys-, ilmastointi- ja uimalaitoksiin sekä solaaritekniikkaan. Myös laite- ja putkistorakennuksiin sekä moottorien valmistukseen. TYYPPI 46 Se tasaa laajenemisliikkeitä ja värinää, kompensoi aksiaali- ja lateraalipoikkeamia, kestää kemiallista ja mekaanista kuormitusta. LUOKITUS: Tyyppi 46 punainen/st ja punainen/aramid ovat TüV:n hyväksymiä lämmityslaitoksiin DIN 4980 mukaan. Ominaistiedot tyypille 46 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar C bar C bar C Ohmi cm Shore A pun./aramid EPDM Aramid EPDM x pun./st EPDM Teräskoordi EPDM x sin. IIR Nylon EPDM x kelt. NBR Nylon CR x harmaa CR Nylon CR x pun. EPDM Nylon EPDM x valk. NBR valk. Nylon CR x vihreä CSM Nylon CSM x Räjähdyspaine >50 bar Tyhjönkestävyys 0,5 bar abs. Rakenne: Matalapoimuinen kumipalje, koneistetulla tiivistysolakkeella ja pyörivillä sisäkierremuttereilla. Liitososina voidaan käyttää sisä- tai ulkokierrenippaa. Palkeen olake on itsetiivistävä. Muuta tiivistystä ei tarvita. (Kierreliitos putkistoon tiivistetään tavalliseen tapaan.) Liitososat: Tyyppi 46 valkoinen: messinkiliittimin, M- tai R-kiertein. Tyyppi 46 muut: pyörivä mutteri ja kierreosat sinkittyä valuterästä Huomioi! Paineen alaisena palje synnyttää reaktiovoiman aksiaalisuuntaan. Sitä varten tarvitaan riittävä ohjaus ja kiintopisteet. Tärkeä huomautus: Asennukseen ei saa jäädä vääntöjännitystä. Paljetta ei saa eristää ulkoapäin eikä maalata. Lisää asennusohjeita sivuilla

29 Käyttötarkoitukset: TYYPPI 46 Lämmityslaitoksiin, DIN 4809 mukaan Varustettu korroosiosuojatuilla teräskoordi- tai Aramid-vahvisteilla. Jatkuvaan käyttöön lämpimälle ja kuumalle lämmitysvedelle 100 /110 C, käyttöpaineelle 10/6 bar, käyttöikä yli 10 vuotta. Ei sovi öljypitoisille aineille. Tyyppi 46 pun./aramid Tyyppi 46 pun./teräskoordi Tyyppi 46 punainen/nylon Tyyppi 46 valkoinen Juomavedelle/lämpimälle vedelle Kylmälle ja lämpimälle vedelle (90 C saakka), myös vedenpuhdistuskemikaaleja käytettäessä. Käyttövesi, hapot, lipeät, alkoholit, esterit ja ketonit. Ei sovi öljypitoisille aineille. Elintarvike- ja juomateollisuuteen Sopii myös öljy- ja rasvapitoisille elintarvikkeille. Voidaan käyttää 80 C lämpötilaan. Tyyppi 46 vihreä Tyyppi 46 keltainen Tyyppi 46 harmaa Kemiallisiin laitoksiin Kestää suurta kemiallista kuormitusta 16 barin käyttöpaineeseen saakka. Sallittu lämpötila ja käyttöpaine sekä käyttöikä ovat tapauskohtaisia ja riippuvat käsiteltävästä aineesta ja sen väkevyydestä. Pyytäkää kestävyystaulukko. Öljyille, polttoaineille, kaasuille Sähköisesti johtava, R = ohmia. Sopii kaupunkikaasulle, maakaasulle, masuunikaasulle, polttoaineille, voiteluöljyille, lämmitysöljylle ja jäähdytysvesiemulsioille. Vesijohtoihin Kylmälle ja lämpimälle vedelle, pesuvedelle, merivedelle, uimalaitoksiin, jätevedelle (myös öljypitoiselle, lievästi happamalle tai emäksiselle laatu CR). rakenne 1 rakenne 2 AV 1 AV 2 AV 2 AV 1 palje kokonais- avainväli jousto max 70 C jousto yli 70 C paino pituus DN BL AØ teholl. R GL 1 GL 2 AV 1 AV 2 aks. lat. < ) 0 aks. lat. < ) 0 rak. rak. pinta-ala + - +/ /- 2 1 mm mm cm 2 tuumaa mm mm mm mm mm mm mm +/- mm mm mm +/- kg kg / ,6 0, ,7 0, / ,1 1, / ,3 1, ,5 2,25 29

30 MASINO KUMIPALJETASAIN TYYPPI 47 PR Kuminen paljeprofiilii 47 PR Käyttötarkoitukset Ilmastointi - ilmatekniikka - tuulettimet - imu- ja poistopuhaltimet, suodatus ja pölynerotus. Telakat - kattilalaitokset (tulo- ja poistoilma, savukaasut), puhdistuslaitokset, kemian ja petrokemian tehtaat, kaasu- ja maakaasulaitokset. Savutorvet ja hormit - lämmityslaitteet, teollisuusuunit - lämpötekniikka - kaasun ja ilman kuumentimet. Sulattoteollisuus - kivihiilen, koksin ja malmien rikastus. Jätteen ja lietteen polttolaitokset - pohjaveden eristys. Kuivien aineiden pakkaamot, sementtitehtaat - kuljetuslaitteet - tärytystekniikka ydinvoimalat - suojakaasut ja vuodonvalvonta. Suurputkistot - putkien läpiviennit. Kuljetettavat aineet kaasumaiset, kuivat, kosteat Rakenne Sileä yksipoimuinen paljeprofiili ilman sisävahvisteita. Palje ruiskupuristetaan metritavarana ja vulkanoidaan tarpeen mukaan pyöreään laippaan tai suorakulmaiseen kehykseen. Sisämitat vapaasti valittavissa, kaulukset ulospäin, ilman porauksia. Materiaali Vakiona luonnonkumiseos. Suuria eriä tilattaessa voidaan käyttää kloropreeniä. Kuminen paljeprofiili Lämpöliikkeiden ja värinän kompensointiin, lämpö- ja äänieristeeksi. Rakenneosien ja putkistojen syöpymättömät, säteilynkestävät ja joustavat liitokset. Erittäin joustavia asennuselementtejä (ilman kangasvahviketta), joita voidaan käyttää ilmatekniikassa, imu- ja ilmanpoistoputkissa ja kemian teollisuudessa rakenneosien yhdistämiseen, seinämien tiivistämiseen ja pölytiiviisiin liitoksiin. Käyttöpaine ±0,04 bar Lämpötila 80 C Jousto Aksiaalinen ± 20 mm Säteissiirtymä joka suuntaan max 30 mm Kulmaliike 5 h W Huomautus Suorakulmaisen kehyksen minimikoko 300 x 300 mm Pyöreän kehyksen minimikoko Ø 400 mm H b Tyyppi Rakennepituus H W b h Irtolaippa mm mm mm mm x 8 30

31 MASINO KUMIPALJETASAIN Tyyppi 48 on raskasrakenteinen, erittäin taipuisa paljetasain. TYYPPI 48 Sille on tunnusomaista suuri jousto kaikkiin suuntiin, vähäinen ominaisvastus ja hyvä äänen- ja värinänvaimennuskyky. Rakenne: Korkeapoimuinen kumipaljerunko, jossa on sisäpuoliset vahvisteet. Rakenne on siis itsetiivistävä, eikä muita tiivisteitä tarvita. Yksiosaiset teräksiset irtolaipat varustettuina tukiolakkeella. Rak. A Ominaistiedot tyypille 48 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar C bar C bar C Ohmi cm Shore A Punainen IIR Sp. koordi IIR x Musta CR Nylon CR x Tyhjönkestävyys 0,8 bar abs. ilman vakuumitukirengasta (imukorkeus 2 m). Tyhjönkestävyys 0 bar abs. vakuumitukirenkaalla (imukorkeus 10 m). DN palje Laippa PN 10 Jousto BL ØA Ø D Ø Lk Ø d n s Aks.+ Aks.- Lat +/- < ) Ø C mm mm mm mm mm mm mm mm mm +/- mm Kaikkiin paljetasaimiin on saatavissa liikkeenrajoitin. Rak. B Rak. C 31

32 MASINO JOUSTOYHDE tyyppi 60 WRG TYYPPI 60 Tyyppi 60 on kumi/metalliyhde, joka katkaisee melun ja pintavärinän putkistoissa, pumpuissa, koneissa ja laitteissa. TüV:n hyväksymä lämmityslaitoksiin 100/110 C ja 10/6 bar. Rakenne: Lieriömäinen kumiyhde varustettuna vulkanoiduilla laipparenkailla laipan kiinnitysreikiä varten. Kumi/metalliyhde on itsetiivistävä, mitään muuta tiivistystä ei tarvita. Käyttötarkoitukset: Sisäasennuksiin, sairaaloihin ja kouluihin, lämmityslaitoksiin, myös kuumalle vedelle. Sopii myös miedoille hapoille ja emäksille teollisuuskäytössä. Materiaali: Kumiosat EPDM ilman vahvikkeita. Laipparenkaat alumiinia teräskiertein (erittäin kevyt rakenne). Rakenne PN 6 Palkeen laippa PN 6 paino tehollinen pinta-ala D LK Ød n DN BL Ø Ø mm cm 2 mm mm kg M10 4 0, M10 4 1, M12 4 1, M12 4 1, M12 4 1, M12 4 2, M16 4 2, M16 4 3, M16 8 4, M16 8 4,9 Rakenne PN 10 Palkeen laippa PN10 paino tehollinen DN BL pinta-ala D Ø LK Ø Ød n mm cm 2 mm mm kg M12 4 1, M12 4 1, M16 4 1, M16 4 2, M16 4 2, M16 4 2, M16 8 3, M16 8 4, M16 8 4, M20 8 5, M20 8 7,5 Asennusohjeita: Liitos on toimintavarma, jos putkisto on oikein asennettu ja kiintopisteet tarkasti paikoillaan. Kumi/ metalliyhteet on asennettava siten, ettei niihin kohdistu jännitystä. Asennustilan on oltava 70 mm. Yhteeseen ei saa kohdistua vetoa, vääntöä eikä kulmittaista kuormitusta. Yhde tulisi asentaa sellaiseen kohtaan, missä siihen pääsee helposti käsiksi ja missä laitoksen huolto ja valvonta muutenkin tapahtuu. Ellei jännityksiä voi välttää tai jos aksiaalinen tai radiaalinen liikkuminen on todennäköistä, silloin olisi käytettävä MASINO paljetasainta. Lisätiivistystä ei tarvita, koska tiivistepinta on kumia. Asennuksessa käytetään kuusioruuveja DIN 933 ja aluslevyjä. Ruuvien kiristysmomentti on 3 kpm. MASINO yhdettä ei saa eristää ulkoapäin (ylikuumenemisvaara!). 32 KP KP

33 MASINO KUMIPALJETASAIN Tyyppi 61 on matalapoimuinen kumipaljetasain, jonka erikoisuutena ovat lieriömäiset liitososat. Niiden ansiosta se on helppo ja nopea asentaa putkisangoilla. TYYPPI 61 Rakenne: Matalapoimuinen kumirunko sisävahvistein, molemmat päät muhvimaiset sankakiinnitystä varten. Käyttötarkoitukset: Jätevesiputkistoihin, moottorien jäähdytysjärjestelmiin, tehtaisiin, tuuletusjärjestelmiin, vedenpuhdistamoihin. Ominaistiedot tyypille 61 palkeen rakenne sallitut käyttöolosuhteet sähköinen kovuus palkeen vastus tunnusväri sisus vahviste päällys bar C bar C Ohmi cm Shore A pun./st EPDM teräskoordi EPDM x punainen EPDM nylonkuitu EPDM x kelt./st NBR teräskoordi CR x keltainen NBR nylonkuitu CR x vihreä CSM nylonkuitu CSM x valkoinen NBR/valk. nylonkuitu CR x Iila FPM Aramid CR Räjähdyspaine > 24 bar Tukirenkaalla varustettuna tyhjötiivis. Huomautus: Erikoiskokoja on saatavissa. Putken ulkoreunan on oltava sileä (mahdolliset hitsisaumat hiottava) ja puhdas. Paljetta ei saa eristää ulkoapäin eikä maalata. Käyttäkää leveitä sankoja (vähintään 20 x 1). 2 bariin saakka voidaan käyttää yhtä sankaa kummallakin puolella. Yli 2 barin paineissa suosittelemme kahta sankaa molemmin puolin. jousto paino aks. lat. < ) 0 DN d i Ø BL A Ø s H B + - +/- mm mm mm mm mm mm mm mm mm +/- kg 50 60, , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,8 33

34 MASINO VIEMÄRILETKU Tyyppi 62 on kehitetty erityisesti siltojen viemäröintiin. Se vastaa joka suhteessa tämän rankan käytön vaatimuksia, kuten esim. suuret lämpötilan vaihtelut, monenlaiset kuljetettavat aineet, värinä ja suuret liikkeet. Erityisen merkillepantava on sen joustava rakenne ja erittäin pieni jousivoima. TYYPPI 62 Rakenne: Sisus ja päällys kauttaaltaan poimutettu. Teräskierukkaja tekstiilivahvikkeet. Molemmissa päissä sankakiinnitystä varten muhvit ilman kierukkaa. Materiaali: Kloropreeni nylonkudossisäkkein. Sangat sinkittyä tai jaloterästä. Toimitamme seuraavia letkukokoja: DN Ø DE mm Viemäriputki Huomautus: Asennettaessa on otettava huomioon asennuslämpötila ja tehtävä esijännitys sen mukaan. Letkua ei saa eristää ulkoapäin eikä maalata. Tilattaessa on ilmoitettava putken ulkohalkaisija muhvin laajennusta varten. Letku sopii ainoastaan paineettomaan käyttöön. Li Ø H s BI 1 BI 2 BI 3 BI 4 BI 5 BI 6 BI 7 paino mm mm mm mm mm mm mm mm mm mm kg Molemmissa päissä suorat muhvit, jotka voidaan laajentaa tilauksen mukaan. Aksiaalinen miinusjousto on noin -30 %, lateraalinen noin ±1 5 % joustavasta pituudesta. 34
