1 PNEL-säteilykatto

2 PNEL-säteilykatto PNEL-säteilykatto PNEL-säteilykatto on kehitetty tiloihin, joihin halutaan rakentaa alakatto lämmitystä tai jäähdytystä varten. Kattopaneelit toimivat vaihtoehtoisesti lämmitys- ja jäähdytyselementteinä tai niiden yhdistelminä. Katon toiminta: jäähdytys- / lämmitysvesi tuodaan putkilla elementien pintaan, ja jäähdytys-, lämmitysenergia siirtyy elementin pinnasta pääasiallisesti lämpösäteilyinä huoneen rakenteisiin. Konvektion osuus energian siirtymisessä on hyvin pieni. Lämpösäteily mielletään huonetilassa hyvin miellyttäväksi, koska ilman liike tilassa on hyvin vähäistä. Täten myös sisälmaolosuhteet saadaan hyvin viihtyisiksi. PNEL-säteilykatto on suunniteltu sopivaksi 600-moduulijakoon, joten alakaton rakentaminen on hyvin yksinkertaista, ja panelit sopivat hyvin kaikenlaisiin kattoihin. Kattopaneeleita on saatavana eri värisävyjä. Tuotetiedot Säteilykatto toimistotilojen jäähdytykseen ja lämmitykseen Kaksi eri paneelimallia: kaksiputki tai neliputki Kaksi eri levypintaa: sileä tai rei'itetty Sovitettu 600x600-moduulikattoon Neljä eri pituutta Verholevy aktiivisten paneelien väliin Putkiliitäntävarusteet lisävarusteina CE-merkitty Tuotemerkintäesimerkki Säteilypaneli OPT-120-P-1-1 Fläkt Woods FIFLO FI

3 PNEL-säteilykatto Tekninen kuvaus PNEL -säteilykattoja on saatavana neljää kokoa, ja ne voidaan integroida täysin mihin tahansa alaslaskettuun kattoon tai se voidaan asentaa roikkumaan vapaasti. Pituudet 1,20, 1,80, 2,40 ja 3,00 m sopivat erinomaisesti integroitaviksi 600 x 600 mm:n kattomoduuleihin, jotka ovat alaslaskettujen kattolevyjen vakiokoko Euroopassa. Näkyviin jäävä puoli on täysin tasainen, minkä ansiosta PNEL-säteilykatot sopivat kaikentyyppisiin markkinoilta saataviin alaslaskettuihin kattolevyihin. Levyjen vakioväri on RL 9016, joka on saatu satiinimaiseksi kuivaamalla epoksipolyesteripinta uunissa 180 C:ssa. Muitakin RL-värejä on valittavana akkitehtien käyttöön. PNEL-säteilykatot on valmistettu lämpöä säteilevästä, 1 mm:n paksuisesta galvanoidusta teräslevystä. Levyssä on kiinteä kupariputki, jonka seinämä on 0,75 mm paksu ja ulkohalkaisijalta 15 mm. Vaihtoehtoisena putkimateriaalina on teräs, ulkohalkaisija 15 mm ja seinämävahvuus 1,2 mm.. Levyihin hitsatut, galvanoidut ripustuskehykset pitävät putket oikealla etäisyydellä toisistaan ja varmistavat parhaan pintakosketuksen putken ja levyn välillä. Maali on yhdenmukainen direktiivin 76/769/ETY kanssa. Paloteknistä käyttäytymistä koskeva luokka: 1 Lämpöpinnan säteily: Є = 0,96 Säteilypanelin mukana toimitetaan polyesterikuittumatto eristeeksi tai äänenvaimennukseen. Matto toimitetaan erillisenä tai sopimuksesta tehtaallla asennettuna. Matto asennetaan panelin päälle. Putki Ripustuskehykset Levy Eriste, paksuus 20 mm (toimitetaan asentamatta) Eristeen pidikelista Eristeen pidikelista P-malli Eriste, paksuus 20 mm (toimitetaan asentamatta) W-malli Fläkt Woods FIFLO FI

4 PNEL-säteilykatto Mitat ja painot PNEL P PNEL P asennettavaksi alaslaskettuihin kattoihin PNEL P VKIO Koko Koko Versio Koko Malli Koodi Pituus (mm) Paino (kg) Vesimäärä (l) PFE 1 PFE ,8 1,3 2 PFE ,7 2,0 PCU 1 PCU ,8 1,3 2 PCU ,7 2,0 Fläkt Woods FIFLO FI

5 PNEL-säteilykatto Mitat ja painot PNEL P PNEL P asennettavaksi alaslaskettuihin kattoihin PNEL P VKIO Koko Koko Versio Koko Malli Koodi Pituus (mm) Paino (kg) Vesimäärä (l) PFE 3 PFE ,6 2,8 4 PFE ,5 3,5 PCU 3 PCU ,6 2,8 4 PCU ,5 3,5 Fläkt Woods FIFLO FI

6 PNEL-säteilykatto Mitat ja painot PNEL W PNEL W vapaa-asennusmalli PNEL W VKIO Koko Koko Versio Koko Malli Koodi Pituus (mm) Paino (kg) Vesimäärä (l) WFE 1 WFE ,8 1,3 2 WFE ,7 2,0 WCU 1 WCU ,8 1,3 2 WCU ,7 2,0 Fläkt Woods FIFLO FI

7 PNEL-säteilykatto Mitat ja painot PNEL W PNEL W vapaa-asennusmalli PNEL W VKIO Koko Koko Versio Koko Malli Koodi Pituus (mm) Paino (kg) Vesimäärä (l) WFE 3 WFE ,6 2,8 4 WFE ,5 3,5 WCU 3 WCU ,6 2,8 4 WCU ,5 3,5 Fläkt Woods FIFLO FI

8 PNEL-säteilykatto Mitat ja painot PNEL P-X, W-X PNEL P-X, W-X neliputkipaneeli, vapaa-asennus, alakattoasennus 170 = = L P-X, W-X Pituus Paino Vesimäärä 1195 Koko Malli Koodi (mm) (kg) (l) 1 P , P ,0 3 P ,6 4 P , Putkiliitännät P, P, W, W P W P W Fläkt Woods FIFLO FI

9 PNEL-säteilykatto Säteily Säteily PNEL-ominaiskäyrä, saatu standardin EN mukaan suoritetuista testeistä: Q = K ( Tm) n Q = säteily W/m Lämpösäteily standardin EN mukaan K = yksikön lämpökerroin = 3,28086 W/m Tm = veden keskilämpötilan ja huonelämpötilan välinen ero n = yksikön lämmön eksponentti = 1,1536 Sabiana PNEL -säteilykattojen säteily on hyväksytty yhdenmukaistetun eurooppalaisen standardin EN mukaiseksi Stuttgartin yliopiston tutkimuslaitoksen H.L.K. laboratoriossa, lausunto numero DC210 D Standardin osan 2 mukaan K-kerroin on yhtä suuri kuin yllä mainittu jaettuna 1,1. EN Kattoon asennetut säteilypinnat Suljettu asennus Vapaa-asennus Vapaa-asennus Δtm Eristyksellä Eristyksellä Ilman eristystä C W/m W/m2 W/m W/m2 W/m W/m Vesivirta 0,025 l/s Esimerkki: Veden lämpötila 45/40 C, huoneilma 21 C, 50% eli tm = 21,5 C. PNEL-sätelykaton lämmitysteho 183 W/m (vapaaasennus eristämättä) tm = veden keskilämpötilan ja huonelämpötilan välinen ero Fläkt Woods FIFLO FI

10 PNEL-säteilykatto Säteily Jäähdytyssäteily suljetussa katossa, mitattu Standardin EN mukaan Jäähdytyssäteily Δtm Eristyksellä Ilman eristystä C W/m W/m 2 W/m W/m Vesivirta 0,025 l/s Jäähdytyssäteily vapaa-asennuksessa, mitattu Standardin EN mukaan Jäähdytyssäteily Δtm Eristyksellä Ilman eristystä C W/m W/m 2 W/m W/m Tehot ilmoitettu vesivirralla 0,025 l/s. Vesivirta 0,03 l/s kasvattaa tehoa 4 5 %:a. Esimerkki: Veden lämpötila 15/17 C, huoneilma 25 C, 50% eli tm = 9 C. PNEL-säteilykaton jäähdytysteho on 63 W/m (q=0,025 l/s). Vesivirralla 0,03 l/s, teho on 70 W/m. tm = veden keskilämpötilan ja huonelämpötilan välinen ero Fläkt Woods FIFLO FI

11 PNEL-säteilykatto Pinnan keskilämpötila, veden pienin virtausmäärä PNEL-levyn pinnan keskilämpötila Pienin veden virtausmäärä Pienin veden virtausmäärä, jotta saavutetaan asianmukainen säteily. Veden lähtölämpötila C Pienin veden virtausmäärä l/h Fläkt Woods FIFLO FI

12 PNEL-säteilykatto Painehäviö Painehäviö Veden tulolämpötila = 40 C P.4 P.3 0, Painehäviö (kpa) Veden virtausmäärä (l/h) P.2 P.1 Veden tulolämpötila = 60 C P.4 P.3 0, Painehäviö (kpa) P.2 P Veden virtausmäärä (l/h) Fläkt Woods FIFLO FI

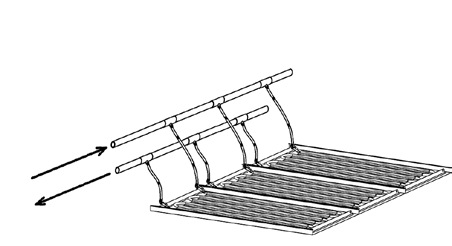

13 PNEL-säteilykatto Veden liitäntäkaavio, toimintarajat, asennuskorkeus Veden liitäntäkaavio Ta Säätö veden vakiovirtauksella ja mukautuvalla lämpötilalla 1. RTKISU Tarkka säätö 2. RTKISU PÄÄLLÄ/POIS (ON/OFF) Ta Säätö mukautuvalla veden virtauksella ja vakiolämpötilalla T ulk. Muut kierrot Kierto veden vakiovirtauksella ja mukautuvalla lämpötilalla Liitäntä sarjaan SYÖTTÖ Liitäntä rinnan PLUU SYÖTTÖ PLUU Toimintarajat Veden kierto Veden maksimipaine: 4 bar Veden maks. tulolämpötila +90 C Ehdotettu alin asennuskorkeus (m lattian yläpuolella) Veden maks. lämpötila C m Fläkt Woods FIFLO FI

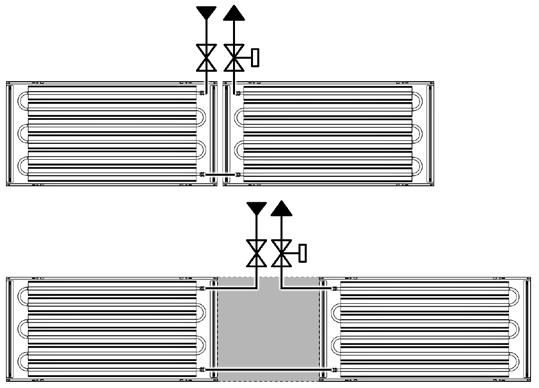

14 PNEL-säteilykatto Mahdolliset yhdistelmät ja kytkennät Mahdolliset yhdistelmät Kokonaispituus (m) Kokoonpano ilman välilevyä P-malli Kokoonpano välilevyllä* Kokoonpano ilman välilevyä W-malli Kokoonpano välilevyllä* 1,20 P.1 - W.1-1,80 P.2 - W.2-2,40 P.3 - W.3-3,00 P.4 P.1 + levy + P.1 W.4 W.1 + levy + W.1 3,60 2 x P.2-2 x W.2-4,20 P.2 + P.3 P.2 + levy + P.2 W.2 + W.3 W.2 + levy + W.2 4,80 2 x P.3-2 x W.3-5,40 P.3 + P.4 tai 3 x P.2 P.3 + levy + P.3 W.3 + W.4 tai 3 x W.2 W.3 + levy + W.3 6,00 2 x P.4-2 x W.4-6,60 2 x P x P.2 P.4 + levy + P.4 2 x W x W.2 W.4 + levy + W.4 7,20 3 x P.3-3 x W.3-8,40 2 x P x P.3 P.3 + levy + P.3 + levy + P.3 2 x W x W.3 W.3 + levy + W.3 + levy + W.3 9,00 3 x P.4-3 x W.4 - Mahdolliset kytkennät 2 tai 3 levyn kytkentä sarjaan Ilman välilevyä Lisävaruste: joustava putki 0 mm Välilevyllä* Lisävaruste: joustava putki 1200 mm Kytkentä rinnan Välilevyllä* tai ilman * Tämä voi olla alaslaskettu kattolevy, valopaneeli tai jokin passiivinen PNEL-verholevy. Fläkt Woods FIFLO FI

15 PNEL-säteilykatto Lisävarusteet Liittimet Puristusliittimet (Caleffi) Koodi PUTKI LIITIN PUTKI 1/2 LIITIN PNEL-LEVY PNEL-LEVY Ruuviliittimet (Caleffi) Koodi LIITIN 1 2 PUTKI PUTKI LIITIN PNEL-LEVY PNEL-LEVY HUOM. P-, P-, W- ja W-levyissä täytyy käyttää kahta liitinsarjaa (1 sarja = 2 liitintä). Fläkt Woods FIFLO FI

16 PNEL-säteilykatto Lisävarusteet CST-standardin mukainen joustava putki - Halkaisija 1/2 - Valmistettu EPDM-kumista - Ulkopuolella ruostumaton teräskerros - Käyttölämpötila -20 C C Suora joustava putki sisäkierteiset liittimet 1/2" L Joustavan putken Koodi Merkintä pituus (mm) T :n joustava putki sisäkierteiset liittimet 1/2" Joustavan putken Koodi Merkintä pituus (mm) T 466 L Suora/90 :n joustava putki sisäkierteiset liittimet 1/2" L Joustavan putken Koodi Merkintä pituus (mm) TC TC TC 2100 Kokoonpano: 2 x vakio-pnel Kokoonpano: 3 x vakio-pnel T T (enintään 2 m liitännöille) TC TC Kokoonpano: useampi P-/W- ja P-/ W-levy sarjassa T T Fläkt Woods FIFLO FI

17 PNEL-säteilykatto Ripustusjärjestelmät Ripustuskannattimet PNEL P ja W E D E L C With single suspension With clip Malli L (mm) (mm) (mm) (mm) (mm) C (mm) D (mm) E (mm) P ,5 P ,5 P ,5 P ,5 W ,5 W ,5 W ,5 W ,5 PNEL-säteilykattojen (sileä malli) pystytaipuma f kahden ripustuskohdan välillä on n 2 mm. Rei'itetyn panelin taipuma on suurempi, joten kannatussuositus on kuudesta pisteestä pidemmille kuin 1800 mm. Tyypillisiä ripustusvaihtoehtoja SRJ KIT- KOODI SRJ KIT-T KOODI SRJ KOODI VIJERIN PITUUS (m) SRJ KOODI VIJERIN PITUUS (m) KIT-TM KIT-TC KIT-TC SRJ KIT-C1 KIT-C2 KOODI Fläkt Woods FIFLO FI

18 PNEL-säteilykatto Integrointi alaslaskettuihin kattoihin P-malli Fläkt Woods FIFLO FI

19 PNEL-säteilykatto PNEL reikäpaneeli ja passiivinen verholevy P-malli PNEL reikäpaneeli Erikoisversio rei'itetyllä paneelilla: mukana ylimääräinen äänieriste, joka vaimentaa äänen kaiuntaa tilassa. Painot ja mitat kuten vakiolevyssä. Äänen absorptiokerroin 1,00 0,90 0,80 0,70 0,60 α 0,50 0,40 0,30 0,20 0,10 0, Taajuus α = Äänen absorptiokerroin Fläkt Woods FIFLO FI

20 PNEL-säteilykatto Passiivinen verholevy P-malli Passiivinen verholevy P-malli Verholevyjä käytetään, kun ei tarvitse asentaa aktiivisia levyjä ja kun sisustussyistä täytyy asentaa passiivinen levy täydentämään sarjaa. Saatavana kaksi mallia: Koko Pituus (mm) Koodi Voidaan leikata oikeaan kokoon paikan päällä. Verholevy 600 Verholevy Ø Ripustusaukot levyn sivuilla. Ripustusaukot ripustuskannattimien sivuilla (etäisyys 521 mm). Fläkt Woods FIFLO FI

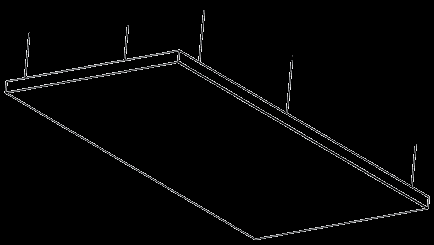

21 PNEL-säteilykatto Passiivinen verholevy W-malli Passiivinen verholevy W-malli Verholevyjä käytetään, kun ei tarvitse asentaa aktiivisia levyjä ja kun sisustussyistä täytyy asentaa passiivinen levy täydentämään sarjaa. Saatavana kaksi mallia: Koko Pituus (mm) Koodi Voidaan leikata oikeaan kokoon paikan päällä. Verholevy 600 Verholevy Ø6 ±1 ± Ø Ø Ripustusaukot levyn sivuilla. Ripustusaukot ripustuskannattimien sivuilla (etäisyys 521 mm). Fläkt Woods FIFLO FI

22 PNEL-säteilykatto Lisävarusteet levyihin, joita ei asenneta alaslaskettuihin kattoihin W-malli Lisävarusteet levyihin, joita ei asenneta alaslaskettuihin kattoihin W-malli Tarkastuslevy Koodi: Fläkt Woods FIFLO FI

23 PNEL-säteilykatto Tuotemerkintä Tuotemerkintä Säteilypaneli Pituus (aaa) 120, 180, 240, 300 Putkiliitäntä (bb) P, P, P, W, W, W Patteri (c) 1 = 2-putkipaneli 2 = 4-putkipaneli Pintamateriaali (d) 1 = sileä teräslevy 2 = rei'itetty teräslevy Putkimateriaali (ee) Cu = kupari Fe = sinkitty teräs QPT-aaa-bb-c-d-ee Lisävarusteet Joustava letkuliitin Pituus (aaa) mm QFZ-19-X-aaa Kiinnityskannake QFZ-21-I-aa Vaijerikannake pikalukolla ja kierretapilla M8 Pituus (aa) 10 = 1000 mm 20 = 2000 mm Kiinnityskannake QFZ-21-Y-aa Vaijerikannakkeen Y-haara pikalukolla Pituus (aa) 06 = 600 mm 09 = 900 mm 12 = 1200 mm Verholevy Pituus (aaa) 060, 120 Malli (bb) PT = alakattoasennus WT = vapaa-asennus QPT- aaa-bb-1 Fläkt Woods FIFLO FI

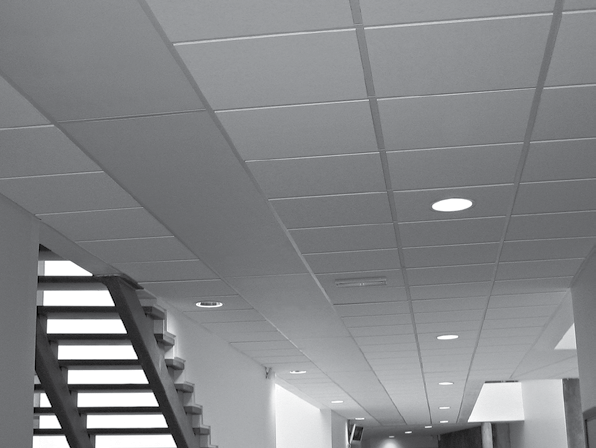

24 PNEL-säteilykatto sennusesimerkkejä Fläkt Woods FIFLO FI
