DUCK STRIP -SÄTEILYLÄMMITIN

Transkriptio

1 AIR COMFORT AIR TREATMENT RADIANT PANELS -SÄTEILYLÄMMITIN» TEKNINEN ESITE

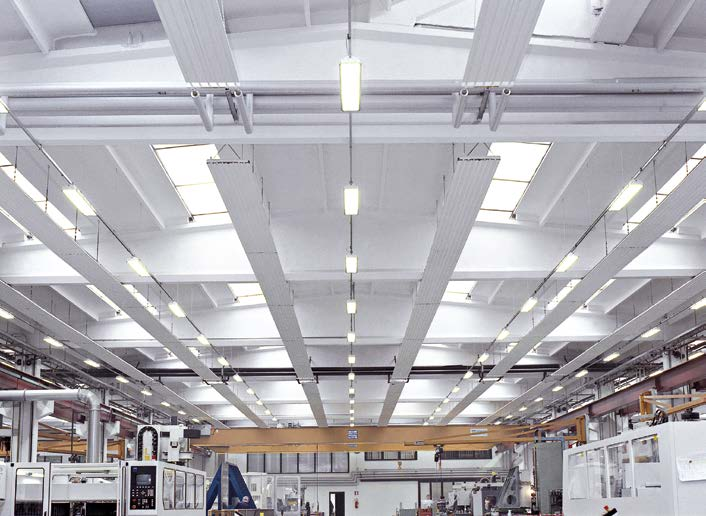

2 2 Säteilylämmitin - Tekninen esite Kätevä ja helppo ratkaisu Logistiikkakeskukset Teollisuustilat Varastot Kauppakeskukset Urheilu- ja vapaa-ajantilat Eläinsuojat DS-säteilylämmitinjärjestelmä on järkiratkaisu suureen tilaan säästää energiaa vähentää pölyn leviämistä ei vie lattiapinta-alaa pienet huoltokustannukset äänetön reagoi nopeasti lämmittää ilman vedon tunnetta

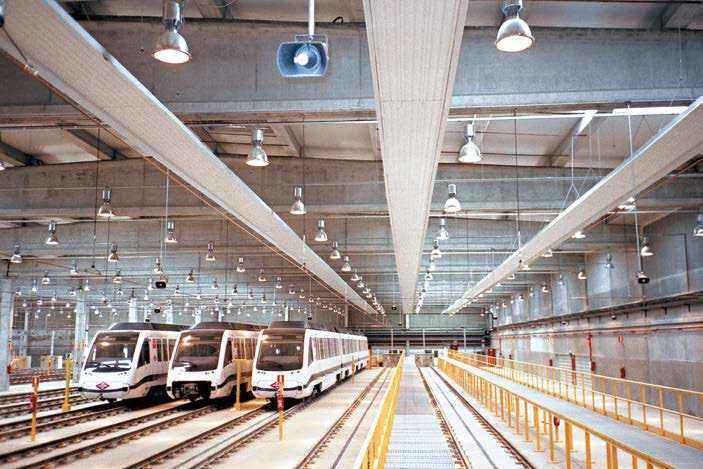

3 Säteilylämmitin - Tekninen esite 3 SÄTEILYLÄMMITYS - NYKYAIKAINEN LÄMMITYSJÄRJESTELMÄ Olemme tehneet vuodesta 1971 alkaen yli asennusta erilaisiin käyttöolosuhteisiin kohteina mm. logistiikkakeskukset, teollisuus, kauppakeskukset, urheilu- ja vapaa-ajantilat ja eläinsuojat. Monipuoliset kohteet osoittavat säteilylämmittimien käyttökelpoisuuden myös uusissa innovatiivisissa sovelluksissa, kuten esimerkiksi tuotantotilojen ilmastoinnissa, jossa ne varmistavat maksimaalisen mukavuuden ja häiriöttömän tuottavuuden ympäri vuoden, jopa kuumina kesäkuukausina.

4 4 Säteilylämmitin - Tekninen esite Säteilylämmitys on hiljainen ja vedoton ilman pakotettua ilmankiertoa, vaan lämpö jakautuu tasaisesti koko tilaan. Se säästää energiaa, koska pienellä kerrostumalla saamme oikean lämpötilan oleskeluvyöhykkeelle. Tasainen lämpöjakauma saa aikaan vertaansa vailla olevan viihtyvyyden kaikkina vuodenaikoina. HILJAINEN JA VEDOTON Säteilylämmitys on hiljainen ja vedoton ilman pakotettua ilmankiertoa, vaan lämpö jakautuu tasaisesti koko tilaan. Se säästää energiaa, koska pienellä kerrostumalla saamme oikean lämpötilan oleskeluvyöhykkeelle. Tasainen lämpöjakauma saa aikaan vertaansa vailla olevan viihtyvyyden kaikkina vuodenaikoina. Järjestelmä on helppohoitoinen ja vaatii vähän huoltoa. Duck Strip -säteilylämmittimien valitseminen lämmönjakojärjestelmäksi tuo työympäristöön maksimaalisen lämpömukavuuden ehdottoman hiljaisesti ilman häiritseviä ilmavirtauksia. Koska järjestelmässä ei ole pyöriviä mekaanisia osia, kaikilla työntekijöillä on tasapuolisen mukavat olosuhteet ilman riskiä siitä, että joku työpiste on huonompi kuin muut. Joissakin työympäristöissä (esimerkiksi puuntyöstötilat) pakottamaton ilmankierto vähentää ilman pölypitoisuutta, parantaen merkittävästi sisäilman laatua. ENERGIAYSTÄVÄLLINEN Aistimme säteilyn lämmitysvaikutuksen. Lämmin ilma pyrkii ylöspäin. Järjestelmissä, jotka lämmittävät ilmaa suoraan ilman lämpötila on huomattavasti korkeampi katon rajassa. Ero on sitä suurempi mitä korkeampi on lämmitetyn ilman lämpötila ja mitä korkeampi ja vähemmän eristetty rakennus on. Ihmisen keho aistii sekä ilman että ympäröivien rakenteiden lämmön. Säteilylämmityksellä lämmitettävässä huoneessa saavutetaan mukavuustaso huomattavasti alhaisemmilla lämpötiloilla, sillä lattia ja seinät ovat lämpimämpiä kuin suoraan ilmaa lämmittävissä järjestelmissä. Tämä tarkoittaa merkittävää energiansäästöä ja jopa 3 C lämpötilaeroa erityisesti hyvin eristetyissä tiloissa. EN Tuotteet täyttävät standardin EN vaatimukset. PITKÄ ELINKAARI JA ERITTÄIN VÄHÄISET YLLÄPITOKULUT DS-säteilylämmittimillä on hyvin pitkä käyttöikä ja erittäin alhaiset huoltokustannukset, jotka rajoittuvat lähinnä veden lämmitysjärjestelmään ja kiertovesipumppuihin. Pienet huoltokustannukset ja säästöt energian kulutuksessa ovat tehneet tästä järjestelmästä lämmitysratkaisun monille maailman suurimmista yhtiöistä.

5 Säteilylämmitin - Tekninen esite TEKNISET TIEDOT 5 Rakenteena 0,8 mm paksu teräslevy, kylmänä mekaanisesti muotoiltu. Paneeleissa leveydet mm ja pituudet 4 ja 6 metriä (3 ja 5 metriä erikseen tilaamalla), muotoillut itselukitsevat pyöreät pidikkeet kuumavesiputkille 100 tai 150 mm välein mallista riippuen. Teräsputket puristettuna paneelien pidikkeisiin. Standardiversio: paneeleissa putken seinämän paksuus on 1,5 mm ja ulkohalkaisija ½, valmistettu sähköhitsaamalla korkealaatuisesta kylmävalssatusta teräksestä. Valmistaja on testannut putket elektronisesti. Vakiomallin paneelien maksimikäyttöpaine on 4 bar ja kuuman veden maksimilämpötila 120 C. Erikseen tilattaessa paneelit voidaan toimittaa 4-10 baarin käyttöpaineelle. Erikoisversio: putken seinämän vahvuus 2,35 mm, saumattomat putket (tai vastaavilla ominaisuuksilla), ulkohalkaisija ½, soveltuvat jopa 16 baarin käyttöpaineisiin ja 120 C C vedelle. Putkissa on levitykset toisessa päässä hitsauksen helpottamiseksi. Vaihtoehtoisesti putket voidaan toimittaa ilman levityksiä puserrusliitoksia varten. Kulmaraudat paneelien ripustamiseen. Ensimmäinen ja viimeinen jakotukki, joka liittää putket toisiinsa muodostaen vesipiirin. Tehdastarkastettuja vaadittuun käyttöpaineeseen. Mitoitettu lasikuitueriste (paksuus mm), joka on päältä suojattu alumiinilevyllä. Muut paksuudet tai materiaalit tilauksesta. Eriste toimitetaan irrallisena työmaalle. Toimitus tehtaalla asennettuna lisämaksua vastaan. Kulmalistat pohjamaalatusta levystä suojaamaan ja tukemaan eristeen kulmia. Pohjamaalattu kiinnityslista (metrin välein) eristeen kiinnittämiseen. Muotoillut ja maalatut peitelevyt kiinnitystangoilla paneelien jatkoihin. Suojaus erityisellä fosfaattipohjaisella rasvanpoistomenetelmällä ja epoksipolyesteripinnoitteella, kuivaus 180 C uunissa. Värit RAL 9002 (vaalea harmaa) tai RAL 9016 (valkoinen). Muut RAL-värit pyynnöstä. Pintakäsittely ei sovellu paneelien ulkoasennukseen. Pinnan emissiokerroin ε = 0,96 Maalaus on standardin 76/769/EEC mukainen. -SÄTEILYLÄMMITTIMEN RAKENNE 1 - Ulkokierreliitos (Ø 1/2-3/ /4 ) 2 - Tyhjennysyhde Ø 3/8 3 - Ilmausventtiilin liitos Ø 3/8 4 - Ensimmäinen tai viimeinen jakotukki 5 - Teräsputki Ø 1/2 6 - Teräksinen paneeli 7 - Ripustuskannake 8 - Eriste 9 - Kulmalista sivulle 10 - Eristeen pidike 11 - Antikonvektiohelmat (tilattava erikseen) 12 - Helmakoukku 13 - Levitys hitsausta varten 14 - Peitelevy jatkoihin 15 - Peitelevy jakotukkeihin (tilattava erikseen)

6 6 MALLIT JA MITAT Säteilylämmitin - Tekninen esite Modulien leveydet Malli DS3 - Ø 1/2 putket 100 mm välein Malli DS2 - Ø 1/2 putket 150 mm välein

7 Säteilylämmitin - Tekninen esite MALLIT JA MITAT 7 Modulien pituudet Ensimmäinen osa Väliosa Loppuosa Ensimmäinen osa Väliosa Loppuosa

8 8 JAKOTUKIT JA LIITTIMET Säteilylämmitin - Tekninen esite Malli B1 - Liitokset 5-6 Malli B2 - Liitokset 7-8 Liitos Liitos Malli L Malli L Liitos Malli D Liitos Malli D + D Malli L A Malli L A D ja D+D jakotukit: Liitosten välinen etäisyys: Malli 03 = 200 mm Malli 06 = 500 mm Malli 09 = 800 mm Malli 12 = 1100 mm Jakotukkimallia D suositellaan käytettäväksi korkeintaan 50 m pitkissä paneelisarjoissa. PAINO JA VESITILAVUUS Vesitilavuus l/m Tilavuus l Tyyppi Vakiomalli kg/m Erikoismalli kg/m Vakiomalli Erikoismalli 1 jakotukki DS2-03 DS2-06 DS2-09 DS2-12 DS3-03 DS3-06 DS3-09 DS3-12 4,6 9,2 13,8 18,4 5,6 11,2 16,8 22,4 5,6 11,2 16,8 22,4 7,1 14,2 21,3 28,4 0,53 1,05 1,58 2,10 0,79 1,58 2,37 3,16 0,43 0,87 1,30 1,74 0,65 1,30 1,95 2,60 0,63 1,27 1,90 2,54 0,63 1,27 1,90 2,54 Paino kg Täysi jakotukki 1,9 3,7 5,1 6,5 2,1 3,9 5,3 6,7

9 Säteilylämmitin - Tekninen esite MODULIRAKENNE (NIMELLISMITAT) 9 Pituuden ja leveyden modulimitat ovat esivalmistettujen Duck Strip -säteilylämmittimien erityisominaisuus. Modulileveys 300 mm leveitä ja 4 tai 6 metriä pitkiä peruspaneeleita liitetään tehtaalla toisiinsa muodostamaan modulileveyksiä mm. Leveämpiä paneeleita voidaan tehdä liittämällä leveyksiä toisiinsa seuraavasti: 1500 mm (1 x 600 mm paneeli ja 1 x 900 mm paneeli) 1800 mm (2 x 900 mm paneeli) Modulipituus Hitsaamalla toisiinsa vakiomittaisia 4 ja 6 metrin pituisia välipaneeleita ja kaksi vakiomittaista päätypaneelia saadaan aikaan mikä tahansa metrimäärä kahden metrin välein alkaen neljästä metristä (minimipituus). Seuraava taulukko näyttää mahdolliset pituusyhdistelmät eri vakioelementeillä toteutettuna. Pituusyhdistelmätaulukko erilaisilla pääty- ja välipaneeleilla (vakio 4 ja 6 metrin modulit) Kokonaispituus m Yhdistelmä Ensimmäinen osa Väliosa Loppuosa 2 x 6 m 2 x 6 m 2 x 6 m 3 x 6 m 3 x 6 m 3 x 6 m 4 x 6 m 4 x 6 m 4 x 6 m 5 x 6 m 5 x 6 m 5 x 6 m 6 x 6 m 6 x 6 m 6 x 6 m 7 x 6 m Huom! Poikkeavia pituuksia saatavana tilauksesta.

10 Δtm (K) DS2-03 W/m DS2-06 W/m DS2-09 W/m DS2-12 W/m Δtm (K) DS3-03 W/m DS3-06 W/m DS3-09 W/m DS3-12 W/m Duck Strip -säteilylämmitinmallien lämpösäteilytaulukko eurooppalaisen standardin EN mukaan. tm = veden keskilämpötilan ja huonelämpötilan välinen ero. PANEELIEN LÄMPÖSÄTEILY 10 Säteilylämmitin - Tekninen esite

11 Δtm (K) DS2-03 W DS2-06 W DS2-09 W DS2-12 W Δtm (K) DS3-03 W DS3-06 W DS3-09 W DS3-12 W Eri jakotukkimallien lämpösäteilytaulukko eurooppalaisen standardin EN mukaan. JAKOTUKKIEN LÄMPÖSÄTEILY tm = veden keskilämpötilan ja huonelämpötilan välinen ero. 11 Säteilylämmitin - Tekninen esite

12 12 Säteilylämmitin - Tekninen esite -SÄTEILYLÄMMITTIMEN LÄMPÖSÄTEILY Malli Säteily (*) Malli Säteily (*) DS W/m DS W/m DS2-06 DS2-09 DS2-12 (*) tm = 55 K 289 W/m 406 W/m 543 W/m DS3-06 DS3-09 DS3-12 Ote tyypilisistä lämpösäteilykäyristä laitetta testattaessa EN standardin mukaisesti: Q = K ( Tm)n Q = säteily W/m K = yksikön lämpökerroin Tm = veden keskilämpötilan ja huonelämpötilan ero n = yksikön lämpöeksponentti 345 W/m 501 W/m 639 W/m -PANEELIEN OIKEA ASENNUSETÄISYYS Testit ja käytäntö ovat osoittaneet, että säteilylämpö jakautuu tasaisesti rakennuksen keskiosaan (jossa seinien jäähdytysvaikutus on 0) kun Duck Strip -paneelien välimatka on yhtä suuri tai pienempi kuin niiden etäisyys lattiasta. Esimerkiksi kun Duck Strip -paneelit asennetaan 4 metrin korkeuteen, tulee paneelien väli olla 4 metriä tai vähemmän, jotta säteilylämmityksen vaikutusalue olisi mahdollisimman kattava.

13 Säteilylämmitin - Tekninen esite LIITTÄMINEN PURISTUSLIITTIMIN 13 Paneelit toimitetaan suorin putkipäin ilman liitoksia. Hyvä tapa tehdä liitos on käyttää puristusliittimiä. Puristusliittimien käyttö on nopeaa ja aikaa säästävää. TEKNISET TIEDOT Maksimi käyttöpaine 10 bars Maksimi käyttölämpötila 120 C 1. Puristusliitin 2. Liitettävät putket 3. O-Rengastiiviste (EPDM) (Tarkemmat mitat tarkistettava liittimen valmistajalta.) VEDEN VIRTAAMA Pienin virtaama (l/h) määräytyy jakotukin mallin ja veden paluulämpötilan mukaan. Paluulämpötila C DS2-03 DS2-06 DS2-09 DS2-12 DS3-03 DS3-06 DS3-09 DS3-12 JAKOTUKKI B JAKOTUKKI D

14 14 PAINEHÄVIÖ Säteilylämmitin - Tekninen esite Jakotukki / liitäntä, malli B Painehäviö kpa yhtä metriä Duck Strip -säteilypaneelia kohti (Tm 80 C) Veden virtausnopeus l/h KORJAUSKERTOIMET POIKKEAMILLE KESKILÄMPÖTILASTA 80 C LÄMPÖTILA ( C) KORJAUSKERROIN (K)

15 Säteilylämmitin - Tekninen esite PAINEHÄVIÖ Jakotukki / liitäntä, malli D 15 Painehäviö kpa yhtä metriä Duck Strip -säteilypaneelia kohti (Tm 80 C) Veden virtausnopeus l/h KORJAUSKERTOIMET POIKKEAMILLE KESKILÄMPÖTILASTA 80 C LÄMPÖTILA ( C) KORJAUSKERROIN (K)

16 16 ASENNUSESIMERKKEJÄ Säteilylämmitin - Tekninen esite JAKOTUKKI B RINNANKYTKENTÄ JAKOTUKKI B KAKSI SARJAAN JAKOTUKKI B SARJAKYTKENTÄ JAKOTUKKI D RINNANKYTKENTÄ 46

17 Säteilylämmitin - Tekninen esite ASENNUSESIMERKKEJÄ 17 Kytkentä B - ja D - jakotukein JAKOTUKKI D SARJAKYTKENTÄ JAKOTUKIT D + D Header D Header D+D Header D Header D+D Header D Header D+D Header D Header D+D 47

18 18 Säteilylämmitin - Tekninen esite

19 Säteilylämmitin - Tekninen esite TUOTEMERKINTÄ 19 Säteilypaneeli QPTD-aa-bbb-cc-x Putkijako (aa) 02 = 150 mm 03 = 100 mm Leveys (bb) 030 = 300 mm 060 = 600 mm 090 = 900 mm 120 = 1200 mm Jakotukki (cc) B1 = Malli B1 B2 = Malli B2 D = Malli D Pituus m (x) LISÄVARUSTEET Puristusliitin Joustava letkuliitin QFAZ QFAZ-19-X-aaa Pituus (aaa) mm Kiinnityskannake QFAZ-21-I-aa Vaijerikannake, suora korkeudensäätölukolla Pituus (aa) 10 = 1000 mm 20 = 2000 mm Kiinnityskannake QFAZ-21-Y-aa Vaijerikannakkeen Y-haara pikalukolla Pituus (aa) 06 = 600 mm 09 = 900 mm 12 = 1200 mm
