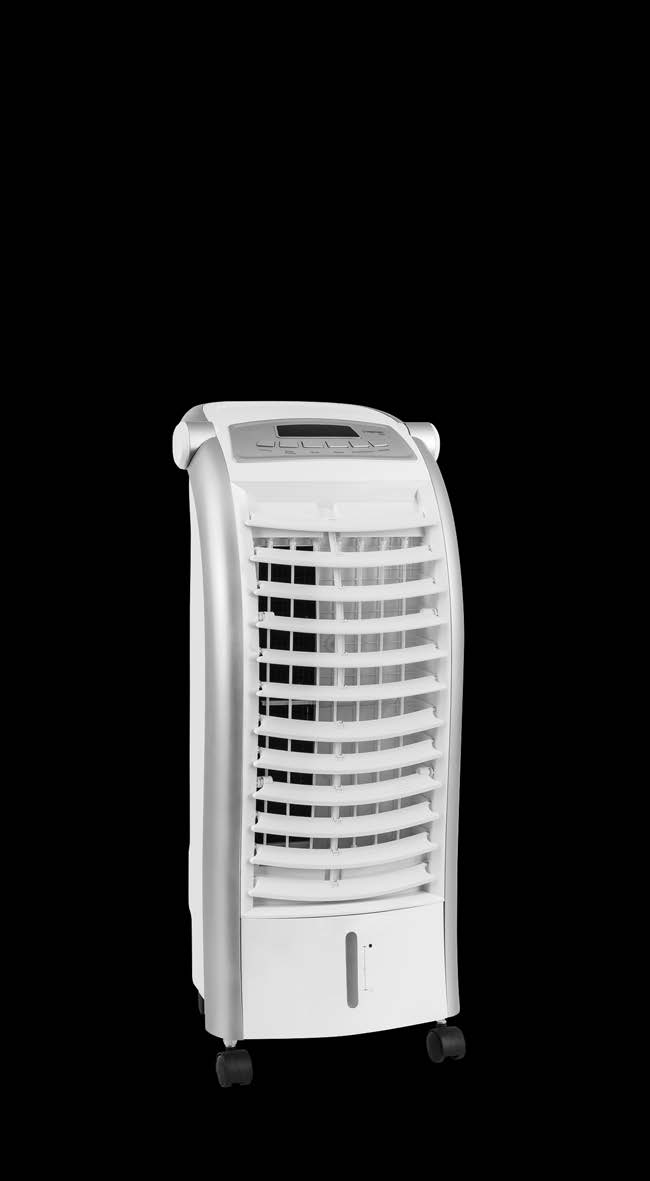

PAE 25 KÄYTTÖOHJE ILMANJÄÄHDYTIN TRT-BA-PAE25-TC-001-FI

Transkriptio

1 PAE 25 FI KÄYTTÖOHJE ILMANJÄÄHDYTIN TRT-BA-PAE25-TC-001-FI

2 Sisällysluettelo Käyttöohjetta koskevia tietoja... 1 Turvallisuus... 2 Tietoa laitteesta... 3 Kuljetus ja säilytys... 4 Asennus ja sijoittaminen... 5 Käyttö... 7 Tilattavat lisävarusteet... 9 Viat ja häiriöt Huolto Tekninen liite Hävittäminen Käyttöohjetta koskevia tietoja Symbolit Sähköiskun vaara! Osoittaa sähkön aiheuttaman vaaratilanteen, josta voi seurata loukkaantuminen tai jopa kuolema. Vaara! Osoittaa vaaratilanteen, josta voi seurata henkilövahinkoja. Varoitus! Osoittaa vaaratilanteen, josta voi seurata vahinkoja laitteistolle. Käyttöohjeen uusimman version löydät osoitteesta: Oikeudellinen tiedote Tämä julkaisu korvaa kaikki edelliset julkaisut. Mitään osaa tästä julkaisusta ei saa jäljentää tai käsitellä, monistaa tai levittää elektronisia järjestelmiä käyttäen missään muodossa ilman yrityksen Trotec GmbH & Co. KG kirjallista lupaa. Oikeudet teknisiin muutoksiin pidätetään. Kaikki oikeudet pidätetään. Tuotenimiä käytetään takaamatta vapaata käytettävyyttä ja olennaisesti valmistajan kirjoitustapaa noudattaen. Kaikki tuotenimet ovat rekisteröityjä. Pidätämme oikeuden rakenteellisiin sekä muoto- ja värimuutoksiin jatkuvan tuotekehityksen vuoksi. Toimituksen sisältö voi poiketa tuotekuvista. Tämä dokumentti on laadittu vaadittavalla huolellisuudella. Trotec GmbH & Co. KG ei vastaa virheistä ja puutteista. Trotec GmbH & Co. KG Takuukorvaus ja vastuu Laite täyttää olennaiset turvallisuutta ja terveyttä koskevat EU:n määräykset ja laitteen toiminta on testattu tehtaalla useita kertoja. Jos laitteessa tästä huolimatta ilmenee ongelmia, joita ei voi korjata kappaleen Viat ja häiriöt avulla, ota yhteys jälleenmyyjään tai urakoitsijaan. Takuukorvausvaatimuksissa on ilmoitettava laitteen numero (katso laitteen takapuoli). Jos valmistajan esittämiä lakisääteisiä vaatimuksia ei noudateta tai laitteisiin tehdään luvattomia muutoksia, valmistaja ei vastaa niistä johtuvista vaurioista. Laitteeseen tehtävät muutokset tai luvattomien varaosien käyttö voi heikentää merkittävästi tämän laitteen sähköturvallisuutta ja aiheuttaa takuun raukeamisen. Takuu ei kata omaisuus- tai henkilövahinkoja, jotka johtuvat siitä, että laitetta on käytetty tämän käyttöohjeen vastaisesti. Valmistaja pidättää oikeuden rakenteellisiin ja toiminnallisiin muutoksiin jatkuvan tuotekehityksen vuoksi ilman ennakkoilmoitusta. Takuu ei kata vahinkoja, jotka johtuvat määräysten vastaisesta käytöstä. Tässä tapauksessa myös takuukorvausvaatimukset raukeavat. PAE Käyttöohje ilmanjäähdytin PAE 25 FI

3 Turvallisuus Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa/käyttöä ja säilytä se aina laitteen välittömässä läheisyydessä! Älä käytä laitetta räjähdysalttiissa tiloissa. Älä käytä laitetta syövyttävässä ilmastossa. Sijoita laite tukevalle ja tasaiselle alustalle. Anna laitteen kuivua kosteapyyhinnän jälkeen. Älä käytä laitetta kosteana. Älä käytä tai käsittele laitetta, jos kätesi ovat kosteat tai märät. Älä aseta laitetta alttiiksi suoralle vesisuihkulle. Älä koskaan työnnä esineitä tai raajoja laitteen sisään. Älä peitä laitetta käytön aikana, äläkä siirrä sitä. Älä istu laitteen päällä. Laite ei ole leikkikalu. Säilytä lasten ja eläinten ulottumattomissa. Käytä laitetta vain valvottuna. Tarkista laite, varusteet ja liitännät jokaisen käytön jälkeen mahdollisten vaurioiden varalta. Älä käytä laitetta tai laiteosia, jos ne ovat vaurioituneet. Varmista, että laitteen ulkopuolella olevat sähköjohdot on suojattu vaurioitumiselta (esim. eläimiltä). Älä käytä laitetta koskaan, jos johdot tai verkkoliitäntä ovat vaurioituneet! Sähköliitännän on vastattava kappaleessa Tekniset tiedot annettuja tietoja. Liitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan. Valitse jatkojohdon pituus teknisten tietojen mukaisesti. Rullaa jatkojohto kokonaan auki. Vältä sähköistä ylikuormitusta. Irrota laitteen virtajohto pistorasiasta hoito-, huolto- tai korjaustöiden ajaksi tarttumalla pistokkeeseen. Katkaise laitteen virta ja irrota virtajohto pistorasiasta, kun laitetta ei käytetä. Älä koskaan käytä laitetta, jos pistoke tai virtajohto on vaurioitunut. Vialliset johdot aiheuttavat vakavan loukkaantumisvaaran. Noudata varastointi- ja käyttöohjeita (katso luku Tekniset tiedot). Varmista, että ilman tulo- ja poistoaukot eivät peity. Varmista, että ilman tuloaukoissa ei ole likaa ja irtohiukkasia. Siirrä laitetta pystysuorassa asennossa ja vesisäiliö tyhjennettynä. Tyhjennä vesisäiliö ennen varastointia tai siirtämistä. Älä juo vettä. Se voi vaarantaa terveyden! Täytä vesisäiliö vain puhtaalla juomavedellä, juomavedestä valmistetuilla jääkuutioilla ja/tai sopivilla kylmäpakkauksilla. Kylmäpakkaukset eivät ole leikkikaluja. Säilytä lasten ja eläinten ulottumattomissa. Älä koskaan avaa kylmäpakkauksia. Kylmäpakkausten neste voi vaarantaa terveyden. Älä syö kylmäpakkauksiin mahdollisesti muodostuvaa jäätä. Se voi vaarantaa terveyden! Määräystenmukainen käyttö Käytä laitetta vain sisätilojen ilman jäähdytykseen teknisiä tietoja noudattaen. Määräystenmukaiseen käyttöön kuuluu ilman jäähdytys seuraavissa tiloissa: asuintilat museot varastot ja arkistot kirjastot puhelinkeskukset ja atk-huoneet Määräystenvastainen käyttö Älä sijoita laitetta kostealle tai märälle alustalle. Älä aseta esineitä, esim. vaatteita, kuivumaan laitteen päälle. Älä käytä laitetta ulkotiloissa. Laitteeseen tehtävät omavaltaiset ja luvattomat muutokset, lisäykset ja muunnokset ovat kiellettyjä. Muunlainen käyttö tai muu kuin tässä käyttöohjeessa esitelty käyttö on kiellettyä. Takuu ei kata vahinkoja, jotka johtuvat siitä, että laitetta on käytetty tämän oppaan ohjeiden vastaisesti. Henkilöstön pätevyys Laitetta käyttävien henkilöiden on: oltava tietoisia sähkölämmityslaitteiden aiheuttamista vaaroista, joita syntyy kosteassa ympäristössä työskenneltäessä. luettava ja ymmärrettävä käyttöohje, erityisesti kappale Turvallisuus. Huoltotoimenpiteitä, jotka vaativat kotelon avaamista, saavat suorittaa ainoastaan sähkötekniikan ammattilaiset tai Trotec. FI Käyttöohje ilmanjäähdytin PAE 25 2

4 Muut vaarat Sähköiskun vaara! Sähköosien töitä saavat suorittaa vain sähköalan ammattilaiset tai niihin valtuutetut asiantuntijat! Sähköiskun vaara! Irrota laite sähköverkosta ennen kaikkia huoltotöitä! Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Vaara! Kylmäpakkausten neste voi vaarantaa terveyden! Jos nestettä niellään, on hakeuduttava välittömästi lääkärin hoitoon. Jos nestettä joutuu silmiin, huuhtele silmät vedellä ja hakeudu välittömästi silmälääkärin hoitoon. Vaara! Tämä laite saattaa aiheuttaa vaaratilanteita, jos sitä käyttää kouluttamaton henkilö tai jos sitä käytetään määräystenvastaisesti! Ota huomioon henkilöstön pätevyys! Vaara! Laite ei ole leikkikalu eikä sitä saa jättää lasten ulottuville. Tietoa laitteesta Laitteen kuvaus Ilmanjäähdytin PAE 25 viilentää tilat haihdutusjäähdytyksellä miellyttävään lämpötilaan. Laite täytetään kylmällä vedellä tai jääkuutioilla ja/tai kylmäpakkauksilla, jotka viilentävät sisään imetyn ilman, joka puhalletaan jälleen tuulettimen kautta kylmänä ilmana. Ilmanviilennystoimintansa lisäksi laitetta voi käyttää myös ilman raikastamiseen: Integroidun ilmansuodattimen ja haihdutussuodattimen kennorakenteen ansiosta sisään imetty ilma suodatetaan ja kostutetaan. Tuulettimessa on neljä tehoa. Viilennetyn ilman puhallussuuntaa voidaan säätää manuaalisesti tuuletusläppien avulla tai vaihtoehtoisesti kytkettävällä, automaattisella swing-toiminnolla. Laitteessa on yötila, joka mahdollistaa laitteen hiljaisen käytön myös unen aikana. Laitetta käytetään laitteen ohjauspaneelista tai infrapunakaukosäätimellä. Vaara! Älä jätä pakkausmateriaalia lojumaan. Se voi olla vaarallinen joutuessaan lasten käsiin. Varoitus! Älä käytä laitetta ilman ilmansuodatinta! Ilman ilmansuodatinta laitteen sisäpuoli likaantuu voimakkaasti, mikä vaikuttaa negatiivisesti ilmankuivaustehoon ja voi vahingoittaa laitetta. Toiminta hätätapauksessa 1. Hätätapauksessa laite on irrotettava sähköverkosta: Katkaise laitteen virta ja irrota virtajohto pistorasiasta tarttumalla pistokkeeseen. 2. Älä liitä viallista laitetta sähköverkkoon. 3 Käyttöohje ilmanjäähdytin PAE 25 FI

5 Timer/ Preset Wind Direction Speed Mode ON/OFF Cooling Light Laitteen osat Kuljetus ja säilytys Kuljetus Ota huomioon seuraavaa ennen kuin siirrät laitetta: Sammuta laite. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Tyhjennä vesisäiliö. Laitetta on helppo siirtää pyörien avulla. Älä käytä virtakaapelia vetonuorana. Siirrä laitetta vain tasaisilla ja sileillä pinnoilla. Ota huomioon seuraavaa laitteen siirtämisen jälkeen: Sijoita laite siirtämisen jälkeen tasaiselle alustalle. Säilytys Ota huomioon seuraavaa ennen jokaista varastointia: Tyhjennä ja puhdista vesisäiliö ennen varastointia (katso kappale Huolto). Anna kennosuodattimen kuivua ennen varastointia. Muussa tapauksessa laite voi uudelleen käynnistämisen jälkeen muodostaa homeista hajua. Kun laitetta ei käytetä, noudata seuraavia säilytysolosuhteita: kuivassa ja jäätymiseltä ja kuumuudelta suojattuna pystysuorassa asennossa pölyltä ja suoralta auringonvalolta suojatussa paikassa tarvittaessa peitteellä pölyltä suojattuna älä aseta muita laitteita tai esineitä laitteen päälle välttääksesi laitteen vaurioitumisen Poista paristot kaukosäätimestä 6 Nro Nimi 1 Kuljetuskahva 2 Ilman tuloaukko, jossa ilmansuodatin ja kennosuodatin 3 Kuljetuspyörät 4 Kennomainen suodatin 5 Kylmäpakkaukset 6 Kaukosäädin 7 Ilmansuodatin 8 Vesisäiliö, jossa täyttötason näyttö 9 Ilman poistoaukko ja säädettävät tuuletusläpät 10 Ilmanohjausläpät ja swing-toiminto 11 Ohjauspaneeli FI Käyttöohje ilmanjäähdytin PAE 25 4

6 Asennus ja sijoittaminen Pakkauksen sisältö Laite Kaukosäädin Kennomainen suodatin 2 kylmäpakkausta Ohje Laitteen purkaminen 1. Avaa laatikko ja poista laite. 2. Poista laite kokonaan pakkauksesta. 3. Kelaa virtajohto kokonaan auki. Varmista, että virtajohto ei ole vaurioitunut äläkä vaurioita sitä auki kelatessasi. Käyttöönotto Sijoita laite kappaleessa Tekniset tiedot ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin. A B Ennen kuin otat laitteen uudelleen käyttöön tarkista virtajohdon kunto. Jos olet epävarma johdon kunnosta, soita asiakaspalveluun. Sijoita laite tukevalle ja tasaiselle alustalle. Vältä kompastumisvaaraa asettaessasi virtajohtoa tai muita sähkökaapeleita, etenkin jos asetat laitteen keskelle huonetta. Käytä kaapelisuojaa. Varmista, että jatkojohdot on kelattu kokonaan auki. Varmista, että verhot tai muut esineet eivät estä ilmavirtausta. Aseta ennen käyttöönottoa paristot kaukosäätimeen. Vesisäiliön täyttäminen Täytä ilman jäähdytystä varten laite puhtaalla juomavedellä. Noudata seuraavia ohjeita kylmäpakkausten käytössä: Aseta kylmäpakkaukset ennen käyttöä vähintään 4 tunniksi pakastimeen. Vesisäiliö (8) on täytettävä vedellä ennen kylmäpakkausten asettamista. Aseta kylmäpakkaukset vain niille tarkoitettuun lokeroon vesisäiliössä, sillä muuten pumppu ei toimi oikein. Huomaa: Käytettäessä kylmäpakkauksia lämpimällä säällä vesisäiliöön voi muodostua kondenssivettä, joka voi tippua lattialle. 1. Poista vesisäiliö (8) laitteesta. ð Vesisäiliö voidaan irrottaa nopeasti laukaisemalla mekanismi pumpun laskemista varten. Työnnä pumppu jälleen ylöspäin koteloon (katso kappale Viat ja häiriöt). C C D 8 5 Käyttöohje ilmanjäähdytin PAE 25 FI

7 2. Täytä vesisäiliö (8) puhtaalla juomavedellä. Halutessasi voit lisätä säiliöön juomavedestä valmistettuja jääkuutioita. ð Ota huomioon minimaalinen (13) ja maksimaalinen täyttöaste (12). Vesisäiliö täytyy täyttää minimaaliseen täyttöasteeseen (13) saakka, jotta pumppu pystyy toimimaan. Kennosuodattimen asettaminen Huomaa: Laitetta ei saa käyttää käyttötilassa Ilmanjäähdytys ilman kennosuodatinta, sillä muuten Jäähdytys ei toimi. Varmista ennen käynnistämistä, että kennosuodatin on paikoillaan. Tuuletusläppien avaaminen Avaa ilman poistoaukon tuuletusläppien molemmat lohkot ennen laitteen käynnistämistä Aseta tarvittaessa vesisäiliön lokeroon kylmäpakkaukset lisätäksesi jäähdytysefektiä. Virtajohdon liittäminen Liitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan. Ohjauspaneelin näytön symbolit palavat hetken aikaa. Laite on standby-tilassa. 4. Aseta vesisäiliö takaisin laitteeseen. 5. Varmista, että laitteen ulkopinta ei ole kostea tai märkä. Pyyhi laite tarvittaessa kuivaksi. FI Käyttöohje ilmanjäähdytin PAE 25 6

8 Käyttö Vältä avoimia ovia ja ikkunoita. Ohjauslaitteet H 2H 4H 8H Nro Nimi Merkitys 14 Symboli Ilmanraikastus Palaa punaisena, kun käyttötila Ilmanraikastus on aktivoitu. 15 Symboli Yötila Palaa punaisena, kun yötila on aktivoitu 16 Symboli Preset Palaa vihreänä, kun ajastin on aktivoitu automaattista käynnistystä varten 17 Näyttö tuulettimen nopeus Näyttö Tuulettimen nopeus: Teho 1 = matala Teho 2 = keskinopeus Teho 3 = korkea Teho 4 = maksimaalinen 18 Symboli ajastin Palaa punaisena, kun ajastin on aktivoitu automaattista sammutusta varten 19 Symboli Ilmanjäähdytys Palaa punaisena, kun käyttötila Ilmanjäähdytys on aktivoitu Vilkkuu punaisena, kun vesisäiliö on tyhjä 20 Symboli swing-toiminto Palaa punaisena, kun swing-toiminto on aktivoitu 21 Painike ON/OFF Laitteen käynnistäminen tai sammuttaminen 22 Painike Wind Direction Swing-toiminnon käynnistäminen tai sammuttaminen 23 Painike Speed Tuulettimen nopeuden säätäminen 24 Tuntien näyttö Tuntimäärän näyttö, kun ajastin on aktivoitu 1-15 h symboleiden muodostamana yhdistelmänä 1H, 2H, 4H ja/tai 8H Symbolit lasketaan yhteen halutuksi tuntimääräksi ja ne palavat punaisina 25 Painike Mode Valintapainike käyttötilalle Ilmanraikastus tai Yötila 26 Painike Timer / Preset Ajastimen käynnistäminen tai sammuttaminen 27 Painike Cooling Käyttötilan Ilmanjäähdytys käynnistäminen tai sammuttaminen Laitteen käynnistäminen Kun laite on otettu käyttöön kappaleen Käyttöönotto mukaisesti, se voidaan käynnistää. 1. Paina ON/OFF-painiketta (21). ð Laite käynnistyy käyttötilassa Tuuletus tuulettimen teholla 1. Käyttötilan säätäminen Laitteessa on seuraavat käyttötilat: Ilmanjäähdytys Ilmanraikastus Tuuletus Ilmanjäähdytys voidaan kytkeä päälle tilassa Ilmanraikastus tai Tuuletus. Tilassa Ilmanjäähdytys pumppu käynnistyy ja vettä jaetaan kennosuodattimen päälle kiertävän ilman viilentämiseksi. Jos vesisäiliö on tyhjä, kuuluu merkkiääni ja symboli Ilmanjäähdytys (19) vilkkuu. Toimi seuraavasti säätääksesi tilaa Ilmanjäähdytys: 1. Paina painiketta Cooling (27). ð Näyttöön ilmestyy symboli Ilmanjäähdytys (19). ð Pumppu käynnistyy. 2. Paina painiketta Speed (23) asettaaksesi haluamasi tuulettimen nopeuden (1-4). 3. Paina painiketta Cooling (27) uudelleen, kun haluat sammuttaa tilan Ilmanjäähdytys. ð Symboli Ilmanjäähdytys (19) sammuu. ð Laite jatkaa käyttötilassa Tuuletus. Huomaa: Käyttötilan Ilmanjäähdytys aikana vesisäiliötä ei saa poistaa, sillä muuten vesi tippuu alas laitteen sisään. Käyttötilassa Ilmanraikastus on käytössä nouseva ja laskeva tuulettimen nopeus, joka tuottaa miellyttävän luonnollisen ilmavirran. Toimi seuraavasti säätääksesi tilaa Ilmanraikastus: 1. Paina painiketta Mode (25), kunnes näyttöön ilmestuu symboliilmanraikastus (14). Laite käynnistyy suoraan käyttötilassa Tuuletus tuulettimen teholla 1. Kaikki 4 tuulettimen nopeutta on valittavissa manuaalisesti. 7 Käyttöohje ilmanjäähdytin PAE 25 FI

9 Ajastimen säätäminen Ajastimessa on kaksi toimintoa: automaattinen käynnistys säädetyn ajan kuluttua. automaattinen sammutus säädetyn ajan kuluttua. Ajaksi voidaan valita 1-15 tuntia ja sitä voi säätää 1 tunnin välein. Automaattinen käynnistys 1. Sammuta laite. 2. Paina painiketta Timer / Preset (26), kunnes näytössä näkyy erilaisten tuntisymboleiden (24) haluamasi yhdistelmä. ð Näyttöön ilmestyy symboli Preset (16). ð Ajastimeen on asetettu haluamasi tuntimäärä. ð Laite käynnistyy automaattisesti astetun ajan jälkeen käyttötilassa Tuuletus tuulettimen teholla 1. Lisäksi laitteeseen on ohjelmoitu automaattinen sammutus 2 tunnin jälkeen ja swing-toiminto. Ohjeita automaattiseen käynnistykseen: Kun laite käynnistetään manuaalisesti, automaattinen käynnistys deaktivoituu. Sähkökatkoksen jälkeen ajastin deaktivoituu. Automaattinen sammutus ü Laite on kytketty päälle. 1. Paina painiketta Timer / Preset (26), kunnes näytössä näkyy erilaisten tuntisymboleiden (24) haluamasi yhdistelmä. ð Näyttöön ilmestyy symboli Timer (18). ð Ajastimeen on asetettu haluamasi tuntimäärä. ð Laite sammuu asetetun ajan jälkeen. Yötilan asetus Yötilassa voidaan kytkeä lisäksi käyttötila Ilmanjäähdytys. Tuuletin alkaa pyöriä teholla 2 ja hetken päästä tuulettimen nopeus laskee tehoon 1. Käyttötilaa Ilmanraikastus ei voida kytkeä päälle. 1. Paina painiketta Mode (25), kunnes näyttöön ilmestyy symboli Yötila (15). Huomaa: Kun yötilassa aktivoidaan Ilmanjäähdytys, kuuluu merkkiääni, jos vesisäiliö on tyhjä. Tuulettimen nopeuden säätäminen 1. Paina painiketta Speed (23), kunnes näyttöön Tuulettimen nopeus (17) ilmestyy haluamasi tuulettimen nopeus. Kaukosäädin Kaikki laitteen asetukset voidaan tehdä toimituspakkauksen kaukosäätimellä Timer/ Preset Wind Direction Speed Mode ON/OFF Cooling Light Nro Nimi Merkitys 21 Painike ON/OFF Laitteen käynnistäminen tai sammuttaminen 22 Painike Wind Direction Swing-toiminnon käynnistäminen tai sammuttaminen 23 Painike Speed Tuulettimen nopeuden säätäminen 25 Painike Mode Valintapainike käyttötilalle Ilmanraikastus tai Yötila 26 Painike Timer / Preset Ajastimen käynnistäminen tai sammuttaminen 27 Painike Cooling Käyttötilan Ilmanjäähdytys käynnistäminen tai sammuttaminen 28 Painike Light Näytön valaistuksen käynnistäminen tai sammuttaminen 29 Lähetin/vastaanotin kaukosäädin Lähettää infrapunan avulla laitteeseen Swing-toiminto Swing-toiminto voidaan tarvittaessa käynnistää kaikissa käyttötiloissa. Vaakasuorien tuuletusläppien takana on pystysuorat ilmanohjausläpät. Swing-toiminnon avulla ne liikkuvat automaattisesti ja takaavat jatkuvan ilmankierron. 1. Paina painiketta Wind Direction (22) käynnistääksesi tai sammuttaaksesi swing-toiminnon. FI Käyttöohje ilmanjäähdytin PAE 25 8

10 Veden täyttö Kun vesisäiliö on tyhjä, laite ilmaisee sen merkkiäänellä ja vilkkuvalla symbolilla Ilmanjäähdytys (19). Vesisäiliö tulee tällöin täyttää. Noudata seuraavia ohjeita kylmäpakkausten käytössä: Aseta kylmäpakkaukset ennen käyttöä vähintään 4 tunniksi pakastimeen. Vesisäiliö (8) on täytettävä vedellä ennen kylmäpakkausten asettamista. Aseta kylmäpakkaukset vain niille tarkoitettuun lokeroon vesisäiliössä, sillä muuten pumppu ei toimi oikein. 1. Sammuta laite. 2. Poista vesisäiliö (8) laitteesta. ð Vesisäiliö voidaan irrottaa nopeasti laukaisemalla mekanismi pumpun laskemista varten. Työnnä pumppu jälleen ylöspäin koteloon (katso kappale Viat ja häiriöt) Täytä vesisäiliö (8) puhtaalla juomavedellä. Halutessasi voit lisätä säiliöön juomavedestä valmistettuja jääkuutioita. ð Ota huomioon minimaalinen (13) ja maksimaalinen täyttöaste (12). Vesisäiliö täytyy täyttää minimaaliseen täyttöasteeseen (13) saakka, jotta pumppu pystyy toimimaan Aseta tarvittaessa vesisäiliön lokeroon kylmäpakkaukset lisätäksesi jäähdytysefektiä. 5. Aseta vesisäiliö (8) takaisin laitteeseen. 6. Varmista, että laitteen ulkopinta ei ole kostea tai märkä. Pyyhi laite tarvittaessa kuivaksi. 7. Työnnä verkkopistoke takaisin pistorasiaan. 8. Käynnistä laite. ð Symboli Ilmanjäähdytys (19) ei enää vilku. Automaattinen sammutus Jos vesisäiliö on tyhjä tai väärin asennettu, kuuluu ensin akustinen merkkiääni kolme kertaa ja symboli Ilmanjäähdytys (19) vilkkuu. Käyttötilassa Ilmanjäähdytys tuuletin jatkaa toimintaansa ja käyttötilassa Ilmanraikastus laite sammuu automaattisesti hetken kuluttua. Käytöstä poisto Vaara! Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät. Sammuta laite. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Tyhjennä ja puhdista vesisäiliö (katso kappale Huolto). Puhdista laite kappaleen Huolto mukaisesti. Varastoi laite kappaleen Varastointi mukaisesti. Tilattavat lisävarusteet Haihdutussuodatin PAE 25 Tuotenumero: Käyttöohje ilmanjäähdytin PAE 25 FI

11 Viat ja häiriöt Laitteen toiminta on tarkastettu monta kertaa valmistuksen aikana. Jos toiminnassa tästä huolimatta ilmenee häiriöitä, tarkista laite seuraavan luettelon mukaan. Laite ei käynnisty: Tarkista verkkoliitäntä. Tarkista verkkojohdon ja verkkopistokkeen kunto. Tarkista sulake. Odota 10 minuuttia ennen kuin käynnistät laitteen uudelleen. Jos laite ei käynnisty, toimita se sähköisten osien tarkistukseen asiantuntijalle tai yritykselle Trotec. Laite toimii ilman viilennystä tai vähentyneellä viilennysteholla Tarkista ilmanohjausläppien asento. Ilmanohjausläppien on oltava mahdollisimman avoinna. Tarkista, onko ilmanohjausläpät tai ilmansuodatin likaisia. Puhdista ja vaihda ilmanohjausläpät tai ilmansuodatin tarvittaessa. Tarkista vähimmäisetäisyys seiniin ja esineisiin. Aseta laite tarvittaessa keskemmälle huonetta. Laite on käynnissä, mutta se ei jäähdytä ilmaa tai pumppu ei käy Tarkista, että käyttötila Ilmanjäähdytys on aktivoitu. Symbolin Ilmanjäähdytys (19) tulee palaa. Tarkista vesisäiliön täyttöaste (katso kappale Vesisäiliön täyttäminen). Symboli Ilmanjäähdytys (19) ei saa vilkkua. Tarkista, onko pumpun aukossa tukoksia. Pumpun aukkoa ei saa tukkia. Jos pumppu ei toimi oikein täytetystä vesisäiliöstä ja aktivoidusta ilmanjäähdytyksestä huolimatta, pumppu saattaa olla vioittunut. Ota yhteyttä asiakaspalveluun. Vesi valuu ulos Tarkista laitteen tiiviys. Tarkista, onko vesisäiliö paikoillaan. Vesisäiliö ei mene paikoilleen Tarkista, onko pumpun laskemisen mekanismi lauennut. Jos pumppu on laitteen alaosassa, vesisäiliö tukkeutuu. Työnnä pumppua ylöspäin, kunnes pumpun nostamisen kytkin on näkyvissä. Swing-toiminto ei toimi Swing-toiminnon moottori saattaa olla vioittunut. Ota yhteyttä asiakaspalveluun. Laite on äänekäs tai tärisee: Tarkista, onko laite asetettu suoraan. Laite ei reagoi infrapunakaukosäätimeen: Tarkista, onko kaukosäätimen ja laitteen etäisyys liian suuri ja vähennä etäisyyttä tarvittaessa. Varmista, että laitteen ja kaukosäätimen välissä ei ole estettä, esim. huonekalua tai seinää. Ota huomioon näköyhteys laitteen ja kaukosäätimen välillä. Tarkista paristoiden lataus ja vaihda ne tarvittaessa. Tarkista paristoiden oikea napaisuus, jos paristot on juuri vaihdettu ja vaihda tarvittaessa. Huomaa: Odota vähintään 3 minuuttia kaikkien huolto- ja korjaustöiden jälkeen. Käynnistä laite vasta sitten. Laite ei toimi häiriöttömästi näiden tarkistusten jälkeen? Ota yhteyttä asiakaspalveluun. Toimita laite tarvittaessa korjattavaksi asiantuntijalle tai yritykselle Trotec. FI Käyttöohje ilmanjäähdytin PAE 25 10

12 Huolto Huoltovälit Tarkastus- ja huoltoväli ennen jokaista käyttöönottoa tarpeen mukaan vähintään 2 viikon välein Vesisäiliön puhdistaminen X X Ilman tulo- ja poistoaukkojen likaisuuden tarkistaminen ja puhdistus X vähintään 4 viikon välein vähintään 6 kuukauden välein vähintään kerran vuodessa Ulko-osien puhdistus X X Laitteen sisäosien likaisuuden silmämääräinen tarkistus Ilmansuodattimen likaisuuden tarkistaminen, tarvittaessa puhdistus tai vaihto Kennosuodattimen vaihtaminen Vaurioiden tarkistaminen X X X X Kiinnitysruuvien tarkistaminen X X Koekäytön suorittaminen Tarkastus- ja huoltotoimenpiteet Laitetyyppi:... Laitenumero:... Tarkastus- ja huoltoväli Vesisäiliön puhdistaminen Ilman tulo- ja poistoaukkojen likaisuuden tarkistaminen ja puhdistus Ulko-osien puhdistus Laitteen sisäosien likaisuuden silmämääräinen tarkistus Ilmansuodattimen likaisuuden tarkistaminen, tarvittaessa puhdistus tai vaihto Kennosuodattimen vaihtaminen Vaurioiden tarkistaminen Kiinnitysruuvien tarkistaminen Koekäytön suorittaminen Muistiinpanot: X X X X 1. Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Päiväys: Käyttöohje ilmanjäähdytin PAE 25 FI

13 Toimenpiteet ennen huoltoa Vaara! Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät. Sammuta laite. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Vaara! Huoltotoimenpiteitä, jotka vaativat kotelon avaamista, saavat suorittaa ainoastaan valtuutetut ammattilaiset tai Trotec. Laitteen sisäosien likaisuuden silmämääräinen tarkistus 1. Irrota ilmansuodatin. 2. Valaise laitteen aukkoja taskulampulla. 3. Tarkista laitteen sisäosien likaisuus. 4. Jos havaitset laitteen sisällä paksun pölykerroksen, toimita laitteen sisäpuoli puhdistettavaksi sähköalan asiantuntijalle tai yritykselle Trotec. 5. Aseta ilmansuodatin takaisin paikoilleen. Kotelon puhdistus Puhdista laite kostutetulla, pehmeällä ja nukkaamattomalla pyyhkeellä. Varmista, että laitteen sisään ei pääse nestettä. Varmista, että sähköosat eivät pääse kosketuksiin nesteiden kanssa. Älä käytä voimakkaita puhdistusaineita, kuten suihkeita, liuotusaineita, alkoholipitoisia puhdistusaineita tai hankausaineita liinan kostuttamiseen. Vesisäiliön puhdistaminen Vesisäiliö tulee puhdistaa kahden viikon välein. 1. Poista vesisäiliö laitteesta Pese vesisäiliö huolellisesti pesualtaassa tai vastaavassa. 3. Puhdista vesisäiliön sisäosa miedolla puhdistusaineella. 4. Irrota vesisäiliön kalkkikerrostumat. 5. Kuivaa säiliön sisäosa nukkaamattomalla liinalla. 6. Täytä vesisäiliö puhtaalla juomavedellä, kun haluat käyttää laitetta uudelleen (katso kappale Veden täyttö). 7. Aseta vesisäiliö takaisin paikoilleen. FI Käyttöohje ilmanjäähdytin PAE 25 12

14 Ilmansuodattimen puhdistus Ilmansuodatin on puhdistettava, kun se on likainen. Tämä ilmenee esim. vähentyneenä tehona (katso kappale Viat ja häiriöt). Varoitus! Varmista, että ilmansuodatin ei ole kulunut tai vaurioitunut. Ilmansuodattimen kulmat ja reunat eivät saa olla muokkautuneita tai pyöristyneitä. Varmista ennen kuin laitat ilmansuodattimen paikoilleen, että se on ehjä ja kuiva! 1. Irrota ilmansuodattimen ruuvi. Kennosuodattimen vaihtaminen Huomaa: Laitetta ei saa käyttää käyttötilassa Ilmanjäähdytys ilman kennosuodatinta, sillä muuten Jäähdytys ei toimi. Kennosuodatin täytyy vaihtaa, kun se on voimakkaasti likainen. Kennosuodattimen vaihtoväli ilmanpuhdistimen vakiokäytössä on n. 1 vuosi. Anna kennosuodattimen kuivua ennen laitteesta poistamista. 1. Irrota ilmansuodattimen ruuvi. 2. Poista ilmansuodatin laitteesta. 3. Puhdista suodatin pehmeällä, nukkaamattomalla, kevyesti kostutetulla liinalla. Jos suodatin on hyvin likainen, puhdista se lämpimällä vedellä, johon on sekoitettu neutraalia puhdistusainetta. 4. Anna suodattimen kuivua kokonaan. Älä aseta laitteeseen kosteaa suodatinta. 5. Aseta puhdas, kuiva suodatin takaisin laitteeseen. 6. Kiinnitä ruuvi takaisin laitteeseen. 2. Poista ilmansuodatin laitteesta 3. Poista kennosuodatin laitteesta. 4. Hävitä käytetty kennosuodatin kansallisia lakeja noudattaen. 5. Aseta uusi kennosuodatin laitteeseen. 6. Aseta ilmansuodatin takaisin laitteeseen. 7. Kiinnitä ruuvi takaisin laitteeseen. 13 Käyttöohje ilmanjäähdytin PAE 25 FI

15 Toimet huollon jälkeen Kun haluat jatkaa laitteen käyttöä: Liitä laite verkkoon työntämällä pistoke pistorasiaan. Kun et käytä laitetta pitkään aikaan: Varastoi laite kappaleen Varastointi mukaisesti. Tekninen liite Tekniset tiedot Parametri Arvo Malli PAE 25 Haihdutusteho 900 ml / h Ilmamäärä 320 m 3 /h Verkkoliitäntä Nimellissähkö Tehonotto Melutaso (etäisyys 1 m) Työttömäärä Vesisäiliö Paino Mitat (pituus x leveys x korkeus) 1/N/PE~ 230 V / 50 Hz 0,3 A 65 W 52 db(a) 6 l 7 kg Minimietäisyys seiniin ja esineisiin: ylhäältä (A): takaa (B): 20 cm sivulta (C): 20 cm edestä (D): 20 cm 20 cm 330 x 310 x 740 (mm) Kytkentäkaavio FI Käyttöohje ilmanjäähdytin PAE 25 14

16 Varaosamerkintä ja -luettelo Huomaa! Varaosien numerot poikkeavat käyttöohjeessa käytetyistä rakenneosien numeroista. 15 Käyttöohje ilmanjäähdytin PAE 25 FI

17 Nro Varaosa Nro Varaosa Nro Varaosa 1 left decorative bar 19 PCB 38 water tank 2 right decorative bar 20 PCB cover 39 castor 3 shaft sleeve 21 handle down cover 41 sync motor enclosure 4 horizontal louver 2 22 handle up cover 42 air flue baffle 5 horizontal louver 1 23 connection sleeve 43 wind wheel 6 horizontal louver connecting rod 1 24 decoration cover 44 wind wheel axis support 7 vertical louver 25 bellows 45 horizontal swing rod 8 vertical louver connecting rod 26 rear case 46 swing cam 9 front case 27 evaporator support 47 sync motor 10 motor support 28 wet curtain 48 vertical swing rod 11 capacitor 29 filter 49 magnet pipe switch 12 main motor 30 power cord 50 diving pump 13 control panel 31 ice box 51 press plate of water pump 14 lampshade 32 air flue 52 iron grid 15 display window 33 support pillar 53 control panel menbrane 16 button 34 pump support roller fixer 56 remote control 17 display PCB 36 spring 57 remote control menbrane 18 double-end support(pa66) 37 pump fixer Hävittäminen Sähkölaitteita ei saa hävittää talousjätteen mukana, vaan ne on Euroopan Unionin alueella hävitettävä EUROOPAN PARLAMENTIN JA NEUVOSTON 27. tammikuuta 2003 sähkö- ja elektroniikkaromusta antaman direktiivin 2002/96/EY mukaisesti. Hävitä tämä laite käytön jälkeen voimassa olevien lakien mukaisesti. FI Käyttöohje ilmanjäähdytin PAE 25 16

18
