Konemestarin käsikirja III Maskinmästarens handbok III Masinisti käsiraamat III Engine driver s manual III

Transkriptio

1 Konemestarin käsikirja III Maskinmästarens handbok III Masinisti käsiraamat III Engine driver s manual III 1

2 Sisällysluettelo Innehållsförteckning Indeks Index 78 Vesiletkut Vattenslangar Veevoolikud Water hoses 126 Öljynvaihtopumppu Oljebytespump Õlivahetuspump Oil drain pump 84 Polttoainesäiliö Bränsletank Kütusepaak Fuel tank 86 Polttoaineletkut Bränsleslangar Kütusevoolik Fuel hoses 85 Polttoaineen 22 Mittaripaneelit vedenerottaja Elektriska panel Vatten avskiljaren Mõõdikud bränslefilter Engine instruments Vee separaator Kütusefilter Water separator fuel filter Vedenottohana Bottenkran Mereveevõtu kraan Sea water cock 76 Merivesisuodatin Sjövattenfilter Merevee filter Sea water filter 79 Merivesipumput Sjövattenpumpar Merevee pumpad Cooling seawater pumps 44 Moottorin kumityynyt Motorns gummikuddar Kummipadjad Engine mounts 2 47 Merikytkimet Marin backslag Käigukast (reduktor) Marine gearboxes 58 Joustolaippa Flexibel koppling Paindlik flants Flexible coupling 56 Akselilaipat Axelfläns Võlliflantsid Shaft flanges

3 Hydrauliohjaus Hydraulstyrning Hüdrauliline juhtimine Hydraulic steering Moottorit 10 Motorer Mootorid YHTEYSTIEDOT KONTAKTINFORMATION KONTAKTANMED Engines CONTACT INFORMATION Oy TEKNO-MARINE Ab Marinsatamantie 3, FI Espoo, Finland Tel , fax Y-tunnus FI Espoo, Kivenlahti, Kivenlahden venesatama Marinsatamantie 3 89 Kaukosäätölaitteet Esbo, Stensvik, 81 Vesilukko Stensviks marina Fjärrkontroll system Marishamnsvägen Vattenlås 3 Kaugjuhtimisseamed Vesilukk Remote controls Waterlock 80 Pakoputkiletkut Avgasslangar Väljalaskevoolik Exhaust hoses rauno@tekno-marine.fi 81 Joutsenkaula Svanhals Luigekael Goose neck A-laituri venepaikat 4-11 A-kajen båtplatser 4-11 Merigeneraattorit 41 Marin generatorer Generaatorid Marine generators Kumityynyt 44 Gummidynor Kummipadjad Engine mountings Merikytkimet 47 Marin backslag Käigukast (reduktor) Marine gearboxes Potkuriakselistot 53 Propelleraxel Sõuvõllid Shaft lines Potkurit 68 Propellrar Sõukruvid Propellers Jäähdytysjärjestelmä 76 Kylningssystem Jahutussüsteem Cooling system Pakokaasujärjestelmä 80 Avgassystem Väljalaskesüsteem Exhaust system Polttoainejärjestelmä 84 Bränslesystem Kütusesüsteem Fuel system Mittaristo 87 Mätare Mõõdikud Engine instruments Ohjausjärjestelmä 91 Styrsystem Juhtimissüsteem Steering system Sähköjärjestelmä 103 Elektriska system Elekter süstem Electrical system Lämmittimet 108 Värmare Kütteseadmed Heaters Vesi- ja WC-varusteet 112 Vatten- och toalett utrustning Vee- ja WC-tarvikud Water- and toilet equipment Huolto-osat 116 Service-delar Painoteknisistä syistä tuotteiden hinta-, mitta- yms. tiedot saattavat muuttua. Tarkista tiedot ennen Mootorite tilausta. varuosad Kaikki luetttelon hinnat ovat suositushintoja ja sisältävät arvonlisäveron (22%). Hinnat ovat vapaasti Service varastollamme parts (EXW). Vi förbehåller oss rätten till pris-, mått- och produktförändringar utan förhandsanmälan. Med reservation Talvihuolto-ohjeet för eventuella 129 tryckfel. Alla priser i katalogen är rekommendations priser inklusive mervärdesskatt (22%), fritt vårt Vinterservice lager (EXW Esbo). instruktioner Talvehoolduse instr. Trükitehnilistel põhjustel vöib esineda vigu hindades, mõõtudes jms. andmetes, seepärast enne tellimist Winterservice täpsusta instructions andmeid. Kõik kataloogi hinnad on soovituslikud ja sisaldavad käibemaksu (22%). EXW Espoo, Finland. Yhteystiedot 141 Kontakt information We reserve all rights to change prices, measurements and products without prior notice. Without responsibility for 53 Potkuriakselit 66 Vannasputki 67 Laakeripukki 54 Köysileikkuri 55 Anodi Kontaktandmed printing errors. All prices in this catalogue are recommended retail prices ex work including VAT (22 %). Propeller axel täydellinen Lagerstöd Repklippare Anod Contact information Sõuvollid Propeller shafts Stävrör komplett Sõuvollitoru Sterntubes assemblies Laagripukk P. bracket Köielõikur Rope cutter Anoodi Anode 3

4 Venetekniikan asiantuntija palvelee Specialisten i marinteknologi betjänar Dig Meretehnoloogia asjatundja teenindab Teid A specialist in marine technology at Your service Konemestarille Konemestarin käsikirja on tehty veneenrakentajille, korjaajille ja veneilijöille, jotka haluavat paremmin tuntea veneidensä moottorit, ja niiden varusteet. Käsikirjassa on esitelty FNM, Solé Diesel ja MarineDiesel moottoreita ja varusteita. Lisäksi on ohjeita asennusta ja huoltoa varten sekä varaosia jne. Kirjan avulla löydät ratkaisun moniin kysymyksiin. Tekno-Marinen asiantunteva myyjä auttaa tarvittaessa. Pidä kirja käsillä, sen loppuun voit lisätä sinun moottorisi ja veneesi tärkeitä tietoja. Till Maskinmästare Maskinmästarens handbok har gjorts för båtbyggare och båtägare, som vill bättre känna till båtmotorer och motortillbehör. I handboken presenteras FNM, Solé Diesel och MarineDiesel motorer och utrustning. Där finns råd för installation och service, även reservdelar. Med hjälp av boken hittar Du lösning på många frågor. Specialisten hos Tekno-Marine hjälper gärna till om det behövs. Håll boken till hands, i den kan Du även skriva upp viktig information om din egen motor och båt. Masinistile Masinisti käsiraamat on kirjutatud paadi ehitajatele ja omanikele, kes tahavad rohkem teada saada paatide mootoritest ja nende seadmetest. Käsiraamatus tutvume FNM, Solé Diesel ja MarineDiesel meremootoritega ja nende varustusega. Siin on nõuanded paigaldus- ja hooldustööde jaoks ning lisaks veel varuosad jne. Raamatu abil leiate vastused mõnedele küsimustele. Vajadusel annab Tekno-Marine asjatundja - müügimees teile lisanõu. Hoia raamat alles ja kirjuta siia oma mootori eriandmed jne. To the Engine driver Engine drivers handbook is written for boat-builders and boat-owners or repairmen, who will know better marine engines and accessories. In this handbook we present FNM, Solé Diesel and MarineDiesel engines and many accessories. There are also many advices for installation and service, even spare parts etc. Keep handbook available, and you can also add info about your own boat and marine engine as well. 4

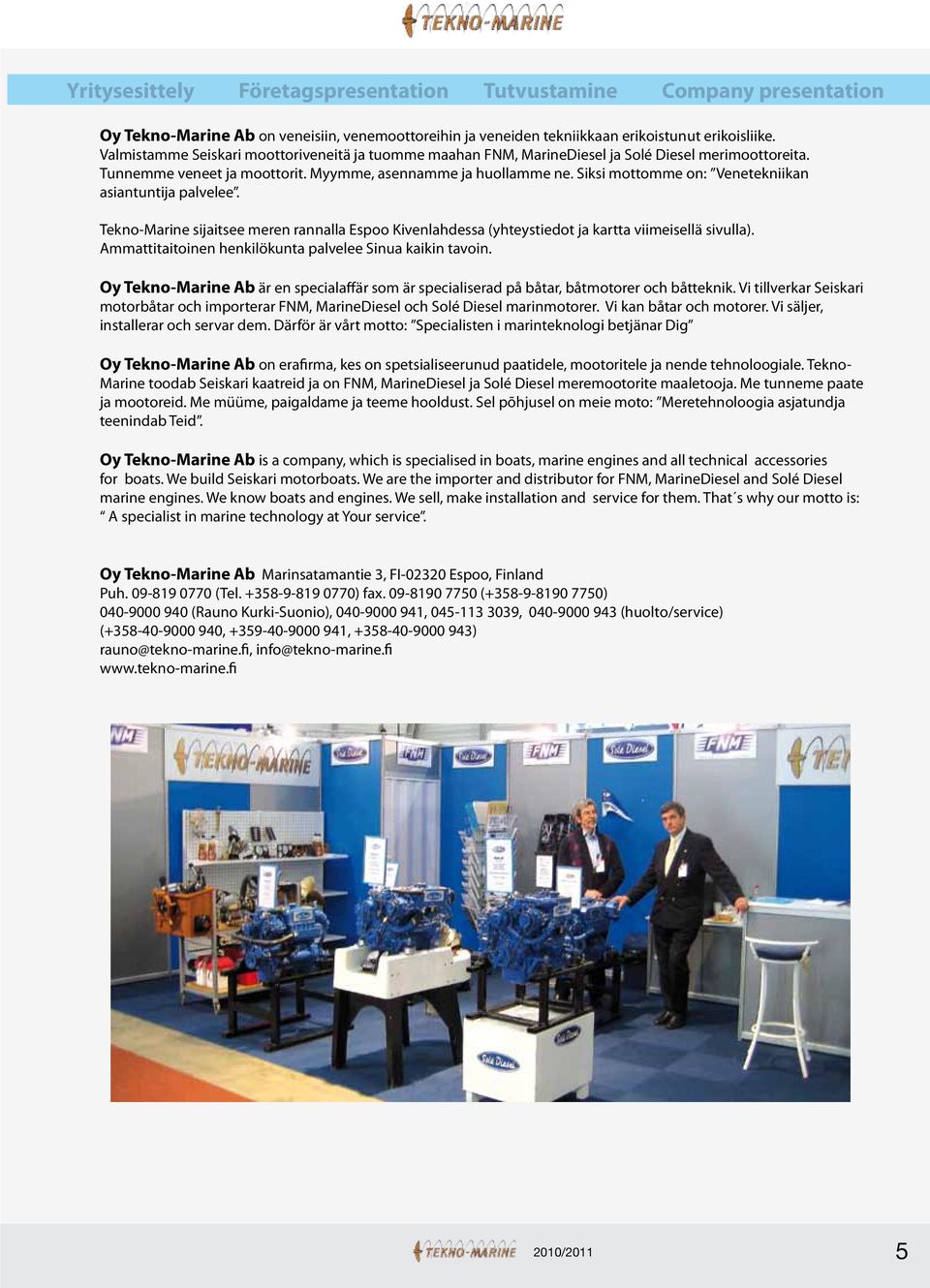

5 Yritysesittely Företagspresentation Tutvustamine Company presentation Oy Tekno-Marine Ab on veneisiin, venemoottoreihin ja veneiden tekniikkaan erikoistunut erikoisliike. Valmistamme Seiskari moottoriveneitä ja tuomme maahan FNM, MarineDiesel ja Solé Diesel merimoottoreita. Tunnemme veneet ja moottorit. Myymme, asennamme ja huollamme ne. Siksi mottomme on: Venetekniikan asiantuntija palvelee. Tekno-Marine sijaitsee meren rannalla Espoo Kivenlahdessa (yhteystiedot ja kartta viimeisellä sivulla). Ammattitaitoinen henkilökunta palvelee Sinua kaikin tavoin. Oy Tekno-Marine Ab är en specialaffär som är specialiserad på båtar, båtmotorer och båtteknik. Vi tillverkar Seiskari motorbåtar och importerar FNM, MarineDiesel och Solé Diesel marinmotorer. Vi kan båtar och motorer. Vi säljer, installerar och servar dem. Därför är vårt motto: Specialisten i marinteknologi betjänar Dig Oy Tekno-Marine Ab on erafirma, kes on spetsialiseerunud paatidele, mootoritele ja nende tehnoloogiale. Tekno- Marine toodab Seiskari kaatreid ja on FNM, MarineDiesel ja Solé Diesel meremootorite maaletooja. Me tunneme paate ja mootoreid. Me müüme, paigaldame ja teeme hooldust. Sel põhjusel on meie moto: Meretehnoloogia asjatundja teenindab Teid. Oy Tekno-Marine Ab is a company, which is specialised in boats, marine engines and all technical accessories for boats. We build Seiskari motorboats. We are the importer and distributor for FNM, MarineDiesel and Solé Diesel marine engines. We know boats and engines. We sell, make installation and service for them. That s why our motto is: A specialist in marine technology at Your service. Oy Tekno-Marine Ab Marinsatamantie 3, FI Espoo, Finland Puh (Tel ) fax ( ) (Rauno Kurki-Suonio), , , (huolto/service) ( , , ) rauno@tekno-marine.fi, info@tekno-marine.fi 5

6 Pääedustukset Representationer Peatarnijad Main suppliers Solé Diesel Wherever you go, we will there Solé S.A. sijaitsee Espanjassa Martorellin kaupungissa, lähellä Barcelonaa. Solé on valmistanut venemoottoreita vuodesta 1949 alkaen, joten sillä on jo yli 60 vuoden kokemus merimoottoreista. Yrityksessä työskentelee n 30 henkilöä ja moottoreita valmistetaan n kpl vuosittain. Kyseessä on perheyhtiö, jonka nykyinen johtaja Mr. Enrique Solé edustaa jo kolmatta polvea. Solé marinoi Mitsubishi, Nissan ja Deutz moottoreita, sekä valmistaa potkureita, akselistoja ym. asennusvarusteita. Solé S.A:lle on myönnetty ISO 9001:2001 standardin mukainen laatusertifikaatti tarkasta suunnittelu- ja kehitystyöstä sekä korkealaatuisesta tuotantojärjestelmästä. Solé moottorit täyttävät 2003/44/ EC pakokaasumääräykset. Solélla on maailmanlaajuinen myynti- ja huoltoverkosto. Moottoreiden ja varaosien toimituksissa Solé on esimerkillisen nopea. Varaosat saadaan pääsääntöisesti 24 tunnin sisällä Espanjasta UPS kuriiripalvelulla. Esim. kokeneet valtameripurjehtijat arvostavat hyvää huoltopalvelua. Solé S.A. ligger i Spanien, i Martorell nära Barcelona. Solé har tillverkat marinmotorer från 1949, i över 60 år. De har ca 30 anställda och produktionen är ca 2000 st. motorer per år. Solé S.A. är ett familjeföretag och den nuvarande direktören Mr.Enrique Solé är den av tredje generationen. Solé konvertetar Mitsubishi, Nissan och Deutz motorer och tillverkar propellrar, axlar och övriga installationstillbehör. Solé S.A. har beviljats ISO 9001:2001 certifikat tack vare grundlig design och utvecklingsarbete och högklassig produktionsystem. Solé motorer fyller emissionkrav 2003/44/EC. Solé har världsomfattande försäljings- och servicenät. Leverans av motorer och reservdelar är otroligt snabb. Man kan få reservdelar i 24 timmar från Spanien med UPS kurirservice. Solé S.A. asub Hispaanias, Martorelli linnas Barcelona lähedal. Solé on tootnud meremootoreid aastast 1949 niisiis üle 60 aasta. Tehases on umbes 30 töölist ja mootoreid toodetakse umbes 2000 tk. aastas. Solé on perefirma ja praegune direktor Mr.Enrique Solé kuulub juba kolmandasse põlvkonda. Solé ehitab Mitsubishi, Nissan ja Deutz mootorid meremootoriteks. Lisaks sellele toodab Sole vinte, võlle ja muid paigaldusseadmeid. Solé S.A. on saanud ISO 9001:2001 kvaliteetsertifikaadi täpse disaini, arendustöö ning kõrgekvaliteetse toodangusüsteemi eest. Solél on üle maailma müügi- ja hoolduspunktid. Mootorite ja varuosade tarnimine on eriti kiire. Varuosad saame Hispaaniast juba 24 tunni jooksul UPS kullerteenusega. Solé S.A. is situated in Spain in the city of Martorell near Barcelona. Solé S.A. has built marine engines snce 1949, that is over 60 years. There are over 30 employees and the production of engines is ca 2000 units per year. Solé is a family ownd company, and the present director Mr. Enrique Solé is already the third generation in charge. Solé is converting Mitsubishi, Nissan and Deutz engines for marine use. They also manufacture propeller shafts, propellers and other accessories for marine installations. Solé S.A. has got ISO 9001:2001 certificate and the engines fulfil 2003/44EC standards. 6

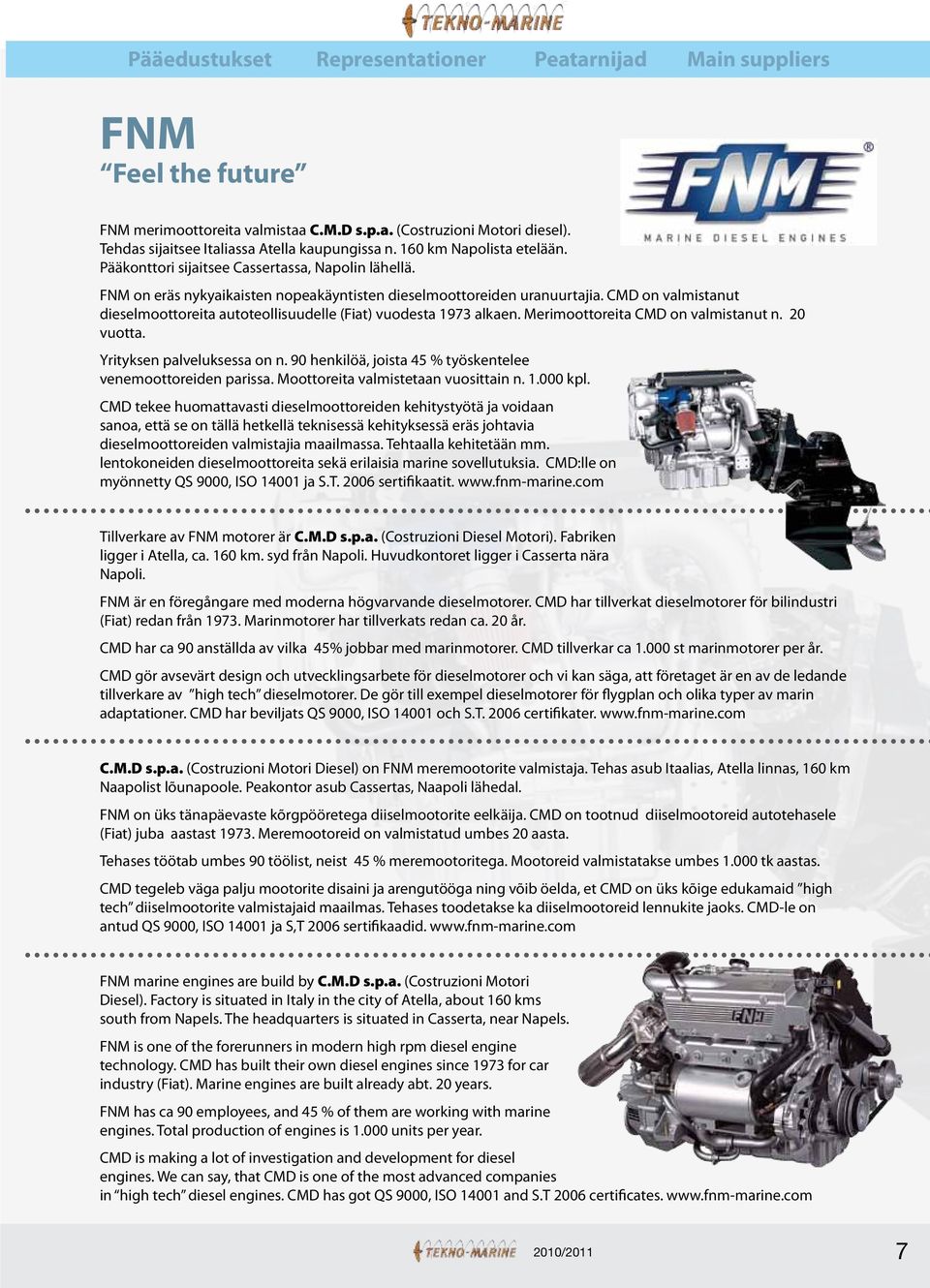

7 Pääedustukset Representationer Peatarnijad Main suppliers FNM Feel the future FNM merimoottoreita valmistaa C.M.D s.p.a. (Costruzioni Motori diesel). Tehdas sijaitsee Italiassa Atella kaupungissa n. 160 km Napolista etelään. Pääkonttori sijaitsee Cassertassa, Napolin lähellä. FNM on eräs nykyaikaisten nopeakäyntisten dieselmoottoreiden uranuurtajia. CMD on valmistanut dieselmoottoreita autoteollisuudelle (Fiat) vuodesta 1973 alkaen. Merimoottoreita CMD on valmistanut n. 20 vuotta. Yrityksen palveluksessa on n. 90 henkilöä, joista 45 % työskentelee venemoottoreiden parissa. Moottoreita valmistetaan vuosittain n kpl. CMD tekee huomattavasti dieselmoottoreiden kehitystyötä ja voidaan sanoa, että se on tällä hetkellä teknisessä kehityksessä eräs johtavia dieselmoottoreiden valmistajia maailmassa. Tehtaalla kehitetään mm. lentokoneiden dieselmoottoreita sekä erilaisia marine sovellutuksia. CMD:lle on myönnetty QS 9000, ISO ja S.T sertifikaatit. Tillverkare av FNM motorer är C.M.D s.p.a. (Costruzioni Diesel Motori). Fabriken ligger i Atella, ca. 160 km. syd från Napoli. Huvudkontoret ligger i Casserta nära Napoli. FNM är en föregångare med moderna högvarvande dieselmotorer. CMD har tillverkat dieselmotorer för bilindustri (Fiat) redan från Marinmotorer har tillverkats redan ca. 20 år. CMD har ca 90 anställda av vilka 45% jobbar med marinmotorer. CMD tillverkar ca st marinmotorer per år. CMD gör avsevärt design och utvecklingsarbete för dieselmotorer och vi kan säga, att företaget är en av de ledande tillverkare av high tech dieselmotorer. De gör till exempel dieselmotorer för flygplan och olika typer av marin adaptationer. CMD har beviljats QS 9000, ISO och S.T certifikater. C.M.D s.p.a. (Costruzioni Motori Diesel) on FNM meremootorite valmistaja. Tehas asub Itaalias, Atella linnas, 160 km Naapolist lõunapoole. Peakontor asub Cassertas, Naapoli lähedal. FNM on üks tänapäevaste kõrgpööretega diiselmootorite eelkäija. CMD on tootnud diiselmootoreid autotehasele (Fiat) juba aastast Meremootoreid on valmistatud umbes 20 aasta. Tehases töötab umbes 90 töölist, neist 45 % meremootoritega. Mootoreid valmistatakse umbes tk aastas. CMD tegeleb väga palju mootorite disaini ja arengutööga ning võib öelda, et CMD on üks kõige edukamaid high tech diiselmootorite valmistajaid maailmas. Tehases toodetakse ka diiselmootoreid lennukite jaoks. CMD-le on antud QS 9000, ISO ja S,T 2006 sertifikaadid. FNM marine engines are build by C.M.D s.p.a. (Costruzioni Motori Diesel). Factory is situated in Italy in the city of Atella, about 160 kms south from Napels. The headquarters is situated in Casserta, near Napels. FNM is one of the forerunners in modern high rpm diesel engine technology. CMD has built their own diesel engines since 1973 for car industry (Fiat). Marine engines are built already abt. 20 years. FNM has ca 90 employees, and 45 % of them are working with marine engines. Total production of engines is units per year. CMD is making a lot of investigation and development for diesel engines. We can say, that CMD is one of the most advanced companies in high tech diesel engines. CMD has got QS 9000, ISO and S.T 2006 certificates. 7

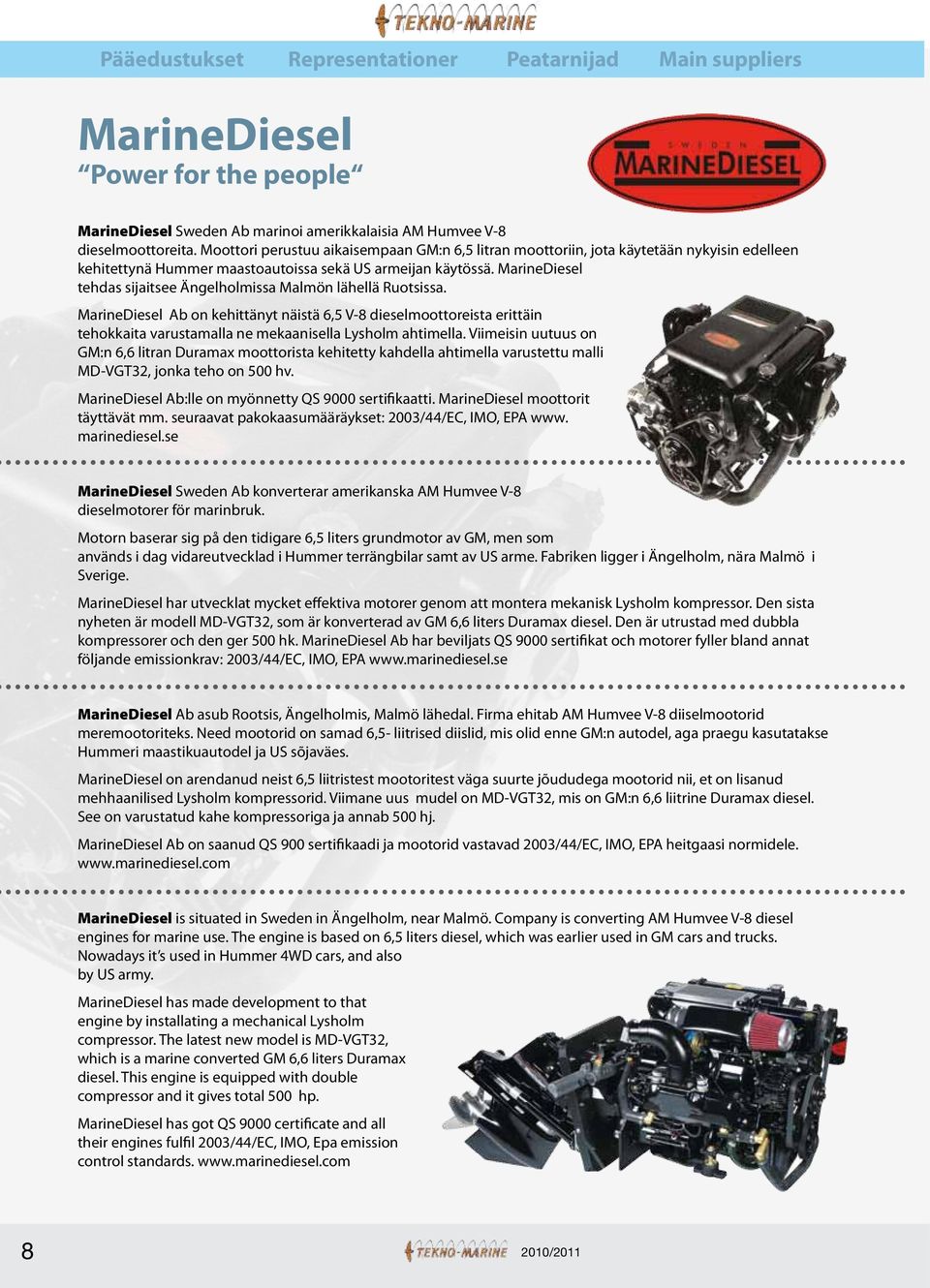

8 Pääedustukset Representationer Peatarnijad Main suppliers MarineDiesel Power for the people MarineDiesel Sweden Ab marinoi amerikkalaisia AM Humvee V-8 dieselmoottoreita. Moottori perustuu aikaisempaan GM:n 6,5 litran moottoriin, jota käytetään nykyisin edelleen kehitettynä Hummer maastoautoissa sekä US armeijan käytössä. MarineDiesel tehdas sijaitsee Ängelholmissa Malmön lähellä Ruotsissa. MarineDiesel Ab on kehittänyt näistä 6,5 V-8 dieselmoottoreista erittäin tehokkaita varustamalla ne mekaanisella Lysholm ahtimella. Viimeisin uutuus on GM:n 6,6 litran Duramax moottorista kehitetty kahdella ahtimella varustettu malli MD-VGT32, jonka teho on 500 hv. MarineDiesel Ab:lle on myönnetty QS 9000 sertifikaatti. MarineDiesel moottorit täyttävät mm. seuraavat pakokaasumääräykset: 2003/44/EC, IMO, EPA www. marinediesel.se MarineDiesel Sweden Ab konverterar amerikanska AM Humvee V-8 dieselmotorer för marinbruk. Motorn baserar sig på den tidigare 6,5 liters grundmotor av GM, men som används i dag vidareutvecklad i Hummer terrängbilar samt av US arme. Fabriken ligger i Ängelholm, nära Malmö i Sverige. MarineDiesel har utvecklat mycket effektiva motorer genom att montera mekanisk Lysholm kompressor. Den sista nyheten är modell MD-VGT32, som är konverterad av GM 6,6 liters Duramax diesel. Den är utrustad med dubbla kompressorer och den ger 500 hk. MarineDiesel Ab har beviljats QS 9000 sertifikat och motorer fyller bland annat följande emissionkrav: 2003/44/EC, IMO, EPA MarineDiesel Ab asub Rootsis, Ängelholmis, Malmö lähedal. Firma ehitab AM Humvee V-8 diiselmootorid meremootoriteks. Need mootorid on samad 6,5- liitrised diislid, mis olid enne GM:n autodel, aga praegu kasutatakse Hummeri maastikuautodel ja US sõjaväes. MarineDiesel on arendanud neist 6,5 liitristest mootoritest väga suurte jõududega mootorid nii, et on lisanud mehhaanilised Lysholm kompressorid. Viimane uus mudel on MD-VGT32, mis on GM:n 6,6 liitrine Duramax diesel. See on varustatud kahe kompressoriga ja annab 500 hj. MarineDiesel Ab on saanud QS 900 sertifikaadi ja mootorid vastavad 2003/44/EC, IMO, EPA heitgaasi normidele. MarineDiesel is situated in Sweden in Ängelholm, near Malmö. Company is converting AM Humvee V-8 diesel engines for marine use. The engine is based on 6,5 liters diesel, which was earlier used in GM cars and trucks. Nowadays it s used in Hummer 4WD cars, and also by US army. MarineDiesel has made development to that engine by installating a mechanical Lysholm compressor. The latest new model is MD-VGT32, which is a marine converted GM 6,6 liters Duramax diesel. This engine is equipped with double compressor and it gives total 500 hp. MarineDiesel has got QS 9000 certificate and all their engines fulfil 2003/44/EC, IMO, Epa emission control standards. 8

9 Pääedustukset Representationer Peatarnijad Main suppliers AMC Applications Mecaniques du Caoutchouc S.A. eli AMC on koneiden värinänvaimentimia ja merimoottoreiden kumityynyjä valmistava tehdas, joka sijaitsee Espanjassa San Sebastianin kaupungin lähellä. AMC:llä on kokemusta alasta jo yli 40 vuoden ajalta. AMC venemoottoreiden kumityynyillä on Det Norske Veritasin (DNV) sekä NATO hyväksynnät. Applications Mecaniques du Caoutchouc S.A. eller AMC fabriken tillverkar vibrationsdämpare och gummidynor för marinmotorer. Den ligger nära staden San Sebastian i Spanien. AMC har redan över 40 års erfarenhet inom branschen. AMC gummidynor är godkända av Det Norske Veritas (DNV) och NATO. www. mecanocaucho.com Applications Mecaniques du Caoutchouc S.A. ehk AMC toodab vibratsiooni leevendajaid ja meremootorite kummipatju. Tehas asub Hispaanias San Sebastiani linna lähedal. AMC-l on kogemusi juba 40 aastat. AMC kummipatjadel on Det Norske Veritasi (DNV) ja NATO sertifikaadid. Applications Mecaniques du Caoutchouc S.A. (AMC) is factory, which is producing vibration dampeners and flexible mountings for marine diesel engines. The factory is situated near city of San Sebastian in Spain. AMC has already experience over 40 years. AMC flexible mountings have the certificate of Det Norske Veritas (DNV) and NATO. 9

10 Solé Diesel Solé Diesel valmistaa nykyaikaisia, luotettavia merimoottoreita, akselistoja ja potkureita ym. purjeveneneisiin ja akselivetoisiin moottoriveneisiin. Solén Mini-11E, -17 ja -29 ovat pienikokoisia ja kevyitä venedieselmoottoreita. Perusmoottorit ovat Mitsubishin L-sarjan moottorit. Näitä malleja on saatavana joko merikytkimellä, sail-drive vetolaitteella tai asennussarjalla Bukh, Volvo ja Yanmar vetolaitteisiin Mini-11 Mitsubishi L2E Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 3 m, kumityynyt Instrument panel, elhärva 3 m, gummikuddar Näidikute paneel, juhtmesari 3 m, kummipadjad Instrument panel, wirings 3 m, mountings Mini-11E Teho/Effekt hk/power hp 11 hv/8.1 kw Syl./Cyl kpl/st/pcs 2 Iskutilavuus/volym 635 cm3 Max kierrosluku/varvtal 3000 r/min Kytkin/Backslag/Gearbox TMC-40 Välitys/Reduktion/Ratio :1 Paino/Vikt/Weight kg 95 Mini-17 Mitsubishi L2E Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 3 m, kumityynyt Instrument panel, elhärva 3 m, gummikuddar Näidikute paneel, juhtmesari 3 m, kummipadjad Instrument panel, wirings 3 m, mountings Mini-17 Teho/Effekt hk/power hp 16 hv/11.8 kw Syl./Cyl kpl/st/pcs 2 Iskutilavuus/volym 635 cm3 Max kierrosluku/varvtal 3600 r/min Kytkin/Backslag/Gearbox TMC-40 Välitys/Reduktion/Ratio :1 Paino/Vikt/Weight kg 95 10

11 Mini-29 Mitsubishi L3E-AEUM1 Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 3 m, kumityynyt Instrument panel, elhärva 3 m, gummikuddar Näidikute paneel, juhtmesari 3 m, kummipadjad Instrument panel, wirings 3 m, mountings Solé Diesel Mini-29 Teho/Effekt hk/power hp 27 hv/20 kw Syl./Cyl kpl/st/pcs 3 Iskutilavuus/volym 952 cm3 Max kierrosluku/varvtal 3600 r/min Kytkin/Backslag/Gearbox TMC-40 Välitys/Reduktion/Ratio 2-2.6:1 Paino/Vikt/Weight kg 105 Wherever you go, we will be there. 11

12 Solén Mini-33, -44, -55 ja -62 malleille on tunnusomaista selkeä yksinkertainen rakenne, tasainen hiljainen käynti ja reilusti vääntöä jo alhaisilla kierroksilla. Nämä moottorit ovat parhaimmillaan isommissa purjeveneissä ja uppoumarunkoisissa moottoriveneissä. Mini-33 Mitsubishi S3L2 Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 3 m, kumityynyt Instrument panel, elhärva 3 m, gummikuddar Näidikute paneel, juhtmesari 3 m, kummipadjad Instrument panel, wirings 3 m, mountings Mini-33 Teho/Effek hk/power hp 32 hv/23.1 kw Syl./Cyl kpl/st/pcs 3 Iskutilavuus/volym 1318 cm3 Max kierrosluku/varvtal 3000 r/min Kytkin/Backslag/Gearbox TMC-40 Välitys/Reduktion/Ratio 2.1:1 Paino/Vikt/Weight kg 152 Mini-44 Mitsubishi S4L2 Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 3 m, kumityynyt Instrument panel, elhärva 3 m, gummikuddar Näidikute paneel, juhtmesari 3 m, kummipadjad Instrument panel, wirings 3 m, mountings Mini-44 Teho/Effekt/Power hp 42 hv/30.9 kw Syl./Cyl kpl/st/pc 4 Iskutilavuus/Volym 1758 cm3 Max kierrosluku/varvtal 3000 r/min Kytkin/Backslag/Gearbox TMC-60 Välitys/Reduktion/Ratio 2-2.6:1 Paino/Vikt/Weight kg 172 Kuva TTMC35P kytkimellä 12

13 Mini-55 Turbo Mitsubishi S4L2T Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 3 m, kumityynyt Instrument panel, elhärva 3 m, gummikuddar Näidikute paneel, juhtmesari 3 m, kummipadjad Instrument panel, wirings 3 m, mountings Solé Diesel Mini-55 Teho/Effekt/Power hp 52 hv/38,3 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1758 cm3 Max kierrosluku/varvtal 3000 r/min Kytkin/Backslag/Gearbox TMC-60 Välitys/Reduktion/Ratio 1.6-2:1 Paino/Vikt/Weight kg 189 Kuva TTMC35P kytkimellä Mini-62 Mitsubishi S4Q Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Näidikute paneel, juhtmesari 4 m, kummipadjad Instrument panel, wirings 4 m, mountings Mini-62 Teho/Effekt/Power hp 59 hv/43.4 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 2311 cm3 Max kierrosluku/varvtal 3000 r/min Kytkin/Backslag/Gearbox TMC-60 Välitys/Reduktion/Ratio 2:1 Paino/Vikt/Weight kg

14 Solé Diesel Solé Diesel Mini-74 ja SM-105 ovat todellisia työmoottoreita. Suuri sylinteritilavuus, alhainen kierrosluku ja reilusti voimaa. Perusmoottori Mitsubishi. Mini-74 Mitsubishi S4S Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Näidikute paneel, juhtmesari 4 m, kummipadjad Instrument panel, wirings 4 m, mountings Mini-74 Teho/Effekt/Power hp 65 hv/47.9 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/volym 3331 cm3 Max kierrosluku/varvtal 2500 r/min Kytkin/Backslag/Gearbox SMI R-3mek. Välitys/Reduktion/Ratio 2:1 Paino/Vikt/Weight kg 345 SM-105 Mitsubishi S6S Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 4 m Instrument panel, elhärva 4 m Näidikute paneel, juhtmesari 4 m Instrument panel, wirings 4 m SM-105 Teho/Effek hkt/power hp 95 hv/69.9 kw Syl./Cyl kpl/st/pcs 6 Iskutilavuus/Volym 4996 cm3 Max kierrosluku/varvtal 2500 r/min Kytkin/Backslag/Gearbox TM-93 hydr Välitys/Reduktion/Ratio 2:1 Paino/Vikt/Weight kg

15 Solé Diesel SN-85 ja SN-110 ovat raskaiden uppoumarunkoisten tai puoliliukuvien veneiden moottoreita. Perusmoottori Nissan. SN-85 Nissan TD-27 Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Näidikute paneel, juhtmesari 4 m, kummipadjad Instrument panel, wirings 4 m, mountings Solé Diesel SN-85 Teho/Effekt hk/power hp 83 hv/61.0 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/volym 2664 cm3 Max kierrosluku/varvtal 3600 r/min Kytkin/Backslag/Gearbox SMI-R3 mek. Välitys/Reduktion/Ratio 2-2.5:01 Paino/Vikt/Weight kg 298 SN-110 Nissan QD-32 Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Näidikute paneel, juhtmesari 4 m, kummipadjad Instrument panel, wirings 4 m, mountings SN-110 Teho/Effekt/Power hp 101 hv/74.3 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 3153 cm3 Max kierrosluku/varvtal 3600 r/min Kytkin/Backslag/Gearbox SMI-R3, mek Välitys/Reduktion/Ratio 2-2.5:1 Paino/Vikt/Weight kg

16 Solé Diesel Solé Diesel SDZ moottorit ovat järeän luokan työkoneita. Deutz moottoreiden rakenne on tehty kestämään tuhansia käyttötunteja. SDZ moottorit sopivat työ- ja kalastusveneisiin ja vastaaviin aluksiin. SDZ-165 turbo Deutz BF4M1013MC Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 4 m Instrument panel, elhärva 4 m Näidikute paneel, juhtmesari 4 m Instrument panel, wirings 4 m SDZ-165 turbo Teho/Effek hk/power hp 160 hv/118 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/volym 4764 cm3 Max kierrosluku/varvtal 2300 r/min Kytkin/Backslag/Gearbox TM-170 hydr. Välitys/Reduktion/Ratio 2:1-3:1 Paino/Vikt/Weight kg 698 SDZ-205 turbo Deutz BF6M1013MC Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 4 m Instrument panel, elhärva 4 m Näidikute paneel, juhtmesari 4 m Instrument panel, wirings 4 m SDZ-205 turbo Teho/Effekt hk/power hp 197 hv/145 kw Syl./Cyl kpl/st/pc 6 Iskutilavuus/volym 7146 cm3 Max kierrosluku/varvtal 2300 r/min Kytkin/Backslag/Gearbox TM-170 hydr Välitys/Redduktion/Ratio 2:1 Paino/Vikt/Weight kg

17 SAIL-DRIVE VETOLAITEMALLIT Mini-17 & Mini-29 Sail-Drive Mitsubishi L2E/L3E SEGELBÅTSDREV-MODELLER Solé Diesel Varustus/Utrustning/Equipment: Virtapaneeli, johtosarja 3 m, kumityynyt Instrument panel, elhärva 3 m, gummikuddar Instrument panel, wirings 3 m, mountings Mini-17 Mini-29 Sail-Drive Sail-Drive Teho/Effekt hk/power hp 16 hv 27 hv Syl./Cyl kpl/st/pcs 2 3 Iskutilavuus/volym 635 cm3 952 cm3 Lasikuituinen moottoripeti sisältyy hintaan Max kierrosluku/varvtal 3600 r/min 3600 r/min Potkuri ei sisälly hintaan. SailDrive Seaprop 60 Seaprop 60 Motorbädd ingår priset. Välitys/reduktion/ratio 2.2:1 2.2:1 Propellern ingår ej priset. Paino/Vikt/Weight kg Enginebase incl. price. Propeller excl. price. 17

18 Solé Diesel SAIL-DRIVE VETOLAITEMALLIT SEGELBÅTSDREV-MODELLER Mini-33, Mini-44, Mini-55 ja Mini-62 Sail Mini-33: Mitsubishi S3L2 Varustus/Utrustning/Equipment: Mini-44: Mitsubishi S4L2 Virtapaneeli, johtosarja 3 m, kumityynyt Mini-55: Mitsubishi S4L2T Johtosarja Mini 62: 4 m Mini-62: Mitsubishi S4Q Instrument panel, elhärva 3 m, gummikuddar Instrument panel, wirings 3 m, mountings Konepeti ja potkuri eivät sisälly hintaan. Motorbädd och propellern ingår ej priset. Enginebase and propeller are not included in the prices. Mini-33 Sail Mini-44 Sail Mini-55 Sail Mini-62 Sail Teho/Effekt hk/power hp Syl./Cyl kpl/st/pcs Iskutilavuus/volym 1318 cm cm cm cm3 Max kierrosluku/varvtal 3000 r/min 3000 r/min 3000 r/min 3000 r/min SailDrive Seaprop 60 Seaprop 60 Seaprop 60 Seaprop 60 Välitys/reduktion/ratio 2.2:1 2.2:1 2.2:1 2.2:1 Paino/Vikt/Weight kg MINI-44 + Seaprop 60 MINI-62 + Seaprop 60 18

19 VETOLAITESOVITTEILLA Med adapter/with adaptor Tekno-Marine on kehittänyt sovitesarjat Solé Diesel moottoreille eri vetolaitteita varten. Solé S.A. valmistaa sovitteet CAD tekniikalla. Tarkista vetolaitteen tyyppi ja välityssuhde. Kysy aina myyjältä! VOLVO, BUKH, YANMAR, TECHNODRIVE, SELVA SOVITTEILLA Solé Diesel Mini-11+ad Mini-17+ad Mini-29+ad Mini-33+ad Mini-44+ad Mini-55+ad Mini-62+ad Teho/Effekt hk/power hp Syl./Cyl kpl/st/pcs Iskutilavuus/volym 635 cm3 635 cm3 952 cm cm cm cm cm3 Max kierrosluku/varvtal 3000 r/min 3600 r/min 3600 r/min 3000 r/min 3000 r/min 3000 r/min 3000 r/min Sovite/adapter Selva, Yanmar, Technodrive, Volvo 100S, 110S, 120S, 120BS, Bukh DV-10, DV-36, DV-48 Paino/Vikt/Weight kg MINI-11 + Volvo-Penta 110 S sovite MINI-29 + V-P 120 S sovite 19

20 Solé Diesel VETOLAITESOVITTEILLA Med adapter/with adaptor VOLVO, BUKH, YANMAR, SELVA, TECHNODRIVE MINI-17 + Volvo-Penta 120 SB sovite MINI-33 + Volvo-Penta 120 S adapteri 20

21 Vakiovarusteet: Standard utrustning: Standard equipment: Sähkökäynnistys, hehkutulpat Elstart, glödstift, växelströmsgenerator Electrical starter, glow plugs, alternator vaihtovirtalaturi ja sähköinen elektrisk stoppanordning. Instrument- electric stop. Instrument panel, pysäytin. Virtapaneeli. Johtosarja. panel, kabelhärva, bränslepump, wirings. Oilfilter, Polttoaineen siirtopumppu, oljefilter, oljebytespump (ej i Mini-11) connection kit for control cable. öljynsuodatin, öljynvaihto- gummikuddar (ej SM-105 & SDZ) Oil drain pump (not in Mini-11) pumppu (ei Mini-11), kaukosäätölaitteen Anslutningar för reglage- Cooled exhaust manifold. liitännät.kumityynyt (ei SM-105 ja SDZ) kablar. Vattenkyld avgaskrok. Engine mountings (not in SM/105, SDZ) Vesijäähdytetty pakoputken mutka. Solé Diesel Lisävarusteet: Extra utrustning: Optional equipment: Merivesisuodatin. Sjövattenfilter, vattenavskiljare för Waterstrainer, water filter, fuel filter Polttoaineen vedenerotin. bränslesyst. Fjärrreglage med kablar. with water separator, remote engine Kaukosäätölaite ja -kaapelit. Uttag för värmare. control, propeller shaft etc. Lämmityslaitteen liitännät. De Luxe el. Panel. Connections for heater. De Luxe mittaristo. Propelleraxel osv. De Luxe instrument panel Potkuriakselisto, pakoputkisto jne. Huom! Obs! Note! Varusteet ja rakenne saattavat Utrustning och konstruktion kan Equipment and specifications are subject muuttua tuotekehittelyn myötä. förändras utmed produktutveckling. to change without prior notice. SOLÉ LISÄVARUSTEET EXTRA UTRUSTNNG LISAVARUSTUS OPTIONAL EQUIPMENT Solén moottorit varustetaan jo tehtaalla asiakkaan toivomilla lisävarusteilla. Tilaa lisävarusteet moottoritilauksen yhteydessä. Johtosarja Alkuperäisen johtosarjan tilalle tai lisäksi voidaan liittää halutun pituinen johtosarja. Johtosarja sopii kaikille moottoreille ja siinä on valmiina tarvittavat johdot kaikille mittareille. Jatkojohto El.ledning Plug-in harness extension 2-napainen sähköjärjestelmä 24 V järjestelmä Teholaturi 12 V 110 A Lisälaturi 12 V 110 A Lisähihnapyörä Luistoventtiili Kuiva pakoputki + joustoputki Lämmityslaitteen ulosottoliitin / sarja 21

22 Solé Diesel MITTARIPANEELIT ELEKTRISKA PANEL NÄIDIKUTE PANEELID ELECTRICAL PANELS Solé mittaripaneelit sisältävät mittarit, virtalukon, varoitusvalon ja summerin. Se on helposti liitettävissä myös muihin moottoreihin. Kierroslukumittarit tulee kalibroida näyttämään oikeaa arvoa. PANEL 1 Solé Diesel malli Mini 11E Part Nr Virtalukko, varoitusvalot ja summeri. Startlås, varningslampor & summer Part Nr PANEL Virtalukko, kierrosluku/tuntimittari, varoitusvalot ja summeri. Startlås, varv/timräknare, varningslampor & summer Ulkomitat/Dimensions: 150 x 200 mm Part Nr PANEL Solé Diesel mallit Mini-17 - Mini-62 Virtalukko, kierrosluku/tuntimittari, lämpömittari, varoitusvalot ja summeri. Startlås, varv/timräknare, temperaturmätare, varningslampor & summer Mini-11 malliin paneeli 3 asennettuna lisähinta Ulkomitat/Dimensions: 150 x 200 mm DE LUXE PANEL Part Nr. PANEL Solé Diesel mallit Mini-74 - SDZ-205 Virtalukko, kierrosluku/tuntimittari, lämpö-, öljynpaine- ja volttimittarit, varoitusvalot ja summeri. Startlås, varv/timräknare, temperatur-, oljetrycks- & voltmätare, varningslampor & summer Malleihin Mini-17 ja Mini-62 De Luxe paneeli asennettuna lisähinta Ulkomitat/Dimensions: 150 x 250 mm 22

23 FEEL THE FUTURE Mallisto hv FNM merimoottorit ovat kevyitä, nopeakäyntisiä "High-tech" moottoreita, jotka soveltuvat liukuviin ja puoliliukuviin moottoriveneisiin. FNM moottoreiden perusrakenne on Fiatin ja Alfa-Romeon. Samoja moottoreita käytetään myös esim. Saab ja Cadillac autoissa. AM ja ATM mallit ovat mekaanisella ruiskutuksella varustettuja etukammiodieseleitä. HPE-mallit ovat elektronisella yhteispaineruiskutuksella varustettuja suorasuihkudieseleitä. FNM AM-60 on vapaasti hengittävä 1,9 litran keskimoottori varustettuna mekaanisella merikytkimellä. FNM AM-60 Fiat Diesel indirect injection Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Instrument panel, wirings 4 m, mountings AM-60 Teho/Effekt hk/power hp 60 hv/44 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1926 cm3 Max kierrosluku/varvtal 4000 r/min Kytkin/Backslag/Gearbox TMC60 mek Välitys/Redukion/Ratio :1 Paino/Vikt/Weight kg

24 FNM ATM-100 ja ATM-135 on 4-sylinterinen 1,9 litran etukammiodiesel, joka on varustettu turbolla ja välijäähdyttimellä. Tämä moottorimalli on osoittautunut erittäin luotettavaksi ja kestäväksi esim. Fiat pakettiautoissa. Moottorit on varustettu hydraulisella merikytkimellä. ATM-100 turbo intercooled Fiat Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Instrument panel, wirings 4 m, mountings FNM ATM-100 Teho/Effekt hk/power hp 100 hv/73 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1926 cm3 Max kierrosluku/varvtal 4000 r/min Kytkin/Backslag/Gearbox TM-345A hydr Välitys/Reduktion/Ratio :1 Paino/Vikt/Weight kg 254 ATM-135 turbo intercooled ATM-135 Teho/Effekt hk/power hp 135 hv/100 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1926 cm3 Max kierrosluku/varvtal 4000 r/min Kytkin/Backslag/Gearbox TM-345A hydr Välitys/Reduktion/Ratio :1 Paino/Vikt/Weight kg

25 HPE-80 ja HPE-110. Pieni ja kevyt 4-sylinterinen 1,3 litran moottori, joka edustaa täysin uutta aikakautta moottoritekniikassa. 16-venttiilirakenne, elektroninen kolmannen sukupolven "Common-rail" eli "Multijet" ruiskutusjärjestelmä jne. HPE-80 multijet Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Instrument panel, wirings 4 m, mountings FNM HPE-80 Teho/Effekt hk/power hp 80 hv/59 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1248 cm3 Max kierrosluku/varvtal 4000 r/min Kytkin/Backslag/Gearbox TM-345A hydr Välitys/Reduktion/Ratio :1 Paino/Vikt/Weight kg 192 HPE-110 multijet HPE-110 Teho/Effekt hk/power hp 110 hv/81,4 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1248 cm3 Max kierrosluku/varvtal 4000 r/min Kytkin/Backslag/Gearbox TM-345A hydr Välitys/Reduktion/Ratio :1 Paino/Vikt/Weight kg

26 FNM HPE-150, HPE-170 ja HPE sylinterinen 1,9 litran "Multijet" moottori, 16-venttiilirakenne, piezosähköiset suuttimet. Samaa moottoria käytetään loisto- ja urheiluautoissa. Se on käyntiominaisuuksiltaan ja polttoaineen kulutukseltaan aivan omaa luokkaansa, moottoritekniikan huippua. HPE-150 HPE-170 HPE-190 Multijet 16V FNM Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Instrument panel, wirings 4 m, mountings HPE-150 HPE-170 HPE-190 Teho/Effekt hk/power hp 150 hv/111 kw 170 hv/126 kw 190 hv/141 kw Syl./Cyl kpl/st/pcs Iskutilavuus/Volym 1910 cm cm cm3 Max kierrosluku/varvtal 4000 r/min 4000 r/min 4000 r/min HPE-150 Kytkin/Backslag/Gearbox ZF45A hydr ZF45A hydr ZF45A hydr Välitys/Reduktion/Ratio 1.5-2: : :1 Paino/Vikt/Weight kg HPE-190 HPE

27 FNM HPE-225 ja HPE sylinterinen 2,4 litran "Multijet" moottori. 20-venttiilirakenne. Elektronisesti ohjattu polttoaineen ruiskutus, joka tapahtuu jopa viidessä vaiheessa joka työtahtia kohden. HPE-225 HPE-250 multijet Alfa-Romeo Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Instrument panel, wirings 4 m, mountings FNM HPE-225 HPE-250 Teho/Effekt hk/power hp 225 hv/167 kw 250 hv/185 kw Syl./Cyl kpl/st/pcs 5 5 Iskutilavuus/Volym 2387 cm cm3 Max kierrosluku/varvtal 4200 r/min 4200 r/min Kytkin/Backslag/Gearbox TM-485A hydr. TM-485A hydr. Välitys/Reduktion/Ratio 1.5-2: :1 Paino/Vikt/Weight kg

28 HPE-80 SAIL-DRIVE & HPE-110 JET-DRIVE HPE-80 SD Virtapaneeli, johtosarja 8 m, kumityynyt Instrument panel, elhärva 8 m, gummikuddar Instrument panel, wirings 8 m, mountings FNM HPE-80 Sail-Drive Teho/Effekt hk/power hp 75 hv/55 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1248 cm3 Max kierrosluku/varvtal 3800 r/min Sail-Drive Seaprop 60 Välitys/Reduktion/Ratio 2.15:1 Paino/Vikt/Weight kg 205 HPE-110 JD Virtapaneeli, johtosarja 4 m, kumityynyt Instrument panel, elhärva 4 m, gummikuddar Instrument panel, wirings 4 m, mountings HPE-110 Jet-Drive Teho/Effekt hk/power hp 110 hv/80,8 kw Syl./Cyl kpl/st/pcs 4 Iskutilavuus/Volym 1248 cm3 Max kierrosluku/varvtal 4500 r/min Jet-Drive FNM Autore Paino/Vikt/Weight kg

29 SISÄPERÄMOOTTORIT INUDREVMOTORER SISEPÄRAMOOTORITELE STERN-DRIVE ENGINES Mallisto hv FNM sisäperämoottoreita on saatavana eri Mercruiser vetolaitteilla tai asennussarjalla esim. Volvo vetolaitteisiin. FNM moottorit soveltuvat hyvin liukuviin veneisiin, koska ne ovat kevyitä ja tehokkaita. Pienempi paino helpottaa liukuun nousua ja vähentää moottorin rasitusta sekä polttoaineen kulutusta. ATMP-135 multijet Fiat Virtapaneeli, johtosarja 6 m, kumityynyt Instrument panel, elhärva 6 m, gummikuddar Instrument panel, wirings 6 m, mountings FNM FNM ATMP-135 Teho/Effekt/Power hp 135 Syl./Cyl kpl/st/pcs 4 Iskutilavuus/volym 1926 cm3 Max kierrosluku/varvtal 4000 r/min Adapteri/Adapter Mercruiser Volvo-Penta Paino/Vikt/Weight kg 224 Vetolaite/Drev Mercruiser Alpha-1 Välitys/Reduktion/Ratio 1.98:1 Paino/Vikt/Weight kg

30 FNM HPEP-150, HPEP-170 ja HPEP-190 sisäperädieselit. Yhteispaineruiskutus "Multijet". Bravo vetolaitteet on varustettu ohjaustehostimella. Potkuri ei sisälly hintaan. HPEP-150 HPEP-170 HPEP-190 multijet 16V FNM Alfa-Romeo Virtapaneeli, johtosarja 6 m, kumityynyt Instrument panel, elhärva 6 m, gummikuddar Instrument panel, wirings 6 m, mountings HPEP-150 HPEP-170 HPEP-190 Teho/Effekt hk/power hp Syl./Cyl kpl/st/pcs Iskutilavuus/Volym 1910 cm cm cm3 Max kierrosluku/varvtal 4000 r/min 4000 r/min 4000 r/min Adapteri Mercruiser, Volvo-Penta Paino/Vikt/Weight kg Vetolaite/Drev/Drive Mercruiser Bravo 1, Bravo 2, Bravo 3 Välitys/Reduktion/Ratio 1.65:1 2.0:1 2.0:1 Paino/Vikt/Weight kg

31 FNM HPEP-225 ja HPE-250 sisäperädieselit. Yhteispaineruiskutus "Multijet" Bravo vetolaitteet on varustettu ohjaustehostimella. Potkurit eivät sisälly hintaan. HPEP-225 HPEP-250 Multijet Alfa-Romeo Virtapaneeli, johtosarja 8 m, kumityynyt Instrument panel, elhärva 8 m, gummikuddar Instrument panel, wirings 8 m, mountings FNM HPEP-225 HPEP-250 Teho/Effekt hk/power hp Syl./Cyl kpl/st/pcs 5 5 Iskutilavuus/volym 2387 cm cm3 Max kierrosluku/varvtal rpm Adapteri Mercruiser, Volvo-Penta Paino/Vikt/Weight kg 280 Vetolaite/Drev/Drive Mercruiser Bravo 1, Bravo 2, Bravo 3 Välitys/Reduktion/Ratio 1.65:1 2:1 2.2:1 Paino/Vikt/Weight kg HPE-250 World Champion 2007 Endurance Group B 31

32 LISÄVARUSTEET EXTRA UTRUSTNING LISAVARUSTUS ADDITIONAL EQUIPMENT FNM moottoreihin on saatavana tehtaalla tai maahantuojalla asennettuja lisävarusteita. FNM Lämmityslaitteen ulosottosarja Uttag till defroster Output for heater Luistoventtiili Technodrive TM-345/545 hydraulisille kytkimille Slirventil TM345/545 hydrauliska backslag Trolling valve TM-345/545 hydraulic gearboxes Alu potkuri+mutterisarja Alpha 1 ja Bravo vetolaitteisiin Propeller+mutter Mercruiser Alpha 1 & Bravo aluminium Propeller+ nut Mercruiser Alpha 1 & Bravo aluminium 3-lapa rst Potkuri+mutteri Alpha-1, ja Bravo 1 Propeller+mutter Merc. Alpha-1 & Bravo 1, rostfritt Propeller+ nut Merc Alpha-1 & Bravo 1 stainless steel 4-lapa rst Potkuri+mutterisarja A-1 ja B-2 vetolaitteisiin Propeller+mutter Mercruiser Alpha-1 & Bravo 2 aluminium Propeller+nut Mercruiser Alpha 1 & Bravo 2 aluminium Potkurisarja Bravo-3 vetolaitteeseen Propeller+mutter Mercruiser Bravo 3, rostfritt stål Propeller+nut Mercruiser Bravo 3, stainless steel Fly-bridge paneeli + johtosarja Fly-bridge panel+ledning Fly-bridge panel + el.extension Vakiovarusteet: Standard utrustning: Standard equipment: VDO Chrome Line mittaristo VDO Chrome Line instrument VDO Chrome Line electrical instrument Kumityynyt, johtosarja gummikuddar, kabelhärva engine mountings, wirings, Öljynvaihtopumppu (AM ja ATM) Oljebytespump (AM och ATM-modeller) Oil drain pump (AM and ATM-models) Merivesisuodatin (HPE-mallit) Sjövattenfilter (HPE-modeller) Waterfilter (HPE-models) Racor polttoainesuodatin (HPE) Racor vattenavskiljare (HPE-modeller). Racor fuel filter with water separator (HPE) Lisävarusteet: Extra utrustning: Optional equipments: Merivesisuodatin, polttoaineen Sjövattenfilter, vattenavskiljare för Waterfilter, fuel filter with water vedenerottaja, kaukosäätölaite bränslesystemet, fjärreglage med separator, remote engine control ja kaapelit. Potkuriakselisto, kablar, propelleraxel, stävrör och with cables. Propellershaft, sterntube pakokaasuletku ja äänenvaimennin propeller, avgasslang och and propeller, exhaust hose and ym. ljuddämpare osv. muffler etc. Huom! Obs! Note! Varusteet ja rakenne saattavat Utrustning och konstruktion kan Equipment and specifications are muuttua tuotekehittelyn myötä. förändras utmed produktutvecklingen. subject to change without prior notice. Head offices: Plant: C.M.D. S.p.a. S.S. 87 Km. 23, S.Nicola La Strada (CE), Italy Tel.: Fax.: info@cmdengine.com Nucleo Industriale - Valle Vitalba Atella (PZ), Italy Tel Fax.: plant@cmdengine.com 32

33 MITTARIPANEELIT ELEKTRISKA PANEL NÄIDIKUTE PANEELID ELECTRICAL PANELS FNM moottoreiden mukana toimitetaan tyylikkäät hopeanväriset paneelit tai irtomittarit. Mittarit ovat VDO-valmistetta. Valmistamme myös teak-puuhun upotettuja paneeleita tilauksen mukaan. FNM 33

34 MARINEDIESEL MERIMOOTTORIT Mallisto hv "Power for the people" Sisäperämoottorit hv MarineDiesel merimoottorit perustuvat Hummer maastoauton 6,5 litran ja 6,6 litran V-8 dieseliin. Tällä moottorilla on Yhdysvaltain armeijan (US Military) sertifikaatti, joten sen luotettavuus ja varaosien saanti on taattu vuosikymmeniksi. Moottori on erittäin kompakti ja sopii kiinnityksiltään ja mitoiltaan täysin V-8 bensamoottorin tilalle. Moottorit ovat joko vapaasti hengittäviä tai varustettu mekaanisellla "Lysholm" ahtimella. Vapaasti hengittävä V-8. Sopii suoraan bensakoneen tilalle. BARRACUDA MD170 Barracuda MD170 Teho/Effekt hk/power hp 170 hv/127 kw Virtapaneeli, johtosarja Syl./Cyl kpl/st/pcs 8 kumityynyt (ei bobtail) Iskutilavuus/Volym 6500 cm3 Instrumentpanel, elhärva Max kierrosluku/varvtal 3600 r/min gummikuddar (ej bobtail) Kytkin/Backslag/Gearbox ZF63C/TTM50A Instrument panel, wirings, Paino/Vikt/Weight kg bobtail 410 mountings (not in bobtail) Mitat/dimensions bobtail: PxLxK LxBxH 780 x 820 x 780 mm Saatavana myös TTM50 V kytkimellä MarineDiesel Tehokkaampi versio vapaasti hengittävästä MD moottorista. Barracuda MD200 BARRACUDA MD200 Teho/Effekt hk/power hp 200 hv/150 kw Virtapaneeli, johtosarja Syl./Cyl kpl/st/pcs 8 kumityynyt (ei bobtail) Iskutilavuus/Volym 6500 cm3 Instrumentpanel, elhärva Max kierrosluku/varvtal 3600 r/min gummikuddar (ej bobtail) Kytkin/Backslag/Gearbox ZF63C/TTM50A Instrument panel, wirings, Paino/Vikt/Weight kg bobtail 410 mountings (not in bobtail) Mitat/dimensions bobtail: PxLxK LxBxH 780 x 820 x 780 mm Saatavana myös TTM50 V kytkimellä 34

35 STINGRAY MD250SC Stingray MD250SC Virtapaneeli, johtosarja Teho/Effekt hk/power hp 250 hv/187 kw kumityynyt (ei bobtail) Syl./Cyl kpl/st/pc 8 Instrumentpanel, elhärva Iskutilavuus/Volym 6500 cm3 gummikuddar (ej bobtail) Max kierroluku/varvtal 3600 r/min Instrument panel, wirings, Kytkin/Backslag/Gearbox ZF-63C/TTM50A mountings (not in bobtail) Saatavana myös TTM50 V kytkimellä MarineDiesel MD300 on varustettu mekaanisella Lysholm ahtimella. Näin saadaan moottorista 300 hv ja mahtavat 680 Nm vääntöä jo rpm kierrosluvulla. HAMMERHEAD MD300 Hammerhead MD300SC Teho/Effekt hk/power hp 300 hv/224 kw Virtapaneeli, johtosarja Syl./Cyl kpl/st/pc 8 kumityynyt (ei bobtail) Iskutilavuus/Volym 6500 cm3 Instrumentpanel, elhärva Max kierrosluku/varvtal 3600 r/min gummikuddar (ej bobtail) Kytkin/Backslag/Gearbox ZF-63C/TTM50A Instrument panel, wirings, Paino/Vikt/Weight kg bobtail 430 mountings (not in bobtail) Mitat/dimensions bobtail: PxLxK LxBxH 780 x 820 x 780 mm Saatavana myös TTM50 V kytkimellä MarineDiesel 35

36 MARINEDIESEL VGT-SARJAN 6,6 LITRAN MOOTTORIT MD-VGT Marinediesel VGT350 Teho/Effekt hk/power hp 350 hv/261 kw Virtapaneeli, johtosarja Syl./Cyl kpl/st/pc 8 kumityynyt (ei bobtail) Iskutilavuus/Volym 6600 cm3 Instrumentpanel, elhärva Max kierrosluku/varvtal 3500 r/min gummikuddar (ej bobtail) Kytkin/Backslag/Gearbox TTM60A/TTM60V Instrument panel, wirings, Paino/Vikt/Weight kg bobtail 450 mountings (not in bobtail) Mitat/dimensions bobtail: PxLxK LxBxH 779 x 825 x 969 mm MarineDiesel MD-VGT Marinediesel VGT400 Teho/Effekt hk/power hp 400 hv/299 kw Virtapaneeli, johtosarja Syl./Cyl kpl/st/pc 8 kumityynyt (ei bobtail) Iskutilavuus/Volym 6600 cm3 Instrumentpanel, elhärva Max kierrosluku/varvtal 3500 r/min gummikuddar (ej bobtail) Kytkin/Backslag/Gearbox TTM60A/TTM60V Instrument panel, wirings, Paino/Vikt/Weight kg bobtail 450 mountings (not in bobtail) Mitat/dimensions bobtail: PxLxK LxBxH 779 x 825 x 969 mm 36

37 MARINEDIESEL VGT-SARJAN 6,6 LITRAN MOOTTORIT MD-VGT Virtapaneeli, johtosarja kumityynyt (ei bobtail) Instrumentpanel, elhärva gummikuddar (ej bobtail) Instrument panel, wirings, mountings (not in bobtail) Marinediesel VGT450 Teho/Effekt hk/power hp 450 hv/336 kw Syl./Cyl kpl/st/pc 8 Iskutilavuus/Volym 6600 cm3 Max kierrosluku/varvtal 3500 r/min Kytkin/Backslag/Gearbox TTM60A/TTM60V Paino/Vikt/Weight kg bobtail 450 Mitat/dimensions bobtail: PxLxK LxBxH 779 x 825 x 969 mm MD-VGT MarineDiesel Virtapaneeli, johtosarja kumityynyt (ei bobtail) Instrumentpanel, elhärva gummikuddar (ej bobtail) Instrument panel, wirings, mountings (not in bobtail) Marinediesel VGT500 Teho/Effekt hk/power hp 500 hv/373 kw Syl./Cyl kpl/st/pc 8 Iskutilavuus/Volym 6600 cm3 Max kierrosluku/varvtal 3500 r/min Kytkin/Backslag/Gearbox TTM60A/TTM60V Paino/Vikt/Weight kg bobtail 450 Mitat/dimensions bobtail: PxLxK LxBxH 779 x 825 x 969 mm 37

38 SISÄPERÄMOOTTORIT INUDREV MOTORER SISEPÄRAMOOTORITELE STERN DRIVES Lysholm ahtimella varustetut V-8 dieselit Barracuda MD170 Barracuda MD200 RPM Vetolaite Teho/Effekt hk/power hp 170 hv/127 kw 200 hv/150 kw drev Syl./Cyl kpl/st/pcs 8 8 Bravo 1 Iskutilavuus/Volym 6500 cm cm3 Bravo 2 Max kierrosluku/varvtal 3500 r/min 4000 r/min Bravo 3 Virtapaneeli, johtosarja kumityynyt (ei bobtail) Stingray MD250 SC Vetolaite Instrumentpanel, elhärva Teho/Effekt hk/power hp 250 hv/187 kw drev gummikuddar (ej bobtail) Syl./Cyl kpl/st/pcs 8 Bravo 1 Instrument panel, wirings, Iskutilavuus/Volym 6500 cm3 Bravo 2 mountings (not in bobtail) Max kierrosluku/varvtal 3600 r/min Bravo 3 MarineDiesel Hammerhead MD 300 SC Vetolaite Teho/Effekt hk/power hp 300 hv/224 kw drev Syl./Cyl kpl/st/pcs 8 Bravo 1 Iskutilavuus/Volym 6500 cm3 Bravo 2 Max kierrosluku/varvtal 3600 r/min Bravo 3 38

39 MD-VGT Teho/Effekt hk/power hp Vetolaite drev 500 hv/373 kw Syl./Cyl kpl/st/pcs 8 MD 10 Heavy Duty Iskutilavuus/Volym 6600 cm3 Max kierrosluku/varvtal 3500 r/min Vääntömomentti 1160 Nm/2000 rpm Paino ilman vetolaitetta 450 kg MarineDiesel VGT-sarjan moottorit ovat omaa luokkaansa tehossa, painossa ja vääntömomentissa. Perusmoottori on GM Duramax, jota käytetään myös mm. Chevrolet Pic-Up autoissa. Moottori on alun perin Isuzun kehittämä 6,6 litran V-8 ja perustuu "Common-Rail" tekniikkaan. Marine Diesel VGT-moottorit on varustettu muuttuvasiipisellä VGT turboahtimella. Tehoa näistä moottoreista saadaan hv. Osittain alumiinirakenteesta johtuen moottorin paino ilman merikytkintä on silti vain 450 kg. 39

40 MARINEDIESEL MERIMOOTTORIT LISÄVARUSTEET EXTRA UTRUSTNING LISAVARUSTUS ADD. EQUIPMENT MarineDiesel moottoreihin on saatavana erilaisia lisävarusteita. Saat myös MarineDiesel marinointivarusteita, jos haluat itse rakentaa GM 6,5 V-8 dieselin venemoottoriksi. Ohjaustehostin Servo Öljynsuodattimen asennussarja Oljefilters install.serie - Oil filters install. Kit Pakosarjat + mutkat 2 kpl MD1239 Avgasloppserier+krokar 2 st. MD 1239 Tiivistesarja MD1042 Packningsserie MD Gasket kit MD1042 Volvo-Penta asenn.sarja VP Housing VP install.serie - VP Housing Kompressori MD1906/P Kompressor MD1906/P Välijäähdytinsarja MD1235 Mellankylningsserie MD1235-intercoolingserie MD1235 Kytkinkoppa SAE 7 (MD-9523) Backslags kopa SAE 7- Gearbox head SAE 7 Marinediesel Sweden Ab, Metallgatan 6, SE Ängelholm, Sweden Ph , 12570, Fax , info@marinediesel.nu MarineDiesel 40

41 MERIGENERAATTORIT MARIN GENERATORER MEREGENERAATORID MARINE GENERATOR SETS Solé Diesel generaattorit ovat vahvoja laitteita, jotka soveltuvat myös ammattikäyttöön. Erityisesti rpm kierrosluvulla pyörivät generaattorit soveltuvat ympärivuorokautiseen käyttöön. Generaattori toimitetaan täydellisin sähkölaittein. Virtapaneelissa on varoitusvalot ja summeri. Automaattinen pysäytin sammuttaa moottorin mahdollisen häiriön sattuessa rpm Malli Teho Volt Moottori Mitat/Dimensions Paino Modell Effekt Motorn Korkeus x leveys x pituus Vikt Type Power Engine Phases Freq. Höjd/Bredd/Längd Weight Solé Diesel Height/Width/Lenght kva V Hz mm kg G-6M Mini x 465 x 1003 G-6T G-10M Mini x 524 x 1156 G-10T G-15M Mini x 524 x G-15T G-20M Mini x 577 x G-20T G-34M Mini x 655 x G-34T G-51T SM x 655 x G104T SDZ x 760 x Generaattorit 3000 rpm Malli Volt Moottori Mitat/Dimensions Paino Modell Motorn KxLxP Vikt Type Engine Phases Freq Höjd/Bredd/Längd Weight Solé Diesel Height/Width/Lenght kva V Hz mm kg G-8M-3X Mini x 482 x G-8T G-15M Mini x 465 x G-15T G-25M Mini x 505 x G-25T
