1 FI Asennusohje WEB HOME

2 A s e n n u s o h j e - W E B H O M E Termostaattien asennus Sivut 2 23 WEB HOME -yksikön asennus Sivut WEB HOME -yksikön konfigurointi Sivut Käyttäjätunnuksen lukeminen ja ilmoittaminen Sivu 52

3 Ennen asentamista Devireg 550 -termostaattien asennuksen ja perusasetusten muuttamisen saa tehdä vain valtuutettu sähköasentaja. Mikäli nämä toimet on tehty väärin, lämmitysjärjestelmä tai lattia saattavat vahingoittua. Jos vaiheen 3 asetusten muuttamisessa käytettävässä kannettavassa tietokoneessa ei ole sarjaporttia, voidaan käyttää sarja-usb-sovitinta. WEB HOME -yksikön mukana toimitettava antenni on yleensä riittävän tehokas vapaa-ajan asunnossa käytettäväksi. Huonolla kuuluvuusalueella se voidaan joutua vaihtamaan toiseen ja lisäksi voidaan tarvita jatkokaapelia. Ota yhteyttä tukipalveluun (ks. sivu 30). Tämä antenni voidaan sijoittaa sekä ulko- että sisätiloihin. USB-sovitin Lisäantenni

4 A s e n n u s o h j e W E B H O M E

5 WEB HOME - Johdanto Johdanto WEB HOME -järjestelmä koostuu WEB HOME -yksiköstä, joka asennetaan vapaaajan asunnon sähkökaappiin. Yksikkö on GSM DATA yhteydessä palvelimeen, johon käyttäjä saa yhteyden Internetin välityksellä. WEB HOME -yksikkö liitetään useisiin Devireg 550 -termostaatteihin. WEB HOME yksikkö on täysin yhteensopiva Devireg 550 -termostaattien kanssa. Järjestelmän toimivuutta voidaan testata ja tarkkailla asennuskohteessa. DEVI on kehittänyt tarkoitukseen Devicom configurator -ohjelman, jonka avulla WEB HOME -järjestelmän toimivuus voidaan varmistaa vapaa-ajan asunnon jäädessä tyhjilleen. Ohjelmassa on perusteellinen tarkistuslista, joka ohjaa käyttäjää järjestelmällisesti asetusten läpi. Kun asetukset on käyty läpi, käyttäjä voi olla täysin varma siitä, että WEB HOME toimii oikein. WEB HOME -järjestelmän asennuksessa on neljä vaihetta, jotka on kuvattu yksityiskohtaisesti seuraavilla sivuilla. 1: WEB HOME -yksikköön liitettävien Devireg 550 -termostaattien asennus ja konfigurointi. 2: WEB HOME -yksikön asennus ja liitäntöjen tekeminen (esim. termostaatit, murtohälyttimet ja vedenlämmitin). 3: WEB HOME -järjestelmän konfigurointi kannettavan tietokoneen avulla. 4: Käyttäjätunnuksen lukeminen ja ilmoittaminen asiakkaalle. Käyttäjätunnusta käytetään kirjauduttaessa WEB HOME -sivustoon Internetissä. 1

6 A s e n n u s o h j e W E B H O M E 1: Termostaattien asennus Termostaattien sijoittamista koskevat suositukset Kun Devireg 550:ssa käytetään huoneanturia, asennuskorkeus on tavallisesti cm. Termostaattia ei saa sijoittaa paikkoihin, jossa se on alttiina kosteudelle. Vältä termostaatin sijoittamista ovien ja tuuletusikkunoiden läheisyyteen. 2

7 1 WEB HOME Vältä termostaatin sijoittamista seinälle, jolla lämpövaikutus on voimakasta. Termostaattia ei saa sijoittaa paikkaan, jossa se on verhojen, pyyhkeiden tai muiden vastaavien peitossa. Jos huone on pieni ja ilmavaihto riittämätön (esim. kylpyhuone) tulee devireg 550 asentaa huoneen ulkopuolelle ja käyttää pelkästään lattia-anturia (FS). 3

8 A s e n n u s o h j e W E B H O M E Devireg 550 -termostaatin asennus Vapauta etulevy painamalla varovasti yläosassa olevaa vapautustappia (keskimmäinen reikä). 2 Irrota etulevy. 3 Löysää ruuveja (yksi kummallakin puolella). 4 Irrota näyttömoduuli varovasti. 5 Irrota kehys termostaatista

9 1: Termostaattien asennus 6 Tee termostaatin liitännät. Koska Devireg 550:aa ei ole varustettu maadoitusliitännällä, virtalähteeseen kytketty lämpökaapelin suojamaa tulee maadoittaa erillisellä kytkentäliittimellä. Lämpövastus Enimmäiskuormitus 16 A Virtaliitäntä V 50/60 Hz Väyläliitäntä NTC-lattia-anturi Väyläliitäntä NTC-lattia-anturi 5

10 A s e n n u s o h j e W E B H O M E 5 Devireg 550:n asennuksen yhteydessä valitaan käytettävä anturityyppi. Valittavana on kolme vaihtoehtoa: Vain lattia-anturi toiminto (FS): Tasainen lattialämpö esimerkiksi kylpyhuoneessa tai muissa tiloissa, joissa usein liikutaan paljain jaloin. Asenna lattia-anturi ja valitse perusasetuksista lattia-anturi (ks. sivu 9). Yhdistelmäanturi toiminto (rfs): Tasainen huoneen lämpötila olohuoneissa ja muissa vastaavissa tiloissa. Lattia-anturi toimii lattian max.lämpötilan rajoittimena. Asenna lattia-anturi ja valitse perusasetuksista lattia- ja huoneanturi (ks. sivu 9). Huoneanturi toiminto (rs): Lattia-anturia ei ole eikä sitä voida asentaa. Valitse perusasetuksista huoneanturi (ks. sivu 9). Lattialämmityksessä suositellaan aina käytettäväksi lattia-anturia. Jos lämpökaapeli on asennettu puupintojen tai muiden lämpötilaherkkien materiaalien alle tai päälle, Devireg 550:aa ei saa käyttää ilman lattia-anturia. 6

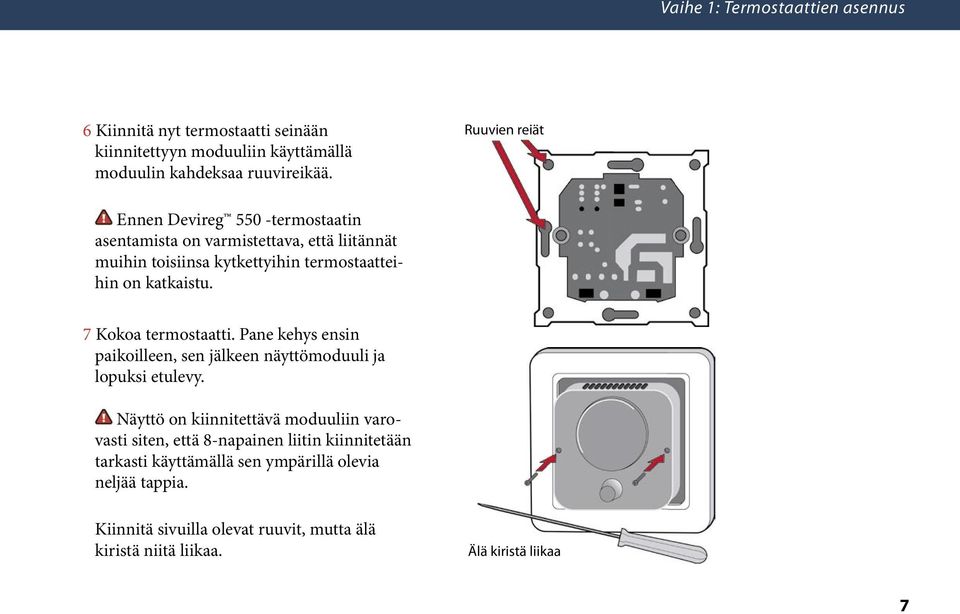

11 1: Termostaattien asennus 6 Kiinnitä nyt termostaatti seinään kiinnitettyyn moduuliin käyttämällä moduulin kahdeksaa ruuvireikää. Ruuvien reiät Ennen Devireg 550 -termostaatin asentamista on varmistettava, että liitännät muihin toisiinsa kytkettyihin termostaatteihin on katkaistu. 7 Kokoa termostaatti. Pane kehys ensin paikoilleen, sen jälkeen näyttömoduuli ja lopuksi etulevy. Näyttö on kiinnitettävä moduuliin varovasti siten, että 8-napainen liitin kiinnitetään tarkasti käyttämällä sen ympärillä olevia neljää tappia. Kiinnitä sivuilla olevat ruuvit, mutta älä kiristä niitä liikaa. Älä kiristä liikaa 7

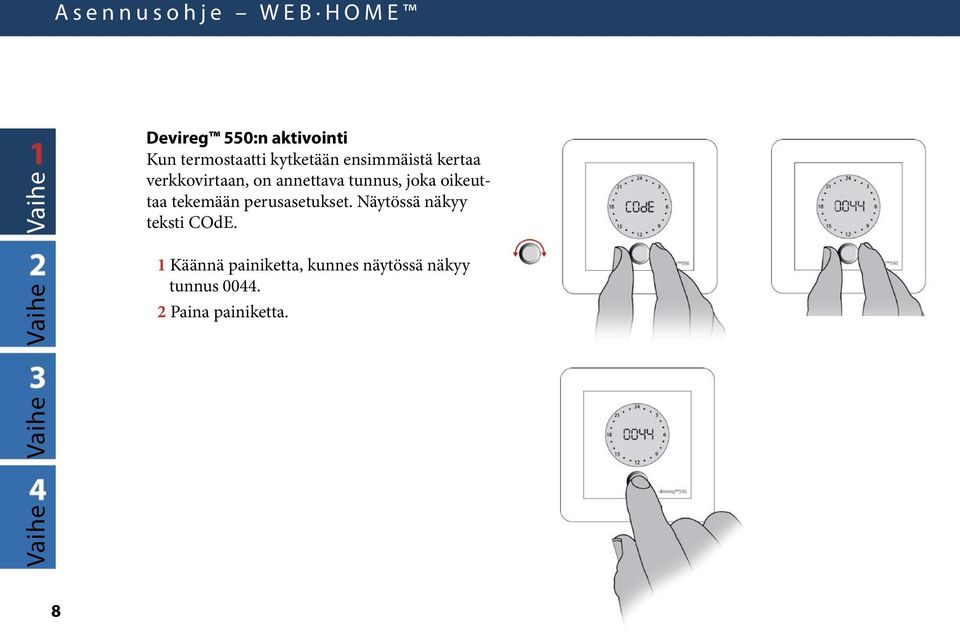

12 A s e n n u s o h j e W E B H O M E Devireg 550:n aktivointi Kun termostaatti kytketään ensimmäistä kertaa verkkovirtaan, on annettava tunnus, joka oikeuttaa tekemään perusasetukset. Näytössä näkyy teksti COdE. 1 Käännä painiketta, kunnes näytössä näkyy tunnus Paina painiketta. 8

13 1: Termostaattien asennus 3 Valitse lämmitysjärjestelmän käyttämä(t) anturi(t): Devireg 550 voi käyttää kahta anturia: sisäistä huoneanturia ulkoista, lattiaan asennettavaa lattia-anturia. Käännä painiketta ja valitse jokin seuraavista: huoneanturi (rs) lattia-anturi (FS) huone- ja lattia-anturi (rfs). 4 Vahvista valinta painamalla painiketta. Jos Devireg 550 käyttää vain lattia-anturia, näytössä ei näytetä kyseisellä hetkellä vallitsevaa lämpötilaa ( ), vaan luku asteikolta Jos lämpökaapeli on asennettu puupintojen alle tai päälle, on aina käytettävä lattia-anturia (FS) tai huone- ja lattia-anturia (rfs). 9

14 A s e n n u s o h j e W E B H O M E Perusasetusten muuttaminen Perusasetuksia muutetaan seuraavalla tavalla: 1 Paina painiketta 12 sekunnin ajan. Näytössä näkyy teksti COdE. 2 Käännä painiketta valitaksesi tunnuksen. 12 s 3 Käännä, kunnes näytössä näkyy tunnus Paina painiketta. 10

15 1: Termostaattien asennus Pääset nyt muuttamaan perusasetuksia. Käytössä ovat seuraavat valikkokohdat: Asetus Väylätyyppi Lämpötilan näyttö Anturi Lattian maksimilämpötila Lämpötilan kalibrointi Lämpötilan pudotus Kellon näytön valinta Näytön näkymä ALO C OF FS L O Jokaisessa valikossa voit tehdä muutoksia asetuksiin (painiketta ensin kääntämällä ja sitten painamalla). Voit siirtyä seuraavaan kohtaan painamalla painiketta (samalla hyväksyt näytöllä näkyvän asetuksen). 11

16 A s e n n u s o h j e W E B H O M E Verkkotyyppi Valitse termostaatin toimintatapa: yksin (ALO = alone) ohjaavatermostaatti (MAS = master) orjatermostaatti (SLA = slave). Kaikki rakennukseen asennetut Devireg 550 -termostaatit voidaan kytkeä väylään ohjaavaksitermostaatiksi tai orjatermostaateiksi. Näin termostaattien sisäisiä asetuksia voidaan muuttaa keskitetysti. Väylässä vain yksi termostaatti voi olla ohjaavatermostaatti. Tee orjatermostaattien asetukset ensin. Lue väylän ohjeet väylän asetuksista sivulta 20. Jos et halua liittää termostaatteja väylään, valitse ALO. 1 Käännä painiketta ja valitse ALO, MAS tai SLA. 2 Vahvista valinta painamalla painiketta. Sillä, onko termostaatit määritelty ohjaavaksi-, orja- tai yksin toimiksi termostaateiksi, ei ole merkitystä myöhemmin tehtävän WEB HOME järjestelmään liittämisen kannalta. Jos valitset vaihtoehdon SLA, kaikki perusasetusten kohdat eivät ole käytettävissä. Nämä asetukset voidaan tehdä vain ohjaavasta termostaatista. 12

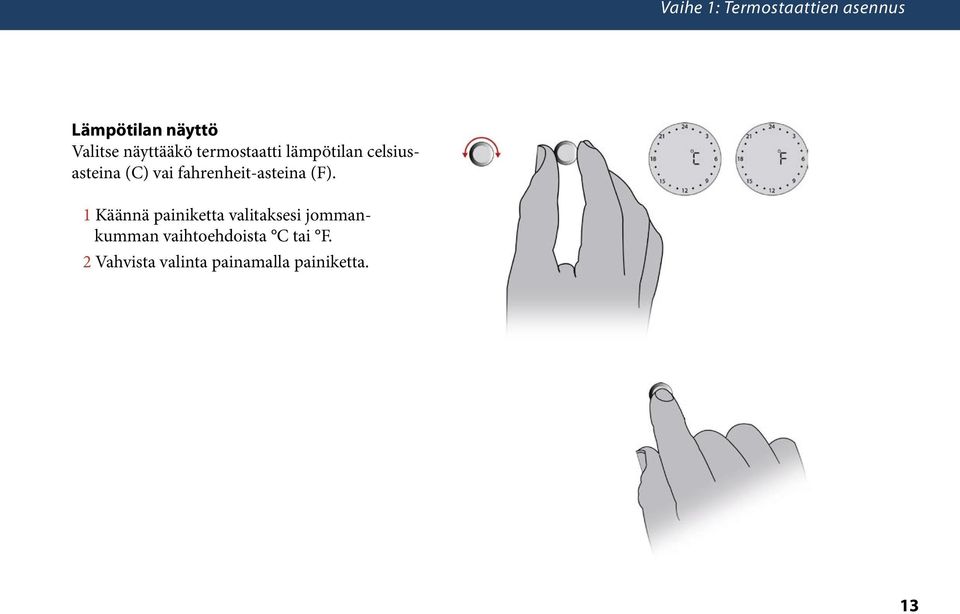

17 1: Termostaattien asennus Lämpötilan näyttö Valitse näyttääkö termostaatti lämpötilan celsiusasteina (C) vai fahrenheit-asteina (F). 1 Käännä painiketta valitaksesi jommankumman vaihtoehdoista C tai F. 2 Vahvista valinta painamalla painiketta. 13

18 A s e n n u s o h j e W E B H O M E Anturi Valitse lämmitysjärjestelmässä käytettävä(t) anturi(t). Devireg 550 voi käyttää kahta anturia, sisäistä huoneanturia ja ulkoista, lattiaan asennettavaa lattia-anturia. 1 Käännä painiketta ja valitse jokin seuraavista: huoneanturi (rs) lattia-anturi (FS) huone- ja lattia-anturi (rfs). 2 Vahvista valinta painamalla painiketta. Jos Devireg 550 käyttää vain lattia-anturia, näytössä ei näytetä kyseisellä hetkellä vallitsevaa lämpötilaa ( ), vaan luku asteikolta

19 1: Termostaattien asennus Lattian maksimilämpötila Maksimilämpötilat lattiatyypeittäin: Lattialle voidaan sen tyypin mukaan valita maksimilämpötila (Mt), jota ei saa ylittää. Säätöasteikko on C. 1 Käännä painiketta, kunnes näytössä näkyy haluttu lattian maksimilämpötila. 2 Vahvista valinta painamalla painiketta. Maksimilämpötilan tehdasasetus on 45 C, jotta ylikuumenemiselta vältyttäisiin. Puulattioilla DEVI suosittaa enimmäislämpötilaksi 30 C. Maksimilämpötilat lattiatyypeittäin: Maksimilämpötilat (Mt) erilaisilla lattiarakenteilla Lattiapinnoitteen valmistajan ilmoittama maksimi lämpötila Mt jos tuntoelin on pinnassa Mt jos tuntoelin on noin 5 cm syvyydessä Laatoitettu kipsilevylattia 30 C 30 C - Muovimatto kipsilevylattian päällä 30 C 30 C - Puulattiat (parketti, lankku, laminaatti) 27 C C C Muut (betoni, yms.) C 45 C C 15

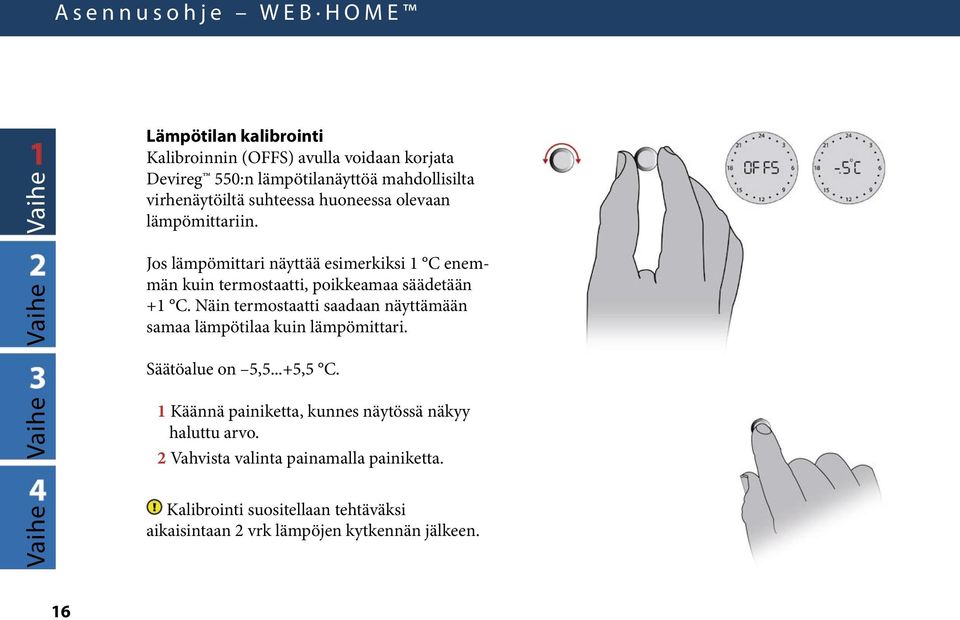

20 A s e n n u s o h j e W E B H O M E Lämpötilan kalibrointi Kalibroinnin (OFFS) avulla voidaan korjata Devireg 550:n lämpötilanäyttöä mahdollisilta virhenäytöiltä suhteessa huoneessa olevaan lämpömittariin. Jos lämpömittari näyttää esimerkiksi 1 C enemmän kuin termostaatti, poikkeamaa säädetään +1 C. Näin termostaatti saadaan näyttämään samaa lämpötilaa kuin lämpömittari. Säätöalue on 5,5...+5,5 C. 1 Käännä painiketta, kunnes näytössä näkyy haluttu arvo. 2 Vahvista valinta painamalla painiketta. Kalibrointi suositellaan tehtäväksi aikaisintaan 2 vrk lämpöjen kytkennän jälkeen. 16

21 1: Termostaattien asennus Lämpötilan pudotus Termostaatissa on pudotus/normaaliohjelman ajastin, jonka avulla se voidaan asettaa pudottamaan lämpötila esimerkiksi päivän ajaksi. Lämpötilan pudotukseksi (LO) voidaan valita astemäärä asteikolta C. Jos lämpötilaa halutaan pudottaa päivän ajaksi viisi astetta, asetukseksi valitaan 5 C. 1 Käännä painiketta valitaksesi haluamasi asetuksen. 2 Vahvista valinta painamalla painiketta. Jos käytössä on normaali huoneen lämmitys, käytetään yleensä C lämpötilan pudotusta. 17

22 A s e n n u s o h j e W E B H O M E Kellonajan näyttö (12 tuntia tai 24 tuntia) Aseta lopuksi kellonaika. Valitse käytetäänkö 12 tunnin vai 24 tunnin kelloa (suomessa 24h). 1 Käännä painiketta valitaksesi jommankumman vaihtoehdoista 12 tai Vahvista valinta painamalla painiketta. Perusasetukset on nyt tehty, ja näyttö palaa päivittäiseen käyttövalikkotilaan. Kellonajan ja yöasetuksen tarkemmat ohjeet ovat Devireg 550 -termostaatin käyttöohjeessa. 18

23 1: Termostaattien asennus Tehdasasetukset Termostaatin tehdasasetukset ovat seuraavat: Toiminto Tehdasasetus Vaihtoehdot Väylätyyppii ALO ALO (yksin), MAS (ohjaavatermostaatti) ja SLA (orjatermostaatti) Lämpötilan näyttö C C ja F Anturi Huone- ja lattia-anturi (rfs) Lattian max.lämpötila +45 C C Lämpötilan kalibrointi 0,0 C 5,5...+5,5 C Lämpötilan pudotus 5 C C Viikonpäivä 1 1, 2, 3, 4, 5, 6 ja 7 Kellonäytön valinta ja 24 tunnin kello Kellonaika --:-- --:-- Ajastus - Jopa 336/viikko Huoneanturi (rs), lattia-anturi (FS) ja huoneja lattia-anturi (rfs) 19

24 A s e n n u s o h j e W E B H O M E 20 Väyläasetukset Useita Devireg 550 -termostaatteja voidaan liittää yhteen väyläksi. Kaikki Devireg 550 -termostaatit voidaan kytkeä yhteen väyläksi, jolloin niitä voidaan ohjata ja niiden asetuksia muuttaa keskitetysti. Väylä voi sisältää enintään 32 yksikköä, yhden ohjaavan termostaatin ja 31 orjatermostaattia. Väylässä voi olla kerrallaan vain yksi ohjaavatermostaatti. Devireg 550 -termostaatti voi toimia myös itsenäisesti, vaikka se olisikin liitetty väylään. Termostaatti ei tällöin vastaa väylän kautta lähetettyihin tietoihin eikä lähetä itse tietoa väylän välityksellä. Se luetaan kuitenkin mukaan väylään, johon voi kuulua enintään 32 termostaattia. Väyläliitäntä ei vaadi erikoiskaapelia, mutta väylätieto vaatii kaksi johdinta. Johtimien ei tarvitse olla suojattuja ja napaisuus on vapaa. Ensisijaisesti DEVI suosittelee 2 x 0,75 mm² kaapelia. Pitkillä väyläpituuksilla (yli 100 m) tarvitaan 1,5 mm² kaapelia. Väyläkaapelointi voidaan suorittaa sarjamaisesti, tähtimaisesti tai sekakaapeloinnilla eli väylätiedot voidaan kytkeä esimerkiksi keskuksessa rinnan tai ketjuttaa termostaatilta toiselle. Mikäli väyläkaapeli asennetaan samaan putkeen kuin syöttökaapeli on käytettävä suurimman jänniteluokan mukaisia johtoja myös väyläkaapeloinnissa. Tällöin keskukselta johdotetaan suoraan termostaatille esim. 5 x 1,5S tai 5 x 2,5S ja käytetään ylimääräiset johtimet väyläkaapelointiin. Keskuksessa merkitään väyläkaapelointi SELKEÄSTI. Jos Devireg 550 -termostaatti on asetettu orjatermostaatiksi, seuraavia asetuksia ohjataan ohjaavasta termostaatista: kellonaika viikonpäivä C vai F 12 vai 24 tunnin kello pudotusohjelma.

25 1: Termostaattien asennus Virheilmoitukset Devireg 550 tarkkailee lämmitysjärjestelmää, termostaattia ja väylää jatkuvasti toimintavirheiden varalta. Jos virhe ilmenee, näytöllä vilkkuu virheilmoitus. Virhe ilmoitetaan numeroilla 2 7. Virheilmoitus kuitataan käymällä läpi kaikki perusasetusten kohdat (ks. sivu 10). Lattia-anturin tai anturikaapelin virhe tai termostaatin ylikuumeneminen katkaisee lämmityksen. Nro Vika Mitä tehdä 2 Nimetty ohjaavaksi/master, mutta väylästä löytyy toinenkin ohjaava yksikkö. 3 Määritelty orjayksiköksi/slave, mutta ei löydä yhtään ohjaava/master yksikköä. 4 Termostaatti on kytketynyt päältä ylilämpiämisen vuoksi. Väylässä voi olla vain yksi ohjaava/master yksikkö, nimeä muut uudelleen. Yksi yksikkö on nimettävä ohjaavaksi/master yksiköksi. Anna termostaatin jäähtyä hetki. Kuittaa sen jälkeen perusasetuksista vika pois. 5 Anturivirhe - lattia-anturissa oikosulku. Tarkista liitos / vaihda lattia-anturi. 6 Anturivirhe - katkos lattia-anturissa. Vaihda lattia-anturi. 7 Kello ei ole asetettu. Tee kellon asetukset. 21

26 A s e n n u s o h j e W E B H O M E Devireg 550 -termostaatin tekniset tiedot Lämpötila-alue (huone) Lämpötila-alue (lattia) C tai OFF C tai OFF Lattian maksimilämpötila C Käyttöjännite Ohminen kuormitus Induktiivinen kuormitus Energiankulutus Paristovarmennus V ~50/60 Hz 250 V~ 16 A cos. = 0,3 maks. <500 mw 100 tuntia Lämpötilan pudotus C Lämpötilan kalibrointi 5,5...+5,5 C Suojausluokka IP 30 Anturityyppi NTC-lattia-anturi, sisäänrakennettu huoneanturi Anturiarvo 15 kohm / 25 C 22

27 1: Termostaattien asennus Devireg 550:n liitäntäkaavio NTC-lattia-anturi Väyläliitäntä 23

28 A s e n n u s o h j e W E B H O M E 2: WEB HOME -yksikön asennus Virtalähteen kytkeminen WEB HOME -yksikkö saa virtaa siihen kytkettävästä 24 voltin yksiköstä. Kytke virtalähde WEB HOME -yksikön liittimiin 13 ja 14. Tarkista polariteetti. 24V Antenni PC-liitäntä Virtalähde WEB HOME L N Relay output/ ulostuloliitäntä Max. 2A 250V Input/ sisääntuloliitäntä analoginen tai digitalinen Termostaatti 24

29 2 WEB HOME Antennin kytkeminen WEB HOME -yksikön antenni koostuu kahdesta osasta, WEB HOME -yksikköön liitettävästä liittimestä ja johtimen ja magneettijalan käsittävästä antenniosasta. Huomaa: Magneettijalalla varustettu antenni on tarkoitettu vain sisäkäyttöön. 1 Liitä antennin osat toisiinsa. 2 Työnnä antennin liitin WEB HOME yksikön antenniliitäntään. 3 Sijoita antennin magneettijalka sopivaan paikkaan. Paina voimakkaasti! Magneettiantennin sijoittamista koskevia suosituksia: Antenni tulee sijoittaa sähkökaapin ulkopuolelle. Antenni ei saa koskettaa metalliin. Antenni on hyvä sijoittaa korkealle. 25

30 A s e n n u s o h j e W E B H O M E Antennin kytkeminen Kun WEB HOME konfiguroidaan Devicom configurator -ohjelman avulla (lisätietoja vaiheessa 3), vastaanotto-olosuhteet on testattava, jotta nähdään pitääkö antennia siirtää laadukkaan signaalin saavuttamiseksi. Noudata ensisijaisesti antennin sijoitusta koskevia suosituksia (ks. edellinen sivu). Erityisolosuhteiden vallitessa voi olla tarpeen vaihtaa antenni toiseen ja käyttää jatkokaapelia. Ota yhteys tukipalveluun (ks. sivu 30). Antenni voidaan sijoittaa sekä ulko- että sisätiloihin. Jos käytetään lisäantennia, se tulee liittää WEB HOME -yksikköön asianmukaisella liitososalla. 26

31 2: WEB HOME -yksikön asennus Devireg 550 -termostaattien kytkeminen Liitä Devireg 550 väylä WEB HOME -yksikön devinet-liittimiin (11 ja 12). Termostaattien liittämisessä käytettävän kaapelin tulee olla vähintään 0,75 mm² paksua. WEB HOME -yksikköön voidaan liittää enintään 31 toisiinsa kytkettyä Devireg 550 -termostaattia, sillä WEB HOME tunnistetaan yhdeksi yksiköksi. NTC-lattia-anturi Väyläliitäntä 27

32 A s e n n u s o h j e W E B H O M E Releen output/ulostuloliitännän käyttäminen WEB HOME -yksikön releen output/ulostuloliitäntään voidaan liittää esimerkiksi vedenlämmitin, pihavalaistus. Kytke lisäyksikkö (esimerkiksi vedenlämmitin) WEB HOME -yksikön liittimiin 1 ja 2. Turvallisuussyistä releen output/ulostuloliitäntään ei saa kytkeä mitään sellaista, joka voi aiheuttaa vaaratilanteen, kuten sytyttää tulipalon (pyyhe lämpöpatterilla, jossa ei ole ylikuumenemissuojaa), kytkeä päälle laitteita (esimerkiksi kiukaan saunassa, jossa voi olla pyykkiä kuivumassa). Maks. 2A WEB HOME Esim. vedenlämmitin 28

33 2: WEB HOME -yksikön asennus Input/sisääntuloliitännän käyttäminen WEB HOME -yksikön input/sisääntuloliitäntään voidaan kytkeä lämpötila-anturi tai esimerkiksi murtohälytin. Kun WEB HOME yksikkö myöhemmin konfiguroidaan (Devicom configurator-ohjelman avulla), valitaan input/ sisääntuloliitännän asetukseksi joko lämpötilaanturi tai digitaalinen tuloliitäntä (ks. sivu 43). Jos input/sisääntuloliitäntää halutaan käyttää lämpötilan mittaamiseen, lämpötila-anturi valitaan asetuksista. Lämpötila-anturiksi input/ sisääntuloliitäntään voidaan kytkeä mm. DEVIn vakiotermostaatin 3 metrin NTC-lattia-anturi. Ota yhteyttä tukipalveluun (ks. sivu 30). Jos sisääntuloliitäntään halutaan liittää murtohälytin, asetuksista valitaan digitaalinen tuloliitäntä. Lämpötila-anturi, murtohälytin ja muut vastaavat laitteet kytketään WEB HOME -yksikön liittimiin 7 ja 8. 29

34 A s e n n u s o h j e W E B H O M E Tukipalvelu Jos tarvitset tukea WEB HOME -yksikön käytössä, ota yhteyttä: DEVI Oy Rataskuja NUMMELA Puhelin: Faksi: Sähköposti: finland@devi.fi Muita WEB HOME -yksikön liitäntämahdollisuuksia WEB HOME -yksikköön on mahdollista liittää monia laitteita ja laajennuksia. Lue lisää osiosta Muita WEB HOME -yksikön liitäntämahdollisuuksia. WEB HOME -yksikön varaparisto WEB HOME -yksikkö on paristovarmennettu, jolloin käyttäjä saa ilmoituksen virran katkeamisesta. WEB HOME -yksikön paristo on tarkoitettu vain WEB HOME -yksikössä käytettäväksi ja vain hätätapauksiin (esim. sähkökatko). Virransyöttö paristosta lakkaa, kun hätätapaus on ohi. Varakäynnin aikana järjestelmä ei anna tietoja mahdollisista WEB HOME -yksikköön kytkettyjen ulkoisten laitteiden (esim. murtohälytin) virheistä. SIM-kortti WEB HOME -yksikön SIM-kortti on koodattu vain järjestelmän käyttöön, eikä sitä voi käyttää matkapuhelimessa. 30

35 2: WEB HOME -yksikön asennus WEB HOME -yksikön tekniset tiedot Virrankulutus Rele: Ohminen kuormitus Induktiivinen kuormitus Suojausluokka IP20 Maks. 3 W ~250 V ~ 2 A 1 A (tehokerroin 0,3) Käyttölämpötila C Näyttö taustavalaistu Mitat 2 x 16 merkin näyttö S x K x L 53 x 86 x 105 mm Virtalähteen tekniset tiedot Tulojännite 230 VAC +10 % / 20 % Lähtöjännite Lähtöteho Suojausluokka: 24 VDC 24 W IP20 Käyttölämpötila C Mitat S x K x L 53 x 86 x 70 mm 31

36 A s e n n u s o h j e W E B H O M E 3: WEB HOME -yksikön konfigurointi Kannettavan tietokoneen liittäminen WEB HOME -yksikköön 1 Sulje tietokone. 2 Kiinnitä PC-kaapeli WEB HOME -yksikön liitäntään. 3 Kiinnitä kaapeli tietokoneen sarjaporttiin. Jos kannettavassa tietokoneessa ei ole sarjaporttia, voidaan käyttää sarja-usbsovitinta. Sovittimen voit hankkia esim. tietokoneita myyvistä liikkeistä. Ota yhteyttä tukipalveluun (ks. sivu 30). 32

37 3 WEB HOME Devicom configurator -ohjelman asentaminen tietokoneelle 1 Käynnistä tietokone. 2 Pane Devicom configurator -ohjelman sisältävä CD-levy CD-asemaan. Devicom configurator -ohjelman asennusapuohjelma käynnistyy automaattisesti. Näytölle tulee valintaikkuna, jossa sinut toivotetaan tervetulleeksi asennukseen. Jos tietokoneella ei ole Microsoft.NET Framework 1.1 Packagea, asennus asentaa sen ennen Devicom configurator -ohjelman asennusta. 3 Napsauta painiketta Next. 33

38 A s e n n u s o h j e W E B H O M E 4 Seuraavassa valintaikkunassa voit valita kansion, johon Devicom configurator asennetaan. Asennus ehdottaa kansiota, johon ohjelmat tavallisesti asennetaan. Asennuksen ehdottama kohdekansio on yleensä sopiva. Voit myös valita, keillä tietokoneen käyttäjistä on oikeus käyttää ohjelmaa. Jos valitset vaihtoehdon Just me, ohjelmaa voi käyttää vain kyseisestä käyttäjätilistä. Jos valitset Everyone, ohjelma on käytettävissä kaikista käyttäjätileistä. Napsauta painiketta Next. 5 Käynnistä Devicom configurator -ohjelman asennus napsauttamalla painiketta Next. 34

39 3: WEB HOME -yksikön konfigurointi 6 Kun asennus on valmis, näytölle tulee asiasta kertova valintaikkuna Napsauta painiketta Close. Devicom configurator -ohjelman pikakuvake lisätään automaattisesti tietokoneen työpöydälle. 35

40 A s e n n u s o h j e W E B H O M E Devicom configurator -ohjelman käynnistäminen Napsauta työpöydällä olevaa Devicom configurator -kuvaketta. Näytölle tulee Devicom configurator -ohjelman ohjelmaikkuna. Devicom configurator -ohjelman kielen valinta Jos haluat vaihtaa ohjelman kieleksi jonkin muun kuin sen, jonka lippu näkyy ohjelmaikkunan valikkorivillä, napsauta lippua ja valitse haluamasi kieli. WEB HOME -yksikön konfiguroinnin aloittaminen Napsauta painiketta Avaa. 36

41 3: WEB HOME -yksikön konfigurointi Näytölle tulee Devicom WEB HOME -ikkuna, josta WEB HOME -yksikkö voidaan konfiguroida. Ikkunan vasemmasta reunasta voit selata WEB HOME -järjestelmään liitettyjä yksiköitä. Kohteet avataan plusmerkkiä napsauttamalla ja suljetaan miinusmerkkiä napsauttamalla. Oikealla puolella olevassa osiossa näkyvät ikkunan vasemmasta osasta valitun kohteen tiedot. Ikkunan alareunassa näkyy luettelo tehtävistä, jotka on suoritettava WEB HOME -järjestelmää konfiguroitaessa. 37

42 A s e n n u s o h j e W E B H O M E Talon nimeäminen 1 Napsauta ikkunan vasemmassa osiossa kohtaa WEB HOME. Kentässä Talon nimi näkyy numerosarja, joka on kyseisen WEB HOME -yksikön tunniste. 2 Poista numerosarja ja kirjoita sen tilalle Talon nimi -kenttään haluamasi nimi. 3 Napsauta painiketta Tallenna. 38

43 3: WEB HOME -yksikön konfigurointi Termostaattien nimeäminen 1 Ikkunan vasemmassa osassa kohdan Devireg 550 -järjestelmä alla näkyvät kaikki talon WEB HOME -yksikköön liitetyt termostaatit. Jokaisella termostaatilla on oma, yksilöllinen tunnisteensa. Tarkista, että luettelossa on yhtä monta termostaattia kuin taloon on asennettu. Luettelossa eivät näy termostaatit, joita ei ole liitetty WEB HOME -väylään. 39

44 A s e n n u s o h j e W E B H O M E 2 Ennen kuin termostaatti voidaan nimetä, se on kytkettävä pois päältä. Valitse termostaatti talosta ja kytke se pois päältä. Jotta termostaatti voidaan kytkeä päältä, pudotus/normaaliohjelman ajastin tulee kytkeä pois, jolloin kellosymboli ei enää näy näytöllä. Kellokehällä näkyy pieniä mustia neliöitä. Käännä termostaatin painiketta vasemmalle niin kauan, kunnes näytössä näkyy teksti OFF. Termostaatti on nyt kytketty pois päältä, ja se on merkitty Devicom configurator -ohjelman termostaattiluettelossa keltaisella symbolilla. 3 Napsauta termostaattia, jonka kohdalla on keltainen symboli. 4 Poista kentästä Kuvaus termostaatin tunnistenumero ja kirjoita sen tilalle ymmärrettävä nimi (esim. huone, jossa termostaatti sijaitsee). Jos termostaatti kytketään pois toiminnasta (oletusasetuksena on, että termostaatti toimii) poistamalla valintamerkki kohdasta Toimiva, termostaatti ei enää näy luettelossa eikä sen asetuksia voida muuttaa WEB HOME -järjestelmän Internet-palvelusta. 40

45 3: WEB HOME -yksikön konfigurointi Kohdassa Tietoja näkyvät kyseisen termostaatin tiedot, kuten devinetin tila ja laatu (vianetsintää varten) sekä kyseisessä huoneessa vallitseva lämpötila. 5 Tarkempaa tietoa termostaatista (esimerkiksi sen yksilöllisen tunnisteen ja version) saat selville napsauttamalla painiketta Tietoja. Esiin tulee tällöin ikkuna, joka sisältää termostaatin tiedot. 6 Tallenna lopuksi tekemäsi muutokset napsauttamalla painiketta Tallenna. Termostaatille antamasi nimi näkyy nyt ikkunan vasemmassa reunassa olevassa luettelossa, ja sen vieressä oleva symboli on vihreä. 7 Muista kytkeä ajastin ja termostaatti uudelleen päälle. Nimeä muut luettelossa olevat termostaatit toistamalla kohdat 1 6. Kun olet nimennyt kaikki termostaatit, tehtävä merkitään suoritetuksi ikkunan alalaidassa olevassa tehtäväluettelossa. 41

46 A s e n n u s o h j e W E B H O M E Input/sisääntulon aktivointi ja nimeäminen 1 Valitse Input/sisääntulo/-output/ulostulo. 2 Napsauta kohtaa Lämpötila-anturi. Anturin tiedot näkyvät ikkunan oikeassa osassa. 3 Ota lämpötila-anturi käyttöön lisäämällä valintamerkki kohtaan Toimiva. 4 Kirjoita lämpötila-anturin nimi kenttään Kuvaus. 5 Tallenna muutokset napsauttamalla painiketta Tallenna tai jatka muuttamalla input/ sisääntulon hälytysasetuksia (ks. seuraava sivu). 42

47 3: WEB HOME -yksikön konfigurointi Input/sisääntulotyypin valinta Input/sisääntulon hälytysasetuksia määritettäessä valitaan ensin input/sisääntulon tyyppi: Digitaalinen anturi (On/Off-tuloliitäntä) esim. kolmannen osapuolen toimittama murtohälyttimen hälytysrele. Lämpötila-anturi (analoginen) lämpötilan mittaamiseen (esim. DEVIn vakiotermostaatin lattia-anturin avulla). 43

48 A s e n n u s o h j e W E B H O M E Lämpötila-anturin hälytysasetukset 1 Valitse Lämpötila-anturi kohdasta Input/ sisääntulon asetukset. 2 Valitse yksi seuraavista hälytysasetuksista: Pois käytöstä, hälytyksiä ei lähetetä. Lähetä hälytys, jos input/sisääntulon arvo on PIENEMPI kuin määritelty hälytysraja. Lähetä hälytys, jos input/sisääntulon arvo on SUUREMPI kuin määritelty hälytysraja 3 Merkitse hälytysraja lukuna kenttään Hälytysraja. 4 Napsauta painiketta Tallenna. 44

49 3: WEB HOME -yksikön konfigurointi Digitaalisen anturin hälytysasetukset 1 Valitse Digitaalinen anturi kohdasta Input/sisääntulon asetukset. 2 Valitse yksi seuraavista hälytysasetuksista: Pois käytöstä, hälytyksiä ei lähetetä. Lähetä hälytys, jos input/sisääntulo vaihtuu ALHAISESTA KORKEAKSI - avautuva kosketin (sisääntuloliitäntä on katkaistu). Lähetä hälytys, jos input/sisääntulo vaihtuu KORKEASTA ALHAISEKSI - sulkeutuva kosketin (sisääntuloliitännässä on oikosulku). 3 Napsauta painiketta Tallenna. 45

50 A s e n n u s o h j e W E B H O M E Releen output/ulostulon aktivointi ja nimeäminen 1 Napsauta kohtaa Releen output/ulostulo. Tiedot näkyvät ikkunan oikeassa osassa. 2 Ota releen output/ulostulo käyttöön lisäämällä valintamerkki kohtaan Toimiva. 3 Kirjoita releen output/ulostulon nimi kenttään Kuvaus. Voit testata releen output/ulostulon toimintaa seuraavasti: Käynnistä releen output/ulostulo valitsemalla Rele PÄÄLLÄ - sulkeutuva kosketin. Kytke releen output/ulostulo pois valitsemalla Rele POIS - avautuva kosketin. 4 Napsauta painiketta Tallenna. 46

51 3: WEB HOME -yksikön konfigurointi Signaalin laadun varmistaminen Napsauta ikkunan vasemmassa osiossa kohtaa WEB HOME. Signaalin tiedot näkyvät ikkunan oikeassa osassa. Kohdasta GSM-verkon rekisteröinti / signaalin laatu voit lukea signaalin kulloisenkin laadun. Jos palkki on punaisella alueella, laatu on riittämätön, ja on varmistettava parempi signaali antennia siirtämällä (ks. seuraava sivu). Jos palkki on keltaisella alueella, on olemassa yhteyden katkeamisen vaara, ja suosittelemme toimenpiteitä signaalin saamiseksi vihreälle alueelle (ks. seuraava sivu). Jos palkki on vihreällä alueella, signaalin laatu on hyvä, eikä mitään toimenpiteitä tarvita. 47

52 A s e n n u s o h j e W E B H O M E Signaalin laadun parantaminen Signaalin laatua voidaan parantaa seuraavilla tavoilla: 1 Noudata magneettisen antennin sijoittamisesta annettuja suosituksia. Antenni tulee sijoittaa sähkökaapin ulkopuolelle. Antenni ei saa koskettaa metalliin. 2 Jos nämä toimenpiteet eivät auta, antenni kannattaa sijoittaa mahdollisimman korkealle. 3 Jos signaalin laatu ei parane, antenni voidaan joutua vaihtamaan toiseen ja lisäksi voidaan tarvita jatkokaapelia. Ota yhteyttä tukipalveluun (ks. sivu 30). Tämä antenni voidaan sijoittaa sekä ulkoettä sisätiloihin. Jos käytetään lisäantennia, se tulee liittää WEB HOME -yksikköön asianmukaisella liitososalla (ks. sivut 25 26). Jos signaalin laatu ei näilläkään toimenpiteillä parane, ota yhteyttä tukipalveluun (ks. sivu 30). 48

53 3: WEB HOME -yksikön konfigurointi Palvelinyhteyden testaaminen Tehtäväluettelon viimeinen kohta on palvelinyhteyden testaaminen. 1 Napsauta ikkunan vasemmassa osiossa kohtaa WEB HOME. 2 Napsauta painiketta Testaa palvelinyhteys. Kohdassa Tila näkyy useita viestejä, joista ensimmäisenä on Yhteyttä palvelimeen luodaan. 3 Kun yhteys on luotu, näytölle tulee Tietojavalintaikkuna, jossa lukee teksti Tietoliikenneyhteys palvelimeen onnistui. 4 Napsauta painiketta OK. Lopuksi kohdassa Tila lukee teksti Valmis. 49

54 A s e n n u s o h j e W E B H O M E Termostaattien värimerkinnät Kun termostaatti näkyy Devicom configurator -ohjelman kohdassa Devireg 550 -järjestelmä, sillä voi olla erilaisia värimerkintöjä, joilla on eri merkitys (ks. jäljempänä). Jos haluat lisätietoja termostaatista, napsauta sen nimeä tai tunnistetta ikkunan vasemmassa osassa. Tiedot näkyvät ikkunan oikeassa osassa. Harmaa: Termostaatti on kytketty pois toiminnasta Devicom configurator -ohjelmassa. Vihreä: Termostaatti toimii kuten sen pitääkin. Keltainen: Termostaatti on kytketty pois päältä (OFF). Keittiö Makuuhuone Olohuone Lastenhuone 50

55 3: WEB HOME -yksikön konfigurointi Sininen: Termostaattivirhe. Esimerkki: Termostaatti on vanhempaa versiota (aikaisempi kuin 6.02), jota WEB HOME -järjestelmä ei tue. Ratkaisu: Vaihda termostaatti uudempaan versioon. Virhe voi johtua myös siitä, että termostaatti on asetettu orjatermostaatiksi ilman, että jokin muu termostaatti on asetettu ohjaavaksitermostaatiksi. Ratkaisu: Aseta kyseinen termostaatti tilaan ALO tai aseta jokin muu termostaatti ohjaavaksitermostaatiksi (lisätietoja on väyläasetuksia käsittelevässä osiossa sivulla 20). Punainen: WEB HOME ei saa yhteyttä termostaattiin esimerkiksi termostaatin vioittumisen vuoksi. Ratkaisu: Tarkista sekä termostaatin kaapeli että termostaatti. 51

56 A s e n n u s o h j e W E B H O M E 4: Käyttäjätunnuksen lukeminen ja ilmoittaminen asiakkaalle Käyttäjätunnuksen lukeminen ja ilmoittaminen asiakkaalle Kun vaiheet 1 3 on suoritettu ja WEB HOME yksikkö on asennettu ja se toimii, on viimeiseksi luettava WEB HOME -yksiköstä kuusinumeroinen käyttäjätunnus. Tätä käyttäjätunnusta käytetään kirjauduttaessa ensimmäistä kertaa WEB HOME sivustoon Internetissä. 1 Pidä painettuna yksikön ylintä painiketta, joka on merkitty kirjaimella i. Näytöllä näkyy numerosarja. 2 Kirjoita numerosarja WEB HOME -yksikön käyttöohjeen takasivun kohtaan käyttäjätunnus. 3 Pane WEB HOME -yksikön käyttöohje kirjekuoreen ja lähetä se asiakkaalle. 4 Täytä myös takuutodistus. Käyttäjätunnus on merkitty myös yksikön takapuolelle. 52

57 D E V I - t a k u u T a k u u t o d i s t u s 4 WEB HOME Olette ostanut WEB HOME -järjestelmän, joka on osa DEVI -lämmitysjärjestelmää. Olemme varmoja siitä, että järjestelmä parantaa kotinne mukavuutta ja taloudellisuutta. Olette hankkinut DEVI -lämmitysjärjestelmän, joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. DEVI -lämmitysjärjestelmä koostuu deviflex -lämpökaapeleista tai devimat -lämpömatosta sekä devireg -termostaateista. Jos lämmitysjärjestelmässänne kaikesta huolimatta ilmenee jotakin vikaa, DEVI vastaa korjauksesta tuotevastuulakia koskevan EU-direktiivin 86/374/ETY mukaisesti. Lain mukaan DEVI myöntää deviflex -lämpökaapeleille ja devimat lämpömatoille 10 vuoden takuun sekä devireg -termostaateille 2 vuoden takuun materiaali- ja valmistusvirheiden varalta. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa DEVIn valtuuttama taho. DEVI sitoutuu korjaamaan tai toimittamaan uuden tuotteen asiakkaalle veloituksetta ja ilman, että hänelle aiheutuu tästä välillisiä kustannuksia. DEVI-takuu ei koske tapauksia, joissa kytkentätyön on suorittanut joku muu kuin valtuutettu sähköasentaja tai joissa vika johtuu tuotteen virheellisestä käsittelystä, asennuksesta tai muusta virheestä rakenteissa tai työtavoissa. Jos DEVI tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehdystä työstä. Takuu ei ole voimassa, ellei laskua tuotteiden toimituksesta ole maksettu. DEVI reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailta tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Asiakkaan nimi /kohde: Osoite: Postinro ja -toimipaikka: Puhelin: Huom: Jotta DEVI-takuu olisi voimassa, seuraavat kohdat on täytettävä! << Ks. muut ehdot. Sähköasennuksen suorittaja: Asennuspäivä: Puhelin: Tuotantokoodi: Asennusliikkeen leima/allekirjoitus: Yllä kuvattu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön. Huom: Talleta takuutodistus kohteen muiden asiakirjojen kanssa. 53

58 A s e n n u s o h j e W E B H O M E Hakemisto WEB HOME -yksikkö 24 G A ajastin 17 aktivointi, analoginen tuloliitäntä 43 antenni liittäminen 25 sijoitus ulkotilat vaihtoehdot 26, 48 anturi, anturityyppi asentaminen configurator-ohjelma 33 termostaatti 3 C CD-ROM Celcius, configurator-ohjelma, D Devicom asentaminen 33 kielen valinta 36 kuvake 36 käynnistäminen 36 digitaalinen tuloliitäntä 29, 43 F Fahrenheit GSM-verkkorekisteröinti H huoneanturi 6, 9 hälytys, hälytysasetukset sisääntuloliitäntä 43, 44, 45 I Input 43, 44, 45 K kannettava tietokone kellonajan näyttäminen 18 keskitetty konfiguroinnin tarkistuslista 37 54

59 Hakemisto konfiguroinnin tehtäväluettelo 37 käyttäjätunnus L Internetiin kirjautumista varten 52 WEB HOME -yksiköstä lukeminen 52 lattia-anturi 6, 9, 1 4, 2 9 lattian maksimilämpötilat 15 liittäminen antenni 25 hälytys 29 lämpötila-anturi 29 termostaatti 3 tietokone 32 vedenlämmitin 28 virtalähde 24 liitäntäkaavio termostaatti 21 WEB HOME 24 lukeminen, lämpötila-anturi 29, 43 hälytysasetukset 44, 45 nimeäminen ja aktivointi 42 WEB HOME -järjestelmään liittäminen 29 lämpötilan kalibrointi 16 lämpötilan mittaaminen 43 lämpötilan näyttö Celcius/Fahrenheit 13 lämpötilan pudotus 17 M Microsoft.NET Framework 1.1. Package 33 murtohälytin liittäminen 29 N nimeäminen releen ulostuloliitäntä 46 sisääntuloliitäntä 42 talo 38 termostaatit 39 näyttäminen, kellonaika 18 O ohjaavatermostaatti 12, 20 orjatermostaatti 12, 20 55

60 A s e n n u s o h j e W E B H O M E output 28, 46 P palvelin, palvelinyhteyden testaaminen 49 R releen ulostuloliitäntä nimeäminen ja aktivointi 46 testaus 46 S signaali signaalin laatu 47 sisääntuloliitäntä analoginen 43 digitaalinen 43 digitaalisen anturin hälytysasetukset 45 lämpötila-anturi 43 lämpötila-anturin hälytysasetukset 44 tyypin valinta 43 suositukset antennin sijoitus 25, 48 termostaattien sijoitus 1 säästöasetus T lämpötilan laskeminen 17 tehdasasetukset, termostaatti 19 virtalähde 31 WEB HOME -yksikkö 31 termostaatti aktivointi 8 asentaminen 3 kuvakkeet 50 liittäminen 3 liitäntäkaavio 23 nimeäminen 39 perusasetukset 9 pois kytkeminen 39 suositeltu sijoitus 1 tehdasasetukset 18 tekniset tiedot 22 tiedot 41 verkko, ohjaavatermostaatti ja orjatermostaatti 20 56

61 Hakemisto versio 50 virheet configurator-ohjelmassa 50 virheilmoitukset 21 värimerkinnät configuratorohjelmassa 50 WEB HOME -järjestelmään liittäminen 27 termostaattien ohjaus päätermostaatista 20 tiedot, termostaatti 41 tietokoneen liittäminen 32 tukipalvelu 30 tunnus Internetiin kirjautumista varten 52 WEBHOME -yksikkö 52 U ulostuloliitäntä 28 nimeäminen ja aktivointi 46 testaus 46 USB-sovitin 32 V varaparisto 30 vedenlämmitin 28, 46 verkko, verkkoasetukset 20 verkkotyyppi 12 virheilmoitukset, devireg virtalähde liittäminen 24 tekniset tiedot 31 yksin toimiva termostaatti 12 W WEB HOME sisääntuloliitännän käyttäminen 29 releen ulostuloliitännän käyttäminen 28 konfigurointi 36 tekniset tiedot 31 57

62 A s e n n u s o h j e W E B H O M E Muistiinpanot:

63

64 Tuotenumero: Versio:
