PUTKISTO TÄYTTÖJÄRJESTELMÄ. LAGOON 450 Suomi MALLI 3 HYTTIÄ E01-1/

Koko: px
Aloita esitys sivulta:

Download "PUTKISTO TÄYTTÖJÄRJESTELMÄ. LAGOON 450 Suomi MALLI 3 HYTTIÄ E01-1/"

Transkriptio

1 TÄYTTÖJÄRJESTELMÄ MALLI 3 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-01- Fichier : E01-Lagoon 450_Circuit remplissage Version 3 cabines.dft E01-1/

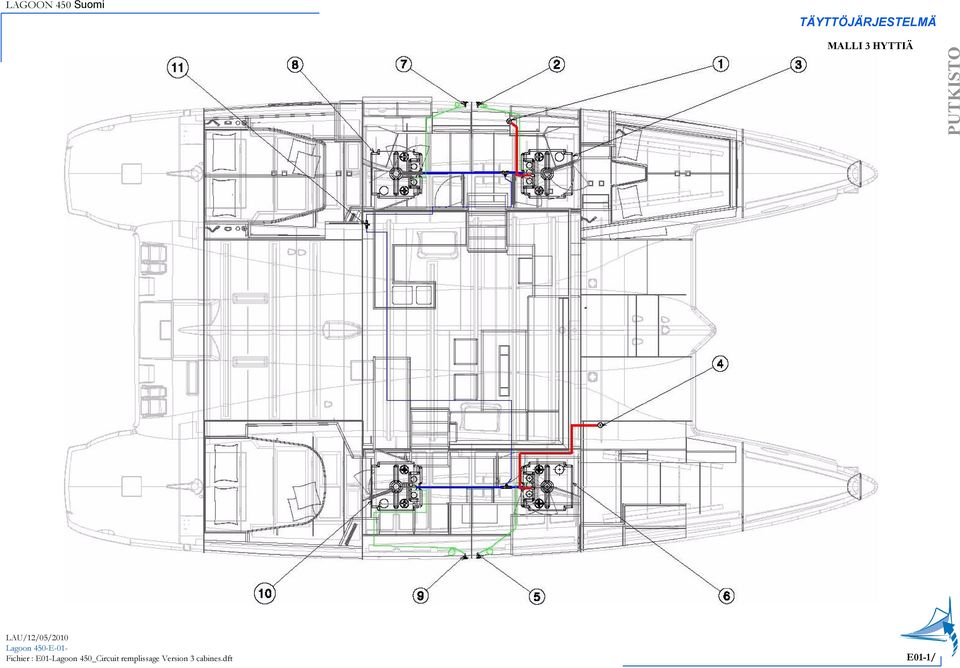

2 TÄYTTÖJÄRJESTELMÄ MALLI 3 HYTTIÄ VIITE KUVASSA 1 Täyttöhela keulan vesitankki - PB 2 Etuosan vesisäiliön huohotusventtiili - PB 3 Keulan vesitankki - PB 4 Täyttöhela keulan vesitankki - SB 5 Etuosan vesisäiliön huohotusventtiili - SB 6 Keulan vesitankki - SB 7 Takaosan vesisäiliön huohotusventtiili - PB 8 Perän vesitankki - PB 9 Takaosan vesisäiliön huohotusventtiili - SB 10 Perän vesitankki - SB 11 Tankin valintaventtiili E01-2/ LAU/12/05/2010 Lagoon 450-E-01- Fichier : E01-Lagoon 450_Circuit remplissage Version 3 cabines.dft

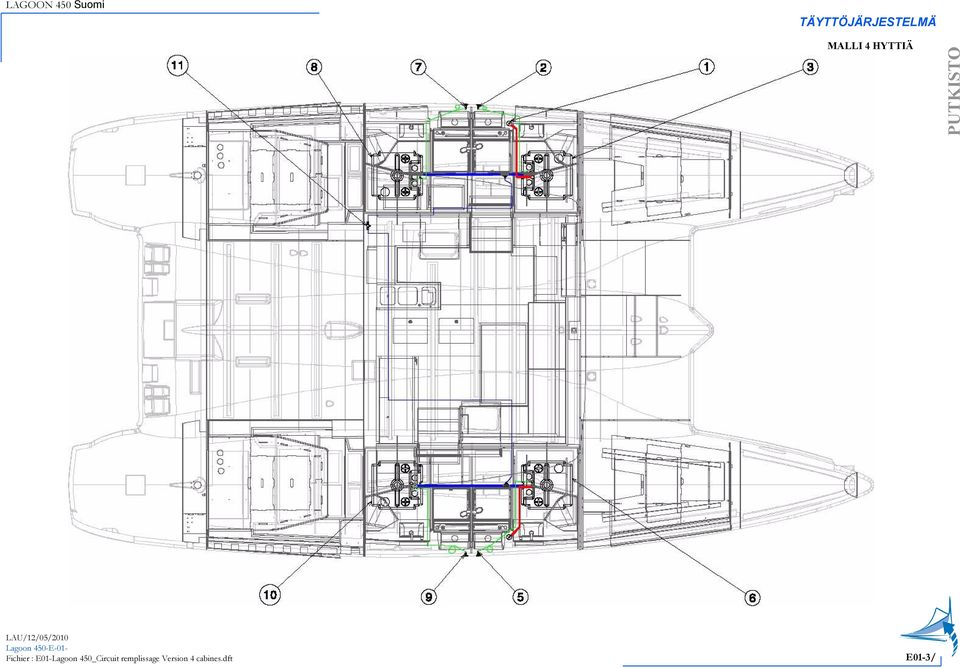

3 TÄYTTÖJÄRJESTELMÄ MALLI 4 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-01- Fichier : E01-Lagoon 450_Circuit remplissage Version 4 cabines.dft E01-3/

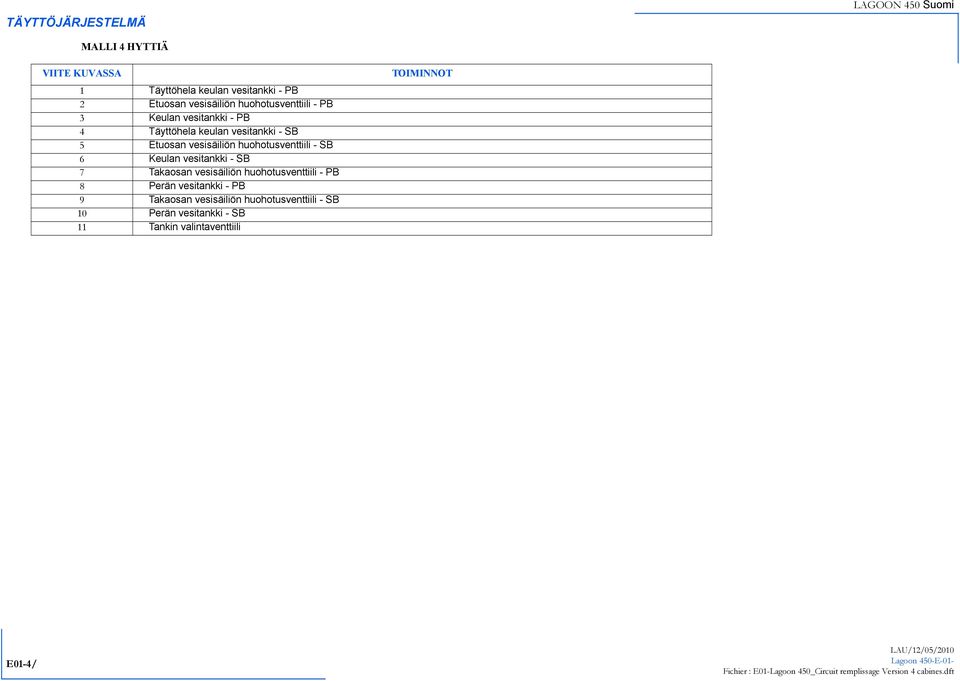

4 TÄYTTÖJÄRJESTELMÄ MALLI 4 HYTTIÄ VIITE KUVASSA 1 Täyttöhela keulan vesitankki - PB 2 Etuosan vesisäiliön huohotusventtiili - PB 3 Keulan vesitankki - PB 4 Täyttöhela keulan vesitankki - SB 5 Etuosan vesisäiliön huohotusventtiili - SB 6 Keulan vesitankki - SB 7 Takaosan vesisäiliön huohotusventtiili - PB 8 Perän vesitankki - PB 9 Takaosan vesisäiliön huohotusventtiili - SB 10 Perän vesitankki - SB 11 Tankin valintaventtiili E01-4/ LAU/12/05/2010 Lagoon 450-E-01- Fichier : E01-Lagoon 450_Circuit remplissage Version 4 cabines.dft

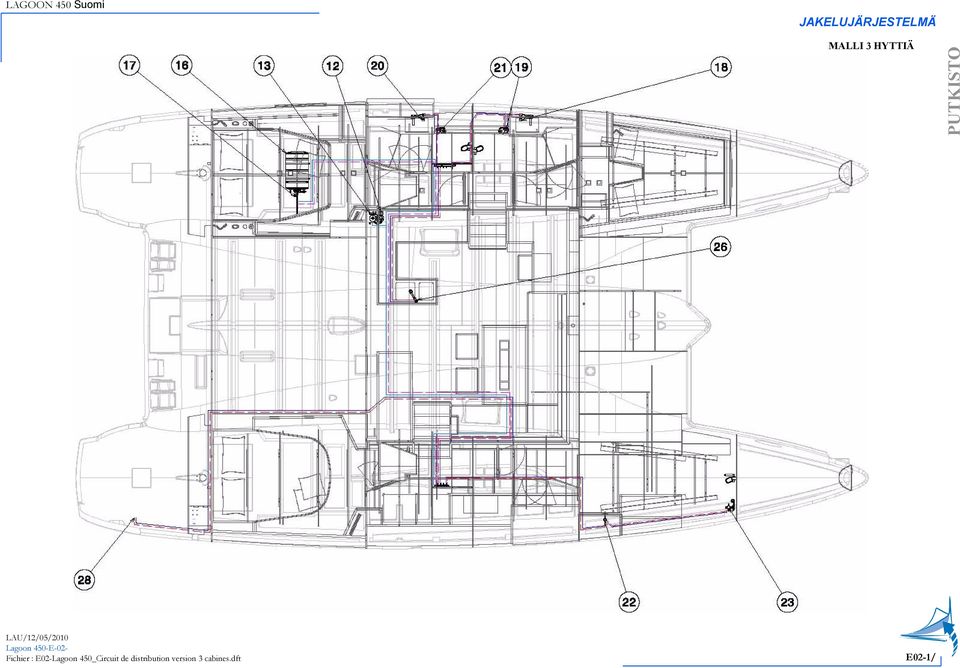

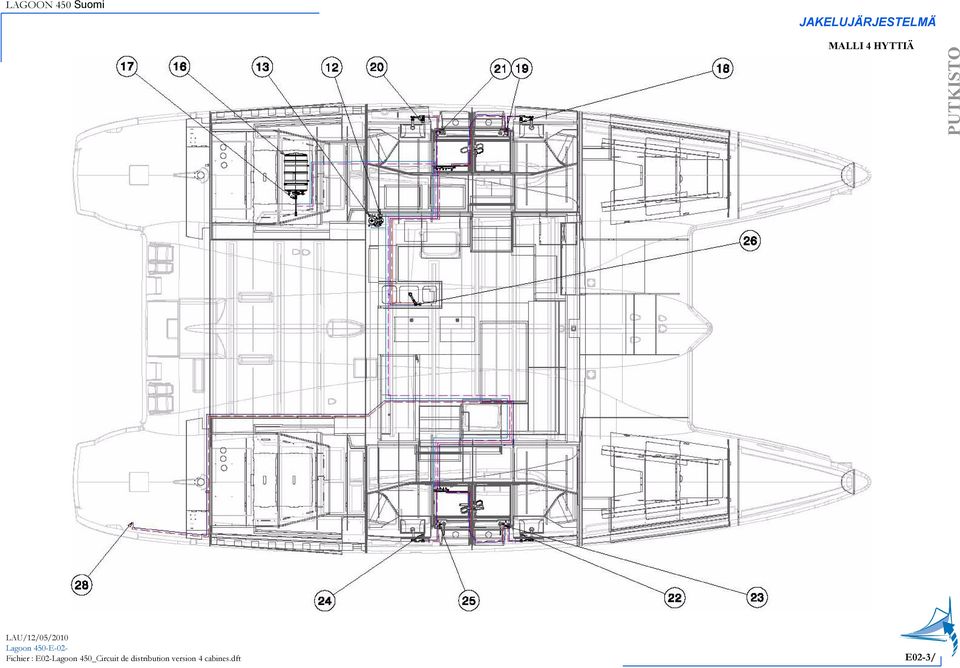

5 JAKELUJÄRJESTELMÄ MALLI 3 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-02- Fichier : E02-Lagoon 450_Circuit de distribution version 3 cabines.dft E02-1/

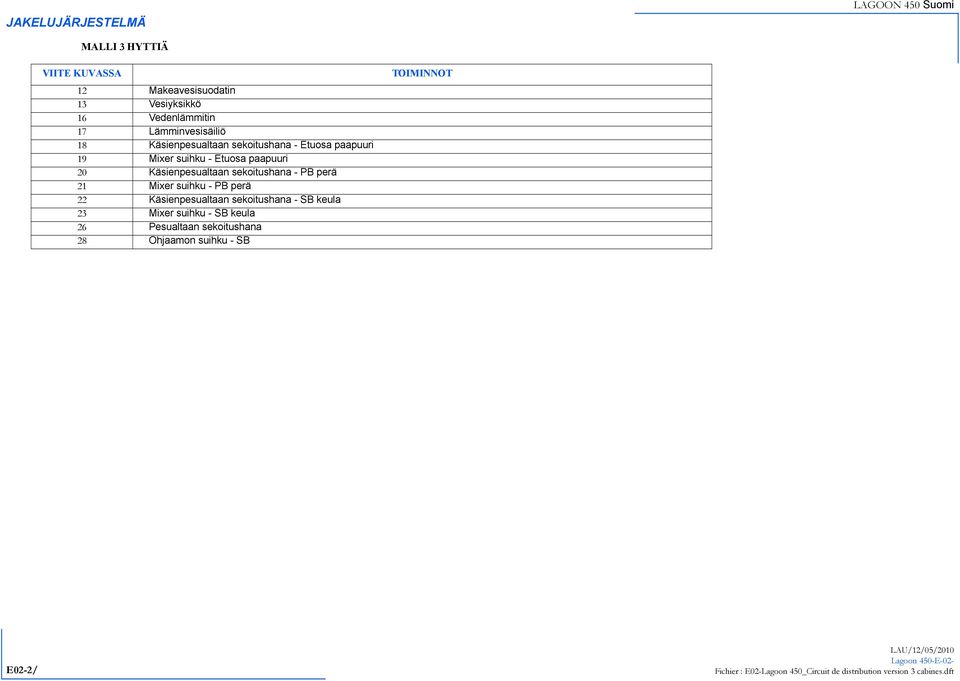

6 JAKELUJÄRJESTELMÄ MALLI 3 HYTTIÄ VIITE KUVASSA 12 Makeavesisuodatin 13 Vesiyksikkö 16 Vedenlämmitin 17 Lämminvesisäiliö 18 Käsienpesualtaan sekoitushana - Etuosa paapuuri 19 Mixer suihku - Etuosa paapuuri 20 Käsienpesualtaan sekoitushana - PB perä 21 Mixer suihku - PB perä 22 Käsienpesualtaan sekoitushana - SB keula 23 Mixer suihku - SB keula 26 Pesualtaan sekoitushana 28 Ohjaamon suihku - SB E02-2/ LAU/12/05/2010 Lagoon 450-E-02- Fichier : E02-Lagoon 450_Circuit de distribution version 3 cabines.dft

7 JAKELUJÄRJESTELMÄ MALLI 4 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-02- Fichier : E02-Lagoon 450_Circuit de distribution version 4 cabines.dft E02-3/

8 JAKELUJÄRJESTELMÄ MALLI 4 HYTTIÄ VIITE KUVASSA 12 Makeavesisuodatin 13 Vesiyksikkö 16 Vedenlämmitin 17 Lämminvesisäiliö 18 Käsienpesualtaan sekoitushana - Etuosa paapuuri 19 Mixer suihku - Etuosa paapuuri 20 Käsienpesualtaan sekoitushana - PB perä 21 Mixer suihku - PB perä 22 Käsienpesualtaan sekoitushana - SB keula 23 Mixer suihku - SB keula 26 Pesualtaan sekoitushana 28 Ohjaamon suihku - SB E02-4/ LAU/12/05/2010 Lagoon 450-E-02- Fichier : E02-Lagoon 450_Circuit de distribution version 4 cabines.dft

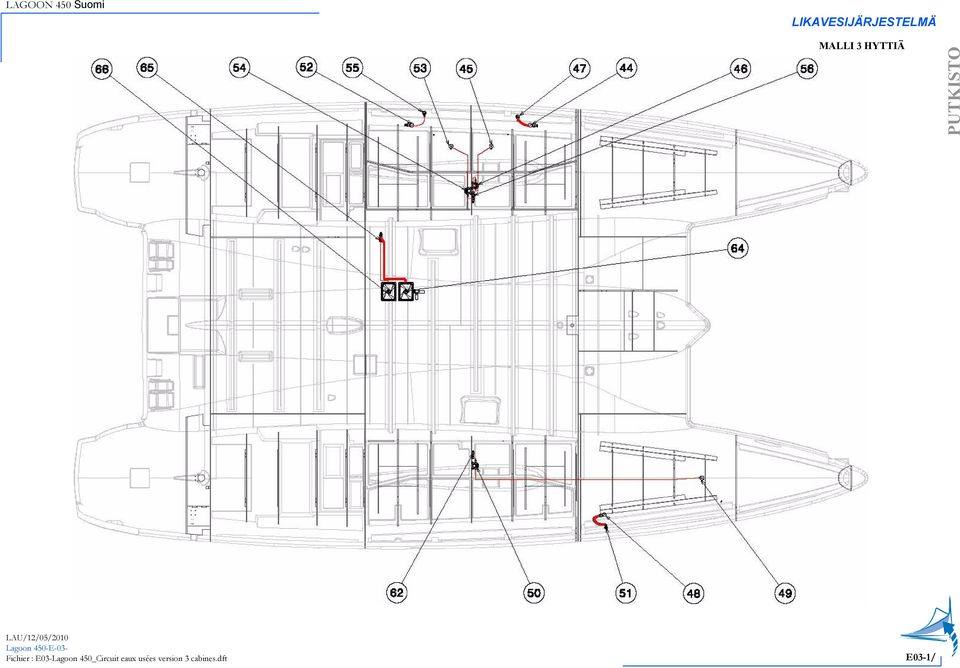

9 LIKAVESIJÄRJESTELMÄ MALLI 3 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-03- Fichier : E03-Lagoon 450_Circuit eaux usées version 3 cabines.dft E03-1/

10 LIKAVESIJÄRJESTELMÄ MALLI 3 HYTTIÄ VIITE KUVASSA 44 Lavuaarin viemäri - Etuosa paapuuri 45 Suihkun viemäri - Etuosa paapuuri 46 Suihkupumppu - Etuosa paapuuri 47 Runkoläpivienti - Etuosan pesuallas - PB 48 Lavuaarin viemäri - SB keula 49 Suihkun viemäri - SB keula 50 Suihkupumppu - SB keula 51 Runkoläpivienti - Etuosan pesuallas - SB 52 Lavuaarin viemäri - PB perä 53 Suihkun viemäri - PB perä 54 Suihkupumppu - PB perä 55 Runkoläpivienti - Takaosan pesuallas - PB 60 Kollektori - Likavedet - PB 62 Kollektori - Likavedet - SB 64 Pesualtaan viemäri 65 Runkoläpivienti poisto - Pesuallas 66 Tulppa - Kuivausteline E03-2/ LAU/12/05/2010 Lagoon 450-E-03- Fichier : E03-Lagoon 450_Circuit eaux usées version 3 cabines.dft

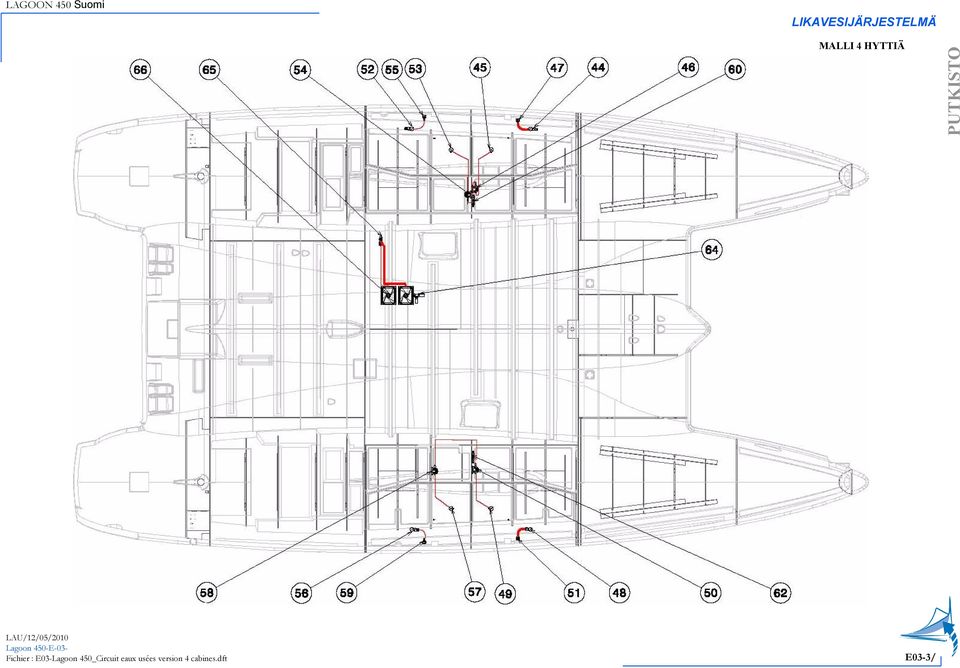

11 LIKAVESIJÄRJESTELMÄ MALLI 4 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-03- Fichier : E03-Lagoon 450_Circuit eaux usées version 4 cabines.dft E03-3/

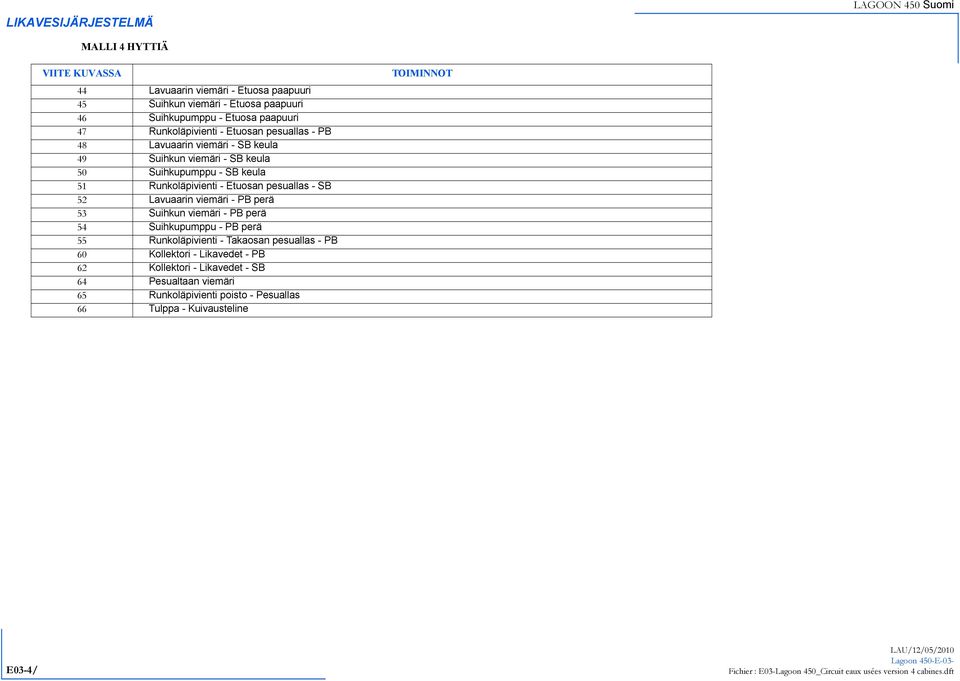

12 LIKAVESIJÄRJESTELMÄ MALLI 4 HYTTIÄ VIITE KUVASSA 44 Lavuaarin viemäri - Etuosa paapuuri 45 Suihkun viemäri - Etuosa paapuuri 46 Suihkupumppu - Etuosa paapuuri 47 Runkoläpivienti - Etuosan pesuallas - PB 48 Lavuaarin viemäri - SB keula 49 Suihkun viemäri - SB keula 50 Suihkupumppu - SB keula 51 Runkoläpivienti - Etuosan pesuallas - SB 52 Lavuaarin viemäri - PB perä 53 Suihkun viemäri - PB perä 54 Suihkupumppu - PB perä 55 Runkoläpivienti - Takaosan pesuallas - PB 60 Kollektori - Likavedet - PB 62 Kollektori - Likavedet - SB 64 Pesualtaan viemäri 65 Runkoläpivienti poisto - Pesuallas 66 Tulppa - Kuivausteline E03-4/ LAU/12/05/2010 Lagoon 450-E-03- Fichier : E03-Lagoon 450_Circuit eaux usées version 4 cabines.dft

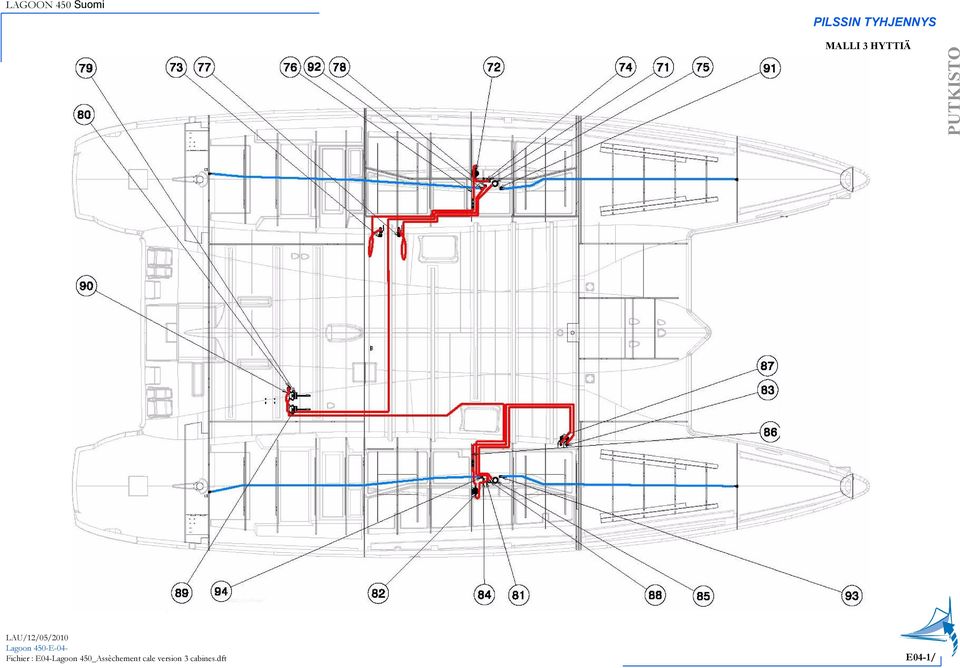

13 PILSSIN TYHJENNYS MALLI 3 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-04- Fichier : E04-Lagoon 450_Assèchement cale version 3 cabines.dft E04-1/

14 PILSSIN TYHJENNYS MALLI 3 HYTTIÄ VIITE KUVASSA 71 Sähköinen pilssipumppu siivilä satama 72 Sähköinen pilssipumppu - PB 73 Sähköpilssipumpun venttiili - PB 74 Käynnistin - Automaattinen pilssipumppu - PB 75 Automaattinen pilssipumppu - PB 76 Paluun estävä läppä - PB 77 Runkoläpivienti - Automaattinen pilssipumppu - PB 78 Suodatin - Manuaalinen pilssipumppu - PB 79 Manuaalinen pilssipumppu - PB 80 Runkoläpivienti - Manuaalinen pilssipumppu - PB 81 Sähköinen pilssipumppu siivilä oikealle 82 Sähköinen pilssipumppu - SB 83 Runkoläpivienti - Sähköinen pilssipumppu - SB 84 Käynnistin - Automaattinen pilssipumppu - SB 85 Automaattinen pilssipumppu - SB 86 Paluun estävä läppä - SB 87 Runkoläpivienti - Automaattinen pilssipumppu - SB 88 Suodatin - Manuaalinen pilssipumppu - SB 89 Manuaalinen pilssipumppu - SB 90 Runkoläpivienti - Manuaalinen pilssipumppu - SB 91 Valve huippu - Etuosa paapuuri 92 Valve huippu - PB perä 93 Valve huippu - SB keula 94 Valve huippu - Takaosa tyyrpuuri E04-2/ LAU/12/05/2010 Lagoon 450-E-04- Fichier : E04-Lagoon 450_Assèchement cale version 3 cabines.dft

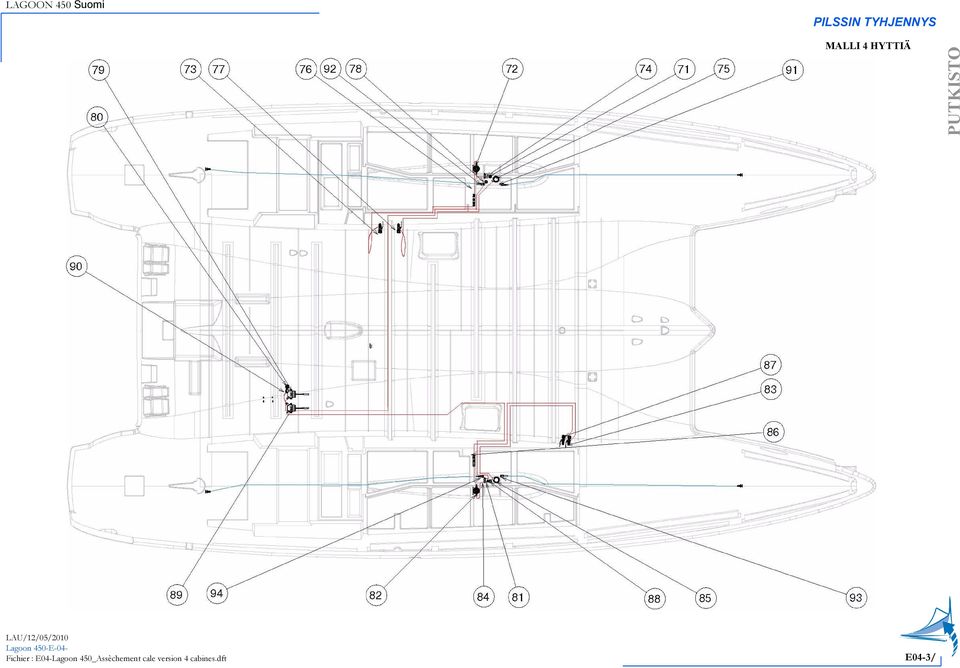

15 PILSSIN TYHJENNYS MALLI 4 HYTTIÄ PUTKISTO LAU/12/05/2010 Lagoon 450-E-04- Fichier : E04-Lagoon 450_Assèchement cale version 4 cabines.dft E04-3/

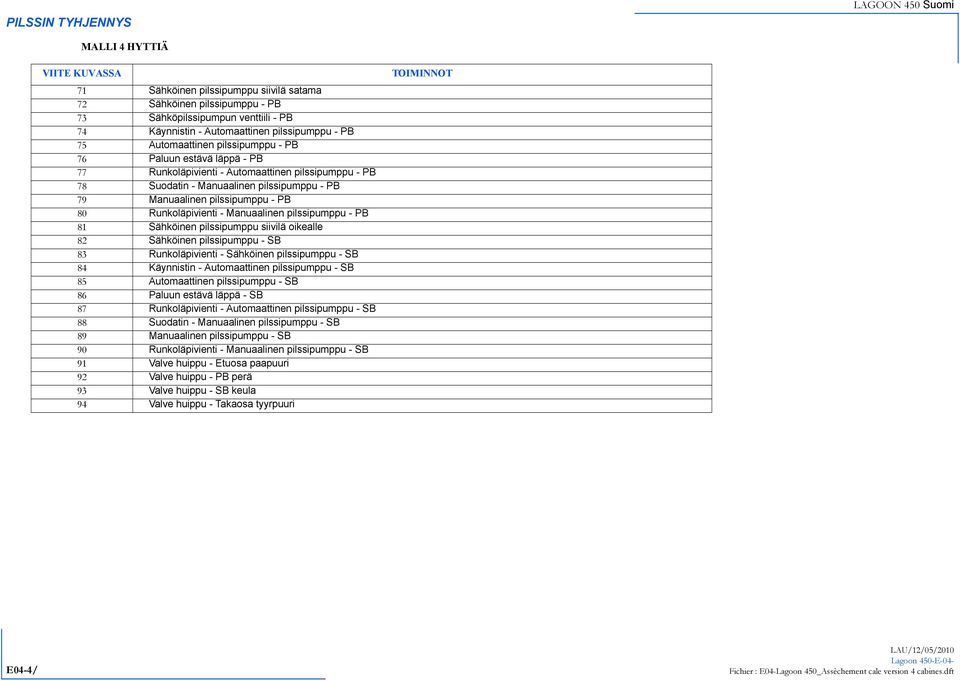

16 PILSSIN TYHJENNYS MALLI 4 HYTTIÄ VIITE KUVASSA 71 Sähköinen pilssipumppu siivilä satama 72 Sähköinen pilssipumppu - PB 73 Sähköpilssipumpun venttiili - PB 74 Käynnistin - Automaattinen pilssipumppu - PB 75 Automaattinen pilssipumppu - PB 76 Paluun estävä läppä - PB 77 Runkoläpivienti - Automaattinen pilssipumppu - PB 78 Suodatin - Manuaalinen pilssipumppu - PB 79 Manuaalinen pilssipumppu - PB 80 Runkoläpivienti - Manuaalinen pilssipumppu - PB 81 Sähköinen pilssipumppu siivilä oikealle 82 Sähköinen pilssipumppu - SB 83 Runkoläpivienti - Sähköinen pilssipumppu - SB 84 Käynnistin - Automaattinen pilssipumppu - SB 85 Automaattinen pilssipumppu - SB 86 Paluun estävä läppä - SB 87 Runkoläpivienti - Automaattinen pilssipumppu - SB 88 Suodatin - Manuaalinen pilssipumppu - SB 89 Manuaalinen pilssipumppu - SB 90 Runkoläpivienti - Manuaalinen pilssipumppu - SB 91 Valve huippu - Etuosa paapuuri 92 Valve huippu - PB perä 93 Valve huippu - SB keula 94 Valve huippu - Takaosa tyyrpuuri E04-4/ LAU/12/05/2010 Lagoon 450-E-04- Fichier : E04-Lagoon 450_Assèchement cale version 4 cabines.dft

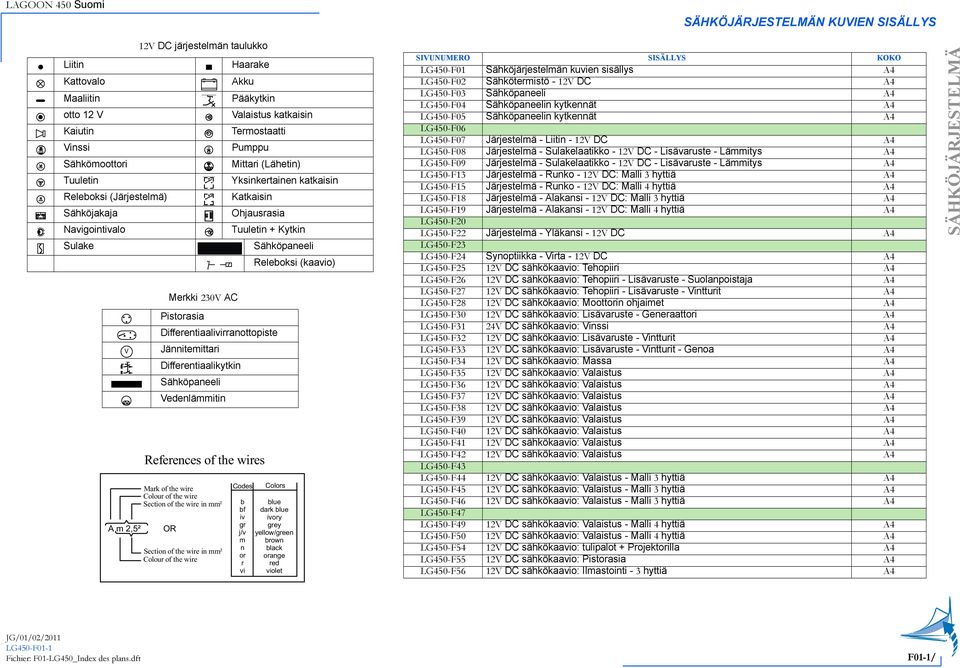

17 G +1 2 V Ma sse Masse Masse Niveau 3 Niveau 4 SÄHKÖJÄRJESTELMÄN KUVIEN SISÄLLYS Liitin Kattovalo Maaliitin otto 12 V Kaiutin Vinssi Sähkömoottori Tuuletin Releboksi (Järjestelmä) Sähköjakaja Navigointivalo Sulake V A m 2,5² 12V DC järjestelmän taulukko Merkki 230V AC M Niveau 1 Niveau 2 Pistorasia Differentiaalivirranottopiste Jännitemittari Differentiaalikytkin Sähköpaneeli Vedenlämmitin References of the wires Mark of the wire Colour of the wire Section of the wire in mm² OR Section of the wire in mm² Colour of the wire Haarake Akku Pääkytkin Valaistus katkaisin Termostaatti Pumppu Mittari (Lähetin) Yksinkertainen katkaisin Katkaisin Ohjausrasia Tuuletin + Kytkin Sähköpaneeli Releboksi (kaavio) Codes b bf iv gr j/v m n or r vi Colors blue dark blue ivory grey yellow/green brown black orange red violet SIVUNUMERO SISÄLLYS KOKO LG450-F01 Sähköjärjestelmän kuvien sisällys A4 LG450-F02 Sähkötermistö - 12V DC A4 LG450-F03 Sähköpaneeli A4 LG450-F04 Sähköpaneelin kytkennät A4 LG450-F05 Sähköpaneelin kytkennät A4 LG450-F06 LG450-F07 Järjestelmä - Liitin - 12V DC A4 LG450-F08 Järjestelmä - Sulakelaatikko - 12V DC - Lisävaruste - Lämmitys A4 LG450-F09 Järjestelmä - Sulakelaatikko - 12V DC - Lisävaruste - Lämmitys A4 LG450-F13 Järjestelmä - Runko - 12V DC: Malli 3 hyttiä A4 LG450-F15 Järjestelmä - Runko - 12V DC: Malli 4 hyttiä A4 LG450-F18 Järjestelmä - Alakansi - 12V DC: Malli 3 hyttiä A4 LG450-F19 Järjestelmä - Alakansi - 12V DC: Malli 4 hyttiä A4 LG450-F20 LG450-F22 Järjestelmä - Yläkansi - 12V DC A4 LG450-F23 LG450-F24 Synoptiikka - Virta - 12V DC A4 LG450-F25 12V DC sähkökaavio: Tehopiiri A4 LG450-F26 12V DC sähkökaavio: Tehopiiri - Lisävaruste - Suolanpoistaja A4 LG450-F27 12V DC sähkökaavio: Tehopiiri - Lisävaruste - Vintturit A4 LG450-F28 12V DC sähkökaavio: Moottorin ohjaimet A4 LG450-F30 12V DC sähkökaavio: Lisävaruste - Generaattori A4 LG450-F31 24V DC sähkökaavio: Vinssi A4 LG450-F32 12V DC sähkökaavio: Lisävaruste - Vintturit A4 LG450-F33 12V DC sähkökaavio: Lisävaruste - Vintturit - Genoa A4 LG450-F34 12V DC sähkökaavio: Massa A4 LG450-F35 12V DC sähkökaavio: Valaistus A4 LG450-F36 12V DC sähkökaavio: Valaistus A4 LG450-F37 12V DC sähkökaavio: Valaistus A4 LG450-F38 12V DC sähkökaavio: Valaistus A4 LG450-F39 12V DC sähkökaavio: Valaistus A4 LG450-F40 12V DC sähkökaavio: Valaistus A4 LG450-F41 12V DC sähkökaavio: Valaistus A4 LG450-F42 12V DC sähkökaavio: Valaistus A4 LG450-F43 LG450-F44 12V DC sähkökaavio: Valaistus - Malli 3 hyttiä A4 LG450-F45 12V DC sähkökaavio: Valaistus - Malli 3 hyttiä A4 LG450-F46 12V DC sähkökaavio: Valaistus - Malli 3 hyttiä A4 LG450-F47 LG450-F49 12V DC sähkökaavio: Valaistus - Malli 4 hyttiä A4 LG450-F50 12V DC sähkökaavio: Valaistus - Malli 4 hyttiä A4 LG450-F54 12V DC sähkökaavio: tulipalot + Projektorilla A4 LG450-F55 12V DC sähkökaavio: Pistorasia A4 LG450-F56 12V DC sähkökaavio: Ilmastointi - 3 hyttiä A4 SÄHKÖJÄRJESTELMÄ LG450-F01-1 Fichier: F01-LG450_Index des plans.dft F01-1/

18 G +1 2 V Ma sse Masse Masse Niveau 3 Niveau 4 SÄHKÖJÄRJESTELMÄN KUVIEN SISÄLLYS Liitin Kattovalo Maaliitin otto 12 V Kaiutin Vinssi Sähkömoottori Tuuletin Releboksi (Järjestelmä) Sähköjakaja Navigointivalo Sulake V A m 2,5² 12V DC järjestelmän taulukko Merkki 230V AC M Niveau 1 Niveau 2 Pistorasia Differentiaalivirranottopiste Jännitemittari Differentiaalikytkin Sähköpaneeli Vedenlämmitin References of the wires Mark of the wire Colour of the wire Section of the wire in mm² OR Section of the wire in mm² Colour of the wire Haarake Akku Pääkytkin Valaistus katkaisin Termostaatti Pumppu Mittari (Lähetin) Yksinkertainen katkaisin Katkaisin Ohjausrasia Tuuletin + Kytkin Sähköpaneeli Releboksi (kaavio) Codes b bf iv gr j/v m n or r vi Colors blue dark blue ivory grey yellow/green brown black orange red violet SIVUNUMERO SISÄLLYS KOKO LG450-F57 12V DC sähkökaavio: Ilmastointi - 4 hyttiä A4 LG450-F61 12V DC sähkökaavio: Pilssipumppu A4 LG450-F62 12V DC sähkökaavio: Pilssipumppu + Kannen pesupumppu A4 LG450-F63 12V DC sähkökaavio: Suihkupumppu - 3 hyttiä A4 LG450-F64 12V DC sähkökaavio: Suihkupumppu - 4 hyttiä A4 LG450-F65 LG450-F67 12V DC sähkökaavio: Autoradio + Sähkösyöttö - VHF A4 LG450-F68 12V DC sähkökaavio: Lisävaruste - Hifi A4 LG450-F69 12V DC sähkökaavio: Televisio A4 LG450-F70 12V DC sähkökaavio: Sähkölaitteet A4 LG450-F71 12V DC sähkökaavio: Vesiyksikkö A4 LG450-F72 12V DC sähkökaavio: Solenoidi - Kaasu A4 LG450-F73 12V DC sähkökaavio: Polttoaineen mittalaite A4 LG450-F74 12V DC sähkökaavio: Jääkaappi A4 LG450-F75 12V DC sähkökaavio: Moottoritilantuuletin A4 LG450-F76 12V DC sähkökaavio: Lisävaruste - Lämmitys A4 LG450-F77 12V DC sähkökaavio: Lisävaruste - Lämmitys A4 LG450-F84 Sähkötermistö V AC A4 LG450-F86 Sähköjärjestelmä 220V & 115V AC - Runko A4 LG450-F88 Sähköjärjestelmä 220V & 115V AC - Alakansi A4 LG450-F90 Sähköjärjestelmä 220V & 115V AC - Yläkansi A4 LG450-F91 LG450-F92 Synoptiikka - 230V AC A4 LG450-F93 230V AC sähkökaavio: Virranotto maissa A4 LG450-F94 230V AC sähkökaavio: Virranotto maissa - Lisävaruste - Generaattori A4 LG450-F95 230V AC sähkökaavio: Virranotto maissa - Lisävaruste - Tuuletus A4 LG450-F97 230V AC sähkökaavio A4 LG450-F98 230V AC sähkökaavio: Virranotto maissa - Lisävaruste - Generaattori A4 LG450-F99 Veneessä 230V AC: Tuuletus A4 LG450-F100 Veneessä 230V AC: Lisävaruste - Suolanpoistaja A4 LG450-F V AC sähkökaavio: Lisävaruste - Astianpesukone, Ice Maker + Pesukone A4 LG450-F V AC sähkökaavio: Lisävaruste - Muuntaja 230V A4 LG450-F103 LG450-F104 Synoptiikka - 115V AC A4 LG450-F V AC sähkökaavio: Virranotto maissa A4 LG450-F V AC sähkökaavio: Virranotto maissa - Lisävaruste - Generaattori A4 LG450-F V AC sähkökaavio: Virranotto maissa - Lisävaruste - Tuuletus A4 LG450-F V AC sähkökaavio A4 LG450-F V AC sähkökaavio: Virranotto maissa - Lisävaruste - Generaattori A4 LG450-F111 Veneessä 115V AC: Tuuletus A4 LG450-F V AC sähkökaavio: Lisävaruste - Suolanpoistaja A4 LG450-F V AC sähkökaavio: Lisävaruste - Astianpesukone, Ice Maker + Pesukone A4 LG450-F V AC sähkökaavio: Lisävaruste - Muuntaja 115V A4 F01-2/ LG450-F01-2 Fichier: F01-LG450_Index des plans.dft

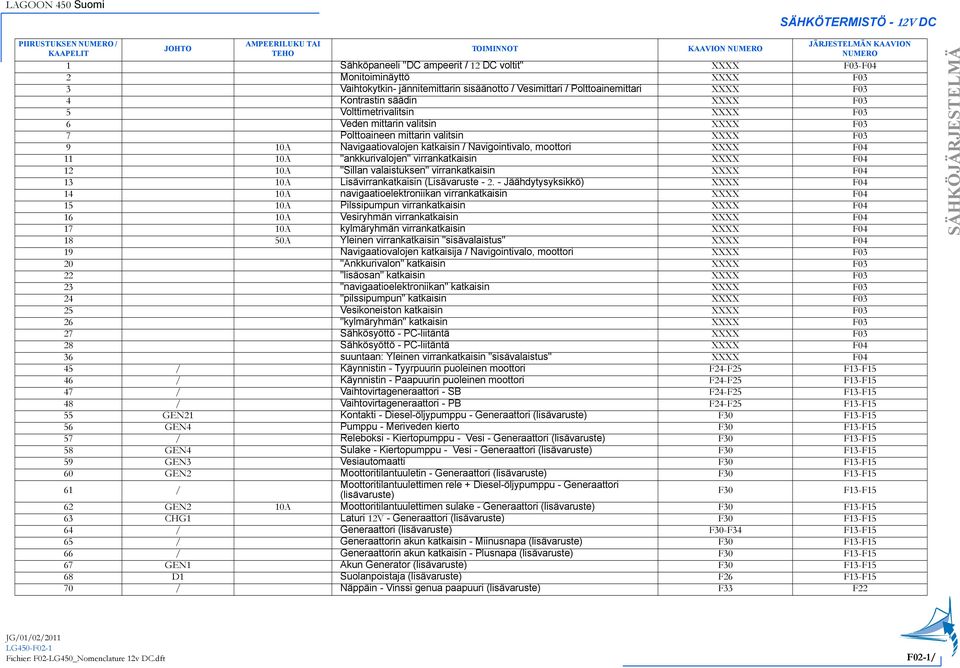

19 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 1 Sähköpaneeli "DC ampeerit / 12 DC voltit" XXXX F03-F04 2 Monitoiminäyttö XXXX F03 3 Vaihtokytkin- jännitemittarin sisäänotto / Vesimittari / Polttoainemittari XXXX F03 4 Kontrastin säädin XXXX F03 5 Volttimetrivalitsin XXXX F03 6 Veden mittarin valitsin XXXX F03 7 Polttoaineen mittarin valitsin XXXX F A Navigaatiovalojen katkaisin / Navigointivalo, moottori XXXX F A "ankkurivalojen" virrankatkaisin XXXX F A "Sillan valaistuksen" virrankatkaisin XXXX F A Lisävirrankatkaisin (Lisävaruste Jäähdytysyksikkö) XXXX F A navigaatioelektroniikan virrankatkaisin XXXX F A Pilssipumpun virrankatkaisin XXXX F A Vesiryhmän virrankatkaisin XXXX F A kylmäryhmän virrankatkaisin XXXX F A Yleinen virrankatkaisin "sisävalaistus" XXXX F04 19 Navigaatiovalojen katkaisija / Navigointivalo, moottori XXXX F03 20 "Ankkurivalon" katkaisin XXXX F03 22 "lisäosan" katkaisin XXXX F03 23 "navigaatioelektroniikan" katkaisin XXXX F03 24 "pilssipumpun" katkaisin XXXX F03 25 Vesikoneiston katkaisin XXXX F03 26 "kylmäryhmän" katkaisin XXXX F03 27 Sähkösyöttö - PC-liitäntä XXXX F03 28 Sähkösyöttö - PC-liitäntä XXXX F04 36 suuntaan: Yleinen virrankatkaisin "sisävalaistus" XXXX F04 45 / Käynnistin - Tyyrpuurin puoleinen moottori F24-F25 F13-F15 46 / Käynnistin - Paapuurin puoleinen moottori F24-F25 F13-F15 47 / Vaihtovirtageneraattori - SB F24-F25 F13-F15 48 / Vaihtovirtageneraattori - PB F24-F25 F13-F15 55 GEN21 Kontakti - Diesel-öljypumppu - Generaattori (lisävaruste) F30 F13-F15 56 GEN4 Pumppu - Meriveden kierto F30 F13-F15 57 / Releboksi - Kiertopumppu - Vesi - Generaattori (lisävaruste) F30 F13-F15 58 GEN4 Sulake - Kiertopumppu - Vesi - Generaattori (lisävaruste) F30 F13-F15 59 GEN3 Vesiautomaatti F30 F13-F15 60 GEN2 Moottoritilantuuletin - Generaattori (lisävaruste) F30 F13-F15 61 / Moottoritilantuulettimen rele + Diesel-öljypumppu - Generaattori (lisävaruste) F30 F13-F15 62 GEN2 10A Moottoritilantuulettimen sulake - Generaattori (lisävaruste) F30 F13-F15 63 CHG1 Laturi 12V - Generaattori (lisävaruste) F30 F13-F15 64 / Generaattori (lisävaruste) F30-F34 F13-F15 65 / Generaattorin akun katkaisin - Miinusnapa (lisävaruste) F30 F13-F15 66 / Generaattorin akun katkaisin - Plusnapa (lisävaruste) F30 F13-F15 67 GEN1 Akun Generator (lisävaruste) F30 F13-F15 68 D1 Suolanpoistaja (lisävaruste) F26 F13-F15 70 / Näppäin - Vinssi genua paapuuri (lisävaruste) F33 F22 SÄHKÖJÄRJESTELMÄ LG450-F02-1 Fichier: F02-LG450_Nomenclature 12v DC.dft F02-1/

20 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 71 W30 Sulake - Vinssi genua paapuuri (lisävaruste) F33 F22 72 / Releboksi - Vinssi genua paapuuri (lisävaruste) F33 F22 73 W32-W33 Moottori - Vinssi genua paapuuri (lisävaruste) F33 F22 74 / Näppäin - Vinssi genua tyyrpuuri (lisävaruste) F33 F22 76 W40 Sulake - Vinssi genua tyyrpuuri (lisävaruste) F33 F22 77 / Releboksi - Vinssi genua tyyrpuuri (lisävaruste) F33 F22 78 W43-W42 Moottori - Vinssi genua tyyrpuuri (lisävaruste) F33 F22 79 / Näppäin - Taavettien vinssi (lisävaruste) F32 F22 81 W54 Sulake - Taavettien vinssi (lisävaruste) F32 F22 82 / Releboksi - Taavettien vinssi (lisävaruste) F32 F22 83 W52-W53 Moottori - Taavettien vinssi (lisävaruste) F32 F22 84 W1-W10 Sulake - Vintturit (lisävaruste) F32 F22 85 / Näppäin - Vintturit - PB (lisävaruste) F32 F22 86 / Katkaisin - Vintturit - PB (lisävaruste) F32 F22 87 W14 Sulake - Vintturit - PB (lisävaruste) F32 F22 88 / Releboksi - Vintturit - SB (lisävaruste) F32 F22 89 W12-W13 Moottori - Vintturit - PB (lisävaruste) F32 F22 90 / Näppäin - Vintturit - SB (lisävaruste) F32 F22 92 W21 Sulake - Vintturit - SB (lisävaruste) F32 F22 93 / Releboksi - Vintturit - SB (lisävaruste) F32 F22 94 W23-W22 Moottori - Vintturit - SB (lisävaruste) F32 F22 95 BA4 Akku 4 (Lisävaruste - Vintturit - SB) F24-F27 F13-F15 96 BA5 Akku 5 (Lisävaruste - Vintturit - SB) F24-F27 F13-F15 97 BA6 Akku 6 (Lisävaruste - Vintturit - SB) F24-F27 F13-F15 99 / Kytkennän akunkatkaisin + F24-F25-F28 F13-F / Akkuvirrankatkaisin + Tyyrpuurin puoleinen moottori F24-F25-F75 F13-F / Akkuvirrankatkaisin - Tyyrpuurin puoleinen moottori F24-F25-F26-F28-F32-F33-F75 F13-F / Akkuvirrankatkaisin + Paapuurin puoleinen moottori F24-F25-F28-F75 F13-F / Akkuvirrankatkaisin - Paapuurin puoleinen moottori F24-F25-F28-F31-F32-F75-F76- F77 F13-F BAM2 Tyyrpuurin puoleisen moottorin akku F24-F25 F13-F Sisätilojen akun katkaisin + F24-F25-F31-F32-F70-F102- F114 F13-F A10-A11 100A Sulake F24-F25-F76-F77 F13-F A11 Kuparitangon - Virta - Sulaketaulu F25 XXXX 110 G2-G3 Ankkurivinssin katkaisija F31 F13-F / Aihe kainosteleva F31 F13-F BAM11-BAM1 Paapuurin puoleisen moottorin akku F24-F25 F13-F BA1 Akku 1 F24-F25 F13-F BA2 Akku 2 F24-F25 F13-F BA3 Akku 3 F24-F25 F13-F A13 Kuparitangon - Rasite F25 XXXX 117 / Jakaja - SB F24-F25 F13-F / Jakaja - PB F24-F25 F13-F / Point Zero - Vaihtoehdot F68 XXXX F02-2/ LG450-F02-2 Fichier: F02-LG450_Nomenclature 12v DC.dft

21 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 120 / / Liitin - 12V DC F07-F24-F25-F26-F31-F35-F36- F38-F39-F41-F42-F44-F46-F49- F50-F55-F56-F57-F61-F62-F63- F13-F15 F64-F67-F68-F69-F / / Point Zero F38-F41-F42-F56-F57-F61-F62- F63-F64-F71-F74 XXXX 122 / / Point Zero F35-F36-F39-F42-F54-F55-F62- F63-F64-F67-F71-F72 XXXX 123 / / Point Zero F31-F40-F44-F45-F46-F F54-F55-F56-F57-F69-F70-F74 XXXX 124 / / Point Zero F69-F71-F73-F74 XXXX 125 / / 6 tie liitin F44-F45-F49-F55-F64 XXXX 126 L1A90 / Kytkin - Takaosan pesuhuone tyyrpuuri F49 F L2A9 / Kytkin - Takaosan pesuhuone tyyrpuuri F49 F / / 6 tie liitin F49-F64 F L1A30 / Kytkin - Etuosan tyyrpuurin puoleinen pesuhuone F49 F L2A3 / Kytkin - Etuosan tyyrpuurin puoleinen pesuhuone F49 F / / 23 tie liitin F39-F44-F45-F46-F49-F50-F56- F57 F18-F L2A9 Kattovalo pesuhuone takaosa tyyrpuuri F49 F / / 3 tie liitin F44-F49 F L1A90 / Kattovalo pesuhuone takaosa tyyrpuuri F49 F L1A91 / Kattovalo pesuhuone takaosa tyyrpuuri F49 F L1A92 / Kattovalo pesuhuone takaosa tyyrpuuri F49 F L2A3 / Kattovalo pesuhuone etuosa tyyrpuuri F49 F / / 3 tie liitin F44-F49 F L1A30 / Kattovalo pesuhuone etuosa tyyrpuuri F49 F L1A31 / Kattovalo pesuhuone etuosa tyyrpuuri F49 F L1A32 / Kattovalo pesuhuone etuosa tyyrpuuri F49 F L1C98 / Kattovalo - Office - SB keula F44 F L1C99 / Kattovalo - Office - SB keula F44 F L1C96 / Kattovalo - Office - Takaosa tyyrpuuri F44 F L1C97 / Kattovalo - Office - Takaosa tyyrpuuri F44 F / / 2 tie liitin F44-F49 F18-F L1C90 / Tyyrpuurin puoleisen hytin takaosan kattovalo F44-F49 F18-F L1C91 / Tyyrpuurin puoleisen hytin takaosan kattovalo F44-F49 F18-F L1C92 / Tyyrpuurin puoleisen hytin takaosan kattovalo F44-F49 F18-F L1C93 / Tyyrpuurin puoleisen hytin takaosan kattovalo F44-F49 F18-F L1C90 / Edestakainen - perä kajuutta SB F44-F49 F18-F / / 8 tie liitin F44-F45-F46-F49-50 XXXX 153 L1C90 / Edestakainen - perä kajuutta SB F44-F49 F13-F L2C9 / Garland - perä kajuutta SB F45-50 F18-F L3C90 / Lukulamppu - PB - perä kajuutta SB F45-50 F18-F L3C91 / Lukulamppu - SB - perä kajuutta SB F45-50 F18-F L2C9 Edestakainen - Garland - perä kajuutta SB F45-50 F13-F L2C9 Edestakainen - Garland - perä kajuutta SB F45-50 F18-F LM9 Valaisimet - Moottoritila - Takaosa tyyrpuuri F45-50 F13-F15 SÄHKÖJÄRJESTELMÄ LG450-F02-3 Fichier: F02-LG450_Nomenclature 12v DC.dft F02-3/

22 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 160 L1A90 Lukulamppu - Office F44 F PDCG Kosketin 12V - Office F55 F L2C91 Garland - Office F45 F L1C94 Lamppu - peräkajuutta SB F49 F18-F L1C95 Lamppu - peräkajuutta SB F49 F18-F L2C92 Valaisimet - Office - Yksittäisten - SB F45 F L2C93 Valaisimet - Office - Yksittäisten - SB F45 F / / 8 tie liitin - Liitokset - SB keulakajuutta F46-F50-F63 F L3C30 Lukulamppu - SB - PB keulakajuutta F50 F L3C31 Lukulamppu - PB - PB keulakajuutta F50 F LE3 Valaisimet - Keularangan hytti - SB F46-F50 F13-F L2C30-L1C30 Vaihda satamasta eteenpäin ohjaamon F50 F L2C30-L2C3 Vaihda satamasta eteenpäin ohjaamon F50 F / 4 tie liitin F46-F50 XXXX 174 L1C30 Etuosan hytin tyyrpuurin puoleinen kattovalo F50 F L1C31 Etuosan hytin tyyrpuurin puoleinen kattovalo F50 F L1C32 Etuosan hytin tyyrpuurin puoleinen kattovalo F50 F L1C33 Etuosan hytin tyyrpuurin puoleinen kattovalo F50 F L2C3 Garland - SB keulakajuutta F50 F L1C34 Etuosan hytin tyyrpuurin puoleinen kattovalo F50 F18-F L1A20 Kytkin - Pesuhuone - Omistaja F45 F L2A2 Kytkin - Pesuhuone - Omistaja F45 F L1A20 Kylpyhuoneen katto - Keula - Omistaja F45 F L1A21 Kylpyhuoneen katto - Keula - Omistaja F45 F L1A22 Kylpyhuoneen katto - Keula - Omistaja F45 F L1A23 Kylpyhuoneen katto - Keula - Omistaja F45 F L2A20 Kylpyhuoneen katto - Keula - Omistaja F45 F L2A21 Kylpyhuoneen katto - Keula - Omistaja F45 F L2A22 Kylpyhuoneen katto - Keula - Omistaja F45 F L2A23 Kylpyhuoneen katto - Keula - Omistaja F45 F V9 Tuuletin - perä kajuutta SB F56-F57 F18-F V5 Tuuletin - Office F56 F V3 Tuuletin - SB keulakajuutta F56-F57 F / 8 tie liitin F36-F37-F39 XXXX 194 L1W70 Katkaisin pieni valo - Ohjaamo F39 F L2W60 Kattovalon katkaisin - Ohjaamo F39 F / 23 tie liitin F31-F35-F36-F37-F39-F40-F55- F61-F67 XXXX 197 L1W70 Kattovalo - Paapuurinpuoleinen ohjaamo F39 F L1W71 Kattovalo - Paapuurinpuoleinen ohjaamo F39 F L1W72 Kattovalo - Paapuurinpuoleinen ohjaamo F39 F L1W73 Kattovalo - Paapuurinpuoleinen ohjaamo F39 F L1W74 Kattovalo - Tyyrpuurinpuoleinen ohjaamo F39 F L1W75 Kattovalo - Tyyrpuurinpuoleinen ohjaamo F39 F / Point Zero F31-F35-F37-F39-F54-F55-F56- F57-F61-F67-F70 XXXX F02-4/ LG450-F02-4 Fichier: F02-LG450_Nomenclature 12v DC.dft

23 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 204 L2W60 Ulkoinen yövalo - Tyyrpuurinpuoleinen ohjaamo F39 F13-F L2W61 Ulkoinen yövalo - Tyyrpuurinpuoleinen ohjaamo F39 F18-F L2W90 2 tie liitin F39 F18-F L2W90 Ulkoinen yövalo - Kansi - Takaosa tyyrpuuri F39 F18-F L2W91 Ulkoinen yövalo - Kansi - Takaosa tyyrpuuri F39 F18-F L2W93 Ulkoinen yövalo - Kansi - Takaosa tyyrpuuri F39 F18-F L2W45 2 tie liitin F40 XXXX 211 / 23 tie liitin F38-F40-F41-F42-F54-F55-F56- F57-F71-F72 XXXX 212 / 23 tie liitin F38-F40-F41-F42-F56-F57 F18-F L2W70 2 tie liitin F40 F18-F L2W70 Ulkoinen yövalo - PB perä F40 F18-F L2W71 Ulkoinen yövalo - PB perä F40 F18-F L2W61 2 tie liitin F40 XXXX 217 L2W61 Ulkoinen yövalo - Kansi - Etuosa paapuuri F40 F13-F L2W62 Pienet valot - Kansi - Etuosa paapuuri F40 F13-F L2W50 Ulkoinen yövalo F40 F L2W51 Ulkoinen yövalo F40 F L2W52 Ulkoinen yövalo F40 F L2W53 Ulkoinen yövalo F40 F L2W54 Ulkoinen yövalo F40 F L2W55 Ulkoinen yövalo F40 F PD9-PD91 Releboksi - Poistopumppu - Suihku - Takaosan pesuhuone tyyrpuuri F64 F PD91 Kytkin - Poistopumppu - Suihku - Takaosan pesuhuone tyyrpuuri F64 F PD9 Pumppu - Pesuhuone F64 F PD3-PD31 Releboksi - Poistopumppu - Suihku - Etuosan tyyrpuurin puoleinen pesuhuone F64 F PD31 Kytkin - Poistopumppu - Suihku - Etuosan tyyrpuurin puoleinen pesuhuone F64 F PD3 Pumppu - Pesuhuone F63-F64 F13-F PD2-PD21 Releboksi - Poistopumppu - Suihku - Pesuhuone - Omistaja F63 F PD21 Kytkin - Poistopumppu - Suihku - Pesuhuone - Omistaja F63 F / 8 tie liitin F41 XXXX 234 L1C70 Edestakainen - PB peräkajuutta F41 F13-F L2C7 Edestakainen - PB peräkajuutta F41 F18-F L1C70 Edestakainen - PB peräkajuutta F41 F18-F L2C7 Edestakainen - PB peräkajuutta F41 F18-F L1C70-L1C74 2 tie liitin F41 F18-F L1C70 Paapuurin puoleisen hytin takaosan kattovalo F41 F18-F L1C71 Paapuurin puoleisen hytin takaosan kattovalo F41 F18-F L1C72 Paapuurin puoleisen hytin takaosan kattovalo F41 F18-F L1C73 Paapuurin puoleisen hytin takaosan kattovalo F41 F18-F L1C14 Valaisimet - PB keulakajuutta F41 F18-F L1C74 Valaisimet - PB peräkajuutta F41 F18-F L1C75 Valaisimet - PB peräkajuutta F41 F18-F L2C7 Garland - PB peräkajuutta F41 F18-F L3C70 Lukulamppu - SB - PB peräkajuutta F41 F18-F L3C71 Lukulamppu - PB - PB peräkajuutta F41 F18-F19 SÄHKÖJÄRJESTELMÄ LG450-F02-5 Fichier: F02-LG450_Nomenclature 12v DC.dft F02-5/

24 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 249 LM7 Valaisimet - Moottoritila - PB perä F41 F13-F / / 4 tie liitin F42-F71 F18-F L1C10 Kytkin - PB keulakajuutta F42 F18-F L2C1 Kytkin - PB keulakajuutta F42 F18-F L1C10 2 tie liitin F42 F18-F L1C10 Etuosan paapuurinpuoleisen hytin kattovalo F42 F18-F L1C11 Etuosan paapuurinpuoleisen hytin kattovalo F42 F18-F L1C12 Etuosan paapuurinpuoleisen hytin kattovalo F42 F18-F L1C13 Etuosan paapuurinpuoleisen hytin kattovalo F42 F18-F L2C1 Garland - PB keulakajuutta F42 F18-F L3C10 Lukulamppu - SB - PB keulakajuutta F42 F18-F L3C11 Lukulamppu - PB - PB keulakajuutta F42 F18-F LE1 Valaisimet - Keularangan hytti - PB F42 F13-F / 23 tie liitin F31-F38-F61-F62-F63-F64-F73 XXXX 263 L1A10-PD1-PD11 6 tie liitin F38-F63-F64 XXXX 264 L1A10 Kytkin - Etuosan paapuurin puoleinen pesuhuone F38 F18-F L2A1 Kytkin - Etuosan paapuurin puoleinen pesuhuone F38 F18-F / 6 tie liitin F38-F63-F64 XXXX 267 L1A10 2 tie liitin F38 F18-F L1A10 Kattovalo pesuhuone etuosa paapuuri F38 F18-F L1A11 Kattovalo pesuhuone etuosa paapuuri F38 F18-F L1A12 Kattovalo pesuhuone etuosa paapuuri F38 F18-F L2A1 Kattovalo pesuhuone etuosa paapuuri F38 F18-F L1A70 Kytkin - Pesuhuone perä PB F38 F18-F L1A70 2 tie liitin F38 F18-F L1A70 Takaosan paapuurin puoleisen pesuhuoneen kattovalo F38 F18-F L1A71 Takaosan paapuurin puoleisen pesuhuoneen kattovalo F38 F18-F L1A72 Takaosan paapuurin puoleisen pesuhuoneen kattovalo F38-F75 F18-F L2A1 Takaosan paapuurin puoleisen pesuhuoneen kattovalo F38 F18-F V7 Tuuletin - PB peräkajuutta F56-F57 F18-F V1 Tuuletin - PB keulakajuutta F56-F57 F18-F ILV60-R1 4 tie liitin F35-F74 XXXX 281 ILV60 Painonappikytkin - Kauttakulku F35 F13-F / Bistabiili rele - Valaistus - Kauttakulku F35 F13-F ILV60A Painonappikytkin - Kauttakulku F35 F13-F / 6 tie liitin - Liitokset - Keittiö-moduuli - PB F35-F74 XXXX 285 ILV60b Painonappikytkin - Kauttakulku F35 F13-F / 8 tie liitin F35-F54-F56-F57-F67-F70 XXXX 287 L1V60 Kattovalo - Tyyrpuurin puoleinen käytävä F35 F L1V61 Kattovalo - Tyyrpuurin puoleinen käytävä F35 F L1V40-LK12 4 tie liitin F35 XXXX 290 L1V40 Kattovalo - Paapuurinpuoleinen käytävä F35 F L1V41 Kattovalo - Paapuurinpuoleinen käytävä F35 F / 6 tie liitin - Liitokset - TAC F36-F55-F67 XXXX 293 Li Lukulamppu - TAC F36 F LK10 Kytkin - Keittiö F35 F22 F02-6/ LG450-F02-6 Fichier: F02-LG450_Nomenclature 12v DC.dft

25 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 295 LK10 Keittiön kattovalo F35 F LK11 Keittiön kattovalo F35 F LK12 Keittiön kattovalo F35 F LK13 Keittiön kattovalo F35 F LK14 Keittiön kattovalo F35 F LK15 Keittiön kattovalo F35 F L1H10 Katkaisin - Salongin pöytä F36 F13-F L1H10 Katkaisin - Salongin pöytä F36 F / 4 tie liitin F36-F37 F L1H10 Kattovalo F36 F L1H11 Kattovalo F36 F L1H12 Kattovalo F36 F L1H13 Kattovalo F36 F L1H14 Kattovalo F36 F L1H15 Kattovalo F36 F L2H10 Vaihda epäsuora - Salonki F37 F L2H10 Garland - Salonki PB F37 F L2H11 Garland - Salonki PB F37 F L2H13 Garland - Salonki PB F37 F L2H12 Garland - Salonki SB F37 F L2H14 Garland - Salonki SB F37 F L2H16 Garland - Salonki SB F37 F L2H15 Garland - Salonki SB F37 F L2H17 Garland - Salonki SB F37 F L2H18 Garland - Salonki SB F37 F PD1-PD11 Releboksi - Poistopumppu - Suihku - Etuosan paapuurin puoleinen pesuhuone F63-F64 F13-F PD1 Poistopumppu - Suihku - Etuosan paapuurin puoleinen pesuhuone F63-F64 F13-F PD11 Kytkin - Poistopumppu - Suihku - Etuosan paapuurin puoleinen pesuhuone F63-F64 F18-F PD7 Poistopumppu - Suihku - Pesuhuone perä PB F63-F64 F13-F PD7-PD71 Releboksi - Poistopumppu - Suihku - Pesuhuone perä PB F63-F64 F13-F PD71 Kytkin - Poistopumppu - Suihku - Pesuhuone perä PB F63-F64 F18-F MTV 6 tie liitin F69 F13-F MTV-MTV10 Huonekalut - TV F69 F13-F MTV10 Kytkin - Huonekalut - TV F69 F13-F R2-R10-R11 Releboksi - Jääkaappi 2 F74 F13-F R2 Jääkaappi 2 F74 F / Releboksi - Jääkaappi 2 F74 F13-F / Sulaketaulu - 12V F54-F62-F70-F71-F72-F73-F74- F75 F13-F / 6 tie liitin - Sulaketaulu - 12V F62-F72-F74 F04-F05-F13-F / 9 tie liitin - Sulaketaulu - 12V F54-F70-F71 F04-F05-F13-F / 12 tie liitin - Sulaketaulu - 12V F31-F71-F72-F75 F04-F05-F13-F R3 Jääkaappi 2 F74 F13-F R1 Jääkaappi 1 F74 F13-F / Vintturin rele F31 F13-F Ankkurivintturin rele F31 F13-F15 SÄHKÖJÄRJESTELMÄ LG450-F02-7 Fichier: F02-LG450_Nomenclature 12v DC.dft F02-7/

26 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 340 VC21-G2 Kontaktin jälkeen tyyrpuurin puoleinen moottori F75 F13-F / Moottoritilantuulettimen rele - SB F75 F13-F TBM2 Katkaisin F75 F13-F VC2 Moottoritilantuuletin F75 F13-F CEM20 2 tie liitin F28 XXXX 345 REP2 Käynnistyksen jälkeen - Sähköjakaja - SB F75 F13-F VC11 Kontaktin jälkeen paapuurin puoleinen moottori F75 F13-F / Moottoritilantuulettimen rele - PB F75 F13-F VC1 Moottoritilantuuletin F75 F13-F TBM1 Katkaisin F75 F13-F REP1 Käynnistyksen jälkeen - Sähköjakaja - PB F75 F13-F CEM10 2 tie liitin F28 XXXX 352 Jakaja - Virta - Moottorin ohjaimet F28 F13-F G5 Counter-ketjua F31 F / 8 tie liitin - Autoradio F67 XXXX 355 / 8 tie liitin - Autoradio F67 XXXX 356 HF12-HF1 Autoradio F67 F18-F HP40 Kaiutin - Tyyrpuurinpuoleinen ohjaamo F67 F HP41 Kaiutin - Tyyrpuurinpuoleinen ohjaamo F67 F HP30 Kaiutin - Paapuurinpuoleinen ohjaamo F67 F HP31 Kaiutin - ulkotila PB F67 F HP2 Kaiutin - salonki SB F67 F HP1 Kaiutin - salonki PB F67 F HP2-HP1-HP2A-HP1A Kasuuni F67 F18-F PDC4 Kosketin 12V - TAC F55 F PDCT Kosketin 12V - Sulaketaulu - 12V F55 F04-F13-F PDC8 Kosketin 12V - Ohjaamo F55 F PDC7 Kosketin 12V - PB peräkajuutta F55 F13-F PDC1 Kosketin 12V - PB keulakajuutta F55 F13-F PDC3 Kosketin 12V - SB keulakajuutta F55 F PDC9 Kosketin 12V - perä kajuutta SB F55 F13-F PC1-PC10 Käynnistin - Pilssipumppu upotettavat - PB F61 F PC1 Pilssipumppu upotettavat - PB F61 F13-F PC10-PC11 Pilssipumppu - PB F61 F PC11 Äänihälytys - PB F61 F PC91-PC11 Äänihälytys - SB F61 F PC90-PC91 Pilssipumppu - SB F61 F PC9 Käynnistin - Pilssipumppu upotettavat - SB F61 F13-F PC9 Pilssipumppu upotettavat - SB F61 F13-F VHF1 Sähkösyöttö - VHF1 F67 F18-F VHF2 VHF - Ohjaamo F67 F GE2 Kytkin - Pesu - Kansi F62 F13-F GE2 Kannen pesupumppu F62 F13-F V6 Moottoritilantuuletin - PB F56-F57 F V4 Moottoritilantuuletin - PB F56-F57 F TV0 TV:n antennin tehostin F69 F18-F19 F02-8/ LG450-F02-8 Fichier: F02-LG450_Nomenclature 12v DC.dft

27 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 386 JC1 Polttoaineen mittalaite - PB F73 F13-F JC1 Sulake - Polttoaineen mittalaite - PB F73 F13-F JC2 Polttoaineen mittalaite - SB F73 F13-F JC2 Sulake - Polttoaineen mittalaite - SB F73 F13-F SH1 Rinnakkaiskytkentä - Koti F24-F25-F73 F13-F JE1 Säiliön mittauslaite - Vesi - Etuosa paapuuri F71 F13-F JE2 Säiliön mittauslaite - Vesi - SB keula F71 F13-F GE1 Vesiyksikkö F71 F13-F PC7 Pilssipumppu - PB F62 F13-F PC3 Pilssipumppu - SB F62 F13-F SG1 Ohjain - Solenoidi - Kaasu F72 F13-F / 6 tie liitin F54 XXXX 398 N1A Fire keula F54 F13-F N1P Perävalo F54 F N9 Kompassi F54 F / Releboksi - Sähkölaitteet F70 F13-F AN1 Sähkösyöttö - Virta - ohjain F70 F / 4 tie liitin F70 XXXX 404 AN5 Sähkönotto F70 F18-F AN8 Sähkönotto F70 F18-F AN51 Sähkösyöttö - Antenni F70 F18-F AN3 Sähkölaitteet F70 F AN2 Pumpun syöttö - Autopilotti F70 F13-F / 8 tie liitin - Autoradio - perä kajuutta SB (lisävaruste) F68 XXXX 411 / 8 tie liitin - Autoradio - Takaosa tyyrpuuri (lisävaruste) F68 XXXX 412 / Autoradio - perä kajuutta SB (lisävaruste) F68 F13-F HPC91 Kovaääninen paapuuri - perä kajuutta SB (lisävaruste) F68 F13-F HPC92 Kovaääninen tyyrpuuri - perä kajuutta SB (lisävaruste) F68 F13-F / Sulakelaatikko - PB (lisävaruste) F76 F C1A1-C1A11 Termostaatti - PB peräkajuutta F76 F13-F C1A11 Hélios PB peräkajuutta (lisävaruste) F76 F13-F C1A2-C1A21 Termostaatti - Salonki PB F76 F18-F C1A21 Hélios Salonki PB (lisävaruste) F76 F18-F C1A3-C1A31 Termostaatti - PB keulakajuutta (lisävaruste) F76 F13-F C1A31 Hélios PB keulakajuutta (lisävaruste) F76 F18-F MCA1 Vedenlämmitin - PB (lisävaruste) F76 F18-F MCA1 7,5A Sulake (lisävaruste) F76 F13-F MCA1 Ajastimella - Vedenlämmitin - PB (lisävaruste) F76 F18-F / Sulakelaatikko - SB (lisävaruste) F77 F C2A1-C2A11 Termostaatti - perä kajuutta SB (lisävaruste) F77 F13-F C2A11 Hélios perä kajuutta SB (lisävaruste) F77 F13-F C2A2-C2A21 Termostaatti - Salonki SB (lisävaruste) F77 F18-F C2A21 Hélios Salonki SB (lisävaruste) F77 F18-F C2A3-C2A31 Termostaatti - SB keulakajuutta (lisävaruste) F77 F C2A313 Hélios SB keulakajuutta (lisävaruste) F77 F MCA2 Vedenlämmitin - SB (lisävaruste) F77 F13-F15 SÄHKÖJÄRJESTELMÄ LG450-F02-9 Fichier: F02-LG450_Nomenclature 12v DC.dft F02-9/

28 SÄHKÖTERMISTÖ - 12V DC JOHTO AMPEERILUKU TAI TEHO KAAVION NUMERO JÄRJESTELMÄN KAAVION NUMERO 435 MCA2 7,5A Sulake (lisävaruste) F77 F13-F MCA2 Ajastimella - Vedenlämmitin - SB (lisävaruste) F77 F18-F CEM2 15A Sulake F28 F13-F CEM2-CEM20 Releboksi - Tyyrpuurin puoleinen moottori F28 F13-F CEM2 Tyyrpuurin puoleinen moottori F28-F34 F13-F CEM1-CEM10 Releboksi - Paapuurin puoleinen moottori F28 F13-F CEM1 Paapuurin puoleinen moottori F28-F34 F13-F CEM1 15A Sulake F28 F13-F G4-G5 Ankkurivinssin kauko-ohjain F31 F G4c Ankkurin ohjain F31 F / 60A Akun laturi - 60A F24-F25 F13-F CHS2-CH20 40A Akun laturi - 40A F24-F25 F13-F N4 10 W Ankkurivalo F54 F N5 25 W Moottoriajovalo F54 F N7 Valo - Masto (lisävaruste) F54 F N6 Kannen valonheitin F54 F / Polttoainesäiliön täyttöaukko - SB F34 F13-F / Polttoainesäiliön täyttöaukko - PB F34 F13-F / Polttoainetankki - SB F34 F13-F / Polttoainetankki - PB F34 F13-F / Tyyrpuurin puoleinen polttoainesuodatin F34 F13-F / Paapuurin puoleinen polttoainesuodatin F34 F13-F M0 Anodi F34 F13-F M0 Massa - Takila F34 F13-F AN1 Sulake - Sähkönotto F70 F13-F15 F02-10/ LG450-F02-10 Fichier: F02-LG450_Nomenclature 12v DC.dft

29 SÄHKÖPANEELI V 300 ECLAIRAGE INT. CABIN LIGHTS GROUPE FROID FRIDGE UNIT ELECT. NAVIGATION NAV. INSTRUMENTS V BORD SÄHKÖJÄRJESTELMÄ OFF UX. AUXILIAIRE AUXILARY ECLAIRAGE PONT DECK FLOODLIGHT ON ON OFF ON OFF O A C O CHAUFFE-EAU WATER HEATER CHARGEUR BATTERIE BATTERY CHARGER GROUPE D'EAU WATER PUMP FEU DE MOUILLAGE ANCHOR LIGHT Babord Tribord ON OFF ON OFF O 1 2 O PRISES AC AC PLUGS PRISES AC AC PLUGS 12V DC 10A MAX POMPEDECALE BILGE PUMP FEUX MOTEUR STEAMING LIGHTS FEUX DE NAV. NAV. LIGHTS AC power 230 V AC Reverse polarity 12 V DC Scheiber LG450-F-03-1 Fichier: F03-LG450_Tableau électrique.dft F03-1/

30 SÄHKÖPANEELI 1 Sähköpaneeli "DC ampeerit / 12 DC voltit" 2 Monitoiminäyttö 3 Vaihtokytkin- jännitemittarin sisäänotto / Vesimittari / Polttoainemittari 4 Kontrastin säädin 5 Volttimetrivalitsin 6 Veden mittarin valitsin 7 Polttoaineen mittarin valitsin 18 Yleinen virrankatkaisin "sisävalaistus" 19 Navigaatiovalojen katkaisija / Navigointivalo, moottori 20 "Ankkurivalon" katkaisin 22 "lisäosan" katkaisin 23 "navigaatioelektroniikan" katkaisin 24 "pilssipumpun" katkaisin 25 Vesikoneiston katkaisin 26 "kylmäryhmän" katkaisin 27 Sähkösyöttö - PC-liitäntä 365 Kosketin 12V - Sulaketaulu - 12V A11 Sähköpaneeli - 230V tai 115V A51 Kaksinapainen kytkin "Vedenlämmitin" A52 Kaksinapainen kytkin "Akun laturi" A53 Kaksinapainen kytkin "AC pistokkeet" A54 Kaksinapainen kytkin "AC pistokkeet" A55 Varoitusvalo, maasähkö kytkettynä "Shore Power" A56 Varoitusvalo - napaisuuden vaihto A57 Jännitemittari F03-2/ LG450-F-03-1 Fichier: F03-LG450_Tableau électrique.dft

31 SÄHKÖPANEELIN KYTKENNÄT SÄHKÖJÄRJESTELMÄ LG450-F-04-1 Fichier: F04-LG450_Cablage tableau électrique.dft F04-1/

32 SÄHKÖPANEELIN KYTKENNÄT 1 Sähköpaneeli "DC ampeerit / 12 DC voltit" 9 Navigaatiovalojen katkaisin / Navigointivalo, moottori 11 "ankkurivalojen" virrankatkaisin 12 "Sillan valaistuksen" virrankatkaisin 13 Lisävirrankatkaisin (Lisävaruste Jäähdytysyksikkö) 14 navigaatioelektroniikan virrankatkaisin 15 Pilssipumpun virrankatkaisin 16 Vesiryhmän virrankatkaisin 17 kylmäryhmän virrankatkaisin 18 Yleinen virrankatkaisin "sisävalaistus" 28 Sähkösyöttö - PC-liitäntä 36 suuntaan: Yleinen virrankatkaisin "sisävalaistus" tie liitin - Sulaketaulu - 12V tie liitin - Sulaketaulu - 12V tie liitin - Sulaketaulu - 12V 365 Kosketin 12V - Sulaketaulu - 12V A11 Sähköpaneeli - 230V tai 115V A59 12 tie liitin - Sähköpaneeli (Lisävaruste: Muuntaja - 230V tai 115V) A60 12 tie liitin - Sähköpaneeli (Lisävaruste: Muuntaja - 230V tai 115V) A61 3 tie liitin - Sähköpaneeli A62 3 tie liitin - Sähköpaneeli A63 12 tie liitin - Sähköpaneeli F04-2/ LG450-F-04-1 Fichier: F04-LG450_Cablage tableau électrique.dft

33 SÄHKÖPANEELIN KYTKENNÄT R10 vi 1² SG1 vi 1.5² GE1 vi 6² PC7 vi 2.5² R1 vi 6² PC3 vi 2.5² PQ4 j/v 6² PQ4 b 6² CE b 2.5² CE m 2.5² CH1 m 2.5² CH1 b 2.5² PQ4 m 6² CE j/v 2.5² CH1 j/v 2.5² SÄHKÖJÄRJESTELMÄ N10 vi 1² 7 vi 2.5² A vi 2.5² P vi 2.5² vi 2.5² GE1 r 1.5² A121 n 1.5² A120 n 1.5² N5 vi 2.5² PAC4 j/v 2.5² PAC4 b 2.5² PAC4 m 2.5² PAC9 j/v 2.5² PAC7 j/v 2.5² PAC9 b 2.5² PAC7 b 2.5² PAC9 m 2.5² PAC7 m 2.5² vi 2.5² A122 n 1.5² A121 n 1.5² A122 n 1.5² JE2 r 1.5² TBM2 r 1² JE1 r 1.5² TBM1 r 1.5² JE1 vi 1.5² JE2 vi 1.5² JC1 r 1.5² JC2 r 1² SH1 n 1² SH1 r 1² PAC70A j/v 2.5² PAC70A b 2.5² PAC70A m 2.5² PAC6A j/v 2.5² PAC6A b 2.5² PAC6A m 2.5² PAC92 j/v 2.5² PAC70 j/v 2.5² PAC92 b 2.5² PAC70 b 2.5² PAC92 m 2.5² PAC70 m 2.5² PAC6 j/v 2.5² PAC4 j/v 2.5² PAC6 b 2.5² PAC4 b 2.5² PAC6 m 2.5² PAC4 m 2.5² LG450-F-05-1 Fichier: F05-LG450_Cablage tableau électrique.dft F05-1/

34 SÄHKÖPANEELIN KYTKENNÄT tie liitin - Sulaketaulu - 12V tie liitin - Sulaketaulu - 12V tie liitin - Sulaketaulu - 12V A59 12 tie liitin - Sähköpaneeli (Lisävaruste: Muuntaja - 230V tai 115V) A60 12 tie liitin - Sähköpaneeli (Lisävaruste: Muuntaja - 230V tai 115V) A61 3 tie liitin - Sähköpaneeli A62 3 tie liitin - Sähköpaneeli A63 12 tie liitin - Sähköpaneeli F05-2/ LG450-F-05-1 Fichier: F05-LG450_Cablage tableau électrique.dft

35 JÄRJESTELMÄ - LIITIN - 12V DC MTV r2.5² +V9 r1.5² / V6 1.5² +V7 r1.5² GE2 r4² SÄHKÖJÄRJESTELMÄ R3 r6² +R2 r6² +VHF1 r2.5² / VHF2 r2.5² +PDC7 r2.5 / PDC1 r2.5² / PDC3 r2.5²/pcc9 r2.5² +PDCG r2.5² / PDC4 r2.5² / PDCT r2.5²/ PDC8 r2.5² +PC9 r2.5² / PC90 r4² +PC1 r2.5² / PC10 r4² +HF1 r2.5 G4 r2.5² PD9 r4² / PD2 r2.5² PD1 r4² L1H10 r4² / L1W70 r 2.5² ilv60 r1.5²/lk10 r2.5²/l1v60 r 2.5²/ Li r2.5² L1C70 r2.5² / L1C10 r2.5²/l1a10 r2.5² L1C30 r2.5² / L1C90 r2.5²/l1a90r2.5² PONTAGE LG450-F-07-1 Fichier: F07-LG450_Implantation bornier 12v DC.dft F07-1/

36 JÄRJESTELMÄ - LIITIN - 12V DC 120 Liitin - 12V DC F07-2/ LG450-F-07-1 Fichier: F07-LG450_Implantation bornier 12v DC.dft

37 JÄRJESTELMÄ - SULAKELAATIKKO - 12V DC - LISÄVARUSTE - LÄMMITYS 4mm C1A - n6² 5mm C1 - n6² C1A1 - n1.5² C1A11 - n1.5² 4mm SÄHKÖJÄRJESTELMÄ C1A2 - n1.5² C1A21 - n1.5² C1A3 - n1.5² C1A31 - n1.5² 4mm 4mm 4mm C1A - r6² 1 2 C1A1 - r1.5² 4mm 3 4 C1A2 - r1.5² 4mm 5 6 C1A3 - r1.5² 4mm 5mm C1 - r6² LG450-F-08-1 Fichier: F08-LG450_Implantation 12v DC boitier fusible option chauffage.dft F08-1/

38 JÄRJESTELMÄ - SULAKELAATIKKO - 12V DC - LISÄVARUSTE - LÄMMITYS 415 Sulakelaatikko - PB (lisävaruste) F08-2/ LG450-F-08-1 Fichier: F08-LG450_Implantation 12v DC boitier fusible option chauffage.dft

39 JÄRJESTELMÄ - SULAKELAATIKKO - 12V DC - LISÄVARUSTE - LÄMMITYS 4mm C2A - n6² 5mm C2 - n6² C2A1 - n1.5² C2A11 - n1.5² 4mm SÄHKÖJÄRJESTELMÄ C2A2 - n1.5² C2A21 - n1.5² C2A3 - n1.5² C2A31 - n1.5² 4mm 4mm 4mm C2A - r6² 1 2 C2A1 - r1.5² 4mm 3 4 C2A2 - r1.5² 4mm 5 6 C2A3 - r1.5² 4mm 5mm C2 - r6² LG450-F-09-1 Fichier: F09-LG450_Implantation 12v DC boitier fusible option chauffage.dft F09-1/

40 JÄRJESTELMÄ - SULAKELAATIKKO - 12V DC - LISÄVARUSTE - LÄMMITYS 426 Sulakelaatikko - SB (lisävaruste) F09-2/ LG450-F-09-1 Fichier: F09-LG450_Implantation 12v DC boitier fusible option chauffage.dft

41 JÄRJESTELMÄ - RUNKO - 12V DC: MALLI 3 HYTTIÄ SÄHKÖJÄRJESTELMÄ LG450-F-13-1 Fichier: F13-LG450_Implantation coque 12v DC version 3 cabines.dft F13-1/

42 JÄRJESTELMÄ - RUNKO - 12V DC: MALLI 3 HYTTIÄ 45 Käynnistin - Tyyrpuurin puoleinen moottori 46 Käynnistin - Paapuurin puoleinen moottori 47 Vaihtovirtageneraattori - SB 48 Vaihtovirtageneraattori - PB 55 Kontakti - Diesel-öljypumppu - Generaattori (lisävaruste) 56 Pumppu - Meriveden kierto 57 Releboksi - Kiertopumppu - Vesi - Generaattori (lisävaruste) 58 Sulake - Kiertopumppu - Vesi - Generaattori (lisävaruste) 59 Vesiautomaatti 60 Moottoritilantuuletin - Generaattori (lisävaruste) 61 Moottoritilantuulettimen rele + Diesel-öljypumppu - Generaattori (lisävaruste) 62 Moottoritilantuulettimen sulake - Generaattori (lisävaruste) 63 Laturi 12V - Generaattori (lisävaruste) 64 Generaattori (lisävaruste) 65 Generaattorin akun katkaisin - Miinusnapa (lisävaruste) 66 Generaattorin akun katkaisin - Plusnapa (lisävaruste) 67 Akun Generator (lisävaruste) 68 Suolanpoistaja (lisävaruste) 95 Akku 4 (Lisävaruste - Vintturit - SB) 96 Akku 5 (Lisävaruste - Vintturit - SB) 97 Akku 6 (Lisävaruste - Vintturit - SB) 99 Kytkennän akunkatkaisin Akkuvirrankatkaisin + Tyyrpuurin puoleinen moottori 101 Akkuvirrankatkaisin - Tyyrpuurin puoleinen moottori 102 Akkuvirrankatkaisin + Paapuurin puoleinen moottori 103 Akkuvirrankatkaisin - Paapuurin puoleinen moottori 104 Tyyrpuurin puoleisen moottorin akku 105 Sisätilojen akun katkaisin Sulake 110 Ankkurivinssin katkaisija 111 Aihe kainosteleva 112 Paapuurin puoleisen moottorin akku 113 Akku Akku Akku Jakaja - SB 118 Jakaja - PB 120 Liitin - 12V DC 153 Edestakainen - perä kajuutta SB 157 Edestakainen - Garland - perä kajuutta SB 159 Valaisimet - Moottoritila - Takaosa tyyrpuuri 170 Valaisimet - Keularangan hytti - SB 204 Ulkoinen yövalo - Tyyrpuurinpuoleinen ohjaamo 217 Ulkoinen yövalo - Kansi - Etuosa paapuuri 218 Pienet valot - Kansi - Etuosa paapuuri 230 Pumppu - Pesuhuone F13-2/ LG450-F-13-2 Fichier: F13-LG450_Implantation coque 12v DC version 3 cabines.dft

43 JÄRJESTELMÄ - RUNKO - 12V DC: MALLI 3 HYTTIÄ 231 Releboksi - Poistopumppu - Suihku - Pesuhuone - Omistaja 232 Kytkin - Poistopumppu - Suihku - Pesuhuone - Omistaja 234 Edestakainen - PB peräkajuutta 249 Valaisimet - Moottoritila - PB perä 261 Valaisimet - Keularangan hytti - PB 281 Painonappikytkin - Kauttakulku 282 Bistabiili rele - Valaistus - Kauttakulku 283 Painonappikytkin - Kauttakulku 285 Painonappikytkin - Kauttakulku 301 Katkaisin - Salongin pöytä 320 Releboksi - Poistopumppu - Suihku - Etuosan paapuurin puoleinen pesuhuone 321 Poistopumppu - Suihku - Etuosan paapuurin puoleinen pesuhuone 323 Poistopumppu - Suihku - Pesuhuone perä PB 324 Releboksi - Poistopumppu - Suihku - Pesuhuone perä PB tie liitin 327 Huonekalut - TV 328 Kytkin - Huonekalut - TV 329 Releboksi - Jääkaappi Releboksi - Jääkaappi Sulaketaulu - 12V tie liitin - Sulaketaulu - 12V tie liitin - Sulaketaulu - 12V tie liitin - Sulaketaulu - 12V 336 Jääkaappi Jääkaappi Vintturin rele 339 Ankkurivintturin rele 340 Kontaktin jälkeen tyyrpuurin puoleinen moottori 341 Moottoritilantuulettimen rele - SB 342 Katkaisin 343 Moottoritilantuuletin 345 Käynnistyksen jälkeen - Sähköjakaja - SB 346 Kontaktin jälkeen paapuurin puoleinen moottori 347 Moottoritilantuulettimen rele - PB 348 Moottoritilantuuletin 349 Katkaisin 350 Käynnistyksen jälkeen - Sähköjakaja - PB 352 Jakaja - Virta - Moottorin ohjaimet 365 Kosketin 12V - Sulaketaulu - 12V 367 Kosketin 12V - PB peräkajuutta 368 Kosketin 12V - PB keulakajuutta 370 Kosketin 12V - perä kajuutta SB 372 Pilssipumppu upotettavat - PB 377 Käynnistin - Pilssipumppu upotettavat - SB 378 Pilssipumppu upotettavat - SB SÄHKÖJÄRJESTELMÄ LG450-F-13-3 Fichier: F13-LG450_Implantation coque 12v DC version 3 cabines.dft F13-3/

44 JÄRJESTELMÄ - RUNKO - 12V DC: MALLI 3 HYTTIÄ 381 Kytkin - Pesu - Kansi 382 Kannen pesupumppu 386 Polttoaineen mittalaite - PB 387 Sulake - Polttoaineen mittalaite - PB 388 Polttoaineen mittalaite - SB 389 Sulake - Polttoaineen mittalaite - SB 390 Rinnakkaiskytkentä - Koti 391 Säiliön mittauslaite - Vesi - Etuosa paapuuri 392 Säiliön mittauslaite - Vesi - SB keula 393 Vesiyksikkö 394 Pilssipumppu - PB 395 Pilssipumppu - SB 396 Ohjain - Solenoidi - Kaasu 398 Fire keula 401 Releboksi - Sähkölaitteet 408 Pumpun syöttö - Autopilotti 412 Autoradio - perä kajuutta SB (lisävaruste) 413 Kovaääninen paapuuri - perä kajuutta SB (lisävaruste) 414 Kovaääninen tyyrpuuri - perä kajuutta SB (lisävaruste) 417 Termostaatti - PB peräkajuutta 418 Hélios PB peräkajuutta (lisävaruste) 421 Termostaatti - PB keulakajuutta (lisävaruste) 424 Sulake (lisävaruste) 428 Termostaatti - perä kajuutta SB (lisävaruste) 429 Hélios perä kajuutta SB (lisävaruste) 434 Vedenlämmitin - SB (lisävaruste) 435 Sulake (lisävaruste) 437 Sulake 438 Releboksi - Tyyrpuurin puoleinen moottori 439 Tyyrpuurin puoleinen moottori 440 Releboksi - Paapuurin puoleinen moottori 441 Paapuurin puoleinen moottori 442 Sulake 445 Akun laturi - 60A 446 Akun laturi - 40A 454 Polttoainesäiliön täyttöaukko - SB 455 Polttoainesäiliön täyttöaukko - PB 456 Polttoainetankki - SB 457 Polttoainetankki - PB 458 Tyyrpuurin puoleinen polttoainesuodatin 459 Paapuurin puoleinen polttoainesuodatin 460 Anodi 461 Massa - Takila 462 Sulake - Sähkönotto F13-4/ LG450-F-13-4 Fichier: F13-LG450_Implantation coque 12v DC version 3 cabines.dft

45 JÄRJESTELMÄ - RUNKO - 12V DC: MALLI 4 HYTTIÄ SÄHKÖJÄRJESTELMÄ LG450-F-15-1 Fichier: F15-LG450_Implantation coque 12v DC version 4 cabines.dft F15-1/

46 JÄRJESTELMÄ - RUNKO - 12V DC: MALLI 4 HYTTIÄ 45 Käynnistin - Tyyrpuurin puoleinen moottori 46 Käynnistin - Paapuurin puoleinen moottori 47 Vaihtovirtageneraattori - SB 48 Vaihtovirtageneraattori - PB 55 Kontakti - Diesel-öljypumppu - Generaattori (lisävaruste) 56 Pumppu - Meriveden kierto 57 Releboksi - Kiertopumppu - Vesi - Generaattori (lisävaruste) 58 Sulake - Kiertopumppu - Vesi - Generaattori (lisävaruste) 59 Vesiautomaatti 60 Moottoritilantuuletin - Generaattori (lisävaruste) 61 Moottoritilantuulettimen rele + Diesel-öljypumppu - Generaattori (lisävaruste) 62 Moottoritilantuulettimen sulake - Generaattori (lisävaruste) 63 Laturi 12V - Generaattori (lisävaruste) 64 Generaattori (lisävaruste) 65 Generaattorin akun katkaisin - Miinusnapa (lisävaruste) 66 Generaattorin akun katkaisin - Plusnapa (lisävaruste) 67 Akun Generator (lisävaruste) 68 Suolanpoistaja (lisävaruste) 95 Akku 4 (Lisävaruste - Vintturit - SB) 96 Akku 5 (Lisävaruste - Vintturit - SB) 97 Akku 6 (Lisävaruste - Vintturit - SB) 99 Kytkennän akunkatkaisin Akkuvirrankatkaisin + Tyyrpuurin puoleinen moottori 101 Akkuvirrankatkaisin - Tyyrpuurin puoleinen moottori 102 Akkuvirrankatkaisin + Paapuurin puoleinen moottori 103 Akkuvirrankatkaisin - Paapuurin puoleinen moottori 104 Tyyrpuurin puoleisen moottorin akku 105 Sisätilojen akun katkaisin Sulake 110 Ankkurivinssin katkaisija 111 Aihe kainosteleva 112 Paapuurin puoleisen moottorin akku 113 Akku Akku Akku Jakaja - SB 118 Jakaja - PB 120 Liitin - 12V DC 153 Edestakainen - perä kajuutta SB 157 Edestakainen - Garland - perä kajuutta SB 159 Valaisimet - Moottoritila - Takaosa tyyrpuuri 170 Valaisimet - Keularangan hytti - SB 204 Ulkoinen yövalo - Tyyrpuurinpuoleinen ohjaamo 217 Ulkoinen yövalo - Kansi - Etuosa paapuuri 218 Pienet valot - Kansi - Etuosa paapuuri 225 Releboksi - Poistopumppu - Suihku - Takaosan pesuhuone tyyrpuuri F15-2/ LG450-F-15-2 Fichier: F15-LG450_Implantation coque 12v DC version 4 cabines.dft
