Sähköiset tiedot Nimellisjännite AC/DC 24 V Nimellisjännitteen taajuus. kiertyvä nuppi) Heräteviive (PF) ohjelmoitava

Transkriptio

1 ekninen tuote-esite NVKC4A-MP-RE Kommunikoiva istukkaventtiilin toimilaite turvatoiminnolla -tie ja -tie istukkaventtiileille Voima 000 N Nimellisjännite AC/DC 4 V Ohjaus: Jännitesäätöinen DC (0)...0 V, ohjelmoitava Nimellisiskunpituus 0 mm Ajoaika 5 s / 0 mm Kommunikointi BELIMO MP -väylän kautta Anturisignaalien muuntaminen Suunniteltu elinikä SuperCaps: 5 vuotta ekniset tiedot Sähköiset tiedot Nimellisjännite AC/DC 4 V Nimellisjännitteen taajuus 50/60 Hz Nimellinen jännitealue AC V / DC V ehontarve ajossa 4,5 W ehontarve pidossa,5 W ehontarve mitoitus 9 VA Liitännät Liittimet 4 mm² (kaapeli Ø mm) Rinnakkaistoiminta Kyllä (huomioi tehontarve) oimintatiedot Voima 000 N Ohjausviesti DC V Ohjausviesti huom. ulovastus 00 kω Ohjausjännite ohjelmoitava Auki-kiinni -piste (vain AC) Jännitesäätö (DC 0... V) oiminta-alue DC...0 V oiminta-alue ohjelmoitava Aloituspiste DC V Päätepiste DC.5... V akaisinkytkentäviesti DC...0 V akaisinkytkentäviesti huom. Maks. 0.5 ma akaisinkytkentäviesti ohjelmoitava Aloituspiste DC V Päätepiste DC V urva-asennon asetus (POP) oimilaitteen kara %, säädettävä (POP kiertyvä nuppi) Heräteviive (PF) ohjelmoitava...0 s asakäynti 5% absoluuttisesta Käsikäyttö Vaihteiston vapautus painikkeella Nimellisiskunpituus 0 mm Ajoaika 5 s / 0 mm Ohjelmoitava ajoaika s / 0 mm urvatoiminnon ajoaika 5 s / 0 mm Adaptoinnin asetusalue manuaalinen (automaattinen ensimmäisessä käynnistyksessä) Ohjelmoitava adaptoinnin asetusalue Ei toimintoa Adaptointi kun päällä Adaptointi vaihteistonvapautuspainikkeen painamisen jälkeen Pakkokytkentä MAX (ääriasento) = 00% MIN (ääriasento) = 0% ZS (väliasento, vain A) = 50% Ohjelmoitava pakkokytkentä MAX = (MIN + %)...00% MIN = 0%...(MAX %) ZS = MIN...MAX Moottorin äänen tehotaso 60 db(a) Äänen tehotaso turva-asennossa 60 db(a) Asennon osoitus Mekaanisesti, mm isku urvallisuus Suojausluokka IEC/EN III Pienjännite Kotelointiluokka IEC/EN IP54 EMC CE 004/08/EC mukaan NVKC4A-MP-RE fi oikeus muutoksiin pidätetään

2 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm ekniset tiedot urvallisuus Sertifiointi IEC/EN IEC/EN ja IEC/EN Käyttötapa yyppi.aa Nimellinen syöksyjännite syöttö / ohjaus 0.8 kv Likaantumisaste mpäristön lämpötila C Kuljetus-/varastointilämpötila C mpäristön kosteus 95% r.h., ei-kondensoiva Huolto Ei tarvitse huoltoa Paino Paino n.,8 kg ermit Lyhenteet POP = Power off -asento / turva-asento CPO = Kontrolloitu power off / kontrolloitu turvaasentotoiminto PF = Heräteviive jännitekatkoksen sattuessa urvallisuusohjeet! Laitteen käyttö on sallittu vain edellämainittuihin käyttötarkoituksiin ja edellämainituissa olosuhteissa. Ei saa käyttää lentokoneissa tai muissa ilmakuljetusaluksissa. Asennuksen saa suorittaa vain ammattihenkilö. Paikallisia ohjeita ja määräyksiä on noudatettava. oimintasuuntaa saa vaihtaa vain ammattihenkilö. Iskun suunta on erittäin tärkeä etenkin jäätymisenestopiireissä. oimilaitteen saa avata vain valmistajan toimesta. Laite ei sisällä osia, joita käyttäjä voisi korjata tai vaihtaa. Laitteessa on sähköisiä ja elektronisia osia, joita ei saa hävittää talousjätteiden mukana. Paikallisia ohjeita ja määräyksiä on noudatettava. Ominaisuudet Käyttötapa avallinen käyttö: oimilaitetta ohjataan jänniteviestillä DC V, ja se ajaa ohjausviestiä vastaavaan asentoon samaan aikaa kun sisäisiä akustoja ladataan. Jännitekatkoksen sattuessa venttiili ajetaan valittuun turva-asentoon (POP) toimilaitteen akustoihin varastoidulla sähköenergialla. Käyttö MP -väylässä: oimilaitteelle tuodaan digitaalinen ohjausviesti korkeamman tason säätimeltä MP -väylän kautta, jolloin toimilaite ajaa tämän viestin määrittelemään asentoon. Liitäntä toimii kommunikaatiorajapintana eikä anna analogista mittausjännitettä. NVKC4A-MP-RE fi oikeus muutoksiin pidätetään

3 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm Ominaisuudet Esilatausaika (käynnistys) Akustot vaativat aikaa esilataukseen. Akustot ladataan käyttökelpoiselle jännitetasolle. ämä varmistaa, että jännitekatkoksen sattuessa toimilaite voi ajaa silloisesta asennostaan asetettuun turva-asentoon (POP). Esilatausajan kesto riippuu pääasiassa seuraavista tekijöistä: Jännitekatkoksen kesto PF heräteviive yypillinen esilatausaika 0 [s] 5 0 PF [s] 0 s 5s s 0s 0 [s] [d] [d] = Jännitekatkoksen kesto päivissä [s] = Esilatausaika sekunneissa PF[s] = Heräteviive Laskentaesimerkki: Jos jännitekatkoksen kesto on päivää ja heräteviiveeksi (PF) on asetettu 5 s, toimilaite vaatii 4 s esilatausajan sen jälkeen kun jännite on kytketty takaisin (katso taulukko). oimitus (akustot) Anturien muunnin Ohjelmoitavat toimilaitteet PF [s] [d] [s] oimilaitteen akustot ovat täysin tyhjät tehtaalta lähtiessä. amän takia ennen käyttöönottoa tarvitaan noin 0 s esilatausaika, jotta akustot latautuvat vaaditulle jännitetasolle. Anturin kytkentämahdollisuus (passiivinen tai aktiivinen anturi tai kytkin). MP -toimilaite toimii analogi-/digitaalimuuntimena anturisignaalin siirtämiseksi MP -väylän kautta korkeamman tason järjestelmään. ehdasasetukset kattavat yleisimmät sovellukset. ulo- ja lähtösignaalit sekä muita parametreja voidaan muuttaa PC -työkalulla MF-P tai huoltotyökalulla ZH E. Asennus muiden valmistajien venttiileihin Asennus BELIMO venttiileihin Käsikäyttö Erittäin luotettava toiminta Asennon osoitus Saneeraustoimilaitteet soveltuvat useimpien muiden valmistajien venttiileille ja niiden toimituksessa on toimilaite, asennusjalka, venttiilin kaulasovite ja venttiilin karasovite. Asenna kaula- ja karasovitteet paikoilleen. Sen jälkeen kiinnitä asennusjalka kaulasovitteeseen. Kiinnitä toimilaite asennusjalkaan ja liitä toimilaitteen kelkka venttiilin karasovitteeseen. arkista venttiilin sulkusuunta ja kiristä toimilaite asennusjalkaan. Kaulasovitteen/toimilaitteen voi asentaa putken suuntaisesti tai poikittain mikäli venttiilin fyysinen koko sen sallii. Suosittelemme käyttämään Belimon vakiotoimilaitemalleja, kun käytetään Belimon istukkaventtiileitä. Saneeraustoimilaite on kuitenkin teknisesti mahdollista asentaa myös Belimon istukkaventtiiliin. ilapäinen tai pysyvä käsikäyttö on mahdollista käsikäyttöpainikkeen avulla. Vaihteisto vapautuu ja toimilaite on irtikytketty niin kauan kuin painike on sisäänpainettu. Venttiilin asentoa voidaan muuttaa kuusiokoloavaimella (4 mm) kääntämällä sitä toimilaitteen kannessa olevassa kolossa. Kun avainta kääntää myötäpäivään, työntyy toimilaitteen kara ulospäin. oimilaite on ylikuormitussuojattu. Se ei tarvitse erillisiä rajakatkaisijoita ja pysähtyy, kun rajavaste saavutetaan. Iskunpituus esitetään mekaanisesti asennusjalassa olevilla liukunapeilla. Iskunpituus säätyy automaattisesti toiminnan aikana. NVKC4A-MP-RE fi oikeus muutoksiin pidätetään

4 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm Ominaisuudet Sulkuasento oimintasuunnan valintakytkin ehdasasetus: oimilaitteen kara on sisään vedetty. Kun toimilaitteeseen kytketään jännite ensimmäisen kerran ts. käyttöön otettaessa, suorittaa toimilaite iskunpituuden adaptoinnin. ällöin sovitetaan ohjausviesti ja takaisinkytkentäviesti mekaanisen iskunpituuden mukaan. ämän jälkeen toimilaite siirtyy ohjausviestin määrittelemään asentoon. Valintakytkimellä käännetään toimilaitteen ajosuunta. oimintasuunnan valintakytkimen käytöllä ei ole vaikutusta asetettuun turva-asentoon (POP). Adaptointi ja synkronisointi Kiertyvä nuppi turva-asennon määritykseen Adaptointi voidaan käynnistää manuaalisesti painamalla "Adaption" nappia, tai PC -työkalulla. Molemmat mekaaniset rajat haetaan adaptoinnin aikana (koko asetusalue). Automattinen synkronisointi, kun vaihteistonvapautuspainiketta on painettu Synkronisointi tapahtuu sulkuasennossa (0%). ämän jälkeen toimilaite siirtyy ohjausviestin määrittelemään asentoon. Erilaisia asetuksia voidaan tehdä käyttämällä PC -työkalua (kts. MF-P dokumentaatio) «urva-asennon» kiertyvää painiketta voidaan käyttää halutun turva-asennon määrittämiseen (POP). Jännitekatkoksen sattuessa toimilaite ajaa asetettuun turvaasentoon ottaen huomioon heräteviiveen (PF) s, joka on tehdasasetus. Asetukset: Kiertyvä painike tule asettaa asentoon «ool» jotta turva-asento voidaan määritellä PC -työkalulla MF-P. Kun kiertyvä painike on asetettu takaisin asentoon 0 00%, manuaalisesti aseteltu arvo astuu voimaan Heräteviive (PF) Heräteviiveen voi asettaa maksimissaan 0 sekuntiin. Jännitekatkoksen sattuessa toimilaite pysyy paikallaan asetetun heräteviiveen ajan. oimilaite ajaa valittuun turva-asentoon (POP), jos jännitekatkos on pitempi kuin asetettu heräteviive. Heräteviiveen tehdasasetus on s. ätä voidaan muuttaa BELIMOn PC -työkalulla (MF-P). Asetukset: Kiertyvää painiketta ei saa asettaa asentoon «ool»! Pelkästään arvot tulee syöttää, jos heräteviive halutaan muuttaa PC -työkalulla (MF-P). Lisävarusteet Kuvaus yyppi Väyläportit MP väyläportti BACnet MS/P, AC/DC 4 V K4BAC MP väyläportti Modbus R, AC/DC 4 V K4MOD MP väyläportti LonWorks, AC/DC 4 V, LonMark -sertifioitu K4LON MP väyläportti KNX/EIB, AC/DC 4 V, EIBA -sertifioitu K4EIB Kuvaus yyppi Sähköiset lisävarusteet Liitäntäkaapeli 5 m, A+B: RJ 6/6, ZH/ZIP-SB-MP ZK-GEN Liitäntäkaapeli 5 m, A: RJ 6/4, B: vapaat kaapelinpäät, ZH/ZIP- ZK-GEN SB-MP MP jännitteensyöttöö-väylän jännitelähde MP -toimilaitteille, AC ZN0-4MP 0/4V paikalliseen Liitäntäkortti MP -väylälle, soveltuu kytkentärasioille EX-WR-FP..-MP ZFP-MP Apukytkin, x SPD, add-on SA-H Ohjelmointityökalut Kuvaus Huoltotyökalu, MF/MP/Modbus/LonWorks toimilaitteille ja ilmamääräsäätimille Belimo PC-työkalu, ohjelma säätöön ja diagnosointiin Adapteri työkalulle ZH yyppi ZH E MF-P MF-C 4 NVKC4A-MP-RE fi oikeus muutoksiin pidätetään

5 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm Sähköinen kytkentä! Kytkentäkaavio Huomioita Liitäntä suojamuuntajan kautta Muita toimilaitteita voidaan kytkeä rinnan. Huomioi tehontarve. ehdasasetus: oimilaitteen kara on sisään vedetty. AC/DC 4 V, jännitesäätöinen Käyttö MP -väylässä DC (0) 0 V DC 0 V Sensor MP oiminnot oiminnot MP-väylää käytettäessä Liitäntä MP -väylään opologia + MP A) A) lisätoimilaitteet ja -anturit (maks.8) opologialla ei ole rajoituksia (tähti, rengas, puu tai sekalaiset muodot ovat sallittuja). Syöttö ja kommunikaatio yhdessä -johtoisessa kaapelissa ei vaadi suojausta tai kierrettyä kaapelia ei vaadi päätevastuksia Aktiivisten anturien liitäntä lkoisen kytkentäkoskettimen liitäntä + MP p + MP A) A) A) lisätoimilaitteet ja -anturit (maks.8) Syöttö AC/DC 4 V Lähtöjännite DC V (maks. DC 0... V) Resoluutio 0 mv A) lisätoimilaitteet ja -anturit (maks.8) Kytkentävirta 6 4 V oiminta-alueen aloituspiste tulee ohjelmoida MP -toimilaitteelle 0.5 V Passivisten anturien liitäntä + MP A) Ni C Ω ) P C Ω ) NC C ) 00 Ω...60 kω ) A) lisätoimilaitteet ja -anturit (maks.8) ) Riippuen tyypistä ) Resoluutio Ohm NVKC4A-MP-RE fi oikeus muutoksiin pidätetään 5

6 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm oiminnot oiminnot perusarvoilla (tavallinen käyttö) AC 4 V pakkokytkentä releillä AC 4 V pakkokytkentä kiertyvällä painikkeella a b c (DC V) 0% ZS 50% 00% (DC V) e.g. N % ZS 50% a b c e.g. N % Kauko-ohjaus % asennoittimella SG.. Minimiraja asennoittimella SG.. Z 4 SGA4 SGF4 SGE4 Z 4 SGA4 SGF4 SGE4 0 [V] (DC V) min 0 [%] 0 00 Seurantaohjaus (asentoriippuvainen) Ohjaus ma viestillä ulkoisen vastuksen kautta DC (0) 0 V DC 0 V 500 Ω ( ) (+) 4 0 ma DC 0 V oiminnan tarkistus Huomio: oiminta-alue tulee asettaa DC...0 V. 500 Ω vastus muuntaa ma viestin jänniteviestiksi DC...0 V oimenpiteet. Kytke 4 V liittimiin ja. Irroita kytkentä : - suunnanvalintakytkin ylöspäin: toimilaite ajaa sulkupisteeseen ylös - suunnanvalintakytkin alaspäin: toimilaite ajaa sulkupisteeseen alas. Oikosulje liittimet ja : - oimilaite ajaa vastakkaiseen suuntaan 6 NVKC4A-MP-RE fi oikeus muutoksiin pidätetään

7 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm oiminnot oiminnot toimilaitteille, joissa on erityisparametrit (Ohjelmointi PC-työkalulla vaaditaan) Pakkokytkentä ja rajoittaminen AC 4 V releellä Pakkokytkentä ja rajoittaminen AC 4 V kiertyvällä painikkeella a b c d e (DC V) Close ) MIN ZS MAX Open (DC V) e.g. N 4007 Close ) MIN ZS MAX Open a b c d e e.g. N 4007 ) Varoitus: ämä toimintao taataan vain, jos toiminta-alueen alku on määritelty min. 0.5 V. Ohjaus auki-kiinni Ohjaus -piste a b e.g. N 4007 a b NVKC4A-MP-RE fi oikeus muutoksiin pidätetään 7

8 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm Käytön ohjaimet ja ilmaisimet Suunnanvalintakytkin Käännä: Iskun suunta vaihtuu Suojus, POP -nappi POP -nappi 4 Asteikko manuaaliseen säätöön 5 Asento työkalulla tehtävään säätöön 0 6 Huoltopistoke Ohjelmointityökalujen liittämiseen 7 Vaihteistonvapautuspainike Paina painiketta: Vapauta painike: Vaihteisto vapautuu, moottori pysähtyy, käsikäyttö mahd. Vaihteisto kytkeytyy päälle, vakiokäyttö POP 4 ool 8 Status Address Adaption Power 9 LEDit 8 keltainen 9 vihreä Selitys/toiminto Ei pala Palaa oiminta OK Ei pala Vilkkuu POP -toiminto aktiivinen Palaa Ei pala SuperCap esilataus, SuperCap vikatilassa tai kytkentävirhe Ei pala Ei pala Ei toiminnassa Palaa Palaa Adaptointi käynnissä Vilkkuu nopeasti Palaa Kommunikointi käynnissä 8 Painike ( keltainen LED ) 6 Paina painiketta: Osoitteen vahvistus 9 Painike ( vihreä LED ) Paina painiketta: Käynnistää adaptoinnin, jonka jälkeen vakiokäyttö 0 Käsikäyttö Myötäpäivään: Vastapäivään: oimilaitteen kara työntyy ulospäin oimilaitteen kara vetäytyy sisäänpäin urva-asennon asetus (POP) 0.5 OOL 0.5 OOL OOL OOL POP % POP > PC-ool 8 NVKC4A-MP-RE fi oikeus muutoksiin pidätetään

9 NVKC4A-MP-RE AC/DC 4 V, 000 N, Ajoaika 5 s / 0 mm Huolto! Huomioita oimilaite voidaan parametrisoida huoltopistorasian kautta PC-työkalulla ja ZH E ohjelmointityökalulla ZH E -liitäntä AC 4 V DC 4 V MP SB i esc OK PC-työkaluliitäntä AC 4 V DC 4 V MP SB i esc OK BELIMO PC-ool SB Mitat [mm] Mittapiirustus Lisätietoa oimilaitteiden asennusohjeet NVKC4A-MP-RE fi oikeus muutoksiin pidätetään 9

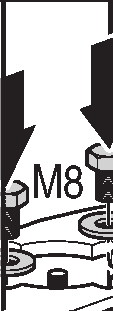

10 * * * * 4mm/9 Nm optional optional C NVK..A(-..)-RE x 4-6 mm x 8-0 mm x NF /8-4 M8 x NF /4-8 x NF /4 - x M0 x M8 x M6 x x M8 x x M8 4 5 optional NVK..A(-..)-RE /5

11 NVK..A(-..)-RE 6 7 4mm 5Nm 8 a) b) A AB A AB A AB B 8a 8b / 5 NVK..A(-..)-RE

12 NVK..A(-..)-RE 8a 8b 4mm 4mm 70 9a 9b 0a 0b NVK..A(-..)-RE /5

13 NVK..A(-..)-RE a b 4mm/5Nm 4mm/5Nm NVK4A--RE NVK(C)4A-MP-RE 5mm 6mm 4...6mm optional 6...8mm 8...0mm optional max. 4Nm 4 / 5 NVK..A(-..)-RE

14 NVK..A(-..)-RE AC 4 V AC 0 V! N L a b a b 4 4 NVK(C)4A--RE NVK(C)0--RE a 4 b AC 4 V / DC 4 V + DC (0) V MP NVK(C)4A-MP-RE NVK..A(-..)-RE / 5
