1 GPS Henkilöiden/omaisuuden/lemmikien paikannuslaite Käyttäjän manuaali Gsm ledi vihreä Laite on yhdistetty GSM-verkkoon Laite on yhdistetty GPRS-verkkoon Laite ei ole yhdistettynä GSM-verkkoon Laitteessa ei SIM-korttia ledi vilkkuu 0.2 sekunnin välein joka kolmas sekuntti Ledi välähtää kahdesti nopesti kollmen sekunnin välein Ledi välähtää kerran kolmen sekunnin välein Ledi palaa koko ajan GPS ledi sininen Laitteella on GPS-Paikkannus Laitteella on GSM-Paikannus Laitteella ei ole GPS-Paikannusta GPS-Siru lepotilassa ledi vilkkuu 0.2 sekunnin välein joka kolmas sekuntti Ledi välähtää sekunnin välein joka kolmas sekuntti Leid välähtää kahden sekunnin välein joka kolmas sekuntti Ledi ei välky Virta ledi Punainen Laite latautuu Laite ei lataudu tai on täysin latautunut Laite on liikkeessä Valo palaa koko ajan Valo ei pala Ledi välkkyy satunnainsesti Napit Virta päälle/pois SOS-nappi Puhelu nappula Laitteen käynnistämiseksi ja sulkemiseksi. Kun painetaan 3 sekunnin ajan, GPS- ja GMS-ledit Himmenevät 3 kertaa Kun painetaan 3-sekunnin ajan laite lähettää kaikkiin laitten muistiin tallennetuihin numeroihin hälytyksen, sekä soittaa niihn Kun painetaan, aloittaa soiton A1-numeroon 3. Numeroiden asettaminen Komento: A1 Huom. Ei välejä tekstissä ja kirjainkoolla on merkitystä Käytä paketissa ollutta laitteen numeroa ja lähetä tekstiviesti: A1 Vastauksesksi tulee: Set mobile number 1 OK! Poistaaksesi numeron tallennetusta muistista lähetä viesti: A0

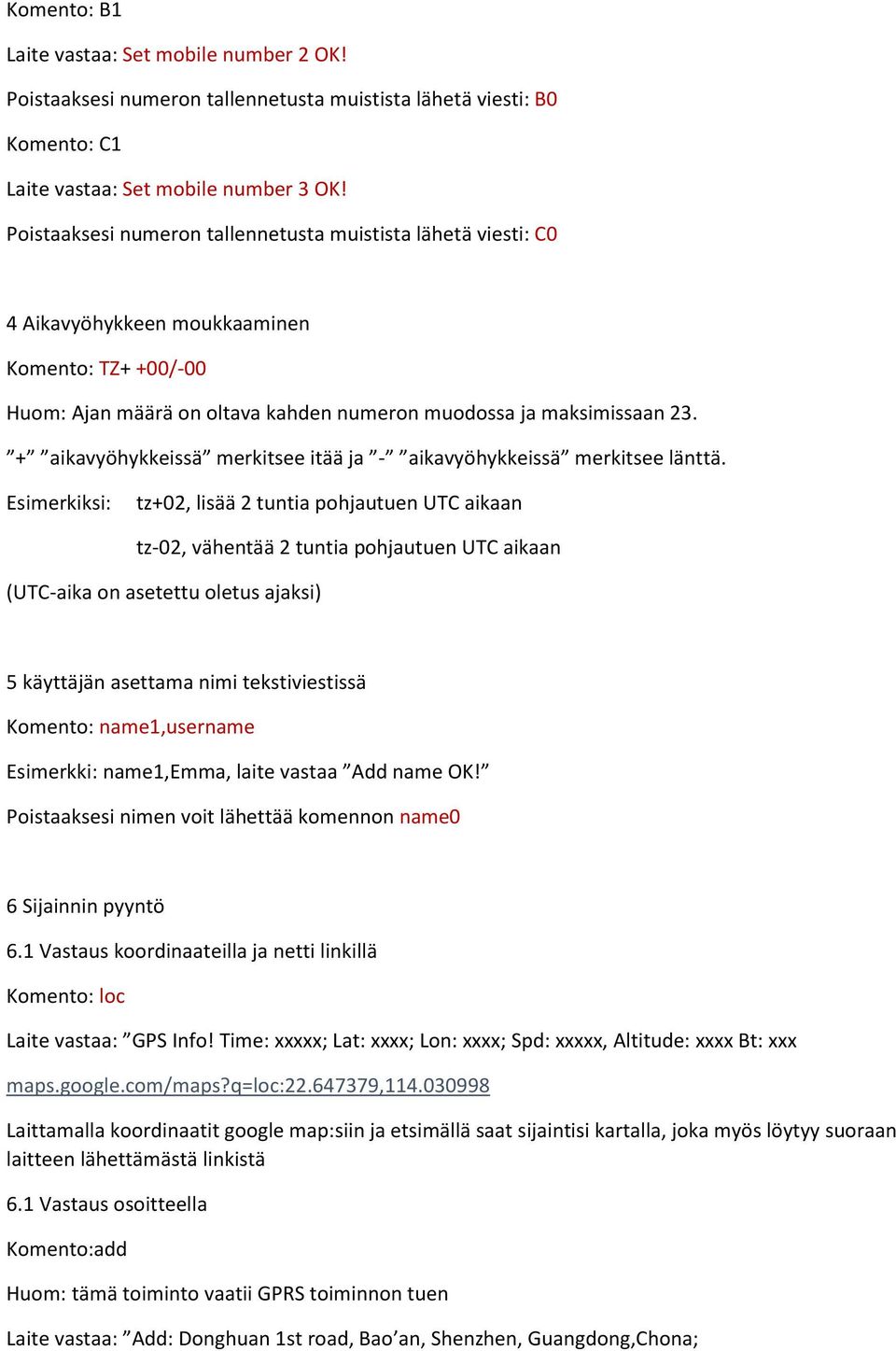

2 Komento: B1 Laite vastaa: Set mobile number 2 OK! Poistaaksesi numeron tallennetusta muistista lähetä viesti: B0 Komento: C1 Laite vastaa: Set mobile number 3 OK! Poistaaksesi numeron tallennetusta muistista lähetä viesti: C0 4 Aikavyöhykkeen moukkaaminen Komento: TZ+ +00/-00 Huom: Ajan määrä on oltava kahden numeron muodossa ja maksimissaan aikavyöhykkeissä merkitsee itää ja - aikavyöhykkeissä merkitsee länttä. Esimerkiksi: tz+02, lisää 2 tuntia pohjautuen UTC aikaan tz-02, vähentää 2 tuntia pohjautuen UTC aikaan (UTC-aika on asetettu oletus ajaksi) 5 käyttäjän asettama nimi tekstiviestissä Komento: name1,username Esimerkki: name1,emma, laite vastaa Add name OK! Poistaaksesi nimen voit lähettää komennon name0 6 Sijainnin pyyntö 6.1 Vastaus koordinaateilla ja netti linkillä Komento: loc Laite vastaa: GPS Info! Time: xxxxx; Lat: xxxx; Lon: xxxx; Spd: xxxxx, Altitude: xxxx Bt: xxx maps.google.com/maps?q=loc: , Laittamalla koordinaatit google map:siin ja etsimällä saat sijaintisi kartalla, joka myös löytyy suoraan laitteen lähettämästä linkistä 6.1 Vastaus osoitteella Komento:add Huom: tämä toiminto vaatii GPRS toiminnon tuen Laite vastaa: Add: Donghuan 1st road, Bao an, Shenzhen, Guangdong,Chona;

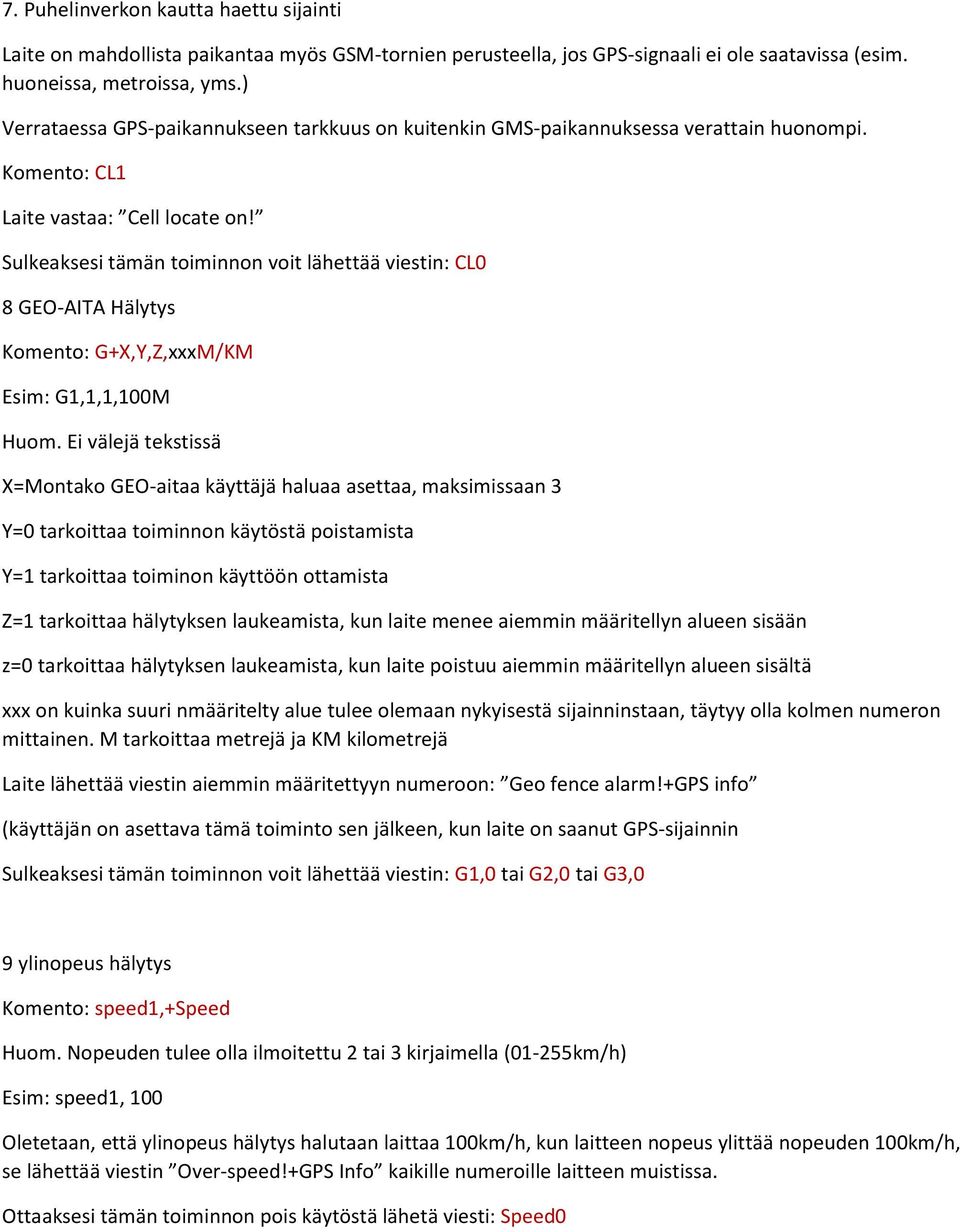

3 7. Puhelinverkon kautta haettu sijainti Laite on mahdollista paikantaa myös GSM-tornien perusteella, jos GPS-signaali ei ole saatavissa (esim. huoneissa, metroissa, yms.) Verrataessa GPS-paikannukseen tarkkuus on kuitenkin GMS-paikannuksessa verattain huonompi. Komento: CL1 Laite vastaa: Cell locate on! Sulkeaksesi tämän toiminnon voit lähettää viestin: CL0 8 GEO-AITA Hälytys Komento: G+X,Y,Z,xxxM/KM Esim: G1,1,1,100M Huom. Ei välejä tekstissä X=Montako GEO-aitaa käyttäjä haluaa asettaa, maksimissaan 3 Y=0 tarkoittaa toiminnon käytöstä poistamista Y=1 tarkoittaa toiminon käyttöön ottamista Z=1 tarkoittaa hälytyksen laukeamista, kun laite menee aiemmin määritellyn alueen sisään z=0 tarkoittaa hälytyksen laukeamista, kun laite poistuu aiemmin määritellyn alueen sisältä xxx on kuinka suuri nmääritelty alue tulee olemaan nykyisestä sijainninstaan, täytyy olla kolmen numeron mittainen. M tarkoittaa metrejä ja KM kilometrejä Laite lähettää viestin aiemmin määritettyyn numeroon: Geo fence alarm!+gps info (käyttäjän on asettava tämä toiminto sen jälkeen, kun laite on saanut GPS-sijainnin Sulkeaksesi tämän toiminnon voit lähettää viestin: G1,0 tai G2,0 tai G3,0 9 ylinopeus hälytys Komento: speed1,+speed Huom. Nopeuden tulee olla ilmoitettu 2 tai 3 kirjaimella (01-255km/h) Esim: speed1, 100 Oletetaan, että ylinopeus hälytys halutaan laittaa 100km/h, kun laitteen nopeus ylittää nopeuden 100km/h, se lähettää viestin Over-speed!+GPS Info kaikille numeroille laitteen muistissa. Ottaaksesi tämän toiminnon pois käytöstä lähetä viesti: Speed0

4 10. GPS signaalin katoamis ja löytymis hälytykset. Komento: GR1 Laite lähettää automaattisesti viimeisimmän tiedetyn laitteen sijainnin aiemmin asettetuihin numeroihin, kun laite siirtyy tilaan, jossa ei ole GPS-signaalia. Jos käyttäjä menee tilaan, jossa ei ole GPS-signaalia (kuten tunnelit, luolat ja autotallit) laite tietää käyttäjän sijainnin 10-minuuttia ennen katvealuetta. Tämä on tärkeää, sillä jos lapsi on kadoksissa, voidaan hänet paikantaa tarkimman GPS-tuloksen avulla. Kaikkiin tekstiviestehin tänä aikana laite kun laiteella ei ole GPS-signaalia se vastaa viimeisimmällä GPStiedolla aiemmin määriteltyhin numeroihin. Sulkeaksesi tämän toiminnon lähetä viesti: GR0 11 Liike hälytys Komento: M1, xxxm/km Huom. xxx on esiasetettu etäisyys laitteen nykyisestä olinpaikasta, joka täytyy ilmoittaa kolmella kirjaimella. M tarkoittaa metriä ja KM kilometriä Esim. M1,100m (kun laite liikkuu 100m, se lähettää tekstiviestin aiemmin asetettuhin numeroihin. ottaaksesi tämän toiminnon pois päältä lähetä viesti M0 laitteelle 12 Kuuntelu Komento: L1 vain numerot A1, B1 ja C1 voivat tehdä hiljaisen soiton laitteeseen, jonka laite vastaa automaattisesti ja antaa soittajan kuunnella mitä tapahtuu laitteen ympärillä. Laite ei anna mitään ääni merkkiä siitä, että se ottaa puhelun vastaan. Ottaaksesi tämän toiminnon pois käytöstä lähetä viesti: L0 13 Värinä hälytys Komento: V1,xxS/M/H Huom: ei välejä tekstissä, S tarkoittaa sekunttia,m minuuttia ja H tuntia. xx Tarkoittaa aikaa, jonka asetetaan laitteelle ja se tulee ilmoittaa kahdella kirjaimella. Esim. V1,05M Jos käyttäjä laittaa tämän toiminnon päälle, Laite tunnistaa liikettä jokaisen 5 miinuttin välein ja lähettää hälytyksen viestillä rekisteröityihin numeroihin. Poistaaksesi tämän toiminnon käytöstä lähetä viesti: V0

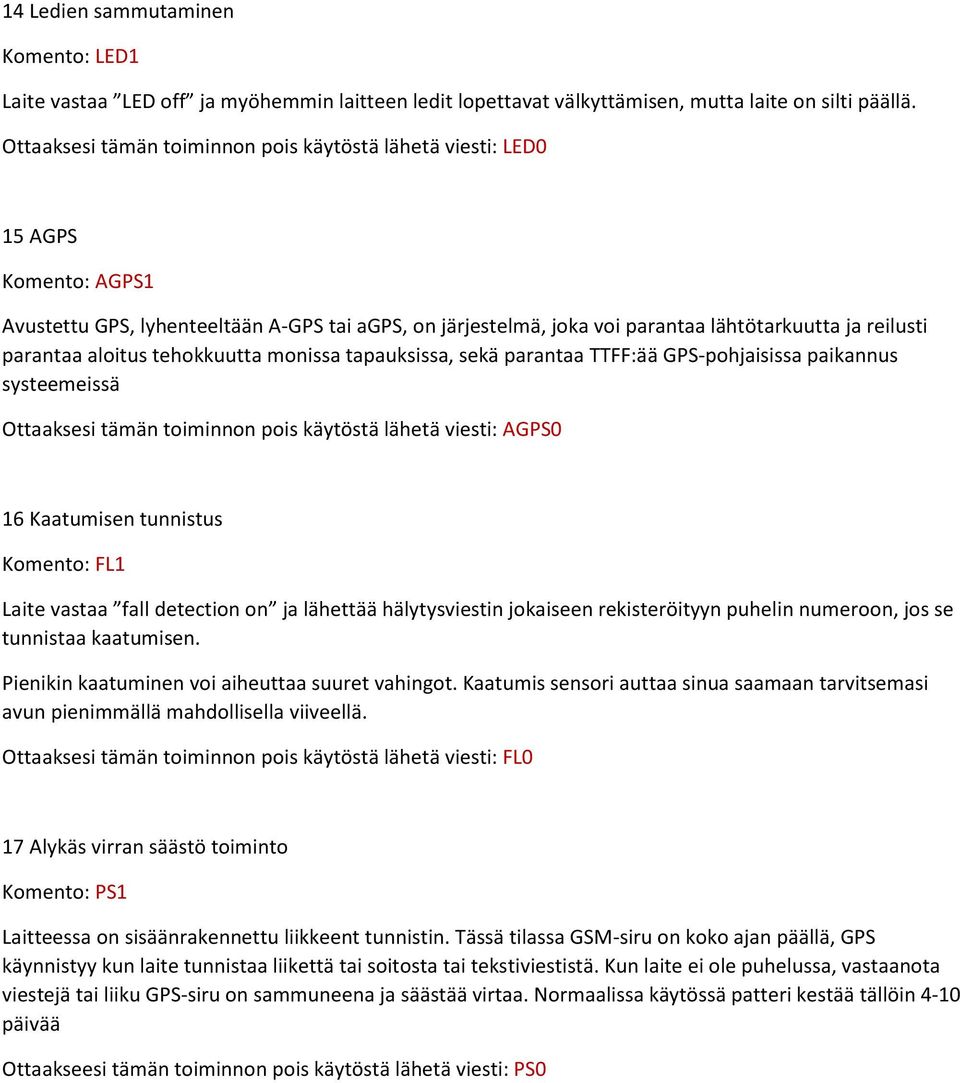

5 14 Ledien sammutaminen Komento: LED1 Laite vastaa LED off ja myöhemmin laitteen ledit lopettavat välkyttämisen, mutta laite on silti päällä. Ottaaksesi tämän toiminnon pois käytöstä lähetä viesti: LED0 15 AGPS Komento: AGPS1 Avustettu GPS, lyhenteeltään A-GPS tai agps, on järjestelmä, joka voi parantaa lähtötarkuutta ja reilusti parantaa aloitus tehokkuutta monissa tapauksissa, sekä parantaa TTFF:ää GPS-pohjaisissa paikannus systeemeissä Ottaaksesi tämän toiminnon pois käytöstä lähetä viesti: AGPS0 16 Kaatumisen tunnistus Komento: FL1 Laite vastaa fall detection on ja lähettää hälytysviestin jokaiseen rekisteröityyn puhelin numeroon, jos se tunnistaa kaatumisen. Pienikin kaatuminen voi aiheuttaa suuret vahingot. Kaatumis sensori auttaa sinua saamaan tarvitsemasi avun pienimmällä mahdollisella viiveellä. Ottaaksesi tämän toiminnon pois käytöstä lähetä viesti: FL0 17 Alykäs virran säästö toiminto Komento: PS1 Laitteessa on sisäänrakennettu liikkeent tunnistin. Tässä tilassa GSM-siru on koko ajan päällä, GPS käynnistyy kun laite tunnistaa liikettä tai soitosta tai tekstiviestistä. Kun laite ei ole puhelussa, vastaanota viestejä tai liiku GPS-siru on sammuneena ja säästää virtaa. Normaalissa käytössä patteri kestää tällöin 4-10 päivää Ottaakseesi tämän toiminnon pois käytöstä lähetä viesti: PS0

6 18 Syväuni-tila Komento: DS1 Molemmat GSM- ja GPS-sirut ovat poissa käytöstä energian säästön vuoksi, laite voidaan käynnistää vain liike sensorin avulla, jolloin se on päällä 15 minuuttia ja siirtyy sitten takaisin unitilaan ellei liikettä havaita. Akku voi kestää tässä tilassa jopa 40 päivää. Ottaaksesi tämän toiminnon pois käytöstä lähetä viesti: DS0 19. Asetettujen numeroiden tarkistus ja tila komento: status Laite vastaa: E.g. A B C ; Speed: 0,100km/h; GEO:0,0,0; VB:1,10S; MV:1,100; LBS:1; LED:0; RCV:0; TZ:2.0; Listen-in: 1; PS:1; FL:1; Bat: 95 Tunnistaaksesi 0 ja 1 merkitykset, numero 0 tarkoittaa ettei toiminto ole päällä ja numero 1 tarkoittaa, että toiminto on päällä 20 SOS nappula Kun SOS-nappulaa painetaa 3 sekunttia, GSM-ledi himmenee 2 kertaa ja SOS-hälytys lähetetään kaikkiin oikeutettuihin numeroihin, sekä websivulle. Laite lähettää viestin: Help me! + GPS info Samaan aikaa laite yrittää soittaa jokaiseen kolmeen numeroon 30 sekunnin välein. Ensimmäinen numero ohittaa tärkeysjärjestyksessä toisen ja toinen kolmannen numeron. Jos laite ei saa yhteyttä ensimmäiseen numeroon, se vaihtaa toiseen ja siten kolmanteen. Jos kolmaskin numero on tavoittamattomissa, laite aloittaa alusta kunnes joku numeroista vastaa. 21 Puhelu nappula Paina puhelu nappulaa 3 sekunnin ajan, GSM-ledi välähtää kahdesti ja laite soittaa ensimmäiseen numeroon 22. Äänen voimakkuuden säätö Painamalla sivulla olevia nappuloita VOL+ / VOL- voit säätää äänen voimakkuutta puhelun aikana 23 Akku lopussa-hälytys Huom. Kun laitteen akun varaus on alle 20%, se lähettää Tekstiviestin BAT: LOW! + GPS INFO kaikkiin aiemmin asetettuhin numeroihin

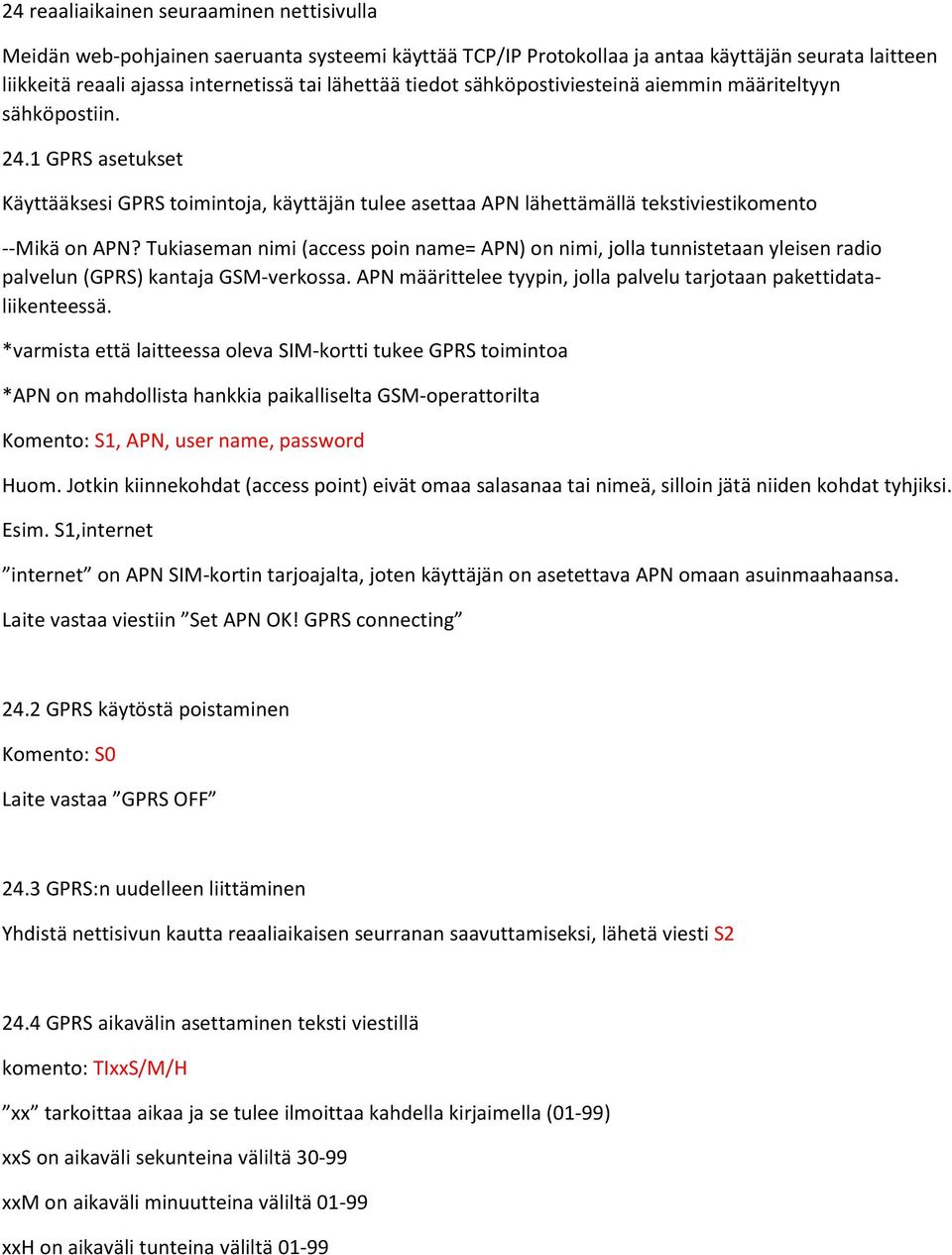

7 24 reaaliaikainen seuraaminen nettisivulla Meidän web-pohjainen saeruanta systeemi käyttää TCP/IP Protokollaa ja antaa käyttäjän seurata laitteen liikkeitä reaali ajassa internetissä tai lähettää tiedot sähköpostiviesteinä aiemmin määriteltyyn sähköpostiin GPRS asetukset Käyttääksesi GPRS toimintoja, käyttäjän tulee asettaa APN lähettämällä tekstiviestikomento --Mikä on APN? Tukiaseman nimi (access poin name= APN) on nimi, jolla tunnistetaan yleisen radio palvelun (GPRS) kantaja GSM-verkossa. APN määrittelee tyypin, jolla palvelu tarjotaan pakettidataliikenteessä. *varmista että laitteessa oleva SIM-kortti tukee GPRS toimintoa *APN on mahdollista hankkia paikalliselta GSM-operattorilta Komento: S1, APN, user name, password Huom. Jotkin kiinnekohdat (access point) eivät omaa salasanaa tai nimeä, silloin jätä niiden kohdat tyhjiksi. Esim. S1,internet internet on APN SIM-kortin tarjoajalta, joten käyttäjän on asetettava APN omaan asuinmaahaansa. Laite vastaa viestiin Set APN OK! GPRS connecting 24.2 GPRS käytöstä poistaminen Komento: S0 Laite vastaa GPRS OFF 24.3 GPRS:n uudelleen liittäminen Yhdistä nettisivun kautta reaaliaikaisen seurranan saavuttamiseksi, lähetä viesti S GPRS aikavälin asettaminen teksti viestillä komento: TIxxS/M/H xx tarkoittaa aikaa ja se tulee ilmoittaa kahdella kirjaimella (01-99) xxs on aikaväli sekunteina väliltä xxm on aikaväli minuutteina väliltä xxh on aikaväli tunteina väliltä 01-99

8 Esim. TI01M laite vastaa Set updating time interval OK! ja päivittää ajan nettisivulle minuutin välein 24.5 APN VPN tai IP tarkistus Komento: G1 Laite vastaa: APN: internet; Name: xxx; Password xxx; Port: 5050; VPN or IP: 25 IMEI/sarjanumeron tarkastus Komento: version Laite vastaa IMEI: xxxx; GSM CSQ:xxxx; Soft; V IP:n ja portin vaihtaminen Komento: IP1,IP,port esim. IP1, , Laitteen uudelleen käynnistäminen Komento: reboot Laite käynnistää itsensä uudelleen muuttamatta mitää asetuksia 28 Alustaminen Komento: RESET! Huom: Tämä palauttaa kaikki asetukset tehdasasetuksiksi 29. Sisäänrakennettu muisti Laite sisältää 8mb flash muistia, johon se tallentaa GPS tiedot, kun GSM-verkkoa ei ole saatavissa (esim. harvaan asutut alueet, vuoristot ja maanalaiset alueet) Laite siirtää tiedot automaattisesti web-sivulle, kun GSM-verkkoa palautuu Varoituksia

9 Seuraa seuraavia ohjeita pidentääksesi laitteen elinikää 1. Pidä laite kuivana, kaikki nesteet voivat tuhota tai vahingoittaa laitteen virtapiirrejä 2. Älä käytä tai säilytä laitetta pölyisillä alueilla 3. Älä laita laitetta liian kuumiin tai kylmiin paikkoihin 4. Puhdista laita kankaalla, älä käytä kemikaaleja 5. Älä pura tai uudelleen sovita laitetta 6. muiden akkujen käyttäminen aiheuttaa ei haluttuja tilanteita Laitteen Tiedot Mitat Paino GSM taajuudet GPS-siru GPS-herkkyys GPS-tarkkuus Paikkannus aika (TTFF) Lataus jännite Akku Valmiustila jännite Säilytys lämpötila Käyttö lämpötila Kosteus 61mm*44mm*16mm 35g 900/1800Mhz tai 850/1900Mhz U-blox 7(AGPS-tuki) Kylmä startti -148dBm Lämmin startti -162dBm <2.5m Kylmä startti 30s, lämmin startti 11s, Kuuma startti 1s 5V DC ladattava 3.7V 900mAh <1.2mAh -40C +85C välillä -20C +80C välillä 5%-95% ilman condensaatiota
