/060/2012

Transkriptio

1

2 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 2 (9) /060/2012 Sisällys 1. Yleisten ohjeiden tarkoituksesta Määritelmiä Kunnossapito Yleistä Kunnossapitoluokat M, T ja V Määräaikaishuoltovälit ja niiden muuttaminen Määräaikais ja -huolto Tarkastus- ja huoltotoimenpiteiden kirjaaminen Lisätarkastukset Tarvittavien huoltotoimenpiteiden suorittaminen Viankorjaus Viankorjausvalmius Vikojen ilmoittaminen ja vastaanotto Viankorjauskiireellisyys Tilapäiset korjaustoimenpiteet Korjaustoimenpiteiden kirjaaminen, dokumentointi ja jäljitettävyys Kunnossapitourakoitsijan huolto- ja korjaustoiminta Kunnossapitourakoitsijan henkilökunnan pätevyysvaatimukset Uusien laitteiden kunnossapitoon otto Turvalaitekunnossapidon johtaminen Rataisännöitsijä ja muu valvonta Turvalaitekunnossapidon jatkuva parantaminen Laite- tai palveluntoimittajien kanssa solmituista sopimuksista... 9

3 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 3 (9) /060/ Yleisten ohjeiden tarkoituksesta 2. Määritelmiä Rautatieturvalaitteiden yleisten kunnossapito-ohjeiden tarkoituksena on lyhyesti ohjeistaa turvalaitekunnossapitäjän työtä. Tämän ohjeen tarkoituksena ei ole olla tyhjentävä kooste tai luettelo viittauksista muihin voimassa oleviin Liikenneviraston määräyksiin, ohjeisiin tai menettelytapoihin. 3. Kunnossapito Kunnossapito. Kaikki tekniset ja hallinnolliset toimenpiteet, mukaan lukien valvontatoimenpiteet, joiden tavoitteena on pitää kohde toimivana tai palauttaa kohde tilaan, jossa se toimii sille asetettujen vaatimusten mukaisesti. Turvalaitteiden kunto. Turvalaitteiden kunnossapitotasoon vaikuttavat junaturvallisuuden vaatimukset, radan ja liikenteen taso sekä ohjeet ja määräykset. Arvioitaessa turvalaitteiden kuntoa tarkoitetaan käsitteellä nykytaso hetkellä vallitsevaa kunnossapitotasoa ja käsitteellä tavoitetaso laitteilta toiminnan kannalta tavoiteltavaa kunnossapitotasoa. Turvalaitoksen rakentamisella tarkoitetaan uuden turvalaitoksen rakentamista tai vanhan turvalaitoksen korvaamista uudella. Turvalaitoksen muuttamisella tarkoitetaan sen laajentamista, täydentämistä tai supistamista. Turvalaitoksen käytöstä poistamisella tarkoitetaan sen irrottamista liikennöintiä turvaavasta toiminnasta. Kunnossapitoon otolla tarkoitetaan toimenpiteitä, joilla on varmistettu turvalaitoksen teknisten ja toiminnallisten vaatimustenmukaisuuksien täyttyminen vaadittavine dokumentaatioineen sekä tarpeellinen perehdyttäminen. 3.1 Yleistä Kunnossapitäjän tulee kaikessa toiminnassaan noudattaa Liikenneviraston antamia ohjeita, ja eritoten arvioida työsuorite- tai työtyyppikohtaisesti tarve työn toteuttamisesta ETJ-menettelyn mukaisesti. 3.2 Kunnossapitoluokat M, T ja V Turvalaitteiden kunnossapitoon kuuluu: toimenpiteet nykytason selvittämiseksi ja tarvittavien huoltotoimenpiteiden määrittelemiseksi huoltotoimenpiteet tavoitetason ylläpitämiseksi tai sen saavuttamiseksi viankorjaustoimenpiteet vioittuneiden laitteiden palauttamiseksi toimintakuntoon ja häiriöiden selvitys vikatapahtuman rekisteröinti tilastointi ja tilastojen tulkinta silmälläpitäen tulevia korjaus- ja uusimistarpeita Turvalaitteiden kunnossapidon tärkein tehtävä on varmistaa laitteiden turvallinen ja oikea toiminta junaturvallisuuden kannalta riittävän korkeaa käytettävyyttä yl-

4 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 4 (9) /060/ Määräaikaishuoltovälit ja niiden muuttaminen 3.4 Määräaikais ja -huolto läpitäen. Tähän pyritään riittävien määräaikaishuoltojen ja määräaikaisten avulla kohdistamalla kunnossapitoresurssit junaturvallisuuden ja liikenteenhoidon kannalta tärkeisiin huoltokohteisiin. Tätä tarkoitusta varten huoltokohteet on jaettu kolmeen kunnossapitoluokkaan. Kunnossapitoluokka M: Laitteet tai niiden osat, joita on huollettava säännöllisin väliajoin tai joille on suoritettava junaturvallisuuteen liittyviä määräaikaistarkastuksia. Luokkaan M kuuluvat laitteet tai niiden osat on ehdottomasti huollettava niitä koskevien huolto-ohjeiden, määräaikaishuoltovälien ja sallittujen vaihtelurajojen mukaan. Kunnossapitoluokka T: Laitteet, joita on tarkastettava säännöllisin väliajoin tarvittavien huoltotoimenpiteiden määrittelemiseksi. Luokkaan T kuuluvat laitteet tarkastetaan säännöllisesti noudattaen laitteille määriteltyjä keskimääräisiä määräaikaishuoltovälejä ja sallittuja vaihtelurajoja. Näiden ten ja niihin perustuvien huoltotoimenpiteiden määrää säätelemällä säilytetään haluttu kunnossapidon tavoitetaso. Kunnossapitoluokka V: Laitteet, jotka edellyttävät ainoastaan viankorjausta. Siirto kunnossapitoluokasta toiseen on mahdollista kun tavoitetasoa ei saavuteta tai kunnossapitotaso on liian korkea. Kunnossapitourakoitsija voi omalla päätöksellään siirtää laitteen tai sen osan luokasta V luokkaan T. Muista siirroista on sovittava kirjallisesti Liikenneviraston kanssa. Määräaikaishuoltovälit ja sallitut vaihtelurajat on esitetty laitekohtaisissa - ja huolto-ohjeissa. Liikennevirasto voi hyväksyä kunnossapitäjän kirjallisesta etukäteisesityksestä poikkeuksia määräaikaishuoltoväliaikoihin. Kunnossapitäjän tulee määräysvälien harventamiseksi tai tihentämiseksi laatia ennakolta kirjallinen muutosesitys, joka perustuu kustannusperustaiseen luokitukseen (Ranking Index for Maintenance Expenditures, RIME) tai muuhun toimenpiteiden tarveperustaiseen luokitteluun. Esityksestä tulee ilmetä toteutuneen vikahistorian avulla miksi muutos on perusteltu ja lisäksi edellytetään YTMasetuksen (yhteinen turvallisuusmenetelmä) mukaisesti rautatiejärjestelmän turvallisuuteen liittyvien riskien arviointia ja hallintaa rautatiejärjestelmään tehtävien merkittävien muutosten yhteydessä. Määräaikaisten tavoitteena on selvittää ne huoltotoimenpiteet, joihin on ryhdyttävä määräaikaishuollon lisäksi tavoitetason ylläpitämiseksi. Määräaikaishuollon tavoitteena on taata turvalaitteille riittävä kunnossapitotaso kohdistamalla huoltotoimenpiteet junaturvallisuuden ja liikenteenhoidon kannalta tärkeisiin ja häiriöalttiisiin laitteisiin.

5 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 5 (9) /060/2012 Kunnossapitäjän täytyy ilmoittaa syy ja aika kirjallisesti (kunnossapitokokouksessa) jos huoltojen samansuuntainen liukuma otetaan toistuvasti käyttöön jonkin toimenpiteen osalta. 3.5 Tarkastus- ja huoltotoimenpiteiden kirjaaminen Tarkastus- ja huoltotoimenpiteistä saatavilla tiedoilla ohjataan ja kehitetään huoltotoimintaa. Kaikista kunnossapitourakoitsijan yksittäisistä - ja huoltotoimenpiteistä tulee tuottaa Liikenneviraston osoittamiin rekistereihin sähköinen dokumentti, josta käy ilmi ainakin kohde, toimenpide, ajankohta ja tekijä. Mikäli Liikennevirastolla ei ole osoittaa tällaista hallitsemaansa rekisteriä, johon toimenpiteet kirjataan, tulee kunnossapitäjän sopia kirjaustavasta sen itsensä hallitsemaan rekisteriin, josta tehtyjen toimenpiteiden toteuma voidaan jälkikäteen osoittaa Liikennevirastolle. Määräaikaistarkastuksesta ja huollosta täytetään huoltopöytäkirja, johon kirjataan tarkastuksessa todetut puutteet ja huoltotoimenpiteet. Mittaustulokset kirjataan mittauspöytäkirjoihin. Lisäksi tehdään yksilöivä merkintä määräaikaistarkastuksen sekä huollon suorittamisesta ja myös muista turvalaitokseen liittyvistä toimenpiteistä ja havainnoista "Turvalaitoksen käyttö- ja häiriöpäiväkirjaan" (Edita, Livi ). 3.6 Lisätarkastukset Määräaikaisten lisäksi on tehtävä lisätarkastuksia mm. seuraavissa tapauksissa: juna- ja vaihtotyövaurion jälkeen epäiltäessä varmuusvikaa toistuvissa vioissa kun tavoitetasoa ei saavuteta em. ten ja huoltotoimenpiteiden perusteella (esim. elinkaarensa loppupäässä olevat laitokset). 3.7 Tarvittavien huoltotoimenpiteiden suorittaminen Varmuusvioista on aina tehtävä ilmoitus Liikennevirastoon. Tarkastuksissa todettu huoltotarve suunnitellaan ja toteutetaan kuten määräaikaishuolto. Huolto- ja viankorjaustoimenpiteiden toteutuksen suunnittelu alkaa riskianalyysillä, jonka jälkeen päätetään ne riskienhallinnan toimenpiteet, joilla riski minimoidaan. Tarkastuksen yhteydessä voidaan suorittaa sellaisia huoltotoimenpiteitä, jotka erikseen tehtyinä aiheuttaisivat lisäkustannuksia tai jotka turvallisuussyistä on tehtävä välittömästi. 3.8 Viankorjaus Viankorjauksen tavoitteena on saattaa vioittunut laite jälleen toimintakuntoon junaturvallisuuden ja liikenteen edellyttämässä ajassa. Toimintakuntoon saattamisella tarkoitetaan tällöin myös laitteen vaihtamista tai tilapäistä korjaamista.

6 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 6 (9) /060/ Viankorjausvalmius Turvalaitteiden viankorjaukselle asetettujen tavoitteiden saavuttaminen edellyttää yleensä viankorjausvalmiutta ympäri vuorokauden Vikojen ilmoittaminen ja vastaanotto 3.11 Viankorjauskiireellisyys 3.12 Tilapäiset korjaustoimenpiteet Viankorjauksen määrittelyyn vaikuttavat mm. liikenteen ja junaturvallisuuden edellyttämä viankorjauskiireellisyys ja kunnossapitosopimuksissa sovitut vasteajat. Rakentamiseen ja muuhun kunnossapitoon liittyvät työt on pyrittävä suorittamaan siten, että niistä ei aiheudu vikoja turvalaitteille. Kunnossapitäjän on varauduttava myös näiden vikojen korjaamiseen. Turvalaiteviat tulee ilmoittaa välittömästi niiden ilmetessä. Viat ilmoittaa yleensä liikenteenhoitohenkilökunta. Muita vianilmoittajia ovat liikkuvan kaluston kuljettajat, poliisi ja yksityiset henkilöt (varoituslaitosten viat) sekä muu rautatiehenkilökunta. Viat ilmoitetaan käyttökeskuksiin tai erikseen sovittuihin vianvastaanottopisteisiin. Kunnossapitäjä huolehtii siitä, että käyttäjillä on tiedossa vian vastaanoton puhelinnumerot. Vian vastaanottaja rekisteröi vika- ja häiriöilmoitukset. Kunnossapitäjän on tunnistettava kunnossapitovastuunsa ilmoitetusta kohteesta. Yksittäisessä kunnossapitotapauksessa on pyrittävä huomioimaan ympäristössä vaikuttaneet edeltävät häiriöt todellisen aiheuttajan löytämiseksi ja lopullisen korjauksen valmistumiseksi. Viankorjauskiireellisyys määräytyy mm. seuraavien seikkojen perusteella: vian vaikutus junaturvallisuuteen (varmuusvika tai turvallisuuden heikkeneminen vajaatoimintaisen laitoksen takia) mahdollisuus vian vaikutuksen ohittamiseen teknisin tai liikenteenhoidollisin toimenpitein vian vaikutus liikenteenhoitoon ja junatäsmällisyyteen rataosan tai liikennepaikan liikennetiheys viankorjauksen viivästymisen mahdollinen vaikutus laitteeseen Ensi tilassa korjattavia vikoja ovat junaturvallisuutta tai junaliikenteen täsmällisyyttä oleellisesti heikentävät viat silloin kun vian vaikutusta ei muilla toimenpiteillä voida ohittaa. Kiireellisesti korjattavia vikoja ovat myös sellaiset, jotka aiheuttavat vesi- tai maantieliikenteelle suurta haittaa. Viankorjauksen siirtämistä seuraavaan työvuoroon ohjataan kunnossapitourakoitsijan kunnossapitosopimukseen perustuvilla viankorjauskiireellisyyttä koskevilla ohjeilla. Jos vikaa ei saada korjattua lopulliseen kuntoon, voidaan eräissä tapauksissa käyttää tilapäisratkaisuja. Tällaisia ovat mm.: irronneen kiskoyhdistys- tai -liitäntäjohdon korvaaminen ohitusjohdolla

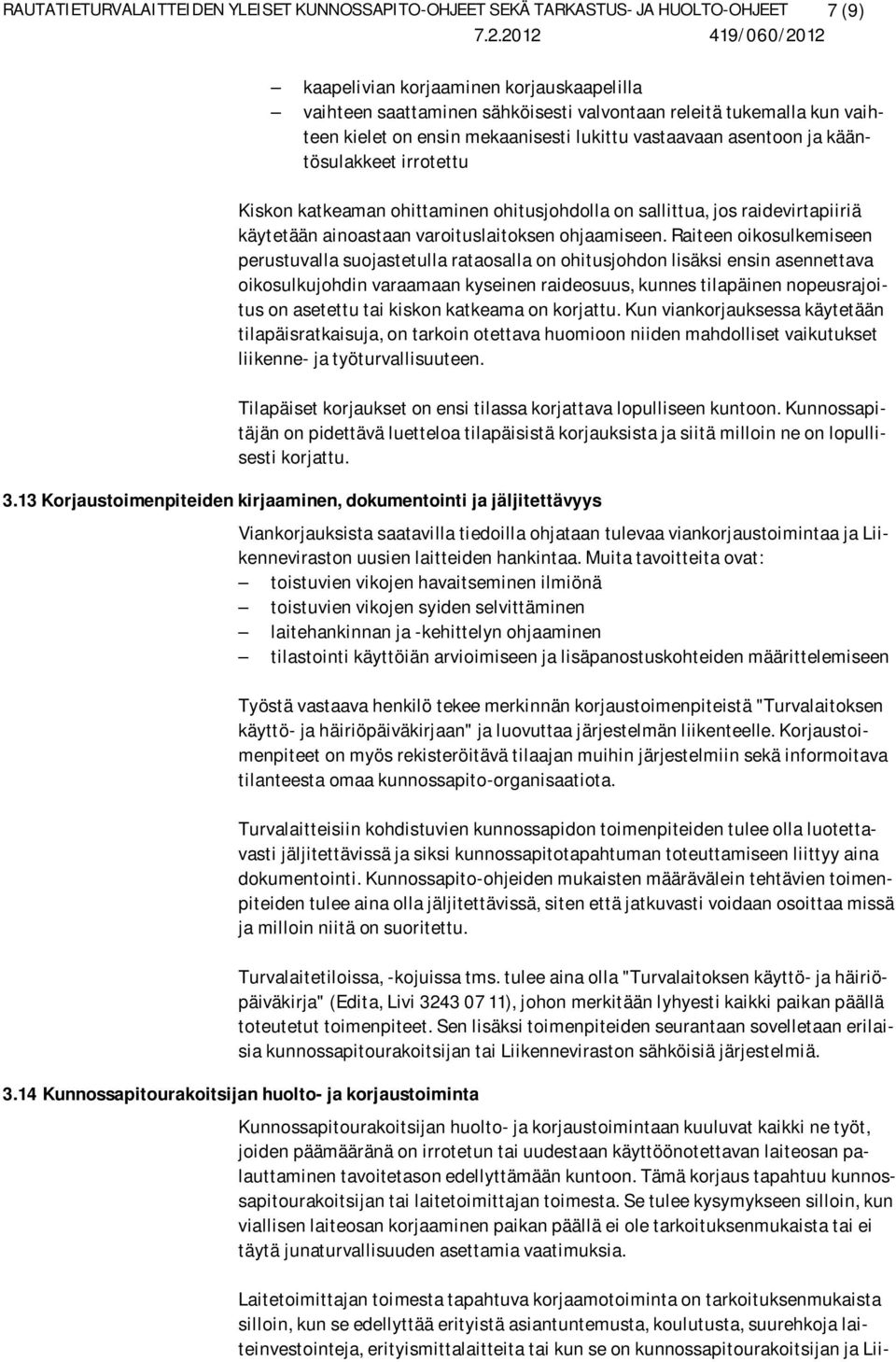

7 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 7 (9) /060/2012 kaapelivian korjaaminen korjauskaapelilla vaihteen saattaminen sähköisesti valvontaan releitä tukemalla kun vaihteen kielet on ensin mekaanisesti lukittu vastaavaan asentoon ja kääntösulakkeet irrotettu Kiskon katkeaman ohittaminen ohitusjohdolla on sallittua, jos raidevirtapiiriä käytetään ainoastaan varoituslaitoksen ohjaamiseen. Raiteen oikosulkemiseen perustuvalla suojastetulla rataosalla on ohitusjohdon lisäksi ensin asennettava oikosulkujohdin varaamaan kyseinen raideosuus, kunnes tilapäinen nopeusrajoitus on asetettu tai kiskon katkeama on korjattu. Kun viankorjauksessa käytetään tilapäisratkaisuja, on tarkoin otettava huomioon niiden mahdolliset vaikutukset liikenne- ja työturvallisuuteen. Tilapäiset korjaukset on ensi tilassa korjattava lopulliseen kuntoon. Kunnossapitäjän on pidettävä luetteloa tilapäisistä korjauksista ja siitä milloin ne on lopullisesti korjattu Korjaustoimenpiteiden kirjaaminen, dokumentointi ja jäljitettävyys Viankorjauksista saatavilla tiedoilla ohjataan tulevaa viankorjaustoimintaa ja Liikenneviraston uusien laitteiden hankintaa. Muita tavoitteita ovat: toistuvien vikojen havaitseminen ilmiönä toistuvien vikojen syiden selvittäminen laitehankinnan ja -kehittelyn ohjaaminen tilastointi käyttöiän arvioimiseen ja lisäpanostuskohteiden määrittelemiseen Työstä vastaava henkilö tekee merkinnän korjaustoimenpiteistä "Turvalaitoksen käyttö- ja häiriöpäiväkirjaan" ja luovuttaa järjestelmän liikenteelle. Korjaustoimenpiteet on myös rekisteröitävä tilaajan muihin järjestelmiin sekä informoitava tilanteesta omaa kunnossapito-organisaatiota. Turvalaitteisiin kohdistuvien kunnossapidon toimenpiteiden tulee olla luotettavasti jäljitettävissä ja siksi kunnossapitotapahtuman toteuttamiseen liittyy aina dokumentointi. Kunnossapito-ohjeiden mukaisten määrä tehtävien toimenpiteiden tulee aina olla jäljitettävissä, siten että jatkuvasti voidaan osoittaa missä ja milloin niitä on suoritettu. Turvalaitetiloissa, -kojuissa tms. tulee aina olla "Turvalaitoksen käyttö- ja häiriöpäiväkirja" (Edita, Livi ), johon merkitään lyhyesti kaikki paikan päällä toteutetut toimenpiteet. Sen lisäksi toimenpiteiden seurantaan sovelletaan erilaisia kunnossapitourakoitsijan tai Liikenneviraston sähköisiä järjestelmiä Kunnossapitourakoitsijan huolto- ja korjaustoiminta Kunnossapitourakoitsijan huolto- ja korjaustoimintaan kuuluvat kaikki ne työt, joiden päämääränä on irrotetun tai uudestaan käyttöönotettavan laiteosan palauttaminen tavoitetason edellyttämään kuntoon. Tämä korjaus tapahtuu kunnossapitourakoitsijan tai laitetoimittajan toimesta. Se tulee kysymykseen silloin, kun viallisen laiteosan korjaaminen paikan päällä ei ole tarkoituksenmukaista tai ei täytä junaturvallisuuden asettamia vaatimuksia. Laitetoimittajan toimesta tapahtuva korjaamotoiminta on tarkoituksenmukaista silloin, kun se edellyttää erityistä asiantuntemusta, koulutusta, suurehkoja laiteinvestointeja, erityismittalaitteita tai kun se on kunnossapitourakoitsijan ja Lii-

8 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 8 (9) /060/2012 kenneviraston edun mukaista hoitaa ulkoisesti. Samoilla perusteilla voidaan suorittaa myös keskitettyä huoltotoimintaa Kunnossapitourakoitsijan henkilökunnan pätevyysvaatimukset 3.16 Uusien laitteiden kunnossapitoon otto 3.17 Turvalaitekunnossapidon johtaminen 4. Rataisännöitsijä ja muu valvonta 5. Turvalaitekunnossapidon jatkuva parantaminen Liikennevirasto määrittelee ratatyöntekijöiden pätevyysvaatimukset Radanpidon turvallisuusohjeet (TURO) -julkaisussa. Kunnossapitourakoitsijan ja Liikenneviraston tulee yhdessä sopia uusien tai muutettavien laitteiden kunnossapitoon otosta. Edellytykset kunnossapitoon otolle tulee olla yhteisesti todennettuja ennen käyttöönottoa. Kunnossapitourakoitsijan organisaatiorakenteessa on varmistettava menettelyt ja keinot, joiden avulla kunnossapidon johdolla on käytettävissään aina reaaliaikaiset tiedot kunnossapitotapahtumista. Ohjaus- ja turvalaitejärjestelmien vika- ja häiriötapausten todellisia perussyitä on pyrittävä todentamaan analysoimalla vika- ja häiriölistoja sekä turvalaitosten käyttö- ja häiriöpäiväkirjoja. Järjestelmätoimittajalta sekä kunnossapidon- ja liikenteenhoitohenkilöstöltä saatu palaute on myös huomioitava. Analysoinnin tuloksena on tuotettava kunnossapito-organisaatiolle ja Liikennevirastolle yhteenveto vaadittavista lähi- ja pidemmän ajan korjaustoimenpiteistä, joilla varmistetaan turvallisuus, käytettävyys ja hallitaan elinkaaren loppuvaihe. Kunnossapitourakoitsijan tulee toimia yhteistoiminnassa Liikenneviraston rataisännöitsijän kanssa ja edesauttaa sen valvontatehtävien toteuttamista alueellaan. Kunnossapitourakoitsijan tulee jatkuvasti kirjata suorittamansa toimenpiteet niin, että Liikenneviraston tai muun viraston virkamies tai näiden nimeämä valvoja voi suorittaa pistokoeluontoisia tarkastuksia yksittäisiin tapauksiin liittyen tai muita ennalta sovittuja toimintatapa-auditointeja kunnossapitourakoitsijan tiloissa. Turvalaitekunnossapidon tulee seurata laitetekniikassa ja toimintaympäristössä tapahtuvia muutoksia niin, että kunnossapito pystyy riittävästi vastaamaan alueen liikenteen turvallisuus- ja käytettävyysvaatimuksiin. Kunnossapitourakoitsijan tulee aktiivisesti esittää Liikennevirastolle erilaisia yhdessä toteutettaviksi aiottuja turvalaitekunnossapidon kehittämisohjelmia, joiden tarkoitus on jatkuva toiminnan järkeistäminen. Kunnossapitourakoitsijan tulee myös informoida Liikennevirastoa itsenäisesti ylläpitämistään kehittämisohjelmista. Kunnossapidon jatkuvan parantamisen lähtökohtina ovat mm.: pyrkimys tarveperustaiseen kunnossapitoon pyrkimys taloudellisiin ja tehokkaisiin kunnossapitotapoihin ja menetelmiin pyrkimys etädiagnostiikkaan ja mittausperusteiseen kunnossapitotarpeen määrittelyyn

9 RAUTATIETURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET SEKÄ TARKASTUS- JA HUOLTO-OHJEET 9 (9) /060/2012 pyrkimys hyödyntää rautatiemaailman ulkopuolella synnytettyä kunnossapitoteoriaa käytäntöön rautateillä 6. Laite- tai palveluntoimittajien kanssa solmituista sopimuksista Liikennevirasto voi laitteiden elinkaaren kunnossapidettävyyden varmistamiseksi solmia erilaisia kunnossapidon tukipalvelusopimuksia tms. sopimuksia, joiden tarkoituksena on edesauttaa varsinaisen kunnossapitotyön toteuttamista. Liikennevirasto antaa tällaisista solmimistaan voimassa olevista sopimuksista riittävän tiedon kunnossapitourakoitsijalle, jotta tämä voi hyödyntää sopimusta sovituin ehdoin ja vastuin. Päävastuullisella kunnossapitourakoitsijalla on aina ensisijainen vastuu turvalaitekunnossapidosta alueellaan, vaikka se voikin erilaisten Liikenneviraston tai sen itsensä solmimien sopimusten perusteella saada eriasteista apua ja tukea laitetoimittajalta. Laite- tai palvelutoimittajien sopimuksiin voi olla sisällytettynä vuosittaisia kunnossapitokatselmuksia, josta tuotetaan katselmusraportti. Katselmusraportissa on yleensä toimenpidesuosituksia, jolla varmistetaan turvallisuus- ja käytettävyystaso. Kunnossapitourakoitsija on velvollinen ryhtymään tarpeellisiin toimenpiteisiin siten, että katselmusraporttiin kirjatut toimenpidesuositukset toteutetaan.

10 Soveltamisohjeita Laitekohtaiset kunnossapito-ohjeet. 1. Kohde Määrittelee mitä järjestelmää/laitetta ko. ohje koskee. 2. Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Toimenpiteen numero, joka yksilöi toimenpiteen Määrittelee - tai huoltotoimenpiteen ja mihin toimenpide kohdistuu Peruspalveluluokka Määrittelee toimenpiteiden välin kuukausina ja sallitut vaihtelurajat (palveluluokka 3) 2 1 Tark. väli Määrittelee toimenpiteiden välin kuukausina ja sallitut vaihtelurajat. a 2 käytetään esim. kasvaneen liikennetiheyden turvallisuus- ja käytettävyystason säilyttämiseksi Määrittelee toimenpiteiden välin kuukausina ja sallitut vaihtelurajat. a 1 käytetään esim. suuren liikennetiheyden turvallisuus- ja käytettävyystason säilyttämiseksi Määrittelee toimenpiteiden välin kuukausina ja sallitut vaihtelurajat. Yleisimmät välit peruspalveluluokassa ovat: 6 3 kk tehtävä 3-9 kk kuluessa edellisestä 12 6 kk tehtävä 6-18 kk kuluessa edellisestä 3-24 kk liittyy vaihteen päätarkastukseen (RATO 14) Toimenpiteiden, ten sekä lukumäärä lasketaan välien kantaluvun perusteella esim. 6 3 kk tarkoittaa sitä, että toimenpiteiden suoritusmäärä tulee olla viiden vuoden aikana 10 kertaa. Kp-lk Lisämäär. Huom.! Määrittelee toimenpiteen kunnossapitoluokan. Tärkeimmät toimenpiteet - kuten junaturvallisuuteen vaikuttavat - kuuluvat luokkaan M. Tarkastukset, joiden tavoitteena on vähentää käyttöhäiriöitä kuuluvat kunnossapitoluokkaan T. Vain viankorjausta edellyttävät laitteet kuuluvat luokkaan V. Merkintä tarkoittaa, että tarkastuksessa todettujen puutteiden korjaus sisältyy kunnossapitourakkaan. Merkintä C tarkoittaa, että havaitut puutteet eivät sisälly kunnossapitourakkaan vaan ne tehdään kunnossapidon erillistyönä. Lisätieto toimenpiteisiin, väliin tai lisämäärityksiin. 3. Laitetoimittajan ohjeet Viittaus laitetoimittajan ohjeisiin. 4. Dokumentointi Määrittelee miten - ja huoltotoimenpiteet dokumentoidaan. 00_Soveltamisohjeita_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A

11 Sisällysluettelo Laitekohtaiset kunnossapito-ohjeet. Liite Järjestelmien ja laitteiden kunnossapito-ohjeet 1. KoH 01 Tietokoneasetinlaitteen Kunnossapito-ohje 2. KoH 02 Releasetinlaitteen Kunnossapito-ohje 3. KoH 03 Varmistuslukko- ja opastinturvalaitoksen Kunnossapito-ohje 4. KoH 04 Suojastuksen Kunnossapito-ohje 5. KoH 05 Kulunvalvonnan Kunnossapito-ohje 6. KoH 06 Kauko-ohjausjärjestelmän Kunnossapito-ohje 7. KoH 07 Varoituslaitoksen Kunnossapito-ohje 8. KoH 08 Laskumäkilaitteiden Kunnossapito-ohje 9. KoH 09 Valo-opastimen Kunnossapito-ohje 10. KoH 10 Opastinportaalin ja -sillan Kunnossapito-ohje 11. KoH 11 Raidevirtapiirin ja raidereleen Kunnossapito-ohje 12. KoH 12 Akselilaskentaosuuden Kunnossapito-ohje 13. KoH 13 Vaihteen Kunnossapito-ohje 14. KoH 14 Vaihteen sähkökääntölaitteen Kunnossapito-ohje 15. KoH 15 Vaihteen mekaniikan Kunnossapito-ohje 16. KoH 16 Vaihteenkoskettimen Kunnossapito-ohje 17. KoH 17 Paikallislupien ja avainsalpalaitteiden Kunnossapito-ohje 18. KoH 18 Virransyöttölaitteiden Kunnossapito-ohje 19. KoH 19 Turvalaitetilojen Kunnossapito-ohje 20. KoH 20 Johtoteiden, kaapeloinnin ja radan merkkien Kunnossapito-ohje 21. KoH 21 Varasähköjärjestelmien koestus Kunnossapito-ohje 0_Sisällysluettelo_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A

12 1. Tietokoneasetinlaitteen kunnossapito-ohje 1(2) 1.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa tietokoneasetinlaitteita. 1.2 Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Monitorien toimintakokeilu Huoltopäätteiden toimintakokeilu Järjestelmän tietokoneiden keskusyksiköiden puhdistus Erilliskäyttöpaikkojen käyttöliittymien (kiinteiden ja kannettavien tietokoneiden) ja toimintakokeilu Palvelimien ja työasemien ylläpitotehtävät Laitetilan kaappien puhdistus Kaappien tuulettimien ja suodattimien Silmukoiden jakautumisen ja A/B koneiden käännön huolto Tietoliikenneyhteyksien tehotasojen mittaus ja tarvittaessa säätö (metallija valokuitujohteiset) Piirikorttien paristojen STR- kontaktorien toiminnan Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan 2 1 Kp -lk Lisämäär M M M T Huom.! M Levytilan sekä tarpeettomien tiedostojen poisto. Lokitietojen tallentumisen varmistaminen M Palvelimet ja työasemat T M M T Laitetoimittajan ohjeiden mukaisesti T T Jos järjestelmässä on etäkäyttömahdollisuus Vika- ja

13 Hankittava liikenteenohjaushenkilöstön palaute järjestelmän käytettävyydestä Tulostimien ja oheislaitteiden toimintakunnon Piirustusten, dokumenttien ja käyttöohjeiden T T Varaosien T 2(2) häiriölistojen ylläpitoon, niin Turvalaitoksen käyttö- ja häiriöpäiväkirjan väli voidaan kaksin- tai kolminkertaistaa Varajärjestelmien ja yhteyksien toimintakokeet Varayhteyksien huoltomittaukset Varaosapiirikorttien ja releryhmien toimintakokeilu sekä tunnistetietojen hallinnointi Ilmaisujen ja ilmaisinlamppujen M M M T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 1.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ) Muuta KoH_01_Tietokoneasetinlaitteen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04, Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO1, HO2, HO3, HO4

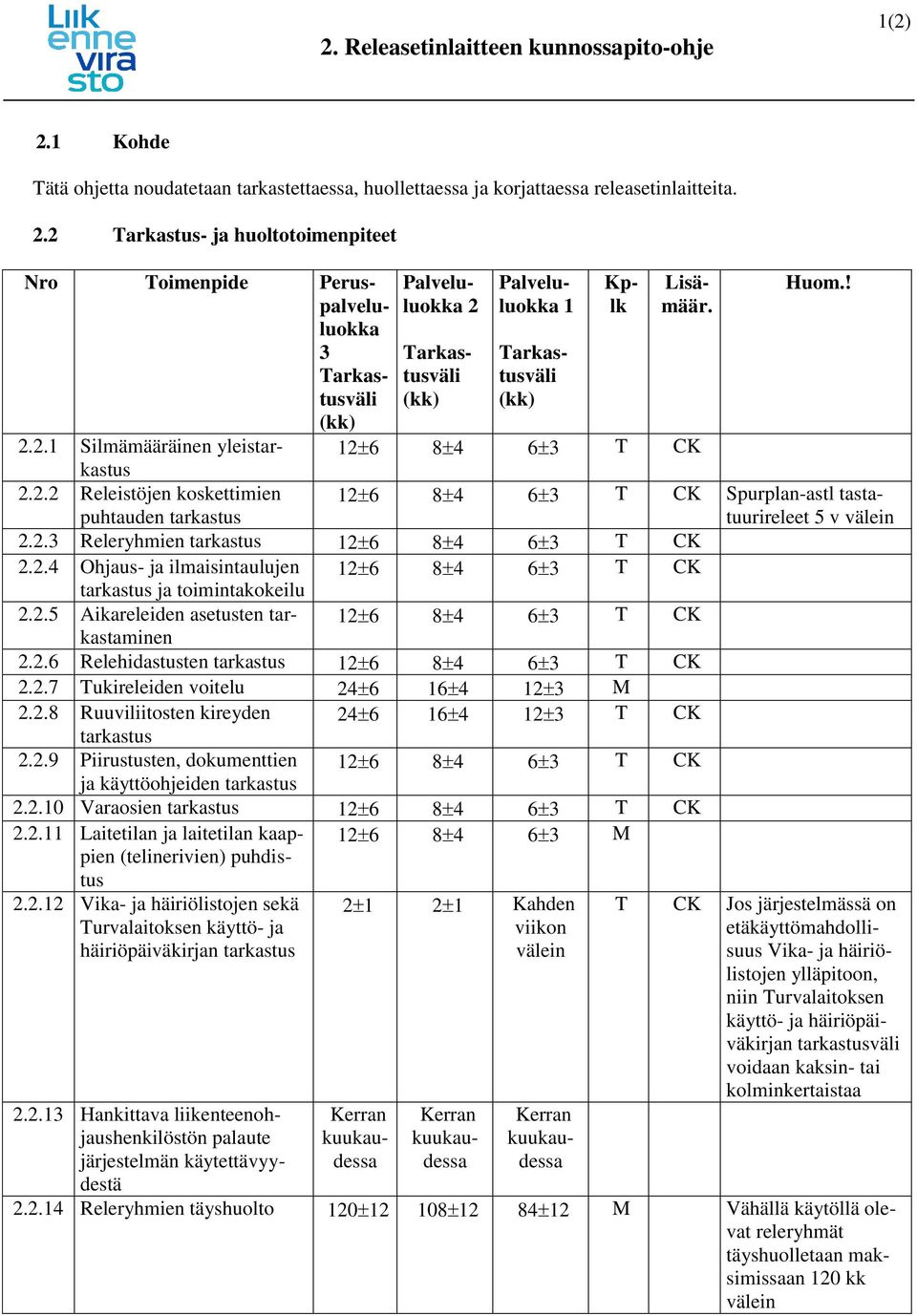

14 2. Releasetinlaitteen kunnossapito-ohje 1(2) 2.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa releasetinlaitteita. 2.2 Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Silmämääräinen yleistar- 2 1 Kplk Lisämäär T kastus Releistöjen koskettimien puhtauden Releryhmien T Ohjaus- ja ilmaisintaulujen T ja toimintakokeilu Aikareleiden asetusten tarkastaminen T Relehidastusten T Tukireleiden voitelu M Ruuviliitosten kireyden T Piirustusten, dokumenttien T ja käyttöohjeiden Varaosien T Laitetilan ja laitetilan kaappien M (telinerivien) puhdis- tus Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan Hankittava liikenteenohjaushenkilöstön palaute järjestelmän käytettävyydestä Huom.! T Spurplan-astl tastatuurireleet 5 v T Jos järjestelmässä on etäkäyttömahdollisuus Vika- ja häiriölistojen ylläpitoon, niin Turvalaitoksen käyttö- ja häiriöpäiväkirjan väli voidaan kaksin- tai kolminkertaistaa Releryhmien täyshuolto M Vähällä käytöllä olevat releryhmät täyshuolletaan maksimissaan 120 kk

15 2(2) Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 2.2 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 2.4 Muuta - KoH_02_Releasetinlaitteen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO3, HO4

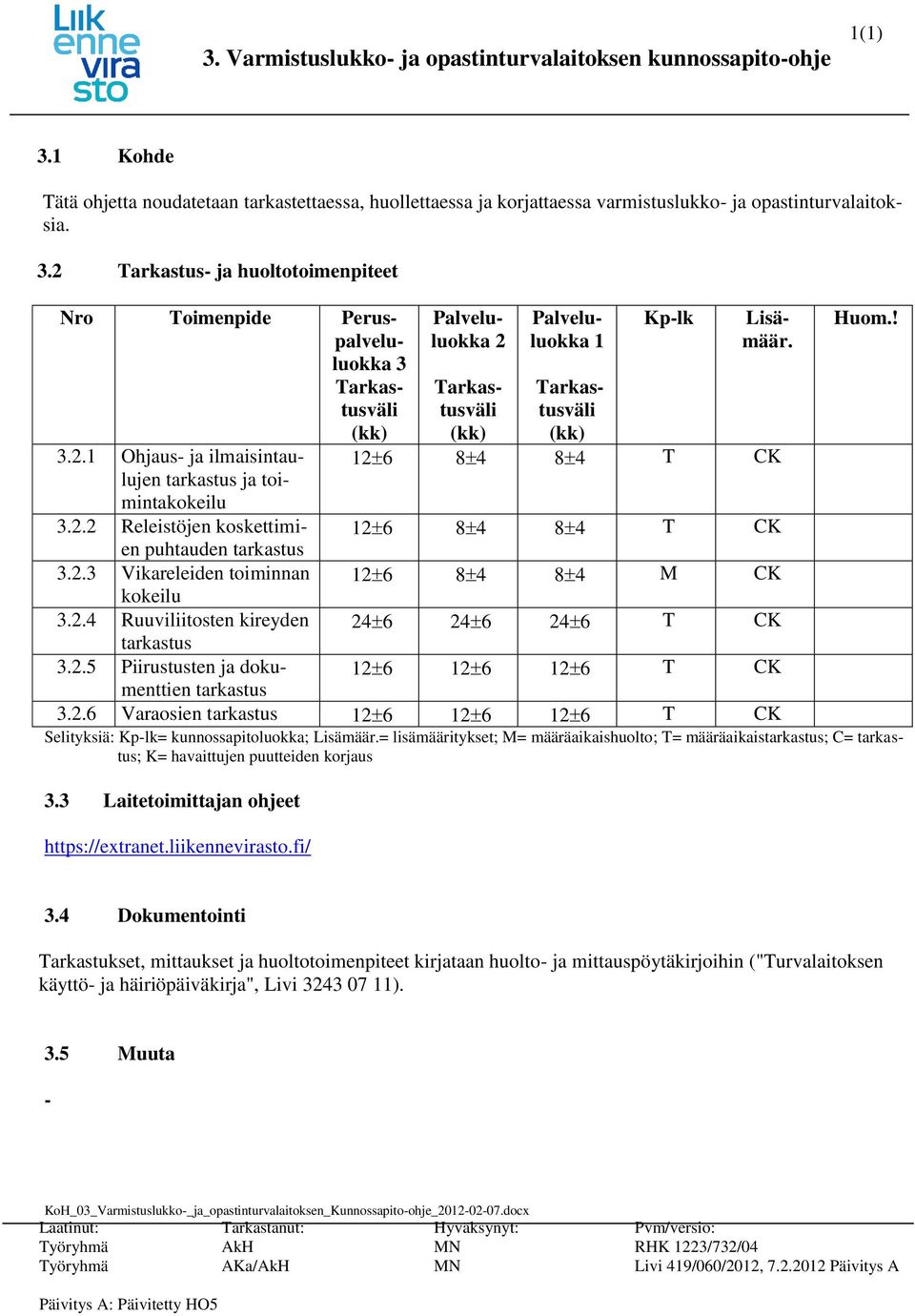

16 3. Varmistuslukko- ja opastinturvalaitoksen kunnossapito-ohje 1(1) 3.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa varmistuslukko- ja opastinturvalaitoksia. 3.2 Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Ohjaus- ja ilmaisintaulujen ja toimintakokeilu Releistöjen koskettimien puhtauden Vikareleiden toiminnan kokeilu Ruuviliitosten kireyden Piirustusten ja doku- 2 1 Kp-lk Lisämäär T T M T T Huom.! menttien Varaosien T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 3.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 3.5 Muuta - KoH_03_Varmistuslukko-_ja_opastinturvalaitoksen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO5

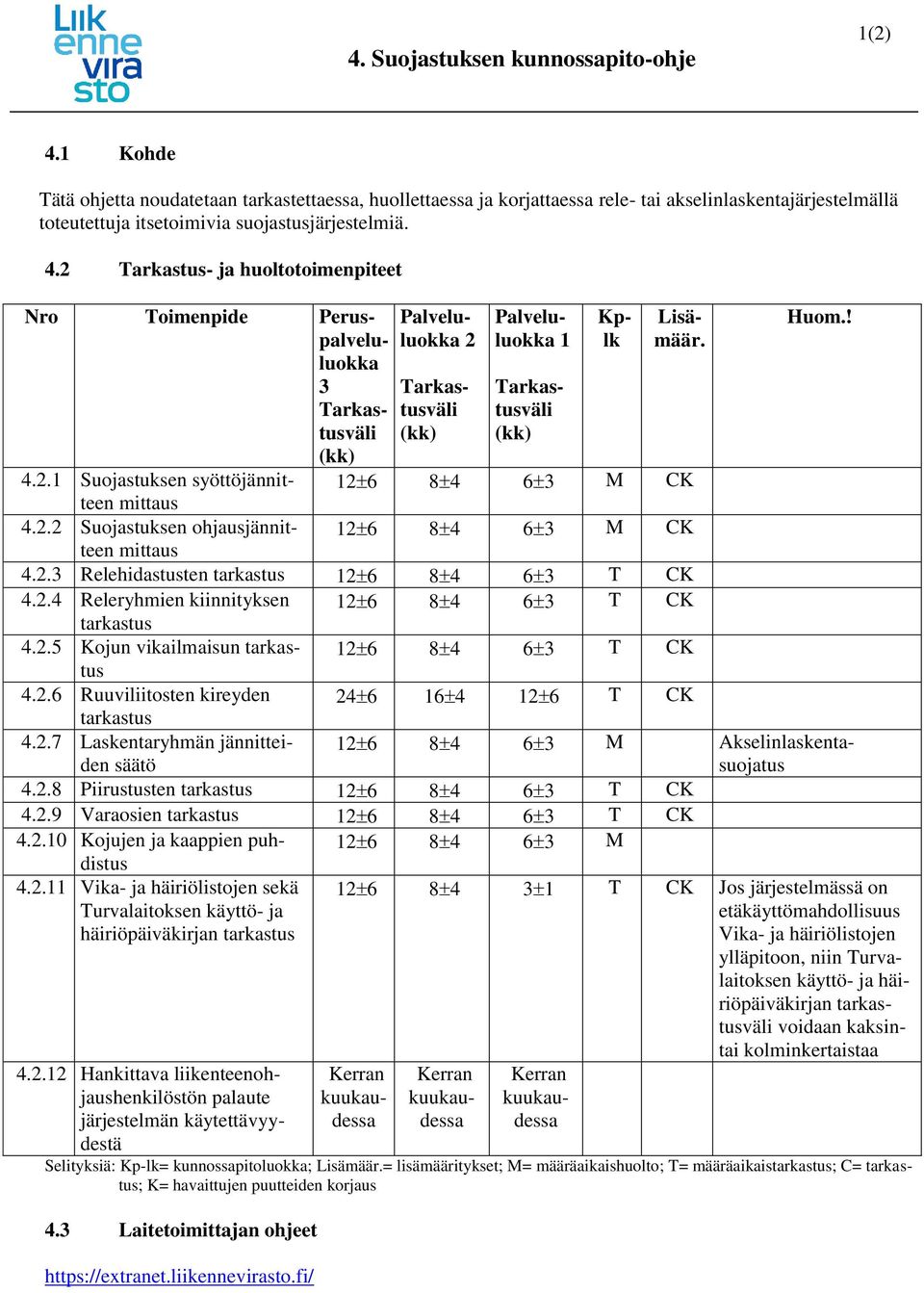

17 4. Suojastuksen kunnossapito-ohje 1(2) 4.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa rele- tai akselinlaskentajärjestelmällä toteutettuja itsetoimivia suojastusjärjestelmiä. 4.2 Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Suojastuksen syöttöjännitteen mittaus Suojastuksen ohjausjännitteen mittaus 2 1 Kplk Lisämäär M M Relehidastusten T Releryhmien kiinnityksen T Kojun vikailmaisun T Ruuviliitosten kireyden T Laskentaryhmän jännitteiden säätö Piirustusten T Varaosien T Kojujen ja kaappien puhdistus M Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan Hankittava liikenteenohjaushenkilöstön palaute järjestelmän käytettävyydestä Huom.! M Akselinlaskentasuojatus T Jos järjestelmässä on etäkäyttömahdollisuus Vika- ja häiriölistojen ylläpitoon, niin Turvalaitoksen käyttö- ja häiriöpäiväkirjan väli voidaan kaksintai kolminkertaistaa Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 4.3 Laitetoimittajan ohjeet

18 2(2) 4.4 Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 4.5 Muuta Tietokoneasetinlaitteilla toteutetuissa suojastusjärjestelmissä noudatetaan asianomaisten järjestelmien huolto- ja kunnossapito-ohjeita. KoH_04_Suojastuksen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO6

19 5. Kulunvalvonnan kunnossapito-ohje 1(2) 5.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa kulunvalvontajärjestelmiä sekä baliiseja. 5.2 Tarkastus- ja huoltotoimenpiteet tus Silmukan puolenvaihtotesti toteutettuna eri huoltokerroilla silmukan eri kohdista Nro Toimenpide Peruspalveluluokka Vikalokin huolto-pc:llä Silmukan eheyden tarkas- 2 1 Kplk Lisämäär T T Ebiloop T Ebiloop Käyttöjännitteiden T Ylijännitesuojien T Varistorien T KC/OC korttikehikoiden T Ebiloop piirikorttien Tietokoneiden ja sisäinen imurointi sekä teleyhteyksien signaalitasojen mittaus ja säätö T Ebiloop Ruuviliitosten kireyden T Koodainten ja teholähteiden T Varaosien T Dokumenttien T Baliisin kiinnityksen T Baliisikaapelin silmämääräinen T Kiskokotelon T Baliisin yleiskunnon T Sepelin poisto baliisin M alta ja pinnalta JKV- ohjelmointilaitteen kalibrointi Huom.! M Kalibrointiajat varmistettava laitetoimittajan oh-

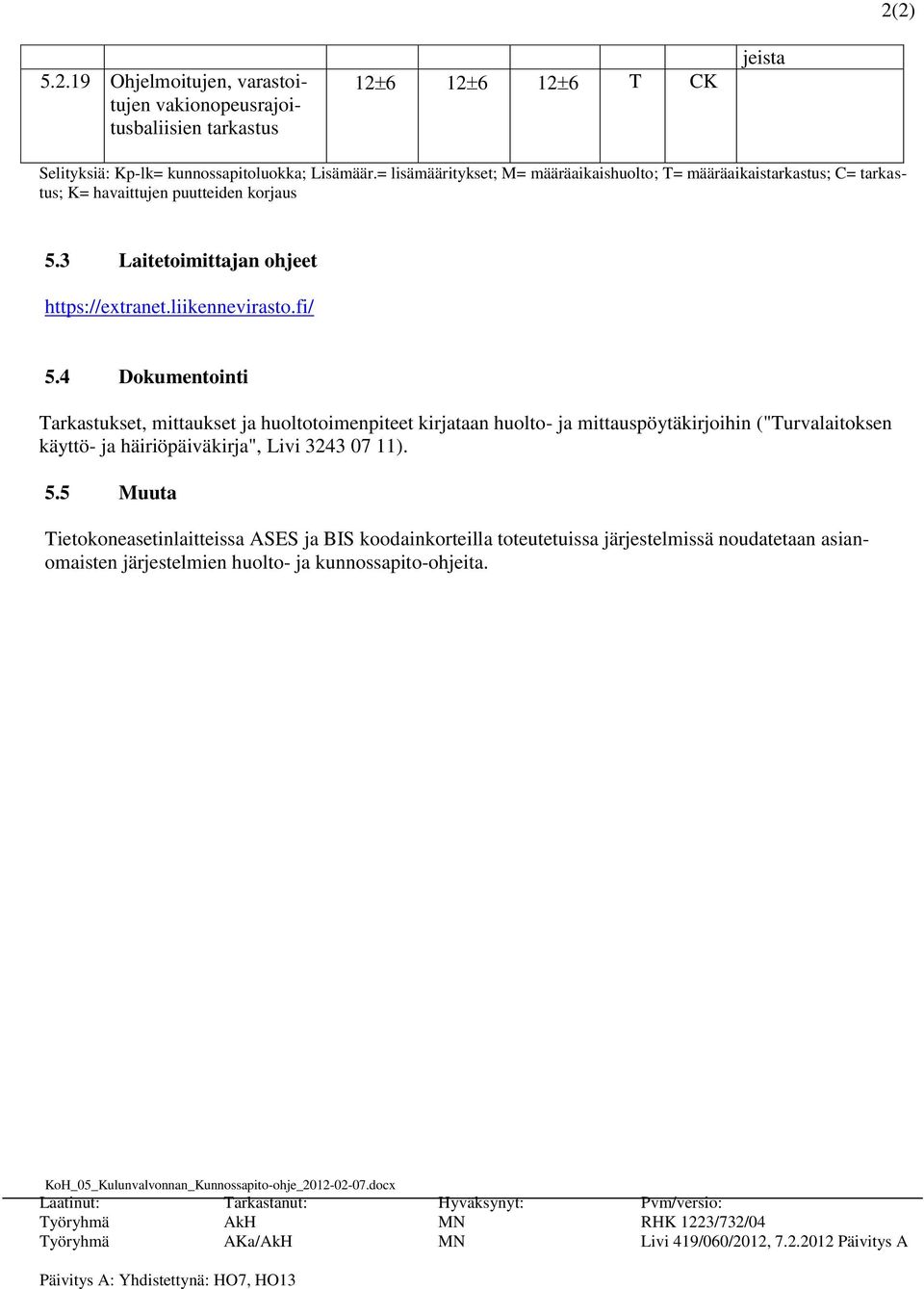

20 2(2) Ohjelmoitujen, varastoitujen vakionopeusrajoitusbaliisien T jeista Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 5.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 5.5 Muuta Tietokoneasetinlaitteissa ASES ja BIS koodainkorteilla toteutetuissa järjestelmissä noudatetaan asianomaisten järjestelmien huolto- ja kunnossapito-ohjeita. KoH_05_Kulunvalvonnan_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä: HO7, HO13

21 6. Kauko-ohjausjärjestelmän kunnossapito-ohje 1(2) 6.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa liikenteen kauko-ohjausjärjestelmiä. 6.2 Tarkastus- ja huoltotoimenpiteet verkkokatkon aikana Kauko-ohjauksen käyttöjännitteen mittaus ja säätö Järjestelmän tietokoneiden keskusyksiköiden ja puhdistus Varajärjestelmien ja yhteyksien toimintakokeet Tulostimien ja oheislaitteiden toimintakunnon Monitorien toimintakokeilu Laitetilan kaappien puhdistus Palvelimien ja työasemien ylläpitotehtävät Jännitelähteiden mittaus ja säätö Ruuviliitosten kireyden Varaosien ja dokumentaation Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan Nro Toimenpide Peruspalveluluokka Tietoliikenneyhteyksien tehotasojen mittaus ja tarvittaessa säätö (metalli- ja valokuitujohteiset) Välityksen 2 1 Kplk Lisämäär M T M T Huom.! T Ericssonin JZAjärjestelmäkomentojen toimintakokeilu T M M Palvelimet ja työasemat ½ M Levytilan sekä tarpeettomien tiedostojen poisto. Lokitietojen tallentumisen varmistaminen M T T T Jos järjestelmässä on etäkäyttömahdollisuus Vika- ja häiriölistojen ylläpitoon, niin Turva-

22 2(2) Hankittava liikenteenohjaushenkilöstön palaute järjestelmän käytettävyydestä laitoksen käyttö- ja häiriöpäiväkirjan väli voidaan kaksin- tai kolminkertaistaa Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 6.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 6.5 Muuta - KoH_06_Kauko-ohjausjärjestelmän_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO8, HO28

23 7. Varoituslaitoksen kunnossapito-ohje 1(2) 7.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa varoituslaitoksia, joita ovat puomilaitokset, valo- ja äänivaroituslaitokset, varoitusvalolaitokset sekä laituripolun varoituslaitokset. 7.2 Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Kp -lk Lisämäär Aikareleiden asetusten Ilmaisujen T Poistojen T Vilkkulukujen T Laitoksen toimintakokeilu M Huom.! T Logiikkalaitoksessa arvot parametroitu Impulssitoimintojen toimintakokeilu M Logiikkalaitoksessa arvot parametroitu Käyttökytkimien T1/T2 ja M OK-kytkimen kokeilu Hämäräkytkimen toimintakokeilu M Ruuviliitosten kireyden T Piirustusten T Merkkien ja kilpien puhdistus M Virhelokin, teholähteiden ja T Logiikkalaitokset toimintakorttien Varaosien T Ohjelmiston revisiohallinta M Toimintajännitteiden T Varavoiman (akusto) T Tieopastimien soittokellojen T Kaukohälytyslaitteiston (etävalvonnan) toiminta (mikäli asennettu) T TARMO Koneistojen ja puomin vaakaja pystysuoruuden Kääntölaitteen kitkan Puomin vapaan pudotuksen T T T

24 Kääntölaitteen jousen kiinnityksen T Rajakatkaisijoiden T Puomilaitteen oven T Kääntölaitteen kotelon puhdistus M Avohammaspyörien T Hammasvaihdemoottorin T öljymäärän Puomin varren ja vilkkuvalojen T Puomin valvontasilmukan T toiminnan Magneettijarrun T Murtopulttien ja osoitekilpien T Johdotusten ja riviliittimien T Suojakaiteiden T Tieliikenne- ja radan merkkien T Informoidaan alueisännöitsijää puutteista Näkemien T Informoidaan alueisännöitsijää puutteista Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan ja liikenteenohjaushenkilöstön palaute järjestelmän käytettävyydestä T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 7.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 7.5 Muuta - KoH_07_Varoituslaitoksen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO9, HO23 2(2)

25 8. Laskumäkilaitteiden kunnossapito-ohje 1(5) 8.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa Kouvolan, Tampereen ja Riihimäen laskumäkilaitteita. 8.2 Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka 3 Tark.- väli Kouvolan laskumäki: Hydrauli- ja typpijärjestelmän Öljymäärän ja -lämpötilan Hydraulijärjestelmän ala- ja yläpaineiden Paine- ja paluusuodattimien indikaattorien Ensiöpumpun toiminnan vaihto Öljyn jäähdytysjärjestelmän silmämääräinen 2 Tark.- väli Kplk Lisämäär. Huom.! M Hydrauliikkakeskus M Hydrauliikkakeskus M Hydrauliikkakeskus M Hydrauliikkakeskus M Hydrauliikkakeskus M Hydrauliikkakeskus Typen paineiden M Hydrauliikkakeskus Hydraulijärjestelmän paine- ja paluusuodattimien M Hydrauliikkakeskus vaihto Hydraulijärjestelmän ilmansuodattimen M Hydrauliikkakeskus vaihto Hydraulijärjestelmän öljyn- ja öljyn M Hydrauliikkakeskus imusuodattimen vaihto Typpipullojen täys T Hydrauliikkakeskus Valoveräjän valo- ja vastaanottopään ja puhdistus kuukau- M Nopeustutkien ja puhdistus Piirustusten ja dokumenttien Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan dessa M T T

26 2(5) Voitelukohteiden ja liukupintojen rasvaus sekä voitelu Silmämääräinen jarrujen hydrauliikka- ja raidejarrulaitteiden Painonmittausanturin Jarrujen toiminnan kokeilu Jarrupalkkien leveyden Sisäpalkkien sijaintimittojen Jarrupalkkien välimittojen Jousipakettien mittojen ja kunnon Jarrupalkkien pitkittäisrajoittimien säädön M M M M M M M M Ulkopalauttimien säätöjen Jarrupalkkien tartuntakorkeusmittojen Jarrun vastakiskon välysmitan Kaikkien kiinnityslaitteiden ja pulttien Raidejarrun uudelleensäätö ohjeen M mukaan Jarrusylinterin ripustuspulttien purku, M puhdistus, voitelu ja asennus Jarrujen korkeapainepesu M Jarrujen reaktioaika mittaus M SAS- varmuuskopioiden M järjestely Jarruventtiilien sähköisten kytkentöjen M Painonmittausanturin kalibrointi / M Kiskokoskettimien M Tampereen laskumäki: Valoveräjän valo- ja vastaanotto- T M M M M M

27 3(5) pään ja puhdistus Voitelukohteiden ja liukupintojen voitelu Silmämääräinen pneumatiikka- ja jarrulaitteiden Pneumatiikkajärjestelmän vuotojen Pneumatiikkajärjestelmän ala- ja yläpaineiden Pneumatiikkajärjestelmän vedenerottimien kuukau- dessa Paluusuodattimien indikaattorien Ohjausventtiilien kunnon Spiraalijarrujen tiivisteiden Kiskokoskettimien Kytkentäpoteroiden ja puhdistus Kaikkien kiinnityslaitteiden ja pulttien M T T T T Suodattimien T T T T T M Jarrujärjestelmän paineentunnistimen kalibrointi Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan Piirustusten ja dokumenttien Riihimäen laskumäki: Jarrujen hydraulisten laitteiden liitosten ja vuotojen Jarrulaitteiden säätöjen, kiinnitysten ja suojien kunnon silmämääräinen Voitelukohteiden ja liukupintojen rasvaus ja voitelu M T T M M M

28 Palkkien palautusjousien toiminnan Aggregaattien jousipakettien lämpösauvojen toiminnan (syksy ja talvi) Jarrupalkkien leveysmittojen Sisäpalkkien sijaintimittojen M T Jarrupalkkien välimittojen Käyttötankojen säädön Aggregaattien jousipakettien kunnon Jarrupalkkien pitkittäisrajoittimien säädön Ulkopalkkien palauttimien toiminnan Jarrun vastakiskon välysmitan Jarrusylintereiden ripustuspulttien purku, puhdistus, voitelu ja asennus Jarrupalkkien kiinnityspulttien purku, puhdistus, voitelu ja asennus Jarrujen toiminnan kokeilu Tarvittavat putkistojen yms. laitteiden maalaushuollot Hydrauliikkaöljymäärän- ja lämpötilan Hydrauliikka-ja typpijärjestelmän vuotojen T T T T T T T T M M M Jokaisen huollon jälkeen T Raidejarru / hydrauliikkakeskus T Hydrauliikkakeskus T Hydrauliikkakeskus Typpikaasupaineiden M Hydrauliikkakeskus Ensiöpumpun käytön vaihto M Hydrauliikkakeskus Paluuöljysuodattimien vaihto M Hydrauliikkakeskus tai kun ilmaisin laukeaa Hydrauliöljyn vaihto M Hydrauliikkakeskus 4(5)

29 Tarvittaessa toiminta-aikojen säätö yhdessä sähköisen ohjauksen kanssa Paineakuston paineastioiden tarkistukset ja testaukset Hydraulijärjestelmän ilmansuodattimen vaihto Valoveräjän valo- ja vastaanottopään ja puhdistus Painonmittausantureiden ja suojien kunnon/kiinnitysten Nopeustutkan ja suojien kunnon ja kiinnitysten Vika- ja häiriölistojen sekä Turvalaitoksen käyttö- ja häiriöpäiväkirjan Piirustusten ja dokumenttien M Hydrauliikkakeskus M Hydrauliikkakeskus Lakisääteinen M Hydrauliikkakeskus T T T T T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 8.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 5(5) 8.5 Muuta - KoH_08_Laskumäkilaitteiden_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO10

30 9. Valo-opastimen kunnossapito-ohje 1(2) 9.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien valo-opastimia. 9.2 Tarkastus- ja huoltotoimenpiteet silmämääräisesti) Opastimien tunnusten ja hengenvaaramerkkien Nro Toimenpide Peruspalveluluokka Valoyksiköiden suuntauksen sekä Opastimien näkyvyyden ja kunnon (näkyvyysajossa tai 2 1 Kplk Lisämäär. Huom.! T Vuorokerroin pimeällä T Taustalevyjen T Opastinmaston maadoituksen T Maston suoruuden T Tikkaiden ja suojarautojen kunnon T Värilasien sekä linssien ja puhdistus Lampunpitimen kosketinpintojen ja puhdistus Riviliittimien kytkinpisteiden Perusasennon lamppujen vaihto Lamppujen vaihto kaikki Tieopastimien valoyksiköiden ulkopuolinen puhdistus T T Vain vaihdettavien lamppujen pitimet T M Ei koske LEDopastinvaloyksiköitä M Ei koske LEDopastinvaloyksiköitä M Tieopastimien näkyvyyden T Tieopastimien varalangan T kokeilu Opastinjännitteiden T (yö/päivä) Perusasennon LED M Muiden kuin perus-

31 opastinvaloyksiköiden vaihto asennon LEDopastinvaloyksiköiden vaihto vaihdetaan vain viankorjauksena Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 2(2) 9.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin ("Turvalaitoksen käyttö- ja häiriöpäiväkirja", Livi ). 9.5 Muuta - KoH_09_Valo-opastimen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO11

32 10. Opastinportaalin ja -sillan kunnossapito-ohje 1(1) 10.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa opastinportaaleja, opastinulokkeita sekä opastinsiltoja Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Kplk Lisämäär Perustusten T Perustuksen muttereiden kireyden T Jalkojen pystysuoruuden T Kiinnityselimien T Kaapeloinnin ja läpivientien T Tikkaiden T Kaiteiden T Hitsaussaumojen T Sinkityksen T Vinssien T Vinssin teräsköyden T Opastinkehän T Huom.! Varoituskilpien ja hengenvaaramerkkien T Maadoitusten T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 10.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta - KoH_10_Opastinportaalin_ja_-sillan_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO12

33 11. Raidevirtapiirin ja raidereleen kunnossapito-ohje 1(2) 11.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien raidevirtapiirejä ja raidereleitä. Lisäksi raidevirtapiirejä sisältävillä rataosuuksilla tulee kohtaa noudattaa muidenkin suojaputkien sekä metallisten oikosulkumahdollisuuksia aiheuttavien rakenteiden (kuten välivahvistus vaihteessa, " raiteen leviämisenestorauta" tms.) kohdalla Tarkastus- ja huoltotoimenpiteet jen ja johtimien Eristysjatkosten sekä lähialueen (10m) kiskojen puhdistus metallihiukkasista yms. Nro Toimenpide Peruspalveluluokka 3 Raidevirtapiiri: Kiskoyhdistysjohtojen, juoksutusten ja kiskoliityntöjen Turvalaitteiden suojamaadoitusjohtimien Kiskokotelon kytkinlisto- 2 1 Kplk Lisämäär T T T Huom.! T Myös vaihteen kaikki eristysosat tarkastettava Kiskopäiden T Pölkkyjen ja tuennan T Eristysjatk. kohdalla Kiskoliityntöjen ja muiden suojaputkien, eritoten eristyspalojen osalta T Raidevirtapiirin seurantamittaukset M Virtamittaukset M 2-kisk. eristetyt osuudet FTGSäänitaajuusraidevirtapiirien mittaukset M Ajoneuvotunnistimen mittaukset Ylijännitesuojien Raiderele: Raidereleen päästö/vetosuhteen määrittäminen Raidereleen koskettimien ja liityntöjen puhtauden M T M T Ebilock-astl

34 2(2) Raidereleen määräaikaisvaihto ja -huolto M Siemens moottorirele Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 11.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin Muuta - Raja-arvot päästö/veto-suhteille: Moottorirele Siemens 0,60 DrS tasavirtarele 0,65 Venäläinen levyrele 0,70 KoH_11_Raidevirtapiirin_ja_raidereleen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO14, HO27

35 12. Akselilaskentaosuuden kunnossapito-ohje 1(1) 12.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien akselinlaskentaosuuksia Tarkastus- ja huoltotoimenpiteet puhtauden Akselinlaskenta-anturin kiinnitysten ja suojien Akselinlaskenta-anturin kaapeleiden ja suojaputkien Anturin liitäntäkotelon ja tunnistetiedon Akselilaskentapisteen mittaukset Nro Toimenpide Peruspalveluluokka Akselinlaskenta-anturin ja liityntäkotelon ympäristön 2 1 Kplk Lisämäär T T T T Huom.! M Laitetoimittajan ohjeiden mukaisesti. Laitetoimittajan ohjeista voidaan poiketa vain Tilaajan erillisluvalla. Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 12.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin Muuta - KoH_12_Akselilaskentaosuuden_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO15

36 13. Vaihteen kunnossapito-ohje 1(2) 13.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa vaihteita. (Mekaaninen ) Tukikiskon kiinnityksen Tanko-, lumi- ja lämmityssuojien Lämpösauvojen kiinnityksen Kielen ja tukikiskon jäysteiden Asetinpölkkyjen sepelöinnin ja tuennan Tankojen niveltappien Vaihteen rullien toi Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Kplk Lisämäär. Huom.! T Ks. RATO T Ks. RATO T Ks. RATO T Ks. RATO 14.1 Kielen ja tukikiskon yhteensovittaminen tukitönkkiin ja liukualusiin tarkastetaan koko matkalta T Ks. RATO T Ks. RATO T minnan Vaihteen voitelu Kuukauden Vaihdealueen veden poiston Vaihteen kääntökokeilu kammella Paikallispainikkeiden ja painikekaappien Vaihteen opastimen ja numerokilven T M Ks. RATO T Ks. RATO T T Kääntökokeilu ErV T Ks. RATO 14.1 oikosuljettuna Kielirakojen T Ks. RATO Lumenohjaimen T Ks. RATO Vaihteen kiinnitysosien T

37 Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 2(2) 13.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta RATO 14.1: Vaihteet, joissa suoralla raiteella suurin sallittu nopeus on yli 120 km/h, on tarkastettava neljä kertaa vuosittain. Muissa pääraiteissa ja niihin verrattavissa raiteissa vaihteet on tarkastettava kaksi kertaa vuodessa; keväällä ja syksyllä. Muissa raiteissa vaihteet on tarkastettava joka toinen vuosi. KoH_13_Vaihteen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO16

38 14. Vaihteen sähkökääntölaitteen kunnossapito-ohje 1(2) 14.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, korjattaessa ja huollettaessa turvalaitejärjestelmien vaihteen sähkökääntölaitteita ja sähkökääntölaitteella varustettuja raiteensulkuja Tarkastus- ja huoltotoimenpiteet tus Kääntölaitteen kannen suojaläppien ja lukkojen voitelu Kääntölaitteen toiminnan kokeilu Kääntölaitteen kiinnitysten Tankojen, niveltappien, holkkien ja lukitussokkien ja voitelu Vaihteen käyttö- ja valvontatankojen säädön Kääntölaitteen voitelu ja rasvaus Kytkentäkotelon ja johdinliitosten Moottorin, kosketinsillan ja virtalukon kiinnityksen Asento- ja aukiajoilmaisun kokeilu Opastinlyhdyn tai levyn toiminnan Liitäntäkaapeleiden Nro Toimenpide Peruspalveluluokka Kääntölaitteen valvontakoskettimien tarkas- 2 1 Kplk Lisämäär T T Huom.! T Ks. RATO T Ks. RATO T Ks. RATO T Ks. RATO M T T T Ks. RATO T Ks. RATO T

39 Kääntölaitteen täyshuolto M Seitsemän vuoden silloin, kun nopeus on yli 120 km/h tai vaihteen yli on aikataulunmukaista henkilöliikennettä. Muiden vaihteenkääntölaitteiden vaihtoväli on yhdeksän vuotta. Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 2(2) 14.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan mittaus- ja huoltopöytäkirjoihin Muuta RATO 14.1: Vaihteet, joissa suoralla raiteella suurin sallittu nopeus on yli 120 km/h, on tarkastettava neljä kertaa vuosittain. Muissa pääraiteissa ja niihin verrattavissa raiteissa vaihteet on tarkastettava kaksi kertaa vuodessa; keväällä ja syksyllä. Muissa raiteissa vaihteet on tarkastettava joka toinen vuosi. KoH_14_Vaihteen_sähkökääntölaitteen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO17

40 15. Vaihteen mekaniikan kunnossapito-ohje 1(3) 15.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien mekaanisia vaihteenkääntölaitteita, vaihteenkääntöavustimia, raiteensulkuja ja varmistuslukkoja Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka 3 Mekaaninen vaihteenkääntölaite: Kääntölaitteen kiinnityksen Kääntölaitteen käyttövipujen Tankojen, tappien, holkkien ja lukitussokkien Vaihteen kärkimitan ja kielen välyksen Paikalliskääntölaitteen Opastinlyhdyn/-levyn, jalustan ja käyttölaitteiden 2 1 Kplk Lisämäär. Huom.! T Ks. RATO T Ks. RATO T Ks. RATO T Ks. RATO T Ks. RATO T Ks. RATO Kääntölaitteen voitelu M Teräsköysien ja voitelu T Kiristyslaitteen T Astl-koneen kammen sisärummun T ja voitelu Kääntöliikkeen T Kääntölaitteen toiminnan kokeilu T Ks. RATO 14.1 Vaihteenkääntöavustin (ennen nimettynä; vaihteenlukitsin): Kääntöavustimen kiinnityksen T Ks. RATO Koteloiden ja suojien T Ks. RATO Numerokilven T Ks. RATO Käyttötangon niveltappien ja T Ks. RATO 14.1 kiinnityselimien Niveltappien, saksisokkien ja T Ks. RATO 14.1 tappien välyksien Tankojen eristysten T Ks. RATO Kääntöavustimen keskeisyyden T Ks. RATO 14.1 sekä säätöjen Kääntöavustimen Toimintakokeilu M Ks. RATO Kääntöavustimen rasvaus M Esim. Mollyb Alloy Arctic

41 Raiteensulku: Raiteensulun kiinnitysten T Koteloiden ja suojien T Vetotangon niveltappien ja T kiinnityselimien Varmuuslukituksien T Opastinlevyn T Asettimien ja asetinpölkyn kunnon Greace T Pölkyn kunnostustarpeesta ilmoitus rataalueelle Maalauksen kunnon T Toimintakokeilu M Keskitetty raiteensulku Ks. KoH 14 Vaihteen sähkökääntölaitteen Kunnossapitoohje Varmistuslukko: Varmistuslukon T Varmistuslukon puhdistus ja M voitelu Varmistuslukon toiminnan kokeilu Käyttöavaimien T Vara-avaintelineen T Lukituskaaren T Varmistuslukon suojakotelon kannen kuluneisuuden M Ks. RATO T Opastinlevyn T Suojakotelon ja vara-avainten T lyijytysten Varmistuslukkokosketin ja kosketinlaite: Koskettimen toiminnan kokeilu M Kosketinlaitteen kulkutiesalvan ja linjaalin ja rasvaus T Kulkutiekilpien T Kosketinlaitteen rajakatkaisijoiden T Varmistuslukkojen ja T voitelu Varmistuslukon toiminnan M kokeilu Varmistuslukkojen avaimenreikien ja avaimien kuluneisuuden T 2(3)

42 Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 15.3 Laitetoimittajan ohjeet 3(3) 15.4 Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta - KoH_15_Vaihteen_mekaniikan_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO18, HO20, HO21, HO25, HO26

43 16. Vaihteenkoskettimen kunnossapito-ohje 1(1) 16.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien vaihteenkoskettimia Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka Vaihteenkoskettimen kiinnityksen Tankojen, tappien, holkkien ja lukitussokkien Vaihteenkoskettimen säädön Vaihteenkoskettimen toiminnan kokeilu Vaihteenkoskettimen LZ 15 rasvaus Vaihteenkoskettimen LZ 15 liukurullien akselien voitelu Johdinliitosten ja mekaanisen 2 1 Kp-lk Lisämäär. Huom.! T Ks. RATO T Ks. RATO T Ks. RATO M Ks. RATO M Ks. RATO 14.1 Voitelunipat M Ks. RATO T lukituksen Maadoituksen T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 16.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta RATO 14.1: Vaihteet, joissa suoralla raiteella suurin sallittu nopeus on yli 120 km/h, on tarkastettava neljä kertaa vuosittain. Muissa pääraiteissa ja niihin verrattavissa raiteissa vaihteet on tarkastettava kaksi kertaa vuodessa; keväällä ja syksyllä. Muissa raiteissa vaihteet on tarkastettava joka toinen vuosi. KoH_16_Vaihteenkoskettimen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO19

44 17. Paikallislupien ja avainsalpalaitteiden kunnossapito-ohjeet 1(1) 17.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien avainsalpalaitteita Tarkastus- ja huoltotoimenpiteet Kotelo, painonappien ja lukituksen kunnon Nro Toimenpide Peruspalveluluokka Vara-avainten sijainnin ja sinetöinnin Tekninen ja toiminnallinen toimintakoe Peitelevyn kiinnityksen 2 1 Kplk Lisämäär. Huom.! T Informoidaan rataisännöitsijää M T T Avaimen reiän puhdistus M Avaimen kuluneisuuden, numeron ja tunnuksen tarkastaminen T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 17.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta - KoH_17_Paikallislupien_ja_avainsalpalaitteiden_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Päivitetty HO22

45 18. Virransyöttölaitteiden kunnossapito-ohje 1(3) 18.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, korjattaessa ja huollettaessa turvalaitejärjestelmien virransyöttölaitteita Tarkastus- ja huoltotoimenpiteet Tasasuuntaaja: Yleiskunnon ja asetusarvojen Nro Toimenpide Peruspalveluluokka 3 Virransyöttölaitteet: Jännitteiden ja taajuusvalvonnan Maavikailmaisimien toiminnan kokeilu Vikavirtasuojakytkimien toiminnan kokeilu Virransyöttökaappien puhdistus Hälytysten ja ilmaisujen Ruuviliitosten kireyden Toimintakokeilu verkkokatkoksella Varaosien ja dokumentaation Sähkölaitteiston määräaikais- 2 1 Kplk Lisämäär T M M M T T M T M T Sisäinen T Kestovarausjännitteen mittaus M Pikavarausjännitteen mittaus M Pikavarausautomatiikan T Vikailmaisujen kokeilu M Vaihtosuuntaaja: Yleiskunnon T Sisäinen T Jännitemittaus M Taajuusmittaus M Vikailmaisujen kokeilu M Huom.!

46 UPS-laitteet: Silmämääräinen ja asetusarvojen T Toiminnan kokeilu M Tuulettimien T Ruuviliitosten kireyden T Hälytysten T Lähtöjännitteiden mittaus M Tuulettimien vaihto M Laitetoimittajan ohjeiden mukaisesti. Vaihtopäivämäärä merkattava Suodatinkondensaattorien M vaihto Sähkölaitteiston määräaikais M Akusto: Nestepinnan tason T sekä silmämääräinen ulkoinen tarkistus vuotojen, pullistelujen yms. varalta Napaliitosten puhtauden ja T kireyden Kennojännitteiden mittaus M Napajännitteen mittaus M Ilmanvaihdon T Purkauskoe >300 Ah:n (Avoimille akuille) lyijyakuille tai konduktanssimittaus Suljettujen akustojen uusiminen (hankintoineen) Jatkuvasti pyörivät muuttajat: Laakerien mittaus ja tulosten analysointi T Lisäksi takuuajan lopussa kaikille lyijyakuille (avoimille akuille) M Uusimisväli määräytyy purkauskokeiden perusteella M Liukurenkaiden T Hiilien T Hiilen pölyn puhdistus M Johtoliitosten T Kiinnityksen T Laakerien rasvaus M Pölyisyyden T Jännite- ja taajuusmittaus M Ajoittain pyörivät muuttajat: Laakerien rasvaus tarvittaessa M Pölyisyyden T Jännite- ja taajuusmittaus M 2(3)

47 Elektroninen taajuusmuuttaja: Yleiskunnon T Sisäänmenon jännite-, virta M ja taajuusmittaukset Ulostulon jännite-, virta- ja M taajuusmittaukset Johtavuus-, eristysvastus, M lämpötila- ja johdonsuojien mittaukset Varakoneiden toiminnankokeilu M Piirustusten ja dokumenttien T Vikailmaisujen T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 18.3 Laitetoimittajan ohjeet 3(3) 18.4 Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan mittaus- ja huoltopöytäkirjoihin Muuta - KoH_18_Virransyöttölaitteiden_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO29, HO30, HO31, HO32, HO33, HO34

48 19. Turvalaitetilojen kunnossapito-ohje 1(2) 19.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa ja huollettaessa turvalaitejärjestelmien turvalaitetiloja Tarkastus- ja huoltotoimenpiteet järjestelmien Turvalaitetilan siisteyden ja siivous Turvalaitetilan ulkopuolisen alueen ja siivous Turvalaitetilan lukitusten ja hälytysten sekä lukkojen voitelu Turvalaitetilan lämmityslaitteiden, termostaattien ja lämpötilan Turvalaitetilan jäähdytysjärjestelmän ja/tai koneellisen ilmastoinnin tuulettimien ja suodattimien sekä asetusarvojen Turvalaitetilan valojen Turvalaitetilan kaapeliläpivientien tiiveyden Maadoitusten ja kiristys Piirustusten ja dokumenttien Nro Toimenpide Peruspalveluluokka Turvalaitetilan sekä turvalaitejärjestelmiin liittyvien kojujen ja kaappien kunnon sekä kiinteistö- 2 1 Kplk Lisämäär T Huom.! T Liikenteenohjauskeskusten laitetiloissa 3 kuukauden T T Koskee myös ulkolaitekaappeja, joihin turvalaite järjestelmä on hajautettu T Koskee myös ulkolaitekaappeja, joihin turvalaite järjestelmä on hajautettu T Koskee myös ulkolaitekaappeja, joihin turvalaite järjestelmä on hajautettu T T Koskee myös ulkolaitekaappeja, joihin turvalaite järjestelmä on hajautettu T T Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus

49 2(2) 19.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta - KoH_19_Turvalaitetilojen_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AkH MN RHK 1223/732/04 Työryhmä AKa/AkH MN Livi 419/060/2012, Päivitys A Päivitys A: Yhdistettynä HO35, HO36, HO37

50 20. Johtoteiden, kaapeloinnin ja radan merkkien kunnossapito-ohje 1(2) 20.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa radan johtoteitä (kaapelireitit), kaapelointia (metalli- ja valojohteiset) sekä radan merkkejä Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Peruspalveluluokka 3 Johtotiet: Johtoteiden (kanavat, kannet, alitukset, kaivot, merkit) rakenteiden ja tarvittavat korjaukset Kaapelikanavien, alitusten ja kaivojen puhdistus vieraista materiaaleista Kaapelointi: Näkyvän kaapeloinnin silmämääräinen Kaapeloinnin eristysvastusarvojen Kaapeloinnin vapaiden säikeiden kunnon Kaapeloinnin jatkosten silmämääräinen Suoja- ja maadoitusten Piirustusten ja dokumenttien Radan merkit: Radan merkkien rakenteiden ja tarvittavat korjaukset 2 1 Kplk Lisämäär T M T Huom.! T Vikaanalysoinnin tai maavikailmaisimien tulosten perusteella valitaan kohteet T T T T T Turvalaitejärjestelmiin kuuluvat radan merkit Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus

51 2(2) 20.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin Muuta - KoH_20_Johtoteiden,_kaapeloinnin_ja_radan_merkkien_kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AKa/AkH MN Livi 419/060/2012, (Uusi)

52 21. Liikenteenohjauskeskuksien sähkönjakeluverkon varmistuksen toimivuuden koestuksen kunnossapito-ohje 1(1) 21.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa liikenteenohjaus- tai turvalaitejärjestelmien sähkönjakeluverkkoja 21.2 Tarkastus- ja huoltotoimenpiteet Liikenteenohjauskeskus: Varasähköjärjestelmien toimivuuden koestus poiskytkemällä sähkönjakeluverkon syöttöliittymä Asetinlaite: Varasähköjärjestelmien toimivuuden koestus poiskytkemällä sähkönjakeluverkon syöttöliittymä sekä kytkemällä sähkönjakeluverkon tilalle dieselaggregaatti Nro Toimenpide Peruspalveluluokka Kplk Lisämäär. Huom.! T Poiskytkentäajan pituus on vähintään puolet järjestelmän suunnitellusta varakäyntivaateesta T Poiskytkentäajan pituus on vähintään puolet järjestelmän suunnitellusta varakäyntivaateesta Selityksiä: Kp-lk= kunnossapitoluokka; Lisämäär.= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 21.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin Muuta - KoH_21_Varasähköjärjestelmien_koestus_Kunnossapito-ohje_ docx Laatinut: Tarkastanut: Hyväksynyt: Pvm/versio: Työryhmä AKa/AkH MN Livi 419/060/2012, (Uusi)
