Sinkki. Esitiedot. Yleistä. Yleistä

Koko: px
Aloita esitys sivulta:

Download "Sinkki. Esitiedot. Yleistä. Yleistä"

Transkriptio

1 Esitiedot Mikä periaattellinen ero on 4% ja 8% alumiinia sisältävien sinkkiseosten välillä? Hypoeutectic = alieutektinen Hypereutectic = ylieutektinen Miten alieutektinen ja ylieutektinen rakenne muuttaa mekaanisia ominaisuuksia? Ei lukenut missään mutta jos oikein päättelee... Sinkki Sulamislämpötila 419 C Höyrystymislämpötila 907 C Hilarakenne HTP Tiheys 7.14 g/cm 3 Kimmokerroin GPa Vetomurtolujuus MPa Sähkönjohtavuus noin 30% IACS Ominaisvastus Ωm 1 2 Yleistä Sinkki on neljänneksi käytetyin metalli maailmassa, kolmanneksi yleisin ei-rauta - metalli. Sinkkiä löytyy kaikkialta ympäristöstä; kivistä, maaperästä, luonnonvesistä. Sinkki on välttämätön aine eläville organismeille, koska solut tarvitsevat sinkkiä lisääntyäkseen. Vaikuttaa haju- ja makuaisteihin ja säätelee elimistön immuniteettisysteemiä, suojaa ihoa ja tehostaa aivojen toimintaa, vastaa entsyymien toiminnasta. Sinkki on kierrätettävää, ei menetä kierrätyksessä ominaisuuksiaan n. 80 % sinkistä ajautuu kierrätykseen Yleistä Fysikaalisia ominaisuuksia: Lähes teräksen luokkaa oleva tiheys Matala sulamispiste Valettavuus HTP -rakenne Vaatimattomat lujuusominaisuudet ja vain kohtalainen sitkeys Sinkki on sinertävän vaalea metalli, jolla ilman aiheuttaman hapettumisen vuoksi on matta pinta Puhtaana sinkki on pehmeää 3 4 1

2 Sinkin pelkistys Sinkin pelkistys Sinkki malmia esiintyy yhdessä lyijy, kupari, kulta ja hopea malmin kanssa. Malmin sinkkipitoisuus on luokkaa 3-10% ja se rikastetaan noin 55% konsentraatiksi vaahdottamalla. Konsentraatissa on epäpuhtauksina tyypillisesti 6.5% rautaa ja 32% rikkiä. Konsentraatti hehkutetaan 950 C lämpötilassa jolloin sinkki, rauta ja rikki hapettuvat. Syntyvästä SO 2 kaasusta tehdään rikkidioksidia. Rauta- ja sinkkioksidi liuotetaan laimeaan rikkihappoon josta epäpuhtaudet kiteytetään ja suodatetaan. Esimerkki ilmakuplasta ja hydrofobisista partikkeleista 6 Sinkki pelkistetään elektrolyysillä alumiini katodille (anodina käytetään lyijyä). Tuloksena on sinkkipitoisuudeltaan 99.95% sinkkiä josta valetaan aihioita tai levyjä. Puhtaan sinkin sijasta valetaan myös sinkkiseoksia (kupari, alumiini, magnesium). Sinkkimalmin suurimmat tuottajamaat ovat Kiina Australia Kanada Etelä-Afrikka 7 Sinkin käyttökohteet Suuntautuu yleensä kolmelle alalle: Käyttö pinnoitteena. Pääasiallisesti raudan ja teräksen sinkitys Kuparivaltaisten Cu-Zn -seosten eli messinkien valmistus Painevalu Sinkkiä käytetään myös Konstruktiomateriaalina Lääkkeissä, kosmetiikassa Ravinteina, lannoitteina Paristoissa Puhdas sinkki Puhdasta sinkkiä on saatavilla levyinä, harkkoina, rakeina, jauheena ja pölynä sekä sinkkioksidijauheena. Sinkkilevyjä valmistetaan kolmena puhtausasteena: 99,990%, 99,90% ja 98,0%. Epäpuhtaudet merkitys korostuu seostuskäytössä. Ylisuureet epäpuhtauspitoisuudet voivat aiheuttaa mekaanisten ja korroosio ominaisuuksien heikkenemistä. Puhtaita sinkkirakeita käytetään yleensä sähkösinkitys padoissa, sinkkijauheta ja pölyä käytetän paristoissa ja korroosiosuojamaaleissa. Sinkkioksidia käytetään maaleissa, kemiallisten prosessien pelkisaineena sekä kumin valmistuksen lisäaineena

3 Puhdas sinkki Kuumasinkitys Puhdasta sinkkiä käytetään lähinnä pinnoitteena korroosionestotarkoituksiin (kuumasinkitys, sähkösinkitys tai ruiskusinkitys). Kuumasinkityksessä suojattava teräs kappale upotetaan sulaan sinkkiin lämpötilassa 450 C. Tässä lämpötilassa sula sinkki liukenee rautaan, mutta raudan liukeneminen tinaan on vähäistä. Syntyvässä pinnoitteessa on sinkin ja raudan eri yhdisteitä. Kokonaispinnoitepaksuudet ovat µm ja pinnoitteen uloin kerros on puhdasta sinkkiä. Korroosiosuojavaikutus kestää sitä kauemmin, mitä paksumpi pinnoite on, koska sinkissä tapahtuu korroosiota samalla kun se suojaa rautaa Kuumasinkitys Sinkillä pinnoitettu teräs kestää korroosiota hyvin koska sinkki syöpyy epäjalompana metallina. Sinkin syöpyessä syntyy hyvin korroosiota kestävä sinkkikarbonaattiyhdiste joten teräksen pinnalla oleva sinkki kerros syöpyy ilmassa ja vedessä varsin hitaasti. Jos sinkin pintaan ei synnyt karbonaattiyhdistettä, voi sinkin korroosio olla hyvin nopeaa. Tällaisia ympäristöjä ovat esimerkiksi: hapot vahvat emäkset huoneen lämpötilan yläpuolella (65 C) pehmeät vedet Sähkö- ja ruiskusinkitys Sähkösinkityksellä saadaan syntymään ohut, noin 5-15 µm paksuinen kerros puhdasta sinkkiä Käytetään, kun kaunis ulkonäkö on pitkäaikaista suojauskykyä tärkeämpi Puhdas, mutta huokoinen, sinkkikerros saadaan aikaan myös ruiskusinkityksellä, jossa sulaa sinkkiä puhalletaan paineilmalla metallin pintaan. Kerrospaksuus voi olla µm

4 Puhdas sinkki Sinkin kiderakenne heksagonaalinen tiivispakkaus ja huoneen lämpötilassa taso (0001) murtuu helposti lohkomurtumana. Sinkkiä voidaan kuumamuokata noin 100 C lämpötilassa, sillä tällöin myös muut muodonmuutosmekanismit (taso 0, 1, -1, 1) ovat käytössä. Lisäksi sinkki rekristallisoituu muokkauksen aikana tässä lämpötilassa. seostamattomasta sinkistä valmistettuja levyjä käytetään kattomateriaaleina (tosin ei kai Suomessa) Puhtaan sinkin kylmämuokkaus Puhdasta sinkkiä voidaan kylmämuokata riittävän kuumamuokkauksen jälkeen. Kuumamuokkaus poistaa valussa syntyneen kylmämuokkaukselle epäedullisen rakenteen. Kylmämuokkaus on mahdollista, sillä sinkki rekristallisoituu riittävän muokkausasteen jälkeen myös huoneen lämpötilassa Puhtaan sinkin kylmämuokkaus Puhtaan sinkin viruminen Puhdas sinkki viruu huoneen lämpötilassa, joten sen käyttäminen jännityksen alla ei ole käytännöllistä. Kylmämuokatun sinkin virumisnopeus on suurempi kuin muokkaamattoman. Esimerkiksi 35 MPa jännityksellä ja 50% muokkausasteella virumisnopeus on luokkaa 0.1% tunnissa. 80% muokkausasteella virumisnopeus on jo luokkaa 0.5% tunnissa

5 Puhtaan sinkin viruminen Kylmämuokatussa rakenteessa on enemmän vakansseja kuin muokkaamattomassa. Suurempi vakanssi pitoisuus lisää virumisnopeutta. Toisaalta rekristallisaation pienentää vakanssien määrää ja näin pienentää virumisnopeutta. Virumiskestävyyden parantaminen Sinkkiseosten virumiskestävyyttä voidaan parantaa pienellä seostuksella kupari (noin 1%) titaani ( %) Zn-Cu-Ti -seokset Titaani muodostaa TiZn 12 -erkaumia jotka stabiloivat tehokkaasti raerajoja Messingit Muistutukseksi. Kuparin ja sinkin seoksesta käytettiin nimitystä messinki. Sinkkipitoisuudet olivat tyypillisesti alle 30% jolloin kiderakenne pysyy pintakeskisenä kuutiollisena (α messinki). Myös suurempia sinkkipitoisuuksia käytettiin jolloin kysymyksessä α+β messinki. Beeta messinkiä ei juuri käytetä (kiderakenne tkk) Alieutektiset seokset (Al < 5%) Primäärinen sinkkivaltainen dendriittirakenne Eutektikumi Ylieutektiset seokset Primäärinen alumiinivaltainen dendriittirakenne Eutektikumi jota ei synny suuremmilla alumiinipitoisuuksilla Valuseokset 4Al-0.03Mg 20 12Al-0.75Cu-0.02Mg 22 5

6 Valuseokset Valuseokset Useita luokitteluja UNS ASTM ZAMAK (Zinc-Aluminum-MAgnesium-Kupfer) ZA (Zinc-Aluminum) Seosaineet Alieutektiset valuseokset Alumiini. Lisää valujen lujuutta ja pienentää raekokoa. Vähentää sulan sinkin ja raudan välistä reaktiota. Parantaa sulan juoksevuutta ja parantaa valettavuutta. Tyypillinen pitoisuus välillä %. Matalampi alumiinipitoisuus edelyttää korkeampaa valulämpötilaa (jolloin sula reagoi työkalujen kanssa enemmän). Myös lujuus on heikompi ja mittamuutokset mahdollisia. Sinkin ja alumiinin eutektinen rakenne on hauras, joten alumiinipitoisuus on yleensä alle 4.3% Magnesium. Pienentää epäpuhtauksien aiheuttamaa raerajakorroosiota. Liian suuret määrät pienentävät sulan juoksevuutta, aiheuttaa kuumasäröilyä, lisää kovuutta ja pienentää murtovenymää. Kupari. Pienentää epäpuhtauksien vaikutuksia magnesiumin tavoin. Nostaa lujuutta ja kovuutta. Suuri kuparipitoisuus aiheuttaa mittamuutoksien syntymistä. 25 ZAMAK 2 AC43A Zn-4Al-2.5Cu-0.04Mg Al % ja Cu % Suuri murtolujuus, virumisen kesto ja kovuus seurausta kuparipitoisuudesta Kuparipitoisuus aiheuttaa dimensioiden muuttumista (0.0014% 20 vuodessa). Huonompi iskusitkeys ja murtovenymä. ZAMAK 3 AG40A Zn-4Al-0.04Mg Al % ja Cu 0.25% max Tyypillisin keskiverto ominaisuuksiensa vuoksi ZAMAK 5 AC41A Zn-4Al-1Cu-0.05Mg Al % ja Cu % Kovempi ja lujempi kuin ZAMAK 3, mutta heikompi murtovenymä. Toiseksi paras murtovenymä ZAMAK 7 AG40B Zn-4Al-0.015Mg Al % ja Cu 0.25% max Puhtaampi versio ZAMAK 3:sta. Pienen Mg pitoisuuden takia valettavuus on parempi. Hyvän pinnantoisto. Sitkeä. 26 6

7 Ylieutektiset valuseokset Sinkki vs valurauta ZA-8 Zn-8Al-1Cu-0.02Mg Soveltuu kokilli ja painevaluun. Hyvä työstettävyys, kipinöimätön, viimeistelyyn sopiva pinta ZA-12 Zn-11Al-1Cu-0.025Mg Jokapaikan seos, soveltuu valuraudan, messingin ja alumiinin tilalle. Käytetään tyypillisesti hiekkavaluissa, mutta soveltuu myös grafiittimuotille ja painevaluun. Pitää painee, ei kipinöi ja helppo koneistaa. Kestää kulutusta ja pintapainetta. ZA-27 Zn-27Al-2Cu-0.015mg Korkea lujuus ( MPa ja MPa) Hiekkavalut Kipinöinti on mahdollista Sinkkiseosten koneistaminen on valurautoja helpompaa. Sinkkiseokset voidaan valaa tarkempii toleransseihin ja valun pinnanlaatu on merkittävästi parempi. Sinkki soveltuu valurautaa paremmin lyhyisiin sarjoihin ja korroosion kestoa parantavat jälkikäsittelyt ovat vähemmän tarpeellisia Sinkki vs alumiini Sinkki seokset ovat alumiinia kovempaa ja lujempaa. Koneistaminen on helpompaa ja tiiveys (paineen pito) on parempi. Kulumiskestäyvyys ja pintapaineenkesto on parempi. Sinkkivalut ovat alumiinia kalliimpia tilavuuteensa nähden. Kilpailukykyiseksi ne muuttuvat jos alumiinille pitää tehdä jälkikäsittelyjä

8 Autoteollisuus Rakennusteollisuus kahvat Puhelimet ja sähkölaitteet Vaateet vetoketju Lelut ja urheilu Sinkin painevalu Muotti Muotin käyttöikää vaikuttavat Lämpötila Muotin lämpötilagradientit Lämmölle altistumisen taajuus Sinkin painevalussa muotin lämpötila on alhainen -> käyttöikä pidempi kuin alumiinilla tai magnesiumilla. Miljoona käyttökertaa ei ole harvinaisuus Materiaaliksi kelpaa muukin kuin kuumatyöteräs Muotti Sinkkiseosten juoksevuus on hyvä, joten ne täyttävät muotin hyvin. Sinkin painevalulla päästään ohuisiin seinämiin ja tarkkoihin toleransseihin Tarvittavat päästökulmat ovat pienet Joskus myös 0 Sinkin sulattaminen Sekoittaminen. Lisää sulan hapettumista ja edistää alumiinin ja magnesiumin poistumista (rautapitoisuus pääsee nousemaan) Uudelleen sulatus. On mahdollista, mutta epäpuhtaudet voivat aiheuttaa ongelmia. Juoksute. Juoksutetta ei välttämättä tarvita, mutta kierrätettävän sinkin tapauksessa se voi olla tarpeen. Juoksutteen käyttäminen vähentää magneesium pitoisuutta. Lämpötila. Liian korkea lämpötila voi muuttaa sulan koostumusta

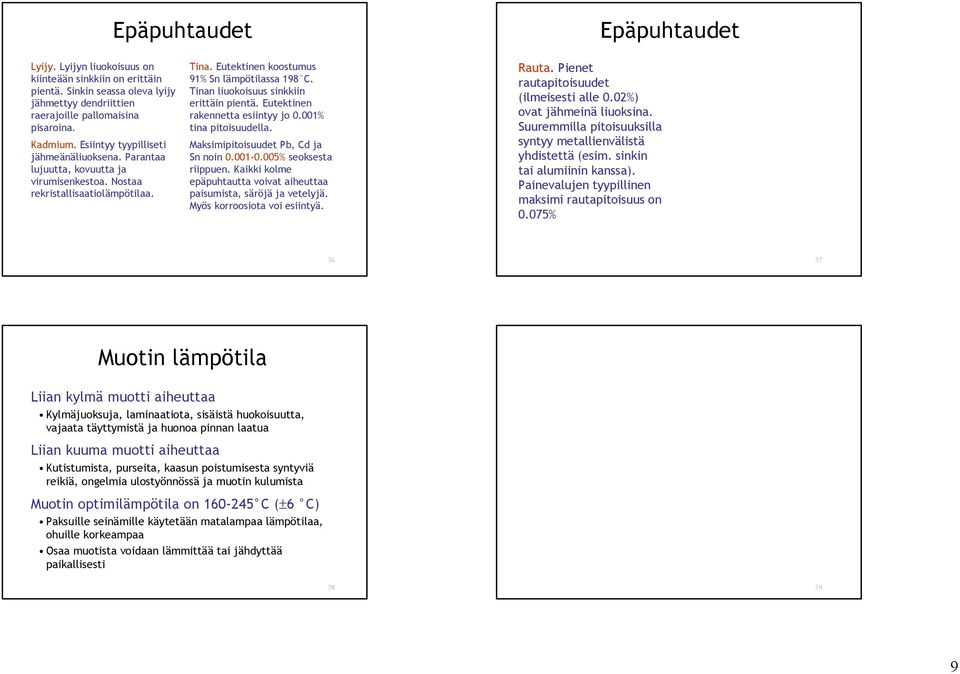

9 Epäpuhtaudet Epäpuhtaudet Lyijy. Lyijyn liuokoisuus on kiinteään sinkkiin on erittäin pientä. Sinkin seassa oleva lyijy jähmettyy dendriittien raerajoille pallomaisina pisaroina. Kadmium. Esiintyy tyypilliseti jähmeänäliuoksena. Parantaa lujuutta, kovuutta ja virumisenkestoa. Nostaa rekristallisaatiolämpötilaa. Tina. Eutektinen koostumus 91% Sn lämpötilassa 198 C. Tinan liuokoisuus sinkkiin erittäin pientä. Eutektinen rakennetta esiintyy jo 0.001% tina pitoisuudella. Maksimipitoisuudet Pb, Cd ja Sn noin % seoksesta riippuen. Kaikki kolme epäpuhtautta voivat aiheuttaa paisumista, säröjä ja vetelyjä. Myös korroosiota voi esiintyä. Rauta. Pienet rautapitoisuudet (ilmeisesti alle 0.02%) ovat jähmeinä liuoksina. Suuremmilla pitoisuuksilla syntyy metallienvälistä yhdistettä (esim. sinkin tai alumiinin kanssa). Painevalujen tyypillinen maksimi rautapitoisuus on 0.075% Muotin lämpötila Liian kylmä muotti aiheuttaa Kylmäjuoksuja, laminaatiota, sisäistä huokoisuutta, vajaata täyttymistä ja huonoa pinnan laatua Liian kuuma muotti aiheuttaa Kutistumista, purseita, kaasun poistumisesta syntyviä reikiä, ongelmia ulostyönnössä ja muotin kulumista Muotin optimilämpötila on C (±6 C) Paksuille seinämille käytetään matalampaa lämpötilaa, ohuille korkeampaa Osaa muotista voidaan lämmittää tai jähdyttää paikallisesti

10 Painevalujen ominaisuuksia Alumiiniseostus parantaa sinkin mekaanisia ominaisuuksia. Esimerkiksi 4 % Al -lisäys murtolujuus 100 MPa ->300 MPa murtovenymä 5% -> 20% iskusitkeys 40 J -> 320 J murtokurouma 5% -> 80%? Alumiiniseostus estää raudan ja sulan välisen reaktion, joten painevalussa voidaan käyttää valurautaisia upokkaita. Kupari parantaa niin ikään lujuusominaisuuksia. Painevalu Seoksilla on hyvä juoksevuus ja niiden sulamispiste on vain C. Hienorakeisen valukappaleen aikaansaamiseksi on valulämpötilan C ja muotin lämpötilan pysyttävä varsin tarkoissa rajoissa. Lisäksi valukappaleita on stabilointihehkutettava (tila T2) valun jälkeen n. 100 C lämpötilassa useita tunteja mikäli halutaan tarkat mittatoleranssit. Stabiloimattomat seokset kutistuvat vähän muutamien viikkojen kuluessa Mikrorakenteen muodostuminen Tasapainopiirroksen erikoispiirre on alfa faasin stabiilisuus alue, joka jatkuu eutektisessa lämpötilassa sinkkipitoisuuteen 82.8% asti. Suurilla sinkkipitoisuuksilla esiintyvästä faasista käytetään nimitystä α. Mikrorakenteen muodostuminen Molemmat alfa faasit ovat kiderakenteeltaan pintakeskisiäkuutiollisia, mutta sinkkipitoisuus vaihtuu. Kun α faasi hajaantuu α ja β faasiksi eutektoidisessa reaktiossa, pienenee tilavuus 0.2%

11 Mikrorakenteen muodostuminen Nopea jäähtyminen estää tasapainon mukaisen muutoksen Joten painevaletut kappaleet kutistuvat jonkin verran 4-5 viikon kuluessa. Mikrorakenteen muodostuminen Heti valun jälkeen painevaletun kappaleen β faasin koostumus on luokkaa 0.35% Al Beetta faasissa oleva ylimääräinen alumiini erkautuu (alumiini pitoisuus laskee noin 0.05% ja rakenteeseen syntyy α faasia) Painevaluseosten kutistuminen Putkenkatkaisin

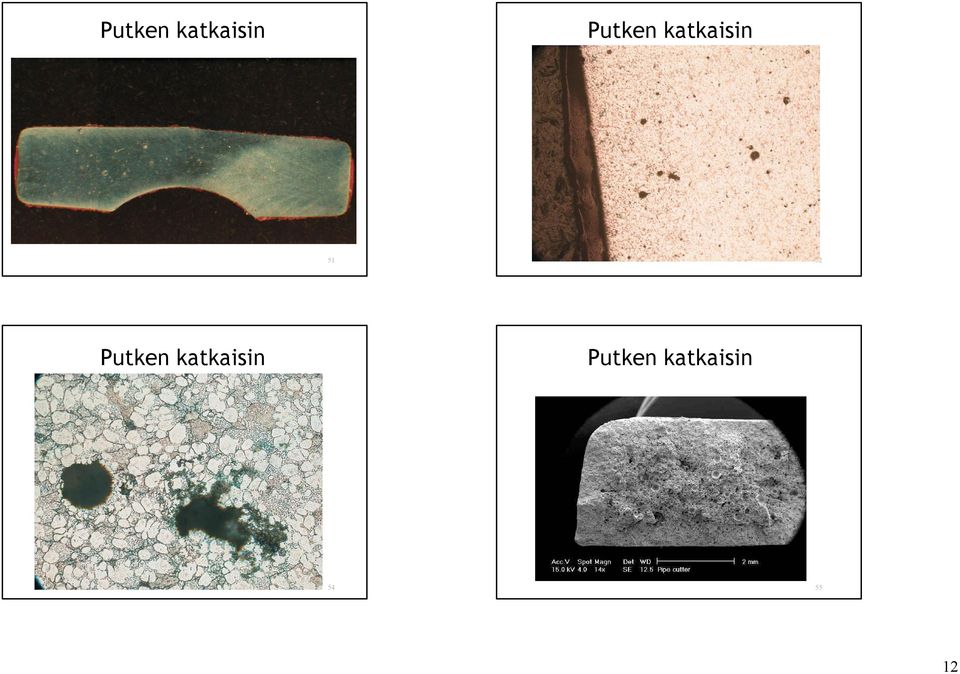

12 Putken katkaisin Putken katkaisin 51 Putken katkaisin 52 Putken katkaisin

13 Putken katkaisin Superplastisuus Alumiinipitoisuudella 22% (eutektoidinen koostumus) muodostuu superplastinen seos. Seos muokkautuu eutektoidisen lämpötilan alapuolella erittäin helposti, n C, plastinen venymä saattaa olla jopa 2500% vaadittavan voiman ollessa vain noin 10 MPa Muita käyttökohteita Laivan runkojen katodinen suojaus Litografiset levyt Kumin valmistus Nikkeli Sulamispiste 1455 C Hilarakenne PKK Murtolujuus n. 400 N/mm 2 Kimmomoduli 203 kn/mm 2 Tiheys 8,9 g/cm

14 Pelkitys Nikkeliä valmistetaan lateriitista (lateric) jota löytyy lähinnä trooppisilta alueilta ja jonka pelkistämisessä ei voida käyttää malmissa olevaa energiaa. Nikkeliä esiintyy usein yhdessä kuparimalmien kanssa ja näiden malmien pelkistyksessä voidaan käyttää jälleen kerran liekkisulatusta. Tosin jatkojalostus poikkeaa kuparista, niin että nikkeli raffinoidaan esimerkiksi kaasufaasin kautta (carbonyl process) tai liuotetaan saostetaan elektrolyytin avulla (electrowinning). Käyttö Kalleutensa vuoksi puhdasta nikkeliä käytetään melko vähän sellaisenaan vaikka mekaaniset ominaisuudet kohtalaisen hyvät (lujuus ja sitkeys). kiderakenteensa vuoksi hyvä muokattavuus kiderakenne säilyy samana sulamislämpötilaan saakka muokkauslujittuu voimakkaasti etenkin seoksina Ruostumattoman teräksen valmistus austeniittiset teräkset Muut teräkset Ei-rautametallit Pinnoitus Muut Käyttö Mekaaniset ominaisuudet Nikkeli on pkk metalli kuten myös monet nikkeliseokset. Kuten nikkeli niin myös pkk rakenteen omaavat nikkeliseokset ovat helposti muovattavissa niin kylmänä kuin kuumana. Ne eivät ole alttiita lohkomurtumalle matalissa lämpötiloissa. Nikkeliseosten muokkauslujittuminen on voimakasta ja korkeaa sulamislämpötilaa vastaa korkea rekristallisaatiolämpötila ( C)

15 Korroosio Normaalipotentiaali korkea jalous Hyvä korroosionkestävyys erityisolosuhteissa Käyttö puhtaana perustuu yleensä korroosio-ominaisuuksiin Kestää hyvin lipeäliuoksia (emäkset) ja pelkistäviä oloja Kestää hyvin korkeita lämpötiloja Syöpyy hapettavissa oloissa ja rikkipitoisissa aineissa ja ilmastossa. Esimerkiksi rikkipitoinen kaupunki-ilma syövyttää nikkeliä, mutta huoneilmassa se pysyy kirkkaana. Pienetkin nikkelipitoisuudet aiheuttavat allergioita. 65 Korroosio Kuparin seostaminen nikkeliin parantaa sen korroosionkestävyyttä myös hapettavissa oloissa. Tällainen seos on esim. Monel - metalli, jossa on % nikkeliä, vähän alumiinia tai mangaania ja loput kuparia. Monel -metalleja voidaan erkautuskarkaista, jolloin vetomurtolujuudelle saadaan jopa arvoja 1400 N/mm 2. Esimerkiksi seokselle 67% Ni, 30% Cu, 3% Al liuoshehkutus 870 C sammutus veteen tai ilmaan keinovanhennus 590 C 8-16 h 66 Nikkelin korroosio Nikkelin korroosionkestoa pelkistävissä olosuhteissa voidaan parantaa kromiseostuksella. Pieni titaani ja alumiinilisäys tekee nikkeli-kromiseoksista erkaumakarkaistavia. Muiden seosaineiden lisääminen parantaa lujuutta edeleen Fe ->inconel, incoloy Mo -> hastelloy Sähköiset ja Magneettiset ominaisuudet Nikkeliseoksilla on erityisiä fysikaalisia ominaisuuksia, joita käytetään hyödyksi monilla aloilla. Nikromi - seoksia, joissa on 80 % nikkeliä ja 20 % kromia, voidaan käyttää vastusmateriaaleina suuren sähkövastuskykynsä vuoksi. Nikkeliseosten magneettisia ominaisuuksia hyödynnetään sähköteollisuudessa. Pehmeät magneettimetallit magnetoituvat helposti magneettikentässä. Lisäksi niiden magneettisuus poistuu kentän poistuttua Ni > 28%

16 Sähköiset ja Magneettiset ominaisuudet Monissa kestomagneeteissa (kovissa magneettimetalleissa) käytetään nikkeliseostusta. Esimerkiksi alnico-metalli 51% Fe, 25% Co, 14% Ni, 8% Al, 3% Cu erkaumalujittuva magneettiset ominaisuudet eivät heikkene huoneen lämpötilassa korkeampi käyttölämpötila Pieni sivuhuomautus: eräs kestomagneetti materiaali on ferriitti (BaO 6Fe 2 O 3 ), jolla ei siis ole mitään tekemistä α-raudan kanssa. Nikkeli ja teräs Yleisesti ottaen teräksen tai valuraudan nikkeliseostuksella pyritään lisäämään joko lujuutta ja sitkeyttä sekä alhaisissa lämpötiloissa että korkeissa lämpötiloissa tai parantamaan teräksen korroosionkestävyyttä. rakenneteräkset (0,5-5 % Ni) erikoislujat teräkset (0,5-20 %) valuraudat (Ni-pitoisuus 1-6 %) valuteräkset (0,5-20%) ruostumattomat austeniittiset kuumalujat teräkset Invar Invar Rauta-nikkeli -seokset päästään tietyllä seossuhteella siihen, etteivät pituus tai kimmomoduli muutu lämpötilan muuttuessa. Pituuden arvo saadaan riippumattomaksi lämpötilasta, kun seoksessa on 36 % Ni. Tämä on ns. Invar -metalli. Nikkelin Curie-piste on lämpötilassa 260 C ja tähän muutoksen liittyy tilavuusmuutos joka kompensoi jäähtymisen aiheuttaman kutistumisen. Käytetään esimerkiksi mitoissa. Edelleen nikkelipitoisuutta säätelemällä voidaan vaikuttaa lämpölaajenemiseen. Esimerkiksi 58% Fe ja 42% Ni -seoksella on sama lämpölaajeneminen lasin kanssa, jolloin voidaan tehdä tiiviitä liitoksia

17 Elinvar Elinvar Elinvar -metallissa on % Ni, 15 % Cr ja loput Fe. Näiden kimmomoduli on lämpötilasta riippumaton. Seos sopii loistavasti fysikaalisiin instrumentteihin (esim. jousiin) joiden jäykkyysominaisuudet eivät saa muuttua lämpötilan mukana Nikkelin hitsaus ja koneistus Hitsaus kaikille nikkeliseoksille tavallisin hitsausmenetelmin ja kullekin seokselle ominaisin seosainein. Erityyppisiä nikkeliseoksia voidaan hitsata toisiinsa ja ruostumattomiin teräksiin. Kaikkia tavanomaisia työstömenetelmiä voidaan käyttää. Nikkeliseokset muokkauslujittuvat voimakkaasti työstettäessä, jolloin metallin lujuus ja kovuus kasvaa. Käytettävä hidasta lastuamisnopeutta ja suurta syöttöä. Kaikkia nikkelivaltaisia teräksiä voidaan koneistaa pikateräs- ja kovametalliterillä Koboltti Yleistä Tiheys 8.8 g/cm 3 Allotropia htp -> pkk lämpötilassa 417 C Sulamispiste 1493 C Käyttökohteet Maalien pigmentit Magneettiset ominaisuudet Korroosionkesto Kulumiskestävä (Stelliitti ja kovametalli) Korkeat käyttölämpötilat (superseokset) Gammasäteilylähteet

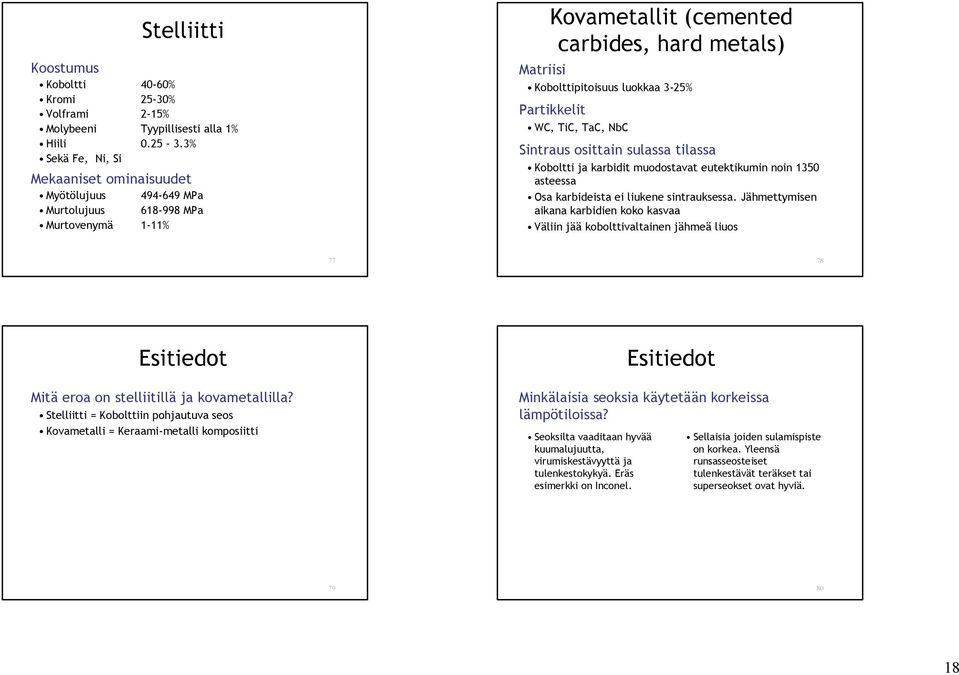

18 Stelliitti Koostumus Koboltti 40-60% Kromi 25-30% Volframi 2-15% Molybeeni Tyypillisesti alla 1% Hiili % Sekä Fe, Ni, Si Mekaaniset ominaisuudet Myötölujuus MPa Murtolujuus MPa Murtovenymä 1-11% Kovametallit (cemented carbides, hard metals) Matriisi Kobolttipitoisuus luokkaa 3-25% Partikkelit WC, TiC, TaC, NbC Sintraus osittain sulassa tilassa Koboltti ja karbidit muodostavat eutektikumin noin 1350 asteessa Osa karbideista ei liukene sintrauksessa. Jähmettymisen aikana karbidien koko kasvaa Väliin jää kobolttivaltainen jähmeä liuos Esitiedot Mitä eroa on stelliitillä ja kovametallilla? Stelliitti = Kobolttiin pohjautuva seos Kovametalli = Keraami-metalli komposiitti Esitiedot Minkälaisia seoksia käytetään korkeissa lämpötiloissa? Seoksilta vaaditaan hyvää kuumalujuutta, virumiskestävyyttä ja tulenkestokykyä. Eräs esimerkki on Inconel. Sellaisia joiden sulamispiste on korkea. Yleensä runsasseosteiset tulenkestävät teräkset tai superseokset ovat hyviä

19 Korkeanlämpötilan metallit Jako käyttötarkoituksen mukaan Tulenkestävyydellä tarkoitetaan metallin kykyä kestää hapettumista korkeissa lämpötiloissa lämpötila jopa luokkaa 1300 C rakenteen ei tarvitse kantaa kuorimia, mekaanisilla ominaisuuksilla ei yleensä väliä Kuumalujat materiaalit kestävät jännityksiä korkeissa lämpötiloissa alle 550 C lämpötiloissa hapettuminen ei yleensä aiheuta ongelmia korkeammissa lämpötiloissa myös hapettumisen kestävyys tulee huomioida 82 Hapetumminen Korkeissa lämpötiloissa metalli hapettuu ja muodostaa oksidia. Mikäli syntyvä oksidikerros suojaa hapettumiselta on metalli tulenkestävä (vertaa korroosioon). Suojavaikutukseen vaikuttaa oleellisesti oksidikerroksen rakenne huokoinen kerros -> ei suojaa hilseilevä kerros -> ei suojaa tiiviskerros -> suojaa Esimerkki raudan hapettumisesta

20 Hapettuminen Huokoinen kerros muodostuu kun syntyvän oksidin tilavuus on pienempi kuin hapettuvan metallin. Koska tilavuus on pienempi jää kerrokseen rakoja joiden kautta happi pääsee kosketuksiin metallipinnan kanssa. Jos syntyvän oksidin tilavuus on huomattavasti suurempi kuin hapettuvan metallin, syntyy puristusta minkä seurauksena oksidi lohkeaa pois. Happi pääsee kosketuksiin metallin kanssa. Hapettuminen Tiiviin kerroksen edellytys on että syntyvällä oksidilla on sama tilavuus tai hieman suurempi tilavuus kuin hapettuvalla metallilla. Jotta hapettuminen jatkuisi täytyy elektronien, hapen ja metallin kulkea syntyneen oksidikalvon läpi. Koska kalvon paksuus kasvaa, hidastuu hapettuminen aikaa myöten. hapettuminen ei siis täysin lakkaa, mutta sen eteneminen on hallittua Seosaineet ja tulenkestävyys Tulenkestävyyttä parannetaan lisäämällä metalliin seosaineita jotka muuttavat syntyvän oksidikerroksen ominaisuuksia tilavuus oksidikalvon sähkönvastus metallin diffuusio hidastuminen hapen diffuusion hidastuminen Tulenkestävän teräkset Kromin lisääminen teräkseen aiheuttaa Cr 2 O 3 oksidin muodostumisen teräksen pintaan. Suurempi kromipitoisuus aiheuttaa paksumman ja suojaavamman kerroksen. Tyypillinen kromipitoisuus on 25%. Kromi suojaa terästä paremmin, jos sen hiilipitoisuus on matala. Muutoin kromi muodostaa mielellään kromikarbideja ja suoja vaikutus häviää

21 Tulenkestävät teräkset Kromin ja nikkelin lisääminen (25% Cr ja 12% Ni) saa aikaan austeniittisen rakenteen joka on ferriittistä rakennetta sitkeämpi kaikissa lämpötiloissa ja lujempi korkeissa lämpötiloissa. Austeniittisen teräksen lämpölaajeneminen on voimakkaampaa kuin ferriittisen. Lämpötilan muutokset aiheuttavat jännityksiä jotka voivat rikkoa suojaavan oksidikerroksen ja aiheuttamaan hilseilyä. Pii ja alumiini seostus parantaa edelleen ferriittisten ja austeniittisten laatujen tulenkestoa. 89 Kuumalujat metallit Metallit joiden sulamispiste on korkea sopivat kuumalujiksi teräksiksi, koska korkeaa sulamispistettä vastaa hidas virumisnopeus. Esimerkiksi rauta 1538 C nikkeli 1453 C koboltti 1495 C kromi 1875 C molybdeeni 2610 C Seosten lujuutta ja virumisenkestoa pyritään parantamaan erkaumilla, joiden ylivanheneminen tapahtuu joko hitaasti tai korkeassa lämpötilassa. 90 Teräkset Niukkahiiliset teräkset sopivat paremmin kuumalujuutta vaativiin käyttökohteisiin, sillä hiilen aikaansaama lujuus häviää korkeissa lämpötiloissa. Lujuutta saadaan lisää 0.5-1% Mo lisäyksellä (kardibierkaumat, Mo suotautuminen raerajoille). molybdeeni ei paranna hilseilyn kestävyyttä, joten usein käytetään pientä (1%) kromilisäystä Suurempaa kromipitoisuutta käytetään korroosionkeston parantamiseen. Myös martensiittiset ruostumattomat teräkset sopivat korroosion-, hilseilynkeston perusteella kuumalujiksi teräksiksi. Austeniittiset ruostumattomat teräkset Austeniittinen kiderakenne kestää virumista ferriittistä paremmin, sillä virumisille ominainen dislokaatioliike on pkk rakenteessa hankalampaa kuin tkk rakenteessa. Austeniittisissa teräksissä ei tapahdu muita mikrorakenne muutoksia kuin rakeenkasvu, joka puolestaan hidastaa virumista. Rakenteessa mahdollisesti oleva ferriitti heikentää ominaisuuksia, joten tavallisesti kuumalujiin austeniittisiin teräksiin lisätään austentiittia suosivia ylimääräisiä seosaineita (Mn, N)

22 Superseokset Tavoitteena hyvät lujuusominaisuudet, hyvä hapettumis- ja korroosionkestävyys korkeissakin lämpötiloissa. Seosaineina käytetään korkealla sulavia metalleja. Kromia käytetään myös tulenkestävyyden parantamiseksi. Rautapohjaiset superseokset ovat muunnelmia austeniittisesta ruostumattomasta teräksestä. Niihin lisätään erkautumista aiheuttavia seosaineita Mo, W, Ti, Nb Timken-seos, raudan lisäksi 16% Cr 25% Ni 6% Mo 0.1%C % N Nikkelivaltaiset superseokset Nikkelivaltaiset superseokset Tavoitteena hyvät lujuusominaisuudet, hyvä hapettumis- ja korroosionkestävyys korkeissakin lämpötiloissa. Pääasiallisena seosaineena voi olla Mo (hastelloy) Cr (inconel, incoloy, nimonic) Mo sisältävät seokset kestävät hyvin korroosiota. Esimerkiksi hastelloy B (65% Ni, 30% Mo, 5% Fe) kestää kiehuvaa suolahappoa sekä rikkihappoa. Erkaumakarkaisu liuoshehkutus 1165 C stabilointihehkutus 950 C 72h tai 1070 C 24h vanhennus C 95 Stabilointihehkutuksen tarkoituksena osittainen erkautuminen, koska muutoin rakenteesta tulee liian hauras. Edellä kuvatulla käsittelyllä virumiskestävyydeksi 150 MPa 100h 760 C. Seosta ei käytetä yli 760 C lämpötilassa pienen kromipitoisuuden aiheuttaman hilseilyn takia. Parempi hilseilyn kesto seoksella hastelloy C (64% Ni, 16% Cr, 16% Mo) hapettavat ja pelkistävät olosuhteet 1150 C kuorman kanto 950 C 96 22

23 Nikkelivaltaiset superseokset Esimerkki mikrorakenteesta Inconel-metallien peruskoostumus 80% Ni, 14% Cr, 6% Fe. Erkaumakarkenevia pienillä Ti, Nb ja Al lisäyksillä. Lämpökäsittely voidaan tehdä seuraavasti liuoshehkutus 1150 C 2-4h stabilointihehkutus 840 C 24h vanhennus 700 C 20h Inconelilla on hyvä virumisenkestävyys yhdistettynä hapettumisen kestävyyteen, joten sitä käytetään esimerkiksi suihkumoottoreissa. Hyvin lähellä inconelia olevia seoksia ovat nimonicseokset 97 Kuuma-kylmä muokkauksessa Inconel 718 syntynyt kaulakoru mikrorakenne 98 Kobolttivaltaiset superseokset Ominaisuudet kuten edellä, mutta virumiskestävyys vieläkin parempi. Koostumus esimerkiksi 42% Co 20% Cr 20% Ni 4% Fe 4% Mo 4% W 4% Nb 0.4% C Lisää superseoksia Hyvin paljon erilaisia koostumusvaihtoehtoja eri ominaisuuksien painottamiseksi Refractaloy 70 Udimet Waspalloy Mar-M seokset ThO 2 (TD Nikkelit)

24 1000 h virumismurtuman aiheuttama jännitys lämpötilan funktiona eräille dispersio- ja erkaumakarkaistuille nikkelivaltaisille superseoksille 1000 h virumismurtuman aiheuttavat jännitysalueet nikkelivaltaisille superseoksille ,2% muodonmuutosraja eräille nikkelipohjaisille superseoksille

Esitiedot. Mikä periaattellinen ero on 4% ja 8% alumiinia sisältävien sinkkiseosten välillä?

Esitiedot. Mikä periaattellinen ero on 4% ja 8% alumiinia sisältävien sinkkiseosten välillä? Esitiedot Mikä periaattellinen ero on 4% ja 8% alumiinia sisältävien sinkkiseosten välillä? Hypoeutectic = alieutektinen Hypereutectic = ylieutektinen Miten alieutektinen ja ylieutektinen rakenne muuttaa

Lisätiedot

Metallit 2005. juha.nykanen@tut.fi

Metallit 2005. juha.nykanen@tut.fi Metallit 2005 juha.nykanen@tut.fi Kuparimalmi Kuparia esiintyy sulfidi- ja oksidimalmeissa. Pitoisuudet ovat tyypillisesti alhaisia (usein alle 1%). Louhittu malmi murskataan ja jauhetaan lietteeksi. Sulfidimalmista

Lisätiedot

Titaanilaadut. Kaupalliset titaanilaadut jaetaan kiderakenteen mukaan -, - ja seoksiin. Niukasti seostetuista -seoksista käytetään nimitystä lähes

Titaanilaadut. Kaupalliset titaanilaadut jaetaan kiderakenteen mukaan -, - ja seoksiin. Niukasti seostetuista -seoksista käytetään nimitystä lähes Titaani Titaani Sulamispiste 1680 C Tiheys 4,5 g/cm³ (57 % teräs) Pieni lämpölaajeneminen (noin puolet austeniittisesta ruostumattomasta teräksestä) Alhainen lämmönjohtavuus (noin 1/10 alumiini tai kupari)

Lisätiedot

KOVAJUOTTEET 2009. Somotec Oy. fosforikupari. hopea. messinki. alumiini. juoksutteet. www.somotec.fi

KOVAJUOTTEET 2009. Somotec Oy. fosforikupari. hopea. messinki. alumiini. juoksutteet. www.somotec.fi KOVAJUOTTEET 2009 fosforikupari hopea messinki alumiini juoksutteet Somotec Oy www.somotec.fi SISÄLLYSLUETTELO FOSFORIKUPARIJUOTTEET Phospraz AG 20 Ag 2% (EN 1044: CP105 ). 3 Phospraz AG 50 Ag 5% (EN 1044:

Lisätiedot

Alumiinin ominaisuuksia

Alumiinin ominaisuuksia Alumiini Alumiini Maaperän yleisin metalli Kuuluu kevytmetalleihin Teräksen jälkeen käytetyin metalli Käytetty n. 110 v. Myrkytön Epämagneettinen Kipinöimätön 1 Alumiinin ominaisuuksia Tiheys, ~ teräs/3

Lisätiedot

Valurauta ja valuteräs

Valurauta ja valuteräs Valurauta ja valuteräs Seija Meskanen Teknillinen korkeakoulu Tuula Höök Tampereen teknillinen yliopisto Valurauta ja valuteräs ovat raudan (Fe), hiilen (C), piin (Si) ja mangaanin (Mn) sekä muiden seosaineiden

Lisätiedot

Mikä on ruostumaton teräs? Fe Cr > 10,5% C < 1,2%

Mikä on ruostumaton teräs? Fe Cr > 10,5% C < 1,2% Cr > 10,5% C < 1,2% Mikä on ruostumaton teräs? Rautaseos, johon on seostettu 10,5 % kromia ja 1,2 % hiiltä. Seostuksen ansiosta ruostumattomaan teräkseen muodostuu korroosiolta suojaava sekä itsekorjautuva

Lisätiedot

Metalliseokset. Alumiiniseokset. ValuAtlas Suunnittelijan perusopas Seija Meskanen, Tuula Höök

Metalliseokset. Alumiiniseokset. ValuAtlas Suunnittelijan perusopas Seija Meskanen, Tuula Höök Metalliseokset Seija Meskanen Teknillinen korkeakoulu Tuula Höök Tampereen teknillinen yliopisto Alumiiniseokset Eri tavoin seostettu alumiini sopii kaikkiin yleisimpiin valumenetelmiin. Alumiiniseoksia

Lisätiedot

FERRIITTISET RUOSTUMATTOMAT TERÄKSET. www.polarputki.fi

FERRIITTISET RUOSTUMATTOMAT TERÄKSET. www.polarputki.fi FERRIITTISET RUOSTUMATTOMAT TERÄKSET www.polarputki.fi Polarputken valikoimaan kuuluvat myös ruostumattomat ja haponkestävät tuotteet. Varastoimme saumattomia ja hitsattuja putkia, putkenosia sekä muototeräksiä.

Lisätiedot

Metallit 2005. juha.nykanen@tut.fi

Metallit 2005. juha.nykanen@tut.fi Metallit 2005 juha.nykanen@tut.fi Lämpökäsittely Austenointi tehdään hyvin korkeassa lämpötilassa verrattuna muihin teräksiin Liian korkea lämpötila tai liian pitkä aika voivat aiheuttaa vetelyjä, rakeenkasvua,

Lisätiedot

Dislokaatiot - pikauusinta

Dislokaatiot - pikauusinta Dislokaatiot - pikauusinta Ilman dislokaatioita Kiteen teoreettinen lujuus ~ E/8 Dislokaatiot mahdollistavat deformaation Kaikkien atomisidosten ei tarvitse murtua kerralla Dislokaatio etenee rakeen läpi

Lisätiedot

Sinkkiseokset. http://www.valuatlas.net - ValuAtlas & CAE DS Painevaluseokset Tuula Höök

Sinkkiseokset. http://www.valuatlas.net - ValuAtlas & CAE DS Painevaluseokset Tuula Höök Sinkkiseokset Tuula Höök Tampereen teknillinen yliopisto Puhdas sinkki (Zn) on vaalean harmaa, sinertävän sävyinen metalli. Sen sulamispiste on 420 C ja tiheys 7,4 g/cm 3. Kiderakenne on heksagonialinen

Lisätiedot

SEOSAINEIDEN VAIKUTUKSET TERÄSTEN HITSATTAVUUTEEN. MIKRORAKENTEEN MUUTOKSET HITSAUSLIITOKSESSA.

SEOSAINEIDEN VAIKUTUKSET TERÄSTEN HITSATTAVUUTEEN. MIKRORAKENTEEN MUUTOKSET HITSAUSLIITOKSESSA. 1 HITSAVONIA PROJEKTI Teemapäivä 13.12.2005. DI Seppo Vartiainen Savonia-amk/tekniikka/Kuopio SEOSAINEIDEN VAIKUTUKSET TERÄSTEN HITSATTAVUUTEEN. MIKRORAKENTEEN MUUTOKSET HITSAUSLIITOKSESSA. 1. Hitsiaine

Lisätiedot

Joitain materiaaleja Kriittinen lämpötila

Joitain materiaaleja Kriittinen lämpötila Suprajohteet Suprajohteet Joitain materiaaleja Kriittinen lämpötila Pb 7.3 Nb 9.3 Nb-Ti 8.9-9.3 Nb 3 Sn 18 Nb 3 Ge 23 NbN 16-18 PbMo 6 S 8 14-15 YBa 2 Cu 3 O 7 92 2 Suprajohteet Niobi-titaani seoksia Nb-46.5Ti

Lisätiedot

Pehmeä magneettiset materiaalit

Pehmeä magneettiset materiaalit Pehmeä magneettiset materiaalit Timo Santa-Nokki Pehmeä magneettiset materiaalit Johdanto Mittaukset Materiaalit Rauta-pii seokset Rauta-nikkeli seokset Rauta-koboltti seokset Amorfiset materiaalit Nanomateriaalit

Lisätiedot

Titaani. Titaani. Yleistä. Yleistä

Titaani. Titaani. Yleistä. Yleistä Titaani Sulamislämpötila 1668 C Titaani Hilarakenne Heksagoninen α- faasi 882 C saakka Tilakeskinen β-faasi 882 C yläpuolella Tiheys 4,54 g/cm 3 Kimmokerroin 105 kn/mm 2 Murtolujuus 280 N/mm 2 2 Käytännön

Lisätiedot

Suprajohteet. Suprajohteet. Suprajohteet. Suprajohteet. Niobi-titaani seoksia Nb-46.5Ti Nb-50Ti Nb-65Ti

Suprajohteet. Suprajohteet. Suprajohteet. Suprajohteet. Niobi-titaani seoksia Nb-46.5Ti Nb-50Ti Nb-65Ti Joitain materiaaleja Kriittinen lämpötila Pb 7.3 Nb 9.3 Nb-Ti 8.9-9.3 Nb 3 Sn 18 Nb 3 Ge 23 NbN 16-18 PbMo 6 S 8 14-15 YBa 2 Cu 3 O 7 92 2 Niobi-titaani seoksia Nb-46.5Ti Nb-50Ti Nb-65Ti Sulatus kahteen

Lisätiedot

Titaani. Hilarakenne Heksagoninen α- faasi 882 C saakka. Tilakeskinen β-faasi 882 C yläpuolella. Tiheys 4,54 g/cm 3. Kimmokerroin 105 kn/mm 2

Titaani. Hilarakenne Heksagoninen α- faasi 882 C saakka. Tilakeskinen β-faasi 882 C yläpuolella. Tiheys 4,54 g/cm 3. Kimmokerroin 105 kn/mm 2 Titaani Titaani Sulamislämpötila 1668 C Hilarakenne Heksagoninen α- faasi 882 C saakka Tilakeskinen β-faasi 882 C yläpuolella Tiheys 4,54 g/cm 3 Kimmokerroin 105 kn/mm 2 Murtolujuus 280 N/mm 2 2 Yleistä

Lisätiedot

Esitiedot. Esitiedot. Kromiseostuksen vaikutukset teräksissä

Esitiedot. Esitiedot. Kromiseostuksen vaikutukset teräksissä Esitiedot Mitkä ovat austeniittisten, ferriittisten ja martensiittisten ruostumattomien terästen käyttökohteet? Milloin austeniittiset laadut ovat välttämättömiä? Mitä eri laadut maksavat? Miten kupari

Lisätiedot

Metallit 2005. juha.nykanen@tut.fi

Metallit 2005. juha.nykanen@tut.fi Metallit 2005 juha.nykanen@tut.fi Valettavat alumiiniseokset Tyypilliset valumenetelmät Hiekkavalu Kestomuottivalu (kokillivalu) Painevalu Alumiinivalujen hyviä puolia Pieni tiheys Matala sulamispiste

Lisätiedot

Sisällysluettelo. Kierretapit 51-77. Kierretappien valintajärjestelmä ja symbolien merkitys 52-55. Metrinen kierre M 56-74

Sisällysluettelo. Kierretapit 51-77. Kierretappien valintajärjestelmä ja symbolien merkitys 52-55. Metrinen kierre M 56-74 Sisällysluettelo Kierretapit 51-77 Kierretappien valintajärjestelmä ja symbolien merkitys 52-55 Metrinen kierre M 56-74 Metrinen hienokierre MF 75-76 Putkikierre (R)G 77 51 Materiaalien luokitus Materiaali-

Lisätiedot

kansainvälisyys JACQUET johtava, maailmanlaajuinen ruostumattomien kvarttolevyjen käyttäjä 483 työntekijää

kansainvälisyys JACQUET johtava, maailmanlaajuinen ruostumattomien kvarttolevyjen käyttäjä 483 työntekijää JACQUET kansainvälisyys johtava, maailmanlaajuinen ruostumattomien kvarttolevyjen käyttäjä 43 työntekijää 3 yksikköä 20 eri maassa / 21 palvelukeskusta 7 500 asiakasta 60 eri maassa liikevaihto 23 M5 7

Lisätiedot

UDDEHOLM UNIMAX 1 (5) Yleistä. Käyttökohteet. Mekaaniset ominaisuudet. Ominaisuudet. Fysikaaliset ominaisuudet

UDDEHOLM UNIMAX 1 (5) Yleistä. Käyttökohteet. Mekaaniset ominaisuudet. Ominaisuudet. Fysikaaliset ominaisuudet 1 (5) Yleistä Uddeholm Unimax on kromi/molybdeeni/vanadiini - seosteinen muovimuottiteräs, jonka ominaisuuksia ovat: erinomainen sitkeys kaikissa suunnissa hyvä kulumiskestävyys hyvä mitanpitävyys lämpökäsittelyssä

Lisätiedot

Sisällysluettelo Kierretapit 43-67 UNC Kaikki hinnat ilman Alv.

Sisällysluettelo Kierretapit 43-67 UNC Kaikki hinnat ilman Alv. Sisällysluettelo Kierretapit 43-67 Kierretappien valintajärjestelmä ja ikonien merkitys 44-47 Metrinen kierre M 48-61 Metrinen hienokierre MF 62-65 UNC-kierre UNC 66 Putkikierre G 67 43 Kaikki hinnat ilman

Lisätiedot

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta 1 (6) Työkaluteräksen kriittiset ominaisuudet Ohjeanalyysi % Toimitustila C 1,4 Si 0,4 Mn 0,4 Cr 4,7 Mo 3,5 pehmeäksihehkutettu noin 230 HB V 3,7 Työkalun suorituskyvyn kannalta käyttökohteeseen soveltuva

Lisätiedot

1. Malmista metalliksi

1. Malmista metalliksi 1. Malmista metalliksi Metallit esiintyvät maaperässä yhdisteinä, mineraaleina Malmiksi sanotaan kiviainesta, joka sisältää jotakin hyödyllistä metallia niin paljon, että sen erottaminen on taloudellisesti

Lisätiedot

Valunhankintakoulutus 15.-16.3. 2007 Pirjo Virtanen Metso Lokomo Steels Oy. Teräsvalujen raaka-ainestandardit

Valunhankintakoulutus 15.-16.3. 2007 Pirjo Virtanen Metso Lokomo Steels Oy. Teräsvalujen raaka-ainestandardit Teräsvalut Valunhankintakoulutus 15.-16.3. 2007 Pirjo Virtanen Metso Lokomo Steels Oy Teräsvalujen raaka-ainestandardit - esitelmän sisältö Mitä valun ostaja haluaa? Millaisesta valikoimasta valuteräs

Lisätiedot

Tig hitsauslangat KORJAUS- JA KUNNOSSAPIDON AMMATTILAISILLE SEOSTAMATTOMAT NIUKKASEOSTEISET RUOSTUMATTOMAT KUPARI ALUMIINI NIKKELI MAGNESIUM TITAANI

Tig hitsauslangat KORJAUS- JA KUNNOSSAPIDON AMMATTILAISILLE SEOSTAMATTOMAT NIUKKASEOSTEISET RUOSTUMATTOMAT KUPARI ALUMIINI NIKKELI MAGNESIUM TITAANI Tig hitsauslangat KORJAUS- JA KUNNOSSAPIDON AMMATTILAISILLE SEOSTAMATTOMAT NIUKKASEOSTEISET RUOSTUMATTOMAT KUPARI ALUMIINI NIKKELI MAGNESIUM TITAANI KOBOLTTI www.somotec.fi SISÄLLYSLUETTELO SEOSTAMATTOMAT

Lisätiedot

Ferriittiset ruostumattomat teräkset ja niiden hitsaus. May 12, 2011 www.outokumpu.com

Ferriittiset ruostumattomat teräkset ja niiden hitsaus. May 12, 2011 www.outokumpu.com Ferriittiset ruostumattomat teräkset ja niiden hitsaus May 12, 2011 www.outokumpu.com Ruostumattomat teräkset Ferriittisten ominaisuudet Ferriittisten hitsaus 2 12.5.2011 Hannu-Pekka Heikkinen Ruostumaton

Lisätiedot

Esitiedot. Mitkä ovat austeniittisten, ferriittisten ja martensiittisten ruostumattomien terästen käyttökohteet?

Esitiedot. Mitkä ovat austeniittisten, ferriittisten ja martensiittisten ruostumattomien terästen käyttökohteet? Esitiedot Mitkä ovat austeniittisten, ferriittisten ja martensiittisten ruostumattomien terästen käyttökohteet? Milloin austeniittiset laadut ovat välttämättömiä? Mitä eri laadut maksavat? Miten kupari

Lisätiedot

Corthal, Thaloy ja Stellite

Corthal, Thaloy ja Stellite Corthal, Thaloy ja Stellite KOVAHITSAUSTÄYTELANGAT KORJAUS JA KUNNOSSAPIDON AMMATTILAISILLE SOMOTEC Oy Tototie 2 70420 KUOPIO puh. 0207 969 240 fax. 0207 969 249 email: somotec@somotec.fi internet: www.somotec.fi

Lisätiedot

TUOTELUETTELO HARALD PIHL AB S P E C I A L A L L O Y S A N D T I T A N I U M

TUOTELUETTELO HARALD PIHL AB S P E C I A L A L L O Y S A N D T I T A N I U M TUOTELUETTELO HARALD PIHL AB HARALD PIHL AB 1 HARALD PIHL AB, perustettu 1912 EUROOPAN LAAJIN VARASTOVALIKOIMA NIKKELISEOKSIA, TITAANIA JA ERIKOISMETALLISEOKSIA Suomen Myyntikonttori Puh: 019-241 4471

Lisätiedot

Lujat termomekaanisesti valssatut teräkset

Lujat termomekaanisesti valssatut teräkset Lujat termomekaanisesti valssatut teräkset Sakari Tihinen Tuotekehitysinsinööri, IWE Ruukki Metals Oy, Raahen terästehdas 1 Miten teräslevyn ominaisuuksiin voidaan vaikuttaa terästehtaassa? Seostus (CEV,

Lisätiedot

TERÄKSISTÄ Terästen luokittelusta

TERÄKSISTÄ Terästen luokittelusta TERÄKSISTÄ Terästen luokittelusta Seostamattomat teräkset (niukkaseosteiset teräkset) Ruostumattomat teräkset Mangaaniteräkset Pikateräkset Työkaluteräkset Kuumalujat teräkset Tulenkestävät teräkset 1

Lisätiedot

Korjaushitsauskäsikirja

Korjaushitsauskäsikirja Korjaushitsauskäsikirja Osa 3, Kovahitsaus OY ESAB Ruosilantie 18, 00390 HELSINKI puh. (09) 547 761, faksi (09) 547 7771, www.esab.fi Kovahitsaus Yleistä Kovahitsauksella suojataan kappaleita erilaisia

Lisätiedot

J O H D A N T O... E 1. 2

J O H D A N T O... E 1. 2 Ruiskutuspulverit J O H D A N T O.......................................... E. 2 H Ö G A N Ä S r u i s k u t u s j a u h e e t................. E. 3 W O K A r u i s k u t u s j a u h e e t......................

Lisätiedot

Kokillivalu (Permanent mold casting) Jotain valimistusmenetelmiä. Painevalu (Diecasting) Painevalu

Kokillivalu (Permanent mold casting) Jotain valimistusmenetelmiä. Painevalu (Diecasting) Painevalu Jotain valimistusmenetelmiä Kokillivalu (Permanent mold casting) Muottina käytetään usein valurautaa, jonka pinta on päällystetty lämpökestävällä materiaalilla (savi, natriumsilikaatti). Muotit esilämmitetään

Lisätiedot

AKKU- JA PARISTOTEKNIIKAT

AKKU- JA PARISTOTEKNIIKAT AKKU- JA PARISTOTEKNIIKAT H.Honkanen Kemiallisessa sähköparissa ( = paristossa ) ylempänä oleva, eli negatiivisempi, metalli syöpyy liuokseen. Akussa ei elektrodi syövy pois, vaan esimerkiksi lyijyakkua

Lisätiedot

Jotain valimistusmenetelmiä

Jotain valimistusmenetelmiä Jotain valimistusmenetelmiä Kokillivalu (Permanent mold casting) Muottina käytetään usein valurautaa, jonka pinta on päällystetty lämpökestävällä materiaalilla (savi, natriumsilikaatti). Muotit esilämmitetään

Lisätiedot

Rauno Toppila. Kirjallisuusselvitys. Ferriittiset ruostumattomat teräkset

Rauno Toppila. Kirjallisuusselvitys. Ferriittiset ruostumattomat teräkset Rauno Toppila Kirjallisuusselvitys Ferriittiset ruostumattomat teräkset Kemi-Tornion ammattikorkeakoulun julkaisuja Sarja E. Työpapereita 1/2010 Rauno Toppila Kirjallisuusselvitys Ferriittiset ruostumattomat

Lisätiedot

Kupari ja kuparimetallit. juha.nykanen@tut.fi

Kupari ja kuparimetallit. juha.nykanen@tut.fi Kupari ja kuparimetallit juha.nykanen@tut.fi Esitiedot Miten sähköjohteisiin käytetyt kuparilaadut poikkevat muista kupariseoksista? Miksi puhdas kupari johtaa hyvin sähköä? Mitä tarkoittaa puhdas kupari?

Lisätiedot

Metallurgian perusteita

Metallurgian perusteita Metallurgian perusteita Seija Meskanen, Teknillinen korkeakoulu Pentti Toivonen, Teknillinen korkeakoulu Korkean laadun saavuttaminen edellyttää sekä rauta että teräsvalujen tuotannossa tiukkaa prosessikuria

Lisätiedot

MIG 350 DIN 8555: MSG 2 GZ 350 kovahitsaus, koneistettavaa... 3-2 MIG 600 DIN 8555: MSG 6 GZ 60 iskut, hankauskuluminen. 3-3

MIG 350 DIN 8555: MSG 2 GZ 350 kovahitsaus, koneistettavaa... 3-2 MIG 600 DIN 8555: MSG 6 GZ 60 iskut, hankauskuluminen. 3-3 MIG-hitsauslangat KOVAHITSAUS MIG 350 DIN 8555: MSG 2 GZ 350 kovahitsaus, koneistettavaa..... 3-2 MIG 600 DIN 8555: MSG 6 GZ 60 iskut, hankauskuluminen. 3-3 RUOSTUMATTOMAT MIG 307Si AWS A5.9: ~ ER307 sekaliitos

Lisätiedot

Rauta-hiili tasapainopiirros

Rauta-hiili tasapainopiirros Rauta-hiili tasapainopiirros Teollisen ajan tärkein tasapainopiirros Tasapainon mukainen piirros on Fe-C - piirros, kuitenkin terästen kohdalla Fe- Fe 3 C -piirros on tärkeämpi Fe-Fe 3 C metastabiili tp-piirrosten

Lisätiedot

Lastuavat työkalut A V A 2007/2008

Lastuavat työkalut A V A 2007/2008 Lastuavat työkalut 2007/2008 Jyrsimiä Poranteriä Kierretappeja Maailmanlaajuisesti lastuavia työkaluja Pyöriviä viiloja YG-1 CO., LTD. SISÄLLYSLUETTELO Poranterät pikateräksestä ja kovametallista 2-38

Lisätiedot

81 RYHMÄ MUUT EPÄJALOT METALLIT; KERMETIT; NIISTÄ VALMISTETUT TAVARAT

81 RYHMÄ MUUT EPÄJALOT METALLIT; KERMETIT; NIISTÄ VALMISTETUT TAVARAT 81 RYHMÄ MUUT EPÄJALOT METALLIT; KERMETIT; NIISTÄ VALMISTETUT TAVARAT Alanimikehuomautus 1. Edellä 74 ryhmän 1 huomautusta, jossa määritellään "tangot, profiilit, lanka, levyt, nauhat ja folio", noudatetaan

Lisätiedot

SATAMAT, TELAKAT JA MERENKULKUKALUSTO ZINGA GALVANOINTI YHTÄ HELPPOA KUIN MAALAUS

SATAMAT, TELAKAT JA MERENKULKUKALUSTO ZINGA GALVANOINTI YHTÄ HELPPOA KUIN MAALAUS SATAMAT, TELAKAT JA MERENKULKUKALUSTO ZINGA GALVANOINTI YHTÄ HELPPOA KUIN MAALAUS ZINGA-GALVANOINTI YHTÄ HELPPOA KUIN MAALAUS - Suojauksen kesto vastaa kuumasinkityksen kestoa. - Kuivakalvosta 96 % puhdasta

Lisätiedot

Ferriittisten ruostumattomien terästen hitsattavuus ja hitsialueen muovattavuus

Ferriittisten ruostumattomien terästen hitsattavuus ja hitsialueen muovattavuus Ferriittisten ruostumattomien terästen hitsattavuus ja hitsialueen muovattavuus Severi Anttila Oulun yliopiston terästutkimuskeskus,konetekniikan osasto, Materiaalitekniikan laboratorio Johdanto Ferriittiset

Lisätiedot

Metallien ominaisuudet ja rakenne

Metallien ominaisuudet ja rakenne Metallien Kemia 25 Metallien ominaisuudet ja rakenne Metallit ovat käyttökelpoisia materiaaleja. Niiden ominaisuudet johtuvat metallin rakennetta koossa pitävästä metallisidoksesta. Metalleja käytetään

Lisätiedot

METALLITUOTTEIDEN MAALAUS MAALATTAVAT METALLIT. Copyright Isto Jokinen. Käyttö opetuksessa tekijän luvalla

METALLITUOTTEIDEN MAALAUS MAALATTAVAT METALLIT. Copyright Isto Jokinen. Käyttö opetuksessa tekijän luvalla METALLITUOTTEIDEN MAALAUS MAALATTAVAT METALLIT 1 YLEISIMMÄT MAALATTAVAT METALLIT 1. Kylmävalssattu teräs 2. Kuumavalssattu teräs 3. Sinkitty teräs 4. Valurauta 5. Alumiini Myös ruostumatonta terästä, anodisoitua

Lisätiedot

Metallit 2005. juha.nykanen@tut.fi

Metallit 2005. juha.nykanen@tut.fi Metallit 2005 juha.nykanen@tut.fi Kertaus Luento 2 Raudan valmistus Teräksen valmistus Standardit Teräksen mikrorakenteet (ferriitti, perliitti, bainiitti, martensiitti) 2 Karkaisu ja päästö Muutama vuosi

Lisätiedot

HYDRAULIIKKATUOTTEET

HYDRAULIIKKATUOTTEET HYDRAULIIKKATUOTTEET www.polarputki.fi 2 HYDRAULIIKKATUOTTEET 3 Polarputki on toimittanut teräksiä suomalaiseen sylinterinvalmistukseen vuodesta 1973. Vuosikyenien kokemuksella olee valinneet kumppaneiksee

Lisätiedot

Esitiedot. Luento 6. Esitiedot

Esitiedot. Luento 6. Esitiedot Esitiedot Luento 6 Miten terästen karkenevuutta voidaan parantaa? Miten päästölämpötila ja aika vaikuttavat karkaistun rakenteen mekaanisiin ominaisuuksiin? Mitä tarkoittaa päästöhauraus? 2 Esitiedot Epäselviä

Lisätiedot

Metallit 2005. juha.nykanen@tut.fi

Metallit 2005. juha.nykanen@tut.fi Metallit 2005 juha.nykanen@tut.fi Aikataulu Pe 2.9.2005 Pe 9.9.2005 Pe 16.9.2005 Pe 23.9.2005 Pe 10.9.2005 Pe 8.10.2005 Valurauta Valurauta ja teräs Teräs Teräs ja alumiini Magnesium ja titaani Kupari,

Lisätiedot

Polarputki kumppanina takaa korkean laadun pyöröteräsvalinnoissa Polarputki on toimittanut pyöröteräksiä suomalaisille

Polarputki kumppanina takaa korkean laadun pyöröteräsvalinnoissa Polarputki on toimittanut pyöröteräksiä suomalaisille www.polarputki.fi 2 3 aksalainen Buderus Edelstahl GmbH on Euroopan johtavia korkealaatuisten vaihde- ja erikoisterästen valmistajia. Buderuksen kokemus erikoisterästen valmistuksesta ja jalostuksesta

Lisätiedot

Juottaminen J O H D A N T O... D 1. 2. J u o k s u t t e e n v a l i n t a t a u l u k k o... D 1. 3

Juottaminen J O H D A N T O... D 1. 2. J u o k s u t t e e n v a l i n t a t a u l u k k o... D 1. 3 J O H D A N T O.......................................... D 1. 2 J u o k s u t t e e n v a l i n t a t a u l u k k o............... D 1. 3 I M P O W E L D, C H E M E T, F E L D E R j a S T E L L A - j

Lisätiedot

Lkm keski- maksimi Lkm keski- maksimi. Lkm keski- maksimi Lkm keski- maksimi

Lkm keski- maksimi Lkm keski- maksimi. Lkm keski- maksimi Lkm keski- maksimi Firan vesilaitos Lahelan vesilaitos Lämpötila C 12 9,5 14,4 12 7,9 8,5 ph-luku 12 6,6 6,7 12 8,0 8,1 Alkaliteetti mmol/l 12 0,5 0,5 12 1,1 1,1 Happi mg/l 12 4,2 5,3 12 11,5 13,2 Hiilidioksidi mg/l 12 21

Lisätiedot

Teräkset Kon-67.3110 kurssi Tekn. tri Kari Blomster LÄMPÖKÄSITTELY KARKAISUT 10.3.2015. Karkaisu ja päästö

Teräkset Kon-67.3110 kurssi Tekn. tri Kari Blomster LÄMPÖKÄSITTELY KARKAISUT 10.3.2015. Karkaisu ja päästö 1 Teräkset Kon-67.3110 kurssi Tekn. tri Kari Blomster LÄMPÖKÄSITTELY KARKAISUT 10.3.2015 Karkaisu ja päästö Teräs kuumennetaan austeniittialueelleen (A), josta se jäähdytetään nopeasti (sammutetaan) nesteeseen,

Lisätiedot

Ennekuin aloitat juottamisen:

Ennekuin aloitat juottamisen: Metallijuotos Yleistä Juottaminen eli juotto, on metallikappaleiden liitämistä toisiinsa sulattamalla niiden väliin metallia tai metalliseosta. Sulatettavan juotosmetallin, eli juotteen sulamislämpötilan

Lisätiedot

UDDEHOLM VANADIS 6. Työkaluteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työkalun suorituskyvyn kannalta

UDDEHOLM VANADIS 6. Työkaluteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työkalun suorituskyvyn kannalta 1 (7) Työkaluteräksen kriittiset ominaisuudet Työkalun suorituskyvyn kannalta käyttökohteeseen soveltuva kovuus hyvä kulumiskestävyys hyvä sitkeys estämään työkalun ennenaikainen rikkoutuminen Hyvä kulumiskestävyys

Lisätiedot

UDDEHOLM VANADIS 10. Työvälineteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työvälineen suorituskyvyn kannalta

UDDEHOLM VANADIS 10. Työvälineteräksen kriittiset ominaisuudet. Yleistä. Ominaisuudet. Käyttökohteet. Työvälineen suorituskyvyn kannalta 1 (6) Työvälineteräksen kriittiset ominaisuudet Työvälineen suorituskyvyn kannalta käyttökohteeseen soveltuva kovuus hyvä kulumiskestävyys hyvä sitkeys estämään työvälineen ennenaikainen rikkoutuminen

Lisätiedot

SYLINTERIPUTKET JA KROMATUT TANGOT

SYLINTERIPUTKET JA KROMATUT TANGOT SYLINTERIPUTKET JA KROMATUT TANGOT URANIE INTERNATIONAL {Thalachrome} Ranskalainen URANIE INTERNATIONAL on maailman johtava kromattujen tankojen valmistaja. Jatkuva kehitystyö ja investoinnit uudenaikaisimpiin

Lisätiedot

Firan vesilaitos. Laitosanalyysit. Lkm keski- maksimi Lkm keski- maksimi

Firan vesilaitos. Laitosanalyysit. Lkm keski- maksimi Lkm keski- maksimi Laitosanalyysit Firan vesilaitos Lämpötila C 3 8,3 8,4 4 8,4 9 ph-luku 3 6,5 6,5 4 7,9 8,1 Alkaliteetti mmol/l 3 0,53 0,59 4 1 1,1 Happi 3 2,8 4 4 11,4 11,7 Hiilidioksidi 3 23,7 25 4 1 1,9 Rauta Fe 3

Lisätiedot

Ruostumattomat ja haponkestävät neliöputket Welded stainless steel square tubes

Ruostumattomat ja haponkestävät neliöputket Welded stainless steel square tubes Ruostumattomat ja haponkestävät neliöputket Welded stainless steel square tubes Ainestandardi: EN 10088-2/EN 10028-7 Ainestodistus: EN 10204/3.1 Mittatoleranssit: Pr EN 10219-2 Pituus 6 m RST-LEVYT RST-PUTKET

Lisätiedot

TYÖYMPÄRISTÖN MATERIAALIT

TYÖYMPÄRISTÖN MATERIAALIT TYÖYMPÄRISTÖN MATERIAALIT keittiössä ja ravintolasalissa työskentelevän on tunnettava materiaalien kemialliset ja fysikaaliset ominaisuudet ja tiedettävä mihin ja miten niitä käytetään väärillä valinnoilla

Lisätiedot

UDDEHOLM MIRRAX ESR 1 (5) Yleistä. Ominaisuudet. Käyttökohteet. Fysikaaliset ominaisuudet. Vetolujuus huoneenlämpötilassa.

UDDEHOLM MIRRAX ESR 1 (5) Yleistä. Ominaisuudet. Käyttökohteet. Fysikaaliset ominaisuudet. Vetolujuus huoneenlämpötilassa. 1 (5) Yleistä Muovimuotteihin kohdistuu yhä suurempia vaati muksia. Niinpä muotteihin käytettyjen terästen on samanaikaisesti oltava sitkeitä, korroosionkestäviä ja suureltakin poikkileikkaukselta tasaisesti

Lisätiedot

Korjaushitsauskäsikirja

Korjaushitsauskäsikirja Korjaushitsauskäsikirja Osa 2, Hitsausohjeita OY ESAB Ruosilantie 18, 00390 HELSINKI puh. (09) 547 761, faksi (09) 547 7771, www.esab.fi Sisällys Osa 2, Hitsausohjeita Valuraudan hitsaus... 2-3 Huonosti

Lisätiedot

tekniikkaa ja terästä

tekniikkaa ja terästä tekniikkaa ja terästä yritysinfo Tekniikkaa ja terästä Spinea Oy on vuonna 1992 perustettu tekninen tukku- & maahantuontiliike. Asiakaskuntamme koostuu suurista kansainvälisistä yrityksistä pksektorin

Lisätiedot

C.2 Muut perusaineet kuin seostamaton teräs

C.2 Muut perusaineet kuin seostamaton teräs 1 C.2 Muut perusaineet kuin seostamaton teräs C.2.1 Seosteräkset ja ruostumattomat teräkset Seosteräkset Valitaan esimerkkinä seosteräs analyysillä 0,2% C, 1,5% Mn ja 0,5% Mo. Sulamisvyöhykkeessä syntyy

Lisätiedot

Normaalisti valmistamme vastuksia oheisen taulukon mukaisista laadukkaista raaka-aineista. Erikoistilauksesta on saatavana myös muita raaka-aineita.

Normaalisti valmistamme vastuksia oheisen taulukon mukaisista laadukkaista raaka-aineista. Erikoistilauksesta on saatavana myös muita raaka-aineita. Putkivastuksien vaippaputken raaka-aineet Vastuksen käyttölämpötila ja ympäristön olosuhteet määräävät minkälaisesta materiaalista vastuksen vaippaputki on valmistettu. Tavallisesti käytettäviä aineita

Lisätiedot

selectarc - KOVAHITSAUSPUIKOT Somotec Oy KORJAUS- JA KUNNOSSAPIDON AMMATTILAISILLE

selectarc - KOVAHITSAUSPUIKOT Somotec Oy KORJAUS- JA KUNNOSSAPIDON AMMATTILAISILLE selectarc - KOVAHITSAUSPUIKOT KORJAUS- JA KUNNOSSAPIDON AMMATTILAISILLE Somotec Oy Tototie 2 70420 KUOPIO puh 0207 969 240 fax 0207 969 249 email: somotec@somotecfi internet: wwwsomotecfi SISÄLLYSLUETTELO

Lisätiedot

LUENTO 4 Muut metalliset materiaalit kuin teräs 2012

LUENTO 4 Muut metalliset materiaalit kuin teräs 2012 BK20A2100 Konstruktiomateriaalit Luennot / syksy 2012 TkT Harri Eskelinen LUENTO 4 Muut metalliset materiaalit kuin teräs 2012 Tämän luentokerran tavoitteet: Oppia perustiedot seuraavista materiaaliryhmistä:

Lisätiedot

Kuva: Copyright Ensinger GmbH. ERIKOISMUOVIT 8/2012

Kuva: Copyright Ensinger GmbH. ERIKOISMUOVIT 8/2012 Kuva: opyright Ensinger GmbH. ERIKOISMUOVIT 8/2012 ERIKOISMUOVIT 8/2012 Sisällysluettelo Sivu Kuinka luet taulukoita 3 PSU, polysulfoni 4 PPSU, polyfenoolisulfoni 5 PEEK, polyeetteriketoni 6 PEI, polyeetteri-imidi

Lisätiedot

18 Hakemisto. Hakemisto

18 Hakemisto. Hakemisto 18 230 A Alumiini ja ympäristö... 29 Alumiini, kulutus ja käyttö... 13 Alumiini, käyttökohteet - aurinkopaneelit... 19 - folio... 25 - ilmailu ja avaruusteknologia... 28, 29 - juomatölkit... 26 - konepajateollisuus...

Lisätiedot

Esitiedot. Valuraudat. Esitiedot. Esitiedot

Esitiedot. Valuraudat. Esitiedot. Esitiedot Esitiedot Valuraudat juha.nykanen@tut.fi Mistä tulevat nimitykset valkoinen valurauta ja harmaa valurauta? Miten ja miksi niiden ominaisuudet eroavat toisistaan? Miksi sementiitti on kovaa ja haurasta?

Lisätiedot

Laatutason määrittely ja laatustandardit - Valurauta

Laatutason määrittely ja laatustandardit - Valurauta Laatutason määrittely ja laatustandardit - Valurauta Valunhankinta-koulutus 15.-16.3.2007 Marko Riihinen Metso Foundries Jyväskylä Oy Rautavalussa mahdollisesti esiintyviä valuvirheitä Muoto: IV + V ~40

Lisätiedot

HYDRAULIIKKATUOTTEET

HYDRAULIIKKATUOTTEET HYDRAULIIKKATUOTTEET www.polarputki.fi 2 Uranien kuukausittainen tuotantokapasiteetti on 3500 tonnia kromattuja tankoja. 23000 m 2 :n tuotanto- ja varastotilat sijaitsevat Pariisin läheisyydessä Le Meux:ssa.

Lisätiedot

Vapaataontapuristimien puristusvoima on 80/100, 55 ja 20 meganewtonia. Niillä voidaan takoa jopa 160 tonnin painoisia kappaleita.

Vapaataontapuristimien puristusvoima on 80/100, 55 ja 20 meganewtonia. Niillä voidaan takoa jopa 160 tonnin painoisia kappaleita. www.polarputki.fi 2 aksalainen Buderus Edelstahl GmbH on Euroopan johtavia korkealaatuisten vaihde- ja erikoisterästen valmistajia. Buderuksen kokemus erikoisterästen valmistuksesta ja jalostuksesta tekee

Lisätiedot

Vapaataontapuristimien puristusvoima on 80/100, 55 ja 20 meganewtonia. Niillä voidaan takoa jopa 160 tonnin painoisia kappaleita.

Vapaataontapuristimien puristusvoima on 80/100, 55 ja 20 meganewtonia. Niillä voidaan takoa jopa 160 tonnin painoisia kappaleita. www.polarputki.fi 2 Saksalainen Buderus Edelstahl GmbH on Euroopan johtavia korkealaatuisten vaihde- ja erikoisterästen valmistajia. Buderuksen kokemus erikoisterästen valmistuksesta ja jalostuksesta tekee

Lisätiedot

17. Tulenkestävät aineet

17. Tulenkestävät aineet 17. Tulenkestävät aineet Raimo Keskinen Peka Niemi - Tampereen ammattiopisto Alkuaineiden oksidit voidaan jakaa kemiallisen käyttäytymisensä perusteella luonteeltaan happamiin, emäksisiin ja neutraaleihin

Lisätiedot

Kulutusta kestävät teräkset

Kulutusta kestävät teräkset Kulutusta kestävät teräkset durostat Muutokset mahdollisia ilman eri ilmoitusta. Alkuperäinen englanninkielinen versio osoitteessa www.voestalpine.com/grobblech Tekniset toimitusehdot durostat Kesäkuu

Lisätiedot

Alumiinin valaminen. Valuseosten seosaineet. Yleisimmät valuseokset. ValuAtlas Valimotekniikan perusteet

Alumiinin valaminen. Valuseosten seosaineet. Yleisimmät valuseokset. ValuAtlas Valimotekniikan perusteet Alumiinin valaminen Skan Aluminium Pohjoismaisen alumiiniteollisuuden yhteistyöelin: Alumiinin valaminen ja työstäminen Toimittanut: Seija Meskanen, Teknillinen korkeakoulu Valuseosten seosaineet Alumiinia

Lisätiedot

Teollinen kaivostoiminta

Teollinen kaivostoiminta Teollinen kaivostoiminta Jouni Pakarinen Kuva: Talvivaara 2007 -esite Johdanto Lähes kaikki käyttämämme tavarat tai energia on tavalla tai toisella sijainnut maan alla! Mineraali = on luonnossa esiintyvä,

Lisätiedot

CD-hitsauspultit. Tuoteluettelo Tekniset tiedot

CD-hitsauspultit. Tuoteluettelo Tekniset tiedot CD-hitsauspultit Tuoteluettelo Tekniset tiedot 1 CD-hitsauspultit - toiminnan kuvaus Menetelmä DVS-tietolomakkeen 0903 (2000) mukaan kaaritapitushitsaus kondensaattoripurkausmenetelmällä on keino hitsata

Lisätiedot

B.3 Terästen hitsattavuus

B.3 Terästen hitsattavuus 1 B. Terästen hitsattavuus B..1 Hitsattavuus käsite International Institute of Welding (IIW) määrittelee hitsattavuuden näin: Hitsattavuus ominaisuutena metallisessa materiaalissa, joka annetun hitsausprosessin

Lisätiedot

TERÄKSEN KÄYTTÄYTYMINEN ÄÄRIOLOSUHTEISSA.

TERÄKSEN KÄYTTÄYTYMINEN ÄÄRIOLOSUHTEISSA. 1 SAVONIA-AMK TEKNIIKKA/ KUOPIO HitSavonia- projekti Seppo Vartiainen Esitelmä paineastiat / hitsausseminaarissa 1.11.05 TERÄKSEN KÄYTTÄYTYMINEN ÄÄRIOLOSUHTEISSA. Kylmät olosuhteet. Teräksen transitiokäyttäytyminen.

Lisätiedot

Jälkikäsittelyt. Tuotantohitsaus. ValuAtlas Hiekkavalimon valimoprosessi - Seija Meskanen, Tuula Höök

Jälkikäsittelyt. Tuotantohitsaus. ValuAtlas Hiekkavalimon valimoprosessi - Seija Meskanen, Tuula Höök Jälkikäsittelyt Puhdistuksen jälkeen valuille voidaan tehdä vielä seuraavia jälkikäsittelytoimenpiteitä: tuotantohitsaus lämpökäsittely koneistus pintakäsittely Tuotantohitsaus Tuotantohitsaus jakaantuu

Lisätiedot

Hakemisto. C CCT-käyrä... ks. S-käyrä CVD-pinnoitus...ks. kaasufaasipinnoitus

Hakemisto. C CCT-käyrä... ks. S-käyrä CVD-pinnoitus...ks. kaasufaasipinnoitus A A 1-lämpötila... 17 A 3-lämpötila... 17 Abrasiivinen kuluminen... 110 A cm-lämpötila... 17 Adhesiivinen kitka... 112 Adhesiivinen kuluminen... 110 ADI... ks. ausferriittinen pallografiittivalurauta Adusointi...

Lisätiedot

MISON suojakaasu. Annatko otsonin vaarantaa terveytesi?

MISON suojakaasu. Annatko otsonin vaarantaa terveytesi? MISON suojakaasu Annatko otsonin vaarantaa terveytesi? 2 MISON suojakaasu Vältä haitallista otsonia käytä hitsaamiseen aina MISON suojakaasua. Hitsaamisen yhteydessä syntyy aina haitallista otsonia. Hyvin

Lisätiedot

Workshop: Tekniikan kemia OAMK:ssa

Workshop: Tekniikan kemia OAMK:ssa 1 Oulun seudun ammattikorkeakoulu Kemian opetuksen päivät Tekniikan yksikkö OULU 2012 Workshop: Tekniikan kemia OAMK:ssa Miksi betonissa rauta ruostuu ulkopuolelta ja puussa sisäpuolelta? Rautatanko betonissa:

Lisätiedot

B.1 Johdatus teräkseen

B.1 Johdatus teräkseen B.1 Johdatus teräkseen 1 B.1.1 Terästen valmistus B.1.1.1 Terästen valmistus raakaraudasta Masuunissa valmistettu raakarauta sisältää 4-5 % hiiltä. Teräksissä pitoisuus on tavallisimmin alle 1 % ja yleisissä

Lisätiedot

UDDEHOLM DIEVAR 1 (7) Yleistä. Ominaisuudet. Suulakepuristustyövälineet. Kuumataontatyövälineet. Työvälineensuorituskykyä parantavat ominaisuudet

UDDEHOLM DIEVAR 1 (7) Yleistä. Ominaisuudet. Suulakepuristustyövälineet. Kuumataontatyövälineet. Työvälineensuorituskykyä parantavat ominaisuudet 1 (7) Yleistä Uddeholm Dievar on suorituskykyinen kromi/molybdeeni/ vanadiini- seosteinen kuumatyöteräs, jolla on erittäin hyvä kestävyys kuumahalkeilua, yksittäisiä suuria halkeamia, kuumakulumista ja

Lisätiedot

Korkeiden lämpötilojen teräkset

Korkeiden lämpötilojen teräkset Timo Kauppi Korkeiden lämpötilojen teräkset Kirjallisuustutkimus Kemi-Tornion ammattikorkeakoulun julkaisuja Sarja B. Raportit ja selvitykset 12/2013 Korkeiden lämpötilojen teräkset Timo Kauppi Korkeiden

Lisätiedot

Quality Coated Abrasives. Joustavat hiomatuotteet metallien hiontaan

Quality Coated Abrasives. Joustavat hiomatuotteet metallien hiontaan Quality Coated Abrasives Joustavat hiomatuotteet metallien hiontaan Quality Coated Abrasives Varmin tapa täydelliseen pinnanlaatuun Ammattimaisesti hiotut työkappaleet erottuvat hyvän pinnanlaatunsa johdosta,

Lisätiedot

www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet

www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet Masuunihiekka stabiloinnit (sideaineena) pehmeikkörakenteet sidekivien alusrakenteet putkijohtokaivannot salaojan ympärystäytöt alapohjan

Lisätiedot

OMAX VESILEIKKUUMATERIAALIT

OMAX VESILEIKKUUMATERIAALIT OMAX VESILEIKKUUMATERIAALIT OMAX vesileikkuujärjestelmät voivat leikata laajalti erilaisia materiaaleja. Hioma-aineella varustetut vesileikkurit voivat käytännössä leikata kaikkia materiaaleja, sisältäen

Lisätiedot

BK10A3500 Materiaalitekniikka

BK10A3500 Materiaalitekniikka BK10A3500 Materiaalitekniikka Raimo Suoranta I periodi h. 1215 F Timo Kärki II periodi Materiaalit muokkaavat ihmiskunnan kehitystä Ihmisen selviytyminen on materiaalien kehittymisen ansiota? Kivikausi

Lisätiedot

Annatko otsonin vaarantaa terveytesi?

Annatko otsonin vaarantaa terveytesi? 3 ODOROX MISON suojakaasu odorized oxygen Annatko otsonin vaarantaa terveytesi? 02 MISON suojakaasu Vältä haitallista otsonia käytä hitsaamiseen aina MISON suojakaasua. Hitsaamisen yhteydessä syntyy aina

Lisätiedot

TERÄSTEN STANDARDINMUKAISET SEOSAINEPITOISUUDET JA NIIDEN VAIHTELUIDEN VAIKUTUS HITSATTAVUUTEEN

TERÄSTEN STANDARDINMUKAISET SEOSAINEPITOISUUDET JA NIIDEN VAIHTELUIDEN VAIKUTUS HITSATTAVUUTEEN LAPPEENRANNAN TEKNILLINEN YLIOPISTO Teknillinen tiedekunta Konetekniikan koulutusohjelma BK10A0400 Kandidaatintyö ja seminaari TERÄSTEN STANDARDINMUKAISET SEOSAINEPITOISUUDET JA NIIDEN VAIHTELUIDEN VAIKUTUS

Lisätiedot
