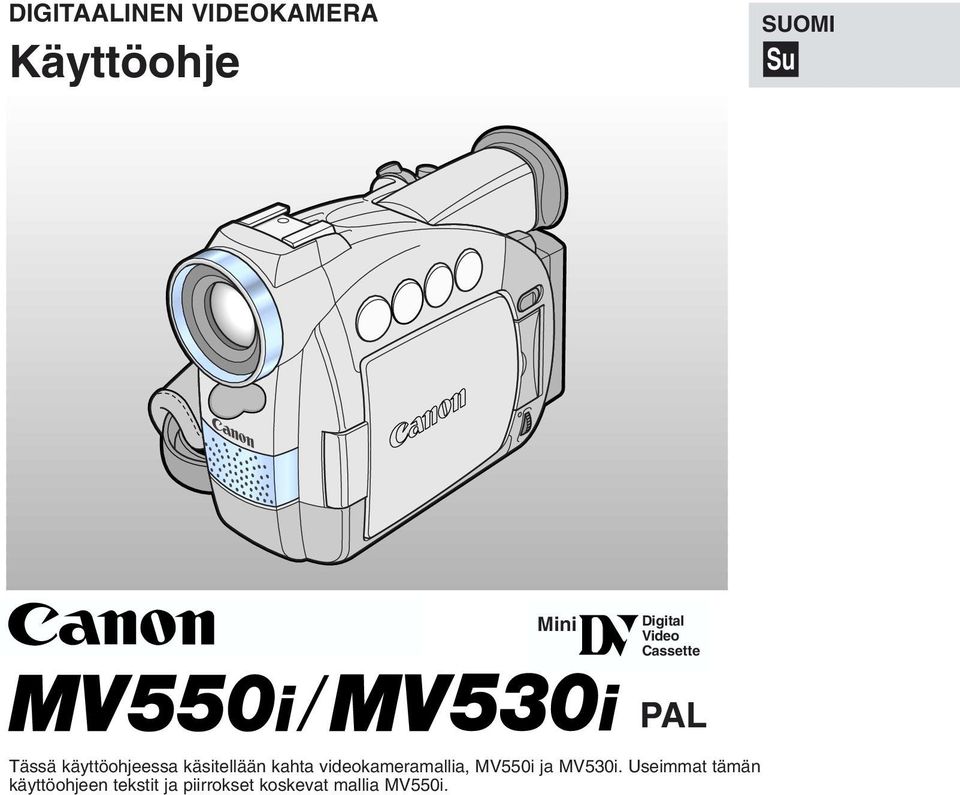

1 DIGITAALINEN VIDEOKAMERA Käyttöohje SUOMI Mini Digital Video Cassette PAL Tässä käyttöohjeessa käsitellään kahta videokameramallia, MV550i ja MV530i. Useimmat tämän käyttöohjeen tekstit ja piirrokset koskevat mallia MV550i.

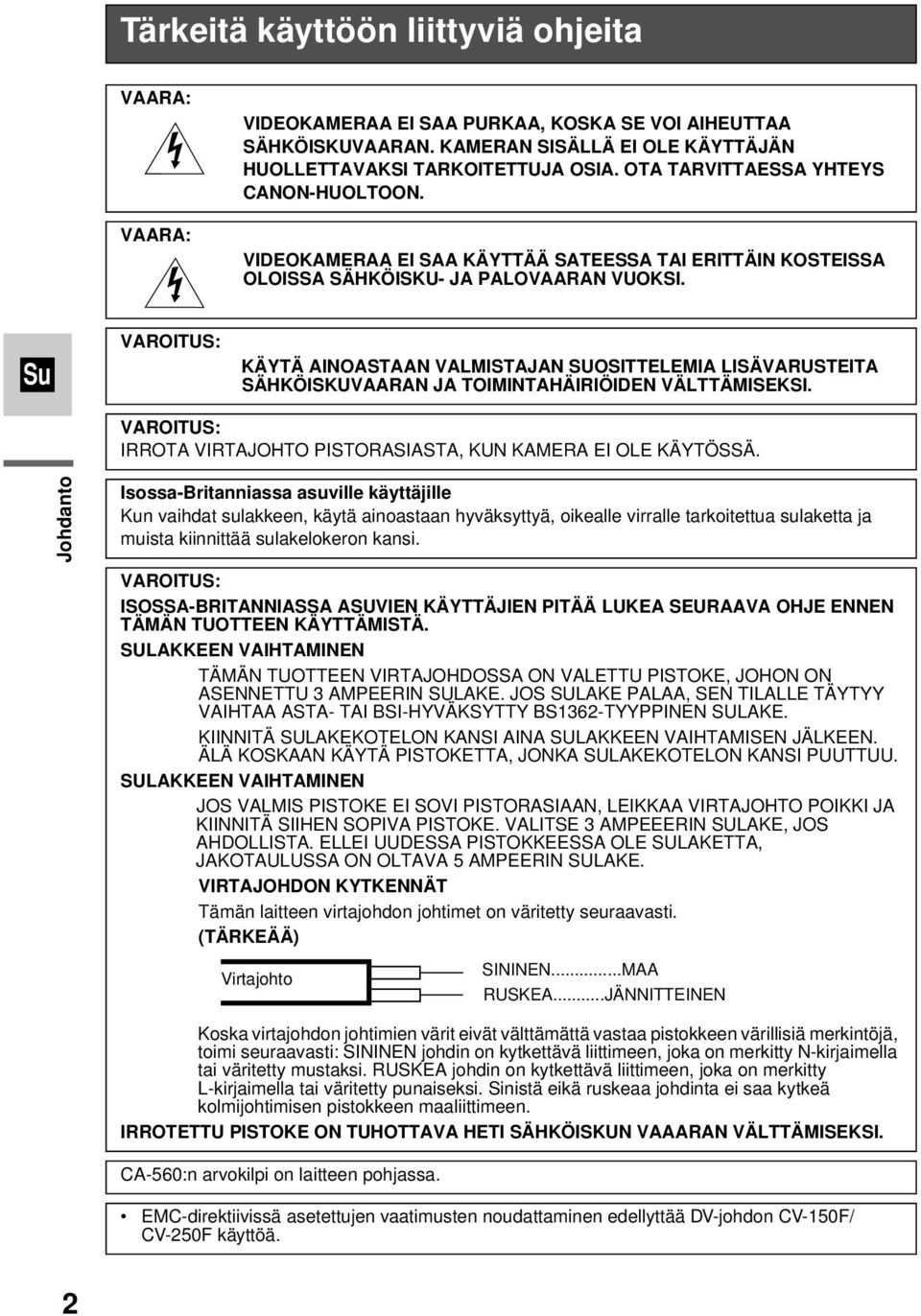

2 Tärkeitä käyttöön liittyviä ohjeita VAARA: VAARA: VIDEOKAMERAA EI SAA PURKAA, KOSKA SE VOI AIHEUTTAA SÄHKÖISKUVAARAN. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VIDEOKAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. VAROITUS: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. VAROITUS: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Johdanto Isossa-Britanniassa asuville käyttäjille Kun vaihdat sulakkeen, käytä ainoastaan hyväksyttyä, oikealle virralle tarkoitettua sulaketta ja muista kiinnittää sulakelokeron kansi. VAROITUS: ISOSSA-BRITANNIASSA ASUVIEN KÄYTTÄJIEN PITÄÄ LUKEA SEURAAVA OHJE ENNEN TÄMÄN TUOTTEEN KÄYTTÄMISTÄ. SULAKKEEN VAIHTAMINEN TÄMÄN TUOTTEEN VIRTAJOHDOSSA ON VALETTU PISTOKE, JOHON ON ASENNETTU 3 AMPEERIN SULAKE. JOS SULAKE PALAA, SEN TILALLE TÄYTYY VAIHTAA ASTA- TAI BSI-HYVÄKSYTTY BS1362-TYYPPINEN SULAKE. KIINNITÄ SULAKEKOTELON KANSI AINA SULAKKEEN VAIHTAMISEN JÄLKEEN. ÄLÄ KOSKAAN KÄYTÄ PISTOKETTA, JONKA SULAKEKOTELON KANSI PUUTTUU. SULAKKEEN VAIHTAMINEN JOS VALMIS PISTOKE EI SOVI PISTORASIAAN, LEIKKAA VIRTAJOHTO POIKKI JA KIINNITÄ SIIHEN SOPIVA PISTOKE. VALITSE 3 AMPEEERIN SULAKE, JOS AHDOLLISTA. ELLEI UUDESSA PISTOKKEESSA OLE SULAKETTA, JAKOTAULUSSA ON OLTAVA 5 AMPEERIN SULAKE. VIRTAJOHDON KYTKENNÄT Tämän laitteen virtajohdon johtimet on väritetty seuraavasti. (TÄRKEÄÄ) Virtajohto SININEN...MAA RUSKEA...JÄNNITTEINEN Koska virtajohdon johtimien värit eivät välttämättä vastaa pistokkeen värillisiä merkintöjä, toimi seuraavasti: SININEN johdin on kytkettävä liittimeen, joka on merkitty N-kirjaimella tai väritetty mustaksi. RUSKEA johdin on kytkettävä liittimeen, joka on merkitty L-kirjaimella tai väritetty punaiseksi. Sinistä eikä ruskeaa johdinta ei saa kytkeä kolmijohtimisen pistokkeen maaliittimeen. IRROTETTU PISTOKE ON TUHOTTAVA HETI SÄHKÖISKUN VAAARAN VÄLTTÄMISEKSI. CA-560:n arvokilpi on laitteen pohjassa. EMC-direktiivissä asetettujen vaatimusten noudattaminen edellyttää DV-johdon CV-150F/ CV-250F käyttöä. 2

3 Käyttöoppaat ja toimintavaiheet Tämän videokameran mukana toimitetaan kaksi opasta: "Digitaalisen videokameran MV550i/ MV530i Käyttöopas" ja "Digital Video Solution -levyn käyttöopas. Digitaalivideokameran MV550i/MV530i MC käyttöopas Perustoiminnot Muut toiminnot Editointi Muistikortin käyttö Johdanto Digital Solution -levyn käyttöopas Ohjelmiston asentaminen Videokameran liittäminen tietokoneeseen Stillkuvan siirtäminen tietokoneeseen 3

4 Johdanto 4 Sisältö Johdanto Tärkeitäkäyttöönliittyviäohjeita...2 Käyttöoppaat ja toimintavaiheet...3 Tervetuloa Canon-videokameroiden käyttäjien joukkoon MV550i/MV530i:n tärkeimmät ominaisuudet...7 Perustoiminnot MV550i/MV530i:n painikkeet ja kytkimet...8 ~ Valmistelut... ~ Ferriittisydämen kiinnittäminen...11 Virtalähteet...12 Kasetinasettaminenpaikalleen...17 ~ Kuvaus... ~ Kuvaaminn...19 Zoomaaminen...24 Nestekidenäytönkäyttäminen...26 ~ Toisto... ~ Kasetintoistaminen...29 Liitännättelevisiokatseluavarten...33 Kuvausohjeita...37 Muut toiminnot ~ Yleistä... ~ Nauhoituskohdan haku ja otoksen lopun tarkistus...39 Valikoidenkäyttö...40 Kauko-ohjaimen käyttö Valaistujen painikkeiden asetukset 52 ~ Kuvaus... ~ Päiväyksen ja kellonajan asettaminen Stillkuvien tallentaminen kasetille Kuvanvakaimen poistaminen käytöstä.. 58 Kuvausohjelmienkäyttö...59 Digitaalistentehosteidenkäyttö...63 Monikuvanäytön käyttö Multi-Image Screen...68 Äänentallentaminen...70 Itselaukaisimenkäyttö...72 Videovalon VL-3 (lisävaruste) käyttö Mikrofonin DM-50 (lisävaruste) käyttö ~ Käsinsäädot... ~ Valotuksenkorjaaminen ljinajansäätäminen Käsintarkennus Valkotasapainonsäätäminen ~ Toisto... ~ Päiväyksen, kellonajan ja kuvaustiedot sisältävä tietokoodi Hakutoiminnot (Photo Search/Date Search) Nauhanpikapalautus Editointi Editointi videonauhuriin Digitaalivideolaitteella koostaminen kasetille/kasetilta Nauhoittaminen videonauhurista, televisiosta tai analogisesta videokamerasta (analoginensisääntulo) Analogisten video- ja audiosignaalien siirtäminen digitaalisesti (analoginendigitaalinenmuunnin) Nauhoittaminen aikaisempien tallenteiden päälle(av-päällenauhoitus) Äänenjälkinauhoitus Äänenmiksauksenasetus Liittäminen tietokoneeseen DV-kaapelilla Muistikortin käyttö Muistikortinjohdanto Still-kuvien tallentaminen muistikortille 108 Still-kuvantallentaminenkasetilta Still-kuvan tallentaminen toisesta DV-laitteesta Still-kuvienkatselu Muistikortille tallennettujen still-kuvien asetukset Tahattomanpoistonesto(suojaus)

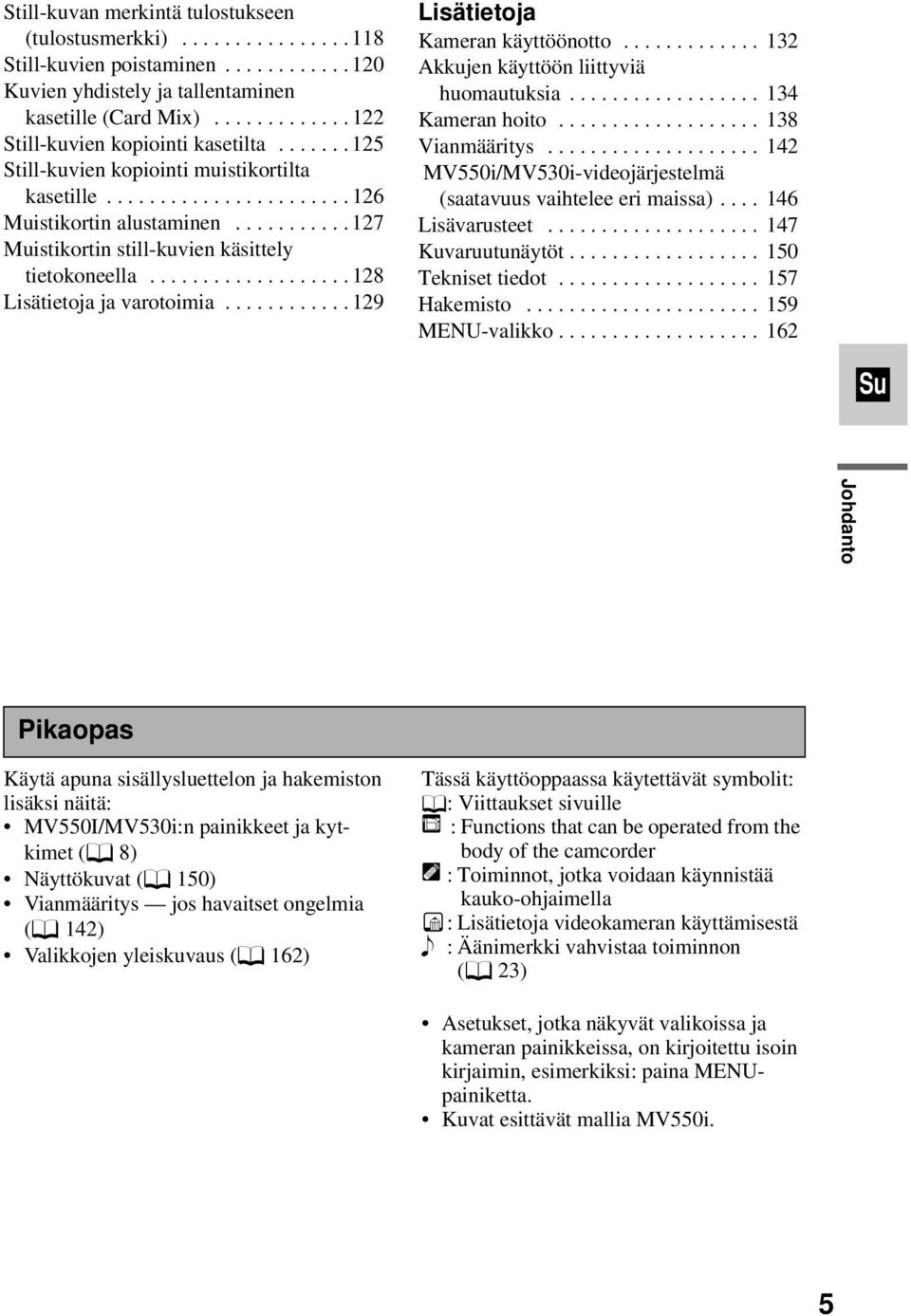

5 Still-kuvan merkintä tulostukseen (tulostusmerkki) Still-kuvienpoistaminen Kuvien yhdistely ja tallentaminen kasetille (Card Mix) Still-kuvienkopiointikasetilta Still-kuvien kopiointi muistikortilta kasetille Muistikortinalustaminen Muistikortin still-kuvien käsittely tietokoneella Lisätietoja ja varotoimia Lisätietoja Kameran käyttöönotto Akkujen käyttöön liittyviä huomautuksia Kameranhoito Vianmääritys MV550i/MV530i-videojärjestelmä (saatavuusvaihteleeerimaissa) Lisävarusteet Kuvaruutunäytöt Teknisettiedot Hakemisto MENU-valikko Johdanto Pikaopas Käytä apuna sisällysluettelon ja hakemiston lisäksi näitä: MV550I/MV530i:n painikkeet ja kytkimet (f 8) Näyttökuvat (f 150) Vianmääritys jos havaitset ongelmia (f 142) Valikkojen yleiskuvaus (f 162) Tässä käyttöoppaassa käytettävät symbolit: f: Viittaukset sivuille d : Functions that can be operated from the body of the camcorder g : Toiminnot, jotka voidaan käynnistää kauko-ohjaimella b : Lisätietoja videokameran käyttämisestä ` : Äänimerkki vahvistaa toiminnon (f 23) Asetukset, jotka näkyvät valikoissa ja kameran painikkeissa, on kirjoitettu isoin kirjaimin, esimerkiksi: paina MENUpainiketta. Kuvat esittävät mallia MV550i. 5

6 JOHDANTO Tervetuloa Canon-videokameroiden käyttäjien joukkoon Kiitos, että valitsit Canon-videokameran. Canon-videokamera on edistyksellisen tekniikkansa ansiosta erittäin helppokäyttöinen. Opit nopeasti kuvaamaan videoita, joista on iloa vuosiksi eteenpäin. Lue tämä käyttöohje huolellisesti ennen kuin alat kuvata kameralla. Tutustu myös moniin erikoistoimintoihin, jotka lisäävät kuvaamisen hauskuutta. Aloita näin Kamerapakkaus sisältää seuraavat varusteet: Kauko-ohjain WL-D77 Olkahihna SS-800 Kaksi AA-paristoa Objektiivisuojus ja sen lanka Johdanto Kuvaamisen alkuun pääset opettelemalla ensin perustoiminnot ennen kuin siirryt käyttämään kameran kaikkia erikoistoimintoja. Kun kytket kameran tietokoneeseen, käytä lisävarusteena saatavaa DV-johtoa CV-150F tai CV-250F. Kun kytket kameran USB-liitännällä varustettuun tietokoneeseen, käytä kameran mukana toimitettua USB-johtoa IFC-300PCU. Akku BP-512 Akku BP-508 Litiumparisto Verkkolaite CA-560 (sisältää virtajohdon) Stereovideokaapeli STV-250N * Tarvitaan, kun tietokoneella on tarkoitus käsitellä videokameran muistikortille tallennettuja kuvia. Lisätietoja on ohjelmiston käyttöoppaassa. SCART-sovitin PC-A10(Eurooppa ja Aasia) Multimediakortti MMC-8M (jossa esitallennettuja näytekuvia) Multimediakortin pehmeä kotelo Ferriittisydän USB-kaapeli IFC-300PCU* Digital Video Solution -ohjelmiston CD-levy* 6

7 MV550i/MV530i:n tärkeimmät ominaisuudet 22-kertainen optinen ja 440-kertainen digitaalinen zoom 18-kertainen optinen ja 360-kertainen digitaalinen zoom USB-liitäntä Mahdollistaa muistikortin tietojen nopean siirtämisen USB-liitännällä varustettuun tietokoneeseen. Kameran mukana toimitetulla ohjelmistolla voit käsitellä ja järjestää stillkuvia tietokoneella. Yökuvaustila Jos on hämärää, tämä toiminto säätää suljinnopeuden automaattisesti kuva-aiheen valoisuuden mukaan, jotta saadaan kirkkaita värikuvia. DV-liitin (IEEE 1394) Muistikortti Voit siirtää kuvat ja äänen videokamerasta tietokoneeseen DV-johdon kautta. Multimedia- tai SD-muistikortille on mahdollista tallentaa stillkuvia myöhempää käsittelyä varten. Voit tarkistaa tallennetut kuvat heti yhtä painiketta painamalla ja sitten poistaa tai suojata ne. Voit myös yhdistellä kortille tallennettuja kuvia toisiin kuviin tai videotallenteisiin. Lisäksi kortti helpottaa kuvien siirtämistä tietokoneeseen. Stillkuvaust Ottaaksesi stillkuvan sinun tarvitsee vain painaa Photopainiketta. Voit tallentaa eloisia stillkuvia muistikortille käyttäen mekaanista suljinta. (Progressive Photo) Pidennetty kuvausaika Voit kuvata 1.5, 2 tai 3 kertaa pitempään kuin SP-tilassa - jopa 4 tuntia 80 mimuutin kasetille. ( vain 1.5 kertaa) Kuvanvakain Varmistaa, että pisimmilläkin polttoväleillä kuvatut otokset ovat teräviä. Monipuolinen varusteluisti Mahdollistaa Canon VL-3 -videovalon tai stereofonisen suuntamikrofonin DM-50 (lisävarusteita) helpon liittämisen kameraan ja sen virtalähteeseen. Digitaaliset tehosteet Pitkälle kehitetyn digitaalitekniikan ansiosta voit lisätä erikoistehosteita sekä kuvauksen että katselun aikana. Voit esittää 4, 9 tai 16 stillkuvaa samanaikaisesti monikuvanäytössä. Säädettävät valaistut painikkeet Analoginen kuvanauhoitus Kytke digitaaliseen videokameraan videonauhuri tai analoginen videokamera, niin voit nauhoittaa analogisen signaalin DVkasetille. Jälkiäänitys ja AV-päälleauhoitus Johdanto 2,5 tuuman nestekidenäyttö 7

8 PERUSTOIMINNOT MV550i/MV530i:n painikkeet ja kytkimet QW REC (record) SEARCH -painike (f 39)/ c Otoksen lopun tarkistuspainike (f 39)/ b (rewind) -painike (f 29)/ CARD -painike (f 112) REC SEARCH + -painike (f 39)/ c (pikakelaus eteenpäin) -painike (f 29)/CARD + -painike (f 112) FOCUS-painike (f 79)/e /a (kuvaus/tauko)-painike (f 29) SLIDE SHOW -painike (f 113) AE SHIFT -painike (f 76) 3 (pysäytys) painike (f 29)/ kuvahakemistopainike (f 113) Nestekidenäytön avauspainike (f 26) Perustoiminnot Nestekidenäyttö (f 26) BATT. (battery) RELEASE -painike (f 14) Muistikortin lokeron kansi (f 105) Muistipariston lokeron kansi (f 136) Akun kiinnitysyksikkö (f 13) h Itselaukaisimen painike (f 72)/DATA CODE -painike (f 82) CARD MIX -painike (f 124) Kantohihnan kiinnike (f 133) Valintakiekko (f 32, 41) Muistikortin käytön merkkivalo (f 105) Ohjelmavalitsin (f 59) P DIGITAL EFFECTS -painike (f 66) P MENU-painike (f 41) Digitaalisten tehosteiden ON/OFF-painike (f 66) 8

9 Etsimen dioptrian säädin (f 132) Sarjanumero (rungon numero) Etsimen suojakansi (f 139) PHOTO-painike (f 56, 108) Monikäyttöinen varusteluisti (f 74, 75) Varusteluisti (f 70) Zoomin säädin (f 24) Kaiutin (f 32) TAPE/CARD-kytkin (f 19) Etsin (f 132, 139) Kantohihnan kiinnike (f 133) Käynnistys/ pysäytyspainike (f 20) POWER-valitsin (f 19) POWER-merkkivalo (f 19) Käsikahvan hihna (f 132) Perustoiminnot } POWER Kasettilokeron kansi (f 17) Kasettilokero (f 17) 9

10 Liittimien suojus Perustoiminnot m (LANC) -liitin (f 87) USB-liitin (f 128) AV (audio/video) IN/OUT -liitin (f 33, 91)/ H (kuuloke) -liitin (f 32) CHARGE-merkkivalo (f 13) DC IN -liitin (f 12) MIC-liitin (f 70, 98) PHOTO-painike (f 56, 108) START/STOPpainike (f 20) MENU-painike (f 41) SELF TIMER -painike (f 72) TV SCREEN -painike (f 150) DATA CODE -painike (f 82) D. EFFECTS (digitaaliset tehosteet) -painike (f 66) AUDIO MONITOR -painike (f 101) REC PAUSE -painike (f 89, 92) ZERO SET MEMORY -painike (f 86) CARD -/+ -painikkeet (f 112) AUDIO DUB. -painike (f 100) AV INSERT -painike (f 97) REMOTE SET -painike (f 50) START /STOP SELF TIMER TV SCREEN DATA CODE SET PHOTO MENU MIX AUDIO BALANCE MONITOR ST-1 ST-2 REC PAUSE Ð CARD + SLIDESHOW ZERO SET MEMORY AUDIO DUB. AV INSERT REMOTE SET D.EFFECTS SEARCH SELECT ZOOM W T REW PLAY FF Ð/ PAUSE Jalustakierre (f 37) Lähetin STOP SLOW SET ON/OFF +/ 2 WIRELESS CONTROLLER WL-D77 S Kauko-ohjaimen anturi (f 49) Stereomikrofoni (f 98) Liittimien suojus S-Video IN/OUT -liitin (f 35, 91) DV IN/OUT -liitin (f 88, 103, 111) OPEN/EJECT-kytkin (f 17) Zoomauspainikkeet (f 24) Ohjainpainikkeet (f 41) SET-painike (f 41) Digitaalisten tehosteiden ON/OFFpainike (f 66) MIX BALANCE -painikkeet (f 101) SLIDE SHOW -painike (f 113) Hakupainikkeet (f 85) SEARCH SELECT -painike (f 85) FF 1 -painike (f 29) PLAY e -painike (f 29) +/ae -painike (f 30) x2-painike (f 31) STOP 3 -painike (f 29) SLOW M -painike (f 30) REW 44 -painike (f 29) -/4a -painike (f 30) PAUSE a -painike (f 30) 10

11 Ferriittisydämen kiinnittäminen Kiinntä oheinen ferriittisydän ennen kuin kytket verkkolaitteen CA-560 videokameraan. Kiinnitä ferriittisydän kaapeliin noin 4 cm:n päähän verkkolaitteen CA-560 johdon siitä pistokkeesta, joka kytketään kameraan. Vedä kaapeli ferriittisydämen keskiosan läpi, kierrä se kertaalleen tämän ympärille ja napsauta ferriittisydän kiinni. Verkkolaite CA-560 Perustoiminnot 11

12 Virtalähteet Ennen kuin pääset käyttämään kameraasi, tarvitset verkkolaitteen kytkeäksesi kameran verkkovirtaan tai ladataksesi akun. b Huomautuksia: Verkkolaite muuntaa vaihtovirran ( V, 50/60 Hz) kameran käyttämäksi tasavirraksi. Jos verkkolaitetta käytetään television läheisyydessä, ruutuun saattaa tulla häiriöjuovia siirrä verkkolaite kauemmaksi televisiosta tai antennijohdosta. Kameran kytkeminen verkkovirtaan Perustoiminnot Verkkolaitteen avulla voit kytkeä kameran sähköverkkoon. Katkaiske aina virta kamerasta ennen kuin liität tai poistat virtalähteen. 1. Siirrä POWER-valitsin asentoon OFF. 2. Kytke verkkolaite kameran DC IN -virtaliittimeen. 3. Kytke virtajohto verkkolaitteeseen. 4. Kytke virtajohto pistorasiaan. 5. Irrota verkkolaite käytön jälkeen. Irrota virtajohto ensin sähköverkosta ja vasta sen jälkeen verkkolaitteesta. 12

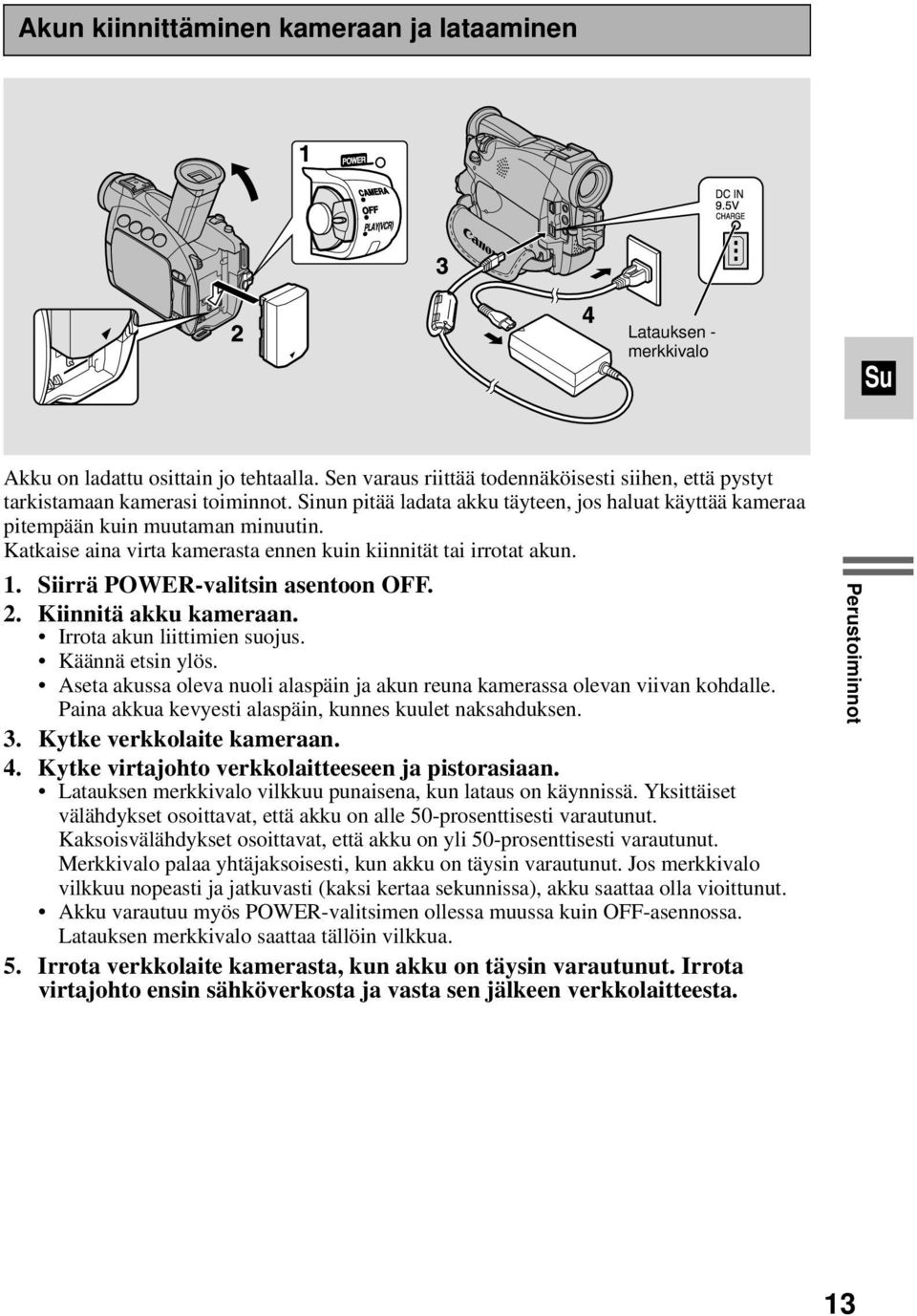

13 Akun kiinnittäminen kameraan ja lataaminen POWER CAMERA OFF 3 Latauksen - merkkivalo Akku on ladattu osittain jo tehtaalla. Sen varaus riittää todennäköisesti siihen, että pystyt tarkistamaan kamerasi toiminnot. Sinun pitää ladata akku täyteen, jos haluat käyttää kameraa pitempään kuin muutaman minuutin. Katkaise aina virta kamerasta ennen kuin kiinnität tai irrotat akun. 1. Siirrä POWER-valitsin asentoon OFF. 2. Kiinnitä akku kameraan. Irrota akun liittimien suojus. Käännä etsin ylös. Aseta akussa oleva nuoli alaspäin ja akun reuna kamerassa olevan viivan kohdalle. Paina akkua kevyesti alaspäin, kunnes kuulet naksahduksen. 3. Kytke verkkolaite kameraan. 4. Kytke virtajohto verkkolaitteeseen ja pistorasiaan. Latauksen merkkivalo vilkkuu punaisena, kun lataus on käynnissä. Yksittäiset välähdykset osoittavat, että akku on alle 50-prosenttisesti varautunut. Kaksoisvälähdykset osoittavat, että akku on yli 50-prosenttisesti varautunut. Merkkivalo palaa yhtäjaksoisesti, kun akku on täysin varautunut. Jos merkkivalo vilkkuu nopeasti ja jatkuvasti (kaksi kertaa sekunnissa), akku saattaa olla vioittunut. Akku varautuu myös POWER-valitsimen ollessa muussa kuin OFF-asennossa. Latauksen merkkivalo saattaa tällöin vilkkua. 5. Irrota verkkolaite kamerasta, kun akku on täysin varautunut. Irrota virtajohto ensin sähköverkosta ja vasta sen jälkeen verkkolaitteesta. Perustoiminnot 13

14 6. Poista akku kamerasta käytön jälkeen. Käännä etsin ylös. Pidä BATT. RELEASE -painiketta painettuna ja irrota akku. b Huomautuksia: Älä milloinkaan kytke vierasta laitetta kameran virtaliittimeen. Älä myöskään kytke verkkolaitetta vieraaseen laitteeseen. Lisätietoja akkujen käyttämisestä on kohdassa Akun käyttö (f 107). Ohjeissa on tietoja varaus- ja kuvausajoista sekä muistipariston asettamisesta. Verkkolaite CA-560 Perustoiminnot Tekniset tiedot Käyttöjännite V AC, 50/60 Hz Tehonkulutus 34 W Ulostulojännite ja -virta 9,5 V, 2,7 A DC Käyttölämpötila 0 C-40 C Mitat 57 x 28 x 104 mm Paino 180 g (ilman virtajohtoa) Paino ja mitat ovat likimääräiset. Teknisissä tiedoissa voi olla virheitä. Oikeus muutoksiin pidätetään. 14

15 Lataussovitinsarjan CR-560 (lisävaruste) käyttö Lisävarusteena saatavaa CR-560-lataussovitinsarjaa ja kameran varustukseen kuuluvaa verkkolaitetta CA-560 voidaan käyttää kolmella eri tavalla kameran virtalähteenä tai akkujen varaajana: : 1. Lataamaan BP-500-sarjan akkuja auton akkuvirralla. 2. Käyttämään auton akkua kameran virtalähteenä. 3. Lataamaan BP-500-sarjan akkuja verkkovirralla. CR-560-lataussovitinsarjaan kuuluu seuraavat osat: Lataussovitin Auton akun liitäntäjohto Virtajohto 1. BP-500-sarjan akkujen varaaminen auton akkuvirralla. Yksi tai kaksi akkua + lataussovitin + auton akun liitäntäjohto m auton savukkeensytyttimen liitin. CHARGE Auton savukkeensytyttimeen Perustoiminnot Pikalataus lisävarusteena saataville tehoakuille BP-522 ja BP minuutin latausajalla saadaan 70 minuuttia nauhoitusaikaa (etsintä käytettäessä). Täyteen varaukseen tarvittava latausaika, kun käytetään auton akkua tai verkkovirtaa BP-508 BP-512 BP-511 (lisävaruste) BP-522 (lisävaruste) BP-535 (lisävaruste) 1h20min. 1h20min. 1 h 20 min. 1 h 40 min. 2 h 30 min. 15

16 2. Auton akun käyttäminen kameran virtalähteenä. Kamera + virtajohto + lataussovitin + auton akun liitäntäjohto m auton savukkeensytyttimen liitin Auton savukkeensytyttimeen 3. BP-500-sarjan akkujen varaaminen verkkovirralla. Yksi tai kaksi akkua + lataussovitin + verkkolaite. Perustoiminnot CHARGE Pikalataus lisävarusteena saataville tehoakuille BP-522 ja BP minuutin latausajalla saadaan 70 minuuttia nauhoitusaikaa (etsintä käytettäessä). b Note: Lisätietoja CR-560-lataussovittimen käyttämisestä on lataussovittimen käyttöoppaassa. 16

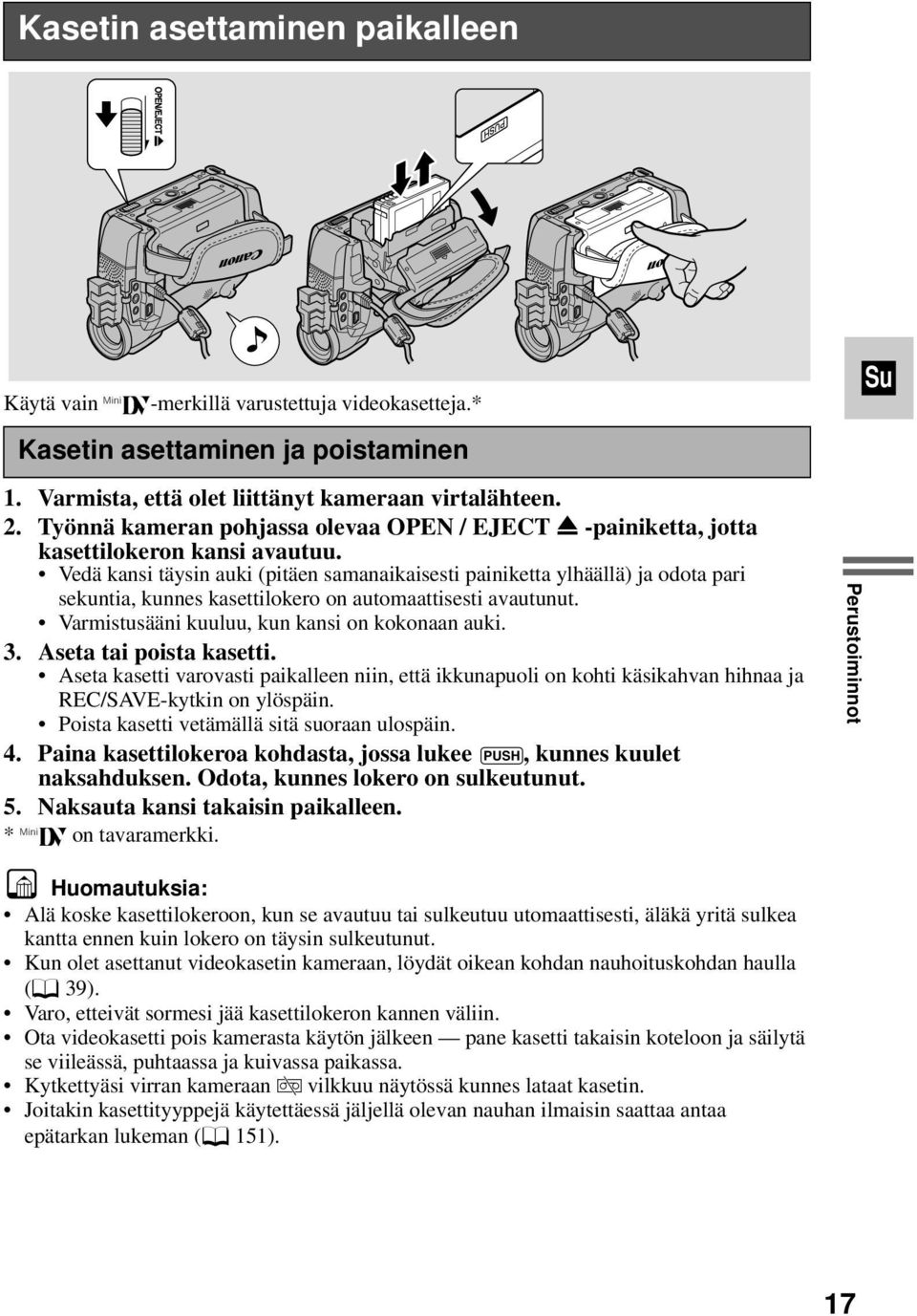

17 Kasetin asettaminen paikalleen Käytä vain D-merkillä varustettuja videokasetteja.* Kasetin asettaminen ja poistaminen 1. Varmista, että olet liittänyt kameraan virtalähteen. 2. Työnnä kameran pohjassa olevaa OPEN / EJECT 5 -painiketta, jotta kasettilokeron kansi avautuu. Vedä kansi täysin auki (pitäen samanaikaisesti painiketta ylhäällä) ja odota pari sekuntia, kunnes kasettilokero on automaattisesti avautunut. Varmistusääni kuuluu, kun kansi on kokonaan auki. 3. Aseta tai poista kasetti. Aseta kasetti varovasti paikalleen niin, että ikkunapuoli on kohti käsikahvan hihnaa ja REC/SAVE-kytkin on ylöspäin. Poista kasetti vetämällä sitä suoraan ulospäin. 4. Paina kasettilokeroa kohdasta, jossa lukee P, kunnes kuulet naksahduksen. Odota, kunnes lokero on sulkeutunut. 5. Naksauta kansi takaisin paikalleen. * D on tavaramerkki. Perustoiminnot b Huomautuksia: Alä koske kasettilokeroon, kun se avautuu tai sulkeutuu utomaattisesti, äläkä yritä sulkea kantta ennen kuin lokero on täysin sulkeutunut. Kun olet asettanut videokasetin kameraan, löydät oikean kohdan nauhoituskohdan haulla (f 39). Varo, etteivät sormesi jää kasettilokeron kannen väliin. Ota videokasetti pois kamerasta käytön jälkeen pane kasetti takaisin koteloon ja säilytä se viileässä, puhtaassa ja kuivassa paikassa. Kytkettyäsi virran kameraan v vilkkuu näytössä kunnes lataat kasetin. Joitakin kasettityyppejä käytettäessä jäljellä olevan nauhan ilmaisin saattaa antaa epätarkan lukeman (f 151). 17

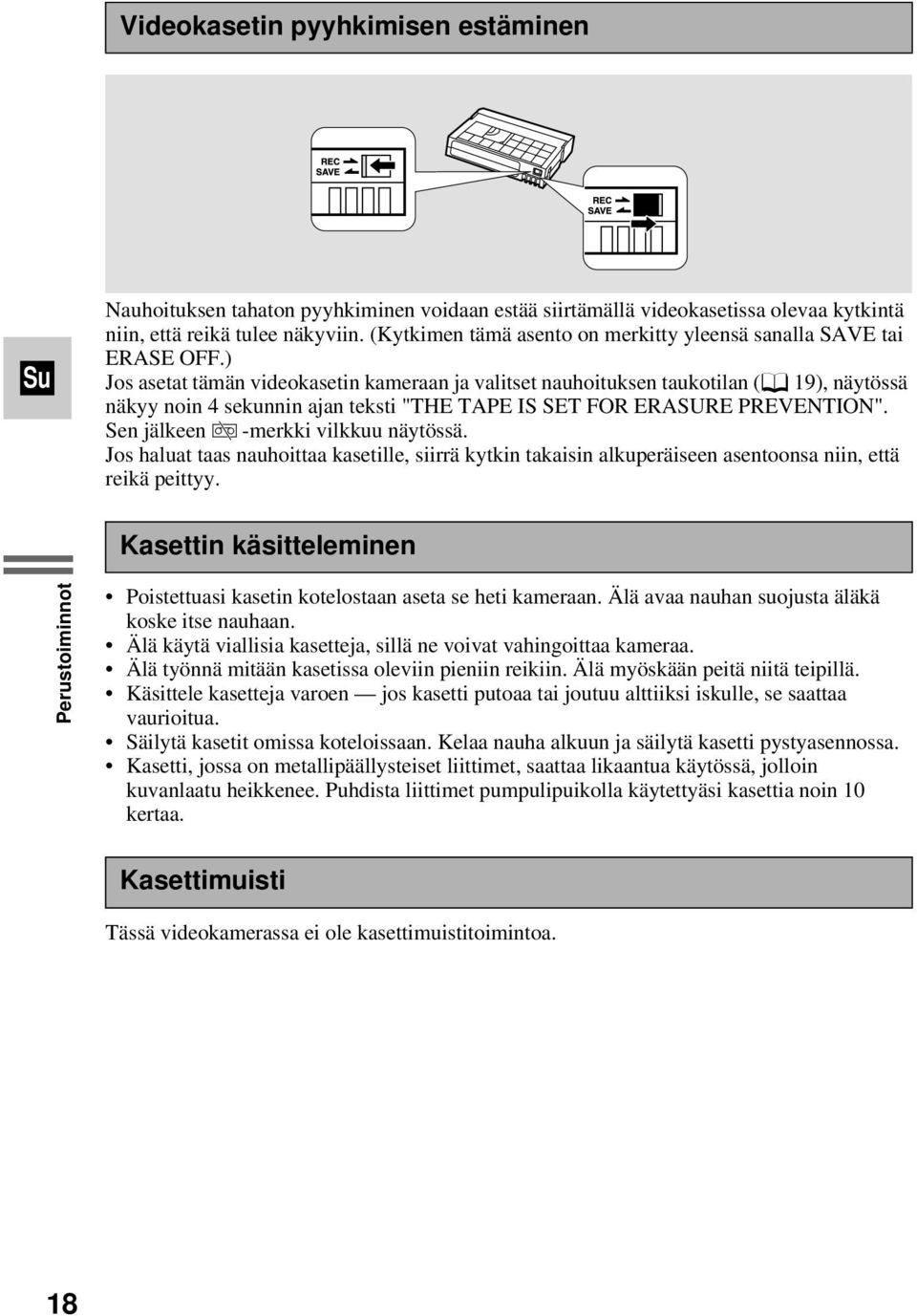

18 Videokasetin pyyhkimisen estäminen Nauhoituksen tahaton pyyhkiminen voidaan estää siirtämällä videokasetissa olevaa kytkintä niin, että reikä tulee näkyviin. (Kytkimen tämä asento on merkitty yleensä sanalla SAVE tai ERASE OFF.) Jos asetat tämän videokasetin kameraan ja valitset nauhoituksen taukotilan (f 19), näytössä näkyy noin 4 sekunnin ajan teksti "THE TAPE IS SET FOR ERASURE PREVENTION". Sen jälkeen v -merkki vilkkuu näytössä. Jos haluat taas nauhoittaa kasetille, siirrä kytkin takaisin alkuperäiseen asentoonsa niin, että reikä peittyy. Kasettin käsitteleminen Perustoiminnot Poistettuasi kasetin kotelostaan aseta se heti kameraan. Älä avaa nauhan suojusta äläkä koskeitsenauhaan. Älä käytä viallisia kasetteja, sillä ne voivat vahingoittaa kameraa. Älä työnnä mitään kasetissa oleviin pieniin reikiin. Älä myöskään peitä niitä teipillä. Käsittele kasetteja varoen jos kasetti putoaa tai joutuu alttiiksi iskulle, se saattaa vaurioitua. Säilytä kasetit omissa koteloissaan. Kelaa nauha alkuun ja säilytä kasetti pystyasennossa. Kasetti, jossa on metallipäällysteiset liittimet, saattaa likaantua käytössä, jolloin kuvanlaatu heikkenee. Puhdista liittimet pumpulipuikolla käytettyäsi kasettia noin 10 kertaa. Kasettimuisti Tässä videokamerassa ei ole kasettimuistitoimintoa. 18

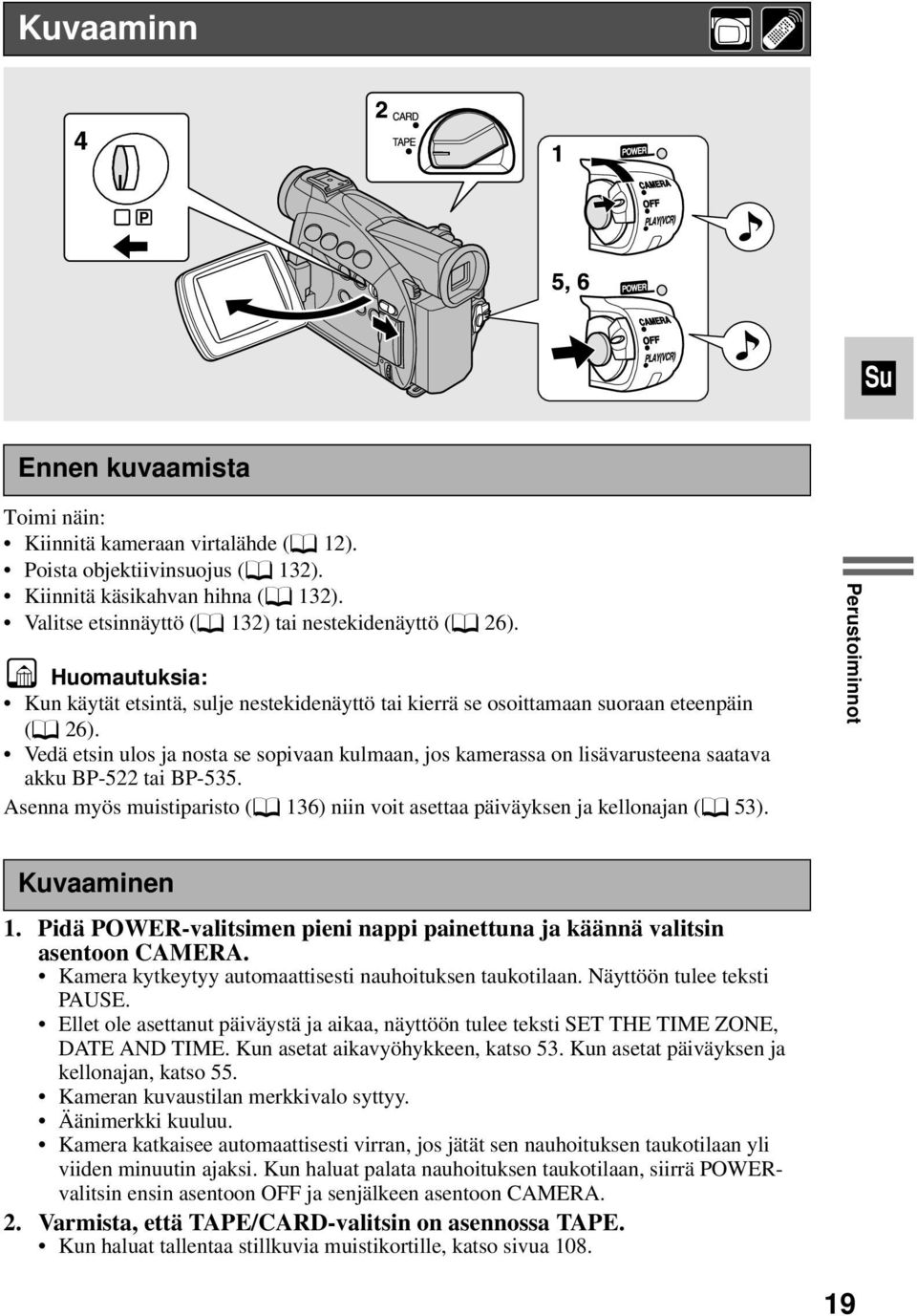

19 Kuvaaminn P Ennen kuvaamista Toimi näin: Kiinnitä kameraan virtalähde (f 12). Poista objektiivinsuojus (f 132). Kiinnitä käsikahvan hihna (f 132). Valitse etsinnäyttö (f 132) tai nestekidenäyttö (f 26). b Huomautuksia: Kun käytät etsintä, sulje nestekidenäyttö tai kierrä se osoittamaan suoraan eteenpäin (f 26). Vedä etsin ulos ja nosta se sopivaan kulmaan, jos kamerassa on lisävarusteena saatava akku BP-522 tai BP-535. Asenna myös muistiparisto (f 136) niin voit asettaa päiväyksen ja kellonajan (f 53). Perustoiminnot Kuvaaminen 1. Pidä POWER-valitsimen pieni nappi painettuna ja käännä valitsin asentoon CAMERA. Kamera kytkeytyy automaattisesti nauhoituksen taukotilaan. Näyttöön tulee teksti PAUSE. Ellet ole asettanut päiväystä ja aikaa, näyttöön tulee teksti SET THE TIME ZONE, DATE AND TIME. Kun asetat aikavyöhykkeen, katso 53. Kun asetat päiväyksen ja kellonajan, katso 55. Kameran kuvaustilan merkkivalo syttyy. Äänimerkki kuuluu. Kamera katkaisee automaattisesti virran, jos jätät sen nauhoituksen taukotilaan yli viiden minuutin ajaksi. Kun haluat palata nauhoituksen taukotilaan, siirrä POWERvalitsin ensin asentoon OFF ja senjälkeen asentoon CAMERA. 2. Varmista, että TAPE/CARD-valitsin on asennossa TAPE. Kun haluat tallentaa stillkuvia muistikortille, katso sivua

20 3. Aseta kasetti paikalleen (f 17). 4. Siirrä ohjelmavalitsin asentoon [. Kamera kytkeytyy täysautomaattiohjelmaan. Voit yksinkertaisesti suunnata kameran kohteeseen ja kuvata ilman käsinsäätöjä (f 59). 5. Aloita kuvaaminen painamalla käynnistys/pysäytyspainiketta. Stillkuvien tallentamisesta kasetille on ohjeita sivulla Paina käynnistys/pysäytyspainiketta uudelleen, kun haluat keskeyttää kuvauksen. Kamera palaa nauhoituksen taukotilaan ja näyttöön tulee teksti PAUSE. Käynnistys/pysäytyspainikkeella voit keskeyttää ja aloittaa kuvauksen uudelleen niin usein kuin haluat. b Huomautus: Asetettuasi kasetin kameraan voit aloittaa kuvaamisen, kun nauhalaskuri on pysähtynyt. Kuvauksen jälkeen Perustoiminnot Palauta objektiivisuojus paikalleen. Palauta etsin ala-asentoon. Paina nestekidenäyttö kameran runkoa vasten. Poista kasetti kamerasta. Käännä POWER-valitsin asentoon OFF. Irrota virtalähde. b Huomautuksia: Tee testinauhoitus ennen kuin aloitat kuvaamisen. Ennen tärkeää nauhoitusta puhdista kuvapäät käyttämällä Canon DVM-CL -puhdistuskasettia tai jotakin muuta digitaalisen videokameran puhdistukseen tarkoitettua kasettia. lje nestekidenäyttö kääntämällä se ensin pystysuoraan itseäsi kohti. Paina sitä sen jälkeen oikeasta yläkulmasta, kunnes se lukkiutuu paikalleen naksahtaen. Nauhoituksen aikana et voi kuunnella ääntä kameran kaiuttimesta. Katso kuvausohjeita sivulta 37. Voit pidentää nauhoitusaikaa valitsemalla REC MODE ja sen jälkeen jonkin muun asetuksen kuin SP (f 21). 20

21 Pidennetty nauhoitusaika Voit valita nauhoitusajan neljästä vaihtoehdosta: SP (standard play), 1.5x SP, 2x SP tai 3x SP. Vain SP- ja LP-vaihtoehdot ovat käytettävissä, kun kamera on CARD PLAY (VCR) -tilassa. Voit kuvata ja katsella nauhaa SP-nopeudella (standard play) tai LP-nopeudella (long play). LP-nopeus pidentää nauhan keston 1,5-kertaiseksi. Nauhoitusajat käytettäessä 80 minuutin kasettia Normaali Pidennetty nauhoitusaika SP LP SP LP (80 min.) 1.5x SP (120 min.) 2x SP (160 min.) _ 3x SP (240 min.) _ Kun kuvataan nauhalle SP- tai LP-tilassa, kuvatiedot pakataan kaksi kertaa tehokkaammin kuin SP ja LP -tilassa. Jälkiäänitys tai AV-päällenauhoitus ei ole mahdollista, jos nauha on kuvattu muussa kuin SP -tilassa. Käytä normaalia nauhoitustapaa (SP), jos aiot lisätä ääntä tai kuvaa nauhaan myöhemmin. E +D,E+B,F+B Perustoiminnot (f 40) Kun haluat muuttaa nauhoitusnopeutta, avaa valikko ja valitse VCR SET UP. Valitse seuraavaksi REC MODE ja sitten LP, SP tai LP ja sulje valikko. Jos haluat käyttää LP-tilaa, avaa valikko ja valitse VCR SET UP. Valitse REC MODE ja LP ja sulje valikko. b Huomautuksia: Kaikki pidennetyt nauhoitusajat Kun kuvaat ja katselet nauhaa pidennetyllä nauhoitusajalla, nauhan ominaisuudet ja käyttöolosuhteet saattavat vaikuttaa lopputulokseen; mosaiikkimaista kohinaa saattaa näkyä kuvassa ja ääni saattaa säröillä toiston aikana. Siksi suosittelemme tärkeitä nauhoituksia varten normaalia (SP) nauhoitustapaa. osittelemme SP-nauhoitustapaa, jos aiot siirtää videokameralla ottamiasi kuvia tietokoneeseen. 21

22 Jos nauhoitat useammalla kuin yhdellä nauhoitustavalla samalle kasetille, kuva saattaa vääristyä toiston aikana ja aikakoodi voi tallentua väärin. Jollakin toisella videokameralla pidennetyllä nauhoitusajalla (LP) kuvattu kasetti saattaa tällä kameralla toistettaessa aiheuttaa mosaiikkimaisen häiriön kuvaan ja ääni saattaa säröillä. Tällä kameralla LP- tai LP -tilassa kuvattu nauha saattaa toisella kameralla katseltaessa aiheuttaa kuvaan mosaiikkimaista häiriötä ja äänen säröilyä. Tietoja SP- ja LP-tiloista Kuvan laatu on SP- tai LP-asetusta käytettäessä heikompi kuin SP- tai LP-asetusta käytettäessä. SP- tai LP-tilassa nauhoitettua kasettia ei voi toistaa sellaisella videokameralla, josta nämä tilat puuttuvat. Päällenauhoitus saattaa epäonnistua, jos kamera on SP- tai LP-tilassa. Kamerean näytössä voi olla väärä nauhoitustavan symboli, jos valitaan SP- tai LP-tila ja kamera on kytketty johonkin toiseen digitaaliseen laitteeseen. Kun nauhoitustavaksi valitaan SP tai LP, kamera säätää kuvan siihen sopivaksi. SP- tai LP-tilassa nauhoitettuja kuvia ei voi siirtää tietokoneeseen (tammikuun 2002 tilanne). 16:9 (Laajakuvatallennus) Perustoiminnot Tuottaa laajakuvatelevisioon sopivan videokuvan 16:9-rajauksella. E +D (f 40) Halutessasi 16:9-laajakuvatallennuksen ava valikko ja valitse CAM.SET UP Valitse sitten 16:9 ja ON ja sulje valikko. b Huomautuksia: Näytössä näkyy "16:9", kun laajakuvatallennus on valittu. Laajakuvatallennusta ei voi käyttää täysautomaattiohjelman yhteydessä. Laajakuvatallennusta ei voi käyttää monikuvanäytön kanssa. Jos toistat 16:9-laajakuvanauhoituksen tavallisella televisiolla, kuva näyttää pystysuunnassa litistetyltä. 22

23 Varmistus/varoitus äänimerkit Kameran toimintojen äänimerkit on esitetty käyttöoppaan kuvissa ` -symbolilla. Äänimerkit ilmaisevat tiettyjä toimintoja, kuten kameran kytkeytymistä toimintavalmiuteen, itselaukaisimen toimintaa ja kameran automaattista virrankatkaisua. Merkkiääni voi myös tarkoittaa häiriötä kameran toiminnassa. Äänimerkit eivät tallennu nauhalle. E +D,E+B,F+D,F+B (f 40) Kun haluat vaientaa äänimerkit, avaa valikko ja valitse SYSTEM. Valitse BEEP ja sitten OFF ja sulje valikko. Esittelytila Voit katsella videokameran tärkeimpien toimintojen esittelyn. Esittely on mahdollista aloittaa kahdella tavalla: Kun kamerassa ei ole kasettia eikä muistikorttia, valitse TAPE CAMERA- tai CARD CAMERA -valikosta DEMO MODE ja sulje valikko. Kun kamerassa ei ole kasettia eikä muistikorttia, kytke virta ja odota viisi minuuttia. E +D, F +D (f 40) Kun haluat poistaa esittelytilan käytöstä, avaa valikko ja valitse DISP. SET UP. Valitse DEMO MODE ja OFF ja sulje valikko. Perustoiminnot b Huomautus: Jos haluat keskeyttää alkaneen esittelyn, paina mitä tahansa painiketta, katkaise virta tai aseta kasetti tai muistikortti. 23

24 Zoomaaminen 22x optinen zoom/ 18x optinen zoom Perustoiminnot Kamerassa on zoomobjektiivi, jolla voit valita helposti oikean polttovälin kuhunkin otokseen: Siirrä zoomin säädintä kohti W-kirjainta, kun haluat käyttää laajakulmaa. Siirrä sitä kohti T-kirjainta, kun haluat käyttää teleasentoa.. Voit vaikuttaa myös zoomausnopeuteen: Siirrä säädintä vain vähän, kun haluat zoomata hitaasti. Siirrä säädintä enemmän, kun haluat zoomata nopeammin. (Mitä pitemmälle siirrät säädintä, sitä suurempi on zoomausnopeus.) Kauko-ohjaimen T- ja W-painikkeet säätävät polttoväliä, mutta eivät vaikuta zoomauksen nopeuteen. 88x/440x digitaalinen zoom (kortilla 88x)/ 72x/360x digitaalinen zoom (kortilla 72x) urentaa kameran zoomausalueen jopa 20-kertaiseksix TAPE CAMERA -tilassa. Zoomaussäädin toimii tavalliseen tapaan. Voit säätää vapaasti objektiivin polttoväliä ja valita suurennuskertoimeksi 1x -440x kamera valitsee automaattisesti optisen zoomin (enintään 22x) tai digitaalisen zoomin (22x -88x tai 22x - 440x). E +D,F+D (f 40) Kun haluat ottaa digitaalisen zoomin käyttöön tai poistaa sen käytöstä, avaa valikko ja valitse CAM.SET UP. Valitse D.ZOOM ja sitten OFF tai 440x ja sulje valikko. 24

25 urentaa kameran zoomausalueen jopa 20-kertaiseksi TAPE CAMERA -tilassa. Zoomaussäädin toimii tavalliseen tapaan. Voit säätää vapaasti objektiivin polttoväliä ja valita suurennuskertoimeksi 1x -360x kamera valitsee automaattisesti optisen zoomin (enintään (enintään 18x) tai digitaalisen zoomin (18x -72x tai 18x - 360x). E +D,F+D (f 40) Kun haluat ottaa digitaalisen zoomin käyttöön tai poistaa sen käytöstä, avaa valikko ja valitse CAM.SET UP. Valitse D.ZOOM ja sitten OFF tai 360x ja sulje valikko. b Huomautuksia: Zoomatessa on hyvä pitää kuvausetäisyys vähintään yhtenä metrinä.. Zoominlaajakulmaasentoa käyttämällä voit kuitenkin tarkentaa jopa 1 cm:n etäisyydellä olevaan kohteeseen. Kuvan terävyys heikkenee hieman, kun suurennuskerroin on yli 22x/18x. Digitaalista zoomia ei voi käyttää yökuvaustoiminnon kanssa. Digitaalista zoomia ei voi käyttää monikuvanäytön kanssa. Näyttöön tulee viivoja ". Zoomin ilmaisin näkyy noin neljän sekunnin ajan. Kun digitaalinen zoom on asennossa 88x/72x, ilmaisin pitenee ja digitaalinen alue on vaaleansininen. Kun digitaalinen zoom on asennossa 440x/360x, ilmaisin pitenee jälleen ja digitaalinen alue on tummansininen. Perustoiminnot 25

26 Nestekidenäytön käyttäminen Nestekidenäytön avaaminen ja sulkeminen Paina nestekidenäytön avauspainiketta ja käännä näyttö esiin kameran kyljestä. Nestekidenäytön virta kytkeytyy ja etsinnäytön virta katkeaa automaattisesti. Kun suljet nestekidenäytön, paina sitä oikeasta yläkulmasta, kunnes se lukkiutuu naksahtaen. Nestekidenäytön virta katkeaa ja etsinnäytön virta kytkeytyy automaattisesti. Perustoiminnot Nestekidenäytön kulman muuttaminen Valitse mieleisesi kulma avaamalla näyttö ja kääntämällä se haluamaasi asentoon. Voit kääntää näytön myös kokonaan ympäri (f 28). Voit kääntää näytön vasten kameran kylkeä siten, että näyttöruutu on ulospäin. 26 b Huomautuksia: Varo koskemasta näyttöruutuun nestekidenäyttöä kääntäessäsi. Älä kanna kameraa pitämällä kiinni nestekidenäytöstä tai etsimestä. Varmista, että näyttö on 90 :n kulmassa, ennen kuin kierrät sitä muihin suuntiin.

27 Käännä nestekidenäyttö aina ensin pystyasentoon ennen kuin suljet sen tai käännät sen vasten kameran kylkeä. lje nestekidenäyttö aina kokonaan, niin että se asettuu paikalleen naksahtaen. Älä milloinkaan jätä nestekidenäyttöä, etsintä tai kameran objektiivia suoraan auringonvaloon ulkona tai ikkunan ääressä. Ne voivat vahingoittua. Nestekidenäyttöön kohdistuva kirkas valo saattaa aiheuttaa heijastuksen, jolloin näytön kuvaa on vaikea nähdä. Käytä tällöin etsintä. Voit myös säätää näytön kirkkautta (katso seuraavaa kohtaa "Nestekidenäytön säätäminen"). Nestekidenäytön säätäminen Voit säätää nestekide-näytön kirkkautta. E +D,E+B,F+D,F+B (f 40) + Avaa valikko ja valitse DISP.SET UP. Valitse sitten BRIGHTNESS, säädä sopiva kirkkaus valintakiekolla ja sulje valikko. Näyttöön tulee kirkkauden tasoa osoittava pylväs. Vaalenna kuvaa kiertämällä valintakiekkoa ylöspäin. Tummenna kuvaa kiertämällä valintakiekkoa alaspäin. b Huomautuksia: Kirkkausasetus jää kameran muistiin myös suljettuasi kameran. Nestekidenäytön kirkkausasetus ei vaikuta nauhoitetun kuvan eikä etsinnäytön kirkkauteen. Perustoiminnot Tietoja nestekidenäytöstä Tämän kameran nestekidenäyttö (LCD) on huolellisen tarkkuustyön tulos. Nestekidenäytössä saattaa kuitenkin näkyä pysyvästi mustia tai kirkkaita valopisteitä (punaisia, sinisiä tai vihreitä). Tämä ei ole merkki häiriöstä, eivätkä pisteet tallennu nauhalle. (Toimivien pisteiden osuus on yli 99,99 %) 27

28 Kohde voi tarkkailla kuvausta Kun käännät nestekidenäytön osoittamaan eteenpäin samaan suuntaan kuin objektiivi, voit kuvata itseäsi tai antaa kuvattavan tarkkailla nauhoitusta. Etsin toimii normaalisti nestekidenäytön ollessa tässä asennossa. (Säädä tähtäin, f 132) Voit valita, näkyykö kuva näytössä peilikuvana (mirror on) vai ei (mirror off). Peilikuva-asetus ei vaikuta nauhoitukseen. E +D,F+D (f 40) Kun haluat poistaa peilikuva-asetuksen käytöstä, avaa valikko ja valitse DISP.SET UP. Valitse MIRROR ja sitten OFF ja sulje valikko. Perustoiminnot Näytön ilmaisimet peilikuva-asetusta käytettäessä: CARD CAMERA -tila TAPE CAMERA -tila Ei korttia Tallentaminen muistikortille Itselaukaisin (f 72) CARD CAMERA -tila Tallentaminen muistikortille Nämä ja kaikki muut ilmaisimet näkyvät normaalisti etsimessä. 28

29 Kasetin toistaminen CARD TAPE Voit tarkistaa nauhoituksen nestekidenäytöstä heti kuvauspaikalla. Sisäänrakennetun kaiuttimen kautta kamera toistaa myös äänen (f 32). Voit kääntää nestekidenäytön kiinni kameraan kuvaruutu ulospäin katselun ajaksi. lje nestekidenäyttö kun katsot nauhoitusta etsimestä. Kun haluat katsella nauhoituksen televisiosta, katso ohjeet sivulta f 33. Kauko-ohjaimen käyttöohjeet ovat sivulla f 49. b Huomautus: Nauhoituksen tahaton pyyhkiminen voidaan estää siirtämällä videokasetissa olevaa kytkintä niin, että reikä tulee näkyviin (tämän asennon kohdalla on yleensä merkintä SAVE tai ERASE OFF). 1. Kytke virtalähde ja aseta POWER-valitsin asentoon PLAY (VCR). Toiston merkkivalo syttyy. 2. Varmista, että TAPE/CARD-valitsin on asennossa TAPE. 3. Aseta videokasetti kameraan. 4. Aloita toistaminen painamalla e -painiketta. Kun haluat lopettaa toiston, paina 3 -painiketta. Kun haluat kelata nauhaa eteenpäin, keskeytä toisto ja paina 1 ( -painiketta). Kun haluat kelata nauhaa taaksepäin, keskeytä toisto ja paina ` ( -painiketta). Mikäli kuvassa näkyy mosaiikkimaisia häiriöitä, puhdista kuvapäät Canon DVM-CL -puhdistuskasetilla tai jollakin muulla digitaalivideon puhdistukseen tarkoitetulla kasetilla. Perustoiminnot 29

30 Muut toistotoiminnot Pysäytyskuvan toisto Paina a -painiketta. Voit palata normaaliin toistoon painamalla samaa painiketta uudestaan tai paina e -painiketta. Kamera palaa automaattisesti pysäytystilaan noin viiden minuutin kuluttua pysäytyskuvan toiston aloittamisesta. Kuvallinen eteenkelaus Kun haluat katsella nauhoitusta 11,5-kertaisella nopeudella, paina yhtäjaksoisesti 1 -painiketta tavallisen toiston tai eteenkelauksen aikana. Kuvallinen takaisinkelaus Kun haluat katsella nauhoitusta taaksepäin 11,5-kertaisella nopeudella, paina yhtäjaksoisesti ` -painiketta tavallisen toiston tai takaisinkelauksen aikana. Erikoistoisto Perustoiminnot Katselu kuva kerrallaan Kun haluat katsoa kuvan kerrallaan eteenpäin, paina +/ ae -painiketta kameran ollessa toiston taukotilassa. Paina painiketta yhtäjaksoisesti, kun haluat kuvien vaihtuvan jatkuvasti. Katselu kuva kerrallaan taaksepäin Kun haluat katsoa kuvan kerrallaan taaksepäin, paina /4a -painiketta kameran ollessa toiston taukotilassa. Paina painiketta yhtäjaksoisesti, kun haluat kuvien vaihtuvan jatkuvasti taaksepäin. Hidastettu eteenkelaus Kun haluat katsella nauhoitusta hidastettuna noin 1/3-nopeuteen, paina SLOW M -painiketta tavallisen toiston aikana. Paina PLAY e -painiketta palataksesi tavalliseen toistoon. Hidastettu taaksekelaus Kun haluat katsella nauhoitusta taaksepäin hidastettuna noin 1/3-nopeuteen, paina /4a -painiketta ja sitten SLOW M -painiketta tavallisen toiston aikana. Paina PLAY e -painiketta palataksesi tavalliseen toistoon. 30

31 Toisto taaksepäin Kun haluat katsoa nauhoitusta taaksepäin normaalinopeudella, paina /4a -painiketta tavallisen toiston aikana. Paina PLAY e -painiketta palataksesi tavalliseen toistoon. Kamera palaa automaattisesti pysäytystilaan, jos se on ollut taaksepäin toiston jälkeen taukotilassa noin 2 minuuttia. Tapahtuneen toiston jälkeen on jatkunut noin 2 minuuttia.toisto kaksinkertaisella nopeudella Paina x2 -painiketta tavallisen toiston aikana. Paina PLAY e -painiketta palataksesi tavalliseen toistoon. Toisto taaksepäin kaksinkertaisella nopeudella Paina /4a -painiketta ja sen jälkeen x2 -painiketta tavallisen toiston aikana. Paina PLAY e -painiketta palataksesi tavalliseen toistoon. b Huomautuksia: Joidenkin toistotoimintojen aikana kuvassa voi olla mosaiikkimaista häiriötä. Erikoistoistotoimintoihin ei kuulu ääntä. Perustoiminnot 31

32 Sisäinen kaiutin Kamerassa on sisäinen kaiutin, jolla voit tarkistaa äänen samalla, kun katselet tallennettua kuvaa nestekidenäytöstä. Kaiutin on monofoninen. Säädä kaiuttimen äänenvoimakkuus kiertämällä valintakiekkoa. Käännä kiekkoa ylöspäin voimakkuuden lisäämiseksi tai alaspäin voimakkuuden vähentämiseksi. Näyttöön tuleva asteikko ilmaisee äänenvoimakkuuden tason. Se häviää näytöstä neljän sekunnin kuluttua. Voit vaientaa äänen kokonaan pois kiertämällä valintakiekkoa alaspäin, kunnes näyttöön tulee teksti OFF. Perustoiminnot b Huomautuksia: Toisinaan äänentoistossa saattaa esiintyä häiriöitä, kun äänen taso on säädetty hyvin korkeaksi. Pienennä äänen voimakkuutta, jos näin tapahtuu. Kaiutin ei toimi, jos on valittu jokin muu toiminto kuin TAPE PLAY (VCR). Kuulokkeiden käyttäminen Voit tarkkailla äänitystä myös kuulokkeilla. Muuta AV/kuulokeliittimen asetusta valikon avulla (f 33). Voit säätää kuulokkeiden äänenvoimakkuutta riippumatta sisäisestä kaiuttimesta, kun kamera on tilassa TAPE PLAY (VCR) tai TAPE CAMERA. Tilan vaihto ei muuta äänen tasoa. Kaiuttimen ja kuulokkeiden äänen tasot tallentuvat erikseen kameran muistiin. Ne säilyvät, vaikka kamerasta katkaistaan välillä virta. Kaiutin ei toimi, kun käytetään kuulokkeita. 32

33 Liitännät televisiokatselua varten Kun liität kameran televisioon tai kuvanauhuriin, voit katsella nauhoituksia televisiosta. Kytke kamera virtalähteeseen (f 12). Katkaise virta kaikista laitteista ennen niiden liittämistä toisiinsa. Lue tarkemmat ohjeet television tai kuvanauhurin käyttöoppaasta. AV/kuulokeliittimen asetuksen muuttaminen Voit valikon avulla muuttaa AV/kuulokeliittimen toimimaan joko AV-liittimenä tai kuulokeliittimenä. E +D,E+B,F+D,F+B Perustoiminnot (f 40) Avaa valikko ja valitse VCR SET UP. Valitse seuraavaksi AV/PHONES ja sitten joko AV tai PHONES ja sulje valikko. Kun kuulokeliitäntä on käytössä, näytössä lukee PHONES. Kuulokkeiden käyttäminen Varmista, että kuulokkeita käyttäessäsi AV/kuulokeliittimen asetus on PHONES. Muuten kuulokkeista kuuluu kohinaa. 33

34 Televisio (tai kuvanauhuri), jossa on SCART-liitin (ilman S (S1) -videosisäänmenoa) PC-A10 SCART-sovitin AUDIO (R) AUDIO (L/MONO) Stereovideojohto STV-250N VIDEO Liitä SCART-sovitin PC-A10 television tai kuvanauhurin SCART-liittimeen. Kytke kamera sovittimeen. Käytä stereovideojohtoa. Kiinnitä valkoinen pistoke valkoiseen ääniliittimeen L (vasen). Kiinnitä punainen pistoke punaiseen ääniliittimeen R (oikea). Kiinnitä lopuksi keltainen pistoke keltaiseen videoliittimeen VIDEO. Jos kytket kameran televisioon, aseta television TV/VIDEO-valitsin asentoon VIDEO. Jos kytket kameran kuvanauhuriin, aseta kuvanauhurin ohjelmalähteen valitsin asentoon LINE. Perustoiminnot 34

35 Televisio (tai kuvanauhuri), jossa on S (S1) -videosisäänmeno Paremman kuvalaadun saavuttamiseksi on suositeltavaa esittää nauhoitukset televisiolla, jossa on S (S1) -videosisäänmeno. S S-videojohto S-150 Stereovideojohto STV-250N Käytä lisävarusteena saatavaa S-videojohtoa S-150 kytkiessäsi S-videoliittimet toisiinsa. Käytä stereovideojohtoa STV-250N kytkiessäsi AUDIO-liittimet toisiinsa. Kiinnitä valkoinen pistoke valkoiseen ääniliittimeen L (vasen). Kiinnitä punainen pistoke punaiseen ääniliittimeen R (oikea). Älä kiinnitä keltaista pistoketta. Jos kytket kameran televisioon, aseta television TV/VIDEO-valitsin asentoon VIDEO. Jos kytket kameran kuvanauhuriin, aseta kuvanauhurin ohjelmalähteen valitsin asentoon LINE. Perustoiminnot 35

36 Televisio (tai kuvanauhuri), jossa on ääni/videosisäänmenot Stereovideojohto STV-250N Kytke kamera televisioon (tai kuvanauhuriin) stereovideojohdolla STV-250N. Kiinnitä valkoinen pistoke valkoiseen ääniliittimeen L (vasen). Kiinnitä punainen pistoke punaiseen ääniliittimeen R (oikea). Kiinnitä lopuksi keltainen pistoke keltaiseen videoliittimeen VIDEO. Jos kytket kameran televisioon, aseta television TV/VIDEO-valitsin asentoon VIDEO. Jos kytket kameran kuvanauhuriin, aseta kuvanauhurin ohjelmalähteen valitsin asentoon LINE. Perustoiminnot b Huomautus: Jos aiot seurata nauhoitustasi kuvauksen aikana televisioruudulta, muista pitää television äänenvoimakkuus mahdollisimman vaimeana, kun kameran ääniliittimet on kytketty. Jos kameran mikrofoni tallentaa äänen televisiosta, nauhoitukseen voi tallentua epämiellyttävää, korkeataajuista vinkumista, joka johtuu äänen kiertämisestä. 36

37 Kuvausohjeita Ote kamerasta Jotta saisit mahdollisimman vakaan kuvan, pidä tukevasti kiinni kamerasta oikealla kädelläsi ja tue oikea kyynärpää vartaloasi vasten. Tarvittaessa voit tukea kameraa myös vasemmalla kädelläsi. Ajan mittaan opit käyttämään kameraa vaistonvaraisesti tarvitsematta irrottaa katsettasi kuvauskohteesta. Jalustan käyttö Estääksesi kameran tahattoman liikahtamisen, kiinnitä se jalustaan (tai muulle, oikealla korkeudella olevalle tasaiselle pinnalle) ja ohjaa kameraa kauko-ohjaimella. Kun käytät jalustaa, suojaa etsin suoralta auringonvalolta, sillä se saattaa kuumetessaan vaurioitua. (Etsimen linssi kokoaa valoa.) Tarkista, että jalustan kiinnitysruuvi on enintään 5,5 mm pitkä. Pitempi ruuvi voi vahingoittaa kameraa. Sommitteleminen Perustoiminnot Pääkohteen ei tarvitse olla keskellä kuva-alaa. Usein tulos on mielenkiintoisempi, kun sijoitat pääkohteen hieman reunemmalle. Jätä vähän tyhjää tilaa siihen suuntaan, johon kuvattava katsoo tai johon hän liikkuu. Varmista, että kohteesi pää mahtuu kokonaan kuvaan. Älä rajaa kuvaa kaulan, lantion tai polvien kohdalta, vaan hieman alempaa tai ylempää. Kuvaa mieluiten rauhallista taustaa vasten. 37

38 Kuvakulma Pyri valitsemaan kuvakulma jo ennen kuin aloitat kuvaamisen. Hyvä tapa kertoa tarina videokameralla on aloittaa laajakulmalla, joka antaa yleiskuvan maisemasta tai tilanteesta. Sen jälkeen voit siirtyä keskipolttoväliin ja lopulta tuoda telellä esiin yksityiskohdat.kuvakulmaa kannattaa vaihdella eri otoksissa. Muista, että jokaisella kameran liikkeellä ja kuvakulman muutoksella tulee olla jokin tarkoitus. Vältä tarpeettomia ja sattumanvaraisia liikkeitä. Laajakulma Keskipolttoväli Tele Kameran liikuttaminen Perustoiminnot Kääntämällä kameraa vaakatasossa eli panoroimalla tallennat maiseman tai seuraat liikkuvaa kohdetta. Päätä ensin, kuinka laajan alueen haluat tallentaa nauhalle ja käänny sitten kohti pistettä, johon haluat päättää panoroinnin. Älä liikuta jalkojasi, vaan käännä ylävartalosi panoroinnin aloituspisteeseen. Aloita kuvaaminen ja ala muutaman sekunnin kuluttua kääntyä hitaasti. Muista pitää alavartalokoko ajan paikallaan. Kun saavutat pisteen, johon haluat päättää panoroinnin, kuvaa kohdetta vielä muutaman sekunnin ajan. Panoroiminen Kallista kameraa ylöspäin korostaaksesi kohteen korkeutta. Aloita kuvaus esimerkiksi kuvaamalla rakennuksen kattoa ja siirry sitten vähitellen alemmaksi, kunnes kuvaat rakennuksen juurella olevia kohteita. Kallistaminen 38

39 MUUT TOIMINNOT Nauhoituskohdan haku ja otoksen lopun tarkistus Nauhoituskohdan haku Kun kamera on nauhoituksen taukotilassa, nauhoituskohdan haulla löydät kätevästi kohdan, josta voit aloittaa nauhoituksen tai jatkaa sitä. Nauhoituskohdan haku on hyödyllinen silloin, kun ryhdyt nauhoittamaan osittain kuvatulle kasetille. Sen avulla aiemmin nauhoitetun otoksen ja uuden otoksen väliin ei jää häiriöitä. E +D 1. Pidä REC SEARCH -painiketta (+ tai -) painettuna samalla, kun katsot näytön kuvaa. Pluspainike kelaa nauhoitusta eteenpäin ja miinuspainike taaksepäin. 2. Vapauta painike löydettyäsi kohdan, josta haluat aloittaa nauhoituksen. recording. Kamera palaa nauhoituksen taukotilaan. Otoksen lopun tarkistus Kun kamera on nauhoituksen taukotilassa, voit tarkistaa nopeasti viimeksi kuvaamasi otoksen viimeiset sekunnit, minkä jälkeen kamera automaattisesti palaa nauhoituksen taukotilaan. Näin varmistat, että otos on tallentunut moitteettomasti, ja sitten voit jatkaa kuvaamista ilman, että kuvaan tulee häiriöitä. E +D 1. Paina c -painiketta ja vapauta se samalla, kun katsot kuvaa näytössä. Kamera kelaa nauhaa taaksepäin, näyttää edellisen otoksen viimeiset sekunnit ja palaa sen jälkeen takaisin nauhoituksen taukotilaan. Muut toiminnot b Huomautus: Nauhaa taaksepäin kelattaessa saattaa näytössä esiintyä häiriöitä. 39

40 Valikoiden käyttö Monet kameran erikoistoiminnoista valitaan valikoista, jotka tulevat näyttöön. Kamerassa on 4 päävalikkoa: CAM. MENU Kameravalikko (f 42) VCR MENU (f 43) C. CAM. MENU Kortti-kameravalikko (f 45) C.PLAY MENU Kortti-toistovalikko (f 46) 2CAM. MENU E + D CARD TAPE 2VCR MENU E + B CARD TAPE Muut toiminnot 2C.CAM. MENU F + D CARD TAPE 2C.PLAY MENU F + B CARD TAPE 40

41 Valikkojen rakenne 1. Käännä POWER-valitsin ja TAPE/CARD-valitsin haluamiesi asetusten kohdalle. 2. Avaa valikko painamalla MENU-painiketta. Näyttöön tulee edellisessä vaiheessa valitsemiasi asetuksia vastaava päävalikko. 3. Käännä valintakiekkoa ja siirrä kohdistin haluamasi alivalikon kohdalle. 4. Valitse haluamasi valikko painamalla valintakiekkoa sisäänpäin. Alivalikko avautuu. 5. Kierrä valintakiekkoa ja siirrä kohdistin haluamasi toiminnon kohdalle. 6. Valitse haluamasi toiminto painamalla valintakiekkoa sisäänpäin. Näytössä näkyvät ainoastaan valitsemasi toiminto ja sen asetukset. 7. Kierrä valintakiekkoa ja siirrä kohdistin haluamasi asetuksen kohdalle.. Jos muutat jotakin muuta toimintoa kuin valkotasapainoa tai suljinaikaa, toiminto tulee käyttöön, kun siirryt kohtaan Valitse asetus painamalla valintakiekkoa sisäänpäin. Toiminto on käytössä, ja alivalikkoon tulee jälleen näkyviin. 9. Kierrä valintakiekkoa ja siirrä kohdistin kohtaan RETURN. 10. Valitse toiminto painamalla valintakiekkoa sisäänpäin. Päävalikko tulee näkyviin. 11. Paina MENU-painiketta. Päävalikko katoaa näytöstä. Muut toiminnot b Huomautuksia: MENU-painikkeen painaminen sulkee aina valikon. Valitsemalla RETURN pääset takaisinpäin yhden valikon verran tai suljet päävalikon. Asetukset, joita ei voi valita esimerkiksi kasetin tai kortin tilan tai valittujen asetusten takia, näkyvät purppuranpunaisina. Voit käyttää myös kauko-ohjainta valikossa liikkumiseen. Paina kauko-ohjaimen MENUpainiketta avataksesi ja sulkeaksesi valikon ja käytä nuolipainikkeita valikossa liikkumiseen valintakiekon sijasta. Tee valintasi painamalla SET-painiketta. 41

42 Käynnistys/pysäytyspainikkeen tai PHOTO-painikkeen painaminen sulkee valikon ja käynnistää nauhoituksen. Saat valikot näkyviin television kuvaruudulle valitsemalla valikosta vaihtoehdon TV SCREEN (f 150) tai painamalla kauko-ohjaimen TV SCREEN -painiketta. Katso television kytkemisohjeet sivulta f 33. Valikot Tarkempia tietoja toiminnoista on käyttöoppaan sivuilla, jotka mainitaan seuraavassa luettelossa. 2CAM. MENU Aseta POWER-valitsin asentoon D ja TAPE/CARD-valitsin asentoon E. CAM. MENU. -valikossa on 5 alivalikkoa. b Päällekkäiskuvaus c Kameran asetukset d Toistoasetukset e Näytön asetukset f Järjestelmä g lje päävalikko b Päällekkäiskuvauksen alivalikko Muut toiminnot b Läpinäkyvyyden tyyppi...f 123 c Läpinäkyvyyden taso....f c Kameran asetusten alivalikko d ljinaika...f 77 e Digitaalinenzoom...f 24 f Kuvanvakain...f 58 g 16:9-laajakuvatallennus...f 22 h Valkotasapaino...f 80 i Paluu 42

43 d Toistoasetusten alivalikko j Nauhoitus...f 21 1) Tuulisuoja...f 71 1! Äänitys...f 70 1@ AVtaikuulokkeet...f 33 1# Paluu e Näytön asetusten alivalikko 1$ Kirkkaus...f 27 1% Peilikuva...f 28 1^ Tv-näyttö...f 150 1& Päiväysjakellonaika...f 55 1* Muistikortinkäyttö...f 106 1( Esittelytoiminto...f 23 2) Paluu + f Järjestelmän alivalikko 2! Valaistut painikkeet... f 52 2@ Painikkeiden väri..... f 52 2# Kauko-ohjain...f 50 2$ Äänimerkki...f 23 2% Aikavyöhyke/kesäaika...f 53 2^ Päiväysjakellonaika...f 55 2& Paluu 2VCR MENU Aseta POWER-valitsin asentoon B ja TAPE/CARD-valitsin asentoon E. Valikossa on 5 alivalikkoa. Muut toiminnot b Toistoasetuksiin c Kortin asetuksiin d Korttitoimintoihin e Näytön asetuksiin f Järjestelmään g lje päävalikko 43

44 VCR MENU, cont. b Toistoasetusten alivalikko b Nauhoitus...f 21 c Kanavanvalinta...f 102 d Äänenjälkinauhoitus...f 99 e Tuulisuoja...f 71 f Äänitys...f 70 g AVtaikuulokkeet...f 33 h Analogi-digitaalimuunnin..... f 93 i Paluu c Muistikortin asetusten alivalikko j Kuvanlaatu...f 105 1) Tiedostojennumerointi...f 107 1! Paluu d Muistikortin toimintojen alivalikko Muut toiminnot 1@ Kopiointi kasetilta kortille.... f 125 1# Paluu [ ] e Näytön asetusten alivalikko 1$ Kirkkaus...f 27 1% Näytöt...f 150 1^ 6sekunninpäiväys...f 84 1& Päiväyskoodi.....f 83 1* Päiväyksen ja kellonajan asetus. f 82 1( Muistikortinkäyttö...f 106 2) Paluu + 44

45 f Järjestelmän alivalikko 2! Valaistut painikkeet... f 52 2@ Painikkeiden väri..... f 52 2# Kauko-ohjain...f 50 2$ Äänimerkki...f 23 2% Paluu 2C. CAM. MENU Aseta POWER-valitsin asentoon D ja TAPE/CARD -valitsin asentoon F. C. CAM. MENU -valikossa on 5 alivalikkoa. b Kameran asetuksiin c Muistikortin asetuksiin d Toistoasetuksiin e Näytön asetuksiin f Järjestelmän asetuksiin g lje päävalikko b Kameran asetusten alivalikko b ljinaika...f 77 c Digitaalinenzoom...f 24 d Kuvanvakain...f 58 e Valkotasapaino...f 80 f Paluu Muut toiminnot c Kortin asetusten aliavalikko g Kuvanlaatu...f 105 h Tiedostojennumerointi...f 107 i ljinääni...f 107 j Paluu 45

46 C. CAM. MENU, cont. d Toistoasetusten alivalikko 1) AVtaikuulokkeet...f 33 e Näytön asetusten alivalikko 1! Kirkkaus...f 27 1@ Peilikuva...f 28 1# Tv-näyttö...f 150 1$ Päiväysjakellonaika...f 55 1% Kortinkäyttö...f 106 1^ Esittelytila...f 23 1& Paluu + f Järjestelmän alivalikko Muut toiminnot 1* Valaistut painikkeet... f 52 1( Painikkeiden väri..... f 52 2) Kauko-ohjain...f 50 2! Äänimerkki...f 23 2@ Aikavyöhyke/kesäaika...f 53 2# Päiväysjakellonaika...f 55 2$ Paluu 2C. PLAY MENU Aseta POWER-valitsin asentoon B ja TAPE/CARD-valitsin asentoon F. C. PLAY MENU -valikossa on 4 alivalikkoa. b Kortin toimintoihin c Toistoasetuksiin d Näytön asetuksiin e Järjestelmän asetuksiin f lje päävalikko b -1 Kortin toimintojen alivalikko (yhtä kuvaa katseltaessa) 46
