Täydellinen ratkaisu kaikkiin sovelluksiin kellokytkimet

Koko: px
Aloita esitys sivulta:

Download "Täydellinen ratkaisu kaikkiin sovelluksiin kellokytkimet"

Transkriptio

1 Täydellinen ratkaisu kaikkiin sovelluksiin kellokytkimet

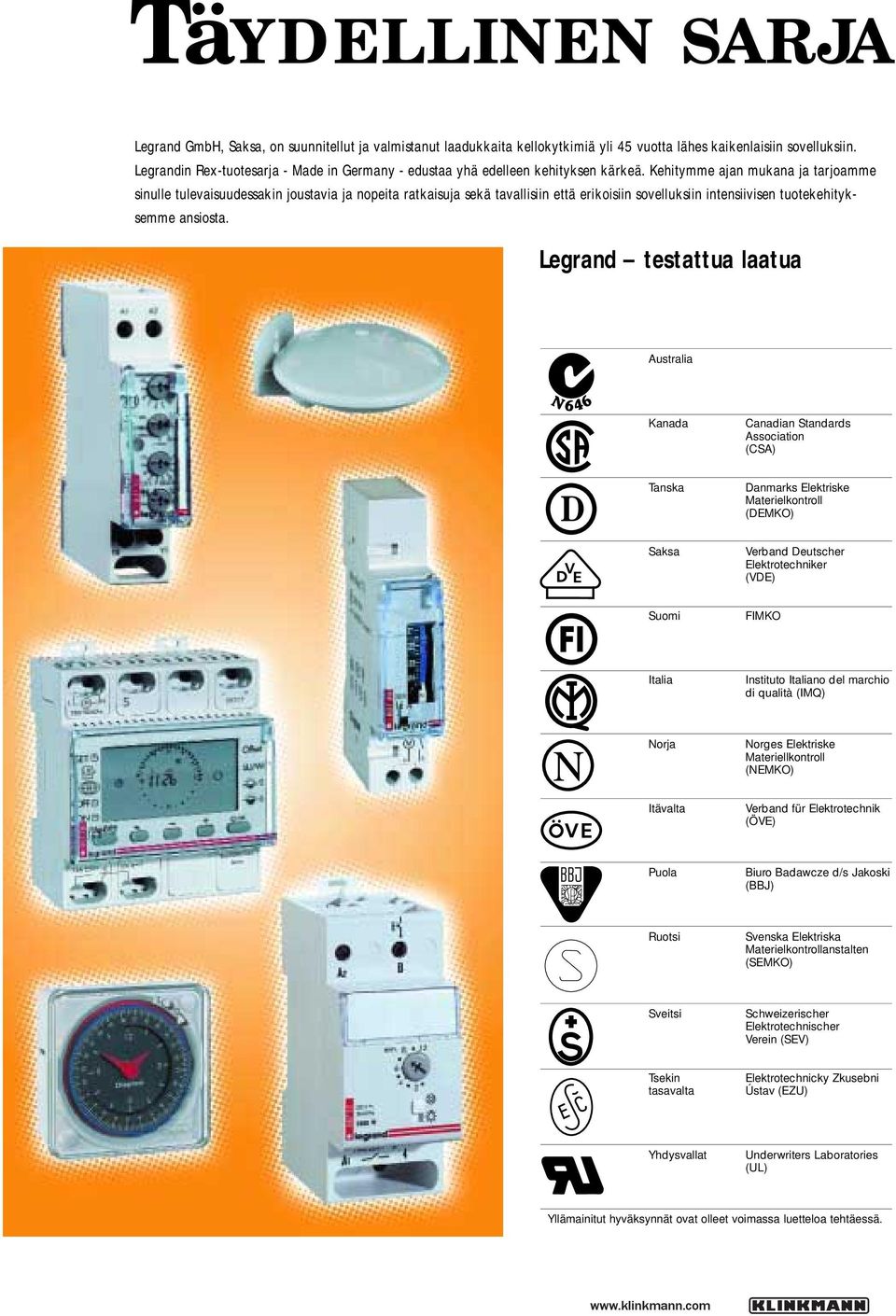

2 Täydellinen sarja egrand GmbH, Saksa, on suunnitellut ja valmistanut laadukkaita kellokytkimiä yli vuotta lähes kaikenlaisiin sovelluksiin. egrandin Rex-tuotesarja - Made in Germany - edustaa yhä edelleen kehityksen kärkeä. Kehitymme ajan mukana ja tarjoamme sinulle tulevaisuudessakin joustavia ja nopeita ratkaisuja sekä tavallisiin että erikoisiin sovelluksiin intensiivisen tuotekehityksemme ansiosta. egrand testattua laatua Australia Kanada Canadian Standards Association (CSA) Tanska Danmarks Elektriske Materielkontroll (DEMKO) Saksa Verband Deutscher Elektrotechniker (VDE) Suomi FIMKO Italia Instituto Italiano del marchio di qualità (IMQ) orja orges Elektriske Materiellkontroll (EMKO) Itävalta Verband für Elektrotechnik (ÖVE) Puola Biuro Badawcze d/s Jakoski (BBJ) Ruotsi Svenska Elektriska Materielkontrollanstalten (SEMKO) Sveitsi Schweizerischer Elektrotechnischer Verein (SEV) Tsekin tasavalta Elektrotechnicky Zkusebni Ústav (EZU) Yhdysvallat Underwriters aboratories (U) Yllämainitut hyväksynnät ovat olleet voimassa luetteloa tehtäessä.

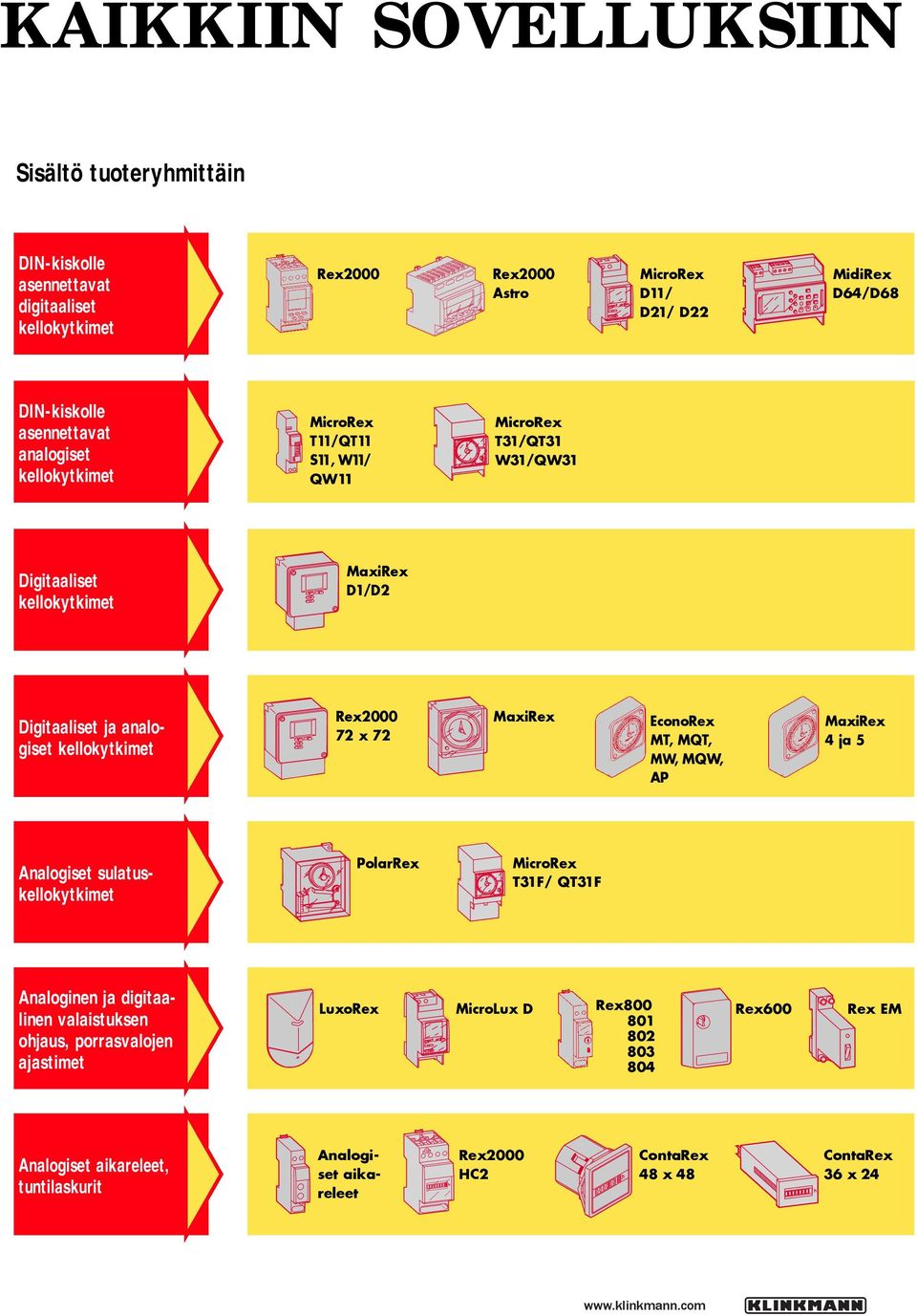

3 kaikkiin sovelluksiin Sisältö tuoteryhmittäin DI-kiskolle asennettavat digitaaliset kellokytkimet Astro MicroRex D11/ D21/ D22 MidiRex D64/D68 DI-kiskolle asennettavat analogiset kellokytkimet MicroRex T11/QT11 S11, W11/ QW11 MicroRex T31/QT31 W31/QW31 Digitaaliset kellokytkimet MaxiRex D1/D2 Digitaaliset ja analogiset kellokytkimet 72 x 72 MaxiRex EconoRex MT, MQT, MW, MQW, AP MaxiRex 4 ja 5 Analogiset sulatuskellokytkimet PolarRex MicroRex T31F/ QT31F Analoginen ja digitaalinen valaistuksen ohjaus, porrasvalojen ajastimet uxorex Microux D Rex Rex600 Rex EM Analogiset aikareleet, tuntilaskurit Analogiset aikareleet M HC2 ContaRex 48x48 ContaRex 36x24

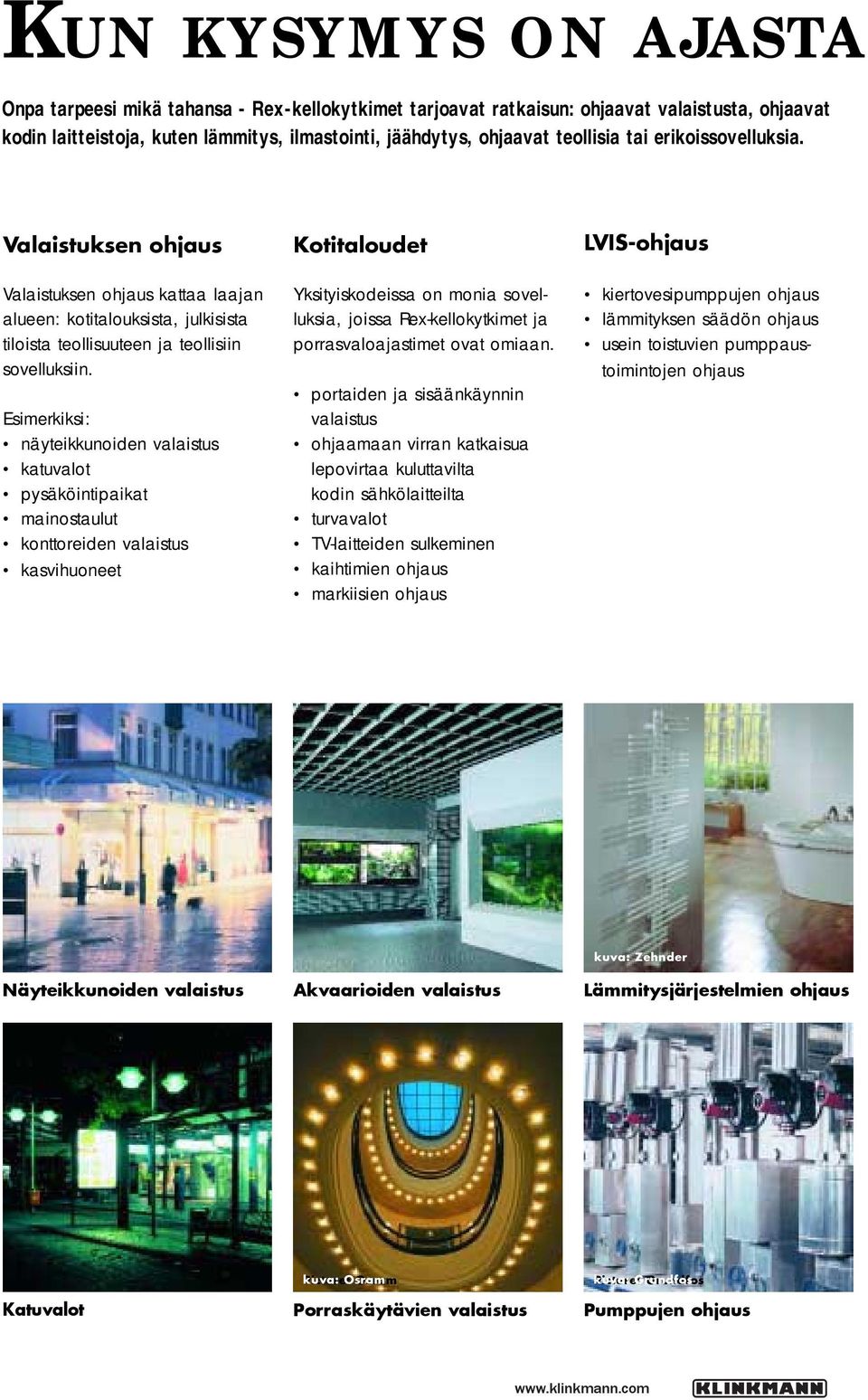

4 Kun kysymys on ajasta Onpa tarpeesi mikä tahansa - Rex-kellokytkimet tarjoavat ratkaisun: ohjaavat valaistusta, ohjaavat kodin laitteistoja, kuten lämmitys, ilmastointi, jäähdytys, ohjaavat teollisia tai erikoissovelluksia. Valaistuksen ohjaus Valaistuksen ohjaus kattaa laajan alueen: kotitalouksista, julkisista tiloista teollisuuteen ja teollisiin sovelluksiin. Esimerkiksi: näyteikkunoiden valaistus katuvalot pysäköintipaikat mainostaulut konttoreiden valaistus kasvihuoneet Kotitaloudet Yksityiskodeissa on monia sovelluksia, joissa Rex-kellokytkimet ja porrasvaloajastimet ovat omiaan. portaiden ja sisäänkäynnin valaistus ohjaamaan virran katkaisua lepovirtaa kuluttavilta kodin sähkölaitteilta turvavalot TV-laitteiden sulkeminen kaihtimien ohjaus markiisien ohjaus VIS-ohjaus kiertovesipumppujen ohjaus lämmityksen säädön ohjaus usein toistuvien pumppaustoimintojen ohjaus äyteikkunoiden valaistus Akvaarioiden valaistus kuva: Zehnder ämmitysjärjestelmien ohjaus Katuvalot kuva: Picture: Osram Porraskäytävien valaistus kuva: Picture: Grundfos Pumppujen ohjaus

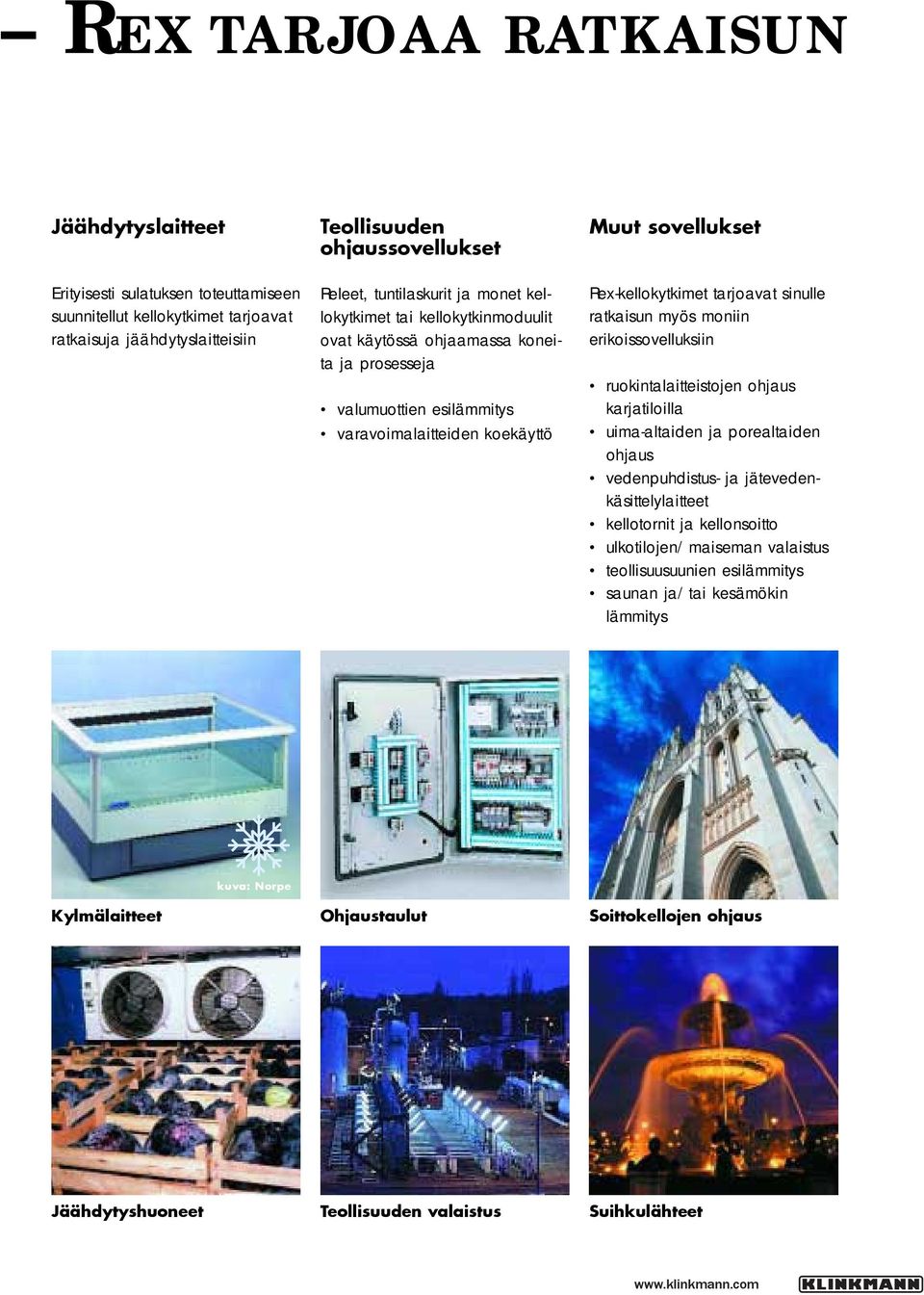

5 Rex tarjoaa ratkaisun Jäähdytyslaitteet Erityisesti sulatuksen toteuttamiseen suunnitellut kellokytkimet tarjoavat ratkaisuja jäähdytyslaitteisiin Teollisuuden ohjaussovellukset Releet, tuntilaskurit ja monet kellokytkimet tai kellokytkinmoduulit ovat käytössä ohjaamassa koneita ja prosesseja valumuottien esilämmitys varavoimalaitteiden koekäyttö Muut sovellukset Rex-kellokytkimet tarjoavat sinulle ratkaisun myös moniin erikoissovelluksiin ruokintalaitteistojen ohjaus karjatiloilla uima-altaiden ja porealtaiden ohjaus vedenpuhdistus- ja jätevedenkäsittelylaitteet kellotornit ja kellonsoitto ulkotilojen/maiseman valaistus teollisuusuunien esilämmitys saunan ja/tai kesämökin lämmitys Kylmälaitteet kuva: orpe Ohjaustaulut Soittokellojen ohjaus Jäähdytyshuoneet Teollisuuden valaistus Suihkulähteet

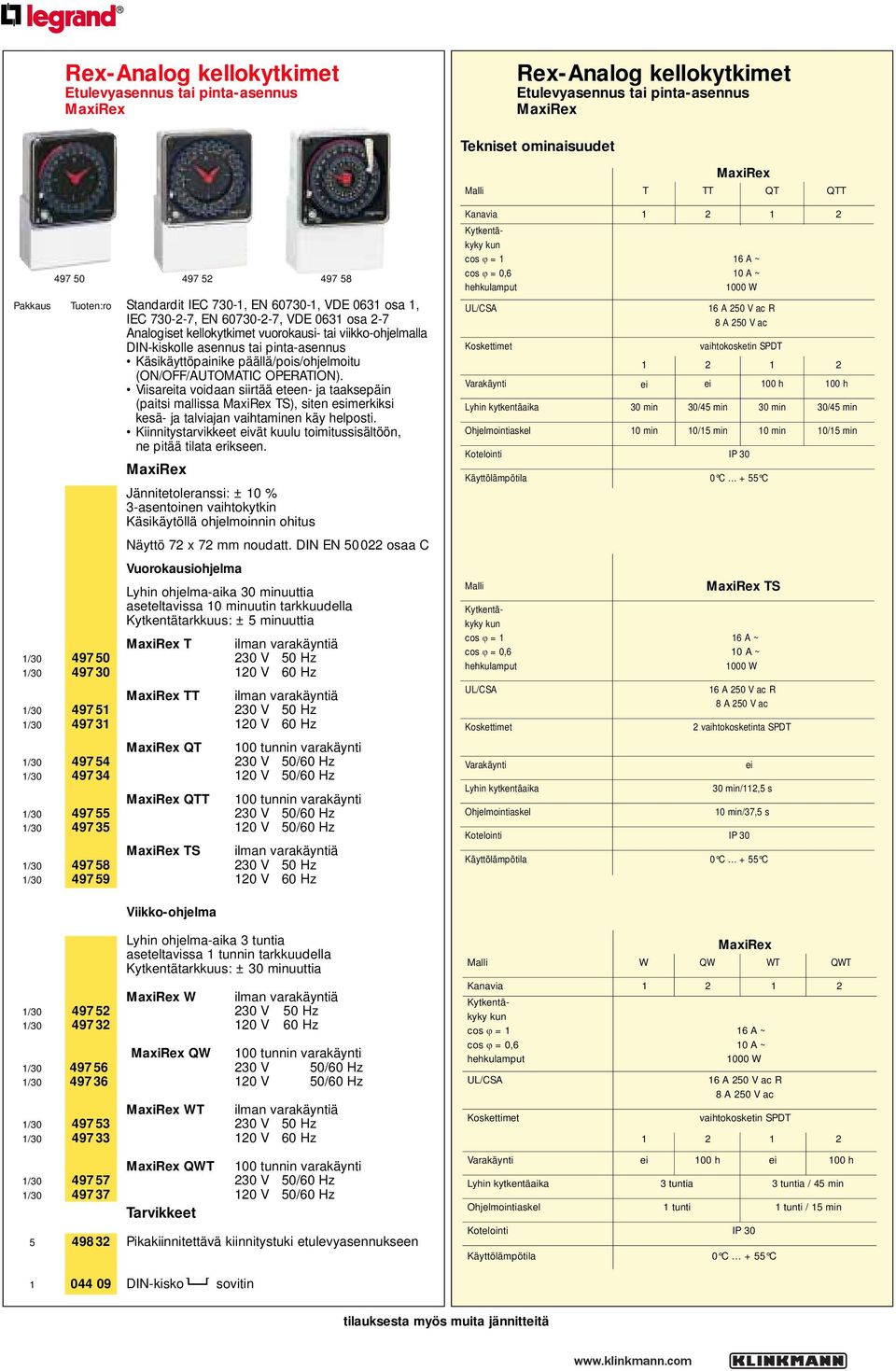

6 Rex-Analog kellokytkimet Etulevyasennus tai pinta-asennus MaxiRex Rex-Analog kellokytkimet Etulevyasennus tai pinta-asennus MaxiRex MaxiRex Malli T TT QT QTT Pakkaus Tuoten:ro Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Analogiset kellokytkimet vuorokausi- tai viikko-ohjelmalla DI-kiskolle asennus tai pinta-asennus Käsikäyttöpainike päällä/pois/ohjelmoitu (O/OFF/AUTOMATIC OPERATIO). Viisareita voidaan siirtää eteen- ja taaksepäin (paitsi mallissa MaxiRex TS), siten esimerkiksi kesä- ja talviajan vaihtaminen käy helposti. Kiinnitystarvikkeet eivät kuulu toimitussisältöön, ne pitää tilata erikseen. MaxiRex Jännitetoleranssi: ± 10 % 3-asentoinen vaihtokytkin Käsikäytöllä ohjelmoinnin ohitus äyttö 72 x 72 mm noudatt. DI E osaa C Vuorokausiohjelma yhin ohjelma-aika 30 minuuttia aseteltavissa 10 minuutin tarkkuudella Kytkentätarkkuus: ± 5 minuuttia MaxiRex T ilman varakäyntiä 1/ V 50 Hz 1/ V 60 Hz MaxiRex TT ilman varakäyntiä 1/ V 50 Hz 1/ V 60 Hz MaxiRex QT 100 tunnin varakäynti 1/ V 50/60 Hz 1/ V 50/60 Hz MaxiRex QTT 100 tunnin varakäynti 1/ V 50/60 Hz 1/ V 50/60 Hz MaxiRex TS ilman varakäyntiä 1/ V 50 Hz 1/ V 60 Hz Viikko-ohjelma Kanavia kun cos = 1 cos = 0,6 hehkulamput U/CSA Koskettimet Varakäynti yhin kytkentäaika Ohjelmointiaskel Kotelointi Käyttölämpötila Malli kun cos = 1 cos = 0,6 hehkulamput U/CSA Koskettimet Varakäynti yhin kytkentäaika Ohjelmointiaskel Kotelointi Käyttölämpötila A ~ 10 A ~ 1000 W 16 A 250 V ac R 8 A 250 V ac vaihtokosketin SPDT ei ei 100 h 100 h 30 min 30/ min 30 min 30/ min 10 min 10/15 min 10 min 10/15 min IP 30 0 C + 55 C MaxiRex TS 16 A ~ 10 A ~ 1000 W 16 A 250 V ac R 8 A 250 V ac 2 vaihtokosketinta SPDT ei 30 min/112,5 s 10 min/37,5 s IP 30 0 C + 55 C yhin ohjelma-aika 3 tuntia aseteltavissa 1 tunnin tarkkuudella Kytkentätarkkuus: ± 30 minuuttia MaxiRex W ilman varakäyntiä 1/ V 50 Hz 1/ V 60 Hz MaxiRex QW 100 tunnin varakäynti 1/ V 50/60 Hz 1/ V 50/60 Hz MaxiRex WT ilman varakäyntiä 1/ V 50 Hz 1/ V 60 Hz MaxiRex QWT 100 tunnin varakäynti 1/ V 50/60 Hz 1/ V 50/60 Hz Tarvikkeet Pikakiinnitettävä kiinnitystuki etulevyasennukseen MaxiRex Malli W QW WT QWT Kanavia kun cos = 1 cos = 0,6 hehkulamput U/CSA Koskettimet Varakäynti yhin kytkentäaika Ohjelmointiaskel Kotelointi Käyttölämpötila A ~ 10 A ~ 1000 W 16 A 250 V ac R 8 A 250 V ac vaihtokosketin SPDT ei 100 h ei 100 h 3 tuntia 3 tuntia / min 1 tunti 1 tunti / 15 min IP 30 0 C + 55 C DI-kisko sovitin

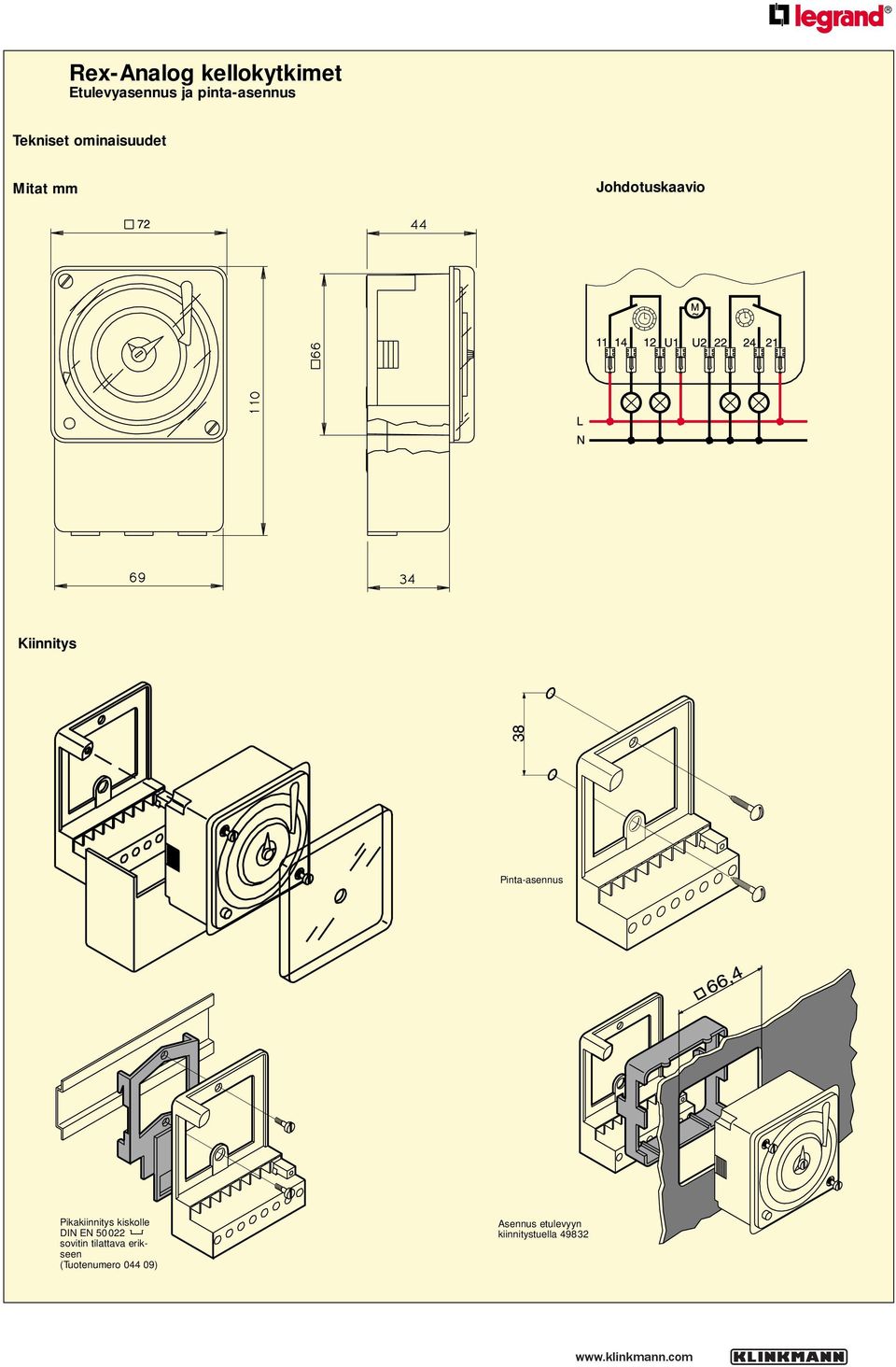

7 Rex-Analog kellokytkimet Etulevyasennus ja pinta-asennus Kiinnitys Pinta-asennus Pikakiinnitys kiskolle DI E sovitin tilattava erikseen (Tuotenumero ) Asennus etulevyyn kiinnitystuella 49832

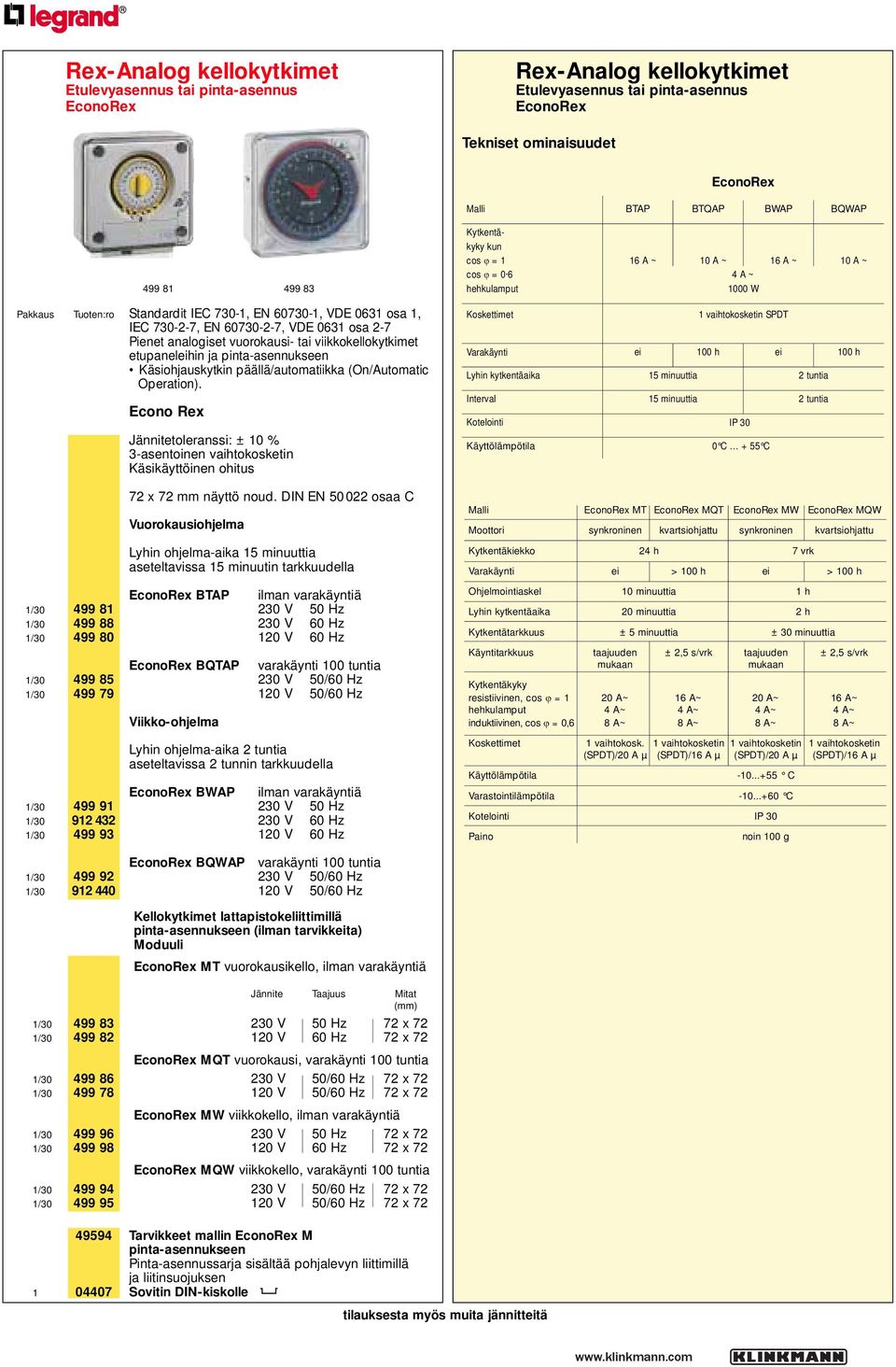

8 Rex-Analog kellokytkimet Etulevyasennus tai pinta-asennus EconoRex Rex-Analog kellokytkimet Etulevyasennus tai pinta-asennus EconoRex EconoRex Malli BTAP BTQAP BWAP BQWAP kun cos = 1 cos = 0 6 hehkulamput 16 A ~ 10 A ~ 16 A ~ 10 A ~ 4 A ~ 1000 W Pakkaus Tuoten:ro Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Pienet analogiset vuorokausi- tai viikkokellokytkimet etupaneleihin ja pinta-asennukseen Käsiohjauskytkin päällä/automatiikka (On/Automatic Operation). Econo Rex Jännitetoleranssi: ± 10 % 3-asentoinen vaihtokosketin Käsikäyttöinen ohitus Koskettimet Varakäynti yhin kytkentäaika Interval Kotelointi Käyttölämpötila 1 vaihtokosketin SPDT ei 100 h ei 100 h 15 minuuttia 2 tuntia 15 minuuttia 2 tuntia IP 30 0 C + 55 C 72 x 72 mm näyttö noud. DI E osaa C Vuorokausiohjelma yhin ohjelma-aika 15 minuuttia aseteltavissa 15 minuutin tarkkuudella EconoRex BTAP ilman varakäyntiä 1/ V 50 Hz 1/ V 60 Hz 1/ V 60 Hz EconoRex BQTAP varakäynti 100 tuntia 1/ V 50/60 Hz 1/ V 50/60 Hz Viikko-ohjelma yhin ohjelma-aika 2 tuntia aseteltavissa 2 tunnin tarkkuudella EconoRex BWAP ilman varakäyntiä 1/ V 50 Hz 1/ V 60 Hz 1/ V 60 Hz Malli EconoRex MT EconoRex MQT EconoRex MW EconoRex MQW Moottori synkroninen kvartsiohjattu synkroninen kvartsiohjattu Kytkentäkiekko 24 h 7 vrk Varakäynti ei > 100 h ei > 100 h Ohjelmointiaskel 10 minuuttia 1 h yhin kytkentäaika 20 minuuttia 2 h Kytkentätarkkuus ± 5 minuuttia ± 30 minuuttia Käyntitarkkuus taajuuden ± 2,5 s/vrk taajuuden ± 2,5 s/vrk mukaan mukaan resistiivinen, cos = 1 20 A~ 16 A~ 20 A~ 16 A~ hehkulamput 4 A~ 4 A~ 4 A~ 4 A~ induktiivinen, cos = 0,6 8 A~ 8 A~ 8 A~ 8 A~ Koskettimet 1 vaihtokosk. 1 vaihtokosketin 1 vaihtokosketin 1 vaihtokosketin (SPDT)/20 A µ (SPDT)/16 A µ (SPDT)/20 A µ (SPDT)/16 A µ Käyttölämpötila C Varastointilämpötila C Kotelointi IP 30 Paino noin 100 g EconoRex BQWAP varakäynti 100 tuntia 1/ V 50/60 Hz 1/ V 50/60 Hz Kellokytkimet lattapistokeliittimillä pinta-asennukseen (ilman tarvikkeita) Moduuli EconoRex MT vuorokausikello, ilman varakäyntiä Jännite Taajuus Mitat (mm) 1/ V 50 Hz 72 x 72 1/ V 60 Hz 72 x 72 EconoRex MQT vuorokausi, varakäynti 100 tuntia 1/ V 50/60 Hz 72 x 72 1/ V 50/60 Hz 72 x 72 EconoRex MW viikkokello, ilman varakäyntiä 1/ V 50 Hz 72 x 72 1/ V 60 Hz 72 x 72 EconoRex MQW viikkokello, varakäynti 100 tuntia 1/ V 50/60 Hz 72 x 72 1/ V 50/60 Hz 72 x Tarvikkeet mallin EconoRex M pinta-asennukseen Pinta-asennussarja sisältää pohjalevyn liittimillä ja liitinsuojuksen Sovitin DI-kiskolle

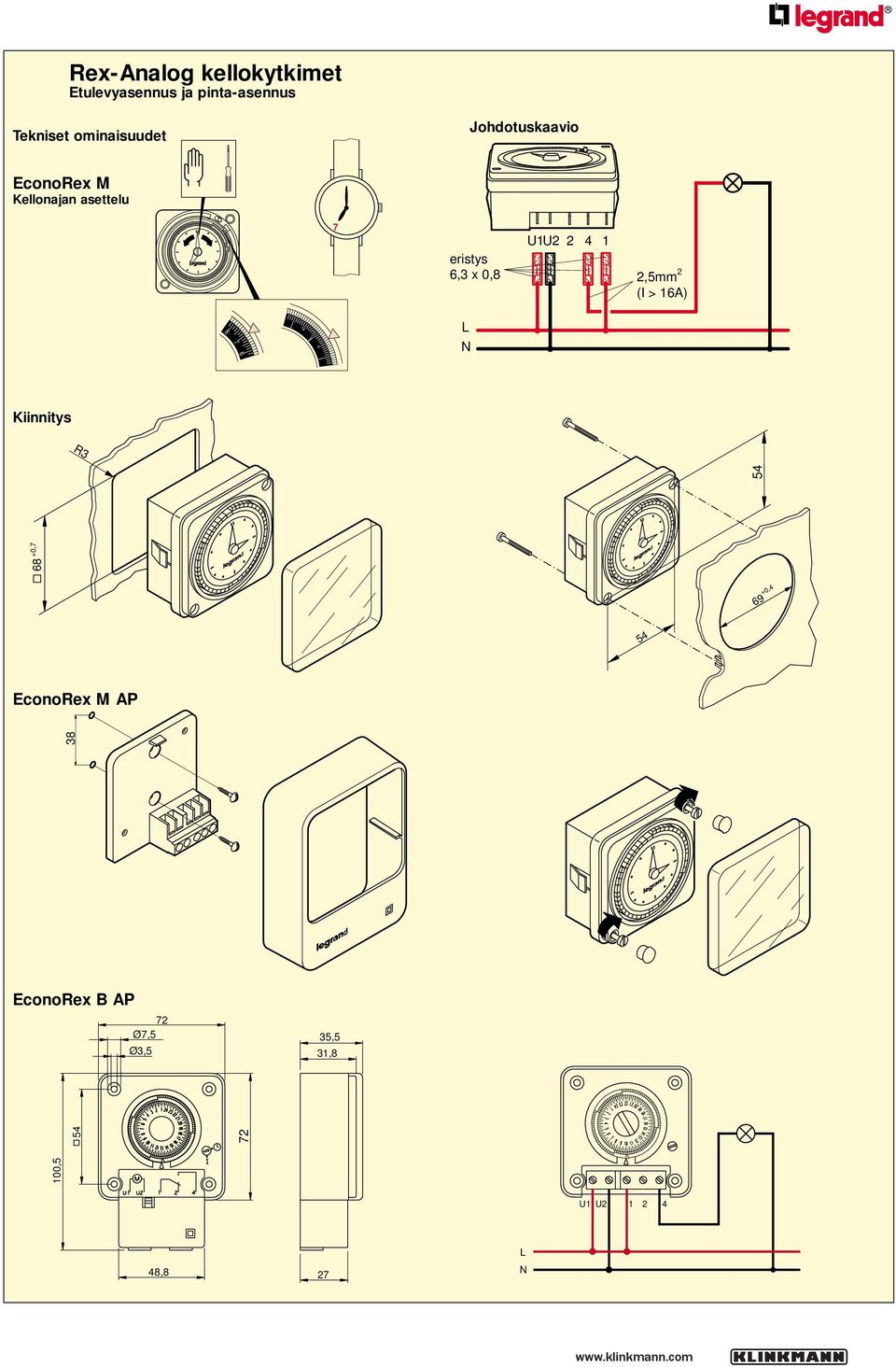

9 Rex-Analog kellokytkimet Etulevyasennus ja pinta-asennus EconoRex M Kellonajan asettelu 7 U1U eristys 6,3 x 0,8 2,5mm 2 (I > 16A) Kiinnitys R3 EconoRex M AP 72 Ø7,5 Ø3,5 35,5 31,8 100, , , EconoRex B AP U1 U ,8 27

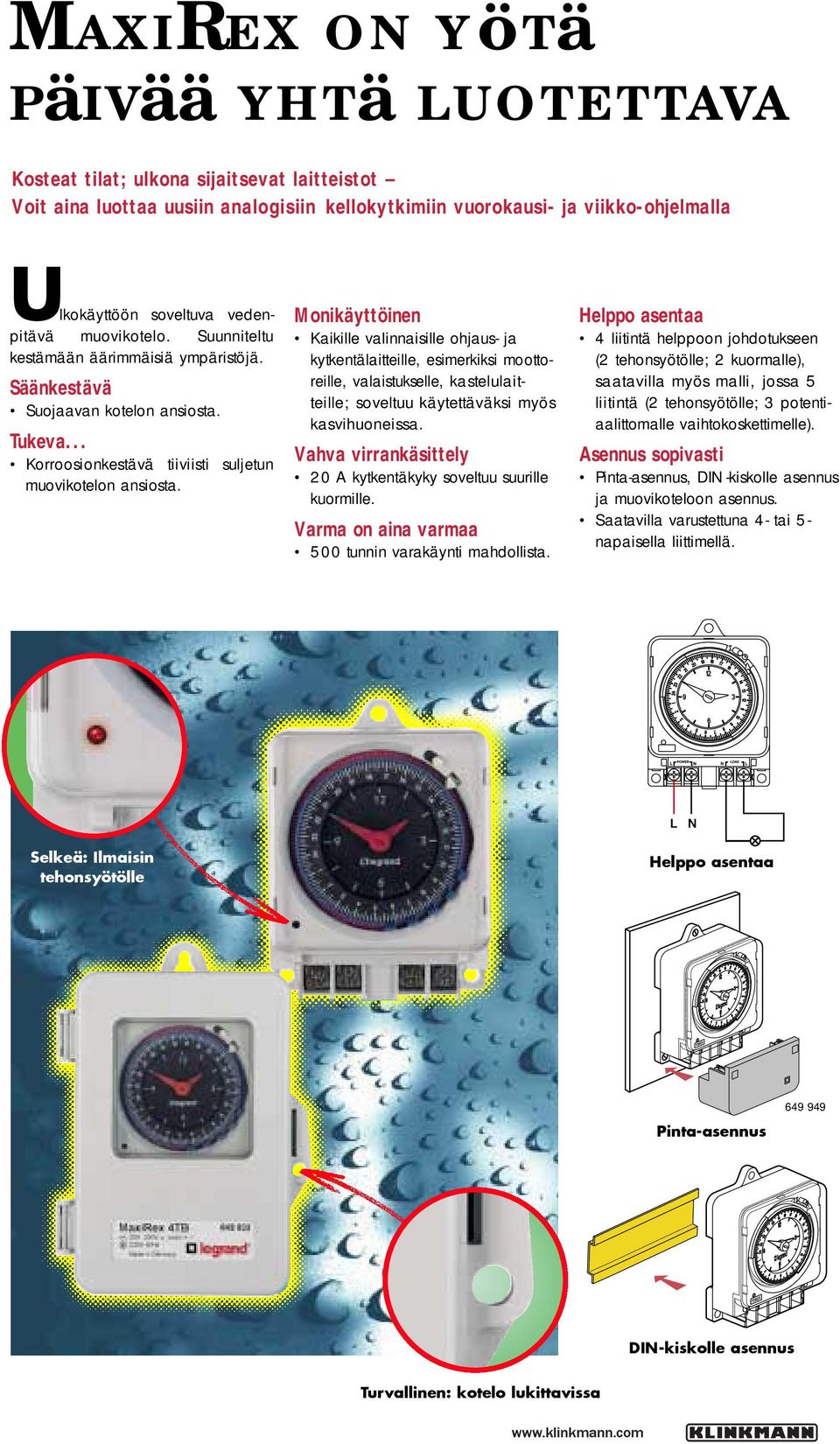

10 MaxiRex on yötä päivää yhtä luotettava Kosteat tilat; ulkona sijaitsevat laitteistot Voit aina luottaa uusiin analogisiin kellokytkimiin vuorokausi- ja viikko-ohjelmalla Ulkokäyttöön soveltuva vedenpitävä muovikotelo. Suunniteltu kestämään äärimmäisiä ympäristöjä. Säänkestävä Suojaavan kotelon ansiosta. Tukeva... Korroosionkestävä tiiviisti suljetun muovikotelon ansiosta. Monikäyttöinen Kaikille valinnaisille ohjaus- ja kytkentälaitteille, esimerkiksi moottoreille, valaistukselle, kastelulaitteille; soveltuu käytettäväksi myös kasvihuoneissa. Vahva virrankäsittely 20 A kytkentäkyky soveltuu suurille kuormille. Varma on aina varmaa 500 tunnin varakäynti mahdollista. Helppo asentaa 4 liitintä helppoon johdotukseen (2 tehonsyötölle; 2 kuormalle), saatavilla myös malli, jossa 5 liitintä (2 tehonsyötölle; 3 potentiaalittomalle vaihtokoskettimelle). Asennus sopivasti Pinta-asennus, DI-kiskolle asennus ja muovikoteloon asennus. Saatavilla varustettuna 4- tai 5- napaisella liittimellä. Selkeä: Ilmaisin tehonsyötölle Helppo asentaa Pinta-asennus DI-kiskolle asennus Turvallinen: kotelo lukittavissa

11 3 4 POWER POWER POWER OAD POWER Rex kellokytkimet Analogiset, asennus DI-kiskolle tai pinta-asennus MaxiRex UUSI! Rex kellokytkimet Analogiset, asennus DI-kiskolle tai pinta-asennus MaxiRex Malli MaxiRex4 MaxiRex5 Kanavia 1 1 cos = 1 20A~ 20A~ hehkulamput 4 A~ 4 A~ indukt. cos = 0,6 10 A~ 10 A~ Standardit U 9/7, IEC , E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7. Tukevat analogiset vuorokausi- tai viikko-ohjelmalla varustetut kellokytkimet, asennus DI-kiskolle, pinta-asennus tai asennus muovikoteloon (malli, jossa 4 liitintä) käsiohjauskytkimellä (päällä/automatiikka) viisareita voidaan siirtää eeen- ja taaksepäin Ohjelmointiaskel 10 min. vrk-ohjelmalla 10 min. vrk-ohjelmalla 1 h viikko-ohjelmalla 1 h viikko-ohjelmalla yhin asetteluaika 20 min. vrk-ohjelmalla 20 min. vrk-ohjelmalla 2 h viikko-ohjelmalla 2 h viikko-ohjelmalla Käyttölämpötila Kotelointi IP 53 IP 30 (muovikotelossa) MaxiRex, jossa 4 liitintä (sis. muovikotelon) MaxiRex 4TB vuorokausiohjelmalla, ilman varakäyntiä Pakkaus Tuotenumero Jännite Taajuus ) V 50 Hz ) V 60 Hz ) V 50 Hz *) V 60 Hz * * MaxiRex 4QTB vrk-ohjelmalla, 500 tunnin varakäynnillä ) V Hz ) V Hz MaxiRex 4QWB viikko-ohjelmalla, 500 h varakäynnillä ) V Hz * MaxiRex, jossa 4 liitintä (ilman muovikoteloa) , , , , ,5 MaxiRex 4T vuorokausiohjelmalla, ilman varakäyntiä Pakkaus Tuoten:ro Jännite Taajuus ) V 50 Hz ) V 60 Hz ) V 50 Hz *) V 60 Hz * * MaxiRex 4QT vuorokausiohjelmalla, 500 h varakäynnillä ) V Hz ) V Hz MaxiRex, jossa 5 liitintä MaxiRex 5T vuorokausiohjelmalla, ilman varakäyntiä Pakkaus Tuoten:ro Jännite Taajuus 1/ V 50 Hz 1/ V 60 Hz 1/ V 50 Hz 1/ V 60 Hz 2,5mm 2 (I > 16A) MaxiRex 5QT vuorokausiohjelmalla, 500 h varakäynnillä 1/ V Hz 1/ V Hz 72,4 6 40,7 MaxiRex 5QW viikko-ohjelmalla, 500 tunnin varakäynnillä 1/ V Hz 1/ V Hz Tarvikkeet Muovikotelo iitinsuojus mallit MaxiRex 4 ja 5 106,2 2,5mm 2 (I > 16A) ,5mm 2 (I > 16A) * ) pyynnöstä

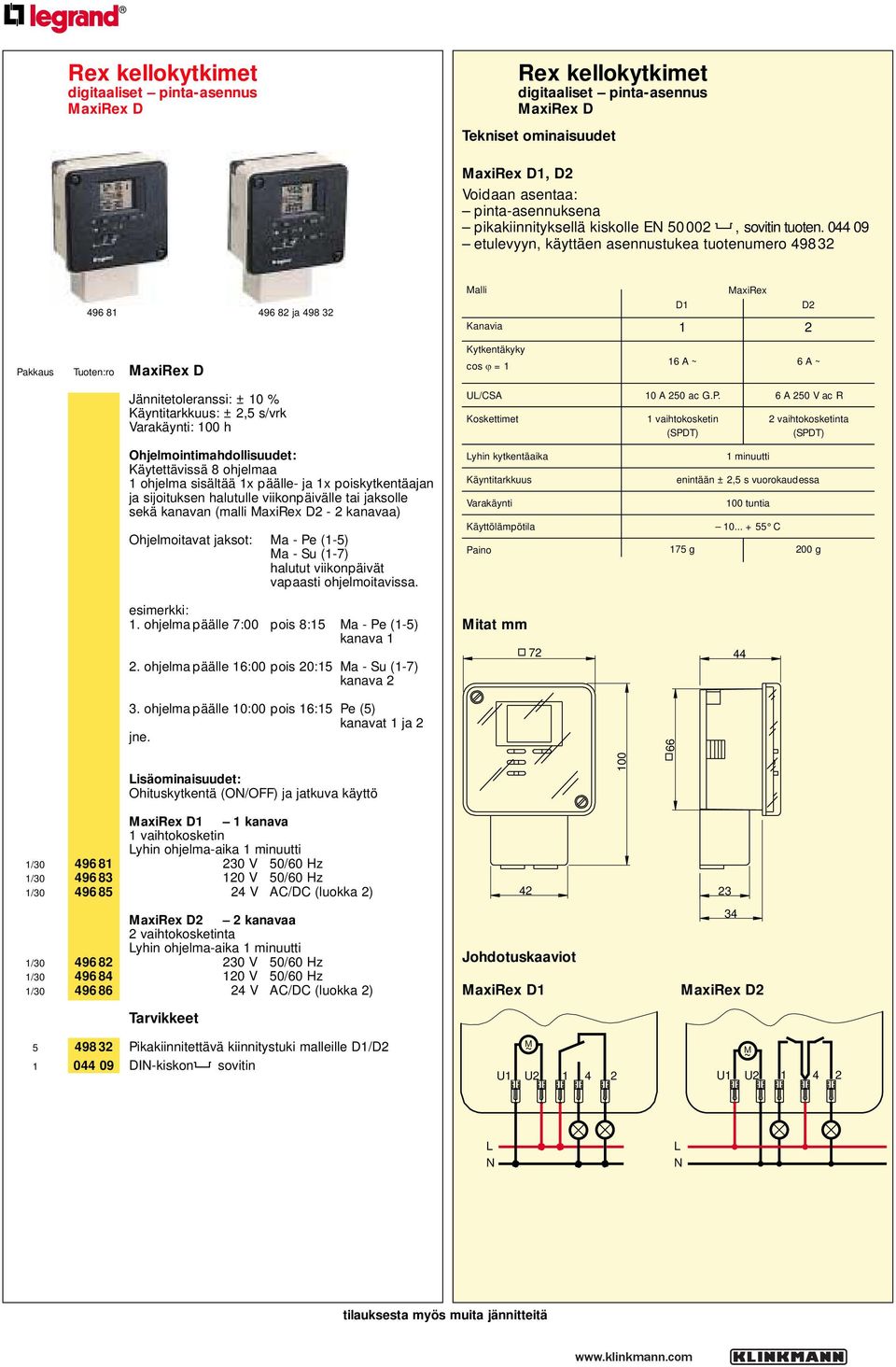

12 Rex kellokytkimet digitaaliset pinta-asennus MaxiRex D Rex kellokytkimet digitaaliset pinta-asennus MaxiRex D MaxiRex D1, D2 Voidaan asentaa: pinta-asennuksena pikakiinnityksellä kiskolle E 50002, sovitin tuoten etulevyyn, käyttäen asennustukea tuotenumero ja Pakkaus Tuoten:ro MaxiRex D Jännitetoleranssi: ± 10 % Käyntitarkkuus: ± 2,5 s/vrk Varakäynti: 100 h Ohjelmointimahdollisuudet: Käytettävissä 8 ohjelmaa 1 ohjelma sisältää 1x päälle- ja 1x poiskytkentäajan ja sijoituksen halutulle viikonpäivälle tai jaksolle sekä kanavan (malli MaxiRex D2-2 kanavaa) Ohjelmoitavat jaksot: Ma - Pe (1-5) Ma - Su (1-7) halutut viikonpäivät vapaasti ohjelmoitavissa. esimerkki: 1. ohjelma päälle 7:00 pois 8:15 Ma - Pe (1-5) kanava 1 2. ohjelma päälle 16:00 pois 20:15 Ma - Su (1-7) kanava 2 3. ohjelma päälle 10:00 pois 16:15 Pe (5) kanavat 1 ja 2 jne. Malli Kanavia cos = 1 U/CSA Koskettimet yhin kytkentäaika Käyntitarkkuus Varakäynti Käyttölämpötila Paino MaxiRex D1 D A ~ 6 A ~ 10 A 250 ac G.P. 6 A 250 V ac R 1 vaihtokosketin (SPDT) 1 minuutti 44 2 vaihtokosketinta (SPDT) enintään ± 2,5 s vuorokaudessa 100 tuntia C 175 g 200 g isäominaisuudet: Ohituskytkentä (O/OFF) ja jatkuva käyttö 100 MaxiRex D1 1 kanava 1 vaihtokosketin yhin ohjelma-aika 1 minuutti 1/ V 50/60 Hz 1/ V 50/60 Hz 1/ V AC/DC (luokka 2) MaxiRex D2 2 kanavaa 2 vaihtokosketinta yhin ohjelma-aika 1 minuutti 1/ V 50/60 Hz 1/ V 50/60 Hz 1/ V AC/DC (luokka 2) Tarvikkeet 42 t MaxiRex D MaxiRex D Pikakiinnitettävä kiinnitystuki malleille D1/D DI-kiskon sovitin U1 M ~ U U1 M ~ U

13 Etulevyasennus tai pinta-asennus Etulevyasennus tai pinta-asennus Malli d72/1 w72/1 w72/2 W72/1sn Kanavia Pakkaus Tuoten:ro Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7. Digitaalinen kellokytkin vuorokausi- tai viikkoohjelmalla etulevyasennukseen, pinta-asennukseen ja asennukseen DI-kiskolle. FACE - käyttöliittymä myös myös etulevyyn upotettaville malleille Varakäynti noin 20 h Ohjelmointiaskel 1 min. yhin kytkentäaika 1 min. Käyntitarkkuus ± 1 s/vrk resistiivinen, cos = 1 16 A~ hehkulamput 5 A~ induktiivinen, cos = 0,6 10 A~ Koskettimet 1 vaihtokosketin (SPDT) /16 A Ohjelmatapahtumia 4 / vrk / 20 / vrk 8 / vrk (O+OFF) vuorokaudessa kanava Käyttölämpötila C Kotelointi IP 20 8 / vrk Paino 173 g 178 g 204 g 182 g d72/1 vuorokausiohjelmalla, 1-kanavainen Jännite Taajuus V 50/60 Hz V 50/60 Hz V 50/60 Hz/DC w72/1 viikko-ohjelmalla, 1-kanavainen Jännite Taajuus V 50/60 Hz V 50/60 Hz V 50/60 Hz/DC Rex 2000 w72/2 viikko-ohjelmalla, 2-kanavainen Jännite Taajuus V 50/60 Hz V 50/60 Hz V 50/60 Hz/DC w72/1sn viikko-ohjelmalla, ohjaustulolla + hidastuksella,1-kanavainen Jännite Taajuus V 50/60 Hz V 50/60 Hz V 50/60 Hz/DC

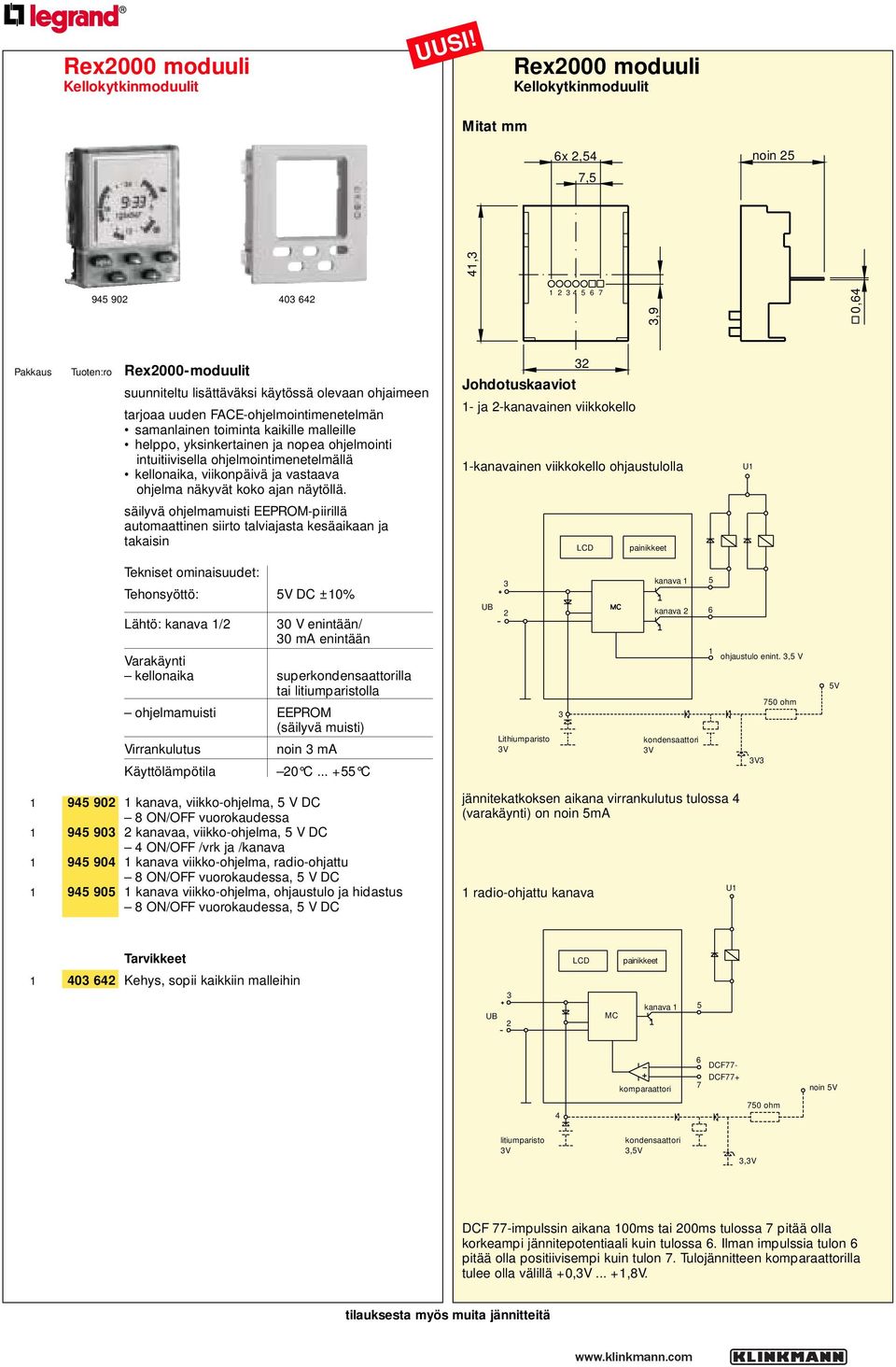

14 moduuli Kellokytkinmoduulit UUSI! moduuli Kellokytkinmoduulit 6x 2,54 7,5 noin 25 41, ,9 0,64 Pakkaus Tuoten:ro -moduulit suunniteltu lisättäväksi käytössä olevaan ohjaimeen tarjoaa uuden FACE-ohjelmointimenetelmän samanlainen toiminta kaikille malleille helppo, yksinkertainen ja nopea ohjelmointi intuitiivisella ohjelmointimenetelmällä kellonaika, viikonpäivä ja vastaava ohjelma näkyvät koko ajan näytöllä. säilyvä ohjelmamuisti EEPROM-piirillä automaattinen siirto talviajasta kesäaikaan ja takaisin 32 t 1- ja 2-kanavainen viikkokello 1-kanavainen viikkokello ohjaustulolla CD painikkeet U1 : Tehonsyöttö: 5V DC ±10% ähtö: kanava 1/2 30 V enintään/ 30 ma enintään UB 3 2 kanava 1 kanava Varakäynti kellonaika superkondensaattorilla tai litiumparistolla ohjelmamuisti EEPROM (säilyvä muisti) Virrankulutus noin 3 ma Käyttölämpötila 20 C C ithiumparisto 3V 3 kondensaattori 3V 1 ohjaustulo enint. 3,5 V 750 ohm 3V3 5V kanava, viikko-ohjelma, 5 V DC 8 O/OFF vuorokaudessa kanavaa, viikko-ohjelma, 5 V DC 4 O/OFF /vrk ja /kanava kanava viikko-ohjelma, radio-ohjattu 8 O/OFF vuorokaudessa, 5 V DC kanava viikko-ohjelma, ohjaustulo ja hidastus 8 O/OFF vuorokaudessa, 5 V DC jännitekatkoksen aikana virrankulutus tulossa 4 (varakäynti) on noin 5mA 1 radio-ohjattu kanava U1 Tarvikkeet CD painikkeet Kehys, sopii kaikkiin malleihin UB 3 2 MC kanava 1 5 komparaattori 6 7 DCF77- DCF77+ noin 5V ohm litiumparisto 3V kondensaattori 3,5V 3,3V DCF 77-impulssin aikana 100ms tai 200ms tulossa 7 pitää olla korkeampi jännitepotentiaali kuin tulossa 6. Ilman impulssia tulon 6 pitää olla positiivisempi kuin tulon 7. Tulojännitteen komparaattorilla tulee olla välillä +0,3V... +1,8V.

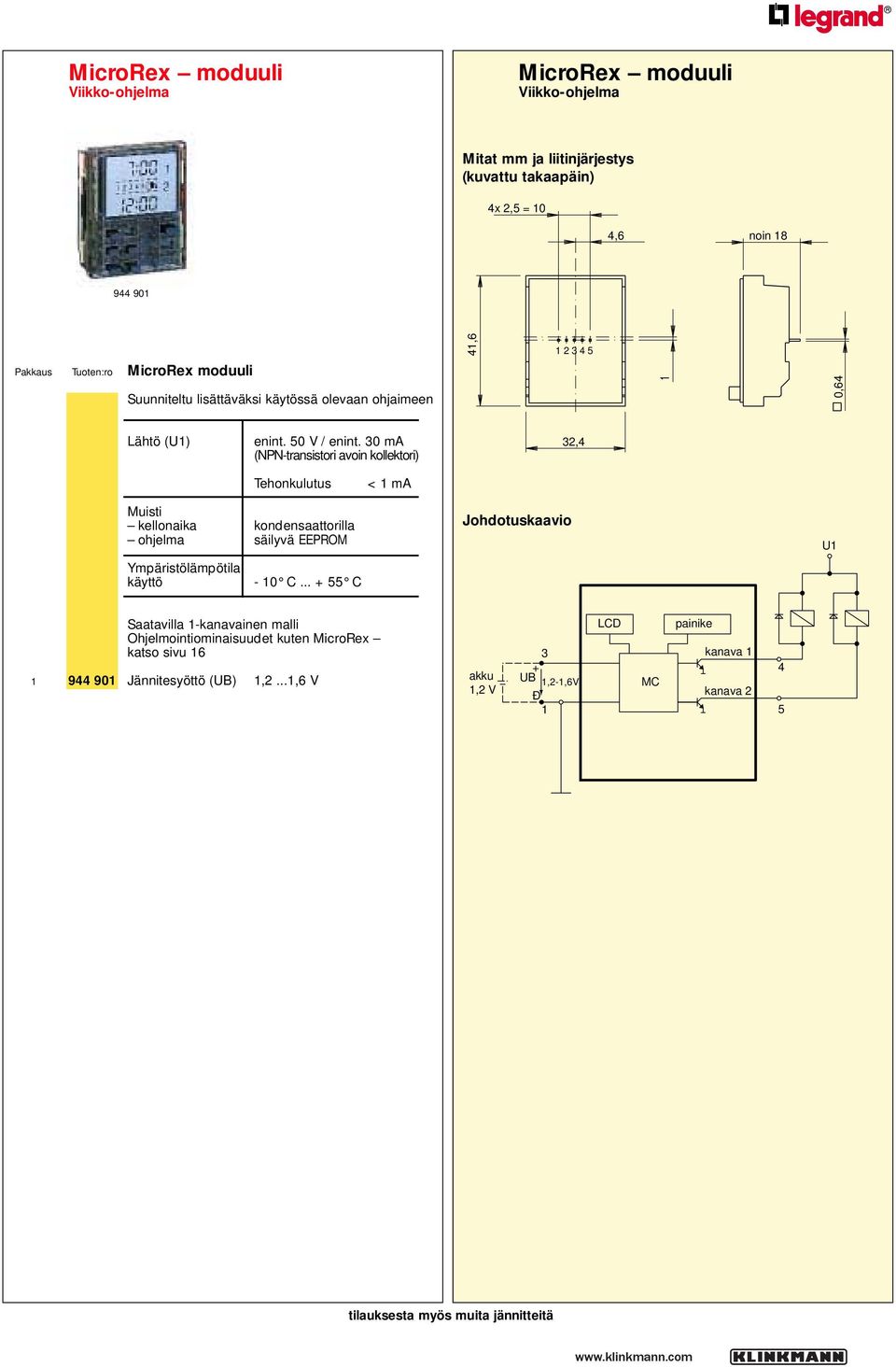

15 MicroRex moduuli Viikko-ohjelma MicroRex moduuli Viikko-ohjelma ja liitinjärjestys (kuvattu takaapäin) 4x 2,5 = 10 4,6 noin Pakkaus Tuoten:ro MicroRex moduuli Suunniteltu lisättäväksi käytössä olevaan ohjaimeen 41, ,64 ähtö (U1) enint. 50 V / enint. 30 ma (P-transistori avoin kollektori) 32,4 Tehonkulutus < 1 ma Muisti kellonaika kondensaattorilla ohjelma säilyvä EEPROM Ympäristölämpötila käyttö - 10 C C U1 Saatavilla 1-kanavainen malli Ohjelmointiominaisuudet kuten MicroRex katso sivu Jännitesyöttö (UB) 1,2...1,6 V akku 1,2 V 3 + UB 1,2-1,6V Ð 1 CD MC painike kanava 1 kanava 2 4 5

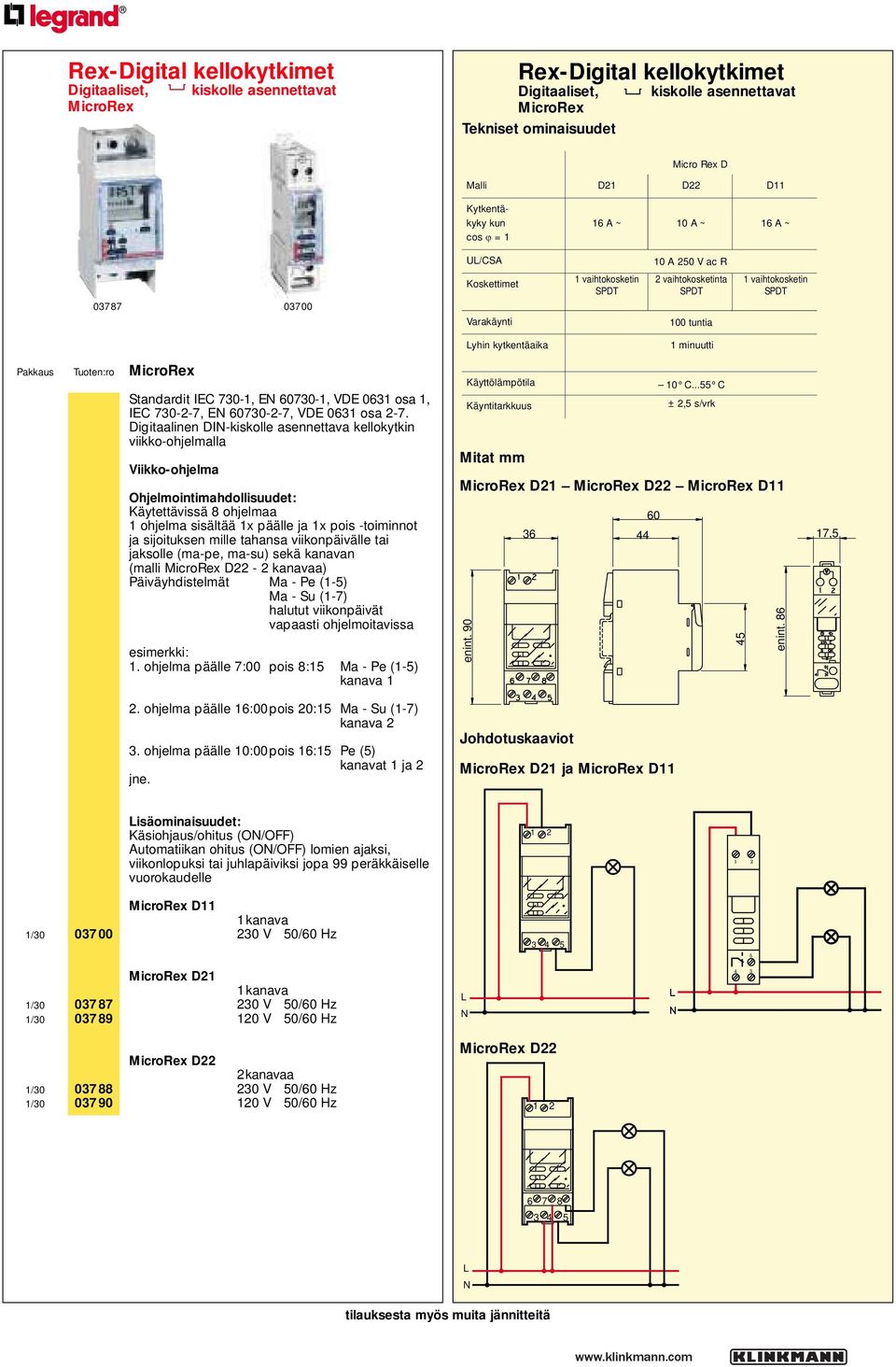

16 Digitaaliset, MicroRex kiskolle asennettavat Digitaaliset, MicroRex kiskolle asennettavat Micro Rex D Malli D21 D22 D11 kun cos = 1 16 A ~ 10 A ~ 16 A ~ U/CSA 10 A 250 V ac R Koskettimet Varakäynti 1 vaihtokosketin SPDT 2 vaihtokosketinta SPDT 100 tuntia 1 vaihtokosketin SPDT yhin kytkentäaika 1 minuutti Pakkaus Tuoten:ro MicroRex Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7. Digitaalinen DI-kiskolle asennettava kellokytkin viikko-ohjelmalla Viikko-ohjelma Ohjelmointimahdollisuudet: Käytettävissä 8 ohjelmaa 1 ohjelma sisältää 1x päälle ja 1x pois -toiminnot ja sijoituksen mille tahansa viikonpäivälle tai jaksolle (ma-pe, ma-su) sekä kanavan (malli MicroRex D22-2 kanavaa) Päiväyhdistelmät Ma - Pe (1-5) Ma - Su (1-7) halutut viikonpäivät vapaasti ohjelmoitavissa esimerkki: 1. ohjelma päälle 7:00 pois 8:15 Ma - Pe (1-5) kanava 1 2. ohjelma päälle 16:00pois 20:15 Ma - Su (1-7) kanava 2 3. ohjelma päälle 10:00pois 16:15 Pe (5) kanavat 1 ja 2 jne. Käyttölämpötila 10 C...55 C Käyntitarkkuus ± 2,5 s/vrk MicroRex D21 MicroRex D22 MicroRex D enint. 90 enint. 86 t MicroRex D21 ja MicroRex D11 17,5 isäominaisuudet: Käsiohjaus/ohitus (O/OFF) Automatiikan ohitus (O/OFF) lomien ajaksi, viikonlopuksi tai juhlapäiviksi jopa 99 peräkkäiselle vuorokaudelle MicroRex D11 1kanava 1/ V 50/60 Hz MicroRex D21 1kanava 1/ V 50/60 Hz 1/ V 50/60 Hz MicroRex D22 2kanavaa 1/ V 50/60 Hz 1/ V 50/60 Hz MicroRex D

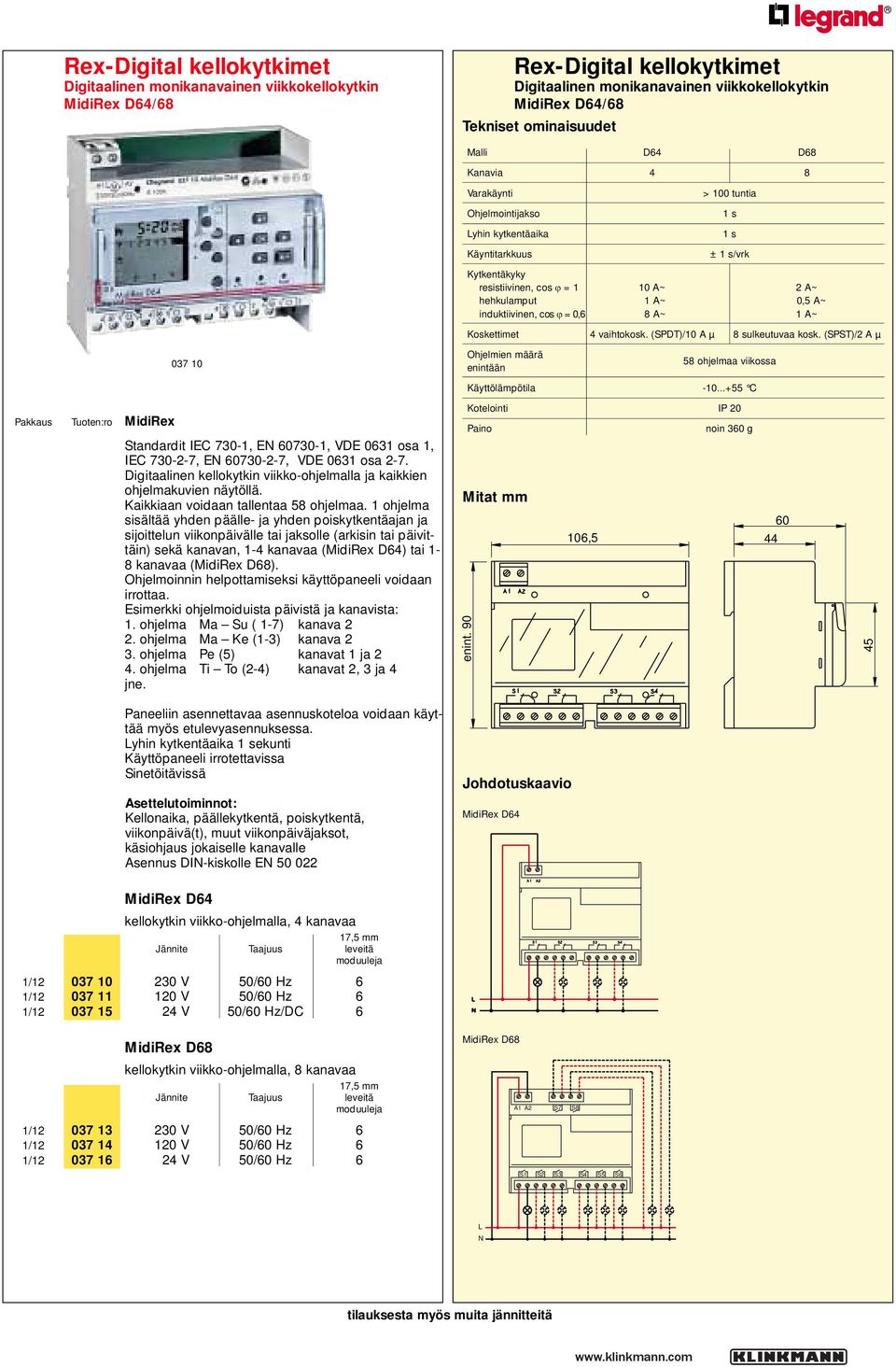

17 Digitaalinen monikanavainen viikkokellokytkin MidiRex D64/68 Digitaalinen monikanavainen viikkokellokytkin MidiRex D64/68 Malli D64 D68 Kanavia 4 8 Varakäynti Ohjelmointijakso yhin kytkentäaika Käyntitarkkuus > 100 tuntia 1 s 1 s ± 1 s/vrk resistiivinen, cos = 1 10 A~ 2 A~ hehkulamput 1 A~ 0,5 A~ induktiivinen, cos = 0,6 8 A~ 1 A~ Koskettimet 4 vaihtokosk. (SPDT)/10 A µ 8 sulkeutuvaa kosk. (SPST)/2 A µ Ohjelmien määrä enintään 58 ohjelmaa viikossa Käyttölämpötila C Pakkaus Tuoten:ro MidiRex Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7. Digitaalinen kellokytkin viikko-ohjelmalla ja kaikkien ohjelmakuvien näytöllä. Kaikkiaan voidaan tallentaa 58 ohjelmaa. 1 ohjelma sisältää yhden päälle- ja yhden poiskytkentäajan ja sijoittelun viikonpäivälle tai jaksolle (arkisin tai päivittäin) sekä kanavan, 1-4 kanavaa (MidiRex D64) tai 1-8 kanavaa (MidiRex D68). Ohjelmoinnin helpottamiseksi käyttöpaneeli voidaan irrottaa. Esimerkki ohjelmoiduista päivistä ja kanavista: 1. ohjelma Ma Su ( 1-7) kanava 2 2. ohjelma Ma Ke (1-3) kanava 2 3. ohjelma Pe (5) kanavat 1 ja 2 4. ohjelma Ti To (2-4) kanavat 2, 3 ja 4 jne. Kotelointi IP 20 Paino noin 360 g 106,5 enint Paneeliin asennettavaa asennuskoteloa voidaan käyttää myös etulevyasennuksessa. yhin kytkentäaika 1 sekunti Käyttöpaneeli irrotettavissa Sinetöitävissä Asettelutoiminnot: Kellonaika, päällekytkentä, poiskytkentä, viikonpäivä(t), muut viikonpäiväjaksot, käsiohjaus jokaiselle kanavalle Asennus DI-kiskolle E MidiRex D64 MidiRex D64 kellokytkin viikko-ohjelmalla, 4 kanavaa 1/ V 50/60 Hz 6 1/ V 50/60 Hz 6 1/ V 50/60 Hz/DC 6 MidiRex D68 MidiRex D68 kellokytkin viikko-ohjelmalla, 8 kanavaa A1 A2 S7 S8 1/ V 50/60 Hz 6 1/ V 50/60 Hz 6 1/ V 50/60 Hz 6 S1 S2 S3 S4 S5 S6

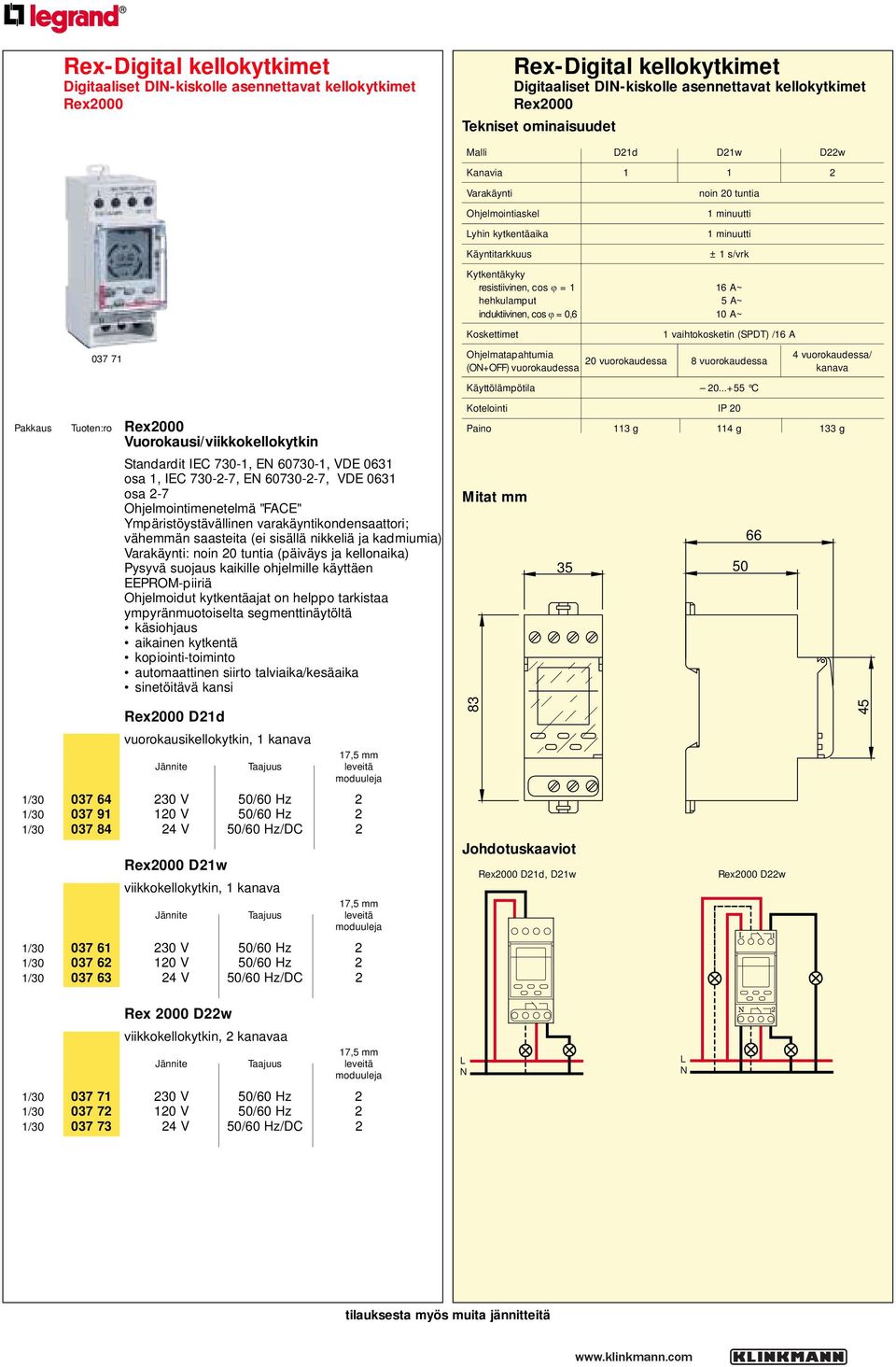

18 Digitaaliset DI-kiskolle asennettavat kellokytkimet Digitaaliset DI-kiskolle asennettavat kellokytkimet Malli D21d D21w D22w Kanavia Pakkaus Tuoten:ro Vuorokausi/viikkokellokytkin Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Ohjelmointimenetelmä "FACE" Ympäristöystävällinen varakäyntikondensaattori; vähemmän saasteita (ei sisällä nikkeliä ja kadmiumia) Varakäynti: noin 20 tuntia (päiväys ja kellonaika) Pysyvä suojaus kaikille ohjelmille käyttäen EEPROM-piiriä Ohjelmoidut kytkentäajat on helppo tarkistaa ympyränmuotoiselta segmenttinäytöltä käsiohjaus aikainen kytkentä kopiointi-toiminto automaattinen siirto talviaika/kesäaika sinetöitävä kansi D21d vuorokausikellokytkin, 1 kanava 1/ V 50/60 Hz 2 1/ V 50/60 Hz 2 1/ V 50/60 Hz/DC 2 D21w viikkokellokytkin, 1 kanava 1/ V 50/60 Hz 2 1/ V 50/60 Hz 2 1/ V 50/60 Hz/DC 2 Varakäynti noin 20 tuntia Ohjelmointiaskel 1 minuutti yhin kytkentäaika 1 minuutti Käyntitarkkuus ± 1 s/vrk resistiivinen, cos = 1 16 A~ hehkulamput 5 A~ induktiivinen, cos = 0,6 10 A~ Koskettimet 1 vaihtokosketin (SPDT) /16 A Ohjelmatapahtumia 4 vuorokaudessa/ (O+OFF) vuorokaudessa 20 vuorokaudessa 8 vuorokaudessa kanava Käyttölämpötila C Kotelointi IP 20 Paino 113 g 114 g 133 g t D21d, D21w 50 D22w 66 1 Rex 2000 D22w viikkokellokytkin, 2 kanavaa 1/ V 50/60 Hz 2 1/ V 50/60 Hz 2 1/ V 50/60 Hz/DC 2 2

19 Digital DI-kiskolle asennettavat kellokytkimet Digitaaliset DI-kiskolle asennettavat kellokytkimet Malli D21i Kanavia 1 Varakäynti Ohjelmointiaskel yhin kytkentäaika Käyntitarkkuus noin 20 tuntia 1 sekunti 1 sekunti ± 1 s/vrk resistiivinen, cos = 1 16 A~ hehkulamput 5 A~ induktiivinen, cos = 0,6 10 A~ Koskettimet 1 vaihtokosketin (SPDT) /16 A Pakkaus Tuoten:ro Impulssikellokytkin viikko-ohjelmalla Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 FACE-ohjelmointimenetelmä Ympäristöystävällinen varakäyntikondensaattori; vähemmän saastetta (ei sisällä nikkeliä ja kadmiumia) Varakäynti: noin 20 tuntia päiväykselle ja kellonajalle Pysyvä tallennus kaikille ohjelmille säilyvällä EEPROM-piirillä Ohjelmoidut kytkentäajat on helppo nähdä yhdellä silmäyksellä ympyränmuotoiselta segmenttinäytöltä käsiohjaus aikainen kytkentä impulssiaika 1 s 23 min. 59 s kopiointitoiminto automaattinen siirto talviaika/kesäaika sinetöitävä kansi D21i Impulssikellokytkin viikko-ohjelmalla 1/ V 50/60 Hz 2 1/ V 50/60 Hz 2 1/ V 50/60 Hz/DC 2 Päällekytkentäaikoja (O) 16 vuorokaudessa Käyttölämpötila C Kotelointi IP 20 Paino 114 g D21i Toimintakaavio 8.00 h 8. h impulssiaika impulssiaika Aika 1. käynnistysaika 2. katkaisuaika

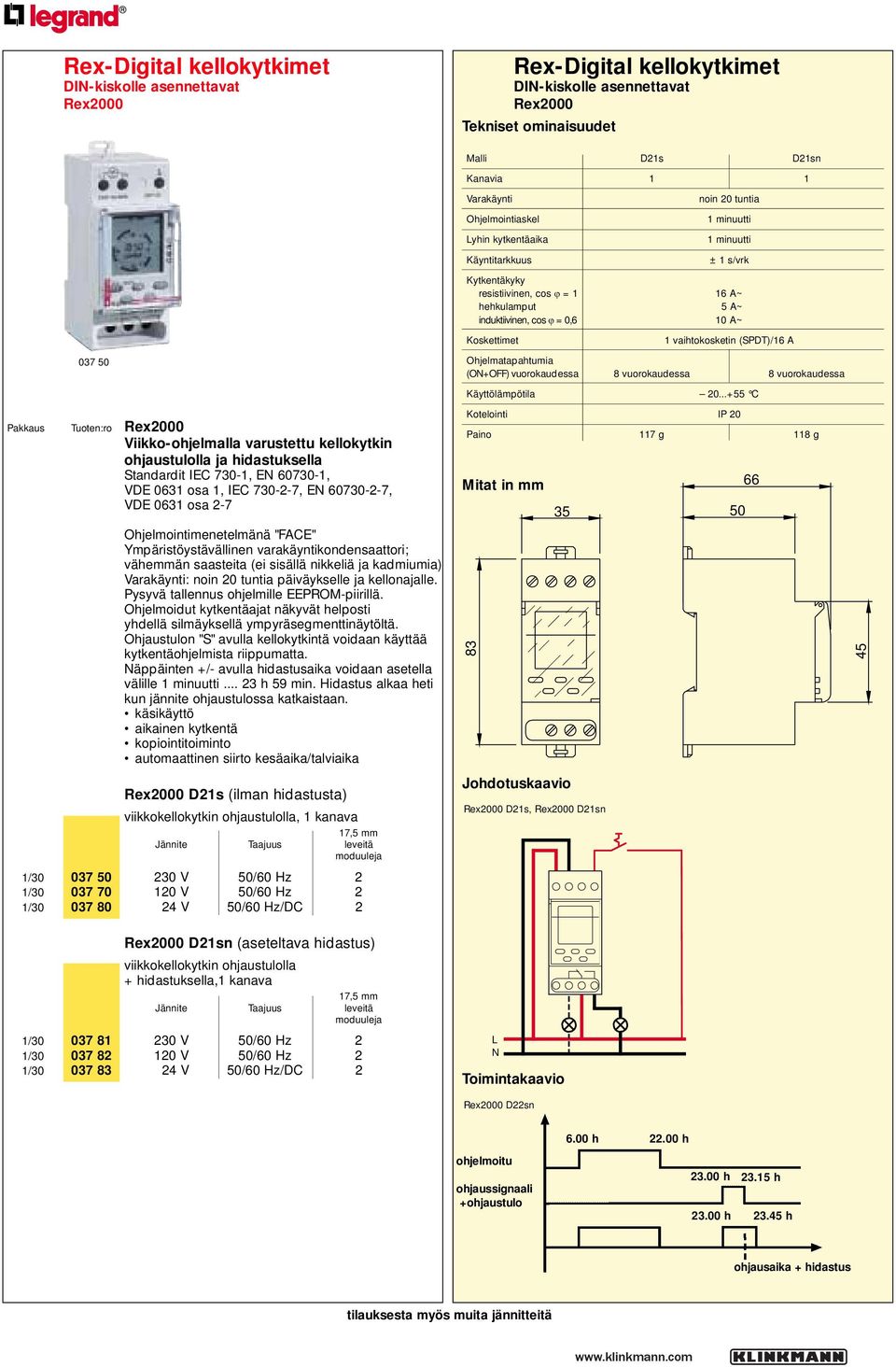

20 DI-kiskolle asennettavat DI-kiskolle asennettavat Malli D21s D21sn Kanavia 1 1 Varakäynti Ohjelmointiaskel yhin kytkentäaika Käyntitarkkuus noin 20 tuntia 1 minuutti 1 minuutti ± 1 s/vrk resistiivinen, cos = 1 16 A~ hehkulamput 5 A~ induktiivinen, cos = 0,6 10 A~ Koskettimet 1 vaihtokosketin (SPDT)/16 A Ohjelmatapahtumia (O+OFF) vuorokaudessa 8 vuorokaudessa 8 vuorokaudessa Pakkaus Tuoten:ro Viikko-ohjelmalla varustettu kellokytkin ohjaustulolla ja hidastuksella Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Ohjelmointimenetelmänä "FACE" Ympäristöystävällinen varakäyntikondensaattori; vähemmän saasteita (ei sisällä nikkeliä ja kadmiumia) Varakäynti: noin 20 tuntia päiväykselle ja kellonajalle. Pysyvä tallennus ohjelmille EEPROM-piirillä. Ohjelmoidut kytkentäajat näkyvät helposti yhdellä silmäyksellä ympyräsegmenttinäytöltä. Ohjaustulon "S" avulla kellokytkintä voidaan käyttää kytkentäohjelmista riippumatta. äppäinten +/- avulla hidastusaika voidaan asetella välille 1 minuutti h 59 min. Hidastus alkaa heti kun jännite ohjaustulossa katkaistaan. käsikäyttö aikainen kytkentä kopiointitoiminto automaattinen siirto kesäaika/talviaika D21s (ilman hidastusta) viikkokellokytkin ohjaustulolla, 1 kanava 1/ V 50/60 Hz 2 1/ V 50/60 Hz 2 1/ V 50/60 Hz/DC 2 Käyttölämpötila C Kotelointi IP 20 Paino 117 g 118 g Mitat in mm D21s, D21sn D21sn (aseteltava hidastus) viikkokellokytkin ohjaustulolla + hidastuksella,1 kanava 1/ V 50/60 Hz 2 1/ V 50/60 Hz 2 1/ V 50/60 Hz/DC 2 Toimintakaavio D22sn 6.00 h h ohjelmoitu ohjaussignaali +ohjaustulo h h h 23. h ohjausaika + hidastus

21 DI-kiskolle asennettavat Pakkaus Tuoten:ro. Yksikanavainen radio-ohjattu kellokytkin Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 FACE-ohjelmointimenetelmä Ympäristöystävällinen varakäyntikondensaattori; vähemmän saastetta (ei sisällä nikkeliä ja kadmiumia) Sisältää tehonsyötön antennille. Varakäynti: noin 10 minuuttia viikonpäivälle ja kellonajalle. Pysyvä tallennus kaikille ohjelmille säilyvällä EEPROM-piirillä Ohjelmoidut kytkentäajat on helppo nähdä yhdellä silmäyksellä ympyränmuotoiselta segmenttinäytöltä käsiohjaus aikainen kytkentä kopiointitoiminto automaattinen siirto talviaika/kesäaika sinetöitävä kansi DI-kiskolle asennettavat Malli D21f Kanavia 1 Varakäynti noin 10 min. Ohjelmointiaskel 1 min. yhin kytkentäaika 1 min. Käyntitarkkuus radio controlled resistiivinen, cos = 1 16 A~ hehkulamput 5 A~ induktiivinen, cos = 0,6 10 A~ Koskettimet Ohjelmia vuorokaudessa (O/OFF) enintään 1 vaihtokosketin (SPDT)/16 A 8 vuorokaudessa Käyttölämpötila C Kotelointi IP 20 Paino 151 g D21f viikkokellokytkin, radio-ohjattu, 1 kanava sisältää antennin 1/ V 50/60 Hz 2 83 D21f (ilman antennia) viikkokellokytkin, radio-ohjattu, 1 kanava 1/ V 50/60 Hz 2 DCF 77 -radiosignaalin vastaanotto 1500 km Frankfurt radioantenni DCF 77 radion antenni IP 54, sopii malleihin D21f, D21 Master ja D41 Astro, ED-näyttö, suurin johtimen pituus 30 m. Mitat: Jännitesyöttö korkeus/ kellokytkimeltä halkaisija V 46/108mm D21f antenni Frankfurt/Main

22 DI-kiskolle asennettavat DI-kiskolle asennettavat Malli D41 Astro D42 Astro Kanavia Pakkaus Tuoten:ro Astronominen hämäräkytkin Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7. Ohjelmointimenetelmä "FACE" askee Auringon nousu- ja laskuajat perustuen aseteltuihin arvoihin (päiväys, kellonaika, leveyspiiri). Varakäynti 6 vuotta Ohjelmointiaskel 1 minuutti yhin kytkentäaika 1 minuutti Käyntitarkkuus ± 1 s/vrk resistiivinen, cos = 1 16 A~ hehkulamput 10 A~ induktiivinen, cos = 0,6 4 A~ Koskettimet 1 vaihtokosketin (SPDT)/16 A 2 vaihtokosketinta (SPDT)/16 A Ohjelmatapahtumia 1 (O+OFF) vuorokaudessa Käyttölämpötila C Kotelointi IP 20 Paino 284 g 295 g Maailmanlaajuisesti! Kytkentä hämärän tulon mukaan ilman valoisuusanturia. Sisäänrakennettu tehonsyöttöpiiri - radio-ohjatulle antennille (antenni on lisävaruste, tilataan erikseen). Energiaa voidaan säästää ohjelmoimalla yöksi käyttökatkos. Ohjelmoidut kytkentäajat näet helposti yhdellä vilkaisulla pyöreältä segmenttinäytöltä. Päälle- ja poiskytkentäajat ovat tarkasti aseteltavissa välillä ±60 minuuttia. Ohjaustulo "S" antaa mahdollisuuden kellokytkimen käyttöön riippumatta kytkentäohjelmasta. käsiohjaus (ohitus) taustavalaisu päästöjä vähentävä litiumparisto automaattinen siirto kesäaika/talviaika DCF77 radiosignaalin vastaanottovalmius (sisältää jännitesyötön antennille) sinetöitävä kansi Säästöä: hämärävalokytkimelle ei tarvitse vetää johdotuksia erikseen D41 Astro 1 kanava 1/ V 50/60 Hz 4 1/ V 50/60 Hz 4 1/ V 50/60 Hz 4 D41 Astro antenni UUSI! D42 Astro 2 kanavaa 1/ V 50/60 Hz 4 1/ V 50/60 Hz 4 M ~ S DCF 250V~ eristys valinnainen Frankfurt/Main

23 AstroRex tulevaisuuden valonohjausjärjestelmä Uusi digitaalinen AstroRex tarjoaa tarkan ohjauksen valaistukselle auringonlaskun ja auringonnousun ajan mukaan pienikokoisessa neljän moduulimitan kotelossa. Erittäin helposti, ilman erillistä valoisuusanturia. AstroRex 2000 edustaa egrandin kellokytkimien uutta sukupolvea, joka tarjoaa loistavat käyttöominaisuudet mahdollisimman helpolla asennuksella, jonka voi tehdä Erittäin helppo asentaa Selkeästi jaoteltu näyttö ympyräsegmenttikuviolla yhtä hyvin sähköasentaja kuin loppukäyttäjäkin. Kun pituus- ja leveyspiirit, kellonaika ja päiväys on asetettu, AstroRex laskee automaattisesti auringonnousun ja auringonlaskun ajat koko vuodelle. Kaikkialla maailmassa. Valaistuksen ohjaus on siten tarkkaa ilman ulkoista valoisuusanturia. Tämä nopeuttaa asennusta ja vähentää tarvittavien kaapelointien ja läpivientien kustannuksia. Säästät energiaa kun sinulla on AstroRex Valaistus voidaan ohjelmoida pois päältä yöllä ja kytkeä päälle taas tarvittaessa. OHJEMOITIESIMERKKI 18 h Valaistus päällä koko yön ajan 2. Keskellä yötä valot sammutettu 3. Valot sammutettu yöllä, ohjauskosketin käytössä (+/- = päälle- ja poiskytkentäaikoja voidaan siirtää taakse/eteenpäin +/- 60 minuuttia) Helppoa ohjelmointia FACE-menetelmällä Eräs AstroRex-mallin ominaisimmista piirteistä on FACE uudenaikaisin ohjelmointitapa. Kuten hyvissä PC-ohjelmissa, FACEn intuitiivinen valikko-ohjaus johdattaa sinua ohjelman teossa askel kerrallaan. Julkisten rakennusten valaisu Helppokäyttöiseen FACE-ohjelmointiin tarvitaan vain 5 painiketta äyteikkunat Valomainokset

24 DI-kiskolle asennettavat DI-kiskolle asennettavat Malli D21 Master D22 Slave Master Slave...n Pakkaus Tuoten:ro Master/Slave Monikanavainen radio-ohjattu kellokytkin Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Ohjelmointimenetelmänä intuitiivinen "FACE" Ympäristöystävällinen varakäyntikondensaattori; vähemmän saasteita (ei sisällä nikkeliä ja kadmiumia) Sisäänrakennettu tehonsyöttö antennille. Varakäynti: noin 10 minuuttia viikonpäivälle ja kellonajalle. Pysyvästi suojatut ohjelmat EEPROMpiiriä käyttämällä Yhdistämällä slave-kellokytkimiä master-kellokytkimeen voidaan rakentaa monikanavainen radioohjattu kellokytkin halutulla määrällä kanavia. Master-kellokytkin synkronoi viikonpäivän ja kellonajan kaikille siihen liitetyille slave-kellokytkimille. Ohjelmoidut kytkentäajat näkee helposti yhdellä vilkaisulla pyöreältä segmenttinäytöltä käsikäyttö aikainen kytkentä kopiointitoiminto automaattinen siirto talviaika/kesäaika sinetöitävä kansi Kanavia 1 2 Varakäynti noin 10 minuuttia Ohjelmointiaskel 1 minuutti yhin kytkentäaika 1 minuutti Käyntitarkkuus radio-ohjattu resistiivinen, cos = 1 16 A~ 2 x 10 A~ hehkulamput 5 A~ 2 x 5 A~ induktiivinen, cos = 0,6 10 A~ 2 x 10 A~ Koskettimet 1 vaihtokosketin (SPDT)/16 A 2 vaihtokosketinta (SPDT)/10 A Ohjelmatapahtumia vuorokaudessa (O+OFF) 8 ohjelmaa vuorokaudessa 4 vuorokaudessa/kanava Käyttölämpötila C Kotelointi IP 20 Paino 148 g 130 g D21 Master Master-kellokytkin (radio-ohjattu/viikko-ohjelma), 1 kanava 1/ V 50/60 Hz 2 D22 Slave Slave-kellokytkin (radio-ohjattu/viikko-ohjelma), 2 kanavaa 1/ V 50/60 Hz 2 D21 Master/Slave 250V~ eristys antenni Frankfurt/Main antenni + 1 DCF 77 radion antenni IP 54, sopii malleihin D21f, D21 Master ja D41 Astro, ED-näyttö, suurin johtimen pituus 30 m. Mitat: Jännitesyöttö korkeus/ kellokytkimeltä halkaisija V 46/108 mm IR 2 n...

25 Rex hämäräkytkimet digitaaliset DI-kiskolle asennettavat Microux D / uxorex Rex hämäräkytkimet digitaaliset DI-kiskolle asennettavat Microux D / uxorex Malli Microux D Plexo D-55 Tuotenumero Käyttölämpötila 10 C + 55 C 20 C + 60 C Kotelointi IP 20 IP Pakkaus Tuoten:ro Microux D Mukana valoherkkä anturi koteloituna säänkestävään Plexo-koteloon IP 55 Ohjaa laitteita (valaistusta) valon määrän ja kellonajan mukaan Syöttöjännite: 230 V ± 10 % 50/60 Hz Kellokytkimen käyntitarkkuus: ± 2,5 s/vrk. 100 tunnin varakäynnillä Viikko-ohjelma (digitaalinen) Ohjelmointimahdollisuudet: Käytettävissä 8 ohjelmaa 1 ohjelma sisältää 1x päälle- ja 1x poiskytkentäajan ja sijoituksen viikonpäivälle tai jaksolle Jaksot: Ma - Pe (1-5) Ma - Su (1-7) halutut viikonpäivät vapaasti ohjelmoitavissa. esimerkki: 1. ohjelma päälle 7:00 pois 8:15 Ma - Pe (1-5) 2. ohjelma päälle 16:00 pois 20:15 Ma - Su (1-7) 3. ohjelma päälle 10:00 pois 16:15 Pe (5) jne. yhin kytkentäaika: 1 minuutti Valoherrkkys aseteltavissa välillä luxia enint enint. 50 m Muut ominaisuudet: Käsiohjaus/ohitus Suurin etäisyys 50 m valoanturista kytkimeen Microux D 1/ A250V~ cos =1 1 vaihtokosketin, hidastus 60 sekuntia Tarvikkeet Plexo 55 -koteloitu valoisuusanturi erikoissovelluksiin, joissa tarvitaan lisäanturia uxorex 1/ Hämäräkytkin aseteltavissa portaattomasti välillä luxia kytkentähidastus 2 minuuttia päälle ja pois 10A250V~ cos =1 IP 54 Kehittynyt muotoilu sisäänrakennettu valoisuusanturi reilusti tilaa johtimien liittämiseen Malli uxorex voidaan yhdistää kellokytkimeen energiansäästön maksimoimiseksi.

26 Mosaic Mosaic Ohjelmoitava kellokytkin Pakkaus Tuoten:ro Ohjelmoitava kellokytkin 1/ V 50/60 Hz, 16 A, cos = 1 Jännitetoleranssi: ± 10 % 20 tunnin varakäynnillä yhin ohjelmoitu kytkentäaika 1 minuutti Käyntitarkkuus: ± 2,5 s/vrk Digitaalinen nestekidenäyttö Viikko-ohjelma 30,5 Ohjelmointimahdollisuudet: Käytettävissä 8 ohjelmaa 1 ohjelma sisältää 1x päälle- ja 1x poiskytkentäajan ja sijoituksen halutulle viikonpäivälle tai jaksolle Jaksot: Ma - Pe (1-5) Ma - Su (1-7) halutut viikonpäivät vapaasti ohjelmoitavissa. esimerkki: 1. ohjelma päälle 7:00 pois 8:15 Ma - Pe (1-5) 2. ohjelma päälle 16:00 pois 20:15 Ma - Su (1-7) 3. ohjelma päälle 10:00 pois 16:15 Pe (5) jne. Elektroninen huonetermostaatti Muut ominaisuudet: Käsikäyttö/ohitus (O/OFF) Automatiikan ohitus (O/OFF) lomien ajaksi, viikonlopuksi tai juhlapäiviksi jopa 99 peräkkäiselle vuorokaudelle Automaattinen siirto talviaika/kesäaika 1/ V 60 Hz Elektroninen huonetermostaatti 1/ Asettelualue välillä 5 C C Asettelutarkkuus ± 0,5 C Asettelunuppi asteikolla ja aseteltavilla liikerajoittimilla pienimmän ja suurimman arvon välillä Tarvitsee 230 V - 50/60 Hz syöttöjännitteen Yksi potentiaaliton vaihtokosketinlähtö pienjännitekäyttö: - 6 A V~, vastuskuorma - 2 A V~, induktiivinen kuorma elektroniikkakäyttö Katkaisukyky: välillä väh. 1 ma... enint. 500 ma V~/ V DC Soveltuu ohjaamaan kattolämmitystä ja lattialämmitystä 30,5

27 Rex kellokytkimet analogiset kiskolle asennettavat MicroRex - 3 moduulia Rex kellokytkimet analogiset kiskolle asennettavat MicroRex - 3 moduulia Malli T31 W31 QT31 QW31 Moottori synkronimoottori kvartsiohjattu Ohjelmakiekko 24 h 7 vrk 24 h 7 vrk Varakäynti ei > 100 h Ohjelmointiaskel 15 min. 2 h 15 min. 2 h yhin kytkentäaika 30 min. 4 h 30 min. 4 h Kytkentätarkkuus ±5 min. ± 30 min. ± 5 min. ± 30 min. Käyntitarkkuus taajuudesta riippuen ± 2,5 s/vrk resistiivinen, cos = 1 16 A~ hehkulamput 4 A~ induktiivinen, cos = 0,6 10 A~ Koskettimet 1 vaihtokosketin (SPDT)/16 A µ Pakkaus Tuoten:ro Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Analogiset vuorokausi- ja viikkokellokytkimet DIkiskolle ja pinta-asennettavat, käsikäyttöinen ohituskytkin. Tunti- ja minuuttiviisareita voidaan kääntää sekä myötä- että vastapäivään, siten siirtyminen kesäajasta talviaikaan on helppoa ja nopeaa. kansi ja liitinsuojus voidaan sinetöidä Käyttölämpötila C Varastointilämpötila C Kotelointi IP 20 Paino noin 120 g noin 150 g MicroRex T31 Vuorokausiohjelma 1/ V 50 Hz 3 1/ V 50 Hz 3 1/ V 60 Hz MicroRex W31 Viikko-ohjelma 1/ V 50 Hz 3 1/ V 50 Hz 3 1/ V 60 Hz 3 max. 90 MicroRex QT31 (varakäynnillä) Viikko-ohjelma, kvartsiohjattu moottori 1/ V 50/60 Hz 3 1/ V 50/60 Hz 3 MicroRex QW31 (varakäynnillä) Viikko-ohjelma, kvartsiohjattu moottori 1/ V 50/60 Hz 3 1/ V 50/60 Hz 3 U1 U Pinta-asennussarja

28 Rex kellokytkimet analogiset kiskolle asennettavat MicroRex - 1 moduuli Rex kellokytkimet analogiset kiskolle asennettavat MicroRex - 1 moduuli Malli S11 T11 W11 QT11 QW11 Moottori synkronimoottori kvartsiohjattu Ohjelmakiekko 1 h 24 h 7 vrk 24 h 7 vrk Varakäynti ei > 100 h Ohjelmointiaskel 37,5 s 15 min. 2 h 15 min. 2 h yhin kytkentäaika 37,5 s 15 min. 2 h 15 min. 2 h Kytkentätarkkuus ±12,5 s ± 5min. ± 30min. ± 5 min. ± 30min. Käyntitarkkuus taajuuden mukaan ± 2,5 s/vrk Pakkaus Tuoten:ro Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Analogiset vuorokausi- ja viikkokellokytkimet DIkiskolle ja pinta-asennukseen, käsiohituskytkimellä. käsikäyttömahdollisuus kansi ja liitinsuojus sinetöitävät resistiivinen cos = 1 16 A~ hehkulamput 4 A~ induktiivinen, cos = 0,6 10 A~ Koskettimet 1 sulkeutuva kosketin (SPST) /16 A µ Käyttölämpötila C Varastointilämpötila C Kotelointi IP 20 Paino noin 63 g noin 67 g MicroRex S11 1 tunnin ohjelma, synkronimoottori 1/ V 50 Hz 1 MicroRex T11 Vuorokausiohjelma, synkronimoottori 1/ V 50 Hz 1 1/ V 60 Hz 1 17, MicroRex QT11 (varakäynnillä) Vuorokausiohjelma, kvartsiohjattu moottori max. 86 1/ V 50/60 Hz 1 1/ V 50/60 Hz 1 MicroRex W11 Viikko-ohjelma, synkronimoottori 1/ V 50 Hz 1 1/ V 60 Hz 1 MicroRex QW11 (varakäynnillä) Viikko-ohjelma, kvartsiohjattu moottori 1/ V 50/60 Hz 1 1/ V 50/60 Hz 1 U U 4 3

29 Rex sulatuskellokytkimet analogiset PolarRex / MicroRex Rex sulatuskellokytkimet analogiset PolarRex / MicroRex PolarRex Malli KT KIT KKT Koskettimet 1 vaihtokosketin 2 vaihtokosketinta U/CSA 10 A 250 V ac R, kun 16 A ~ cos = PolarRex analogiset Käyttölämpötila 10 C C Paino 300 g Standardit IEC 730-1, E , VDE 0631 osa 1, IEC , E , VDE 0631 osa 2-7 Tässä kellokytkimessä on vuorokausikiekko ja yksi tai kaksi portaattomasti aseteltavaa lyhytohjelmaa, joita voidaan toistaa useita kertoja vuorokauden aikana. äiden ohjelmien pituutta voidaan muuttaa käyttämällä valkoista ja/tai mustaa vipua. Vastaava käynnistys "ohjelmoidaan" vetämällä ulos kaksi vierekkäistä segmenttiä vuorokausikiekolta. Vuorokauden sisällä lyhytohjelma voidaan toistaa kahdeksan kertaa. Asennustavat: kiinnitys DI-kiskolle E pinta-asennus tai upotus ohjaustauluun asennus etulevyyn ,5 73 Kellokytkin sulatuksen, ruokintalaitteistojen ja siirtohihnojen, sprinklerijärjestelmien, voitelujaksojen ja muiden säännöllisesti toistuvien kytkentöjen ohjaamiseen. Toiminta Kellokytkimelle voidaan asetella kytkentäjaksoille välillä min enimmillään 8 kertaa/vrk. yhin taukoaika kahden jakson välillä on 3 tuntia. 67,5 41 Yhteiset ominaisuudet ähtönä yksi tai kaksi vaihtokosketinta Potentiaaliton, 16 A-250 V~ cos. = 1 Ilman varakäyntiä Jännitesyöttö 230 V 50Hz Sulatusaika Koskettimet 1 ja 2 = minuuttia PolarRex KT 230 V/50 Hz 1 vaihtokosketin (SPDT) kompressorille/ lämmittimelle t PolarRex KT 1 2 K1T ➀ ➂ F1 P> F2 ϑ ϑ B PolarRex KIT 230 V/50 Hz 1 vaihtokosketin (SPDT) hipaiseva kompressorille/lämmittimelle, mahdollisuus lopettaa jakso pressostaatilla tai termostaatilla. K1 K2 K1T a b PolarRex KKT 230 V/50 Hz kuten , mutta sisältää hidastetun lisäkoskettimen tuulettimelle MicroRex T31F vuorokausiohjelma, synkronimoottori 1/ V 50 Hz 3 MicroRex QT31F (varakäynnillä) vuorokausiohjelma, kvartsiohjattu moottori PolarRex KIT/KKT 1 F1 P> B1 ϑ K2 K1 K1T () K1T (K) F2 ϑ K1 ➄ ➃ ➀ K1 2 K1T a b 1 F2 ϑ ϑ B1 K1 2 K1T ➀ ➂ F1 P> K2 K2 K3 ➅ ➄ K1T a b 1/ V 50/60 Hz 3

30 Rex-käyttötuntilaskurit DI-kiskolle asennettavat Rex-käyttötuntilaskurit DI-kiskolle asennettavat Tuotenumero Jännite V 24 V 120 V 230 V 230 V Jännitteen vaihtelu ±10% +10% 15% Taajuus DC 50 Hz 60 Hz 60 Hz 50 Hz Moottori kvartsiohjattu synkronimoottori Käyntitarkkuus ±2,5 s/vrk taajuuden mukaan askurin alue ,9h ,99 tuntia Kotelointi IP 20 Paino 82 g Back Tuoten:ro Käyttötuntilaskurit Standardit IEC , E , VDE 0411 osa 1 Analogiset, moduulirakenteiset käyttötuntilaskurit nyt myös exic-kotelossa, DI-kiskolle asennettavat. Helppo ja nopea kiinnitys DI-kiskolle kahden lukitusmekanismin avulla. sinetöitävä kansi HC2 Käyttötuntilaskurit 35, / V 50 Hz 2 1/ V 60 Hz 2 1/ V 60 Hz 2 1/ V 50 Hz 2 1/ V DC 2 83 HC2 Huomaa Huolehdi, että napaisuus +/ on kytketty oikein päin

31 ContaRex käyttötuntilaskurit ContaRex käyttötuntilaskurit Pakkaus Tuoten:ro ContaRex Standardit IEC , E , VDE 0411 osa 1 Muoto 48 x 48 mm AC-malli: = ,99 h DC-malli: = ,9 h Paino noin 75 g Muoto Ø 80 mm suojattu tärinältä kumisella joustokauluksella IP 67: ,9 h Paino noin 1 g h Ø 50 Etulevyasennus Muoto 48 x 48 mm, IP 40 sovituskehys 55 x 55 tulee mukaan Jännite Taajuus 1/ V ±10% 50 Hz 1/ V ±10% 50 Hz 1/ V ±10% 60 Hz 1/ V ±10% 50 Hz 1/ V ±10% 60 Hz 1/ V ±10% DC DI-kiskolle asennettavat Muoto 48 x 48 mm, IP 40 Jännite Taajuus 1/ V ±10% 50 Hz Pyöreä, Ø 80 mm, IP 67 kuminen kaulus Jännite Taajuus 1/ V ±10% DC etulevyn aukotus 48 x 48 mm koko 44 x 55 mm Ø 50 mm Etulevyasennus Muoto 36 x 24 mm, IP 40 uppoasennus Jännite Taajuus 4/ V ±10% 50 Hz 4/ V ±10% 60 Hz 4/ V ±10% 50 Hz Tarvikkeet 1/ Kehys 72 x 72 mm 1/ Kehys 55 x 55 mm ContaRex 36 x 24 mm x

32 Rex-porrasvaloajastimet Rex-porrasvaloajastimet Rex800 vakiomalli 0,5-10 min AUTO Pakkaus Tuoten:ro Porrasvaloajastimet Standardit IEC 699-1, E , VDE 0632 osa 1 IEC , E , VDE 0632 osa 2-1 IEC , E , VDE 0632 osa 2-3 Käyttöaika: 100% Elektroninen toiminta Tarkka kellonaika Erittäin hiljainen Asettelujen tekemiseen ja asennukseen tarvitaan vain yksi työkalu Käsikäyttökytkimen avulla voit vaihtaa jatkuvasta valaistuksesta automaattiseen valaistukseen Hohtolampun virta enintään 50 ma Valojakson voi kytkeä päälle yöllä milloin tahansa Käyttölämpötila-alue välillä -10 C C Kytkevä kosketin: 1 sulkeutuva kosketin µ, 16 A 17,5 MA Rex801, Rex802 pitkällä toiminta-ajalla 1h 1h > 3 sec. > 3 sec Rex800 leveitä 1/ Vakiomallinen porrasvaloajastin 1 toiminta-aika 0,5-10 min. 3-/4-johtiminen liitäntä, 16A/230V~, 50/60 Hz, 2000 W lamppukuorma/vastus/halogeenivalot 230 V, 1000 VA loistelamput, sarjakompensoituna 120 VA loistelamput, rinnankompensoituna 14µF enintään max. 86 A2 B A1 4 Rex803 leveitä 1/ Monijännitemallinen 1 porrasvaloajastin toiminta-aika 0,5-12 min. kaikille käyttöjännitteille V/AC DC 3-/4--lankainen liitäntä, 16A/230V~, 50/60 Hz, 2000 W lamppukuorma/vastus/halogeenivalot 230 V, 1000 VA loistelamput, sarjakompensoituna 120 VA loistelamput, rinnankompensoituna 14µF enintään ohjausjohdinten suurin pituus: 100 m UUSI! Rex801 leveitä 1/ Porrasvaloajastin 0,5-12 min. 1 pitkällä toiminta-ajalla 1h, 3-/4-johtiminen liitäntä, 16 A/230 V~, 50/60 Hz, 2000 W lamppukuorma/vastus/halogeenivalot 230 V, 1000 VA loistelamput, sarjakompensoituna 120 VA loistelamput, rinnankompensoituna 14µF enintään leveitä Rex Porrasvaloajastin standardin 2 DI mukaisena tarjoaa lisäturvallisuutta. Ajastin himmentää valoja puoliteholle 5 kertaa toimintajakson lopussa ja kertoo käyttäjälle, että porrasvaloajastimeen ohjelmoitu aika on kulumassa loppuun. Siten käyttäjällä on mahdollisuus painaa lähintä valopainiketta ennenkuin porrasvalot sammuvat kokonaan. Porrasvaloajastin 0,5-12 minuutin toiminnalla ja varoitustoiminnolla standardin DI mukaan, pitkällä toiminta-ajalla 1 h, 4-johtiminen liitäntä, 16A/230V~, 50/60 Hz, 2000 W lamppukuorma/vastus/halogeeni-lamput 230 V 3-johtiminen liitäntä Rex800, Rex801 Rex V~ 100 % V 50 A1 4 A V ~ 230 V ~ Rex802 esilämmitys-toiminnolla 4 sec. 0 A2 B A2B S- S+ A1 4 4-johtiminen liitäntä Rex800, Rex801, Rex802 Rex V~ 0, min. 20 sec. A2 B A2B S- S+ A V t

33 Rex-porrasvaloajastimet Rex-porrasvaloajastimet UUSI! Malli Rex 600 Rex EM Hidastusajan asettelu pneumaattinen pneumaattinen 0,5 10 min. 1 5 min. Hidastusajan uudelleen- kun 2/3 hidastusajasta kun 1/3 hidastusajasta käynnistys (nollaus) on kulunut on kulunut vastuskuorma 10 A~ 16 A~ hehkulamput 3 A~ 4 A~ 12 V halogeenilamput 8 A~ 12 A~ Enint. 50 ma 50 ma Ohjaus painikkeet Koskettimet 1 sulkeutuva kosketin/10 A µ 1 sulkeutuva kosketin/10 A µ leveitä pinta-asennus 1 moduulimitta Pakkaus Tuoten:ro leveitä Rex804 1/ Vakiomallinen porrasvaloajastin 1 toiminta-aika 0,5-10 minuuttia 4-johtiminen liitäntä 1), 16A/230V~, 50/60 Hz, 2000 W lamppukuorma/vastus/halogeenilamput 230 V, 1000 VA loistelamput, sarjakompensointi 120 VA loistelamput, rinnankompensointi 14µF enintään Paino 240 g 70 g Rex804 4-johtiminen liitäntä 1) A2 B A V ~ Rex600 Standardit IEC 669-1, E , VDE 0632 osa 1, IEC , E , VDE 0632 osa 2-1, IEC , E , VDE 0632 osa 2-3 Rex600 Progressiivinen hidastusajan asettelu, pinta-asennus, voidaan käyttää valaistuilla painikkeilla, käsiohjauskytkin automaatio/ koko ajan päällä, uudelleenkäynnistys hidastuksen aikana mahdollista 1/ /230 V~ 1/ V~ 3-johtiminen liitäntä Rex EM pneumaattinen porrasvaloajastin, 3- ja 4-johtiminen liitäntä, käsiohjauskytkin automaatio/ koko ajan päällä, uudelleenkäynnistys hidastuksen aikana mahdollista 1/ V~ Rex EM 3-johtiminen liitäntä 4-johtiminen liitäntä 1) 3-johtiminen liitäntä saatavilla lähiaikoina!

34 Rex analogiset aikareleet DI-kiskolle asennettavat UUSI! Rex analogiset aikareleet DI-kiskolle asennettavat Pakkaus Tuoten:ro Sovellukset: Yksinkertaisten ajastintoimintojen ohjaaminen: valaistus, ilmanvaihto, päivä/yöaika, signaalien välitys, ohjausjärjestelmät... sinetöitävä kansi exic-malliston mukainen ulkonäkö 1/ Vetohidastusrele syöttöjännite: 12 V V AC/DC ohjaustulo Y1 kosketin 1/ Päästöhidastusrele syöttöjännite: 12 V V AC/DC ohjaustulo Y1 kosketin Syöttöjännite Sallittu jännitteenvaihtelu 12 V AC/DC V AC/DC ± 10% U Käyttölämpötila 20 C C Varastointilämpötila 30 C C Tehonkulutus 2 W Suhteellinen ilmankosteus % Kotelointi IP 20 E 60529, liitinpuoli IP 40 etupuoli Suojausluokka 2, (suojaeristetty) Käyntitarkkuus vakio-olosuhteissa ± 0,2% asetellusta arvosta Asettelutarkkuus ± 5% lämpötilassa 25 C yhin kytkentäaika ohjaustulo 50 ms Palautumisaika noin 100 ms Koskettimet 1 SPDT resistiivinen 8 A hehkulamput 2 A induktiivinen cos. = 0,6 4 A Elinikä, sähköinen ja mekaaninen Suurin sallittu johtimen pituus 10 5 toimintoa 2000 VA 10 7 mekaanista kytkentää 20 m 1/ Tahdistinrele (alkaa impulssilla) syöttöjännite: 12 V V AC/DC ohjaustulo Y1 kosketin 1/ Impulssirele syöttöjännite: 12 V V AC/DC ohjaustulo Y1 kosketin 1/ Vilkkurele, epäsymmetrinen syöttöjännite: 12 V V AC/DC ohjaustulo Y1 kosketin 1/ Monitoimirele syöttöjännite: 12 V V AC/DC yllämainittujen toimintojen (paitsi epäsymmetrinen vilkkurele) lisäksi monitoimirele tarjoaa käyttöösi myös seuraavat toiminnot: Päälle- ja poiskytkentähidastus ohjaustulo Y1 kosketin Vilkkurele (alkaa impulssilla) ohjaustulo Y1 kosketin Vilkkurele (alkaa tauolla) ohjaustulo Y1 kosketin Hipaisukosketin ohjaustulo Y1 Kosketin Summaava vetohidastus ohjaustulo Y1 kosketin Summaava vetohipaisu ohjaustulo Y1 kosketin 7 aika-aluetta: väh. enint. 0,1 s 1 s 1 s 10 s 10 s 100 s 1 min. 10 min. 10 min. 100 min. 1 h 10 h 10 h 100 h Monitoimirele kattaa seuraavat toiminnot: vetohidastus impulssirele päästöhidastus vetohipaisu kytkentähidastus vilkku (alkaa impulssilla) vilkku (alkaa tauolla) hipaisukosketin summaava vetohidastus summaava vetohipaisu
