EKX 513/515k/515. Kääntökelkkatrukki nousevalla ohjaamolla (1.250/1.500 kg)

Transkriptio

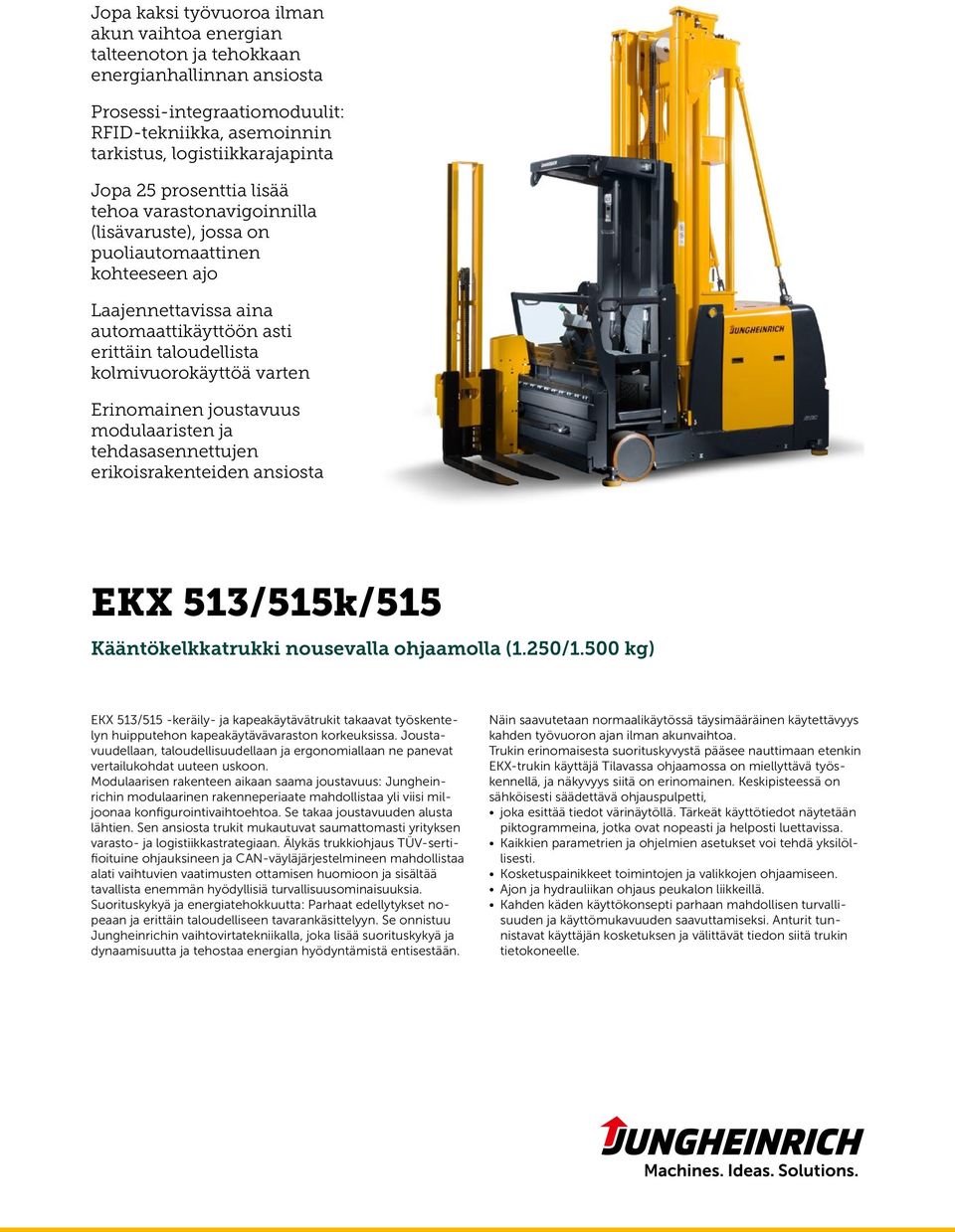

1 Jopa kaksi työvuoroa ilman akun vaihtoa energian talteenoton ja tehokkaan energianhallinnan ansiosta Prosessi-integraatiomoduulit: RFID-tekniikka, asemoinnin tarkistus, logistiikkarajapinta Jopa 25 prosenttia lisää tehoa varastonavigoinnilla (lisävaruste), jossa on puoliautomaattinen kohteeseen ajo Laajennettavissa aina automaattikäyttöön asti erittäin taloudellista kolmivuorokäyttöä varten Erinomainen joustavuus modulaaristen ja tehdasasennettujen erikoisrakenteiden ansiosta 513//515 Kääntökelkkatrukki nousevalla ohjaamolla (1.250/1.500 kg) 513/515 -keräily- ja kapeakäytävätrukit takaavat työskentelyn huipputehon kapeakäytävävaraston korkeuksissa. Joustavuudellaan, taloudellisuudellaan ja ergonomiallaan ne panevat vertailukohdat uuteen uskoon. Modulaarisen rakenteen aikaan saama joustavuus: Jungheinrichin modulaarinen rakenneperiaate mahdollistaa yli viisi miljoonaa konfigurointivaihtoehtoa. Se takaa joustavuuden alusta lähtien. Sen ansiosta trukit mukautuvat saumattomasti yrityksen varasto- ja logistiikkastrategiaan. Älykäs trukkiohjaus TÜV-sertifioituine ohjauksineen ja CAN-väyläjärjestelmineen mahdollistaa alati vaihtuvien vaatimusten ottamisen huomioon ja sisältää tavallista enemmän hyödyllisiä turvallisuusominaisuuksia. Suorituskykyä ja energiatehokkuutta: Parhaat edellytykset nopeaan ja erittäin taloudelliseen tavarankäsittelyyn. Se onnistuu Jungheinrichin vaihtovirtatekniikalla, joka lisää suorituskykyä ja dynaamisuutta ja tehostaa energian hyödyntämistä entisestään. Näin saavutetaan normaalikäytössä täysimääräinen käytettävyys kahden työvuoron ajan ilman akunvaihtoa. Trukin erinomaisesta suorituskyvystä pääsee nauttimaan etenkin -trukin käyttäjä Tilavassa ohjaamossa on miellyttävä työskennellä, ja näkyvyys siitä on erinomainen. Keskipisteessä on sähköisesti säädettävä ohjauspulpetti, joka esittää tiedot värinäytöllä. Tärkeät käyttötiedot näytetään piktogrammeina, jotka ovat nopeasti ja helposti luettavissa. Kaikkien parametrien ja ohjelmien asetukset voi tehdä yksilöllisesti. Kosketuspainikkeet toimintojen ja valikkojen ohjaamiseen. Ajon ja hydrauliikan ohjaus peukalon liikkeillä. Kahden käden käyttökonsepti parhaan mahdollisen turvallisuuden ja käyttömukavuuden saavuttamiseksi. Anturit tunnistavat käyttäjän kosketuksen ja välittävät tiedon siitä trukin tietokoneelle.

2 h 9 h 4 h 3 h 12 h 6 h 1 s m 1 h 7 m 2 d 2 d 1 x y z l 8 l 1 l 2 b 3 b 14 r Ast b 7 l 6 l c b 8 e b 2 b9 Wa b 1 b 6 b 12 b 5

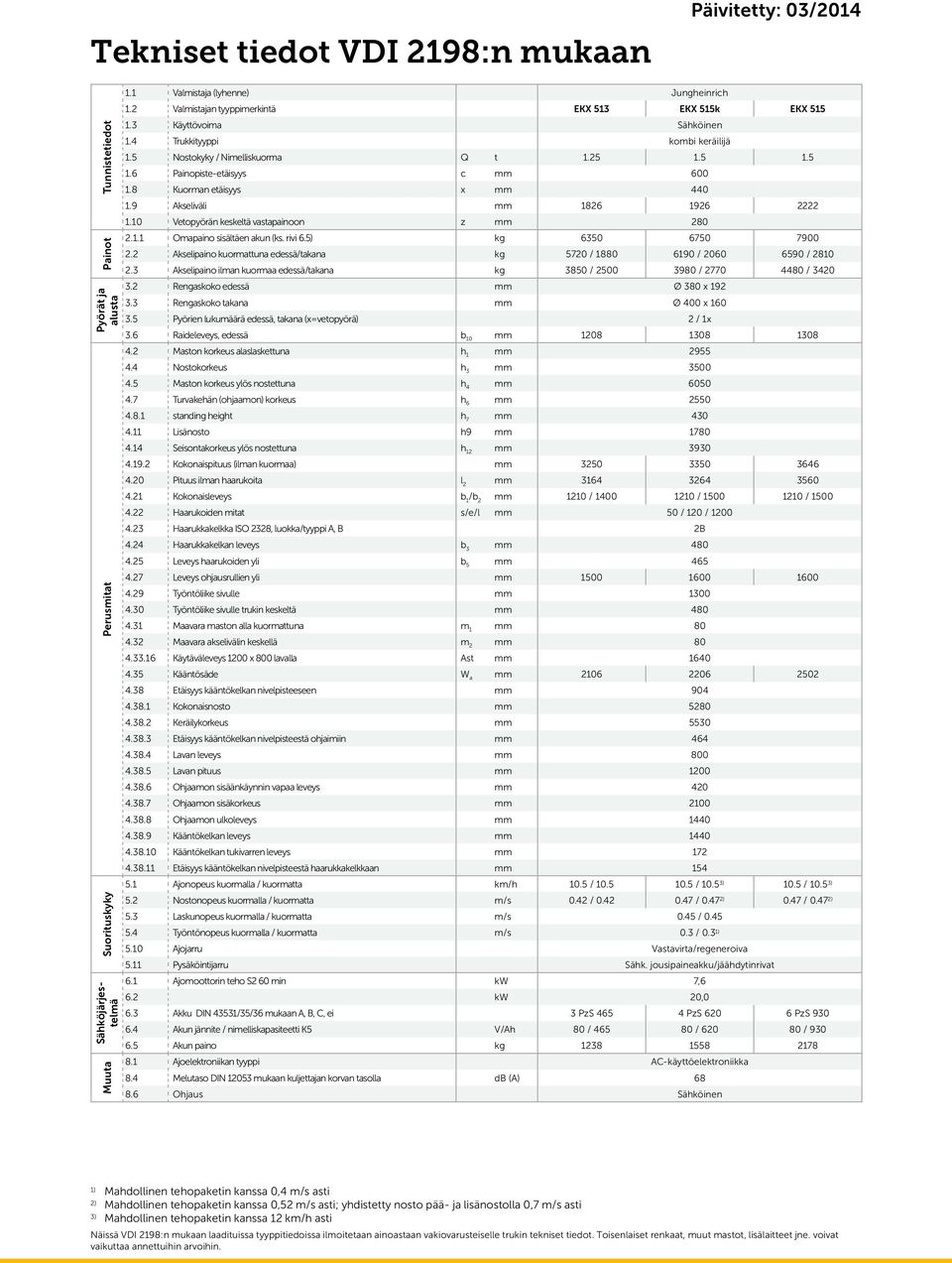

3 Tekniset tiedot VDI 2198:n mukaan Päivitetty: 03/2014 Tunnistetiedot Painot Pyörät ja alusta Perusmitat Suorituskyky Sähköjärjestelmä Muuta 1.1 Valmistaja (lyhenne) Jungheinrich 1.2 Valmistajan tyyppimerkintä Käyttövoima Sähköinen 1.4 Trukkityyppi kombi keräilijä 1.5 Nostokyky / Nimelliskuorma Q t Painopiste-etäisyys c mm Kuorman etäisyys x mm Akseliväli mm Vetopyörän keskeltä vastapainoon z mm Omapaino sisältäen akun (ks. rivi 6.5) kg Akselipaino kuormattuna edessä/takana kg 5720 / / / Akselipaino ilman kuormaa edessä/takana kg 3850 / / / Rengaskoko edessä mm Ø 380 x Rengaskoko takana mm Ø 400 x Pyörien lukumäärä edessä, takana (x=vetopyörä) 2 / 1x 3.6 Raideleveys, edessä b 10 mm Maston korkeus alaslaskettuna h 1 mm Nostokorkeus h 3 mm Maston korkeus ylös nostettuna h 4 mm Turvakehän (ohjaamon) korkeus h 6 mm standing height h 7 mm Lisänosto h9 mm Seisontakorkeus ylös nostettuna h 12 mm Kokonaispituus (ilman kuormaa) mm Pituus ilman haarukoita l 2 mm Kokonaisleveys b 1 /b 2 mm 1210 / / / Haarukoiden mitat s/e/l mm 50 / 120 / Haarukkakelkka ISO 2328, luokka/tyyppi A, B 2B 4.24 Haarukkakelkan leveys b 3 mm Leveys haarukoiden yli b 5 mm Leveys ohjausrullien yli mm Työntöliike sivulle mm Työntöliike sivulle trukin keskeltä mm Maavara maston alla kuormattuna m 1 mm Maavara akselivälin keskellä m 2 mm Käytäväleveys 1200 x 800 lavalla Ast mm Kääntösäde W a mm Etäisyys kääntökelkan nivelpisteeseen mm Kokonaisnosto mm Keräilykorkeus mm Etäisyys kääntökelkan nivelpisteestä ohjaimiin mm Lavan leveys mm Lavan pituus mm Ohjaamon sisäänkäynnin vapaa leveys mm Ohjaamon sisäkorkeus mm Ohjaamon ulkoleveys mm Kääntökelkan leveys mm Kääntökelkan tukivarren leveys mm Etäisyys kääntökelkan nivelpisteestä haarukkakelkkaan mm Ajonopeus kuormalla / kuormatta km/h 10.5 / / ) 10.5 / ) 5.2 Nostonopeus kuormalla / kuormatta m/s 0.42 / / ) 0.47 / ) 5.3 Laskunopeus kuormalla / kuormatta m/s 0.45 / Työntönopeus kuormalla / kuormatta m/s 0.3 / 0.3 1) 5.10 Ajojarru Vastavirta/regeneroiva 5.11 Pysäköintijarru Sähk. jousipaineakku/jäähdytinrivat 6.1 Ajomoottorin teho S2 60 min kw 7,6 6.2 kw 20,0 6.3 Akku DIN 43531/35/36 mukaan A, B, C, ei 3 PzS PzS PzS Akun jännite / nimelliskapasiteetti K5 V/Ah 80 / / / Akun paino kg Ajoelektroniikan tyyppi AC-käyttöelektroniikka 8.4 Melutaso DIN mukaan kuljettajan korvan tasolla db (A) Ohjaus Sähköinen 1) Mahdollinen tehopaketin kanssa 0,4 m/s asti 2) Mahdollinen tehopaketin kanssa 0,52 m/s asti; yhdistetty nosto pää- ja lisänostolla 0,7 m/s asti 3) Mahdollinen tehopaketin kanssa 12 km/h asti Näissä VDI 2198:n mukaan laadituissa tyyppitiedoissa ilmoitetaan ainoastaan vakiovarusteiselle trukin tekniset tiedot. Toisenlaiset renkaat, muut mastot, lisälaitteet jne. voivat vaikuttaa annettuihin arvoihin.

4 Työkäytäväleveyksien viitearvot (mm) Kisko-ohjauksella Lavakoko Pinontasyvyys Ast Ast 3 / VDI teoriassa Ast 3 * käytännössä x x x * Käytännössä toteutettava käytävänleveys on viitearvo. Induktiivisella ohjauksella Lavakoko Pinontasyvyys Ast Ast 3 / VDI teoriassa Ast 3 * käytännössä x x x * Käytännössä toteutettava käytävänleveys on viitearvo.

5 Nostokorkeus h 3 Maston korkeus alas laskettuna h 1 Vakiomastomallit 513//515 Vapaanosto h 2 Maston korkeus ylös nostettuna h 4 Kokonaiskorkeus h3 + h9 Keräilykorkeus h 15 (mm) (mm) (mm) (mm) (mm) (mm) ZT DZ

6 :n vakiovarustus Erinomainen joustavuus, modulaarinen rakenne ja älykäs trukinhallinta. Kaksikanavainen, varajärjestelmällä varustettu tietokonejärjestelmä (master ja safe). Kaksi RFID-lukijaa alue- ja asematunnistukseen kapeakäytävässä. Varajärjestelmällä varustettu matka- ja korkeusmittaus. TÜV-sertifioitu CAN-väyläjärjestelmä: turvallinen tiedonsiirto ja hyvä joustavuus. Integroitu vikadiagnoosijärjestelmä huollon tarkaksi kohdistamiseksi. Ergonominen ohjaamo, jossa on paljon liikkumatilaa ja matala nousukorkeus. Jousitettu mukavuusistuin säädettävin käsinojin. Korkeus-, kallistus- ja pituussäätö. Taitettava istuin mahdollistaa käytön seisaaltaan ja istualtaan. Sähköisesti säädettävä ohjauspulpetti ja kapasitiivinen kaksinkäsinkäytön tunnistus. Tila- ja huoltoilmoitusten grafiikkakelpoinen värinäyttö. Erittäin joustava softkey-painikeohjauksen ansiosta. Turvalasista valmistettu panoraamaikkuna kaiteen alla ja mastossa. Suojaus vetoilmaa vastaan ja kirkas näkyvyys koko käyttöiän ajan. Korkeussäädettävät polvituet. Elektroninen servo-ohjaus mahdollistaa kevyen ja tarkan ohjaamisen. Diagonaaliajo ajosuunnan mukaisin nopeusprofiilein. Perus- ja lisänoston yhtäaikainen nosto ja lasku. Säästää aikaa ja helpottaa paikoitusta. Kaikkien moottorien portaaton kierroslukusäätely takaavat pehmeät liikkeet ja parhaan hyötysuhteen. Kaikkien hydraulitoimintojen pääteasento- ja siirtymävaimennus. Energian talteenotto laskun ja jarrutuksen yhteydessä. Säästää energiaa ja jarruttaa kuluttamatta. Aktiivinen energian- ja akunhallinta. Sähkömagneettinen jousijarru kuormaja vetopyörässä. Varoitusvilkku lasku- ja ajokäytössä. Elektroninen akun lukituksen valvonta. :n lisävarusteet Noston ja kääntötyönnön tehopaketti. Jäännöskantavuus plus -tehopaketti. Vmax 12 km/h -tehopaketti ajonopeuksien optimointiin käytävässä kisko-ohjauksen yhteydessä. Modulaarinen teleskooppihaarukka, eri malleja (vakio tai litteä). Symmetrinen asetinlaite erikokoisten kuormien ottamiseen. Epäsymmetrinen asetinlaite haarukoiden mukauttamiseksi kuorman kokoon ja sivusiirto mukavaa keräilyä varten. Erilaisia mekaanisia kisko-ohjausvaihtoehtoja. Induktiivinen ohjaus tarkkaan ohjaamiseen kapeassa käytävässä ilman komponenttien mekaanista kuormitusta. Komfort Plus-mukavuusistuin, jossa on ristiseläntuki ja lämmitys. Käyttöoikeus PIN-koodilla (yksilöllisten ajo-ohjelmien mahdollisuus). Kaksi LED-työvaloa ja LED-sisävalaistus sekä puhallin. Radio, CD-soitin ja MP3-liitäntä. Ohjaamon lämmitys. Synkronoitu kääntö käytävässä ja sen ulkopuolella (automaattittoiminto). A4-kokoinen, siirrettävä kirjoitusalusta kaiteessa. Säilytyslokero kuiteille. Kaksiosainen tuulilasi (työntölasi) Makrolon-muovia tuulensuojana. Suljettu ohjaamo (lasimalli). 300 mm korkea törmäyssuoja estää moottoritilan vauriot. Käytävän pään varmistus nopeudenalennuksella. Kaksinkäsinkäyttö kahdelle hengelle (esim. koulutuksia varten, ei jatkuvaan käyttöön!). Hätäohjaus ulkoisella ohjauspulpetilla. Vaaka lisänostossa, paino esitetään näytössä. Modulaarinen noston, ajon ja laskun katkaisujärjestelmä (RFID-ohjattu). Eri jännitteenmuunninvaihtoehtoja (esim. päätteiden, tulostinten jne. virransyöttöön). Turvatietokoneeseen valmiiksi integroitu Jungheinrichin henkilösuojajärjestelmä (PSS) lisävarusteena. Törmäyssuojaus (kahden trukin käyttöön samassa käytävässä). Nostokorkeuden esivalinta ja kuormantunnistus, automaattinen pinoaminen (pinoamistarkkuus +/- 5 mm) ja aktiivinen työnnönvalvonta. Puoliautomaattinen kohteeseen ajo käytävällä varastonavigoinnin avulla. Kaksi valo-osoitinta keräilysuunnan näyttämiseksi.

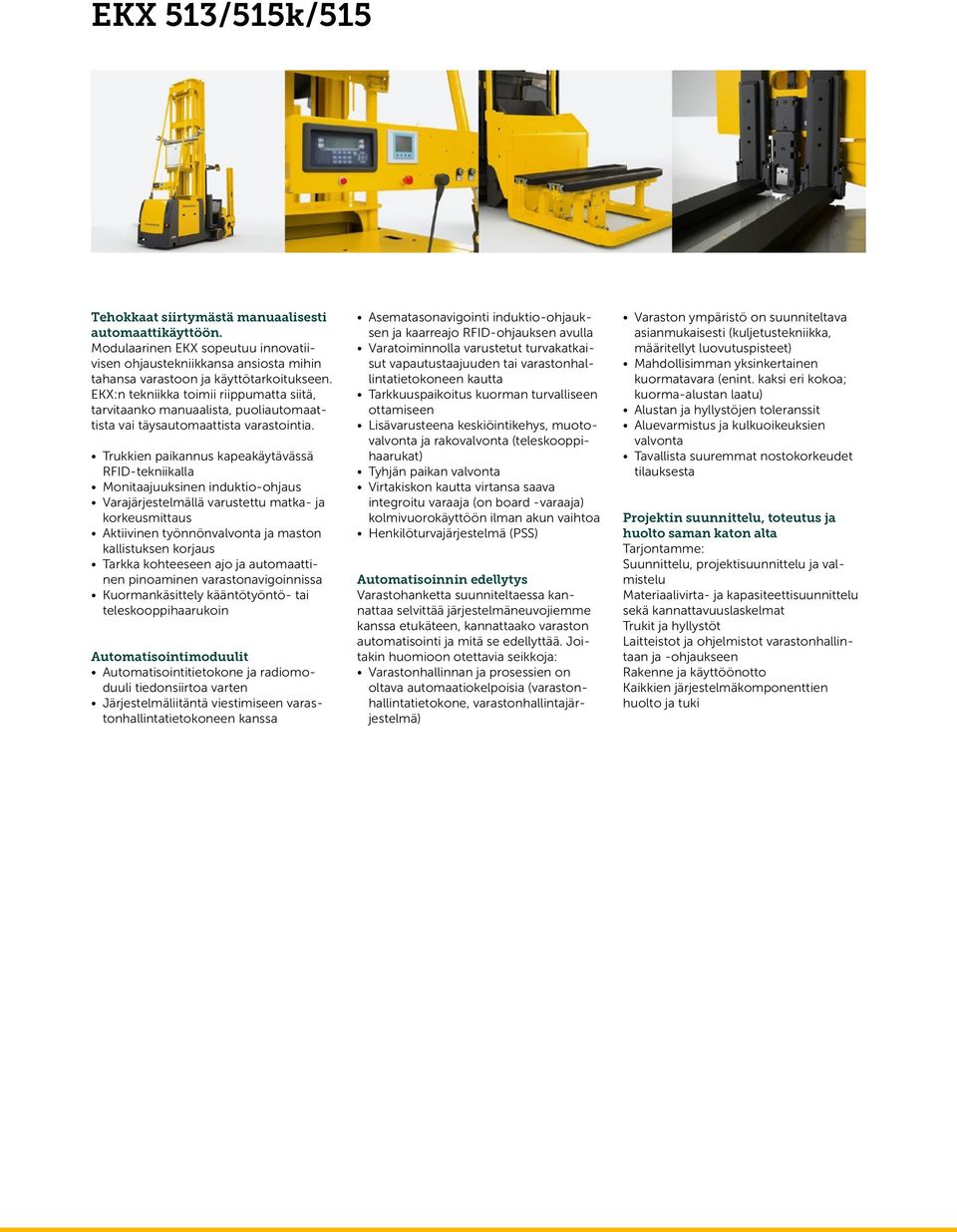

7 Tehokkaat siirtymästä manuaalisesti automaattikäyttöön. Modulaarinen sopeutuu innovatiivisen ohjaustekniikkansa ansiosta mihin tahansa varastoon ja käyttötarkoitukseen. :n tekniikka toimii riippumatta siitä, tarvitaanko manuaalista, puoliautomaattista vai täysautomaattista varastointia. Trukkien paikannus kapeakäytävässä RFID-tekniikalla Monitaajuuksinen induktio-ohjaus Varajärjestelmällä varustettu matka- ja korkeusmittaus Aktiivinen työnnönvalvonta ja maston kallistuksen korjaus Tarkka kohteeseen ajo ja automaattinen pinoaminen varastonavigoinnissa Kuormankäsittely kääntötyöntö- tai teleskooppihaarukoin Automatisointimoduulit Automatisointitietokone ja radiomoduuli tiedonsiirtoa varten Järjestelmäliitäntä viestimiseen varastonhallintatietokoneen kanssa Asematasonavigointi induktio-ohjauksen ja kaarreajo RFID-ohjauksen avulla Varatoiminnolla varustetut turvakatkaisut vapautustaajuuden tai varastonhallintatietokoneen kautta Tarkkuuspaikoitus kuorman turvalliseen ottamiseen Lisävarusteena keskiöintikehys, muotovalvonta ja rakovalvonta (teleskooppihaarukat) Tyhjän paikan valvonta Virtakiskon kautta virtansa saava integroitu varaaja (on board -varaaja) kolmivuorokäyttöön ilman akun vaihtoa Henkilöturvajärjestelmä (PSS) Automatisoinnin edellytys Varastohanketta suunniteltaessa kannattaa selvittää järjestelmäneuvojiemme kanssa etukäteen, kannattaako varaston automatisointi ja mitä se edellyttää. Joitakin huomioon otettavia seikkoja: Varastonhallinnan ja prosessien on oltava automaatiokelpoisia (varastonhallintatietokone, varastonhallintajärjestelmä) Varaston ympäristö on suunniteltava asianmukaisesti (kuljetustekniikka, määritellyt luovutuspisteet) Mahdollisimman yksinkertainen kuormatavara (enint. kaksi eri kokoa; kuorma-alustan laatu) Alustan ja hyllystöjen toleranssit Aluevarmistus ja kulkuoikeuksien valvonta Tavallista suuremmat nostokorkeudet tilauksesta Projektin suunnittelu, toteutus ja huolto saman katon alta Tarjontamme: Suunnittelu, projektisuunnittelu ja valmistelu Materiaalivirta- ja kapasiteettisuunnittelu sekä kannattavuuslaskelmat Trukit ja hyllystöt Laitteistot ja ohjelmistot varastonhallintaan ja -ohjaukseen Rakenne ja käyttöönotto Kaikkien järjestelmäkomponenttien huolto ja tuki
