1 uutuudet 2014

2

3 Keskusjärjestelmät volta 60 moduulia 4 Yhdistelmäylijännitesuojat SPA 6 Uudet kontaktorit ja releet 7 Johtokanavat + Toimistojakelu Halogeenittomat johtokanavat 8 BRP-johtokanavat mustana 9 Uudet kanavapistorasiat ja 3-osaisena LARA-lattiarasiapakkaukset 12 Uudet pistorasiapaneelit 13 uppoasennukseen Asennuskalusteet + Kiinteistöautomaatio Uudet hämäräkytkimet 14 EEN100/EEN101 Uusi liiketunnistin EE Uusi kallysto -elektroniikkakonsepti 16 Uuden sukupolven KNX - 24 tulo- ja lähtöyksiköt Uudet langattomat savu- 31 ja lämpöilmaisimet LED-valonheittimet liiketunnistimella 32 tebis KNX domovea visualisointi 34

4 volta 60 moduulia Tilavien ja kauniiden koteloiden uusi aikakausi Tilavasti toimiva: Suojalaitteiden ja ohjauskojeiden (KNX, valosäätimet jne.) määrä kasvaa keskuksissa koko ajan. Uusi 60 moduulia asennustilaa tarjoava kotelo tarjoaa uuden aikakauden ryhmäkeskusasennuksiin. Uusi kokoluokassaan ainutlaatuinen kotelo tuo mukanaan kaikki Volta-sarjasta tunnetut tuote-edut: QuickConnectliitintekniikan, helpon levyseinäasennuksen ja hyvän kaapeloitavuuden (selkeästi päädyistä). Kaikki linjassa: Integroidun vesivaa an avulla kotelo voidaan asettaa tarkasti suoraan edestä ja takaa katsottuna. Tiukasti kiinni: Erityiset kiinnityskappaleet mahdollistavat koteloiden asennuksen rinnakkain - aina oikealla etäisyydellä. Kääntämällä irti: Uuden pikalukituksen ansiosta kosketussuoja voidaan kiinnittää tai irrottaa kiertämällä ruuveja vain vähän. Nopeasti asennettu - yksinkertaisesti säädetty Aika on rahaa. Volta on ajansäästäjä! Kaikkialla sen tuotekehityksessä on keskitytty helpon ja nopean asennuksen takaamiseen. Lukuisa määrä asennusniksejä helpottavat päivittäistä työtäsi. Tyypillistä Hagerille! Tämä alkaa jo levyseinäaukon merkkauksessa: Sitä varten on tiiviisti merkintäaukkoja, nyt myös päätylaipassa, jotta yksittäisiä viivoja ei tarvitse enää yhdistää. Sen jälkeen upotuskaukalo saadaan asetettua suoraan myös takaapäin näkyvän integroidun vesivaa an avulla. Uudenaikaiset, irrallisina toimitettavat levyseinäankkurit ovat kiistattomasti erityisen kätevät. Ne voidaan asentaa vaaka- tai pystysuuntaan ja voidaan säätää ja irrottaa milloin tahansa. Näin asennukseen ei tule ainoastaan nopeutta vaan myös enemmän turvallisuutta. VH60NC Moduulikotelo uppo 5x12M IP30 Fe/PS 4

5 Keskusjärjestelmät 5

6 Yhdistelmäylijännitesuojat SPA Äärimmäistä suojaa pienjänniteverkon asennuksiin Muistojesi turvana Päivä päivältä, rakennuksissa on kasvava määrä herkkiä laitteita - tietokoneet, ohjauksiin tarkoitetut kosketusnäytöt, kovalevyt, massamuistilaitteet jne. Onko sinulla varaa menettää kovalevylle tallennettuja arvokkaita tietoja tai kauneimpia muistoja vain sekunnin murto-osassa? Hagerin kipinävälitekniikkaan perustuvilla yhdistelmäylijännitesuojilla varmistat asennusten ja omaisuuden tehokkaan suojauksen salamaniskuja ja ympäristöstä indusoituneita purkausvirtoja vastaan. Niillä turvaat laitteistot myös muita sähköverkossa ilmeneviä haitallisia jännitepiikkejä vastaan. Kompaktisti - monoblock Ulospuhaltamattomien kipinävälimoduulien käyttö ja laitteiden kompakti rakenne vähentää asennustilan tarvetta kojeistoissa ja helpottaa asennusta. Pienestä koostaan huolimatta nämä Hagerin hybridiylijännitesuojat varmistavat potentiaalin tasauksen ylijännitesuojausjärjestelmässä. Lisäksi ne tarjoavat 2- tai 3-tasoisen suojan ylijännitepiikkejä vastaan unohtamatta suojaustilanteessa esiintyvien jälkijännitteiden sammutuskykyä. Tuotteiden hybridirakenne on myös omiaan turvaamaan niiden pitkäikäisen toiminnan. Koordinoitua varmuutta SPA-yhdistelmäsuojat soveltuvat suurienergisten impulssivirtojen uudelleenohjaukseen 50 ka asti impulssille 10/350 μs. Niiden suojaelementit leikkaavat ja rajoittavat jännitettä. Jäännösjännitaso on 1,5 kv. Suojat rajoittavat oikosulkuvirtoja selektiivisyyden säilyttämiseksi sulakkeiden kanssa turhien laukaisujen välttämiseksi. Oikean energiakoordinaation ansiosta SPA-suojia voidaan käyttää myös luokan 3 varistorituotteille tarkoitetuissa sovelluksissa alle 5 m päähän suojasta sijoitetuille laitteille. Helpon selkeästi - Hager Ylijännitesuojien käyttötilan tarkastus onnistuu vaivatta laitteen otsapinnan tilanilmaisuikkunan avulla. Muilta osin tuote on Hagerille tuttuun tapaan helppo ja turvallinen asentaa. Kosketussuojaisuus ja laaja käyttölämpötila-alue takaavat tuotteen käytettävyyden erilaisissa asennuksissa niin ulkona kuin sisällä. Valikoimasta löydät tuotteet eri tyyppisiin sähköasennuksiin ja verkkotyyppeihin - aina 1-vaiheasennuksista 3- vaiheasennuksiin ja TT, TN-C ja TN-S -pienjännitejakelujärjestelmiin. SPA201 SPA400 SPA Yhd.ylij.suoja 2N 1/B+C/T1 1.5kV 25kA Yhd.yli.suoja 3N 1/B+C/T1 1.5kV 37.5kA Yhd.ylij.suoja 3N 1/B+C/T1 1.5kV 50kA 6

7 Uudet kontaktorit ja välireleet valaistussovelluksiin Hagerin välirele- ja kontaktorivalikoima on laajentunut 11 uudella valaistussovelluksiin erityisesti suunnitellulla tuotteella. Valaistussovelluksiin erityisesti suunnitellut tuotteet kestävät paremmin kiinteistöjen ja ulkoalueiden valaistukseen yleisesti käytettyjä purkauslamppukuormia ja muita suuren käynnistymisvirtapiikin ottavia lamppukuormia. Kaikki uudet tuotteet on varustettu 25A kärjillä ja 230VAC ohjauskelalla. ERC225D Välirele val. 2s 25A kela 230VAC ERC226D Välirele val. 2a 25A kela 230VAC ERC425D Välirele val. 4s 25A kela 230VAC ERC425H Välirele hur. val. 4s 25A kela 230VAC ESC125H Kontaktori hur. val. 1s 25A kela 230VAC ESC225D Kontaktori val. 2s 25A kela 230VAC ESC226D Kontaktori val. 2a 25A kela 230VAC ESC326H Kontaktori hur. val. 3a 25A kela 230VAC ESC425D Kontaktori val. 4s 25A kela 230VAC ESC425H Kontaktori hur. val. 4s 25A kela 230VAC ESC426D Kontaktori val. 4a 25A kela 230VAC Keskusjärjestelmät 7

8 Suojaa ihmishenkiä - Turvaa omaisuutta Hager: halogeenivapaiden kanavien spesialisti Hager tarjoaa käyttöösi kattavan valikoiman halogeenittomia johtokanavatuotteita, jotka ovat käsiteltävyydeltään ensiluokkaisia. Sen lisäksi palosuojausammattilaiset ympäri maailmaa ovat yhtä mieltä että halogeenittomat johtokanavajärjestelmät suojaavat ihmishenkiä ja omaisuutta. PVC-muoviin voidaan lisätä lisäaineita haluttujen ominaisuuksien saavuttamiseksi. PVC kestää monia aineita, ei ime vettä ja voidaan värjätä helposti. Lisäksi se on paloa edistämätöntä siihen lisättävien halogeenien ansiosta. Tulipalotilanteessa PVC-muovista vapautuu syövyttävää ja myrkyllistä savua joka johtaa usein henkilövahinkoihin. Tulipaloa sammutettaessa, veden ja halogeenien yhdistyessä syntyy, happamia hengitysteille haitallisia höyryjä, jotka voivat tiivistyessään aiheuttaa vahinkoa omaisuudelle sekä rakennusten kantaville rakenteille. Käytettäessä halogeenittomia johtokanavia, tulipalossa vapautuvat palokaasut sisältävät vähemmän myrkyllisiä ja syövyttäviä ainesosia. Halogeenittomat Hager -johtokanavat sopivat parhaiten kohteisiin, joissa vaaditaan tai halutaan käyttää halogeenittomia johtokanavia turvallisuussyistä. Hagerin halogeenittomia tuotteita käyttämällä saat käyttöösi monipuolisen, helppokäyttöisen ja tyylikkään tuotevalikoiman. BRHP Johtokanava HF BRHP65x130x2000 VAL BRHP Johtokanava HF BRHP65x170x2000 VAL BRHP Kansi HF BRHP80x20x2000 VAL 8

9 BRP-johtokanavat Mustaa ja valkoista Ajattoman modernia BRP-johtokanavajärjestelmässä yhdistyy moderni design ja käytössä hyväksi todettu johtokanavajärjestelmä. Siksi se onkin ideaalinen ratkaisu sähkönjakeluun erityyppisissä tiloissa. Kestävä ja jämäkkä materiaali on hyvä perusta kalusteiden nopeaan asennukseen ja turvalliseen yleiskaapelointiin erityyppisissä tiloissa: kouluista - liikekiinteistöihin sekä autotalleista - teollisuuskeittiöihin. Hyvin paikalleen istuvat kanavarungon päälle asennettavat muotokappaleet helpottavat asennusta. Niiden avulla asennus valmistuu opeasti taaten samalla ammattimaisen lopputuloksen. Näkyvästi huomaamaton BRP-tuotevalikoima on apunasi myös tärkeidän arvo- ja julkiskiinteistöjen asennuksissa. Kaapelointi ja kalustus voidaan tehdä helposti ja vaivattomasti tilaa ja sen tunnelmaa kunnioittaen. Uudet grafiitinmustat johtokanavat sulautuvat vaivatta osaksi tilaa elokuva- ja teatterisaleissa, museoissa, historiallisissa rakennuksissa. Samoin ne korostavat designtilojen sisustusta ja värimaailmaa. Musta väri soveltuu myös vaativaan käyttöön, esimerkiksi tunneleissa. Joustavasti kulmissa Asennuksen helpottamiseksi myös mustien BRP-kanavien kanssa käytettävissä on säädettävät sisä- ja ulkokulmat. Ne voidaan säätää 5 asti suorakulmaan verrattuna rakenne-epätarkkuuksien huomioimiseksi. Kulmakappaleet helpottavat myös yleiskaapeloinnin haasteita. Kanavan päälle asennettavat kulma- ja päätykappaleet myös viimeistelevät asennuksen peittämällä vinot leikkauspinnat. Järjestelmästä voimaa Nykyaikaisiin tiloihin tarvitaan joustavat ja muunneltavat liitynnät sähkölle, tiedonsiirrolle sekä esitystekniikalle. Hagerin BRP-johtokanavien kalustukseen valittavissasi on kolme eri vaihtoehtoa: systo-kanavakalusteet GT45- asennuskehyksillä - kalustus tiiviisti pieneen tilaan ecoline-kanavakalusteet etureunakiinnityksellä - modulaarista muuneltavuutta kojerasia + vakiokalusteet - kalusta kuten haluat vapaasti valittavilla asennuskalusteilla BRP Johtokanava BRP65x100x2000 MUS BRP Johtokanava BRP65x130x2000 MUS BRP Kansi HF BRP 80x20x2000 MUS Johtokanavat + Toimistojakelu 9

10 10

11 Vapaasti valittavissa: uudet 2- ja 3-osaiset kanavapistorasiat Hager on uudistanut etureunakiinnitteiset 2- ja 3-osaiset kanavapistorasiat. Nimellisvirraltaan 16 A kosketussuojatut pistorasiat on suojattu myös napaisuuden vaihtumista vastaan ja niissä on säilytetty aikaisempi mahdollisuus jännitemittaukseen. (RAL 6029). Pistorasiapesät on valettu kiinni, joten ne säilyvät kulumattoman näköisinä pitkään eikä niiden irtirepeytymistä tarvitse pelätä. Hagerille tutusti uudet tuotteet ovat yhteensopivia aikaisempien 3-napaisten pikaliitintuotteiden kanssa. Tärkein tekninen innovaatio liittyy pistorasioiden liitäntätekniikkaan. Nyt tuotteissa on kaksi eri liitäntä mahdollisuutta: WAGO-WINSTApikaliittimillä pistorasian päissä tai jousiliittimillä 2.5 mm² kaapeleille vedonpoistimilla varustetuissa kytkentätiloissa pistorasiamoduulien alla. Modulaariset peitelevyt kiinnittyvät pikakiinnityksellä pistorasioiden päälle ja voidaan tarvittaessa myös irrottaa helposti asennusmuutoksia varten. Korkealaatuista designia - täydellinen loputulos Asentajaystävällisen teknologian lisäksi kanavapistorasiat ovat nyt entistäkin tyylikkäämpiä. Rungon sivujen pinnat ovat ilman teräviä kulmia ja reunoja. Samoin pistorasiapesät ovat tasaiset, jolloin lian ja pölyn keräytyminen estyy tehokkaasti ja pinnat pysyvät puhtaina useita vuosia. GS GS Saatavilla neljässä värissa Kaikki 2- ja 3-osaiset kanavapistorasiat on saatavilla neljässä eri värissa: puhtaanvalkoinen (RAL 9010), grafiitinmusta (RAL 9011), punainen (RAL 3020) ja vihreä GS GS GS GS GS GS GS GS GS GS GS Kanavapistorasia 2os Wa-Wi Hf VAL Kanavapistorasia 2os Wa-Wi Hf MUS Kanavapistorasia 2os 45ast Wa-Wi Hf VAL Kanavapistorasia 2os 45ast Wa-Wi Hf MUS Kanavapistorasia 1os kytk. Wa-Wi Hf VAL Kanavapistorasia 1os kytk. Wa-Wi Hf MUS Kanavapistorasia 1os YJS Wa-Wi Hf VAL Kanavapistorasia 1os YJS Wa-Wi Hf MUS Kanavapistorasia 3os Wa-Wi Hf VAL Kanavapistorasia 3os Wa-Wi Hf MUS GS Johtokanavat + Toimistojakelu 11

12 LARA-lattiarasiapakkaukset Kompaktia helppoutta asennuksiin Hagerin valmiiden yhdellä koodilla tilattavien lattiarasiapakkausten tuotevalikoima on laajentunut kahdella uudella tuotteella. Nyt käytössäsi on design-minilattiarasioiden lisäksi sekä 6- että 12-paikkaiset valmispakkaukset muovi- ja teräskantisina. Uusi LARA12 täyttää tarpeen suuremmille liityntäpistemäärän vaatimuksille. Tarvittavat tietoverkko ja AV-liitynnät saadaan vaivatta mahtumaan samaan rasiaan yhden kannen alle. LARA-tuoteperheen kaikki tuotteet on helppo tilata ja ennen kaikkea helppo asentaa. Valitset vain sopivan pakkauksen lattiapinnan- ja tilatarpeen perusteella ja täydennät systo-kanavakalusteilla. Muovikehyksiset LARA-lattiarasiat ovat omiaan neuvottelu-tiloihin joissa lattiapinnoiteena käytetään muovi- tai kokolattiamattoa, eikä lattiarasioihin kohdistu kovia iskuja tavaroita tai huonekaluja siirreltäessä. Teräskantinen vaihtoehto taas on ensisijainen valinta lattipinnan olessa paksumpaa materiaalia, kuormituksen ollessa kovempaa ja jos halutaan että lattiarasia muodostaa tasaisen pinnan muun lattiapinnan kanssa. Kalustukseen käytettävä systokalustejärjestelmä tuo käyttöösi kaikki yleisesti tarvittavat liitynnät sähkö, datan ja esitystekniikan liittämiseksi koti- ja toimitilaympäristössä. Tämä yhdistettynä ensiluokkaiseen asennettavuuteen ja käytettävyyteen ovat tekijöitä jotka vakuuttavat että Hager- järjestelmät ovat oikea valita projekteihisi. Tuotevalikoiman laajennuttua käsittämään 12 kalusteelle tarkoitetut koot, uudistuu LARA6 myös teknisesti. Tuotteessa käytetään jatkossa uuden sukupolven kojerasioita, jotka mahdollistavat systo-sarjan kalusteiden rajattoman käytön myös LARA6-lattiarasioissa. Vähemmän muistettavaa, ei raja-aitoja, enemmän mahdollisuuksia. LARA on juuri kaikkea tätä lattiajakeluratkaisuja silmällä pitäen - asiakasystävällisesti kompaktissa koossa. LARA6FE Lattiarasia FE/RST 200x200x105 sääd. LARA12FE Lattiarasia FE/RST 244x244x105 sääd. LARA6HAR Lattiarasia PA 200x200x95 HAR LARA12HAR Lattiarasia PA 244x244x95 HAR 12

13 Uppoasennettavat pistorasiapaneelit Nykyaikaisiin toimistoasennuksiin Kannella vai ilman, piiloon vai näkyviin? Pistorasiapaneelit työpiste- ja kalusteasennuksiin Moderni neuvotteluhuone tarvitsee arvoisensa kumppanin. Uusi flexyoffice-tuotevalikoima tuo käyttöösi uudenlaista valinnanvapautta. Nyt voit varustaa pöytätasot tilan arvoa korostavillla pistorasiapaneeleilla, joissa tarvittavat liitynnät ovat siististi piilossa saranoidun teräskannen alla. Toisena uutena vaihtoehtona löydät flexyoffice-sarjasta kannettomat pistorasiapaneelit, jotka voidaan upottaa käytännöllisesti kaluste- ja rakennepintoihin. Paneelin matalan rakenteen ansiosta koko pöytäpinta on käytetävissä mutta liitynnät ovat silti aina helposti käytettävissä. flexyoffice on aina apunasi! Nykyaikaisilla pistorasiapaneeleilla lisäät kaikki sähkö-, data ja esitystekniikkaan liittyvät liitynnät kaiken keskelle, sinne missä niitä tarvitset. G7031RST G7032RST G7051ELN G7052ELN Pistorasiapaneeli uppo 2PR+2xRJ45 RST Pistorasiapaneeli uppo 2PR+2xRJ45+HDMI RST Pistorasiapaneeli uppo 4PR Alu Pistorasiapaneeli uppo 2PR+2xRJ45+HDMI Alu Johtokanavat + Toimistojakelu 13

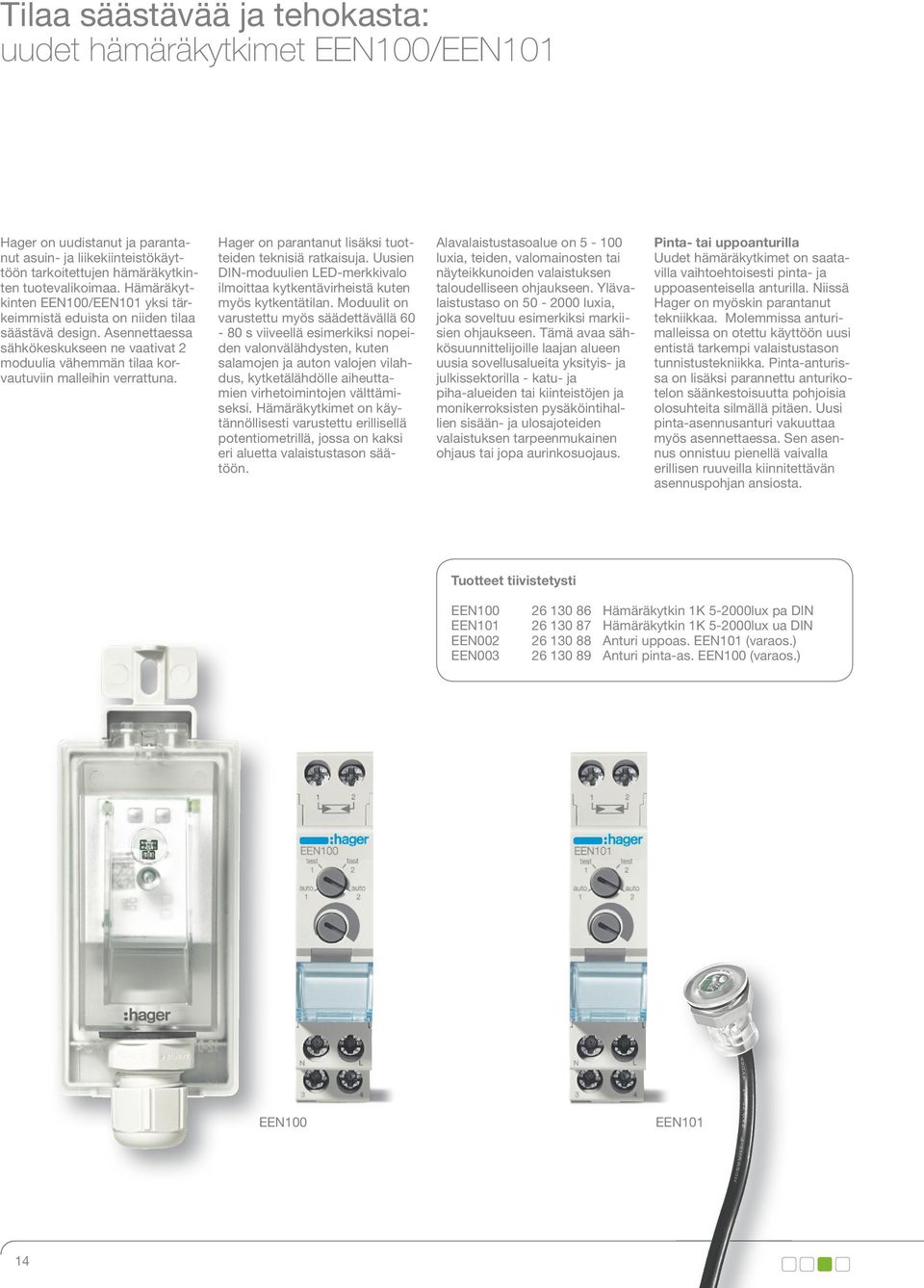

14 Tilaa säästävää ja tehokasta: uudet hämäräkytkimet EEN100/EEN101 Hager on uudistanut ja parantanut asuin- ja liikekiinteistökäyttöön tarkoitettujen hämäräkytkinten tuotevalikoimaa. Hämäräkytkinten EEN100/EEN101 yksi tärkeimmistä eduista on niiden tilaa säästävä design. Asennettaessa sähkökeskukseen ne vaativat 2 moduulia vähemmän tilaa korvautuviin malleihin verrattuna. Hager on parantanut lisäksi tuotteiden teknisiä ratkaisuja. Uusien DIN-moduulien LED-merkkivalo ilmoittaa kytkentävirheistä kuten myös kytkentätilan. Moduulit on varustettu myös säädettävällä s viiveellä esimerkiksi nopeiden valonvälähdysten, kuten salamojen ja auton valojen vilahdus, kytketälähdölle aiheuttamien virhetoimintojen välttämiseksi. Hämäräkytkimet on käytännöllisesti varustettu erillisellä potentiometrillä, jossa on kaksi eri aluetta valaistustason säätöön. Alavalaistustasoalue on luxia, teiden, valomainosten tai näyteikkunoiden valaistuksen taloudelliseen ohjaukseen. Ylävalaistustaso on luxia, joka soveltuu esimerkiksi markiisien ohjaukseen. Tämä avaa sähkösuunnittelijoille laajan alueen uusia sovellusalueita yksityis- ja julkissektorilla - katu- ja piha-alueiden tai kiinteistöjen ja monikerroksisten pysäköintihallien sisään- ja ulosajoteiden valaistuksen tarpeenmukainen ohjaus tai jopa aurinkosuojaus. Pinta- tai uppoanturilla Uudet hämäräkytkimet on saatavilla vaihtoehtoisesti pinta- ja uppoasenteisella anturilla. Niissä Hager on myöskin parantanut tekniikkaa. Molemmissa anturimalleissa on otettu käyttöön uusi entistä tarkempi valaistustason tunnistustekniikka. Pinta-anturissa on lisäksi parannettu anturikotelon säänkestoisuutta pohjoisia olosuhteita silmällä pitäen. Uusi pinta-asennusanturi vakuuttaa myös asennettaessa. Sen asennus onnistuu pienellä vaivalla erillisen ruuveilla kiinnitettävän asennuspohjan ansiosta. EEN100 EEN101 EEN002 EEN Hämäräkytkin 1K lux pa DIN Hämäräkytkin 1K lux ua DIN Anturi uppoas. EEN101 (varaos.) Anturi pinta-as. EEN100 (varaos.) EEN100 EEN101 14

15 Korkeataajuustekniikkaa: Uusi liiketunnistin EE883 avaa uusia käyttöalueita Hagerin energiatehokkaaseen valaistusohjaukseen tarkoitettujen tuotteiden valikoima on laajentunut uudella korkeataajuusliiketunnistimella EE883. Laitteen erikoisuus piilee sen toiminnassa: toisin kuin infrapunaliiketunnistimet - se ei reagoi lämpötilaeroon vaan ainoastaan valvottavalla alueella havaittavaan liikkeeseen. Tämä tunnistin toimii myös luotettavasti korkeissa lämpötiloissa, jopa huoneissa joissa ilmenee äärimmäisiä, liiketunnistusta vaikeuttavia lämpötilanvaihteluja, varmistaen taloudellisen läsnaoloperusteisen valaistusohjauksen. Nämä ominaisuudet tuovat käyttöösi lukuisan määrän uusia käyttömahdollisuuksia: pysäköintihalleissa kylmien autojen liike saadaan tunnistettua ja toimistotiloissa lämmittimet tai auringonpaiste ei aiheuta virhekytkentöjä. Lisäksi liiketunnistinta voidaan käyttää ulko- ja märkätiloissa korkean suojausluokkansa IP54 ansiosta. Korkeataajuustuotteet kykenevät tekemään tunnistuksen myös muusta kuin metallista rakennettujen seinien ja tilanjakajien läpi, joka mahdollistaa seuraavat käyttömahdollisuudet liiketiloissa: tunnistin kattaa koko WCtilan tai pukutilan, koska tunnistin rekisteröi liikkeen myös väliseinien ja verhojen takaa. Kattava aluevalvonta Kokeataajuustunnistin EE883 soveltuu asennettavaksi seinään ja kattoon käytännöllisen 2-ruuvikiinnityksen ansiosta ja mahdollistaa tunnistuksen 360 peitolla ilman kuolleita kulmia. Tunnistusalue halkaisija on säädettävissä välillä 1-8 metriä. Tunnistin pystyy kytkemään suuria kuormia - esimerkiksi halogeeni- ja hehkulamppuja W asti, loisteputkilamppuja ilman liitäntälaittetta W asti tai 20:tä 20W pienoisloistelamppuja tai LED-lamppuja. Valaistustason raja-arvo on valittavissa välillä lux, poistkytkentäviive 5 s - 15 min. EE Liiketunnistin HF A IP54 PSEKA VAL EEK Iskusuojus tunnist. EE8xx Asennuskalusteet + Kiinteistöautomaatio 15

16 Kytkee ja ohjaa älykkäästi: uusi kallysto -elektroniikkakonsepti Hager aikaisemmat päälle- ja poiskytkentään tarkoitetut kallysto -elektroniikkakojerasiamoduulit ovat poistuneet valikoimasta. Ne korvataan joustavalla järjestelmällä, jossa yhdistyy toimintoja vastaavat kojerasiaosat ja yksillöllisesti valittavat pääliosat, joita voidaan yhdistellä älykkäiden toiminnallisuuksien lisäämiseksi - uudis- ja saneerausprojekteissa, asuin- ja liikekiinteistöissä. Kojerasiayksiköihin voidaan yhdistää myös langattomia toimintoja. Tämän sarjan ensimmäiset tuotteet, 1- ja 2-kanavaiset säädettävien LEDja pienoisloistelamppujen kanssa yhteensopivat yleisvalonsäätimet, julkaistiin jo tammikuussa Näiden lisäksi sarjaan lisätään vielä seitsemän uutta toimintoa ja pääliosien valikoima laajenee 14 uudella tuotteella. Kojerasiayksiköitä käytetään vain helppoihin toimintoihin kuten kytkentä, himmennys ja verho-ohjaus. Niihin lisättävät, elegantit ja intuitiivisesti käytettävät pääliosat tuovat mukaan älyn. Kaikki pääliosat on saatavana langattomana versiona helppokäyttöisellä quicklinkopetustoiminnolla. Lisäksi pääliosista löydät perinteiset versiot ilman langatonta toimintoa. Vakiotuotevalikoima sisältää pääliosat väreissä puhtaanvalkoinen, antrasiitti ja hopea, jotka vastaavat kolmea kallysto - peitelevy sarjaa. WYC840Q kallysto.pur -peitelevyllä WYJ420 kallysto.pur -peitelevyllä 16

17 kallysto - himmentää kauniisti: Uudet 1- ja 2-kanavaiset painikeyleisvalonsäätimet Uudet kallysto -vakiokalustesarjaan kuuluvat painikeyleisvalonsäädinyksiköt tuovat käyttöösi keskusasenteisista yleisvalonsäätimistä tutun älykkyyden. Siksi löydät niistä merkittävästi parannetut ominaisuudet. Avointa järjestelmätekniikkaa: kaikille säädettäville lampuille Uusia kallysto - painikeyleisvalonsäätimiä voidaan käyttää monipuolisesti, koska niitä voidaan käyttää yleisesti markkinoilta löytyvien lamppukuormien säätöön: vielä laajasti käytettyjen hehkulamppujen tai PJ-halogeenilamppujen tai 230V-halogeenilamppujen kuten myös modernien säädettävien pienoisloisteja LED-lamppujen kanssa. kallysto - painikeyleisvalonsäätimiä ei ole sidottu mihinkään valaisinvalmistajaan vaan niitä voidaan käyttää universaalisti. Tämän ansiosta loppuasiakas voi vaihtaa lampuksi minkä tahansa säädettävän lampputyypin - luottaen siihen että tällä tekniikalla voidaan ohjata pienoisloistelamppuja, LED- ja halogeenilamppuja mahdollisimman suurella himmennysalueella ilman vilkkumista. Erinomainen jälkiasennuksiin Kaksijohdinliitostekniikkaa hyödyntävän kojearasiasäädinyksikön ansiosta uusi kallysto -valonsäädinratkaisu sopii helposti myös jälkiasennukseen: olemassa oleva kytkin voidaan poistaa ja korvata kojerasiaasenteisella valonsäätimellä. Erityisen käytännöllisesti 2-kanavatuotteella: tämä laite voi himmentää kahta eri kanavaa joihin kumpaankin on kytketty erityyppinen kuorma - esimerkiksi kanavaan 1 pienoisloistelamppu ja kanavaan 2 LED-lamppu. Ja kallysto :lle itsestäänselvästi: valonsäädinyksikkö voidaan varustaa kaikilla kallysto -tuotesarjan erivärisillä peitelevysarjoilla ja vivuilla. WUD87 WUD88 WYC810 WYC816 WYC817 WYC820 WYC826 WYC Valonsäädin 400W RCLPD USE Valonsäädin 2x300 RCLPD USE Vipu 1-os säät. WUD87 VAL Vipu 1-os säät. WUD87 HOP Vipu 1-os säät. WUD87 ANT Vipu 2-os säät. WUD88 VAL Vipu 2-os säät. WUD88 HOP Vipu 2-os säät. WUD88 ANT WUD87 WYR110 WYC810 Asennuskalusteet + Kiinteistöautomaatio 17

18 Elektroniikkakonsepti tiivistetysti Perinteinen asennus Langaton asennus käyttöönotto quicklink tai TX100B 18

19 Langaton ja parikaapeloitu KNX-asennus yhdessä Käyttöönotto TX100B tai ETS Älyä käyttöönottoon quicklink-toiminnolla varustetut älykkäät radioyksiköt tuovat käyttöösi paljon joustavuutta sähköasennuksiin - esimerkiksi tehtäessä muutoksia remontoidessa tai muutettassa huonetilan käyttötarkoitusta: vaihtamalla pääliosan kojerasiamoduulin päällä, voit ohjata helposti jo asennettuja tai uusia lamppuja ilman että olemassa olevaa kaapelointia tarvitsee muuttaa. Ja ennen kaikkea helposti! quicklink-ohjelmointi on yhtä helppoa kuin langottomien laitteiden asennus: painiketilassa radiolaitteet yhdistetään painikkeen painalluksilla laitteilta - mukavasti, ilman työkaluja tai muita apuvälineitä. Tällä tapaa voit yhdistää 20 laitetta toistensa kanssa. KNX-optiolla Radiolaitteet tarjoavat vielä enemmän mahdollisuuksia, kun ne integroidaan osaksi olemassa olevaa KNX-parikaapelijärjestelmää. Tämä onnistuu myös helposti, koska radiolaitteet käyttävät KNX-radiostandardia. Radiolaitteet voidaan yhdistää osaksi KNX-väyläasennusta käsikäyttöönottolaitteella TX100B tai parametroituna ETS:llä. Radiosignaalit liitetään kaapeloituun väyläjärjestelmään Hagerin mediakytkimellä TR131A, joka toimii rajapintana asennuksessa käytettyjen KNX -radiotuotteiden ja KNX-parikaapelituotteiden välillä. Tällä tavalla asennukseen voidaan liittää 255 tuotetta, jotka voidaan yhdistää tebis KNX domovea -visualisointiin. Asennuskalusteet + Kiinteistöautomaatio 19

20 Kojerasiayksiköt tiivistetysti Seitsemän suora Uudet kojerasiayksiköt Kolme uutta alla mainittua kojerasiayksikköä valaistusohjaukseen: 1-kanavainen kytkentäyksikkö WUC21 valaistusohjaukseen 400 W asti (vain himmennettäville PL-lampuille tai jälkiasennus-led-lampuille) 1-kanavainen kytkentäyksikkö WUC22 valaistusohjaukseen 2x300 W asti (vain himmennettäville PL-lampuille tai jälkiasennus-led-lampuille) WUC21 WUC22 WUC35 Relaiskytkentäyksikkö WUC35 valaistusohjaukseen W Sekä tässä tulevat muut toimilaitteet: Valonsäädinyksikkö himmen - nykseen nousevalta reunalta WUD86 resistiivisille ja induktiivisille kuormille Mukavuusverho-ohjauksiin WUJ42 Verkkosyötöyksikkö WUC18 langattomille pääliosille Rinnankytkentäyksikkö WUC13 liiketunnistimille WUC86 WUJ42 WUC18 WUC13 Asennusetuinasi Kuten Hagerin kallysto - vakiokalusteissa, on myös koko elektroniikkakonseptin tuotevalikoimassa asennusta helpottavia tuote-etuja - ja entisestä parannettu rakenne mukavaan ja turvalliseen asennukseen. Kiinnityskynnet avautuvat laajasti ja karkaistulla kannalla varustetut kiinnitysruuvit helpottavat asen- nusta. Sähköä eristävä rakenne taas estää jännitevuodot kiinnityskehykseen. Muita etuja: laitteet käyttävät vain vähän virtaa valmiustilassa ja ovat erityisen taloudellisia käytössä. 20

21 Järjestelmän aivot : Älykkäät ohjausyksiköt automatisoituihin ohjauksiin Kuten rasiayksikötkin, Hager optimoi myös pääliosia: Uuden ja kestävän liitännän avulla pääliyksikkö voidaan turvallisesti liittää rasiaosaan. Lisäksi ne voidaan liittää ruuvikiinnityksellä yhteen pääliosan irrottamisen estämiseksi. Uudet pääliosat mahdollistavat helposti yhdestä neljään eri ohjaustoimintoa. Valaistusohjaus Käytettävissäsi on kolme uutta quicklink-yhteensopivaa tuotetta älykkääseen valaistusohjaukseen: 1-osainen radiopainike WYC81xQ 2-osainen radiopainike WYC82xQ 4-osainen radiopainike WYC84xQ Vivut ovat ei-aktivoidussa tilassa keskiasennossa. Painallus ylä- tai alareunasta muuttaa tilaa. 1- ja 2-osaiset versiot on tarkoitettu vain valaistuskäyttöön, 4-osainen radiopainike soveltuu myös yhdistettyyn valaistus- ja verho-ohjauskäyttöön. WYC810Q Painike langaton KNX 1-os WUD87 VAL WYC816Q Painike langaton KNX 1-os WUD87 HOP WYC820Q Painike langaton KNX 2-os WUD88 VAL WYC826Q Painike langaton KNX 2-os WUD88 HOP WYC840Q Painike langaton KNX 4-os WUD/WUC VAL WYC846Q Painike langaton KNX 4-os WUD/WUC HOP WUC21 WYR110 WYC840Q runko WYC840Q keskiölevy Asennuskalusteet + Kiinteistöautomaatio 21

22 Infrapunaliiketunnistimet Tiivistetysti Liiketunnistus Automaattiseen ohjaukseen liiketunnistuksella käytössäsi on kuusi tunnistinosaa perus-, quicklink- ja lisätoiminnoilla kolmessa eri värissä. Asennuskorkeudelle 1,10 m: perustunnistinosa WYW51x tunnistinosa lisätoiminnoilla WYW51xC etäohjausmahdollisuudella ja impulssikäytöllä liitettynä impulssi-/porrasvaloajastimeen radiotunnistinosa WYW51xQ quicklink-käyttöönottomahdollisuudella tai kaksisuuntaisella KNX-radioviestinnällä. Asennuskorkeudelle 2,2 m: perustunnistinosa WYW52x tunnistinosa lisätoiminnoilla WYW52xC etäohjausmahdollisuudella ja impulssikäytöllä liitettynä impulssi-/porrasvaloajastimeen radiotunnistinosa WYW52xQ quicklink-käyttöönottomahdollisuudella tai kaksisuunntaisella KNX-radioviestinnällä. Kaikki tunnistinosat ovat rakenteeltaan erittäin matalia ja omaavat hyvät tunnistusominaisuudet säädettävän tunnistuskulman lisäksi. Vastaavasti käsikäyttöpainikkeella voidaan ottaa käyttöön automaattitilan lisäksi ajastettu päälle/pois ja erikoistoiminnot juhla- tai simuloitu läsnäolo -tila. Rinnankäyttö on myös mahdollista. WUC35 WYR110 WYW510C runko WYW510C keskiölevy WYW510 WYW520 WYC510C WYW510Q WUC35 WUC Liiketunnistin m IP20 USE VAL Liiketunnistin m IP20 USE VAL Liiketunnistin lisät m IP20 USE VAL Liiketunnistin RF m IP20 USE VAL Ohjausyksikkö 1K 10A rele 3j USE Ohjausyksikkö orja 3j USE 22

23 Paristo- ja valokennokäyttöiset radiopainikekalusteet Pinta-asenteisten radiopainikkeiden etuja: käytettävissäsi on paristokäyttöiset sekä hyväksi todetut valokennotuotteet, huoltovapaan käytön takaamiseksi. Käytössäsi myös erikoisominaisuus: ohjausvipujen ollessa keskiasennossa, kaikki vivun muut asennot voidaan määrittää omille toiminnoilleen - siksi 2-osaiseen radiopainikkeeseen voidaan opettaa neljä erillistä kytkentätai ohjaustoimintoa. Tyylikäs kytkentä kallysto -ohjausvivuilla Järjestelmäajattelun mukaisesti kaikki on yhteensopivaa, radiopainikkeet eri väreissä voidaan yhdistellä vapaasti kaikkien kallysto -peitelevydesignien kanssa. Siten asiakkaallesi on tarjolla yhdenmukaiset ratkaisut sekä kaapeloituna että langattomana ratkaisuna, sulautuen harmoonisesti kaikkiin asuin- ja sisustusympäristöihin. WYT110QB asennuslevy WYR110 WYT110QB runko WYT110QB vipuosa WYT110QB Radiopainike paristo, 1-osainen VAL WYT110QS Radiopainike valok., 1-osainen VAL WYT120QB Radiopainike paristo, 2-osainen VAL WYT120QS Radiopainike valok, 2-osainen VAL Muut värit WYT11xQB/WYT11xQS/WYT12xQB/WYT12xQS x: 6 = hopea, 7 = antrasiitti Asennuskalusteet + Kiinteistöautomaatio 23

24 Uusi sukupolvi: KNX-lähtöyksiköt ETS-optimoidulla sovellusohjelmalla Hagerin KNX-moduulikojeet ovat vakuuttaneet jo monia vuosia sekä ulkoisilta että sisäisiltä ominaisuuksiltaan: laitteet saavat hyvät pisteet, niiden kompaktin rakenteen ja designin ansiosta. Vielä näitä tärkeämpää on laitteiden käsiteltävyys: asentajaystävällinen QuickConnectliitäntätekniikka mahdollistaa nopean, helpon ja turvallisen asennuksen ja saranoitu merkintäikkuna mahdolllistaa ryhmien pitkäikäiset ja selkeät teksti- ja kuvamerkinnät. Lisäksi laitteet on varustettu monilla käytännöllisillä eduilla, kuten käsikäyttömahdollisuus LED-merkkivalollisilla painikkeilla. Lisää mukavuutta uudella ETS-sovelluksella Hager laajentaa tebis KNX - laitevalikoimaa 30 uudella lähtöyksiköllä kytkentään (DIN ja uppoasennus), himmennykseen (DIN) sekä säle-/rullaverhoille. Näissä laitteissa on uusi ETSsovellusohjelma joka sisältää merkittävästi parannettuja helppokäyttö- ja erikoistoimintoja, jotka voidaan määrittää kanavakohtaisesti kaikissa laitteissa. Nyt objetit esitellään myös huomattavasti selkeämmin. Samoin parametrien asettelumahdollisuuksia ja parametrien esitystapaa on optimoitu entistä käyttäjäystävällisemmäksi ja selkeäksi. TYA628C TYA604A TYA604B TYA604C TYA604D TYA606A TYA606B TYA606C TYA606D TYA606E TYA608A Lähtöyks. KNX 4x4A RLV DIN Lähtöyks. KNX 4x10A RLV DIN Lähtöyks. KNX 4x16A RLV DIN Lahtoyks. KNX 4x16A RLCV DIN Lähtöyks. KNX 6x4A RLV DIN Lähtöyks. KNX 6x10A RLV DIN Lähtöyks. KNX 6x16A RLV DIN Lähtöyks. KNX 6x16A RLCV DIN Lähtöyks. KNX 6x16A RLC mit. DIN Lähtöyks. KNX 8x4A RLV DIN TYA608B TYA608C TYA608D TYA610A TYA610B TYA610C TYA610D TYA624A TYA624C TYA628A Lähtöyks. KNX 8x10A RLV DIN Lähtöyks. KNX 8x16A RLV DIN Lähtöyks. KNX 8x16A RLCV DIN Lähtöyks. KNX 10x4A RLV DIN Lähtöyks. KNX 10x10A RLV DIN Lähtöyks. KNX 10x16A RLV DIN Lähtöyks. KNX 10x16A RLCV DIN Lähtöyks. KNX 4x6A rullav. DIN Lähtöyks. KNX 4x6A sälev. DIN Lähtöyks. KNX 8x6A rullav. DIN 24
